Анкера для бетона и камня. Назначение, материал, исполнение

Назначение

Используемые для бетона анкеры фиксируют в базовом материале двумя способами – методом сквозного и методом предварительного монтажа.

В первом случае крепежная деталь вставляется сквозь отверстие в прикрепляемом элементе конструкции, затем ее забивают в подготовленное отверстие в бетоне и фиксируют с помощью динамометрического ключа с рекомендованным производителем крутящим моментом. Такой метод используют для анкерных болтов, клиновых анкеров, анкеров-шпилек.

Во втором случае, например, при монтаже забивных анкеров, – сначала в размеченном месте сверлят отверстие с точными размерами под крепёж в материале основания, после этого в него молотком забивают деталь, совмещая ее внешний торец с наружной поверхностью бетона. Фиксируют прикрепляемые элементы в последнем варианте креплений, используя болты или шпильки с навинченными шестигранными гайками, под которые подкладывают плоские и пружинные (для защиты от самооткручивания) шайбы.

Материалы анкеров

В зависимости от условий эксплуатации, воздействующих нагрузок (на вырывание, срез и изгиб), марки, структуры и его толщины для бетона используют анкеры из:

— Углеродистой стали классов прочности 5.8, 6.8 и 8.8 с покрытием по технологии гальванического (белый или желто-пассированный цинк) с толщиной защитного слоя от 5 мкм до 10 мкм;

— Углеродистой стали тех же классов прочности с покрытиями по методу горячего цинкования с толщиной слоя 45-50 мкм;

— Цветных металлов, например, латуни;

— Нержавеющих аустенитных сталей А2 (типа AISI 304), А4 (типа AISI 316) и нержавейки типа 1.4529 с высокой стойкостью к коррозии.

Конструктивное исполнение

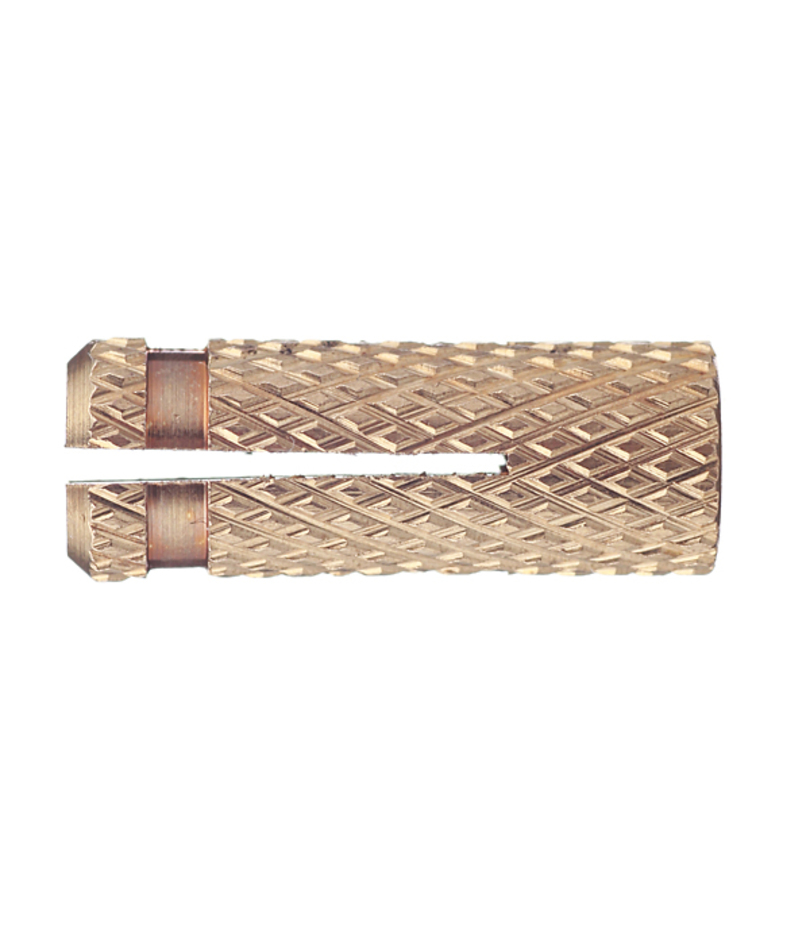

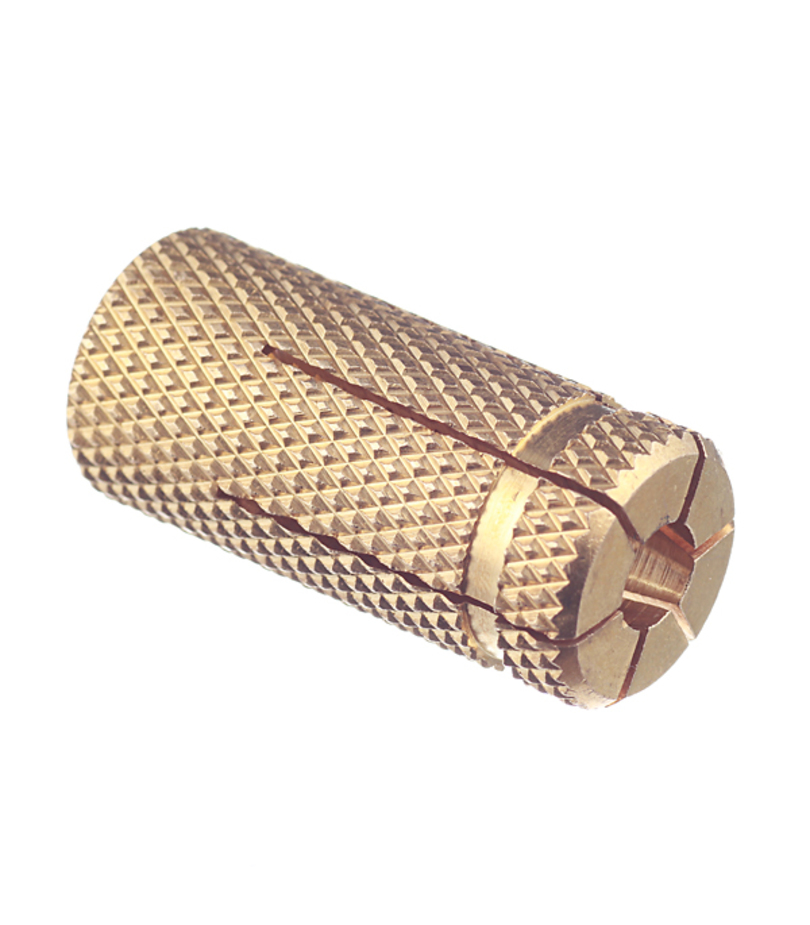

— Анкеры забивные. Крепежные детали изготовлены в виде полого цилиндра с распорным узлом на одной его стороне и внутренней метрической резьбой для закручиваемого болта с шестигранной головкой или шпильки с гайкой и шайбой – на другой.

Анкеры содержат расклинивающий элемент (сердечник) внутри детали и предназначены для предварительного монтажа в различные марки бетона, в том числе с дефектами структуры.

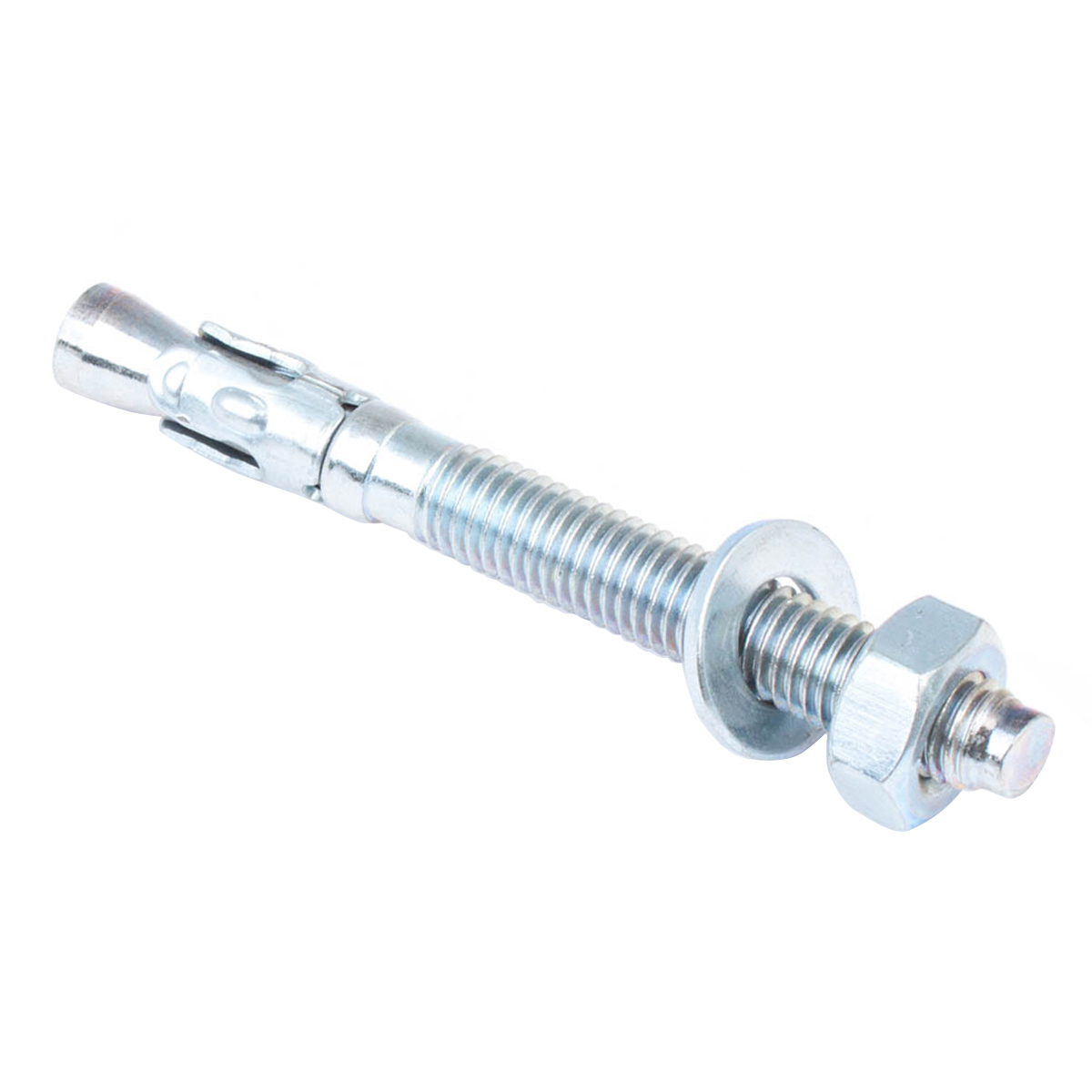

— Анкеры клиновые. Крепежные изделия имеют форму стержня, содержащего распорный узел на одном конце и резьбовую шпильку с накрученной шестигранной гайкой – с другой. Анкеры предназначены для бетона марок C20/25-C50/60 и фиксируются в конструкциях методом сквозного монтажа.

— Анкеры-шпильки. Детали выполнены в виде резьбовой шпильки, закрытой от повреждения защитной гильзой, с конусообразным наконечником на торце. Анкеры отлично подходят для бетона марок от C12/15 до C50/60. Их устанавливают тем же методом сквозного монтажа.

— Анкерные болты. Крепежные изделия изготовлены в виде болтов с накрученными на их концах расклинивающими конусами. Резьба детали также закрыта защитной гильзой. В зависимости от их характеристик, анкеры подходят для бетона практически всех марок. Детали используют для крепления навесных элементов методом сквозного монтажа, как к горизонтальным, так и к вертикальным поверхностям.



Анкера — шурупы для бетона

На странице: 15255075100

Сортировка: По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)Рейтинг (по убыванию)Рейтинг (по возрастанию)Модель (А -> Я)Модель (Я -> А)

Для крепления деталей, конструкций и комплектующих к бетонному основанию применяются специализированные шурупы (нагель по бетону), купить который значит обеспечить надежность монтажа при проведении строительных и отделочных работ. История такого крепления ведется с давних времен, когда элементы деревянных изб, бань и прочих строений из дерева крепились друг к другу деревянным нагелем.

Часто используемый в качестве расходного материала выгоднее шуруп по бетону нагель купить оптом, и магазин строительного инструмента «M-KREP» предоставляет своим клиентам такую возможность. Различные размеры шурупов помогут сделать выбор под конкретную задачу.

Нагели имеют особенные характеристики прочности и надежности использования:

• для изготовления используется сталь повышенной прочности;

• оцинкованное покрытие создает надежную антикоррозийную защиту, пассивирование поверхности осуществляется как белым, так и желтым цинком;

• форма головки по ходу шурупной эволюции претерпевала изменения и сейчас обычно выполняется плоской, что позволяет креплению быть практически незаметным в рабочих конструкциях;

• конусообразная форма головки с тыльной стороны имеет зенкующие ребра для исключения самопроизвольного выкручивания нагеля и появления трещин на несущей основе;

• шлицы головки обычно выполняются крестообразными, и это удобно при использовании имеющихся у всех мастеров ручной отвертки и/или электроинструмента;

• резьба нагеля имеет частый шаг и неравномерна, с засечками по длине – это гарантирует повышенное сцепление с рабочей основой (даже пористой).

Работа с нагелем проста: высверливается рабочее отверстие, медленным и аккуратным вкручиванием шурупа по бетону крепится необходимая конструкция или элемент с попаданием нагеля в рабочее отверстие. В данной категории магазина «M-KREP» на нагель по бетону цена указана за упаковку.

Анкера по бетону, кирпичу, газобетону и пеноблокам

Для закрепления деталей, заготовок и тяжелых конструкций (водонагреватель,  люстра,  подвесной потолок, спутниковая тарелка, качель и прочее) часто используются анкера. Купить анкера также рекомендуется тем,  кому нужно оборудовать домашний спортзал, т.е повесить кольца, шведскую стенку, бойцовскую грушу.   Изделие используется только для работы с твердыми материалами, такими как бетон, камень или кирпичная кладка. Цена анкера зависит от вида изделия, материала изготовления и дополнительного покрытия (цинкового).

Купить анкер

Конструкция анкера достаточно простая и состоит из внутреннего болта, гайки на конце и металлического корпуса. Принцип его действия достаточно прост: внутренний болт закручивается в стену по часовой стрелке, в то время как гайка втягивается внутрь корпуса. Таким образом, корпус начинает расширяться, увеличиваться и плотно закрепляться в стене.  Обратите внимание, что анкер вставляется в просверленную дыру целиком и не раскручивается. Таким образом, вкрутив изделие в стену, вы получаете надежное крепление, которое вас не подведет.

Прежде чем купить анкера,  предварительно выберите оптимальные диаметр и длину изделия исходя из типа подвешиваемой конструкции. Чем она тяжелее, тем толще должен быть анкер. Например, для детской качели нужен крепеж от 12 мм, а для телевизора вполне хватит 8 —  10 мм.

Цена на анкерный болт

Виды анкеров

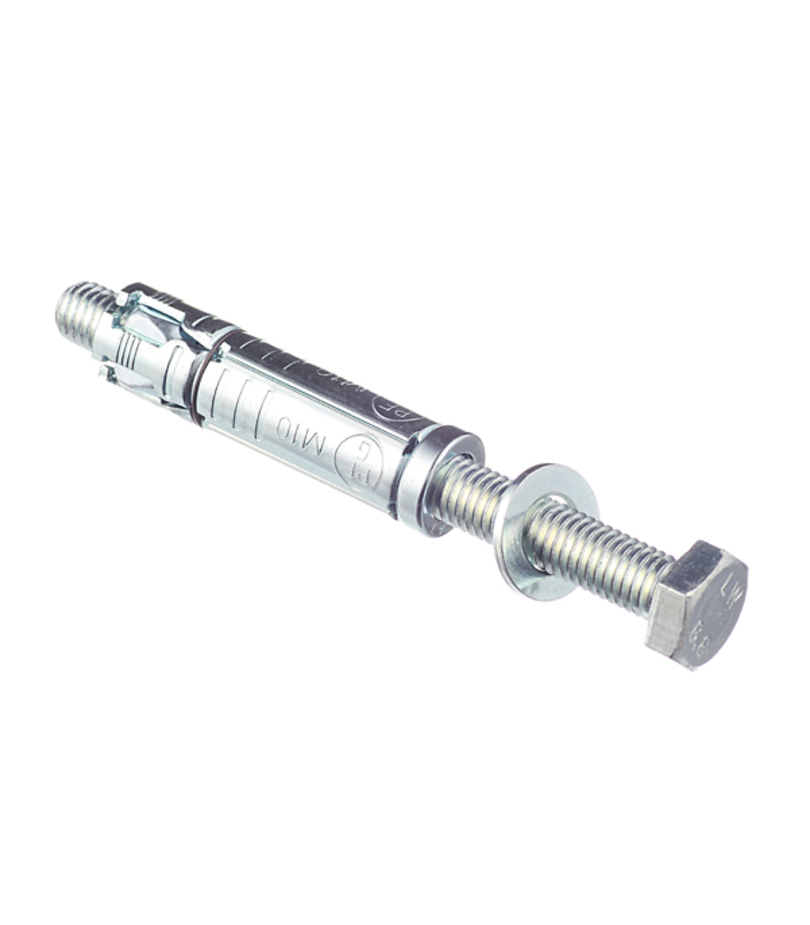

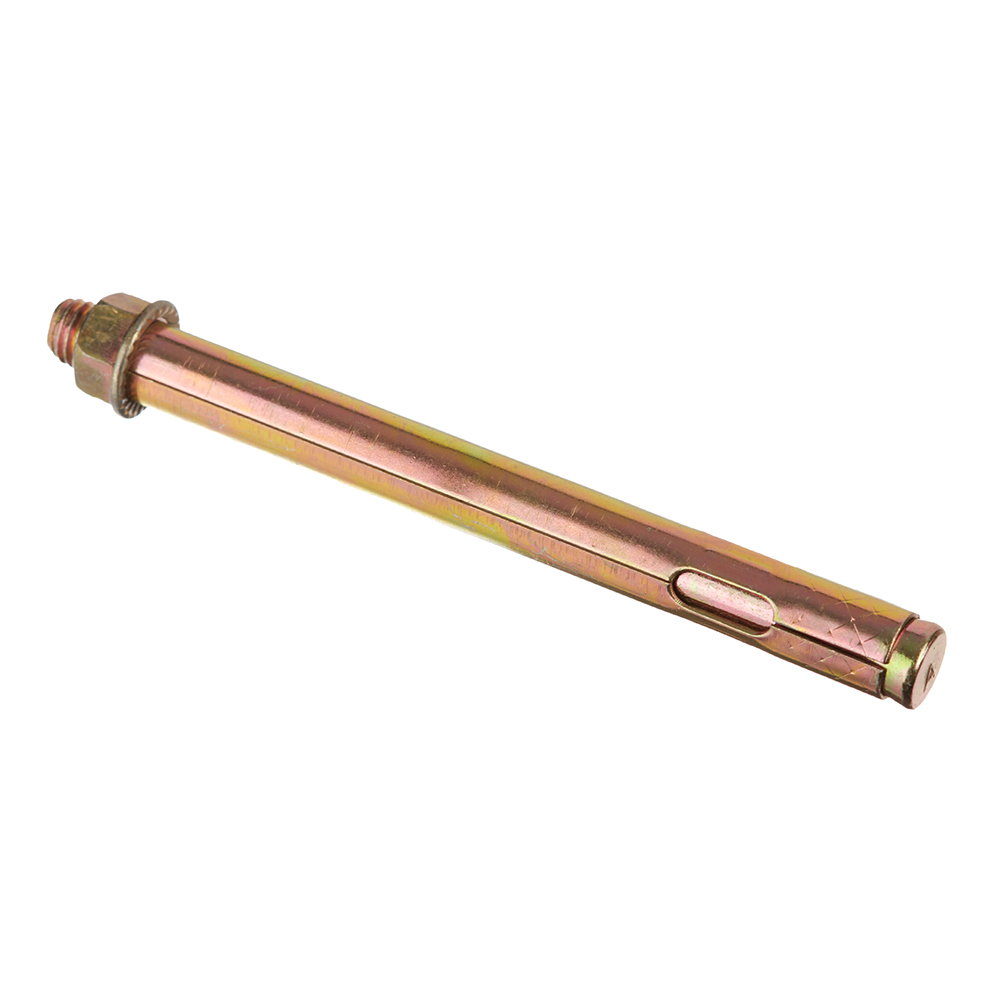

1. Первый и самый часто используемый тип крепежа — анкерный болт с  широкой гайкой, которая крепко прижимает конструкцию любой тяжести  к стене или ее основанию. Такое изделие незаменимо, если требуется закрепить сразу две детали.

Цена анкера с гайкой ниже, чем стоимость цельного анкерного болта.

2. Забивной анкер состоит из втулки и болта, при этом втулка имеет специальные отверстия для ее расширения.
Принцип действия изделия следующий: анкер вставляется в просверленное отверстие, после чего по болту ударяют молотком. В результате втулка крепко прижимается к стенкам отверстия и конструкция плотно крепится к бетону или кирпичу.

3. Анкер-клин (распорный) из стержня с резьбой и конусом на конце имеет подвижную втулку и гайку (муфты). Такой крепеж используется для тяжелых конструкций, т.к считается сверхнадежным, чтобы выдержать большой вес благодаря внутренней резьбе. Принцип работы:  анкер вставляется в отверстие, после чего гайка закручивается и конец стержня распирает втулка-кольцо, фиксируя крепеж внутри стены.
Некоторые анкера дополнительно оцинковываются, чтобы избежать ржавчины. Вы можете приобрести клиновые анкера в Ростове-на-Дону в строительном магазине “Трофимчук”.

У нас большой выбор изделий от ведущих производителей строительного крепежа.

4. Анкер-крюк или анкер с кольцом используется для натяжения кабелей, веревок и тросов, чтобы повесить люстру или сделать растяжку между двумя параллельными стенами.

5. Анкер винтовой работает по принципу клинового и по конструкции они почти не различаются, кроме того, что вместо гайки у винтового изделия винт с крестообразной головкой. Если вы хотите, чтобы крепеж был незаметен, то рекомендуется купить анкера именно винтового типа, т.к при закручивании головка винта скрывается в материале конструкции и ее не видно.

6.  Пружинный анкер — это по сути один болт с пружинными шпильками. При креплении анкера в стену шпильки  зажимаются и таким образом крепеж легко проходит в проделанное отверстие. После того, как  анкер встанет на место, шпильки самостоятельно выпрямляются и изделие фиксируется в нужном положении. Лучше всего пружинный анкер подойдет для крепления подвесных потолков и соединения материалов с пустотелыми основаниями.

7. Химический анкер —  не совсем крепежный элемент в классическом понимании, а химическая клеящая масса между крепежом и стеной.
Принцип работы: в основании материала просверливается отверстие, туда заливается состав  или же уже готовый брикет. Состав плотно трамбуется, после чего туда вкручивается  крепеж (болт, крюк и проч.)
Такой способ применяется, например,  при монтаже материалов в пенобетоне или в случае, когда основание мягкое или слишком сыпучее.

Купить анкерный болт

Верно подобрав нужный  тип анкера под монтаж  конструкции, вы получите долговечное и надежное крепление. При возникающих вопросах проконсультируйтесь со специалистами.

Где купить анкерный болт?

Подобрать анкера, узнать цену и купить анкерные болты вы всегда можете в нашем интернет-магазине trofimchuk.ru.

типов бетонных анкеров | Как и когда их использовать

Независимо от того, строите ли вы дом или вешаете картину, анкеры являются важным инструментом для понимания при работе с бетоном. Есть десятки причин, по которым вам нужно что-то закрепить на бетоне. И в этих ситуациях, скорее всего, будет использоваться какой-либо якорь. Существует множество типов анкеров для бетона, и вам нужно будет использовать правильный для работы. Типы бетонных анкеров бывают легкими, средними и тяжелыми, в зависимости от того, какой вес они могут выдержать.Шурупы, забивные анкеры, защитные пластины, анкерные болты, пластиковые дюбели и болты — это лишь некоторые из них.

Анкеры для бетона

бывают разных форм, размеров и конструкций, потому что существует множество разных причин, по которым вам нужно что-то закрепить на бетоне. Очевидно, что для подвешивания картины потребуется гораздо меньший и более слабый якорь, чем для крепления дома к его основанию. Вы можете использовать бетонный анкер любого типа, чтобы закрепить практически что угодно на бетонной поверхности.

Анкеры для бетона

позволяют соединять бетон с деревом, камнем, металлом, пластиком и т. д., в том числе с большим количеством бетона.

В этой статье мы рассмотрим множество типов анкеров для бетона, их распространенное использование, лучшие виды для каждого применения и поможем вам решить, какой тип лучше всего подходит для вашего проекта. Мы также подробно обсудим различные типы бетонных анкеров с некоторыми инструкциями и советами по установке, чтобы вы могли установить их самостоятельно. Независимо от того, что вы хотите закрепить на бетоне, есть тип бетонного анкера, который должен работать.

Типы нагрузок на бетонные анкеры

Анкеры для бетона

предназначены для поддержки различных типов нагрузки и различной степени давления.Понимание типа нагрузки, которая будет воздействовать на анкер, и ее величины важно при выборе правильного варианта использования.

Совет для профессионалов: Имейте в виду, что если вы выбираете анкер для чего-то, например, для строительства дома, крепления сарая или в любом другом месте, где важна безопасность, вы должны позволить архитектору, производителю или инженеру выбрать лучший анкер для бетона для вашего приложения. . Я бы выбрал ваш собственный только тогда, когда безопасность не имеет значения.

Тип нагрузки зависит от направления давления на анкер.Например, если вес тянет за якорь, это другой тип нагрузки, чем если бы он давил на его сторону.

При выборе анкеров для бетона учитывайте как тип нагрузки, так и вес, который может выдержать анкер. Иногда это упрощается, потому что на этикетке часто указываются пределы веса якоря. Однако, когда вы покупаете их по отдельности, определить их гораздо сложнее. Здесь пригодится хороший набор чертежей.

• Прочность на сдвиг описывает величину силы, которую вес объекта оказывает на анкерную сторону.Это обычное дело при подвешивании картины или использовании болта бухгалтерской книги.
• Прочность на растяжение — это сила, необходимая для вытаскивания анкера из бетона. Это важно при креплении сарая к бетонному фундаменту.
• Статическая прочность важна для объектов, которые никогда не двигаются и всегда оказывают одинаковое давление.
• Динамическая прочность используется для защиты движущихся или вибрирующих объектов.
• Ударная прочность необходима при внезапном увеличении веса.

Бетонный анкер Обзор

Вот краткий обзор наиболее распространенных типов анкеров для бетона и способов их использования.Мы рассмотрим более подробно позже в этой статье. Имейте в виду, что перед тем, как закрепить анкеры, сначала просверливается направляющее отверстие. Обычно это делается с помощью перфоратора и сверла по камню.

Общие типы бетонных анкеров включают:

• Анкеры с молотком: Они устанавливаются на место с помощью молотка.
• Шурупы по бетону: Это шурупы, специально предназначенные для крепления бетона. Сначала сверлится пилотный дом, который немного меньше шурупа. Затем устанавливается шуруп, которым завершается сверление отверстия.Это обеспечивает плотный захват.
• Защитные экраны:
• Анкер ходового винта:
• Пластиковый дюбель:
• Анкерные болты:

Типы анкеров для кирпичной кладки и бетона считаются легкими, средними или тяжелыми в зависимости от того, какой вес они могут выдержать.

• Легкие анкеры лучше всего подходят для настенных подвесок весом до 50 фунтов.
Анкеры средней нагрузки
• лучше всего подходят для настенных подвесов весом до 200 фунтов.
Анкеры для тяжелых условий эксплуатации
• лучше всего подходят для структурных нужд и настенных ковров весом более 200 фунтов.

Всегда консультируйтесь с архитектором, инженером или изготовителем, если анкеры для бетона используются в конструкции или когда возникает вопрос безопасности.

Работа с бетонными анкерами

Установить бетонный анкер не так уж и сложно. Но сверление бетона может быть затруднено, если у вас нет подходящих инструментов. Бетон твердый и плотный, особенно если это бетон с высоким пси и большим количеством камня.Размер и плотность камней могут сильно различаться от партии к партии, и невозможно точно узнать, где находятся камни. Если вы когда-нибудь просверливали бетон и натыкались на твердый камень, вы знаете, насколько это сложно.

Для бетонных анкеров

необходимо сначала просверлить пилотное отверстие. Лучший способ сверлить бетон – это использовать хороший перфоратор и новую коронку. С этими двумя вещами это обычно довольно легко сделать. С правильными инструментами и битами даже камни, как правило, не проблема.

Попробуйте использовать воду, сжатый воздух или воздуходувку, чтобы охладить долото и уменьшить количество пыли.

Всегда надевайте маску при сверлении бетона, так как пыль может быть вредной.

• При установке анкеров для бетона используйте перфоратор.
• При использовании анкеров для бетона вам нужно будет просверлить пилотное отверстие, так что запаситесь хорошим сверлом.
• Используйте баллончик со сжатым воздухом, грушу или воду для очистки от пыли.
• Купите биту нужного размера и получите одну или две запасные.
• Используйте химические анкеры или анкеры с пороховым приводом при работе с чрезвычайно тяжелыми объектами, которые требуют промышленной фиксации. Как правило, они предназначены только для профессионалов.

Лучший бетонный анкер для вашего проекта зависит от материала, в котором вы сверлите, веса объекта и типа силы.

Анкеры

для легких и средних нагрузок подходят для большинства проектов «сделай сам», например, для подвешивания картин. Для тяжелых объектов используйте усиленный анкер.

Что делают бетонные анкеры?

Бетонные анкеры соединяют бетон с другими объектами, такими как дерево, металл, пластик, машины и даже бетон.

Бетон — отличный материал для фундамента. Он очень прочный, плотный, с ним легко работать, он доступен по цене и устойчив к атмосферным воздействиям. Почти каждый дом или большое сооружение, построенное в наши дни, использует бетон где-то в своем фундаменте, например, в фундаментах. Но как закрепить дом или другую постройку на бетоне? Бетонный анкер.

В следующий раз, когда будете проезжать мимо фонарного столба, обратите внимание на то, как его основание прикручено к бетонному основанию. То же самое можно сказать о мостах, зданиях, больших вывесках и почти любой другой конструкции.Если вы хотите построить что-то стабильное и надежное, то использование бетонного фундамента с анкерами может стать отличным решением.

Анкеры для бетона

также находят широкое применение в быту.

• Легкие бетонные анкеры отлично подходят для подвешивания картин, вешалок для полотенец, дверей и других объектов весом менее 50 фунтов (22,7 кг) к бетонным стенам.
• Бетонные анкеры для средних нагрузок могут выдерживать вес до 200 фунтов (90,7 кг). Они полезны для крепления более тяжелых предметов, например, телевизора.
• Тяжелые бетонные анкеры предназначены в основном для строительства. Они могут выдерживать вес более 200 фунтов (90,7 кг). Вы можете использовать усиленные анкеры для соединения бетона практически с любым другим материалом. Они распространены при строительстве дома. Анкеры привязывают дом к его бетонному фундаменту. Если вы просто построили дом на бетоне, не закрепив его, сильный шторм или наводнение могут опрокинуть его или оторвать от фундамента.

Таким образом, бетонные анкеры крепят другой объект к бетону.Чаще всего они используются для проектов «сделай сам» по дому, например, для подвешивания картины или телевизора к цементной стене.

Какой тип бетонного анкера лучше?

Бетонные анкеры бывают различных форм, размеров и конструкций. Каждый предназначался для другого приложения.

Анкеры

предназначены для сопротивления различным видам силы и различным величинам. Убедитесь, что вы покупаете правильный якорь для вашего приложения. Как правило, можно делать больше, чем вам нужно, но я бы не стал делать меньше, иначе вы рискуете потерпеть неудачу.

Выберите анкер подходящего размера и типа для своего проекта, чтобы все, что вы закрепляете, было прочным и плотным. Я видел, как низкорослые анкеры вырываются прямо из бетонной стены, что может повредить не только стену, но и объект, который вы подвешиваете.

Также убедитесь, что вы правильно установили анкеры. Я также видел, как анкеры, которые были правильно подобраны, терпели неудачу из-за неправильной установки. Как правило, это происходит из-за слишком большого диаметра направляющего отверстия для анкера, который не обеспечивает плотную посадку.

Типы анкеров для бетона

Бетонные анкеры бывают двух основных форм: залитые на месте и установленные на столбах. вот описание каждого.

Литые анкеры

Литые анкеры устанавливаются во влажный бетон, например, в фундамент или стену фундамента. Они постоянно фиксируют анкер в поверхности бетона, что делает их чрезвычайно прочными.

Этот тип анкера отличается долговечностью и обычно может выдерживать очень большие нагрузки. Литье на месте обычно используется для строительства и крепления больших конструкций или объектов.Стяжки, которые крепят дом к его фундаменту, обычно отливаются на месте. Когда анкер устанавливается прямо в мокрый бетон, бетон плотно прилипает и высыхает без необходимости в пилотном отверстии. Это дает якорю гораздо более плотную посадку, чем можно было бы достичь в противном случае.

Поскольку они такие прочные, они отлично подходят для строительных конструкций. Крепление тяжелых предметов к бетону или присоединение бетонных плит к конструкционным материалам, таким как балки, стены и фундаменты, выполняется с помощью залитых на месте анкеров.

Поскольку монолитные бетонные анкеры должны быть установлены, когда бетон влажный, их размер, тип, расстояние и конструкция обычно указываются на чертежах. Обычно это определяется архитектором или инженером.

Стопорные анкеры

Анкеры, устанавливаемые после монтажа, обычно не так надежны, как анкеры, залитые на месте, потому что они устанавливаются после высыхания и затвердевания бетона. Однако, несмотря на то, что они обычно считаются менее надежными, бетонный анкер для тяжелых условий эксплуатации все же может выдерживать нагрузки, превышающие 200 фунтов (90,5 кг).7 кг).

Если вам нужна еще большая прочность, перед установкой анкера в направляющее отверстие можно нанести двухкомпонентный акриловый анкерный клей. Это увеличивает прочность за счет сцепления с анкером, что аналогично установке его во влажный бетон. Клей поставляется в тюбике и очень похож на работу с герметиком или клеем.

Анкеры для бетона, установленные после установки, обычно используются для приложений, требующих меньшей прочности, таких как большинство проектов DIY. Например, если вам нужно прикрепить телевизор к цементной стене, можно использовать анкерные болты.

Практически любой объект можно закрепить на бетонной плите с помощью анкера, установленного на столбе.

Они бывают разных размеров, прочности и дизайна. Выберите правильный вариант для проекта, над которым вы работаете.

Поскольку анкеры для бетона, установленные после установки, используются после того, как бетон высохнет и затвердеет, вам необходимо просверлить пилотное отверстие. Пригодятся хороший перфоратор и новые ноты.

Совет для профессионалов: Не сверлите слишком большое или слишком маленькое направляющее отверстие. Если он слишком большой, якорь не будет плотно прилегать и его можно будет легко вытащить. Слишком маленький, и вам будет трудно вдавить анкер, не повредив бетон. Бетон не поддается, он только трескается.

Анкер для бетона, размер

Анкеры

бывают разной толщины и длины.

Более длинные и толстые бетонные анкеры лучше подходят для более тяжелых весов. Стальные балки, конструкционные материалы и тяжелое оборудование используют гораздо более толстые и длинные анкеры, чем если бы вы вешали картину.

Меньшие анкеры предназначены для крепления небольших или более легких предметов. Такие вещи, как картина, телевизор, мебель, каминная полка, изголовье, свет и т. д.

Размер анкера сильно влияет на силу, которую он может выдержать и выдержать, не сломавшись.

Металлический анкер для бетона

Еще одна вещь, которую следует учитывать при выборе лучшего бетонного анкера для вашего проекта, — это металл, из которого он сделан. Это во многом зависит от того, где вы будете устанавливать анкер.

Большинство анкеров для бетона изготавливаются из нержавеющей стали или цинка.Нержавеющая сталь, как правило, лучше подходит для использования на открытом воздухе или во влажной среде, поскольку она не ржавеет. Цинковые анкеры лучше подходят для закрытых или сухих помещений, потому что ржавчина не является проблемой.

Преимущество использования анкеров для бетона из цинка по сравнению с анкерами из нержавеющей стали заключается в цене. Цинк вдвое дешевле.

Залитые бетонные анкеры

Анкеры

для монолитного бетона являются одними из самых прочных и надежных конструкций на рынке. Они вставляются непосредственно во влажный бетон до того, как он затвердеет.Это обеспечивает постоянное встраивание анкера в бетонную плиту, что обеспечивает гораздо более плотное соединение.

Эти анкеры обычно используются для структурных применений, таких как крепление стен к бетонному фундаменту или крепление больших балок или тяжелых предметов.

Залитые на место анкеры могут выдерживать большое давление без растрескивания бетона. При правильном использовании этих анкеров существует небольшой риск крошения или растрескивания бетона вокруг анкера. Также отсутствует риск повреждения бетона при сверлении или установке анкера, поскольку пилотное отверстие не требуется.Это делает их одним из лучших вариантов для крепления тяжелых грузов к бетонной поверхности.

Анкеры литого типа, как правило, не используются в проектах «сделай сам», поскольку они включают формирование и заливку бетонной плиты.

J-болт

Самый распространенный тип бетонных анкеров, которые мы используем при строительстве новых домов здесь, в Нью-Джерси, называется J-образными болтами. Причина, по которой они называются J-болтами, заключается в том, что они имеют форму буквы J.

Один конец болта имеет J-образную форму, а другой конец имеет резьбу.Конец J помещается во влажный бетон, а конец с резьбой торчит вверх. Когда бетон высохнет, поверх бетона можно положить дерево или какой-либо другой материал с торчащим из него болтом. Затем с помощью шайбы и гайки материал крепится к бетону. Обычно так мы привязываем каркас дома к фундаменту.

Подъемные вставки

Подъемные вставки облегчают перемещение и транспортировку тяжелых бетонных плит.

Вставки обычно состоят из металлического штифта, прикрепленного к круглой проушине, которая постоянно заливается в бетон.Затем люверсы прикрепляются к проволоке или цепи и поднимаются тяжелой машиной, такой как кран или экскаватор. Вы также можете использовать эти проушины с небольшими бетонными плитами, чтобы поднять их вручную или с помощью небольших машин, таких как Bobcat.

Подъемные вставки используются для транспортировки и установки тяжелых бетонных плит. Они не используются в качестве структурного анкера, но по-прежнему считаются формой бетонного анкера. Как только бетон перемещается и устанавливается на место, вставка обычно остается на месте.Однако при необходимости вставку можно удалить.

Анкерные каналы

Анкерные каналы

представляют собой прокатные стальные каналы, установленные непосредственно во влажный бетон, которые функционируют как направляющая для ваших болтов. Они позволяют удалять и добавлять новые болты в канал по мере необходимости. Это работает следующим образом: канал прикрепляется к бетону, а болт к каналу. Болты фактически не соприкасаются с бетоном. Благодаря продуманной конструкции болты можно перемещать по каналу и регулировать по мере необходимости.

Они плотно прилегают к поверхности бетонной плиты, что делает их идеальными для пешеходных дорожек.

Анкерные каналы

универсальны, поскольку вы можете отрегулировать расположение болтов или удалить их по своему усмотрению.

Шпильки с головками

Шпильки с головкой используются в основном для приваривания металла к бетону.

Они называются шпильками с головками, потому что у них толстые стальные головки, прикрепленные к круглой шпильке. Они выглядят как болт без резьбы. Обычно они используются для крепления металлических листов или балок к бетонной поверхности.Одна часть шпильки втыкается в бетон, а другая выступает наружу. Часть, выступающая из бетона, затем приваривается к металлу.

Этот тип бетонного анкера не нужен домовладельцу. Обычно они используются в коммерческом строительстве сварщиками.

Резьбовые втулки

Резьбовые втулки могут быть предварительно залиты во влажный бетон. Они позволяют вам использовать болты для крепления объектов к бетонной поверхности без необходимости сверления направляющего отверстия. По сути, втулка действует как направляющее отверстие.

Резьбовые втулки отлично подходят для крепления любых предметов к бетонной плите. Они очень прочные и имеют точный размер болта, который вы используете, поэтому вам не нужно беспокоиться о сверлении направляющего отверстия правильного размера. Вам также не нужно беспокоиться о повреждении бетона при сверлении, поскольку втулки устанавливаются, пока бетон еще влажный. И не о пыли беспокоиться.

Верх резьбовой втулки устанавливается заподлицо с бетонной поверхностью. Это означает, что материал может располагаться заподлицо с верхней частью бетона, и втулка не мешает. Они также не представляют опасности споткнуться.

Анкеры для бетона после монтажа

Типы анкеров для бетона

устанавливаются в затвердевший бетон с помощью дрели. Если вам нужно что-то прикрепить к затвердевшему бетону, единственным вариантом является анкер, установленный на столбе. Они немного менее долговечны и, как правило, не такие прочные, как монолитные бетонные анкеры, но все же очень прочные.

Типы анкеров для бетона

устанавливаются с использованием просверленного направляющего отверстия. Это означает, что вам также понадобится хорошая дрель и сверло для каменной кладки.Я рекомендую использовать перфоратор. Они намного лучше сверлят бетон, чем традиционная дрель, которая только вращается.

Анкеры, устанавливаемые после установки, являются наиболее распространенным типом, используемым домовладельцами для проектов «сделай сам», поскольку они в основном используются после завершения строительства.

Некоторые анкеры, устанавливаемые на столбах, могут использоваться для структурных применений, однако обычно они также включают использование двухкомпонентного эпоксидного наполнителя, который связывает анкер с бетоном. Они продаются в тюбиках, похожих на герметик, и впрыскиваются в отверстие перед установкой анкера.По сути, они создают такую ​​же прочную связь, как если бы вы установили анкер в мокрый бетон.

Большинство бетонных анкеров, устанавливаемых на столбах, используются для подвешивания простых предметов, таких как телевизор или картина, к бетонной стене, и их можно найти в любом магазине товаров для дома.

Анкер лагового щита

Анкеры лаг

очень похожи на резьбовые втулки. Экран представляет собой просто резьбовую втулку, которую вы устанавливаете в пилотное отверстие вместо мокрого бетона. Сначала сверлится пилотное отверстие, а затем забивается щит.

После того, как щит забит молотком, в него ввинчивается болт, который крепит материал к бетону.

Анкеры

для защиты от задержек являются одним из самых популярных и универсальных типов бетонных анкеров, устанавливаемых после установки. Они плотно удерживают материал на бетоне до тех пор, пока щит держится на месте. Однако, поскольку болт не касается бетона, все давление приходится на экран. Но они очень безопасны. Защитные щитки предназначены для расширения, когда вы ввинчиваете винт в щиток, который оказался очень плотным.Когда вы вставляете в щит стягивающий винт, дно щита раскалывается и расширяется, увеличивая свой диаметр и закрепляя его в бетоне металлическим оребрением. Благодаря своей способности расширяться и захватывать окружающий бетон, лаг-щиты могут выдерживать большой вес и выдерживать высокое давление.

Поскольку щит вбивается в бетон, он плотно прилегает к поверхности бетона.

Наконечники:

• Благодаря клину из мягкого металла анкерные болты для защитных экранов хорошо работают там, где трюм может подвергаться вибрации.
• При сверлении отверстия для анкерного щита имейте в виду, что правильный размер отверстия очень важен. Щит будет вращаться в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен молотом.

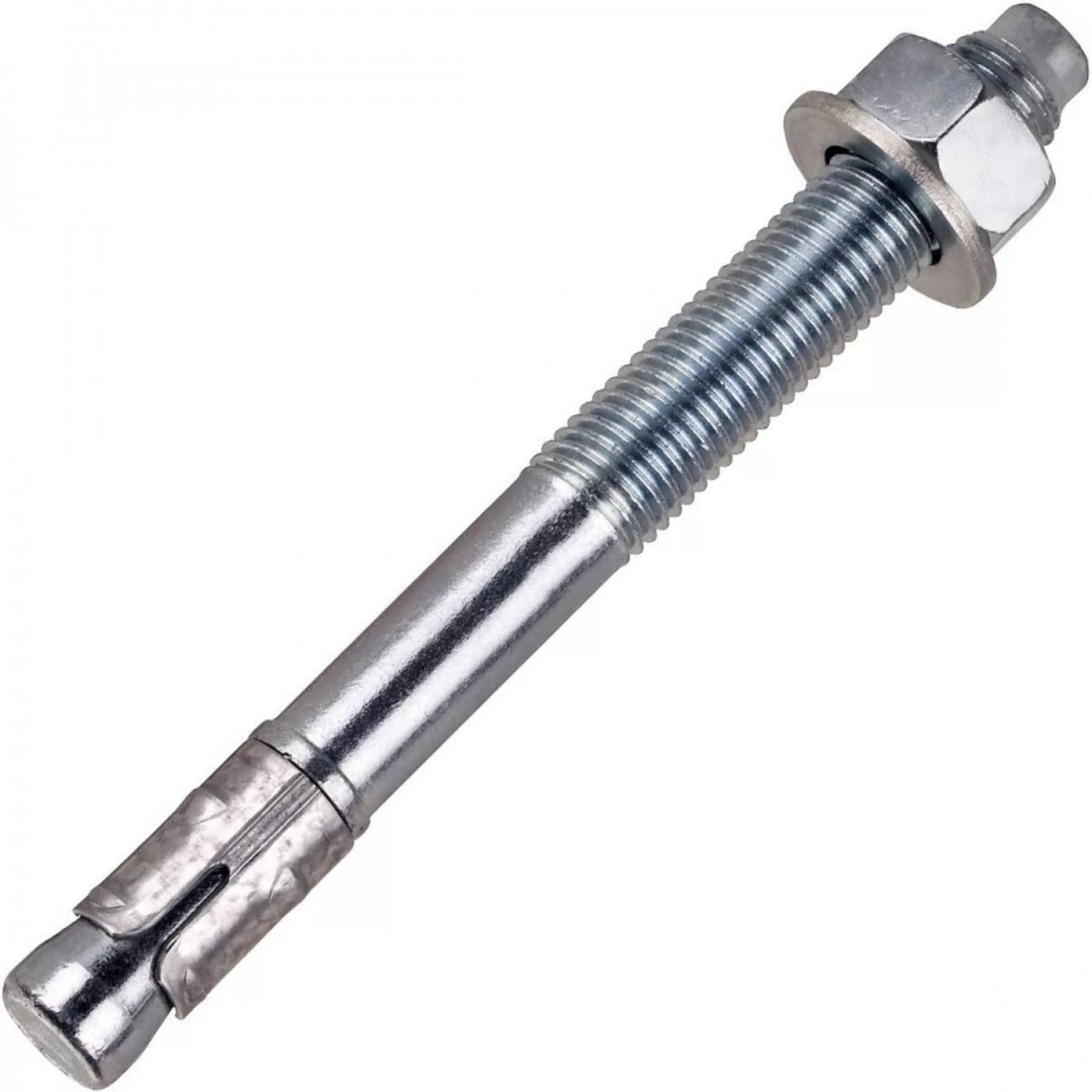

Клиновой анкер

Клиновые анкеры

просты в установке и очень надежны.

Эти анкеры выглядят как стандартный болт с рифленым концом и небольшим металлическим щитком на нем. При установке клинового анкера в бетон используйте молоток или молоток, чтобы вдавить рифленый конец анкера в отверстие.После того, как анкер забит на место, используйте гайку, чтобы закрепить что-нибудь на бетоне.

Когда вы затягиваете гайку на клиновом анкере, рифленый конец анкера поднимается, заставляя расширяться небольшой металлический экран на болте, который плотно сжимает бетон.

После того, как анкер установлен и затянут, его нельзя снять без разрушения бетона. Однако, поскольку этот анкер очень трудно удалить, не повредив бетон, он очень прочен и прочен.

Наконечники:

• Отверстия, просверленные в бетоне для клинового анкера, должны быть равны диаметру анкера.Слишком большой и слишком маленький оба плохи.
Клиновые анкеры
• предназначены для сплошного бетона и не должны использоваться в кирпиче, блоках, строительном растворе или камне.

Вставной анкер

Забивные анкеры состоят из двух частей: болта и втулки.

№

Верхняя половина рукава гладкая, а нижняя – шероховатая с небольшими прорезями. Эта шероховатая часть позволяет втулке расширяться после того, как вы опускаете ее в бетон, аналогично тому, как работают клиновые, щитовые и резьбовые анкеры. Расширяющее давление помогает удерживать якорь в безопасности.

После установки втулки в бетон вбивается штифт. Штифт обеспечивает давление и помогает удерживать муфту в бетоне.

Чтобы высвободить штифт из втулки, вам понадобится установочный инструмент. Установочный инструмент представляет собой металлический стержень, который вставляется в гильзу после ее установки на место. После того, как вы вставите установочный инструмент, ударьте по нему молотком, чтобы высвободить штифт.

Вставные анкеры мне не нравятся. Поскольку они съемные, они не обеспечивают такой же уровень прочности и долговечности, как другие типы анкеров.

Втулочный анкер

Втулочный анкер представляет собой комбинацию клина и анкерного щита.

Втулочные анкеры

имеют длинную металлическую втулку и болт с рифленым или клиновидным концом. Втулка имеет несколько прорезей и поперечных разрезов, которые позволяют втулке расширяться при затягивании болта.

Установка анкерной втулки проста. Оставьте втулку, гайку и шайбу на болте и забейте анкер в бетон клином снизу. Не забудьте оставить достаточно анкера открытым, чтобы закрепить объект, который вы собираетесь прикрепить к бетону.Если вы забьете втулку слишком глубоко, у вас не будет достаточно места, чтобы закрепить объект болтами. Когда вы затягиваете гайку, втулка расширяется, фиксируя объект.

Втулочные анкеры

— очень популярный выбор, потому что они просты в установке и очень хорошо держатся. Мне нравится любой тип бетонного анкера, который расширяется относительно бетона, потому что это давление создает гораздо более сильную фиксацию.

Анкерный штифт молотка

Молотковые штифтовые анкеры являются постоянными. Вы не можете удалить их после установки.

Они короче, чем другие типы бетонных анкеров, и у них нет резьбы, поэтому вы не можете удалить объект, который вы закрепляете, после установки анкера. Поэтому убедитесь, что все правильно, прежде чем забивать якорь.

Анкеры с приводным штифтом

имеют втулку, прикрепленную к более длинному штифту. Втулка имеет конец с прорезью, который расширяется, когда вы вставляете штифт на место.

Чтобы установить один из этих анкеров, просверлите направляющее отверстие, а затем с помощью молотка или молотка забейте штифт на место.После того, как вы вбили булавку, установите объект, который вы закрепляете, на место.

Всегда используйте эти анкеры непосредственно на материалах, которые вы пытаетесь закрепить.

Как установить бетонный анкер на столбе

Установка бетонных анкеров постустановочного типа выполняется быстро и легко, если у вас есть правильное сверло и сверло. Однако, если у вас слабое сверло и/или плохая коронка, просверлить пилотное отверстие может быть очень сложно. Обычно анкер можно установить за 5-10 минут.Самое сложное — это их раскладывать. Перед сверлением убедитесь, что положение каждого анкера правильное, потому что небольшая регулировка невозможна. Бетон не является прощающим материалом для работы.

Используйте немного воды, сжатого воздуха или воздуходувки для удаления бетонной пыли во время сверления и наденьте маску. Бетонная пыль может быть опасна для здоровья.

Перед установкой убедитесь, что у вас есть подходящий тип анкера для бетона. И дважды проверьте свой бит. Если пилот слишком мал, ваш якорь не подойдет.А если он слишком большой, якорь будет слабым и может легко вырваться.

Убедитесь, что вы знаете, насколько глубоким должно быть направляющее отверстие. Слишком глубоко и слишком мелко одинаково плохо. Особенно, если в вашем типе анкера используется втулка.

Инструменты, которые вам понадобятся

Перед установкой бетонных анкеров вам понадобится несколько инструментов:

• Для забивания анкера может понадобиться киянка или молоток.
• Анкер бетонный.
• Рекомендуется перфоратор, но вы можете использовать любую достаточно мощную дрель.
• Бит для каменной кладки правильного размера. Убедитесь, что это не только правильная толщина, но и длина.
• Гаечный ключ с открытым зевом может пригодиться для болтовых анкеров
• Пылесос, сжатый воздух, вода или щетка для очистки отверстия и удаления бетонной пыли.
• Маска — хорошая идея, когда вы сверлите бетон.
• Инструмент для установки вставных анкеров.
• Рулетка и карандаш для разметки отверстий.

Пошаговая установка анкера для бетона

После того, как все инструменты будут готовы, а отверстия отмечены, пришло время просверлить пилотное отверстие.

Пилотное бурение

1. Убедитесь, что у вас есть фреза нужной толщины и глубины. Подготовьте все свои инструменты.
2. Отметьте отверстия карандашом.
3. Отметьте сверло перед сверлением, чтобы убедиться, что глубина точна. Я использую кусок скотча или маркер, но вы также можете сделать это на глаз.
4. Очистить поверхность и начать бурение. Просверлите отверстие на ½ дюйма (1,3 см) и 1 дюйм (2,5 см) глубже, чем общая длина анкера.
5. Очистите отверстие.После того, как вы просверлите отверстие и очистите его от пыли.

Установка анкера

1. После очистки отверстия установите анкер или втулку. Необходимо использовать молоток или молоток.
2. Для забивных анкеров используйте инструмент настройки. Если вы не используете якорь, вы можете пропустить этот шаг. Вставьте установочный инструмент в анкер и используйте молоток, чтобы высвободить штифт из резьбовой втулки. Молотком, пока он не станет на место.
3. Навинтите винт, болт или гайку на анкер для бетона.
4. Прикрепите свои материалы. Как только ваш анкер будет закреплен, вы можете использовать его, чтобы прикрепить к бетону все, что захотите.
5. Потяните анкер или материал, чтобы проверить его прочность. Если вы установили его правильно, он не должен двигаться.

Резюме: Типы анкеров для бетона и способы их использования

Независимо от того, строите ли вы дом или вешаете картину, анкеры являются важным инструментом для понимания при работе с бетоном. Есть десятки причин, по которым вам нужно что-то закрепить на бетоне.И в этих ситуациях, скорее всего, будет использоваться какой-либо якорь. Существует множество типов анкеров для бетона, и вам нужно будет использовать правильный для работы. Типы бетонных анкеров бывают легкими, средними и тяжелыми, в зависимости от того, какой вес они могут выдержать. Шурупы, забивные анкеры, защитные пластины, анкерные болты, пластиковые дюбели и болты — это лишь некоторые из них.

Анкеры для бетона

бывают разных форм, размеров и конструкций, потому что существует множество разных причин, по которым вам нужно что-то закрепить на бетоне.Очевидно, что для подвешивания картины потребуется гораздо меньший и более слабый якорь, чем для крепления дома к его основанию. Вы можете использовать бетонный анкер любого типа, чтобы закрепить практически что угодно на бетонной поверхности.

Анкеры для бетона

позволяют соединять бетон с деревом, камнем, металлом, пластиком и т. д., в том числе с большим количеством бетона.

В этой статье мы рассмотрим множество типов анкеров для бетона, их распространенное использование, лучшие виды для каждого применения и поможем вам решить, какой тип лучше всего подходит для вашего проекта.Мы также подробно обсудим различные типы бетонных анкеров с некоторыми инструкциями и советами по установке, чтобы вы могли установить их самостоятельно. Независимо от того, что вы хотите закрепить на бетоне, есть тип бетонного анкера, который должен работать.

Если у вас есть какие-либо вопросы или комментарии по поводу бетонных анкеров, пишите в любое время по электронной почте.

Блог

03 марта 2018 г. Автор Star Sales

Когда дело доходит до разработки высококачественных крепежных изделий, подходящих для широкого спектра применений, компания Power Fasteners предлагает потрясающие решения. Однако, хотя многие люди считают, что крепеж связан только с оборудованием, компания также разработала прекрасную линейку химических анкеров для бетона. Вот краткий обзор как механических, так и химических анкеров для бетона, которые доступны в Power Fasteners, и в каких ситуациях они работают лучше всего.

Механические анкеры для бетона

Многие механические анкеры от Power Fasteners имеют кодовые обозначения, что упрощает поиск анкеров, подходящих для вашего проекта.В их клиновых распорных анкерах используются компоненты, которые в основном изготовлены из оцинкованной стали или нержавеющей стали, в зависимости от конкретного типа. Кроме того, они, как правило, имеют полную резьбу и регулируемый крутящий момент, что упрощает их использование в полевых условиях. В серии PowerBolt используется анкерная втулка, изготовленная из высококачественной оцинкованной углеродистой стали, и ее можно закручивать с помощью стандартизированной высококачественной шестигранной головки.

Компания также предлагает широкий ассортимент шурупов для каменной кладки, рассчитанных на серьезные нагрузки без серьезной потери производительности.Доступные с шестигранной головкой, они позволяют вкручивать крепеж с помощью отвертки, храповика или другого инструмента, чтобы установить крепеж на место, и доступны как с клиновидным болтом, так и с саморезом, в зависимости от ваших конкретных потребностей.

Ударные, штифтовые и гвоздевые анкеры от Power Fasteners обычно обрабатываются молотком или подобным ударным предметом. Они, как правило, несколько проще по конструкции, чем некоторые другие механические анкеры, и хорошо подходят, когда работу необходимо выполнить быстро. Как правило, они деформируют часть анкера, из-за чего его очень трудно удалить.

Химические анкеры для бетона

Компания Power Fasteners предлагает пять различных химических анкеров для бетона, которые хорошо работают с бетоном. Они следующие:

AC50 Серебристый:

AC50 Silver представляет собой двухкомпонентный раствор смолы на основе сложного эфира, который поможет вам прикрепить металлические крепежные детали или арматуру к бетону. Он очень хорошо работает с резьбовыми стержнями и арматурными стержнями, а также с твердыми кладочными материалами. Это делает его отличным вариантом, если вы проводите модернизацию или реконструкцию и вам нужно эффективно связать конструкции.

AC100+ Золото:

Подобно двухкомпонентному компаунду AC50 Silver, AC100+ обеспечивает многие из тех же преимуществ, но с тем преимуществом, что уже признан кодами. Он также хорошо работает с широким спектром материалов, помимо бетона, и может обрабатываться во влажном состоянии, что является парой недостатков линии AS50 Silver.

Чистый 50+:

Хотя этот продукт и продукты Pure 110+ аналогичны серии AC, Pure 50+ представляет собой смолу на основе эпоксидной смолы, которую можно использовать как в сухих, так и во влажных условиях.

Чистый 110+:

Pure 110+ добавляет к списку ряд потенциальных базовых материалов, но в остальном отвечает тем же требованиям, что и анкер для бетона Pure 50+.

ПЭ 1000:

PE1000 также представляет собой двухкомпонентную эпоксидную основу, которую можно использовать в тех же материалах, что и Pure 100+, за исключением пустотелых блоков или кирпича. Он также обеспечивает более высокую прочность, чем остальные.

Потратив время на ознакомление с различными вариантами, доступными для вашего проекта, вы сможете лучше выбрать правильное решение для задания.Но что, если вы все еще не уверены, какой вариант лучше всего подходит для вашей ситуации? Наша работа в Star Sales заключается в том, чтобы поддерживать вашу работу в рабочем состоянии, в том числе помогать вам находить правильные решения для этого. Пожалуйста, не стесняйтесь обращаться к нашим опытным партнерам сегодня для получения более подробной информации или с любыми вопросами о линейке механических и химических анкеров для бетона Power Fasteners для вашего проекта.

Распределитель вставных анкеров — клиновые анкерные болты

КЛИНОВЫЕ АНКЕРЫ

Клиновые анкеры

представляют собой резьбовые шпильки с конусным расширителем и цельным распорным зажимом. Расширительный зажим обеспечивает равномерную удерживающую способность, которая увеличивается при приложении натяжения. Клиновые распорные анкеры предназначены для использования в монолитном бетоне или бетонной кладке, заполненной цементным раствором. Эти анкеры доступны из оцинкованной, механически оцинкованной или нержавеющей стали.

ВСТАВНЫЕ АНКЕРЫ

Вставные анкеры

представляют собой распорные анкеры с внутренней резьбой и предварительно установленной распорной заглушкой. Этот тип анкера используется для установки заподлицо в твердые основные материалы. Анкер устанавливается путем вбивания распорной пробки в нижнюю часть анкера с помощью установочного инструмента.

РЕГУЛИРУЮЩИЕ СТАНДАРТЫ

• Федеральная спецификация: Расширение экрана A-A-1923A (анкеры с лагами, машинными и клиновыми болтами с наружной резьбой), с примечаниями 1-2



КЛИНОВЫЕ АНКЕРЫ

Размер	Длина резьбы
1/4 x 1 1/2	32 сентября
1/4 x 1 3/4	15/16
1/4 x 2 1/4	1 7/16
1/4 x 3 1/4	2 7/16
3/8 x 2 1/4	1 1/8
3/8 x 2 3/4	1 5/8
3/8 x 3	1 7/8
3/8 x 3 3/4	2 5/8
3/8 х 5	3 7/8
3/8 x 7	1 1/4
1/2 x 2 3/4	1 5/16
1/2 x 3 3/4	2 5/16
1/2 x 4 1/4	2 13/16
1/2 x 5 1/2	4 1/16
1/2 x 7	5 16 сентября
1/2 x 8 1/2	6
1/2 x 10	6
1/2 x 12	6
5/8 x 3 1/2	1 7/8
5/8 x 4 1/2	2 7/8
5/8 х 5	3 3/8
5/8 x 6	4 3/8
5/8 х 7	5 3/8
5/8 x 8 1/2	6
5/8 х 10	6
5/8 x 12	6
3/4 x 4 1/4	2 3/8
3/4 x 4 3/4	2 7/8
3/4 x 5 1/2	3 5/8
3/4 x 6 1/4	4 3/8
3/4 x 7	5 1/8
3/4 x 8 1/2	6
3/4 x 10	6
3/4 x 12	6
7/8 х 6	2 1/5
7/8 х 8	2 1/8
7/8 х 10	2 1/8
7/8 х 12	2 1/8
1 х 6	2 1/4
1 х 9	2 1/4
1 х 12	2 1/4
1 1/4 x 9	2 3/4
1 1/4 x 12	2 3/4
1 1/2 x 12	2 3/4



Клиновые анкеры — максимальная прочность на растяжение при статических нагрузках — бетон 4000 фунтов на кв.

дюйм

Размер	Глубина		Критические расстояния	Ultimate LBS	Допустимая LBS	Установить крутящий момент FT-LBS
1/4	1/4	1/4	1 1/8	4 1/2	960	240	8
1/4	2 1/4	9	2320	580	8
3/8	1 3/4	7	2880	720	30
3/8	2 5/8	10 1/2	5440	1360	30
3/8	3 3/8	13 1/2	5440	1360	30
1/2	2 1/4	9	5280	1320	60
1/2	3 3/8	13 1/2	9840	2460	60
1/2	4 1/2	18	11840	2960	60
5/8	2 3/4	11	8600	2150	90
5/8	4 1/2	18	15720	3930	90
5/8	5 1/2	22	15720	3930	90
3/4	3 3/8	13 1/2	9960	2490	150
3/4	5	20	15760	3940	150
3/4	6 3/4	27	17000	4250	150
7/8	3 7/8	15 1/2	10720	2680	200
7/8	7 7/8	31 1/2	20320	5080	200
1	4 1/2	18	15680	3920	300
1	9	36	30080	7520	300
1 1/4	5 5/8	22 1/2	24760	6190	400
1 1/4	9 1/2	38	48920	12230	400
1 1/2	9 1/2	38	5040	12230	400



Забивные анкеры — максимальная прочность на растяжение при статических нагрузках — бетон 4000 фунтов на кв.

дюйм 944930 4/944930

Размер	Диаметр сверла	Глубина заделки	Максимальный фунт	Допустимый фунт
3/8	1	2160	540
3/8	1/2	1 1/2	3960	990
1/2	5/8	2	6240	1560
5/8	7/8	2 1/2	8680	2170
3/4	1	3	11000	2750

Вставные анкеры для бетона — Вставные анкеры

Забивные анкеры состоят из трубчатого распорного щита, предварительно собранного с внутренней конической распорной заглушкой.Они часто также имеют гладкую верхнюю часть без фланцев, что позволяет устанавливать их заподлицо. Предназначенные для использования в бетоне, вставные анкеры полезны, когда необходимо вставить и удалить болт, а также для любого применения, требующего анкерного крепления заподлицо, например, для подвешивания воздуховодов, лотков для электрических кабелей или спринклерных труб или головок. Распорные анкеры для бетона бывают разных стилей: от мини-забивных, которые позволяют осуществлять неглубокую заделку, до стандартных анкеров с накаткой, обеспечивающих исключительную удерживающую способность.

Выбор забивного анкера для бетона

Независимо от того, изготовлены ли они из стали или нержавеющей стали, AFT предлагает забивные анкеры для бетона диаметром от 3/8 до 3/4 дюйма. Кроме того, выбрав опцию «Установочные инструменты и биты» в меню «Тип продукта» слева, вы можете купить установочные инструменты и сверла соответствующего размера, которые необходимы для установки анкеров для бетона.

Как установить вставные анкеры

1.С помощью сверла по каменной кладке того же диаметра, что и анкер, просверлите отверстие немного глубже, чем длина анкера.
2. Очистите отверстие от мусора с помощью сжатого воздуха или груши.
3. Вставьте каплю в анкер и забивайте молотком до тех пор, пока она не окажется на одном уровне с верхней частью поверхности.
4. Выберите правильный установочный инструмент* (внешний диаметр инструмента должен совпадать с диаметром анкера). Расширьте анкер, ударяя по установочному инструменту, пока буртик не окажется на одном уровне с анкером.

Каталог AFT включает анкеры для бетона от Powers Fasteners, Power Bull и других надежных поставщиков как в небольших, так и в оптовых количествах.Если вам нужна помощь в поиске определенного якоря или вы хотите разместить специальный заказ, пожалуйста, свяжитесь с нами. Мы здесь, чтобы помочь!

Анкеры для бетона | Силовой болт и инструмент

Крепеж для бетона/каменной кладки с резьбой

Шуруп по бетону уже много лет продается под разными торговыми марками. Наиболее узнаваемым из них является бренд Tapcon, запатентованный компанией ITW Buildex. Tapcon был и остается замечательным изобретением.Он фактически нарезает резьбу в бетонном отверстии, просверленном до определенного размера, и используется для крепления самых разных предметов к бетону. Это делает работу действительно хорошо.

То, что позволяет Tapcon нарезать резьбу в бетоне, также является основным недостатком использования Tapcon для многих приложений, например, коррозионной стойкости. Однако эта проблема так и не была решена.

По конструкции шурупы по бетону должны быть изготовлены из твердой углеродистой стали, чтобы обеспечить прочность, необходимую для того, чтобы выдерживать очень абразивную работу по нарезанию резьбы в бетоне.Твердая углеродистая сталь делает свое дело, но она также имеет тенденцию очень легко ржаветь. В конце концов якорь выйдет из строя из-за ржавчины.

На протяжении многих лет производители нескольких марок шурупов по бетону пытались решить проблему коррозии несколькими способами.

Наиболее очевидным из этих способов было покрытие винта высококачественным керамическим или эпоксидным покрытием для защиты от влаги. Это работает довольно хорошо, но покрытие также в конечном итоге ухудшится. Наиболее узнаваемым фирменным покрытием является покрытие Stalgard, запатентованное компанией Elco и впервые использованное в винте UltraCon.Так вот, это была довольно хорошая временная мера для предотвращения коррозии, но основная проблема заключалась в том, что, когда шуруп перемалывает бетон при нарезании резьбы, он подвергается риску из-за высокого абразивного износа и, таким образом, невидимая часть шурупа ниже поверхность обычно подвергалась воздействию влаги в бетоне. Анкер обычно не удерживался задолго до того, как на открытой головке винта появлялась коррозия.

Другим популярным решением проблемы коррозии было то, что компании начали изготавливать винты из нержавеющей стали.Были использованы два типа нержавеющей стали, и оба помогли в определенной степени. Нержавеющая сталь серии 410 обладает улучшенной коррозионной стойкостью, но с другой стороны, в ней по-прежнему высокое содержание углерода, и в конечном итоге она также ржавеет; просто это заняло больше времени, чем винт с покрытием. Шнек из нержавеющей стали серии 300 был разработан как окончательный ответ на коррозию, поскольку он не содержит углеродистой стали. Однако большая проблема с шурупами по бетону серии 300 заключается в том, что это относительно мягкий металл, и он не будет правильно нарезать резьбу в бетоне.Чтобы решить эту проблему, производители снабдили винт сверлом увеличенного размера, чтобы сделать отверстие больше и облегчить его проникновение. Это резко снизило удерживающую способность анкера, поскольку зацепление с резьбой было довольно поверхностным.

Лучший и окончательный ответ на все эти проблемы был найден пару лет назад с изобретением и патентом бетонного винта под названием Агрегатор. Эта удивительная застежка выпускается в двух диаметрах — 3/16” и 1/4”.

Технология Aggregator также используется в анкерах большего диаметра, называемых ConFlex.Этот анкер также бывает двух диаметров – 3/8” и 1/2”.

Несмотря на то, что сегодня на рынке представлено множество шурупов и анкеров для кладки и бетона, компания Elco является единственным брендом, который преодолел проблему водородного охрупчивания, которая преследовала эти типы крепежа с самого начала.

Семейство продуктов Elco Flex Technology — это настоящая революция в крепеже для бетона и металла.

Анкеры для бетона — Стеновые анкеры

Анкеры для бетона — легкие и средние нагрузки

Анкеры для бетона — для тяжелых условий эксплуатации

Стеновые анкеры

Шурупы по бетону — Шурупы Tapcon



Анкеры для бетона — легкие и средние нагрузки

Анкеры молота
Анкеры с забивным молотком представляют собой гвозди из закаленной стали, встроенные в цилиндрическое стальное основание, аналогично анкерам с забивным штифтом, за исключением состава основания.Анкеры с молотковым приводом, которые иногда называют бетонными металлическими ударными анкерами, используются для крепления к бетону, кирпичу или блоку и забиваются молотком. После установки эта часть защищена от несанкционированного доступа. Диаметр анкера Hammer Drive будет равен размеру отверстия

.

Анкеры с приводным штифтом
Анкеры с приводным штифтом, также называемые нейлоновыми гвоздями или нейлоновыми анкерами Nail-It, представляют собой гвозди из закаленной стали, встроенные в цилиндрическое нейлоновое основание. В верхней части основания имеется небольшое плечо. Они используются для легкого крепления в бетон, кирпич или блок и забиваются молотком.Анкеры с приводным штифтом не рекомендуются для структурных или потолочных применений. Анкеры с приводным штифтом бывают двух разных типов головок: круглые и плоские. Диаметр анкера приводного штифта будет равен размеру отверстия.

Анкеры с ходовым винтом для дерева
Анкеры с ходовым винтом для дерева вставляются в отверстие, а затем расширяются для плотного прилегания с помощью вставки шурупа или аналогичного предмета. Они используются там, где требования к прочности не так велики, как при использовании щитов, и не имеют внутренней резьбы.

Анкеры с резьбой по дереву

также могут использоваться в сплошной каменной кладке и бетоне и используются для легкой анкеровки с неглубокой фиксацией. По мере расширения внешняя стенка заходит на любые неровности стенки отверстия, обеспечивая правильную установку в несовершенных отверстиях.

Анкеры с машинным винтом
Анкеры с машинным винтом представляют собой анкеры с внутренней резьбой для бетона, используемые для анкеровки кирпича, блока или бетона, и имеют внутреннюю резьбу машинного винта. Для анкеров с крепежными винтами требуется установочный инструмент, который также продается компанией InStock Fasteners.

ВЕРХ

Анкеры для бетона — для тяжелых условий эксплуатации

Клиновые анкеры
Клиновые анкеры предназначены для крепления приспособлений к твердым телам, таким как бетон. Установленный конец анкера имеет конический сегмент с металлической скобой вокруг него. После установки анкера конус проходит через зажим и прижимает зажим к стенкам отверстия. Это придает анкеру удерживающую силу в отверстии. Диаметр анкера будет равен размеру отверстия.

Расширение клинового анкера создает большие точечные напряжения в отверстии; таким образом, этот якорь требует твердого основного материала, чтобы развить его полную мощность. По этой причине кирпичные и частично заполненные раствором швы в кирпичных стенах или брусчатке могут быть непригодны для использования клиновых анкеров.

Втулочные анкеры
Втулочные анкеры также используются для крепления приспособлений к твердым материалам. Болт окружен цилиндрической металлической втулкой.Они работают за счет расширения втулки в основной материал при затягивании болта. Расширение втулки по длине анкера обеспечивает большую опорную поверхность, чем у клинового анкера, и может лучше сцепляться с неровными поверхностями в основном материале, чем клиновой анкер. Таким образом, анкеры-втулки могут лучше подходить для кирпичной кладки, чем клиновые анкеры. Диаметр анкерной втулки будет равен размеру отверстия.

Втулочные анкеры бывают моделей с болтами с круглой головкой, болтами с плоской головкой, болтами с узлом шестигранной гайки/шайбы и болтами с узлом круглой гайки/шайбы.

Вставные анкеры
Вставные анкеры предназначены для твердого бетонного основания и не рекомендуются для кирпичной кладки или кирпича. Забивные анкеры представляют собой анкер с внутренней резьбой и крупной резьбой. Для вставного анкера требуется инструмент настройки для расширения анкера.

Расширительный экран

Расширительные щитки могут быть цельными или двойными.Оба предназначены для сдвигающих нагрузок или там, где болт может испытывать боковое давление или вибрацию. Распорные щитки состоят из гайки, конуса и трубчатого щита, собранных как единое целое. Трубчатый экран, состоящий из двух частей, в любой версии содержит клиновидную гайку на одном конце и клиновидный полый конус на другом конце и удерживается на месте двумя пружинными лентами. Расширение на обоих концах щита распределяет закрепленную нагрузку по всей его длине

ВЕРХ

Г-образные анкерные болты

Стеновые анкеры

Анкеры для полых стен (винты Молли, болты Молли)
Анкеры для полых стен, также называемые болтами Молли или винтами Молли, обеспечивают дешевый и быстрый способ крепления тяжелых предметов к гипсокартону.Пользователь вкручивает шуруп или крючок с резьбой в анкер для полых стен, а затем проталкивает его через стеновую панель в полое пространство в стене. Анкер вставляется в отверстие перед завинчиванием шурупа или креплением крюка.

Крылья шарнирно-рычажного механизма (болты)
Крылья шарнирно-рычажного механизма представляют собой легкие анкеры, используемые с крепежными винтами в пустотелых блоках или плитах из гипсокартона. Пользователь вкручивает крепежный винт через отверстие в центре подпружиненных крыльев рычажного механизма, которые затем складываются для установки через предварительно просверленное отверстие.Пройдя через отверстие, крылья снова открываются на другой стороне пустотелого блока или гипсокартонной плиты. Крылья шарнирно-рычажного механизма часто называют рычажными болтами. Крепежный винт продается отдельно.

ВЕРХ

Пластиковые анкеры

Шурупы по бетону
Шурупы по бетону типа Tapcon® вкручиваются в бетон, кирпич и блоки и служат в качестве анкеров. Эти шурупы для бетона вкручивают резьбу в предварительно просверленное отверстие.

Шуруп по бетону имеет чередующуюся выступающую и заниженную резьбу с острыми насечками, которые обеспечивают надежное сцепление и стабильность. Синее ксилановое покрытие (сопоставимое с покрытием Stalgard) обеспечивает более длительный срок службы и облегчает вождение.

ВЕРХ



Интернет-магазин | Услуги | Моя учетная запись | О крепеже | О нас | Справка
Служба поддержки клиентов | Карта сайта | Свяжитесь с нами | Корзина

© 2022 Крепежные изделия InStock

Hangermate® для бетона — вертикальный

:

1. Главная страница / механические анкеры / стержневые подвесные системы / анкеры и аксессуары для подвески / Hangermate® для бетона — вертикальный

Распечатать

Hangermate представляет собой полностью стальную резьбовую систему крепления для подвешивания стального резьбового стержня вертикально над головой при подвешивании труб, противопожарной защите, электрических кабелепроводах и кабельных лотках. Они доступны в версиях, которые могут быть установлены в различные основные материалы, включая стальные прогоны, стержневые балки и балки, колонны и балки с деревянным каркасом, а также бетонные потолки, балки и колонны. Стальные резьбовые стержни диаметром 1/4 дюйма и 3/8 дюйма можно подвешивать вертикально с помощью Hangermate (для дерева также доступен размер диаметром 1/2 дюйма). Они также предлагаются с боковым креплением для боковой установки стальных резьбовых стержней диаметром 1/4 дюйма и 3/8 дюйма на балки, колонны и подвесные элементы.Для всех стальных и деревянных подвесов рекомендуется использовать торцевой ключ Hangermate, чтобы обеспечить правильную установку с помощью дрели-шуруповерта. Для бетонных подвесок рекомендуется использовать механический ударный инструмент с муфтой. Также доступна версия с поворотной головкой для гибкого угла соединения и позиционирования подвесок для стержней. Также доступна акустическая потолочная проушина для крепления проводов или кабелей.

Читать меньше См. сведения о продукте Создать отчет об отправке CAD/BIM-модели

ФАЙЛЫ САПР	ФАЙЛЫ BIM
Чертежи архитектурных САПР продукта. Форматы загрузки: PDF — файл Adobe Acrobat; DWG — AutoCAD 2000 или более поздней версии; DXF — файл обмена чертежами R12 или более поздней версии.	Архитектурные файлы BIM продукта. Форматы загрузки: PDF — файл Adobe Acrobat; RFA — семейство Autodesk Revit.
DWG DXF PDF

.
