Вес плиты перекрытия: монолит, пустотная, ребристая, полистиролбетонная
В процессе строительства жилых и административных зданий, производственных комплексов, теплотрасс широко используют железобетонные перекрытия. Их популярность объясняется прочностью, надежностью, огнестойкостью, экологической безопасностью.
Перекрытие в сооружении служит для того, чтобы отделять друг от друга по горизонтали этажи, а также жилые помещения от чердаков и подвалов, закрывать доступ к коммуникациям. Помимо разделительной и ограждающей функции оно играет защитную роль, придавая конструкциям жесткость. Производство регламентируется ГОСТом 23009-78, который устанавливает и систему буквенно-цифровых обозначений. Указывают тип изделия, марку раствора, линейные параметры и дополнительные сведения. Вес в маркировку не входит, он в меньшей мере определяется видом бетона и в большей – габаритами.
1.

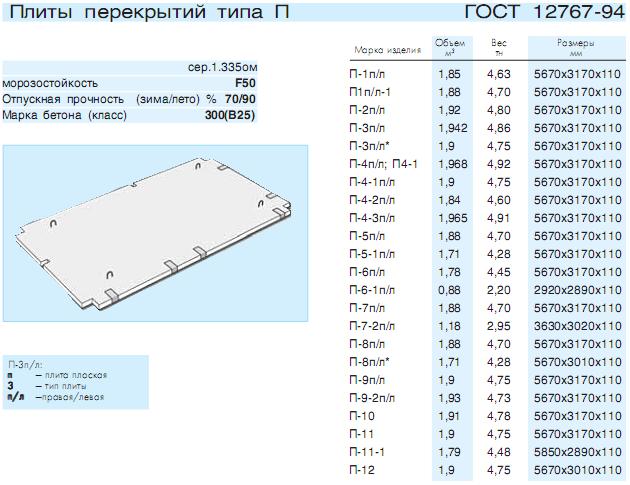

Монолитные.
Перекрытие этого типа имеет большой удельный вес, поскольку полости внутри него не предусмотрены. Стандартные чаще всего отливают из тяжелого бетона. Они будут гораздо массивнее при использовании высокой марки. На вес плит перекрытий влияют и линейные размеры. В зависимости от толщины делятся на два вида:
- 1П – 120 мм, вес варьируется от 4,3 до 7,1 т;
- 2П – этот вариант мощнее (160 мм), до 8,7 т.
Облегченная 120-миллиметровая плита требует обустройства тепло- и звукоизоляции. После проведения соответствующих работ перекрытие будет весить несколько больше (суммируется масса изделия, утеплителя, шумоизолятора).
Согласно ГОСТ 19570-74, полнотелые панели для помещений допускается изготавливать из автоклавного ячеистого бетона (марка прочности 25-150, объемный вес – 800-1200 кг/м3) и использовать их при влажности не более 75 %. Длина – от 0,6 до 6,0 м, ширина – до 1,5 м при толщине 200 или 250 мм. Стандартное перекрытие этой группы марки П60.
Отдельный вид – доборные элементы, позволяющие собрать конструкции нестандартного размера. Эти ЖБИ подбирают по длине, она равна соответствующему параметру обычной плиты (1,8-5 м). Ширина невелика, а вес составляет не более 1,5 т.
2. Пустотные.
Благодаря специальным технологическим отверстиям, весовая нагрузка, которую оказывает пустотелая панель на фундамент и стены, оказывается менее существенной. В зависимости от числа и конфигурации ячеек бывают трех видов:
- ПК – перекрытие содержит круглые камеры; диаметру 159 мм соответствует маркировка 1ПК, 140 мм – 2ПК;
- ПБ – так обозначаются пустотные плиты с различными вариантами ячеек;
- ПГ – толщиной 260 мм с пустотами эллипсовидной формы.
За счет отверстий уменьшается рабочая площадь сечения, объем и вес, снижается несущая способность. Среди преимуществ стоит отметить улучшенные тепло- и звукоизоляционные свойства.
3. Плиты с ребристой поверхностью.
Представляют соединенные между собой балки, залитые бетоном. Имеют П-образное сечение, отличаются высокой несущей способностью и сопротивляемостью изгибающим напряжениям. На изгиб работают не только цельнолитые ребра, но и армирующие металлические элементы. Мощное железобетонное перекрытие подходит для чердаков, промышленных зданий, особенно для «горячих» цехов и химического производства. В жилых сооружениях их используют редко: в этом случае панель придется обязательно покрывать облицовкой, а это требует дополнительных затрат.
Вес плиты стандартного размера (3х6 м) может быть разным. Это зависит от материала, из которого она изготовлена:
- легкий бетон – 3,8 т;
- тяжелый – 4,73 т;
- плотный силикатный – 4,0 т.
4. Из полистиролбетона.
Облегченные типы, изготавливаемые прямо на строительной площадке из смеси вспененного полистирола, портландцемента и кварцевого песка. Перекрытие обеспечивает качественную теплоизоляцию и огнезащиту, поглощает шумы, имеет высокий индекс морозоустойчивости. На протяжении всего срока эксплуатации материал сохраняет свою структуру неизменной. По сравнению с ж/б менее выносливы, хотя при нормативных показателях прочности 400-500 кГс/см2 они вполне справляются со своими функциями.
Перекрытие с полимерной добавкой помогает решать проблему снижения нагрузки на несущие стены и фундамент. Куб армированного полистиролбетона весит примерно 1 т – это примерно в 2 раза меньше, чем удельная масса классических монолитных плит из тяжелого бетона (хотя несколько больше, чем пустотных). Панели с полистиролом пригодятся для реконструкции и капремонта зданий со слабым фундаментом.
Стоимость и вес
Цена зависит от качественных показателей материалов, задействованных в производстве, отдаленности завода-изготовителя от строительного объекта.
При покупке массивных изделий можно попытаться снизить расходы: узнать условия оптовых поставок, ознакомиться с акционными и бонусными программами. Чтобы сэкономить, покупают облегченные пустотные варианты. Цены на перекрытия в Московском регионе:
| Перекрытие, марка | Габариты, м | Вес, кг | Цена, рубли |
| ПРТм-7 (полнотелое) | 2,4х 0,4х 0,12 | 155 | 1700 |
| ПК-30-10-8 (пустотное) | 2,98 х 0,99 х 0,22 | 92 | 4500 |
| 4ПФ-6-3-АтV-1/отв.1200х1700/ (ребристое) | 5,97 х 1,19 х 0,3 | 1400 | 10500 |
Масса пустотных плит — Справочник массы
главная ⇒ строймат ⇒ жби ⇒ плиты
На строительной площадке при возведении несущей части перекрытий жилых зданий часто используют пустотные железобетонные плиты длиной 2.7 (м), шириной 1.2 (м), толщиной 0.22 (м), вес их составляет 1000 (кг).
Стандартный вес пустотных плит:
Предприятия железобетонных изделий при производстве пустотных плит перекрытий ориентируются на стандарты ГОСТ 26434-2015.
Масса многопустотной плиты 1ПК толщиной 220 (мм) с круглыми пустотами диаметром 159 (мм) различной длины и ширины:
- 2400х1000 (мм) – 800 (кг), 2400х3600 (мм) – 2700 (кг), 2700х1200 (мм) – 1000 (кг), 2700х3000 (мм) – 2400 (кг), 3000х1500 (мм) – 1400 (кг), 3000х2400 (мм) – 2200 (кг).
Значения массы пустотных плит с круглыми пустотами диаметром 140 (мм) (2ПК) и плит безопалубочного формования (ПБ), габариты которых идентичны указанным образцам 1ПК, совпадают со значениями массы плит 1ПК.
Важно: пример маркировки пустотной плиты – «1ПК 60.15-4.5А800», что расшифровывается – «Плита 1ПК, длина 5980 (мм), ширина 1490 (мм), расчетная нагрузка 4.5 кПа, изготовлена из тяжелого бетона с напрягаемой арматурой класса А800».
| Общая масса пустотных плит | |||
|---|---|---|---|
| Чертеж Чертеж и параметры типовой модели | m (кг) Масса плиты в (кг) | Норматив Нормативный документ | |
Пустотные | от 800 (кг) до 8700 (кг) | ГОСТ 26434-2015 | |
| Таблица массы пустотных плит, ГОСТ 26434-2015 | |||
|---|---|---|---|
| Марка Марка плиты | l (мм) Длины плиты в (мм) | b (мм) Ширина плиты в (мм) | m (т) Масса плиты в (т) |
1П 30. 48 | 3000 | 4800 | 4.3 |
| 1П 30.54 | 3000 | 5400 | 4.9 |
| 1П 30.60 | 3000 | 6000 | 5.4 |
| 1П 30.66 | 3000 | 6600 | 5.9 |
| 1П 36.48 | 3600 | 4800 | 5.2 |
| 1П 36.54 | 5400 | 5.8 | |
| 1П 36.60 | 3600 | 6000 | 6.5 |
| 1П 36.66 | 3600 | 6600 | 7.1 |
| 2П 24.60 | 2400 | 6000 | 5.8 |
| 2П 30.48 | 3000 | 4800 | 5.8 |
| 2П 30.54 | 3600 | 5400 | 6.5 |
| 2П 30.60 | 3600 | 6000 | 7.2 |
2П 36. 24 | 3600 | 2400 | 3.5 |
| 2П 36.30 | 3600 | 3000 | 4.3 |
| 2П 36.36 | 3600 | 3600 | 5.2 |
| 2П 36.48 | 3600 | 4800 | 6.9 |
| 2П 36.54 | 3600 | 5400 | 7.8 |
| 2П 36.60 | 3600 | 6000 | 8.6 |
| 2П 60.12 | 6000 | 1200 | 2.9 |
| 2П 60.24 | 6000 | 2400 | 5.8 |
| 2П 60.30 | 6000 | 3000 | 7.2 |
| 2П 60.36 | 6000 | 3600 | 8.7 |
| 1ПК 24.10 | 2400 | 1000 | 0.8 |
| 1ПК 24.12 | 2400 | 1200 | 0.9 |
1ПК 24. 15 | 2400 | 1500 | 1.1 |
| 1ПК 24.18 | 2400 | 1800 | 1.3 |
| 1ПК 24.24 | 2400 | 1.8 | |
| 1ПК 24.30 | 2400 | 3000 | 2.2 |
| 1ПК 24.36 | 2400 | 3600 | 2.7 |
| 1ПК 27.10 | 2700 | 1000 | 0.9 |
| 1ПК 27.12 | 2700 | 1200 | 1.0 |
| 1ПК 27.15 | 2700 | 1500 | 1.2 |
| 1ПК 27.18 | 2700 | 1800 | 1.4 |
| 1ПК 27.24 | 2700 | 2400 | 2.0 |
| 1ПК 27.30 | 2700 | 3000 | 2.4 |
| 1ПК 27.36 | 2700 | 3600 | 3.0 |
1ПК 30. 10 | 3000 | 1000 | 0.9 |
| 1ПК 30.12 | 3000 | 1200 | 1.1 |
| 1ПК 30.15 | 3000 | 1500 | 1.4 |
| 1ПК 30.18 | 3000 | 1800 | 1.7 |
| 1ПК 30.24 | 3000 | 2400 | 2.2 |
| 1ПК 30.30 | 3000 | 3000 | 2.8 |
| 1ПК 33.10 | 3300 | 1000 | 1.0 |
| 1ПК 33.12 | 3300 | 1200 | 1.2 |
| 1ПК 33.15 | 3300 | 1500 | 1.5 |
| 1ПК 33.18 | 3300 | 1800 | 1.8 |
| 1ПК 33.24 | 3300 | 2400 | 2.4 |
| 1ПК 33.30 | 3300 | 3000 | 3.0 |
1ПК 33. 36 | 3300 | 3600 | 3.6 |
| 1ПК 36.10 | 3600 | 1000 | 1.1 |
| 1ПК 36.12 | 3600 | 1200 | 1.3 |
| 1ПК 36.15 | 3600 | 1500 | 1.7 |
| 1ПК 36.18 | 3600 | 1800 | 2.0 |
| 1ПК 36.24 | 3600 | 2400 | 2.7 |
| 1ПК 36.30 | 3600 | 3000 | 3.3 |
| 1ПК 36.36 | 3600 | 3600 | 4.0 |
| 1ПК 39.10 | 3900 | 1000 | 1.2 |
| 1ПК 39.12 | 3900 | 1200 | 1.4 |
| 1ПК 39.15 | 3900 | 1500 | 1.8 |
| 1ПК 39.18 | 3900 | 1800 | 2.1 |
1ПК 39. 24 | 3900 | 2400 | 2.9 |
| 1ПК 39.30 | 3900 | 3000 | 3.5 |
| 1ПК 39.36 | 3900 | 3600 | 4.3 |
| 1ПК 42.10 | 4200 | 1000 | 1.3 |
| 1ПК 42.12 | 4200 | 1200 | 1.6 |
| 1ПК 42.15 | 4200 | 1500 | 2.0 |
| 1ПК 42.18 | 4200 | 1800 | 2.3 |
| 1ПК 42.24 | 4200 | 2400 | 3.1 |
| 1ПК 42.30 | 4200 | 3000 | 3.9 |
| 1ПК 42.36 | 4200 | 3600 | 4.7 |
| 1ПК 45.10 | 4500 | 1000 | 1.4 |
| 1ПК 45.12 | 4500 | 1200 | 1.7 |
1ПК 45. 15 | 4500 | 1500 | 2.1 |
| 1ПК 45.18 | 4500 | 1800 | 2.4 |
| 1ПК 45.24 | 4500 | 2400 | 3.3 |
| 1ПК 45.30 | 4500 | 3000 | 4.1 |
| 1ПК 45.36 | 4500 | 3600 | 5.0 |
| 1ПК 48.10 | 4800 | 1000 | 1.5 |
| 1ПК 48.12 | 4800 | 1200 | 1.8 |
| 1ПК 48.15 | 4800 | 1500 | 2.2 |
| 1ПК 48.18 | 4800 | 1800 | 2.7 |
| 1ПК 48.24 | 4800 | 2400 | 3.6 |
| 1ПК 48.30 | 4800 | 3000 | 4.5 |
| 1ПК 48.36 | 4800 | 3600 | 5.4 |
1ПК 51. 10 | 5100 | 1000 | 1.6 |
| 1ПК 51.12 | 5100 | 1200 | 1.9 |
| 1ПК 51.15 | 5100 | 1500 | 2.4 |
| 1ПК 51.18 | 5100 | 1800 | 2.9 |
| 1ПК 51.24 | 5100 | 2400 | 3.8 |
| 1ПК 51.30 | 5100 | 3000 | 4.8 |
| 1ПК 51.36 | 5100 | 3600 | 5.7 |
| 1ПК 54.10 | 5400 | 1000 | 1.7 |
| 1ПК 54.12 | 5400 | 1200 | 2.0 |
| 1ПК 54.15 | 5400 | 1500 | 2.5 |
| 1ПК 54.18 | 5400 | 1800 | 3.0 |
| 1ПК 54.24 | 5400 | 2400 | 4.0 |
1ПК 54. 30 | 5400 | 3000 | 5.0 |
| 1ПК 54.36 | 5400 | 3600 | 6.0 |
| 1ПК 57.10 | 5700 | 1000 | 1.8 |
| 1ПК 57.12 | 5700 | 1200 | 2.1 |
| 1ПК 57.15 | 5700 | 1500 | 2.6 |
| 1ПК 57.18 | 5700 | 1800 | 3.1 |
| 1ПК 57.24 | 5700 | 2400 | 4.2 |
| 1ПК 57.30 | 5700 | 3000 | 5.2 |
| 1ПК 57.36 | 5700 | 3600 | 6.3 |
| 1ПК 60.10 | 6000 | 1000 | 1.9 |
| 1ПК 60.12 | 6000 | 1200 | 2.2 |
| 1ПК 60.15 | 6000 | 1500 | 2.8 |
1ПК 60. 18 | 6000 | 1800 | 3.3 |
| 1ПК 60.24 | 6000 | 2400 | 4.5 |
| 1ПК 60.30 | 6000 | 3000 | 5.6 |
| 1ПК 60.36 | 6000 | 3600 | 6.7 |
| 1ПК 63.10 | 6300 | 1000 | 2.0 |
| 1ПК 63.12 | 6300 | 1200 | 2.4 |
| 1ПК 63.15 | 6300 | 1500 | 3.0 |
| 1ПК 63.18 | 6300 | 1800 | 3.5 |
| 1ПК 63.24 | 6300 | 2400 | 4.7 |
| 1ПК 63.30 | 6300 | 3000 | 5.9 |
| 1ПК 63.36 | 6300 | 3600 | 7.1 |
| 1ПК 66.10 | 6600 | 1000 | 2.1 |
1ПК 66. 12 | 6600 | 1200 | 2.5 |
| 1ПК 66.15 | 6600 | 1500 | 3.1 |
| 1ПК 66.18 | 6600 | 1800 | 3.7 |
| 1ПК 66.24 | 6600 | 2400 | 5.0 |
| 1ПК 66.30 | 6600 | 3000 | 6.2 |
| 1ПК 66.36 | 6600 | 3600 | 7.4 |
| 1ПК 72.10 | 7200 | 1000 | 2.3 |
| 1ПК 72.12 | 7200 | 1200 | 2.7 |
| 1ПК 72.15 | 7200 | 1500 | 3.3 |
| 1ПК 72.18 | 7200 | 1800 | 4.0 |
| 1ПК 72.24 | 7200 | 2400 | 5.4 |
| 1ПК 72.30 | 7200 | 3000 | 6.7 |
1ПК 72. 36 | 7200 | 3600 | 8.1 |
| 1ПК 75.10 | 7500 | 1000 | 2.4 |
| 1ПК 75.12 | 7500 | 1200 | 2.8 |
| 1ПК 75.15 | 7500 | 1500 | 3.4 |
| 1ПК 75.18 | 7500 | 1800 | 4.1 |
| 1ПК 75.24 | 7500 | 2400 | 5.6 |
| 1ПК 75.30 | 7500 | 3000 | 6.9 |
| 1ПК 75.36 | 7500 | 3600 | 8.4 |
| 1ПК 90.10 | 9000 | 1000 | 2.8 |
| 1ПК 90.12 | 9000 | 1200 | 3.3 |
| 1ПК 90.15 | 9000 | 1500 | 4.1 |
Бетонные плиты — Несущая способность
Несущая способность свободно опертых бетонных плит.
Спонсируемые ссылки
Нагрузочные возможности простого поддерживаемых бетонных плит:
| Толщина (мм) | Самос. м 2 ) | Общая нагрузка | Пролет (м) | ||
|---|---|---|---|---|---|
| кг/м 2 | kN/m 2 | ||||
| 100 | 240 | 500 | 740 | 7.26 | 2.4 |
| 125 | 300 | 500 | 800 | 7,85 | 3,0 |
| 150 | 360 | 500 | 860 | 8,44 | 3,6 |
п.
Мы не сохраняем эти данные.
Аппараты (МРТ, компьютерные томографы и т. д.) имеют жесткие допуски на отклонение, и для минимизации этих эффектов требуется жесткая плита пола. Это приводит к более толстой плите перекрытия для таких типов конструкций.| Каталожный номер плиты | Отношение пролета к фактической глубине |
|---|---|
| Односторонняя или двусторонняя плита (просто поддерживаемая) | 7560 |
| End span of continuous one way/two way slab | 26 |
| Interior span of continuous one way/two way slab | 30 |
| Flat slab | 24 |
| Cantilever | 8 |
Пример 1: Расчет толщины бетонной плиты
Заказчик поручил инженерам-строителям выполнить проектирование колледжа.
Определите начальную толщину плиты между плитой с односторонним движением на расстоянии 8 м между опорными балками и плоской плитой в сетке 8 м x 8 м.
Односторонняя плита
Мы предположили, что плита свободно оперта — Таким образом, отношение пролета/эффективной глубины = 20
8000 мм / Эфф. Глубина = 20
8000/20 = Глубина EFF = 400 мм
Глубина простой односторонней односторонней плиты составляет 400 мм
Плоская плита
Следовательно, коэффициент охвата/эффективной глубины = 24
8000mm/eff/eff/eff/eff/eff/eff/eff/eff/eff/eff/eff. . глубина = 24
8000/24 = Eff глубина = 333,3 мм
Глубина свободно опертой односторонней плиты составляет 335 мм
Примечание. Толщину односторонней плиты можно уменьшить, используя непрерывную пролетную плиту (уменьшает момент провисания и создает момент заклинивания над опорами).
При проектировании любой напольной плиты всегда важно учитывать технологичность конструкции и ограничения площадки, так как это может оказать существенное влияние на то, что на самом деле может быть построено.
