Проект фундамента и 2х этажного дома 9х9 из газосиликатных блоков – Коттеджи и дома 9м на 9м из газобетонных блоков

Дом из пеноблоков 6 на 9, проекты, ГОСТ 6133-99 на шлакоблок, кладка своими руками: инструкция, фото и видео-уроки

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Пеноблок в последнее время стал одним из самых популярных материалов для частного строительства и возведения коттеджей. Это связанно с тем, что он обладает хорошей теплопроводимостью, небольшим весом и умеренной ценой при внушительных габаритах. Однако профессионалы считают, что именно  дома из пеноблоков 6 на 9 идеально подходят для применения этого материала с учетом всех его особенностей и технических характеристик.

Графическое изображение типового двухэтажного здания рассчитанного на изготовление из пеноблока

Создание проекта

Изготовления проекта можно считать самой основной работой при строительстве. Именно на его основании возводятся все конструкции, и от него зависит качество и срок эксплуатации будущего сооружения. При этом проекты домов из пеноблоков 6 на 9 требуют особого внимания, поскольку должны учитывать свойства данного материала, особенно его прочность и теплопроводимость.

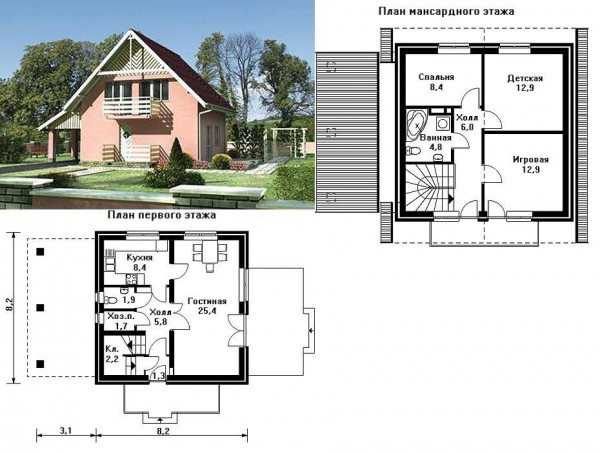

Вариант проекта с указанием размеров здания и фото готовой конструкции

Статьи по теме:

Фундамент

Подбирая фундамент под дом из пеноблоков необходимо учитывать целый ряд технических характеристик:

  • Прежде всего, необходимо отметить, что данный материал очень плохо переносит различные вибрации и движения земляных масс. В отличие от кирпича при повреждении фундамента на стене может возникнуть довольно большая трещина и даже существует вероятность разрушения. Именно поэтому проект дома из пеноблоков 6х9 с мансардой или тяжелой крышей требует прочного основания по всему периметру установки стен.

Сваи для данного типа зданий лучше всего использовать в качестве основания для мелкозаглубленного фундамента

  • Также стоит отметить, что глубина фундамента для подобных строений должна быть больше уровня промерзания грунта. Особенно это относится к районам с нестабильной почвой и высоким содержанием глины.
  • Отдельного внимания заслуживают сваи. В своем первоначальном виде их полностью исключают проекты домов 6х9 из пеноблоков. Однако в сочетании с мелкозаглубленным фундаментом из них может получиться довольно экономное и при этом надежное основание.

Совет! При выборе определенного проекта дома или коттеджа из пеноблока лучше сразу обратить внимание на расчет фундамента.

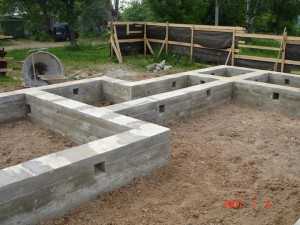

Ленточный фундамент идеально подходит для конструкций из пеноблоков

Кладка

Рассматривая проект дома 6 на 9 из пеноблока можно заметить, что процесс его кладки практически ни чем не отличается от работы с обыкновенным кирпичом. При этом также используется перевязка рядов, тот же цементный раствор и армирование при помощи стальной проволоки.

Однако стоит отметить, что при работе с таким материалом, как пеноблок, особое внимание стоит уделять замерам и контролем ровности поверхности. Это связанно с тем, что одна единица кладки имеет большие габариты и малейшее отклонение может привести к возникновению впадин или выпуклостей.

Также стоит помнить о том, что к данному материалу применяется ГОСТ 6133 99 на шлакоблок, который требует строго соблюдения всех норм указанных в нем не только при выборе, но и монтаже.

Если при произведении отделочных работ планируется оштукатурить поверхность, то швы в кладке необходимо выполнять внутренними. Это усилит адгезию материала и сделает поверхность прочной и долговечной.

Совет! При использовании данного материала очень трудно исправлять дефекты, возникшие в процессе кладки. Именно поэтому профессионалы настоятельно рекомендуют использовать водяной уровень при монтаже каждого отдельного блока.

Кладка пеноблоков с перевязкой рядов

Статьи по теме:

Утепление

Прежде всего, стоит отметить, что проект дома 6х9 из пеноблоков в качестве способа утепления предполагает наружное нанесение изолятора:

  • Это связанно с тем, что данный материал сам по себе является неплохим утеплителем и поэтому лучше всего производить его защиту от холода со стороны улицы, чтобы избежать появления конденсата.

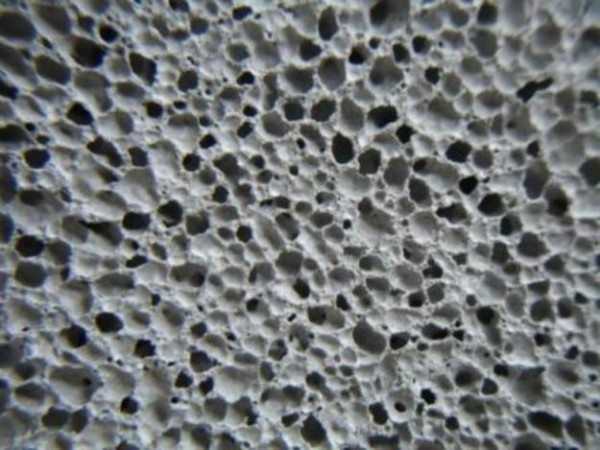

Неоднородная структура пеноблока с воздушными пузырьками разных размеров не могут обеспечить равномерного утепления

  • В качестве изолятора для подобных конструкций можно использовать любой доступный изолятор. Однако специалисты рекомендуют применять пенополистирол или жидкий утеплитель. Также отлично подойдет монтажная пена, но ее нанесение и последующая отделка требует больших расходов.
  • В теплых районах некоторые мастера оставляют дом 6х9 из пеноблоков без дополнительной защиты от холода. Такое решение ошибочно и необоснованно. Дело в том, данный материал имеет неоднородную структуру, а его внутренние пузырьки с воздухом имеют разный размер, что не может обеспечить равномерной теплопроводимости.

Совет! Выбирая утеплитель, способ его монтажа и толщину слоя, необходимо руководствоваться типом климата в месте строительства. Это не только поможет создать идеальную защиту от холода, но и сэкономить.

Утепление стен при помощи минеральной ваты или панелей требует наличия специального крепежа и зашивки

Кровля

Когда разрабатывается проект для дома из пеноблока своими руками особое внимание стоит уделить крыше

. Это связанно с тем, что в отличие от газобетонных блоков или камня данный материал не имеет большой прочности, а значит, конструкция кровли должна быть облегченной.

Некоторые проектировщики конструируют крышу таким образом, что нагрузка распределялась равномерно. При этом инструкция по монтажу подобных строений предполагает произведение установки в строго определенном порядке, чтобы не создавать точек напряженности.

Принцип кладки с утеплением и размещением ее на фундаменте, а также привязка к крыше

Отдельного внимания заслуживают и проекты домов с мансардами. Дело в том, что многие думают, что в таких конструкциях крыши имеют довольно большой вес, хотя в реальности это выглядит иначе. Обычно цена такой кровли немного выше, но в результате можно получить массу дополнительного пространства, которое отлично подойдет для отдельной комнаты или студии.

Статьи по теме:

Совет! Если нет определенного опыта или навыков, то не стоит создавать проект дома самостоятельно. Лучше всего использовать готовые технологические решения, которые можно найти на нашем сайте. Это поможет сэкономить массу времени и средств.

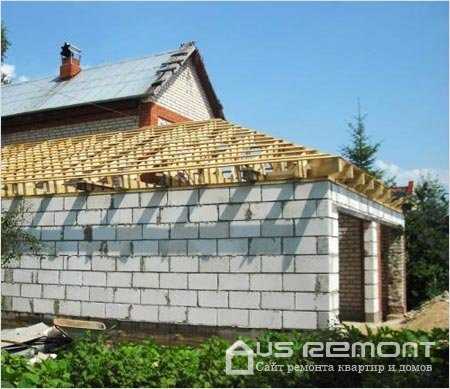

Изготовление кровли на основе из деревянных рек

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании изложенной выше информации можно сделать вывод о том, что проект создания домов с габаритами 6 на 9 является типовым и требует стандартного подхода для выбранного материала. При этом можно утверждать, что эти параметры  идеально подходят для пеноблочных конструкций.

openoblokah.ru

Выбор фундамента для дома из газосиликата

Газосиликатный блок отличается сравнительно высокой теплостойкостью и относительно небольшой массой. Поэтому при строительстве фундаментов для газосиликатных домов используются те же технологии, что и при сооружении оснований для домов из пенобетона или кирпича.

Фундамент под газосиликат — строим дешево и практично

Под легкие, газосиликатные стены не нужен особо прочный фундамент. Ведь удельный вес этого материала не превышает 600 кг/м3, что соответствует плотности древесины. При этом газосиликат не может выдержать давление выше 35 кгс/см2, что вынуждает нас строить фундамент в виде монолитного каркаса с высокой жесткостью.

В итоге, фундамент для дома из газосиликата принимает форму либо ленточного, либо свайного, либо монолитного основания. Причем, каждый вариант обустраивается с учетом вышеупомянутых нюансов, которые влияют на габариты, технологию тепло и гидроизоляции основания. Поэтому, для лучшего понимания процесса постройки нам придется изучить каждый вариант обустройства основания под газосиликат.

Ленточный фундамент под дом из газосиликатных блоков

Эта технология обустройства фундамента предполагает строительство несущего цоколя, заливаемого в съемную опалубку или собираемого из готовых блоков.

Ну а сам процесс строительства такого фундамента выглядит следующим образом:

  • Под ленточное основание «газосиликатного» дома роется траншея, шириной 80 и глубиной 60 сантиметров.
  • Далее, на дно траншеи делают 40-сантиметровую, песчаную подсыпку, формирующую подушку для нивелирования возможной деформации пучения грунта.

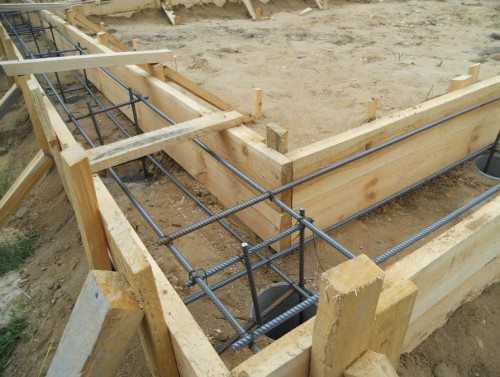

  • Поверх подушки, в засыпанную траншею монтируют опалубку  40х60 сантиметров (над нулевым уровнем возвышается 40-сантиметровая часть большей грани) или фундаментный блок таких же размеров. В опалубке обустраивают две параллельных, горизонтальных перевязки, разделенных вертикальными стойками.
  • После монтажа опалубки и арматурного каркаса можно приступать к заливке фундамента. Для этих целей используется готовый бетон М100 или песчано-цементная смесь, усиленная гравием.
  • После схватывания ленты фундамента с нее снимают опалубку и досыпают пространство между стенками котлована и телом фундамента песчано-гравиевой смесью.
  • В финале, по внешнему периметру основания заливают полуметровую отмостку.

Возведение свайного основания

Свайный фундамент под дом из газосиликата можно выстроить на грунтах любого типа. Причем несущие элементы – сваи – входят в землю на глубину промерзания грунта плюс 30 сантиметров.

Процесс сооружения свайного фундамента под газосиликатный дом выглядит следующим образом:

  • По периметру стен будущего дома, спроецированному на плоскость строительной площадки, бурят отверстия под сваи, диаметр которых равняются трети от ширины будущего фундамента. При этом шаг размещения свай равен 2 метрам.
  • Далее, в каждый пробуренный шурф опускают свернутый в трубку лист рубероида (гидроизоляция), в который вставляют проволочный каркас, возвышающийся над нулевым уровнем на 80 сантиметров.
  • После обустройства вертикальных армирующих каркасов их обвязывают в горизонтальной плоскости, формируя балки будущего ростверка.
  • На следующем этапе вокруг армирующего каркаса собирают опалубку, состоящую из бортов – их монтируют по периметру фасада и дна – его укладывают на 30-сантиметровую песчаную подсыпку.
  • После монтажа опалубки в нее заливают готовый бетон сорта М100. Причем в шурфы бетон подается по особым рукавам, до заполнения тела будущей сваи. И только после формирования свай заливаются балки ростверка.

Монолитная плита

Этот вариант конструкции фундаментов можно использовать на очень топких грунтах. Причем обустройство подобного основания предполагает монтаж вдоль линии периметра фасада теплоизоляционного короба – опалубки.

А сам процесс заливки монолитной плиты реализуется следующим образом:

  • После монтажа на плоскости участка короба в опалубку досыпают 40-сантиметровый слой песка. Причем снаружи, вокруг короба, на расстоянии в один метр от стенок опалубки, досыпают еще один 20-сантиметровый слой песчаной подушки. На него будет залита отмостка.
  • Обустроив песчаную подушку и собрав опалубку, во внутренней части короба монтируют арматурный каркас, состоящий из двух горизонтальных решеток (ячейки 20 на 20 сантиметров), разделенных 30-сантиметровыми стойками.
  • После сборки арматурного каркаса в опалубку подают готовую бетонную смесь, которая покрывает насыпную подушку 40-сантиметровым слоем.
  • Спустя несколько дней борта опалубки снимают (дно остается несъемным, поэтому его формируют из рубероида или экструдированного пенополистирола) и вокруг готовой плиты заливают метровую отмостку.

opalubok.ru

2 полных этажа своими руками

Здравствуйте! Вот решил рассказать историю своего строительства. Строю свой дом из газобетона уже в течение 5 лет. Участок получали как молодая семья. Два года стоял фундамент, ну а активная стройка пошла три года назад. На коробку и крышу нанимал людей. Кучу нервов потратил на ругань со строителями и дальше решил делать сам. Да и деньги заёмные закончились.
Сейчас моя стройка выглядит вот так.

Решили пристраивать гараж с котельной и коридором, так как дом небольшой 6*7, и котёл на кухне займёт нужное пространство. Главная ошибка в том, что изначально не залил один цельный фундамент, а сейчас пришлось пристраивать, и неизвестно, как он себя поведёт в будущем. Фундаменты не соединял и между стенами будет деформационный разрыв. Так что надо изначально всё продумывать досконально. А в стройке главное — начать, а дальше все будет.
У нас всё начиналось с чистого поля.

С туманной перспективой по коммуникациям. Ну а теперь уже есть и свет, и газ, и вода, и канализация, и дороги почти щебнем засыпаны (ждём асфальта).
Потом был проект (рисовал сам и не один раз)

Потом другой

А потом и третий — финальный.

И вид сзади

Надеюсь, это уже окончательный вариант, но не факт.

Потом был фундамент. Выбор был в пользу свайно-ростверкового фундамента.

Полы будут по грунту, внутрь засыпал песок.
Далее кладка и нервы, потраченные на ругань со строителями.

Потом делал сам армопояс и клал плиты перекрытия.



Затем второй этаж, выполненный другой бригадой строителей, и крыша. Параллельно ставим окна.

Окна брал толщиной 73 мм. Это профиль. Сейчас жалею, что не заказал с ламинацией и энергосберегающим напылением.



Там и зима наступила. На следующий год занялся подшивкой крыши с водосточкой и перегородками внутри дома.

И ещё подвел свет.

В этом году подшил потолки ОСБ плитами, сделал лестницу, обшил одну комнату гипсокартоном и залил наливной пол (подготовил для ночлега на выходных) и начал пристраивать гараж с тамбуром и котельной. Фундамент с погребом уже готовы.

Сейчас уже летом ночуем по выходным на стройке всем семейством (я, жена и Фантоций).

Мечтаем ночевать на выходных осенью и зимой, но для этого надо утеплить чердачное перекрытие и крышу. Мы очень сильно хотим и мечтаем утеплить крышу в этом строительном сезоне каменной ватой ROCKWOOL, чтобы была возможность ночевать и доделывать наш дом осенью и зимой.
Также можете посмотреть мою видеоэкскурсию по дому, в которой я задал вопросы специалистам ROCKWOOL.



Спасибо за внимание! Удачи всем в своих начинаниях!
