Как сделать потолок в доме из газобетона

Технология обустройства деревянных перекрытий в домах из газобетона

Дома из газобетонных блоков сегодня очень популярны. Материал удобный в монтаже, потому что не такой тяжелый, как блоки из бетона, обладает хорошими теплоизоляционными качествами. Но несущая способность у газобетона ниже, чем у кирпича и бетонных блоков. К примеру, у кирпича этот показатель равен 125 кг/см?, у газобетона максимум 30. Поэтому, выбирая конструкцию и материалы для перекрытия, необходимо учитывать этот фактор. И, как показывает практика, деревянные перекрытия в доме из газобетона – оптимальный вариант.

Что собой представляет деревянное перекрытие

Эта конструкция собирается из пиломатериалов. Чаще ее называют – по несущим балкам. Это когда между стенами строения по верхним торцам кладки укладываются балки, упирающиеся на эти стены. Уже на них укладывают и крепят доски в качестве чернового пола.

Название «балки» является не конкретным. То есть, это название элементов, которые собираются в виде основы и несут на себе основные нагрузки. В качестве них можно использовать брус, бревна, сдвоенные доски. Если разговор вести не о деревянных конструкциях, то в их качестве используют металлический профиль, железобетонные перемычки и прочее.

Преимущества и недостатки деревянных перекрытий

Говоря о достоинствах межэтажных и чердачных перекрытиях по деревянным балкам, необходимо отметить их небольшой удельный вес. В среднем показатель полезной нагрузки составляет 300-400 кг/м?. У бетонной плиты перекрытия данный параметр в два раза больше. Поэтому, обустраивая деревянную конструкцию, можно уменьшать размеры фундамента и стеновой кладки. А это явная экономия.

Сама конструкция деревянного перекрытия проста, собрать ее своими руками несложно. Главное – учитывать требования технологического процесса и нюансы сборки элементов.

Небольшой удельный вес балок и досок дает возможность сооружать перекрытия без использования спецтехники. То есть, весь строительный материал можно поднять, к примеру, под крышу вручную. И это опять неплохая экономия денежных средств.

Что касается недостатков, то здесь в первую очередь надо отметить свойство пиломатериалов высыхать и коробиться. То есть, такой показатель, как деформативность, у них достаточно высокая. Отсюда и все остальные проблемы:

• вибрация пола во время хождения по нему;
• скрип половиц;
• образование трещин на оштукатуренном потолке нижнего этажа, нередко штукатурка отслаивается, поэтому этот вариант для отделки не рекомендуется;
• нарушение тепло- и звукоизоляционного слоя.

Кроме этого есть и другие минусы: низкая огнестойкость конструкции, возможность заражения вредоносными микроорганизмами. Необходимо добавить, что современный стандарт – это длина бруса 6 м. И если длина пролета окажется больше, то увеличивается трудоемкость процесс за счет наращивания балок.

Расчет размеров деревянного перекрытия

Если говорить конкретно об устройстве деревянного перекрытия, то чаще всего для этого используют именно брус. Его сечение выбирается из расчета величины пролета и нагрузок, которые на него будут действовать. А так как деревянное межэтажное перекрытие является основой для пола, то нагрузки рассчитать непросто. Ведь нельзя точно сказать, какая мебель и в каком количестве будет установлена в комнатах. То же самое касается бытовой техники и людей.

Поэтому специалисты берут так называемый средний показатель, равный 400 кг/см?. А уже отталкиваясь от этого, рассчитывают размеры балок. Есть более простой способ определить параметры перекрытия из бруса, это так называемый табличный вариант. То есть, уже давно опытным путем проведены расчеты, которые заключены в таблицы. В них, как уже было сказано, определяющими факторами выбора сечения балок являются длина пролета и шаг установки.

В таблице длина пролета обозначает расстояние между внутренними плоскостями газобетонных стен. Соответственно балки должны заходить на сами стены минимум на 15 см, максимум на 30. Значит, длина брусов складывается из длины пролета и двух заходов на стены. К примеру, длина пролета – 6 м, значит, длина балки: 7+0,15+0,15=7,3 м.

Монтаж перекрытия из деревянных балок

Перед тем как сделать межэтажное перекрытие из дерева, необходимо по всему периметру дома из газобетона залить армопояс. Это конструкция из железобетона, основная функция которой – равномерно распределить нагрузки от перекрытия и наполнения помещений верхнего этажа на стены здания.

Как залить армопояс

Здесь два варианта:

1. В опалубку.
2. В специальные U-образные блоки.

Первый способ – традиционный. Собирается опалубка с креплением к стенам строения, в которую армирующий пояс будет заливаться толщиною 20-25 см. Предварительно в нее укладывается армирующий каркас из стальной сетки или арматуры.

Второй вариант – использование специальных блоков, которые укладываются на стены точно так же, как обычные. Только в них есть канавки, образующие общую канавку по всему периметру здания. В нее закладывается два-три стержня стальной арматуры и заливается бетонным раствором.

Если U-образные блоки вами не были найдены, то их можно изготовить своими руками из полнотелых блоков. Просто канавку надо вырезать, используя обычную пилу.

Для перекрытия первого этажа применяется опалубочная технология заливки армопояса.

Установка бруса

Ничего сложного в этой операции нет, просто надо учитывать некоторые требования.

1. Все балки до их установки обрабатываются антисептиками и антипиренами.
2. После высыхания концы бруса, которые будут упираться на газобетонную стену, обмазываются битумной мастикой или оборачиваются рубероидом.
3. Укладку начинают с любой стороны перекрытия. Устанавливают два бруса с учетом шага. Они между собой выравниваются в горизонтальной плоскости, и каждый дополнительно по горизонту. Затем производится монтаж всех остальных поочередно с выравниванием каждого.
4. Между уложенными балками по стене заполняются проемы газоблоками. Основное требование – оставлять зазор между блоками и пиломатериалом в пределах 5 см. Это пространство в дальнейшем надо заполнить утеплителем.
5. Поверх бруса укладывается дощатый настил из обрезных досок, который впоследствии покрывается пароизоляцией. На него устанавливаются лаги, между которыми укладывается утеплитель. Сверху слой гидроизоляционной мембраны и чистовой пол в виде досок, фанеры, плит ОСП и прочих листовых или панельных материалов.

Что касается крепления балок к армопоясу, то тут огромный выбор. Сегодня чаще всего используют крепежные уголки и металлические дюбели. Если продумать и учесть заранее шаг установки балок, то еще на стадии заливки армопояса можно в него вмонтировать анкера, на которые балки и будут насажены. Специалисты отмечают, что это самый надежный вариант крепления.

Мансардное перекрытие

Перекрытие между этажами в доме из газобетона – это подчас горизонтальная конструкция между основным домом и мансардой. Отличительных особенностей при сооружении перекрытия в этом месте нет, если мансарда частично собирается из газоблоков. Но если это другой материал, то нужно будет принять во внимание, некоторые нюансы процесса.

Часто мансарда возводится из бруса, потому что в выборе, что лучше – газоблок или брус, предпочтение многие отдают последнему. Сам процесс установки и крепления стеновых бруса от стандартной технологии ничем не отличается. Их укладывают по периметру здания, но крепят к несущим балкам межэтажного перекрытия.

Между собой газоблок и мансардный брус не скрепляются. Здесь идет разговор о блоках, которые уложены между балками перекрытия. Но даже в этом случае первые все равно являются опорой для вторых. То есть, мансардные брус должен плотно ложиться и на газоблок, и на балки перекрытия.

Заключение

На самом деле соорудить межэтажное перекрытие по деревянным балкам в газобетонном доме несложно. Процесс ведется быстро, если все подготовлено и рассчитано. Основное требование производства работ на верхних этажах – это соблюдение правил техники безопасности.

Быстровозводимое деревянное перекрытие в доме из газобетона по деревянным балкам

Газобетон — это современный энергосберегающий материал для строительства дач, домов и коттеджей. Это легкие плиты для возведения стен, которые могут растрескаться от излишнего давления. Именно по этой причине деревянные перекрытия в доме из газобетона – наилучший способ с наименьшими нагрузками. Единственным минусом этого материала является низкая прочность.

Преимущества деревянных перекрытий

Монтировать громоздкое и тяжелое железобетонное армирование не потребуется, если в газобетонном доме выполнять именно по деревянным балкам перекрытия пролета. Ведь деревянные перекрытия отличаются своей легкостью и простотой монтажа.

К достоинствам деревянных перекрытий можно отнести:

• легкий вес;
• большой ассортимент древесины;
• низкая стоимость;
• простой и быстрый монтаж;
• экологичность;
• гибкость в конфигурации.

При монтаже перекрытия на первый этаж, чердак, подвал или подполье необходимо обязательно обрабатывать деревянные элементы противовоспламеняющимися и влагоотталкивающими средствами. Это поможет избежать возникновения грибка и плесени, а также снизит возможность воспламеняемости перекрытий.

К недостаткам следует отнести:

• легковоспламеняемость;
• необходимость в обработке антисептическими и антипиреновыми средствами.

Читать еще:  Вывод вытяжки через отверстие в стене

• битумных средств, праймера;
• рулонного рубероида, битума или толи;
• жидкого гидроизола на битумной основе;
• линокром.

• несущие брусья;
• лаги, утеплитель, звукоизоляция, пароизоляция;
• черновой дощатый настил;
• облицовочное напольное покрытие.

1. Перед монтажом необходимо обязательно пропитывать все деревянные элементы конструкции влаго- и огнестойкими пропитками. Торцы не обрабатываются.
2. Тщательно вымеряются балки и устанавливаются по периметру комнаты так, чтобы с обеих сторон крепления оставалось до 40-50см от размера комнаты. Балкам необходимо придать трапецевидную форму, отпилив её под углом 70 градусов. Этот приём позволит добавить конструкции прочности.
3. Устанавливаем крайние балки строго по уровню и при помощи перпендикулярной балки, центруем их. Торцы балок не должны упираться вплотную. При монтаже необходимо оставлять зазор для вентиляции 2-4 см.
4. Подровняв и установив ровно все балки перекрытия, они фиксируются сухим щебнем. Затем, посадочные гнёзда бетонируются раствором щебня с цементом.
5. После полного высыхания щебенчато-бетонной стяжки, выполняется теплоизоляция. Для этого необходимо устелить слой пенополистирола, или экоавты, также можно использовать керамзит.
6. Поверх теплоизоляционного слоя укладывается гидробарьер. В качестве гидроизола можно использовать: жидкую резину, инъекционные смолы, битумную мастику или бесшовную полимочевину.
7. Затем настилаются лаги. В качестве материала для основы применяют балку толщиной 5 см. Поверх лаг укладывается поперечный слой чернового пола с помощью саморезов. Материал для чернового пола дополнительно обрабатывается антисептиком.
8. Для настила потолка проделываем такие же шаги, что и для устройства пола. Проклеиваем слой гидроизола, закрепляем лаги, переходим к монтажу потолка.
9. Заключительным этапом будет облицовка напольных и потолочных конструкций начисто.

Для его установки требуется присутствие всего двух человек. Еще одно преимущество дерева заключается в его небольшом весе, что очень важно для газобетона.

Деревянные перекрытия в доме из газобетона бывают межэтажные, цокольные и чердачные. Принципиальная разница между ними невелика, но имеются некоторые особенности их обустройства.

Материалы для перекрытия

Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

• Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

• Доски для перекрытия и пола.
• Деревянные лаги.
• Бруски деревянные 5х5 см.
• Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
• Утеплитель типа минеральной ваты.
• Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
• Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
• Цемент и песок для создания армопояса.

Изготовление армопояса

Поскольку газоблоки имеют относительно хрупкую структуру, перед обустройством перекрытия на стенах необходимо сформировать армирующий пояс из железобетона. Он равномерно распределит давящие нагрузки по всей площади стен, а также дополнительно укрепит стены дома.

Для создания армопояса используются U-образные газоблоки, которые укладываются в качестве верхнего ряда. При отсутствии таких блоков, их можно изготовить самостоятельно, вырезав углубления в обычном газобетоне. После укладки U-образных блоков, в углублениях формируется силовой каркас из арматуры. Он состоит из четырех продольных прутов, связанных между собой в единую конструкцию. Под нижнюю арматуру подкладываются кусочки древесины для создания под металлом монолитного слоя бетона.

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Укладка балок

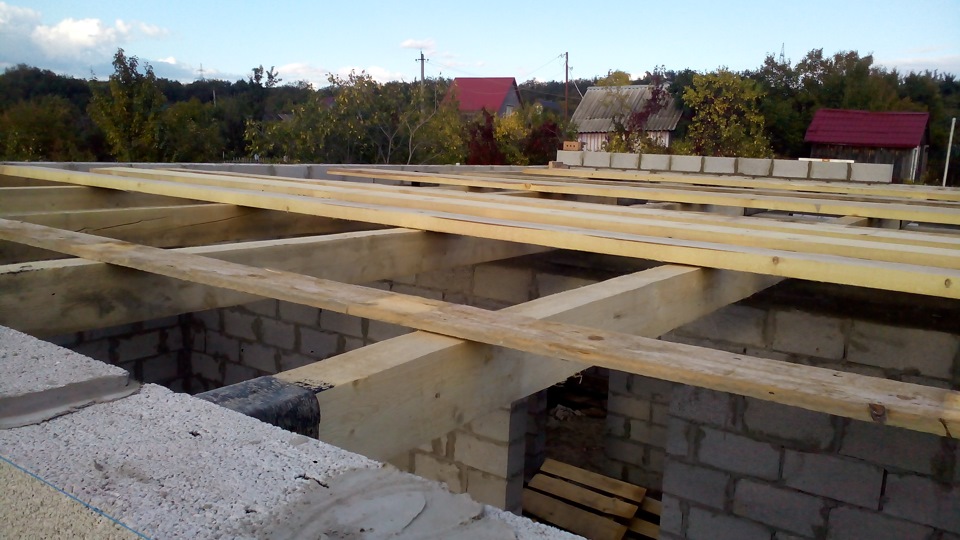

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами. Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

• Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
• Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

Совет: торцы балок нельзя покрывать маслянистыми пропитками или краской. В этом случае будет нарушено испарение влаги из древесины.

• Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
• Балки крепятся анкерными пластинами к армопоясу.
• Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя — от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Устройство чердачного перекрытия

Отличие чердачного перекрытия от межэтажного заключается в отсутствии пола, а также в использовании более толстого слоя теплоизоляции. Если же сверху обустраивается мансарда, то изготавливается и пол.Деревянное перекрытие для стен из газобетонных блоков, при правильной установке, обеспечит надежность и долговечность построенному дому. При этом себестоимость работ и материалов будет гораздо ниже, чем при использовании перекрытий из железобетона.

Деревянные перекрытия в доме из газобетона: преимущества и особенности монтажа

В последнее время очень много домов строится из газобетона. Этот легкий и энергоэффективный стеновой материал обладает доступной ценой, что и сделало его таким популярным. Но высокой прочностью он не отличается, поэтому приходится внимательно выбирать материалы для других несущих конструкций.

Именно поэтому деревянные перекрытия в доме из газобетона используются гораздо чаще, чем монолитные или панельные.

Преимущества деревянных перекрытий

Для разделения этажей и жилых помещений от чердаков и подвалов, применяются как деревянные, так и железобетонные перекрытия. Последние могут быть монолитными (заливными) или панельными (сборными). Они прочнее, надежнее, долговечнее, но как перекрытия для дома из газобетона используются редко.

Панельные перекрытия обладают и таким существенным преимуществом, как высокая скорость монтажа.

Но недостатков у них больше:

• Большой вес железобетонных элементов создает слишком высокую нагрузку на несущие стены и фундамент;
• Он же вынуждает использовать для укладки и транспортировки грузоподъемную технику, увеличивая стоимость монтажа;
• На строительной площадке необходимо выделять площадку для складирования и хранения;
• Плиты перекрытия выпускаются только определенных типоразмеров, что при сложной или нестандартной форме возводимого здания делает их использование невозможным.

У монолитных перекрытий свои плюсы, главный из которых – возможность сделать плиту любой сложной формы. Но общая масса все равно остается слишком большой для хрупких газобетонных стен.

Да и сам процесс заливки очень долгий и трудоемкий, требующий неукоснительного соблюдения технологии, особенно температурного режима.

Для справки. В зданиях с небольшими пролетами допускается устройство монолитных перекрытий, несъемной опалубкой для которых служат деревянные балки и влагостойкая фанера.

Деревянное перекрытие газобетонного дома лишено большинства перечисленных недостатков:

• Оно не создает большой нагрузки на несущие конструкции здания;
• Ему можно придать любую желаемую форму;

• Для его монтажа не нужна тяжёлая строительная техника;
• Сам монтаж не отличается сложностью и выполняется довольно быстро и без оглядки на температуру воздуха;
• Общая цена таких перекрытий ниже, чем железобетонных.

С другой стороны, деревянные конструкции не столь прочны и долговечны, так как подвержены влиянию таких внешних факторов, как сырость, огонь, естественное старение. Но эти недостатки частично нивелируются обработкой деревянных элементов специальными средствами.

Кроме того, защитить их от воздействия изменчивой влажности и температуры воздуха можно с помощью особых изоляционных материалов. Но это уже относится к вопросу технологии устройства деревянных перекрытий, речь о которой пойдет ниже.

Особенности монтажа деревянных балок перекрытий в газобетонном доме

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

Обратите внимание! Длина пролета не должна превышать 6 метров, а максимально допустимый шаг укладки балок – 1,2 метра. При увеличении шага сечение балок должно пропорционально увеличиваться.

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

Совет. Если это не было сделано, балки можно фиксировать к железобетонному основанию стальными уголками с помощью дюбелей. В любом случае весь металлический крепеж должен быть с антикоррозионным покрытием.

TWEETEAM.RU

Полезное о блоках, смесях и добавках в бетон

TWEETEAM.RU

Полезное о блоках, смесях и добавках в бетон

Как Сделать Потолок В Доме Из Газобетона

Деревянное перекрытие в семье из газобетона своими силами (фото)

Строение, выполненное из газобетона, имеет свои конструктивные особенности, требующие особенного внимания при его обустройстве. Изготавливая перекрытие в вашем доме из газобетона, нужно учесть, что материал Такой довольно легкий и мобильный. Потому томные балки в схожем доме категорически не подходят, а хорошим вариантом является деревянное перекрытие. Таковой каркас будет оказывать наименьшую нагрузку на несущие стенки, что гарантирует следующую устойчивость блоков и отсутствие трещинок на стенках.

Преимущества деревянного перекрытия

Не считая легкого веса, у деревянного перекрытия имеется ряд других положительных черт:

• Это полностью экологически незапятнанный материал.
• Цена перекрытия, выполненного из древесной породы, еще ниже, чем каркас из других материалов.
• Смонтировать деревянное перекрытие дома из газобетона на дому совершенно нетрудно и при должном усердии понятны даже новенькому в строительстве. Кроме того работа займет совершенно мало времени не востребует внедрения спецтехники.

Древесная порода – материал «дышащий», что имеет принципиальное значение для правильной влажности и циркуляции воздуха в помещении, и если только перекрытия выполнятся из такового сырья, это значительно сделает лучше локальный климат в комнатах.

Недостатки древесины

Иной раз, у древесной породы, не считая плюсов, имеются и недочеты, которые также нужно учесть, изготавливая перекрытие дома из газобетона.

Сначала Данный материал пожароопасен, что диктует определенные требования к соблюдению техники безопасности в таком доме.

Перекрытие достаточно отлично проводит звуки, потому в процессе монтажа нужно проложить дополнительную звукоизоляцию.

Древесная порода очень подвержена воздействию лишней влажности и даже не любит перепады температур, под действием которых она изменяет свои свойства. Данный момент также следует учесть для возведения.

Дерево. недостаточно крепкий материал, потому, изготавливая из дерева перекрытия дома из газобетона, нужно устанавливать достаточное количество несущих частей.

Подготовка к работам по изготовлению каркаса перекрытия

Читайте также

До того как приступать к выполнению работ, нужно приготовить и сам материал для производства каркаса, и стенки дома. Что существует, что газобетон. не особо крепкий материал, который плохо переносит нагрузки на сжатие, потому его нужно непременно армировать.

В особенности принципиально это для межэтажных каркасов, где относится и деревянное перекрытие в вашем доме из газобетона с подвалом. Такие основания несут на для себя не столько вес материалов, используемых для возведения, однако нагрузку от мебели, установленной дома, и людей, там живущих. При всем этом перекрытия испытывают и вертикальные, и горизонтальные нагрузки, которые потом оказывают свой профессионализм воздействие на газобетонные стенки.

Усиление стен из газобетона

Блоки из газобетона, просто посаженные на раствор либо особый клей, редко когда выдерживают растягивающую нагрузку, потому и делают армирование стенок. При этом данное мероприятие лучше проводить не только лишь перед самой тем, как установить деревянное перекрытие в вашем доме из газобетона, одновременно на протяжении возведения стенок через каждые 4 ряда устанавливаемых блоков. Уже сегодня, схожая процедура воспрепятствует взаимодействию деревянных балок с материалом блоков.

Строим дом из газобетона. День 36-37. Пароизоляция и подготовка под утепление. Все по уму

Строим дом из газобетона. День 36 и 37. На втором этаже доделали стык газобетонной стены и деревянной кровли.

КАК

Как сделать потолок в ванной и в других комнатах дома? Потолок в частном доме (в деревянном доме тоже) можно.

На армирующий пояс впоследствии будут крепиться балки при помощи специальных антикоррозийных пластин. Для того чтобы выполнить армирование, в поверхности блоков прорезаются штробы размером 12х12 мм, в которые и закладывается арматура. В случае применения цементного раствора, в стенах допустимо закладывание арматуры и в шовные промежутки.

Обработка древесины

Кроме подготовки стен необходимо компенсировать все недостатки древесного сырья. Прежде чем изготавливать деревянное перекрытие в доме из газобетона, нужно обработать материал специальными пропитками, предотвращающими гниение, появление грибка и плесени, а также снижающими впитываемость влаги. Все эти средства можно приобрести в магазине строительных материалов или воспользоваться старыми методами проведения антисептической обработки. Например, использовать в качестве гидроизоляции и антисептика битум или мастику. Также рекомендуется покрыть материал средствами, препятствующими возгоранию древесины.

Особенности монтажа

Специфические характеристики древесины определяют некоторые конструктивные решения при изготовлении перекрытия.

В первую очередь все несущие элементы усиливаются при помощи металла, для этого все соединения в перекрытиях закрепляют между собой нержавеющими пластинами. В случае если площадь помещения достаточно большая, необходимо добавить дополнительные элементы типа колонн или ригелей.

Толщина балок рассчитывается в зависимости от планируемой нагрузки плюс 15-20% про запас.

Читайте также

В зависимости от ширины пролета, используемого сорта древесины и нагрузки на деревянное перекрытие в доме из газобетона, рассчитывается расстояние между несущими балками. При этом соблюдается правило: чем больше пролет, тем чаще необходимо устанавливать балки. Это необходимо для исключения прогиба балки под собственным и сопутствующим весом.

Установка несущих балок

Монтаж несущих перекладин является, пожалуй, самой важной работой, от которой впоследствии будет зависеть надежность и долговечность всей конструкции перекрытия.

Для того чтобы установить балки, в блоках их газобетона вырезают специальные ниши, в которые будут уложены перекладины. Конец балки срезают под углом в 75 градусов, а срез обрабатывают любым доступным антисептиком. После чего выполняется гидроизоляция конца перекладины с помощью битума или мастики и его обмотка рубероидом.

Балку укладывают в пазы на стенах, которые также необходимо теплоизолировать минеральной ватой или пенополистиролом, это предотвратит увлажнение древесины. При этом соблюдается зазор в 3 см между концом перекладины и стенками ниши.

После окончательной установки балки на место щели в пазах заливают полиуретановым герметиком или специальным раствором.

Очень длинные перекладины, свыше 4,5 м, при пригибании могут разрушить нижнюю часть ниши, поэтому по краю выполняется фаска в 5 мм.

Обустройство наката и укладка утеплителя

Деревянное перекрытие в доме из газобетона (фото ниже) требует обязательной укладки гидро- и теплоизоляции. Первоначально выполняются поперечины для крепления обшивки. Как правило, используют бруски размером 50х50 мм, поверх которых закрепляются щиты из досок.

По низу брусков выполняют обшивку потолка, при этом чаще всего используется гипсокартон или ДСП. Эти материалы также обладают небольшим весом, да и последующая обработка такого покрытия наиболее предпочтительна при отделочных работах.

Сверху на накат из щитов выкладываются плиты из минеральной ваты или более современного утеплителя – пенополистирола, который выполняет двойную функцию. не только утепления, но и шумоподавления.

Обычно толщина изоляции составляет порядка 10 см, но при выполнении перекрытия между чердаком и этажом, а также в случае необогреваемого подвала, высоту изоляции необходимо увеличить до 20 см. Если используется минеральная вата, дополнительно выполняется пароизоляция, препятствующая увлажнению материала и предотвращающая появление конденсата. В случае применения пенополистирола этот шаг можно пропустить. такой материал сам является отличным гидроизолятором.

Как сделать потолок в доме из газобетона

Для его установки требуется присутствие всего двух человек. Еще одно преимущество дерева заключается в его небольшом весе, что очень важно для газобетона.

Деревянные перекрытия в доме из газобетона бывают межэтажные, цокольные и чердачные. Принципиальная разница между ними невелика, но имеются некоторые особенности их обустройства.

Материалы для перекрытия

Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

• Доски для перекрытия и пола.
• Деревянные лаги.
• Бруски деревянные 5х5 см.
• Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
• Утеплитель типа минеральной ваты.
• Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
• Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.


  Изготовление армопояса

  Поскольку газоблоки имеют относительно хрупкую структуру, перед обустройством перекрытия на стенах необходимо сформировать армирующий пояс из железобетона. Он равномерно распределит давящие нагрузки по всей площади стен, а также дополнительно укрепит стены дома.

  Для создания армопояса используются U-образные газоблоки, которые укладываются в качестве верхнего ряда. При отсутствии таких блоков, их можно изготовить самостоятельно, вырезав углубления в обычном газобетоне. После укладки U-образных блоков, в углублениях формируется силовой каркас из арматуры. Он состоит из четырех продольных прутов, связанных между собой в единую конструкцию. Под нижнюю арматуру подкладываются кусочки древесины для создания под металлом монолитного слоя бетона.

  После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

  Устройство межэтажного перекрытия

  Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

  Примерная схема деревянного перекрытия. Обозначения: 1 —пол ; 2 — гидроизоляция; 3 — утеплитель; 4 — контррейка; 5 — балка; 6 — черновой потолок; 7 — пароизоляция;8 — внутренняя чистовая отделка.

  Укладка балок

  Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

  Установленные деревянные балки

  Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения.

  Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

  • Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
  • Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

  Совет: торцы балок нельзя покрывать маслянистыми пропитками или краской. В этом случае будет нарушено испарение влаги из древесины.

  • Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
  • Балки крепятся анкерными пластинами к армопоясу.
  • Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

  Утепление балок

  Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

  Укладка наката и утепление перекрытия

  Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя — от 10 см.

  Укладка лаг и настил пола

  Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.

  Устройство перекрытия цокольного этажа

  Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

  Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.

  Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

  Устройство чердачного перекрытия

  Отличие чердачного перекрытия от межэтажного заключается в отсутствии пола, а также в использовании более толстого слоя теплоизоляции. Если же сверху обустраивается мансарда, то изготавливается и пол.Деревянное перекрытие для стен из газобетонных блоков, при правильной установке, обеспечит надежность и долговечность построенному дому. При этом себестоимость работ и материалов будет гораздо ниже, чем при использовании перекрытий из железобетона.

  Деревянные перекрытия в доме из газобетона своими руками, схемы, видео

  К преимуществам установки деревянных перекрытий в доме из газобетона относят низкую нагрузку на стены, доступную стоимость стройматериалов, возможность реализации сложных и нестандартных проектов, отсутствие потребности в подъемной технике и простоту монтажа. Технология установки считается простой, особое внимание уделяется правильному распределению нагрузки на блоки, обработке дерева антипиренами и антисептиками и защите конструкции от внешних воздействий.

  1. Необходимые стройматериалы
  2. Технология самостоятельного монтажа
  3. Полезные рекомендации

  Расчет материалов

  Ориентировочная нагрузка на брус и стены составляет 400 кг/м 2 (при необходимости находится ее точное значение путем сложения веса конструкций и мебели). Сечение несущих пиломатериалов подбирается из учета обеспечения прогиба в пределах 1/300 от основного пролета. Допустимая длина деревянной балки при этом равна 6 м, при выборе ее размеров нужно сделать заход на перегородки из газобетона как минимум на 15 см. Рекомендуемый шаг расположения опор варьируется в районе 60-100 см, но не более. Рекомендуем ознакомиться с другими разновидностями межэтажных перекрытий в частных домах.

  	Сечение бруса, мм
  Длина пролета, м	2	3	4	5	6
  При шаге балок в 60 см и принятой по умолчанию нагрузке в 400 кг/м 2	75×100	75×200	100×200	150×200	150×225
  То же, при шаге в 1 м	75×150	100×175	125×200	150×225	175×250
  При шаге в 1 м и расчетной нагрузке на деревянное перекрытие в 150 кг/м 2		50×140	60×180	80×200	100×220
  То же при 200 кг/м 2		50×160	70×180	100×200	140×220
  -/- 250 кг/м 2		60×160	70×200	120×200	160×220
  -/- 300 кг/м 2		70×160	80×200	120×220	200×220

  Нетрудно заметить, что знание точного значения весовых нагрузок позволяет сэкономить на приобретении деревянных балок как минимум на 20 %. Количество остальных пиломатериалов находится из учета площади помещений и размеров лестничного проема (при наличии). При составлении сметы к обязательным расходам относят затраты на обработку древесины антисептиками и антипиренами. Размеры и тип утеплителя подбирают исходя из целевого назначения конструкции: для перекрытия между этажами достаточно 10 см, главной задачей прослойки в данном случае является обеспечение хорошей звукоизоляции, предпочтение отдается дышащим волокнистым материалам. При укладке его на первом этаже (полы по грунту) минимум составляет 20 см, при обустройстве чердака – 15-20.

критерии выбора, нюансы устройства на первом и втором этаже

Кирпичный армопояс отличается от железобетонного меньшей мощностью и весом, и выполняется из 3-5 рядов кладки с перевязкой и армированием в каждом ряду стальной сеткой из проволоки диаметром 4-6 мм и ячейкой 50 мм. По ширине кладка делается равной несущей стене.

Все сказанное ни в коем случае не относится к назначению армирующих сейсмопоясов, которые могут быть необходимы даже зданию из кирпича и монолитного железобетона, при строительстве в районах с сейсмической опасностью.

Материалы для перекрытия

Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

• Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

Таблица размеров балок в зависимости от длины перекрываемого пролета и шага их укладки

• Доски для перекрытия и пола.
• Деревянные лаги.
• Бруски деревянные 5х5 см.
• Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
• Утеплитель типа минеральной ваты.
• Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
• Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
• Цемент и песок для создания армопояса.

Изготовление армопояса

Поскольку газоблоки имеют относительно хрупкую структуру, перед обустройством перекрытия на стенах необходимо сформировать армирующий пояс из железобетона. Он равномерно распределит давящие нагрузки по всей площади стен, а также дополнительно укрепит стены дома.

Для создания армопояса используются U-образные газоблоки, которые укладываются в качестве верхнего ряда. При отсутствии таких блоков, их можно изготовить самостоятельно, вырезав углубления в обычном газобетоне. После укладки U-образных блоков, в углублениях формируется силовой каркас из арматуры. Он состоит из четырех продольных прутов, связанных между собой в единую конструкцию. Под нижнюю арматуру подкладываются кусочки древесины для создания под металлом монолитного слоя бетона.

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Примерная схема деревянного перекрытия. Обозначения: 1 —пол ; 2 — гидроизоляция; 3 — утеплитель; 4 — контррейка; 5 — балка; 6 — черновой потолок; 7 — пароизоляция;8 — внутренняя чистовая отделка.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

Установленные деревянные балки

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами. Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

• Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
• Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

Совет: торцы балок нельзя покрывать маслянистыми пропитками или краской. В этом случае будет нарушено испарение влаги из древесины.

• Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
• Балки крепятся анкерными пластинами к армопоясу.
• Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя — от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.

Виды балок преимущества и недостатки каждого вида

Деревянное перекрытие в доме из газобетона производится следующих видов:

• из цельной древесины;
• двутавровое;
• из клееного бруса.

Из цельного бруса

Конструкции из цельной древесины производятся в процессе распиливания цельного бревна на специальных станках. Затем элементы подсушиваются без специальной термической обработки. На следующем этапе выполняется обработка материалов антисептическими составами и калибровка по заданному размеру.

В завершении изделиям придается четкий контур. Из цельных брусьев, отличающихся повышенной прочностью, создаются конструкции. Длина элементов не должна превышать 5 м, поэтому материалы подходят для коттеджей.

Из клееного бруса

Клееные балки проходят многоэтапный процесс изготовления, повышающий прочность изделий на 50-70%. В изготовлении используются кедр, ель, сосна, лиственница.

Преимущества строительного материала:

1. Балки могут достигать в длину 12 м.
2. Вес изделий небольшой.
3. Срок службы увеличивается, т.к. материалы не деформируются при эксплуатации.
4. Клееные изделия отличаются повышенной огнестойкостью в сравнении с цельной древесиной.
5. Предусмотрена возможность подготавливать элементы разной толщины.
6. Материалы производятся разных уровней прочности. Балки первого сорта подходят для участков с повышенным напряжением, а там, где не предполагается повышенных нагрузок, применяются блоки 2 и 3 сортов.
7. Поверхности блока гладкие, с чистовой обработкой и не требуют дополнительного декорирования.
8. Материал экологичен, не содержит вредных компонентов.

Деревянные двутавровые балки

Балки из древесины двутавровые отличаются повышенной прочностью, надежны, экологичны, эстетичны, долговечны. Материалы состоят из нескольких слоев, обработанных специальными пропитками. В элементах не образуются прогибы, трещины, блоки не рассыхаются при эксплуатации, просты в монтаже.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Ростверк

Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Ростверк ленточного фундамента

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.

Толщина и материал несущей внутренней стены, .

Добрый день!

Дом 2017 г. постройки. ~10м Х 10м.

Фундамент. Глубина 1200мм. Арматура 16-18. Грунт — по словам хозяина под плодородным слоем 200-300мм идет глина.

1-й этаж.

Стены газобетон, D400, Прочность В2, производства UDK.

Армопояс: периметр дома + над всеми перегородками (кроме гостинной) первого этажа, железобетон:

1. над террасой: 400х200. Арматура: диаметр 12мм, три вверху и три внизу.

2. остальные: 200х200. Арматура: диаметр 12мм, две вверху и две внизу.

Стены перегородки 200мм, газобетон. Под перегородками — фундамент, ширина до 500мм.

Перекрытия: деревянные балки, сосна, шаг 600мм (между осями), 100х200мм. Перекрытия опираются на армопояс, в центре дома армопояс делит дом примерно на две равные части. Cо стороны кухни L=4000мм, со стороны гостиной L=4900мм.

2-ой этаж.

Стены газобетон, со стороны боков H=1900мм (стоя на балке перекрытия).

Фронтоны: газобетон

Армопояс: периметр 2-го этажа. Конструкция: железобетон.

Крыша. Мауэрлат закреплен к армопоясу шпильками. Чердак есть.

Стропила построены в виде фермы (? не лазил).

Кровля — металлочерепица.

Вопросы.Сейчас в доме на перекрытие установлены деревянные балки 200Х100, рассматриваю три варианта перекрытий:

1. Оставить деревянные балки

2. Двутавровые балки (без бетона)

3. Двутавровые балки и жб между балками

Берут сомнения в прочности и жесткости конструкции, где центральная ветка армопояса лежит на стене между кухней и гостиной, стена 200мм из газобетона и на которую опираются с двух сторон перекрытия.

1. Как посчитать нагрузку второго этажа на центральную ветку армопояса, которая лежит на стене из газобетона в 200мм? Допустим, исходим из нагрузки в 400кг/м2 (метр квадратный).

2. Достаточно ли такой конструкции для деревянных балок перекрытий и относительно легкого второго этажа (перегородки из гипсокартона)?

3. Нужно ли усилить этот центральный узел, если заменить перекрытие на двутавровые балки и жб между балками, соответсвенно тогда и перегородки на втором этаже делать из газобетона/кирпича.

4. Если стену между кухней и гостиной из газобетона заменить, то чем и как включить в работу новую стену?

добавочный номер | мои четыре стены | Стр. 3

Когда кладка была завершена, плотники смогли приступить к работе. Деревянная стеновая плита прикручивается к блоку с помощью анкеров из смолы Hilti для фиксации резьбовых стержней M12 в блоке. Затем балки прикрепляются к деревянной плите с помощью подвесов для балок. Такой же способ крепления произойдет и на существующей стене. Такой подход помогает минимизировать утечку воздуха. на уровне промежуточного этажа — часто ключевой путь утечки воздуха.

Конструкция пола должна быть закончена на следующей неделе, и ее временно закроют досками, чтобы получить платформу для строительства крыши.

Установив строительные леса, на этой неделе мы завершили возведение стен из блоков. Несмотря на дождь, стены по-прежнему быстро росли, хотя кое-где пришлось немного переориентировать, чтобы держаться под дождем, когда он смыл строительный раствор! Стены доходят до высоты парапета крыши и будут иметь внешнюю изоляцию, при этом изоляция будет проходить через верх парапета, как показано на деталях ниже.

Изоляция начнется в ближайшее время, но пока что приоритетом является внутренний пол, а затем крыша, чтобы мы могли как можно скорее выбраться из этой безумной погоды!

Они говорят, что большая часть работы находится в стадии подготовки, и это было доказано на этой неделе.Стены пристройки росли с поразительной скоростью. Еще больший прогресс был бы достигнут, если бы строительные леса вернулись, когда они сказали, что вернутся! Несмотря на это, мы сейчас всего в 6-7 кварталах от завершения строительства стен.

Внутри пространство выглядит пещеристым, но, как только будет заложен внутренний пол, он снова сузится. На фото выше изображена возводимая кладовая с подпорной стенкой позади нее. Внутренняя лестница будет в пространстве слева от стены кладовой.

Перемычки для задней стены прибыли на этой неделе и были установлены в тот же день. Два из четырех проемов большие: раздвижные / складывающиеся двери (3,2 м) и кухонное окно (2,3 м). Это особые перемычки, которые нужно делать на заказ. Кладка задней стены завершена. На фрагменте чертежа вверху справа показаны отверстия сзади (обратите внимание: некоторые отзывы в этом блоге заключаются в том, что фотографии / рисунки небольшие — вы можете щелкнуть любое изображение, чтобы увеличить его).

Задняя стенка на этой неделе была доведена до уровня перемычки.Глядя на его постройку, мы понимаем, что на самом деле его немного, в основном из-за больших складных дверей, которые будут установлены в столовой. Так что на сборку уйдет всего день. Остальная часть недели была посвящена заливке резервуаров и изоляции под землей (см. Предыдущий пост), работам по дренажу земли и поверхностных вод и подготовке к фасадной стене.

Фундамент фасадной стены заложен в пятницу — последние фундаментные работы! Строительные леса прибыли вчера (суббота) и установили леса сбоку и сзади пристройки.Это позволит построить пристройку на следующей неделе.

К счастью, это была хорошая засушливая неделя, чтобы поставить цистерну на подпорную стенку. Подземный элемент стены должен сохранять водонепроницаемые и газонепроницаемые свойства пола.Мы выбираем самоклеящуюся газонепроницаемую заправочную мембрану Visqueen. Стену сначала обработали битумной грунтовкой (фото слева вверху) и оставили высыхать, а на следующий день заправочная мембрана ушла. Было немного холодно, поэтому самоклеящемуся элементу потребовалась небольшая помощь с кровельным фонарем, чтобы он приклеился к стене, но, в конце концов, это продолжилось.

Изоляция продолжается против заправки. Мы используем Kingspan Styrozone h450R. Мы не можем использовать какие-либо механические крепления для крепления этого утеплителя к стене (так как это нарушит гидроизоляцию).Я разговаривал с Kingspan, чтобы узнать, какие клеи они рекомендуют, но они посоветовали не использовать какие-либо адгезивы (на водной или химической основе). Поэтому мы выбрали дополнительную «жертвенную» недорогую древесноволокнистую плиту, чтобы временно удерживать изоляцию на месте и защищать изоляцию во время засыпки. Вес засыпанного камня и земли после уплотнения прочно удерживает изоляцию на месте. На фотографии (вверху справа) показан вид сверху изоляции от резервуара при засыпке твердой засыпки — абсолютно никаких воздушных зазоров между стеной и изоляцией.

Это было давно, но мы наконец-то вышли из-под земли с новым расширением. Плита пола достаточно затвердела за выходные, поэтому в понедельник первым делом сняли опалубку. Ребята, не теряя времени, взялись за конструкцию подпорной стены.Мы используем полые блоки из плотного бетона с арматурными стержнями. Затем пустоты заполняются прочной бетонной смесью. Подпорная стена имеет высоту примерно 2 метра, а боковая (граничная) стена «ступеньками» соответствует уклону участка (см. Фото ниже, сделанное ранее на этой неделе). Выше удерживающего уровня блоки меняются на аэрированные с использованием блоков Celcon H + H Hi-Strength. Строительство над подпорной стеной запланировано не раньше следующей недели, но даже при довольно ненастной погоде газоблоки поднимаются почти на этаж.

Блоки Celcon, используемые над уровнем земли, имеют гораздо лучшую (более низкую) теплопроводность, чем плотные бетонные блоки, используемые для подпорной стены. При применении внешней изоляции толщиной 120 мм достигается отличный коэффициент теплопроводности стен 0,14 Вт / м²K. Для сравнения: элемент подпорной стены имеет несколько худшие 0,17 Вт / м²K, что по-прежнему очень хорошо. Это значение снова было бы выше (0,19), если бы этот тип стены продолжался над землей — удерживаемая земля, по сути, является еще одним слоем, который помогает минимизировать потери тепла.Для сравнения, действующие Строительные нормы и правила требуют, чтобы коэффициент теплопередачи для новых пристроек не превышал 0,28 Вт / м²K.

После завершения всех подготовительных работ мы готовы к заливке бетона. Сегодня утром первым делом прибыл грузовой автомобиль с насосом, а вскоре за ним — смеситель.

Заливка идет хорошо, но во время выравнивания мы узнаем, что нам немного не хватает. Было заказано правильное количество (7 м³). Мы выяснили, что нам следовало заказать дополнительное количество 0,25 м³, так как есть остаточное количество бетона, которое нельзя откачать из грузовика. Разница компенсируется на месте. Наконец, бетон разглаживается теркой и оставляется для застывания на выходных. Небольшой праздник, поскольку отсюда мы выходим из-под земли (игнорируя обратную засыпку подпорной стены).

После завершения земляных работ и строительства фундамента основное внимание уделяется нижней плите первого этажа. Градуированное твердое основание разложено и утрамбовано. Вдоль края подпорной стены мы ввели изоляционный слой шириной 300 x 100 мм, чтобы уменьшить тепловой мост на краю плиты.Я подумал, что установить эту деталь (показанную желтым на рисунке) будет довольно сложно, так как верх жесткого слоя должен быть идеально утрамбован на одном уровне с верхом изоляционного материала. Но ребята справляются с точной установкой. Поскольку этот изоляционный слой находится под структурным элементом, мы должны были убедиться, что мы используем продукт с хорошей прочностью на сжатие. Мы не смогли получить указанную изоляцию вовремя, поэтому мы заменили пенополистирол Floormate 350, который имеет почти идентичные термические характеристики и характеристики сжатия.

Слой песчаной заглушки покрывает уплотненный хардкор, чтобы защитить влагонепроницаемую мембрану от повреждений проколом. Мы живем в зоне со средним уровнем риска, связанной с радоном, поэтому наша мембрана должна быть влаго- и газонепроницаемой. Красная (изображающая газонепроницаемую) мембрану входит, и большое внимание уделяется тому, чтобы все стыки были внахлест и проклеены достаточной лентой, а отверстия для колонны и грунтовых труб были герметизированы вокруг мембраны и к ней.

Наконец, арматурные стержни и сетка устанавливаются рядом с подпорной стеной (обратите внимание на защитные концы, установленные на сетке, чтобы снизить риск повреждения DPM), и опалубка завершена и готова к заливке бетона.

Единственное подходящее место для хранения добычи из раскопок (см. Предыдущий пост) — это наш палисадник — всего 50 тонн. Не думаю, что в этом году мы будем участвовать в конкурсе «Цветущий палисадник»!

Самосвалы увозили по 10 тонн за раз.Но на момент написания этого у нас еще осталось около 10 тонн.

На этой неделе были раскопаны пристройка на цокольном этаже. Перегрузка 50 тонн заняла всего неделю. На фото выше показан раскопанный участок, на котором будет размещена новая кухня (часть) и лестница.Новая кладовая также будет в этой области — так много тепловой массы для регулирования температуры, что идеально подходит для хранения продуктов и, возможно, небольшого количества домашнего пивоварения!

Слева на фото новые блоки подпорной стены временно используются для поддержки опалубки первой секции опоры вдоль боковой стены. Закрепление будет продолжено на следующей неделе.

Первый блок-ряд уложен поверх грунтовых перемычек. Этот участок (выделен желтым на детали раздела) будет действовать как заслонка для заливки бетонной плиты.Итак, осталось провести еще немного раскопок, а затем можно будет уложить твердое основание для подготовки плиты нижнего этажа.

Руководство по установке балок и блочных перекрытий

Балочные и блочные перекрытия по-прежнему являются наиболее популярной формой полов для нового жилищного строительства.Пол, состоящий из перевернутых тавровых балок из предварительно напряженного бетона и бетонных блоков, позволяет быстро укладывать пол и обеспечивает рабочую площадку для последующих работ. Этот тип бетонного пола требует небольшой подготовки фундамента и устанавливается на DPC на внутренней обшивке, поэтому он является одним из самых экономичных типов сборных железобетонных полов для новых зданий.

Longley’s Beam и блочные перекрытия можно укладывать с минимальными усилиями и максимальной эффективностью. Они обеспечивают немедленную, безопасную рабочую платформу, устойчивую к гниению и огнестойкость.Полностью устранены проблемы, связанные с морозом, движением грунта или пачкой и усадкой глины, а также отсутствием скрипа. Службы, проходящие через пол, можно легко разместить между балками, удалив блоки после окончательного позиционирования служб.

Наши балки изготавливаются из бетона C60 (60 Н / мм2 за 28 дней), предварительно напряженного с помощью стальной проволоки с зазубриной 5 мм. Балки Longley производятся в фиксированных формах в закрытых производственных помещениях, что обеспечивает им превосходную отделку и допуски по размерам.

Балочный и блочный пол легко укладывать, следуя приведенным ниже инструкциям.

Между нижним слоем пола и солумом должно быть предусмотрено минимум 150 мм пространства, а под концами балок должен быть проложен сплошной гидроизоляционный слой.

Газобетонные блоки из заполнителя или бетона, 440 x 215 x 100 мм. Минимальная прочность на сжатие 3.5 Н / мм² или 7,0 Н / мм² при допустимой поперечной нагрузке 3,5 кН на пролете 420 мм.

Для полов в гаражах следует использовать блоки с прочностью на сжатие 7,0 Н / мм2.

Для герметизации швов весь пол должен быть залит острой песчано-цементной смесью с номинальным соотношением 3: 1 как можно скорее после фиксации балок перекрытия и блоков. Нанесите раствор на пол жесткой щеткой после того, как поверхность хорошо «намокнет». Убедитесь, что раствор проникает в швы, обеспечивая жесткую конструкцию.

В качестве отделки пола, наносимой непосредственно на залитый пол, может использоваться ДСП, железобетон с изоляцией, непосредственно стяжка или асфальт.

Заполненные блоки из заполнителя или бетона, 440 x 215 x 100 мм. Минимальная прочность на сжатие 3,5 Н / мм² или 7,0 Н / мм² при допустимой поперечной нагрузке 3,5 кН на пролете 420 мм.

Если пол отделяет жилое помещение от другого жилого помещения, он должен соответствовать Документу E.Это можно сделать, построив Robust Detail E-FC-6 или E-FC-7.

Потолок из гипсокартона легко устанавливается с помощью металлических скоб, деревянных реек 50 x 50 мм и гипсокартона; это неизбежно увеличивает огнестойкость.

Пол с потолком из гипсокартона обеспечивает огнестойкость до 1 часа. Пол, состоящий из расширенных балок Longley, построенных, как указано выше, обеспечивает огнестойкость до 1,5 часов.

Если блоки встроены в несущие стены, их прочность на сжатие не должна быть меньше, чем у блоков, используемых в конструкции стены.

По любым другим вопросам, связанным с установкой балок и блочных перекрытий, наша команда по оценке предоставляет планы проектов балок и блоков с подробным указанием количества и расположения балок. Спрашивайте здесь.

30 октября 2020 г. | 11:32 | Автор: admin

Предварительно напряженные перекрытия балок и блоков — Atlas

Преимущества Beam & Block

• Система Fast Track, быстрая установка
• Всепогодная конструкция
• Рентабельность
• Обеспечивает немедленную рабочую платформу
• Требуются минимальные уровни земляных работ
• Прикладные балки Atlas 600-8000 мм

Бетонные балки и блоки Atlas устанавливаются быстро.Мы предлагаем секции 150 мм и 225 мм. Рабочая площадка предоставляется сразу для Других сделок.

Atlas Concrete предлагает только поставку или услуги по доставке и ремонту.

Бетонный материал Atlas более 40 000 м² от 600 мм до 6 м с шагом 50 мм. В секции глубиной 150 мм на заказ изготавливаются балки 225 мм.

Между нижним слоем пола и солумом должно быть предусмотрено минимум 150 мм свободного пространства, а под балками должен быть проложен сплошной гидроизоляционный слой.

Газобетонные блоки из заполнителя или бетона, 440 x 215 x 100 мм. Минимальная прочность на сжатие 3,5 Н / мм-2 или 7,0 Н / мм-2 с допустимой поперечной нагрузкой 3,5 кН или пролетом 420.

Для полов в гаражах следует использовать блоки с прочностью на сжатие 7,0 Н / мм2.

Для герметизации швов весь пол должен быть залит острой песчано-цементной смесью с номинальным соотношением 3: 1 как можно скорее после фиксации балок перекрытия и блоков. Нанесите раствор на пол жесткой щеткой после того, как поверхность хорошо «намокнет».Убедитесь, что раствор проникает в швы, обеспечивая жесткую конструкцию.

Финишные покрытия, наносимые непосредственно на залитый пол, могут быть: ДСП / стяжка по изоляции, стяжка или асфальт.

Заполненные блоки из заполнителя или бетона, 440 x 215 x 100 мм. Минимальная прочность на сжатие 3,5 Н · мм-2 или 7,0 Н / мм-2 при допустимой поперечной нагрузке 3,5 кН на пролете 420 мм.

Когда пол отделяет жилое помещение от другого жилого помещения, он должен соответствовать Документу E.Это можно сделать, построив Robust Detail E-FC-6 или E-FC-7.

Потолок из гипсокартона легко устанавливается с помощью металлических скоб, деревянных реек 50х50 мм и гипсокартона; это неизбежно увеличивает огнестойкость. Подробную информацию о потолочных зажимах см. На сайте www.atlasconcrete.co.uk.

Пол с потолком из гипсокартона обеспечивает огнестойкость до 1 часа. Расширенная балка, построенная, как указано выше, обеспечивает огнестойкость до 1,5 часа.

Если блоки встроены в несущие стены, прочность на сжатие не должна быть меньше, чем у блоков, используемых в конструкции стены.(применимо как к нижнему, так и к верхнему этажам)

Atlas Concrete Ltd зарегистрированы в CHAS, одобрены Construction Line.

Часть схемы оценки безопасности Greenlight.

Наши балки производятся на основе мокрого литья, что придает им превосходный вид. (Наши балки изготавливаются из бетона C60 (60 нм2 за 28 дней). В производственном процессе используется стальная проволока с зазубринами 5 мм и 7 мм, в зависимости от проектных критериев.

Atlas Concrete имеют сертификаты ISO 9001 и 14001.Сертификат соответствия BSI заводского производственного контроля.

Наш бетонный завод также имеет маркировку BSI Kitemark.

Atlas Concrete Ltd — Вспомогательные продукты

Блоки скольжения 385 x 100 x 40 (балки 150 мм)

Блоки скольжения 385 x 140 x 40 (балки 150 мм)

Блоки скольжения 172 x 98 x 105 (балки 225 мм)

Плотные блоки 100 мм 7N 440 x 100 x 215 (72 шт. В упаковке)

Воздуховоды кирпичные

Потолочные зажимы для балок 150 мм и 225 мм

Одинарные и двойные триммеры для обуви для 150/225 балок

Atlas Concrete также предлагает утепленные блочные полы Tetris или Beamshield.

Позвоните нам по телефону 016973 32585, и мы сможем оценить вашу работу, обсудить ваши требования и даже сообщить график доставки через наш собственный транспортный отдел.

Преимущества перекрытий из балок и блоков

Одно из лучших решений, которое я принял при самостоятельном строительстве собственного дома, — это выбрать балочный и блочный межэтажный перекрытия.

В этой статье я подумал, что смогу расширить эту тему и подробно объяснить, почему эта система является таким хорошим выбором не только на уровне первого этажа, но и для верхних этажей — по крайней мере, там, где это практично для вашей схемы.

Дополнительные опции

После того, как будут установлены опоры, у вас будет выбор с точки зрения того, что вы будете использовать в качестве платформы (надстройки), на которой будет построен ваш дом.

Несколько лет назад самым простым решением было использование деревянных балок, покрытых половыми досками. Но подвесные деревянные конструкции могут быть сквозняками и шумными, поэтому они не подойдут для современных самостоятельных построек, где требуется приличный уровень изоляции и герметичности.

Самый простой вариант на сегодняшний день — это бетонная плита, уложенная поверх утрамбованной жесткости.Последний должен быть покрыт слоем песка (известный как ослепляющий) для защиты от острых краев, а также изоляцией из жесткого пенопласта на влагонепроницаемой мембране.

Хотя это распространенный выбор, потребность в рабочей силе достаточно высока — к тому же вам придется подождать, пока бетон застынет, прежде чем можно будет продолжить работу.

Новые системы появляются постоянно. Полностью интегрированные изолированные плиты в настоящее время являются популярным выбором, например, в эко-домах с высокими техническими характеристиками. Однако еще более распространенным является использование балок и блоков для перекрытий, а также, возможно, промежуточных этажей.

Что такое балка и блок?

Система состоит из серии перевернутых тавровых балок из предварительно напряженного бетона, которые по профилю очень похожи на железнодорожные рельсы. Эти балки обрезаются на заданную длину, определяемую строительными чертежами.

На стройплощадке они укладываются перпендикулярно опорным стенам из блоков, составляющих внутренний лист фундаментов (на уровне первого этажа). Рельсы опираются на влагостойкий слой и имеют подшипник 100 мм; Другими словами, они покрывают всю ширину этого внутреннего полотна блоков.

На этой диаграмме Kingspan показано, как высококачественная изоляция может сочетаться с балочными и блочными перекрытиями в стяжке, чтобы максимизировать эффективность теплого пола

Источник: другие варианты изоляции можно найти в Kingspan

Балки укладываются в подходящих центрах, чтобы их можно было заполнить легким газобетоном стандартного размера или блоками из плотного заполнителя до тех пор, пока не будет покрыта вся площадь плиты. Затем конструкция пола обрабатывается сухой смесью песка и цемента в соотношении 4: 1, чтобы заполнить зазоры.Поскольку это полностью сухой процесс, в котором не требуется раствора или клея, как только плита будет уложена, она мгновенно образует рабочую платформу, готовую для ваших последующих сделок.

Насколько высоки могут быть стены из бетонной кладки? | Журнал Concrete Construction

• Главная>
• Как сделать>
• Насколько высоки могут быть стены из бетонной кладки?

Практические инструкции

Опубликовано: 01 ноября 1988 г.

Q: Планы нового здания предусматривают перегородку толщиной 4 дюйма и высотой 10 футов вокруг сада под открытым небом.На чертежах показано, что бетонная кладка стены не подлежит армированию. Мне это кажется немного высоким для неармированной стены. Существуют ли стандартные требования к конструкции экранных стен?

A: Вы правы. Неармированная бетонная стена-экран толщиной 4 дюйма не должна быть выше 6 футов 8 дюймов, если она не поддерживается сбоку в горизонтальном или вертикальном направлении через каждые 6 футов 8 дюймов. В техническом примечании Национальной ассоциации каменщиков по бетону (NCMA-TEK 5) указано максимальное расстояние между боковыми опорами для различных перегородок.На этих расстояниях должны быть предусмотрены опоры в вертикальном или горизонтальном направлении, но не обязательно в обоих направлениях. Боковая опора может быть получена из стальных швеллеров или балок или железобетонных пилястр. Если боковые опоры не предусмотрены, перегородки из бетонной кладки не могут быть построены выше допустимого расстояния между боковыми опорами.

Минимальная толщина и максимальный пролет для бетонных экранных стен
Строительство	Минимум Номинальная Толщина	Номинальная толщина стенок
		4 «	6 дюймов	8 дюймов
		Максимальное расстояние между боковыми опорами
Несущая
усиленный: *
Внешний	4 «	10 ‘0 «	15 ‘0 «	20 ‘0 «
Интерьер	4 «	16 ‘0 «	24 ‘0 «	32 ‘0 «
Неармированный:
Внешний	4 «	6 ‘8 дюймов	10 ‘0 «	13 ‘8 «
Интерьер	4 «	12 ‘0 «	18 ‘0 «	24 ‘0 «
Несущая
усиленный *	6 «	NR **	12 ‘6 «	16 ‘8 «
Неармированный	6 «		9 ‘0 «	12 ‘0 «

* Общая площадь стали, включая усиление стыка, не менее 0.002 раза больше общей площади поперечного сечения стены, не более двух третей которой может использоваться в вертикальном или горизонтальном направлении. ** Не рекомендуется. Источник: «Бетонные экранирующие стены», NCMA-TEK 5, National Ассоциация бетонных каменщиков, 2302 Horsepen Red., Herndon, VA 22070.

Изоляция блоков и балок | Сен-Гобен Инсулейшн Великобритания

По сравнению с мокрой изоляцией над или под бетонной плитой, подвесные бетонные полы обеспечивают быструю, эффективную и сухую работу.Пол может быть палубой из балок и блоков (также называемых блоками и балками или горшками и балками) или, в более крупных проектах, сборной бетонной доской, установленной на место.

Подходит для использования в проектах, где обычно используется бетонная плита, подвесные бетонные настилы особенно желательны там, где есть неустойчивый грунт, высокий уровень грунтовых вод или слишком много плохой почвы, требующей удаления. Они также упрощают создание ровного пола на участках с чрезмерным уклоном.

Бетонный настил не подвержен риску гниения, как балки подвесного деревянного цокольного этажа, но пустота в черновом полу все же должна вентилироваться, чтобы предотвратить возможное скопление газа.

В блочно-балочном настиле бетонные блоки укладываются между бетонными балками в форме перевернутой буквы «Т» и поддерживаются ими. Чем легче блок, тем больше его вклад в тепловые характеристики пола; Также можно использовать блоки заполнения из пенополистирольного утеплителя.

Установка теплоизоляции под бетонным настилом обычно не является вариантом, поэтому жесткая изоляция устанавливается над настилом. Легкие, жесткие изоляционные плиты из пенополиизоцианурата (PIR), такие как те, которые производит Celotex, являются одними из наиболее термически эффективных и общедоступных изоляционных материалов.Они уменьшают глубину конструкции пола, с ними легко обращаться и укладывать, чтобы быстро изолировать большие площади.

После установки соответствующего разделительного слоя, например тонкого полиэтилена, они легко покрываются бетонной стяжкой или древесно-стружечной плитой с пазом и пазами, готовые к нанесению указанной отделки пола.

Деталь здания предназначена только для иллюстративных целей. Это не совет, и на него нельзя полагаться.

Изоляционные материалы

Планирование стен из сплошных блоков — Руководство DIY

Существует несколько причин, по которым вы можете захотеть построить перегородку из сплошных блоков, а не потенциально более простую и быструю перегородку с каркасом. Массивные стены обеспечат гораздо лучшую звуко- и теплоизоляцию, чем каркасная стена (даже если на каркасной стене установлена ​​изоляция), и, безусловно, они будут более прочными.Стена из массивных блоков также может обеспечивать, по крайней мере, некоторый уровень поддержки для комнат выше, хотя ее не следует рассматривать как несущую стену или несущую стену. Это руководство проведет вас через этапы планирования сплошной блочной перегородки. Чтобы получить полное руководство по строительству прочной блочной стены, щелкните здесь.

Здание с блоком или стержнем?

Прежде чем приступить к строительству прочной блочной стены, подумайте, почему вы хотите использовать этот материал.

• Вам также следует учитывать строительные нормы и правила в вашем районе, будь то строительство из блоков или деревянных гвоздей.Поскольку стена не несущая, вам, вероятно, не потребуется разрешение, но всегда лучше позвонить, чтобы проверить.

Шаг 1 — Размещение стены из блоков

Шаг 2 — Строительство из деревянного пола

Если вы планируете строительство из деревянного пола, вам нужно будет убедиться, что пол способен выдержать немалый вес массивной блочной стены. Используйте детектор шпилек, чтобы найти балки пола, и попытайтесь расположить стену прямо над балкой в ​​том же направлении.Если стена восстанавливается там, где раньше стояла, под полом может быть усиленная балка.

Если стена из блоков проходит по балкам пола, вы можете использовать деревянную подошву (как при строительстве стены с гвоздями) для распределения веса. В этом случае убедитесь, что древесина, используемая для подошвы, имеет ту же ширину, что и блоки, которые вы используете. Если вы не уверены, сможет ли ваш деревянный пол выдержать стену из блоков, поговорите со строительным специалистом или специалистом по планированию.

Шаг 3 — Планирование проемов

Если в стене из массивных блоков должны быть проемы, например дверной проем, вы должны спланировать их положение, прежде чем начинать укладку блоков.Убедитесь, что вы знаете, какой ширины она должна быть для двери, которую вы планируете использовать (включая дверную накладку).

Вам также необходимо поддержать блоки над верхней частью дверного проема перемычкой. Поскольку стена не будет несущей, это может быть простая бетонная перемычка или, если хотите, более прочная металлическая. Бетонные перемычки, как правило, являются самым дешевым типом для покупки. Это нужно будет сделать, даже если в проем будет вставлена ​​дверь и дверная накладка.

Шаг 4 — Учитывайте время постройки

Даже для короткого пролета строительство прочной стены из блоков является сложной задачей.Вы должны запланировать потратить как минимум два полных дня только на строительство самой стены, с дополнительным временем, добавленным на подготовку, штукатурку и снятие пленки, установку любых дверей и отделку. Полнобетонные блоки могут быть тяжелыми, поэтому после 5-6 курсов необходимо дать раствору высохнуть в течение ночи. Если вы этого не сделаете, стена может рухнуть или сдвинуться под собственным весом. Однако, если вы используете легкие теплоизоляционные блоки, вы можете построить от пола до потолка за один день.

Если у вас нет опыта укладки блоков, гораздо лучше запланировать более длительный период строительства, чтобы вы могли не торопиться и, надеюсь, избежать ошибок.

Шаг 5 — Выбор строительных материалов

Если пол достаточно прочный, вы можете использовать твердые бетонные блоки для строительства стены. Обычно это самый дешевый вариант. Если вы беспокоитесь о прочности пола или особенно беспокоитесь о теплоизоляции, вы можете использовать легкие теплоизоляционные блоки. Дополнительным преимуществом их использования является то, что с ними намного легче работать, и сборка должна выполняться быстрее.

Оценить, сколько блоков вам понадобится, довольно просто.Измерьте высоту и ширину комнаты, которую будет перекрывать стена. Умножьте два измерения, чтобы получить площадь стены (например, 3 м х 4 м = 12 квадратных метров). Теперь измерьте ширину и высоту блока и таким же образом умножьте размеры. Разделите площадь стен на площадь блоков, чтобы узнать, сколько блоков вам нужно. Если вы не уверены, есть несколько онлайн-калькуляторов строительных материалов, которые помогут вам. Добавьте примерно 10% к общему количеству блоков, чтобы учесть обрезанные блоки, поломки или повреждения.

Раствор можно готовить в мешках, и в большинстве случаев вам понадобится только раствор общего назначения. Информация на сумке должна давать оценку того, для скольких блоков будет подходить ее содержимое. Если нет, обратитесь к продавцу строителей за советом по количеству. При замешивании строительного раствора смешивайте ровно столько, сколько вы можете использовать, прежде чем он начнет высыхать. При высыхании раствор держится хуже, чем при первом замешивании.

Инструменты, которые вам понадобятся

Помимо блоков и раствора, есть несколько других инструментов, которые вам обычно понадобятся для правильного строительства прочной блочной стены.

Точечная доска — Для удержания раствора при укладке.

Лопата — Для замешивания раствора.

Spirit Level — Для проверки того, что стена ровная и прямая.

Стеновые профили — Для привязки стены к существующим стенам.

Крепления для стен — Для крепления стены к существующим стенам.

String Line — для определения прямой линии.

Мастерок для кирпича — Для нанесения раствора на блоки.

Болстерное долото — Для резки блоков.
