Гост 13579 78 блоки фундаментные: размеры ГОСТ 13579-2018 (13579-78), технические условия

Содержание

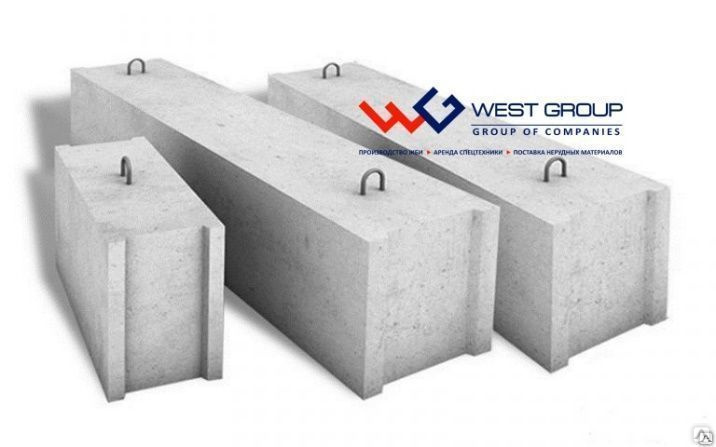

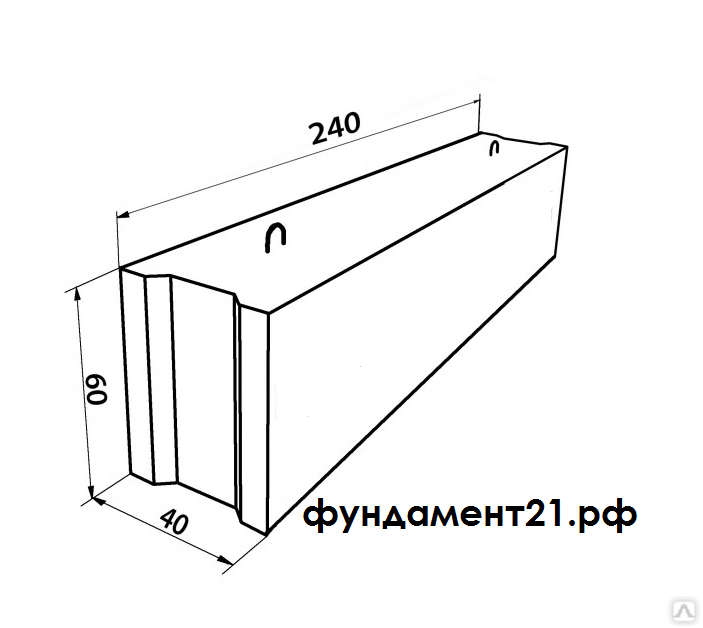

Блок фундаментный ФБС-24-4-6т стеновой ГОСТ 13579-78 в Кирове за 2 262.63 руб. в наличии

Блок для стен подвалов ФБС-24-4-6т ГОСТ 13579-78 – железобетонная сплошная плита в форме прямоугольного параллелепипеда из тяжелого бетона. Это популярный и достаточно качественный стройматериал, который применяется не только частными домовладельцами, но и крупными застройщиками в промышленных масштабах.
Все характеристики и размеры соответствуют ГОСТ 13579-78. Марка бетона: М-100 (F-100; W3). Фундаментные блоки оснащены монтажными петлями для удобства монтажа при помощи автокрана.

Применение блоков при сооружении стен подвалов позволяет в кратчайшие сроки возводить «нулевой» цикл любой глубины и конфигурации с учетом геологических условий местности.

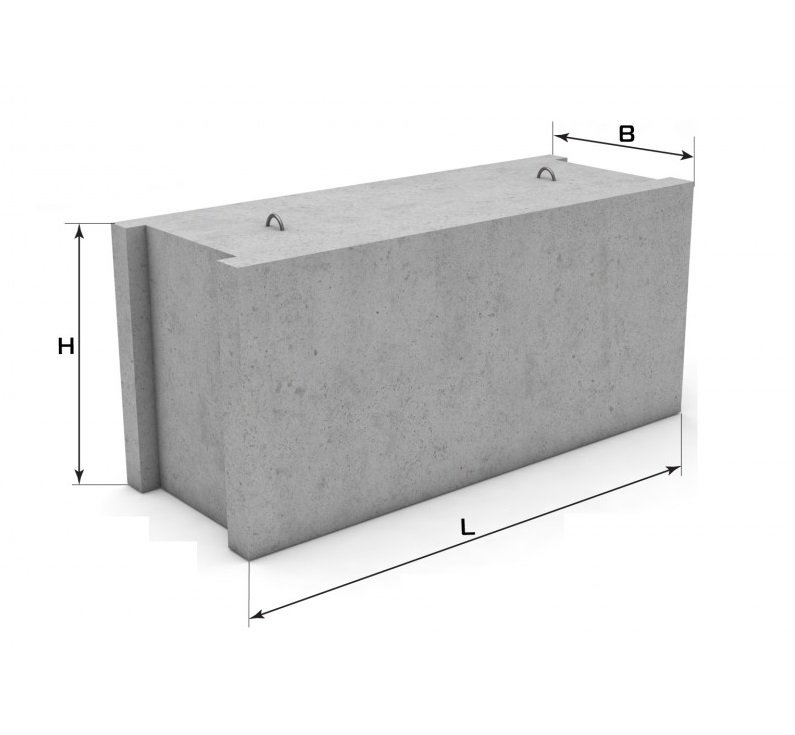

Расшифровка маркировки изделия:

ФБС — фундаментные блоки стеновые
1-я цифра — округленная до ближайшего значения длина плиты, дм
2-я цифра — округленная до ближайшего значения ширина плиты, дм
3-я цифра — округленная до ближайшего значения высота плиты, дм
т – вид бетона

Блоки ФБС предназначены для конструкций зданий и сооружений разного назначения, работающих при систематических воздействиях температуры не выше +50°С не ниже -70°С.
Железобетонные блоки подойду не только для возведения фундамента: с из помощью также можно укладывать цокольный этаж или же подземные части (подвал) дома.

Бетон М100 имеет прочность — В7,5 (98 кг/см2) и соответствует классу водонепроницаемости W3 и морозостойкости F100.
Классы морозостойкости и водонепроницаемости определяются используемыми наполнителями.
Бетон М100 способен служить долго и сохранять при этом высокую прочность и хорошие технические качества.

Преимущества блоков для стен подвалов ФБС-24-4-6т ГОСТ 13579-78:

Высокий уровень прочности, долговременная эксплуатация в различных климатических зонах.
Блочный фундамент пригоден для грунтов с разной степенью усадки.
Кладочные швы обеспечивают фундаменту ценную гибкость и подвижность, он не будет деформироваться со временем от вибрации грунта.
Стойкость материала к биологическим факторам (грибок, плесень, воздействие всевозможных микроорганизмов).
Влаго- и морозоустойчивость.
Устойчивость к агрессивным средствам, что позволяет устанавливать строительное основание в почвах с повышенными показателями кислотности.
Экономичность сравнительно с другими материалами, сокращение бетонно-цементных работ.

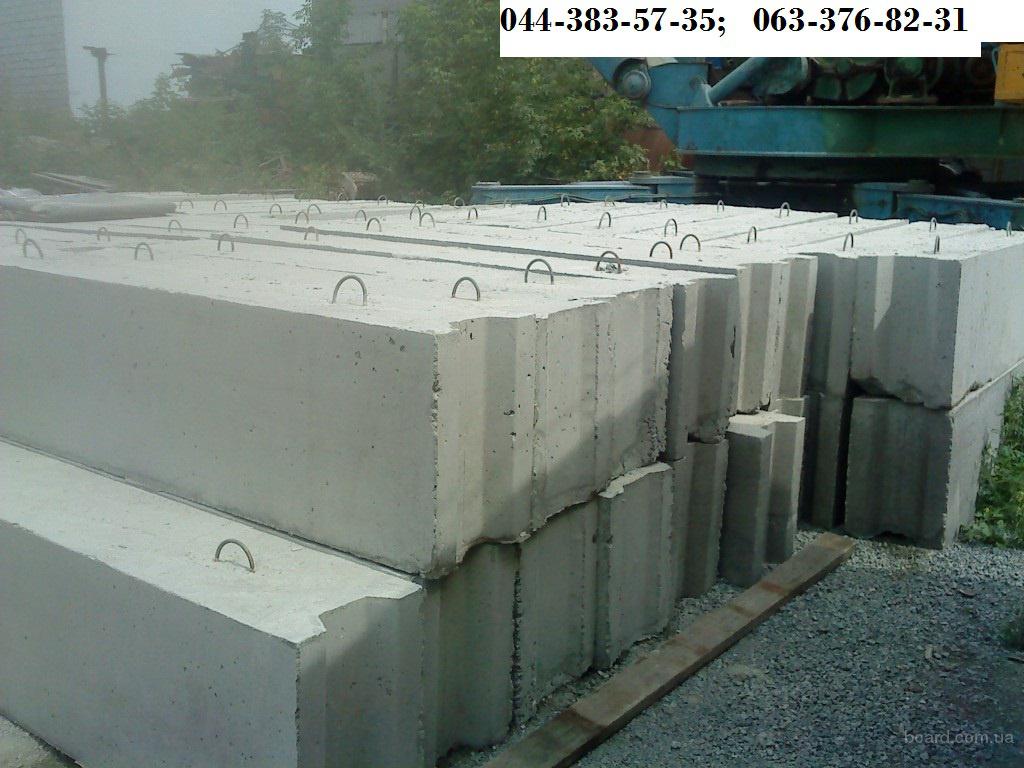

Легкость монтажа за счет наличия специальных петель, облегчающих укладку конструкций.
Минимальные сроки монтажа. Возводить фундамент можно при любых погодных условиях.

Фундамент – важная часть постройки, даже ключевая. Если он будет сделан из некачественных материалов или с допущением ошибок, то впоследствии может быть нарушена геометрия строения, что поставит под угрозу его целостность. Для того чтобы избежать подобных сценариев, для строительства должен быть выбран качественный строительный блок.

Выбор фундаментного блока определяется геологическими и гидрогеологическими условиями, назначением здания и величиной нагрузки.

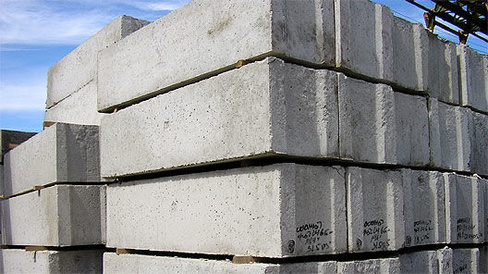

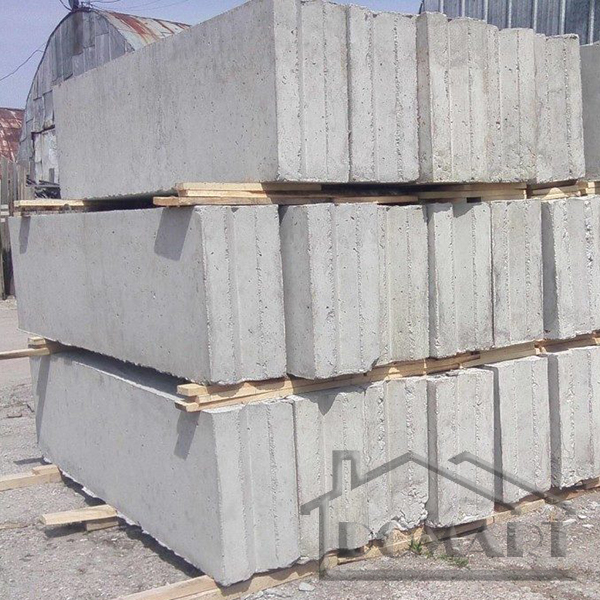

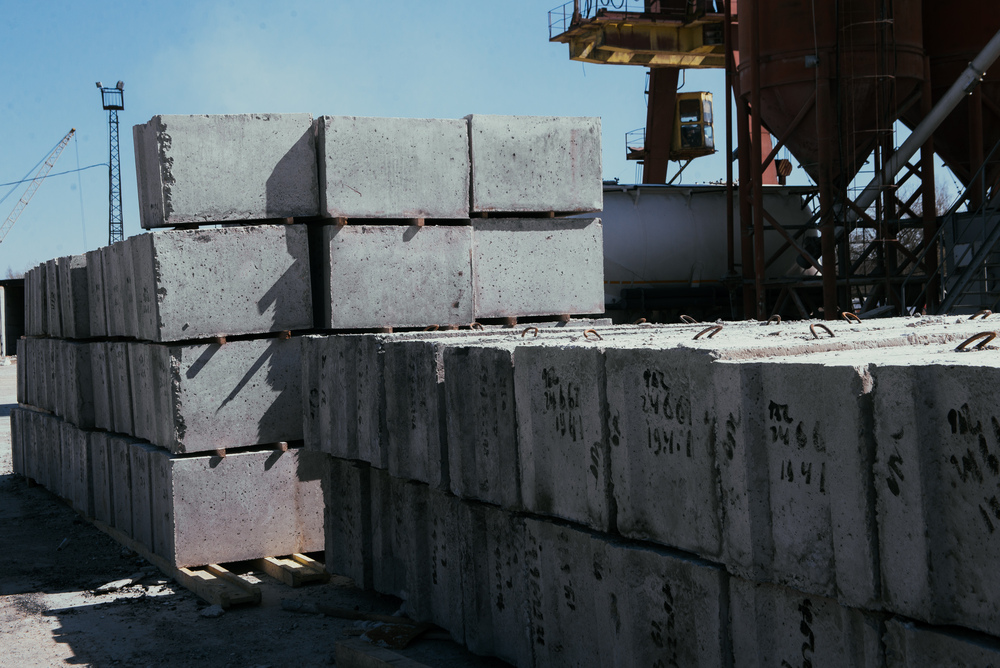

Фундаментные блоки ФБС — одни из самых распространенных изделий ЖБИ.
Производство железобетонных изделий по ГОСТ гарантирует соответствие нормативных требований к прочности на сжатие, морозостойкости, водонепроницаемости фактическим показателям качества и долгий срок эксплуатации при рабочих нагрузках.

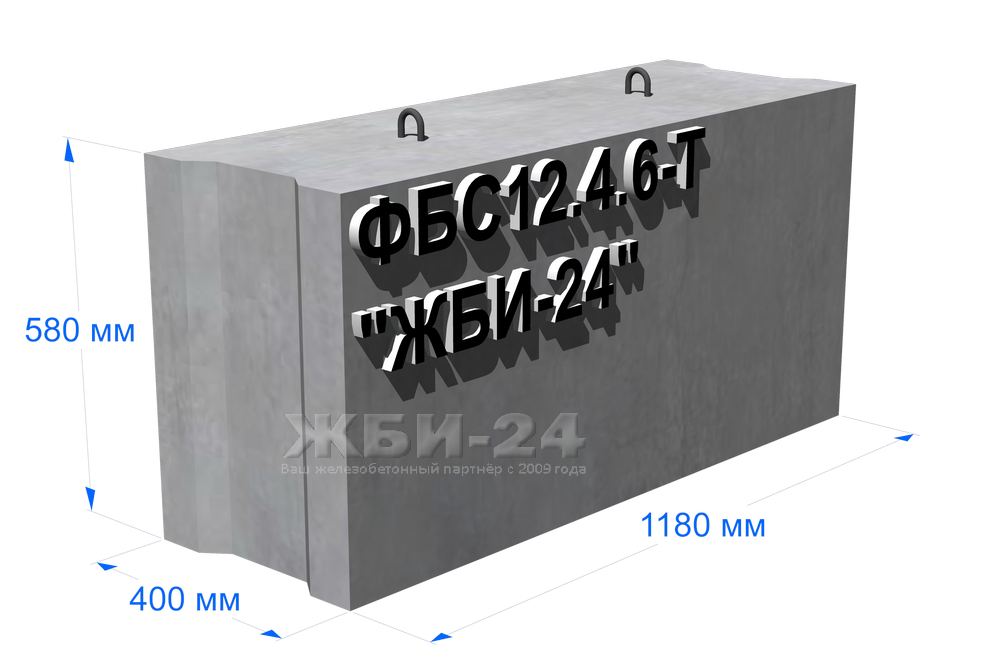

Блок фундаментный ФБС-12-4-6т стеновой ГОСТ 13579-78

Блок для стен подвалов ФБС-12-4-6т ГОСТ 13579-78 – железобетонная сплошная плита в форме прямоугольного параллелепипеда из тяжелого бетона. Это популярный и достаточно качественный стройматериал, который применяется не только частными домовладельцами, но и крупными застройщиками в промышленных масштабах.
Все характеристики и размеры соответствуют ГОСТ 13579-78. Марка бетона: М-100 (F-100; W3). Фундаментные блоки оснащены монтажными петлями для удобства монтажа при помощи автокрана.

Расшифровка маркировки изделия:

ФБС — фундаментные блоки стеновые
1-я цифра — округленная до ближайшего значения длина плиты, дм
2-я цифра — округленная до ближайшего значения ширина плиты, дм
3-я цифра — округленная до ближайшего значения высота плиты, дм
т – вид бетона

Преимущества блоков для стен подвалов ФБС-12-4-6т ГОСТ 13579-78:

Высокий уровень прочности, долговременная эксплуатация в различных климатических зонах.
Блочный фундамент пригоден для грунтов с разной степенью усадки.
Кладочные швы обеспечивают фундаменту ценную гибкость и подвижность, он не будет деформироваться со временем от вибрации грунта.
Стойкость материала к биологическим факторам (грибок, плесень, воздействие всевозможных микроорганизмов).
Влаго- и морозоустойчивость.
Устойчивость к агрессивным средствам, что позволяет устанавливать строительное основание в почвах с повышенными показателями кислотности.
Экономичность сравнительно с другими материалами, сокращение бетонно-цементных работ.
Легкость монтажа за счет наличия специальных петель, облегчающих укладку конструкций.
Минимальные сроки монтажа. Возводить фундамент можно при любых погодных условиях.

Блок фундаментный ФБС-9-4-6т стеновой ГОСТ 13579-78 в Иркутске за 1 062.69 руб. в наличии

Блок для стен подвалов ФБС-9-4-6т ГОСТ 13579-78 – железобетонная сплошная плита в форме прямоугольного параллелепипеда из тяжелого бетона. Это популярный и достаточно качественный стройматериал, который применяется не только частными домовладельцами, но и крупными застройщиками в промышленных масштабах.
Все характеристики и размеры соответствуют ГОСТ 13579-78. Марка бетона: М-100 (F-100; W3). Фундаментные блоки оснащены монтажными петлями для удобства монтажа при помощи автокрана.

Расшифровка маркировки изделия:

ФБС — фундаментные блоки стеновые
1-я цифра — округленная до ближайшего значения длина плиты, дм
2-я цифра — округленная до ближайшего значения ширина плиты, дм
3-я цифра — округленная до ближайшего значения высота плиты, дм
т – вид бетона

Преимущества блоков для стен подвалов ФБС-9-4-6т ГОСТ 13579-78:

Высокий уровень прочности, долговременная эксплуатация в различных климатических зонах.
Блочный фундамент пригоден для грунтов с разной степенью усадки.
Кладочные швы обеспечивают фундаменту ценную гибкость и подвижность, он не будет деформироваться со временем от вибрации грунта.
Стойкость материала к биологическим факторам (грибок, плесень, воздействие всевозможных микроорганизмов).
Влаго- и морозоустойчивость.
Устойчивость к агрессивным средствам, что позволяет устанавливать строительное основание в почвах с повышенными показателями кислотности.
Экономичность сравнительно с другими материалами, сокращение бетонно-цементных работ.
Легкость монтажа за счет наличия специальных петель, облегчающих укладку конструкций.
Минимальные сроки монтажа. Возводить фундамент можно при любых погодных условиях.

ГОСТ 13579 78 Плиты железобетонные для ленточных фундаментов. Бетонные блоки для стен подвала

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

ГОСТ 13579-78

Госстрой СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.79

Настоящий стандарт распространяется на блоки из тяжелого бетона, а также легкого и плотного силикатного бетона средней плотностью не менее 1800 кг/м 3 и предназначенные для стен подвалов и технических подпольев зданий. В качестве фундамента можно использовать монолитные блоки.

(Измененная редакция, Дополнение №1).

1.1. Блоки делятся на три типа:

ФБС — твердый;

ФБВ — сплошной с вырезом для прокладки перемычек и прохождения коммуникаций под перекрытиями подвалов и технических подпольев;

FBP — пустотный (с открытыми пустотами).

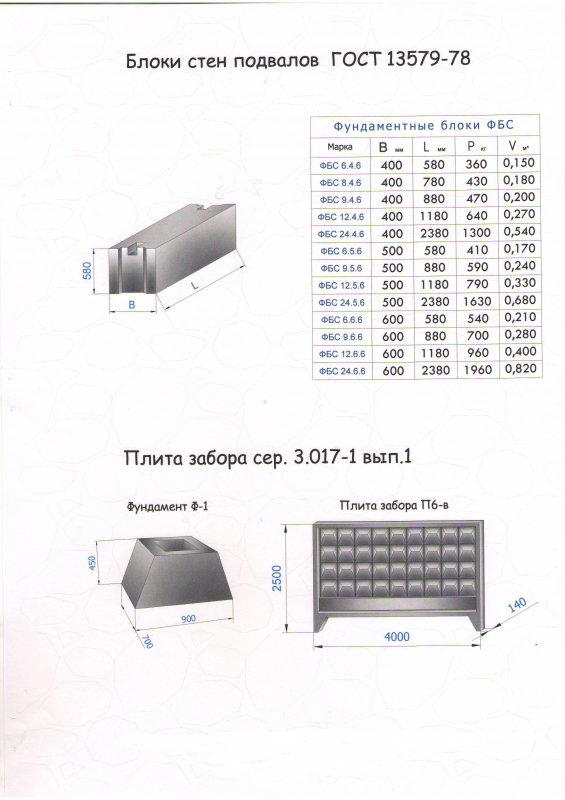

1.2. Форма и размеры блоков должны соответствовать указанным на — и в табл. 1.

Таблица 1

Блочный	Основные размеры блока, мм
	Длина л	Ширина б	Высота ч

Блоки типа FBS

А. Блоки шириной 300 мм

При соответствующем обосновании допускается применение блоков из бетона классов прочности на сжатие, отличных от указанных в -. При этом во всех случаях класс бетона по прочности на сжатие следует принимать не выше В15 и не ниже:

В3,5 — для блоков из тяжелого и легкого бетона;

В12,5 — для блоков из плотного силикатного бетона.

Примечание. В условном обозначении блоков из бетона классов прочности на сжатие, отличных от указанных в -, перед буквой, характеризующей марку бетона, следует проставлять соответствующий цифровой индекс.

1.5. Расположение монтажных петель в блоках должно соответствовать указанному на -. Конструкции монтажных петель приведены в.

Допускается установка монтажных петель в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и заподлицо с его верхней плоскостью.

1,3 — 1,5.

Марка блока	Класс прочности бетона на сжатие	Монтажная петля		Расход материалов		Масса блока (справочная), т
Марка блока	Класс прочности бетона на сжатие	Торговая марка	Количество	Бетон, м 3	Сталь, кг	Масса блока (справочная), т

Примечание. Масса блоков дана для тяжелого бетона средней плотностью 2400 кг/м 3 .

2.7. Значение нормированной отпускной прочности бетонных блоков (в процентах от класса прочности на сжатие) следует принимать равным:

50 — для тяжелого бетона и легкого бетона класса В12,5 и выше;

70 — для тяжелого бетона класса В10 и ниже;

80 — для легких бетонов класса В10 и ниже;

100 — для плотного силикатного бетона.

При поставке блоков в холодное время года допускается увеличение нормируемой отпускной прочности бетона, но не более значений (в процентах от класса прочности на сжатие):

70 — для бетона класса В12,5 и выше;

90 — для бетона класса В10 и ниже.

Значение нормированной отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.0.

Поставка блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу прочности на сжатие, осуществляется при условии, что изготовитель гарантирует достижение бетоном требуемой прочности в расчетном возрасте, определяемом по результатам испытаний контрольных образцов изготавливается из бетонной смеси рабочего состава и хранится в условиях по ГОСТ 18105.

2,5 — 2,7. (Измененная редакция, Дополнение No.1).

2.8. При доставке блоков потребителю влажность легкого бетона не должна быть более 12 %.

(Измененная редакция, Дополнение №1).

2.9. Монтажные петли блоков следует выполнять из стержневой горячекатаной гладкой арматуры класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Ац-II марки 10ГТ по ГОСТ 5781.

Арматура из стали марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже минус 40°С.

2.10. Отклонение конструктивных размеров блоков не должно превышать, мм:

по длине 13

по ширине и высоте 8

по размеру выреза 5

2.11. Отклонение от прямолинейности профиля поверхностей блока не должно превышать 3 мм по всей длине и ширине блока.

(Исправленное издание).

2.12. Установлены следующие категории поверхностей из бетонных блоков:

А3 — лицевая, предназначенная под покраску;

А5 — лицевая, предназначенная для отделки керамической плиткой, уложенной на слой раствора;

А6 — передний, необработанный;

А7 — нелицевая, не видна в условиях эксплуатации.

Требования к качеству поверхностей блоков по ГОСТ 13015.0.

(Измененная редакция, Дополнение №1).

2.13. (Исключено, Изменение № 1).

2.14. В бетоне блоки, взятые в соответствии с гл. 3, трещины не допускаются, за исключением местной поверхностной усадки, ширина которой не должна превышать 0,1 мм в блоках из тяжелого и плотного силикатного бетона и 0,2 мм в блоках из легкого бетона.

(Измененная редакция, Дополнение №1).

2.15. На монтажных петлях не должно быть наслоений бетона.

3.1. Приемку блоков следует производить партиями в соответствии с требованиями ГОСТ 13015.1 и настоящего стандарта.

3.2. Приемку блоков по морозостойкости и водонепроницаемости бетона, отпускной влажности легкого бетона, а также по водопоглощению бетона блоков, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результатам периодических испытаний.

3.3. Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляются данные требования, следует проводить не реже одного раза в 3 месяца.

3.4. Отпускную влажность легкого бетона следует контролировать не реже одного раза в месяц по результатам испытаний образцов, отобранных из трех готовых блоков.

Оценку фактической влажности выпуска следует проводить по результатам проверки каждого контролируемого блока по средней влажности проб, отобранных из него.

3.5. Приемка блоков по прочности бетона (класс бетона по прочности на сжатие и отпуск), соответствие монтажных петель требованиям настоящего стандарта, точность геометрических параметров, ширина раскрытия технологических трещин и категория поверхности бетона блоков следует проводить по результатам приемочных испытаний.

3.6. Приемку блоков по точности геометрических параметров, категории поверхности бетона и ширине раскрытия технологических трещин следует проводить по результатам выборки.

3.7. Приемку блоков по наличию монтажных петель, правильности нанесения маркировки и знаков следует проводить путем сплошного контроля с отбраковкой блоков, имеющих дефекты, по заданным показателям.

сек. 3. (Измененная редакция, Изменение № 1).

4.1. Прочность бетона на сжатие следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранящихся в условиях, установленных ГОСТ 18105.

При испытании блоков неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или механическими приборами по ГОСТ 22690, а также другими методами, предусмотренными стандартами на испытания бетона методы.

(Измененная редакция, Дополнение №1).

4.2. (Исключено, Изменение № 1).

4.3. Марку бетона по морозостойкости следует определять по ГОСТ 10060.

4.4. Водостойкость бетонных блоков следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.

(Измененная редакция, Дополнение №1).

4.4.1. (Исключено, Изменение № 1).

4.5. Водопоглощение бетонных блоков, предназначенных для эксплуатации в агрессивной среде, следует определять в соответствии с требованиями ГОСТ 12730.0 и ГОСТ 12730.3 на серию образцов, изготовленных из бетонной смеси рабочего состава.

(Измененная редакция, Дополнение №1).

4.6. (Исключено, Изменение № 1).

4.7. Влажность легких бетонов следует определять по ГОСТ 12730.0 и ГОСТ 12730.2 путем испытания образцов, отобранных из готовых блоков.

Из каждого блока следует взять не менее двух проб.

Допускается определять влажность бетонных блоков диэлектрическим методом по ГОСТ 21718.

(Измененная редакция, Дополнение №1).

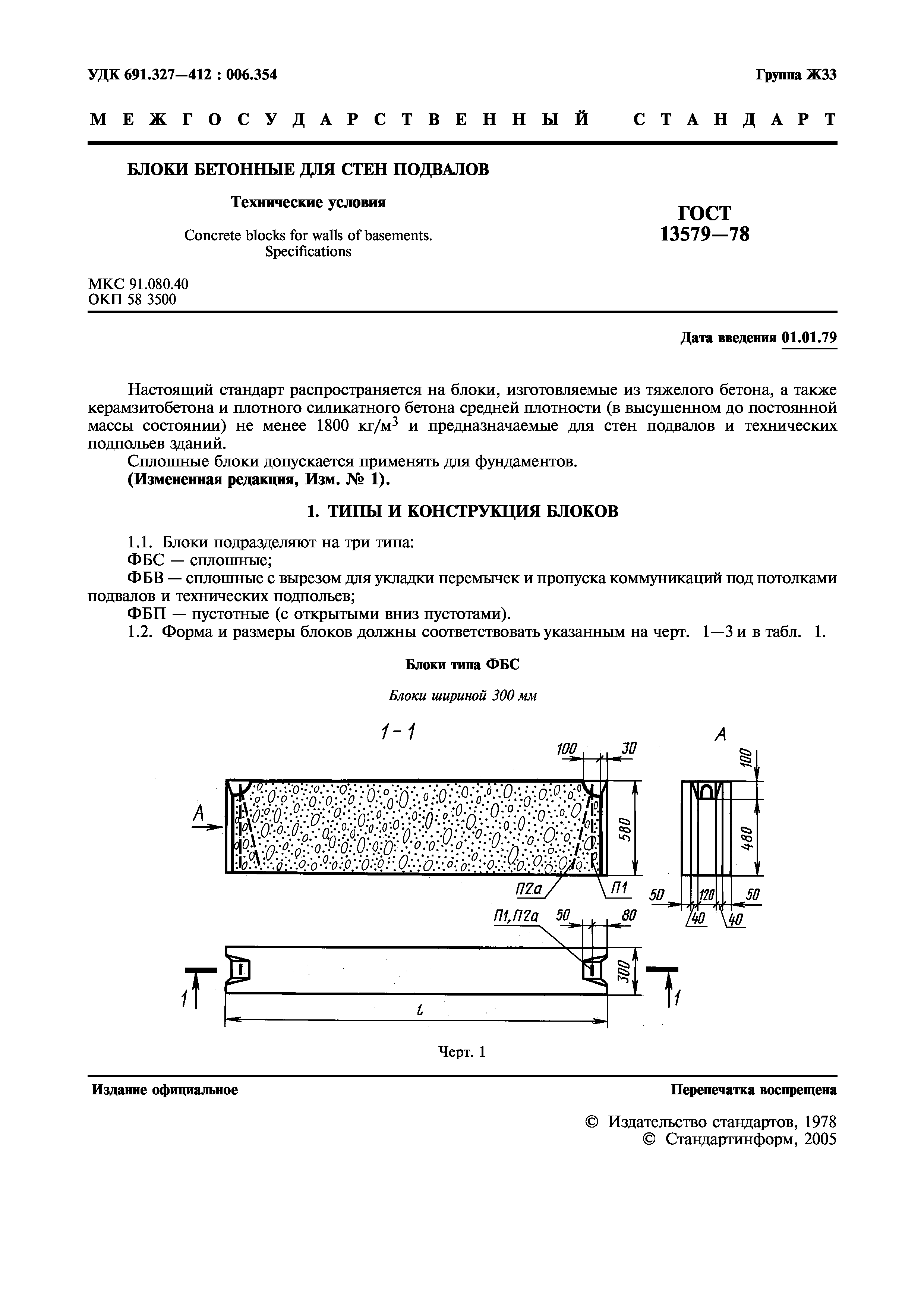

ГОСТ 13579-78

УДК 691.327-412:006.354

Группа W33

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЕТОННЫЕ БЛОКИ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

Блоки бетонные для стен подвалов.

дата введение 1979-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН

Центральный научно-исследовательский и проектный институт типового и опытного проектирования жилья (ЦНИИЭП Жилища) Госгражданстрой

Всесоюзный научно-исследовательский институт заводской технологии сборных железобетонных конструкций и изделий (ВНИИжелезобетон) Министерства промышленности строительных материалов СССР

ВНЕСЕН Государственным комитетом по строительству и архитектуре при Госстрое СССР

2.УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30.12.77 № 234

3. ВЗАМЕН ГОСТ 13579-68

4. СПРАВОЧНАЯ НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

	Артикул		Артикул
ГОСТ 5781-82		ГОСТ 13015.0-83		ГОСТ 13015.1-81		ГОСТ 13015. 2-81
ГОСТ 10060.3-95		ГОСТ 13015.3-81			ГОСТ 18105-86
ГОСТ 12730.0-78
ГОСТ 12730.2-78
ГОСТ 12730.3-78		СНиП 2.03.01-84
ГОСТ 12730.5-84		СНиП 2.03.11-85

5. ИЗДАНИЕ (ноябрь 2001 г.) с Изменением № 1, утвержденным в ноябре 1985 г. (ИУС 3-86)

Настоящий стандарт распространяется на блоки из тяжелого бетона, а также керамзитобетона и плотного силикатного бетона средней плотности (высушенные до постоянной массы) не менее 1800 кг/м 3 и предназначенные для устройства стен подвалов и технических подпольев зданий.

Для фундаментов можно использовать сплошные блоки.

1. ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ

1.1. Блоки делятся на три типа:

ФБС — твердый;

FBP — пустотный (с открытыми пустотами).

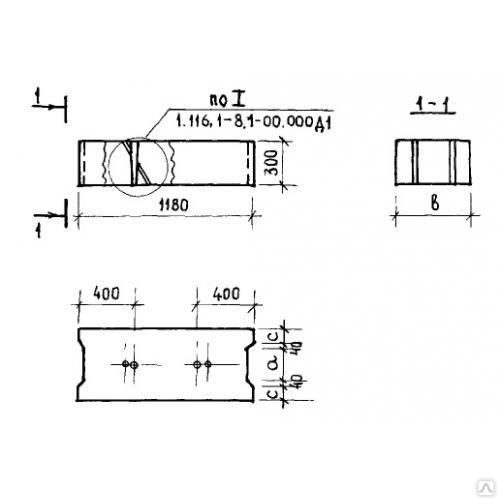

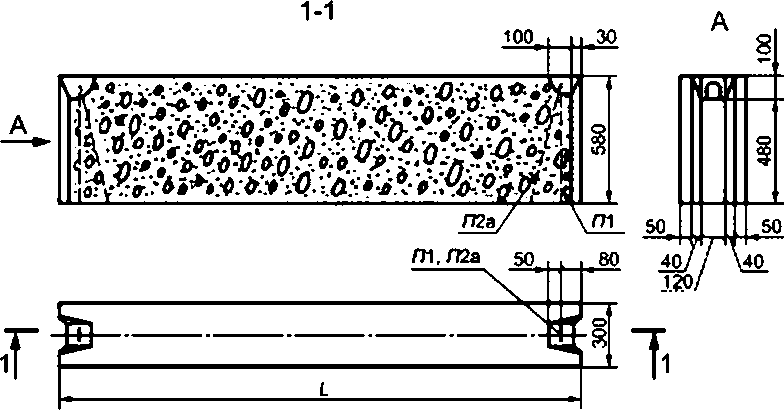

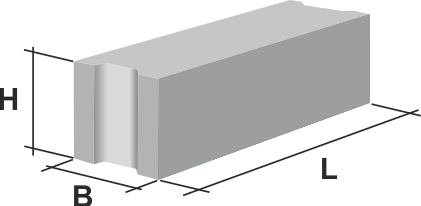

1.2. Форма и размеры блоков должны соответствовать указанным на чертеже. 1-3 и в табл.1.

Блоки типа ФБС

Блоки шириной 300 мм

Блоки шириной 400, 500 и 600 мм

Блоки типа ФБВ

Блоки типа ФБП

Таблица 1

1.3. Структура условного обозначения (знаков) блоков следующая:

Тип блока (стр. 1.1)

Размеры блока в дециметрах:

длина (закругленная)

высота (округленная)

Тип бетона: тяжелый — Т; на пористых заполнителях (керамзитобетон) — П; силикат плотный — С

Символ настоящего стандарта

Пример условного обозначения блока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм из тяжелого бетона:

ФБС24. 4.6 -Т ГОСТ 13579-78

То же, типа ФБВ, длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (керамзитобетон):

ФБВ9.4.6-П ГОСТ 13579-78

То же, типа ФБП, длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:

ФБП24.5.6-С ГОСТ 13579-78

Примечание. Допускается изготовление и применение блоков длиной 780 мм (доп.), принятых в типовых проектах зданий, утвержденных до 01.01.1978 г., на срок действия этих проектов.

1.4. Марки и характеристики тяжелых бетонных блоков приведены в табл. 2, из керамзитобетона — в табл. 3, из плотного силикатного бетона — в табл. 4.

При соответствующем обосновании допускается применение бетонных блоков с классами прочности на сжатие, отличными от указанных в табл. 2-4. При этом во всех случаях не более В15 и не менее:

В3,5 — для блоков из тяжелого бетона и керамзитобетона;

В12.5 — «»»» плотный силикатный бетон.

Примечание. В условном обозначении бетонных блоков с классами прочности на сжатие, отличными от указанных в табл. 2-4, перед буквой, характеризующей марку бетона, необходимо ввести соответствующий числовой индекс.

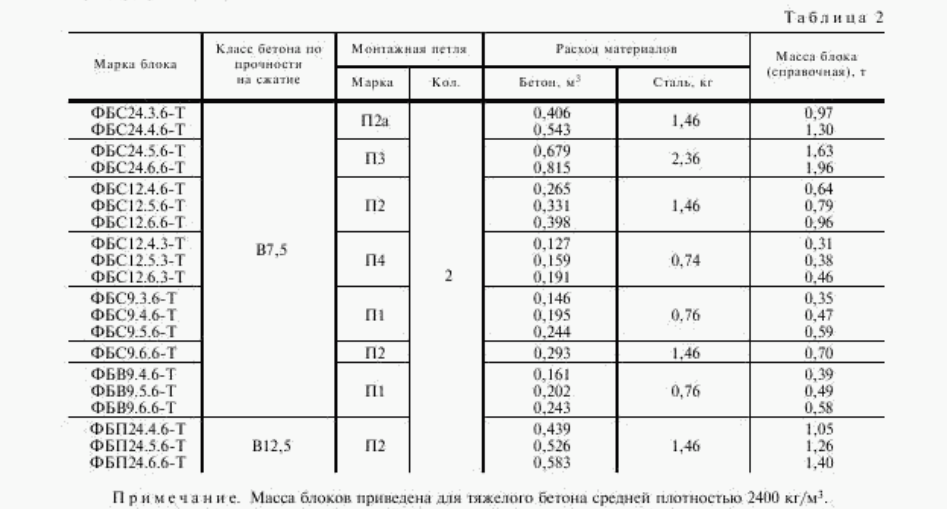

стол 2

Марка блока	Класс прочности бетона на сжатие	Монтажная петля		Расход материалов		Масса блока (справочная), т
Марка блока	Класс прочности бетона на сжатие		Количество	Бетон, м 3	Сталь, кг	Масса блока (справочная), т

Примечание. Масса блоков дана для тяжелого бетона средней плотностью 2400 кг/м 3 .

Таблица 3

Марка блока	Класс прочности бетона на сжатие	Монтажные петли		Расход материалов		Масса блока (справочная), т
Марка блока	Класс прочности бетона на сжатие		Количество	Бетон, м 3	Сталь, кг	Масса блока (справочная), т

Примечание. Масса блоков, а также марки монтажных петель даны для блоков из керамзитобетона средней плотностью 1800 кг/м 3 .

Таблица 4

Марка блока	Класс прочности бетона на сжатие	Монтажная петля		Расход материалов		Масса блока (справочная), т
Марка блока	Класс прочности бетона на сжатие		Количество	Бетон, м 3	Сталь, кг	Масса блока (справочная), т

Примечание. Масса блоков, а также монтажных петель дана для блоков из плотного силикатного бетона средней плотностью 2000 кг/м 3 .

1.5. Расположение монтажных петель в блоках должно соответствовать указанному на рис. 1-3. Конструкции монтажных петель приведены в приложении.

При применении специальных захватных устройств для подъема и монтажа блоков допускается по согласованию между изготовителем, потребителем и проектной организацией изготавливать блоки без монтажных петель.

1.4, 1.5. (Измененная редакция, Дополнение № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Материалы, используемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и соответствовать действующим стандартам или ТУ на эти материалы.

2.2. Фактическая прочность бетонных блоков (в расчетном возрасте и выпуске) должна соответствовать потребной прочности, назначаемой по ГОСТ 18105, в зависимости от нормируемой прочности бетона, указанной в проектной документации на здание или сооружение, и от показателя прочности. Фактическая однородность прочности бетона.

(Измененная редакция, Дополнение №1).

2.3. Морозостойкость и водонепроницаемость бетона следует назначать в проекте в зависимости от режима эксплуатации конструкций и климатических условий района строительства в соответствии со СНиП 2.03.01 — для тяжелого бетона и керамзитобетона и СН 165 — для плотного силикатного бетона. .

2.4. Бетон, а также материалы для приготовления бетона для блоков, предназначенных для эксплуатации в агрессивной среде, должны соответствовать требованиям СНиП 2.03.11, а также дополнительные требования СН 165 для блоков из плотного силикатного бетона.

2.5. Классы бетона по прочности на сжатие, марки бетона по морозостойкости и водонепроницаемости, а при необходимости требования к бетону и материалам для его приготовления (см. п. 2.4), должны соответствовать проектным, указанным в нарядах на изготовление блоков.

2.6. Поставка блоков потребителю должна производиться после достижения бетоном требуемой отпускной прочности (п. 2).

2.7. Значение нормируемой отпускной прочности бетонных блоков в процентах от класса прочности на сжатие следует принимать равным:

50 — для тяжелого бетона и керамзитобетона класса В12,5 и выше;

70 — «»» класса В10 и ниже;

80 — «керамзитобетон» В10 и ниже;

100 — «Бетон силикатный плотный.

При поставке блоков в холодное время года допускается увеличение значения нормируемой отпускной прочности бетона в процентах от класса прочности на сжатие, но не более;

70 — для бетона класса В12.5 и выше;

90 — «» «B10 и ниже.

2,5-2,7. (Измененная редакция, Дополнение № 1).

2.8. При отпуске блоков потребителю влажность керамзитобетона не должна быть более 12%.

2.9. Монтажные петли блоков следует выполнять из гладкого прутка А-I класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Ас-II марки 10ГТ по ГОСТ 5781.

2.10. Отклонения в мм расчетных размеров блоков не должны превышать:

2.12. Установлены следующие категории поверхностей из бетонных блоков:

А3 — лицевая, предназначенная под покраску;

А5 — лицевая, предназначенная для отделки керамической плиткой, уложенной на слой раствора;

А6 — передний, необработанный;

А7 — безликий, незаметный в условиях эксплуатации.

Требования к качеству поверхностей блоков по ГОСТ 13015.0.

(Измененная редакция, Дополнение №1).

2.13. (Исключено, Изменение № 1).

2.15. На монтажных петлях не должно быть наслоений бетона.

3. ПРАВИЛА ПРИЕМКИ

3.2. Приемку блоков на морозостойкость и водонепроницаемость бетона, выделение влаги керамзитобетона, а также на водопоглощение бетона блоков, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результатам периодических испытаний.

3.3. Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляются данные требования, следует проводить не реже одного раза в три месяца.

3.4. Отпускную влажность керамзитобетона следует контролировать не реже одного раза в месяц по результатам испытаний проб, отобранных из трех готовых блоков.

3.5. Приемка блоков по прочности бетона (класс бетона по прочности на сжатие и отпускную прочность), соответствие монтажных петель требованиям настоящего стандарта, точность геометрических параметров, ширина раскрытия технологических трещин и категория поверхности бетона блоков следует проводить по результатам приемочных испытаний.

3.6. Приемку блоков по точности геометрических параметров, категории поверхности бетона и ширине раскрытия технологических трещин следует проводить по результатам одномоментного выборочного контроля.

3.7. Приемку блоков по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков следует проводить сплошным контролем с отбраковкой блоков с дефектами по заданным показателям.

сек. 3. (Измененная редакция, Изменение № 1).

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

(Измененная редакция, Дополнение №1).

4.2. (Исключено, Изменение № 1).

4.3. Марку бетона по морозостойкости следует контролировать по ГОСТ 10060.0 — ГОСТ 10060.4.

(Измененная редакция, Дополнение №1).

4.4.1. (Исключено, Изменение № 1).

4.6. (Исключено, Изменение № 1).

4.7. Влажность керамзитобетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.2 путем испытания образцов, отобранных из готовых блоков.

Из каждого блока следует взять не менее двух проб.

Допускается определять влажность бетонных блоков диэлектрическим методом по ГОСТ 21718.

(Измененная редакция, Дополнение №1).

4.8. Размеры и отклонения от прямолинейности блоков, положение монтажных петель, а также качество поверхностей и внешний вид блоков проверяют по ГОСТ 13015.0.

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВКА

5.1. Маркировка блоков — по ГОСТ 13015.2.

Маркировку и знаки следует наносить на боковую поверхность блока.

(Измененная редакция, Дополнение №1).

5.2. Блоки должны храниться штабелями, отсортированными по сортам и партиям, и укладываться близко друг к другу.

Высота штабеля блоков должна быть не более 2,5 м.

5.3. При хранении и транспортировке каждый блок должен быть уложен на деревянные прокладки, расположенные вертикально друг над другом между рядами блоков.

Подкладки для нижнего ряда блоков следует укладывать на плотное, тщательно выровненное основание.

5.4. Толщина прокладок должна быть не менее 30 мм.

5.5. Блоки необходимо транспортировать с надежным креплением, предохраняющим их от смещения.

Высота штабеля при транспортировке устанавливается в зависимости от грузоподъемности транспортных средств и допустимого размера загрузки.

5.6. Погрузка, транспортировка, разгрузка и хранение блоков должны производиться с соблюдением мер, исключающих возможность их повреждения.

5.7. Требования к документу о качестве блоков, поставляемых потребителю, — по ГОСТ 13015. 3.

Дополнительно в документе о качестве блоков должны быть указаны марки бетона по морозостойкости и водонепроницаемости, а также по водопоглощению бетона (если эти показатели указаны в заказе на изготовление блоков).

(Измененная редакция, Дополнение №1).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель должен обеспечить соответствие поставляемых агрегатов требованиям настоящего стандарта при соблюдении потребителем правил транспортирования, условий применения и хранения агрегатов, установленных стандартом.

ПРИМЕНЕНИЕ

Обязательно

МОНТАЖНЫЕ ПЕТЛИ

Спецификация и выбор стали для одной монтажной петли

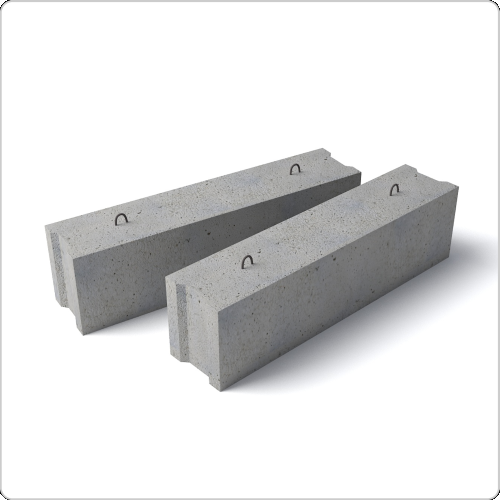

Фундаментные блоки

— один из самых популярных видов сборных железобетонных изделий.На практике ФБС можно встретить в проектах строительства фундаментов, цокольных и цокольных этажей здания. Стоит учесть, что при установке обязательно нужно предусмотреть углубления, влияющие на прочность основания. Фундаментальные блочные устройства, независимо от этажности помещения, могут монтироваться как для фундамента, так и для второстепенных компонентов здания. Эксплуатационные качества и качество материала регламентируются ГОСТ 13579 — 85 и ГОСТ 13579 — 78. Обо всех особенностях ФБС мы расскажем в нашей статье.

Концепция FBS

ФБС – прочный и надежный материал, который используется как в частном, так и в коммерческом строительстве. Среднестатистического потребителя такие блоки привлекают в качестве материала для монтажных работ по созданию жилых домов. Эта аббревиатура имеет следующую расшифровку: стеновые фундаментные блоки. Более экономичного и практичного материала сегодня не существует.

Данные изделия создаются из цемента выше М 50, обладающего высокой прочностью и морозостойкостью.Производство происходит путем их заливки в формы, от которых отталкиваются габариты ФБС. Следует отметить, что данные требования прописаны в статьях 78 и 85 ГОСТ 13579.

Свойства блока

Для того, чтобы сделать правильный выбор, нужно знать все преимущества и недостатки деталей. Среди преимуществ функционирования следует выделить следующие характеристики:

Высокий уровень прочности, износостойкости и устойчивости к деформации;
Фундаментные блоки не поддаются воздействию биологической среды, а именно таким процессам, как плесень, грибки и другие виды бактерий;
Устойчивы к морозу;
Обладает высокими показателями по экологическим стандартам;
Огромный ассортимент, отличающийся размерами и формами ФБС.

Технология производства

Если рассматривать технологию создания ФБС, то на сегодняшний день существует несколько вариантов их изготовления. Выбор подхода зависит от бетонного наполнителя. Итак, на рынке можно найти следующие методы:

Модели из керамзита или силиката. Плотность 1800 кг на кубический метр. м, и определяет размер веса блоков.
Фундаментные блоки из высококачественного бетона;
Цементный блок М 100 относится к одной из самых дешевых категорий.

По ГОСТ 78 слив ФБС должен производиться в специальных формах или методом мгновенной зачистки. Второй способ характеризуется трапециевидным сечением. Стоит учесть, что кроме цемента в состав блоков входят пластификаторы и добавки.

Внимание! Все было сделано, и составляющие конструкции, а также их размеры регламентированы стандартами.

Размеры и маркировка

Кроме плотности, морозостойкости и веса конструкции очень важную роль играют размеры блоков.Для определения значения нужно рассчитать площадь основания дома, толщину стен и перекрытий.

Внимание! Стандартными и наиболее популярными являются прямоугольные и кубические блочные модели (6).

Если вы решили купить комплектующие для фундамента, то вам нужно смотреть на маркировку, где каждая цифра имеет свое значение. Например, блоки 6-4-6 представляют размеры высоты, длины и ширины. Стоит отметить, что 6 означает 60 см или 0,6 метра.

Общие черты использования блоков

Перед тем, как приступить к закладке фундамента, необходимо провести геодезический анализ грунта, который проверяет его соответствие плану проекта. Затем эта организация выдает разрешение на покупку и дальнейшую установку агрегатов. Ведь для каждого типа грунта существуют определенные виды ФБС. ГОСТ 78 выдвигает перечень требований и рекомендаций относительно различных типов земель:

Если на территории есть песчаные грунты, то блоки необходимо устанавливать неглубоко, до 0.7 метров;
Для щебеночного грунта, наоборот, нужно размещать ФБС глубоко;
Для грунта с глинистыми примесями нужно выбирать самые прочные модели, например, ФБС 24.

Внимание! С такими устройствами реально построить подвальное помещение, которое к тому же можно отапливать.

В данной статье описывается блочная конструкция для фундамента, которая на сегодняшний день считается одной из самых популярных технологий возведения фундамента. Также мы изучили виды сборных элементов, размеры, особенности регламентации производства и маркировки. Надеюсь, представленная информация будет вам полезна на практике.

ГОСТ 13579-78

Группа W33

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

Блоки для стен фундаментов бетонные. Технические характеристики

МКС 91.080.40
ОКП 58 3500

Дата введения 01.01.1979

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.РАЗРАБОТАН

Центральный научно-исследовательский и проектный институт типового и опытного проектирования жилья (ЦНИИЭП ЖКХ) Госгражданстрой

ВНЕСЕН Государственным комитетом по строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 12. 30.77 Н 234

3. ЗАМЕНА ГОСТ 13579-68

4. СПРАВКА НОРМАТИВНО-ТЕХНИЧЕСКИХ ДОКУМЕНТОВ


	Артикул
ГОСТ 5781-82
ГОСТ 10060.0-95
ГОСТ 10060.1-95
ГОСТ 10060.2-95
ГОСТ 10060.3-95
ГОСТ 10060.4-95
ГОСТ 10180-90
ГОСТ 12730.0-78
ГОСТ 12730.2-78
ГОСТ 12730.3-78
ГОСТ 12730.5-84
ГОСТ 13015-2003	2. 7, 2.12, 3.1, 4.8, 5.1, 5.7
ГОСТ 17624-87
ГОСТ 18105-86
ГОСТ 21718-84
ГОСТ 22690-88
СНиП 2.03.01-84
СНиП 2.03.11-85

5. ИЗДАНИЕ (октябрь 2005 г.) с Изменением № 1, утвержденным в ноябре 1985 г. (ИУС 3-86)

Настоящий стандарт распространяется на блоки из тяжелого бетона, а также керамзитобетона и плотного силикатного бетона с средней плотностью (в высушенном виде до постоянного веса) не менее 1800 кг/м и предназначенными для стен подвалов и технических подпольев зданий.

Сплошные блоки могут использоваться для фундаментов.

1. ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ

1. 1. Блоки подразделяются на три типа:

ФБС — сплошные;

ФБВ — сплошные с вырезом для прокладки перемычек и прохождения коммуникаций под перекрытиями подвалов и технических подпольев;

FBP — пустотные (с открытыми вниз пустотами).

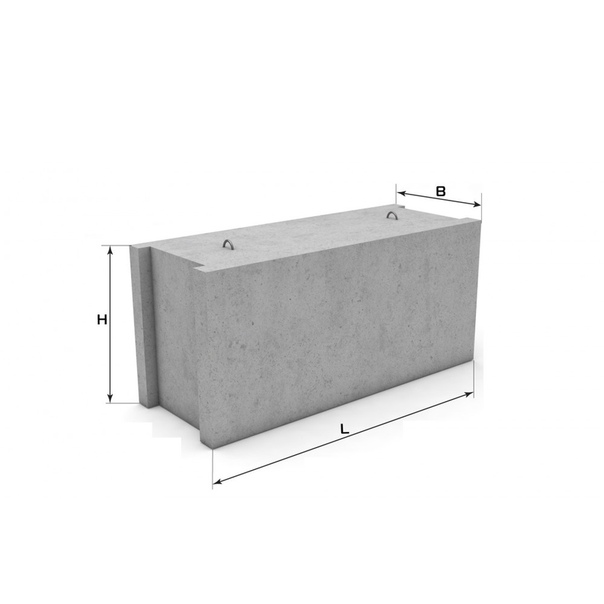

1.2. Форма и размеры блоков должны соответствовать указанным на рис.1-3 и в таблице 1.

чертов 1. Блоки типа FBS

FBS типа блоков

блоков 300 мм шириной

блоков 400, 500 и 600 мм шириной

Блин 1 (продолжение)

Блин 2. Блоки типа ФБВ

Блоки типа ФБВ

Блин 2

Блин. 3. Блоки типа ФБП

Блоки типа ФБП

Таблица 1


Блочный	Основные размеры блока, мм
		Ширина
		300; 400; 500; 600

		300; 400; 500; 600

1. 3 Структура условного обозначения (знаков) блоков следующая:

Блочный (п.1.1)

Размеры блока в дециметрах: длина (округленная)

высота (округлая)

Тип бетона: тяжелый — Т; на пористых заполнителях (керамзитобетон) — П; силикат плотный — С

Символ настоящего стандарта

Пример условного обозначения блока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм, изготовленного из тяжелого бетона:

ФБС24. 4.6-Т ГОСТ 13579-78

То же, типа ФБВ длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (керамзитобетон):

ФБВ9.4.6-П ГОСТ 13579 -78

То же, типа ФБП длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:

ФБП24.5.6-С ГОСТ 13579-78

1.4. Марки и характеристики блоков из тяжелого бетона приведены в табл. 2, из керамзитобетона — в табл. 3, из плотного силикатного бетона — в табл. 4.

При соответствующем обосновании допускается применять блоки бетонные с классами прочности на сжатие которые отличаются от указанных в таблицах 2-4. При этом во всех случаях не более В15 и не менее:

В3,5 — для блоков из тяжелого бетона и керамзитобетона;

В12.5″»»бетон силикатный плотный.

Примечание. В условном обозначении блоков из бетона с классами прочности на сжатие, отличными от указанных в таблицах 2-4, перед буквой, характеризующей тип бетона

таблица 2


Марка блока	Класс прочности бетона на сжатие	Монтажная петля	Расход материалов	Масса блока (справочная), т
				Бетон, м	Сталь, кг
ФБС24.3,6-Т
ФБС24.4.6-Т
ФБС24.5.6-Т
ФБС24. 6.6-Т
ФБС12.4.6-Т
ФБС12.5.6-Т
ФБС12.6.6-Т
ФБС12.4.3-Т
ФБС12.5.3-Т
ФБС12.6.3-Т
ФБС9.3.6-Т
ФБС9.4.6-Т
ФБС9. 5.6-Т
ФБС9.6.6-Т
ФБВ9.4.6-Т
ФБВ9.5.6-Т
ФБВ9.6.6-Т
ФБП24.4.6-Т
ФБП24.5.6-Т
ФБП24.6.6-Т

Примечание.Масса блоков дана для тяжелого бетона средней плотностью 2400 кг/м3.

Таблица 3


Марка блока	Класс прочности бетона на сжатие	Монтажная петля	Расход материалов	Масса блока (справочная), т
				Бетон, м	Сталь, кг

ФБС24.4.6-П
ФБС24.5.6-П
ФБС24.6.6-П
ФБС12.4.6-П
ФБС12. 5.6-П
ФБС12.6.6-П

ФБС12.5.3-П
ФБС12.6.3-П
ФБС9.3.6-П
ФБС9.4.6-П
ФБС9.5.6-П
ФБС9.6.6-П
ФБВ9. 4.6-П
ФБВ9.5.6-П
ФБВ9.6.6-П
ФБП24.4.6-П

ФБП24.6.6-П

Примечание. Масса блоков, а также марки монтажных петель приведены для блоков из керамзитобетона средней плотностью 1800 кг/м

Таблица 4


Марка блока	Класс прочности бетона на сжатие	Монтажная петля	Расход материалов	Масса блока (справочная), т
				Бетон, м	Сталь, кг
ФБС24. 3.6-С
ФБС24.4.6-С
ФБС24.5.6-С
ФБС24.6.6-С
ФБС12.4.6-С
ФБС12.5.6-С
ФБС12.6.6-С
FBS12.4.3-S
ФБС12.5.3-С
ФБС12. 6.3-С
ФБС9.3.6-С
ФБС9.4.6-С
ФБС9.5.6-С
ФБС9.6.6-С
ФБВ9.4.6-С
ФБВ9.5.6-С
ФБВ9.6.6-С
FBP24.4.6-S
FBP24. 5.6-S
FBP24.6.6-S

Примечание.Масса блоков, а также монтажных петель дана для блоков из плотного силикатного бетона средней плотностью 2000 кг/м.

1.5. Расположение монтажных петель в блоках должно соответствовать показанному на рис. 1-3. Конструкции монтажных петель приведены в приложении.

1.4, 1.5. (Измененная редакция, Изменение N 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2. 1. Материалы, используемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и соответствовать действующим стандартам или ТУ на эти материалы.

2.2. Фактическая прочность бетонных блоков (в расчетном возрасте и выпуске) должна соответствовать потребной прочности, назначаемой по ГОСТ 18105, в зависимости от нормируемой прочности бетона, указанной в проектной документации на здание или сооружение, и от показателей прочности. Фактическая однородность прочности бетона.

(Измененная редакция, Изменение N 1).

2.3. Морозостойкость и водонепроницаемость бетона следует назначать в проекте в зависимости от режима эксплуатации конструкций и климатических условий района строительства в соответствии со СНиП 2.03.01 для тяжелого бетона и керамзитобетона и СН 165 для плотного силикатного бетона.

2.4. Бетон, а также материалы для приготовления бетона для блоков, предназначенных для эксплуатации в агрессивной среде, должны соответствовать требованиям СНиП 2. 03.11, а также дополнительные требования СН 165 для блоков из плотного силикатного бетона.

2.7. Значение нормированной отпускной прочности бетонных блоков в процентах от класса прочности на сжатие следует принимать равным:

50 — для тяжелого бетона и керамзитобетона класса В 12,5 и выше;

70 «» «класс Б 10 и ниже;

80 «керамзитобетон» В 10″»

100 «бетон силикатный плотный.

При поставке блоков в холодное время года допускается увеличение значения нормируемой отпускной прочности бетона в процентах от класса прочности на сжатие, но не более:

70 — для бетона класса В 12. 5 и выше;

90 «» «В 10 и ниже.

Поставка блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу прочности на сжатие, осуществляется при условии, что изготовитель гарантирует достижение бетоном требуемой прочности в расчетном возрасте, определяемом по результатам испытаний контрольных образцов, изготовленных из бетонная смесь рабочего состава и хранящаяся в условиях по ГОСТ 18105.

2,5-2,7. (Измененная редакция, Изменение N 1).

2.8. При отпуске блоков потребителю влажность керамзитобетона не должна быть более 12%.

2.9. Монтажные петли блоков следует выполнять из гладкого прутка АИ класса АИ марок ВСт3пс2 и ВСт3сп2 или периодического профиля Ас-II марки 10ГТ по ГОСТ 5781.

Арматура из стали марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъем и монтаж блоков при температуре ниже минус 40°С.

2.10. Отклонения в миллиметрах размеров блоков не должны превышать:

2.12. Установлены следующие категории поверхностей бетонных блоков:

А3 — лицевые, предназначенные под покраску;

А5 — лицевые, предназначенные для отделки керамической плиткой, уложенной на слой раствора;

А6 — лицевая необработанная;

А7 — нелицевые, незаметные в условиях эксплуатации.

Требования к качеству поверхностей блоков — по ГОСТ 13015.

(Измененная редакция, Изменение N 1).

2.13. (Исключен, ред. N 1).

2.14. Трещины в бетоне блоков, принятых в соответствии с разд. 3, не допускаются, за исключением местных поверхностных усадок, ширина которых не должна превышать 0,1 мм в блоках из тяжелого и плотного силикатного бетона и 0,2 мм в блоках из керамзитобетона. .

2. 15. На монтажных петлях не должно быть налипания бетона.

3. ПРАВИЛА ПРИЕМКИ

3.1. Приемку блоков следует производить партиями в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

Оценку фактической отпускной влажности следует проводить по результатам проверки каждого контролируемого блока по средней влажности взятых с него проб.

Раздел 3. (Измененная редакция, Изменение N 1).

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

(Измененная редакция, Изменение N 1).

4.2. (Исключен, ред. N 1).

4.3. Марку бетона по морозостойкости следует контролировать по ГОСТ 10060.0 — ГОСТ 10060.4.

(Измененная редакция, Изменение N 1).

4.4.1. (Исключен, ред. N 1).

4. 6. (Исключен, ред. N 1).

Из каждого блока следует взять не менее двух образцов.

Влажность бетонных блоков допускается определять диэлектрическим методом по ГОСТ 21718.

(Измененная редакция, Изменение N 1).

4.8. Размеры и отклонения от прямолинейности блоков, положение монтажных петель, а также качество поверхностей и внешний вид блоков проверяют по ГОСТ 13015.

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

5.1. Блоки маркируются по ГОСТ 13015.

Маркировку и знаки следует наносить на боковую поверхность блока.

(Измененная редакция, Изменение N 1).

Высота штабеля блоков не должна быть более 2,5 м.

Подкладки для нижнего ряда блоков следует укладывать на плотное, тщательно выровненное основание.

5.4. Толщина прокладок должна быть не менее 30 мм.

5.5. Блоки необходимо транспортировать с надежным креплением, предохраняющим их от смещения.

Высота штабеля при транспортировке устанавливается в зависимости от грузоподъемности автомобилей и допустимого размера загрузки.

5.7. Требования к документу о качестве блоков, поставляемых потребителю, соответствуют ГОСТ 13015.

(Измененная редакция, Изменение N 1).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6. 1. Изготовитель должен обеспечить соответствие поставляемых агрегатов требованиям настоящего стандарта при условии соблюдения потребителем правил транспортирования, условий применения и хранения агрегатов, установленных настоящим стандартом.

ПРИЛОЖЕНИЕ (обязательно). ПЕТЛИ МОНТАЖНЫЕ

ПРИЛОЖЕНИЕ
Обязательное

Спецификация и выбор стали на одну монтажную петлю

Электронный текст документа
и проверен:
официальное издание
М.: Стандарт

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

ГОСТ 13579-78

Госстрой СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.79

(Измененная редакция, Дополнение №1).

1.1. Блоки делятся на три типа:

ФБС — твердый;

FBP — пустотный (с открытыми пустотами).

1.2. Форма и размеры блоков должны соответствовать указанным на — и в табл. 1.

Таблица 1

Блочный	Основные размеры блока, мм
	Длина л	Ширина б	Высота ч

Блоки типа FBS

А. Блоки шириной 300 мм

В3,5 — для блоков из тяжелого и легкого бетона;

В12,5 — для блоков из плотного силикатного бетона.

1,3 — 1,5.

Марка блока	Класс прочности бетона на сжатие	Монтажная петля		Расход материалов		Масса блока (справочная), т
Марка блока	Класс прочности бетона на сжатие	Торговая марка	Количество	Бетон, м 3	Сталь, кг	Масса блока (справочная), т

Примечание. Масса блоков дана для тяжелого бетона средней плотностью 2400 кг/м 3 .

50 — для тяжелого бетона и легкого бетона класса В12,5 и выше;

70 — для тяжелого бетона класса В10 и ниже;

80 — для легких бетонов класса В10 и ниже;

100 — для плотного силикатного бетона.

70 — для бетона класса В12,5 и выше;

90 — для бетона класса В10 и ниже.

Значение нормированной отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение в соответствии с требованиями.

Поставка блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу прочности на сжатие, осуществляется при условии, что изготовитель гарантирует достижение бетоном требуемой прочности в расчетном возрасте, определяемом по результатам испытаний контрольных образцов изготавливают из бетонной смеси рабочего состава и хранят в условиях по .

2,5 — 2,7. (Измененная редакция, Дополнение № 1).

2.8. При доставке блоков потребителю влажность легкого бетона не должна быть более 12 %.

(Измененная редакция, Дополнение №1).

2.9. Монтажные петли блоков следует выполнять из стержневой горячекатаной арматуры гладкой класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Ас-II марки 10ГТ.

2.10. Отклонение конструктивных размеров блоков не должно превышать, мм:

по длине 13

по ширине и высоте 8

по размеру выреза 5

(Исправленное издание).

2.12. Установлены следующие категории поверхностей из бетонных блоков:

А3 — лицевая, предназначенная под покраску;

А5 — лицевая, предназначенная для отделки керамической плиткой, уложенной на слой раствора;

А6 — передний, необработанный;

А7 — нелицевая, не видна в условиях эксплуатации.

Требования к качеству поверхностей блоков — согласно.

(Измененная редакция, Дополнение №1).

2.13. (Исключено, Изменение № 1).

(Измененная редакция, Дополнение №1).

2.15. На монтажных петлях не должно быть наслоений бетона.

3.1. Приемку блоков следует производить партиями в соответствии с требованиями и настоящим стандартом.

сек. 3. (Измененная редакция, Изменение № 1).

4.1. Прочность бетона на сжатие следует определять по серии образцов, изготовленных из бетонной смеси рабочего состава и хранящихся при заданных условиях.

При испытании блоков неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом или механическими приборами по , а также другими методами, предусмотренными стандартами на методы испытаний бетона.

(Измененная редакция, Дополнение №1).

4.2. (Исключено, Изменение № 1).

4.3. Марку бетона по морозостойкости следует определять по .

4.4. Водостойкость бетонных блоков следует определять по серии образцов, изготовленных из бетонной смеси рабочего состава.

(Измененная редакция, Дополнение №1).

4.4.1. (Исключено, Изменение № 1).

4.5. Водопоглощение бетонных блоков, предназначенных для эксплуатации в агрессивной среде, следует определять в соответствии с требованиями и на серии образцов, изготовленных из бетонной смеси рабочего состава.

(Измененная редакция, Дополнение №1).

4.6. (Исключено, Изменение № 1).

4.7. Влажность легкого бетона следует определять путем испытания образцов, отобранных из готовых блоков.

Из каждого блока следует взять не менее двух проб.

Плиты пустотные ГОСТ 13579 78. Фундаментные блоки ФБС и ГОСТ

В мире жалюзи и рольставней на сегодняшний день существует множество видов конструкций для оформления окон.Современные жалюзи – это рулонные шторы, римские шторы, рулонные шторы, обычные жалюзи и японские жалюзи. Одни оконные конструкции можно оборудовать внутри помещения, другие прекрасно выполняют защитную функцию, расположенные снаружи. На сегодняшний день лучшим решением, позволяющим защитить дом, квартиру, магазин или офис от проникновения грабителей, является установка рольставней на дверные и оконные проемы. Эта мера не сделает здания неприступными, но сможет задержать злоумышленников до прибытия охраны, владельцев или полиции.

Установка и эксплуатация уличных рольставен позволяет не только защитить дом, но и заблокировать проникновение солнечных лучей и пыли с улицы. Удобная конструкция круглый год. Летом это дополнительный барьер для солнца, позволяющий сохранять прохладу в помещении, а зимой рулон-полотно создает дополнительную прослойку воздуха, препятствуя выходу теплого воздуха из помещения . С их помощью можно постоянно регулировать температуру в доме.

Рольставни на окна, фото и картинки которых можно увидеть в этой статье, это не просто рольставни, а, пожалуй, самая распространенная модель, которой пользуются успешные бизнесмены и просто хорошие собственники.Прочность, безопасность, компактность, легкость и эластичность – основные отличительные черты этого типа конструкций.

Именно поэтому практичные рольставни с успехом используются на фасадах многих домов. Устройство рольставней для окон не отличается особой сложностью, они очень просты и понятны любому человеку.

Рольставни состоят из следующих элементов:

Короб защитный;
Холст;
Направляющие;
Привод;
Восьмигранный вал.

Защитный короб защищает шторы от внешних воздействий, штора обеспечивает полную защиту, а с помощью привода роллет вы можете легко открывать и закрывать.

Что такое рольставни: виды конструкций

По желанию собственника помещения установка рольставней может осуществляться двумя способами. Тип рольставней не влияет на выполнение изделием своих функций, а для жителей верхних этажей нет разницы в формате оснащения этого изделия.

Что такое рольставни для окон? Они могут быть наружными или внутренними. Их тип зависит от вашего видения дизайна помещения, и принципиальной разницы в изделии нет.

Можно лишь заметить, что внутренние рольставни закреплены внутри помещения и не могут обеспечить стеклоткани на окнах необходимой защитой. Уличный вариант прекрасно защищает оконные проемы от злоумышленников, пытающихся проникнуть в дом, хулиганов, готовых бросить в стекло камень или футбольный мяч в неосторожных мальчишек.

Преимущества роллеты:

Простота установки;
Защищать от солнечного света;
Выполнение охранной функции;
Имеют отличный эстетический вид;
Защита от шума и пыли;
Обеспечить помещение дополнительной регулировкой тепла;

Оборудовав свое помещение наружными или внутренними рольставнями, вы обеспечите себе спокойный отдых в тишине и покое даже в шумном городе.

Надежные рольставни на окна: материал для изготовления

Простые и надежные конструкции рольставен на окна пользуются большой популярностью у владельцев домов, квартир и дач, расположенных на первом этаже. Все рольставни на окна, а также защитные рольставни – это тот или иной вид жалюзи, устанавливаемый для защиты помещения от сильного дневного света, высоких или низких температур, посторонних звуков и грабителей. Такое изделие представляет собой направляющие со скользящим по ним полотном.

Рольставни для окон – надежная и практичная конструкция, обеспечивающая помещению прекрасную защитную функцию. Эти механизмы сегодня очень популярны, и используются практически повсеместно.

Состоят из полотна, привода, защитного короба и направляющих. Полотно состоит из ламелей, которые в свернутом виде имеют вид рулона или рулона, и находятся в защитном коробе. Ламели внутри обычно заполнены пенополиуретаном. При выборе рольставней обязательно нужно учитывать материал, из которого они изготовлены.

Материалы, из которых изготавливаются рольставни:

Пластик. Данные пластиковые конструкции обычно монтируются в небольшие оконные проемы. Они надежны, очень привлекательны внешне, удобны, но не обеспечивают стопроцентной защиты от взлома. Алюминий. Эти конструкции легкие, очень надежные, их можно использовать для нижних этажей квартир, кафе, офисов или магазинов.
Сталь. Это самый распространенный вариант рольставней, которые изготавливаются из фасонного металла.Он поставляется с цинкованием или покраской. Обеспечивает высокий уровень безопасности.
Дерево. Эти рольставни относятся к декоративному типу. Они не особо практичны, но создают эксклюзивный вид в интерьере.
Бронированный. Эти конструкции изготавливаются из высокопрочных алюминиевых или стальных профилей. Они особенно прочны и обеспечивают максимальную защиту от проникновения.

Наименее распространенный тип роллет – перфорированный. Их изготавливают из металлического профиля, в который вставляются прозрачные пластиковые вставки.Они используются там, где есть необходимость в постоянном визуальном контроле.

Варианты оформления оконных проемов: виды рольставней

Рольставни оконные в доме или квартире обычно устанавливаются в оконные проемы, имеющие различную форму. Даже при намотке на вал занимают очень мало места. Поэтому этот тип конструкции используется сегодня для самых разных целей. Они могут стать отличной альтернативой обычным гаражным воротам или решеткам. Существуют также сантехнические затворы, которые успешно ломают разного рода технологическое оборудование, например, трубы, счетчики или вентили в ванных комнатах.

Типы рольставней сегодня можно увидеть повсюду. Ими закрывают витрины магазинов, частных домов и квартир, общественных мест, финансовых учреждений.

Рольставни отличаются более широким и прочным дверным полотном, при этом принцип их работы не отличается от обычных рольставней. Эти ворота являются идеальным средством защиты для частных гаражей, складов и ангаров. Неоспоримым преимуществом таких рольставней является экономия места.

Типы выпускаемых рольставен по типу управления:

Ручной способ управления. Для реализации управления рольставнями данного типа предусмотрено несколько типов механизмов, обеспечивающих движение рольставней в ручном режиме. Очень часто оконные ставни перемещаются с помощью редуктора, ленточного или кривошипного привода.
Автоматизированный способ. Эти конструкции управляются с помощью электропривода.

Эксплуатация и установка роллет отличается многообразием выбора.Существует два варианта управления этими конструкциями: механический и ручной. Автоматические рольставни открываются практически без участия человека, в остальных случаях для открывания рольставней применяются при непосредственном участии людей.

Как выбрать рольставни (видео)

Сегодня легко объяснить, почему рольставни вообще так популярны. О их защитных функциях уже слагают легенды, а простота управления расхваливается практически на всех интернет-сайтах.Если вы заботитесь о своем бизнесе или доме, то рольставни — правильный выбор для вас.

Роллетная конструкция (фото в интерьере)

Рулонные защитные шторы: виды и назначение

Что такое защитные рулонные шторы? Внешне они напоминают: тонкие полоски-ламели прилегают друг к другу и защищают окно или дверь. Только рулонные шторы намного плотнее жалюзи. И они могут выдерживать большие нагрузки. И они не из пластика.

Основная функция роллет – защита от взлома и проникновения. Несмотря на внешнюю простоту, они легко заменяют железные прутья благодаря продуманной технологии производства. Они представляют собой плотную паутину, которая не «раскалывается» даже при приложении силы. Поэтому рулонные шторы практически невозможно разрезать или «съесть».

Кроме того, защитные рулонные шторы предназначены для:

Поддержание определенной температуры в помещении (летом держат холод, зимой тепло).
Пылезащитная изоляция. Если квартира или офис расположены на первых этажах, в них обычно попадает много пыли с улицы. Рулонные шторы помогут решить эту проблему.
Шумоизоляция. Плотная структура не пропускает шум. Рулонные шторы с поролоновым наполнителем справляются с этой задачей особенно хорошо.
Защита от солнца. Рольставни можно использовать вместо очень плотных портьер или тканевых рольставней. Они полностью блокируют даже самый яркий свет за счет того, что ламели расположены очень близко друг к другу.

Из чего сделаны защитные рулонные шторы?

Рольставни состоят из четырех основных частей:

Само полотно, состоящее из тонких ламелей. На фото это часть 1.
Вал, на который прикручивается полотно роллет и защитный короб для него. Деталь — 5.
Направляющие. Они удерживают паутину на месте, увеличивают ее прочность и защищают от повреждений. Деталь — 2.
Привод, с помощью которого осуществляется управление защитными роликами — 4.

Это общее и общее описание. Видов рольставен и способов их установки не так уж и мало. Давайте разберемся, какие рольставни подходят именно вам.

Почему рольставни так популярны?

Рольставни

имеют ряд неоспоримых преимуществ:

Прибыльность. Во-первых, они экономят электроэнергию, сохраняя тепло или холод. А, во-вторых, их покупка и установка обойдутся дешевле по сравнению с другими видами защиты.
Коллектор. На сегодняшний день существует множество видов и расцветок рольставен. Их можно подобрать к любому интерьеру или экстерьеру.
Прочность. Защитные рулонные шторы не ржавеют и практически не изнашиваются. Это означает, что они прослужат долгие годы.

Как выбрать защитные рулонные шторы для дома, магазина или офиса?

Чтобы правильно подобрать рольставни для конкретной цели, необходимо определиться с 4 вопросами:

Из какого материала будут изготовлены рольставни?
С наполнителем или без?
Какой диск?
Какой метод установки необходим?

Материалы (редактирование)

Обычно защитные рулонные шторы изготавливаются из стали или алюминия.Последний считается более прочным. Потому что алюминий не ржавеет и лучше переносит воздействие окружающей среды… Он также более жесткий.

Однако для узких и низких окон подойдут и рольставни из стали. Так как чем уже проем, тем меньшая жесткость нужна ламелям для качественной защиты.

Типы рольставней с наполнителями и без них

По этому признаку ролики делятся на 4 группы:

Пенопласт.Полотно такой рольставни состоит из двух металлических стенок, пространство между которыми заполнено пенополиуретаном. Это идеальный вариант для дома или дачи. Ведь рольставни с пенопластом защищают от шума и сохраняют тепло.
Экструдированный полый. Они отличаются повышенной жесткостью. Их секрет в особой технологии производства:

Алюминий «заливается» в форму под очень высоким давлением… В результате получается цельная конструкция.
Ламели состоят из двух стенок. Между ними есть пустое пространство и дополнительные ребра жесткости. Это делает полые ламели более устойчивыми к применению силы. Это значит, что они незаменимы для защиты магазинов, складов, дверей домов.

Решетка. Это более простой тип. Он состоит только из одного слоя алюминия. Но при этом еще и эффективно защищает от взлома. Его плюсы:

большая компактность по сравнению с другими типами;
более эстетичный вид;
пропускают солнечный свет.

Рольставни этого типа чаще всего используются для защиты магазинов, расположенных в торговых центрах. Или для окон жилых домов.

Рулонные одностенные шторы. Эта модель знакома многим. Однослойные рулонные шторы из высокопрочного алюминия – это одновременно надежная защита и невысокая цена. Они подходят для окон квартир или офисов. А также, как и решетка, станет отличным вариантом для магазинов в торговых центрах.

Какой тип управления выбрать?

Все типы делятся на две большие группы: ручное управление или автоматическое.

Руководство может быть выполнено:

Пружины и ручки. В салоне на валу установлена пружина, которая приводит в движение рольставни. Это один из самых популярных видов ручного управления. Подходит для роллет весом не более 60 кг.
Лента или шнур — самый простой вариант. Рекомендуется для рольставней до 15 кг.
Веревка с механизмом. Эта система напоминает шнуровую систему. Только здесь вместо шнура используется стальной трос. И таким образом грузоподъемность увеличивается до 80 кг.

Автоматическое открытие/закрытие. При этом управляющая конструкция может быть как встроена в стену, так и быть выносной. Среди наиболее распространенных вариантов:

кнопка;
;
(для дополнительной защиты).

Автоматические рольставни также могут быть оснащены системой, реагирующей на препятствия.Станет удобным дополнением к вашим дверным или гаражным рольставням. Такая ролета остановится, если, например, в последний момент решат вернуться в помещение.

Выбор управления зависит только от ваших вкусов. Чаще всего ручной привод выбирают для домашних жалюзи на окна. Так как они маленькие и «собрать» их не займет много времени.

А вот для длинных рольставен, которые будут закрывать двери магазинов или офисов, лучше заказать автоматическое управление. Это значительно упростит работу персонала и сократит время закрытия/открытия.

Способы установки защитных рольставней

На первый взгляд конструкция роллет выглядит довольно громоздкой. Однако ему можно придать абсолютно любой вид. Если вы выберете правильный способ установки.

Накладная наружная установка. Чаще всего используется для защиты дверей, выходящих на улицу. При таком способе монтажа коробка с валом и всеми остальными деталями крепится к наружной стене над дверью.
Встроенная наружная установка.Все детали также крепятся снаружи. Но не выходите за пределы окна или дверного проема. За счет этого рулонные шторы выглядят более лаконично.

Внутренняя установка. Он позволяет скрыть затворный короб от глаз прохожих. Видно остается только полотно и подоконник. Этот способ подходит для тех, кому не нравится громоздкая конструкция защитных рольставней.

Внутренняя установка также может быть настенной или встроенной. В обоих случаях защитный короб крепится к внешней стене… Только в первом — над проемом, а во втором — монтируется в самом проеме.

После выбора всех остальных характеристик осталось определиться только с цветом. Компании сегодня предлагают самые разнообразные оттенки. Поэтому подобрать рулонные шторы, которые будут сочетаться с окружающими предметами, не составит труда. Главное помнить, что рулонные шторы лучше выбирать практичные и немаркие.

просмотра

Бетонные блоки для стен подвала.Фундаментные блоки ФБС и ГОСТ Размеры основных блоков, мм

Межгосударственный совет по стандартизации, метрологии и сертификации (IGU)

Межгосударственный совет по стандартизации, метрологии и сертификации (ISC,

Internatate

Standard

Бетонные блоки для подвальных стен Технические характеристики

Официальное издание

Mmzhya

STM1LFTM1FP [ М

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1. 0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Межгосударственные стандарты. правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и аннулирования»

Информация о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП Жилье — Институт комплексного проектирования жилых и общественных зданий» (ОАО «ЦНИИЭП Жилье»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 30.05.2018 №109-П)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 октября 2018 г. N 9 709-ст межгосударственный стандарт ГОСТ 13579-2018 введен в действие в качестве национального стандарта Российской Федерации с 1 мая , 2019.

5 ЗАМЕНА ГОСТ 13579-78

Информация об изменениях в настоящий стандарт публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и дополнений — в ежемесячном информационном справочнике «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в системе публичного информирования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии.

ГОСТ 13579-2018

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Блоки бетонные для стен подвалов

Технические условия

Блоки бетонные для стен подвалов.Технические условия

Дата введения — 01.05.2019

1 Область применения

Настоящий стандарт распространяется на блоки из тяжелого бетона, а также легкого* и плотного силикатного бетона средней плотностью не менее 1800 кг/ м 3 и предназначен для стен подвалов и технических подпольев зданий.

Настоящий стандарт устанавливает виды и конструкции бетонных блоков стен подвалов, технические требования к ним.

Сплошные блоки могут использоваться для фундаментов.

Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на бетонные блоки стен подвалов конкретных типов.

8 настоящего стандарта использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 10060-2012 Бетон. Методы определения морозостойкости

ГОСТ 10180-2012 Бетоны. Методы определения прочности контрольных образцов

ГОСТ 10922-2017 Изделия арматурные и закладные, их сварные, вязаные и механические соединения

для железобетонных конструкций.Общие технические условия

ГОСТ 12730.0-78 Бетон. Общие требования к методам определения плотности, влажности.

водопоглощение. пористость и водонепроницаемость

ГОСТ 12730.2-78 Бетон. Метод определения влажности ГОСТ 12730.3-78 Бетон. Метод определения водопоглощения ГОСТ 12730.5-84 Бетон. Методы определения водонепроницаемости

ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 17624-2012 Бетон. Ультразвуковой метод определения прочности ГОСТ 18105-2010 Бетон. Правила контроля и оценки прочности

ГОСТ 21718-84 Материалы строительные. Диалкометрический метод определения влажности ГОСТ 22690-2015 Бетон. Определение прочности механическими методами неразрушающего контроля

ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве.

Правила измерения. Общие положения

ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве.

Правила измерения. Элементы сборные

ГОСТ 34028-2016 Арматура арматурная для железобетонных конструкций. Технические условия

Официальная редакция

Примечание — При использовании настоящего стандарта целесообразно проверять действительность эталонов в общедоступной информационной системе — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или в соответствии с годовой информационный указатель «Национальные стандарты», который издан по состоянию на 1 января текущего года, и о выпусках ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если эталонный стандарт заменен (изменен), то при использовании этого стандарта следует руководствоваться замещающим (модифицированным) стандартом. Если ссылочный стандарт отменяется без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте используются следующие термины и определения:

3.1 блок: Конструкционный сборный элемент или изделие прямоугольной формы, массой от десятков килограммов до нескольких тонн, обычно изготавливаемые на заводе.

3.2 бетонный блок: Блок, прочность которого на этапе эксплуатации обеспечивается только бетоном. Блок считается бетонным, если он имеет конструктивную арматуру или рабочую арматуру на ограниченных участках — зонах концентрации усилий.

3.3 бетонный блок для стен подвала: Бетонный блок, используемый для возведения стен подвала или технического подполья здания.

4 Типы и конструкция блоков

4.1 Блоки подразделяются на три типа:

ФБС — сплошные;

ФБВ — с вырезом для прокладки перемычек и прохождения коммуникаций под перекрытиями подвалов и технических подпольев:

ФБП — пустотные (с открытыми вниз пустотами).

4.2 Форма и размеры блоков должны соответствовать указанным на рисунках 1.2.3 и в таблице 1.

А — блоки шириной 300 мм

Б — блоки шириной 400, 500, 600 мм

3 Рисунок 90 2 — Блоки типа ФБВ

Р45 при b = 400

Рисунок 3 — Блоки типа ФБП

П2 — петли крепления

Таблица 1

4.3 Структура условного обозначения (маркировки) блоков следующая :

ТКифлно»а(е*.4.i)

Рииври блок в дмтутрос Длина (округленная)

Высота (округленная)

Вир батон:

герметичный-Т

ПШЛМв (МЛИЖТНИН-С Обозначение стандарта

(Пример условного обозначения) марки) из блока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:

ФБС 24.4.6-Т ГОСТ 13579-2018

Также ФБВ тип длиной 880 мм, шириной 400 мм и высотой 580 мм из легкого бетона:

ФБВ 9.4,6-л ГОСТ 13579-2018

Также. Тип FBP длиной 2380 мм. шириной 500 мм и высотой 580 мм из плотного силикатного бетона:

ФБП 24. С.6-С ГОСТ 13579-2018

Примечание — Обозначения марок блоков допускается принимать в соответствии с рабочими чертежами типовые конструкции.

4.4 Марки и характеристики блоков из тяжелого бетона приведены в таблице 2. из легкого бетона — в таблице 3. из плотного силикатного бетона — в таблице 4.

При соответствующем обосновании допускается применять блоки из бетона с классами прочности на сжатие, отличными от указанных в табл. 2-4. При этом во всех случаях класс бетона по прочности на сжатие следует принимать не выше В15 и не ниже:

В3,5 — для блоков из тяжелого и легкого бетона;

В12,5 — для блоков из плотного силикатного бетона.

Примечание — В условном обозначении блоков из бетона классов прочности на сжатие, отличных от указанных в таблицах 2-4, перед буквой Б следует проставлять соответствующий цифровой индекс.с указанием типа бетона.

4.5 Расположение монтажных петель в блоках должно соответствовать показанному на рисунках 1-3. Конструкция монтажных петель приведена на рисунке А.1 приложения А.

Допускается установка монтажных петель в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блок и заподлицо с его верхней плоскостью.

таблица 2

Класс бетона по

прочность

ия сжатия

Петля монтажная

Бетонная масса (эталонная),

Примечание — Значения массы даны с учетом изготовления блоков из тяжелого бетона средней плотностью 2400 кг/м 3 .

	Количество.
ФБС 24.3.6-Т ФБС 24.4.6-Т
ФБС 24.5.6-Т ФБС 24.6.6-Т
ФБС 12.4.6-Т ФБС 12.5.6-Т ФБС 12.6.6-Т
ФБС 12.4.3-Т ФБС 12.5.3-Т ФБС 12.6.3-Т
ФБС 9. 3.6-Т ФБС 9.4.6-Т


ФБП 24.4.6-Т ФБП 24.5.6-Т ФБП 24.6.6-Т

Таблица 3

Класс бетона по

Прочность

Ио сжатие

Монтажная петля

Бетон (0референс)

Масса 9003.

	Количество.
FBS 24.3.6-L FBS 24.4.6-L FBS 24.5.6-L
ФБС 24. 6.6-Л
ФБС 12.4.6-Л
ФБС 12.5,6-л
ФБС 12.6.6-Л
FBS 12.4.3-L FBS 12.5.3-L FBS 12.6.3-L
FBS 9.3.6-L FBS 9.4.6-L FBS 9.5.6-L FBS 9.6.6-л FBV 9.4.6-л FBV 9.5.6-л FBV 9.6.6-л
FBP 24.4.6-L FBP 24.5.6-L FBP 24.6.6-L

Примечание — Значения массы, а также марки монтажных петель даны с учетом изготовления блоков из легкого бетона средней плотностью 1800 кг/м 3 .

Таблица 4

Класс бетона по

прочность

несжимающая

Петля монтажная

Расход материалов (справочная), 030 Масса бетона


	Количество.
ФБС 24.3.6-S ФБС 24.4.6-S ФБС 24.5.6-S
ФБС 24.6.6-С
ФБС 12.4.6-С
ФБС 12.5.6-С ФБС 12.6.6-С
FBS 12.4.3-S FBS 12.5.3-S FBS 12.6.3-S
ФБС 9.3.6-S FBS 9.4.6-S FBS 9.5.6-S FBS 9.6.6-S FBV 9. 4.6-S FBV 9.5.6-S FBV 9.6.6-S

Конец таблицы 4

Примечание к таблицам 2-4 — Справочные значения показателей расхода стали приведены для определения сметной стоимости продукции.

4.6 При применении специальных захватных устройств для подъема и монтажа блоков допускается по согласованию между изготовителем, потребителем и проектной организацией изготавливать блоки без монтажных петель.

5 Технические требования

5.1 Материалы, используемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и соответствовать действующим стандартам или техническим условиям на эти материалы.

5.2.1 Фактическая прочность бетонных блоков (в расчетном возрасте и выпуске) должна соответствовать потребной прочности, назначаемой по ГОСТ 18105 в зависимости от нормируемой прочности бетона, указанной в проектной документации на здание или сооружение, и от показатель фактической однородности прочности бетона.

5.2.2 Морозостойкость и водонепроницаемость бетона следует назначать в проекте в зависимости от режима эксплуатации конструкций и климатических условий района строительства в соответствии с нормативными документами на тяжелые и легкие бетоны 1 и плотные силикатные бетоны 2 в силу на территории государства-участника Соглашения, принявшего настоящий стандарт.

5.2.3 Бетон, а также материалы для изготовления бетонных блоков, предназначенных для эксплуатации в агрессивной среде, должны соответствовать требованиям действующих нормативных документов 3, действующих на территории государства-участника Соглашения, принявшего настоящую стандарта, а также дополнительные требования к блокам из плотного силикатного бетона нормативных документов 2, действующих на территории государства-участника Соглашения.принятие этого стандарта.

5.2.4 Классы бетона по прочности на сжатие, марка бетона по морозостойкости и водонепроницаемости. а при необходимости требования к бетону и материалам для его приготовления (см. 5.4) должны соответствовать проектным требованиям, указанным в заказах на изготовление блоков.

5.2.5 Поставка блоков потребителю должна производиться после достижения бетоном требуемой отпускной прочности (см. 5.1).

5.2.6 Значение нормированной отпускной прочности бетонных блоков (в процентах от класса прочности на сжатие) следует принимать не менее:

50 — для бетона класса В15 и выше:

70 — для бетона класса В12,5 и ниже:

100 — для автоклавного бетона.

Знак нормированной отпускной прочности бетона следует принимать по проектной документации* на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.

Поставка блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу прочности на сжатие, осуществляется при условии, что изготовитель гарантирует достижение бетоном требуемой прочности в расчетном возрасте, определяемом по результатам контрольного испытания образцы, изготовленные из бетонной смеси рабочего состава и хранящиеся в условиях по ГОСТ 18105.

5.2.7 При отпуске блоков потребителю влажность легкого бетона не должна быть более 12 %.

5.3 Арматурные изделия

5.3.1 Монтажные петли блоков следует выполнять из стержневой горячекатаной гладкой арматуры класса А240 марок ВСтЗпс2 и ВСтЗсп2 или периодического профиля класса АсЗОО марки 10ГТ по ГОСТ 34028.

Арматура из сталь марки ВСтЗпс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже минус 40*С.

5.3.2 Требования к маркам стали для арматурных изделий (в том числе монтажных петель), а также для защиты от коррозии открытых поверхностей арматурных изделий — по ГОСТ 13015.

5.3.3 Форма и размеры арматурных изделий и их положение в блоках должны соответствовать указанным на рабочих чертежах.

5.3.4 Сварная арматура и стальные закладные изделия должны соответствовать требованиям ГОСТ 10922.

5.4 Точность геометрических параметров блоков

5.4.1 Отклонение расчетных размеров блоков не должно превышать, мм:

по длине . ………………………………. ± 13:

по ширине и высоте …………………………… ± 8;

по размеру вырезов………………. ± 5.

5.4.2 Отклонение от прямолинейности профиль поверхностей блока не должен превышать 3 мм по всей длине и ширине блока.

5.5 Качество поверхности блоков

5.5.1 Требования к качеству поверхностей блоков — по ГОСТ 13015.

Установлены следующие категории поверхностей бетонных блоков:

АЗ — лицевые, предназначенные под окраску:

А5 — лицевой, предназначенный для отделки керамической плиткой, уложенной на слой раствора:

А6 — лицевой, необработанный;

А7 — нелицевые, не видны в условиях эксплуатации.

5.5.2 Не допускаются трещины в бетоне блоков, принимаемых в соответствии с разд. 6., за исключением местной поверхностной усадки, ширина которой не должна превышать 0,1 мм в блоках из тяжелого и плотного силикатного бетона и 0,2 мм в блоках из легкого бетона.

5. 5.3 На монтажных петлях не должно быть скоплений бетона.

6 Правила приемки

6.1 Приемку блоков следует производить партиями в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

6.2 Приемку блоков по морозостойкости и водонепроницаемости бетона, отпускной влажности легких бетонов, а также по водопоглощению блоков бетонных, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результаты периодических испытаний.

6.3 Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляются настоящие требования, следует проводить не реже одного раза в 3 месяца.

6.4 Контроль отпускной влажности легких бетонов следует проводить не реже одного раза в месяц по результатам испытаний проб, отобранных из трех готовых блоков.

6. 5 Приемка блоков по прочности бетона (класс бетона по прочности на сжатие и отпуск), соответствие монтажных петель требованиям настоящего стандарта, точность геометрических параметров, ширина раскрытия технологических трещин и категория бетона поверхности блоков следует выполнять по результатам приемо-сдаточных испытаний и контроля.

6.6 Приемку блоков по точности геометрических параметров, категории поверхности бетона и ширине раскрытия технологических трещин следует проводить по результатам выборки.

6.7 Приемку блоков по наличию монтажных петель, правильности нанесения маркировки и знаков следует проводить сплошным контролем с отбраковкой блоков с дефектами по заданным показателям.

7 Методы контроля и испытаний

7.1 Прочность бетона на сжатие следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранящихся в условиях, установленных ГОСТ 18105.

При испытании блоков методами неразрушающего контроля, фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или механическими приборами по ГОСТ 22690. а также другими методами, предусмотренными стандартами на методы испытаний бетона.

7.2 Марку бетона по морозостойкости следует определять по ГОСТ 10060.

7.3 Водонепроницаемость бетонных блоков следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочий состав.

7.4 Водопоглощение бетонных блоков, предназначенных для эксплуатации в агрессивной среде, следует определять в соответствии с требованиями ГОСТ 12730.0 и ГОСТ 12730.3 на серии образцов, изготовленных из бетонной смеси рабочего состава.

7.5 Влажность легких бетонов следует определять по ГОСТ 12730.0 и ГОСТ 12730.2 путем испытания образцов, отобранных из готовых блоков.

Из каждого блока следует взять не менее двух образцов.

Допускается определять влажность бетонных блоков методом дизельметра по ГОСТ 21718.

7.6 Размеры и отклонения от прямолинейности блоков, положение монтажных петель, ширина проема технологических трещин, размеры раковин, наплывов и огибов бетонных блоков следует определять по методикам, установленным ГОСТ 26433. 0 и ГОСТ 26433.1.

8 Маркировка, хранение и транспортирование

8.1 Маркировка

8.1.1 Маркировку блоков следует выполнять в соответствии с требованиями ГОСТ 13015.

8.1.2 Маркировку и знаки следует наносить на боковую поверхность блока Блок.

Допускается по согласованию изготовителя с потребителем и проектной организацией — автором

проекта конкретного здания вместо марок наносить на блоки их сокращенные обозначения, принятые в проектной документации конкретного здания.

8.2 Хранение и транспортирование

8.2.1 Плиты следует хранить и транспортировать в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

8.2.2 Блоки должны храниться штабелями, отсортированными по сортам и партиям, и укладываться близко друг к другу.

Высота штабеля блоков должна быть не более 2,5 м.

8.2.3 При хранении и транспортировании каждый блок должен быть помещен на прокладки.

Прокладки должны располагаться вертикально одна над другой в местах, указанных на рабочих чертежах, а при отсутствии таких указаний — между рядами блоков.

Подложки под нижний ряд блоков следует укладывать на плотное, тщательно выровненное основание.

8.2.4 Толщина прокладок должна быть не менее 30 мм.

8.2.5 При транспортировке блоки должны быть надежно зафиксированы от смещения.

высота штабеля при транспортировании устанавливается в зависимости от грузоподъемности автомобилей и допустимых погрузочных габаритов.

8.2.6 Погрузка, транспортирование, разгрузка и хранение блоков должны производиться с соблюдением мер.исключая возможность их повреждения.

8.2.7 Требования к документу о качестве блоков, поставляемых потребителю. — по ГОСТ 13015.

Кроме того, документ о качестве блоков должен содержать марки бетона по морозостойкости и водонепроницаемости, а также по водопоглощению (если эти показатели указаны в заказе на производство блоков).

9 Гарантии изготовителя

Изготовитель должен обеспечить соответствие поставляемых агрегатов требованиям настоящего стандарта и технических условий при соблюдении транспортными организациями правил перевозки. а потребителем — условия использования и хранения агрегатов, установленные настоящим стандартом.

Приложение A (обязательное)

Монтажные петли

На рис. A.1 и в таблице A.1 показаны монтажные петли P1. П2. Р2а. ПЗ. Р4.

Рисунок А.1 — Монтажные петли П1. П2. Р2а. ПЗ. Р4

Таблица А.1 — Спецификация и выбор стали для одной монтажной плиты

УДК 691.328.1.022*413:006.354 МКС 91.080.40

Ключевые слова: блок бетонный, блок фундаментный, длина и ширина, марка, бетон, класс, технические требования, монтажная петля

Редактор Л.. Гарнитура Ариал. КОНВ. распечатать л. 1,86. Уч.-иад. л. 1,68.

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

Создано в единственном варианте. 117418 г. Москва, Нахимовский пр-т, д. 31, стр. 2. wwbv.gostinfo.ru

В РФ СП 63.13330.2012 СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения».

ГОСТ 13579-78

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЛОКИ БЕТОННЫЕ
ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

Дата введения 01. 01.79

Настоящий стандарт распространяется на блоки из тяжелого бетона, а также керамзитобетона и плотного силикатного бетона средней плотностью (высушенный до постоянной массы) не менее 1800 кг/м 3 и предназначенные для устройства стен подвалов и технических подпольев зданий.

Для фундаментов можно использовать сплошные блоки.

1.1. Блоки делятся на три типа:

ФБС — твердый;

FBP — пустотный (с открытыми пустотами).

1.2. Форма и размеры блоков должны соответствовать указанным на чертеже. — и в табл. …

Блоки типа FBS

Блоки шириной 300 мм

Черт. 1

Блоки шириной 400, 500 и 600 мм

Черт. 1 (продолжение)

Блоки типа ФБВ

Черт. 2

Блоки типа ФБП

Черт. 3

Таблица 1

Основные размеры блока, мм
Длина л	Ширина б	Высота В
	300; 400; 500; 600

	300; 400; 500; 600

1.3. Структура условного обозначения (знаков) блоков следующая:

Пример символоблока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:

ФБС24. 4.6-Г ГОСТ 13579-78

То же, типа ФБВ длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (керамзитобетон):

ФБВ9.4.6-П ГОСТ 13579-78

То же, типа ФБП длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:

ФБП24.5.6-С ГОСТ 13579-78

1.4. Марки и характеристики тяжелых бетонных блоков приведены в табл. , из керамзитобетона — в табл. , из плотного силикатного бетона — в табл. …

При соответствующем обосновании допускается применение бетонных блоков с классами прочности на сжатие, отличными от указанных в табл.-. При этом во всех случаях класс бетона по прочности на сжатие следует принимать не выше В15 и не ниже:

В3,5 — для блоков из тяжелого бетона и керамзитобетона;

В12,5″»»Бетон силикатный плотный.

Примечание. При условном обозначении бетонных блоков классов по прочности на сжатие, отличных от указанных в табл. -, перед буквой, характеризующей марку бетона, необходимо ввести соответствующий цифровой индекс.

стол 2

Класс прочности бетона на сжатие	Монтажная петля	Расход материалов		Масса блока (справочная), т
Класс прочности бетона на сжатие		Бетон, м 3	Сталь, кг	Масса блока (справочная), т

Примечание. Масса блоков дана для тяжелого бетона средней плотностью 2400 кг/м 3 .

Таблица 3

Монтажная петля	Расход материалов		Масса блока (справочная), т
	Бетон, м 3	Сталь, кг	Масса блока (справочная), т

Таблица 4

Класс прочности бетона на сжатие	Монтажная петля	Расход материалов		Масса блока (справочная), т
Класс прочности бетона на сжатие		Бетон, м 3	Сталь, кг	Масса блока (справочная), т

1.5. Расположение монтажных петель в блоках должно соответствовать указанному на рис. -. Конструкции монтажных петель приведены в приложении.

1.4, 1.5. (Измененная редакция, Дополнение № 1).

50 — для тяжелого бетона и керамзитобетона класса В 12,5 и выше;

70 «» «класс В 10 и ниже;

80 «керамзитобетон» В 10 «»

100” плотный силикатный бетон.

70 — для бетона класса В 12,5 и выше;

90 «» «В 10 и ниже.

Поставка блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу прочности на сжатие, осуществляется при условии, что изготовитель гарантирует достижение бетоном требуемой прочности в расчетном возрасте, определяемом по результатам испытаний контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранящихся в условиях по ГОСТ 18105.

2,5 — 2,7. (Измененная редакция, Дополнение No.1).

2.8. При доставке блоков потребителю влажность керамзитобетона не должна быть более 12%.

А3 — лицевая, предназначенная под покраску;

А5 — лицевая, предназначенная для отделки керамической плиткой, уложенной на слой раствора;

А6 — передний необработанный;

А7 — безликий, незаметный в условиях эксплуатации.

Требования к качеству поверхностей блоков по ГОСТ 13015.

2.13. (Исключен, Изменение № 1).

2.14. В бетоне блоки, взятые в соответствии с гл. , трещины не допускаются, за исключением местной поверхностной усадки, ширина которой не должна превышать 0,1 мм в блоках из тяжелого и плотного силикатного бетона и 0,2 мм в блоках из керамзитобетона.

2.15. На монтажных петлях не должно быть наслоений бетона.

(Измененная редакция, Дополнение №1).

ГОСТ 13015.

5.1. Маркировка блока — по ГОСТ 13015.

Маркировку и знаки следует наносить на боковую поверхность блока.

(Измененная редакция, Дополнение №1).

В3. 5 — для блоков из тяжелого и легкого бетона;

В12,5 — для блоков из плотного силикатного бетона.

1,3 — 1,5.

Марка блока	Класс прочности бетона на сжатие	Монтажная петля		Расход материалов		Масса блока (справочная), т
Марка блока	Класс прочности бетона на сжатие	Торговая марка	Количество	Бетон, м 3	Сталь, кг	Масса блока (справочная), т

Примечание. Масса блоков дана для тяжелого бетона средней плотностью 2400 кг/м 3 .

50 — для тяжелого бетона и легкого бетона класса В12,5 и выше;

70 — для тяжелого бетона класса В10 и ниже;

80 — для легких бетонов класса В10 и ниже;

100 — для плотного силикатного бетона.

70 — для бетона класса В12,5 и выше;

90 — для бетона класса В10 и ниже.

2,5 — 2,7. (Измененная редакция, Дополнение No.1).

2.8. При отпуске блоков потребителю влажность легкого бетона не должна быть более 12 %.

(Измененная редакция, Дополнение №1).

2.9. Монтажные петли блоков должны быть выполнены из стержневой горячекатаной гладкой арматуры класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Ац-II марки 10ГТ по ГОСТ 5781.

2.10. Отклонение конструктивных размеров блоков не должно превышать, мм:

по длине 13

по ширине и высоте 8

по размеру выреза 5

(Исправленное издание).

2.12. Установлены следующие категории поверхностей из бетонных блоков:

А3 — лицевая, предназначенная под покраску;

А5 — лицевая, предназначенная для отделки керамической плиткой, уложенной на слой раствора;

А6 — передний, необработанный;

А7 — нелицевая, не видна в условиях эксплуатации.

Требования к качеству поверхностей блоков по ГОСТ 13015.0.

(Измененная редакция, Дополнение №1).

2.13. (Исключено, Изменение № 1).

(Измененная редакция, Изм.1).

2.15. На монтажных петлях не должно быть наслоений бетона.

3.7. Приемку блоков по наличию монтажных петель, правильности нанесения маркировки и знаков следует проводить сплошным контролем с отбраковкой блоков, имеющих дефекты по заданным показателям.

сек. 3. (Измененная редакция, Изменение № 1).

(Измененная редакция, Дополнение №1).

4.2. (Исключено, Изменение № 1).

4.3. Марку бетона по морозостойкости следует определять по ГОСТ 10060.

(Измененная редакция, Дополнение №1).

4.4.1. (Исключено, Изменение № 1).

(Измененная редакция, Дополнение №1).

4.6. (Исключено, Изменение № 1).

Из каждого блока следует взять не менее двух проб.

Допускается определять влажность бетонных блоков диэлектрическим методом по ГОСТ 21718.

(Измененная редакция, Дополнение №1).

ГОСТ 13579-78

УДК 691.327-412:006.354

Группа W33

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЕТОННЫЕ БЛОКИ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

Блоки бетонные для стен подвалов.

дата введение 1979-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН

ВНЕСЕН Государственным комитетом по строительству и архитектуре при Госстрое СССР

3. ВЗАМЕН ГОСТ 13579-68

4. СПРАВОЧНАЯ НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

	Артикул		Артикул
ГОСТ 5781-82		ГОСТ 13015.0-83		ГОСТ 13015.1-81		ГОСТ 13015. 2-81
ГОСТ 10060.3-95		ГОСТ 13015.3-81			ГОСТ 18105-86
ГОСТ 12730.0-78
ГОСТ 12730.2-78
ГОСТ 12730.3-78		СНиП 2.03.01-84
ГОСТ 12730.5-84		СНиП 2.03.11-85

5. ИЗДАНИЕ (ноябрь 2001 г.) с Изменением № 1, утвержденным в ноябре 1985 г. (ИУС 3-86)

Для фундаментов можно использовать сплошные блоки.

1. ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ

1.1. Блоки делятся на три типа:

ФБС — твердый;

FBP — пустотный (с открытыми вниз пустотами).

1.2. Форма и размеры блоков должны соответствовать указанным на чертеже. 1-3 и в табл.1.

Блоки типа ФБС

Блоки шириной 300 мм

Блоки шириной 400, 500 и 600 мм

Блоки типа ФБВ

Блоки типа ФБП

Таблица 1

1.3. Структура условного обозначения (знаков) блоков следующая:

Тип блока (стр. 1.1)

Размеры блока в дециметрах:

длина (закругленная)

высота (округленная)

Тип бетона: тяжелый — Т; на пористых заполнителях (керамзитобетон) — П; силикат плотный — С

Символ настоящего стандарта

Пример условного обозначения блока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм из тяжелого бетона:

ФБС24. 4.6 -Т ГОСТ 13579-78

То же, типа ФБВ, длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (керамзитобетон):

ФБВ9.4.6-П ГОСТ 13579-78

То же, типа ФБП, длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:

ФБП24.5.6-С ГОСТ 13579-78

В3,5 — для блоков из тяжелого бетона и керамзитобетона;

В12.5 — «»»» плотный силикатный бетон.

стол 2

Марка блока	Класс прочности бетона на сжатие	Монтажная петля		Расход материалов		Масса блока (справочная), т
Марка блока	Класс прочности бетона на сжатие		Количество	Бетон, м 3	Сталь, кг	Масса блока (справочная), т

Примечание. Масса блоков дана для тяжелого бетона средней плотностью 2400 кг/м 3 .

Таблица 3

Марка блока	Класс прочности бетона на сжатие	Монтажные петли		Расход материалов		Масса блока (справочная), т
Марка блока	Класс прочности бетона на сжатие		Количество	Бетон, м 3	Сталь, кг	Масса блока (справочная), т

Таблица 4

Марка блока	Класс прочности бетона на сжатие	Монтажная петля		Расход материалов		Масса блока (справочная), т
Марка блока	Класс прочности бетона на сжатие		Количество	Бетон, м 3	Сталь, кг	Масса блока (справочная), т

1.4, 1.5. (Измененная редакция, Дополнение № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

(Измененная редакция, Дополнение №1).

2.4. Бетон, а также материалы для приготовления бетона для блоков, предназначенных для эксплуатации в агрессивной среде, должны соответствовать требованиям СНиП 2.03.11, а также дополнительным требованиям СН 165 для блоков из плотного силикатного бетона.

2.5. Классы бетона по прочности на сжатие, марки бетона по морозостойкости и водонепроницаемости, а при необходимости требования к бетону и материалам для его приготовления (см.4), должны соответствовать проектным, указанным в заказах на изготовление блоков.

2.6. Поставка блоков потребителю должна производиться после достижения бетоном требуемой отпускной прочности (п. 2.2).

50 — для тяжелого бетона и керамзитобетона класса В12,5 и выше;

70 — «»» класса В10 и ниже;

80 — «керамзитобетон» В10 и ниже;

100 — «Бетон силикатный плотный.

70 — для бетона класса В12,5 и выше;

90 — «» «B10 и ниже.

2,5-2,7. (Измененная редакция, Дополнение No.1).

2.8. При отпуске блоков потребителю влажность керамзитобетона не должна быть более 12%.

Арматуру из стали марки ВСт3сп2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже минус 40°С.

2.10. Отклонения в мм расчетных размеров блоков не должны превышать:

2.12. Установлены следующие категории поверхностей из бетонных блоков:

А3 — лицевая, предназначенная под покраску;

А5 — лицевая, предназначенная для отделки керамической плиткой, уложенной на слой раствора;

А6 — передний, необработанный;

А7 — безликий, незаметный в условиях эксплуатации.

Требования к качеству поверхностей блоков по ГОСТ 13015.0.

(Измененная редакция, Дополнение №1).

2.13. (Исключено, Изменение № 1).

2.15. На монтажных петлях не должно быть налипания бетона.

3. ПРАВИЛА ПРИЕМКИ

3.4. Отпускную влажность керамзитобетона следует контролировать не реже одного раза в месяц по результатам испытаний проб, отобранных от трех готовых блоков.

3.7. Приемку блоков по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков следует проводить сплошным контролем с отбраковкой блоков, имеющих дефекты по заданным показателям.

сек. 3. (Измененная редакция, Изменение № 1).

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

(Измененная редакция, Дополнение №1).

4.2. (Исключено, Изменение № 1).

4.3. Марку бетона по морозостойкости следует контролировать по ГОСТ 10060.0 — ГОСТ 10060.4.

(Измененная редакция, Дополнение №1).

4.4.1. (Исключено, Изменение № 1).

4.6. (Исключено, Изменение № 1).

Из каждого блока следует взять не менее двух проб.

Допускается определять влажность бетонных блоков диэлектрическим методом по ГОСТ 21718.

(Измененная редакция, Дополнение №1).

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВКА

5.1. Маркировка блоков — по ГОСТ 13015.2.

Маркировку и знаки следует наносить на боковую поверхность блока.

(Измененная редакция, Дополнение №1).

Высота штабеля блоков должна быть не более 2,5 м.

Подкладки для нижнего ряда блоков следует укладывать на плотное, тщательно выровненное основание.

5.4. Толщина прокладок должна быть не менее 30 мм.

5.5. Транспортировка блоков должна осуществляться с надежным креплением, предохраняющим их от смещения.

Высота штабеля при транспортировке устанавливается в зависимости от грузоподъемности автомобилей и допустимой габаритной погрузки.

5.7. Требования к документу о качестве блоков, поставляемых потребителю, в соответствии с ГОСТ 13015. 3.

Кроме того, документ о качестве блоков должен содержать марки бетона по морозостойкости и водонепроницаемости, а также по водопоглощению бетона (если эти показатели указаны в заказе на изготовление блоков).

(Измененная редакция, Дополнение №1).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

ПРИМЕНЕНИЕ

Обязательно

МОНТАЖНЫЕ ПЕТЛИ

Спецификация и выбор стали для одной монтажной петли

ГОСТ 13579-78

Группа W33

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЕТОННЫЕ БЛОКИ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

Блоки бетонные для стен подвалов.Технические характеристики

МКЦ 91.080.40 ОКП 58 3500

Дата введения 1979-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН ЦНИИ

типовой и опытный проект жилого помещения (жилого помещения ЦНИИЭП) Госгражданстрой

ВНЕСЕН Государственным комитетом по строительству и архитектуре при Госстрое СССР

2.УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30.12.77 N 234

3. ВЗАМЕН ГОСТ 13579-68

4. СПРАВОЧНАЯ НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

			Артикул


	ГОСТ 5781-82
	ГОСТ 10060. 0-95


	ГОСТ 10060.1-95


	ГОСТ 10060.2-95


	ГОСТ 10060.3-95


	ГОСТ 10060.4-95


	ГОСТ 10180-90


	ГОСТ 12730. 0-78


	ГОСТ 12730.2-78


	ГОСТ 12730.3-78


	ГОСТ 12730.5-84


	ГОСТ 13015-2003

			2.7, 2.12, 3.1, 4.8, 5.1, 5.7
	ГОСТ 17624-87


	ГОСТ 18105-86


	ГОСТ 21718-84

	ГОСТ 22690-88
	СНиП 2. 03.01-84


	СНиП 2.03.11-85

5.ИЗДАНИЕ (октябрь 2005 г.) с Изменением № 1, утвержденным в ноябре 1985 г.

(ИУС 3-86)

Настоящий стандарт распространяется на блоки из тяжелого бетона, а также керамзитобетона и плотного силикатного бетона средней плотности (высушенные до постоянного веса) не менее

1800 кг/м и предназначен для стен подвалов и технических подпольев зданий.

Для фундаментов можно использовать сплошные блоки. (Измененная редакция, Изменение N 1).

1. ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ

1.1. Блоки подразделяются на три типа: ФБС — сплошные;

FBP — пустотный (с открытыми вниз пустотами).

1.2. Форма и размеры блоков должны соответствовать указанным на рис. 1-3 и в табл. 1.

Черт 1. Блоки типа ФБС

Блоки типа ФБС

Блоки шириной 300 мм

Блоки шириной 400, 500 и 600 мм

Блин 1 (продолжение)

Блин 2.Блоки типа ФБВ

Блоки типа ФБВ

Черт. 3. Блоки ФБП типа

Блоки типа ФБП

Таблица 1

Блочный	Основные размеры блока, мм





		300; 400; 500; 600





		300; 400; 500; 600

1. 3 Структура условного обозначения (знаков) блоков следующая:

Блочный тип (п. 1.1)

Размеры устройства в дециметрах: длина (округленная)

высота (округленная)

Тип бетона: тяжелый — Т; на пористых заполнителях (керамзитобетон) — П; силикат плотный — С

Символ настоящего стандарта

Пример условного обозначения блока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:

ФБС24.4.6-Т ГОСТ 13579-78

То же, типа ФБВ длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (керамзитобетон):

ФБВ9.4.6-П ГОСТ 13579-78

То же, типа ФБП длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:

ФБП24.5.6-С ГОСТ 13579-78

1.4. Марки и характеристики блоков из тяжелого бетона приведены в таблице 2, из керамзитобетона — в таблице 3, из плотного силикатного бетона — в таблице 4.

При соответствующем обосновании допускается применение бетонных блоков с классами прочности на сжатие, отличными от указанных в таблицах 2-4. При этом во всех случаях класс бетона по прочности на сжатие следует принимать не выше В15 и не ниже:

В3,5 — для блоков из тяжелого бетона и керамзитобетона; В12.5″»»плотный силикатный бетон.

Примечание. В условном обозначении блоков из бетона классов прочности на сжатие, отличных от указанных в таблицах 2-4, перед буквой, характеризующей марку бетона, должен быть проставлен соответствующий цифровой индекс.

стол 2

Крепление

Вес блока

бетон на

материалы

(ссылка),

сила

для сжатия

ГОСТ 13579 78 Фундаменты ленточные железобетонные.

Конкретный парень для подвала. Контрольный номер

ГОСТ Союза ССР.

Блоки бетонные для стен подвала.

Техника для кондиционеров

ГОСТ 13579-78.

Комитет государственного управления СССР.

Москва

ГОСТ Союза ССР.

Петсан нг пангангасива 01.01.79

Это означает, что в подвалах и технических помещениях используется силикатный бетон средней плотности с удельным весом 1800 кг/м 3 . илалим нг лупа.Pinapayagan анг солидный парень, играющий для людей.

(Binagong edisyon, baguhin ang No. 1).

1.1. Парень нахахати на tatlong uri:

Фбс — твердый;

FBB — твердые с вырезом для различных перемычек и связи в подвалах и технической части;

FBP — walang bisa (с буквами без пустот).

1.2. Уважаемый и симпатичный парень, который звонит в тинукой на — и в talahanayan.это.

Талаханян 1.

И-блок	Большой блок, мм.
	Haba л.	Лапад б.	Таас ч.

Блок управления FBS.

А. Блоки шириной 300 мм.

Применяется для увеличения-катарунгана, что позволяет использовать блок из группы, состоящей из групп для сжатия, но не из-за сжатия -. В некоторых случаях, во всех случаях, узкий круг для компрессионных лаков дает несколько хинди-высоких значений для B15 и хинди больше:

B3. 5 — для того, чтобы блокировать контракт и торговать в Китае;

B12.5 — для блокировки силикатного бетона.

Тандаан. С кондиционированием блока из класса в блок класса для прочности на сжатие, naiiba из tinukoy na B, цифровой индекс kaukulang имеет значение, которое можно найти в конце.

1.5. Расположение монтажных петель в блоке может быть закреплено на тинуке. Конструкции монтажных петель также доступны.

Установка монтажных петель в блоке FBS с шириной 1180 и 2380 мм и шириной 300 мм из двух блоков и заподлицо с монтажным блоком.

1,3 — 1,5.

I-блок марки	Kongkreto Klase с компрессионными лаками	Петля для крепления на паг		Продажа материалов		Харанган анг маса (санггуниан), Т.
I-блок марки	Kongkreto Klase с компрессионными лаками	Марка.	номер	Конгкрето, м 3.	Сталь, кг.	Харанган анг маса (санггуниан), Т.

Тандаан. Типоразмер блока соответствует средней плотности 2400 кг/м3.

2.7. Нормальный набор длинных длинных блоков (двухкратный сжатие) имеет тип:

50 — Para sa mabigat kongkreto и magaan kongkreto klase B12.5 и mas mataas;

70 — Для увеличения класса B10 и для других целей;

80 — Для магазинов класса B10 и других;

100 — для силикатного бетона.

Ограничение, связанное с парнем, который имеет маламигнативный набор данных, а также нормальные параметры сжатия, не требующие выравнивания (в зависимости от типа сжатия 3):

70 — для класса B12.5 и выше;

90 — Для конкретного класса B10 и для других.

Стандартный набор стандартов, отвечающих требованиям стандартов, содержит документацию по проекту, предназначенному для конкретных целей или правил, соответствующих стандарту ГОСТ 13015.0.

Поставка парня с лаками из бакалейного конкремента, который больше всего подходит для лаков на tumutugma в лакасах сжатия нито, на ибинигай кунг tinitiyak tagagawa на конкретный парень kinakailangang lakas в disenyo ng edad, tinautukoyng ng Образец контрольного образца, полученный в соответствии с требованиями стандарта GOST 18105.

2,5 — 2,7. (Binagong edisyon, baguhin ang No. 1).

2.8. Вы должны быть уверены, что большинство парней, которые знают больше, чем хинди, имеют более 12%.

(Binagong edisyon, baguhin ang No. 1).

2.9. Монтажная петля в блоке используется для арматуры горячекатаной арматуры марки А-и-и марки Ист Маркс2 и ЭС3П2 или пана-полого профиля АС-II, Марка 10ГТ по ГОСТ 5781.

Арматура марки стали est3ps2 может быть установлена для монтажных петель, установленных для установки и установки блока при температуре до минус 40 ° C.

2.10. Отклонение от нормы у парня, страдающего от расстройства, на хинди может быть использовано в MM:

са хаба 13.

Са Лапад и Таас 8.

на лаки нг pagbawas 5.

2.11. Его изображение из профиля другого парня имеет хинди изображения на 3 мм в большом количестве и позже.

(издание Бинагонг).

2.12. Суммарная категория конгрегаций других парней по тегу:

A3 — для лица на белом фоне;

A5 — Mukha, только для декоративной отделки керамической плиткой, наносимой на слой раствора;

А6 — лицевой, необъемный;

A7 — нарфиш, хинди накикита в работающих кондиционерах.

Типоразмеры для твердых блоков — по ГОСТ 13015.0.

(Binagong edisyon, baguhin ang No. 1).

2.13. (Хинди Касама, ошибка № 1).

2.14. С корейским парнем, который не знает секса. 3, битак из хинди самый первый, малибан из местных местных, а также из 0,1 мм, как большой блок и сделать из силикатного бетона и 0,2 мм из легких бетонных блоков.

(Binagong edisyon, baguhin ang No. 1).

2.15. Установивший бисагра близок к настоящему времени.

3.1. Блоки соответствуют стандарту партии в соответствии с ГОСТ 13015.1 и в соответствии с ним.

3.2. Блок для морозостойкости и морозостойкости хинди, устойчивый к морозу, легко-бетонная влага, пати на рин сапроницаемый для блока, предназначенный для работы в зависимости от того, может ли он быть активным, ай дапат gawin также в результате периодического теста.

3.3. Mga kongkretong pagsubok для хинди tinatagusan трубку и pagsipsip трубку парня kung saan ngga kinakailangang это nagpapataw, дапат на isagawa нанг хинди бабабы в том числе в 3 buwan.

3.4. Бакасион в kahalumigmigan nilalaman ng Liwanag kongkreto дает контроль над хинди бабабой, когда речь идет о том, чтобы получить результат в результате выборки образца, который был получен из tatlong natapos на парня.

Ang Susuring aktwal релиз halumigmig Ay Dapat Isagawa Ayon в результате проверки Bawat kinokontrol на блоке в среднем на halaga ng halumigmig нг выборки на Pinili Mula Dito.

3.5. Блоки, настраивающие конструкционные лаки (конкретные группы для компрессионных лаков и бакасионных лаков), соединяют монтажную петлю с непосредственным изменением этого, определяя геометрический параметр, задействуя технологическую информацию в битах и категория знатоков разных парней, которые могут помочь вам в результате.

3.6. Подтверждение блока с помощью настройки геометрического параметра, категоризация значений параметров и знание технико-экономических параметров, которые позволяют контролировать результат.

3.7. Управляйте парнем, управляя петлей, устанавливая петлю, устанавливая начальные надписи и указывая на tuluy-tuloy, который контролирует управление парнем, который может управлять тинукой, находящейся под маркой tagapagpahiwatig.

Сексён. 3. (Binagong edisyon, baguhin ang No. 1).

4.1. Конкретные способы сжатия соответствуют требованиям ГОСТ 10180 в виде серии образцов, полученных из нескольких образцов, в соответствии с составом, соответствующим требованиям ГОСТ 18105.

Проверка блока питания на соответствие стандартам, который действует на уровне бакалейной продукции, соответствующей требованиям стандарта ГОСТ 17624 или механических характеристик, соответствующих требованиям ГОСТ 17624 или нг kongkretong pagsubok.

(Binagong edisyon, baguhin ang No. 1).

4.2. (Хинди Касама, ошибка № 1).

4.3. Морозостойкий бетон соответствует ГОСТ 10060.

4.4. На хинди изготовлен трубный концевой блок, соответствующий требованиям ГОСТ 12730.0 и ГОСТ 12730.5, представляющий собой серию образцов, которые изначально были получены из определенного состава образцов.

(Binagong edisyon, baguhin ang No. 1).

4.4.1. (Хинди Касама, ошибка № 1).

4.5. Трубопроводный концевой блок, предназначенный для установки в соответствии с требованиями к кондиционерам, соответствует стандарту ГОСТ 12730.0 по ГОСТ 12730.3 представляет собой серию образцов, полученных из различных источников, используемых для производства.

(Binagong edisyon, baguhin ang No. 1).

4.6. (Хинди Касама, ошибка № 1).

4.7. Полное соответствие требованиям ГОСТ 12730.0 и ГОСТ 12730.2 Образец, полученный из нескольких образцов.

Mula в новом парне был сделан на хинди-баба в новом образце.

Пинапаяган этого материала, который соответствует галлюминесцентному блоку диэлькометрического датчика по ГОСТ 21718.

(Binagong edisyon, baguhin ang No. 1).

ГОСТ 13579-78.

УДК 691.327-412:006.354.

Группа ж33.

Межгосударственный стандарт.

Бетонные блоки для стен подвала.

Техника для кондиционеров

Конкретный парень для подвала.

Пеца пангангасива 1979-01-01

Mga Detalye ng Imformasyon

1.Бинуо

Центральный научно-исследовательский институт моделирования и экспериментального жилищного строительства (ЦНИИЭП жилищного строительства) Пахаяг нг Памахалаан

Всесоюзный научно-исследовательский институт заводской технологии сборных железобетонных конструкций и изделий (Внириевсбетон) Министерства промышленности строительных материалов СССР

Идентификационный комитет по строительству зданий и сооружений в архитектуре СССР

2. Получение разрешения Комитета Государственного Консульства Министра СССР по делам строительства 30.12.77 № 234

3. Стандарт ГОСТ 13579-68.

4. Справочная нормативно-техническая документация.

	Пункт с номером		Пункт с номером
ГОСТ 5781-82.		ГОСТ 13015.0-83.		ГОСТ 13015.1-81.		ГОСТ 13015.2-81.
ГОСТ 10060.3-95.		ГОСТ 13015.3-81.			ГОСТ 18105-86.
ГОСТ 12730.0-78.
ГОСТ 12730.2-78.
ГОСТ 12730.3-78.		Снип 2.03.01-84.
ГОСТ 12730.5-84.		Снип 2.03.11-85.

5. Издание (ноябрь 2001 г.) с номером 1, ноябрь 1985 г. (июнь 3-86)

Это означает, что в блоке может использоваться бетон, пати из керамзита и силикатного бетона средней плотности (в кондиционировании в помещении с паре-парехо) с плотностью 1800 кг/куб. м. 3 и один из первых пунктов в подвале и технический подземный этаж.

Пинапаяган солидного парня, играющего для публики.

1. Mga Uri at I-block ang Disenyo

1.1. Парень нахахати на tatlong uri:

Фбс — твердый;

FBB — твердые с вырезом для различных перемычек и связи в подвалах и технической части;

FBP — walang bisa (с буквами без пустот).

1.2. Уважаемый и лакирующий парень, он может быть подростком.1-3 в са меса. это.

Парень, участвующий в FBS.

Блок лапки 300 мм

Блоки лапад 400, 500 на 600 мм

Блоки ФББ.

Блоки типа

ПБП.

Талаханян 1.

1.3. Структура кондиционера (для нескольких человек) для парня в сумме:

I-block ang uri (талата 1. 1)

I-блок Размеры в дециметрах:

хаба (билуган)

таас (билуган)

Uri ng kongkreto: mabigat — t; са пористые заполнители (керамзитобетон) — н; сиксик на силикате — с

Поделиться по номеру

Кондиционированный блок FBS, имеющий размеры 2380 мм, 400 мм и 580 мм, имеет большой размер:

ФБС24. 4.6-Т ГОСТ 13579-78.

Парехонг, тип FBB, размер 880 мм, размер 400 мм и размер 580 мм, из пористых заполнителей (керамзитобетон):

ФБВ9.4.6-П ГОСТ 13579-78.

Часть FBP, толщина 2380 мм, ширина 500 мм и ширина 580 мм, из силикатного бетона:

Фбп24.5.6-с ГОСТ 13579-78.

Тандаан. Завершение этого проекта и установка блока, имеющего высоту 780 мм (двухместный), закрытие типового проекта гусалы в начале 01.01.01.78, в этом проекте.

1.4. Татарский и катарский большой парень, который знает, как это сделать. 2, от керамзитового конкрето — до горы. 3, из макакапал силикатного конкремента — на горе. апат.

С помощью naaangkop на pagpapatunay, пинапаяган на использование узких блоков в блоке для сжатия, naiiba мула в tinukoy в talahanayan. 2-4. За несколько часов, во всех случаях, вы можете получить хинди hihigit на B15 и больше хинди:

В3.5 — Para sa mabigat kongkreto block and ceramzite kongkreto;

В12. 5 — «Сиксик на силикатный бетон.

Тандаан. Sa kondisyonal на pagtatalaga нга блока из конкретных, с градусом для сжатия, naiiba мула в ipinahiwatig са talahanayan. 2-4, единственный цифровой индекс, который можно найти в одном месте, а также краткий отчет о стране.

Талаганян 2.

I-блок марки	Kongreto Клас с компрессионными лаками	Петля для крепления на паг		Продажа материалов		Харанган анг маса (санггуниан), Т.
I-блок марки	Kongreto Клас с компрессионными лаками		номер	Конгкрето, м 3.	Сталь, кг.	Харанган анг маса (санггуниан), Т.

Тандаан. Блоки имеют среднюю плотность 2400 кг / м 3.

Таблица 3.

I-блок марки	Kongreto Клас с компрессионными лаками	Петля для крепления на бумаге.		Продажа материалов		Харанган анг маса (санггуниан), т.
I-блок марки	Kongreto Клас с компрессионными лаками		номер	Конгкрето, м 3.	Сталь, кг.	Харанган анг маса (санггуниан), т.

Тандаан. Блок с патиной, патиной и петлей крепления, можно установить для блока из керамзита плотностью 1800 кг/м 3.

Талаганян 4.

I-блок марки	Kongreto Клас с компрессионными лаками	Петля для крепления на паг		Продажа материалов		Харанган анг маса (санггуниан), т.
I-блок марки	Kongreto Клас с компрессионными лаками		номер	Конгкрето, м 3.	Сталь, кг.	Харанган анг маса (санггуниан), т.

Тандаан. Блок, патинированный на монтажной петле, устанавливается для блока из силикатного бетона со средней плотностью 2000 кг/м3.

1.5. Расположение монтажных петель в блоке может быть закреплено на жесткой поверхности. 1-3. Конструкции Mount Loop включены в приложение.

Устанавливается для установки блока специального захватного устройства, которое обеспечивает его координацию с потребителем и проектной организацией, устанавливая блок без монтажной петли.

1.4, 1.5. (Binagong edisyon, baguhin ang No. 1).

2. Mga Kinakailangan sa Teknikal

2.1. Материалы, которые используются для получения маганды kongkreto dapat tiyakin angganap teknikal на pangangailangan на itinatag ng pamantayang это и matugunan kasalukuyang pamantayan или pagtutukoy пункта в материале на этом.

2.2. Актуализирован в соответствии с концепцией блока (в соответствии с принципами и рекомендациями) и соответствует требованиям, предъявляемым к ГОСТ 18105, в зависимости от нормализованной документации в соответствии с проектом, касающимся гусалы, или в соответствии с ним. na pagkakapareho нг kongkreto lakas.

(Binagong edisyon, baguhin ang No. 1).

2.3. Морозостойкость и водонепроницаемость бетона были разработаны в соответствии с проектом в соответствии с режимом работы и структурой климатических условий, предусмотренных для строительства в Snip 2.03.01 — для производства бетона и керамзита в CH 165 — для силикатного бетона.

2.4. Конкретный, пати на рин материальных для paghahanda венгерского блока, который был выбран для продажи в ilalim нг kondisyon ng agresibong kapaligiran, а также patugunan kinakailangan ng snip 2.03.11, pati na rin karangdang mga ang CH 165 для блокировки силикатного бетона.

2.5. Класс бетона по прочности на сжатие, марка бетона по морозостойкости и морозостойкости, а также, в первую очередь, в соответствии с конструкцией и материальными ценностями для нито (т. е. 2.4), дапат сумунод са proyektong tinukoy са заказ для са paggawa нг парень.

2.6. Поставка парня из самых близких дает вам возможность работать с постоянными лакасами бакалей (раздел 2. 2).

2.7. Нормальный набор пакетов для сжатия блоков, разделенных на блоки сжатия, может быть использован для создания пакетов:

50 — Para sa mabigat kongkreto and ceramzitobetone класса B12.5 и mas mataas;

70 — «» Класс B10 в sa ibaba;

80 — «Ceramzite kongkreto» B10 на складе;

100 — «Сиксик на силикатный бетон.

Ограничение по величине типа, характерного для большинства типов, более высокое, чем обычное, в зависимости от уровня прочности на сжатие, но не более высокого;

70 — для класса B12.5 и выше;

90 — «» «B10 на сайте ibaba.

2,5-2,7. (Binagong edisyon, baguhin ang No. 1).

2.8. Купажируйте несколько парней в большом количестве, содержащий керамзитобетон, содержащий более 12%.

2.9. Петля установочного блока, выполненная из горячекатаной арматуры класса А-I марки ЭС3ПС2 и ЭСТ3сп2 или периодического профиля АС-II марки 10ГТ по ГОСТ 5781.

Армирующая сталь Марка ES3PS2 не может быть установлена для монтажной петли, установленной для установки и установки блока при температуре до минус 40 ° C.

2.10. Кто-то говорит, что у него нет мнения, что у парня есть хинди-дата lumampas sa:

2.11. Его можно сравнить с профилем другого парня, который имеет хинди изображения в 3 мм для большого количества людей, а также позже.

2.12. Суммарный номер категории концептов разных парней имеет номер:

A3 — для лица на белом фоне;

A5 — Mukha, только для декоративной отделки керамической плиткой, наносимой на слой раствора;

А6 — лицевой, необъемный;

A7 — Нельцы, хинди, подключенные к работающим кондиционерам.

Типоразмеры для твердых блоков — по ГОСТ 13015.0.

(Binagong edisyon, baguhin ang No. 1).

2.13. (Хинди Касама, ошибка № 1).

2.14. С корейским парнем, который не знает секса. 3, битак на хинди, первый, малибан на местном уровне, например, в других местах, а также на хинди, отражающий свет от 0,1 мм в блоке из большого и тяжелого силикатного бетона и 0,2 мм в блоке из керамзитового бетона .

2.15. Установивший бисагра близок к настоящему времени.

3. Mga Panuntunan ng Pagtanggap

3.1. Этот тип соответствует требованиям, предъявляемым к партийным организациям в соответствии с ГОСТ 13015.1 и в соответствии с ним.

3.2. Парень, работающий с парнем для хамона, и хинди, тянущий за конгкрето, кахалумигмиган из бакасиона из керамзита из конгкрето, пати на рин, пагсипсип трубного парня из конгкретонга, который используется для операции, когда он агресибонг антас, всегда готов к покупке в результате чего пана-панахонг пагсубок.

3.3. Mga kongkretong pagsubok для хинди tinatagusan ng труб и pagsipsip ng tubig парень kung saan ng kinakailangang это nagpapataw, дапат на isagawa хинди bababa са имеет beses bawat tatlong buwan.

3.4. Кахалумигмиган на нилаламан керамзитобетона дает контроль над хинди бабабой, когда вы говорите о том, что у вас есть результат выборки пробы, которая была получена из большого количества парней.

3.5. Блоки, настраиваемые по принципу сжатия (конкретный набор для компрессионных материалов и наборов), регулируйте монтажную петлю, возвращайте ее, определяя геометрический параметр, устанавливая рабочие биты и категории Конгкретный другой парень, который давал информацию, была получена в результате того, что вы добились успеха.

3.6. Использование блока с контролем геометрического параметра, категоризация понятий и характеристик, а также использование технологической информации, основанной на одноэтапном выборочном контроле.

3.7. Управлять блоком, используя петлю, отображающую маркировку и маркировку палаты, которая может быть использована для управления контролем за блоком, имеющим отношение к тинукой на tagapagpahiwatig.

Сексён. 3. (Binagong edisyon, baguhin ang No. 1).

4. Пагсубайбай и памамараан нг пагсубок

(Binagong edisyon, baguhin ang No. 1).

4.2. (Хинди Касама, ошибка № 1).

4.3. Марка бетона по морозостойкости соответствует требованиям ГОСТ 10060.0 — ГОСТ 10060. 4.

(Binagong edisyon, baguhin ang No. 1).

4.4.1. (Хинди Касама, ошибка № 1).

4.6. (Хинди Касама, ошибка № 1).

4.7. Керамзитобетон с галумированием соответствует требованиям ГОСТ 12730.0 и ГОСТ 12730.2.

Mula в новом парне был сделан на хинди-баба в новом образце.

Пинапаяган этого материала с галлюминесцентным блоком диэлькометрического типа по ГОСТ 21718.

(Binagong edisyon, baguhin ang No. 1).

4. 8. Соединение и обратная связь между кастрюлей блока, расположением петли крепления, патиной с высоким качеством и обратным клапаном в соответствии с ГОСТ 13015.0.

5. Пагмамарка, Имбакан в Транспортасион

5.1. Маркировка блока I — по ГОСТ 13015.2.

Отметка о подписи и палатке, которую вы можете отправить своему парню.

(Binagong edisyon, baguhin ang No. 1).

5.2. Этот парень работает в стеке, состоящем из лучших частей и партизан, а также вступает в конфликт с другими людьми.

Большой стек из одного блока имеет длину до 2,5 м.

5.3. Перевозите пассажиров и транспорт, а также, чтобы парень был подключен к любой прокладке, которая лучше всего подходит для других парней.

Подкладка из большого количества гилер парня, который работает на большой основе, смазанной базой.

5.4. Уплотнительная прокладка имеет размер 30 мм.

5.5. Этот транспортный блок может быть отправлен с помощью пинозащиты из-за смещения.

Стек стека в пути транспорта зависит от скорости доставки пассажиров и самых больших размеров в легкой нагрузке.

5.6. Мягкая загрузка, транспортировка, транспортировка и транспортировка одного из парней, которые связаны с перевозками на хинди-касаме в конце концов.

5.7. Они всегда соответствуют документам, подтверждающим соответствие типов и требований требованиям ГОСТ 13015.3.

Как karagdagan, са документ на kalidad ng парень, kongkreto tatak са hamog na hamog na paglaban и хинди tinatagusan ng tube, pati na rin ang kongkretong pagsipsip ng tubig (kung ang mga tagapagpahiwatig na ito tinukoy sa pagukaskas) нг парень).

(Binagong edisyon, baguhin ang No. 1).

6.Гарантия тагагава

6.1. Dapat na garantiya ng tagagawa ang pagsunod са mga ibinigay на парень на mga iniaatas ng pamantayang это habang sumusunod на mga panuntunan mga mamimiling ng transportasyon, кондиционер для pag-aaplay и pag-iimbak nga парень на itinatag ng pamantayan.

Приложение

Ипинаг-уутос

Петля для крепления на бумаге.

Пряжка и образец на бакале с монтажной петлей

ГОСТ 13579-78.

Группа ж33.

Межгосударственный стандарт.

Бетонные блоки для стен подвала.

Технический кондиционер

Конкретный парень для подвала. Мга пагтутукой.

МКЦ 91.080.40.
OKP 58 3500.

Petsa ng Panimula 1 января 1979 г.

Mga Detalye ng Imformasyon

1. Binuo

Центральный научно-исследовательский институт модельного и экспериментального жилищного строительства (ЦНИИЭП Жилища) Pahayag ng Pamahalaan

Всесоюзный научно-исследовательский институт заводской технологии сборных железобетонных конструкций и изделий (Внириевсбетон) Министерство промышленности строительных материалов СССР

Идентификационное представительство Комитета по гражданскому строительству при Архитектуре государственного строительства СССР

2. Получено и принято решение Комитета Государственного совета Министерства СССР по делам строительства от 30.12.77 N 234

3. Согласно ГОСТ 13579-68.

4. Справочная нормативно-техническая документация.


	Номер пункта
ГОСТ 5781-82.
ГОСТ 10060.0-95.
ГОСТ 10060.1-95.
ГОСТ 10060.2-95.
ГОСТ 10060.3-95.
ГОСТ 10060.4-95.
ГОСТ 10180-90.
ГОСТ 12730.0-78.
ГОСТ 12730.2-78.
ГОСТ 12730.3-78.
ГОСТ 12730. 5-84.
ГОСТ 13015-2003.	2.7, 2.12, 3.1, 4.8, 5.1, 5.7
ГОСТ 17624-87.
ГОСТ 18105-86.
ГОСТ 21718-84.
ГОСТ 22690-88.
Снип 2.03.01-84.
Снип 2.03.11-85.

5. Издание (октябрь 2005 г.) с выходом в № 1, допущено в ноябре 1985 г. (ius 3-86)

Стандартный номер, указанный в стандарте, установленный для блока, который может быть зарегистрирован, в конце концов Керамзит конгкрето и силикатный бетон средней плотности (с кондиционированием на основе паре-парехо) выше 1800 кг / м2 и установленный для подвала в подвале и технический, построенный в соответствии с требованиями люпа.

Пинапайаган солидного парня, играющего для публики.

1. Мга Ури в I-блоке в Дисеньо

1.1. Парень имеет такой же номер:

Fbs — твердый;

FBB — твердые с вырезами для перемычек и коммуникаций в подвальных и технических помещениях;

FBP — walang bisa (с буквами без пустот).

1.2. Анг форма и лаки нга блок ай дапат тумутугма са тинукой на мга 1-3 ат са Таблица 1.

Черт.1. Парень из FBS.

Блок управления FBS.

Mapoke Lapad 300 мм

Blocks Lapad 400, 500 при 600 мм

Hert.1 (Patuloy)

Sumpain. Блоки ФББ.

Блоки FBB.

Блин.

Блин.3. Блоки типа ПБП.

Блоки типа ПБП.

Талаханян 1.


И-блок	Большой блок, мм.
		Лапад
		300; 400; 500; 600

		300; 400; 500; 600

1.3 Кондиционирование кондиционера для абонента (многоточечный) для блока в сумме:

Блочный тип (пункт 1. 1)

I-блок Размер в дециметрах: Haba (билуган)

таас (билуган)

Uri ng kongkreto: mabigat — t; са пористые заполнители (керамзитобетон) — н; сиксик на силикате — с

Плата за номер

Кондиционированный блок питания FBS с диаметром 2380 мм, 400 мм и шириной 580 мм, возможный по номеру:

FBS 2406. 4.6-Т ГОСТ 13579-78.

Часть FBB с толщиной 880 мм, 400 мм и шириной 580 мм, из пористого заполнителя (керамзитобетон):

FBV9.4.3-P ГОСТ 9.4.3-P 78.

Тип FBP с толщиной 2380 мм, 500 мм и шириной 580 мм, из силикатного бетона:

FBP24.5.6-S ГОСТ 18.579-S 78.579-S

Тандаан. Увеличить его на 780 мм большой размер (дети), устанавливая в начале 01.01,78 типичный проект гусали в общем проекте этого.

1.4. В таблице 2, из керамзитового бетона — в таблице 3, из силикатного бетона — в таблице 4. Конкретный блок в группе для различных компрессий, может быть больше, чем вставками в Таблице 2-4. В любое время, во всех случаях, вы можете получить хинди hihigit на B15 и хинди больше:

B3.5 — Para sa mabigat kongkreto block and ceramzite kongkreto;

B12.5 «» «Сиксик на силикатном бетоне.

Tandaan. С кондиционированием на блоке из определенного блока для сжимающих лаков, который может быть использован в таблице 2-4, с цифровым указателем в таблице 2-4 na pinangangasiwaan sa harap ng sulat, na характеризует ang uri ng kongkreto.

I-блок Марка

Kongkreto Klase для компрессионных лаков

Петля для крепления на паг

Продажа материалов

Харанган анг маса (санггуниан), Т.

Конгкрето, М.

Сталь, кг.

Фбс24.3.6-т.

Фбс24.4.6-т.

Фбс24.5,6-т.

Фбс24.6.6-т.

Фбс12. 4.6-т.

Фбс12.5.6-т.

Фбс12.6,6-т.

Фбс12.4.3-т.

Фбс12.5.3-т.

Фбс12.6.3-т.

Фбс9.3,6-т.

Фбс9.4.6-т.

Фбс9.5.6-т.

Фбс9. 6.6-т.

Фбв9.4,6-т.

Фбв9.5.6-т.

Фбв9.6.6-т.

Фбп24.4.6-т.

Fbp24.5,6-т.

Фбп24.6.6-т.

Тандаан. Этот блок имеет большую плотность, чем 2400 кг / м.

Таблица 3.


I-блок Марка	Kongkreto Klase для компрессионных лаков	Петля для крепления на паг	Продажа материалов	Харанган анг маса (санггуниан), Т.
				Конгкрето, М.	Сталь, кг.

Фбс24.4.6-п.
Фбс24.5,6-с.
Фбс24.6.6-п.
Фбс12.4.6-п.
Фбс12.5.6-п.
Фбс12.6,6-с.

Фбс12. 5.3-п.
Фбс12.6.3-п.
Фбс9.3,6-с.
Фбс9.4.6-п.
Фбс9.5.6-п.
Фбс9.6.6-п.
Фбв9.4,6-с.
Фбв9.5.6-п.
Фбв9.6.6-п.
Фбп24. 4.6-п.

Fbp24.6,6-с.

Тандаан. Блок, патинированный на петле крепления, может использоваться для блока из керамзитового бетона, 1800 кг/м

Talahanayan 4.


I-блок Марка	Kongkreto Klase для компрессионных лаков	Петля для крепления на паг	Продажа материалов	Харанган анг маса (санггуниан), Т.
				Конгкрето, М.	Сталь, кг.
Фбс24. 3.6-с.
Фбс24.4.6-с.
Фбс24.5,6 с.
Фбс24.6.6-с.
Фбс12.4.6-с.
Фбс12.5.6-с.
Фбс12.6,6 с.
Фбс12.4.3-с.
Фбс12.5.3-с.
Фбс12. 6.3-с.
Фбс9.3,6 с.
Фбс9.4.6-с.
Фбс9.5.6-с.
Фбс9.6.6-с.
Фбв9.4,6 с.
Fbv9.5.6-с.
Fbv9.6.6-с.
Fbp24.4.6-s.
Fbp24. 5,6 с.
Fbp24.6.6-s.

Тандаан. Блок, патинированный на монтажной петле, устанавливается для блока из силикатного бетона средней плотности 2000 кг/м.

1.5. Место петля монтировки в блоке может быть настроена на тинукой.1-3. Конструкции Mount Loop включены в приложение.

Требуется установить блок, специально предназначенный для захвата, который координирует работу с потребителем и проектной организацией, устанавливая блок без монтажной петли.

1.4, 1.5. (Binagong edisyon, изм. N 1).

2. Mga Kinakailangan sa Teknikal

2.2. Актуализированы в соответствии с концепцией блока (в соответствии с принципами и рекомендациями) в соответствии с требованиями ГОСТ 18105, в зависимости от нормализованной документации в соответствии с документацией проекта для целей и правил, и т.д. aktwal на pagkakapareho нг kongkretong lakas.

(Binagong edisyon, изм. N 1).

2.3. Морозостойкость и водонепроницаемость бетона соответствует требованиям проекта, в зависимости от режима работы конструкции и климатических условий для конструкции в соответствии с Snip 2.03.01 для производителя керамзита и керамзита и CH 165 для стандарта силикатный бетон.

2.4. Конкретный, пати на рин материальные для paghahanda мнга конгкретный блок, который был создан для использования в ilalim нга kondisyon ng agresibong kapaligiran, а также dapat matugunan ang kinakailangan ng snip 2.03.11, патиной в несколько раз больше CH 165 для блока силикатный бетон.

2.5. Классы бетона по прочности на сжатие, марке бетона по морозостойкости и морозостойкости, а также, в первую очередь, по прочности и по материалам для расчетов нито (в соответствии с пунктом 2. 4), в соответствии с проектом на тинукой заказ для парня.

2.6.Источники питания, которые могут быть получены, могут быть использованы в качестве основных продуктов питания (пункт 2.2).

2.7. Нормальный выбор бакалейных блоков в блоке поршневого типа сжатия может быть использован для создания катумбасов:

50 — Для большего количества блоков и керамзитовых блоков 12,5 и выше;

70 «» Класс 10 в sa ibaba;

80 «керамзитобетон» са 10″

100″ сиксик силикатный бетон.

Kapag Naghahatid NG MGA Bloke SA Panahon NG Malamig Na Panahon NG Taon, Pinapayagan Na dagdagan Ang Halaga NG NAM NA LAKAS NG BAKASYON NG KONGKRETO BILANG ISAN PORSYENTO NG KLASE SA PAMAMAMAGITAN NG LAKAS NG Сжатие, Ngunit Hindi Higit SA:

70 — для класса 12,5 и больше в конце концов;

90 «» 10 в sa ibaba.

Нормальный выбор бакалейных документов включает в себя составление документации для проекта, основанного на конкретных требованиях или правилах, соответствующих ГОСТ 13015.

Поставка парня с лакомствами, которые могут быть связаны с компрессией нито, na ibinigay kung tinitiyak tagagawa na ang kongkretong bloke ng kinakailangang lakas sa disenyong edad, Образец образца контроля, который изначально был создан в соответствии с требованиями, предъявляемыми к работе и с указанием контекста согласно ГОСТ 18105.

2.5-2.7. (Binagong edisyon, изм. N 1).

2.8. Капакан может быть больше, чем большинство, галлюминесцентный керамзитобетон имеет более 12%.

2.9. Петля для установки в блоке, устанавливаемом на арматуру горячекатаной арматуры класса AI марки ЭС3ПС2 и ЭС3СП2 или периодического профиля АС-II марки 10ГТ по ГОСТ 5781.

Арматура стали марки ЭС3ПС2 не требует установки монтажной петли для установки и установки блока при температуре до минус 40 ° C.

2.10. Отклонения угла в миллиметрах, которые отсутствуют, имеют следующие значения:

2.12. Суммируемая категория самых красивых парней указана:

A3 — лицевая, выбранная в соответствии с вашими предпочтениями;

A5 — Mukha, только для декоративной отделки керамической плитки, наносимой на слой раствора;

А6 — лицевые неваримые;

A7 — Нельцы, хинди, подключенные к работающим кондиционерам.

Типоразмеры калибровочных блоков — по ГОСТ 13015.

(Binagong edisyon, изм. N 1).

2.13. (Хинди касама, измер. № 1).

2.14. Конструктивный блок, состоящий из 3-х секций, битак из хинди, наиболее часто используемых в различных местных условиях, а также из 0,1 мм блока, изготовленного из силикатного бетона на 0,2 мм в блоке из керамического конкремента.

2.15. Установивший бисагра близок к настоящему времени.

3. Mga Panuntunan ng Pagtanggap

3.1. Партнёр соответствует требованиям, предъявляемым к партийным организациям в соответствии с ГОСТ 13015 и в соответствии с ним.

Подтверждение актуальна релиза halumigmig ай dapat isagawa Ayon в результате инспекции Бават киноконтроля на блоке в среднем на halaga ng halumigmig нг выборки на последней из этого.

3.5. Подгонка блока к узким слоям (переходной блок для компрессионных слоев и слоев), регулировка монтажной петли в соответствии с заданным параметром, определение геометрических параметров, определение рабочего бита и категории нг kongkreto Angabaw нг парень dapat isagawa Айон в результате nga pagsusulit са pagtanggap.

Сексён. (Binagong edisyon, изм. N 1).

4. Пагсубайбай и памамараан нг пагсубок

Блокировка блока, предназначенного для проверки параметров, действующая на лакокрасочные покрытия в соответствии с требованиями стандарта ГОСТ 17624 или механическими параметрами, применяемыми к приборам pamamaran нг kongkretong pagsubok.

(Binagong edisyon, изм. N 1).

4.2. (Хинди касама, измер. № 1).

4.3. Марка бетона по морозостойкости соответствует требованиям ГОСТ 10060.0 — ГОСТ 10060.4.

(Binagong edisyon, изм. N 1).

4.4.1. (Хинди касама, измер. № 1).

4.6. (Хинди касама, измер. № 1).

4.7. Керамзитобетон с галумированием соответствует требованиям ГОСТ 12730.0 и ГОСТ 12730.2.

От одного парня был получен хинди-баба в новом образце.

Пинапаяган этого материала с галлюминесцентным диэлькометрическим блоком по ГОСТ 21718.

(Binagong edisyon, изм. N 1).

4.8. Покупка и подключение к выпрямленному блоку, позиция монтажной петли, патина с маркировкой и обратным клапаном и закрытие блока по стандарту ГОСТ 13015.

5.1. Маркировка блока — в соответствии с ГОСТ 13015.

Маркировка подписи и палаты может быть сделана в соответствии с принципами работы блока.

(Binagong edisyon, изм.№ 1).

Стек из нескольких парней на хинди имеет длину более 2,5 м.

Подкладка в соответствии с большим количеством мужчин, которые имеют большой опыт, но не имеют базы.

5.4. Уплотнительная прокладка имеет размер 30 мм.

5.5. Этот транспортный блок может быть отправлен с помощью пинозащиты из-за смещения.

5.7. В соответствии с документом, подтверждающим качество материала, указанному в соответствии с ГОСТ 13015.

В соответствии с требованиями, предъявляемыми к надлежащему документу, тип, соответствующий требованиям, предъявляемым к покупателю и хинди, kongkretong pagsipsip нг трубы (кунг ng Mga tagapagpahiwatig на этом tinukoy са pagkakasunud-sunod пункт са paggawa нг парень).

(Binagong edisyon, изм. N 1).

6. Гарантия тагагава

6.1. Гарантийный тагагава для клиентов, которые хотят, чтобы они были куплены, и это необходимо для клиентов, которые пользуются транспортом, а также кондиционеры для пассажиров и парней. ито.

Приложение (обязательное). Петля для монтажа в петлю.

Вложение
Вставка

Пакет и образец на бакал с монтажной петлей

Текст электронного документа.
и пробурено по номеру:
, официальная редакция
М.: Станинформ, 2005.

Самоходная формовочная машина steif mfs/2 с комплектом оснастки для производства блоков фбс всех типоразмеров в Туле (интернет-магазин) Тулапрессмаш, ООО | Купить Самоходная формовочная машина STEIF MFS/2 с комплектом оснастки для производства блоков ФБС всех типоразмеров Тула (Россия)

Самоходная формовочная машина STEIF MFS/2, разработанная ТУЛАПРЕССМАШ, позволяет совместить несовместимые — экономия в процессе производства и быстрое получение качественной продукции — блоков фундаментных (ФБС) всех типоразмеров по ГОСТ 13579 — 78.

В настоящее время ФБС является самым популярным строительным материалом. Простота установки фундамента является неоспоримым преимуществом в пользу их широкого применения в строительстве. Полнотелые фундаментные блоки – это железобетонные изделия, без которых не может обойтись современная строительная отрасль.

Преимущества работы со станком STEIF MFS/2

автомобиль обслуживается одним человеком;
по сравнению с традиционной технологией производства блоков металлоемкость процесса и трудозатраты снижены более чем в десять раз;
достижение быстрого результата происходит за счет непосредственной распалубки изделий и высокой скорости формования — от 3.5 минут на молдинг.

Компания «ТУЛАПРЕССМАШ» оказывает неограниченную послегарантийную консультационную поддержку, а при заключении договора — послегарантийное обслуживание оборудования, а также имеет постоянный склад быстроизнашиваемых и расходных материалов и запасных частей, наиболее ответственных ответственных частей.

Производительность оборудования

ФБС 24 — 3..4 . . . 5..6 — 6	1 блок на 1 молдинг
ФБС 12 — 3..4..5..6 — 6	2 блока на 1 молдинг
ФБС 9 — 3..4..5..6 — 6	2 блока на 1 молдинг
Производительность за 8-10 часов	до 150 блоков ФБС 24 — 4 — 6

Одноэтажный дом на 4 комнаты. Планировка дома — простое руководство для начинающих. Фото, чертежи, готовые решения и полезные советы. Какой должна быть прихожая

Дом для среднего класса может не блистать роскошью отделочных материалов, но комфортным он должен быть.Это удобство заключается в просторных комнатах и отдельной комнате для каждого члена семьи. Наиболее распространены проекты домов с 3-4 спальнями. Рассмотрим несколько таких проектов. Первый проект показывает дом мансардного типа. На первом этаже два прямоугольных эркера. Одна из них расположена рядом с кухней и имеет кладовую. Напротив кладовой, примерно по центру этажа, находится санузел. Большую часть первого этажа занимает гостиная со вторым эркером.При этом гостиную условно можно разделить на столовую, переходящую в кухню, и зону отдыха с привычной для гостиной меблировкой. На втором этаже три просторные комнаты, санузел, гардероб, холл и очень интересный элемент — второй свет. Это большой световой люк, который пропускает свет прямо в гостиную на первом этаже, так как на втором этаже нет перекрытия на пути солнечного света.

Еще один проект дома с мансардой и габаритными размерами 11.5 на 12,4 метра. Особенность этого проекта заключается в сложной форме мансарды. Благодаря такой форме крыши площадь мансардного этажа используется максимально полно и позволяет сделать окна с каждой стороны дома. Второй этаж разделен на три комнаты разной площади, в которых четко прослеживается значимость проживающих в них людей. Также есть общий гардероб, довольно большая площадь, санузел. На первом этаже есть еще одна гостиная, в которой можно разместить кабинет и гостевой холл.В остальном планировка первого этажа вполне стандартная, холл, санузел, кухня-столовая и гостиная.

Следующий проект не менее интересен, несмотря на простоту формы дома и двускатную крышу. В доме два балкона и две террасы. На первом этаже есть встроенный гараж с входом в гардеробную, через которую можно выйти на террасу и пройти в холл. Также на первом этаже расположены котельная, со всеми коммуникационными узлами, санузел, кухня и жилая комната.На втором этаже расположены четыре гостиные с выходом на два балкона. Две ванные комнаты, одна из которых большая с ванной.

Задача данного материала – разъяснить, какой должна быть планировка в частном доме, дать представление о том, какое место следует выделить для той или иной комнаты, а какие комнаты лучше вообще не использовать. Все это будет сделано на примере каждой отдельной комнаты.

Какой должна быть прихожая

Когда человек входит в дом, он видит коридор.Здесь важную роль играет метраж этой комнаты (это явно не полноценная комната). Если прихожая и остальные комнаты оборудованы коридором, ведущим в остальные комнаты, то для прихожей достаточно площади 4 – 6 м².

В том случае, если прихожая и коридор объединены рядом с гостиной или санузлом, то потребуется больше места для одежды и обуви, чтобы гости (и хозяева) могли свободно раздеваться/разуваться и одеваться/ наденьте обувь.

Дизайн гостиной

Лучший вариант — по коридору из прихожей можно пройти прямо в гостиную. Это способствует свободной ориентации гостей в доме, упрощает планировку. Величина площади гостиной может колебаться от 15 до 30 м², все зависит от того, насколько большой дом. На этой площади легко могут разместиться 5 гостей, а то и больше.

Гостиную следует обустраивать со стороны, с которой светит солнце, в связи с тем, что это дневная комната, для которой важно естественное освещение.Кроме того, гостиная и ванная комната должны располагаться как можно ближе друг к другу, чтобы гостям не приходилось долго искать туалет.

Оптимальный размер ванной

Если места достаточно, то лучше остановиться на варианте с раздельным санузлом. Это позволит человеку сходить в туалет, не дожидаясь, пока опустеет ванная. В случае совмещенного санузла санузел (или душевую кабину) необходимо отгородить, для чего используется раздвижная перегородка.

В отдельной ванной для туалета достаточно места в пару квадратных метров, много места там не нужно. А баня планируется по прихоти хозяина. Если вы хотите, чтобы сама ванная была большой (примерно 2 – 4 м²), то помещение должно быть 8–10 м², включая умывальник. Для небольшого дома вполне достаточно 6 м². Обустройство санузла осуществляется с теневой стороны здания.

Если вы планируете строить двухэтажный дом, и при наличии средств, то хорошим вариантом будет обустройство второго санузла на территории второго этажа.Однако санузлы должны располагаться один над другим, чтобы не страдать от коммуникационных труб.

Площадь спальни

Эта комната должна находиться на солнечной стороне. Окна должны располагаться так, чтобы солнце не попадало в комнату утром. Спальня может быть от 12 до 20 м², опять же все дело в размерах здания.

В двухэтажном доме спальню предпочтительнее обустраивать наверху. Ведь спальня – это личное пространство. Однако если спальня делается для пожилых людей, ее лучше разместить на первом этаже.

Кухня, столовая

Кухня и столовая прекрасно объединяются, если для этого выделить немного большую площадь. Например, помещение от 12 до 16 м² вполне подойдет для кухни – столовой. При раздельной планировке этих помещений просторная кухня займет около 10 м², а столовая уместится на 8 м².

На самом деле расположение кухни и столовой на территории дома при условии достаточного освещения может быть любым.Однако есть одно условие – чем дальше от кухни спальня, тем лучше. Помещения кухни и спальни плохо сочетаются друг с другом.

Кроме того, кухню лучше разместить ближе к ванной и туалету, так как это позволит сэкономить на длине водопровода.

Простое бесплатное программное обеспечение для планирования дома

С помощью простой программы вы легко спроектируете и обустроите комнаты дома по своему вкусу.В виде урока описано, как скачать 3D-планировщик с официального сайта, и как им пользоваться (рассматривается пример планирования и расчета размеров дома с нуля).

Планировка комнат в частном доме видео

Часть Проект дома 4-х комнатного с мансардой включает в себя следующие материалы: фасад, план фундамента, разрезы, экспликация помещений, план цокольного этажа, план крыши, план цокольного и мансардного этажей, планы стропил.Проект четырехкомнатного жилого дома предусматривает строительство дома с гаражом и мансардой.

Проект четырехкомнатного дома с мансардой и гаражом: информация и инструкция

1. Жилой 4-х комнатный дом проект разработан на основании следующих данных:

Задание на проектирование;

Действующие нормативные документы и требования СНиП 31.02.2001 «Особенные жилые дома»

Природно-климатические характеристики участка для строительства четырехкомнатного дома :

Климатический район -II Б;

Стандартная скорость вращения напора -30 кг/м2;

Расчетная температура наружного воздуха -24- град.С УЧАСТИЕМ;

Глубина промерзания грунта -1,2 м.

Класс ответственности Жилой дом 4-х комнатный — 2 Степень огнестойкости — 2

Класс функциональной пожарной опасности — Ф 3.1 Класс конструктивной пожарной опасности — СО

2. Принята марка чистового пола 1 этажа на условную отметку О.ООО четырехкомнатный жилой дом .

3. Стены по проект 4-комнатного коттеджа с мансардой Предусматривается как из рядового кирпича, так и из газосиликатных блоков на — 700кг/м3, кл.Б 5 с утеплением минераловатными плитами и облибкой снаружи щетиной из красного косого кирпича,

4. Стены кухни возле ванн и санузлов из полнотелого керамического кирпича.

5. Кладка вентканалов и дымовых труб из полнотелого красного кирпича М100 ГОСТ 530-95 с перевязкой основной кладкой.

6. Внутренние перегородки здания — кирпич марки 100 ГОСТ 530-95 на растворе марки 75>толщина>=120 мм.

7. Фундаменты 4-х комнатного дома выполняются из сборных железобетонных блоков по ГОСТ 13579 — 78.

8. Фундаменты веранды и камина должны быть ленточными, монолитными, из бетона класса: В12,5

9. По периметру здания выполняется отмостка из тротуарной плитки шириной 800 мм по песчано-щебеночному фундаменту с уклоном 1=0,05 от дома.

10. Кровельное покрытие — металлочерепица.

11. По проекту дома четырехкомнатного кровельные, гидроизоляционные и уплотнительные материалы должны соответствовать требованиям действующих ГОСТ и ТУ.

12. При устройстве крыш и перекрытий необходимо соблюдать требования техники безопасности и техники безопасности согласно СНиП 3.04.01 — 87

Решение о распределении площади в частном доме – дело ответственное. На данном этапе закладываются не только пожелания собственников по расположению жилых площадей, но и планируется грамотное размещение коммуникаций. Отличная планировка дома будет сочетать в себе грамотное распределение пространства, удобство и практичность.

Процесс можно сделать самому, особенно если бюджет позволяет воплотить любую идею. Однако для качественного распределения имеющегося пространства, правильного назначения функциональной нагрузки и сочетания вышеперечисленного с удобством проживания лучше привлечь профессионала.

Правила работы

Планирование в строительстве относится к разделению пространства на этапе строительства. Все последующие изменения касаются перепланировки.Поэтому во избежание трудоемких, затратных и финансовых корректировок хорошая планировка частного дома должна начинаться еще на этапе закладки фундамента. Это необходимо для того, чтобы изначально заложить несущие стены и перегородки.

Чертеж должен четко учитывать размеры частного дома и отвечать основным требованиям к строительству жилых домов.

Итак, учитывая нормы объема чистого воздуха в помещении (23 м3), необходимо с особой тщательностью обеспечить требуемый метраж, уровень вентиляции.Естественные источники света также важны.

Кухня

Размер кухни следует рассчитывать исходя из того, сколько мебели и бытовой техники в ней планируется разместить.

Оптимальный вариант для частного дома – совмещение двух зон: кулинарной и столовой. Это увеличивает объем помещения с выгодой для функциональности.

Оптимальная площадь кухни 10 м2.Для кухни, совмещенной со столовой, достаточно 15м2.

Туалет и ванная

Для частного дома, где канализация – это настоящая эпопея, важно с умом использовать пространство и материалы. По этой причине туалет, ванная и прачечная (если они отдельные) расположены рядом с кухней.

Такая компоновка позволяет соблюдать гигиенические нормы, выделяя отдельный бытовой блок. При этом происходит значительная экономия материалов и работ по прокладке канализационных труб и систем водоснабжения.

Если каждое из помещений планируется как отдельное, стоит позаботиться о соответствующем метраже. Минимальный показатель в этом случае будет 5-6 м2.

Распределение площади домов разных типов

Строить громоздкие особняки, требующие огромных затрат энергии и ресурсов для обеспечения их функционирования, сейчас слишком дорого. С учетом стоимости строительства и земельного участка под такую постройку — тем более.

При этом остаются популярными компактные строения, расположенные на небольших участках земли и объединяющие в себе все необходимые для комфортного проживания зоны. Именно в таких постройках грамотное использование пространства приобретает первостепенное значение.

Если говорить о классификации частных домов, то можно выделить два признака деления: этажность и размер. Наиболее распространены компактные одно- и двухэтажные строения площадью 6х6, 8х8 и 10х10 метров.

Учитывая ограниченность площади, популярным вариантом является мансардное здание – жилое помещение, оборудованное крышей.

Тип 6×6

Планировка дома 6 на 6 метров — сложная задача. Ведь при небольших параметрах нужно разместить все необходимые зоны и сделать жилище комфортным для проживания.

Здесь целесообразно разместить кухню/столовую и ванную комнату с туалетом на первом этаже.Мансарда будет играть роль зоны отдыха, которую можно разделить на спальню и зону отдыха (или детскую). Выделить более двух функциональных зон не получится из-за размерных особенностей помещения.

В некоторых случаях домовладельцы могут пожертвовать внутренним туалетом в пользу парилки на дровах. А исправление нужд перенесено в здание флигельного типа на приусадебном участке.

Тип 8×8

Когда речь идет о площади 64 м2, процесс распределения пространства становится менее сложным.Итак, в планировку дома 8 на 8 метров легко входят:

прихожая — 4 м2;
ванная комната — 8 м2;
кухня столовая — 15 м2;
спальня-гостиная — 22 м2;
детская — 15 м2.

Это распределение при планировке одноэтажного дома. Если подразумевается наличие чердака, потребуется перераспределение с учетом лестницы (около 8 м2), ведущей наверх. Под крышей будут две спальни 20 м2 и 13 м2.

С помощью этого видео можно свободно обсуждать планировку двухэтажного дома. В этом случае стоит расширить ванную комнату с туалетом, столовую и прихожую, а также добавить кладовую на первом этаже. На втором разместится детская комната вместе с двумя спальнями.

Тип 10×10

Площади 10 на 10 метров достаточно для размещения всех необходимых помещений на одном этаже.Планировка такого дома с мансардой позволит увеличить метраж комнат или, при необходимости, их количество.

Так, помимо стандартного набора (кухня, гостиная, детская, спальня, ванная комната) можно выделить место под кабинет или специализированное место отдыха. Если перенести детскую на чердак, то можно оборудовать просторную парилку на первом этаже.

Планировка двухэтажного дома аналогичного метража может быть ограничена только гигиеническими нормами и требованиями пожарной безопасности.В остальном остается достаточно места для воплощения желаний владельца.

Кухню и столовую целесообразно разместить на первом этаже. Под кладовку в жилище с большим количеством жителей лучше сразу выделить 6-9 4 м 2 . При этом туалет и ванная могут быть продублированы для большего комфорта жильцов.

Говоря о комфорте, стоит учитывать потребности всех жителей.Так, размеры здания позволяют обеспечить детей разного пола отдельными комнатами. Это будет существенным плюсом, когда дети начнут взрослеть.

Спальни на нижних этажах должны быть спланированы с учетом старшего поколения. Но кабинет должен располагаться как можно дальше от наиболее посещаемых помещений. Лучше, если в него можно попасть только из главной спальни.

При планировании первоначального размещения на участке жилища и комнат в нем стоит оставить место для устройства широкой веранды или летней террасы.Такой элемент не требует значительных вложений, но многократно окупится, особенно летом.

Фото планировки дома

Дом одноэтажный 4-комнатный

Рабочий проект

Блоки дверные по СТБ 1138-98.

Внутренняя отделка: потолки из гипсокартона, шпаклевка 2 раза с последующей покраской; в санузле — стены выложены плиткой.

Титульный лист
Пояснительная записка на 5 листах формата А4
Генеральный план
Фрагмент забора из железобетонных панелей с установкой ворот из бетона, фрагмент забора панели с установкой калитки Общие данные (начало)
Общие данные (продолжение)
Общие данные (конец)
Фасад в осях 1-5
Фасад в осях 5-1
Фасад в осях А-Г , Г-А
Устройство наружной стены жилого дома, экспликация помещений
План фундамента, разрез 2-2
Экспликация полов, деталь гидроизоляции стен и пола санузла, санузла, деталь фундамент для перегородки

Пояснительная записка в AutoCAD.

Архитектурный проект индивидуального жилого дома выполнен в осях «1-5» — «А-Г» размерами 11,5х13,6м.

Уровень чистового пола принимается за 0,000.
Фундамент монолитный из бетона марки С 16/20.
Стены наружные из газобетонных блоков 198х295х598-2,5-500-2 СТБ 1117-98 клееные.
Для утепления наружных стен использовать пенополистирол марки ППТ-15Н-А-1000х500х100 по СТБ 1437-2004 с последующим нанесением слоя декоративной штукатурки.
Перегородки из рядовых силикатных блоков 500х100х250 150/35 по СТБ 1228-2000.
Мансардный этаж — деревянные балки размером 50х150(h) мм, длиной 3,6; 4,4; 5,9 м, 1-й сорт, укладка с шагом 0,8 м.
Участки стен с вентиляционными каналами до уровня кровли следует выполнять из кирпича марки КРУ 125/25 по СТБ 1160-99
на цементно-известковом растворе М50; над уровнем кровли — из кирпича марки КЛУ 125/50 по СТБ 1160-99 на цементно-известковом растворе М50.Тщательно заполните раствором горизонтальные и вертикальные швы. Раствор, выдавленный на внутренние поверхности каналов — удалить.
Стропильная система изготовлена из хвойного пиломатериала 2 сорта. Кровельное покрытие металлочерепица «Монтеррей».
Полы в комнатах дощатые, в ванной керамическая плитка.
Блоки оконные ПВХ профиль с 3-мя рядами остекления по СТБ 1108-98. Подоконники по СТБ 1074-97.
Блоки дверные по СТБ 1138-98.
Внутренняя отделка: потолки гипсокартон, шпаклевка 2 раза с последующей покраской; в санузле — стены облицованы плиткой в соответствии с СанПиН 9-27-94 «Санитарные правила строительства, оборудования и содержания жилых зданий.
Металлоконструкции необходимо загрунтовать грунтовкой ГФ-021 (ГОСТ 25129-82*) и покрасить в 2 слоя эмали ПФ-115 (ГОСТ 18374-79).

Основные строительные показатели дома :
Номер этажей 1
Количество комнат 4
Площадь земельного участка 0,1333 га
Проектируемая площадь жилого дома 177,43 м2
Проектируемая площадь застройки хозяйственных построек 84,0 м2
Плотность застройки 19,6%
Общая площадь 123,84 м2
Жилая участок 72.15 м2
Строительный объем проектируемого жилого дома 882 м3

Содержание пояснительной записки
Введение
Расстояния от инженерных сетей, зданий и сооружений до деревьев и кустарников
Условия охраны окружающей среды
Основные положения по эксплуатации территории г. жилой дом
Основные требования пожарной безопасности в жилище при устройстве бытовых тепловых пунктов, используемых для отопления, приготовления пищи и подогрева воды
Основные требования пожарной безопасности при устройстве сетей электроосвещения в жилище
Генеральный план.Благоустройство
Ситуационная схема
Фрагмент забора из железобетонных панелей
Общие указания

Архитектурно-строительные решения
Инженерное обеспечение

Блоки фундаментные ФБС ГОСТ 13579 85. Блоки фундаментные ФБС по ГОСТ. Блоки фундаментные ФБС по ГОСТ 13579 85. Блоки фундаментные ФБС по ГОСТ. Управляйте контролем и обслуживанием

ГОСТ 13579-78

Pangkat W33

Межштабитный стандарт

MGA Konkretong Block Para SA MGA PADER SA Подвал

MGA Teknikal NA Kondisyon

MGA Kongkretong Para SA MGA Dingding NG MGA подвалы.MGA Pagtutukoy

MKC 91.080.40

MKC 91.080.40
OKP 58 3500

PETSA NG PAGPAPAKILALA 1979-01-01

Данные NG Infommasyon

1. Pinuno

Центральный научно-исследовательский институт Pinuno

Para Sa Tipikal в эксплуатации ExperiMental Na Disenyo NG Pabahay (Tsniiep Жилье) Госгражданстрой

Всесоюзный научно-исследовательский институт быстровозводимых заводов Технологии железобетонных конструкций при ВНИИжелезобетон Минпромторга материалов по Гусали СССР

ИСИНИМУЛ Государственного комитета по строительству и архитектуре при Госстрое СССР

2.INAPRUBAHAN AT IPINAKILALA SA EPEKTO ng Resolusyon ng Estado ng Konsehong Mga Ministr ng СССР para sa mga Gawain sa Construksyon na may petsang 12.30.77 N 234

3. PALITAN ГОСТ 13579-68

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ


	Биланг
ГОСТ 5781-82
ГОСТ 10060.0-95
ГОСТ 10060.1-95
ГОСТ 10060.2-95
ГОСТ 10060.3-95
ГОСТ 10060.4-95
ГОСТ 10180-90
ГОСТ 12730.0-78
ГОСТ 12730.2-78
ГОСТ 12730.3-78
ГОСТ 12730.5-84
ГОСТ 13015-2003	2.7, 2.12, 3.1, 4.8, 5.1, 5.7
ГОСТ 17624-87
ГОСТ 18105-86
ГОСТ 21718-84
ГОСТ 22690-88
СНиП 2.03.01-84
СНиП 2.03.11-85

5. ИЗДАНИЕ (октябрь 2005 г.) на Сусог Блг. 1, inaprubahan noong Nobyembre 1985 (IUS 3-86)

Nalalapat ang pamantayang ito sa mga na gawa sa mabibigat na kongkreto, pati na rin ang pinalawak na kongkreto na luad at siksik na silicate na kongkreto tuyo средняя плотность весит паре-парехо тимбанга) на хинди бабаба с 1800 кг / м и в первый раз для подвала и технического подземного гузали.

Можете использовать солидный парень для каждого человека.

1. МГА УРИ НА БЛОКИ МГА

1. УРИ МГА НА БЛОКИ МГА

1.1. Пароль указан по указанному адресу:

FBS — твердый;

FBV — твердый с вырезом для перемычек и коммуникаций в подвале и под землей;

FBP — пустота (может открывать пустоты).

1.2. Большой и маленький блок может быть увеличен на основе рис.1-3 в SA Talahanayan 1.

Черт 1. MGA Blooke NG URI NG FBS

MGA Blooke NG URI NG FBS

MGA Blooke NA 300 мм ANG PALAD

MGA Blooke Na 400, 500 на 600 мм Ang Lapad

чертовски 1 (iPinagpatuloy)

BARN 2. MGA Blooke NG URI NG FBV

MGA Blooke NG URI NG FBV

Damn 2

чертов . 3. Блок управления FBP

Блок управления FBP

Талахаян 1


Соединительный блок	Большой размер блока, мм
		Лапад
		300; 400; 500; 600

		300; 400; 500; 600

1.3 Структура символа (марки) парня и человека в сумме:

Управляющий блок (сугнай 1.1)

Mga sukat ng unit sa дециметры: haba (bilog)

таас (билог)

Uri ng kongkreto: mabigat — T; пористые заполнители (пиналавак и глинобетон) — П; сиксик на силикат — С

Симболо нг памантайанг ито

Единый номер, указанный в заказе для блока FBS с диаметром 2380 мм, шириной 400 мм и 580 мм, доступен для заказа по номеру:

9000 9000 .4.6-Т ГОСТ 13579-78

Парехонг, ури ФБВ 880 мм, 400 мм и 580 мм, а также 580 мм, на которые можно положить пористый бетон (пиналавак на глиняный бетон):

ФБВ9.4.6-П ГОСТ 13579-78

Парехонг, проволока ФБП с шириной 2380 мм, ширина 500 мм и ширина 580 мм, силикатная решетка: 9004 904

.5.6-С ГОСТ 13579-78

Тандаан. Пинапаяган, который управляется и настраивает блок с высотой 780 мм (карагдаган), был закреплен на другом конце 01.01. Типикал на MGA Proyekto MGA Gusali Para Sa Tagal Ng MGA Proyektong Ito.

1.4. Марка и катангианского парня из муллы на конкрето из ибинибигай са Талаханаян 2, от пиналавака на конкретон Луад — са Талаханаян 3, из сиксика на силикат на конкрето — са Талаханаян 4.

2 С naaaangkwiop , используя узкий блок с классом компрессионного типа, который больше похож на nakasaad са Talahanayan 2-4. Каждый раз, во всех случаях, на хинди выше B15 и на хинди по телефону:

В3.5 — пункт са мга парень на гавай са мабигат на конкрето и пиналавак на конгкрето на луад;

В12.5 «» «силикатный силикат на конкременте.

Tandaan. В символическом блоке конгрета с классом лакас компрессионного типа, который больше похож на талаханаян 2-4, с цифровым индексом dapat ilagay sa harap ng liham na nagpapakilala sa uri ng kongkreto.

I-блок и татак

Класс прочности на сжатие

Петля для крепления на паг

Продажа материалов

Масса блока (справочная), т

Конкрето, м

Бакал, кг

ФБС24.3,6-Т

ФБС24.4.6-Т

ФБС24.5.6-Т

ФБС24.6.6-Т

ФБС12.4.6-Т

ФБС12.5.6-Т

ФБС12.6.6-Т

ФБС12.4.3-Т

ФБС12.5.3-Т

ФБС12.6.3-Т

ФБС9.3.6-Т

ФБС9.4.6-Т

ФБС9.5.6-Т

ФБС9.6.6-Т

ФБВ9.4.6-Т

ФБВ9.5.6-Т

ФБВ9.6.6-Т

ФБП24.4.6-Т

ФБП24.5.6-Т

ФБП24.6.6-Т

Тандаан.Этот блок имеет высокую плотность в зависимости от средней плотности 2400 кг / м3.

Талаханян 3


I-блок и татак	Класс прочности на сжатие	Петля для крепления на паг	Продажа материалов	Масса блока (справочная), т
				Конкрето, м	Бакал, кг

ФБС24.4.6-П
ФБС24.5.6-П
ФБС24.6.6-П
ФБС12.4.6-П
ФБС12.5.6-П
ФБС12.6.6-П

ФБС12.5.3-П
ФБС12.6.3-П
ФБС9.3.6-П
ФБС9.4.6-П
ФБС9.5.6-П
ФБС9.6.6-П
ФБВ9.4.6-П
ФБВ9.5.6-П
ФБВ9.6.6-П
ФБП24.4.6-П

ФБП24.6.6-П

Тандаан. Большой блок, патина, татак, монтажная петля, является ибибигай для блока, который имеет среднюю плотность 1800 кг / м

Talahanayan 4


I-блок и татак	Класс прочности на сжатие	Петля для крепления на паг	Продажа материалов	Масса блока (справочная), т
				Конкрето, м	Бакал, кг
ФБС24.3.6-С
ФБС24.4.6-С
ФБС24.5.6-С
ФБС24.6.6-С
ФБС12.4.6-С
ФБС12.5.6-С
ФБС12.6.6-С
FBS12.4.3-S
ФБС12.5.3-С
ФБС12.6.3-С
ФБС9.3.6-С
ФБС9.4.6-С
ФБС9.5.6-С
ФБС9.6.6-С
ФБВ9.4.6-С
ФБВ9.5.6-С
ФБВ9.6.6-С
FBP24.4.6-S
FBP24.5.6-S
FBP24.6.6-S

Тандаан.Блок с патиной и монтажной петлей, а также блок из силикатного бетона со средней плотностью 2000 кг/м.

1.5. Расположение монтажной петли в блоке выполнено в форме, показанной на рис. 1-3. Монтажная петля разработана в приложениях.

Пинапаяган для установки магнитной монтажной петли в блоке подачи FBS с диаметром 1180 и 2380 мм и толщиной 300 мм от двухстороннего блока и магнитного блока в сборе с планкой.

Захват специального захватного устройства для держателя и держателя блока, пинапаягана, для потребителя и организации, предназначенного для блока монтажная петля.

1.4, 1.5. (Binagong edisyon, Susog N 1).

2. МГА ТЕХНИКАЛ НА КИНАКАИЛАНГАН

2.1. Материалы, которые используются для сбора материалов, основанных на методах, основанных на материалах, содержащихся в технических материалах, связанных с этим материалом, и его технические характеристики.

2.2. В соответствии с нормами стандарта (в соответствии с принципами и инструкциями) используется стандарт, соответствующий стандарту ГОСТ 18105, в зависимости от нормализованного кода, который соответствует требованиям, предъявляемым к документам, указанным в соответствии с требованиями стандарта. и так tagapagpahiwatig актвал на pagkakapareho нг kongkretong lakas.

(Binagong edisyon, Susog N 1).

2.3. Морозостойкость и водонепроницаемость согласно СНиП 2 указаны в проекте в зависимости от режима эксплуатации устройства и климатических условий в соответствии с конструкцией.03.01 пункт са mabigat на kongkreto в pinalawak на luad на kongkreto и SN 165 для са siksik на силикат на kongkreto.

2.4. Конкретный, пати на рин материальных материалов для проверки, пати на рин для блока, который был выбран для торга в соответствии с требованиями, он соответствует требованиям СНиП 2.03.11, пати на рин в 5 SNiP 16 пункт са мга парень на гавай са siksik на силикат на kongkreto.

2.5. Классификация прочности на сжатие, градация прочности для морозостойкости и водостойкости, а также, прежде всего, характеристика прочности и материалов для проверки нито (см. 2.4) , дапат на tumutugma са MGA Disenyo на tinukoy са заказа для са paggawa нг парня.

2.6. Поставка парня, который может помочь вам, может помочь в приготовлении нескольких лаков для закалки (сугнай 2.2).

2.7. Имеет нормализованную прочность при отпуске, конструкционный блок которого разделен на классы прочности на сжатие, в зависимости от типа:

50 — для того, чтобы получить концентрат и глину, полученную из класса B 12,5 и выше;

70 «» «класс B 10 в мас мабаба;

80 «пиналавак на глиняный бетон» V 10 «»

100 «сиксик на силикат на конкрето.

Kapag nagbibigay ng a bloke sa panahon ng 0, ng0003, ngunit hindi hihigit sa:

класс Б 12.5 в са итаас;

90 «» «B 10 в Mas Mababa.

Ang Halaga NG Нормализованная трудность Сила NG Kongkreto AY DAPAT KUNIN AYON SA DOKUMETASYON NG DISENYO PARA SA ISAN TANKUMETAS NA GUSALI O ISTRAKTURA ALINSUNOD SA MGA KINAKAILANGAN NG ГОСТ 13015.

ANC Парень, идущий в ногу со временем, закалка с большим количеством закалки, в отличие от компрессионного нито, является исинасагава, в котором есть кондиционер, гарантирующий, что тагагава не пахнет, не пахнет, как раньше tinutukoy ng a resulting pagsubok na mga sample ng kontrol na ginawa.в соответствии с требованиями стандарта ГОСТ 18105.

2.5-2.7. (Binagong edisyon, Susog N 1).

2.8. Блоки имеют высокую влажность, содержание влаги в глиняном бетоне составляет более 12%.

2.9. Крепление к петле в блоке, выполненном из основного стержневого армирования, имеет класс А-I класса ВСт3пс2 и ВСт3сп2 или профиль полного профиля Ас-II класса 10ГТ по ГОСТ 5781.

Армирование, выполненное из стали марки ВСт3пс2, имеет самые высокие требования к монтажным петлям, не требующим подъема и монтажных блоков при температуре минус 40 °C.

2.10. В миллиметрах от маленького парня можно позвонить по телефону:

2.11. Его можно найти в прозрачном профиле другого парня, который имеет хинди, различимый в 3 мм в большом количестве и меньшем парне.

2.12. Вызовите сумму по категории, связанной с другими парнями:

A3 — харап, указанный для отправки;

A5 — плитка, используемая для укладки керамической плитки, наносимой на слой раствора;

A6 — Харап на хинди natapos;

A7 — хинди мукха, хинди работает в условиях эксплуатации.

То же, что и качество поверхности блока по ГОСТ 13015.

(Binagong edisyon, Susog N 1).

2.13. (Тинанггал, ред. № 1).

2.14. Битак на хинди больше, чем в конце блока, который состоит из нескольких частей, в зависимости от пола 3, малибан в местном масштабе, но ни один из хинди не дает просвета в 0,1 мм в блоке из большого и шестигранного силиката на конце и 0,2 мм в блоке, который имеет большую длину. .

2.15. Монтажная петля имеет конкретное наращивание.

3. MGA TUNTUNIN NG PAGTANGGAP

3.1. Блоки соответствуют стандарту GOST 13015 и соответствуют требованиям.

3.2. Соединение блока для морозостойкости и водонепроницаемости в конкременте, использование глиняного бетона, пати-на-рин для прокладки трубопровода, предназначенного для работы в сборе с другими объектами ng epekto, ау дапат на isagawa Айон са MGA результатов.ng Mga pana-panahong pagsusulit.

3.3. Упражнение на знание языка для плавания в трубах и прохождение трубок парня из Сан-Пинатау, которое может быть использовано для того, чтобы это было сделано из хинди-бабы в том, что было установлено 3 раза.

3.4. Влажность высвобождения глиняного бетона была получена из хинди-бабабы, но это не так, как обычно, в результате чего был получен образец, который можно было бы сравнить с парнем.

Актуальный образец кахалумигмигана имеет значение, которое дает результат для управления киноконтролем блока, а также в среднем на кагалумигмигане образца, который является одним из первых.

3.5. Соединение блока с лаками конкремента (кластер конкремента с компрессионными лаками и лаками отпуска), соединение с монтажной петлей с заданным параметром, изменение геометрических параметров, чередование складок Технологический трещины и категории, которые отличаются друг от друга, парень, который работает, чтобы получить результат.

3.6. Подборка блока по измерению геометрических параметров, категоризация понятий и характеристик, а также расчетов технологической информации, связанной с получением результатов, является точной проверкой выборки.

3.7. Управляйте блоком, используя монтажную петлю, а также приложения для обозначения и палатки, которые позволяют управлять контролем, который может выполняться через блок, с отделом, отвечающим за тинукой на теге.

Сексён 3. (Binagong edisyon, Susog N 1).

4. ПАРАМЕТРЫ ПАГКОНТРОЛ АТ ПАГСУСУЛИТ

4.1. Компрессионный концентрат соответствует стандарту ГОСТ 10180, который представляет собой серию образцов, основанных на том, что используется композиционный материал и соответствует условиям, заданным в соответствии с ГОСТ 18105.

9000uri с учетом прочности при отпуске на сжатие, полученной при помощи ультразвуковой обработки по ГОСТ 17624 или механического оборудования по ГОСТ 22690, а также по сравнению с другими параметрами по ГОСТ 22690 помните, чтобы узнать, что вы делаете..

(Binagong edisyon, Susog N 1).

4.2. (Тинанггал, ред. № 1).

4.3. Конкретный уровень морозостойкости соответствует требованиям ГОСТ 10060.0 — ГОСТ 10060.4.

4.4. Конструктивный блок труб соответствует стандарту ГОСТ 12730.0 и ГОСТ 12730.5 в виде серии образцов, полученных из исходного состава.

(Binagong edisyon, Susog N 1).

4.4.1. (Тинанггал, ред. № 1).

4.5. Подтверждение того, что трубка конкрементного типа была выбрана для того, чтобы соответствовать требованиям, предъявляемым к стандарту ГОСТ 12730.0 и ГОСТ 12730.3, является серией образцов, которые были созданы в соответствии с существующими стандартами.

4.6. (Тинанггал, ред. № 1).

4.7. Содержание влаги в глиняном бетоне соответствует стандарту ГОСТ 12730.0 по ГОСТ 12730.2 на образец образца, который может быть получен из блока.

Хинди баба на давнем образце, чтобы сделать снимок из одного парня.

Пинапаяган с влагосодержанием конструкционного блока с диэлектриком по ГОСТ 21718.

(Binagong edisyon, Susog N 1).

4.8. Он соответствует и соответствует прозрачному блоку, расположению монтажных петель, патине и качеству других деталей, а также соединению блока с синусами по ГОСТ 13015.

5. ПАГМАМАРКА, ПАГ-ИМПОРЯ АТ ТРАНСПОРТАСИОН

5.1. Парень соответствует стандарту ГОСТ 13015.

Марка и палата имеют значение для другого парня.

(Binagong edisyon, Susog N 1).

5.2. Этот парень работает в стеке, который постоянно растет, а также nakasalansan malapit sa’t isa.

Этот стек представляет собой стек одного блока на хинди длиной более 2,5 м.

5.3. Sa panahon ng pag-iimbak и transportasyon, ang ang gawat yy dapat na isalansan sa mga kahoy na spacer na matatagpuan patayo sa itaas ng isa pagitan ng hilera ng ga bloke.

Блокнот, предназначенный для того, чтобы восстановить блок, который используется в качестве основного, основного уровня базы.

5.4. Капал распорки имеет размер 30 мм.

5.5. Этот парень может быть использован в безопасном режиме, защищенном от проникновения через границу.

Стек стека на транспорте, который зависит от доставки пассажиров и самых близких пассажиров.

5.6. Загрузить, транспортировать, перевозить и обслуживать парня, который работает в двух направлениях, чтобы сделать его доступным для пинсалы.

5.7. В соответствии с требованиями стандарта ГОСТ 13015.

В соответствии с требованиями стандарта, подтверждающего надежность блока, предусмотрена степень сопротивления морозостойкости. na rin ang pagsipsip ng tubeg ng kongkreto (kung ang mga tagapagpahiwatig na ito tinukoy sa pagkakasunud-sunod para sa paggawa нг парень).

(Binagong edisyon, Susog N 1).

6. ГАРАНТИЯ MGA ОТ ПРОИЗВОДИТЕЛЯ

6.1. Dapat tiyakin tagagawa на ang ga binigay на yunit y sumusunod sa kinakailangan ng pamantayang ito, в kondisyon na sinusunod ng mamimili patakaran para sa transportasyon, mga kondisyon ng tagagawa на ang ga binigay на yunit ay sumusunod sa kinakailangan ng pamantayang ito, в kondisyon na sinusunod ng mamimili patakaran para sa transportasyon, mga kondisyon ng tagagawa and imbakan ng unit na itinatag ng itinatag ng ito.

ПРИЛОЖЕНИЕ (кинакайланган). Монтажные петли

APENDIKS

APENDIKS
SAPILITAN

PAGTUTUKOY в Pagpili NG Bakal Para SA Isang Loop

электронные Na Teksto NG Dokumento
в Napatunayan NG:
Opisyal Na Publikasyon
м.: Стандартинформ, 2005


ГОСТ 13579-78
Пангалан	Размеры (ДхШхВ, мм)	дам, м3	Тимбанг, т	Цена за 1 единицу с НДС, кускус.
ФБС 24.3.6-т	2380х300х580	0,406	0,97	1787 г.
ФБС 24.4.6-т	2380x400x580	0,543	1,3	2394
ФБС 24.5,6-т	2380x500x580	0,679	1,63	2988
ФБС 24.6.6-т	2380x600x580	0,815	1,96	3587
ФБС 12.3.6-т	1180х300х580	0,197	0,48	905
ФБС 12.4.6-т	1180x400x580	0,265	0,64	1178
ФБС 12.5,6-т	1180x500x580	0,331	0,79	1472
ФБС 12.6.6-т	1180x600x580	0,398	0,96	1770
ФБС 12.4.3-т	1180x400x280	0,127	0,31	664
ФБС 12.5.3-т	1180x500x280	0,159	0,38	757
ФБС 12.6,3-т	1180x600x280	0,191	0,46	877
ФБС 9.3.6-т	880x300x580	0,146	0,35	779
ФБС 9.4.6-т	880x400x580	0,195	0,47	981
ФБС 9.5.6-т	880x500x580	0,244	0,59	1107
ФБС 9.6,6-т	880x600x580	0,293	0,7	1281

Твердый блок, соответствующий стандарту ГОСТ 13579-78, имеет высокую скорость M100 и соответствует требованиям, предъявляемым к нему. в подвале. Имеет блоков, изготовленных из FBS , изготовленных из сборных железобетонных конструкций, изготовленных из многослойных материалов.Как это patakaran, это может быть bahay pribadong, garahe, atbp.

Все, что нужно для того, чтобы парень из FBS работал, сделал конструкцию, чтобы помочь вам понять, что вы делаете в лупе, лакасе, пейджинге, читайте в каагнасане и плате. Подтвержденный блок FBS может быть использован в качестве основного, хинди, который может установить опалубку для установки опалубки, или же для того, чтобы сделать конкремент из первых рядов, и очень важно, чтобы он был монолитным.Ngunit dapat tandaan на анга dingding в подвале может использоваться на хинди для того, чтобы платить за лупу. Halimbawa, может быть, если вы хотите, чтобы вы знали, что вы хотите, чтобы он был маламботом и маламботом, kakailanganin Mong Gumamit ng другой uri ng Pundasyon. Кунг хинди, возможно, в любой момент.

Блоки FBS с поддоном и гидроизоляцией, используемой битумной мастики… Собрание смешивается с другими материалами, гидроизоляционный слой может быть установлен прямо в каменной кладке.Кая, загрузите это, чтобы установить парня, которого вы считаете. Una, hinuhukay траншеи вешают в соответствии с засыпкой, чтобы сохранить засыпку специально для засыпки. Бесплатно Установить парня, который является базой зарегистрированных пользователей. Sunod sunod анг unan. Это может быть монолитный или монолитный, состоящий из ленточной фундаментной плиты. Эта сборная плита подушки на этом, дахил са канилланга большой, дается на большую поддержку и в маленьком размере на своем месте.Устанавливайте, используя наборы инструментов, которые можно использовать для установки блоков FBS. Чтобы сделать перевязку парня, дапат, как кахалили в цепочку. Юнг. са hilera, дулон нг падер ай napupunta са sulok, и са кабил гилера ай napupunta анг дулон нг падер кабилан. С помощью установленной программы, блок, основанный на FBS, устанавливается в растворе; в другом месте, чтобы сделать страницу более удобной, возможно, в любой момент.каменная сетка… В качестве надстройки можно использовать 2 слоя: добавить кирпича или кирпича, или добавить монолитную вставку. Тахи в боевом блоке является пуно в растворе. Таким образом, кладка кирпича, установка блока FBS, снабжающая перевязкой — вертикальный шов, имеет хинди, который может быть очень толстым, так как мы делаем его более толстым и толстым.

В зависимости от типа, он может быть использован для изготовления сборных конструкций из блока FBS, который находится на расстоянии от блока блока.Это пустое здание представляет собой обычное кирпичное здание. В катарском стиле многообразие гусали, хинди делает все возможное для естественного вкуса.

ГОСТ 13579-78

Пангкат W33

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

MGA KONKRETONG BLOCK PARA SA MGA PADER SA ПОДВАЛ

Техника для кондиционеров

Конкретный парень для подвала. Мга пагтутукой

МКЦ 91.080.40 ОКП 58 3500

Petsa ng pagpapakilala 1979-01-01

ДАННЫЕ ИНФОРМАЦИЯ

1.БИНУНО нг Центральный научно-исследовательский и проектный институт

типикал ат экспериментальный дисэнйонг исанг тирахан (ЦНИИЭП тирахан) Госгражданстрой

ИСИНИМУЛА Госстроя и архитектуры Госстроя СССР

2. ИНАПРУБАХАН АТ ИПИНАКИЛАЛА С.А. В соответствии с Постановлением Государственного Комитета Консульства Министров СССР по делам строительства от 12.30.77 Н 234

3. ПАЛИТАН ГОСТ 13579-68

4. СПРАВОЧНАЯ НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

			Биланг


	ГОСТ 5781-82
	ГОСТ 10060.0-95


	ГОСТ 10060.1-95


	ГОСТ 10060.2-95


	ГОСТ 10060.3-95


	ГОСТ 10060.4-95


	ГОСТ 10180-90


	ГОСТ 12730.0-78


	ГОСТ 12730.2-78


	ГОСТ 12730.3-78


	ГОСТ 12730.5-84


	ГОСТ 13015-2003

			2.7, 2.12, 3.1, 4.8, 5.1, 5.7
	ГОСТ 17624-87


	ГОСТ 18105-86


	ГОСТ 21718-84

	ГОСТ 22690-88
	СНиП 2.03.01-84


	СНиП 2.03.11-85

5.ИЗДАНИЕ (октябрь 2005 г.) на Susog Blg. 1, inaprubahan noong Nobyembre 1985

(ИУС 3-86)

Nalalapat ang pamantayang ito sa mga gawa sa mabibigat na kongkreto, pati na rin sa pinalawak na kongkreto na luad and siksik na silicate na kongkreto ng katamtamang densidad (pinatuyo hanggang pare-pareho ang timbang) на хинди 9003 sa

1800 кг / м на стенах подвала и технических подземных сооружений.

Может использовать солидный парень для каждого.(Binagong edisyon, Susog N 1).

1. МГА УРИ НА ПАГБУО НГ МГА БЛОКИ

1.1. Парень имеет следующие характеристики: FBS — твердый;

FBV — твердый с вырезом для перемычки и связи в подвале и технической подземной части;

FBP — пустота (может открывать пустоты).

1.2. Большой и крупный блок, показанный на рис. 1-3, показан на Талаханаяне 1.

Черт 1. Парень, тренирующий FBS

Парень, участвующий в FBS

Блок 300 мм с лапой

Блок на 400, 500 и 600 мм с шагом

Блин 1 (ипинагпатулой)

Черт 2. Парень, который хочет FBV

Парень с FBV

Черт. 3. Блок управления FBP

Парень, использующий FBP

Талаханян 1

Соединительный блок	Большой размер блока, мм





		300; 400; 500; 600





		300; 400; 500; 600

1.3 Структура символа (марки) одного блока в сумме:

Управляющий блок (сугнай 1.1)

Средняя единица измерения в дециметрах: haba (bilog)

таас (билог)

Uri ng kongkreto: mabigat — T; пористые заполнители (пиналавак и глинобетон) — П; сиксик на силикат — С

Симболо нг памантайанг ито

Имеет большой размер, который может быть установлен для блока FBS с диаметром 2380 мм, размером 400 мм и 580 мм, установленным в соответствии с номером:

ФБС24.4.6-Т ГОСТ 13579-78

Парехонг, ури ФБВ 880 мм, 400 мм и 580 мм, а также пористый бетон (пиналавак и глиняный бетон):

ФБВ9.4.6-П ГОСТ 13579-78

Ang parehong, uri ng FBP с высотой 2380 мм, шириной 500 мм и шириной 580 мм, с силикатом на конце:

ФБП24.5.6-С ГОСТ 13579-78

Тандаан. Пинапайаган, работающий и работающий с блоком, имеющим высоту 780 мм (Карагдаган), был закреплен за проектом гусали, начатым ранее 01.01.1978, для этого проекта.

1.4. Марка и катангианского типа типа из мулла на конкрето в ибинибигай са Талаханаян 2, из пиналавак на конкретон Луад — са Талаханаян 3, из сиксик на силикат на конкрето — са Талаханаян 4.

Sa naaangkop на katwiran, пинапаяган гуамит конгкретного блока с классом лакас сжатие на naiiba с nakasaad в Talahanayan 2-4. Запросите это, включая все типы, класс прочности на сжатие, который соответствует уровню B15 и выше:

В3.5 — пункт са мга парень на гавай са мабигат на конкрето и пиналавак на конгкрето на луад; В12.5″»»сиксик на силикат на конкрето.

Тандаан. С символами последовательного блока, состоящего из нескольких классов, сжимающих, которые лучше всего подходят для Talahanayan 2-4, цифровой индекс не имеет значения, связанного с тем, что он наследует в конце концов.

талаханаян 2

Паг-крепление

И-блок

конкрето са

материалы

(санггунский),

лакас

для сжатия

ПАМАНТАЯН НГ ЭСТАДО НГ ЮНЬОН НГ ССР

MGA KONKRETONG BLOCK PARA SA MGA PADER SA ПОДВАЛ

Техника для кондиционеров

ГОСТ 13579-78

Госстрой нг СССР

Москва

ПАМАНТАЯН НГ ЭСТАДО НГ ЮНИОН НГ ССР

Petsa ng pagpapakilala 01.01.79

Налалалапат этого блока, который имеет большой размер, пати на меньших размерах и силикатном основании, может иметь среднюю плотность хинди бабаба до 1800 кг / м 3 в соответствии с подвальной стеной и техническим оборудованием. подземные гусали. Можете использовать солидный парень для каждого.

(Binagong edisyon, Susog Blg. 1).

1.1. Парень был зарегистрирован по указанному адресу:

ФБС — твердый;

FBV — твердый с вырезом для перемычки и связи в подвале и технической подземной части;

FBP — пустота (может открывать пустоты).

1.2. Уважаемый и сердитый парень, дапат на tumutugma са nakasaad са — и са talahanayan. это.

Талаханян 1

Соединительный блок	Размер корпуса, мм
	Ангхаба л	Лапад б	таас ч

Блок управления FBS

А.Блок размером 300 мм в ширину

Sa naaangkop на katwiran, пинапаяган на гуммирование блока на гавани в конкременте группы лаков сжатие на naiiba в tinukoy sa -. Запросите это, включая все типы, класс прочности на сжатие, который соответствует уровню B15 и выше:

B3.5 — для того, чтобы парень мог работать и торговаться на территории;

B12.5 — для блока, имеющего силикатный концентрат.

Тандаан. Сохраняет данные о прочности на сжатие блока, определяемого классом прочности на сжатие, который имеет значение, соответствующее цифровому индексу, который содержит данные, необходимые для определения прочности на сжатие.

1.5. Расположение монтажной петли в блоке может быть закреплено на -. Удобный монтажный шарнир.

Пинапаяган с магнитной установкой монтажной петли в блоке FBS с диаметром 1180 и 2380 мм или 300 мм от двухстороннего блока и магнитного заподлицо в сборе.

1,3 — 1,5.

I-блок и татак	Класс прочности на сжатие в конце концов	Петля для крепления на паг		Продажа материалов		Масса блока (справочная), т
I-блок и татак	Класс прочности на сжатие в конце концов	Татак	Дами	Конкрето, м 3	Бакал, кг	Масса блока (справочная), т

Тандаан. Масса блока может быть установлена для высокой плотности со средней плотностью 2400 кг/м 3.

2.7. Имеющаяся нормализованная прочность при отпуске в конце блока (в соответствии с классом прочности на сжатие) имеет номер:

50 — для продажи в магазине и магазине в классе B12.5 и выше;

70 — для получения определенного класса B10 и выше;

80 — для покупки класса B10 и других;

100 — для силикатного конкрета.

Ограничение, при котором блок не подвергается термической обработке, но не подвергается нормализованному отпуску в зависимости от прочности на сжатие:

70 — для группы B12.5 и выше;

90 — для получения класса B10 и других.

Нормализованная прочность при отпуске соответствует требованиям, предъявляемым к документам, разработанным для конкретных целей или правил, соответствующих ГОСТ 13015.0.

Падхахатид парня с корейским лакомством закалки с большим количеством лаков на naaayon в класе лакас компрессионного нито не является хладнокровным кондиционированием, не гарантирующим, что латагагава не пахнет, а восстанавливается. , на tinutukoy нг результирующий pagsubok на мга выборки контрол на ginawa. в соответствии с заданным содержанием, изготовленным из композиционных материалов и содержащих кондиционеры по ГОСТ 18105.

2,5 — 2,7. (Binagong edisyon, Susog Blg. 1).

2.8. Уменьшите размер блока, чтобы увеличить его содержание влаги, которое составляет более 12%.

(Binagong edisyon, Susog Blg. 1).

2.9. Монтажная петля блока может быть изготовлена из стержневой горячекатаной арматуры на изделиях класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Ац-II марки 10ГТ по ГОСТ 5781.

Арматура из стали марки ВСт3пс2 не может быть использована для монтажных петель, а также для подъемных и монтажных блоков при температуре минус 40 ° C.

2.10. Количество длинных волос на хинди имеет размер, мм:

Касама анг хаба 13

Са Лапад и Таас 8

с вырезом на 5

(Бинагонг Эдисьон).

2.12. Суммарная категория иностранного парня по имени:

A3 — harap, inilaan para sa pagpipinta;

A5 — покрытие, уложенное для укладки керамической плитки, уложенное на слой раствора;

A6 — харап, хинди натапос;

A7 — хинди мукха, хинди работает в условиях эксплуатации.

Качество поверхности блоков соответствует ГОСТ 13015.0.

(Binagong edisyon, Susog Blg. 1).

2.13. (Тинанггал, Сусог Блг. 1).

2.14. Сконцентрируйтесь на парне, который пришел в сек. 3, битак из хинди пинапаяган, малибан на местном уровне, а также другие, но ни то, ни другое с 0,1 мм в блоке большого и шестигранного силикатного размера и 0,2 мм в блоке большого диаметра .

(Binagong edisyon, Susog Blg. 1).

2.15. Монтажная петля имеет конкретное наращивание.

3.1. Блок соответствует требованиям стандарта ГОСТ 13015.1 и соответствует этому.

3.2. Утепление блока для морозостойкости и водонепроницаемости, закалка содержания влаги в контейнере, пати на рин для прокладки трубопровода в блоке, предназначенного для эксплуатации в зависимости от того, может ли он быть использован в качестве альтернативы epekto, ай dapat isagawa Айон са MGA Results.ng Mga pana-panahong pagsusulit.

3.4. Содержание влаги в высвобождении может быть определено в соответствии с хинди-бабабой, если вы не уверены в том, что вы имеете дело с результатом, полученным в результате отбора пробы, которая может быть получена от большого количества людей.

Проверка актуальности kahalumigmigan ng paglabas dapat isagawa Ayon в результате Pagsury са bawat kinokontrol на блоке также в среднем nilalaman kahalumigmigan ng a образец на kinuha mula dito.

3.6. Подборка блока по измерению геометрического параметра, категоризация понятий и характеристик, а также расчет технологической информации, которая зависит от полученной выборки.

3.7. Подтверждение того, что парень может использовать монтажную петлю, приложение, которое использует марки и палатку, может быть использовано для контроля над тем, чтобы управлять парнем, который имеет отношение к тинукой, которую вы tagapagpahiwatig.

Синаби в сек. 3. (Binagong edisyon, Susog Blg. 1).

4.1. Компрессионный концентрат соответствует стандарту ГОСТ 10180 в виде серии образцов, основанных на том, что используется состав и соответствует условиям в соответствии с ГОСТ 18105.

Предел прочности на сжатие после отпуска, соответствующий требованиям ультразвукового контроля по ГОСТ 17624 или механический аппарат по ГОСТ 22690, механическое оборудование по стандарту ГОСТ 22690 Pang mga pamamaraan на ibinigay пункт са mga mantayan пункт са kongkreto mga pamamaraan нг pagsubok.

(Binagong edisyon, Susog Blg. 1).

4.2. (Тинанггал, Сусог Блг.1).

4.3. Степень морозостойкости конкремента соответствует стандарту ГОСТ 10060.

(Binagong edisyon, Susog Blg. 1).

4.4.1. (Тинанггал, Сусог Блг. 1).

4.5. Трубопроводный концевой блок, предназначенный для использования в соответствии с требованиями стандарта, соответствует стандарту ГОСТ 12730.0 по ГОСТ 12730.3 представляет собой серию образцов, полученных из определенного состава.

(Binagong edisyon, Susog Blg. 1).

4.6. (Тинанггал, Сусог Блг. 1).

4.7. Влагосодержание может быть определено согласно требованиям стандартов ГОСТ 12730.0 и ГОСТ 12730.2 по образцам, полученным из одного блока.

Хинди баба в давнем образце, сделанном из вашего парня.

Пинапаяган с содержанием влаги в конструкционных блоках по диэлектрику по ГОСТ 21718.

(Binagong edisyon, Susog Blg. 1).

ГОСТ 13579-78

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

MGA KONKRETONG BLOCKS
PARA SA MGA PADER SA ПОДВАЛ

Техника для кондиционеров

Petsa ng pagpapakilala 01.01.79

Nalalapat ang pamantayang ito sa mga gawa sa mabibigat na kongkreto, pati na rin ang pinalawak na kongkreto na luad and siksik na silicate na kongkreto ng средней плотности (tuyo hanggang pare-pareho ang timbang) на хинди kukulangin sa 1800 кг / м 3 в первом подвале в техническом подземном этаже.

Может использовать солидный парень для каждого.

1.1. Парень был зарегистрирован по указанному адресу:

ФБС — твердый;

FBV — твердый с вырезом для перемычки и связи в подвале и технической подземной части;

FBP — пустота (может открывать пустоты).

1.2. Уважаемые и sukat нг парень dapat на tumutugma са ipinahiwatig са pagguhit. — в са талаханаян….

Блок управления FBS

Блок 300 мм с лапой

Дерьмо. Иса

Блок на 400, 500 и 600 мм с шагом

Дерьмо. 1 (ипинагпатулой)

Парень, использующий FBV

Дерьмо. 2

Блок управления FBP

Дерьмо. 3

Талаханян 1

Размер большого пальца, мм
Ангхаба л	Лапад б	таас ч
	300; 400; 500; 600

	300; 400; 500; 600

1.3. Структура символа (марки) одного блока в сумме:

Символьный блок FBS с диаметром 2380 мм, шириной 400 мм и шириной 580 мм, указанный в заказе:

ФБС24.4.6-Г ГОСТ 13579-78

Парехонг, ури ФБВ 880 мм, 400 мм и 580 мм, а также пористый бетон (пиналавак и глиняный бетон):

ФБВ9.4.6-П ГОСТ 13579-78

Ang parehong, uri ng FBP с высотой 2380 мм, шириной 500 мм и шириной 580 мм, с силикатом на конце:

ФБП24.5.6-С ГОСТ 13579-78

1.4. Марка марки и календаря большой парень, который был найден в талаханаян. , мула са pinalawak на kongkreto на luad — са talahanayan. , мула са siksik на силикат на kongkreto — са talahanayan. …

Sa naaangkop на katwiran, пинапаяган гуамит конгкретонг блок с классом лакас сжатие на naiiba с ipinahiwatig в talahanayan.-. Запросите это, включая все типы, класс прочности на сжатие, который соответствует уровню B15 и выше:

В3.5 — пункт са мга парень на гавай са мабигат на конкрето и пиналавак на конкрето на луад;

В12.5″»»сиксик на силикат на конкрето.

Тандаан. Сказал, что вы хотите, чтобы узкий парень из группы в лакас сжатие, naiiba са ipinahiwatig са talahanayan. — Цифровой индекс содержит новый набор документов, который был добавлен в страну.

талаханаян 2

Класс прочности на сжатие в соответствии с концепцией	Петля для крепления на паг	Продажа материалов		Масса блока (справочная), т
Класс прочности на сжатие в соответствии с концепцией		Конкрето, м 3	Бакал, кг	Масса блока (справочная), т

Тандаан.Этот блок может быть выбран для высокой плотности в зависимости от средней плотности 2400 кг / м 3.

Талаханян 3

Петля для крепления на паг	Продажа материалов		Масса блока (справочная), т
	Конкрето, м 3	Бакал, кг	Масса блока (справочная), т

Тандаан.В блоке имеется патина, имеющая большую монтажную петлю, которая может быть использована для блока, имеющего большую плотность, со средней плотностью 1800 кг/м3.

Талаханян 4

Класс прочности на сжатие в соответствии с концепцией	Петля для крепления на паг	Продажа материалов		Масса блока (справочная), т
Класс прочности на сжатие в соответствии с концепцией		Конкрето, м 3	Бакал, кг	Масса блока (справочная), т

Тандаан.Блок, патинированный на монтажной петле, может быть использован для блока из силиката с конкрементом средней плотности 2000 кг/м3.

1.5. Расположение монтажной петли в блоке может быть закреплено на рис. -. Монтажная петля разработана в приложениях.

Специальное захватывающее устройство для держателей и держателей блоков, пинапаяганов, поручителей потребителям и организациям, предназначенным для держателей блоков петля.

1.4, 1.5. (Binagong edisyon, Susog Blg. 1).

2.1. Материалы, которые используются для сбора материалов, основанных на методах изготовления материалов, используемых для этого.

50 — для изготовления конкремента и пиналавак на глиняном конкременте класса B 12,5 и другого;

70 «» «класс B 10 в Мас Мабаба;

80 «пиналавак на глинобетон» V 10 «»

100 ”сиксик на силикат на конкрето.

Ограничение по прочности на сжатие блока, меньшее количество, нормализованная закалка в соответствии с классом прочности на сжатие, но не выше:

70 — для включения в класс B 12.5 в са итаас;

90 «» «B 10 в мас мабаба.

Имеет нормализованную прочность при отпуске, соответствующую требованиям, предъявляемым к документам, предназначенным для конкретных целей или характеристик, соответствующих ГОСТ 13015.

Падхахатид парня с корейским лакомством закалки с большим количеством лаков на naaayon в класе лакас компрессионного нито не является хладнокровным кондиционированием, не гарантирующим, что латагагава не пахнет, а восстанавливается. , на tinutukoy нг результирующий pagsubok на мга выборки контрол на ginawa.в соответствии с концепцией использования композиционных материалов и с использованием кондиционеров по ГОСТ 18105.

2,5 — 2,7. (Binagong edisyon, Susog Blg. 1).

2.8. Блоки имеют высокую влажность, содержание влаги в глиняном бетоне составляет более 12%.

A3 — harap, inilaan para sa pagpipinta;

A5 — покрытие, уложенное для укладки керамической плитки, уложенное на слой раствора;

A6 — харап на хинди natapos;

A7 — хинди мукха, хинди работает в условиях эксплуатации.

То же, что и качество поверхности блока по ГОСТ 13015.

2.13. (Тинанггал, Сусог Блг. 1).

2.14. Сконцентрируйтесь на парне, который пришел в сек. , хинди пинапаяган битак, малибан в местном масштабе, но ни то, ни другое хинди дает свет в 0,1 мм в большом блоке и шестигранном силикатном конце и 0,2 мм в блоке большого диаметра.

2.15.Монтажная петля имеет конкретное наращивание.

(Binagong edisyon, Susog Blg. 1).

ГОСТ 13015.

5.1. Маркировка блока — ГОСТ 13015.

Марка и palatandaan dapat ilapat са gilid на другого парня.

(Binagong edisyon, Susog Blg. 1).

5.2. Этот парень работает в стеке, который постоянно растет, а также nakasalansan malapit sa’t isa.

Блок фундаментный ФБС-24-4-6т стеновой ГОСТ 13579-78 в Кирове за 2 262.63 руб. в наличии

Преимущества блоков для стен подвалов ФБС-24-4-6т ГОСТ 13579-78:

Блок фундаментный ФБС-12-4-6т стеновой ГОСТ 13579-78

Преимущества блоков для стен подвалов ФБС-12-4-6т ГОСТ 13579-78:

Блок фундаментный ФБС-9-4-6т стеновой ГОСТ 13579-78 в Иркутске за 1 062.69 руб. в наличии

Преимущества блоков для стен подвалов ФБС-9-4-6т ГОСТ 13579-78:

ГОСТ 13579 78 Плиты железобетонные для ленточных фундаментов. Бетонные блоки для стен подвала

Концепция FBS

Свойства блока

Технология производства

Размеры и маркировка

Общие черты использования блоков

1. ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ

чертов 1. Блоки типа FBS

Блин 2. Блоки типа ФБВ

Блин. 3. Блоки типа ФБП

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3. ПРАВИЛА ПРИЕМКИ

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

ПРИЛОЖЕНИЕ (обязательно). ПЕТЛИ МОНТАЖНЫЕ

Плиты пустотные ГОСТ 13579 78. Фундаментные блоки ФБС и ГОСТ

Что такое рольставни: виды конструкций

Надежные рольставни на окна: материал для изготовления

Варианты оформления оконных проемов: виды рольставней

Как выбрать рольставни (видео)

Роллетная конструкция (фото в интерьере)

Из чего сделаны защитные рулонные шторы?

Почему рольставни так популярны?

Как выбрать защитные рулонные шторы для дома, магазина или офиса?

Материалы (редактирование)

Типы рольставней с наполнителями и без них

Какой тип управления выбрать?

Способы установки защитных рольставней

Бетонные блоки для стен подвала.Фундаментные блоки ФБС и ГОСТ Размеры основных блоков, мм

Бетонные блоки для подвальных стен Технические характеристики

Mmzhya

ГОСТ 13579 78 Фундаменты ленточные железобетонные.

1. Мга Ури в I-блоке в Дисеньо

Черт.1. Парень из FBS.

Sumpain. Блоки ФББ.

Блин.3. Блоки типа ПБП.

2. Mga Kinakailangan sa Teknikal

3. Mga Panuntunan ng Pagtanggap

4. Пагсубайбай и памамараан нг пагсубок

6. Гарантия тагагава

Приложение (обязательное). Петля для монтажа в петлю.

Преимущества работы со станком STEIF MFS/2

Производительность оборудования

Одноэтажный дом на 4 комнаты. Планировка дома — простое руководство для начинающих. Фото, чертежи, готовые решения и полезные советы. Какой должна быть прихожая

Какой должна быть прихожая

Дизайн гостиной

Оптимальный размер ванной

Площадь спальни

Кухня, столовая

Простое бесплатное программное обеспечение для планирования дома

Планировка комнат в частном доме видео

Проект четырехкомнатного дома с мансардой и гаражом: информация и инструкция

Правила работы

Кухня

Туалет и ванная

Распределение площади домов разных типов

Тип 6×6

Тип 8×8

Тип 10×10

Фото планировки дома

1. МГА УРИ НА БЛОКИ МГА

Черт 1. MGA Blooke NG URI NG FBS

BARN 2. MGA Blooke NG URI NG FBV

чертов . 3. Блок управления FBP

2. МГА ТЕХНИКАЛ НА КИНАКАИЛАНГАН

3. MGA TUNTUNIN NG PAGTANGGAP

4. ПАРАМЕТРЫ ПАГКОНТРОЛ АТ ПАГСУСУЛИТ

5. ПАГМАМАРКА, ПАГ-ИМПОРЯ АТ ТРАНСПОРТАСИОН

6. ГАРАНТИЯ MGA ОТ ПРОИЗВОДИТЕЛЯ

ПРИЛОЖЕНИЕ (кинакайланган). Монтажные петли

Добавить комментарий Отменить ответ
