Бани из газосиликатных блоков: чертежи, фото, строительство своими руками

Баня из газосиликата своими руками (+ фото)

Баня строится не только из дерева. Сегодня часто применяют кирпичи, шлакобетонные или пенобетонные блоки. Прекрасным спросом пользуется и еще один вид ячеистых бетонов – газосиликат. Легкий и прочный искусственный камень настолько хорош в работе, что построить баню из газосиликата сможет любой желающий. Перед началом работ, рекомендуем ознакомиться с данной статьёй.

Газосиликатные блоки

Газосиликатные стройблоки изготавливают из смеси гипса, извести, алюминиевого порошка и цемента с водой. Все это затвердевает при температуре 180°C и высоком давлении.

В результате получается материал, который одновременно может быть использован для постройки зданий до трех этажей и в качестве утеплителя. Его предназначение зависит от плотности готового изделия. Универсальными считаются марки D500, то есть с плотностью 500 кг/м3, пригодные и для теплоизоляции, и для возведения стен.

Газосиликат для бани хорош тем, что пожаробезопасен, не подвергается гниению и не создает среду для развития плесени и грибка.

Какой фундамент нужен

Для постройки из газобетонных блоков понадобится ленточный фундамент. И не важно, что само сооружение будет легким, на другом основании баня не простоит и нескольких лет. Это обусловлено самой структурой материала. Камни хоть и достаточно прочны, чтобы применяться в сооружении несущих стен, но плохо переносят нагрузки на изгиб. Именно поэтому не бывает зданий из газосиликата выше, чем в три этажа, да и трехэтажных строений немного.

Плитный фундамент

Достоинство сплошной монолитной плиты в том, что она не меняет свою конфигурацию при пучениях грунта. Подвижный фундамент приведет либо к постоянным мелким ремонтам стен, либо вообще к разрушению самой бани.

Как вариант, можно воспользоваться и свайной конструкцией, но непременно на нее сверху должны быть установлены железобетонные балки или монолитный сплошной армированный пояс.

Обратите внимание! Какой бы фундамент вы ни выбрали, цоколь должен быть гидроизолирован и возвышаться над землей не менее чем на 50 см.
Поскольку газосиликатные блоки пористые и хорошо впитывают влагу, они будут разрушаться при чередовании циклов размораживания и замораживания воды внутри.

Строим стены

Кладка стен из газосиликата

Стены из крупных ячеистых блоков возводятся быстро и просто. Главное, соблюдать некоторые правила:

  • Несущей способности газобетонных элементов для одноэтажной бани вполне достаточно при толщине уже в 38 см. Но нормы для данного типа построек говорят, что ширина стен для наших широт не должна быть меньше 53,5 см. И это при условии использования цементного раствора. Однако производители настаивают, что кладку газосиликата надо фиксировать специальным клеящим составом. Только так можно сохранить теплосберегающие свойства материала. Толщина шва при применении клея меньше, около 2–3 мм, поэтому оптимальная ширина стен для бани из блоков будет составлять от 59 см и больше.
  • Чтобы повысить прочность кладки, через каждые 3–4 ряда надо закладывать арматурную металлическую сетку или стальные прутья сечением 8 мм. Усиление также выполняется над и под оконными и дверными проемами. А под крышей сооружается монолитный пояс на анкерах. Он обеспечит противоветровую устойчивость кровли.

Схема правильной кладки

  • Чтобы газосиликатные блоки не теряли свою прочность под воздействием факторов внешней среды, коробку бани нужно дополнительно снаружи обшить паро- и гидроизоляцией. Усиленная теплоизоляция также необходима, особенно в парилке. Стены имеют пористую структуру, поэтому без прослойки утеплителя будет невозможно протопить помещение.
  • Все изолирующие слои крепятся на обрешетку из деревянного бруса, поскольку ячеистый бетон не держит обычный крепеж. Сами рейки фиксируются специальными дюбелями для газобетона.

Утепление газосиликата

  • Последний этап отделки стен – облицовка. Выбирая материал, обращайте внимание на его паропроницаемость. Если она будет меньше, чем у газосиликата, внутри многослойного пирога начнет скапливаться вода. Это приведет к потере всех преимуществ камня и усилит теплопотери.
  • Используйте особые минеральные штукатурки для газобетона, не препятствующие прохождению влаги. Если вы решили применить блокхаус или декоративный кирпич, не забудьте оставить вентиляционный зазор в 5–10 см с отверстиями между фасадом и утеплителем.

Баня из газосиликата, сделанная с соблюдением всех технологических норм, обойдется вам не так дешево, как можно было бы предположить, глядя на дешевизну основного строительного материала. Однако возможность сделать это собственными руками и не платить шабашникам, а также абсолютная экологичность постройки, должны вас порадовать.

Видео

Посмотрите про особенности ячеистых бетонов:

Фото

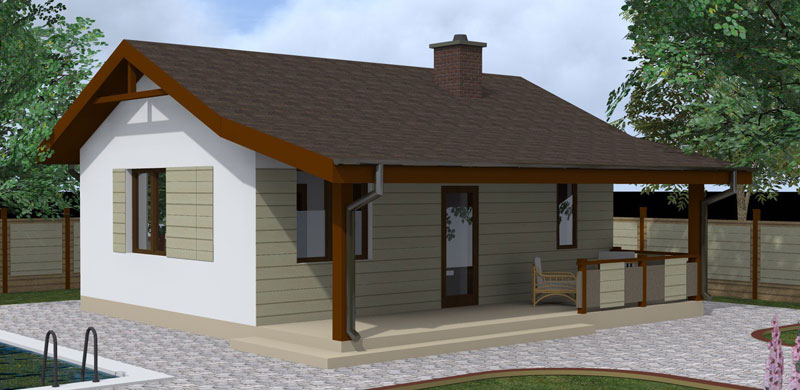

Проект бани

План

Монолитный ленточный фундамент под баню

Свайно-ленточный

Изготовление оконной перемычки

Толщина шва при кладке из газосиликата

Схема устройства облицовки

Наружное утепление

12+ рекомендаций по возведению бани из газосиликатных блоков [+10 ФОТО]

Современный загородный участок трудно представить без бани, и она становится своеобразной визитной карточкой практически любой дачи.

Существует большое количество технологий, но баня из газосиликатных блоков своими руками позволяет сделать строительство доступнее, быстрее, не теряя при этом в качестве.

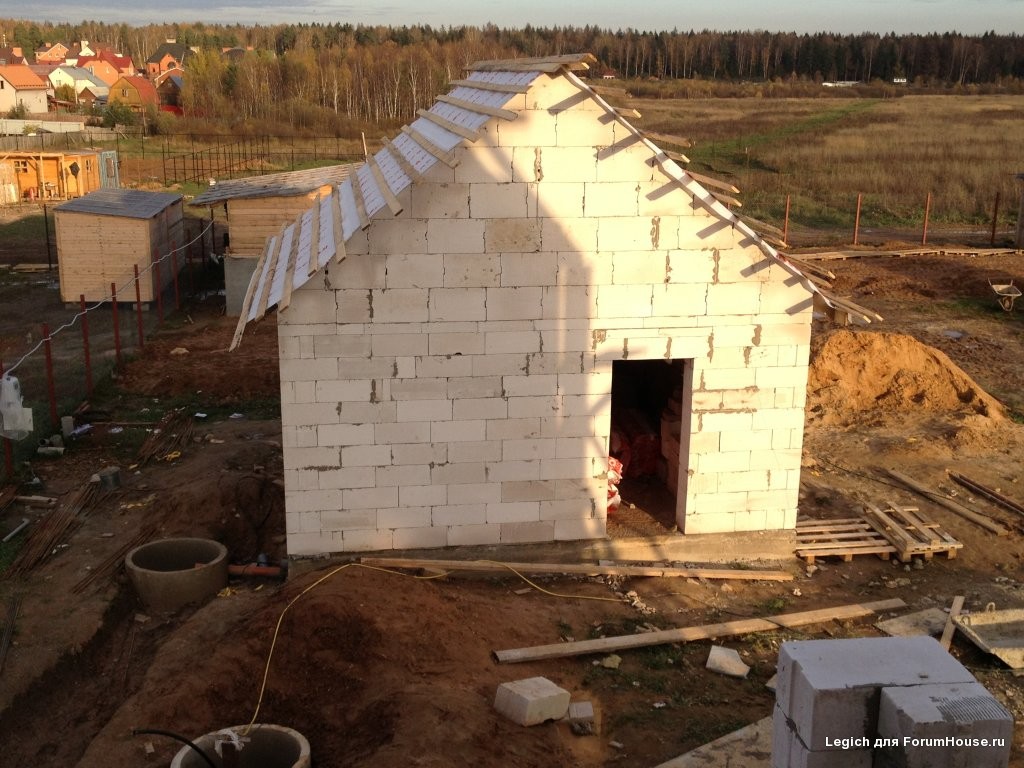

Фото отличной бани из газосиликата

Достоинства и недостатки материала

Баня из блоков – просто, быстро и практично

В основе производства газосиликатных блоков лежит химическая реакция, в которую вступает алюминиевая пудра и портландцемент. Также блоки состоят из кварцевого песка, извести и воды.

Среди достоинств этого материала специалисты выделяют следующие:

  1. Цена. Ввиду простой технологии производства, отсутствии дорогих ингредиентов, необходимости сушки, значительно уменьшается стоимость блоков из газосиликата. Несложный процесс строительства также приводит к тому, что для строительства бани не требуются очень большие затраты.
  2. Малая теплопроводность. Газосиликатные блоки для бани обладают отличными тепло- и звукоизолирующими свойствами, что позволит экономить на отоплении.
  3. Относительно небольшой вес материала. Благодаря этому работу может выполнить один человек и кроме того под сооружение может быть заложен облегченный фундамент.
  4. Благодаря большим размерам блоков обеспечивается высокая скорость проведения строительства.
  5. Блоки легко обрабатываются. Даже ручной инструмент позволяет резать блоки.
  6. Материал негорюч, что обеспечивает высокую степень пожаробезопасности.

Говоря о недостатках, то стоит говорить только о том, что этот материал обладает очень высокой гигроскопичностью, что приводит к повышенному поглощению влаги. Поэтому должна быть выполнена хорошая гидроизоляция и высота фундамента должна составлять не менее полуметра над уровнем земли.

Кроме того, стены бани из газосиликата требуют дополнительной отделки, как минимум оштукатуривания.

Приступаем к строительству бани из газосиликатных блоков

В первую очередь выбирается место для строительства, которое затем расчищается. После чего выбирается проект, который можно сделать своими руками, выбрать на страницах нашего портала, или заказать в специализированных организациях.

Закладываем фундамент

Перед тем, как построить баню из газосиликатных блоков нужно определиться с тем, на какой фундамент ее поставить. Отталкиваясь от того, что основание бани можно сделать легким, можно выполнить столбчато-ленточный или мелкозаглубленный ленточный фундамент.

Предпочтительнее ленточный, но все-таки его использование возможно на песчаном, глинистом или каменистом грунте.

Если же местность болотистая, или присутствует вечная мерзлота, или так называемые пучинистые грунты, то должен быть заложен столбчато-ленточный фундамент.

  1. Столбчато-ленточный фундамент.

Обустройство столбчато-ленточного фундамента

В тех местах, где планируются столбики, копаются ямы, глубина которых определяется индивидуально. Важно чтобы не происходило сезонных или температурных подвижек этих столбиков.

Устраивается песчаная подушка, толщиной до 15 см. Песок поливается водой и трамбуется, монтируется арматурный каркас, после чего заливается бетоном.

Над поверхностью земли монтируется деревянная опалубка между столбиками по периметру и в местах расположения внутренних стен. После чего выполняется армирование и заливка бетоном.

  1. Ленточный фундамент.

Ленточный фундамент для бани – самый беспроблемный

Строительство бани из газосиликатных блоков может быть осуществлено и на ленточном, более трудоемком фундаменте.

Его обустройство выглядит следующим образом:

  • По всему периметру, также в местах расположения внутренних стен, согласно размерам копается траншея, глубина которой опять же определяется индивидуально. Но ввиду того, что масса строения невелика, то и фундамент слишком заглублять не стоит.
  • По дну траншеи делается песчаная подушка, толщиной до 15 см.
  • Вокруг траншеи монтируется деревянная опалубка.
  • Внутри этой опалубки монтируется каркас из арматуры.
  • Заливается бетон, который может быть изготовлен самостоятельно, или же заказан на бетонозаводе.

Внимание: Поверхность ленточного фундамента должна представлять собой горизонтальную плоскость.
В этом случае при кладке первого ряда уйдет меньше раствора, что положительно скажется на прочности и теплоизоляции здания.

Кладка стен

Кладка блоков выполняется не спеша, с контролем горизонтальности и вертикальности

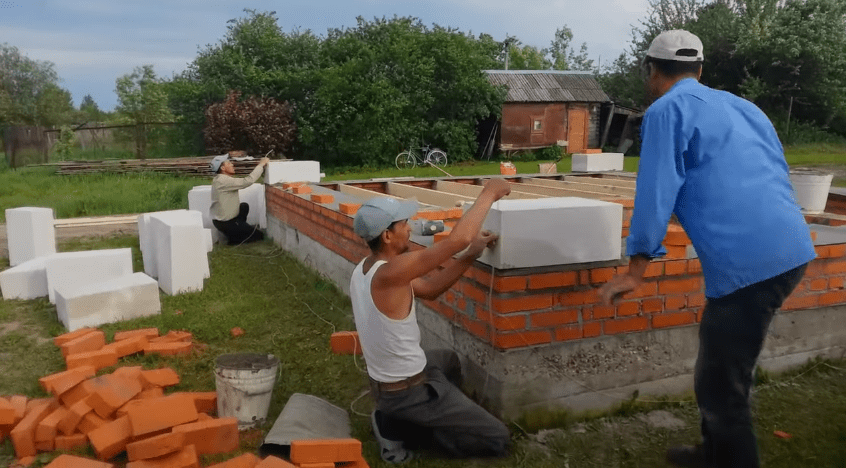

Установка первого ряда представляет собой самый важный этап кладки стен – газосиликат должен быть уложен идеально ровно. Поэтому одними из основных инструментов являются строительный уровень и резиновый молоток.

Кладка начинается с углов и используя резиновую киянку и цементный раствор, первый ряд выравнивается в одну плоскость. Материал перед укладкой смачивается водой.

Блоки каждого следующего ряда смещаются на расстояние от 15 см до половины блока. Следующие ряды кладутся на специальный строительный клей, благодаря чему швы получаются аккуратными, тонкими.

Через каждые три-четыре ряда кладка армируется.

Для этого поверх ряда выпиливаются пазы, и в них укладывается арматура. Кроме того армируются ряды над дверными и оконными проемами и самый верхний ряд.

Принципы армирования стены, сложенной из блоков

Когда организуются дверные и оконные проемы, стоит использовать блоки, имеющие нестандартные размеры. При их монтаже используются временные подпорки.

Внимание: баня из газосиликата, особенно ее внешние стены, не должна строиться при повышенной влажности.
При смене погоды может произойти разрушение материала.

После возведения стен, в течение некоторого времени они должны отстояться.

Кровельная система

Баню можно покрыть ондулином

Возведение кровли для здания из газосиликата не обладает какими-либо особенностями и схема строительства крыши стандартная. Отличием только будет монтаж поверх верхнего ряда специального мауэрлата для создания опоры стропильной системы или потолочных балок бани.

Отделка стен

Пример внутренней отделки бани из газосиликата

Как уже говорилось, газосиликат сильно впитывает влагу, поэтому в первую очередь стены необходимо покрыть специальной грунтовкой. После чего определяется вид внешней и внутренней отделки.

Снаружи часто используется навесной вентилируемый фасад, внутри же баня обшивается деревянной вагонкой. Или же используется тот материал, который больше Вам по душе.

Баню из блоков снаружи можно отделать и так

Естественно, не остается в стороне вопрос с отоплением и проведением различных коммуникаций.

Вывод

Баня из газосиликата позволит сделать отдых полноценным

Построить баню на загородном участке несложно, важно знать, как это сделать и иметь четкий план действий. Ну а ответы на вопросы, связанные с тем, можно ли строить баню из газосиликатных блоков и другую дополнительную информацию можно получить, посмотрев видео в этой статье.
