Жидкостный уровень – как выбрать и правильно пользоваться инструментом для разных задач

Содержание

Уровень строительный и водный уровень (гидроуровень) — виды уровней, их назначения и области применения. Советы по выбору и рекомендации.

Строительный уровень — необходимый инструмент на любой стройке. Это пожалуй самый распространенный предмет у любого строителя и самостройщика. И хотя это очень простой инструмент, в данной статье мы постараемся максимально отразить различные нюансы выбора и эксплуатации строительных уровней.

Водный уровень или гидроуровень.

Начнем с самого простого и доступного вида уровней — это водный уровень или гидроуровень. Этот уровень применяют когда нужно оценить разность высот двух точек (или поверхностей) на довольно большом расстоянии — например 5, 10, 20 и более метров. Обычный строительный уровень (даже самой большой длинны) в этом помочь не может.



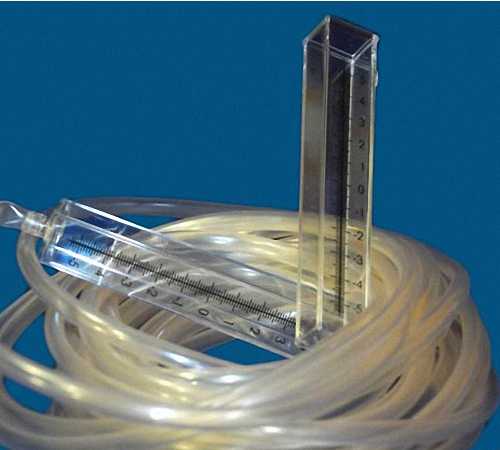

Гидроуровень состоит из гибкой прозрачной трубки, на концах которой находятся небольшие колбы с нанесенными на них шкалой-разметкой. Для работы с гидроуровнем его заполняют водой, после чего он готов к работе. Принцип работы гидроуровня основан на законе сообщающихся сосудов.

ВАЖНО

После наполнения гидроуровня водой необходимо чательно удалить (постукивая по трубке) все пузырьки с воздухом. Если этого не сделать, то показания водяного уровня будут недостоверные. Если есть возможность лучше залить в водяной уровень спирт.



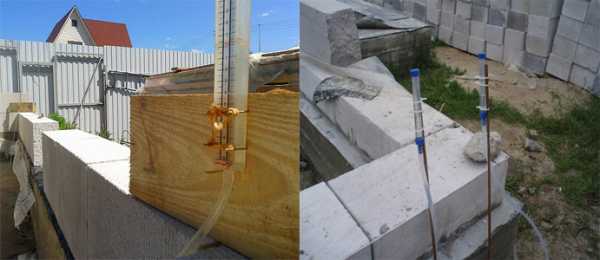

Для использования гидроуровня нужно два человека — в противном случае нужно будет как то фиксировать одну колбу, чтобы она не сдвигалась (например скотчем к рейке) что неудобно. Существуют также модели с магнитом, предназначенные несколько облегчить работу с таким уровнем при наличии всего одного человека.

СОВЕТ

Выбирая гидроуровень остановите свой выбор на модели, трубка которого выполнена из более мягкого и эластичного материала.

В виду того, что для работы гидроуровня — его колбы нужно прикладывать с боку к измеряемой поверхности, он очень условно подходит для измерения перепада высот на участке. Эту работу можно произвести, если предварительно вбить в замеряемых точках колышки, и сделать на них отметки с помощью гидроуровня.

СОВЕТ

Если вам необходимо замерить на участке много точек, или же быстро замерить перепады высот в большом фундаменте — воспользуетесь оптическим нивелиром.

Если же вам необходимо работать в помещении, присмотритесь к лазерному уровню.

На этом видео показано, как можно одному замерить перепад высот фундамента с помощью гидроуровня (водяного уровня):

Уровни строительные — обычные и электронные. Назначение и выбор в зависимости от ситуации и задач.

Строительный уровень предназначен для монтажа каких либо предметов строго горизонтально, строго вертикально или под 45 градусов — а также для проверки уже смонтированных или имеющихся поверхностей (предметов). Строительный уровень — это примитивный, но весьма точно изготовленный инструмент состоящий из легкой алюминиевой рамы в которой расположены пузырьковые колбы (глазки уровня). В зависимости от модели и размера строительного уровня у него может быть несколько глазков. Некоторые строительные уровни для удобства оснащены магнитами.

ВНИМАНИЕ

Если вы используете строительный уровень с магнитом, при каждом измерении будет не лишнем убедиться, что к магните не прилипли мелкие металлические предметы (например стружка). Это может повлиять на точность измерения.

Строительные уровни продаются совершенно различной длинны от самых маленьких самых больших 3 метровых моделей. Соответственно цена тоже зависит не только от точности (и бренда), а в том числе и от длины уровня (если сравнивать один и тот же класс строительных уровней).

СОВЕТ

Самый популярный и достаточный размер уровня 60-100 см. Более длинные уровни не такие мобильные и удобные, но подчас конечно незаменимы.

Профессиональный уровень







Если у вас есть возможность потратить 70$ и выше рекомендуем вам присмотреться к электронному уровню, например к модели ADA ProDigit 60 А00168 или же чуть более дорогую и более интересную на наш взгляд модель KAPRO 985D. Оба строительных уровня длинной 60см и имеют цифровую индикацию.











Работа с электронным уровнем KAPRO 985D показана на видео ниже:



Как пользоваться строительным уровнем, хитрости

Глупо писать как пользоваться уровнем, не написав как правильно выбрать строительный уровень в магазине. Даже если вы выбираете дешевый уровень (и особенно если он дорогой), есть простой способ убедиться в его точности прямо в магазине. Ведь если уровень будет не точный — в нем нет ни какого смысла. Итак сам метод очень подробно отражен на видео ниже:

Обычные уровни не предназначены для работ где требуется выставить плоскость отличную от точной горизонтальной или вертикальной. Для этого (чтобы определенный угол определить и поддерживать) подходят более дорогие уровни электронные. Но совет ниже возможно поможет вам в определенной ситуации.

СОВЕТ

Если вам нужно обеспечить постоянный определенный уклон (например при монтаже канализационных труб), вы можете сэкономить и не использовать электронный уровень. Выставите обычный уровень с нужным уклоном, и отметьте в каком положении находится воздушный пузырек. Теперь вы легко сможете сохранить требуемый клон на всем протяжении.

yourhouses.ru

Жидкостный уровень - это... Что такое Жидкостный уровень?

Уровень с двумя ампулами: одна размещена вдоль оси, другая — перпендикулярно

У́ровень (ватерпа́с) — инструмент для проверки угла между заданной линией или поверхностью и горизонтальной плоскостью.

Устройство

Обычно уровень представляет собой брусок с укреплённой в нём прозрачной ампулой бочкообразного продольного сечения, открытой для обозрения. Ампула содержит подкрашенную жидкость (обычно используется спирт, т.к. он обладает низкой температурой замерзания) с небольшим пузырьком газа. При горизонтальном положении ампулы пузырёк находится точно посередине ампулы.

Брусок обычно изготавливается из пластмассового или металлического профиля. Такой выбор материала сводит к минимуму деформации, которые могут влиять на точность измерения.

Применяют уровни с различным числом ампул. Чаще всего обязательно присутствует ампула, ориентированная вдоль оси бруска. Она используется для определения горизонтальности линий или поверхностей. Кроме того, применяют ампулы, ориентированные перпендикулярно или под заданным углом к оси бруска. Развитием этой идеи являются уровни с поворачивающейся ампулой, которая фиксируется в любом или одном из нескольких положений. Тогда рядом с ампулой изображается шкала, по которой можно определять угол поворота.

На стенках ампулы обычно рисуют две окружности вдоль боковой поверхности, равноотстоящие от серединного положения пузырька. Они улучшают контроль за положением пузырька. Кроме того, на некоторых уровнях рисуют набор дополнительных окружностей, по которому можно определить не только факт отклонения, но и величину угла отклонения проверяемой линии/поверхности от горизонтальной плоскости.

Проблемы при использовании уровней

Большой проблемой при использовании уровней является тот факт, что они выполнены в виде бруска фиксированной длины. Для проверки ориентации линии или поверхности необходимо разместить уровень целиком вдоль линии.

Поэтому при работе в тесных условиях слишком длинный уровень неудобен или непригоден. При работе слишком коротким уровнем возникают проблемы с отрисовкой линий, длина которых превосходит длину уровня. При многократном продолжении линии вносятся дополнительные ошибки.

Проблемы измерения на расстояниях, превышающих длину уровня, и помех на участке измерения могут быть решены с помощью гибкого гидроуровня или лазерного уровня.

Ещё одна возможная проблема использования уровня — снижение точности установки ампул в теле бруска, что происходит от падений инструмента, неизбежных при работе. Для проверки точности уровня нужно положить его на заведомо горизонтальную (если проверяется горизонтальная ампула) плоскость и заметить положение пузырька. Затем перевернуть его на 180 градусов в горизонтальной плоскости и снова посмотреть на положение пузырька. В обоих случаях пузырёк должен попадать в центр ампулы, если плоскость действительно горизонтальна, или хотя бы одинаково смещаться от центра ампулы, если плоскость слегка поката. Тогда можно считать, что уровень исправен. Проверку "вертикальной" ампулы проводят аналогично, разница только в том, что прикладывать уровень следует к вертикальной плоскости. Если есть неидентичность положения пузырька при противоположных ориентациях уровня, неизбежны погрешности в строительных работах.

Существуют такие конструкции уровней, которые позволяют компенсировать эти погрешности. Регулировку допускают приборы, у которых пластиковые вставки с ампулами не закреплены намертво, а составлены из двух половинок и стянуты винтами. Тогда, ослабив винты, мелкими угловыми перемещениями ампулы (а зачастую и простым постукиванием по ней) нужно добиться идентичности отклонений пузырька при поворотах уровня, описанных выше. После этого затянуть винты и провести окончательную проверку, потому что при затягивании можно "сбить" установку.

История появления

Никто точно не знает, кто и когда его изобрёл, но корни его уходят глубоко в древность. Основным изобретателем считается древнегреческий учёный и инженер Дедал.

Дедалу также приписывается изобретение топора, пилы, бурава и др. инструментов, почему столяры и считали его своим патроном.

См. также

Отвес

Wikimedia Foundation. 2010.

dic.academic.ru

Водяной уровень своими руками

Строительный уровень – ватерпас, необходимый инструмент при определении отношения строительных плоскостей к горизонту. В последнее время на смену этому инструменту приходят лазерные, а еще раньше стали применяться оптические приборы типа теодолит, нивелир. Однако профессиональные инструменты мало используются в домашнем строительстве. Они дороги, кроме того, с помощью обычного ватерпаса проводили измерения при строительстве, настоящих шедевров архитектуры, задолго до изобретения мудреных приборов. Давайте вспомним, как сделать водяной уровень своими руками, тем более это очень просто.

Ватерпас существуют в двух разновидностях.

  • Ватерпас в виде планки различной длины со стеклянной продолговатой колбочкой в середине с запаянной в ней колбочкой. При горизонтальном положении планки пузырек оказывается точно по середине колбочки.

  • Уровень работающий по принципу сообщающихся сосудов. Состоит в примитивном исполнении из трубки со стеклянными воронками на концах. Трубка, заполненная водой до середины воронок размещенная строго по горизонтали показывает одинаковый уровень жидкости в обоих воронках. Принцип работы показан на рисунке ниже.

Несмотря на то, что уровень – это примитивный инструмент, он широко используется в строительстве благодаря своим преимуществам перед другими приборами, а именно:

  • простота измерения в сочетании с высокой точностью измерений;
  • легко изготовить из подручных материалов;
  • прибор можно использовать для определения отношения плоскостей к горизонту имеющих длину от одного до десяти и более метров.

Единственный недостаток водяного уровня – его нельзя использовать в холодное время года. Однако если воду заменить незамерзающей жидкостью то и этот недостаток преодолим.

Водяной уровень можно приобрести в магазинах строительной техники, или же изготовить своими руками. Он недорогой, однако, зачем тратить не лишние деньги, если можно изготовить прибор своими руками. Особенно показательно изготовить уровень вместе с ребенком и научить его первичным строительным навыкам. Умение определять уровень – это основополагающее знание строителя любого уровня подготовки, пригодится даже при строительстве скворечника.

Вернуться к содержанию

Материал для изготовления водяного уровня своими руками

  • Прозрачный шланг с внутренним диаметром около 7 мм. Такие шланги можно приобрести в хозяйственном магазине, иногда используются в аквариумистике и поэтому можно приобрести в зоомагазине. Длина шланга в среднем 10 метров;
  • Шприц одноразовый на 20 мл с широкой канюлей;
  • Герметик в виде пластилина;
  • Резиновые или пробковые пробки под диаметр шприца. Вместо пробок можно использовать поршни от шприца с отрезанные на половину;
  • Вода водопроводная или незамерзающая жидкость, используемая для обмывания стекол автомобиля в дождливую погоду;
  • Ведра для воды.

Вернуться к содержанию

Последовательность сборки водяного уровня

Приступим к изготовлению водяного уровня своими руками. Процесс состоит из следующих этапов:

  • На концы прозрачного шланга нанизываем канюли шприцов. Для надежной фиксации концы залепляем предварительно размятым герметиком. Делать надо аккуратно. Правильно подобранный герметик надежно закрепит соединения между шприцом и шлангом.
  • Ведро с водой или жидкостью ставим на возвышенную поверхность. Один конец шланга вместе со шприцом со снятым поршнем опускаем в ведро, второй конец со шприцом и поршнем находящемся в крайнем нижнем положении опускаем в ведро максимально ниже первого ведра.
  • Шприцом, на нижнем конце шланга, засасываем жидкость внутрь шланга. До тех пор пока поршень не выйдет из шприца. Далее жидкость самотеком побежит в нижнее ведро. Таким образом заполним всю систему жидкостью без пузырьков.
  • Выравниваем уровень жидкости таким образом, чтобы шприцы были заполнены наполовину.
  • Закрываем шприцы пробками или поршнем от шприца с отрезанным наполовину штоком.

На видеоролике показан процесс заправки водяного уровня. Главное, чтобы в трубке не осталось ни одного пузырька воздуха.

Вернуться к содержанию

Применение водяного уровня

Делаем замеры уровня поверхности по отношению к горизонту.

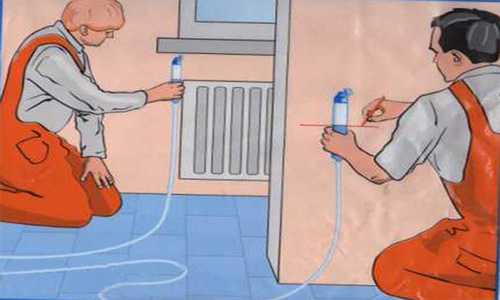

  • Работу проводим вдвоем. Наносим отметку приблизительно половина метра от пола. К ней прикладываем конец шланга с разметкой на шприце и фиксируем в этот конец на отметке.
  • С другой стороны противоположный конец трубки прикладываем приблизительно на том же уровне, что и противоположный конец. Далее перемещая конец трубки вверх или вниз добиваемся совпадения уровня жидкости на одинаковых отметках. В найденной точке делаем метку.
  • Таким же образом поступают на других стенах помещения и также делают отметки карандашом. Рулеткой отмеряют самое маленькое расстояние до основания, все остальные точки, выше указанной необходимо поднять до нулевой отметки на линии горизонта.

Как видите пользоваться водяным уровнем достаточно просто, а результат измерений точен и приемлем для домашнего строительства. Итак, мы рассмотрели, как легко изготовить водяной уровень своими руками и как им пользоваться. Теперь даже, когда рядом не будет строительных магазинов, Вы сможете изготовить уровень самостоятельно.

Вернуться к содержанию

Видео

Предлагаем посмотреть, как пользоваться водяным уровнем, изготовленным своими руками.

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Пузырьковый уровень (ватерпас) – как выбрать и пользоваться

При ремонте квартиры, строительстве или установке мебели необходимо обеспечить горизонтальность поверхностей. Никому не понравятся кривые стены, косо установленные двери, окна, мебель, бытовая техника. Не обрадует глаз и неровно уложенный на пол ламинат или не горизонтально установленный подвесной потолок.

Для обеспечения горизонтальности в строительстве и при ремонте служит измерительный инструмент, который называется уровнем (ватерпасом).

Что измеряют водяным гидроуровнем

Уровень (ватерпас) водяной, гидроуровень или лазерный является измерительным инструментом, позволяющим обеспечить линию горизонта при выполнении строительных и монтажных работ.

Виды и принцип работы уровней

По принципу работы существуют жидкостные и лазерные уровни (ватерпасы). Жидкостные бывают двух видов: пузырьковые, которые устанавливаются в рулетки или строительные линейки и гидроуровни. Приставка гидро произошла от греческого слова hydor – вода.

Пузырьковый жидкостный уровень

Пузырьковый уровень представляет собой герметичную колбу из прозрачного материала, частично не заполненную подкрашенным спиртом, чтобы не замерзал при морозах.

При горизонтальном положении колбы пузырек воздуха благодаря плавному увеличению внутреннего диаметра в центре колбы отмеченного рисками, будет занимать положение строго между ними.

Пузырьковые уровни устанавливают в строительные линейки, как на фотографии. Ними оснащают оптические измерительные приборы, например, лазерные уровни, нивелиры, теодолиты, весы. Они есть во всех приборах и инструментах, точность показаний которых зависит от их положения относительно линии горизонта.

Водяной гидроуровень

С помощью пузырькового уровня, вмонтированного в строительную линейку можно обеспечить горизонтальность на расстоянии длины линейки, а это не более трех метров.

Для того, чтобы сделать разметку на одной линии горизонта на большом расстоянии, например, при оклейке обоев, установки подвесного потолка, укладке кафеля, строительстве дома, бассейна или забора используют теодолит, лазерный или гидроуровень. Лазерный уровень, а тем более теодолит не каждому домашнему мастеру доступны по цене.

Поэтому многие покупают или изготавливают своими руками гидроуровень, который представлен на фотографиях.

Работа гидроуровня основано на законе сообщающихся сосудов Паскаля. Закон гласит, что уровень однородной жидкости в сообщающихся сосудах, вне зависимости от их формы, устанавливается на одной горизонтальной линии.

Таким образом, чтобы изготовить гидроуровень, достаточно соединить гибкой трубкой требуемой длины два узких прозрачных сосуда с патрубками на дне. После заполнения системы водой гидроуровень станет готовым для работы.

Как сделать гидроуровень своими руками

Гидроуровень можно купить в магазине, но его не сложно сделать самостоятельно. Нужно всего лишь на концах прозрачной трубки достаточной длины с внутренним диаметром не менее 8 мм нанести несколько отметок с шагом 10 мм. Деления нужны для того, чтобы вдвоем было легче работать.

Если трубка не прозрачная, то нужно ее концы оснастить прозрачными отрезками дополнительных трубок из пластмассы или стекла. Хорошо для этого подойдут одноразовые шприцы для инъекций такого же внешнего диаметра.

Поршни из шприцов удаляются, конусы на шприцах на которые одевается иголка, удаляются и отверстие расширяется до размера, близкого к размеру внутреннего диаметра шприца, шприцы стороной установки иголки вставляются в концы трубки.

Самодельный гидроуровень готов и можно приступать к работе с ним на практике.

Как производить работы с помощью гидроуровя

Перед началом работы с гидроуровнем его нужно заполнить водой. Концы гидроуровня сводятся вместе, и система заполняется кипяченой водой (удобно из чайника) до уровня середины делений. Это и будет нулевым делением. Заливать воду в гидроуровень непосредственно из водопровода не допустимо, так как в ней есть пузырьки воздуха, нарушающие однородность воды и разметка может получится не точной.

Перед разметкой зажимают пальцем отверстие одного из концов гидроуровня, чтобы вода не вытекала, и прикладывают ее к первой отметке условным нулевым делением. Второй конец трубки устанавливают в зону второй точки разметки и, поднимая или опуская его по вертикали, добиваются, чтобы в первом конце трубки уровень воды совпал с намеченной точкой. После этого наносят вторую метку.

Если требуется между отметками нанести горизонтальную линию, то можно воспользоваться ниткой, натертой грифелем карандаша или мелом. После окраски нитку прикладывают к отметкам, крепко натягивают, отводят ее центр от стены и резко отпускают. Линия готова.

Как проверить точность показаний пузырькового уровня

При покупке или перед началом работы с рулеткой или строительной линейкой с водяным уровнем необходимо их обязательно проверить. Для этого достаточно поставить инструмент на горизонтальную поверхность, запомнить положение пузырька воздуха относительно меток и затеи развернуть рулетку на 1800. Пузырек должен занять такое же положение относительно меток на колбочке, как и до поворота.

Как видно на фото, у этой рулетки уровень показывает не точно, после разворота ее на 180° левый край пузырька зашел под отметку, а до разворота не доходил до нее. Использовать такой инструмент для измерения уровня не допустимо.

ydoma.info

Водяной уровень. Как пользоваться? Как сделать своими руками?

Ремонтные и строительные работы проводятся как профессионалами, так и начинающими специалистами. Для этого требуется немалое количество различных приборов, инструментов и приспособлений. Особое внимание стоит уделить измерительным приборам, ведь от них зависит качество работ. И, сегодня, мы поговорим о таком инструменте, как водяной уровень.









Для чего он нужен?

Для начала следует дать понятие водяному уровню. Им является совершенно несложный в работе инструмент, определяющий уровни поверхностей, которые расположены на расстоянии одна от другой в горизонтальной плоскости. Принцип работы водяного уровня – использование так знакомых нам еще со школьного курса физики, сообщающихся сосудов.

При проведении ремонтных и строительных работ он зачастую просто необходим. Им пользуются, когда нужно установить подвесной потолок, наклеить обои, выровнить пол, зафиксировать на одном уровне различные предметы, например бра, картину и т.п. Причем, даже если это нужно сделать за углом или в разных помещениях. Ведь гидроуровень представляет собой маркированные сантиметрами колбы, соединенные между собой эластичной трубкой-шлангом. Эта незатейливая система наполняется жидкостью. Когда колбы располагаются строго в одной плоскости относительно пола или земли, то уровень воды в них одинаков. По простоте использования гидроуровень доступен не только для профессионалов, но и для новичков.

Как правильно пользоваться водяным уровнем?

Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке. Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров.  Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.

Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях. Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов. Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.

Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: ковшик, а лучше маленькая лейка, для наполнения уровня водой; небольшая воронка; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление.  Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.

Чтобы не было погрешностей в измерении, водяной уровень следует тщательно промыть перед использованием, так как загрязнения могут дать сбой в точности отметок.

Не рекомендуется наполнять гидроуровень водой непосредственно из-под крана, так как в этом случае жидкость обогащается большим количеством кислорода, который может повлиять на точность уровня и легкий проток воды внутри инструмента. Поэтому мастера-профессионалы, идеально ровно устанавливающие отметки, часто используют кипяченую воду, исключающую содержание воздуха.


Плюсы и минусы

Строительный гидроуровень очень прост в использовании и имеет низкую стоимость. Гибкость трубки позволяет перемещаться между помещениями, заводить ее за углы, когда нет прямой видимости между объектами. Можно сделать выравнивание на достаточно большом расстоянии, а также работать за пределами самого помещения. Водяной уровень не подвергнут поломкам при падении, он легок в хранении.

К недостаткам же инструмента относятся подключение к работе двух человек. Используется он исключительно при положительных температурах, так как в противном случае вода просто замерзает. Прибор требует систематической смены жидкости, его нельзя использовать вблизи горячих и отопительных элементов (не ближе 2-х метров). Водяной уровень можно применять только для выравнивания в горизонтальных плоскостях. Вертикальные поверхности — не для него.

Водяной уровень своими руками

С помощью подручных материалов совсем несложно изготовить водяной уровень самостоятельно. Особенно, если следует произвести ремонт в квартире с небольшими помещениями. Для этого понадобится прозрачный, эластичный шланг-трубка; пара медицинских одноразовых шприцев; канцелярский ножик; емкость для жидкости; раствор мыла; качественный фломастер.

Мыльный раствор понадобится для удаления из трубки загрязнений, остатков производственных смазок. Для этого он пропускается через нее. Со шприцев нужно снять иглы и поршни. Конусы под иглы необходимо срезать канцелярским ножиком. Затем следует расширить отверстие в шприце до размеров диаметра трубки-шланга. Той стороной, где ранее находилась игла, следует вставить шприцы в трубку. Водяной уровень готов. Тем более, что шприцы уже промаркированы необходимыми для отслеживания уровня жидкости делениями.

В заключение  статьи будет справедливо заметить, что работы на крупных строительных объектах лучше проводить с использованием аналога гидроуровня – лазерного построителя плоскостей. Его луч имеет длину до 100 метров. Лазерный уровень может применяться при любых температурах. Работать с ним можно и в плоскостях любой направленности. Но цена этого прибора имеет высокую планку, поэтому окупается он в большом строительстве и в ремонте крупных объектов.


proinstrumentinfo.ru

Жидкостный уровень Википедия

У этого термина существуют и другие значения, см. Уровень. Уровень с двумя ампулами: одна размещена параллельно длине уровня, другая — перпендикулярно

У́ровень, или ватерпа́с (англ. waterpass, нидерл. waterpas от water «вода» + pas «отрегулировать») — измерительный инструмент прямоугольной формы из пластика, дерева или металла с установленными в нём прозрачными колбами (глазками), заполненными жидкостью. Уровень был разработан для оценки соответствия поверхностей вертикальной или горизонтальной плоскости, а также для измерения градуса отклонения поверхности от горизонтальной плоскости.

История появления

Спиртовой уровень был изобретен французским ученым, путешественником и картографом Мельхиседеком Тевено. Его изобретение было впервые использовано в его экспедиции на Мадагаскар в 1666 году.

Конструкция

Основным рабочим элементом этого инструмента являются измерительные колбы (глазок уровня) чаще всего бочкообразной формы с нанесенными на их корпус рисками. Колбы обычно заполнены окрашенной спиртосодержащей жидкостью с небольшим пузырьком воздуха. Заполнение спиртом, например этанолом, объясняется тем, что такая жидкость не замерзает при отрицательной температуре, а также обладает низкой вязкостью для быстрого перемещения пузырька воздуха. Измерение и настройка поверхностей относительно горизонтальной и вертикально плоскостей происходит за счет движения пузырька воздуха вдоль колбы, при этом необходимо добиться его положения точно посередине между двумя рисками на колбе. В современных инструментах для измерения более точного угла отклонения на глазок наносят более двух рисок.

Самым распространенным типом уровня является уровень с двумя глазками: вертикальным (90 градусов) и горизонтальным (180 градусов). При более сложных работах используется инструмент с тремя глазками. Третья из колб фиксированно измеряет 45 градусов от горизонтальной плоскости или является поворотной для измерения любого угла поверхности. Реже используют уровни с большим количеством глазков, которые дублируют горизонтальные или вертикальные колбы для более точного измерения. На сегодняшний день существует много видов уровней, разработанных под различные нужды. В первую очередь инструмент используется плотниками, каменщиками, монтажниками при различных монтажно-крепежных работах, а также с целью проверки результатов уже произведенных работ.

Корпус уровня может включать в себя следующие модификации:

Ребра жесткости — для большей прочности корпуса инструмента

Разметка на одной из сторон уровня — для использования инструмента в качестве линейки

Фрезерованная поверхность одной из сторон — для предотвращения соскальзывания уровня с рабочей поверхности, а также для облегчения прикладываемых усилий при удержании уровня одной рукой

Ударная площадка — для возможности нанесения ударов молотком с целью регулировки поверхности, с которой работает мастер

Паз для труб — для предотвращения соскальзывания уровня с округлых поверхностей

Самые распространенные типы уровней

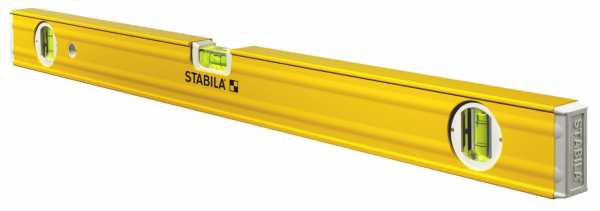

Уровень профильный

Изготавливается из алюминиевого профиля прямоугольной формы. Подходит для всех типов работ. Основное преимущество: прочность корпуса.

Уровень «рельс»

Облегченный корпус в форме рельса. Подходит для всех типов работ. Основное преимущество: малый вес.

Уровень торпедо

Маленький пластиковый корпус, чаще всего 225 мм. Одна из сторон магнитная для возможности установки на металлическую поверхность. Подходит для бытовых работ. Основное преимущество: маленькие размеры

Ударный уровень

Уровень с дополнительной площадкой для возможности нанесения ударов молотком. Подходит для работ по укладке плитки. Основное преимущество: прочный корпус, возможность нанесения ударов.

Другие конструкции уровней

  • Лазерный уровень (Также см. Нивелир при условии выполнения точности по ГОСТ 10528-90)
  • Водяной уровень (Гидроуровень)

Ватерпас

Часто ватерпасом в отличие от описанного выше жидкостного уровня называют прибор, представляющий собой две строго перпендикулярные деревянные планки, соединенные в форме перевернутой буквы Т, на «ножке» которой закреплен отвес. Ватерпас выполняет те же функции, что и горизонтальный уровень, но более прост в изготовлении.

Проверка и регулировка уровня

Для проверки уровня (то есть оценки точности проводимых им измерений) необходимо установить его на ровную горизонтальную поверхность и замерить положение пузырька воздуха относительно двух рисок в центре колбы. Затем уровень нужно перевернуть в горизонтальной плоскости на 180 градусов и произвести повторный замер положения пузырька. Если уровень исправен, то пузырек воздуха будет точно в том же положении, что и при первом измерении. Для регулировки инструмента (если это предусмотрено, колба будет закреплена регулировочными винтами на теле уровня) необходимо попеременно вращать уровень на 180 градусов в горизонтальной плоскости и регулировать положение глазка до тех пор, пока его показания не будут идентичными при вращении инструмента. Для подобной регулировки не требуется идеально горизонтальная или вертикальная поверхность.

См. также

wikiredia.ru

Как пользоваться гидроуровенем | Строительный портал

Гидроуровень - это простой в применении строительный инструмент. Он незаменим при определении уровня поверхностей, расположенных на значительном расстоянии. Используется в ремонтно-строительных работах.

Оглавление:

  1. Что такое гидроуровень
  2. Преимущества и недостатки строительного гидроуровня
  3. Подготовка к работе с гидроуровнем
  4. Как правильно пользоваться гидроуровнем
  5. Гидроуровень Зубр
  6. Как сделать гидроуровень своими руками
  7. Советы при работе со строительным гидроуровнем

Что такое гидроуровень

Строительные уровни бывают нескольких видов:

  • водяной уровень или гидроуровень;
  • лазерный;
  • трубный;
  • пузырьковый аналог.

Гидроуровень состоит из эластичного прозрачного шланга и двух пластмассовых резервуаров на его концах. Это аппарат, работающий на принципе сообщающихся сосудов Паскаля.

Инструмент используется для установки стяжки и подвесного потолка, выравнивания полов и оклейки обоев. Он позволяет выровнять предметы, находящиеся в разных помещениях или за углом. Например, картины или светильники.

То есть служит для переноса отметок в горизонтальной плоскости на большие расстояния.

Колбы с сантиметровой маркировкой соединяются между собой трубкой, после система наполняется жидкостью. Когда инструмент находится в одной плоскости относительно земли, высота воды в резервуарах одинаковая.

Профессионалы часто снимают эти колбы за ненадобностью. Поэтому по сути гидроуровнем считается любой прозрачный шланг.

При большем диаметре трубки, прохождение воды легче, что упрощает работу с прибором. Оптимальная его величина 10 - 12 мм, а длина по необходимости варьируется от 3 до 30 м.

Модели инструмента оснащаются резиновым ползунком для колб. С помощью него отмечают уровень жидкости в аппарате, что облегчает работу новичкам.

Вес гидроуровня составляет от 0,5 до 1 кг.

Использование прибора настолько же простое, как и его устройство. Шланг наполняется водой комнатной температуры. Проверяется точность работы путем соизмерения жидкости в двух емкостях.

Для отметки заданной высоты на объекте, одна колба держится на месте, а вторая – перемещается в пространстве. Когда уровень воды сравнивается, делаются контрольные отметки.

Лазерный уровень обеспечивает луч до 100 м в длину. Но аппарат стоит несколько тысяч долларов. Актуально его использование при крупном строительстве.

Пузырьковый уровень представляет собой прямой корпус в 15 – 200 см с колбами с жидкостью. Инструмент используется для определения отклонений в горизонтальных и вертикальных плоскостях. По положению пузырька определяется угол наклона прибора относительно поверхности.

Трубный уровень отличается меньшим размером, но имеет тот же принцип работы. Для удобства он оснащен креплением.

Гидроуровень, в отличие от описанных инструментов, позволяет работать с неровными поверхностями на большем расстоянии.

Существуют также электронный гидроуровень. Он преобразовывает наклон и угловую скорость в электрический сигнал.

Преимущества и недостатки строительного гидроуровня

Водяной уровень - это простейший прибор, который будет незаменим при капитальном ремонте дома или квартиры.

Пользователи отмечают ряд его преимуществ:

  • низкая цена гидроуровня;
  • легкость в использовании;
  • работа в труднодоступных местах за счет гибкости шланга. Актуальность использования с разных углов здания, где отсутствует прямая видимость объектов;
  • выравнивание уровней предметов, находящихся на большом расстоянии друг от друга;
  • возможность работы за пределами помещения;
  • инструмент не прихотлив в использовании и хранении. На него можно наступить или уронить, что не повлияет на точность его работы.

Строительный уровень имеет также ряд недостатков:

  • необходимость привлечения к работе двух людей. В случае с лазерным аналогом достаточно одного;
  • сложность заправки длинных шлангов водой;
  • работа при температуре выше 0°с;
  • систематическая смена жидкости;
  • изоляция прибора на 2 м от отопительных и горячих элементов;
  • работа только в горизонтальной плоскости. Для выравнивания вертикальных поверхностей он не подходит.


Подготовка к работе с гидроуровнем

Для работы с водяным уровнем понадобится:

  • инструмент;
  • емкость для жидкости, ковш или лейка;
  • воронка;
  • заточенный карандаш;
  • линейка и рулетка;
  • скотч;
  • по желанию, краситель для воды;
  • помощник.

Перед работой со строительным гидроуровнем необходимо промыть его мыльным раствором, чтобы загрязнения не влияли на точность работы прибора. После наполнить систему водой.

Первый метод:

  • расправьте шланг инструмента, чтобы не было его заломов;
  • наберите резервуар жидкости. Это может быть бутылка, ведро или банка;
  • разместите его на возвышенности;
  • поместите один конец гидроуровня на самое дно полной емкости;
  • потяните жидкость через второе отверстие трубы;

Второй метод:

  • конец с колбой опустите как можно ниже к земле;
  • вставьте воронку в отверстие второго конца;
  • из ковша равномерно вливайте в гидроуровень воду.

Также, наполнять строительный гидроуровень можно из под крана. Но при этом в трубку инструмента проникают пузырьки воздуха. И сложно регулировать поток воды, чтобы избавиться от них.

Некоторые мастера используют кипяченую воду. Так как в ней содержится меньшее количество кислорода.

Также, жидкость можно подкрасить пищевым красителем или марганцовкой. Чтобы визуально упростить процесс работы.

  • прикладываем ёмкости друг к другу и добиваемся совпадения уровня жидкости. Отмечаем значение при помощи специального фиксатора. Это будет нулевой уровень, когда емкости находятся в одной горизонтальной плоскости относительно земли;
  • после наполнения аппарата водой, закрепите колбы и перекройте краны на них.


Как правильно пользоваться гидроуровнем

В основе работы строительного инструмента лежит принцип взаимодействия сообщающихся сосудов. При совпадении уровня жидкости в обеих колбах объекты размещены на одинаковой высоте относительно поверхности земли.

Конструкция строительного гидроуровня предполагает участие двух человек. Каждый из которых управляет одним из сосудов. Вместе они выполняют слаженные параллельные манипуляции:

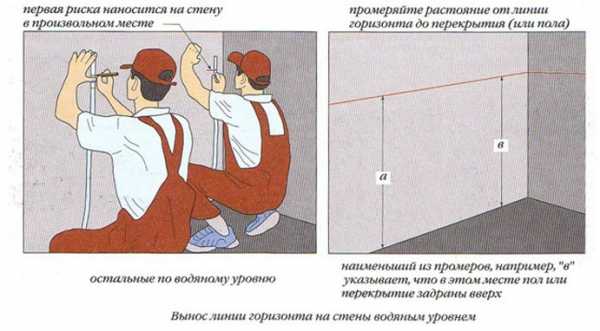

  1. Держите колбу на необходимом уровне возле первого объекта.
  2. Карандашом сделайте отметку на поверхности. Зафиксируйте показатель воды гидроуровня. К примеру, отметка 3. Оставайтесь в неподвижном состоянии.
  3. помощник берет вторую колбу и перемещает ее к следующей точке.
  4. Следите за тем, чтобы трубка не перегибалась.
  5. Отрегулируйте водяной уровень до заданной отметки инструмента. А именно, показателю 3. Подождите, пока вода успокоится. Полное совмещение уровней говорит о том, что измеряемые участки горизонтальны.
  6. Сделайте отметку карандашом.
  7. Для третей точки перенесите один конец гидроуровня к сделанной, а второй к месту новой отметки.
  8. Далее действуйте по описанной схеме.
  9. Полученные точки называются опорными. Соедините их в единую прямую при помощи линейки.
  10. Проведите перпендикулярные прямые вниз/вверх на необходимую величину. Используйте для этого рулетку и линейку. И также соедините их конечные метки.

Так требуется лишь одно использование уровня для выравнивания всех объектов в помещении.

Устройство прикладывается к поверхностям в вертикальном виде.

При работе с инструментом в одиночку сделайте крепление к одной из колб. Например, крюк. Или примотайте конец трубки к рейке. После зафиксируйте этот край уровня к заданному месту скотчем или винтами.

Перед использованием гидроуровня посмотрите обзорное видео.

Гидроуровень Зубр

Зубр является популярным производителем строительных гидроуровней. Инструмент используется для разметочных работ.

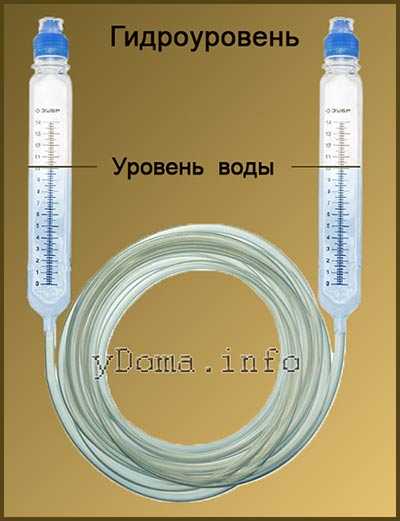

Он состоит из полимерной полой трубки длиной от 5 до 25 м и двух колб.

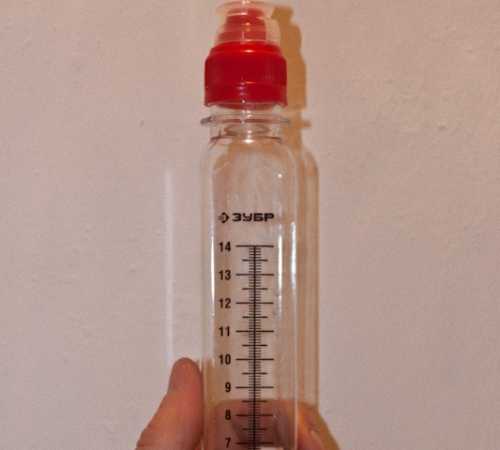

Квадратные колбы имеют сантиметровую и миллиметровую разметку. Форма резервуаров объясняется необходимостью их приложения к стенам и другим ровным поверхностям.

Инструмент имеет шланг диаметром в 8 мм.

Цена строительных гидроуровней на сентябрь 2014 составляет от 7 до 12 $.

Для сравнения водяной уровень STAYER стоит от 2 до 5 $. Он оснащается трубкой от 5 до 25 м диаметром в 6 мм.

Как сделать гидроуровень своими руками

Водяной уровень точен и при этом может быть изготовлен из подручных материалов.

Для того, чтобы сделать строительный гидроуровень самому понадобится:

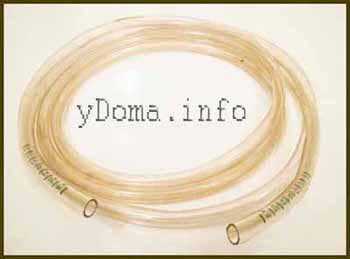

  • эластичная прозрачная трубка диаметром в 8 – 10 мм;
  • два медицинских одноразовых шприца на 5 делений;
  • канцелярский нож;
  • емкость для воды;
  • мыльный раствор;
  • маркер или фломастер.

Длина шланга выбирается исходя из площади помещения, в котором будут вестись работы. Обычно достаточно трубки длиной в 6 – 10 м. При диаметре шланга в 1,5 см уменьшается проблема образования воздушных пузырей.

Инструкция по сбору гидроуровня:

  • пропустите через шланг мыльный раствор, чтобы удалить остатки производственного масла;
  • выкиньте иглы со шприцов и выньте поршни;
  • обрежьте канцелярским ножом конусы под иглы;
  • расширьте отверстие шприца до диаметра шланга;
  • вставьте шприцы стороной для установки иглы в трубки гидроуровня.

Также, можно сделать гидроуровень без колб. Поскольку они часто слетают и способствуют образованию воздушных пузырей.

Для такого инструмента необходимо на концах шланга сделать сантиметровую разметку маркером. Если трубка не прозрачная, закрепите на ее концах дополнительные прозрачные пластмассовые или стеклянные отрезки.

Советы при работе со строительным гидроуровнем

1. Чтобы правильно работал гидроуровень, выпустить пузырьки воздуха из полости его шланга:

  • наполните систему водой;
  • поднимите концы шланга вверх;
  • определите середину трубки инструмента. Надавите на нее ногой;
  • пузырьки поднимаются вместе с водой на определенный уровень. Придавите место, до которого они поднялись. Продолжайте до тех пор, пока воздух не выйдет до конца.

2. Быстро соединить отметки поможет нитка. Для этого натрите ее по всей длине мелом или грифелем и натяните между точками маркировки. Оттяните ее посередине на 1 см и отпустите. Щелчком нитка оставит ровный след прямой.

3. Заправляйте гидроуровень чистой отстоянной водой. Она содержит меньше воздуха.

4. Для работы системы при отрицательной температуре, используйте незамерзающую жидкость для мытья машин.

5. После работы сливайте воду. Она склонна к цветению и может скиснуть.

6. Сохранить жидкость в ее начальном состоянии поможет добавление в нее спирта или водки.

7. Проверьте точность гидроуровня. Для этого соедините концы трубки. Уровень воды в колбах должен быть одинаковый. Если он разнится, значит, шланг перегнулся или в его полости остался воздух.

8. Для точности отметок на поверхности используйте заточенный карандаш.

9. Во время работы не перегибайте водяной уровень. Переносите его в открытом состоянии, чтобы предотвратить разрывы.

10. Храните шланг в защищенном от солнечных лучей месте, чтобы предотвратить помутнение его материала.



strport.ru
