Железобетонный пасынок – Сколько весит бетонный пасынок

Содержание

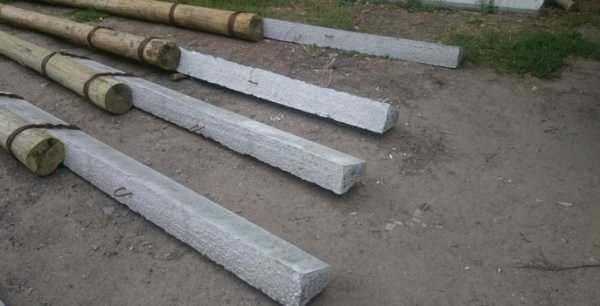

Бетонный пасынок


Приставки (Пасынки)

Купить приставки (пасынки) железобетонные в городе Москва, узнать размеры, цены, вес и другие характеристики вы можете по телефону +7 (499) 704-51-44.

Приставки для опор ЛЭП – это трапецеидальные железобетонные приставки, предназначением которых является выполнение функции опоры ЛЭП - воздушных линий электропередач и прочих видов кабельных коммуникаций в г. Москва. К приставкам для опор прикрепляется столб из дерева на некотором расстоянии от поверхности земли. Благодаря такому креплению уменьшается влияние влаги и осадков. Используют деревянные опоры электропередач для строительства линий электропередач 220/380 В. Несмотря на достоинства (простоту изготовления и дешевизну), у деревянных опор есть и существенный недостаток – они подвержены природным влияниям, что уменьшает их срок службы.

    Для увеличения механической прочности, срока эксплуатации и высоты опор из дерева используют железобетонные приставки. Приставки железобетонные применяют как на промежуточных опорах, так и на угловых и конечных опорах. Используют приставки из железобетона не только для усиления опоры, но также и для экономии древесины в местах, где лесных хозяйств очень мало.

    Железобетонные опоры линии электропередач (опоры ЛЭП) используются для строительства линий, по которым проходит напряжение 35 кВ. Такие опоры должны выдерживать температуру до -65°С. Немаловажным фактором их популярности считается их относительно невысокая стоимость. Как и все железобетонные изделия, опоры изготавливаются согласно нормам и требованиям ГОСТ.

Также мы поставляем продукцию в такие города, как Балашиха, Воскресенск, Коломна, Долгопрудный, Домодедово, Жуковский, Королев, Красногорск, Люберцы, Мытищи, Ногинск, Одинцово, Лобня, Электросталь, Щелково, Чехов, Химки, Сергиев Посад, Пушкино, Подольск, Орехово-Зуево, Серпухов, Раменское, Павловский Посад, Ступино, Реутов, Клин, Дубна, Дмитров и др.

Производство

    Стойки линий электропередач производятся из тяжелого армированного бетона методом вибропрессования. Изготавливают приставки для опор ЛЭП из тяжелого качественного бетона марки В30, для создания максимальной прочности и долговечности. Для армирования используются предварительно напряженные стальные стержни класса Ат-4, Ат-5, Ат-6, либо арматурной проволокой Вр-1. Для опор, предназначенных к эксплуатации в агрессивных средах, используется термомеханически упрочненная сталь АтVК, Ат-VIК, Ат-VСК. Плоские и гнутые стальные сетки перед помещением в опалубку соединяются в пространственные каркасы.

Характеристики

    Вес готовой стойки (железобетонной опоры) составляет от 700 кг до 1,8 т. Объем 0,3-0,47 кубических метров. Морозостойкость в маркировке тоже имеет определенный коэффициент, у стоек он составляет F150. Класс прочности на сжатие В25 - В30, плотность–более2200кг/м3, влагостойкостьW6. Все опоры наружного освещения изготавливаются по рабочим чертежам согласно требованиям ТУ.

Монтаж

    Установка железобетонных стоек  осуществляется с помощью специальной техники. Опоры ЛЭП соединяют (сопрягают) с опорами припасовочными хомутами или проволочным бандажом. Монтируется вся эта сборная конструкция в строго вертикальном виде. Приставки опор ЛЭП (пасынки) присоединяются к столбам сбоку, затем хомуты затягиваются гайками. Загоняют изделия в грунт с помощью молота или вибромолота. На приставках намечают линии, по которым крепится бандаж и выполняется выемка под болты. Если хомуты или бандажи стягивают не болтами, а стальной скруткой, то углубление под болты не делают. Правильная установка стоек (железобетонных опор) будет гарантировать качественную и бесперебойную работу линий электропередач. Железобетонные опоры ЛЭП в г. Москва устанавливаются в любой тип грунта, на заранее подготовленное основание или без него. Смонтированные с соблюдением технических требований стойки не требуют обслуживания и периодических осмотров в течение десятилетий.

Транспортировка и хранение

    Железобетонные приставки следует хранить и транспортировать в горизонтальном положении, укладывая их правильными рядами.

Железобетонные изделия, поставляемые компанией ООО «Бетондеталь» производиться по ГОСТам, имеют всю необходимую документация и проходят жесткий контроль качества.

moscow.betondetal.ru

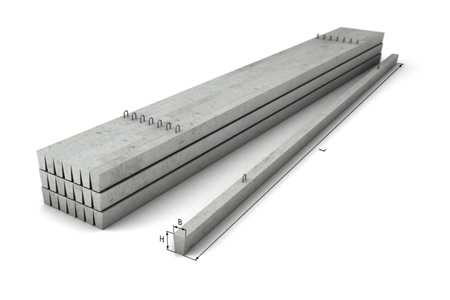

Приставки из железобетона

Строительство разветвленных систем электросетей, воздушных линий телефонной, телеграфной связи в свое время потребовало от проектировщиков разработки надежных долговечных опор, установка которых отвечала бы экономической целесообразности. Сегодня для этих целей широко используется такая железобетонная продукция, как приставка (изделие также именуют пасынком).

Сферы применения

Серию железобетонных изделий, в рамках которой разработали ПТ 33 (33-3, 33-4), а также 43-2, создавали по заказу советского профильного министерства. Завершили проект в 1987 году, в 1988-ом, после прохождения всех необходимых согласований, его утвердили.

Сейчас данная трапециевидная продукция получила широкое распространение, выполняя роль опор для линий электропередач (напряжением от 0,38 до 35 киловольт), телефонных линий, других видов кабельной коммуникации. Их также используют для удлинения столбов при обустройстве пересечений, укрепления стоек из дерева.

Так, изделие с индексом ПТ 43-2, например, обладает такими характеристиками, как морозоустойчивость (до -55 °C), прочность. Оно не впитывает влагу, может выстоять при девятибалльном землетрясении, сильном напоре ветра.

Преимущества использования

Способы сопряжения деревянных стоек опор с приставками (пасынками): а), в) деревянные, б) железобетонная.

Данную железобетонную продукцию, прежде всего, отличает экономическая целесообразность. Применение дорогих в производстве стоек делает сам проект долго окупаемым. Деревянные же столбы слишком быстро приходят в негодность. Именно поэтому сейчас отдают предпочтение железобетонным приставкам – изделиям, способным на десятилетие и более продлить срок службы электроопор, за счет чего снижается стоимость их обслуживания.

Пасынки серии 33, 43-2 обладают отличными техническими характеристиками, их производство, хранение, установка регулируются ГОСТами, что позволяет говорить о реальной надежности изделий.

Эксплуатация приставок 33-3, 33-4, 43-2 допустима фактически на всей территории страны. Впрочем, приобретение партии предполагает уточнение климатического района, где они будут устанавливаться. От этого зависит оптимальный подбор параметров бетона, арматуры.

Используемые материалы

Для производства железобетонных приставок применяют тяжелый вибрированный бетон (или несколько его видов), укрепленный стальной арматурой. Качество каждого из компонентов, применяемых для приготовления бетонной смеси (портландцемент, крупные заполнители, вода), регулируется отдельным ГОСТом. Госстандартом также определены класс, марка стальной арматуры для армирования ПТ. Помимо того, ее специально обрабатывают, чтобы не допустить появления ржавчины.

Сам процесс производства включает этапы:

  • подготовки арматуры и форм;
  • армирования;
  • заливки форм бетоном;
  • наблюдения за бетоном до его полного твердения (в частности, осмотр поверхности на предмет дефектов, которые еще можно устранить – сверхнормативных впадин, наплывов, углублений около граней).

Геометрия железобетонных ПТ с индексом 33, 43-2 должна соответствовать проектной.

Как маркируют?

Шифр «ПТ» означает трапециевидную приставку.

В маркировке пасынков (цифры и буквы) заложены сведения о наименовании железобетонной продукции, длине изделия в дециметрах (первое число) и максимальной нагрузке, которую может выдержать конструкция — ее несущей способности (число после дефиса). Так, буквенный «шифр» ПТ как раз и означает приставку трапециевидную.

Несмываемую маркировку наносят после того, как железобетонное изделие полностью затвердело и уже вынуто из формы. Согласно госстандарту, знаки находятся в средней его части, штамп о прохождении техконтроля можно обнаружить на торце пасынка – это допустимо.

Монтаж в грунт

Монтаж приставок осуществляют исключительно с помощью специальной техники. Железобетонный столб погружают в грунт, используя промышленные вибраторы, либо же вдавливают его агрегатом, установленным на трактор. Копер (сваебой) не применяют: это может привести к разрушению бетонного основания, обнажению арматуры. Если установка пасынков идет в слабый грунт, их усиливают железобетонными либо деревянными балками опоры (ригелями). Основание для монтажа приставок может быть как специально подготовленным, так и нет.

Хранение и перевозка

Хранение железобетонных пасынков, согласно правилам, осуществляют в штабелях, на деревянных подкладках. Высота одного такого штабеля – не больше 4 рядов (приставки в каждом подбирают согласно диаметру), между рядами тоже используется дерево – в качестве прокладки. По стандартам, штабеля необходимо защищать от действия солнца.

Перевозят железобетонные приставки, соблюдая определенные предосторожности. Чтобы исключить механические повреждения, погружают/разгружают опоры с помощью механических подъемников либо вручную. Монтажные петли при этом необходимо закрепить в двух местах, равноудаленных от центра тяжести «балки». Изделия при таких работах нельзя подвергать резким толчкам, рывкам и ударам, сбрасывать.

До места назначения пасынки доставляют приспособленным для подобных перевозок транспортом, на время «поездки» элементы, как и при хранении, перекладывают прокладками из дерева. Приставки нижнего ряда должны быть одного диаметра. Кладут их плотно друг к другу, накрепко связывают.

kladembeton.ru

Пасынки железобетонные

Пасынки обычно выполняются из бетона марки не меньше М200, имеют армированные компоненты из высококачественной стали. Невысокая цена на пасынки железобетонные в Нижнем Тагиле позволяет широко использовать их на деревянных столбах электропередач, имеющих напряжение 0,38 – 35 кВ.

Обозначение изделия указывает его разновидность и параметры (ПЭ-6: ПЭ – электротехническое, 6 – округленная длина в дециметрах).

К линиям электропередач ж б пасынки для столбов крепятся с помощью проволочных или припасовочных элементов. Монтаж осуществляется вертикально, для установки пасынка в почву применяется вибро- или дизель-молот.

Также изделия востребованы при создании телефонных и телеграфных сетей, систем радиофиксации. Используются они и в строительстве домов, например, для укрепления частей постройки.

При выборе железобетонных пасынков нужно учитывать не только стоимость (они не должна быть слишком низкой), но и качество изготовления (производителя). В ТД «Комтех» можно купить пасынки бетонные по цене производителей, которые гарантируют надежность и превосходное качество изделий. Уточнить технические характеристики и стоимость продукции можно по телефонам, указанным на сайте.

Города доставки: Нижний Тагил, Качканар, Лесной, Нижняя Тура, Верхняя Тура, Красноуральск, Кушва, Свободный, Нижняя Салда, Верхняя Салда, Алапаевск.

Товар в наличии на складе

Высокое качество

Оперативная доставка

Скидки оптовикам

acm1.ru

vest-beton.ru

Приставки (пасынки) деревянных столбов


Железобетонные изделия

Спецпредложения


Мы в соц. сетях

Быстрый заказ



МаркаВес 1
шт., т
Штук на
1 а/м
Длина,
мм
Ширина-1,
мм
Ширина-2, ммВысота,
мм
Изгиба
ющий момент тс/пм
Изгиба
ющий момент-2 тс/пм
Приставки (пасынки) деревянных столбов
ПТ-300,1521203000140100
170
0,650,50

ПТ 33-10,16512032501401001700,850,65
ПТ 33-20,2508032501801002201,250,95
ПТ 1,2-3,250,2508032501801002201,250,95
ПТ 33-30,2508032501801002201,751,20
ПТ 1,7-3,250,2508032501801002201,751,20
ПТ 33-40,2508032501801002202,201,40
ПТ 2,2-3,250,2508032501801002202,201,40

ПТ 43-10,3256042501801002201,751,20
ПТ 1,7-4,250,3256042501801002201,751,20
ПТ 43-20,3256042501801002202,201,40
ПТ 2,2-4,250,3256042501801002202,201,40

ПТ-450,5103845002201202654,002,40

ПТ-600,6753060002201202654,002,40
ПТ 1,2-2,80,2159028001801002201,250,95


mosoblkomplekt.ru

Железобетонная пасынка - Большая Энциклопедия Нефти и Газа, статья, страница 1

Железобетонная пасынка

Cтраница 1

Железобетонные пасынки сопрягают со стойками как проволочными бандажами, так и припасовочными хомутами. Пасынки прикладывают к стойкам не сверху, а сбоку так, чтобы плоскость сопряжения их была вертикальной. Железобетонные пасынки со стойками стягивают проволочными бандажами так же, как и деревянные. При сопряжении припасовочными хомутами заготовленную и обработанную стойку прикладывают к железобетонному пасынку, охватывают их хомутами, накладывают шайбы и затягивают гайки.  [1]

Железобетонные пасынки в грунтах средней плотности целесообразно устанавливать, забивая дизель-молотом.  [3]

Железобетонные пасынки изготавливаются из бетона марки не ниже 200 с уплотнением бетонной смеси вибрированием. Для продольной арматуры применяется сталь горячекатаная марки Ст.  [4]

Железобетонные пасынки на строительстве линий могут устанавливаться в грунт ненарушенной структуры при помощи вибромолота или дизель-молота.  [6]

Для установки опор с железобетонными пасынками следует использовать какой-либо подъемный механизм.  [8]

Нижне-Тагильский сетевой район Свердловэнерго изготовляет железобетонные пасынки с предварительно напряженной арматурой.  [10]

При установке деревянных опор с железобетонными пасынками следует учитывать, что последние не рассчитаны на усилия, возникающие при подъеме опоры, и поэтому их следует усиливать временными пасынками.  [11]

При установке деревянных опор с железобетонными пасынками следует учитывать, что эти пасынки не рассчитаны на усилия, возникающие при подъеме опоры. Поэтому такие пасынки необходимо усиливать временными деревянными пасынками. Установка АП-образных опор на сваях начинается так же, как П - образных, стойки опоры поднимаются краном до совпадения отверстий в стойках с отверстиями в сваях, в совмещенные отверстия вставляются болты и с помощью стрелы производится подъем опоры трактором. Для придания жесткости низ опоры усиливается временной поперечиной, закрепленной скобами. После подъема опоры ее выверяют и закрепляют временными хомутами к сваям. Все горизонтальные усилия, возникающие при подъеме опор, воспринимаются сваями. Когда сваи выступают высоко над поверхностью земли, прочность их может оказаться недостаточной для восприятия горизонтальных усилий. В этом случае необходимо усилить сваи распорками или подпорками.  [12]

После установки стоек 1 с железобетонными пасынками 2 и подкосами 3 монтируют крючья КН-18 4 с фарфоровыми изоляторами ТФ-2 5, желобки изоляторов устанавливают параллельно оси линии. Перед навертыванием изоляторов на крюк на его верхнюю заер-шенную часть накладывают промасленную паклю.  [13]

Когти монтерские для деревянных с железобетонными пасынками опор.  [14]

Страницы:      1    2    3    4

www.ngpedia.ru

Железобетонная приставка: применение, маркировка и монтаж

Строительство разветвленных систем электросетей, воздушных линий телефонной, телеграфной связи в свое время потребовало от проектировщиков разработки надежных долговечных опор, установка которых отвечала бы экономической целесообразности. Сегодня для этих целей широко используется такая железобетонная продукция, как приставка (изделие также именуют пасынком).

Сферы применения

Серию железобетонных изделий, в рамках которой разработали ПТ 33 (33-3, 33-4), а также 43-2, создавали по заказу советского профильного министерства. Завершили проект в 1987 году, в 1988-ом, после прохождения всех необходимых согласований, его утвердили.

Сейчас данная трапециевидная продукция получила широкое распространение, выполняя роль опор для линий электропередач (напряжением от 0,38 до 35 киловольт), телефонных линий, других видов кабельной коммуникации. Их также используют для удлинения столбов при обустройстве пересечений, укрепления стоек из дерева.

Так, изделие с индексом ПТ 43-2, например, обладает такими характеристиками, как морозоустойчивость (до -55 °C), прочность. Оно не впитывает влагу, может выстоять при девятибалльном землетрясении, сильном напоре ветра.

Вернуться к оглавлению

Преимущества использования

Способы сопряжения деревянных стоек опор с приставками (пасынками): а), в) деревянные, б) железобетонная.

Данную железобетонную продукцию, прежде всего, отличает экономическая целесообразность. Применение дорогих в производстве стоек делает сам проект долго окупаемым. Деревянные же столбы слишком быстро приходят в негодность. Именно поэтому сейчас отдают предпочтение железобетонным приставкам – изделиям, способным на десятилетие и более продлить срок службы электроопор, за счет чего снижается стоимость их обслуживания.

Пасынки серии 33, 43-2 обладают отличными техническими характеристиками, их производство, хранение, установка регулируются ГОСТами, что позволяет говорить о реальной надежности изделий.

Эксплуатация приставок 33-3, 33-4, 43-2 допустима фактически на всей территории страны. Впрочем, приобретение партии предполагает уточнение климатического района, где они будут устанавливаться. От этого зависит оптимальный подбор параметров бетона, арматуры.

Вернуться к оглавлению

Используемые материалы

Для производства железобетонных приставок применяют тяжелый вибрированный бетон (или несколько его видов), укрепленный стальной арматурой. Качество каждого из компонентов, применяемых для приготовления бетонной смеси (портландцемент, крупные заполнители, вода), регулируется отдельным ГОСТом. Госстандартом также определены класс, марка стальной арматуры для армирования ПТ. Помимо того, ее специально обрабатывают, чтобы не допустить появления ржавчины.

Сам процесс производства включает этапы:

  • подготовки арматуры и форм;
  • армирования;
  • заливки форм бетоном;
  • наблюдения за бетоном до его полного твердения (в частности, осмотр поверхности на предмет дефектов, которые еще можно устранить – сверхнормативных впадин, наплывов, углублений около граней).

Геометрия железобетонных ПТ с индексом 33, 43-2 должна соответствовать проектной.

Вернуться к оглавлению

Как маркируют?

Шифр «ПТ» означает трапециевидную приставку.

В маркировке пасынков (цифры и буквы) заложены сведения о наименовании железобетонной продукции, длине изделия в дециметрах (первое число) и максимальной нагрузке, которую может выдержать конструкция — ее несущей способности (число после дефиса). Так, буквенный «шифр» ПТ как раз и означает приставку трапециевидную.

Несмываемую маркировку наносят после того, как железобетонное изделие полностью затвердело и уже вынуто из формы. Согласно госстандарту, знаки находятся в средней его части, штамп о прохождении техконтроля можно обнаружить на торце пасынка – это допустимо.

Вернуться к оглавлению

Монтаж в грунт

Монтаж приставок осуществляют исключительно с помощью специальной техники. Железобетонный столб погружают в грунт, используя промышленные вибраторы, либо же вдавливают его агрегатом, установленным на трактор. Копер (сваебой) не применяют: это может привести к разрушению бетонного основания, обнажению арматуры. Если установка пасынков идет в слабый грунт, их усиливают железобетонными либо деревянными балками опоры (ригелями). Основание для монтажа приставок может быть как специально подготовленным, так и нет.

Вернуться к оглавлению

Хранение и перевозка

Хранение железобетонных пасынков, согласно правилам, осуществляют в штабелях, на деревянных подкладках. Высота одного такого штабеля – не больше 4 рядов (приставки в каждом подбирают согласно диаметру), между рядами тоже используется дерево – в качестве прокладки. По стандартам, штабеля необходимо защищать от действия солнца.

Перевозят железобетонные приставки, соблюдая определенные предосторожности. Чтобы исключить механические повреждения, погружают/разгружают опоры с помощью механических подъемников либо вручную. Монтажные петли при этом необходимо закрепить в двух местах, равноудаленных от центра тяжести «балки». Изделия при таких работах нельзя подвергать резким толчкам, рывкам и ударам, сбрасывать.

До места назначения пасынки доставляют приспособленным для подобных перевозок транспортом, на время «поездки» элементы, как и при хранении, перекладывают прокладками из дерева. Приставки нижнего ряда должны быть одного диаметра. Кладут их плотно друг к другу, накрепко связывают.

kladembeton.ru

Железобетонный пасынок таврового профиля



¹ 118603

Класс 37b, Зо1

37Ь, Зоз

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Ф. Немвалтс

ЖЕЛЕЗОБЕТОННЫЙ ПАСЫНОК ТАВРОВОГО ПРОФИЛЯ

Заявлено 11 марта 1957 r. за № 569239/29 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 6 за 1959 г.

Изобретение относится к конструкциям железобетонных пасынков, изготовляемых индустриальными методами для устройства долговременных опор деревянных мачт, например,. мачт линий электропередач.

Существующие, известные по типовым решениям, конструкции железобетонных пасынков для долговременных опор деревянных мачт характеризуются относительно значительным весом и трудоемкостью выполнения, особенно при наличии полостей, существенно осложняющих технологический процесс.

Описываемая конструкция железобетонного пасынка таврового профиля дает возможность снизить расход бетона при изготовлении долговременных опор для деревянных мачт, уменьшить собственный вес этих опор и соответственно сократить транспортные расходы. Вместе с тем обеспечивается упрощение выполнения пасынков, пространственньш арматурный каркас которых сварен на высокопроизводительных стационарных станках точечной сварки.

Указанные отличительные особенности железобетонного пасынка по настоящему изобретению достигаются благодаря тому, что тавровый профиль конструкции по концам имеет переменное сечение, причем ее арматурный каркас образован из плоских элементов, соединенных в пространственную систему трехгранной призмы, вписанной в тавровый профиль.

На чертеже изображен железобетонный пасынок в двух проекциях и арматурный каркас пасынка.

Железобетонный пасынок 1 таврового профиля имеет по концам 2 и 3 скошенные симметрично в сторону полки 4 ребра 5 и б. Пространственный каркас 7 конструкции образован из двух пло ких элементов

8 и 9, которые соединены в пространствснную систему трехгранной призмы, причем на скошенных концах рабочие стержни каркаса 10 и 11 № 118603 сварены между собой попарно, что обеспечивает надежную анкеровку арматуры без каких-либо дополнительных средств, позволяя сократить длину пасынка и уменьшить поперечное сечение по концам.

Деревянная мачта 12, например для линии электропередачи, крепится к верхнему концу 2 пасынка проволочными бандажами И и 14 с использованием одной из двух подъемных петель 15 в качестве опоры под торец мачты. В отдельных случаях для концевых, угловых или промежуточных анкерных мачт вместо бандажа 18 применяют болтовое крепление и с этой целью предусматривают отверстие 16 с необходимыми закладными частями 17 и 18, приваренными к верхнему концу арматурного каркаса 7.

Предмет изобретения

1. железобетонный пасынок таврового профиля, например для деревянных мачт линий электропередач, с металлической арматурой, выполненной в виде пространственного сварного каркаса, отлич ающ и с я тем, что, с целью экономии расхода бетона для заанкеривания арматуры на концах пасынка и уменьшения веса его, ребро тавра скошено к концам пасынка в сторону полки, а стержни рабочей арматуры ребра на концах пасынка отогнуты к стержням арматуры полки и соединены с ними сваркой.

2. Форма выполнения железобетонного пасынка по п. 1, отл ич а ю щ а я с я тем, что, с целью облегчения осуществления пространственного каркаса пасынка при помощи точечной сварки на стационарных станков точечной сварки, пространственный каркас выполнен в виде трехгранной призмы.



www.findpatent.ru

Железобетонная пасынка - Большая Энциклопедия Нефти и Газа, статья, страница 2

Железобетонная пасынка

Cтраница 2

Для ВЛ применяются опоры деревянные с железобетонными пасынками и бетонные.  [16]

Деревянные опоры ВЛ должны быть с железобетонными пасынками либо усилены дополнительными пасынками из древесины твердых пород ( лиственницы) или из сосны, пропитанной антисептиками автоклавным или другим равноценным ему способом.  [17]

Как правило, опоры устанавливают с железобетонными пасынками ПТО трапецеидальной формы, длиной 3 25 и 4 25 м; длина стойки опоры 6 5 и 7 5 м для подвески пяти проводов и соответственно 7 5 и 8 5 м для подвески восьми проводов.  [19]

Для деревянных опор 6 - НО кв железобетонные пасынки изготавливаются, как правило, из вибробетона марок 200 и 250 и имеют ненапряженную арматуру. Наиболее распространенными поперечными сечениями пасынков являются прямоугольное ( опоры 6 - 10 кв) и восьмигранное ( опоры 35 - ПО кв) сплошные сечения. Сопряжение пасынков со стойками опор осуществляется бандажным способом.  [21]

Одностоечные деревянные опоры пересекающей ВЛ должны иметь железобетонные пасынки.  [22]

В настоящее время применяются деревянные опоры с железобетонными пасынками, железобетонные опоры из центро-фугированного или вибрированного железобетона и в отдельных случаях - декоративно оформленные металлические опоры из труб или фасонного стального литья.  [23]

Когти монтерские для деревянных и деревянных с железобетонными пасынками опор.  [24]

Когти монтерские для деревянных и деревянных с железобетонными пасынками опор.  [25]

В качестве фундаментов для ВЛ применяют деревянные или железобетонные пасынки и сваи, сборные и монолитные железобетонные фундаменты и.  [26]

Для ВЛ могут применяться железобетонные, деревянные с железобетонными пасынками и деревянные опоры.  [27]

Деревянные промежуточные одностоечные опоры ВЛ должны быть на железобетонных пасынках либо усилены подпорами или оттяжками через каждые четыре-пять пролетов, а П - образные опоры - крестообразными или зетобразными связями.  [28]

Институтами Гипросельэлектро и Тяжпромэлектропроект разработаны конструкции деревянных опор с железобетонными пасынками для условий всех районов гололедности.  [30]

Страницы:      1    2    3    4

www.ngpedia.ru

Железобетонные приставки (пасынки) (ПТ) и опоры для воздушных линий электропередач (СВ)

Железобетонные приставки (пасынки) (ПТ)

Пасынки железобетонные изготавливаются из тяжелого бетона, используются в качестве опор для воздушных линий связи и электропередач. Класс бетона по прочности на сжатие В 25 (М 300). Марка бетона по морозостойкости F 150.


Маркировка железобетонной приставки несет в себе информацию о наименовании изделия, его размерах и несущей способности. За наименование отвечает буквенное обозначение.
Так, например ПТ 1,7-3,25



  • Индекс ПТ означает «приставка трапецевидная».
  • Первое число, отделенное дефисом или точкой является длиной изделия в дециметрах;
  • Второе число – несущая способность конструкции.

Железобетонные приставки подходят для эксплуатации в областях, температура наружного воздуха которых не опускается ниже -55 градусов по Цельсию. Пасынки должны выдерживать многократные циклы замораживания и оттаивания даже в водонасыщенном состоянии. Сейсмологическая устойчивость данного вида железобетонных изделий достаточно высока, железобетонные приставки могут устанавливаться на площадках с сейсмичностью до 7 баллов.
Технические требования к железобетонным приставкам указаны в нормативных документах ТУ 5863-006-00113557-94 и ГОСТ 13015.0. Изготовление данного вида изделий ведется по рабочим чертежам типовых конструкций серии 3.407.1-57/82. Но кроме стандартных типоразмеров, соответствующих этим чертежам, возможно изготовление и пасынков узкой направленности. ПЭ-2 и ПЭ-7 являются приставками, предназначенными именно для крепления деревянных столбов линий электропередач. Соответственно расшифровывается и индекс изделия, ПЭ – пасынок электротехнический, где числом обозначен типоразмер конструкции.

Опоры для воздушных линий электропередач (СВ)


В основном для таких опор CВ используется предварительно напряжённый бетон, который создаёт большую прочность для конструкции.

Материалы проходят многократный уровень контроля качества.
Железобетонные предварительно напряженные стойки для опор воздушных линий электропередачи.
Стойки изготовляются методом вибрирования из тяжелого бетона.

Цены на продукцию

beton-abakan.ru
