Защитный слой бетона: функции и основные показатели

Защитный слой бетона – это прослойка раствора от поверхности сооружения до металлического каркаса. Большое значение для бетонных сооружений имеет их защитный слой, который способствует увеличению продолжительности срока службы зданий и сооружений. Чтобы обеспечить надежную защиту постройкам из бетона, действуют согласно строительным нормам и правилам, а также руководствуются инструкцией по их изготовлению. В противном случае бетонной конструкции грозит разрушение.

Какие функции выполняет?

Защитный слой бетона нужен для оберегания находящегося в его составе металла в результате влияния окружающей среды. Также используют защитный слой бетона для выполнения таких функций:

• сохранения и увеличения огнеупорности сооружений из бетона с добавлением железной арматуры;
• оснащения фиксации арматурного каркаса в бетонном растворе;
• оберегания металла от воздействия: влажности, нагрева, оттаивания снежных масс, а так же различных агрессивных факторов внешней среды;
• обеспечения объединенной работы бетона с каркасом из арматуры.

Что влияет на толщину защитного слоя?

Защитный слой бетона для арматуры зависит от толщины пласта раствора. При тонком защитном слое металл больше подвергается проникновению влаги и порче, а в дальнейшем — разрушению всей постройки. Толстый защитный слой бетона значительно увеличивает затраты на строительство. Таким образом, важно правильно выявить нужное значение, на которое влияют такие факторы:

• Вид постройки. Это может быть основа для бассейна, фундамент, плита, балка.
• Предназначение арматуры в сооружении. Которое бывает конструктивное или рабочее, поперечное или продольное.
• Размер сечения арматуры.
• Нагрузка на арматуру. Она бывает напряженная и ненапряженная.
• Внешняя среда. Включает в себя: открытый воздух или помещение, контакт с поверхностью земли, повышенная влажность.

Таким образом, определяют требования к защитному пласту, который в свою очередь, должен:

• оберегать бетонную поверхность от возникновения коррозии;
• способствовать взаимосвязи бетона с металлом;
• ограничивать негативные вмешательства окружающей среды.

Выбор толщины слоя

Выбирается толщина предохранительного пласта бетона, исходя из строительных требований и правил, благодаря которым возможно определение требуемых значений в различных ситуациях. Таким образом, при возведении монолитных железобетонных построек используется толщина слоя на пять миллиметров меньше толщины сечения арматуры при условии применения тяжелого материала с мелкозернистыми гранулами.

При использовании арматуры с сечением от 4 до 18 мм соответствует толщина предохранительного пласта бетона от 10 до 25 мм. Применяются для крепежа арматуры фиксаторы «стульчик». В состав «стульчика» входят добавки, которые обеспечивают устойчивость к термическому воздействию. «Стульчик» не деформируется под арматурой в результате воздействия высоких температурных режимов, не трескается и не сыпется при низких температурах. Применение «стульчика» в строительстве монолитных конструкций позволит удержать правильное расположение арматурного каркаса внутри железобетона. Используя фиксатор «стульчик», гарантируется прочность и надежность сооружаемых зданий. При надобности создания предохранительного пласта толщиной от 30 до 50 мм, применяют «стульчик» большего размера. «Стульчик» для арматуры выпускается с шагом размером 5 мм.

Основные показатели

Показатели сооружений, используемые в промышленности, определяют минимальный пласт защиты в таких числовых показателях:

• в сборных фундаментах показатель соответствует тридцати миллиметрам;
• для плоских и рельефных плит, стен и панелей – двадцать миллиметров;
• в сборных фундаментах с применением бетонной подготовки – тридцать пять миллиметров;
• в фундаментах без подготовки из бетона – семьдесят миллиметров;
• в балках фундамента – тридцать миллиметров;
• в колоннах – двадцать миллиметров.

Арматура ненапрягаемая

При использовании защитных слоев в бетоне с ненапрягаемой арматурой, слой должен быть не меньше диаметра сечения стержня. Также плита толщиной десять сантиметров должна соответствовать слою в один сантиметр. Балки, высота которых достигает 25 сантиметров, должны обладать защитным слоем в два сантиметра. В строительстве фундаментов слой защиты составляет три сантиметра. При работе с бетоном, в состав которого входит стальной каркас, толщиной больше десяти сантиметров применяют пласт защиты пятнадцать миллиметров.

Арматура напрягаемая

В постройках из железобетона с наличием осевой напрягаемой арматуры в месте, где происходит нагрузка на бетонный раствор, предохранительный пласт должен быть не меньше 2 диаметров сечения арматуры. В некоторых случаях защитный пласт достигает трех диаметров. Однако диаметр сечения арматуры не должен быть меньше 0, 2 см.

В момент напряжения осевой арматуры на бетон в каналах нужно соблюдать расстояние между ними, но оно не должно быть меньше 20 мм.

В конструкциях промышленного назначения

В конструкциях промышленного назначения применяют предохранительный пласт толщиной:

• два сантиметра в плитах с плоской или ребристой поверхностью, стенах;
• два сантиметра при строительстве бетонных основ или фундаментных балок;
• двадцать пять миллиметров в фермах, колоннах, балках;
• два сантиметра при возведении построек под землей.

Чтобы обеспечить защитным пластом торец арматурной палки, применяют толщину слоя в 1 см для девятиметрового сооружения, 1,5 см для 12 метровой и 2 см для железобетонных построек, длина которых превышает двенадцать метров.

При негативных условиях окружающей среды

При неблагоприятных факторах внешней среды толщина защитного слоя бетона может отличаться:

• в случае наличия подготовки из смеси цемента с водой основы зданий и сооружений – не меньше 4 см;
• при постоянном соприкосновении сооружения с поверхностью земли – 7,5 см;
• при соприкосновении построек, в состав которых входит арматурный каркас, с поверхностью земли под действием неблагоприятных явлений природы – 5 см;
• если планируется эксплуатация зданий и сооружений на открытом воздухе – 3 см и больше;
• в железобетонных постройках присутствует влажность – 2,5 см.

Реконструкция защитного слоя

Толщина защитного слоя бетона с течением времени приобретает неудовлетворительное состояние и требует реконструкции. Воссоздание защитного пласта выполняют двумя способами:

• частичный ремонт, включающий латание трещин, сколов и т.д.;
• полная реконструкция верхнего яруса.

Ремонт по заделыванию трещин не занимает много времени и сил, для этого требуется только привести в порядок место повреждения, очистить его и нанести грунтовый раствор. После подготовительных работ приступают к латанию поврежденного места в железобетонных конструкциях.

Выполняя работы по полной замене поверхности защитного пласта, придерживаются определенных правил и требований. Полная реконструкция требуется, если:

• произошло разрушение металлов в следствие физико-химический взаимодействий с окружающей седой;
• произошло снижение свойств материала;
• случилось отслаивание предохранительного пласта.

Выполняя замену старого пласта на новый, придерживаются следующей инструкции:

• начинают работу по замене защитного пласта с определения его толщины с помощью специального приспособления, которые позволит измерить предохранительный пласт, состоящий из смеси цемента с водой;
• после чего нужно с особой аккуратностью снять непригодный к использованию пласт до места, где крепится стальной каркас;
• если существует надобность, то провести очищение поверхности металла от ржавчины в железобетонных конструкциях;
• после чего провести чистку от возможной грязи и пыли;
• по окончании подготовительно-очистительных работ приступают к нанесению бетонного раствора.

Укладывают смесь слоями под давлением сжатого воздуха или, как еще называют этот процесс укладки – механическим нанесением бетона. Такой способ обеспечит плотное прилегание частиц и взаимодействие бетона с поверхностью сооружений. Укладывают раствор толщиной не меньше трех сантиметров. Возможно нанесение нового пласта на старый, когда поверхность железобетонных построек имеет сильные повреждения и не поддается частичному ремонту. В случаях с надобностью в обработке механическим способом сооружений из железобетона, применяют агрегат с алмазными насадками.

При необходимости устанавливают фиксаторы для стального каркаса:

• «звездочка»;
• универсальные «треугольник»;
• круглые «колесико»;
• «стульчик»;
• универсальные «стойка»;
• «нагель»;
• «конус» .

Выводы

Большое значение имеет защитный пласт для железобетонного и бетонного сооружения с арматурой. Он выполняет множество функций и продлевает эксплуатационный период построек. Таким образом, выполняя работы по укладке бетона, нужно досконально изучить местность и окружающую среду, в которой планируется постройка железобетонного сооружения, и выбрать толщину предохранительного пласта.

Также важно соблюдать соответствующие нормы и требования, а в процессе постройки — придерживаться инструкций и рекомендаций опытных строителей.

kladembeton.ru

особенности измерителей, толщина по СНиПу

При выполнении железобетонных работ, необходимо уделять внимание такому важному параметру, как защитный слой арматурного каркаса.Дело в том, что от него зависят многие характеристики материала. Подбирается защитный слой бетона по СНиПу 2.03.01-84.

Далее мы подробно рассмотрим, что такое защитный слой арматуры в бетоне,для чего он нужен и каким должен быть в разных ситуациях.

Защитный слой

Общие сведения

Итак, защитным слоем арматуры в бетоне называют пласт раствора от поверхности до металлического каркаса.

Важность его обусловлена тем, что он выполняет сразу несколько функций:

• Обеспечивает анкеровку (закрепление) арматуры в бетоне;
• Обеспечивает совместную работу бетона с железом;
• Защищает металл от воздействия окружающей среды, такого как нагрев, повышенная влажность, различные агрессивные среды и т.д.;
• Повышает огнестойкость и огнесохранность железобетонных сооружений, поэтому соблюдать это условия необходимо и по пожарным нормам.

Отсюда следует, что невозможно обеспечить прочность и надежность железобетона без оптимальной толщины защиты.

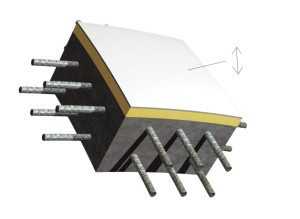

Схема армированного бетона

От чего зависит защитный слой

Если защита слишком тонкая, то, как несложно догадаться, металл быстро начинает портиться, что приводит к постепенному разрушению всей конструкции. Если же этот пласт наоборот слишком толстый, то цена  строительства существенно возрастет. Поэтому очень важно определить оптимальное значение.

Данный параметр может зависеть от следующих факторов:

• Роли арматуры в конструкции – она может быть поперечной или продольной, конструктивной или рабочей.
• Нагрузки на арматуру – конструкция может быть ненапряженной или напряженной.
• Вида сооружения – это может быть фундамент, балка, плита, опора.
• Размеров сечения конструкции.
• Условий эксплуатации изделия – на открытом воздухе, в помещении, в условиях повышенной влажности или при контакте с землей.

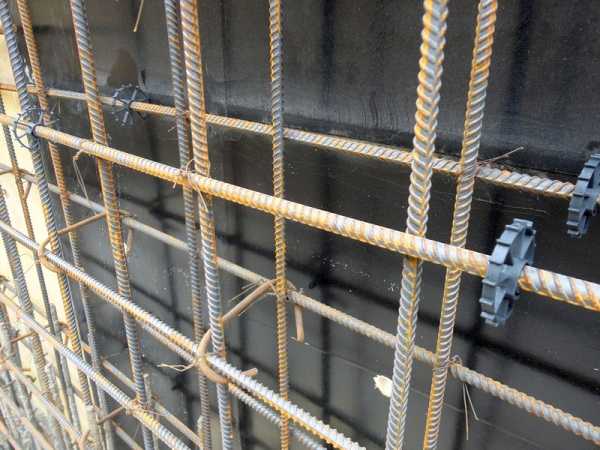

Расстояние от опалубки до каркаса отводится под защитный пласт

Выбор толщины

Толщина защитного слоя бетона по СНиПу №2.03.01-84. регламентируется определенными нормами. С их помощью можно точно определить нужное значение защиты в том или ином случае.

Далее рассмотрим наиболее часто встречающиеся ситуации.

Продольная ненапрягаемая арматура

Если в железобетоне используется продольная ненапрягаемая арматура, то минимальный слой должен составлять не менее диаметра стержня.

Кроме того, существуют следующие правила:

• Если толщина плиты менее 10 см, слой должен быть 1 см.
• В балках высотой от 25 см и больше – 2 см.
• При толщине железобетона более 10 см – 15 мм.
• При возведении фундаментов – 3 см.

Схема напрягаемого и ненапрягаемого продольного армирования балок

Продольная напрягаемая арматура

В железобетонных конструкциях с продольной напрягаемой арматурой в области передачи нагрузки на бетон, толщина пласта должна быть не мене 2d, т.е. не менее двух диаметров стальных стержней или арматурного каната А-IV, Ат-IV. Для стержней Ат-V, А-V, Ат-VI,А-VI это показатель должен составлять не менее 3d.

Обратите внимание!
Минимальный допустимый диаметр арматурного каната составляет 20 мм, а диаметр стержня – 40 мм.

При натяжении продольной арматуры на бетон и ее расположении в каналах,расстояние от поверхности до канала должно составлять не менее половины от диаметра канала и не менее 2 см.

В промышленных сооружениях

Защитный пласт в промышленных сооружениях должен быть следующей толщины:

• В стенках, плоских и ребристых плитах, стеновых панелях – не менее 2 см;
• В балках, фермах и колоннах – не менее 25 мм;
• Защитный слой бетона в фундаментах и фундаментных балках– не менее 3 см;
• При возведении подземных сооружений – не менее 2 см.

Промышленные железобетонные конструкции

Для защиты торцов арматурных прутьев рекомендуют использовать пласт толщиной не менее:

• 10 мм для конструкций длиной до 9 метров;
• 15 мм для конструкций длиной до 12 метров;
• 20 мм для конструкций свыше 12 метров длиной.

Для хомутов и каркасов с поперечными стержнями необходимо учитывать высоту сечения:

• Если высота составляет менее 25 см –толщина пласта должна быть 1 см,
• Более 25 см –15 мм.

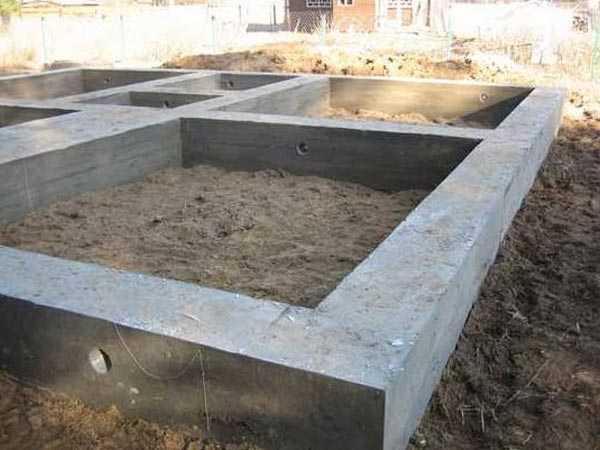

Бетонный фундамент

При негативных условиях окружающей среды

В некоторых особых случаях толщина может отличаться от приведенных выше значений:

• Если имеется бетонная подготовка фундамента – не менее 40 мм;
• Если конструкция постоянно контактирует с землей – 76 мм;
• Если конструкция контактирует с землей в условиях негативных погодных явлений, при использовании арматуры d18-d40 – 52 мм, для арматуры d10-d18 – не менее 25 мм и больше;
• Если конструкция будет располагаться на открытом воздухе – от 30 мм и больше;
• В помещениях с высоким уровнем влажности – от 25 мм и больше.

Ремонт защитного слоя

Даже если толщина пласта была выбрана верно, со временем он все равно может прийти в негодность. Сохранить всю конструкцию в таком случае поможет восстановление защитного слоя бетона.

Ремонт может быть двух видов:

• Заделка отдельных сколов, раковин и т.д.
• Полная замена поверхности своими руками.

Если в первом случае ремонт не вызывает каких либо сложностей – надо лишь очистить поврежденный участок бетона, прогрунтовать и наложить «латку», то во втором необходимо соблюдать определенную технологию.

Полная замена пласта может понадобиться в следующих случаях:

• Свойства материала снижены;
• Металл поражен коррозией;
• Защитный слой пласт отслаивается.

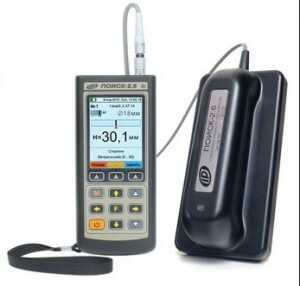

Прибор для определения толщины бетона до арматуры

В таких ситуациях старый пласт подлежит полному удалению.

Инструкция по выполнению этой работы выглядит следующим образом:

• В первую очередь желательно определить толщину пласта. Для этого можно использовать специальный измеритель защитного слоя бетона.
• Далее аккуратно удаляется старый пласт до арматуры.
• При необходимости выполняется чистка металла от коррозии.
• Затем поверхность очищается от пыли и других загрязнений.
• После этого наносится раствор методом торкретирования. В этом случае он подается под давлением сжатого воздуха. Это позволяет частицам цемента плотно взаимодействовать с поверхностью конструкции и заполнить все имеющиеся впадины, поры, трещины и т.д.

Толщина раствора в этом случае должна быть не менее 30 миллиметров.

На фото — нанесение раствора

Надо сказать, что в некоторых случаях старый пласт не снимают, а наращивают. Эта процедура имеет смысл в тех случаях, когда поверхность сильно повреждена, и ставить латки нецелесообразно.

Если поврежденный участок небольшой, то «нарастить» горизонтальную поверхность можно методом обычной стяжки. Для наращивания незначительных вертикальных участков раствор наносят по принципу оштукатуривания бетонных поверхностей.

Совет!
В некоторых случаях возникает необходимость выполнить механическую обработку железобетона.
В таком случае используют инструмент с алмазными насадками.
В частности, эффективным методом являете алмазное бурение отверстий в бетоне, которое применяется при проведении коммуникаций, а также резка железобетона алмазными кругами, которая может потребоваться в разных ситуациях.

Вывод

Защитный слой бетона для арматуры играет важную роль в железобетоне. От него зависит долговечность всей конструкции. Поэтому, при выполнении бетонных работ, необходимо правильно выбрать его толщину, в соответствии с существующими нормами, приведенными выше. Из видео в этой статье можно получить дополнительную информацию по данной теме.

masterabetona.ru

Минимальная толщина защитного слоя армпояса при возведении фундаментов

При возведении армированных бетонных конструкций необходимо обеспечить защиту арматуры от воздействия неблагоприятных факторов – строго соблюдать минимальную толщину защитного слоя материала вокруг арматурных элементов.

СодержаниеСвернуть

• Что такое защита армопояса?
• Защитный слой бетона для арматуры в фундаменте. Таблица

Что такое защита армопояса?

Защита арматуры представляет собой слой бетона определенной толщины, начинающийся от поверхности конструкции до боковой поверхности и торца арматурных стержней или проволоки. Он выполняет функцию закрепления арматуры в конструкции и функцию защиты армирования от воздействия вредных факторов: воды, щелочей, кислот, перепадов температур, огня и т.п.

При этом если защитный слой тоньше минимальной нормы – арматура подвергается коррозии и разрушению, а слишком толстый слой ведет к значительному удорожанию строительства. В самом общем случае слой защиты не может быть менее диаметра арматурного стержня, а также не менее 10 мм. Если просмотреть интернет-информацию по этому вопросу, можно сделать вывод что она очень и очень разноречивая.

В то же время действующие нормативные документы Свод Правил 52-101-2003 г. и более «свежая» версия – Свод Правил 63.13330.2012 г, очень четко оговаривают толщину «защиты» в зависимости от разных условий эксплуатации.  Предлагаем вашему вниманию сводную таблицу толщин «защиты»  армирования фундамента для распространенных частных случаев в соответствии с указанными нормативными документами.

Защитный слой бетона для арматуры в фундаменте. Таблица

Кроме того, бетонные конструкции плитного типа (плитный фундамент) толщиной до 150 мм армируют исключительно в нижнем слое. Если проводится армирование конструкции толщиной более 200 мм, для установки необходимой толщины защитного слоя используют специальные металлические или пластиковые держатели-фиксаторы арматурных поясов

salecement.ru

Защитный слой бетона

Защитным слоем бетона называется слой смеси от арматуры до поверхности. Для нормального взаимодействия арматуры с бетоном и корректного функционирования железобетонных блоков необходимо правильно рассчитать толщину защитного слоя. Он защищает арматуру от коррозии и нагрева.

От чего зависит толщина?

В соответствии с типом железобетонных конструкций и диаметром стержней арматуры определяют минимальную толщину слоя. Для конструкций разных типов и диаметров стержней приняты нормы, различающиеся для поперечной и продольной арматуры.

Минимальная толщина защитного слоя бетона, используемая для продольной арматуры (напрягаемой и ненапрягаемой), ограничена диаметром стержня и размером железобетонной конструкции, данная зависимость приводится в таблице. Толщина слоя для продольной арматуры не должна быть меньше диаметра стержня. При этом существуют требования для различных фундаментов:

• для сборных фундаментов и балок – не менее 30 мм;
• для фундаментов монолитного типа с бетонной подготовкой – не менее 35 мм;
• для фундаментов монолитного типа без применения бетонной подготовки – не менее 70 мм.

Допустимые снижения толщины слоя (но не менее диаметра стержня):

• если используется бетонная подготовка или конструкция устанавливается на скальном грунте, толщина слоя снижается до 40 мм;
• для сборных элементов толщина слоя уменьшается на 5 мм;
• для арматуры конструктивного типа минимальное значение толщины слоя бетонной смеси на 5 мм меньше величины, требуемой для рабочей арматуры.

При толщине слоя более 50 мм необходимо установить арматуру в виде сеток. Толщина согласно СНИП принимается не менее диаметра рабочей арматуры. В зависимости от эксплуатационных условий определяют следующую толщину защитного слоя бетонной смеси:

• 20 мм – при нормальной и повышенной влажности в закрытых помещениях;
• 25 мм – при повышенном уровне влажности и отсутствии дополнительной защиты в закрытых помещениях;
• 30 мм – на открытом воздухе без дополнительной защиты;
• 40 мм – для фундаментов при наличии бетонной подготовки, в грунте без дополнительной защиты.

Минимальные расстояния между стержнями

Расстояния по высоте и ширине между стержнями должны обеспечивать взаимодействие рабочей арматуры и бетона. Минимальный защитный слой бетона указывают с учетом удобства уплотнения смеси, ее укладки. В случае использования предварительно напряженных конструкций необходимо учитывать степень обжатия и габариты зажимов и домкратов, обеспечивающих натяжение арматуры.

За минимальное расстояние между стержнями продольно растянутой и продольно сжатой арматуры принимается размер не менее 50 мм. В случае ограничений стержни допускается размещать попарно без зазора. С условием, чтобы в процессе бетонирования спаренные стержни, расположенные горизонтально, находились друг над другом.

При необходимости в восстановлении защитного слоя бетона применяют специальные растворы для выравнивания поверхности. Также для укрепления используют армирующую сетку.

udarnik.spb.ru

Толщина защитного слоя бетона — Всё о фундаменте

Монтаж защитного слоя бетона для арматуры

В современном строительстве большинство несущих конструкций выполняют на основе арматуры.

Защитный слой бетона защищает арматуру от агрессивных воздействий внешней среды.

Железобетонные конструкции прочны и надежны, а их выполнение достаточно доступно. Из этого материала можно выполнять как фундамент строения, так и его стены или панели перекрытия. Защитный слой бетона для арматуры защищает ее от агрессивных воздействий внешней среды: температурных, атмосферных и прочих. При его правильном выполнении ваша постройка будет прочной, надежной и соответствующей нормам пожарной безопасности.

Схема арматурного каркаса фундамента.

Из подобного рода материалов выполняют всевозможные участки строительных конструкций: фундамент, стены, перекрытия. Данные участки постройки подвержены значительным нагрузкам, поэтому очень важно, чтобы они были прочными и долговечными. Прочность им обеспечивает арматурный каркас, но этот материал достаточно чувствителен к воздействию внешней среды, подвержен коррозии и разрушению. Это обусловливает необходимость создания защитного слоя в строительных элементах, благодаря которому основной каркасный материал не вступает во взаимодействие с окружающей средой и не подвергается ее негативному воздействию.

Для обеспечения защиты арматуры как нельзя лучше подходит бетон. Но если его толщина будет недостаточной, то он не сможет в полной мере обеспечивать необходимые для строительства условия. Очень важно определить оптимальную толщину бетона, которая будет препятствовать разрушению каркаса и обеспечит достаточную прочность конструкции.

Для расположенной продольно арматуры существует общее правило определения минимальной толщины защитного слоя бетона – она должна быть не меньше диаметра каната или стержня. Это правило работает для напрягаемого и ненапрягаемого, а также для натягиваемого на упоры материала.

Общие требования

Таблица защитного соя бетона.

Не менее диаметра стержня должна быть толщина бетона и для конструктивной, распределительной и поперечной арматуры. Существуют также общие требования к толщине.

Для продольной эти требования таковы:

• плиты, стенки с сечением до 10 см – 10 мм, свыше 10 см – 15;
• ребра плит, балки с шириной сечения до 25 см – 15 мм, 25 см и больше – 20;
• стойки, колонны – 20 мм;
• подколонники в монолитных фундаментах, сборные фундаменты и фундаментные балки – 30 мм;
• для монолитных фундаментов: с бетонной подготовкой – 35 мм; без бетонной подготовки – 70;
• однослойные элементы из материала классом не выше В7,5 без фактурных слоев – 20 мм;
• однослойные элементы из ячеистого бетона – 25 мм;
• двухслойные элементы, арматура в которых расположена в слое тяжелого материала, – 15 мм.

Для поперечной, распределительной и конструктивной общие требования к толщине бетонного слоя таковы:

• для элементов из легкого или ячеистого бетона – 15 мм;
• для элементов из прочих видов бетона при ширине сечения арматуры до 25 см – 10 мм, от 25 см и выше – 15 мм.

Читайте также: Строительство мелкозаглубленного ленточного фундамента на глине

Это минимальная допустимая толщина. Как правило, его оптимальная толщина определяется такими критериями, как марка бетона и ширина сечения арматуры, а приведенные выше значения используют для сверки рассчитанной толщины. Если рассчитанная толщина бетона меньше, чем общепринятый минимум, то защитный слой бетона выполняется с наименьшей допустимой толщиной.

Определение оптимальной толщины

Таблица измерений толщины защитного слоя бетона.

При выполнении монтажа сборных конструкций из железобетона толщина слоя принимается на 5 мм меньше, чем ширина сечения стержня, если используется тяжелый мелкозернистый материал маркой не ниже, чем В20.

Для плит из такого же материала в условиях промышленного изготовления при обеспечении дополнительной защиты от коррозии с помощью бетонной подготовки или стяжки допускается выполнение слоя на 5 мм меньше, чем ширина сечения, но не менее 5.

Однослойные плиты перекрытия из легкого материала и с напряженным каркасом, защитный слой выполняется по специальным техническим условиям.

Растянутые, изгибаемые и внецентренно сжатые участки конструкции (но не в фундаменте) должны иметь защитный слой бетона толщиной не более 5 см. В противном случае в нем необходимо устанавливать сетку из конструктивных элементов. Технические требования к сетке таковы:

• площадь сечения в сетке должна составлять не менее 5% от площади сечения основной рабочей арматуры;
• прутья в сетке должны быть расположены с интервалом не более 60 см.

Требования к напрягаемым элементам

Схема усилий предварительного напряжения в арматуре

В случае использования элементов с предварительным напряжением толщина бетона на участках передачи напряжения должна составлять не менее 2-3 диаметров стержня и при том не менее 20 мм для пучков и канатов, а также не менее 4 см для стержней.

На участках элементов у опоры допускается такая же толщина, как и в основной части в некоторых случаях:

• при выполнении напряженных предварительно элементов при условии сосредоточенной передачи опорных усилий или если есть опорное изделие из стали и косвенной арматуры;
• в панелях, плитах, опорах и настилах, если у концов элемента дополнительно установлена поперечная арматура диаметром не менее 1/4 диаметра основной и не менее 4 мм.

При выполнении работ с элементами, содержащими продольный напрягаемый каркас, который располагается в специальных каналах и натягивается на бетон, толщина должна быть не менее 4 см и при этом не менее диаметра канала.

Если напрягаемые детали располагают с внешней стороны сечения, то толщина должна составить не меньше чем 2 см. Каркасы, сетки или стержни должны располагаться на определенном расстоянии от конца элемента, минимальное допустимое расстояние в миллиметрах таково:

• балки длиной не более 9 м, стеновые панели пролетом не более 18 м, сборные плиты – 10;
• сборные колонны, длина которых составляет более 18 м, – 15;
• всевозможные сборные участки, длина которых не превышает 9 м, – 10;
• монолитные элементы, длина которых не превышает 6 м, а диаметр стержней в которых не превышает 40 мм, – 20;
• монолитные элементы любой длины, диаметр стержней в которых более 4 см, – 20.

Читайте также: Гараж из пеноблоков

Выполнение этих требований обеспечивает возможность прокладывания в форму цельных деталей.

Нормативные требования

Таблица толщины слоев бетонной смеси.

Если предусматривается использование железобетона в условиях агрессивной среды, то толщину бетона в таких элементах определяют в соответствии с требованиями, изложенными в СНиП 2.03.11-85. Для любых железобетонных элементов, исходя из соображений пожарной безопасности, необходимо учитывать требования, изложенные в СНиП 2.01.02-85.

Выполнение всех требований и правильный расчет оптимальной толщины бетона на различных участках постройки – залог прочности, долговечности и надежности любого элемента железобетонной конструкции. Правильное выполнение защитного слоя препятствует взаимодействию каркаса с внешней средой, которое может привести к ее коррозии и разрушению, то есть к уменьшению прочности всей конструкции. Выбирая материалы для своего строительства, будьте внимательны к тому, чтобы они соответствовали всем предъявляемым к ним требованиям, ведь защитный слой бетона обеспечит надежность вашего строительства.

Не стоит пренебрегать требованиями, изложенными в специальных нормативных документах, таких, как СНиП 2.03.11-85 и СНиП 2.01.02-85. Отступление от требований, изложенных в этих документах, может повлечь за собой не только частичное или полное разрушение вашей постройки в совсем незначительный срок, но и препятствовать вам еще на этапе строительства, так как при воплощении масштабных строительных проектов качество строительных материалов зачастую контролируется специальными органами на государственном уровне. Материалы, которые не соответствуют требованиям нормативных документов, могут просто не допустить к использованию в вашем строительстве. В таком случае вы будете вынуждены закупать строительные материалы повторно, а это чревато значительным повышение затрат на строительство (почти вдвое).

Прежде чем начать строительство, ознакомьтесь со всеми требованиями к строительным материалам, закупайте материалы только у производителя, придерживающегося всех норм в процессе производства. вы можете потребовать у поставщика сертификаты соответствия качеству. Определяйте минимальную допустимую толщину в соответствии со всеми требованиями, а не только из расчета диаметра стержня, так как расчет на основе диаметра может быть неточным и не будет учитывать множества дополнительных факторов. Кроме того, вам необходимо опираться не только на соображения прочности конструкции, но и на требования пожарной безопасности. Не пренебрегайте этими несложными действиями, ведь от них зависит то, как долго прослужит здание, которое вы планируете построить, ваш комфорт и безопасность.

Защитный слой бетона

Ни одна бетонная конструкция не обойдется без защитного слоя бетона. но, наверное, не каждый знает для, чего он вообще нужен, какая минимальная толщина защитного слоя бетона может быть, и почему мы не можем сделать толщину защитного слоя на порядок выше положенного. Все эти вопросы мы разберем в данной статье.

Основные функции защитного слоя бетона

Первая функция — это защита арматуры от воздействия агрессивных сред. Потому что именно арматура воспринимает всю растягивающую нагрузку в железобетонных конструкциях, а при воздействии агрессивных сред, арматура начинает корродировать (ржаветь) и уменьшаться в поперечном сечении, что приводит к уменьшению несущей способности конструкции в целом.

Вторая функция защитного слоя бетона – это защита арматуры от огня. Железобетонные балки, ригели, плиты перекрытия и т.д. под огнем воспринимают нагрузку ровно столько, сколько ее воспринимает арматура. а арматура ее воспринимает, пока не нагреется до 500 градусов по Цельсию.

Именно поэтому нам просто необходим защитный слой бетона, который замедлит процесс нагревания, и, кстати, именно поэтому не стремятся применять стальные конструкции как несущий остов здания (даже при наличии различных огнестойких покрытий).

Третья функция – это надежная анкеровка арматуры, обеспечивая совместную ее работу с бетоном.

Толщина защитного слоя бетона

Толщина защитного слоя бетона зависит от множества факторов, основные из которых это тип конструкции, окружающая среда, диаметр арматуры и ее роль (продольная, поперечная, конструктивная). Ниже приведена таблица зависимости толщины защитного слоя от окружающей среды.

Дальше давайте рассмотрим, что говорит нам СниП 2.03.01-84* «Бетонные и железобетонные конструкции» о минимальной толщине защитного слоя для рабочей арматуры в зависимости от того, в какой конструкции она находится:
— в плитах и стенках толщиной до 100 мм – 10 мм
— в плитах и стенках толщиной свыше 100 мм – 15 мм
— в балках и ребрах высотой менее 250 мм – 15 мм
— в балках и ребрах высотой более 250 мм – 20 мм
— в колоннах – 20 мм
— в фундаментных балках – 30 мм
— в сборных фундаментах – 30 мм
— в монолитных фундаментах при наличии бетонной подготовки – 35 мм
— в монолитных фундаментах без бетонной подготовки – 70 мм

Для поперечной, конструктивной и распределительной арматуры дело обстоит легче и принимается не менее своего диаметра и не менее:
— при высоте сечение элемента менее 250 мм – 10 мм
— при высоте сечения элемента равной и более 250 мм – 15 мм

Если говорить о максимальной величине защитного слоя бетона. то тут все просто: если мы будем увеличивать нашу величину защитного слоя, то мы будем проигрывать в несущей способности нашей конструкции, т.к. рабочая высота будет уменьшаться, и мы будем нерационально расходовать арматуру (можно прочитать как сэкономить арматуру ). Поэтому лучше всего принимать минимальную величину защитного слоя бетона.

Способы обеспечения необходимой толщины защитного слоя бетона

Если мы делаем, например, монолитный фундамент, то нам необходимо как-то обеспечить зазор между нашей арматурой и опалубкой. Делается это не сложно и чаще всего применяются различного рода фиксаторы для арматуры.

Помимо фиксаторов для обеспечения защитного слоя бетона, можно применять и обычные камушки подходящего размера.

Защитный слой бетона: выбор толщины, ремонт. Продольная ненапрягаемая и напрягаемая арматура

При выполнении железобетонных работ, необходимо уделять внимание такому важному параметру, как защитный слой арматурного каркаса.Дело в том, что от него зависят многие характеристики материала. Подбирается защитный слой бетона по СНиПу 2.03.01-84.

Далее мы подробно рассмотрим, что такое защитный слой арматуры в бетоне,для чего он нужен и каким должен быть в разных ситуациях.

Общие сведения

Итак, защитным слоем арматуры в бетоне называют пласт раствора от поверхности до металлического каркаса.

Важность его обусловлена тем, что он выполняет сразу несколько функций:

• Обеспечивает анкеровку (закрепление) арматуры в бетоне;
• Обеспечивает совместную работу бетона с железом ;
• Защищает металл от воздействия окружающей среды. такого как нагрев, повышенная влажность, различные агрессивные среды и т.д.;
• Повышает огнестойкость и огнесохранность железобетонных сооружений. поэтому соблюдать это условия необходимо и по пожарным нормам.

Отсюда следует, что невозможно обеспечить прочность и надежность железобетона без оптимальной толщины защиты.

Схема армированного бетона

От чего зависит защитный слой

Если защита слишком тонкая, то, как несложно догадаться, металл быстро начинает портиться, что приводит к постепенному разрушению всей конструкции. Если же этот пласт наоборот слишком толстый, то цена строительства существенно возрастет. Поэтому очень важно определить оптимальное значение.

Данный параметр может зависеть от следующих факторов:

• Роли арматуры в конструкции – она может быть поперечной или продольной, конструктивной или рабочей.
• Нагрузки на арматуру – конструкция может быть ненапряженной или напряженной.
• Вида сооружения – это может быть фундамент, балка, плита, опора.
• Размеров сечения конструкции.
• Условий эксплуатации изделия – на открытом воздухе, в помещении, в условиях повышенной влажности или при контакте с землей.

Расстояние от опалубки до каркаса отводится под защитный пласт

Выбор толщины

Толщина защитного слоя бетона по СНиПу №2.03.01-84. регламентируется определенными нормами. С их помощью можно точно определить нужное значение защиты в том или ином случае.

Далее рассмотрим наиболее часто встречающиеся ситуации.

Продольная ненапрягаемая арматура

Если в железобетоне используется продольная ненапрягаемая арматура, то минимальный слой должен составлять не менее диаметра стержня.

Кроме того, существуют следующие правила:

• Если толщина плиты менее 10 см, слой должен быть 1 см.
• В балках высотой от 25 см и больше – 2 см.
• При толщине железобетона более 10 см – 15 мм.
• При возведении фундаментов – 3 см.

Схема напрягаемого и ненапрягаемого продольного армирования балок

Продольная напрягаемая арматура

В железобетонных конструкциях с продольной напрягаемой арматурой в области передачи нагрузки на бетон, толщина пласта должна быть не мене 2d, т.е. не менее двух диаметров стальных стержней или арматурного каната А-IV, Ат-IV. Для стержней Ат-V, А-V, Ат-VI,А-VI это показатель должен составлять не менее 3d.

Обратите внимание!
Минимальный допустимый диаметр арматурного каната составляет 20 мм, а диаметр стержня – 40 мм.

При натяжении продольной арматуры на бетон и ее расположении в каналах,расстояние от поверхности до канала должно составлять не менее половины от диаметра канала и не менее 2 см.

В промышленных сооружениях

Защитный пласт в промышленных сооружениях должен быть следующей толщины:

• В стенках, плоских и ребристых плитах, стеновых панелях – не менее 2 см;
• В балках, фермах и колоннах – не менее 25 мм;
• Защитный слой бетона в фундаментах и фундаментных балках– не менее 3 см;
• При возведении подземных сооружений – не менее 2 см.

Промышленные железобетонные конструкции

Для защиты торцов арматурных прутьев рекомендуют использовать пласт толщиной не менее:

• 10 мм для конструкций длиной до 9 метров;
• 15 мм для конструкций длиной до 12 метров;
• 20 мм для конструкций свыше 12 метров длиной.

Для хомутов и каркасов с поперечными стержнями необходимо учитывать высоту сечения:

• Если высота составляет менее 25 см –толщина пласта должна быть 1 см,
• Более 25 см –15 мм.

При негативных условиях окружающей среды

В некоторых особых случаях толщина может отличаться от приведенных выше значений:

• Если имеется бетонная подготовка фундамента – не менее 40 мм;
• Если конструкция постоянно контактирует с землей – 76 мм;
• Если конструкция контактирует с землей в условиях негативных погодных явлений, при использовании арматуры d18-d40 – 52 мм, для арматуры d10-d18 – не менее 25 мм и больше;
• Если конструкция будет располагаться на открытом воздухе – от 30 мм и больше;
• В помещениях с высоким уровнем влажности – от 25 мм и больше.

Ремонт защитного слоя

Даже если толщина пласта была выбрана верно, со временем он все равно может прийти в негодность. Сохранить всю конструкцию в таком случае поможет восстановление защитного слоя бетона.

Ремонт может быть двух видов:

• Заделка отдельных сколов, раковин и т.д.
• Полная замена поверхности своими руками.

Если в первом случае ремонт не вызывает каких либо сложностей – надо лишь очистить поврежденный участок бетона, прогрунтовать и наложить «латку», то во втором необходимо соблюдать определенную технологию.

Полная замена пласта может понадобиться в следующих случаях:

• Свойства материала снижены;
• Металл поражен коррозией;
• Защитный слой пласт отслаивается.

Прибор для определения толщины бетона до арматуры

В таких ситуациях старый пласт подлежит полному удалению.

Инструкция по выполнению этой работы выглядит следующим образом:

• В первую очередь желательно определить толщину пласта. Для этого можно использовать специальный измеритель защитного слоя бетона.
• Далее аккуратно удаляется старый пласт до арматуры.
• При необходимости выполняется чистка металла от коррозии.
• Затем поверхность очищается от пыли и других загрязнений.
• После этого наносится раствор методом торкретирования. В этом случае он подается под давлением сжатого воздуха. Это позволяет частицам цемента плотно взаимодействовать с поверхностью конструкции и заполнить все имеющиеся впадины, поры, трещины и т.д.

Толщина раствора в этом случае должна быть не менее 30 миллиметров.

На фото — нанесение раствора

Надо сказать, что в некоторых случаях старый пласт не снимают, а наращивают. Эта процедура имеет смысл в тех случаях, когда поверхность сильно повреждена, и ставить латки нецелесообразно.

Если поврежденный участок небольшой, то «нарастить» горизонтальную поверхность можно методом обычной стяжки. Для наращивания незначительных вертикальных участков раствор наносят по принципу оштукатуривания бетонных поверхностей .

Совет!
В некоторых случаях возникает необходимость выполнить механическую обработку железобетона.
В таком случае используют инструмент с алмазными насадками.
В частности, эффективным методом являете алмазное бурение отверстий в бетоне, которое применяется при проведении коммуникаций, а также резка железобетона алмазными кругами, которая может потребоваться в разных ситуациях.

Защитный слой бетона для арматуры играет важную роль в железобетоне. От него зависит долговечность всей конструкции. Поэтому, при выполнении бетонных работ, необходимо правильно выбрать его толщину, в соответствии с существующими нормами, приведенными выше. Из видео в этой статье можно получить дополнительную информацию по данной теме.

Источники: http://1pobetonu.ru/montazh/zashhitnyj-sloj-betona-dlya-armatury.html, http://prostobuild.ru/pir/134-zaschitnyy-sloy-betona.html, http://masterabetona.ru/betonirovaniye/318-zashhitnyj-sloj-betona

1pofundamentu.ru

Монтаж защитного слоя бетона для арматуры

В современном строительстве большинство несущих конструкций выполняют на основе арматуры.

Защитный слой бетона защищает арматуру от агрессивных воздействий внешней среды.

Железобетонные конструкции прочны и надежны, а их выполнение достаточно доступно. Из этого материала можно выполнять как фундамент строения, так и его стены или панели перекрытия. Защитный слой бетона для арматуры защищает ее от агрессивных воздействий внешней среды: температурных, атмосферных и прочих. При его правильном выполнении ваша постройка будет прочной, надежной и соответствующей нормам пожарной безопасности.

Схема арматурного каркаса фундамента.

Из подобного рода материалов выполняют всевозможные участки строительных конструкций: фундамент, стены, перекрытия. Данные участки постройки подвержены значительным нагрузкам, поэтому очень важно, чтобы они были прочными и долговечными. Прочность им обеспечивает арматурный каркас, но этот материал достаточно чувствителен к воздействию внешней среды, подвержен коррозии и разрушению. Это обусловливает необходимость создания защитного слоя в строительных элементах, благодаря которому основной каркасный материал не вступает во взаимодействие с окружающей средой и не подвергается ее негативному воздействию.

Для обеспечения защиты арматуры как нельзя лучше подходит бетон. Но если его толщина будет недостаточной, то он не сможет в полной мере обеспечивать необходимые для строительства условия. Очень важно определить оптимальную толщину бетона, которая будет препятствовать разрушению каркаса и обеспечит достаточную прочность конструкции.

Для расположенной продольно арматуры существует общее правило определения минимальной толщины защитного слоя бетона – она должна быть не меньше диаметра каната или стержня. Это правило работает для напрягаемого и ненапрягаемого, а также для натягиваемого на упоры материала.

Общие требования

Таблица защитного соя бетона.

Не менее диаметра стержня должна быть толщина бетона и для конструктивной, распределительной и поперечной арматуры. Существуют также общие требования к толщине.

Для продольной эти требования таковы:

• плиты, стенки с сечением до 10 см – 10 мм, свыше 10 см – 15;
• ребра плит, балки с шириной сечения до 25 см – 15 мм, 25 см и больше – 20;
• стойки, колонны – 20 мм;
• подколонники в монолитных фундаментах, сборные фундаменты и фундаментные балки – 30 мм;
• для монолитных фундаментов: с бетонной подготовкой – 35 мм; без бетонной подготовки – 70;
• однослойные элементы из материала классом не выше В7,5 без фактурных слоев – 20 мм;
• однослойные элементы из ячеистого бетона – 25 мм;
• двухслойные элементы, арматура в которых расположена в слое тяжелого материала, – 15 мм.

Для поперечной, распределительной и конструктивной общие требования к толщине бетонного слоя таковы:

• для элементов из легкого или ячеистого бетона – 15 мм;
• для элементов из прочих видов бетона при ширине сечения арматуры до 25 см – 10 мм, от 25 см и выше – 15 мм.

Это минимальная допустимая толщина. Как правило, его оптимальная толщина определяется такими критериями, как марка бетона и ширина сечения арматуры, а приведенные выше значения используют для сверки рассчитанной толщины. Если рассчитанная толщина бетона меньше, чем общепринятый минимум, то защитный слой бетона выполняется с наименьшей допустимой толщиной.

Определение оптимальной толщины

Таблица измерений толщины защитного слоя бетона.

При выполнении монтажа сборных конструкций из железобетона толщина слоя принимается на 5 мм меньше, чем ширина сечения стержня, если используется тяжелый мелкозернистый материал маркой не ниже, чем В20.

Для плит из такого же материала в условиях промышленного изготовления при обеспечении дополнительной защиты от коррозии с помощью бетонной подготовки или стяжки допускается выполнение слоя на 5 мм меньше, чем ширина сечения, но не менее 5.

Однослойные плиты перекрытия из легкого материала и с напряженным каркасом, защитный слой выполняется по специальным техническим условиям.

Растянутые, изгибаемые и внецентренно сжатые участки конструкции (но не в фундаменте) должны иметь защитный слой бетона толщиной не более 5 см. В противном случае в нем необходимо устанавливать сетку из конструктивных элементов. Технические требования к сетке таковы:

• площадь сечения в сетке должна составлять не менее 5% от площади сечения основной рабочей арматуры;
• прутья в сетке должны быть расположены с интервалом не более 60 см.

Требования к напрягаемым элементам

Схема усилий предварительного напряжения в арматуре

В случае использования элементов с предварительным напряжением толщина бетона на участках передачи напряжения должна составлять не менее 2-3 диаметров стержня и при том не менее 20 мм для пучков и канатов, а также не менее 4 см для стержней.

На участках элементов у опоры допускается такая же толщина, как и в основной части в некоторых случаях:

• при выполнении напряженных предварительно элементов при условии сосредоточенной передачи опорных усилий или если есть опорное изделие из стали и косвенной арматуры;
• в панелях, плитах, опорах и настилах, если у концов элемента дополнительно установлена поперечная арматура диаметром не менее 1/4 диаметра основной и не менее 4 мм.

При выполнении работ с элементами, содержащими продольный напрягаемый каркас, который располагается в специальных каналах и натягивается на бетон, толщина должна быть не менее 4 см и при этом не менее диаметра канала.

Если напрягаемые детали располагают с внешней стороны сечения, то толщина должна составить не меньше чем 2 см. Каркасы, сетки или стержни должны располагаться на определенном расстоянии от конца элемента, минимальное допустимое расстояние в миллиметрах таково:

• балки длиной не более 9 м, стеновые панели пролетом не более 18 м, сборные плиты – 10;
• сборные колонны, длина которых составляет более 18 м, – 15;
• всевозможные сборные участки, длина которых не превышает 9 м, – 10;
• монолитные элементы, длина которых не превышает 6 м, а диаметр стержней в которых не превышает 40 мм, – 20;
• монолитные элементы любой длины, диаметр стержней в которых более 4 см, – 20.

Выполнение этих требований обеспечивает возможность прокладывания в форму цельных деталей.

Нормативные требования

Таблица толщины слоев бетонной смеси.

Если предусматривается использование железобетона в условиях агрессивной среды, то толщину бетона в таких элементах определяют в соответствии с требованиями, изложенными в СНиП 2.03.11-85. Для любых железобетонных элементов, исходя из соображений пожарной безопасности, необходимо учитывать требования, изложенные в СНиП 2.01.02-85.

Выполнение всех требований и правильный расчет оптимальной толщины бетона на различных участках постройки – залог прочности, долговечности и надежности любого элемента железобетонной конструкции. Правильное выполнение защитного слоя препятствует взаимодействию каркаса с внешней средой, которое может привести к ее коррозии и разрушению, то есть к уменьшению прочности всей конструкции. Выбирая материалы для своего строительства, будьте внимательны к тому, чтобы они соответствовали всем предъявляемым к ним требованиям, ведь защитный слой бетона обеспечит надежность вашего строительства.

Не стоит пренебрегать требованиями, изложенными в специальных нормативных документах, таких, как СНиП 2.03.11-85 и СНиП 2.01.02-85. Отступление от требований, изложенных в этих документах, может повлечь за собой не только частичное или полное разрушение вашей постройки в совсем незначительный срок, но и препятствовать вам еще на этапе строительства, так как при воплощении масштабных строительных проектов качество строительных материалов зачастую контролируется специальными органами на государственном уровне. Материалы, которые не соответствуют требованиям нормативных документов, могут просто не допустить к использованию в вашем строительстве. В таком случае вы будете вынуждены закупать строительные материалы повторно, а это чревато значительным повышение затрат на строительство (почти вдвое).

Прежде чем начать строительство, ознакомьтесь со всеми требованиями к строительным материалам, закупайте материалы только у производителя, придерживающегося всех норм в процессе производства. вы можете потребовать у поставщика сертификаты соответствия качеству. Определяйте минимальную допустимую толщину в соответствии со всеми требованиями, а не только из расчета диаметра стержня, так как расчет на основе диаметра может быть неточным и не будет учитывать множества дополнительных факторов. Кроме того, вам необходимо опираться не только на соображения прочности конструкции, но и на требования пожарной безопасности. Не пренебрегайте этими несложными действиями, ведь от них зависит то, как долго прослужит здание, которое вы планируете построить, ваш комфорт и безопасность.

o-cemente.info
