Замки для опалубки – Разновидности замков для опалубки: особенности и применение

Содержание

Замки для опалубки «Гамма»

Интересуетесь, чем скрепить щиты опалубки без перекосов? Как придать ей необходимую жесткость? Компания в Москве предлагает клиновые замки для стеновой опалубки «Гамма» и др. опалубочных систем. Универсальные комплектующие отлично зарекомендовали себя на восприятие высоких растягивающих и сжимающих нагрузок – они не поддаются деформациям, прочно закрепляются в местах установки.

Для чего нужны замки на опалубку «Гамма»?

Изготовленные из высокопрочного чугуна клиновые замки используются для надежной вертикально-горизонтальной связки опалубочных щитов в стеновых панелях, в результате чего происходит выравнивание между собой сборных щитовых элементов конструкций. Кроме того, такой тип комплектующих позволяет зажимать доборные вставки толщиной до 100 мм между щитовых элементов опалубки (при несоответствии размеров монолитной конструкции кратному размеру щитов либо в случае использования неодинаковых по размеру щитов).

Клин сконструирован так, что винтовые канавки изделия и зубчатая рейка оказывают сопротивление вибрациям, создавая эффект червячной передачи. Собранная с помощью замков «Гамма» опалубка способна выдерживать нагрузку до 90 кН/м2 при возведении монолитного объекта.

Особенности монтажа

Пошаговая инструкция, как правильно выполнить монтаж замка на опалубку «Гамма»:

1-й шаг. В исходной (начальной) позиции клиновую часть замка необходимо установить в крайнем верхнем положении. В это время щиты конструкции находятся в разных плоскостях, т. е. они еще не скреплены и не выровнены в единую проектную плоскость.

2-й шаг. В промежуточном положении замочный клин забивают для последующего выравнивания щитов, которые еще не соединены в единой проектной плоскости.

3-й шаг. На завершающей стадии монтажа замочного клина происходит выравнивание и стягивание щитов, вследствие чего опалубка принимает необходимую геометрическую форму.

Благодаря универсальному замку «Гамма» можно выравнивать щитовую опалубку стен, стягивать и зажимать все ее составляющие элементы, а также собирать внешний угол конструкции с высокой плотностью стыков. Это придает опалубке не только требуемую жесткость, но и позволяет избежать смещения конструкции, любого несоответствия заданным параметрам.

Закажите у нас замки гамма универсальные оцинкованные для опалубки по выгодным ценам в рублях! Предусмотрены скидки на аренду и продажу опалубки постоянным клиентам. Цены в рублях на все комплектующие для опалубочных конструкций (см. в прайсе).

Остались вопросы – закажите обратный звонок!

opalubka-sten.ru

Замки для опалубки в Москве, цены замков для опалубки на сайте

Благодаря стремительному развитию технологий, у современных строителей нет недостатка в эффективных материалах, приспособлениях, применение которых вместе с прогрессивными методиками ведения работ позволяет сделать процесс возведения разноплановых объектов максимально быстрым, качественным.

Востребованные элементы систем опалубки

Сегодня активно совершенствуются элементы опалубочных систем. Их использование даёт возможность строительным организациям выбирать оптимальные разновидности опалубки сообразно условиям возведения здания, с оглядкой на тип сооружения, другие факторы. Это в полной мере затрагивает и замки для опалубки, непременно применяемые в большинстве процессов монолитного бетонирования.

Популярные замки для опалубки

При выполнении работ, связанных с бетонированием конструкций, могут использоваться разные виды замков для опалубки. Вид конкретного элемента крепежа опалубочной конструкции выбирается производителями работ в зависимости от конкретного процесса, вида опалубки.

Клиновые щитовые замки чаще всего используются при необходимости в соединении, выравнивании вертикальных, горизонтальных щитовых конструкций опалубки. В качестве материала при производстве данного крепежа, применяются чугун, оцинкованная сталь, хорошо совмещаемые с опалубкой из алюминия, стали.

Винтовые замки для опалубки - одни из наиболее востребованных крепёжных приспособлений. С их помощью выполняется зажим щитовых конструкций.

Пружинные замки также пользуются стабильным спросом в строительной сфере. Их неоспоримый плюс - возможность применения в опалубках любой конструкции, из самых разных материалов. Стоимость этого типа зажимов, надеваемых на арматурные элементы и закрепляемых с помощью специального ключа, относительно недорогая. За счёт простоты в применении, купить такой крепёж, обладающий серьёзными запасами по прочности, предпочитают многие опытные бетонщики.

Универсальные замки ещё называются "удлинёнными", их цена доступна для любого пользователя. С помощью подобных изделий выполняется как соединение, так и выравнивание щитовых элементов опалубки. Данный крепёж, подходящий для всех разновидностей опалубки, является гарантией лёгкого, прочного, равномерного скрепления щитов, а также, при необходимости, выполнения вставок между ними.

www.stinnovation.org

Замки реечные для опалубки

У любой сборной опалубочной конструкции важной комплектующей деталью являются замки и захваты. Замки реечные для опалубки гарантируют прочность опалубочных форм. Кроме этого, эти элементы обеспечивают удобство использования опалубочных систем.

Конструктивные особенности и назначение

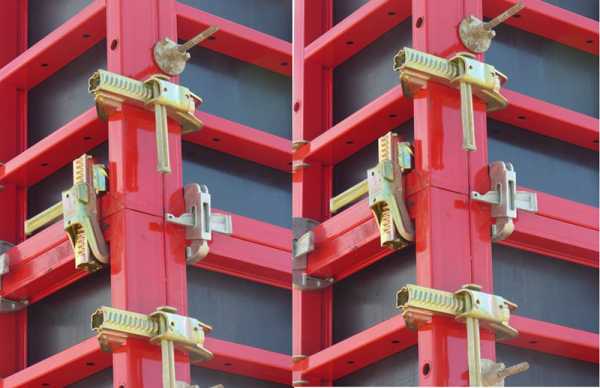

После монтажа опалубочных щитов они соединяются между собой посредством специальных замков. При этом может использоваться стандартный или утяжелённый замок.

Для высокой надёжности фиксации щитов опалубки применяются универсальные и ударные реечные замки. Данные крепёжные элементы способствуют надёжной фиксации щитовых конструкций опалубки, а также их дополнительному выравниванию.

С их помощью можно не только соединять между собой щитовые элементы, но и монтировать различные доборные элементы, например, вставки. Такая необходимость возникает при реализации объекта по нестандартному проекту.

Ударный реечный замок

Замок выравнивающий для опалубки имеет небольшой вес и чаще всего используется в индивидуальном домостроении.

Его достоинства:

  1. Быстрота установки.
  2. Это универсальное изделие подходит к разным видам щитовых опалубочных конструкций.
  3. Простота монтажа. Для этого понадобится только молоток.
  4. Надёжность стыковки.

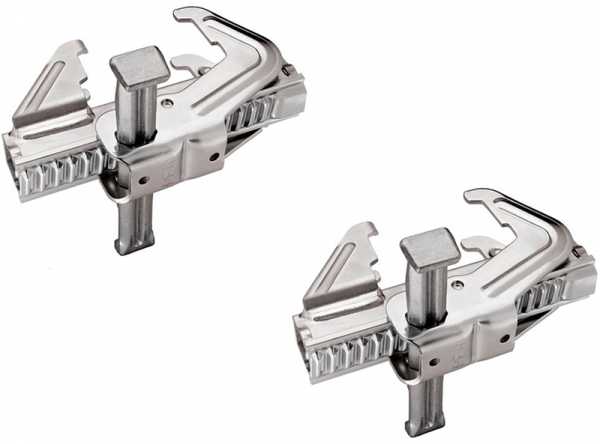

Замок реечный универсальный

Это многофункциональная крепёжная деталь, которая используется для следующих целей:

  • выравнивания элементов;
  • стягивания щитовых конструкций;
  • монтажа доборных деталей.

Замок хорошо сопротивляется вибрации, устанавливается очень быстро и легко. Если у вас возникли вопросы по поводу приобретения и использования замковых элементов, звоните менеджеру нашей компании по указанным на сайте телефонам.

opalubka-sten.ru

Замки для опалубки: универсальный, винтовой, пружинный, чирозы

Строительные технологии неуклонно развиваются и совершенствуются, появляются новые стройматериалы и способы сооружения зданий. Все они выполняются с обязательным использованием одного элемента – опалубки. Это набор специальных блоков, которые служат для фиксации формы бетона. Существует множество разновидностей замков для опалубки, что позволяет выбрать наиболее подходящий вариант при строительстве объекта. Основное требование к данным элемента – надежно и прочно соединять щиты опалубки, которая может выполняться из самых разнообразных материалов: дерево, металл, пенополистирол и т.д.

Замки неодинаковы по своему назначению и, как правило, изготавливаются из высокопрочной стали или чугуна. В настоящее время такие изделия используются повсеместно.

Замки для опалубки имеют неодинаковую конструкцию, их можно разделить на несколько групп:

  • клиновые;
  • винтовые;
  • эксцентриковые;
  • клино-эксцентриковые;
  • специальные;
  • ударные;
  • универсальные.



Разновидности замков

Замок универсальный

Универсальный замок для опалубки или удлиненный – изделие, которое может применяться одновременно со вставками шириной до 250 мм. Опалубочные щиты можно соединять с их помощью под прямым углом, а также служит для выравнивания щитов. Замок удлиненный на опалубку подходит для щитов любых видов и обладает массой преимуществ:

  • щиты соединяются надежно и плотно;
  • монтаж замка выполнить очень легко;
  • незаменим для использования с внешними, внутренними и шарнирными углами.

Область применения универсальных замков – это, преимущественно, монолитное строительство. Наиболее востребованы данные изделия при работе с крупнощитовой опалубкой. Помимо прочного и равномерного скрепления и выравнивания опалубочных панелей, они зажимают и крепят вставки, обеспечивая высокую жесткость.

Купить замок для опалубки данного вида не составит труда, предложений достаточно в любых торговых точках, реализующих строительные материалы. Они могут поставляться, как в комплекте с опалубкой, так и отдельно.

Клиновой опалубочный замок

Замок клиновой для опалубки соединяет щиты в вертикальном и горизонтальном положении, а также выравнивает их:

  • результат его использования – плотные и прочные стыки, а также высокое качество и ровная поверхность самого бетона;
  • по типу материала замки могут быть чугунными или из оцинкованной стали, их применяют с алюминиевой и стальной опалубкой;
  • самая дешевая цена замка для опалубки данного типа носит название «краб», выполненного методом точного литья, его вес – 3 кг.

Пружинный замок

Пружинный замок для опалубки подходит для соединения цитов из любого материала. Конструкция изделия представляет собой зажим: его надевают на щит и крепят при помощи ключа. Такой замок обладает рядом преимуществ:

  • простота монтажа, не требуется никаких дополнительных приспособлений;
  • удобство и простота в эксплуатации;
  • невысокая стоимость;
  • замок выдерживает нагрузку до 2000 кг, некоторые изделия рассчитаны и на большее усилие.

Винтовой замок для опалубки

Довольно востребованный вариант замка, в конструкцию которого входит винт и гайка, приваренные к замку, с помощью которых зажимаются щиты. Замок винтовой для опалубки имеет вес порядка 5 килограмм, его конструкция позволяет применять дополнительную вставку шириной 250 мм.

Замок ударный

  • Данный вид применяется в качестве замка для мелкощитовой опалубки, его конструкция достаточно проста;
  • для установки замков используется обычный молоток, в результате обеспечивается жесткое и плотное соединение;
  • установка не занимает много времени, замок подходит для большинства видов опалубочных щитов.

Замки-чирозы

Чирозы для опалубки – арматурный замок, конструкция которого представляет собой пружинный фиксирующий элемент и опорную подошву.

Данный зажим получил в последние годы широкое распространение в монолитном строительстве, успешно конкурируя с «профессиональной» опалубкой. Так называемые замки «лягушки» позволяют формировать стены, колонны, лестничные пролеты, ленточные фундаменты и т.д. Они обладают целым рядом преимуществ:

  • стоимость чироз гораздо ниже, чем металлической опалубки;
  • простая установка замков, достаточно воспользоваться арматурным зажимом для сборки любой необходимой конструкции;
  • небольшой вес пружинных замков, что позволяет их легко переносить по территории строительной площадки.

Замки-чирозы предназначены для установки на арматуру диаметром от 6 до 10 мм, для затягивания используется специальный ключ. При покупке данного вида замков следует обращать внимание на качество трещоточного механизма и толщину основания, поскольку в последнее время довольно часто на строительном рынке предлагаются фальсификаты данных изделий.

Наиболее известные и востребованные замки

Замок Гамма для опалубки. Основной чертой данных изделий является отличное восприятие усилий конструкции на растяжение и сжатие. Широко применяется в области строительно-отделочных и подземных работ

Замок PSK-DELTA – литое изделие, надежно скрепляет щиты и придает жесткости конструкции.

Замок для опалубки «Peri» клинового типа, может использоваться, практически, с любым видом опалубки. Представляет собой реечное изделие с насечками по всей длине. Подходит в качестве вставки между опалубкой шириной 12 см.

opalubok.ru

Замки для опалубки: применение, виды, аренда

Что такое опалубка? Это универсальная конструкция для заливки строительной смеси и придания зданию формы. Удобная и качественная работа с подобными передовыми системами предполагает применение специальных многопрофильных составляющих. Под этим подразумеваются различные комплектующие, именно из них строителям комфортно осуществлять монтаж и демонтаж конструкций. Одна из наиболее важных составляющих такого рода — монтажные захваты и замки.

В основном, для изготовления опалубочных замков применяют чугун или сталь. В этом случае они подходят для работ почти любого типа, используются повсеместно (например, в монолитном типе застройки), гарантируя надежность и безопасность производимых работ.

Не следует приобретать самые дешевые замки/захваты. Комплектующие должны отвечать стандартам ГОСТ и прочим нормативным требованиям в области строительства. Элементы хорошего качества имеют куда более долгий срок работы, в этом случае соединение всех деталей будет надежным, их можно двигать без боязни повреждения.

Для чего используются опалубочные замки

Замки – это необходимый элемент опалубки. Без него щиты не будут держать форму, а раствор просто-напросто вытечет. С замками же щиты надежно соединены, и вся конструкция не разваливается даже при значительной нагрузке. Кроме того, этот элемент применяется для монтажа доборов в конструкцию системы опалубки.

Замки потребуются для формирования любого опалубочного типа: стен, элементов перекрытий, фундаментных и колонных опор и т. п. Их использование более чем оправдано. Стоимость детали достаточно низкая, ведь сам материал недорогой, а устройство простое. Процесс установки тоже удобен и не требует серьезных усилий. Для установки потребуется обычный молоток, без каких-либо особых монтажных инструментов.

Конструкция замков устроена таким образом, что препятствует силе давления по одной из своих осей. В результате щиты остаются в первоначальном положении, не теряя заданной формы. Такое усилие сопротивления направлено одновременно на растяжение и на сжатие.

Замки гарантируют почти полное отсутствие зазора в щитах, благодаря чему на стыках бетонных конструкций отсутствуют дефекты. Данные детали очень удобны в эксплуатации. За счет быстрой установки обеспечивается малое количество времени на монтаж и разборку всей конструкции. В результате сроки строительства значительно сокращаются.

Замки опалубки устойчивы к нагрузкам в динамике, что исключает вероятность соскальзывания даже в условиях повышенной вибрации. Подразумевается, что во время эксплуатации деталь не будет контактировать со строительным раствором или краской. Но если это все же произошло, эффективность использования останется прежней.

Виды замков для опалубки

В общем и целом, замки для опалубки классифицируются на два вида: типовые и утяжеленные. Также можно назвать ряд дополнительных типов, которые классифицируются по применению:

  • система клинового типа;
  • удлиненный винтовой замок;
  • замок ударного типа;
  • реечный универсальный замок.

Правильное применение опалубочных замков

Система клинового типа является самой применяемой, она характеризуется жестким сочленением и отлично применяется как для вертикальных, так и для горизонтальных сооружений. Кроме того, клиновая система способствует выравниванию каркасных панелей. Особенность винтового замка удлиненного типа заключается в том, что он способен сделать плоскость ровнее за счет жесткости примыкания, а значит, можно достичь идеальной стыковки и максимально ровной поверхности. Используется он на объектах различной сложности.

Изделие способно выдерживать нагрузку в две тонны. А некоторые замки рассчитаны даже на большее усилие. Осуществлять монтаж этого типа замка очень легко: все его комплектующие спаяны в единое целое, поэтому он не разваливается и не ломается при эксплуатации. Замок достаточно тяжелый: его вес может достигать трех килограмм. Причем его стоимость относительно невелика, поэтому он идеально подходит для недорогих строительных работ.

Винтовой замок конструктивно устроен просто – щиты зажимаются наваренными на корпус замка гайкой с винтом. При таком соединении допустимо применять межщитовую вставку шириной до 2,5 см. Масса такого замка составляет лишь 5 кг.

Конструкция замка ударного вида также не отличается сложностью, такое замок тоже весит немного. Зажим производится с использованием простого молотка – это и дало название виду замка. Подобные замки, по большей части, применяются для опалубки малых щитов, т. к. максимальная масса, на которую они рассчитаны – 50 кг. Зато с помощью таких небольших щитов возможно соорудить почти произвольную конструкцию.

Такой замок очень многофункционален и может служить для всех типов и форм опалубки, где применяются конструкции из малых щитов (например, для частных домов или в монолитной технологии постройки). Небольшая масса позволяет перевозить такой замок без проблем, крановая работа тут не потребуется.

Замок реечного типа считается универсальным, он плотно прижимает щиты друг к другу, стягивая их, в результате чего конструкция получается довольно надежной, не боится вибраций, а итоговое качество строительства существенно возрастает. Применение такого замка состоит из двух шагов: на первой осуществляется выравнивание щитов, на второй обеспечивается их стяжка.

Клин оснащен винтообразной канавкой и рейкой с зубцами, этим обеспечивается червячная передача – наилучшее решение для противостояния вибрации. При этом допускается использование вставки (до 12 см) при стыке и выравнивании щитов.

Аренда опалубочных замков

При аренде захватов для монтажа вместе с опалубкой есть возможность взять в аренду и сами замки. Перед этим имеет смысл заранее связаться с сотрудником компании, занимающейся подобными услугами и подробно объяснить ему, какого вида оборудование для опалубки используется (указав производителя, материал и вид конструкции, число циклов применения и размер объекта строительства) – это поможет выбрать наиболее оптимальный компонент.

Специалисты компании всегда помогут вам определиться с выбором, подскажут и порекомендуют надежных производителей. Если же необходимых комплектующих на складе не окажется, зачастую находится качественный аналог. Помните, что лучше быть внимательнее и проверять размеры элементов и их особенности до того, как воспользоваться услугой по их аренде.

ordos-opalubka.ru

Замки для модульной съемной опалубки

Строительная съемная опалубка имеет модульную конструкцию. Под модулем понимается самостоятельный цельный (неразборный) элемент, который является частью общей опалубочной системы – щит. Строительная опалубка может быть крупно модульной (крупно щитовой) или мелко модульной (соответственно, мелко щитовой).

Модули съемной опалубки наращиваются друг к другу как в горизонтальной, так и вертикальной плоскостях. От точности установки строительной опалубки впоследствии зависит качество бетонного перекрытия. Чем точнее выставлены опалубочные щиты, чем больше их прочность и жесткость, тем ровнее будет будущее бетонное перекрытие, и тем проще будет проводить последующие отделочные работы.

Для установки и выверки монолитной опалубки в вертикальном положении используются специальные подкосы. Но кроме этого, опалубочные щиты необходимо надежно соединить между собой торцевыми поверхностями, чтобы палубы соседних щитов составили единую плоскость, ограничивающую жидкий строительный раствор в строго оговоренных проектом объемах и формах.

Для соединения опалубочных щитов между собой в горизонтальной и вертикальной плоскостях (как крупно, так и мелко модульных) используются специальные замки для съемной монолитной опалубки. При оформлении аренды опалубки замки, как правило, идут в комплекте с основным опалубочным оборудованием.

Клиновые замки

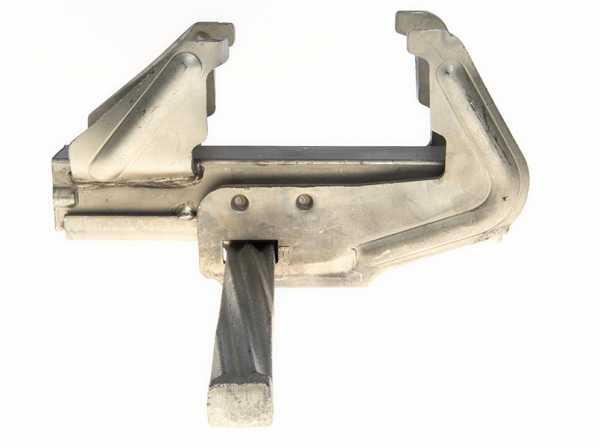

Клиновой замок для щитов опалубки

Клиновые замки для съемной металлической опалубки – наиболее распространенный способ соединения опалубочных щитов в единую конструкцию. Поскольку размеры щитов унифицированы, клиновые замки могут применяться с различными видами строительной опалубки.

Конструктивно замок состоит из двух «Г»-образных губок и клина. Спинки губок выполняются таким образом, что заходят одна в другую. При этом в спинках имеется общее сквозное отверстие, в которое вбивается клин. Чем сильнее вбит клин, тем прочнее замок удерживает обвязочные контуры соседних щитов съемной опалубки между собой.

Клиновой замок отлично работает как на растяжение, так и на сжатие. Разбирается соединение простым выбиванием клина из отверстия губок.

Замки клиновой конструкции для съемной опалубки также широко используются при установке доборных вставок.

В большинстве случаев при изготовлении клиновых замков съемной опалубки для монолитного строительства применяется высокопрочный чугун. Опалубочные замки из чугуна имеют достаточную прочность и не требуют защитного антикоррозионного покрытия. Клиновые замки для металлической опалубки могут изготавливаться и стальными. В этом случае используют оксидированную или, как ее еще часто называют, вороненую сталь.

Эксцентриковые замки

Эксцентриковый замок для щитов опалубки

Эксцентриковый замок для модульной монолитной опалубки имеет следующую конструкцию. На спинке замка одна из губок закреплена жестко, а вторая – на шарнирной опоре и приводится в движение за счет эксцентрикового рычага. Замок является самозаклинивающим, то есть, чем больше давление от обвязочного контура опалубки на губки замка, тем сильнее они удерживают щиты. Для появления эффекта самозаклинивания при установке замка подвижную губку необходимо предварительно натянуть вручную. Замки эксцентриковой конструкции легко и быстро монтировать, но при демонтаже для разжатия эксцентрика необходимо приложить усилие.

Эксцентриковые замки изготавливаются из стали с применением сварки (неподвижная губка приваривается к спинке).

Винтовые замки

Винтовой замок для опалубки

Винтовой замок для строительной опалубки представляет собой металлическую планку, где с одной стороны закреплена неподвижная губка, а с другой – подвижная. Перемещение подвижной губки осуществляется за счет винтовой передачи. При вращении винта с барашковой головкой у неподвижной губки, подвижная губка скользит вдоль рейки, пока не упрется в профиль обвязочного контура и не зафиксирует его. Сила стяжки двух соседних щитов опалубки для монолитного строительства определяется силой затягивания винтовой пары.

Винтовые замки для монолитной металлической опалубки могут изготавливаться из чугуна и из стали. Преимуществом подобной конструкции является широкий диапазон линейных размеров между губками, что дает возможность стягивать модульную опалубку с массивными обвязочными контурами и устанавливать широкие доборные вставки между щитами.

Универсальные замки

Универсальный замок

Универсальный замок опалубки для монолитного строительства является модификацией клинового замка. Здесь также имеется две губки со спинками, но на спинке внутренней губки предусмотрено реечное зацепление. Наружная губка имеет возможность осевого смещения вдоль спинки и покачивания. Внешняя губка настраивается на нужную длину путем смещения и вводится в реечное зацепление. Фиксация губок в нужном положении и их зажим производится путем вбивания клина. Преимуществом универсального замка перед клиновым является увеличенный диапазон линейных размеров захвата губок.

Универсальные замки для съемной опалубки изготавливаются из стали (оцинкованной или оксидированной).

Замки для опалубки являются неотъемлемой частью любой съемной опалубочной системы. Оформляя аренду опалубки, можно взять во временное пользование, как полный комплект опалубочного оборудования, так и его отдельные элементы (например, только щиты опалубки или только опалубочные замки).

  • Дополнительные материалы:

www.opalubka-system.ru

Замки для опалубки в Москве, цены замков для опалубки на сайте

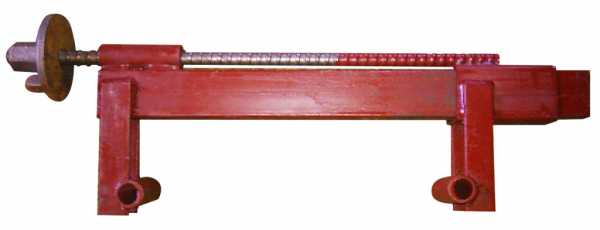

Замок винтовой для монтажа опалубки

Любые виды конструкции строительной опалубки требуют создания надежной и крепкой фиксации. Давление, оказываемое массой бетона на стенки, в больших и средних системах колоссальное. Поэтому, вертикальные щитовые элементы нуждаются в использовании специальной стяжной арматуры. Для этого существуют практичные и недорогие детали крепления, одной из которых является винтовой замок литой для стяжки опалубки.

Для возведения прочного и ровного фундамента в короткие сроки необходимо купить замок винтового типа. При помощи этой детали можно производить фиксацию щитов опалубки из любого материала - стали, фанеры, доски. Приспособление имеет простую и надежную конструкцию и состоит из основной направляющей на конце которой закреплен специальный упор. Стяжка обеспечивается за счет перемещения второго упорного элемента, который перемещается по винтовому штоку с резьбой. Заказать и купить замок можно различной длины, что позволить производить фиксацию конструкции с разными характеристиками ширины.

Устройство произведено из высокопрочной стали и отличается наличием качественных сварной состыковки составных элементов. В Москве представлены различные типы замков, цена которых зависит от параметров толщины штока и направляющей и длины изделия, и является вполне доступной для строительных организаций, подрядчиков, частных лиц. Купить замок винтовой можно вместе с другими необходимыми элементами для обустройства опалубки. Наша компания предоставляет различные системы конструкцию - для индивидуального и коммерческого строительства.

Мы производим и продаем опалубку под разные типы фундаментов и сооружений:

  • монолитнобетонного типа;
  • столбчатые;
  • колонные;
  • вертикального и горизонтального перемещения;
  • ригельного типа;
  • для возведения гидрологических и мостовых сооружений.

Помимо этого, в нашей компании можно воспользоваться услугами по аренде системы опалубки разной конструкции и монтажных элементов на срок строительства.
