как правильно установить металлическую печь, железный камин на даче

Содержание:

Расположение печи в деревянном доме

Конкретное место для установки металлической печи в деревянном доме выбирают с учетом особенностей ее работы. При этом важно предусмотреть возможность монтажа дымохода и доступ к печи для дальнейшего обслуживания. Не стоит забывать и о противопожарных отступах – горячая поверхность должна находиться в некотором отдалении от легковоспламеняющихся материалов.


Исходя из того, какую печь установить в деревянном доме, работы проводят таким образом:

  • Железная печь, которая обогревает воздух (русская «буржуйка» или канадский «булерьян»), располагается так, чтобы обеспечить свободное движение конвекционных потоков. В частности, для обогрева двух соседних помещений металлическую печь в деревянном доме можно встроить в межкомнатную перегородку или подключить к ней воздуховоды.
  • Если же в печи будет встроен водяной теплообменник, то его участок, проходящий сквозь нагреватель, должен быть нижней точкой системы. Где именно будет установлена печь, не столь важно. Главное, соблюсти технику пожарной безопасности.

Установка печи камина в деревянном доме должна выполняться так, чтобы можно было свободно подключить дымоход. При этом очень важно провести все работы в соответствии с ППБ.

В процессе дальнейшей эксплуатации железной печи ее потребуется обслуживать – чистить топочную камеру, вынимать золу, периодически удалять сажу из дымохода. Поэтому в сторону открытия дверцы топливника нужно оставить достаточное расстояние. Обратите внимание, что если в печи предусмотрено панорамное стекло, то ее установку проводят с учетом этой особенности.


Противопожарные разрывы, то есть отступы от греющихся поверхностей до деревянных стен, должны быть не менее 110-125 см. Со стороны дверцы топочной камеры оставляют от 125 см зазора.

Кроме того, при установке печки в деревянном доме важно выбрать место таким образом, чтобы обеспечить максимальную теплоотдачу, удобство эксплуатации и обслуживания оборудования, а также безопасность.

Необходимость фундамента для металлической печи

Как правило, железная печь отличается небольшим весом и удобством установки, за что и пользуется заслуженной популярностью.

Тем не менее, согласно нормам СНиПа есть ряд условий, при которых необходим фундамент:

  • Если общая масса металлической печи не превышает 80 кг, заливать фундамент под нее не нужно. Однако в этом случае установка камина на даче выполняется на прочную негорючую основу.
  • Теплогенерирующее оборудование общим весом до 750 кг, в частности, чугунные печи средней массы, в соответствии со СНиПом разрешено размещать на бетонной подушке. Хотя нет жестких требований о необходимости фундамента, все-таки он рекомендован из-за достаточно большого веса печи.
  • Печное оборудование тяжелее 750 кг – в данном случае речь идет о чугунных агрегатах массой порядка 300-400 кг. Если выполняется монтаж такой печи без облицовки, то фундамент под нее не требуется. Однако в тех случаях, когда принято решение обложить теплогенератор кирпичом или натуральным камнем, масса всей конструкции существенно возрастает. Так, 1 м
    3
    кирпича увеличивает массу конструкции примерно на 1350 кг. Поэтому необходимость фундамента рассчитывается исходя из объема облицовочного материала.

В целом, монтаж печи в деревянном доме своими руками не представляет сложности. Однако чтобы предусмотреть все тонкости, стоит посоветоваться со специалистом.

Разновидности фундаментов под печь

Выбор типа фундамента для дальнейшей установки железной печи проводится с учетом его характеристик и особенностей монтажа.

Факторы выбора:

  1. Смета строительных работ – цена материалов и расценки исполнителей.
  2. Особенности почвы и фундамента – значение имеет общий вес конструкции и тип грунта.
  3. Площадь фундамента под печь – она влияет на тип и общую массу конструкции.


Кроме того, при выборе типа основы для печи нужно учитывать климатические особенности региона и время выполнения заливки, квалификацию и скорость работы специалиста, а также ряд иных исходных условий.

Все разновидности фундаментов относят к двум большим группам:

  1. На столбах и сваях.
  2. Основы из бетона.

В некоторых случаях печное оборудование можно монтировать непосредственно на пол, не забывая при этом о правилах безопасности.

Столбчатый и свайный фундамент

Необходимость в столбчатом фундаменте впервые возникла в тех регионах, где высока вероятность затопления или близко к поверхности нет плотного слоя грунта. Сваи востребованы в строительстве многоэтажных домов.

Существует три варианта обустройства свайного фундамента:

  1. Фундамент из винтовых свай. Это довольно дорогой вариант, который, тем не менее, отличается высокой скоростью монтажа. В данном случае используются стальные винты, которые вкручивают в грунт. Они и будут основой фундамента. В верхней части стальные сваи связывают, а затем заливают бетонную подушку. Весь процесс занимает 1-2 дня.

Винтовые сваи способны выдержать даже тяжелые чугунные печи с облицовкой из кирпича. Правда, через 50-60 лет, стальные стержни сгнивают.

  1. Буронабивной свайный фундамент. Сначала при помощи бура в грунте высверливают отверстие заданного сечения и глубины. Его стены укрепляют сеткой, устанавливают армирующую конструкцию и заливают бетонную смесь.
  2. Столбчатый свайный фундамент. Предварительный этап работ аналогичен буронабивной основе. Однако в данном случае в отверстие забивают уже готовые деревянные или бетонные столбы. Данный тип фундамента используется для возведения многоэтажных домов и размещения конструкций с большой массой.

Чтобы установить печку в деревянном доме своими руками, легче всего будет обустроить свайный фундамент. Он не потребует значительных финансовых затрат и вполне под силу владельцу дачного коттеджа, даже если он не обладает навыками строителя.

Обратите внимание, что фундамент для печи нуждается в утеплении, чтобы исключить образование конденсата на ее стенах для облицовки. Неизолированные сваи являются «мостиками холода» и сокращают срок эксплуатации печи.

Бетонная основа

Перед тем, как установить металлическую печь в деревянном доме, чаще всего предпочитают заливать бетонный фундамент с армированием.

Среди его несомненных достоинств – высокая несущая способность, простота самостоятельного исполнения и невысокий уровень затрат.

К недостаткам бетонного фундамента можно отнести длительное время на его обустройство.


Основа под печь из бетона может быть выполнена двумя способами:

  1. Ленточный фундамент. По размеру будущей печи по ее периметру выкапывают траншею, углубляя ее ниже точки промерзания. После установки армирующей сетки заливается бетон.

Обратите внимание, что такая ленточная основа не должна быть связана с общим фундаментом здания, поскольку в зимнее время он может выдавливаться из грунта. Иногда высота подъема стен из грунта может достигать 20-30 см, поэтому при наличии одного цельного фундамента облицовочная кладка на печи может потрескаться. В некоторых случаях деформации подвергается и сама металлическая печь. Как бы то ни было, СНиП запрещает заливать общую основу под печь и, собственно, здание.

  1. Монолитная бетонная плита. Для установки печи камина на даче такой способ применяется довольно часто. Толщина плиты достигает 15-20 см, чего оказывается достаточно для получения прочной основы, рассчитанной на высокие нагрузки.

На предварительно очищенную площадку сначала насыпают подушку из смеси песка и гравия. Ее поливают водой и тщательно утрамбовывают. Затем настилают гидроизолирующий слой и выставляют маяки для дальнейшей заливки стяжки. По окончании работ бетон прикрывают пленкой и следующие две недели поливают водой. Это нужно, чтобы стяжка не растрескалась.

Любой из описанных видов бетонного фундамента засыхает и упрочняется очень медленно. Монтаж печи с последующей облицовкой на такую основу можно начинать не ранее, чем спустя 28-30 дней после заливки.

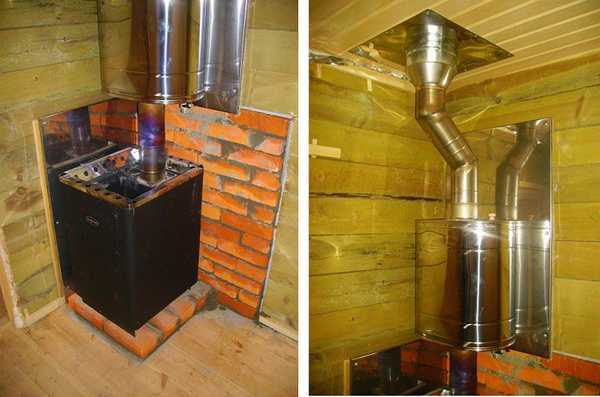

Монтаж печи на полу

Как уже было сказано, металлическую или чугунную печь в деревянном доме можно устанавливать и без предварительной заливки фундамента, если ее масса вместе с облицовочным материалом не превысит 750 кг.

Согласно строительным нормам разрешено устанавливать камин на деревянном полу, если он не имеет облицовки. Для монтажа на втором этаже здания несущие конструкции нужно предварительно укрепить швеллером или металлическими уголками.


Для защиты древесины от возгорания под печью размещают металлический лист или прослойку из кирпича. Никаких дополнительных сложностей данный процесс не представляет.

В инструкции к отопительным приборам всегда подробно расписана технология их монтажа и указаны рекомендации по подключению к дымоходу.

Монтаж дымохода в деревянном доме

При горении топлива внутри топливной камеры печи достигается температура 450-550 ℃, при этом дымоход разогревается до 300 ℃. Если в результате скопления сажи происходит возгорание, внутри дымохода температура ненадолго может доходить до 800-1000 ℃. В связи с этим при монтаже стальных труб дымохода следует соблюдать пожарные разрывы.

Чтобы понять, как правильно установить печь в деревянном доме, следует руководствоваться следующими ППБ:

  • В качестве дымохода рекомендуется использовать сэндвич трубы из керамики и нержавеющей стали со слоем теплоизоляции.
  • Вблизи стен труба должна проходить на расстоянии в 25 см от них. Сами стены должны быть покрыты базальтовым картоном с обшивкой из оцинковки или нержавеющей стали.
  • Отверстие в потолке для прохождения дымовой трубы сквозь плиты перекрытия должно быть достаточным, чтобы с каждой стороны от трубы до горючего материала оставалось по 25 см. Образовавшийся зазор необходимо заполнить базальтовым утеплителем. При желании, можно установить потолочную разделку заводского производства.


Дымовая труба может проходить как внутри здания, так и по внешней его стене. Внутри дома необходимо обеспечить качественную изоляцию трубы в местах прохождения сквозь перекрытие и кровлю. Снаружи труба должна быть тщательно зафиксирована к стене здания, чтобы ее не снесло ветром.

Правила пожарной безопасности при монтаже печи

Согласно нормативам пожарной безопасности, перед тем как установить железную печь в деревянном доме, необходимо позаботиться о защите пола и стен из легковоспламеняющихся материалов от возгорания.

Для этого используют:

  • огнестойкие теплоизоляционные материалы, монтируемые на стены и потолок в районе размещения печи;
  • антипиреновые пропитки и мастики.


Соблюдение противопожарных норм и применение средств огнезащиты является главным условием безопасной эксплуатации твердотопливного оборудования.

Защитная обшивка стен и потолка

Стены, непосредственно примыкающие к печи, а также часть потолка в вместе прохождения дымовой трубы, подвергаются существенным тепловым нагрузкам.

Поэтому перед тем как установить печь в деревянном доме, нужно выполнить ряд обязательных условий:

  • Подшивка потолка выполняется из негорючего материала. Деревянные или пластиковые панели при этом не используют. Лучше всего приобрести плиты из гипсового волокна с обработкой гипсовой шпаклевкой под покраску.
  • Стены должны быть защищены слоем базальтового картона и обшиты листом стали. Как вариант, можно воспользоваться готовыми декоративными экранами из нержавейки. Эти изделия способны обеспечить безопасность и отличаются внешней красотой. Кроме того, стены можно оштукатурить слоем в 3 см или более, а также обложить кирпичом (прочитайте: "Как обложить металлическую печь кирпичом в доме – пошаговое руководство").

Более подробно правила противопожарной безопасности при монтаже железных печей в домах из дерева расписаны в СНиП 31-05-2003 и СП 118.13330.2012.

Обработка древесины от возгорания

Дополнительными средствами защиты деревянных конструкций, расположенных в непосредственной близости от железной печи, являются антипиреновые пропитки и мастики. Такой обработке подвергают балки, несущие конструкции, пол и стены, примыкающие к печи. Мастика отличается более высоким уровнем огнезащиты, а пропитка – практически бесцветна.

Огнезащитную обработку могут проводить как представители МЧС, так и хозяева деревянного дома. В последнем случае перед началом эксплуатации печи необходимо будет получить справку от инспектора МЧС о соответствии ее установки требованиям ППБ.

Все ведущие европейские и российские производители твердотопливных печей в технической документации подробно расписывают правила установки оборудования и требования по пожарной безопасности.


teplospec.com

Печка на деревянный пол в вопросах и ответах

09-07-2013: Андрей

Здравствуйте. У меня баня 2.30 на 3 метра . Положены половые балки из лиственницы 100на 150 вдоль короткой стены на расстоянии 60 см. Плаха тоже с лиственницы 50 мм толщиной .могу ли я поставить печь на пол каменку весом 300 кг и размером 1 м кв.?


09-07-2013: Доктор Лом

Да, можете.


17-07-2013: Дмитрий

Здравствуйте, Доктор Лом.
Имею пролет 3.1 сечение лаг 10 на 15, шаг 0.6
По формулам получил максимальную распределенную нагрузку 405,8 кг на метр и 675 на кв.м. Теперь вопрос: по центру пролета собираюсь установить печку (общий вес с дымоходом и листом ЦСП в основании примерно 300 кг), при этом под этим местом положена дополнительная лага. То есть лист топка будет опираться на две лаги с шагом 0.3. Является ли нагрузка от топки на эти две лаги распределенной и я могу ее рассчитать по формулам
или она является сосредоточенной? 2. В моем случае какой расчет важнее - на несущую способность или на прогиб? 3.Как учитывать настил (в моем случае это шпунт 37 мм) ? Заранее спасибо.


17-07-2013: Доктор Лом

1. Чтобы ответить на ваш вопрос, нужно знать размеры топки, но так как вы будете ставить дополнительную балку и нагрузка от топки будет распределяться на 2 балки, т.е. по 150 кг на каждую из балок, то принципиального значения это не имеет. Нагрузку можно условно рассматривать как равномерно распределенную, а значение нагрузки принять около 225 кг, что находится в допустимых пределах.
2. Расчет на несущую способность является первостепенным, а при расчете на прогиб следует учитывать слишком много факторов: из каких материалов будет потолок под балками, какая часть нагрузки постоянная (например, от топки и напольного покрытия), а какая временная (от мебели, перемещающихся людей). Но в любом случае, чем меньше расчетный прогиб, тем меньше вероятность скрипа половых досок и трещин на потолке.
3. Шпунтованная доска частично будет перераспределять нагрузки, но как правило для упрощения расчетов такое перераспределение не учитывается. При определении расчетной нагрузки вы можете учесть вес погонного метра досок.


18-07-2013: Дмитрий

Спасибо за ответ, доктор. У меня речь идет о первом этаже. Балки опираются на ленту фундамента. Вчера слазил в подпол, дополнительно перемерил шаг между лагами. Получается следующая картина: лист ЦСП 90 см на 120 см опирается на 3 лаги 10 на 15 с шагом 30 см и 20 см. Ножки топки, имеющей ширину 50 см будут опираться, по видимому, на 1 и 2 лагу. Вообще, размеры топки - 80см длина, 50 - ширина.
По формуле расчета нагрузки на квадратный метр я принял среднее арифметическое между лагами в этом месте равное 0.25 метра. То есть макс. нагрузка на кв. метр равна 405:0.25= 1620 кг. Плюс перераспределение нагрузки от настила на соседние лаги.1. То есть ставить такую топку можно?2. Почему вы принимаете значение нагрузки на лагу в 225 кг, а не 150?3. При расчетах мной использовались коэффициенты расчетного сопротивления для древесины 2 сорта. Правильно ли это? В спецификации у меня указано просто брус 100 на 150, скорей всего из хвойных пород, но вот какая категория? И нужно ли в моем случае использовать коэффициент 0.8 для постоянной нагрузки?
П.с. Пересчитал по 3 категории древесины без коэффициентов : q погонное = 264 кг, q квадратное (с шагом 0.6) = 440 кг. Вроде, и не стоит такую топку ставить?? Поставьте диагноз, доктор.


18-07-2013: Доктор Лом

1. Любой расчет является приближенным, так как учесть все возможные нагрузки и их сочетания практически невозможно. Тем не менее расчет выполняется так, чтобы обеспечить прочность конструкции при наиболее неблагоприятном сочетании нагрузок. Многолетний опыт проектирования показывает, что для расчета перекрытий достаточно использовать равномерно распределенную нагрузку 400 кг/м2 или 400 кг/м к этой нагрузке конечно же нужно добавить нагрузку от конструкции перекрытия.
2. В вашем случае следовало бы выполнить три расчета. Сначала определить максимальный момент для одной из наиболее нагруженных балок от действия двух сосредоточенных сил - ножек топки. Затем определить максимальный момент от собственного веса перекрытия. Затем определить максимальный момент от временных нагрузок - мебели, опоры которой будут попадать на балку, людей перемещающихся вокруг топки и т.д. Построить по полученным данным эпюры и только потом для наиболее нагруженного сечения сложить значения моментов и определить требуемый момент сопротивления. Чтобы этого не делать можно условно перевести сосредоточенную нагрузку в равномерно распределенную для этого я использовал коэффициент 1.5, т.е. 1.5х150 = 225. Как результат мы видим, что такая нагрузка не выходит за пределы допустимой.
3. Подозреваю, что с шагом вы несколько напутали, шаг - это расстояние между осями балок, а не расстояние в свету. Шаг 20 см для балок шириной 10 см означает, что расстояние в свету между балками составляет 10 см. Но даже для балок из древесины 3 категории с шагом 40 см (среднеарифметическое здесь не годится, так как мы определяем наиболее неблагоприятные условия работы балки) допустимая распределенная нагрузка около 660 кг/м, что значительно больше и 225 и 400.
Вывод: ставить топку можно.


18-07-2013: Дмитрий

С коэффициентом 1.5 понятно.
Да, с шагом действительно ошибся.Взял расстояние в свету.
Поставить можно, но не провиснет ли со временем. Пробовал считать на провис, но там все зависит от модуля упругости, при одном показании вписываюсь в 310:250, при другом не вписываюсь. Беспокоится ли из-за этого?


18-07-2013: Доктор Лом

Прогиб - это и есть то, что вы называете провисанием. Вы рассчитывали прогиб на максимальную суммарную нагрузку. При этом прогиб от самой топки будет относительно небольшим. Да и вообще прогиб в 1.25 см находится чуть ли не в пределах технологических допусков монтажа перекрытия. К тому же доски пола будут частично перераспределять нагрузку.
А вот если балки будут гнить и соответственно расчетное поперечное сечение и несущая способность балок будет уменьшаться, то прогиб конечно же будет увеличиваться.


18-07-2013: Дмитрий

Я и имел в виду прогиб. То что рассчитывается по формуле f=....
Спасибо доктор Лом за ответы и за информацию.


15-08-2013: Дмитрий

Здравствуйте, доктор Лом. Итак, рассчитав с Вашей помощью максимальные нагрузки (см. переписку середины июля) я решился и установил топку весом 205 кг, зашитую в гипсокартонный короб, суммарный вес вместе с дымоходом около 250 кг. Топку сместил максимально к краю пролета, к месту опоры лаги на ленту и врезке в обвязку. После чего залез в подпол и обнаружил следующую картину: несколько лаг, со стороны нагрузки приподнялись над фундаментом,хотя до установки четко с ним соприкасались.(Лаги изначально врезаны в обвязку, но т.к. лента получилась шире обвязки, то часть лаг лежит на ленте) Увиденное озадачило. По логике лаги должны "насесть" на ленту в местах нагрузки, но никак не отделяться. Или я ошибаюсь? Хотелось бы Ваших комментариев.


15-08-2013: Доктор Лом

Не видя полной картины сказать что-либо определенное трудно. Похоже, это произошло в результате перераспределения нагрузок досками настила. Ничего страшного в этом нет, но если есть возможность, добавьте на форуме фотографию (ссылка на форум на главной странице).


15-08-2013: Дмитрий

Доктор, а Вы занимаетесь в настоящий момент частной практикой? Дом находится в Белоострове, 40 км от Петербурга. Если Вы из Петербурга, то был бы признателен в случае визита, а то очень тревожно. Фото сделаю завтра. На всякий случай - [email protected], 89516721328, дмитрий


15-08-2013: Доктор Лом

В настоящий момент я очень далеко от Питера, поэтому возможна только дистанционная работа.


23-09-2013: Дмитрий

Здравствуйте, доктор Лом. Писал Вам ранее, по поводу расчета нагрузок под каминную топку. Топка установлена, ничего не провалилось и вроде не прогнулось, но после расстановки мебели вскрылся недостаток, который ранее не был заметен. При перемещениях по полу подрагивают дверцы шкафов, то есть иными словами "гуляют" полы. Напоминаю, обвязочный венец 150х150 в один ряд. В него врезаны лаги 150Х100 с пролетом 3.5 метра. Фундамент ленточный. Сверху на лагах шпунт 37 мм, стянутый и привинченый к каждой лаге. Вопрос - отчего возникло это явление и как с ним бороться?


23-09-2013: Доктор Лом

Одна из возможных причин в том, что после крепления шпунтованной доски некоторые лаги приподнялись над опорами (насколько я помню). В этом случае вам нужно сделать подложки под поднявшиеся лаги.
Если дверцы подрагивают из-за большого прогиба пола при ходьбе (смотрите к примеру комментарий от 10.09.2013), то нужно для уменьшения прогиба от временной нагрузки или усиливать лаги, или увеличивать их количество или дополнительно крепить мебель к стене или просто с этим жить - у некоторых моих знакомых деревянные полы по деревянным балкам и при ходьбе посуда на полках шкафов звенит довольно отчетливо. Более того, когда мои в целом еще не большие дети прыгают по железобетонной плите перекрытия, посуда в шкафах тоже звенит и даже видно как плита прогибается. Плита, правда, размером на комнату толщиной около 6-7 см, но для примера зыбкости бытия подходит.


24-09-2013: Дмитрий

Не после крепления доски, а после установки топки, мне показалось, что лаги в местах крепления к обвязочному брусу приподнялись, но затем, при более тщательном обследовании, под лагами на ленте была обнаружена непримятая стружка, а в других местах, не под топкой, были обнаружены такие же участки,из чего я сделал вывод, что ранее я просто не обратил на это внимание. Кстати, пол в той половине помещения где находится топка и установленный кухонный гарнитур с тяжелой столешницей ведет себя лучше. Он как бы прижатый и меньше пружинит.


24-09-2013: Доктор Лом

Дело в том, что когда вы уложили лаги на брус - это одна конструкция, а когда вы нашили половую доску, то это уже другая конструкция, в которой доски вызывают частичное перераспределение нагрузки. Более того, соединение лаги с половыми досками намного прочнее, чем с обвязочным брусом (если таковое вообще есть), поэтому даже при относительно небольших отклонениях от идеальной геометрии некоторые лаги могут приподняться над обвязочным брусом и это тем более вероятно, чем меньше шаг между лагами.
Если некоторые лаги неплотно опираются на опоры, как вы говорите между лагами и обвязочным брусом местами непримятая стружка, то прогибание пола вполне логично. Когда вы наступаете на пол над плохо опертой лагой, то сначала нагрузку несут доски пола. При этом доски будут прогибаться пока лага не получит плотную опору. То, что пол в месте максимальной нагрузки (топка и гарнитур) пружинит меньше, означает, что под действием приложенной нагрузки и доски и лаги уже прогнулись таким образом, что опирание лаг стало плотным.


24-09-2013: Кирилл

Добрый день Доктор. Есть первый этаж деревянного дома, стоящего на свайном фундаменте. Есть желание поставить чугунную печь-камин, нет понимания какой вес выдержит мой пол. На сваях лежит обвязочный брус 150х150. В брус врезаны лаги 50х150 и сверху потом еще набита доска 50х100, что делает лагу 50х250. Это сделано для того чтобы утеплить пол до 200 мм. Ну понятно, внутри в изоляции лежит вата, сверху половая доска шпунтованная 33 мм кажется. Лаги идут через 60 см, пролеты около 2-х метров. Печь планирую ставить недалеко от стены, скорре всего под ней будет одна из лаг и это будет середина пролета лаги. Вопрос: печь-камин чугунная 150 кг + притопочный лист + вес дымохода от печи до второго этажа. Все это будет давить на пол. Не много ли ? Итого около 200 кг получается на м кв.


24-09-2013: Доктор Лом

Не много при пролете 2 м, шаге лаг 60 см и составных лагах указанного сечения. Вообще-то если лаги просто сбиты без нагелей, то они рассматриваются как две отдельные балки, но все равно этого вполне достаточно.


25-09-2013: Кирилл

спасибо доктор, вы добавили мне уверенности в моих предположениях и печь какого веса мне покупать


08-02-2014: Павел

У меня балки пола 40 на 195 с шагом 60. Хочу поставить печь 200кг. Выдержит или не рисковать? Какой вес все это может выдерживать?


08-02-2014: Доктор Лом

Вы не указали длину пролета и место, где будет установлена печь, поэтому что-либо конкретное сказать трудно. Подобные вопросы обсуждались в комментариях от 09-07-2013 и 17-07-2013, посмотрите.


08-02-2014: Павел

Прошу прощения. Длина 3 метра.

На балках поперёк лежит строганая доска 40х200 с шагом 200. Сверху фанера 18мм и ламинат.

Вопросы видел, но не понял. Пытался посчитать, не очень понятно. Прогиб видимо будет или с моим пирогом нет? Лишь бы пол не провалился ) ? А разбирать полы и делать плиту слишком сложно.


08-02-2014: Павел

Место вдоль стены. Получается как бы над одной балкой.


08-02-2014: Доктор Лом

При 3 м пол не провалится, но некоторый прогиб будет.


10-02-2014: Павел

Спасибо. Я так понял ещё дымохода вес надо учитывать. А 300 выдержит? И если рядом люди встанут?


10-02-2014: Доктор Лом

Ответ на ваш вопрос зависит от того, сколько рядом будет людей, мебели и др. Почитайте статьи "Прогиб пола при ходьбе" и "Расчет перекрытия в бильярдной комнате".


11-02-2014: Павел

Почитал, с математикой и пониманием всё равно плохо. Прогиб у меня наверное не будет критичный для ламината? Людей вокруг печки больше пяти одновременно точно не поместится. Выдержит?


11-02-2014: Доктор Лом

Думаю, выдержит, но вообще это нужно проверять расчетом.


09-07-2014: Максим

добрый вечер ! Хочу поставить печь общей массой с камнями 80 кг на половой настил( система шип -паз) 100 на 25 длиной 2 метра в бане ,соответственно есть конверт под уклоном, сможет выдержать настил без фундамента под печь?


09-07-2014: Доктор Лом

При такой массе печи волноваться не о чем,даже от людей нагрузка может быть много больше.


08-11-2014: stek2001

Уважаемый Доктор подскажите хочу на деревянный брус 150*100 длинной 2 метра опора на фундамент выложить кирпичную стену перед печью высотой 2000 и шириной 1000 это порядка 120 кирпичей весом 4 кг плюс вес двери нагрузка составит около 500 кг выдержит этот брус или надо дополнительно усилить положив под него П образную балку. заранее спасибо


08-11-2014: Доктор Лом

Это вы достаточно легко сможете определить сами, подставив в имеющиеся в статье формулы ваши значения. Вот только расчетную схему лучше взять из статьи "Расчетные схемы для балок", так как судя по вашему описанию, стена будет не по всей длине балки (вроде как дверной проем посредине).

doctorlom.com

Просел фундамент под печью. Что делать?

Здравствуйте.

Мой подписчик Веналий прислал мне эти фотографии.

Он спрашивает, от чего это могло произойти.

С такой проблемой я не сталкивался. Предполагаю что причина в фундаменте. Возможно, грунт под ним был разной плотности и, со временем, одна сторона просела и печь стала наклоняться, а дымоход, закрепленный в потолке, не сдвинулся.

Так и образовалась трещина.

Кстати, проход через потолок выполнен у этой печи с грубыми нарушениями правил противопожарной безопасности.

Семен Михайлович Миркис, изучив мой видео-курс, сделал замечание на отсутствие указаний в нем на нормативные документы. Пользуясь случаем, привожу здесь ссылку на скачивание правил производства трубо-печных работ в редакции 2006 года.

В ходе дальнейшей переписки выяснилось, что я оказался прав.

Вот вопрос Веналия:

Я задавал вопрос по печи у которой просел
фундамент.

Отправлю еще фото фундамента.

Грут — мягкая глина,
фундамент — тумба. Вопрос — как выправить печь? В среднем печь
весит 3-4 тонны. Ваше мнение — если домкратить фундамент, подводить под
просевший край балку, эту балку домкратить двумя пятитонниками, а по
углам балки (она может выступать за пределы существующего фундамента)

 для облегчения выполнения земляных работ и под этой поддомкраченной
балкой по краям залить тумбы? Но может существует другое решение
. Веналий.

Если кто-то знает как помочь Веналию напишите в комментариях.


sdelaipech.ru

нужен ли, под железную, металлическую или кирпичную печку

Главная страница » Фундамент для бани » Виды » Нужен ли фундамент под печь в бане? Ответ неоднозначен

Печь в бане — основа всего. От качества печи зависит весь функционал бани. Вариантов печей разработано много, выбор того или иного типа обусловлен, чаще всего, финансовыми возможностями владельца и его представлениями об эффективности данного вида печей.

Тем не менее, существуют общие требования к обустройству банных печей, с позиций пожарной безопасности, удобства использования и эксплуатационных требований. Одним из таких вопросов является грамотная установка печи и в частности, наличие фундамента для печи.

Мнения по этому вопросу расходятся, есть доводы за и против. Попробуем разобраться более детально.

Нужен ли фундамент под печь в бане

В основном, наличие фундамента определяется размером и весом печи, которые, в свою очередь, зависят от общего размера бани. То есть, большой объем помещения требует наличия большой печи, которая имеет значительный вес и должна иметь опору на достаточно мощный фундамент. Специалисты определили предельный вес печи — 700 кг (в некоторых источниках указывается 750 кг), который может быть установлен без обустройства отдельного фундамента. Для печей, вес которых превышает это значение, наличие полноценного фундамента обязательно.

К сведению! Это относится к постройкам, имеющим ленточный, столбчатый или свайно-винтовой фундамент. Если баня выстроена на сплошной бетонной подушке (плитный тип), отдельная площадка под печь не требуется.

Для окончательного решения вопроса надо рассмотреть все аспекты — вес печи, тип основного фундамента, тип грунта, объем котла (который может увеличить общий вес печи в несколько раз), материал печи и т.д. Надо учесть, что для печи нужен отдельный фундамент, не связанный с общим фундаментом постройки.

Такое правило обусловлено необходимостью снизить нагрузку и исключить деформации печи при каких-либо подвижках или просадках общего основания бани. Давление на грунт, создаваемое стенами и печью, разное, отчего величина оседаний и подвижек значительно различается.

К тому же, реакция элементов конструкции на осадки неодинакова. Небольшие изменения, не вызывающие серьезных проблем для стен и перекрытий, могут обернуться катастрофой для печи, особенно для кирпичной. Образование даже небольшой трещины чревато появлением угарных газов, дыма, проникновением искр в помещение. Поэтому необходимость надежного отдельного основания для печи большого размера и веса бесспорна.

Когда можно обойтись без фундамента

Если вес печи не превышает 700 кг, или общий фундамент бани представляет собой сплошную монолитную плиту из бетона, отдельный фундамент под печь в бане можно не возводить. Относительно легкие печи, чаще всего, металлические, они имеют более высокую прочность, чем кирпичные. Такие конструкции можно устанавливать даже на деревянный пол, соблюдая при этом все требования пожарной безопасности.

Печи из кирпича имеют большой вес, но при общем монолитном фундаменте их строят без каких-то отдельных оснований. В данном случае есть опасность разрушения печи при деформациях опорной плиты, поэтому к ее обустройству надо отнестись со всей ответственностью.

Какие требования предъявляются к фундаментам под печку в баню

Основные требования таковы:

  • Устойчивость.
  • Надежность.
  • Неподвижность.

Количественные значения этих характеристик зависят от многих факторов — тип печи, ее вес, характеристики грунта, глубина погружения основного фундамента и т.д. При этом, есть некоторые общие правила, действующие для всех вариантов.

  1. Минимальное расстояние между фундаментом всей постройки и печным основанием — не менее 5 см.
  2. Минимальная глубина погружения печного фундамента — не менее 50 см. В целом, отправной точкой является тип общего фундамента, поскольку он определяет все параметры печного основания, доступные для возведения.
  3. Чаще всего используются схожие типы оснований, поскольку выбор основывается на одинаковых требованиях и условиях. То есть, если вся постройка возводится на свайно-винтовом фундаменте, основание для печи тоже опирается на сваи, завинченные по углам основания. Ленточный фундамент всей постройки определяет глубину погружения печного, которая не бывает больше, чем общая глубина, и т.д.

Производить расчет и проектирование фундамента под печь следует одновременно с общими работами над постройкой, так легче делать подготовку и устройство основания. Учитывается:

  • Объем и вес печи.
  • Глубина промерзания грунта.
  • Глубина залегания плотных слоев почвы.
  • Состав почвы.
  • Сезонные колебания уровней почвенных вод.
  • Величина пучения грунта.
  • Наличие уклона, сложность рельефа участка.

Таким образом, учитываются все обычные параметры выбора типа фундамента. Точные расчеты довольно сложны и требуют знания множества величин, действующих для данного грунта и местности. Эти данные не всегда доступны, и сам расчет требует определенных познаний.

Поэтому чаще всего на практике руководствуются общими правилами и для всей постройки, и для печного фундамента. При этом, руководствуются принципом «необходимо и достаточно», исключающим лишние траты труда и материалов. Например, если общее основание значительно заглублено, то под печное делается подсыпка из песка, поднимающая уровень основания и снижающая непроизводительные расходы бутовочного материала и бетона.

Полезное видео

Посмотрите ролик, где печник разъясняет тонкости требований для такого фундамента:

В чем разница: под кирпичную или под металлическую

Металлическая печь намного прочнее, чем кирпичная. Установка с небольшим перекосом, деформация основания не принесет большого ущерба металлической печи, тогда как для кирпичной такие движения фундамента означают полный выход из строя. Отсюда необходимость основания повышенной прочности для кирпичной печи. Металлические печи обычно довольно легки, что позволяет обойтись без отдельно выложенного фундамента. Фундамент под железную печь в баню не обязателен. Для них надо обеспечить должные меры противопожарной защиты — асбестовое полотно, лист кровельного железа под металлическую печь, выступающий за пределы печи не менее 25 см, а перед топкой — не менее 40 см.

Кирпичная печь, обладая намного большей массой, не переносит деформаций основания и нуждается в полноценном фундаменте, устроенном с расчетом на большое давление печи и компенсацию усадочных процессов. Связи с общим фундаментом быть не должно, иначе разница в создаваемом давлении на основание может привести к разрушению.

Что надо учитывать, планируя фундамент для банной печи

Рассмотрим тот случай, когда вес печи превышает 700 кг, материалом служит кирпич. Какими параметрами надо руководствоваться для выбора? В целом, выбор ведется сразу для всей постройки. Учитывается рельеф участка — нужна ли планировка, насколько это будет сложно или затратно.

Зависимость от типа грунта

  • Для сложных рельефов, склонов или складок лучше всего использовать винтовые сваи, которые позволяют исключить дорогие и не всегда возможные земляные работы. К тому же, их можно завинчивать вручную, не привлекая сложную строительную технику.
  • Для плотных скальных грунтов можно обойтись неглубоким ленточным фундаментом. В этом случае его назначение — выравнивание площадки и выведение плоскости, несущая способность грунта не требует сложных мероприятий.
  • Почвы с высоким уровнем грунтовых вод требуют свайного типа фундаментов. Выкопать котлован в таких условиях равносильно образованию на участке небольшого озерца, поэтому применяют винтовые, или забивные сваи, погружаемые в грунт до уровня плотных слоев.
  • При больших глубинах промерзания почвы делается ленточный фундамент, заглубляемый ниже точки промерзания. Глубина котлована в таких случаях может быть больше 2 метров, что для основания печи слишком много. Вопрос решается образованием песчаной подушки, плотно утрамбованной и выведенной по уровню. Толщина подушки такова, чтобы вывести нижнюю отметку печного основания на нужную высоту, где укладывается следующий слой — бутовочный или железобетонная плита.
  • Участки с высокими сезонными перепадами высот — пучением почвы — требуют либо свайного основания, опирающегося на плотные слои почвы и поднимающего всю постройку над уровнем грунта, либо обустройства сплошной монолитной плиты, массивного прочного основания из железобетона. Такая плита перемещается вместе с поверхностью грунта, не допуская деформации постройки, укрепленной на ней. Фундамент из массивной плиты надежен и прочен, но требует значительных затрат денег и труда, поскольку он обычно возводится для всей бани целиком. Отдельная плита для печи в условиях сложных и влажных грунтов не сработает, ее площадь недостаточна.

Какой выбрать фундамент для печи в баню

Вариантов выбора не так уж и много — свайный, монолитная плита, кирпичный. Причем, свайный фундамент для печи применяется довольно редко, поскольку строительство бани на совсем уж проблемном участке — решение непопулярное, большинство людей предпочитает строиться на ровных площадках в районах с пригодными грунтами. Тем не менее, если выбора нет — приходится использовать пригодный вариант. См. больше информации по видам фундаментов здесь.

При возведении фундамента монолитного типа (наиболее часто применяющийся вариант), учитывается допустимая глубина погружения в грунт. Обычно она одинакова с общим фундаментом постройки, но иногда глубина бывает слишком велика — в северных районах она может быть больше 2 метров. Для печи такое заглубление излишне, поэтому производится подсыпка песком (самый правильный вариант), гравием или бутовочными материалами.

Кирпичный фундамент — разновидность монолитного, только вместо заливки бетоном массивной плиты выкладывается несколько рядов кирпичной кладки. По механическим свойствам такой вариант практически аналогичен бетонному, но при необходимости демонтажа основания работы значительно облегчаются. При этом, грунты с большими сезонными подвижками нуждаются в бетонном основании, так как кирпичная кладка может треснуть и потерять целостность.

Фактически, все типы фундаментов для банных печей возводятся по единому принципу — прочное основание, помещенное на плотный грунтовый слой. Тот или иной вариант — просто тип исполнения, годный в данном конкретном случае и соответствующий имеющимся условиям.

Совет! При выборе типа фундамента неплохо посоветоваться с соседями по участку, которые уже построили баню, и учесть возможные трудности и ошибки.

Возведение фундамента

Под металлическую печь можно не возводить отдельный фундамент и ограничиться противопожарными отсечками. Тем не менее, если вес приближается к предельному значению (700 кг), а оно складывается из веса воды в полностью залитом котле плюс вес камней плюс собственный вес печи — лучше обустроить для металлической печи отдельный фундамент. Для этого надо:

  1. Выкопать котлован (на глубину промерзания, но не менее 50 см), подсыпается щебнем и основательно трамбуется.
  2. Поверх заливается бетонный слой , который должен полностью затвердеть. Состав раствора — цемент с песком 1:4.
  3. Двойной слой гидроизоляции (рубероид или подобный листовой материал),
  4. Заливка основной плиты раствором цемент, песок, мелкий гравий. Пока раствор не затвердел, проверяется горизонталь и при необходимости корректируется.

Фундамент под кирпичную печь требует более основательного подхода и делается максимально прочным.

  1. Выкапывается котлован. Чаще всего, это делается одновременно с общим котлованом под всю постройку.
  2. Подсыпается слой песка для выведения днища котлована. Песок насыпается слоями по 15 см, каждый слой проливается водой для уплотнения. Последующие слои песка подсыпаются только после схода воды. Такая технология облегчает трамбовку песка и обеспечивает плотный слой. После этого укладывается бутовочный слой — битый кирпич, бетон, толщина — 20 см. Снова слой песка, пролитый водой — и так до образования плотной подушки, которая не оседает при трамбовании.
  3. Укладывается слой щебня толщиной 10 см.
  4. Поверх возводится опалубка для основной плиты фундамента.
  5. Внутри опалубки устанавливают арматурный каркас, сварной или вязаный.
  6. Заливается бетон на высоту, не доходящую до уровня пола на 5-15 см. Выдерживается до полного высыхания.
  7. Поверхность обильно смазывается гудроном, поверх укладывается несколько рядов кирпичной кладки до уровня пола, на которых начнется уже строительство самой печи.

Полезное видео

Специалист объясняет тонкости строительства:

Варианты

Рассмотрены самые распространенные варианты постройки фундамента, проверенные частым применением и вполне надежные. В некоторых случаях применяются и другие типы фундаментов, например, свайно-плитный. При этом способе монолитная плита опирается на сваи, заглубленные до плотных слоев почвы.

Способ хорош тем, что возможность оседания подсыпки и бутовочного слоя исключена, сваи стоят прочно и неподвижно. В качестве свай используются забивные железобетонные сваи или винтовые, делающие возможным самостоятельное завинчивание в грунт. Установленные сваи подрезаются (наращиваются) до необходимой длины, обвязываются поясом из швеллера (ростверком), который служит опорой для плиты.

Нюансы, которые надо учитывать при возведении

Специалисты советуют соблюдать разумную пропорциональность в соотношении веса печи и мощности фундамента. Надо помнить, что сам фундамент тоже подвержен осадочным процессам, которые могут нарушить баланс основания, создать перекос или нарушение плоскости. Чем толще бутовочные слои, тем выше риск осадочных деформаций.

Отсюда правило: фундамент должен соответствовать нагрузке. Это относится к таким типам, как монолитный, кирпичный, бутовый и плитный фундаменты, являющиеся, по сути, вариантами одной и той же основы.

Свайные фундаменты, требующие использования техники, надо проектировать заранее и работы по погружению свай производить одновременно с общими, иначе потом техника не подойдет к месту работы. Вообще, все работы по постройке бани следует проектировать и производить одновременно, чтобы одно не опережало другое. Таким образом удастся избежать ошибок и несоответствия этапов строительства.

Винтовые сваи могут завинчиваться даже внутри готовой постройки, если есть место для движения ворота. Такой вариант может понадобиться при возведении печи в уже готовой постройке или при реконструкции бани.

В заключение следует отметить, что вопрос надежного и грамотного размещения печи достаточно сложен и ответственен, но разобраться в нем необходимо, поскольку от правильных действий может зависеть сохранность всей постройки, комфорт и безопасность людей. Перед началом работ надо основательно изучить все доступные материалы по выбранному способу постройки, узнать геологические условия местности, предусмотреть соблюдение строительных норм и правил. Это обеспечит долгую и надежную службу вашей бани.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail



parilochka.com

установка в дачном доме на деревянный пол, строительство основания под кирпичную и чугунную печку своими руками, подложка, где поставить, как правильно установить

Содержание:

Видео

В связи с появлением современных схем отопления дома отпала нужда в обустройстве габаритных печей, которые в былые времена обеспечивали обогрев помещений. Однако подсознательная тяга к наличию очагу огня в жилище осталась: эту роль в наши дни все чаще играют компактные камины.


Трудности в использовании каминов в деревянных домах

Наряду с наличием у деревянных коттеджей многих прекрасных характеристик, они обладают и парой серьезных недостатков, вносящих дополнительную сложность при обустройстве каминных конструкций:

  1. Горючесть древесины. Несколько оптимизировать ситуацию помогает использование антипиренов, однако опасность возгораний все равно остается.
  2. Неустойчивость размеров. Для деревянных срубов характерно наличие внушительных деформационных процессов. Во-первых – это усадка материала в течении первого года после окончания строительных работ. Во-вторых, даже после завершения этого срока габариты дома остаются «плавающими». Как правило, на это влияет изменение уровня влажности на улице и внутри помещений. По этой причине приходится применять специальные технологии при сооружении камина в деревянном доме.

Также свою лепту неудобств привносят и два недостатка, присущих самим каминам:

  1. Небольшой КПД. К примеру, классические английские конструкции имеют его на уровне 20%.
  2. Очаг даже когда не горит, работает в режиме вытяжки. Чтобы это предотвратить, приходится плотно закрывать дымоходную трубу. В рабочем состоянии тяга камина настолько большая, что кроме продуктов сгорания, выводит за пределы помещения и значительные объёмы нагретого воздуха. Если не обеспечить ему замену притоком свежих масс, в помещении возникает реальная угроза разрежения. Это сопровождается втягиванием дыма внутрь жилища (топка начинает чадить). Открывая форточку, можно спровоцировать охлаждение комнаты.

Поэтому, приступая к строительству печей в деревянном доме, следует учесть все эти моменты и принять должные меры.

Кирпичная печь камин

Для печного кирпича характерен достаточно внушительный вес: масса одного элемента иногда доходит до 3,5 кг. С учетом того, что камин состоит из тысяч кирпичей, это предусматривает перед установкой печи в доме на деревянный пол обязательное сооружение прочного фундамента, отделенного от основания стен. Это делают из-за разницы нагрузок от деревянных перегородок и каменной кладки. Достоинствами кирпича является его основательность и отличная теплоемкость. После нагревания он способен длительное время отдавать комфортное тепло внутрь комнаты.

Если основание под печь камин на деревянном полу сделать правильно, то проблемы с пожарной безопасностью не возникают. Для этого кладку от стены нужно сделать толщиной не меньше 25 см, заполнив пространство между древесиной и кирпичом каменной ватой. Также существует вариант с засыпанием в этот промежуток перлита или вермикулита. Иногда зазор оформляют асбестовым картоном или пропитанным глиной войлоком. В строительных магазинах предлагается много вариантов современных термоизоляционных материалов.


Чтобы достичь хорошей эффективности кирпичной печи в деревянном доме, необходимо учесть следующие моменты:

  • Габариты топки необходимо рассчитать максимально точно. Это позволит большей части лучистой энергии попадать внутрь комнаты.
  • Для того, чтобы за пределы помещения не выводился лишний воздух, сечение дымоходной трубы должно быть определено правильно. Этот параметр напрямую влияет на интенсивность тяги.
  • Равномерность распределения тепла и уровень теплоотдачи зависит от площади каминной поверхности и того, где установлена печь в доме. Теплотехники советуют использовать конструкции сложных форм, на которых имеются выступы, ребра и ниши.
  • Для стабилизации тяги, предотвращения задымления и уменьшения выводимого за пределы помещения воздуха во время установки чугунной печи в деревянном доме используется простой, но эффективный метод. Он заключается в организации воздушного канала внутрь колосника камина из подвального помещения, подполья или улицы. Этот канал оснащают специальным шибером или заслонкой для прекращения подачи воздуха в те периоды, когда камин не эксплуатируется.

Методы повышения эффективности кирпичного камина

Грамотное определение габаритов топки и правильное выполнение кладочных работ позволяет доводить КПД каминов с открытой топкой до 35%. Как правило, выше этот показатель не поднимается. Для удвоения эффективности конструкции ей сообщаются некоторые признаки печи – имеется в виду установка дверки. Чтобы при этом не пропала возможность наслаждаться горящим пламенем, дверку делают из жаропрочного стекла.

В таких случаях топка камина с дверкой нередко обладает «печной» конфигурацией. В результате этого достигается изменение в характере теплоотдачи, т.к. процент лучистой энергии на порядок падает (при увеличении степени нагрева массивной кладки). Данные тепловые накопления будут постепенно поступать в жилище на протяжении длительного времени после угасания пламени в топке печи-камина.


Другой вариант, как правильно установить печь камин, заключается в монтаже в кирпичную кладку каминной топки. Чтобы не допускать перегревания металлической конструкции, запрещается ее прямой контакт с кирпичом. В таких случаях при установке печи в доме своими руками на этом участке оставляют небольшой вентиляционный зазор. С функциональной точки зрения эту комбинацию можно назвать закрытой топкой в теплоемком кирпичном кожухе.

Стальные и чугунные топки

Каминные топки из стали и чугуна со стеклянной дверкой представляют собой комбинацию камина и печи. Конфигурация топки в этом случае очень напоминает классические варианты, благодаря чему максимальное количество тепловой энергии попадает в жилище. Заслонка и прозрачная дверь обеспечивает не только визуальное наблюдение за горящим пламенем, но и выверенную дозировку необходимого для горения воздуха.

На корпусе из металла используется развитое оребрение, что в совокупности с большой площадью приводит к заметному, сравнительно с кирпичным камином, увеличению конвективной подачи тепла в комнату. Подобные конструкционные решения дают возможность поднимать уровень КПД у современных топок почти до 80%. Эти эффективные, недорогие, компактные и внешне привлекательные изделия обладают небольшим весом.


Наличие этих неоспоримых положительных качеств объясняют высокую популярность стальных каминов. Единственным их заметным недостатком является быстрое остывание нагретой поверхности. С другой стороны, прогрев холодных помещений осуществляется с большой скоростью, а одной закладки дров хватает на длительное время.

Степень нагревания у металлической топочной поверхности на порядок больше, чем у кирпичной толстостенной конструкции. Из-за этого нужно грамотно спланировать, где поставить печь в деревянном доме: ее размещение впритык к стенам категорически запрещена. Минимально возможные дистанции до горючих деревянных конструкций указываются в сопроводительной документации по эксплуатации топки. При их отсутствии ориентиром выступают строительные нормы, как правильно поставить печь, в которых имеются соответствующие предписания для каминов.

Запрещается установка нефутерованной железной печи ближе, чем в одном метре от незащищенной деревянной стены. Более близкое размещение разрешается только при наличии на стенах огнеупорных теплоизоляционных экранов. Такого рода защита представлена в продаже в множестве вариантов подложек под печь в деревянном доме. Самый простой и недорогой из них - каменная вата толщиной 50 мм, гипсоволокнистые плиты и прослойка воздуха 20 мм. В итоге суммарная дистанция между задней и боковой стенкой металлической топки и деревянной поверхностью достигнет 100 мм.

Строительство короба и облицовка печи из стали

При установке топки внутри короба необходимо учесть следующие моменты:

  • Деревянная стена в самом коробе должна быть надежно защищена от нагрева со стороны камина также надежно, как и при использовании открытого монтажа. Это предусматривает строгое соблюдение требуемых расстояний и организация теплоотражающих экранов.
  • Верхняя и нижняя области короба оснащается вентиляционной насечкой для защиты от перегрева. Такие решетки рекомендуется установить с двух или трех сторон конструкции. Если инструкция не содержит указаний на их общую площадь, ее берут из расчета по 0,15 м2 для нижней и верхней насечки.
  • Обязательно требуется обеспечить защиту от жара для деревянного потолка. Наиболее простым способом является наличие сверху свободного пространства в 350-400 мм. Таким образом достигается также защита от усадки и сезонных колебаний размеров. В верхней области короб делают закрытым: степень термоизоляции его горизонтального перекрытия не должна уступать аналогичным показателям вертикальных стенок.
  • Бывает так, что проектная разработка предусматривает возведение короба до потолка. Самое разумное решение, как правильно установить печь в доме в таком случае - разделить короб по высоте. Сверху оставляют автономную секция высотой от 300 мм, отделив ее от остальной конструкции слоем теплоизоляции. Кроме того, эта автономная секция должна обладать собственными вентиляционными отверстиями общей площадью от 0,02 м2.
  • Перед тем, как установить печь в доме своими руками, нужно предусмотреть вероятную усадку сруба (короб не должен упираться в потолок). Расчет необходимого компенсационного зазора лучше доверить опытному специалисту. Для оформления появившейся щели зачастую используют прикрепленный к потолку карниз (желательно использовать термостойкие стальные изделия, т.к. пластик может расплавиться).

Установка дымохода

Эффективность и безопасность работы печи камин в деревянном доме напрямую зависит от наличия хорошо продуманной системы дымоотведения.

Правила обустройства дымохода при установке печи в доме из бруса:

  1. Кирпичный дымоход на участках прохождения сквозь сгораемые конструкции должен обладать стенками толщиной от 250 мм. Запрещается прямое прикасание деревянных и кирпичных поверхностей: они должны быть отделены слоем термоизоляционного материала.
  2. Когда используются стальные дымоходы, лучше отдавать предпочтение двойным сэндвич-конструкциям, в состав которых входит базальтовая вата и жаропрочная сталь. Исключением выступает начальное отделение (на расстоянии 250-400 мм от камина): для его изготовления желательно применить одинарную трубу. Это даст возможность уберечься от излишнего нагревания стыковочного узла между топкой и дымоходом. Минимальная дистанция между двойной трубой и деревянной поверхностью напрямую зависит от толщины термослоя в сэндвиче.
  3. При установке печки в дачном доме обустройство проходных участков сквозь перекрытия и кровлю предусматривает использование специальных защитных переходников.
  4. Организовывая проходной участок для дымохода сквозь кровельные и межэтажные перекрытия по ходу строительства печи в деревянном доме, необходимо держать во внимании степень первичной и сезонной усадки древесины. Для этих целей желательно применять подвижные фартуки для оформления прохода. При этом учитывают конструкционные особенности дымохода, так как фартук должен иметь возможность перемещаться по трубе во время изменений размеров строительных конструкций.

Выше было сказано только об главных особенностях установки печи в дачном доме. Кроме них, есть еще целый ряд второстепенных факторов. Любые приборы и сооружения, где используется открытое пламя, требует сугубого внимания и точного выполнения всех норм противопожарной безопасности. Желательно, чтобы все проектировочные и монтажные работы по установке каминов и печей осуществлялись профессионалами, имеющими необходимый опыт и знания.


teplospec.com

Как установить печь в баню: выбор места, способы установки

Особое внимание следует уделить размещению печи в бане, она должна полностью прогревать все помещение (и желательно не только парилку), но в то же время не мешать, не представлять опасности. Один из важных моментов, с которым нужно определиться до покупки печи – откуда будет она топиться. Есть два варианта: установить каменку в парилке полностью или вынести топливную дверцу в смежное помещение. У обоих вариантов есть достоинства и недостатки.

Если печь стоит полностью в парилке – легче контролировать интенсивность горения, но тогда в не очень большом обычно помещении нужно найти место еще и для дров. И еще один важный момент: при таком расположении печи в помещении активно выжигается кислород, что совсем нехорошо. Нужно будет сделать эффективную систему вентиляции для того чтобы своевременно его пополнять. При размещении банной печи полностью в парилке нужно будет также организовать отдельно отопление остальных помещений. Если летом это не проблема – и без отопления достаточно тепло чтобы раздеться и помыться, то в холодное время года отопление в каждой комнате должно быть обязательно.

Печь для бани, установленная полностью в парилке

Расположение топливной дверцы в другом помещении значительно уменьшает степень выжигания кислорода в парной. Если корпус печи сделан из химически инертных материалов (нержавейка или кирпич), то процесс становится совсем незначительным.

У такого варианта есть еще один плюс: от одной печи отапливается как минимум два помещения: и парилка, и комната, куда вынесен топливник. То есть таким способом решается сразу две важных проблемы.

Остается вопрос с расположением дров, но решать его приходится уже в моечной или предбаннике (где обычно и находится топливная дверца печи), а места там значительно больше. Правда в моечной нужно придумаь все так, чтобы вода на дрова не попадала. Проблематично, но возможно.

Теперь о минусах: если следить за печкой некому, приходится выходить из парилки и регулировать интенсивность горения. Для кого-то это не проблема, а кому-то не нравится. Стоит отметить еще один отрицательный момент: монтаж банной печи с выносной топкой сложнее. В стене должно быть достаточно большое отверстие, в которое устанавливается выносной топливник. Его затем обкладывают теплоизоляцией и огнеупорными материалами. Если при проектировании бани это не было предусмотрено, приходится разбирать/выпиливать часть стены.

Установить металлическую печь можно так, чтобы подкладывали топливо из другого помещения

Выносную топку можно установить не только в смежном помещении. Можно вынести ее на улицу. Но этот вариант имеет больше минусов, чем плюсов: бегать на улицу, чтобы подложить дрова уже совсем неудобно. Еще и об отоплении предбанника также придется задуматься. Но иногда вынос топливника на улицу делают из-за того что используют не дрова, а уголь. Тогда угольная пыль не несется в баню, к тому же продукты горения и запах тоже остаются на улице.

Выносную топку можно установить с выходом на улицу

Вне зависимости от того, где вы собираетесь устанавливать печь, нужно обратить внимание и на то, в какую сторону открывается дверца топки: она в открытом положении не должна мешать закладывать топливо. Некоторые печи сконструированы так, что дверцу можно перевесить, но обращать на это внимание стоит до покупки.

Кроме всего расположить печь в бане нужно так, чтобы обеспечить пожаробезопасность всего строения. Так как большая часть бань строится из дерева, то нужно соблюдать нормы для горючих строительных материалов. Устанавливается печь (и дымоход) на расстоянии не менее 1-1,2м от горючих (деревянных) стен. Уменьшить расстояние можно, если защитить их негорючими материалами. Подробнее о защитных экранах читайте в статье «Защитный экран для банной печи. Какие бывают и как сделать своими руками».

Как врезать печь в стену бани

При установке банной печи между двумя помещениями важно соблюдать правила противопожарной безопасности. Особенно это актуально для стен, сложенных из горючих материалов. Если вы планировали установку печи заранее, можно еще на этапе возведения, часть стены вокруг печи сделать из кирпича или другого негорючего материала.

Для установки металлической печи с выносной топкой нужно в стене делать отверстие

Что касается величины проема – расстояние от топливника до горючего основания зависит от типа и мощности печи. Точно эта величина указывается в паспорте и рекомендациях производителя по установке. Придерживаться их необходимо: все просчитано и продумано. Если и менять размер «негорючей» части из каких-либо соображений (эстетических или технических), то только в сторону увеличения. Если же печь самодельная, то придерживаться можно усредненных норм: расстояние от края топочного удлинения до горючего материала без защиты – не менее 38 см (лучше 50 см этого для самой мощной печи достаточно). Если материал защищен слоем теплоизолятора (гипсом, базальтовой ватой, асбестом и т.п.) то расстояние меньше – 25 см (36 см по максимуму).

Каждый производитель в паспорте указывает минимально допустимые расстояния при установке металлических печей

От деревянной стены по бокам и сверху укладывается кирпич, но его не подводят вплотную к стенам топливного канала, а оставляют воздушный зазор. Ширина зазора также указывается производителем в инструкции по установке. Минимум – 25 мм. Этот зазор можно заполнить слоем базальтовой/каменной ваты или таким же картоном.

Не используйте стекловату. Это тоже минеральная вата, но она переносит более низкие температуры (до 350оС), а возле печи просто оплавится и потеряет свои свойства. Базальтовую вату берите изготовленную без связующего – маты или прессованный картон. Дело не только в том, что связующие компоненты при нагревании выделяют вредные вещества, но еще в том, что при 500-600оС превращаются в песок и высыпаются, материал теряет свои свойства. В результате – теплоизоляции никакой, стена нагревается и древесина темнеет или даже начинает тлеть. К чему это может привести говорить не нужно. Потому для изоляции печи покупайте специаьные высокотемпературные изоляторы: их рабочая температура должна быть 800-1000оС и не меньше.

Для обеспечения пожарной безопасности часть стены можно вообще сделать из кирпича или камня

Установка железной печи в деревянной бане: когда нужен фундамент и как его сделать?

Если в вашей бане бетонный пол, беспокоиться не о чем. Можно ставить печку без основания. Даже просто на бетон. Но удобнее убирать будет, если уложить керамическую плитку, тот же кирпич или керамогранит.

Если пол деревянный обязательно негорючее основание. Если масса печи со всеми «добавками» не превышает 700 кг, делать отдельный фундамент необязательно. Обычно металлическая печь даже самая тяжеловесная (кроме чугунных, конечно) весит меньше. Но если вы собираетесь обложить ее кирпичным экраном и/или установить кирпичный дымоход, то фундамент, скорее всего, нужен.

При установке печи на деревянный пол обязательно негорючее основание

Масса печи со всеми «добавками» считается суммированием всех возможных дополнений. Берете вес печи + массу камней и воды в баке по максимуму + вес дымохода и экрана (считаете количество кирпичей в ряду, количество рядов и умножаете на вес одного кирпича, добавляете массу раствора). Если все вместе меньше 700 кг, можно обойтись хорошими лагами и толстой доской на полу. Если же масса получилась больше, нужно делать фундамент.

Размеры фундамента должны быть на 15-20 см больше габаритов печи или экрана. Глубина фундамента такая же, как и у фундамента здания. Если печь расположена вблизи одной из несущих стен, делать основание для печи нужно несвязным: не должно быть точек соприкосновения с фундаментом здания. Это делается для того чтобы была возможность независимой осадки печи и здания. Высота фундамента для печи делается на 20 см ниже уровня чистового пола (потом сверху укладывают два ряда кирпичей и уровень получается вровень с доской).

Фундамент под печь

Технология изготовления фундамента стандартна: роется котлован, устанавливается опалубка. В нее для повышения прочности укладывается армирующая сетка, после чего заливается бетонный раствор. Используется смесь: 1 часть цемента на 3 части песка. После того как бетон выстоится, на него укладывают двойной слой гидроизоляции (толь или рубероид, другие материалы с аналогичными характеристиками). Сверху в два ряда на раствор укладывают кирпичи. Теперь фундамент для печи (и экрана) готов.

Установка на деревянный пол

Если вес печи для бани в полной «экипировке» не превышает 700 кг, а лаги и доска пола у вас достаточно толстые можно обойтись без фундамента. Но просто на доски ставить печь нельзя. Необходимо жаростойкое основание.

Защищать при установке металлической печи нужно и пол и близлежащие стены

Это может быть лист металла, уложенный на лист асбеста или базальтового картона. Вместо листа металла можно использовать керамическую плитку, кирпич, натуральный или искусственный камень, керамогранитные плиты и т.п. Основной принцип – достаточная степень теплоизоляции. Хотя пол греется не так сильно, как близлежащие стены, защита все равно необходима. Кроме того перед печью обязательно должен лежать лист металла. Он должен выступать перед топкой больше чем на 40 см. Это обеспечит пожаробезопасность, если угли выпадут из топки.

Один из вариантов установки металлической печи

Варианты дымохода для металлической печи

Окончательный этап монтажа печи для баниустановка дымохода. Есть несколько вариантов:

  • Металлический.
  • Сэндвич.
  • Кирпичный.
  • Керамический.

Металлический дымоход (имеется в виду одиночная труба из металла) для банной печи использовать не рекомендуют: не может он соответствовать противопожарным требованиям. Слишком высоки температуры газов, которые попадают из топки в трубу.

В качестве дымоход для банных печей чаще всего используют сэндвич труы

Еще не так давно большая часть дымоходов была кирпичной. Но при таком варианте, скорее всего, понадобится фундамент для печи. К тому же не каждая печь способна держать на себе такой вес. Придется или подбирать ее с учетом такой возможности, или придумывать конструкцию, на которую дымоход будет опираться, т.е. делать коренной дымоход, а это непростое и недешевое удовольствие. Иногда опорой  может служить защитный кирпичный экран. Но можно сказать точно, что вам потребуется консультация опытного специалиста, который скажет, что можно сделать и как: разрабатывать решение приходится для каждого случая. Именно это, и еще немалая цена таких услуг, малое количество специалистов, стали причиной того, что кирпичные дымоходы ставят на банях все реже. Их заменили сэндвич-трубы.

Сэндвичи полностью устраивает большую часть владельцев бань. Они не так дорого стоят, легко проектируется и монтируется при наличии минимума навыков и сведений. Наружная поверхность сэндвич-дымохода почти не нагревается, что позволяет при соблюдении определенных правил, обеспечить пожарную безопасность при проходе через потолок и кровлю. Подробнее о сэндвич трубах, видах дымоходов и их устройстве читайте в статье «Сэндвич трубы для дымохода. Как выбрать и установить своими руками»

Следующий вариант установки печи в деревянную банюс дымоходом из керамики. Это, пожалуй, самый редкий вариант. И дело не в характеристиках керамических дымоходов. Они переносят высокие температуры, не подвержены коррозии и деформации, длительное время сохраняют тепло и имеют приличный срок эксплуатации: до 30 лет. По многим показателям они лучше сэндвич-труб, но их применение ограничивает, во-первых, большой вес, сопоставимый с весом кирпичных дымоходов, а во-вторых, очень высокая цена – примерно в 5 раз выше, чем хороший сэндвич из нержавейки.

Схема установки банной печи

В результате получается, что из всех видов труб самый предпочтительный вариант – сэндвич трубы. Они популярны настолько, что в каждой инструкции по эксплуатации и установке к печи имеется описание устройства именно такого дымохода. Некоторые производители банных печей пошли еще дальше: они наладили выпуск сэндвичей и предлагают приобрести полный «комплект».

И в заключение посмотрите видео, в котором рассказывается о всех достоинствах и недостатках разных видов дымоходов.

teplowood.ru

как установить на деревянный пол, этапы монтажа, инструкция, фото

Современные банные помещения оснащаются в основном металлическими моделями топок. Установка печи в бане должна происходить с соблюдающими нормами и правилами пожарной безопасности, особенно если помещение имеет деревянное напольное покрытие.

Топка для бани может быть выложена и из кирпича, главное не допускать выпадения углей на деревянный пол

Где разместить банную печь

Монтаж топки начинается с выбора места. Рекомендуется на этапе планирования ремонта располагать информацией о характеристике и устройстве банного агрегата, который будет использоваться. Также понадобится определиться, с какой стороны баня будет топиться.

Общие рекомендации по размещению топки в банном помещении:

  • Кирпичный или металлический агрегат, расположенный в парной комнате. Такое устройство размещают в центральной зоне или рядом с наружной перегородкой. Закладка топлива производится в помещении. Этот вариант отличается простотой и удобством – не понадобится выходить из бани, чтобы подбросить дрова или проконтролировать, менять интенсивность нагрева. Плюсом является не сложность монтажных работ, потому что не понадобится проделывать проем в стене.

Металлическая печь устанавливается на невозгораемый фундамент
  • Часть для закладки топлива выводят за пределы парилки, а печка стоит в банном помещении. Некоторые чугунные модели имеют выносную топочную камеру, дверцы которой расположены в зоне предбанника или моечной. Нагревательный агрегат монтируют возле стены – с правой или с левой стороны от входной двери. Для образования дымоходного простенка, каменный теплогенератор возводят между двумя комнатами. Плюсом такого варианта является обогрев помещения, где размещен топливник. Соответственно в холодное время года не потребуется включать дополнительную технику, чтобы обогреть комнату. Когда дверца топливного устройства выходит наружу кислород в парной не сжигается, устраивать приток воздуха не понадобиться. Еще одно положительное качество – топливный материал в баню не заносят, чистоту будет поддерживать проще.

  • Печку располагают у несущих стен, а топку выводят на улицу. Монтаж печного устройства с топливной частью, которая расположена за пределами постройки – хороший вариант, если в качестве энергоносителя будет использоваться угольное топливо. В процессе горения от угля образуется огромное количество пыли.

Топка выходит на внешнюю часть бани - это наиболее безопасный вариант
На нашем сайте Вы можете ознакомиться с самыми популярными проектами бань от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Подготовка напольной поверхности

Установка банной печи на деревянный пол будет производиться без разборки перекрытия.

Ход работ:

  • На полу с соблюдающими правилами и нормами делают разметку будущего местоположения печки. Далее устанавливают предтопочный защитный лист. Размеры, которого равны 50 см в ширину и 70 см в длину. Защитный элемент бывает латунный, медный или стальной, размещают его перед дверцей топки.

  • Каждая методика установки рассматривается профессионалами в отдельности, исходя из индивидуальных особенностей. Например, если дверца металлической печи выходит на улицу либо в смежное помещение, понадобится дополнительная заливка бетонной смесью или укладка тротуарной плитки.

  • Плиту минерита требуемого размера укладывают на пол.

  • Шамотные или красные полнотелые кирпичи выкладывают в два ряда. Перед процессом укладки кирпичи погружают в емкости наполненные водой. При строительстве применяют огнеупорную смесь. Каждый ряд выставляется по уровню. Должно получиться монолитное основание с функцией предохранения пола от возгорания. Готовый «Подиум» по высоте не превысит 20 см.

Основание для банной печи из шамотного кирпича
  • При помощи термостойкого клея на горизонтальную кирпичную поверхность крепят защитный лист или керамогранитную плиту, которая способна выдержать высокую температуру и отлично смотрится в сооружении. Сборка и установка печного оборудования производится на основании через двое суток после его сооружения.

  • На пол перед топкой прикрепляют стальную панель.

Технология допускает монтировать печь на основание из минерита, базальтового картона, который сверху накрывают стальным листом или керамогранитом. Поверхность пола под очагом нагревается намного меньше, чем расположенные близко к нему стены. Поэтому пренебрежение правилами пожарной безопасности не допустимо.

Особенности монтажа на деревянный пол

Процесс установки металлической печи зависит от прочности досок и массы отопительного агрегата. Например, если он весит до 700 килограмм, установка дополнительного фундамента не понадобится. Для расчета общей массы отопительного агрегата берут данные по весу печного устройства, объему камней, емкости для воды с учетом заполнения, массу дымохода и защитного экрана. Бывают такие варианты жаростойкого основания:

  1. Прослойка из базальтового картона и асбеста покрывается стальным листом.

  2. Металлический защитный элемент на полу можно заменить кирпичом, натуральным или искусственным камнем.

  3. Плитка из керамики или керамогранита.

При установке на деревянный пол на нем обязательно делают огнеупорное покрытие

Установка банной печи должна производиться на защитном основании, которое равняется минимум от 40 сантиметров в ширину. Такой монтаж осуществляется перед топливным порталом для предупреждения проникновения на поверхность пола банного помещения искр.

Дополнительные противопожарные барьеры

Для защиты деревянных перегородок, перекрытий, отделки из дерева в парилке делают «разделку» из несгораемых изделий. Кладут высококачественную кладку кирпича, при этом, система не привязывается к кладке печи. Разделка производится в таких зонах:

  • дымоход расположенный горизонтально проходит сквозь перекрытие. Кирпичную кладку привязывают к укладке каменного дымохода;

  • рядом с кирпичной печкой, которая будет занимать пространство в межкомнатном простенке, следует заполнить противопожарные зазоры. Разделка производится по вертикали по всей высоте теплового агрегата и его дымохода;

Вокруг печи в межкомнатном простенке должны бытьза полнены все зазоры
  • теплогенератор расположен в бане, а его дверца выходит в соседнее помещение, вокруг канала топки также монтируют защитные стройматериалы.

Для прокладки дымового канала применяют керамические изделия, металл, асбоцементные и бетонные панели. Используют проходную трубку или монтируют короб, заполняют их негорючим материалом – базальтовой ватой. В нижней зоне железный узел прохода трубы подшивают нержавеющей сталью.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа каминов и печей. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Тепловые экраны

Как установить печь в бане на деревянный пол и защитить деревянные перегородки от высоких температур? Для стальных и чугунных агрегатов применяют экраны таких типов:

  • Противопожарные защитят дерево от возгорания, обугливания. Материал монтируется на поверхность стены, в некоторых случаях через термоизоляционные вставки. Выкладывают кирпичное покрытие или облицуют природным камнем, керамической плиткой. Другой вариант – монтаж железного листа на перегородки и потолок. Рекомендуется применять нержавеющую сталь, которая прикрепляется к доскам с проложенной термостойкой прокладкой или сверху слоя можно уложить базальтовый картон.

По бокам от печи могут быть выложены кирпичные барьеры
  • Защитные виды предохраняет пользователей от различных ожогов контактного и дистанционного происхождения. В данном варианте производится облицовка самой топки, с обязательным обустройством воздушной прослойки 3-7 см. Толщина отделочного материала составляет полкирпича, но некоторые строители производят кладку используя четвертую часть от целого кирпича. Железный экран при установке печки также прикрепляется на определенном расстоянии от корпуса.

Деревянную стену и пол могут защищать металлические щитки
  • Напольный тепловой экран, изготовленный из стального полотна, защитит доски расположенные вблизи отопительного устройства. Рекомендуется применять лист размером 70х50 см, крепят его вдоль фасадной части топки, при этом между деревянным полом и металлом прокладывают слой теплоизоляционного стройматериала. Подойдет базальтовый или асбестовый картон.

Помимо защитных качеств экран придаст печному агрегату завершенный внешний вид.

Важно! Противопожарную конструкцию создают из асбестосодержащих панелей или стальных листов. Огнеупорные приспособления в 90 % вариантов делают из кирпича, что не подходит для деревянного напольного покрытия из-за большого веса. Поэтому в таком варианте понадобится снять доски и залить фундаментное основание по размеру, которое равно периметру экрана.

Об особенностях установки печи в бане смотрите в видеоролике:

Это может быть интересно! В статье по следующей ссылке читайте про печь барбекю из кирпича.

Заключение

Печное устройство является важным элементом любой бани. Поэтому от топки зависит обеспечение оптимальной температуры, быстроты нагрева воды и получения требуемого количества пара. Применяются конструкции из кирпича или стали, которые работают при помощи газа, дров, жидкого топлива и электроэнергии. Функциональные качества и показатели мощности подбираются с учетом размеров банного помещения для создания определенного температурного режима. Установка печи должна быть произведена с соблюдением всех инструкций, в противоположном варианте имеется риск получения малоэффективного и небезопасного приспособления.

Оцените статью, мы старались для Вас

m-strana.ru
