Как закручивают винтовые сваи - Всё о фундаменте

Как закрутить винтовые сваи своими руками? Пошаговый алгоритм действия с описанием и советами

Свайный фундамент в некоторых случаях – единственное доступное решение. Но как закрутить винтовые сваи своими руками, знают, пожалуй, немногие. Причем некоторые люди считают, что без дополнительного специального оборудования с этой задачей справиться, просто невозможно.

Поэтому застройщики, стремящиеся большую часть работ выполнить самостоятельно, чтобы максимально сэкономить на бюджете строительства, нередко начинают рассматривать варианты аренды оборудования. А то и сомневаться, по силам ли им будет заложить фундамент без профессионалов. Эта статья призвана, во-первых, развеять сомнения: сваи ввинтить можно, только не в одиночку, а с помощью помощников. А во-вторых, предупредить: работа эта тяжелая, требующая точного расчета и хорошей физической подготовки.

Как закрутить винтовые сваи своими руками. мы узнавали у людей, которые с успехом возвели дома на таком основании. Предлагаем вам их опыт, чтобы вы знали, какие трудности ожидают, к чему надо быть готовым и с чем придется столкнуться.

Немного теории: грунт

Свайный фундамент можно возвести практически на любой земле, кроме скал. А на некоторых типах почвы только он и способен обеспечить вас надежным жильем. При вкручивании свай, даже если грунт на участке не скальный, могут возникнуть проблемы с уходом сваи с расчетной линии. Связано это со столкновением винта и препятствия, которым может оказаться камни и крупные корни (реже – неопознанные залежи от предыдущих поколений хозяев данного участка).

Если камней много, и их залегание неглубоко, от свайного фундамента придется отказаться. Если осколочные породы фрагментарны, на земле в большинстве случаев такой тип основания заложить можно. Хозяину, не знакомому с характером грунтов на участке, придется заняться бурением: несколько скважин в разных местах прояснят их состав. К тому же скважины можно начать бурить в месте закладывания дома.

Винтовые опоры производятся самых разных размеров. Определимся, какие сваи нужны под ваше строение.

  • Типовые в диаметре колеблются в диапазоне 47-108 мм. Более толстые уже делаются и привозятся под заказ. Диаметр до 76 мм – это опоры под забор или вспомогательные при укреплении зданий.
  • Под легкие небольшие дома и каркасные конструкции можно пустить сваю с сечением в 90 мм и выше.
  • Наиболее ходовой из стандартных является диаметр в 108 мм. Одна свая выдерживает вес в 3,5 тонны. То есть фундамент на таких опорах выдержит достаточно крупное строение – кроме двухэтажных (и выше) каменных.
  • Длина сваи в минимуме должна равняться глубине промерзания. В среднем это 1,5 метра. Однако берутся опоры более длинные – проще и надежнее подрезать ее, чем нарастить. Наиболее популярны 2-2,5-метровые экземпляры.

Без любого из ниже перечисленных орудий труда обойтись не получится.

  • Лопата. Ведутся земельные работы, без нее – никуда.
  • Уровень, на магните. Его нужно приспособить на сваю, чтобы контролировать вертикальность ее вхождения.
  • Гидроуровень для выравнивания горизонталей.
  • Рулетка.
  • Лом – послужит основой для рычага.
  • Рычаги для завинчивания: два отрезка трубы, примерно в 5 см диаметром и 2,5 м длиной.
  • Садовый бур. Им не только проводится проверка почвы, но и проделывается стартовая ямка под сваю.
  • Шпагат для разметки.
  • Болгарка с кругами (ею подрезаются установленные опоры).
  • Плюс удлинитель для обеспечения аппаратуры электроэнергией или генератор, если розетки поблизости нет.

Делается точная разметка будущего фундамента и расположения опор под него.

  • Буром намечаются лунки. Они должны соответствовать двум условиям: быть менее глубокими, чем намеченное вхождение сваи, и диаметр иметь меньший, чем опора. Иначе винт сваи не закрепится в грунте.
  • Установка опор начинается с углов. Свая помещается в лунку, на ней закрепляется уровень-контролер. В сваю вставляется лом, и начинается завинчивание.
  • По мере того, как свая вгрызается в землю, закручивать ее становится тяжелее. Когда прокрутить только ломом уже невозможно, на него надеваются трубы-рычаги. Налегать на них нужно с одинаковым усилием обоим участникам, иначе уход с вертикали и от отмеченной точки расположения будет увеличиваться.
  • Сама по себе технология проста. Однако ровно и точно ни одна свая не войдет: разное сопротивление грунта, мелкие препятствия отклоняют ее в стороны. В ход идут хитрости, разработанные опытными свайщиками.

Тонкости и нюансы

Сложности с вкручиванием винтовых свай могут быть связаны либо с отклонением опоры от вертикали, либо с отказом ее входить в землю, когда она на что-то наткнулась. Победить проблемы можно следующими способами.

  • При отклонении опоры от вертикали ее верх заваливается в сторону, куда она смещается, и свая вворачивается несколько оборотов в таком положении. После она выпрямляется и проверяется правильность ее положения. Если свая уже стоит ровно, вкручивание продолжается в штатном режиме. Если она все еще не вертикальна – процедура повторяется.
  • Если винт наткнулся на препятствие, первое, что можно попробовать сделать – усилить давление. Скрежет, сопровождающий ввинчивание, пугать не должен: если свая с сопротивлением, но входит на место, значит, препятствие попалось такого рода, которое она в состоянии разрушить.
  • Отсутствие продвижения свидетельствует о том, что скальный обломок крепкий. Свая извлекается из земли, и предпринимаются попытки вытащить его на поверхность.
  • Если свая вкручена совсем ненамного, но уже застряла, скорее всего, она уперлась в слой твердой глины. Можно попробовать хотя бы частично пройти его буром.

В случае. когда опора не прошла глубину замерзания, но, ни победить препятствие силой, ни извлечь его невозможно, сваю оставляют не полностью вкрученной – если она вошла, хотя бы на метровую глубину и не является угловой. Да, она держать будет не так стойко, как остальные, но среди 20-30 соседок одна недостаточно глубоко вошедшая свая погоды не сделает. Она просто обрезается по уровню, когда все опоры вкручены.

Игнорировать опору, севшую меньше, чем на метр, нельзя: может поехать все строение. Особенно тревожный симптом – несколько таких свай. Выхода из ситуации может быть два: либо нанимать спецтехнику для ввинчивания их на нужную глубину (что довольно дорого), либо оборудовать другой фундамент (что означает еще большие потери). Однако такие случаи редки: зная, как закрутить винтовые сваи своими руками, и проведя качественную предварительную разведку, люди обычно пусть с трудом, но справляются с задачей.

  • Канадская технология строительства домов своими руками. Что нужно знать и учесть
  • Как утеплить свайный фундамент деревянного дома? Пошаговое руководство
  • Какой фундамент лучше для каркасного дома? Сравниваем несколько вариантов
  • Какой нужен фундамент под дом из пеноблоков? Правильные варианты с описанием

Технология закручивания винтовых свай

В частном строительстве зачастую практикуется возведение фундамента винтового типа. Его востребованность обусловливается возможностью самостоятельного осуществления всех этапов без привлечения специалистов даже при минимальных навыках, а завершить все работы можно всего за один или несколько дней.

Одной из наиболее значимых задач является постижение технологии закручивания винтовых свай – основы подобных фундаментов.

Что понадобится для работы?

Технология закручивания винтовых свай является довольно простой, но предварительно потребуется подготовить все необходимые инструменты и материалы.

Среди необходимых материалов должны обязательно присутствовать:

  1. Сваи винтового типа. Они подбираются в зависимости от особенностей фундамента, а также площади, веса и размеров будущей постройки. Предварительные расчеты крайне важны, поскольку именно от их точности будет зависеть прочность и надежность фундамента, по этой причине данный процесс лучше доверить квалифицированным специалистам в области строительства.
  2. Оголовки 25х25см, но некоторые варианты фундамента исключают их наличие.
  3. Колышки, которые будут использоваться для разметки строительной площадки.
  4. Металлические трубы длиной не менее 2-3 метров, которые будут надеваться на лом, и выполнять функции рычагов.
  5. Мелкозернистый песок.
  6. Бетон и емкость, в которой будет осуществляться его замешивание.
  7. Вода.
  8. Антикоррозийные средства для обработки швов.

Инструменты

Инструменты должны быть заготовлены в соответствии со следующим списком:

  1. Лопатка.
  2. Рулетка, ее длина должна быть не менее 20 метров.
  3. Надежный металлический лом.
  4. Строительный маркер, не стирающийся с металлических поверхностей.
  5. Водяной и магнитный уровни.
  6. Болгарка с дисками, которые могут работать по металлу.
  7. Оборудование для проведения сварочных работ.
  8. Генератор, если отсутствует постоянный источник электропитания.
  9. Бур соответствующего диаметра.

Этапы установки свай

Для установки винтовых свай рекомендуется найти себе несколько помощников, основные этапы проводимых работ подробно описываются ниже.

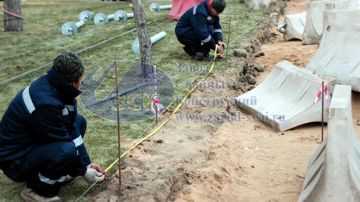

Разметка свайного поля

Предварительно осуществляется разметка строительной площадки, на котором будут устанавливаться сваи:

  1. Для осуществления разметки можно использовать деревянные колышки, которые забиваются в грунт.
  2. Важно правильно определить расстояние между сваями, оно не должно превышать 3 метров. В противном случае фундамент не будет достаточно прочным и надежным, а обвязочный брус начнет провисать на отдельных участках.

Выставление периметра

Другим важным подготовительным этапом является выставление периметра, для этого первоначально нужно вычислить показатели диагонали.

Осуществляется это следующим образом:

  1. Формула для расчета диагонали: a 2 +b 2 =c 2 .
  2. Показатели aиb – это длина основной и боковой стороны периметра.
  3. Расчет диагоналей позволяет точно определить расположение углов по периметру дома, в этих местах должны быть установлены колышки.

Закручивание угловых свай

Данный этап осуществляется с обязательным выполнением следующих основных правил:

  1. Закручивание угловых частей конструкции осуществляется строго по центру бруса.
  2. В случае, когда размеры постройки даны по его краям, половина показателя ширины бруса вычитается с каждой стороны.

Закручивание остальных свай

Остальные винтовые сваи закручиваются в соответствии со следующим алгоритмом действий:

  1. Первоначально готовится и выкапывается небольшой приямок в предварительно отмеченном месте.
  2. Рекомендуемая глубина приямка равняется половине метра, иногда она может быть увеличена на 20см.
  3. Минимальная глубина вкручивания винтовых свай в землю составляет 1,7 метра, в противном случае они могут начать вылезать наружу во время сильных морозов.
  4. Процесс вкручивания проводится вручную, но для его упрощения можно привлечь специальную технику.
  5. На конце каждой сваи присутствует отверстие, в которое нужно вставить лом.
  6. На лом с каждой стороны надевается по металлической трубе с большим диаметром, что позволяет создать рычаг.
  7. Магнитный уровень монтируется непосредственно к винтовой свае, во время установки нужно следить, чтобы уровень наклона составлял не более 1,5-2°. В противном случае нагрузки начнут распределяться неравномерно, что приведет к деформации.
  8. Закручивание осуществляется при помощи созданного рычага.

После завершения закручивания следует произвести обрезку в соответствии со следующими правилами:

  1. Для обрезки используется болгарка, в данном процессе задействуется гидроуровень.
  2. Длина обрезки не должна быть меньше 10см, поскольку этот показатель соответствует глубине отверстия, в которое вставлялся лом для создания рычага.

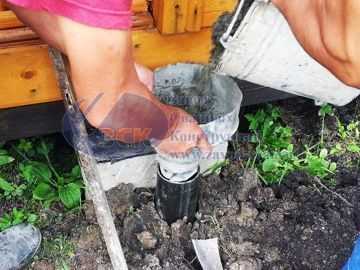

Бетонирование

Сразу после обрезки следует провести бетонирование, для этих целей рекомендуется применять цементно-песочный раствор маки М150. Данная процедура является обязательным условием, направленным на устранение кислорода из свайного ствола, что является профилактикой коррозии.

Установка оголовков

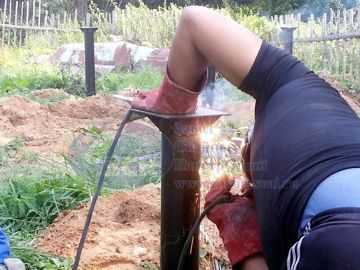

На финальной стадии происходит установка оголовков, этот процесс состоит из следующих этапов:

  1. Оголовки надеваются сверху на винтовые сваи.
  2. Приваривание осуществляется при помощи сварочного аппарата, осуществлять это нужно осторожно, не забывая об обеспечении собственной безопасности.
  3. Оставшийся после сварки шов тщательно зачищается, после чего его следует обработать специальным антикоррозийным средством.

Всем этапам, описанным в статье, необходимо уделить особое внимание и не экономить на расходных материалах. Подобный фундамент, возведенной с полным соблюдением технологии, будет надежно служить не одно десятилетие.

Как закрутить винтовые сваи

Одним из самых доступных решений в строительстве является свайный фундамент. Как закрутить свои знают далеко не многие. Поэтому возникло ошибочное мнение, что для осуществления этого процесса необходимо наличие дополнительного специального оборудования.

Большой выбор свай и свайных фундаментов вам могут предложить на сайте svayvintovye.ru. Там вы сможете найти их разные виды, по разной стоимости, а также готовые свайные конструкции.

Процесс вкручивания свай

Он включает в себя такие этапы:

    1. Делаем точную разметку для будущего фундамента. Лунки намечаются с помощью бура. Для них необходимо присутствие следующих условий: быть неглубокими, и обладать меньшим диаметром, чем сама опора.
    2. Устанавливать опоры следует из углов. Сваю необходимо поместить в лунку, а на ней закрепить контрольный уровень.
    3. Чем глубже свая ввинчивается в землю, тем физически тяжелее становится это делать. Когда делать ломом это становится уже практически невозможно, то вместо него на сваю надеваются специальные трубы с рычагами.
    4. Технология не отличается особой сложностью. Если свая не входит в землю ровно и точно не следует этого пугаться. Это вполне нормально и закономерно. Поэтому опытными свайщиками было разработано несколько советов и хитростей, чтобы этого избежать.

Хитрости и тонкости вкручивания свай

Чаще всего сложности и непредвиденные ситуации при вкручивании свай возникают в таких случаях:

  • отклоняется вертикальная опора;
  • возникает помеха в грунте, которая мешает дальнейшему продвижению сваи.

Для того, чтобы устранить эти помехи свайщики советуют сделать следующее:

  • если опора отклоняется от вертикального положения необходимо сделать несколько обратных прокручиваний. После этого сваю следует выровнять и продолжить вкручивание в обычном режиме;
  • если на пути в земле вы наткнулись на какое-то препятствие, то можно в этом случае, усилить давление. Если это не принесло желаемого результата сваю необходимо полностью выкрутить, а скальный осколок или другую помеху необходимо постараться вытащить из земли;
  • когда свая вкручена на совсем неглубокое расстояние, а вы почувствовали некое сопротивление, скорее всего, что вы добрались до слоя твердой глины. Вкручивание в данном случае прекращать не следует.

Для того, чтобы ввинтить сваи вам будет необходима помощь со стороны. Поэтому запаситесь несколькими помощниками. Работа эта будет тяжелой и требует хорошей физической силы и точного расчета.

О том, как закрутить винтовые сваи, показано на видео:

Источники: http://remtra.ru/194-kak-zakrutit-vintovye-svai-svoimi-rukami-poshagovyy-algoritm-deystviya-s-opisaniem-i-sovetami.html, http://okarkase.ru/konsturkciya-doma/fundament/texnologiya-zakruchivaniya-vintovyx-svaj.html, http://mrokna.ru/stroit/kak-zakrutit-vintovyie-svai.html

1pofundamentu.ru

Технология завинчивания винтовых свай в грунт

Технология применения винтовых элементов сегодня довольно широко развита. Однако в России такие конструкции стали популярны не так давно. В настоящее время они прогрессивно набирают свою популярность, и фундаменты из свай занимают свою законную нишу в современном строительстве. Единственной проблемой для человека, остановившего свой выбор на этих материалах, становится завинчивание винтовых свай в процессе строительства.

На специализированном рынке можно найти модели самых разных размеров, имеющие различную несущую мощность и изготовленные предприятиями разных стран. Важно подробно изучить основные нюансы процесса установки. Только ознакомившись с закономерностями работы, можно приступать к самостоятельному монтажу новых элементов.

Что важно решить в начале работы?

Установка свай

Использование свай – это новейшая прогрессивная технология и для ее успешного применения подходить к процессу нужно со всей серьезностью. Рассмотрим, какие аспекты важны для успешного осуществления процесса:

  1. Анализ грунта – конечно, сложно встретить тип почвы, который был бы непригоден для подобных работ. Однако обилие камней и прочих массивных инородных компонентов в почве могут привести к выходу свай из общей линии. В таких ситуациях необходима дополнительная коррекция расположения элементов;
  2. Выбор диаметра и длины свай – общеустановленный диаметр свай составляет от 47 до 108 мм. Элементы иных диаметров можно выполнить по индивидуальному заказу. Меньший диаметр применяется при строительстве различных конструкций и заборов. Более мощные модели используют для возведения домов и укреплений различного типа;
  3. Инструменты для установки – об этом нужно позаботиться заранее, поскольку в процессе работы необходимое оборудование может понадобиться в любой момент;
  4. Проведение разметки – ее необходимо провести особенно тщательно. Для этой цели понадобится шпагат и армированные прутья. От правильно проведенной разметки напрямую зависит качественное выполнение всех последующих действий.

Только после принятия во внимание указанных нюансов можно смело приступать к началу возведения.

Технологические аспекты процесса завинчивания

Ввинчивание сваи

Существует несколько основных вариантов выполнения подобных работ. Завинчивание винтовых свай вручную – самое трудоемкое решение проблемы. На практике такая установка – это сложная последовательность технологических действий. Этот процесс сопряжен с использованием специализированной техники и применением ряда особых умений и навыков.

Самостоятельное завинчивание подразумевает высокую ответственность и множество различных рисков. Наиболее часто такой вариант используют, если речь идет о конструкциях небольшого размера.

Выбирая для себя ручное завинчивание винтовых свай, нужно учитывать ряд определенных моментов:

  • При расчете готового фундамента важно учитывать габариты конечной постройки;
  • Необходимо тщательно проанализировать тип и основные характеристики грунта;
  • Важно рассчитать глубину промерзания почвы;
  • Большое значение имеет вероятность подхода грунтовых вод;
  • Мощностная нагрузка на сваи определяет их количество и диаметр;
  • При необходимости выравнивания свай должен оставаться запас для их подрезки.

После расчета общего количества необходимых материалов можно приступать к началу установки. Первоначально важно провести разметку площадки. Для этого план сооружения разделяют на прямоугольные участки.

Закручивание винтовых свай любым выбранным способом предусматривает изначальную подготовку территории, включающую в себя уборку строительного мусора, подведение электроэнергии и технической воды, подготовку подъездных путей, уборку снега при выполнении работ в холодное время года.

Монтаж винтовой сваи

Ручной метод чаще используют тогда, когда применить специализированную технику нет возможности (не позволяет характер территории или нет подъезда) или если использование таковой в конкретном случае нерентабельно. Чаще это имеет место при возведении фундамента для беседок, строительства бани, забора, дачных домиков. Ручной способ завинчивания предусматривает наличие как минимум двух помощников. Никакое специализированное оборудование при этом не применяется. Единственное приспособление, которое необходимо для работ – это стальной лом или прут, который вставляют в имеющееся в свае отверстие и используют в качестве рычага. При этом сваи устанавливают соответственно проведенным разметкам в строго вертикальном положении. После этого двое помощников берут за концы импровизированного рычага и, продвигаясь по кругу, ввинчивают конструкцию в грунт. Важно, чтобы глубина погружения опоры была не меньше глубины промерзания грунта. Это служит залогом надежности и долговечности конструкции.

Для упрощения самостоятельной установки элементов конструкции можно также использовать подручные инструменты. В частности имеет смысл воспользоваться обыкновенной дрелью. В дополнении к ней понадобится устройство для закручивания болтов на колесах автомобилей (в лексиконе водителей «мясорубка»). Из этих инструментов изготавливается самодельный механизм для завинчивания. При этом к «мясорубке» приваривается дополнительная головка стандартного диаметра, которая и фиксируется к оголовку сваи. Затем, используя крутящий момент дрели, проводится завинчивание элемента в грунт.

Механизм ручного завинчивания, по сути, не представляет собой ничего сложного. Для оптимально точного и удобного монтажа можно предварительно сделать лунки в грунте. При помощи уровня необходимо контролировать смещение сваи в пространстве и своевременно устранять погрешности. В случае разного уровня погружения сваи после окончания работ верхний уровень свай обрезают при помощи «болгарки».

Альтернативные методы установки свай

Установка винтового основания

Однако не все выбирают для себя этот бюджетный, но, тем не менее, довольно трудоемкий способ. Выполнить работу по установке свай можно с аналогичной экономией средств, затратив при этом минимум физических сил. Такое возможно, если использовать редуктор для завинчивания винтовых свай. Механизм функционирования такого устройства чаще гидравлический. В специализированных магазинах можно выбрать как самоходные редукторы с высокой мощностью двигателя, так и модели меньшей мощности, более актуальные для малогабаритного строительства.

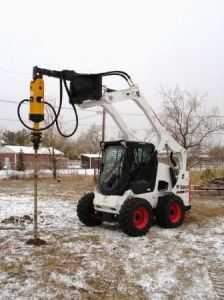

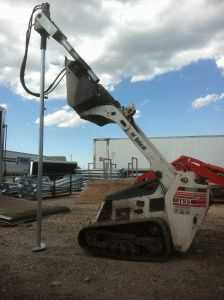

Еще одним альтернативным вариантом вкручиванию вручную является применение специализированного бурового оборудования. Такой вариант значительно упрощает процесс, однако он чреват допущением некоторых погрешностей в работе. Выбор вида и мощности используемого оборудования также остается за застройщиком.

Установка для завинчивания винтовых свай может быть довольно компактной. Примером такого оборудования служит УЗС№1. Она легко транспортируется в обычном легковом автомобиле, но при этом обладает достаточной мощностью даже для работы в холодное время года. Монтаж при помощи подобной установки не требует особых навыков, и технически легко выполним с участием одного-двух человек. УЗС1 имеет вращатель гидравлического типа, который устанавливают в основание ствола сваи. Затем данная конструкция фиксируется в определенной точке монтажа и после включения установки свая вкручивается в грунт.

Естественно для монтажа габаритных фундаментов такие установки малопригодны. В таких случаях более оправдано применение более тяжеловесной техники, которая позволяет быстро и надежно устанавливать модели с лопастями больших диаметров. При этом если планируется применение специализированных установок, важно заранее обдумать и подготовить пути подъезда транспорта к строительной площадке.

Если есть техническая необходимость, тяжеловесное устройство для завинчивания винтовых свай может быть установлено на тяжелую грузовую технику, что облегчает его доставку к месту проведения работ. Однако это сопряжено с дополнительными функциональными трудностями и материальными затратами.

Внимание к мелочам – залог успеха!

Кроме технических аспектов ввинчивания свай в грунт для успешного завершения подобных работ необходимо обратить внимание и на ряд нюансов, которые важны для качественного завершения процесса. Для надежности готового фундамента необходимо обеспечить антикоррозионное покрытие той части сваи, которая расположена на границе грунта и воздуха. Типы подобного покрытия также могут быть самые разные. Например, при установке своими руками часто применяют нанесение двух слоев покрытия. Холодная оцинковка и битумная мастика в комплексе обеспечивают максимальную защиту конструкции от коррозии.

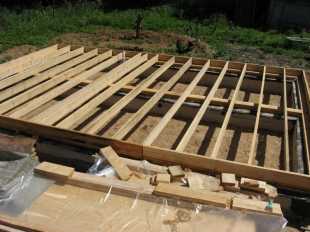

Еще одним мероприятием по усилению прочности конструкций считается бетонирование. Эта процедура выполняется методом заливки в просвет свай приготовленного бетонного раствора. После проведения данных действий можно завершать процесс обвязкой конструкции брусом или досками. Однако этот этап несет в себе скорее косметическую функцию и его выполнение зависит от индивидуальных пожеланий строителя, как и выбор собственно метода завинчивания.

Любая электромашина, безусловно, делает процесс установки проще и быстрее. Однако следует учитывать погрешности при работе техники, затраты на ее обслуживание и наличие дополнительных навыков при использовании специального оборудования.

Винтовые сваи – новейшая технология в современном строительстве

Сегодня применение винтовых свай – это не дань новомодным тенденциям, это проверенная и отработанная технология, позволяющая максимально надежно и просто создавать качественные конструкции.

Правила завинчивания подобных элементов отработаны на примере многочисленных объектов гражданского, военного и промышленного строительства. Винтовые фундаменты несут в себе огромную материальную выгоду для застройщиков, что делает их особенно актуальными в условиях современной экономики. Практичность и прочность данных конструкций выводит их на достаточно высокий уровень использования практически во всех отраслях строительства.

При этом вопрос выбора способа монтажа остается прерогативой каждого человека. Завинчивание винтовых свай машиной, как и установка их вручную имеет свои особенности, преимущества и недостатки. Поэтому в каждой определенной сфере предпочтителен свой способ установки. Однако независимо от выбранного метода монтажа бесспорными остаются надежность, прочность и немалая экономическая выгода винтовых свай.

nafundamente.ru

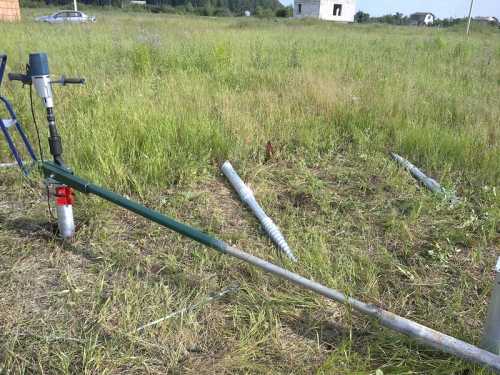

Закручивание винтовых свай дрелью

Приветствую вас у себя на сайте! Сегодня поговорим про закручивание винтовых свай дрелью с помощью нескольких приспособлений. Кое-что нужно будет купить, а что-то изготовить самому.

Что потребуется?

  • Дрель. Она должна быть мощной — не менее 1000 Вт. Желательно, чтоб она была еще и тихоходной, имеющей максимальные обороты не 3000 в минуту, а 600. Такие аппараты сами по себе уже имеют довольно большой крутящий момент. Подойдет, например, такой вариант.
  • Мультипликатор. Это устройство с редуктором, предназначенное для увеличения крутящего момента в десятки раз. Используется для ремонта грузовых автомобилей, где требуется заворачивать болты и гайки с большим усилием. Дальнобойщики эту штуку еще называют мясорубкой, так как у нее приходится аналогично вращать ручку. Также может называться ручным гайковертом. Подойдет, например, вот такой агрегат. Как видно, цена не очень высокая — всяко выгоднее, чем заказывать спецтехнику. При этом увеличивает тягу в 58 раз.
  • Сварочный аппарат. Он понадобится для сварки при изготовлении некоторых приспособлений.
  • Стальные трубы. Понадобится кусок около 30 см длиной и внутренним диаметром чуть больше, чем внешний у безоголовочных свай. Если они у вас с оголовками, то этот кусок не нужен. Еще одна труба будет необходима, чтобы использовать ее в качестве упора, благодаря которому будет вращаться свая, а не мясорубка. Диаметр ее должен быть около 4 см, а длина — метров 4-5, чтобы обеспечивать необходимый рычаг.
  • Швеллер. Нужен обрезок длиной около 20 см и шириной чуть больше диаметра упорной трубы.
  • Толстая стальная пластина. Она используется при изготовлении переходника как для свай с оголовком, так и без.
  • Болты каленые и гайки к ним. Применяются для соединения всех узлов воедино. Потребуются именно каленые, потому что обычные не выдерживают. Приобретать такие надо не в отделах крепежа, а в автозапчастях.
  • Болгарка. Пригодится для резки металла при изготовлении необходимых частей конструкции.
  • Гаечные головки с посадкой на 1 дюйм. Если закручиваете сваи как с оголовком, так и без, то потребуется три штуки. Если только один вид, то две.

Как собрать и работать?

Сначала необходимо доработать мультипликатор. У него есть чересчур длинная ручка, которая будет мешать. Поэтому ее надо спилить до уровня, показанного красной линией на рисунке ниже.

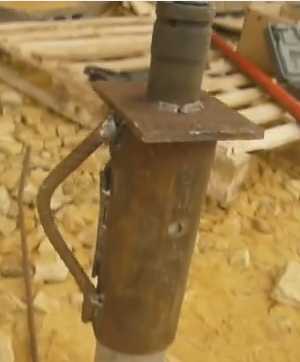

Теперь изготовим переходники. Для свай с оголовком берем стальную пластину, выпиливаем ее под размер оголовка. Далее просверливаем в ней отверстия также, как на оголовке. А посередине привариваем гаечную головку четырехгранником наружу.



Для изготовления адаптера к безоголовочной свае берем подготовленный обрезок трубы и привариваем к нему с торца стальную пластину, к которой затем привариваем гаечную головку четырехгранником наружу. После этого в адаптере сверлится сквозное отверстие, совпадающее с отверстиями сваи.

Также к переходнику сбоку можно приварить петлю из арматуры, чтобы имелась возможность трубой осуществить ручную докрутку, если вдруг усилия дрели не хватит, например, из-за чрезмерной плотности грунта. Под петлю желательно наварить еще и пластину для усиления.



Для соединения мясорубки и дрели в еще одну гаечную головку нужно вставить болт с подходящей по размеру шляпкой, и прихватить его сваркой.



Длинная труба будет служить в качестве упора. На ее краю надо просверлить два отверстия под болты. В швеллере также сверлятся два отверстия на том же расстоянии друг от друга, чтобы его можно было соединить с трубой.



Теперь, чтобы начать работать, делаем небольшую лунку под сваю, чтоб она могла самостоятельно стоять, и вставляем ее туда. Затем, используя каленые болты, крепим на нее подходящий переходник. В случае, если она безоголовочная, для фиксации можно воткнуть стальную арматуру.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Далее вставляем в переходник мультипликатор, а затем на него надеваем дрель, в патрон которой уже зажат болт с головкой.

Теперь сделаем упор. К части ручки мультипликатора, оставшейся после спиливания, прикручивается швеллер вместе с вставленной в него трубой, которую можно при достаточной длине просто держать напарнику, либо упереть в любой предмет, плотно воткнутый в землю.

Вот собственно и все. Осталось нажать кнопку пуска и начнется постепенное погружение.

Как видите, ничего сложного в сборке самодельного электрического приспособления для закручивания винтовых свай нет. При этом денежные затраты будут меньше, чем если вызывать спецтехнику.

Читайте также:

instrument-tehnika.ru

Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

  • Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
  • Оголовки 250*250мм (если таковые предусмотрены проектом)
  • Колышки, для разметки свайного поля
  • Лопата
  • Рулетка
  • Маркер по металлу белый
  • Магнитный уровень
  • Водяной уровень или нивелир
  • Металлический лом
  • Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
  • Болгарка с отрезными дисками по металлу
  • Сварочный аппарат
  • Генератор (если на участке отсутствует электричество)
  • Цемент, песок, вода
  • Емкость для замешивания бетонного раствора
  • Антикоррозийное покрытие, для обработки сварного шва
  • А также помощники, в количестве трех человек.



Этапы установки винтовых свай:

1. Разметка свайного поля.



Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Выставление периметра.

Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.



3. Закручивание угловых свай.



Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.



4. Вкручивание остальных винтовых свай.

Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 - 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

Основная несущая способность сваи достигается только при упоре на достаточно мощный слой грунта. Закручивать сваи необходимо до их полной остановки. Пока свая входит, ее нужно крутить. Только когда она встала, что называется "намертво", и дальше уже не идет, можно считать ее правильно заглубленной.



В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 - 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.





5. Обрезка винтовых свай.

Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина – длина технологического отверстия).



6. Бетонирование винтовых свай.

После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри. (Нет кислорода – нет коррозии!)



7. Установка оголовков.

Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.



При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

www.zavod-svai.ru

Инструмент для закручивания винтовых свай

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

      Забивка свайного фундамента

  • Расчет

fundamentaya.ru
