Монолитный заглубленный фундамент

Все фундаменты в общем смысле делятся на мелко заглубленные и глубокого заложения.

Монолитный ленточный заглубленный фундамент

Монолитный заглубленный возводится тогда, когда нет возможности возвести фундамент мелкого заложения. Таким случаем, может быть момент, когда глубина промерзания грунта достаточно большая.

Заглубленный ленточный фундамент – это не что иное, как лента, ее заглубляют ниже имеющейся в данной местности глубины промерзания.

Этот вид конструкции используется чаще всего при возведении деревянных домов, небольших зданий из камня или же кирпича и бетона. Возможно также использование пенобетона, газобетона. Как правило, при такой конструкции возводят подвалы или цокольные этажи.

Данный типв основном подходит для:

  • Участков с достаточно низким уровнем грунтовых вод, он должен находиться ниже подошвы самой конструкции;
  • Участков для строительства с таким типом грунта как песок, суглинок или же глина;
  • Территорий с рельефом, возможно возведение на ровных участках или же с небольшим с уклоном.

Кроме того, рекомендуется использовать такой тип для строительства на склонах.

Ширину при возведение заглубленного фундамента, чтобы он смог удержать вес дома, можно рассчитать так. Толщину стенки закладывают немного больше толщины стен дома.

Для нормальных грунтов данных габаритов будет достаточно. А если грунт неоднородный, то здесь, конечно же, желательно обустроить подушку у основания самого фундамента. В итоге полученный заглубленный ленточный вариантдаст возможность устроить теплое подполье для гаража или подвала. Согласитесь — это очень удобно.

Основным недостатком является, конечно же, его стоимость. Стоит отметить, что иногда деньги расходуются зачастую напрасно, так как такого основания для большинства домов и строений вовсе не требуется.

Разновидности конструкций

Вообще все фундаменты можно отнести к одному из трёх возможных типов:

  1. Ленточный;
  2. Столбчатый;
  3. Плитный.

Первые два типа могут быть, как мелкого заложения, так и заглубленными. Так заглубленный ленточный армированный монолитный фундамент возводится тогда, когда здание имеет большой вес, а грунт не достаточно большую несущую способность.

Также заглубленный ленточный армированный монолитный фундамент возводится и тогда, когда грунтовые воды залегают на малой глубине относительно уровня земли. Именно в этих случаях заглубленные ленточные монолитные являются оптимальным типом фундаментов. Вообще все заглубленные фундаменты применяются при этих условиях.

Есть и ещё одно условие, которое требует применение только заглубленного фундамента, причём это условие не определяет типа фундамента, то есть не имеет значения, выберите ли вы заглубленный монолитный армированный вариант ленточного типа, или столбчатый заглубленны. Таким условием является степень морозного пучения грунта, на котором возводится заглубленный фундамент.

Ленточный фундамент с армированием

Заглубленные устраиваются на глубине порядка 1,5 м. Все конструкции мелкого заложения возводятся на глубине не больше 70 сантиметров, исключения составляют столбчатые, которые возводятся из ФБС колец, которые по высоте составляют 90 сантиметров. Что касается заглубленных фундаментов, то для них таких ограничений нет, можно возвести его и на метровой глубине.

Ленточный заглубленный фундамент может иметь разную ширину, что зависит от ширины предполагаемых стен. Это зависит от того, из какого материала будут возводиться стены. Ленточный может быть трёх типов по этому признаку:

  1. В одной вертикальной плоскости со стенами;
  2. Быть вдавленным в стены;
  3. Выпирать относительно стены.

Если говорить о материале, который используется при строительстве заглубленного фундамента, то тут есть выбор. Такие фундаменты могут возводиться и из кирпича, и из бетонных или железобетонных сборных плит. Может быть фундамент возведён и из бетона. При этом для увеличения его несущей способности, такой армируют.

Технология изготовления

Изготовление ничем не отличается от технологии возведения незаглубленного. Сперва нужно расчистить территории от различного мусора. Дальше следует провести разметку на местности.

При разметке столбчатого заглубленного фундамента используют верёвку и колышки, которые вбиваются туда, где будут располагаться столбы. Если разметка производится под ленточный, то колышки вбиваются туда, где есть углы или пересечение стен. Потом между этими колышками натягивается верёвка.

Дальше разметка делается ещё раз, но уже на некотором расстоянии от первой разметки. Это расстояние равно ширине ленты. Таким образом, получается как бы отчерченный контур будущей ленты.

После разметки производят рытьё траншеи. Глубина должна быть сантиметров на 10-20 больше, чем глубина заложения. Это связано с тем, что под ленту лучше положить песчаную или щебёночную подушку.

После этого в вырытой траншее устраивается опалубка, которая должна быть по ширине такой же, как ширина. С внутренней стороны опалубки доски должны быть хорошо обработаны рубанком.

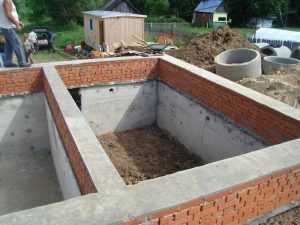

Заглубленный ленточный фундамент

После устройства опалубки можно заливать бетон. Лучше всего сделать это за один раз. Если не получается, то фундамент следует разбить на части вертикальными щитами, и заливку производить частями.

Если планируется устроить армированный вариант, то перед началом заливки следует изготовить и монтировать арматурный каркас, который, как правило, состоит из двух поясов армирования, соединённых между собой вертикальными перемычками, которые тоже изготавливаются из той же арматуры. При армировании используется арматура сечением 10-12 миллиметров.

После армирования и заливки бетона, конструкции надо дать время высохнуть. При нормальной тёплой погоде уже на 7-10 сутки разрешается снимать опалубку. После этого производится гидроизоляция и обратная засыпка. Гидроизоляция может производиться промышленным гидроизоляционным материалом.

Обратная засыпка производится грунтом лучшего качества, чем достали, или тем же грунтом.

Что ж, фундамент практически возведен, можно приступать к строительству собственного дома.

yegorka.com

Углубленный ленточный фундамент: армирование своими руками

Углубленный фундамент лентой своими руками – армирование

Ленточный фундамент является самым распространенным типом основания из-за относительно несложного процесса заложения и прочностных характеристик. Заглубленный ленточный фундамент используют только при острой необходимости: на пучинистых грунтах, и если вес окончательной постройки будет велик.

Такой фундамент выполняется в виде ленты с внутренним армированием – естественного продолжения всех капитальных стен строения. Укладывают его по всей длине стен ниже отметки промерзания грунта. В идеале заложение должно быть ниже этой отметки на 30-40 см.

Есть две разновидности подобного основания: монолитный тип, который заливается непосредственно на участке строительства и становится однородным каменным основанием; сборный тип, лента такого фундамента делается из отдельных блоков, выпускаемых на специализированных предприятиях.

Основные характеристики

Эскиз конструкции заглубленного фундамента с размерами

Ленточные основания имеют веские причины к существованию и применению. Они довольно популярны из-за многих положительных характеристик:

  1. Прочность. Ее большой запас делает фундамент идеальным основанием для постройки тяжелых конструкций в несколько этажей, выполненных из особо тяжелых материалов.
  2. Устойчивость к возникновению деформаций.
  3. Легкость в заложении. Фундаменты подобного типа считаются практически самыми простыми в исполнении.
  4. Возможность заложения на их основе самых разных типов зданий.
  5. Давно изученная технология создания и эксплуатации.

Такие фундаменты целесообразно применять только в особых случаях, когда другое конструктивное решение невозможно. На него уходит много материалов, среди которых бетон, песок и элементы армирования, и труда. Иногда больше пятой части всех работ по строительству связано именно с заложением подобного основания.

Стоимость фундамента достаточно велика, так как для работы нужно много помощников, потому что сделать его своими руками сложно.

Без помощи процесс строительства заглубленного основания будет длиться долгие месяцы.

Правильно и целесообразно будет применять заглубленный ленточный фундамент в следующих условиях:

  • строительство на скальных породах, пучинистых и стабильных крупнообломочных грунтах;
  • возведение здания в несколько этажей;
  • большой предполагаемый вес будущей постройки из тяжелых материалов;
  • желание иметь подвал, цокольный этаж и погреб.

Такие требования к грунтам исходят из необходимости хорошей опоры для фундамента, не каждый вид почвенной массы выдержит подобную нагрузку, в частности, это касается песков. Ленточный фундамент может выдерживать большие нагрузки, и если возводимое здание не предполагает большого давления на основу, то разумнее будет сэкономить средства, а не организовывать ненужный большой запас прочности.

Но если в строении предполагается цокольный этаж и подвал, то такой фундамент будет хорошим решением, потому что лента будет служить этим помещениям стенами, и на их возведении можно сэкономить. Легко будет своими руками устроить погреб ниже подвального помещения.

Требования к углублению

Чтобы срок эксплуатации основания не закончился раньше положенного, и не возникали проблемы с прочностью и образованием трещин, траншею делают ниже уровня промерзания грунта. Но как определить, какая точно высота нужна для ленты? Все глубины промерзания для регионов страны давно определены и внесены в требования СНиП. Именно оттуда и нужно брать информацию.

В среднем по России этот показатель будет составлять 1,5 метра. Для южных регионов – от 1 м, для более сурового климата около 2 метров. Поэтому средняя высота ленты варьируется от 1,2 до 2,2 метра, в зависимости также и от наличия подвала.

Этапы укладки заглубленного основания

Схематическое изображение с арматурной обвязкой

Ленточный фундамент, особенно углубленный, требует порядка в укладке, от которого нежелательно отступать. Только при точном соблюдении всех этапов можно получить основание, не подверженное растрескиванию, пучению и нехватки прочности.

Основные этапы укладки складываются из таких действий:

  1. Первым этапом будет создание проекта. Ленты фундамента располагаются под каждой капитальной стеной, необходим точный расчет расстояния между ними, веса и несущей способности. Если нет уверенности в собственных силах или нет необходимых знаний, то проще будет доверить эту работу знающему специалисту.
  2. Когда все площади и размеры высчитаны, нужно провести разметку территории. В обычных случаях ее можно сделать своими руками с помощью колышков и веревок, но если грунт неровный или на территории разметки есть уклон, то нужно привлечь к работе геодезиста, который разметит площадку с помощью теодолита.
  3. Далее выкапывают траншеи. Можно воспользоваться экскаватором с небольшим ковшом или лопатами и руками помощников.
  4. Укладывается подушка из песка и гравия и плотно утрамбовывается. Желательно пролить ее жидким цементным раствором для повышения прочности и оставить на 7 суток.
  5. Насыпается слой «тощего» бетона. Так называют бетон с большим количеством примесей. Время ожидания до момента, когда он наберет 50% прочности, составит также 7 дней;
  6. Проводят армирование. Арматуру вяжут сплошным каркасом с помощью проволоки диаметром 10-14 мм. Необходимо соблюсти в каркасе и вертикальное и горизонтальное армирование с шагом 30-50 см. Армирование иногда не проводят на стабильных грунтах, но в редких случаях.
  7. Устанавливают опалубку из прочных досок, чтобы влага из раствора не просачивалась в грунт, и не ослабляла прочность конструкции. Иногда можно использовать плотную полиэтиленовую пленку.
  8. Готовится бетонный раствор из цемента, песка и гравия в расчете 1:3:5 соответственно. Цемент берут марки М300 или М400. Примесей глины или земли в песке и гравии быть не должно.
  9. Далее заливают готовую смесь в опалубку. Проводить процедуру нужно за один раз, иначе можно получить стыки, которые заберут у фундамента часть прочности.
  10. Залитый бетон трамбуют вибратором или штыковкой – прокалыванием бетона в разных частях, чтобы убрать из него воздух.
  11. Последним этапом бетон выравнивают и сушат. Просыхает он неделю, затем на нем делают ростверк или укладывают несколько рядов кирпичей. В конечном итоге бетон «созреет» через 4-6 недель.

Подобный фундамент, особенно армированный, будет прочной основой для любого строения, если его правильно уложить. Однако затраты материалов и труда не всегда оправдываются. Прежде чем уложить такое основание, нужно точно убедиться, что более легких конструктивных решений нет. Если это так, то можно приступать к работе.


fundamentclub.ru

Заглубленный ленточный фундамент - расчет и особенности монтажа

Ленточный фундамент — это основание для несущих опор (наружных и внутренних капитальных стен и перегородок) здания в виде замкнутого железобетонного контура, которое частично погружено в землю. В соответствии с глубиной заложения подошвы определают типы фундамента— малозаглубленный и заглублённый. Заглубленный ленточный фундамент устанавливается для массивных конструкций на грунтах с низким уровнем промерзания.

Как определить глубину заложения

Соответственно, если планируется строительство лёгкого здания (садовый домик, хозяйственный блок, гараж и т. д.), достаточно мелкозаглублённого ленточного фундамента, а вот для тяжёлых каменных построек нужно более глубокое заложение подошвы, обеспечивающее опору на плотные слои почвы. Глубоко заглублённый фундамент стоит на непромерзаемых слоях и обеспечивает жёсткость всего строения, что так необходимо для тяжёлых конструкций.

Тема заглублённых лент достаточна противоречива. Например, стандартами строительства СССР было утверждено среднее заглубление на 50 см. Однако, уровень промерзания в разных регионах страны неодинаковый, также не учитывается наличие грунтовых вод и верховодки. При строительстве фундаментов глубже не значит лучше, твёрдые пласты почвы могут чередоваться с рыхлыми и в этом случае не обойтись без геологических исследований, которыми так часто пренебрегают в частном строительстве, желая сэкономить финансовые затраты. Нынешние строительные правила рекомендуют ЗЛФ при соблюдении мер по борьбе с морозным пучением.

В итоге глубина залегания ленты — непостоянная величина.

Факторы, влияющие на глубину подошвы

На определение глубины заложения подошвы влияет совокупность таких составляющих, как:

  • глубина промерзания почвы;
  • технологические решения;
  • конструктивные решения, а именно наличие подвального помещения, тип ленты фундамента: монолитный или сборный из ФБС;
  • геологическое заключение о характере грунта;
  • уровень грунтовых вод;
  • сейсмичность района;
  • наличие рядом зданий и сооружений;
  • рельеф местности;

fundamentaya.ru

Заглубленный ленточный фундамент: минимальное заглубление

Устройство фундамента.

Заглубленный ленточный фундамент монтируют при строительстве дома с подвалом или цокольным этажом. Он служит не только опорой для домостроения, но и стенами для помещений, находящихся ниже уровня земли. Глубокое заложение основания требуется при низком уровне промерзания грунта и на участках, имеющих перепад рельефа.

Для чего нужно заглублять фундамент

Фундаменты глубокого заложения устраивают на участках с пучинистой почвой, при строительстве массивных зданий, сооружений с подвальными, цокольными этажами и подземными гаражами. Обходится он довольно дорого за счет большого объема земельных работ и большого расхода строительных материалов.

Степень заглубления фундамента рассчитывают в зависимости от таких факторов:

  • тип почвы;
  • глубина промерзания;
  • близость грунтовых вод;
  • рельеф участка;
  • технические характеристики домостроения.

К неравномерной усадке приводят:

  • зимнее вспучивание;
  • малая плотность или неоднородность грунта;
  • большая нагрузка от массы домостроения.

Заглублять фундамент нужно ниже точки промерзания почвы на 200-300 мм. Если этого не сделать, грунт, расширяющийся во время морозного пучения, может вытолкнуть конструкцию наружу.

Износоустойчивость основания напрямую зависит от состава почвы на участке. Однородный плотный грунт предохраняет ленточные фундаменты глубокого заложения от неравномерной усадки.

Если пересекаются плотные и нестабильные слои, нужно очень тщательно рассчитать уровень залегания конструкции.

Степень усадки зависит от близости расположения подземных источников. После завершения строительства почва под домом сжимается при замерзании и разжимается при оттаивании, это вызывает неравномерную усадку, что приводит к образованию трещин на фундаменте, цоколе и даже стенах.

Главной задачей при проектировании основания дома является определение глубины залегания плотного грунта, который обеспечит равномерную усадку постройки в процессе эксплуатации.

Расчет заглубления основания

Сильно заглубленный фундамент не всегда является лучшим вариантом. Для легких построек, возводимых на плотной почве, достаточно будет мелкозаглубленного основания. Но бывают случаи, когда не обойтись без значительного заглубления бетонной ленты.

Правильный расчет является залогом того, что здание будет стоять долгие годы без усадки и образования трещин.

Лучше всего, если все расчеты выполнят специалисты. Экономия на этом этапе может привести к дополнительным расходам в процессе эксплуатации на исправление ошибок.

При строительстве общественных объектов проводятся геологические пробы грунта, определяют уровень расположения грунтовых вод и другие исследования. Эти работы стоят дорого, поэтому индивидуальные застройщики часто занимаются расчетами самостоятельно.

Чтобы рассчитать, насколько нужно заглублять основание и какой ширины делать его подошву, нужно знать:

  • массу домостроения, сданного в эксплуатацию со всеми предметами и людьми, которые могут находиться в доме;
  • сопротивляемость грунта определяют по таблице, различается в зависимости от района расположения строительного участка.

Расчет ведут по формуле: площадь подошвы фундамента (S) = расчетная нагрузка (Р), поделенная на сопротивление грунта (R).

Вес домостроения должен иметь меньшую массу, чем площадь основания фундамента (в см2), умноженная на несущую способность грунта (в кг/см2).

Монтаж своими руками

Технология возведения заглубленного фундамента практически ничем не отличается от его незаглубленного аналога. Требуется выполнить больший объем земельных работ и возрастает расход строительных материалов.

Материалы и инструменты

Перед началом работ нужно подготовить все необходимые инструменты и закупить материалы.

Понадобятся:

  • бетономешалка или емкость большого объема для замешивания цементного раствора;
  • лопаты, кувалда, рулетка, уровень, шпатели, пила или болгарка;
  • гвозди, веревка, деревянные колышки;
  • для армирования потребуются стальные прутья и проволока для их скрепления между собой;
  • доски, брус для монтажа опалубки;
  • цемент, песок, гравий;
  • материалы для гидроизоляции фундамента.

Так как траншею придется рыть на значительную глубину, лучше воспользоваться услугами специальной техники. Если выполнять земельные работы вручную, это займет слишком много времени и сил.

Разметка участка.

Разметка участка

При определении места расположения дома нужно учитывать близость других построек и дорог. От границ соседних участков отступ делают не менее 3 м, от дороги 5 м.

После выполнения всех необходимых расчетов делают чертеж фундамента на бумаге, согласно проекту дома.

Убирают с территории, на которой будет располагаться дом, весь мусор, корни растений.

Переносят разметку с бумаги на строительный участок. По углам и на пересечении несущих стен с перегородками забивают деревянные колышки с заостренным нижним концом или стальные прутья. Протягивают между ними веревку строго по уровню, все углы должны соответствовать 90 градусов (если другое не предусмотрено проектом). При разметке фундамента нужно учитывать толщину щитов опалубки.

От качества разметки будет зависеть, насколько ровной получится траншея под фундамент.

Подготовка котлована

С помощью экскаватора или вручную роют траншею нужной глубины. Ширина должна быть на 10 см шире, чем планируется фундамент. Такой зазор позволит по бокам обустроить песчаную подушку, которая снимет нагрузку на стены основания при морозном пучении грунта.

Землю лучше вывезти при помощи самосвала. Если возить ее на тележке, это займет несколько дней.

Дно выравнивают только вручную. Нельзя досыпать грунт в излишне заглубленные участки, так как это снизит прочность основания.

Траншея по заглубленный фундамент.

По периметру роют наклонные траншеи для установки дренажной системы.

В котлован насыпают слой песка, толщиной 15-20 см, он будет служить амортизационной подушкой при подвижках грунта. Песок смачивают и тщательно утрамбовывают.

Сверху заливают бетонный слой строго по горизонтальной плоскости, толщиной 5-20 см, в зависимости от геологических условий и массы домостроения. Он способствует выравниванию подошвы основания, защищает гидроизоляционный материал, предотвращает проникновение дренажа в нижний слой. После застывания бетона можно приступать к дальнейшим работам.

На песчаную подушку или подбетонку укладывают слой гидроизоляционного материала так, чтобы он заходил на стены котлована на 15-20 см.

Если на строительном участке преобладает песчаная почва или супесь, на дно котлована по слоям укладывают песок и щебень, (каждый слой тщательно утрамбовывается), до получения общей толщины 20 см. Для неустойчивого грунта с близким расположением подземных источников лучше засыпать глиняную подушку.

Монтаж опалубки

Опалубка бывает съемной и несъемной. Для индивидуального строительства чаще всего применяют временную форму, которую сооружают из досок и разбирают после полного застывания фундамента. Древесину можно повторно использовать в следующих этапах строительства.

Размеры щитов для опалубки зависят от формы фундамента и глубины траншеи. Длина щита должна быть 1,3-3 м. Оптимальный размер 2 м. Внутренняя сторона щитов должна быть гладкой и ровной. Шляпки крепежа забивают так, чтобы они находились с внутренней стороны, если разместить их наружу, острые концы после застывания бетона будут препятствовать разборке конструкции.

Крайние брусья монтируют от конца досок на расстоянии 15-20 см, между ними закрепляют дополнительный брус на расстоянии 80-100 см.

Пошаговая инструкция по монтажу опалубки для заглубленного фундамента:

  1. С наружной стороны опалубки по углам котлована и в местах пересечения стен в землю заглубляются колышки с заостренным нижним концом. Колья должны выступать над уровнем земли не менее, чем на 500 мм.
  2. Между кольями натягивают шнур.
  3. Нарезают доски одинаковой длины, соединяют их между собой с помощью вертикально расположенного бруса. Закрепляют саморезами или гвоздями. Шляпки должны находиться внутри щита.
  4. Монтируют щиты согласно разметке, вплотную к брусьям и к дну траншеи, они будут служить опорой и направляющими при установке. Они должны располагаться четко по уровню. Смещение в горизонтальной или вертикальной плоскости недопустимо.
  5. Чтобы выровнять по горизонтальному уровню, щит углубляют одной стороной впритык к дну, прикладывают, забивают с помощью молотка второй край до тех пор, пока конструкция станет в уровень.
    Для удобства установки первый, последний и средний брусья на щите делают более длинными, заостряют концы, забивают в грунт.

Устанавливают распорки с наружной стороны на расстоянии 1 м для щитов шириной до 2 м, в два горизонтальных ряда для щитов длиннее, чем 2 м. По углам подпирают опалубку с наружной и внутренней стороны.

Армирующий каркас

Армирование заглубленного фундамента является обязательным этапом, позволяющим получить надежное, долговечное основание. Бетонная лента довольно хорошо выдерживает сжимающие нагрузки, но деформируется под воздействием на растяжение и изгиб. Металлический каркас повышает сопротивляемость фундамента и повышает его прочность.

Армирование осуществляют несколькими параллельными рядами металлических прутьев, уложенных вдоль опалубки. Для верхнего и нижнего рядов применяют стержни, сечением 12-16 мм. Средние ряды не воспринимают нагрузок, они служат для связки, поэтому достаточно прутьев, сечением 8-10 мм. Расстояние между горизонтальными стержнями должно быть 400-500 мм.

Устанавливают вертикальные штыри, которые прикручивают проволокой к поперечным рядам. Сваркой скреплять стальные элементы не рекомендуется, так как такие соединения подвержены коррозии и могут разорваться при повышенных нагрузках.

Через каждые 40-80 см на вертикальные прутья одевают пластиковые кольца, они предохраняют арматуру от прижимания к опалубке.



Бетонирование фундамента

Бетонный раствор подготавливают в пропорции цемента 1 часть, песка 3 части, щебня 5 частей. Хорошо перемешивают по получения однородной консистенции.

Можно заказать с завода готовый цементный раствор в бетономешалке. Это поможет сэкономить время на смешивание компонентов.

Пошаговая инструкция по бетонированию фундамента:

  1. Обеспечивают удобные подходы к траншее, подготавливают лотки для подачи цементного раствора. Замешивают компоненты в доступной близости от траншеи, чтобы сэкономить время на транспортировку раствора.
  2. Заливают бетон с желобов слоями по 150-200 мм. Каждый пласт хорошо трамбуют и уплотняют. Следят, чтобы не осталось пузырьков воздуха и пустот. Раствор, который подают с высоты более 150 см может расслаиваться, при этом он теряет свою прочность.
  3. Когда залита вся лента, ее накрывают полиэтиленом и оставляют до полного высыхания. В жаркую погоду нужно несколько раз в день обильно смачивать фундамент, чтобы он не растрескался при резком высыхании.
  4. После набора бетонной лентой минимальной прочности 70% можно демонтировать опалубку.

Заливка раствора через насос имеет некоторые преимущества:

  • раствор ложится более плотно и равномерно;
  • ускоряется время выполнения работ;
  • возможна заливка раствора в один заход.

Бетонирование фундаментной ленты очень ответственный процесс, требующий знаний и опыта. От соблюдения технологии заливки будет зависеть прочность, надежность и безопасность здания.

Гидроизоляция фундамента и цоколя.

Гидроизоляция

Глубоказаглубленная бетонная лента обязательно нуждается в гидроизоляции. Материал выбирают в зависимости от климатических, геологических условий и параметров здания.

Наиболее часто применяют рулонные или обмазочные материалы. Подготавливают поверхность, зачищают наплывы цемента, удаляют пыль.

При использовании рубероида, полосы разогревают с помощью газовой горелки и укладывают внахлест на 15-20 см. Для более серьезной защиты рекомендовано укладывать два слоя так, чтобы стыки нижнего ряда находились посредине полосы верхнего.

В качестве обмазочной изоляции применяют мастики, изготовленные на основе битума. Распределяют состав по поверхности равномерным слоем до 3 мм с помощью шпателя или валика. После застывания нижнего слоя наносят второй слой полосами, ложащимися перпендикулярно первому ряду.

Защищать от воздействия влаги нужно не только фундамент, но и цоколь. Для этого его можно облицевать натуральным камнем или плиткой.

Как монтировать фундамент своими руками, можно посмотреть на видео:


Заглубленный ленточный фундамент является надежной опорой для домостроения. Он способен выдерживать несущие нагрузки более века. Главное при монтаже, соблюдать технологию и применять качественные материалы.

kakfundament.ru

Как делается заглубленный ленточный фундамент (малозаглубленный), заглубление основания здания при перепаде своими руками: инструкция, фото и видео-уроки, цена

Вопросы о том, как делается заглубленный ленточный фундамент, неоднократно задаются на профильных строительных форумах. Интерес к этой технологии обусловлен тем фактом, что именно такая конструкция основания для жилого дома в ряде случаев является единственно оправданной.

Мы постараемся дать максимально подробное описание всех операций, выполняемых при закладке фундамента такого типа, а также приведем несколько советов, которые облегчат вам жизнь в том случае, если вы решите делать все своими руками.

Надежное основание для тяжелых конструкций

Почему именно заглубленный

Для начала попробуем понять, в чем же заключается существенное отличие заглубленных фундаментов ленточного типа от других конструкций?

Схема конструкции с габаритными размерами

  • Как известно, ленточные основания представляют собой полупогруженные в грунт монолиты из армированного бетона, которые располагаются под всеми несущими элементами здания (наружные стены, внутренние капитальные перегородки и т.д.).
  • В зависимости от глубины, на которой находится основание таких фундаментов, их разделяют на две большие группы: заглубленные и малозаглубленные.
  • Заглубленный фундамент ленточного типа строится, как правило, на базе траншей, глубина которых превышает уровень промерзания грунта. Это обеспечивает основе здания существенный запас надежности, поскольку вся конструкция получается очень стабильной.
  • Кроме того, несущая способность опоры также возрастает, поскольку под домом оказывается весьма существенная масса армированного бетона, обладающая колоссальной инерцией.

Разница между типами конструкции

На самом деле, возведение утопленного в грунт основания оправдано только в ряде случаев, поскольку в частном малоэтажном строительстве запас прочности будет использован максимум на 30%.  А вот если говорить о зданиях из тяжелого строительного материала, строениях, возводимых на сложных грунтах, а также о многоэтажных домах, то здесь — чем глубже будет смонтировано основание, тем лучше. Мелкозаглубленный ленточный фундамент вполне можно соорудить своими руками.

Область применения и габаритные размеры

  Реклама




Требования к грунтам

Как и остальные типы капитальных оснований, заглубленные фундаменты ленточного типа могут быть возведены только на грунтах определенного типа.

Пригодными считаются:

  • Скальные породы.
  • Крупнообломочные стабильные грунты.
  • Глинистые, суглинистые и супесчаные грунты.

Ключевое требование к почвенной массе – отсутствие осыпания. К примеру, возвести здание по данной технологии на гравийной или песчаной осыпи не получится, так как «подошва» фундамента просто не найдет подходящей опоры.

Основание на суглинистом грунте

Немаловажную роль играет также расположение самого участка. Естественно, чем ровнее площадка, тем меньших усилий и затрат потребует работа, но заглубление фундаментов при перепаде высот также является вполне допустимым. Более того, наряду со свайными конструкциями заглубленные столбчатые и ленточные основания являются теми немногими типами опор, которые дают возможность возводить здания на склонах.

Сфера применения

Как было сказано выше, основания, заглубляемые в грунт, предназначены в первую очередь для тяжелых каменных и кирпичных домов, зданий повышенной этажности и т.д. Дополнительным же плюсом является возможность обустройства внутри такой конструкции цокольного этажа, подвала, отапливаемого подполья и т.д.

Внутри можно обустроить погреб или подвал

Типовые габаритные размеры оснований напрямую зависят от двух параметров – глубины промерзания грунта и характеристик возводимого на заглубленных бетонных лентах сооружения.

Как правило, при проектировке берутся усредненные показатели, но стоит отметить, что для большей части территории Российской Федерации они вполне подходят:

  • Для зданий из бруса, бревен, полнотелого или пустотелого кирпича, бетона или газобетона достаточно укладывать ленты шириной 0,5 м и глубиной 1,2 м.
  • Деревянные, кирпичные и каменные дома с подполом или погребом по всей площади строения требуют закладки основы 0,5 х 1,5м.
  • Фундамент шириной 0,5 и глубиной 1,8-2м является достаточным для обустройства цокольного этажа. При этом толщина стен строения не должна превышать 0,4м.

Технология возведения

Подготовка

Возведение такого масштабного фундамента – сложная и крайне трудоемкая задача, справиться с которой в одиночку практически невозможно.

Приведенная ниже инструкция содержит ориентировочный план работ, но следует учесть, что без участия бригады помощников или подсобных рабочих стройка рискует затянуться на многие месяцы.

  • Все работы начинаются с проектировки основания. Составление проекта следует доверить строительной организации, поскольку так вы застрахуете себя и от потенциальных проблем в дальнейшей эксплуатации здания, и от сложностей в оформлении.
  • План фундамента необходимо перенести на выбранный для строительства участок. На этом этапе практически обязательным является привлечение к работе геодезистов.

Совет! Если есть возможность, то перед началом работы поверхность участка, на которой будет проводиться стройка, стоит выровнять с помощью строительной техники. Затраты будут, конечно, немалыми, но и количество проблем, связанных с уклоном грунта, уменьшится в разы.

Разметка территории колышками

Земляные работы

Когда все отметки находятся на своих местах, можно начинать копать траншеи:

  • Если габариты здания невелики, то с выемкой грунта вполне справится бригада рабочих с ручным инструментом.
  • Если же планируется масштабная стройка, то лучше вначале «пройтись» по всему участку экскаватором, а затем лопатами выровнять борта и днище траншей.
  • Для удобства работы все углубления в грунте следует делать минимум на 100 мм шире, чем соответствующий элемент фундамента. Такой зазор позволит беспрепятственно смонтировать опалубку.

Выемка грунта вручную

  • На дно траншеи (предварительно выровненное) засыпаем слой гравия толщиной 20-30 см, разравниваем и утрамбовываем его, периодически увлажняя.
  • Поверх гравия насыпаем слой песка толщиной 15-20 см и повторяем операции по трамбовке и увлажнению.

Для обеспечения максимально эффективной гидроизоляции «подошвы» заглубленного основания поверх песка укладываем прочную полиэтиленовую пленку.

Фанерная опалубка

Альтернативой полиэтилену является подбетонка: песчано-гравийную подушку проливаем жидким цементным раствором, разравниваем слой материала и выдерживаем не менее 7 суток.

Калькулятор объема земляных работ

Простой калькулятор выглядит так:

Вид котлована

Котлован прямоугольный с откосамиКотлован многоугольный с откосамиКруглый котлованТраншея с откосами

Объем прямоугольного котлована с откосами, куб.м.

Установка опалубки и закладка арматуры

Самостоятельное изготовление заглубленных фундаментов ленточного типа чаще всего предполагает их заливную конструкцию. В принципе, если есть возможность, можно уложить и бетонные блоки, но тогда без автокрана точно не обойтись.

Фото установленной опалубки из металлического профиля и полиэтилена

Для заливки бетонных лент под несущими стенами и перегородками в траншеях монтируется опалубка:

  • Опалубку делаем из фанеры или ОСБ-плиты толщиной не менее 15 мм. Также можно изготовить деревянные щиты из оструганных досок 30 мм и более.
  • Высота опалубки должна быть минимум на 100 мм больше, чем запланированные габариты фундамента.
  • Между щитами устанавливаем распорки, которые будут препятствовать деформации конструкции при заливке.
  • Также обязательным компонентом опалубки являются пластиковые трубы, размещенные внутри фундамента. В дальнейшем через них  в дом будут заводиться коммуникации, а потому для сохранения их формы и размеров под давлением бетона на время заливки засыпаем в каждую трубу песок.

Повышению механической прочности и упругости ленточного фундамента способствует его армирование металлическими прутками. В принципе, в ряде случаев допускается монтаж жесткого основания, без металлической арматуры (на стабильных грунтах), но лучше все же не жадничать.

Арматура внутри опалубки

  • Для армирования используем ребристый стальной пруток толщиной от 10 до 14 мм.
  • Конфигурация армирования зависит от нагрузок, которые будет испытывать здание, но как минимум по два горизонтальных пояса сверху и снизу делать нужно обязательно.
  • Для соединения прутков проще всего использовать специальную вязадьную проволоку. Если же вы хотите закрепить металл более надежно, воспользуйтесь сварочным аппаратом.

Совет! Арматурный пояс укладываем на размещенные в нижней части траншеи кирпичи. Также стоит размещать прутья так, чтобы между ними и стенками фундамента был зазор не менее чем в 50 мм бетона. Всё это обеспечит защиту металла от коррозии.

Заливаем бетон

После укладки армирования можно приходить к заливке раствора. Поскольку конструкция заглубленного ленточного фундамента предполагает весьма существенные объемы земляных работ, то стоит задуматься о заказе готового бетона, маркой не ниже М200 – М300. Связано это с тем, что намешать вручную несколько кубометров (или несколько десятков кубометров) – задача практически невыполнимая.

  • В идеале весь раствор заливается сразу, что позволяет избежать образования линий напряжения между слоями с разной степенью усадки.

Совет! Если лить раствор с высоты более 1,5 м, то существенно повышается риск его расслоения. Чтобы избежать этого, используйте желоба из труб или деревянных коробов.

  • Вначале с помощью лопат распределяем бетон по опалубке, а затем выполняем штыковку. Штыковкой называется многократное прокалывание массы раствора металлическим прутом для удаления пузырьков воздуха.

Бетон заливаем по желобу

  • Вместо штыковки можно использовать вибрационный уплотнитель, который существенно сэкономит время на доведение раствора «до кондиции».
  • Верхнюю кромку фундамента выравниваем, после чего сушим основание под полиэтиленовой пленкой. Опалубку можно снимать уже после 7 суток, но для верности стоит дать простоять 10-12 дней, особенно в случае с крупногабаритными фундаментами.

Преимущества и недостатки заглубленной ленточной конструкции

Главный плюс оснований данного типа – это, бесспорно, отличная несущая способность. Там, где малозаглубленный фундамент просто не выдержит, массивная глубокая основа окажется вполне надежной и простоит долгие годы.

Также стоит отметить отличный потенциал для использования подземных помещений.

Но, все же, идеальным данное техническое решение назвать никак нельзя, ведь у него есть и ряд недостатков:

  • Во-первых, существенный расход стройматериалов и связанная с этим высокая цена делают заглубленные ленточные основания доступными далеко не всем.
  • Во-вторых, колоссальные объемы земляных работ значительно увеличивают сроки реализации проекта. Конечно, можно использовать технику, но в этом случае опять возрастает стоимость.
  • В-третьих, заглубленные ленты более подвержены вспучиванию грунтов, потому делать выбор стоит только после тщательного геологического анализа участка.

Основание после снятия опалубки и засыпки траншей

Вывод

Заглубленный ленточный фундамент – это достаточно дорогая и трудоемкая конструкция. Использовать данную технологию стоит лишь тогда, когда другие, более экономичные типы оснований, не могут быть реализованы. Ну и, конечно же, обеспечить требуемый запас прочности мы можем только в том случае, если будем строго соблюдать все нюансы технологии его возведения.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

ofundamentah.com

Монолитный заглублённый фундамент: описание и производство

Монолитный фундамент ленточного типа представляет собой такое основание, которое отличается надёжностью и длительным сроком эксплуатации. Такое основание подойдёт под абсолютно любую конструкцию, начиная от забора и гаража и заканчивая дачей или домом. Монолитный заглублённый фундамент нашел своё достаточно распространённое применение в сфере малоэтажного строительства. Популярность таких фундаментов обуславливается их универсальными качествами и, в то же время, адекватной стоимости.

Строительство такого основания не требует особых навыков, поэтому каждый сможет справиться с этой задачей. Правда, рекомендуется ознакомиться с основными нюансами и особенностями и иметь минимальный перечень оборудования. Монолитное основание является по своей форме единой лентой, выполненной из высококачественного бетонного раствора армокаркаса. Благодаря своим характеристикам, подобное основание способно выдержать сооружения любой сложности.

Разновидности подобных фундаментов

О том, что такое монолитный заглублённый фундамент, было рассказано выше. Теперь перейдём к вопросу о типах оснований такого рода. Сегодня популярностью пользуется два типа монолитного бетонного фундамента – мелкозаглублённый и заглублённый. Наименее затратным способом станет обустройство поверхностного фундамента. Обуславливается это минимизацией земляных работ. Правда, область применения его достаточно ограничена. Так, он может применяться в процессе постройки времянок, летних кухонь и тому подобных сооружений.

При постройке основания поверхностного типа сначала идёт подготовительные приготовления.

  1. Для этого осуществляется разметка на стройплощадке, обустройство траншеи, глубина которой будет около двадцати сантиметров.
  2. Далее монтируется верхняя опалубочная часть, после чего сооружение армируется посредством металлических прутов.
  3. Заканчивается подготовительный этап засыпкой траншеи с использованием песка или гравия.

По окончанию предыдущего этапа поверхностное основание заливают цементным раствором, чаще всего используя при этом марку М250. Что касается глубины мелкозаглубленного фундамента, то она составляет около шестидесяти сантиметров.

Устройство монолитного заглублённого фундамента актуально в тех случаях, когда необходимо возвести сооружения с тяжёлыми стенами. Кроме того, его использование целесообразно и при постройке помещений подвального типа. Такой фундамент может быть заложен на различных глубинах. Зависит этот показатель от уровня промерзания почвы. Он должен быть заложен на тридцать сантиметров меньше этого параметра. Такой фундамент обычно возводится на почвах влажного и промерзающего типа.

Осуществление подготовительных работ

Ещё на этапе проектирования постройки ЛФ-фундамента следует помнить о некоторых нюансах и особенностях. Так, к примеру, необходимо помнить о том, что ширина опоры обычно превышает на 15 сантиметров ширину стен возводимого здания. Перед началом строительства заглублённого монолитного фундамента рекомендуется держать неподалёку некоторые инструменты и орудия труда. К их числу можно отнести следующие:

  • Лопата совкового и штыкового типов;
  • Уровень;
  • Шнур – он понадобится для того чтобы проводить разметочный этап;
  • Топорик;
  • Бетонный раствор;
  • Для осуществления этапа армирования пригодится арматура ребристого типа;
  • Чтобы обустроить опалубку необходимо заготовить пиломатериалы;
  • Молоток;
  • Для приготовления раствора понадобится бетономешалка. Её может заменить и корыто, если первый вариант невозможен.

Итак, инструменты уже есть и вы уже готовы начинать работу? На самом деле к данному этапу нельзя переходить при отсутствии плана работы. Объясняется это тем, что благодаря грамотному плану вы максимально исключите все возможные простои. Всё что требуется для осуществления строительства должно быть завезено на стройплощадку заблаговременно. Тут же необходимо правильно складировать всё это, чтобы было максимально удобно брать и пользоваться инструментами.

Стоит отметить также и то, что заглубленный монолитный ленточный фундамент требуется заливать в течение одного прохода. Это можно объяснить тем, что в противном случае, залитый бетон сможет затвердеть ещё до начала заливки последующего слоя. Это может подвергнуть риску стыковочные места. Таким образом, возникает вероятность понижения качественных характеристик рассматриваемого материала.

Разметка для траншеи

Комплекс строительных работ, связанных с постройкой фундамента ЛФ, берёт своё начало с процедуры разметки для траншеи. Рекомендуем для осуществления разметки использовать забитые в грунт колышки, а также натянутый по ним шнур. Весьма практичным вариантом станет применение в роли колышков кусков арматурных прутов длиной около 25 сантиметров, причём 12-14 сантиметров забиваем в грунт. Разметка, как и все другие этапы, осуществляется в том порядке, какой установлен с предварительно подготовленным планом.

После чего с использованием рулетки необходимо как можно внимательнее измерить длины сторон. Аналогичным способом производим действия по отношению к диагонали. Важным требованием является то, что по своей длине противоположные измеренные диагонали обязательно должны быть идентичны. В противном случае необходимо провести процедуру разметки заново. Если всё сошлось, то можно начинать рыть траншею, при этом не забудьте разгладить все неровности.

В приготовленную траншею укладываем песчано-гравийную подушку в несколько слоёв. Каждый из них должен обладать высотой около 130 миллиметров, при допустимом отступлении в 20мм на обе стороны. После окончания укладки необходимо утрамбовать каждый из слоёв.

Теперь ответим на вопрос о том, как сделать монолитный заглублённый фундамент с изоляцией самостоятельно. С этой целью уложим на песчано-гравийное покрытие плёнку из полиэтилена. Существует и другой способ, который заключается в осуществлении доливки бетонной смеси, после чего необходимо подождать недельку, чтобы состав смог хорошенько схватиться. Не забывайте также и о том, что для доливки следует применять раствор, имеющий более жидкий состав.

Производим армирование

Арматуру необходимо устанавливать при осуществлении монтажа опалубки. Армирующую составляющую требуется установить и собрать в каркас. Важным условием является то, что применяемые железные стержни должны обладать одним и тем же диаметром. Вяжут каркас согласно специализированной документацией вашего проекта. При отсутствии проекта обращаемся к стандартам. По ним каркас должен выполняться в 2 ряда и скрепляться с использованием вязальной проволоки.

После всего этого каркас закладывают по всему периметру основания, причём его необходимо со всех сторон жестко связать. Помимо связывания нередко применяют сварку. Следует помнить, что при выборе сварного способа конструкция нуждается в дополнительной прогрунтовке. Делается это для того чтобы обеспечить анти коррозийные качества. Снизу арматурного каркаса должны быть установлены кирпичи или камни, что необходимо, он не должен лежать на дне траншеи. Сооружение требуется приподнять над траншейным дном как минимум на сто миллиметров.

Что касается укладки каркаса, то важно осуществлять её по уровню. Сооружение должно быть грамотно закреплено в траншеи. Выполняется данное действие относительно её боковых стенок. В иных ситуациях могут возникнуть некоторые проблемы. Так, к примеру, при заливке бетонного раствора, каркас просто-напросто собьётся и прижмётся к траншейным стенам. Таким образом, в результате всего этого железобетонная опора значительно потеряет в своих качественных характеристиках. Чтобы исключить такие ситуации, закрепляем каркас с использованием штырей, забиваемых в стенки траншеи. Их затем привязывают к армоконструкции. В таком случае применение монолитного заглублённого фундамента будет максимально надёжным.

Если вы не будете пренебрегать технологии укладки монолитного заглублённого фундамента, то конструкция в итоге сможет похвастаться своей надёжностью, высоким качеством и весьма длительным сроком эксплуатации. Как видите, в укладке фундамента нет особо мудрёных особенностей, её можно осуществить самостоятельно, своими руками.

nafundamente.ru

Заглубленный ленточный фундамент своими руками

Заглубленное ленточное основание

На стадии проектирования любого строения важнейшим элементом выступает фундамент. Его разработке предшествует детальный анализ характеристик участка застройки, оценка масштабов и параметров будущего здания. На основе множества собранных данных производится выбор оптимального типа основания. Во многих случаях архитекторы прибегают к такому варианту основания, как заглубленный фундамент.



Особенности заглубленного ленточного фундамента

Заглубленный ленточный фундамент относится к числу наиболее популярных моделей обустройства оснований. В этом случае его выстраивают вдоль всего периметра здания, а также, в обязательном порядке, под внутренними стенами сооружения.

Строительство данного типа основания включает в себя большой объем земляных работ. Также к числу особенностей конструкции относятся:

  • большой расход строительных материалов,
  • применение опалубки,
  • затраты времени на застывание бетона и набор проектной прочности смеси.

Этот вариант монолитного основания используют при закладывании массивных сооружений. А также при возведении подвальных помещений. При этом, положительные стороны такого основания привлекают внимание и частных застройщиков. Для малоэтажного домостроения эта конструкция подходит из-за простоты возведения и высоких технических показателей.

Фундамент заглубленный ленточный монолитный – это вариант конструкции, который оптимально подходит при грунтах, которые могут спровоцировать неравномерную усадку. Если основание неоднородно и встречаются вкрапления грунтов с различными физико-механическими характеристиками и свойствами, то могут возникнуть различные показатели проседания. Для такой стройплощадки необходимо применять данный фундамент. Опять-таки, будьте внимательны на стадии предпроектных работ!

Большинство домовладельцев и застройщиков выбирают ленточный фундамент с заглублением благодаря возможности обустройства подвального помещения заданных габаритов. При таком подходе, фундаментные стены играют роль внутренних стен подвала. Но, перед принятием решения о подвале, необходимо располагать достоверными характеристиками грунтов, которые получают в результате инженерно-геологических изысканий. Для многоэтажных домов эти работы производят обязательно. При выделении земли для частной застройки геологические работы производят точечно, с составлением детальной карты грунтов. На этой же стадии определяется глубина залегания грунтовых вод.

Особенности заглубленного ленточного фундамента

Период эксплуатации ленточного фундамента составляет 35-55 лет для кирпичного основания, 50-80 лет для сборных бетонных конструкций, и несколько сотен лет при использовании монолитного основания.



к оглавлению ↑

Когда нужно сооружать основание такого типа

Ленточный фундамент без заглубления применяют для бытовых хозяйственных построек. Его заглубленная разновидность ориентирована на применение для тяжелых элементов здания, которые изготовлены из кирпичей и железобетонных конструкций. Такой фундамент позволяет обустроить полноценный цокольный этаж, просторный подвал и утепленное подполье. В дальнейшем отделка помещения не представляет сложностей.



к оглавлению ↑

Расчет заглубленной ленты фундамента (пример расчета)

Архитектор проекта должен произвести множество аналитических работ перед окончательным решением по обустройству основания. Расчет ленточного заглубленного фундамента – один из ключевых этапов проектирования. Здесь необходимо обеспечить достаточную прочность при минимальном количестве материалов. Нет нужды «закапывать» в землю большой объем бетона, если несущая способность его будет во много раз превышать необходимую.

В расчетах учитывают несущие способность грунта на пятне застройки, а также суммарную массу всего дома с учетом ее увеличения при эксплуатации.

Рассмотрим конкретный пример, как производят расчет характеристик основания.

Для начала, следует определить исходные параметры строения. К примеру, возьмем следующие данные:

  • периметр 10х8 метров,
  • 1 несущая перегородка по середине,
  • 5 метров высота стен,
  • 1,5 метра высота фронтонов,
  • толщина стен 38 см, кровля из металлочерепицы.

Глубину промерзания грунта примем равной 1,1 метра.

В зависимости от глубины промерзания почвы определяется рекомендованная глубина заложения фундамента. Для данного случая она составляет 1,6 метра. А ширина ленты фундамента принимается за 0,2 метра (в начале расчета).

Расчет ленточного заглубленного фундамента

  1. Вычисляется суммарная площадь стен за минусом оконных и дверных проемов: она составляет 212 метров квадратных, что позволяет высчитать массу конструкции – 212х200х3=127.200 килограмм.
  2. Площадь цокольного этажа 160м2. Значит, масса составляет 169х(350+210)=89.600 кг.
  3. Площадь крыши 185 кв. метров. Масса (с учетом используемого материала) составит 185х(30+100) – 24.050 кг. Здесь учтена нагрузка при средней толщина снежного покрова для центральной России.
  4. И в результате мы получаем общую сумму 240.850 кг – это вес всего сооружения, нагрузка на основание в ходе эксплуатации. Сюда необходимо добавить вес фундамента – 35.200 кг (ширина ленты 20 см, 1,6х44х0,2).

Общий вес конструкции – 276.050 кг.

Из специальных таблиц берется R0 для нашего типа грунта (суглинок). И производим главный расчет:

В = 1,3 х 276.050/(4400 х 3,5) = 23,3 см (все параметры взяты в сантиметрах).

Если полученное значение не отличается от исходного (20 см) более, чем на 5 см, на показатель можно сохранять и округлять в большую сторону. Получаем 24 см.

Именно ширина основания в 24 см позволит обеспечить достаточную прочность при возведении заданного типа строения.

На сколько углублять ленточный фундамент зависит от грунта – проведите инженерно-геологические работы.



к оглавлению ↑

Этапы строительства заглубленного ленточного фундамента

Производство работ по возведению основания разделяется на несколько этапов, каждый из которых обязателен и играет важную роль в будущей конструкции.

Подготовительный этап

Подготовка территории к стоительству

На этой стадии перед исполнителем стает задача подготовить участок к непосредственному началу работ. Для этого нужно:

  1. Привезти на участок достаточное количество материалов и необходимые инструменты и оборудование.
  2. Очистить площадку от мусора, растительности и снять плодородный слой почвы.
  3. Выполнить вынос в натуру проекта с закреплением характерных точек на местности. Эту работу можно сделать самому, а можно привлечь геодезистов (рекомендуется при сложной конфигурации строения). Обязательно соблюсти геометрические размеры, заложенные в проекте и обеспечить правильную конфигурацию всех элементов.
к оглавлению ↑

Этап земляных работ

Фактически, он начинается, когда вы снимаете верхний слой почвы. Затем приступают к рытью траншей вдоль вынесенных на участок колышков. Ширина, глубина и прочие характеристики выемки определяются параметрами фундамента. После достижения заданной глубины, необходимо подготовить основание – это тема отдельной статьи, поэтому изучите особенности этого этапа.

к оглавлению ↑

Установка опалубки

Установка опалубки для фундамента

Если грунт достаточно плотный, то стенки траншеи могут быть использованы в качестве естественной опалубки. Но такое доступно и возможно далеко не всегда. В большинстве случаев требуется установка самостоятельной опалубки. Ее монтируют внутри траншеи, или снаружи, а потом размещают внутрь выемки. Для изготовления применяют доски, иногда используют сборные металлические варианты конструкции. Толщина доски может быть различной, оптимальный размер 4-5 см. для придания дополнительной жесткости применяют небольшие упоры и клинья. Такие распорки позволяют обеспечить надежность и прочность конструкции. Опалубка должна быть установлено максимально жестко, чтобы от бетонной смеси не треснула и не расползлась. Высоту опалубки над уровнем земли определяют высотой планируемого цоколя.

к оглавлению ↑

Монтаж арматуры

Армирующие стержни выполняют задачу дополнительного скелета для придания прочности всему основанию. Характеристики каркаса из арматуры определяются в проекте фундамента. Для крепления прутьев между собой применяют сварку или специальную обвязочную проволоку.

Заливка бетона

Ключевой этап строительства фундамента. К нему приступают только после полного сбора каркаса из арматуры и установки всей опалубки. Бетон заливают слоями по 15-20 см, после каждого слоя трамбуя. За счет трамбовки удаляются воздушные пузыри.

Гидроизоляция фундамента

После заливки бетонной смеси необходимо дать ее устояться и принять форму. На это уходит 7-10 дней, в зависимости от свойств смеси и условий застывания. Бетон должен набрать 70% от своей прочности. Наружные стены основания гидроизолируют. Для этого используют битумную мастику, рубероид и прочие материалы. Рекомендуемые материалы указываются в проекте.

к оглавлению ↑

Обратная засыпка

На этом, последнем, этапе осуществляют заполнения пустот по периметру основания заготовленным песком, глиной или остатками земли, но нельзя применять плодородный слой почвы! Засыпку производят очень осторожно: во-первых, чтобы не пропустить пустоты, а во-вторых, чтобы не повредить гидроизоляционный слой. После укладки грунта в пустоты его тщательно трамбуют.

Преимущества и недостатки заглубленной ленточной конструкции

Вы определились со всеми параметрами: знаете, на сколько заглублять ленточный фундамент, какие габариты придать всем его составным элементам. Этот вариант основания обеспечит вам простой монтаж и в эксплуатации покажет себя с лучшей стороны. Он имеет ряд достоинств:

Плюсы и минусы заглубленного ленточного фундамента

  1. Универсальный тип основания, подходящий для многоэтажной застройки и частного домостроения.
  2. Простой монтаж и возведение конструкции.
  3. Надежность в эксплуатации.
  4. Длительный период использования.
  5. Высокое сопротивление внешнему воздействию.

Из отрицательных моментов следует выделить следующие:

  1. При строительстве возникает потребность использовать большое количество дополнительных материалов.
  2. Итоговый результат будет иметь значительный вес.
  3. При глубоком промерзании грунта использование ленточного фундамента не рекомендуется.
  4. В работе необходимо использовать большой объем песка.

Вполне возможно возвести фундамент ленточный заглубленный своими руками – для этого необходимо иметь качественный детальный проект и базовые навыки в бетонировании. Полученный результат способен обеспечить высокие эксплуатационные характеристики вашего дома.



stroykarecept.ru
