Усиление стен стальными обоймами: технология

Усиление стен требуется при проведении капитального ремонта и реконструкции зданий, стены которых изготовлены из кирпичной кладки.

Такая процедура позволяет повысить эксплуатационные характеристики здания и восстановить несущие способности стен.

Для проведения таких работ применяются разные строительные методы, которые напрямую зависят от того, что явилось причиной разрушения или деформационных процессов.

Как усилить

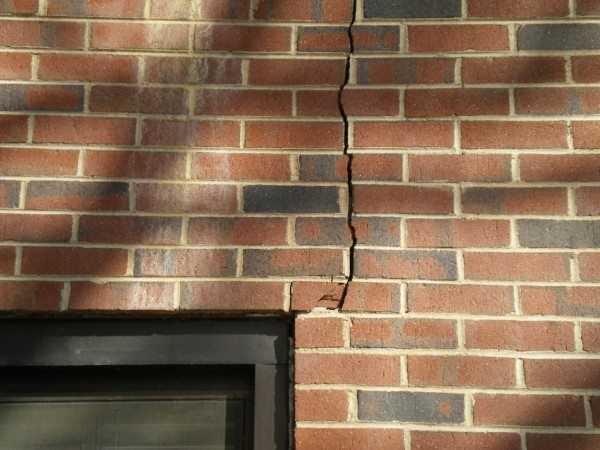

Часто трещины в кирпичных стенах возникают из-за просадки фундамента, изменений в цоколе

Ремонтные работы, направленные на усиление кирпичных стен, необходимо проводить в определенной последовательности. Прежде всего, следует отремонтировать цокольную часть здания. Вследствие усадочных процессов цоколь кирпичного здания может покрыться трещинами, которые в свою очередь спровоцируют появление аналогичных дефектов на самой стене.

Прежде чем приступить к ремонту, следует выяснить причины таких изменений в цоколе здания. Только устранив причину, можно начать заделывать трещины в цоколе. Для этого используют цементный раствор повышенной прочности, который закачивается в трещины.

Узкие дефекты можно заделать крепким раствором

Ремонт и усиление кирпичной стены начинается с очистки трещин по их ширине и на глубину. Узкие трещины заделываются крепким раствором, а широкие предварительно укрепляются армированной сеткой. Это позволит усилить несущую способность стены, а также предотвратить образование трещин при дальнейшей эксплуатации здания.

В том случае, если присутствуют серьезные разрушительные процессы, усилить стены из кирпичной кладки можно путем устройства монолитного железобетонного пояса по всему периметру здания. Естественно, что для этого необходимо будет разобрать кровлю.

При возникновении трещин шире 10 мм, рекомендуется установка стальных скоб

Технология усиления кирпичных стен предполагает также установку скоб, изготовленных из армированной стали при условии, что трещины превышают 10 мм.

При более широких трещинах скобы устанавливают с обеих сторон, скрепляя между собой сквозными болтами. В трещину закачивают жесткий раствор, необходимой консистенции.

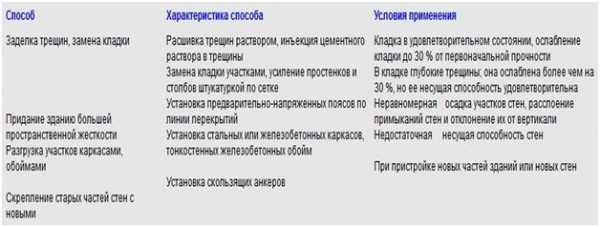

Основные способы укрепления указаны в следующей таблице:

От степени повреждения стен зависит способ выполнения ремонтных работ. Их следует проводить регулярно, чтобы избежать больших повреждений.

Ремонт при магистральных трещинах

Крупные трещины, расположенные по углам здания, могут лишить конструкцию устойчивости

Магистральными называются трещины, характеризующиеся тем, что они располагаются на высоту стены и делят ее на отдельные части. Основные причины их образования заключаются в неравномерности осадки фундамента здания, физическом и температурном воздействии. Если такие повреждения размещаются по углам, то это может привести к потере устойчивости самой конструкции или отрыву стены с торцевой части здания.

Такие повреждения устраняются путем установки контрфорсов из кирпича или железобетона. И применимы они только в отношении одноэтажных зданий. Для их возведения устраивают отдельные фундаменты.

Если такая трещина появилась на многоэтажном здании, то для укрепления стен применяется металлический пояс напряжения. Он устанавливается на уровне расположения межэтажного перекрытия.

Такими поясами усиливают не только отдельную стену, но и коробку здания.

Натягивают металлический пояс при помощи гаек

При ремонте стен пояс из металлического профиля круглой формы устанавливается с внутренней и наружной стороны. При ремонте коробки пояс располагается по периметру здания с наружной стороны. Натяжение полос пояса производится с помощью гаек, установленных в торце стены. Для контроля силы натяжения используют динамический ключ, однако специалисты выполняют эту операцию, контролируя внешние признаки и звучание пояса при ударе по нему молотком.

Если толщина кладки позволяет, то для сохранения внешнего вида здания пояс монтируется в заранее подготовленную штробу, которая закрывается кирпичом и раствором.

Чтобы правильно выполнить работы по установке металлического пояса, привлекаются специалисты, которые могут выполнить все необходимые расчеты. Это позволит применить оптимальное количество нужных конструкций.

Современные методы

Современные методы включают пропитку кладки специалными армирующими составами

Усиление кирпичной кладки стен возможно и с применением инновационных способов выполнения ремонтных работ. Суть процесса состоит в следующем:

• в кирпичной кладке стены, имеющей дефекты и разрушения, просверливаются технологические отверстия. При этом они располагаются по обеим сторонам вдоль трещин;
• в пробуренные отверстия под высоким давлением закачивают специальные составы для ремонтных работ. Это может быть микроцемент, растворы на основе эпоксидной смолы или полиуретана.

Такой раствор заполняет все пустоты, которые образовались в процессе эксплуатации здания и надежно скрепляют стену, предотвращая ее дальнейшее разрушение и обеспечивая надежные гидроизоляционные качества стены. Инъекции стен таким образом, позволяют полностью произвести укрепление кирпичной кладки, структурно склеить материал, обеспечить надежную защиту стен от воздействия влаги.

Укрепление стен возможно и с помощью применения композитных материалов. Для этого на подготовленную поверхность стены, наклеивают ленты или сетку, изготовленную из высокопрочного материала на основе стекловолокна или углеродов.

Сверху сетка покрывается специальным клеем, приготовленным на основе цемента или эпоксидной смолы. О том, как усилить здание углеволокном, смотрите в этом видео:

При выполнении ремонтных работ усиление кирпичной кладки должно быть проведено на всей поверхности стен здания, и все поврежденные зоны должны быть восстановлены. Это позволит предотвратить полное разрушение конструкции здания.

Любой метод, который используется при ремонте для усиления кирпичной кладки, повышает надежность здания и способность переносить повышенные нагрузки, а установка монолитного пояса позволяет монтировать надстройки.

Разновидности ремонта

Кирпичные стены периодически требуют ремонта. В зависимости от повреждений применяются разновидности ремонтных работ, направленные на повышение их надежности:

1. Шпаклевание небольших трещин. Предварительно трещина очищается от пыли и грязи, промывается водой. После чего заделывается специальным цементным раствором, в состав которого входит мелкий песок и цемент.
2. Ремонт швов. Старый шов расчищается от раствора с помощью зубила или специального молотка. Специалисты приспособили для этого болгарку с кругом по бетону. Очищенный шов заполняется новым раствором и расшивается.
3. Окрашивание поверхности стены. Такой способ предохраняет стену от воздействия влаги и ветра, которые отрицательно влияют на сохранность конструкции.
4. Устройство гидроизоляции. В основном применяется для ремонта кирпичного фасада здания. Для этого на сухую поверхность стены наносится специальный состав на цементной основе.
5. Замена кладки. В результате длительной эксплуатации или воздействия внешних источников возникает необходимость в замене части кирпичной кладки. Перед данным видом ремонтных работ необходимо установить временное крепление для вышерасположенных конструкций. После чего произвести разборку подлежащего замене участка и выполнить кладку. Для этого применяется кирпич и раствор повышенной прочности, которые способны укрепить старую кладку. Для связки старой и новой кладки применяют полужесткий цементный раствор 100 марки. О том, как остановить трещину на доме, смотрите в этом видео:

При необходимости переложить перегородки их соединяют с капитальной стеной посредством стальных клиньев, которые забивают или «замораживают» в заранее подготовленные отверстия.

moyastena.ru

Усиление кирпичных стен железобетонной и стальной обоймой, армированием

Своевременное предотвращение деформации несущих элементов способствует увеличению периода эксплуатации здания. Усиление кирпичных стен монтируют с целью повышения прочности сооружения. При правильном подходе можно восстановить стену с потерей прочности до 50%. Важно соблюдать нормы и правила на каждом этапе строительства, поскольку опорные элементы конструкций могут сократить несущую способность, и дом начнет рушиться. Существует несколько методов устранения трещин и проседаний конструктивных элементов.

Причины укрепления

Усиление кирпичной кладки проводят для увеличения прочности сооружения. Такие мероприятия гарантируют сохранение целостности конструкции при возможной перепланировке дома, смещении внутренних перегородок, монтаже дополнительных оконных или дверных проемов. Укрепление кирпичной стены позволяет предотвратить деформацию здания в целом. При первых признаках нарушения целостности сооружения рекомендуется монтировать усиление стен.

Деформация кладки происходит под воздействием таких факторов:

• Неправильно рассчитанный проект. Нарушение нормативной дистанции между постройками, неравномерное распределение несущей способности элементов, чрезмерные нагрузки на фундамент.
• Нарушение технологии устройства фундамента. Отсутствие дополнительного укрепления рыхлой почвы, неправильная глубина основания, использование добавок в растворах.
• Некачественная кладка. Неправильно выбран способ устройства оконных и дверных проемов, облицовка смесями с низким уровнем воздухопроницаемости, применение некачественного раствора, отсутствие распределительных плит при укладке перекрытий.
• Нарушение правил эксплуатации стен. Отсутствие водосточных труб и отмостки, протекание подземных коммуникационных систем, нарушение шарнирных связей несущих элементов с перекрытиями.

Вернуться к оглавлению

Методы усиления кирпичных стен

При нешироких трещинах можно прибегнуть к методу инъектирования.

Схема усиления стен из кирпича разрабатывается с учетом степени деформации. Разрушение кладки проявляется в виде трещин разной ширины. Дефекты до 4 см промывают и заделывают торкретбетоном. Более широкие разъемы через инъекторы заполняют специальной смесью для возобновления уровня прочности. Перед началом работ ремонтируют цоколь, возобновляют кладку, проделывают проемы. Существует несколько способов укрепления стен, выбор зависит от характера разрушения.

Чтобы восстановить треснувшую несущую стену здания, выполняют укрепление обоймами.

Вернуться к оглавлению

Усиление железобетонной обоймой

Сравнительно недорогой метод возобновления несущей способности элементов сооружения. Выполнение занимает немного времени. Главный недостаток — увеличение нагрузки на основание. Этапы работ с железобетонными обоймами:

1. Креплениями фиксируют на кладке арматурную сетку. Железобетонные оболочки делают из поперечных арматурных прутьев А240/AI класса и продольной арматуры А240-А400/AI, AII, AIII классов.
2. Определяют толщину и материал для бетонирования. Рекомендуется использовать мелкозернистые бетонные составы 10-го класса и выше.
3. Обойму толщиной менее 4 см заливают пневмобетоном и дают застыть.
4. Выполняют облицовку штукатуркой.
5. Для слоя толще 4 см по периметру устанавливают опалубку, в ней оставляют отверстия для инъекционных трубок.
6. Заливают площадь монолитными бетонными составами.

Вернуться к оглавлению

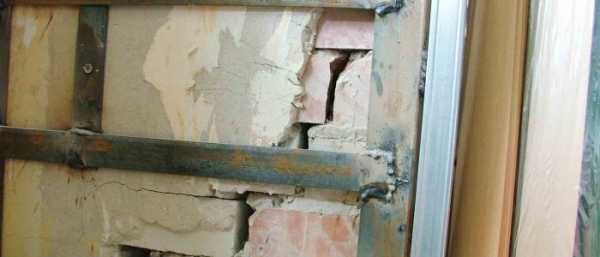

Стальная обойма

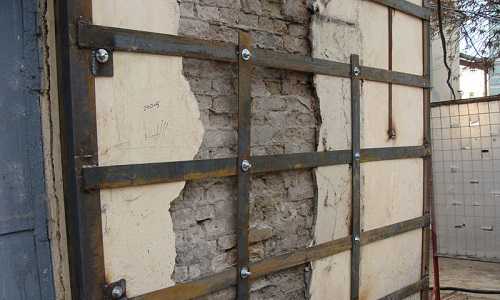

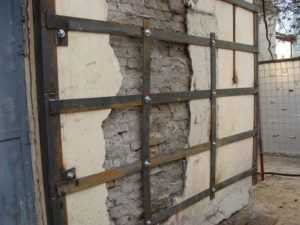

Для усиления проемов в стенах можно воспользоваться стальной обоймой.

Применение метода позволяет укрепить несущие элементы конструкции. Стальными обоймами и балками из швеллера можно выполнить усиление проемов в кирпичных стенах. При создании нового оконного отверстия с целью повышения прочности кладки применяют металлоконструкции. Для укрепления проема в кирпичной стене монтируют швеллер. Для усиления стены понадобятся арматурные прутья и профильные уголки.

Этапы проведения работ с металлическими креплениями:

1. По углам заданной площади раствором крепят уголки.
2. Фиксируют металлические полосы шириной не более 6 см.
3. Монтируют остальные продольные элементы. Их размер зависит от высоты заданной площади.
4. На каркас крепят сетку. Применение металлической основы повышает прочность сооружения.
5. Заливают цементным раствором толщиной 3 см. Такой слой защитит укрепление стальными тяжами от коррозии.

Вернуться к оглавлению

Армирование

Восстановить прочность треснувшего участка кладки и создать усиление проемов в несущих кирпичных стенах можно арматурной сеткой или каркасом. Такой способ укрепления позволяет предотвратить появление мелких дефектов. Сетку фиксируют на стены, если они часто поддаются механической нагрузке. Методом армирования прочно укрепляется даже пристройка в полкирпича. Процесс состоит из следующих этапов:

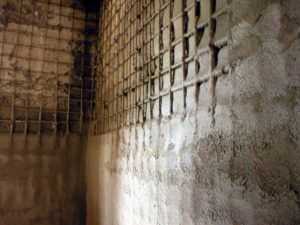

Перед цементированием на стену нужно прикрепить каркас из арматуры.

1. Сделать отверстия для анкерных болтов или сквозных шпилек на заданной площади.
2. Закрепить арматурный каркас, выбранным фиксатором, с помощью сварки.
3. Зацементировать участок материалом марки М100 или выше, дать высохнуть заливке.
4. Заштукатурить площадь, толщина отделки не должна превышать 4 см.
5. Прикрепить вспомогательные стержни.

Вернуться к оглавлению

Композиционная обойма

Усиление кирпичного простенка или кладки стены выполняют из волокнистых материалов: углеволокна, стекловолокна. Повышается прочность элемента без утяжеления сооружения. Процесс состоит из таких этапов:

1. Пропиткой обрабатывают поверхность, дают высохнуть.
2. Наносят грунтовку для повышения прочности.
3. Монтируют сетку или каркас.
4. Поверхность штукатурят и красят.

Вернуться к оглавлению

Краткий вывод

Усиление кирпичной конструкции выполняют с целью профилактики деформации стен, а также для устранения существующих дефектов. Важно вовремя начать работы для повышения жесткости, чтобы впоследствии часть здания не просела и не упала. Появление трещин — первый признак потери прочности. Один и тот же дефект можно устранить несколькими способами. Метод укрепления зависит от технических характеристик кладки и масштабов ее разрушения. Железобетонные обоймы значительно повышают несущую способность. Усиление проема можно выполнить стальными тяжами. Пристрой легко укрепляется с помощью армирования.

etokirpichi.ru

Усиление и укрепление кирпичных стен

Усиление кирпичной кладки — это неотъемлемый способ для повышения эксплуатации кирпичных стен. Зачастую в действительности можно увидеть, что кирпичные стены слабы и являются плохой несущей опорой.

Кирпичные кладки усиливают посредством вложения в обойму, что позволяет повысить стойкость.

Деформация кирпичной стены требует усиления. С помощью усиления кладки можно полностью восстановить несущую способность стены.

При использовании усиления кладка будет служить в сжатии со всех сторон, тем самым увеличится уровень сопротивляемости влиянию продольной силы.

Повод для усиления

Деформация кирпичных стен является основанием для укрепления. К деформации приводят следующие причины:

1. Конструктивные ошибки (малая глубина при заложении фундамента; неравномерное оседание частей постройки; деформация балочного покрытия; несоответствие несущей способности нагрузке).
2. Эксплуатация (переувлажнение укладки; просадка фундамента).
3. Производственные ошибки.
4. Неправильное проектирование.

Методы и шаги укрепления

Схема усиления кирпичной кладки: 1 — трещина;
2- инъекционные шпуры;
3 — инъекционные патрубки;
4 — цементно-песчаный раствор;
5 — трещина, заполненная цементным раствором

На сегодняшний день для усиления стен из кирпича можно использовать следующие обоймы:

• армированные растворные;
• железобетонные;
• композиционные;
• стальные.

Для выбора метода усиления необходимо учитывать множество факторов, таких как маркость бетона или раствора для штукатурки, процент армирования, схема нагрузки на конструкцию, состояние кладки. Прочность кирпичной кладки напрямую зависит от процента армирования хомутами. Внешний осмотр помогает оценить количество трещин, их глубину, ширину. Усиление стен обоймами, в которых есть трещины, полностью восстанавливает несущую способность.

Нужно точно оценить реальную прочность несущих компонентов. Изначально необходимо максимально очистить поверхность от грязи и пыли, промыть водой. Удалить всю разрушенную штукатурку до неповрежденного основания. Плохое очищение поверхности приводит к быстрому разрушению кладки.

Параллельно с усилением кладки обоймами требуется инъецировать трещины цементным/полимерцементным раствором под давлением. Это восстанавливает и увеличивает несущую способность. Инъекционные растворы должны обладать необходимой вязкостью, высокой морозостойкостью, малым водоотделением, незначительной усадкой и требуемой прочностью на сцепление и сжатие.

Армированная обойма

Арматурная сетка крепится анкерами или сквозными шпильками в просверленные отверстия.

Для устранения трещин и для предотвращения появления новых дефектов следует прибегать к армированию стен. Усиление кладки можно производить либо с помощью арматурных каркасов, либо стержней арматуры, либо с применением арматурной сетки или железобетонных пилястр. Рассмотрим усиление с использованием арматурной сетки. Данную конструкцию выполняют следующим образом. Арматурную сетку, которую можно устанавливать как с одной, так и с двух сторон, прикрепить на ремонтируемый участок. В заранее просверленные отверстия закрепить сетку сквозными шпильками либо анкерами. Сверху нанести цементный раствор марки М100 (можно выше). Применяют цементно-песчаный раствор, улучшающий физико-механические данные. Толщина штукатурки может быть от 20 до 40 мм. Для усиления углов стен необходимо прикрепить вспомогательные стержни d=6мм, по высоте углов спустя 250-300 мм. При односторонней установке сетки крепеж делается анкерами d=6-8 мм через 500-800 мм, а при двусторонней установке крепят сквозными анкерами большего диаметра (10-12 мм) через 1000-1200 мм путем сварки либо крепежа к металлическим сеткам.

Железобетонный пояс

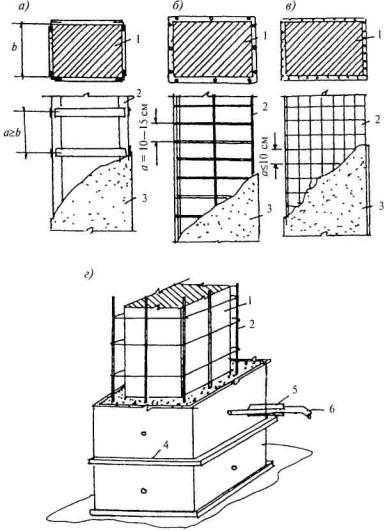

Железобетонная обойма крепится фиксаторами к кирпичной стене по всему периметру, образуя арматурную сетку.

Экономия времени и затрат является преимуществом данного метода, но при этом повышается нагрузка на фундамент. Для применения железобетонной обоймы необходимо учитывать следующие технические параметры:

1. Толщина обоймы 4-12 см.
2. Бетонная мелкозернистая смесь не ниже в10 класса.
3. Продольная арматура А240-А400/AI, AII, AIII класса.
4. Поперечная арматура А240/AI класса, шаг не более 15 см.

Для конструкции железобетонной «рубашки» надо по всему периметру установить арматурную сетку, прикрепив ее к кладке фиксаторами. Чтобы укрепить кирпичную стену, необходимо создать оболочку, превышающую прочность в несколько раз. Эффективность обоймы определяется в первую очередь состоянием кладки, прочностью бетона, характером нагрузки и процентом армирования. Данный вид конструкции берет на себя часть нагрузки, тем самым освобождает кладку.

Слои обоймы до 4 см выполняются при помощи пневмобетонирования и торкретирования, затем производится отделка штукатуркой. Слои до 12 см выполняются при помощи инвентарной опалубки, которую ставят вокруг усиливаемой основы. Для защиты слоя арматурного заполнения инвентарную опалубку устанавливают по всей высоте укрепляемого сооружения. В опалубке устанавливают инъекционные трубки и начинают подачу мелкозернистой бетонной смеси.

Композиционная обойма

Стальная конструкция сжимает кладку с двух сторон, тем самым увеличивая уровень ее сопротивляемости.

Композиционное сырье является одним из самых результативных для усиления кирпичных стен за счет высокопрочных волокон, используют угле- и стекловолокно. Они дают возможность повысить прочность отвесных конструкций на сжатие, перпендикулярных сечений на срез или на сдвиг. Подготовленную кирпичную кладку обрабатывают пропиткой, затем грунтовкой для упрочнения. Далее устанавливают металлические каркасы, разбирают временные крепления (после набора новой кладкой 50% проектной прочности), окрашивают и штукатурят простенки.

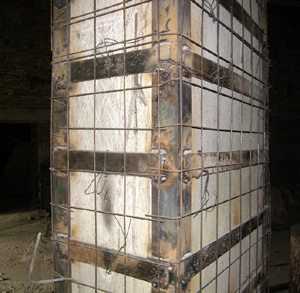

Стальная конструкция

Стальная обойма — это значительно повышающая несущую способность металлоконструкция. Для данного вида необходимы арматурные стержни d до 12 мм или поперечные хомуты из полосовой стали, сечение которых 35х5-60х12 мм, приваренных к уголкам. Вертикальные уголки устанавливают на растворе по углам усиливаемой площади. Шаг хомутов может быть не более 500 мм. Длина продольных уголков должна быть равна высоте усиливаемой конструкции. Стальные уголки закрывают сеткой (металлической) для наибольшего соединения раствора. Для защиты от коррозии толщина цементного раствора должна быть 25-30 мм. При большой площади работы процесс следует выполнять с помощью растворонасоса.

Усилить кирпичную стену либо стальной обоймой, либо инъецированием можно при применении только одного из способов.

Усиление кладки должно быть доведено до конца и привести к абсолютному восстановлению всех поврежденных зон. Очень важно вовремя осуществить реконструкцию, чтобы не допустить полного разрушения стен. Данные методы усиления кирпичной кладки помогают повысить устойчивость конструкций к нагрузкам, деформациям, а также к сейсмологическим факторам.

1pokirpichy.ru

видео-инструкция по монтажу своими руками, как усилить фундамент, колонны, цена, фото

Нередко по разнообразным причинам строители вынуждены применять усиление кирпичной кладки стен.

Это приводит к повышению ее несущей способности, увеличению продолжительности срока эксплуатации, а нередко является единственно возможным способом дальнейшего использования здания.

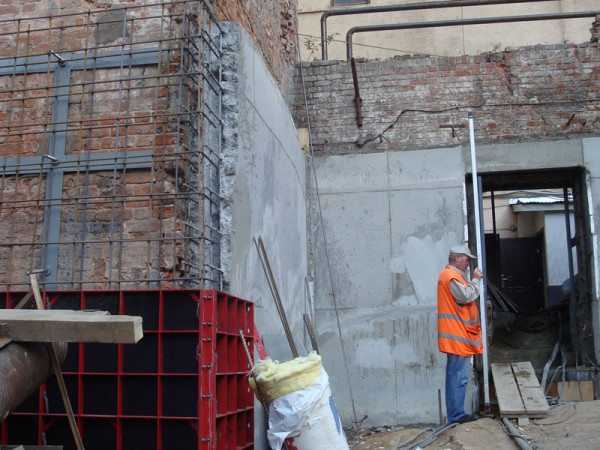

На фото — усиление кирпичной стены железобетонной обоймой.

Причины деформаций кирпичных стен

Деформация кирпичной кладки из-за отсутствия знаний о том, как усилить фундамент кирпичного дома.

Усиление стен из кирпича производят по нескольким причинам: перепланировка стен, устройство проемов, деформация существующих стен. Деформация — достаточная частая причина. Рассмотрим основные причины этого явления:

Разнообразные конструктивные ошибки

Трещина в стене из-за неправильно построенного фундамента.

• недостаточная или неправильная глубина заложения фундаментов зданий и строений;
• неравномерные процессы осадки частей здания, в результате которых в кладке из кирпича происходят напряжения, приводящие к разрывам и трещинам;
• несоответствие действующей нагрузки несущей способности стен;
• деформация или изменение балочного перекрытия;
• применение растворов с добавками из шлаков повышенной зольности;
• нарушение пространственной жесткости стенового остова в старых зданиях.

Неудовлетворительная или неправильная эксплуатация

Деформация по причине неправильной эксплуатации стены.

• просадка конструкций фундаментов из-за плохого технического состояния подземных коммуникаций;
• постоянное переувлажнение стен из-за неудовлетворительного состояния сливов, карнизов, водосточных труб и отмостки;
• нарушение шарнирных связей стен с дисками перекрытий, из-за чего происходит отклонение стены от вертикальной оси или выпучивание отдельных ее участков;
• выравнивание раствора на большую глубину кладки;

Производственные недочеты и ошибки

Неправильная кладка приводит к дефектам и деформациям.

• неправильная пробивка проемов;
• односторонний распор свода перекрытия, вследствие которого происходит боковое выпучивание кладки;
• оштукатуривание поверхности кирпичной кладки жирным или цементным раствором или окраска масляной краской, которые обладают низкой воздухопроницаемостью, что нарушает нормальный влажностный режим кирпичной стены; (см. также статью Чем штукатурить кирпичные стены внутри дома – всё та же известь, но есть нюансы)
• неправильная или некачественная заделка штраб или пробитых гнезд для монтажа балок или плит перекрытий;
• укладка крючков и балок перекрытий без распределительных пластин или плит.

Низкокачественное проектирование

Цена ошибок при проектировании — разрушение зданий.

• перенапряжение оснований или простенков небольшого сечения вследствие перераспределения действующих нагрузок;
• несанкционированное и неправильное увеличение этажности здания без учета несущей способности фундамента и нижних стен;
• расположение нового здания в непосредственной близости от уже построенного ранее без разработки специальных мероприятий, снижающих влияние на работу грунта под фундаментами.

Методы борьбы с деформациями кирпичных кладок

Предотвращение появления трещин и разрушений

«Дышащие» несущие стены с правильной перевязкой — отличный выбор.

Важно!
Главный и основной метод предупреждения разрушений и трещин — это грамотное проектирование и ответственное добросовестное выполнение строительных работ и мероприятий.

Но часто приходится вносить изменение в существующее строение своими руками, а инструкция, полученная от соседа, не всегда соответствует действительности и приводит к успеху в результате.

Важно!
Опасными мероприятиями считаются различные перепланировки, пробивки проемов в несущих стенах, фундаментах, прокладка коммуникаций и т.д.

Усиление проемов в кирпичных стенах — важное строительное мероприятие. Как правило, это типовое решение, которое выполняется по отработанной схеме.

Усиление проема в кирпичной стене необходимо, чтобы остальная кладка не посыпалась после того, как вы вырежете отверстие. Начинается усиление сверху.

После разметки проема, вверху отверстия необходимо проштробить специальные ниши, в которые надо будет вставить усиливающую перемычку из двух спаренных швеллеров.

В нишу на раствор вставляют швеллер.

С другой стороны стены вставляется ответный швеллер, после чего обе детали стягивают специальными стяжными шпильками сквозь металл и кирпич.

Швеллера стягивают шпильками.

Если применяется двойной силикатный кирпич М 150, то швеллера можно спрятать, используя специальные вставки:

Вставки, имитирующие белый кирпич, помогают спрятать металлические элементы.

Также данный способ можно использовать, если для строительства стены применялся и простой строительный кирпич из красной глины. (см. также статью Красный полнотелый кирпич: характеристики, выбор, советы)

Далее по намеченным линиям прорезают проем. Перед резкой и выбиванием части стены можно подпереть перекрытия для снятия части нагрузки.

Подпорные элементы для временного перераспределения нагрузок в конструкции.

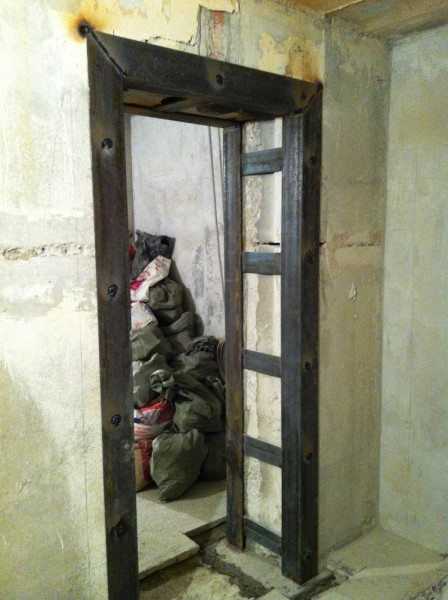

После того, как проем прорезан, его можно усилить стальными уголками, которые устанавливают на раствор по углам проема и специальными стальными тяжами соединяют между собой, а также прикручивают к стене сквозь кирпич.

Совет!
Для проделывания проема лучше использовать алмазную резку.
Это дает более аккуратный и точный результат, а главное — не разрушает соседнюю кладку, как перфоратор, отбойник или кувалда.

Проем, усиленный уголками и тяжами.

Также вместо уголков можно использовать швеллера, которые одевают на стену.

Часто после проема остаются простенки небольшой площади, которые требуют усиления, так как их несущая способность не соответствует нагрузке. Как и усиление кирпичных колонн, усиление простенков производят стальными обоймами.

Простенок, взятый в стальную обойму.

Для этого по углам колонны или простенка устанавливают уголки, которые стягивают стальными полосами, приваренными с двух сторон к уголкам. Получается своеобразная металлическая клетка или решетка, которая держит и усиливает конструкцию.

Также обоймы могут быть железобетонными и армированными растворными, применяться для усиления больших стен и целых зданий.

Совет!
Для усиления даже небольших объектов следует применять проектирование и приглашать грамотных опытных специалистов, иначе дорогостоящие материалы могут не помочь, а только ухудшить ситуацию, так как они сильно нагружают фундамент и конструкцию здания.

Борьба с существующими дефектами

Трещина с установленным маяком.

Если на стене трещины уже появились, тогда необходимо их устранить. Но тут есть проблема: трещина может находиться в процессе образования, и замазывание ничего не даст. Это происходит, если усадка дома еще не закончилась, или причина возникновения трещины не устранена.

Поэтому на стену устанавливают маяк, который показывает динамику изменения трещины: толщину, длину и т.д. Если в течение трех-четырех недель трещина не изменяет своих параметров, тогда можно приступать к ее устранению.

Для этого лучше использовать усиление кирпичной кладки инъектированием, при котором в полость трещины закачивают цементный или полимерцементной раствор специальным насосом.

Небольшие трещины можно просто зашпаклевать самостоятельно, затем покрыть обоями или штукатуркой (см. подробнее статью Внешняя и внутренняя декоративная штукатурка под кирпич).

Вывод

Кирпичная кладка часто требует усиления и ремонта. Это происходит в силу целого ряда причин, но способов устранения существует также немало. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

klademkirpich.ru

1.Усиление стен с трещинами каменных зданий.

Для местного усиления кирпичных стен, имеющих сквозные трещины силового и осадочного характера, применяют скобы из круглой стали диаметром не менее 6 мм, концы которых закрепляются в устраиваемых отверстиях в кладке на глубину 100 мм и более, а также накладки из листового или профильного металла, закрепляемые на усиливаемых участках стен с помощью стяжных болтов (рис. 14.3). Скобы и накладки могут размещаться с одной (при толщине стены 640 мм и менее) или двух сторон (при большей толщине) усиливаемого участка, на поверхности, в горизонтальных швах (для скоб диаметром, не превышающем толщину шва) и в предварительно подготовленных штрабах.

Рис. 14.3. Усиление стен наладками: а – общий вид усиления, б – усиление простенка, в – усиление вблизи угла здания: 1 – стальная накладка, 2 – стяжной болт, 3 – гайка, 4 – штраба, 5 – опорная пластина (полоса), 6 – уголок, 7 – трещина

При невозможности достижения требуемой степени повышения прочности без увеличения поперечного сечения элемента применяют методы усиления, увеличивающие площадь поперечного сечения путем устройства наращивания или обойм.

Наращивание может быть каменным, армокаменным или железобетонным.

Для наращивания применяется кирпич и раствор марок не ниже фактической условной марки кирпича и раствора, полученной при испытании образцов из усиливаемой конструкции.Наращивание устраивают толщиной в 1/2 кирпича или более.Для устройства наращивания из железобетона применяется бетон класса не ниже С12/15. Железобетонная часть возводится в предварительно подготовленных нишах или существующих каналах кирпичной кладки (рис. 14.4).

Рис. 14.4. Усиление простенков с пилястрами монолитными железобетонными элементами: а, в – сквозная пробивка стены; б, г – устройство углублений с одной стороны: 1 – усиливаемая кладка, 2 – продольная арматура, 3 – поперечная арматура, 4 – бетон усиления

Эффективным методом увеличения прочности каменной кладки при малых эксцентриситетах () является устройствообойм: стальной, железобетонной и растворной.

Простенки имеют вытянутую в плане форму, обычно с соотношением сторон более двух. При этом для эффективного использования обойм устанавливаются дополнительные связи в виде стяжных болтов или анкеров.

Стальная обойма – это система из продольных элементов уголкового профиля (рис. 14.5), устанавливаемых на растворе по углам или выступам конструкции и приваренных к ним поперечных элементов (планок) в виде полосовой или арматурной стали, а также опорных подкладок (при усилении всего простенка, когда на продольные элементы передается часть усилий от вышерасположенных конструкций.

Рис. 14.5. Усиление каменных конструкций стальной обоймой: 1 – усиливаемая конструкция,2 – уголок, 3 – планка, 4 – поперечная связь, 5 – полоса, 6 – анкеры, 7 – болт, 8 – опорный уголок, 9 – стальная пластина

Для повышения эффективности усиления поперечные планки рекомендуется напрягать. Для этого со стороны двух противоположных граней к продольным элементам приваривают планки только с одного конца. После чего нагревают планки до 100…120°С и приваривают в нагретом состоянии второй свободный конец к вертикальным уголкам. При остывании планок происходит обжатие усиливаемой конструкции.

Железобетонная обойма (рис. 14.6) представляет собой пространственный арматурный каркас из продольной и поперечной арматуры, омоноличенный бетоном. Этот вид обоймы применяется при значительных повреждениях кладки и позволяет значительно повысить прочность усиливаемого каменного элемента.

Рис. 14.6. Усиление железобетонной обоймой простенков: 1 – усиливаемая конструкция, 2 – продольная арматура, 3 – поперечная арматура, 4 – бетон, 5 – дополнительные поперечные связи, 6 – продольная арматура, 7 – анкеры

Для увеличения площади контакта кладки с элементами усиления обоймы рекомендуется в кладке через каждые 3-4 ряда выполнять борозды на глубину 1/2 кирпича или расчищать швы кладки на 10…15 мм в глубину. Бетонирование производится методом инъецирования, нагнетая смесь через инъекционные отверстия в опалубке, торкретированием или последовательным бетонированием с наращиванием опалубки.

Армированная растворная обойма выполняется по аналогии с железобетонной, но вместо бетона применяют раствор марки не ниже М50. Растворная обойма позволяет сохранить существующие размеры поперечного сечения практически без изменения. При производстве работ не применяется опалубка. Цементный раствор, наносимый тонким слоем порядка 30…40 мм, выполняет функции связи между усиливаемой кладкой и арматурой и защищает арматуру от коррозии. Минимальная толщина защитного слоя составляет: для внутренних сухих помещений – 15 мм, для наружных и влажных помещений – 20…25 мм.

Для усиления каменных конструкций под нагрузкой, превышающей 70…80 % от расчетной, эффективно (позволяют повысить прочность каменных конструкций в 2-3 раза) применение предварительно напряженных распорок, установленных с одной или с двух сторон конструкции, в которых рабочими элементами являются вертикальные ветви распорки, а поперечные планки выполняют роль соединительных элементов, уменьшающих свободную длину ветвей.

studfiles.net

Как усилить кирпичную стену — методы укрепления во избежании деформации кладки

Вопрос, как усилить кирпичную стену, возникает в разных ситуациях. Это может быть ремонт дома, необходимость навесить массивные шкафы на тонкую перегородку, перепланировка квартиры. Каждая ситуация имеет свои способы решения.

Усиление стен обычно необходимо в связи с ремонтными работами.

Как усилить кирпичную перегородку

В многоэтажных домах перегородки между кухней и санузлом весьма тонкие. Как правило, их выстраивают методом кладки в 1 кирпич. На такие стены сложно навесить шкафы, поэтому часто требуется выполнить предварительное укрепление основания. Это особенно актуально для старых зданий, в которых срок эксплуатации строительного материала подходит к завершению.

В таких домах могут стать заметными признаки разрушения кирпичной кладки:

Схема усиления проема.

• трещины;
• перекосы;
• осыпание штукатурки.

На таких поверхностях нельзя использовать анкера, так как кирпич и кладочный шов могут разрушиться либо в процессе работ, либо после навешивания шкафа. Поэтому выполняют дополнительно укрепление стены.

Для этой цели используют цементно-песчаный раствор и штукатурную смесь. На стену наносят слой раствора и выравнивают его. После этого можно класть кафельную плитку или выполнять иные отделочные работы. Но этот способ актуален для тех помещений, в которых нет кухонного фартука или иной облицовки (кафель на всей площади стены).

Есть еще 1 вариант усиления кирпичной кладки: установка вплотную к ней пазогребневых блоков толщиной 8-10 см. Это уже будет полноценная стена, которую необходимо соединить с перегородкой стальными тяжами, анкерами или дюбелями. После этого можно не беспокоиться о преждевременном разрушении основания под навесной кухонной мебелью или сантехникой в санузле.

Еще 1 вариант усиления кирпичных стен в многоэтажных домах — стягивание перегородки полотнами ОСБ, установленными с обеих ее сторон. Оптимальная толщина ОСБ 12-14 мм. Важно правильно рассчитать количество точек крепления. Они должны располагаться друг от друга на расстоянии, не превышающем 0,8 м.

Как усилить несущую кирпичную стену дома

Если произошло частичное разрушение или деформация внешних стен здания, потребуется выполнить крупномасштабный комплекс работ. Есть разные методы решения этой задачи, но прежде всего нужно выяснить, какие причины привели к столь плачевным для здания последствиям. Это могут быть следующие факторы:

Просадка фундамента — причина деформации кирпичной кладки.

• деформация и проседание фундамента;
• усадка дома;
• пучинистый грунт участка, благодаря которому на фундамент действуют подвижки почвы при ее замерзании и оттаивании:
• некачественный строительный материал (кирпич и цементно-песчаный раствор), используемый при возведении зданий.

Усиление кирпичных стен выполняют с помощью их бетонирования. Оно актуально в том случае, если имеются длинные и глубокие трещины. Последовательность работ:

1. В первую очередь в месте образования трещины нужно исключить просадку фундамента. Для того чтобы прояснить ситуацию, рядом со стеной и вплотную к ее основанию выкапывают траншею.
2. Фундамент очищают от грязи и расшивают его, удаляя слабоукрепленные кирпичи или куски бетона. Если обнаружена просадка, под подошвой устанавливают бетонный «стул». Для выполнения этой задачи потребуются домкраты, с помощью которых будут поднимать стену дома. Для установки «стула» используют разные методы: возведение опалубки с последующей заливкой бетона или установку готового железобетонного блока.
3. Если расползание трещины вызвано не просадкой, а разрушением фундамента, выполняют работы по его восстановлению. После этого основание стены стягивают стальными обоймами. Это предотвратит возникновение аналогичных разрушений в будущем. Это особенно важно в том случае, если причины разрушения фундамента непонятны и нет возможности их устранить.

Усиление кирпичной кладки

Если появление трещины вызвано не разрушением фундамента, а другими причинами, выполняют армирование кирпичной кладки. Для этого используют стальные полосы, проволоку и арматуру. Перед началом работ проверяют целостность таких элементов стен, как оконные и дверные проемы. Если в этих местах заметны следы разрушения, в первую очередь устраняют их. Дело в том, что проемы являются самыми слабыми местами стены и могут деформироваться при ее стягивании.

Последовательность работ:

1. Выполняют разборку кирпичной кладки, которую начинают с верхних рядов. На этом этапе должны быть убраны все камни, которые слабо держатся. Раствор, использованный для кладки стен, вычищают из всех близлежащих швов.

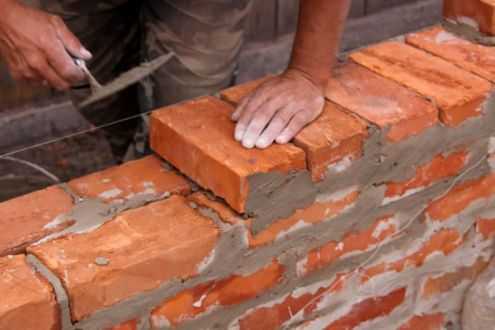

2. На освобожденные места укладывают новые кирпичи.
3. Если выборку кирпичной стены сделать невозможно, щель заполняют щебнем, смешанным с цементно-песчаным раствором.
4. Если трещина глубокая и узкая, ее невозможно заполнить камнями и бетоном. Поэтому по всей ее длине делают цементированные инъекции. Для этой цели высверливают шурфы, в которые вбивают металлические трубы. Расстояние между отверстиями 20-25 см. По трубам нагнетают цементно-песчаный раствор.

Если деформация стены значительная, выполняют стягивание ее конструктивных элементов.

Для этого берут полосовую сталь, загибают противоположные концы полотна в сторону стены и крепят их к кирпичной кладке. Усиление стальными стяжками — надежный и проверенный практикой метод. Он применим как внутри, так и снаружи здания.

Усилить стену можно с помощью сооружения пояса жесткости. Он представляет собой железобетонную монолитную ленту, опоясывающую здание по периметру. Для выполнения этой работы требуется выстроить опалубку, установить внутри нее арматурный каркас и залить его бетоном. Если вкупе с монолитным поясом жесткости сделать укрепление стен стальными стяжками, зданию будет придана прочность, соответствующая проектной.

kubkirpich.ru

§ 6.5. Технология усиления кирпичных стен, столбов, простенков

При реконструкции жилых зданий со стенами из кирпичной кладки возникает необходимость восстановления несущей способности или усиления элементов кладки вследствие увеличения нагрузок от надстраиваемых этажей. При длительной эксплуатации зданий наблюдаются признаки разрушения простенков, столбов и кладки стен в результате неравномерных осадок фундаментов, атмосферных воздействий, протечек кровли и др.

Процесс восстановления несущей способности кладки следует начинать с исключения основных причин трещинообразования. Если этому процессу способствует неравномерная осадка здания, то следует исключить это явление известными и описанными ранее методами.

До принятия технических решений по усилению конструкций важно оценить фактическую прочность несущих элементов. Эта оценка выполняется методом разрушающих нагрузок, фактической прочности кирпича, раствора, а для армированной кладки — предела текучести стали. При этом необходимо наиболее полно учитывать факторы, снижающие несущую способность конструкций. К ним относятся трещины, локальные повреждения, отклонения кладки от вертикали, нарушение связей, опирания плит и т.п.

Что касается усиления кирпичной кладки, то накопленный опыт реконструкционных работ позволяет выделить ряд традиционных технологий, основанных на использовании: металлических и железобетонных обойм, каркасов; на инъецировании полимерцементных и других суспензий в тело кладки; на устройстве монолитных поясов по верхней части зданий (в случаях надстройки), предварительно напрягаемых стяжек и др. решений.

На рис. 6.40 приведены характерные конструктивно-технологические решения. Представленные системы направлены на всестороннее обжатие стен с использованием регулируемых натяжных систем. Они выполняются открытого и закрытого типов, при внешнем и внутреннем расположении, обеспечиваются антикоррозионной защитой.

Рис. 6.40. Конструктивно-технологические варианты усиления кирпичных стен а — схема усиления кирпичных стен здания металлическими тяжами; б, в, г — узлы размещения металлических тяжей; д — схема размещения монолитного железобетонного пояса; е — то же, тяжами с центрирующими элементами: 1 — металлический тяж; 2 — натяжная муфта: 3 — монолитный железобетонный пояс; 4 — плита перекрытий; 5 — анкер; 6 — центрирующая рама; 7 — опорная пластинка с шарниром

Для создания требуемой степени натяжения используются стяжные муфты, доступ к которым должен быть всегда открыт. Они позволяют по мере удлинения тяжей в результате температурных и других деформаций производить дополнительное натяжение. Обжатие элементов кирпичных стен производится в местах наибольшей жесткости (углы, сопряжения наружных и внутренних стен) через распределительные пластины.

Для равномерного обжатия кладки стен используется специальная конструкция центрирующей рамы, которая имеет шарнирное опирание на опорно-распределительные пластины. Такое решение обеспечивает длительную эксплуатацию с достаточно высокой эффективностью.

Места расположения тяжей и центрирующих рам закрываются различного рода поясами и не нарушают общий вид фасадных поверхностей.

Для элементов стен, простенков, столбов, имеющих разрушения кирпичной кладки, но не потерявших устойчивость, производится местная замена кладки. При этом марка кирпича принимается на 1-2 единицы выше, чем существующая.

Технология производства работ предусматривает: устройство временных разгрузочных систем, воспринимающих нагрузку; разборку фрагментов нарушенной кирпичной кладки; устройство кладки. При этом необходимо учитывать, что удаление временных разгрузочных систем должно осуществляться после набора прочности кладки не менее 0,7R_КЛ. Как правило, такие восстановительные работы ведутся при сохранении конструктивной схемы здания и фактических нагрузок.

Весьма эффективны приемы восстановления неоштукатуренной кирпичной кладки, когда требуется сохранить прежний вид фасадов. В этом случае очень тщательно подбираются кирпич по цветовой гамме и размерам, а также материал швов. После восстановления кладки производится пескоструйная очистка, что позволяет получать обновленные поверхности, где новые участки кладки не выделяются из основного массива.

В связи с тем что каменные конструкции воспринимают в основном сжимающие усилия, то наиболее эффективным способом их усиления является устройство стальных, железобетонных и армоцементных обойм. При этом кирпичная кладка в обойме работает в условиях всестороннего сжатия, когда поперечные деформации значительно уменьшаются и, как следствие, увеличивается сопротивление продольной силе.

Расчетное усилие в металлическом поясе определяется по зависимости N = 0,2R_KJl×l×b, где R_KJl — расчетное сопротивление кладки скалыванию, тс/м²; l — длина участка усиливаемой стены, м; b — толщина стены, м.

Для обеспечения нормальной работы кирпичных стен и предотвращения дальнейшего раскрытия трещин первоначальным этапом является восстановление несущей способности фундаментов методами усиления, исключающей появление неравномерных осадок.

На рис. 6.41 приведены наиболее распространенные варианты усиления каменных столбов и простенков стальными, железобетонными и армоцементными обоймами.

Рис. 6.41. Усиление столбов стальной обоймой (а), армокаркасами (б), сетками и железобетонными обоймами (в, г) 1 — усиливаемая конструкция; 2 — элементы усиления; 3 — защитный слой; 4 — щитовая опалубка с хомутами; 5 — инъектор; 6 — материальный шланг

Стальная обойма состоит из продольных уголков на всю высоту усиливаемой конструкции и поперечных планок (хомутов) из плоской или круглой стали. Шаг хомутов принимается не более меньшего размера сечения, но не более 500 мм. Для включения обоймы в работу следует инъецировать зазоры между стальными элементами и кладкой. Монолитность конструкции достигается путем оштукатуривания высокопрочными цементно-песчаными растворами с добавкой пластификаторов, способствующих большей адгезии с кладкой и металлоконструкциями.

Для более эффективной защиты на стальную обойму устанавливается металлическая или полимерная сетка, по которой осуществляется нанесение раствора толщиной 25-30 мм. При незначительных объемах работ раствор наносится вручную с помощью штукатурного инструмента. Большие объемы работ выполняются механизированным путем с подачей материала растворонасосами. Для получения высокопрочного защитного слоя используются установки торкретирования и пнев-мобетонирования. Из-за высокой плотности защитного слоя и большой адгезии с элементами кладки достигается совместная работа конструкции и повышается ее несущая способность.

Устройство железобетонной рубашки осуществляется путем установки арматурных сеток по периметру усиливаемой конструкции с креплением ее через фиксаторы к кирпичной кладке. Крепление осуществляется путем использования анкеров или дюбелей. Железобетонная обойма выполняется из мелкозернистой бетонной смеси не ниже класса В10 с продольной арматурой классов А240-А400 и поперечной — А240. Шаг поперечной арматуры принимается не более 15 см. Толщина обоймы определяется расчетом и составляет 4-12 см. В зависимости от толщины обоймы существенно меняется технология производства работ. Для обойм толщиной до 4 см используются методы нанесения бетона торкретированием и пневмобетонированием. Окончательная отделка поверхностей достигается устройством штукатурного накрывочного слоя.

Для обойм толщиной до 12 см по периметру усиливаемой конструкции устанавливается инвентарная опалубка. В ее щитах устанавливаются инъекционные трубки, через которые мелкозернистая бетонная смесь нагнетается под давлением 0,2-0,6 МПа в полости. Для повышения адгезионных свойств и заполнения всего пространства бетонные смеси пластифицируются путем введения суперпластификаторов в объеме 1,0-1,2 % массы цемента. Снижение вязкости смеси и повышение ее проницаемости достигаются дополнительным воздействием высокочастотной вибрации путем контакта вибратора с опалубкой рубашки. Достаточно хороший эффект

дает импульсный режим подачи смеси, когда кратковременные воздействия повышенного давления обеспечивают более высокий градиент скоростей и высокую проницаемость.

На рис. 6.41,г приведена технологическая схема производства работ путем инъецирования железобетонной обоймы. Установка опалубки производится на всю высоту конструкции с обеспечением защитного слоя арматурного заполнения. Нагнетание бетона осуществляется по ярусам (3-4 яруса). Процесс окончания подачи бетона фиксируется по контрольным отверстиям с противоположной стороны от места нагнетания. Для ускоренного твердения бетона используются системы термоактивных опалубок, греющих проводов и другие приемы повышения температуры твердеющего бетона. Демонтаж опалубки осуществляется по ярусам при достижении бетоном распалубочной прочности. Режим твердения при t = 60 °С обеспечивает распалубочную прочность в течение 8-12 ч прогрева.

Железобетонные обоймы могут выполняться в виде элементов несъемной опалубки (рис. 6.42). При этом наружные поверхности могут иметь мелкий или глубокий рельеф или гладкую поверхность. После установки несъемной опалубки и крепления ее элементов обеспечивается замоноличивание пространства между усиливаемой и ограждающей конструкцией. Использование несъемной опалубки имеет значительный технологический эффект, так как отпадает необходимость в разборке опалубки, а главное — исключается отделочный цикл работ.

Рис. 6.42. Усиление столбов с использованием опалубки-облицовки из архитектурного бетона 1 — усиливаемая конструкция; 2 — армокаркас; 3 — элементы облицовки; 4 — бетон омоноличивания

Наиболее эффективными несъемными опалубками следует считать тонкостенные элементы (1,5-2 см), изготовленные из дисперсно-армированного бетона. Для вовлечения опалубки в работу она снабжается выступающими анкерами, существенно повышающими адгезию с укладываемым бетоном.

Устройство растворных обойм отличается от железобетонных толщиной наносимого слоя и составом. Как правило, для защиты арматурной сетки и обеспечения ее адгезии с кирпичной кладкой используются штукатурные цементно-песчаные растворы с добавкой пластификаторов, повышающих физико-механические характеристики. Технология строительных процессов практически не отличается от выполнения штукатурных работ.

Для обеспечения совместной работы элементов обоймы по ее длине, превышающей в 2 и более раз толщину, необходима установка дополнительных поперечных связей через сечение кладки. Усиление кирпичной кладки может быть произведено методом инъецирования. Оно осуществляется путем нагнетания через заранее пробуренные шпуры цементного или полимерцементного раствора. В результате достигается монолитность кладки и повышаются ее физико-механические характеристики.

К инъекционным растворам предъявляются достаточно жесткие требования. Они должны обладать малым водоотделением, низкой вязкостью, высокой адгезией и достаточными прочностными характеристиками. Раствор нагнетается под давлением до 0,6 МПа, что обеспечивает достаточно обширную зону проникновения. Параметры инъекции: расположение инъекторов, их глубина, давление, состав раствора в каждом конкретном случае подбираются индивидуально с учетом трещиноватости кладки, состояния швов и других показателей.

Прочность кладки, усиленной инъецированием, оценивается по СНиП II-22-81* «Каменные и армокаменные конструкции». В зависимости от характера дефектов и вида инъецированного раствора устанавливаются поправочные коэффициенты: тк = 1,1 — при наличии трещин от силовых воздействий и при использовании цементного и полимерцементного растворов; тк = 1,0 — при наличии одиночных трещин от неравномерных осадок или при нарушении связи между совместно работающими стенами; тк = 1,3 — при наличии трещин от силовых воздействий при инъекции полимерных растворов. Прочность растворов должна быть в пределах 15-25 МПа.

Усиление кирпичных перемычек достаточно распространенное явление, что связано со снижением несущей способности распорной кладки вследствие выветривания швов, нарушения адгезии и другими причинами.

На рис. 6.43 приведены конструктивные варианты усиления перемычек с использованием различного рода металлических накладок. Они устанавливаются путем пробивки штраб и отверстий в кирпичной кладке и в дальнейшем омоноличиваются цементно-песчаным раствором по сетке.

Рис. 6.43. Примеры усиления перемычек кирпичных стен а, б — путем подведения накладок из уголковой стали; в, г — дополнительными металлическими перемычками из швеллера: 1 — кирпичная кладка; 2 — трещины; 3 — накладки из уголков; 4 — полосовые накладки; 5 — анкерные болты; 6 — накладки из швеллера

Для перераспределения усилий на железобетонные перемычки вследствие увеличения нагрузок на перекрытия используются металлические разгрузочные пояса, выполненные из двух швеллеров и объединенные болтовыми соединениями.

Усиление и повышение устойчивости кирпичных стен. Технология усиления базируется на создании дополнительной железобетонной рубашки с одной или двух сторон стены (рис. 6.44). Технология производства работ включает процессы подготовки и очистки поверхности стен, сверления отверстий под анкеры, установки анкеров, крепления к анкерам арматурных стержней или сеток, омоноличивание. Как правило, при достаточно больших объемах работ используется механизированный метод нанесения цементно-песчаного раствора: пневмобетонированием или торкретированием и реже ручным способом. Затем для выравнивания поверхностей наносится затирочный слой и выполняются последующие операции, связанные с отделкой поверхностей стен.

Рис. 6.44. Усиление кирпичных стен армированием а — отдельными стержнями арматуры; б — арматурными каркасами; в — арматурной сеткой; г — железобетонными пилястрами: 1 — усиливаемая стена; 2 — анкеры; 3 — арматура; 4 — штукатурный или торкрет-бетонный слой; 5 — металлические тяжи; 6 — арматурная сетка; 7 — армокаркас; 8 — бетон; 9 — опалубка

Эффективным приемом усиления кирпичных стен является устройство железобетонных одно- и двусторонних стоек в штрабах и пилястр.

Технология устройства двусторонних железобетонных стоек предусматривает образование штраб на глубину 5-6 см, высверливание сквозных отверстий по высоте стены, крепление с помощью тяжей арматурного каркаса и последующее омоноличивание образовавшейся полости. Для омоноличивания используют цементно-песчаные растворы с пластифицирующими добавками. Высокий эффект достигается при использовании растворов и мелкозернистых бетонов с предварительным домолом цемента, песка и суперпластификатора. Такие смеси кроме большой адгезии обладают свойством ускоренного твердения и высокими физико-механическими характеристиками.

При возведении односторонних железобетонных пилястр требуется устройство вертикальных штраб, в полости которых устанавливают анкерные устройства. К последним осуществляется крепление арматурного каркаса. После его размещения производится установка опалубки. Она выполняется из отдельных фанерных щитов, объединенных хомутами и прикрепляемых к стене с помощью анкеров. Мелкозернистая бетонная смесь нагнетается с помощью насосов поярусно через отверстия в опалубке. Подобная технология применяется при двустороннем устройстве пилястр с той разницей, что процесс крепления щитов опалубки осуществляется с помощью болтов, перекрывающих толщину стены.

studfiles.net
