УФФ — Утепленный Финский Фундамент / Виды фундаментов

Наши северные соседи, финны,  в 90% случаев при строительстве дома возводят УФФ — Утепленный Финский Фундамент. Чем хорош УФФ, чем отличается от УШП и почему растет его популярность в нашей стране?

Конструктивно УФФ — это лента из керамзито-бетонных блоков с обратной засыпкой песком и устройством поверх стяжки с коммуникациями.

Ключевое отличие от УШП — возможность оторвать дом от земли на 40, 60 или более сантиметров.

Его устройство мы сейчас подробно и поэтапно расскажем. Итак, первый этап, очень важный — подготовка основания — мы убираем слой плодородной земли, выстилаем получившуюся чашу специальным геотекстилем и начинаем послойно утрамбовывать сеяный песок. Попутно монтируется дренаж. На подготовленное основание заливается бетонная армированная лента сечением 200х600.



Затем на «пятку» бетона монтируется лента из специальных керамзито-бетонных блоков .





Затем утепляем эту ленту изнутри с помощью ППС-16 толщина 50-100 мм., и осуществляем заполнение внутрифундаментного пространства песком, слоями толщиной 10-15 см. и с послойной трамбовкой. Также на этом этапе в песок монтируются трубы канализации, ввода воды в дом и ХВС.





На утрамбованный песок  укладываем ППС толщиной 200 см., армируем его металлической сеткой и укладываем трубы теплого пола. В толще пенопласта укладываем трубы горячего водоснабжения.







Следующий этап — заливка фундамента бетоном марки Б-30 П-4 и его последующая шлифовка «вертолетом». Толщина стяжки — 10-20 см., качество ее покрытия — весьма высокое «предфинишное».







После этого на цоколь наносится гидроизляция, монтируются трубы ливневой канализации с дождеприемниками, утепленная отмостка и ее отсыпка с трамбовкой.





Цену этого современного энергоэффективного фундамента можно посчитать в онлайн-калькуляторе.

Как и любой фундамент, УФФ имеет недостатки, обусловленные его конструктивом:



  • большая относительно УШП цена, обусловленная большей трудоемкостью и материалоемкостью процесса монтажа. Если не нужно «отрывать» пол от земли — подойдет УШП.
  • невозможность, или сильная трудоемкость, внесения изменений  в планировку дома и разводку коммуникаций после заливки бетона. Впрочем, это недостаток любого бетонного фундамента;

В целом, УФФ — это сбалансированное, надежное  и очень «теплое» комплексное решение фундамента вашего дома.



ultrafundament.ru

УФФ утепленный финский фундамент — что это такое, обзор технологии устройства

Каркасные конструкции на малозаглубленных ленточных фундаментах (МЗЛФ) являются сегодня одним из самых перспективных направлений развития малоэтажного строительства. Значительное снижение веса одно- или двухэтажного дома позволяет применять эффективные инженерные решения, характеризующиеся небольшой трудоемкостью. Утепленный финский фундамент (УФФ) появился в отечественной практике 8 — 10 лет назад. Распространенная в скандинавских странах технология была воспринята поначалу с недоверием. Любые инновации, связанные со снижением объема работ, сталкиваются с неприятием значительной части строительного сообщества. Но за несколько лет здания, построенные с применением технологии УФФ, хорошо зарекомендовали себя в плане энергосбережения и комфорта. При этом не было замечено никаких проблем с прочностью и жесткостью несущих конструкций.

Что такое УФФ?

Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о сочетании МЗЛФ и пола по грунту, при устройстве которых применена внешняя теплоизоляция.

Набирающая популярность в РФ схема фундамента от финской строительной компании Omatalo предусматривает:

  1. Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600×200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
  2. Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
  3. Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
  4. Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.

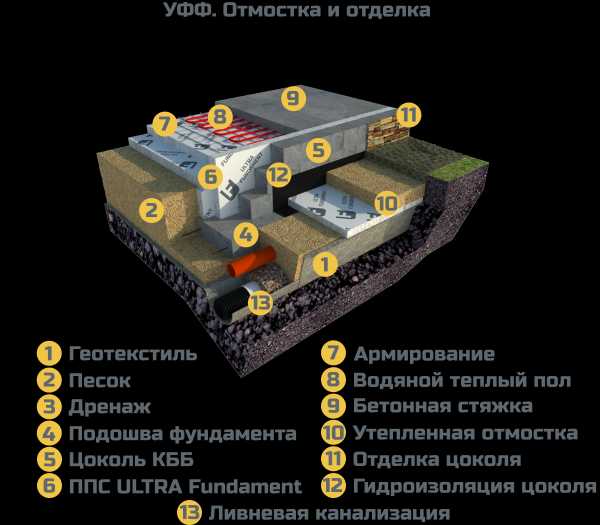

Принципиальная схема устройства УФФ — утеплённого финского фундамента

Застройщики варьируют эту схему, изменяя толщины слоев, теплоизоляционные материалы и некоторые другие компоненты. Например, вместо ЭППС под стяжкой могут быть установлены плиты ПСБ-С (наиболее прочные сорта пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электрическим системам. В климатических зонах с индексом мороза более 70 000 цоколь предпочитают отливать в несъемную опалубку из экструдированного полистирола. Общим же для всех модификаций уфф остается соблюдение трех принципов:

  • МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
  • теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
  • обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.

В европейской и североамериканской практике эта схема не выделяется в особую категорию, но входит в группу противоморозных или утепленных МЗЛФ. В основном, встречаются два термина:

  • Frost Protected Shallow footing/foundations (FPSF) и
  • Insulated Shallow footing.

Диапазон применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.

Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.

Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента

В экономическом плане схема подходит лишь к строениям без подвалов.

Среди преимуществ УФФ можно отметить:

  • Изящное и простое решение противоморозной защиты
  • Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
  • Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
  • Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
  • Вариант лучше, чем УШП адаптируется к уклонам участка.
  • Схему допустимо применять при высоком уровне грунтовых вод

[blockquote_gray»]Особенности технологии устройства УШП и отличия от УФФ, узнайте в этом подробном материале по ссылке[/blockquote_gray]

Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.

Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.

Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% — 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.

Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% — 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.

Технология устройства УФФ

Рассмотрим пошагово комплекс работ, исходя из оптимизации (уменьшения) времени на их выполнение.

  1. Выполняется определение места постройки на участке (если это не было определено индивидуальным проектом дома). Учитываются все естественные преграды, наружные коммуникации, границы участка, подъездные пути и проч.
  2. Разметка котлована обносками (колышками с прикрепленными на них планками) производится с учетом запаса (0,3 — 0,5 м) относительно наружного периметра утепляемой отмостки.
  3. Полностью удаляется плодородный слой.
  4. Под несущими стенами роется траншея согласно глубине залегания подушки и необходимой высоте слоя подсыпки.

    Плодородный слой снимается и в траншею под несущие стены укладывается песок и щебень слоями по 20 см

  5. Вынутые пучинистые грунты вывозятся со стройплощадки, если иное не предусмотрено планами по ландшафтному дизайну.
  6. Создается дренажный уклон, выполняется дренажная засыпка на геотекстиль и уплотняется виброплитой.
  7. Под подушку ленты выкладывается рулонная гидроизоляция в 2 — 3 слоя с запасом, позволяющим загнуть материал до примыкания к боковым поверхностям цоколя. Гидроизоляцию наружной поверхности цоколя можно провести позднее (если она необходима). Затем выполняется утепление подушки плитным материалом (если предусмотрено проектом).
  8. Выполняется армирование подушки. Используется арматура периодического сечения диаметром 8 — 14 мм. При толщине подушки не более 25 см, как правило, обходятся двумя поясами армирования. Если иное необходимо по расчету, либо толщина достигает 30 см, выполняется третий пояс армирования. Пояса связываются вертикальными перемычками. Нижний пояс укладывается на полимерные или бетонные подкладки.
  9. Монтируется опалубка и производится заливка бетона. Демонтаж опалубки производится после 50%-ного набора прочности (в зависимости от погодных условий и марки бетона период составляет 2 — 7 дней).

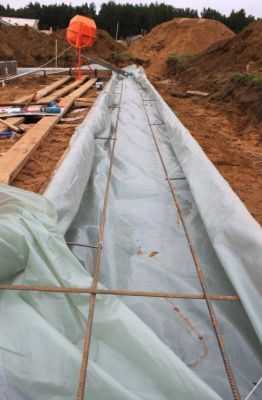

    Опалубка и гидроизоляция утеплённого финского фундамента. Хорошо видно армирование и гидроизоляция.

  10. Выкладывается лента из фундаментных блоков.
  11. Внутренняя поверхность ленты утепляется плитами ЭППС или ПСБ-С. Утепление подмостки и ее засыпку не обязательно координировать по времени с другими видами работ.

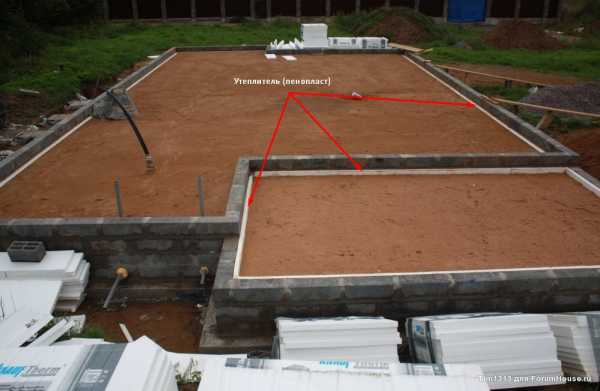

    Выполнена обратная засыпка. Вдоль внутренней поверхности ленты хорошо виден установленный предварительно утеплитель. Как вариант, часто используют пенопласт.

  12. После утепления ленты производится засыпка внутренней части. Используется песок и мелкофракционный щебень. Каждые 10 см высоты производится уплотнение виброплитой. Для исключения перемешивания разнородных слой используется геотекстиль.
  13. Выкладывается утепление пола. Если предусмотрено проектом, поверх плит укладывается фольгированный утеплитель.
  14. Производится монтаж труб водяного теплого пола, либо электрических кабельных матов. Осуществляется установка закладных для всех предусмотренных коммуникаций.

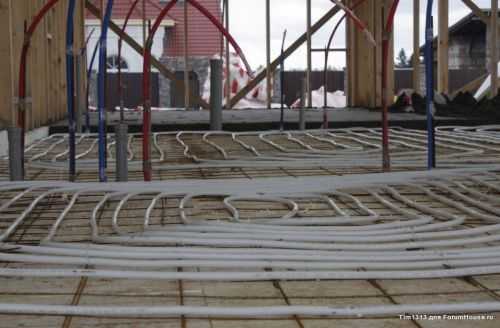

    Смонтированная система утеплённого пола в конструкции УФФ

  15. Заливка стяжки реализуется с использованием металлической сетки в соответствии со всеми стандартами работ такого типа.

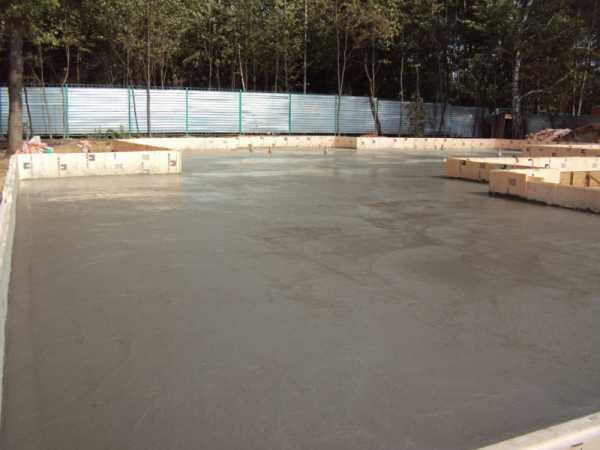

    Поверхность УФФ плиты после заливки бетоном

Заключение

Самым впечатляющим результатом устройства фундамента с теплоизоляцией по данной схеме можно считать двойную выгоду от выполнения одной манипуляции. А именно: утепляющий слой, с одной стороны, является преградой на пути тепла из помещения в землю, с другой — аккумулирует восходящее от недр геотермальное тепло, предохраняя бетон и грунт от промерзания.

Вторым важным бонусом технологии является сравнительная простота и известность всех приемов работы для подавляющего большинства отечественных строительных бригад.

Видео в тему: процесс устройства финского фундамента УФФ

uteplenieplus.ru

Фундамент финского дома УШП или УФФ

Постоянное увеличение цен на энергоресурсы вынуждают домовладельцев и тех, кто только планирует стройку озаботиться сокращением энергопотерь финского дома. Если со стенами, крышей и окнами все понятно, как в технологическом плане, так и в практическом, то с фундаментами все не столь прозрачно. Конструкция фундамента должна соответствовать не только характеристикам грунта и весу здания со всеми нормативными нагрузками, но кроме этого в современном энергоэффективном доме фундамент должен соответствовать нормам по теплопотерям.

Соответственно фундамент также, как и дом, необходимо утеплять.

На сегодняшний день самыми высокотехнологичными, надежными и энергосберегающими решениями являются два типа фундаментов, это УШП (утепленная шведская плита) и УФФ (утепленный финский фундамент). Оба эти фундамента на первый взгляд представляют из себя достаточно сложные инженерные сооружения и кроме непосредственных функций, возложенных на фундамент, сочетают в себе также функции по обеспечению энергосбережения дома и энергоэффективности системы отопления. Ниже рассмотрены типовые решения монтажа этих фундаментов.

Плитный фундамент, который монтируется на специально подготовленном основании, как правило это плотно утрамбованный песок, в отдельных случаях применяют щебень. Опалубкой для такого фундамента является плотный утеплитель XPS, который может легко выдерживать нагрузки, создаваемые бетоном при монолитных работах (что не исключает монтажа непосредственно каркаса опалубки для фиксации XPS, формирования ровных граней плиты и исключения прорыва жидким бетоном контура утепления). Армирование и ребра жесткости для последующего монтажа стен проектируются согласно техническим характеристикам будущего строения. Непосредственно в плиту монтируется система водяного отопления. Все инженерные коммуникации монтируются также до заливки плиты непосредственно в слое утеплителя, или в слое песка. Перед заливкой плиты все коммуникации проверяются на корректную работу, а система водяных полов проходит испытание при повышенном давлении.

Это в какой-то степени может оказаться достаточно затратным, т.к. все работы, которые можно было бы растянуть по времени делаются единовременно с фундаментом. Но в конечном итоге это приводит к последующей экономии средств и времени, за счет высокой степени готовности инженерных систем и нулевого уровня строения.

Данный вид фундамента является разновидностью полов по грунту. Это классический тип фундамента, который применялся еще в прошлые века, когда полом служил грунт, и зачастую даже сейчас в России сохранилось много строений, где лаги пола лежат практически на грунте, как правило это деревенские старые дома, с фундаментов из булыжников и организацией завалинки.

С развитием современных материалов и технологий монтажа этот фундамент стал чаще применяться в частном домостроении, а в Финляндии это доминирующий вид монолитного фундамента.

Можно сказать, что данный фундамент состоит из двух частей. Мелко заглублённый ленточный фундамент, на котором возводятся стены, и отдельно от фундамента утепленная независимая стяжка, которая монтируется на утрамбованной обратной засыпке песком, обратная засыпка при этом является опалубкой. В стяжке производится монтаж водяного контура отопления, а все инженерные коммуникации располагаются под стяжкой в слое обратной засыпки. С внешней стороны монолитная лента фундамента утепляется для предотвращения промерзания, с внутренней стороны утепление монтируется для предотвращения теплопотерь изнутри дома.

Как и УШП данный фундамент имеет очень хорошую теплоизоляцию и как следствие отличные показатели энергоэффективности.

Монтаж водяного теплого контура, инженерных систем и непосредственно стяжки можно проводить уже под крышей построенного и утепленного дома, это позволяет проводить данные работы независимо от погодных условий равномерно распределяя финансовые затраты на дынные виды работ.

Плюсы характерные для обоих типов фундамента

+ Высокая энергоэффективность, инерционность отопления, что важно для каркасных домов

+ Отсутствие подпольного пространства, не требует обслуживания на протяжении всего срока службы

+ Комфортный микроклимат дома, отсутствие конвекционных потоков и высокотемпературных источников тепла

fin.house

Утепленный финский фундамент: технология строительства

Утепленная фундаментная конструкция для дома была разработана и впервые построена финской строительной компанией «Omatalo». Она представляет собой сочетание мелкозаглубленного ленточного фундамента и утепленного монолитного пола, устроенного прямо по грунту. Кроме этого, система предусматривает наличие внешней тепловой изоляции под отмосткой по всему периметру здания.

В итоге технология строительства утепленного финского фундамента предусматривает:

  • наличие МЗЛФ, выложенного из блоков, с опорной бетонной подошвой шириной не менее 600 мм и толщиной 200 мм;
  • армированную бетонную стяжку толщиной от 80 мм, залитую на уложенный слой пенополистирольных (ППС) плит толщиной 150 мм;
  • разделение ленточной части фундамента и бетонного пола пенополистирольной плитой толщиной 50 мм, которая поднимается от опорной подошвы до верха цоколя;
  • утепление отмостки слоем ППС толщиной не менее 120 мм по всему периметру здания.

В зависимости от климатической зоны, в которой происходит строительство, толщина теплоизоляционных слоев может быть другой, а материал заменен на прочные сорта пенопласта.

Перед заливкой бетона внутри конструкции обычно укладываются полиэтиленовые трубы водяного теплого пола. Так же возможны варианты замены строительных блоков бетонной монолитной конструкцией. Для этого опалубку делают из прочных пенополистирольных плит.

Схема УФФ.

Объединяющими признаками всех возможных конструкций УФФ остается расположение мелкозаглубленной фундаментной ленты в разрезе, наличие теплоизоляционных слоев под стяжкой пола, на внутренней поверхности цоколя и под отмосткой.

Плюсы и минусы утепленной фундаментной конструкции

Применение фундаментов малого заглубления является наиболее перспективным направлением развития малоэтажного строительства. Применение современных строительных материалов и технологий позволило в значительно степени уменьшить общий вес возводимых зданий.

Это все и привело к возможности разработки и внедрения новой технологии утепленного фундамента зданий. После 10 лет эксплуатации первых построенных домов, строительное сообщество смогло убедиться, что утепленные финские плиты хорошо показали себя на практике в вопросах эксплуатационной устойчивости, энергосбережения и создания комфортных условий.

К основным преимуществам этого типа фундаментных оснований специалисты относят:

  • простое и недорогое решение вопроса снижения потерь тепла;
  • высокую энергоэффективность конструкции, лишь немного уступающей теплой шведской плите;
  • хорошую адаптацию к изменению нагрузок и устройству инженерных коммуникаций;
  • выполнение работ с небольшим количеством рабочих;
  • последовательное выполнение рабочих операций, допускающее устройство теплого пола и стяжки после возведения стен и монтажа кровли;
  • возможность применения фундаментной конструкции на любых типах почвы и при высоком уровне грунтовых вод.

К недостаткам относят достаточно большой объем земляных работ и недостаточно эффективную работу систем отопления с традиционными радиаторами.

Конструктивные отличия от других видов фундаментных конструкций

Главное отличие фундамента по финской технологии от других типов оснований заключается в наличии утепленной плиты пола, не связанной с мелкозаглубленной лентой. Это делает конструкцию более устойчивой при строительстве на слабых и пучинистых грунтах. Кроме этого, наличие эффективного утепляющего слоя по периметру всего здания увеличивает защиту фундамента от воздействия низких температур в холодное время года.

Стоимость конструкции финской ребристой плиты, при ее реализации по технологии компании Omatalo, составляет в среднем 100 дол/м2. На первый взгляд это несколько дороже, чем у традиционных систем. Однако, если учесть, что одновременно с возведением фундамента дом утепляется и производится монтаж системы отопления, то предлагаемая финская схема обходится намного дешевле.

Очень важной характеристикой фундамента УФФ является высота возводимого цоколя, поскольку он требует приобретения и доставки дополнительных строительных материалов. Ее величина зависит от структуры грунта и толщины растительного слоя, который во время строительства убирается полностью.

По своей конструкции утепленный финский фундамент больше всего напоминает шведскую теплую плиту (материал про неё — читать). Но в системе УШП не предусматривается наличие теплого цоколя, а наливной пол составляет с мелкозоглубленной лентой единую монолитную конструкцию. Фундаментная плита, разработанная шведами, по своей сути представляет бетонную утепленную чащу, а финская система — более динамичное строение из независимой плиты пола и МЗЛФ с утеплением по всему периметру. В остальном же не сильно она от него и отличается.

Чертеж МЗЛФ.

Следует заметить, что каждый реализуемый проект требует индивидуального расчета (пример — смотреть), который будет учитывать существующий тип грунта, климатические условия региона, глубину промерзания, грунтовые воды, вес строительных конструкций и другие факторы.

Область возможного применения УФФ

При рассмотрении технических характеристик фундамента финская плита утепленной конструкции, можно говорить о его допустимом применении во всех климатических зонах России, для любого типа грунта при строительстве зданий с весовой нагрузкой до 3-х тонн на 1 погонный метр ленточного фундамента.

Подобная характеристика будет соответствовать большинству возводимых зданий каркасного типа с высотой до 2-х этажей.

При увеличении опорной подушки ленточного фундамента допускается увеличение веса строительных конструкций до 4-5 тонн, но в этом случае требуется выполнение обязательного поверочного расчета по методике фундаментов ленточного типа.

Описание технологии строительства

Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:

  1. определение места постройки, выполнение проектных расчетов и разработка графической части;
  2. разметка котлована;
  3. полное удаление плодородного слоя;
  4. разработка траншеи под мелкозаглубленный ленточный фундамент;
  5. устройство дренажного слоя из щебня;
  6. укладка гидроизоляционного слоя;
  7. монтаж армируемой опорной подушки МЗЛФ;
  8. кладка фундаментной ленты из строительных блоков;
  9. внутреннее утепление ленточного фундамента пенополистирольными плитами;
  10. засыпка внутренней части котлована мелкофракционным щебнем и песком;
  11. укладка плит утеплителя пола и армирующей сетки;
  12. монтаж труб теплого пола;
  13. заливка бетона для устройства плиты;
  14. укладка утеплителя отмостки по периметру здания.

На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.

Разметка и земляные работы

Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.

После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.

Выемка грунта и укладка подушки.

Дренаж, подстилающий слой и монтаж фундаментной ленты

В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.

Далее насыпается подстилающая песчаная подушка и устанавливается опалубка для заливки опорной плиты ленты.

Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.

Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.

Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).

Гидроизоляция.

Засыпка подстилающих слоев и укладка утеплителя

Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.

На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.

На всю площадь котлована уложить плиты утеплителя для создания слоя толщиной 200 или более миллиметров.

Армирование, монтаж труб и заливка бетона

На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).

Поверх сетки смонтировать трубы водяного теплого пола, привязывая их к арматуре.

Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.

Армирование.

Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.

Заливка бетона.

Устройство теплой отмостки

Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.

Утепления отмостки.

Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.

fundamentclub.ru

Технология фундамента финского дома

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.

  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

      Забивка свайного фундамента

  • Расчет

fundamentaya.ru

Утепленный финский фундамент: какие используют

Финские плиты

Технологии не стоят на месте, в связи с чем, построить утепленный финский фундамент стало еще проще. Такие дома отличаются быстрой сдачей в эксплуатацию, так как они не нуждаются в заливке мощного глубинного фундамента. Происходит монтаж ленточного основания или при определенных обстоятельствах столбчатой или свайной опоры. Фундамент финская плита (ФФП) — это стандартный пол, имеющий жесткую подстилку из гравийно-песчаного слоя. Стяжка легко отделяется от цокольной части здания при помощи листа пенополистирола.

Что собой представляет УФФ

Утепленный финский фундамент (УФФ) имеет своеобразную технологию, из-за чего распространения он не получил. УФФ часто используют российские строители. Благодаря его свойствам, существенных ошибок в строительстве основания здания можно избежать.

Плюсы ФФП:

  1. Высокая экономичность.
  2. Плиты удобны в эксплуатации.
  3. Стяжка не несущая, вся нагрузка распределяется на ленточную часть фундамента.
  4. Возможно использование нескольких вариантов пола от электрических до водяных.
  5. Трудозатраты предельно снижены.
  6. Отлично подходит для возведения в сложных условиях, например, на склонах.

В свою очередь финские плиты имеют некоторые минусы, а именно:

  1. Необходимость в рытье траншей.
  2. Засыпка траншей и внутреннего периметра здания.
  3. Необходимость в использовании нерудного материала.
  4. Нужна спецтехника.

Использование УФФ выходит немного затратнее, чем использование «шведских» плит. Стоимость строительных работ исходит из таких параметров, как высота цокольной части и уровень глубины закладки мелкозаглубленной ленты МЗЛФ.

При данном принципе технология следующая: МЗЛФ не утепляется снаружи, что приводит к промерзанию, и многие такие фундаменты, как следствие, становятся восприимчивыми к проседанию.

Утепленная шведская плита «УШП»

Возведение УШП

Эта технология заключается в возведении корыта из пенопластового материала, обладающего высоким уровнем прочности. Конструкция имеет вид цельного сооружения с несъемной опалубкой, которая выполняет дренажные функции и размещается на гравийно-песчаной дорожке. Далее выкладывают каркасную сетку из арматуры, это необходимо для закладки всех коммуникаций будущего здания. Следующим этапом является заливка бетоном каркасной сетки и дальнейшая ее шлифовка с помощью специальных строительных инструментов, например, бетонозаглаживающей машинки.

Плюсы «УШП»:

  1. Утепленная плита — неприхотливый и быстровозводимый материал.
  2. Наличие готовых коммуникаций.
  3. Наличие дренажной системы.
  4. Высокий уровень теплоемкости.

Материал имеет также свои минусы, а именно:

  1. Необходимо подготовить почву, выровнять ее.
  2. Нельзя использовать на торфяных почвах.
  3. Установка коммуникаций имеет ряд сложностей, поэтому помощь специалистов крайне необходима.
  4. Неэкономичность.

Итак, «шведские» плиты имеют как достоинства, так и недостатки. Здесь все главным образом зависит от конкретной ситуации, а именно: типа почвы, количества денежных ресурсов и личных предпочтений.

Сравнение финских плит и «УШП»

Утепленные шведские плиты

Утепленный финский фундамент часто используют для устранения различных недостатков, которые можно увидеть при использовании «шведских» плит, например, низкого цоколя. Некоторые склонны считать, что наличие невысокого цоколя негативно скажется на здании. Существует некая боязнь, что его заметет снегом. Далее «шведские» плиты достаточно дорогие и требуют повышенного внимания, наличия специального оборудования, техники, а также необходимость в помощи специалистов.

Земляные работы требуются гораздо в большем объеме, нежели при использовании. Таким образом, для возведения фундамента при помощи УШП потребуется выложить кругленькую сумму и выполнить целый комплекс строительно-ремонтных работ, но такое не каждый может себе позволить.

Утепленные шведские плиты представляют собой целый комплекс, направленный на возведение фундамента. Здесь заложена сложная дренажная и коммуникационная система из блоков, электрокабели, трубопровод, теплый пол, а сами плиты уже готовы для укладки чистового покрытия.

Кроме того, УШП требуют определенных знаний и использования специальных методов для их возведения, которые хорошо знают в Финляндии, в связи с чем, в нашей стране чаще всего применяются УФФ, как более понятный и доступный способ закладки фундамента.

По финской технологии можно создать по-настоящему качественное основание для фундамента, которое сможет прослужить долгие годы.

Как устроен УФФ

Итак, для правильной закладки УФФ нужно пройти целый ряд комплексных работ, от правильности их выполнения зависит качество возводимого фундамента. Для этой цели:

  1. Необходимо определится с местом, пригодным для застройки.
  2. При выборе места учитываются все особенности ландшафта.
  3. Разметку стоит производить с запасом, примерно, на 0,5 м.
  4. Плодородный слой почвы необходимо полностью убрать.
  5. Затем происходит рытье траншеи на глубине, равной уровню залегания подушки и наиболее оптимально подходящей высоте слоя подсыпки.
  6. Далее устанавливается дренаж.
  7. Под подушку устанавливается гидроизоляция и выполняется ее армирование.
  8. Происходит монтаж опалубки.
  9. Устанавливается система коммуникаций.

Устройство УФФ

Это довольно сложный и ответственный процесс, требующий повышенной концентрации внимания, в связи с чем, помощь специалистов иногда бывает просто необходимой.

Не стоит пренебрегать их услугами во избежание появления каких-либо проблем.

Бюджетный фундамент

Закладка фундамента ленточного типа применяется с использованием бетонных растворов как в чистом виде, так и с примесями, например, со шлаком. В процессе изготовления столбчатого фундамента участвуют красный цельный кирпич или бетонный раствор с бутовым камнем. Такую смесь изготовить достаточно просто и самому, при этом раствор получается крепким и прочным. Для изготовления плитного раствора все составляющие доступны по цене и не требуют особых денежных вложений. Это огромный плюс, который помогает сэкономить при строительстве здания.

Передовые финские технологии позволят качественно и в срок возвести фундамент, а также и само здание. Единственным недостатком при использовании УФФ можно считать наличие определенных трудовых и временных затрат и огромный комплекс работ. У финнов пользуются большой популярностью щитовые постройки и дома из панелей СИП, используемых часто с применением сборной ленты без армирования. Такой вариант имеет свои плюсы, поскольку позволяет значительно снизить затраты на опалубочные и бетонные работы.

Для нашей страны идеально подойдет монолитная конструкция, на которую будут опираться плиты из пено- и газобетона, а также кирпичные стены. Возможно небольшое промерзание МЗЛФ. Это объясняется отсутствием связи теплоизоляции с утеплителем отмостки. При обратной засыпке щебнем с использованием дренажа это не критично.

Финские плиты могут быть использованы повсеместно на любом типе грунта без существенных ограничений. В начале строительства застройщик получает только черновой пол по уплотненному грунту.

Достоинства УФФ

Утепленные финские плиты

Несмотря на то, что утепленные финские плиты могут оказаться дороже «шведских» в несколько раз, отдать предпочтение все же рекомендуется первым. Так, при УФФ есть возможность «рассрочки» оплаты, наличие высокого цоколя, что для России является более приемлемым. Также есть возможность возведения на неровной поверхности с различными уклонами. Это актуально для местностей, которые расположены ближе к горам.

Финская плита в ее классическом виде имеет вид сборного ленточного фундамента, который может быть сложен в несколько рядов КББ (керамзитобетонные блоки). В высоту лента достигает до 800 мм, а в ширину – 200 мм. Все ряды армируются между собой при помощи 2 стальных прутков. Фундамент утепляется пенополистиролом. Далее он засыпается песком и утрамбовывается, осуществляется прокладка инженерных сетей.

Строительство дома, здания или какого-либо сооружения – всегда ответственный и затратный процесс. При их возведении необходимо соблюдать технику расчета и грамотно составить чертеж будущего строения. При правильном подходе можно существенно сэкономить на первоначальном этапе строительства.

Видео:
При рассмотрении вопроса – с использованием какой технологии начать монтажные работы, все зависит от личных предпочтений как заказчика, так и исполнителя. Однако рекомендуется применять плиты УФФ, так как, несмотря на дороговизну, они обладают целым рядом полезных свойств, что оправдывает их цену.

kakfundament.ru

Фундамент УФФ — утепленный финский фундамент / каркасный дом своими руками

Каркасные дома в настоящее время получили большую популярность, и один из главных вопросов, встающих перед застройщиком – на каком фундаменте строить каркасный дом? Среди разнообразных видов фундаментов, подходящих для строительства каркасного дома, большинство из которых мы уже осветили на нашем сайте в разделе Фундамент, остался еще один достойный внимания, это УФФ – утепленный финский фундамент. Который, к слову, очень популярен в скандинавских странах, в частности, в Финляндии, в отличии от УШП, которая не пользуется популярностью в Швеции.

Данный вид фундамента схож, с более известным и распространенным у нас в стране фундаментом – УШП – утепленная шведская плита. Но, несмотря на функциональную схожесть, есть у них и различия. Давайте рассмотрим основные отличия данных фундаментов и особенности УФФ.

Так чем же УФФ отличается от УШП:

• УФФ имеет более высокий цоколь, обычно, он не менее 40-50см

• Утепление УФФ делается по помещениям, а не на всю площадь дома, как в УШП

• у УФФ более широкие возможности устройства на участке с перепадом высот

• стоимость УФФ выше на 10-15%

Более высокая цена УФФ, в основном обусловлена высотой цоколя, большим расходом сыпучих стройматериалов и большими трудозатратами при возведении.

Преимущества УФФ:

• высокий цоколь

• тёплый пол, отдельно в каждом помещении

Недостатки УФФ:

• высокая цена, как и любого плитного фундамента, но даже выше чем цена УШП

• технологичный, трудно ремонтируемый

• большие вложения на первом этапе

• нельзя делать поэтапно, сразу после набирания прочности бетоном необходимо строить дом, т.к. его нельзя оставлять на зиму не закрытым сверху домом

• теплый пол нельзя использовать для редких прогревов зимой, он должен работать весь сезон

Как сделать УФФ — утепленный финский фундамент

При возведении УФФ первым этапом идет подготовка основания под возведение фундамента. Для этого из пятна строительства убирается слой грунта, образовавшееся углубление застилается геотекстилем, поверх него укладывается песок с послойной трамбовкой. По периметру, зачастую, устраивается дренаж. Затем, на подготовленном основании возводится подошва фундамента, так называемая «пятка» — лента с армированием, на которую производится монтаж керамзитобетонных блоков, образующих цоколь. Ширина ленты обычно варьируется в пределах 60-80см и зависит от веса возводимого дома и несущей способности основания.

Далее следует утепление ленты изнутри пенополистиролом, толщиной 50-100мм. Пространство внутри ленты заполняется песком, послойно утрамбованным, с толщиной каждого слоя 10-15см. На этом этапе происходит монтаж закладных в фундамент, под канализацию и водоснабжение, уже по помещениям, если этого не было сделано до устройства основания.

Последним этапом строительства УФФ, является утепление фундамента сверху по песку пенополистиролом, толщиной 200мм, на который укладывается армирующая металлическая сетка, а затем трубы теплого пола. После укладки теплого пола, вся конструкция заливается бетонной стяжкой, 10-20см толщиной.

Технология строительства УФФ исключает устройство подземного этажа, впрочем, как и другие плитные фундаменты. В целом, это надежная и теплая конструкция, позволяющая расширить возможности по устройству плитного фундамента. Подходит для большинства видов грунтов и большинства стеновых материалов.

    Читайте так же:

  • Фундамент глубокого заложения
    Фундамент глубокого заложения, он же глубоко заглубленный фундамент, — это фундамент, основание которого находится на глубине большей, чем глубина промерзания грунта. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и возможностью сделать в доме подвальное помещение.

  • Мелкозаглубленный фундамент
    Мелкозаглубленный фундамент – это фундамент, который закладывается на глубину меньше глубины промерзания грунта. Мелкозаглубленный фундамент опирается на грунт, подверженный морозному пучению, но, несмотря на это, способен обеспечивать достаточную устойчивость для легких зданий

  • Столбчатый фундамент: конструкция, армирование, строительство
    Столбчатый фундамент — наиболее экономичный в плане расхода строительных материалов, достаточно прост в строительстве. В этой статье содержится информация о конструкциях столбчатого фундамента, способах его устройства, случаях, в которых его строительство целесообразно.

  • Фундамент на винтовых сваях
    Фундамент на винтовых сваях достаточно распространенный в последнее время, за счёт быстроты возведения и невысокой ценой под небольшие дома. Он может использоваться для строительства любых не сильно тяжёлых типов зданий – каркасных, брусовых или бревенчатых, на любых типах грунтов кроме скальных.

  • Ленточный фундамент
    Ленточный фундамент представляет собой монолитную дли набранную из блоков ФБС ленту, которая обычно укладывается под всеми стенами дома ниже глубины промерзания. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и получить возможностью сделать в доме подвальное помещение при не высоком УГВ.

karkasdom.info
