Изоляция ППУ, ПЭ защитная оболочка
Трубопроводные системы, используемые для отопления или водоснабжения, всегда предполагают предъявление высоких требований к теплоизоляции. Это позволяет снизить потери тепла, доводя носитель до конечного потребителя нагретым до необходимой температуры.
Оптимальным решением может стать использование труб с пенополиуретановой изоляцией, имеющих превосходные эксплуатационные характеристики и обладающих рядом преимуществ в сравнении с традиционными трубопроводными системами.
Что такое ППУ изоляция с ПЭ оболочкой
ППУ трубы с защитной оболочкой получили широкое распространение для подземного или надземного способа прокладки трубопроводных трасс.
В зависимости от условий эксплуатации защитная оболочка может быть изготовлена из полиэтилена или оцинковки:
- Полиэтилен (ПЭ). Материал представляет собой синтетический полимер, обладающий устойчивостью к химическим и температурным воздействиям. Помимо этого, ПЭ – хороший диэлектрик, с низкой адгезией и отличными прочностными характеристиками.
- Оцинковка (ОЦ). Производится посредством нанесения на металл защитного слоя, который, окисляясь на воздухе, способен образовывать плотную пленку, надежно защищающую металл от коррозии.
Полиэтилен способен обеспечить больший уровень гидрозащиты, его лучше использовать при подземном способе прокладки труб, тогда как для надземных трубопроводных сетей стоит отдать предпочтение изделиям в оболочке из оцинковки.
В сравнении с иными вариантами трубного материала, изделия с ППУ изоляцией в полиэтиленовой оболочке имеют ряд неоспоримых преимуществ:
- ППУ изоляция положительным образом сказывается на показателях теплопотерь. Если у традиционных способов теплоизоляции это значение достигает 15-25%, то здесь оно не будет превышать 4%.
- Устойчивость к колебаниям температур. Изделия рассчитаны на работу в температурном диапазоне от -80 до +130 градусов.
- При соблюдении технологии монтажа – полная водонепроницаемость.
- Защита от коррозии и гниения.
- Надежность и экологическая безопасность материалов.
- Антивандальные характеристики. Потенциальным злоумышленникам будет проблематично найти применение или рынки сбыта для элементов защитной оболочки и теплоизоляционного слоя.
- Длительный срок эксплуатации готового трубопровода.
Вне зависимости от типа оболочки, трубный материал может оснащаться проводниками системы ОДК (оперативного дистанционного контроля), что дает возможность в режиме реального времени отслеживать в том числе и состояние защитного покрытия, оперативно реагируя на выявленные неисправности.
Технология производства
Трубы ППУ могут производиться исключительно в заводских условиях.
Изделия с оболочкой из полиэтилена и оцинковки имеют сходную технологию производства. Различия имеются лишь на завершающих стадиях производственного процесса.
Последовательность технологического процесса для изделий с ПЭ оболочкой может быть представлена в следующем виде:
- Производится проверка сопроводительной документации на все используемые материалы. Это могут быть сертификаты соответствия, паспорта и т.п.
- Стальная рабочая труба и защитная оболочка проходят тщательный контроль. Труба подвергается дробеструйной, дробеметной или щеточной обработке, с последующей очисткой пламенем или химическими веществами. Это необходимо для удаления загрязнений (пыли, ржавчины, масляных или жирных пятен и т.п.) с ее поверхности и обеспечения хорошей адгезии с пенополиуретановым напылением.

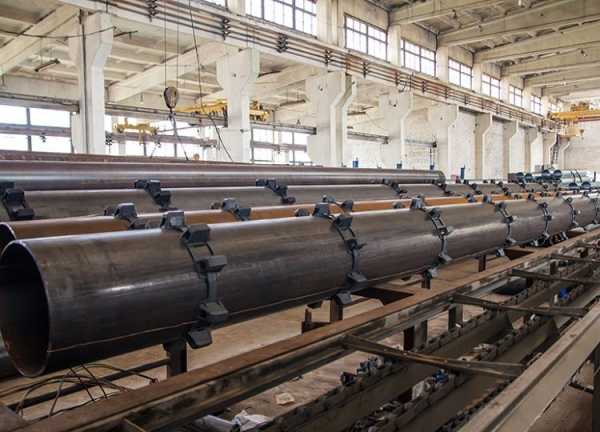

- Вдоль всей протяженности рабочей трубы через равные расстояния устанавливаются центраторы. Они выполняют двойную задачу: помогают разместить трубу строго по центру полиэтиленовой оболочки, а также выполняют роль направляющих для медного проводника СОДК.
- В гидрозащитную полиэтиленовую оболочку отрезок трубы помещается посредством специального тракового тянущего механизма. Технология обеспечивает равное расстояние между поверхностью рабочей трубы и оболочкой в каждой точке поверхности, а, следовательно, равномерную толщину слоя теплоизоляции. Далее, в специальной камере проходит температурная стабилизация.
- На следующем этапе в торцах трубы монтируются заливочные устройства фланцевого типа. Один из них оборудован отверстиями для закачки под давлением пенополиуретана и выпуска воздуха. Процесс заливки происходит в трубу, расположенную под уклоном 1-15 градусов.
- Пенополиуретановый наполнитель получается путем смешивания в заливочной машине полиола и полиизоцианата. Получается мелкодисперсная эмульсия, в которой запускаются экзотермические реакции, сопровождающиеся повышением температуры, газообразованием и интенсивным вспениванием смеси. Газообразование компенсируется вязкостью композиции и наличием пеностабилизатора.
- Даже незначительные встряхивания и механические воздействия на этом этапе приведут к резкой потере качества ППУ слоя. Трубам обеспечивается неподвижное состояние на специальных стеллажах. Химические реакции внутри слоя изоляции идут на протяжении нескольких часов, тогда как полная готовность изделия к транспортировке будет достигнута не раньше, чем через несколько суток.
- Технология производства изделий с ПЭ оболочкой подробно прописана в ГОСТ 30732-2001, (для труб с оболочкой из оцинкованной стали ГОСТом не регламентируется).
Современная промышленность успешно выпускает разнообразные типоразмеры труб ППУ с полиэтиленовой оболочкой. Среди них легко подобрать те, которые будут наилучшим образом соответствовать требованиям каждого конкретного проекта:
- Диаметр внутренней (рабочей) трубы: 25-1000 мм.
- Наружный диаметр рабочей трубы: 32-1020 мм.
- Толщина стенки рабочей трубы: 2-11 мм.
- Диаметр изделия: 90-1200 мм.
- Толщина ПЭ оболочки: 3,0-14,9 мм.
Обратите внимание! Большой популярностью начинают пользоваться многотрубные инженерные системы, когда в одной пенополиуретановой оболочке размещается до 6 независимых трубопроводов.
Характеристика полиэтиленовой защитной оболочки ППУ труб
Основная задача ПЭ оболочки – защита рабочей стальной трубы от негативных воздействий внешней среды.
Для ее изготовления используется термосветостабилизированный полиэтилен низкого давления. Материал должен соответствовать требованиям ГОСТ 16338.
Цвет материала – черный, поверхность оболочки – гладкая (допускается наличие незначительных продольных полос и волнистости), а места срезов – ровные и не имеющие заусенцев. Наличие трещин, пузырей, инородных включений на внешней или внутренней поверхности ПЭ оболочки считается недопустимым.
Среди важнейших эксплуатационных характеристик ПЭ оболочки для труб в ППУ изоляции выделяют:
- Показатель относительного удлинения при разрыве – не менее 350%.
- Температурное расширение материала во время работы при температуре +110 градусов – не более 3%.
- Значение стойкости в водной среде при температуре +80 градусов и нагрузке на растяжение 4 000 кПа – не менее 2 000 часов.
Это важно! Сварные швы полиэтиленовой оболочки должны быть полностью герметичными. Проверить надежность шва можно при помощи переносного дефектоскопа.
В процессе монтажа трубопроводной системы концы соседних труб соединяются посредством сварки. Чтобы избежать повреждения полиэтиленовой оболочки на данном этапе работ, ее прикрывают плотным негорючим материалом, например, асбестовой тканью.
Концы оболочки удобнее соединять при помощи термоусадочных муфт, которые при соблюдении технологии практически не будут уступать по эксплуатационным характеристикам самой ПЭ оболочке.
Сфера применения
Область применения труб в пенополиуретановой оболочке достаточно обширна. Отличные показатели долговечности и надежности позволяют успешно использовать их при прокладке трубопроводных сетей самого разнообразного назначения:
- Тепловые сети (отопление, горячее водоснабжение).
- Водопроводные сети.
- Промышленные трубопроводные сети.
- Газопроводы.
- Трубопроводы для нужд нефтяной промышленности.
Использование труб ППУ в защитной оболочке из полиэтилена снижает время на строительство трубопроводных сетей до 3 раз, сокращает расходы на их обслуживание – до 9 раз, а на ремонт – до 3 раз.
Учитывая заявленный производителями расчетный срок эксплуатации изделий не менее 30 лет, их использование представляется очень выгодным и удобным.
infotruby.ru
Труба ППУ в ПЭ/ОЦ
11111 ПостWP_Post Object ( [ID] => 186 [post_author] => 1 [post_date] => 2018-10-11 13:58:04 [post_date_gmt] => 2018-10-11 10:58:04 [post_content] =>ХАБАРОВСКИЙ ЗАВОД ТРУБНОЙ ИЗОЛЯЦИИ производит стальные трубы в изоляции из пенополиуретана (ППУ) в полиэтиленовой (ПЭ) и оцинкованной (ОЦ) оболочке по ТИП1 и ТИП2 согласно ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой».
Предизолированные трубы ППУ в защитной оболочке, обладая высочайшим качеством теплоизоляции, используются для прокладки тепловых сетей, систем водоснабжения, прокладки промышленных сетей, для транспортировки газа в газодобывающей промышленности и нефти в нефтеперерабатывающей промышленности.
Узнайте стоимость труб ППУ ПЭ и ОЦ по телефону 590-552. [post_title] => Труба ППУ в ПЭ/ОЦ [post_excerpt] => [post_status] => publish [comment_status] => closed [ping_status] => closed [post_password] => [post_name] => truba-ppu-v-pe [to_ping] => [pinged] => [post_modified] => 2019-01-11 05:30:43 [post_modified_gmt] => 2019-01-11 02:30:43 [post_content_filtered] => [post_parent] => 0 [guid] => http://hzti.ru/?p=186 [menu_order] => 0 [post_type] => post [post_mime_type] => [comment_count] => 0 [filter] => raw ) get_post_metaArray ( [_edit_last] => Array ( [0] => 2 ) [_edit_lock] => Array ( [0] => 1547520226:2 ) [price] => Array ( [0] => ) [_price] => Array ( [0] => field_59aaf1eb9fbd6 ) [available] => Array ( [0] => a:1:{i:0;s:17:»в наличии»;} ) [_available] => Array ( [0] => field_59aaf1f09fbd7 ) [desc] => Array ( [0] => ) [_desc] => Array ( [0] => field_59aaf1f39fbd8 ) [_thumbnail_id] => Array ( [0] => 1759 ) [_wp_old_date] => Array ( [0] => 2017-10-11 ) [harakteristiki] => Array ( [0] =>
Труба стальная с наружным диаметром 133 мм, толщиной стенки 4.0 мм, с тепловой изоляцией типа 1 или типа 2 из пенополиуретана в полиэтиленовой или оцинкованной оболочке.
Труба Ст 133 х 4 — 1 — ППУ — ПЭТолщину стенки стальной трубы устанавливают в проекте. Размеры являются рекомендуемыми и определяются проектом (кроме диаметров стальной трубы и оболочек). Диаметры стальной трубы и оболочки должны быть равны диаметрам прямой трубы. Размеры являются рекомендуемыми и определяются проектом (кроме диаметров стальной трубы и оболочек). По заявке заказчика, возможно производство труб любой длины.
) [_harakteristiki] => Array ( [0] => field_5bfce607892fa ) [rekomenduem] => Array ( [0] => a:1:{i:0;s:3:»268″;} ) [_rekomenduem] => Array ( [0] => field_5bfc8c93f8061 ) => Array ( [0] => https://hzti.ru/press-centr/video/xabarovskij-zavod-trubnoj-izolyacii-proizvodstvo-truby-i-skorlupy-ppu/ ) [_video] => Array ( [0] => field_5c07799dcd9fe ) [slider] => Array ( [0] => 1697 ) [_slider] => Array ( [0] => field_5c0783d780245 ) [_wpcf-card_image-sort-order] => Array ( [0] => a:2:{i:0;i:11215;i:1;i:11216;} ) [_oembed_f25c8da2e400e95f88b1d925a8e17c0c] => Array ( [0] => ) [_oembed_time_f25c8da2e400e95f88b1d925a8e17c0c] => Array ( [0] => 1545715112 ) [_oembed_d4bcf6beb1d8e1277efc6f2e9b2c8ab0] => Array ( [0] => ) [_oembed_time_d4bcf6beb1d8e1277efc6f2e9b2c8ab0] => Array ( [0] => 1545715129 ) [_oembed_3fae11af8cbbb648906c97cd253690b0] => Array ( [0] => ) [_oembed_time_3fae11af8cbbb648906c97cd253690b0] => Array ( [0] => 1545715977 ) [_oembed_04be238432f75e8615c574385d5d2b1f] => Array ( [0] => ) [_oembed_time_04be238432f75e8615c574385d5d2b1f] => Array ( [0] => 1545715978 ) [_oembed_60a3e9d438e7281b2b703b8b7dc765e2] => Array ( [0] => ) [_oembed_time_60a3e9d438e7281b2b703b8b7dc765e2] => Array ( [0] => 1545715989 ) [_oembed_7763cf7000b2c556ad938b881dba760e] => Array ( [0] =>Хабаровский завод трубной изоляции. Производство трубы и скорлупы ППУ) [_oembed_time_7763cf7000b2c556ad938b881dba760e] => Array ( [0] => 1545892014 ) [_oembed_74566838a58244b7e1b221584755688c] => Array ( [0] =>
Хабаровский завод трубной изоляции. Производство трубы и скорлупы ППУ) [_oembed_time_74566838a58244b7e1b221584755688c] => Array ( [0] => 1545892015 ) [_oembed_e9ce3eef97910d6a76652bf5078e0e2d] => Array ( [0] =>
Хабаровский завод трубной изоляции. Производство трубы и скорлупы ППУ) [_oembed_time_e9ce3eef97910d6a76652bf5078e0e2d] => Array ( [0] => 1545892035 ) [wpcf-card_image] => Array ( [0] => https://hzti.ru/wp-content/uploads/2018/10/ТРУБА-ППУ-ПЭ-оц-ХЗтИ.png [1] => https://hzti.ru/wp-content/uploads/2018/10/ТРУБА-ППУ-ПЭ-оц-ХЗтИ-схема-5.png ) ) the_meta
- price:
- available: a:1:{i:0;s:17:»в наличии»;}
- desc:
- harakteristiki:
Пример заказной спецификации:
Труба стальная с наружным диаметром 133 мм, толщиной стенки 4.0 мм, с тепловой изоляцией типа 1 или типа 2 из пенополиуретана в полиэтиленовой или оцинкованной оболочке.
Труба Ст 133 х 4 — 1 — ППУ — ПЭТолщину стенки стальной трубы устанавливают в проекте. Размеры являются рекомендуемыми и определяются проектом (кроме диаметров стальной трубы и оболочек). Диаметры стальной трубы и оболочки должны быть равны диаметрам прямой трубы. Размеры являются рекомендуемыми и определяются проектом (кроме диаметров стальной трубы и оболочек). По заявке заказчика, возможно производство труб любой длины.
- rekomenduem: a:1:{i:0;s:3:»268″;}
- video: https://hzti.ru/press-centr/video/xabarovskij-zavod-trubnoj-izolyacii-proizvodstvo-truby-i-skorlupy-ppu/
- slider: 1697
- wpcf-card_image: https://hzti.ru/wp-content/uploads/2018/10/ТРУБА-ППУ-ПЭ-оц-ХЗтИ.png, https://hzti.ru/wp-content/uploads/2018/10/ТРУБА-ППУ-ПЭ-оц-ХЗтИ-схема-5.png
Заполнитель (аппликатор) ТИАЛ-З представляет собой сложную полимерную клеевую композицию, выполненную в виде ленты толщиной 2,0 – 2,5мм, поставляемую в рулонах по 30 погонных метров. Применяется в качестве адгезива при монтаже термоусаживаемых муфт и строительстве теплоизолированных нефтепроводов. Клеевые свойства материала активируются во время усадки муфты при её нагревании пропановой горелкой, где адгезивная лента ТИАЛ-З, предварительно обернутая вокруг полиэтиленовой оболочки, расплавляется, равномерно заполняя пространство между оболочкой и усаживаемой муфтой и, после остывания, обеспечивает надежное и долговечное склеивание и герметичность стыкового соединения.
[post_title] => ТИАЛ-З
[post_excerpt] =>
[post_status] => publish
[comment_status] => closed
[ping_status] => closed
[post_password] =>
[post_name] => tial-z
[to_ping] =>
[pinged] =>
[post_modified] => 2018-10-19 02:10:12
[post_modified_gmt] => 2018-10-18 23:10:12
[post_content_filtered] =>
[post_parent] => 0
[guid] => http://hzti.ru/?p=221
[menu_order] => 0
[post_type] => post
[post_mime_type] =>
[comment_count] => 0
[filter] => raw
)hzti.ru
Труба ППУ-ПЭ с ОДК
Трубы в ППУ-ПЭ оболочке из полиэтилена для подземной прокладки с ОДК
Трубы в изоляции из пенополиуретана в полиэтиленовой оболочке (ППУ-ПЭ) применяются в теплоснабжении для прокладки тепловых сетей бесканальным способом.
| Наружный диаметр стальной трубы, мм | Минимальная толщина стенки стальной трубы, мм | Свободный конец, мм | тип изделия 1 | тип изделия 2 | ЦЕНА тип 1/тип 2 | |||
|---|---|---|---|---|---|---|---|---|
| Диаметр ПЭ оболочки | вес 1 п.м. трубы в изоляции, кг | Диаметр ПЭ оболочки | вес 1 п.м. трубы в изоляции, кг | |||||
| d | S | L | D | КГ | D | КГ | РУБ | |
| 32 | 2,0 | 150 | 90 | 2,7 | 110 | 3,1 | 630/650 | СКИДКА |
| 38 | 2,0 | 150 | 110 | 3,3 | 125 | 3,7 | 650/680 | СКИДКА |
| 45 | 2,0 | 150 | 110 | 3,6 | 125 | 4,0 | 690/790 | СКИДКА |
| 57 | 3,5 | 150 | 125 | 6,4 | 140 | 6,8 | 690/790 | СКИДКА |
| 76 | 3,5 | 150 | 140 | 8,3 | 160 | 8,8 | 800/900 | СКИДКА |
| 89 | 3,5 | 150 | 160 | 9,8 | 180 | 10,4 | 950/1100 | СКИДКА |
| 108 | 4,0 | 150 | 180 | 14,3 | 200 | 15,0 | 1150/1330 | СКИДКА |
| 133 | 4,5 | 150 | 225 | 18,5 | 250 | 19,8 | 1580/2000 | СКИДКА |
| 159 | 4,5 | 150 | 250 | 22,2 | 280 | 24,3 | 1990/2350 | СКИДКА |
| 219 | 6,0 | 150 | 315 | 39 | 355 | 41,9 | 3290/3900 | СКИДКА |
| 273 | 6,0 | 210 | 400 | 51,8 | 450 | 56,2 | 5100/5980 | СКИДКА |
| 325 | 7,0 | 210 | 450 | 69,6 | 500 | 74,7 | 5890/7250 | СКИДКА |
| 426 | 7,0 | 210 | 560 | 94,2 | 630 | 103,0 | 8550/10400 | СКИДКА |
| 530 | 7,0 | 210 | 710 | 126 | 12850 | СКИДКА | ||
| 630 | 8,0 | 210 | 800 | 165,5 | дог | СКИДКА | ||
| 720 | 8,0 | 210 | 900 | 193,4 | дог | СКИДКА | ||
| 820 | 9,0 | 210 | 1000 | 243,4 | 1100 | 266,9 | дог | СКИДКА |
| 920 | 10,0 | 210 | 1100 | 300,4 | 1200 | 326,3 | дог | СКИДКА |
| 1020 | 10,0 | 210 | 1200 | 338,8 | дог | СКИДКА | ||
Пример обозначения при заказе, например:
Стальная труба наружный диаметром 159 мм, толщиной стенки 4,5 мм, изоляцией типа 1 в полиэтиленовой оболочке и с проводами системы ОДК:
Труба ст 159х4,5-1 в ППУ-ПЭ с ОДК
или Труба ст 159х4,5/250 в ППУ-ПЭ с ОДК
Длина изолированных труб может варьироваться в зависимости от ГОСТ стальной трубы от 8 до 12 метров. Толщина стенки трубы и (или) изоляционного слоя может быть изменена в соответствии с проектом Заказчика. Трубы изготавливаются согласно ГОСТ 30732-2006 и оснащены проводами системы ОДК (оперативного дистанционного контроля), что позволяет оперативно обнаружить аварийный участок теплотрассы. По желанию Заказчика возможно изготовление трубы без системы ОДК.
Трубы в ППУ-изоляции в зависимости от толщины изоляционного слоя ППУ разделяют па 2 типа:
— 1 тип-предназначается для прокладки трубопроводов в регионах окружающей среды до -30 (Средняя полоса и ЮГ).
— 2 тип-предназначается для прокладки трубопроводов регионах окружающей среды ниже -30 (Север).
ppu-spb.ru
Труба ППУ ОЦ. Технические характеристики труб. Размеры и сфера применения
Трубы, предназначенные для водоснабжения или отопления, требуют качественной теплоизоляции, особенно если речь идет о наружных системах. Изоляция способствует сокращению тепловых потерь и расходов, направленных на нагревание теплоносителя. Также изолирующая оболочка препятствует быстрому износу трубопровода, защищает его от механических повреждений и появления коррозийных образований.
Если необходима усиленная защита магистрали теплоснабжения, используют трубы в оцинкованной оболочке
Что такое трубы в изоляции оцинкованные?
Труба в изоляционной оболочке представляет собой следующую конструкцию: одна труба, сделанная, как правило, из простой «черной» стали, оборачивается слоем утеплителя, а затем помещается в оболочку большего диаметра. В качестве утеплителя применяется пенополиуретан (ППУ-оболочка), а внешняя стальная труба покрывается слоем оцинковки. Также существуют изделия, в которых внешняя оболочка представлена полиэтиленом: тогда в буквенном обозначении трубы ППУ будет присутствовать маркировка ПЭ, а не ОЦ.
Важно! Для конструкций в ПЭ оболочке существуют 2 категории: первая категория (1 тип) обозначает стандартную конфигурацию труб, вторая (2 тип) – усиленную.
ППУ является разновидностью пластмассы. Свойства пенополиуретановой изоляции превосходят по всем показателям остальные виды утеплителей (минеральная или базальтовая вата, другие полимерные материалы). Показатели износостойкости пенополиуретана гораздо выше, чем у остальных полимеров. Среди всех изоляционных материалов ППУ является наименее теплопроводным материалом.
Помимо изоляции, ППУ трубы имеют дополнительный встроенный кабель, дающий возможность удаленного контроля и своевременной диагностики проблемных участков магистрали. Дистанционный контроль – это удачная разработка для оптимизации обслуживания и увеличения эксплуатационного срока крупных тепловых и водопроводных сетей.
Для изготовления трубного изделия ППУ ОЦ одну трубу вставляют внутрь другой, а промежуток между ними затем заливают пенополиуретаном
Проводники располагаются параллельно прохождению оси изделия. Они проходят через центрирующие опорные устройства на оптимальном расстоянии 20 мм от поверхности оцинкованной трубы. Кабель обязательно должен проходить с натяжением. Электрическое сопротивление между внутренней трубой и проводником (как и между внешней оцинкованной оболочкой и проводником) должно составлять не менее 100 МОм.
Характеристики трубы ППУ оцинкованной и ПЭ
Технические характеристики оцинкованной теплоизолированных трубы и фасонных изделий для нее должны соответствовать требованиям, представленным в данной таблице.
Таблица 1
| Свойство оцинкованной трубы | Характеристика |
| Плотность среднего изоляционного слоя | Не менее 60 кг/м3 |
| Водопоглощение при нахождении в кипящей воде в теч. 90 мин. | 10% от общего объема |
| Прочность при 10% деформации посредством сжатия в радиальном направлении | Не менее 0,3 МПа |
| Теплопроводность при температуре +50 градусов (средняя рабочая) | Не более 0,033 |
| Показатель для ПЭ труб: прочность на сдвиг в направлении: по оси, при температуре 23 +/- 2 градуса 140 +/- 2 градуса | 0,12 МПа 0,08 МПа |
| Прочность на сдвиг в направлении: тангенциальном, при температуре 23 +/- 2 градуса 140 +/- 2 градуса | 0,2 МПа 0,13 МПа |
| Показатель радиальной ползучести теплоизоляционного слоя при испытательной температуре +140, в течение 100 ч 1000 ч | 2,5 мм 4,6 мм |
И ОЦ, и ПЭ ППУ трубы обладают повышенной влагостойкостью. Торцы пенополиуретановой изоляции могут также иметь гидроизоляционное покрытие. Сварные швы стальных изделий проходят обязательную проверку на герметичность.
Торцы труб ППУ могут иметь защитное покрытие, предотвращающее попадание влаги внутрь конструкции
Конструкция оцинкованной ППУ трубы предполагает, что с двух концов изделия внутренняя стальная часть должна оставаться открытой, без изоляционного материала. Длина отрезка свободного края должна составлять 150 мм для внутреннего диаметра со значением от ДУ 25 до ДУ 219 и 210 мм для ДУ 273-ДУ 1020.
Внешние полиэтиленовые оболочки имеют характеристики, представленные в таблице 2.
Таблица 2
| Свойство оболочек из полиэтилена | Описание характеристики |
| Номинальное удлинение при разрыве | Не менее 350% |
| Удлинение поверхности оболочки при прогреве на +110 градусов | Не более 3% |
| Стойкости при рабочей нагрузке на растяжение 4 МПа в водном растворе ПАВ (при температуре +80 градусов) | 2000 |
| Стойкость при рабочем давлении и температуре +80 градусов | 165 – при напряжении стенок 4,6 МПа 1000 – при напряжении стенок 4 МПа |
К визуальным качествам труб предъявляются такие требования:
- Поверхность гладкая.
- Допускаются: невыраженные продольные полосы и волны, не увеличивающие стенки трубы за пределы отклонений.
- Не допускаются: заусенцы на концах труб, пузыри, трещины, вкрапления инородных материалов на внутренней и наружной поверхностях.
Требования к трубам ППУ в оцинкованной оболочке
От качества используемых при производстве материалов зависит долговечность и бесперебойность работы трубопровода. Нормы для производства изделий в оцинкованной и в ПЭ изоляции регламентирует документ ГОСТ 30732-2006. Основные требования для заводов будут такими:
1. Для изоляции допустимо использование твердого пенополиуретана, соответствующего производственным стандартам ГОСТа. Между поверхностью внутренней трубы из черной стали и изоляционным пеноматериалом сцепление должно быть максимально плотным (гарантируется полная адгезия). Степень адгезии оценивается при испытаниях на сдвиг материала по оси: осевой сдвиг составляет не более 0,14 МПа при температуре в +23 градусов.
2. Трубы производятся из углеродистых или низколегированных марок стали наиболее высокого качества. Оптимальный вариант для изготовления – прямошовный или бесшовный метод.
Основой для ППУ изделия может быть сварная прямошовная труба
Важно! Внутренняя конструкция в обязательном порядке подвергается дробеструйной шлифовке и визуальному осмотру перед нанесением защитной оболочки.
3. Для труб в ПЭ оболочке допускается использование только черного полиэтилена. Применяется полимеры марки ПЭ 80 или ПЭ 100, выпускаемые согласно ГОСТу 18599-2001. Трубы с полиэтиленовой оболочкой также подвергаются проверке по показателям, изложенным в стандарте под номером 30732-2006, и при несоответствии им в продажу не допускаются.
4. Для наружной защиты труба ППУ ОЦ покрывается тонколистной сталью с толщиной стенки, не превышающей 1 см. На нее наносится оцинковка 1 класса (ГОСТ 52246-2004). ОЦ оболочка должна быть нанесена в условиях полной герметичности.
5. Пенополиуретан в торцовом участке изделия с изоляцией должен однородную, мелкозернистую фактуру. Если в слое изоляции присутствуют пустоты, размер которых превышает 1/3 от общей толщины ППУ, такое изделие должно быть отбраковано.
Размеры труб в ПЭ и ОЦ оболочке
Стандартные размеры труб с изоляцией в полиэтилене представлены в таблице 3.
Таблица 3
| Наружный d и минимально допустимая толщина стенки трубы из стали | Тип 1 | Тип 2 | ||||
| Номинальный наружный d | Толщина ППУ слоя | Номинальный наружный d | Толщина ППУ слоя | |||
| Показатель предельного отклонения
| Расчетный | Показатель предельного отклонения
| Расчетный
| |||
| 32; 3 | 2,7 — 3,7 | 90 – 125 | 26 – 43,5 | – | – | – |
| 38; 3 | 3,2 — 3,7 | 110 – 125 | 33 – 40,5 | – | – | – |
| 45; 3 | 3,7 | 125 | 37 | –– | –– | –– |
| 57; 3 | 3,7 | 125 | 31 | 4,1 | 140 | 38 |
| 76; 3 | 4,1 | 140 | 29 | 4,7 | 160 | 39 |
| 89; 4 | 4,7 | 160 | 32,5 | 5,4 | 180 | 4,25 |
| 108; 4 | 5,4 | 180 | 33 | 7,4 | 200 | 43 |
| 159; 4 | 7,4 | 225 | 41 | 8,3 | 280 | 54,5 |
| 219; 4 | 9,8 | 250 | 42 | 10,4 | 355 | 55,5 |
| 273; 7 | 11,7 | 319 | 57 | 13,2 | 450 | 62 |
| 325; 7 | 13,2 | 400 | 55,5 | 14,6 | 500 | 81,5 |
| 426; 7 | 16,3 | 560 | 58,2 | 16,3 | 600 – 630 | 79,5 |
| 530; 7 | 20,4 | 710 | 72,6 | – | – | – |
| 720; 8 | 26,3 | 900 | 76 | – | – | – |
| 820; 9 | 29,2 | 1000 | 72,4 | 32,1 | 1100 | 122,5 |
| 920; 10 | 32,1 | 1100 | 74,4 | 35,1 | 1200 | 120,5 |
| 1220; 11 | 35,1 | 1425 | 79 | – | –– | – |
| 1420; 12 | 41,2 | 1600 | 90 | –– | –– | –– |
Изучить стандартные размеры труб в стальной оцинкованной оболочке можно в таблице 4.
Таблица 4
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Проводники изготавливаются из неизолированной гибкой меди ММ. Сечение у индикаторов составляет 1,5 мм2. При диаметре от 530 мм на конструкцию устанавливаются три контролирующих кабеля.
Трубы с изоляцией с диаметром до 426 мм (включительно) комплектуются двумя проводниками-индикаторами.
Полезный совет! Эффективность изоляции определяется толщиной слоя. В зависимости от этого изолирующие прослойки подразделяются на два типа: 1 ППУ (для районов, находящихся в умеренном климатическом поясе) и 2 ППУ (для местностей с холодными зимами).

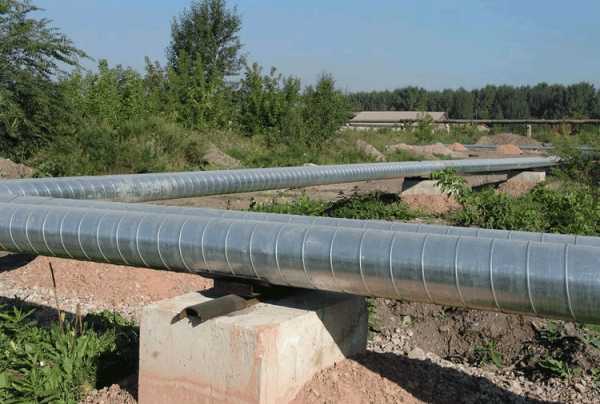

Трубы ППУ ОЦ годятся для наземной прокладки на неподвижных опорах
Толщина изолирующего слоя может варьироваться в зависимости с индивидуальными пожеланиями заказчика. При этом толщины стенок внутренней трубы и оболочки должна оставаться одинаковыми.
Укладка конструкций с изолирующим материалом осуществляется следующими способами:
- надземный метод прокладки;
- бесканальный способ, при укладывании в грунт без рытья траншеи;
- с применением скользящих опор в туннелях или каналах;
- при реконструкции существующих теплосетей применяется прокладка песчаной «полушки» в местах с непроходными каналами.
Применение труб в изоляции ППУ ОЦ
В массовой продаже ППУ трубы появились за рубежом в семидесятых годах прошлого столетия, а на территории нынешнего СНГ – относительно недавно. Зарубежный опыт использования говорит о том, что данные конструкции могут совершенно безопасно применяться в большинстве отраслей промышленности и глобального энергоснабжения.
Главной сферой применения данных изделий стало строительство трубопроводов для тепловых магистралей. Трубы с ППУ изоляцией в оцинкованной или ПЭ оболочке часто применяются в качестве замены отработавших ресурс тепловых магистралей с повышенной аварийностью. Замена старых тепловых трасс на новые изолированные трубы – более экономичное мероприятие, чем постоянное обслуживание и ремонт вышедших из строя конструкций.
Также изолированные изделия успешно применяются для прокладки сетей холодного и теплого водоснабжения, газовых трубопроводов и нефтяных магистралей.
Преимущества и недостатки изделий с ППУ изоляцией
Как и любые изделия металлопроката, трубы в ППУ, покрытые оцинкованной оболочкой, обладают как достоинствами, так и существенными недостатками.
Подобные трубы успешно применяют не только при монтажа теплотрасс, но и для устройства нефте- и газопроводов
Плюсы изделий ППУ будут такими:
- Низкий коэффициент тепловой проводимости (потери тепла не превышают 1-2%), высокая плотность материала.
- Широкий диапазон эксплуатационных температур: от -170 градусов до +130 градусов.
- Эксплуатационный срок конструкции при условии постоянного контроля составляет от 25 до 35 лет.
- Как правило, изделия комплектуются необходимыми деталями для монтажа: отводами, тройниками, компенсаторами и арматурой.
- В сравнении с другими изолированными конструкциями (ППМ или АПБ) вес ППУ трубопроводов будет наименьшим.
- Удобная система мониторинга, экономия средств на ручной проверке и профилактике системы.
- Теплоизоляция безопасна для окружающей среды. При правильной схеме использования полимер не выделяет токсических веществ в грунт и не оказывает губительного воздействия на человеческий организм.
Минусы труб ППУ:
- Изоляционный слой ППУ является легковоспламеняющимся. Поэтому воздействие открытого огня на торцевые участки полимера не допускаются.
- Пенополиуретан, несмотря на прочность, не стоек против механических повреждений.
- «Черная» сталь в любом случае остается подверженной коррозии. В случае протечки изоляции этот процесс происходит быстро и незаметно.
- Существуют ограничения на использование данных изделий в теплосетях с высоким температурным графиком, работающих с температурами от +140 градусов до +170 градусов.
- Обязателен тщательный контроль за влажностью изоляционного слоя. При намокании изоляции необходима замена полного участка теплосети: отдельно ППУ заменить нельзя.
ППУ трубопроводы в оцинкованной или полиэтиленовой оболочке – это современные, экономически эффективные конструкции. При правильном монтаже и рабочих условиях аварийные ситуации в системах происходят крайне редко, а потери тепла при транспортировке сред являются незначительными.
trubamaster.ru
Труба ТГИ ППУ ПЭ: характеристики, размеры, конструкция
Труба ТГИ ППУ представляет собой изделие из стали, теплоизолированное пенополиуретановым слоем и находящееся в гидрозащитной оболочке из полиэтилена (ПЭ). Такие каналы используются для устройства тепловых сетей под землей. Также существуют изделия с покрытием из оцинкованной стали (ОЦ), представленные трубами ТГИ ППУ ОЦ. Последний вид каналов применяется при надземной прокладке.
Теплогидроизолированные трубы — это наиболее приемлемый материал для монтажа подземных сетей
Основные особенности труб в ОЦ и ПЭ
К трубам ТГИ ППУ ПЭ и ОЦ относятся изделия, выполненные из сталей, характеристики которых соответствуют нормам государственных стандартов 8731, 550, 8733, 10704, 20295 и 10705. Основные параметры каналов приведены в ГОСТ 30732. Этим нормативным документом установлены основные размеры труб без ПЭ и ОЦ, которые в общем случае составляют 3,2-142,0 сантиметра в диаметре и до 12 метров в длину.
Обратите внимание! Изоляция мест соединений каналов выполняется термоусаживаемыми манжетами, в которые заливаются компоненты пенополиуретана на месте установки.
Для всей трубной продукции такого типа характерно наличие системы контроля увлажнения слоя теплоизоляции – ОДК, которая позволяет оперативно определять точки повреждения оболочек ПЭ/ОЦ. ГОСТ определяет такие параметры теплоносителя: давление не больше 1,6 МПа и температуру не больше 140 градусов, с возможным повышением (кратковременным) до 150 градусов.
Неизолированные концы труб могут иметь длину 150 мм с отклонением в меньшую сторону до 20 мм для изделий с диаметром ПЭ/ОЦ оболочки до 31,5 см включительно и 210 мм с таким же допустимым отклонением – для диаметров 40,0 см и более.
Трубы в теплоизоляции оснащаются системой контроля влажности изолирующего слоя
Размеры изделий по ГОСТ
Теплогидроизолированные трубы в ПЭ делятся на стандартные и усиленные – Тип 1 и Тип 2 соответственно. В таблице приведены основные размеры каналов и их оболочек.
Таблица 1
| Диаметр стальной трубы без оболочки и ППУ, мм | Номинальное значение внешнего диаметра (среднего) изделий в ПЭ | Номинальный диаметр трубы ОЦ, мм | |
| Тип 1, см | Тип 2, мм | ||
| 32 | 12,5; 11,0; 9,0 | — | 125, 140, 100 |
| 38 | 12,5; 11,0 | — | 140, 125 |
| 45 | 12,5 | — | |
| 57 | 12,5 | 140 | 140 |
| 76 | 14,0 | 160 | 160 |
| 89 | 16,0 | 180 | 180 |
| 108 | 18,0 | 200 | 200 |
| 133 | 22,5 | 250 | 225 |
| 159 | 25,0 | 280 | 250 |
| 219 | 31,5 | 355 | 315 |
| 273 | 40,0 | 450 | 400 |
| 325 | 45,0 | 500 | 450 |
| 426 | 56,0 | 630; 600 | 560 |
| 530 | 71,0 | — | 710, 675 |
| 630 | 80,0 | — | 800, 775 |
| 720 | 90,0 | — | 900, 875 |
| 820 | 100,0 | 1100 | 1000, 975 |
| 920 | 110,0 | 1200 | 1100, 1075 |
| 1020 | 120,0 | — | 1200, 1175 |
| 1220 | 142,5 | — | 1400, 1375 |
| 1420 | 160,0 | — | 1600, 1575 |
Длины ПЭ, спиральновитых оболочек, выполненных из тонколистовой ОЦ, и теплоизоляционного слоя должны быть равными. Возможный допуск: + 5,0 сантиметров с каждой из сторон изделия. Предельные отклонения для полиэтиленовой трубы-оболочки даны в таблице.
Таблица 2
| Средний внешний диаметр, см | Стенка, см | ||
| Номинальное значение | Предельное отклонение в большую сторону | Минимальное значение | Отклонение (+) |
| 9,0 | 0,09 | 0,22 | 0,04 |
| 11,0 | 0,10 | 0,25 | 0,05 |
| 12,5 | 0,12 | 0,25 | |
| 14,0 | 0,13 | 0,30 | |
| 16,0 | 0,15 | 0,30 | |
| 18,0 | 0,17 | 0,30 | |
| 20,0 | 0,18 | 0,32 | |
| 22,5 | 0,21 | 0,35 | 0,06 |
| 25,0 | 0,23 | 0,39 | 0,07 |
| 28,0 | 0,26 | 0,44 | 0,07 |
| 31,5 | 0,29 | 0,49 | 0,07 |
| 35,5 | 0,32 | 0,56 | 0,08 |
| 40,0 | 0,36 | 0,56 | 0,09 |
| 45,0 | 0,41 | 0,56 | 0,11 |
| 50,0 | 0,45 | 0,62 | 0,12 |
| 56,0 | 0,50 | 0,70 | 0,13 |
| 63,0 | 0,57 | 0,79 | 0,15 |
| 71,0 | 0,64 | 0,89 | 0,17 |
| 80,0 | 0,72 | 1,00 | 0,19 |
| 90,0 | 0,81 | 1,12 | 0,22 |
| 100,0 | 0,90 | 1,24 | 0,24 |
| 110,0 | 0,99 | 1,38 | 0,27 |
| 120,0 | 1,08 | 1,49 | 0,29 |
| 142,5 | 1,26 | 1,73 | 0,34 |
| 160,0 | 1,44 | 1,96 | 0,39 |
Значения массы и отклонений осевых линий труб
Расчетное значение массы погонного метра теплогидроизолированной трубы (ГОСТ 30732) дано в таблице.
Таблица 3
| Стальная труба | Масса, г | |||
| Наружный диаметр, см | Стенка, мм | ПЭ оболочка | Стальная оболочка | |
| Тип 1 | Тип 2 | |||
| 3,2 | 3 | 4080 | — | 6700 |
| 3,8 | 3 | 4500 | — | 7120 |
| 4,5 | 3 | 4980 | — | 7600 |
| 5,7 | 3 | 5790 | 6170 | 8410 |
| 7,6 | 3 | 7410 | 7960 | 10350 |
| 8,9 | 4 | 10810 | 11400 | 14160 |
| 10,8 | 4 | 13040 | 13790 | 16810 |
| 13,3 | 4 | 16950 | 18210 | 21370 |
| 15,9 | 4,5 | 22160 | 23860 | 26790 |
| 21,9 | 6 | 38970 | 41870 | 43950 |
| 27,3 | 7 | 58190 | 62590 | 63000 |
| 32,5 | 7 | 69610 | 74650 | 74160 |
| 42,6 | 7 | 94140 | 102790 | 97040 |
| 53,0 | 7 | 125900 | — | 121040 |
| 63,0 | 8 | 150220 | — | 143060 |
| 72,0 | 8 | 193320 | — | 181650 |
| 82,0 | 9 | 243330 | 266810 | 226070 |
| 92,0 | 10 | 278070 | 303890 | 253140 |
| 102,0 | 11 | 338590 | — | 304910 |
| 122,0 | 11 | 403340 | — | 363990 |
| 142,0 | 12 | 468100 | — | 423080 |
Отклонения осевых линий трубы из стали и защитных оболочек не должны превышать значения, которые приведены в таблице.
Таблица 4
| Внешний диаметр оболочек, см | Отклонение линий (осевых), см |
| До 16 включ. | 0,35 |
| Св. 16 до 40 включ. | 0,50 |
| Св. 40 до 63 включ. | 0,80 |
| Св. 63 до 80 включ. | 1,00 |
| Св. 80 до 120 включ. | 1,40 |
| Св. 120 до 137,5 включ. | 1,60 |
| Св. 135,5 до 160 включ. | 1,80 |

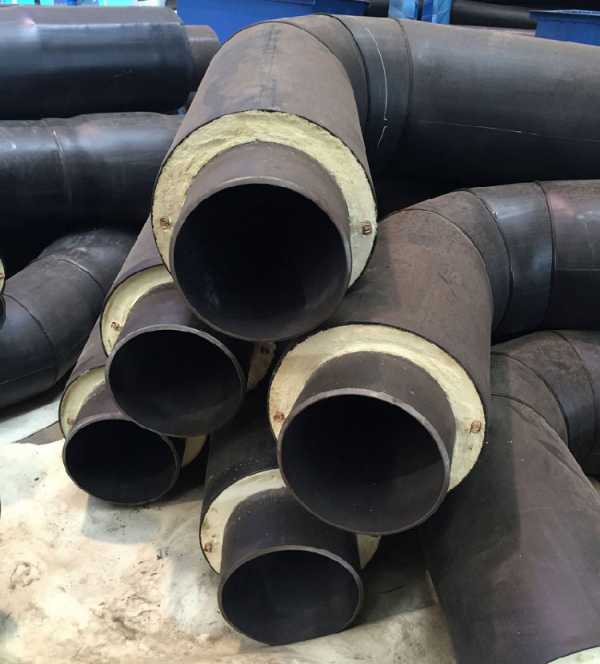

ГОСТ также регламентирует требования к фасонным элементам.
Обратите внимание! Толщины пенополиуретанового слоя прямых отрезков фасонных изделий и теплоизоляции труб должны быть равны.
На изгибах отводов допустимы отклонения осевых линий, которые превышают табличные значения. Изоляционная толщина в любой из точек отвода должна составлять не меньше 1,5 сантиметра.
Требования к стыкам труб и фасонных изделий
Стандартом установлены требования, которым должна отвечать теплогидроизоляция стыков труб из стали и фасонных элементов:
- заливка ППУ в пространство соединения рекомендуется выполнять при помощи заливочных машин, пенопакетов и иных способов, обеспечивающих хорошее перемешивание компонентов пенополиуретана;
- оболочки стыков, их соединений с трубными оболочками должны оставаться герметичными во время воздействия на внутренне пространство стыка в течение 5 минут давлением 50 кПа;
- долговечность стыков не меньше 30 лет.
Стыки труб ППУ заделывают согласно требованиям ГОСТа
При бесканальной прокладке трубопроводов можно использовать стартовые либо осевые сильфонные компенсаторы (ОСК). Теплоизоляция последних выполняется предприятием-изготовителем, а стартовых – при монтаже сети. Конструкцией ОСК должна обеспечиваться его герметичность, которая исключает попадание влаги на провод системы (С) оперативного (О) дистанционного (Д) контроля (К) и в теплоизоляцию.
Характеристики ПЭ труб-оболочек
Полиэтиленовая труба-оболочка должна иметь гладкую внешнюю поверхность.
Обратите внимание! Допустимыми являются незначительная волнистость и продольные полосы, которые входят в предельные отклонения для стенки изделия.
Наружная, торцевая и внутренняя поверхность характеризуется отсутствием пузырей, раковин, трещин, посторонних включений, а концы труб-оболочек – заусенцев. Основные параметры для таких изделий даны в таблице.
Таблица 5
| Параметр оболочки из ПЭ | Единица измерения | Значение |
| Удлинение (относительное) при разрыве | % | Не меньше 350 |
| Изменение длины трубы-оболочки после нагрева при 110 градусах | % | Не больше 3 |
| Стойкость при неизменном давлении и температуре 80 градусов | ч | Не меньше 165 (если начальное напряжение в трубной стенке 4600 кПа ) |
| Не меньше 1000 (при начальном напряжении в трубной стенке 4 тыс. кПа) | ||
| Стойкость при температуре 80 градусов, неизменной нагрузке растяжения 4 тыс. кПа в водном растворе поверхностно активных веществ | ч | Не меньше 2 тыс. |
ОДК для ТГИ изделий
Нормативными документами определены требования и параметры теплоизоляционного слоя. Структура ППУ в разрезе характеризуется мелкоячеистостью, замкнутостью и однородностью. Пустоты, размер которых больше трети толщины пенополиуретанового слоя, не допустимы. Под покровную оболочку изоляции труб сечением до 42,6 сантиметров включительно устанавливаются 2 проводника индикатора, выполненные из мягкой меди (ММ, 1,5 мм2), для системы ОДК. Их расстояние до стального изделия 2,0±0,2 см. При верхнем нахождении продольного шва трубы проводники должны располагаться в точках, соответствующих 9 и 3 ч.
Для изделий сечением 53,0 см и больше устанавливаются 3 проводника в положениях 3, 12 и 9 ч. Положение продольного шва трубы из стали – 12±2 часа. Значение электрического сопротивления между стальным каналом и соединенными медными проводниками, стальной оболочкой и соединенными индикаторами составляет не меньше 100 тыс. кОм при испытательном напряжении не меньше 500 В.
Стальные теплогидроизолированные трубы (с ПЭ либо ОЦ) характеризуются длительным эксплуатационным сроком, устойчивостью к внешним влияниям, а также позволяют в короткие сроки выполнить надземную либо подземную прокладку тепловых сетей.
trubamaster.ru
Труба ППУ-ПЭ-Б с ОДК
Трубы в ППУ-ПЭ-Б оболочке из полиэтилена для подземной прокладки, усиленная бандажами с ОДК
Трубы в изоляции из пенополиуретана в полиэтиленовой оболочке усиленной бандажами (ППУ-ПЭ-Б), которые представляют собой дополнительные кольца из полиэтилена и применяются в теплоснабжении для прокладки тепловых сетей в футлярах, что позволяет увеличить устойчивость теплотрассы в местах повышенного воздействия на почву (под авто и ж/д магистралями и т.д.).
| Наружный диаметр стальной трубы, мм | Минимальная толщина стенки стальной трубы, мм | Свободный конец, мм | тип изделия 1 | тип изделия 2 | ЦЕНА тип 1/тип 2 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр ПЭ оболочки, мм | вес 1 п.м. трубы в изоляции, кг | Диаметр оболочки бандажа, мм | Диаметр ПЭ оболочки, мм | вес 1 п.м. трубы в изоляции, кг | Диаметр оболочки бандажа, мм | |||||
| d | S | L | D | КГ | D1 | D | КГ | D1 | РУБ | |
| 32 | 2,0 | 150 | 90 | 2,7 | 110 | 110 | 3,1 | 125,0 | 850/910 | СКИДКА |
| 38 | 2,0 | 150 | 110 | 3,3 | 125 | 125 | 3,7 | 140,0 | 890/920 | СКИДКА |
| 45 | 2,0 | 150 | 110 | 3,6 | 125 | 125 | 4,0 | 140,0 | 890/920 | СКИДКА |
| 57 | 3,5 | 150 | 125 | 6,4 | 140 | 140 | 6,8 | 160,0 | 990/1150 | СКИДКА |
| 76 | 3,5 | 150 | 140 | 8,3 | 160 | 160 | 8,8 | 180,0 | 1100/1300 | СКИДКА |
| 89 | 3,5 | 150 | 160 | 9,8 | 180 | 180 | 10,4 | 200,0 | 1350/1500 | СКИДКА |
| 108 | 4,0 | 150 | 180 | 14,3 | 200 | 200 | 15,0 | 225,0 | 1650/1790 | СКИДКА |
| 133 | 4,5 | 150 | 225 | 18,5 | 250 | 250 | 19,8 | 280,0 | 2100/2500 | СКИДКА |
| 159 | 4,5 | 150 | 250 | 22,2 | 280 | 280 | 24,3 | 315,0 | 2600/3100 | СКИДКА |
| 219 | 6,0 | 150 | 315 | 39,0 | 355 | 355 | 41,9 | 400,0 | 4200/5300 | СКИДКА |
| 273 | 6,0 | 210 | 400 | 51,8 | 450 | 450 | 56,2 | 500,0 | 6500/7600 | СКИДКА |
| 325 | 7,0 | 210 | 450 | 69,6 | 500 | 500 | 74,7 | 560,0 | 8400/9200 | СКИДКА |
| 426 | 7,0 | 210 | 560 | 94,2 | 630 | 630 | 103,0 | 710,0 | дог | СКИДКА |
| 530 | 7,0 | 210 | 710 | 126 | 800 | дог | СКИДКА | |||
| 630 | 8,0 | 210 | 800 | 165,5 | дог | СКИДКА | ||||
| 720 | 8,0 | 210 | 900 | 193,4 | дог | СКИДКА | ||||
| 820 | 9,0 | 210 | 1000 | 243,4 | 1100 | 266,9 | дог | СКИДКА | ||
| 920 | 10,0 | 210 | 1100 | 300,4 | 1200 | 326,3 | дог | СКИДКА | ||
| 1020 | 10,0 | 210 | 1200 | 338,8 | дог | СКИДКА | ||||
Пример обозначения при заказе, например:
Стальная труба наружный диаметром 159 мм, толщиной стенки 4,5 мм, изоляцией типа 1 в полиэтиленовой оболочке усиленной бандажами с проводами системы ОДК:
Труба ст 159х4,5-1 в ППУ-ПЭ-Б с ОДК
или Труба ст. 159х4,5/250 в ППУ-ПЭ-Б с ОДК
Длина изолированных труб может варьироваться в зависимости от ГОСТ стальной трубы от 8 до 12 метров. Толщина стенки трубы и (или) изоляционного слоя может быть изменена в соответствии с проектом Заказчика. Трубы изготавливаются согласно ГОСТ 30732-2006 и оснащены проводами системы ОДК (оперативного дистанционного контроля), что позволяет оперативно обнаружить аварийный участок теплотрассы. По желанию Заказчика возможно изготовление трубы без системы ОДК.
Трубы в ППУ-изоляции в зависимости от толщины изоляционного слоя ППУ разделяют па 2 типа:
— 1 тип-предназначается для прокладки трубопроводов в регионах окружающей среды до -30 (Средняя полоса и ЮГ).
— 2 тип-предназначается для прокладки трубопроводов регионах окружающей среды ниже -30 (Север).
ppu-spb.ru
технические характеристики труб из пенополиуретана, ГОСТ, фото
Все больше интересных материалов изобретается в качестве применения в системах отопления. Так, достаточно новым, но очень перспективным является пенополиуретан (ППУ). Трубы из этого материала уже довольно востребованы, а спрос продолжает увеличиваться. В чем же секрет такого положения вещей? Чтобы ответить на этот вопрос, рассмотрим более подробно, что собой представляют трубы ППУ.
Трубы ППУ
Зачем нужны?
Ясно, что для наших условий отопление в доме – важнейшая составляющая существования в зимний период. Но одна задача – подать тепло в квартиру или дом, и совершенно иная – доставить это тепло с минимальными потерями.
Трубы ППУ в изоляции
Ранее для этих целей применялась стекловата. Это хороший материал, но имеет свои недостатки. Трубу заворачивали в слой теплоизоляции. Стекловату закрепляли стальной проволокой, а сверху изделие покрывалось оцинкованным стальным листом. В «лихие 90-е» очень много систем пострадало от такого утепления. Ведь оцинкованный металл – ценный материал для сдачи в металлолом. Поэтому все чаще вместо такой защиты трубопроводов использовать стали цементный раствор. Такой материал никому не нужен, однако и эффективность его значительно ниже оцинкованного металла. Поэтому актуальным оказалось решение — трубы из пенополиуретана. К тому же началось производство и скорлупы ППУ, которая является отменным теплоизоляционным материалом: отлично выполняет свои функции и стоит недорого. Это подтверждают в Сети отзывы с фото тех, кто имел опыт установки такого приспособления.
Составляющие труб ППУ
Преимущества ППУ:
- Монтаж выполняется очень легко, особенно если сравнивать с иными технологиями утепления.
- Теплопотери минимальны и не зависят от уровня влажности, как это было со стекловатой.
- Изделия ППУ с полиэтиленовым покрытием могут укладываться в грунт — не нужна дополнительная изоляция.
- Кража материала бессмысленна, хотя повторно материал можно использовать, если правильно снять.
- Уменьшение на десятки процентов коррозии под водонепроницаемой оболочкой.
Изготовление труб ППУ
Таким образом, трубы из пенополиуретана существенно экономят тепло. Благодаря их техническим характеристикам теплопотери на заводских образцах составляют около двух-трех процентов. И это подтверждают многочисленные отзывы тех, кто использовал такие изделия.
Что это такое?
Стальная труба из ППУ – обычная труба для водопровода или отопления, которая имеет теплоизоляционный слой из пенополиуретана (создается на заводе). Поверх этого слоя может использоваться дополнительная защита, которая зависит от цели использования: для прокладки по воздуху или в грунт.
Для воздуха подойдет оцинковка, для грунта – полиэтиленовый защитный слой.
Как изготавливаются?
Трубы из пенополиуретана изготавливаются достаточно просто: стандартное стальное изделие окружается оболочкой ППУ. Дальше выполняется защита оцинковкой или полиэтиленом (ПЭ).
ПЭ трубы из пенополиуретана производятся по такой технологии. Внешняя оболочка формуется так: из резервуара в пресс-форму подается подогретый полиэтилен, из которого и будет делаться внешняя оболочка. Затем в нее вставляется труба. Получившееся пространство между изделиями заполняется вспененным полимером.
Стандарты
Есть один стандарт, который упоминает изделия ППУ ПЭ, – ГОСТ 30732-2001. В нем идет речь об изготовлении труб с защитным покрытием из оцинкованного металла. По этому стандарту трубы из пенополиуретана соединяются сваркой с полным проплавлением шва. Из технических характеристик, по ГОСТу, можно привести описание качества поверхности, относительное удлинение при разрыве в процентном отношении (350%), стойкость при постоянном внутреннем давлении и температуре 80⁰С (1000 ч), изменение длины после нагрева до 110⁰С (до 3%).
Монтаж
Включает такие этапы. Сначала выполняется зачистка изделия. Далее производится сварка и контроль качества. Для последней процедуры подойдет дефектоскоп. На трубу надевается муфта, под которую направляется монтажная пена. Дальше муфта нагревается, осаживается. Это позволяет получить герметичное соединение.
Как видим, процесс монтажа требует минимум средств и времени, особенно если сравнить с альтернативными вариантами.
Что касается монтажа скорлупы ППУ, которая часто используется для дополнительной теплоизоляции труб существующего трубопровода, то он выполняется очень просто и быстро. Побирается необходимый диаметр по внешнему диаметру изделия. Скорлупа из пенополиуретана надевается на трубу, а затем герметизируется термостойким скотчем. Такая манипуляция обойдется недорого, но сэкономит большое количество тепла, которое пойдет в дом.
Стоит отметить, что вряд ли такие трубы из пенополиуретана понадобится прокладывать в условиях квартиры, однако, скажем, для частного дома или большого склада – это прекрасный вариант, который позволит избежать ненужных теплопотерь. А значит, сэкономит средства.
trubygid.ru
