Защитный слой бетона для арматуры

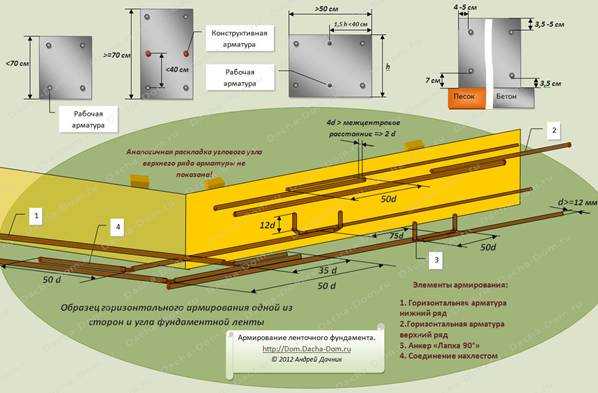

Толщина защитного слоя бетона фундамента для арматуры. Книга «Малозаглубленный ленточный фундамент» Страница 32
Толщина бетонного защитного слоя арматуры
Защитный слой бетона, то есть расстояние от поверхности арматуры до соответствующей грани фундаментной ленты, предназначен для обеспечения совместной работы арматуры с бетоном, для закрепления (анкеровки) арматуры в бетоне и возможности устройства соединения арматуры. Также защитный слой бетона предохраняет арматуру от воздействия факторов окружающей среды конструкций, в том числе и от огня. Толщина защитного слоя бетона зависит от типа конструкции и роли арматуры в ней (продольная – поперечная, рабочая – конструктивная), ее диаметра и условий окружающей среды.
Таблица №47. Толщина защитного бетонного слоя арматуры.
Условия использования арматуры
Толщина защитного слоя
Продольная рабочая арматура фундаментных балок и сборных фундаментов
Пункт 12.8.5. СП 50-101-2004
Продольная рабочая арматура монолитных фундаментов при наличии бетонной подготовки
Пункт 12.8.5. СП 50-101-2004
Продольная рабочая арматура монолитных фундаментов при отсутствии бетонной подготовки
Пункт 12.8.5. СП 50-101-2004
В закрытых помещениях при нормальной и пониженной влажности
Таблица 8.1 СП 52-101-2003
В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий)
Таблица 8.1 СП 52-101-2003
На открытом воздухе (при отсутствии дополнительных защитных мероприятий)
Таблица 8.1 СП 52-101-2003
В грунте (при отсутствии дополнительных защитных мероприятий), в фундаментах при наличии бетонной подготовки
Таблица 8.1 СП 52-101-2003
Арматура в бетоне, постоянно контактирующем с землей
Пункт 7.7.1 ACI 318-08
Арматура d18-d40 в бетоне, подверженному воздействию земли и погодных факторов
Пункт 7.7.1 ACI 318-08
Арматура d10-d18 в бетоне, подверженному воздействию земли и погодных факторов
Пункт 7.7.1 ACI 318-08
Арматура в бетоне, не подверженному воздействию земли и погодных факторов
Пункт 7.7.1 ACI 318-08
Для продольной рабочей арматуры толщина защитного слоя должна быть, как правило, не менее диаметра стержня и не менее: 30 мм — для фундаментных балок и сборных фундаментов; 35 мм — для монолитных фундаментов при наличии бетонной подготовки; 70 мм — для монолитных фундаментов при отсутствии бетонной подготовки. При использовании бетонной подготовки (или на скальном грунте) – толщина бетонного защитного слоя снижается в отечественных нормах до 40 мм, а в американских до 25мм. Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры уменьшают на 5 мм. Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры.
Во всех случаях толщину защитного слоя бетона следует также принимать не менее диаметра стержня
арматуры. В защитном слое толщиной свыше 50 мм следует устанавливать конструктивную арматуру в виде сеток.
По требованиям ACI 318-05 защитный слой бетона на уличную строну для арматуры до 20 мм составляет 25 — 40 мм. Для диаметра арматуры толще 20 мм — 50 мм. Защитный слой для арматуры диаметром до 40 мм на стороне не подверженной действию природных факторов составляет 20 мм. По отечественным нормам защитный слой бетона с обеих сторон составляет 40 мм. Требуемую проектом величину защитного слоя нижней арматуры и проектное положение арматуры в процессе бетонирования можно установить с помощью одноразовых пластиковых фиксаторов, подкладок из бетона и путем конструирования арматурного каркаса таким образом, чтобы некоторые стержни упирались в опалубку, фиксируя положение каркаса. Нижний защитный слой можно установить, закладывая под нижние стержни арматуры заранее изготовленные бетонные прокладки (сухари) размером 100×100 мм и толщиной, равной требуемой толщине защитного слоя. Применение прокладок из обрезков арматуры, деревянных брусков и щебня запрещается. Также для задания толщины защитного можно использовать пластиковые фиксаторы — спейсеры требуемого стандартного размера. Фиксаторы для арматуры выпускаются в размерах от 15 до 50 мм с шагом размера 5 мм.
Толщина защитного слоя для поперечной арматуры
Минимальный защитный слой бетона для поперечной арматуры бетонных элементов сечением меньше 25 см составляет 1 см, а для элементов сечением более 25 см – 1,5 см [Таблица 5.19, Голышев, 1990].
Таблица №48. Максимально допустимые отклонения бетонного защитного слоя.
Реклама на сайте и
СТРОИТЕЛЬНЫЕ КОНСУЛЬТАЦИИ
Петербургский врач Андрей Дачник, столкнувшись в 2003 году с необходимостью построить дом на даче, детально познакомился с суровой реальностью отечественного рынка домостроения.
Вследствие неутешительно-печальных результатов этого знакомства, автору пришлось погрузиться в пучину самостоятельного изучения основ архитектуры, проектирования и строительного дела. Автор готов поделиться полученными знаниями и приобретенным опытом.
Заказать индивидуальную
строительную консультацию
Получить бесплатные технические консультации Дачника по любым вопросам строительства и ремонта можно на форуме Околоток.
Индивидуальная помощь в строительстве в виде онлайн ответов на вопросы по выбору материалов и технологий для строительства или ремонта дома, конструкций дома, основам планировки и компоновки, устройства инженерных систем.
Производится разработка индивидуальной планировки дома на заказ с точки зрения рациональности конструктивных решений при выбранной технологии строительства и удобства пользования домом для всех членов семьи с учетом их интересов.
© 2008-2017. Андрей Дачник. Все права защищены.
Защитный слой бетона для арматуры
Защитный слой бетона – это прослойка раствора от поверхности сооружения до металлического каркаса. Большое значение для бетонных сооружений имеет их защитный слой, который способствует увеличению продолжительности срока службы зданий и сооружений. Чтобы обеспечить надежную защиту постройкам из бетона, действуют согласно строительным нормам и правилам, а также руководствуются инструкцией по их изготовлению. В противном случае бетонной конструкции грозит разрушение.
Какие функции выполняет?
Защитный слой бетона нужен для оберегания находящегося в его составе металла в результате влияния окружающей среды. Также используют защитный слой бетона для выполнения таких функций:
- сохранения и увеличения огнеупорности сооружений из бетона с добавлением железной арматуры;
- оснащения фиксации арматурного каркаса в бетонном растворе;
- оберегания металла от воздействия: влажности, нагрева, оттаивания снежных масс, а так же различных агрессивных факторов внешней среды;
- обеспечения объединенной работы бетона с каркасом из арматуры .
Что влияет на толщину защитного слоя?

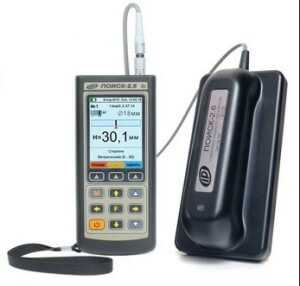

Прибор для определения толщины бетона до арматуры.
Защитный слой бетона для арматуры зависит от толщины пласта раствора. При тонком защитном слое металл больше подвергается проникновению влаги и порче, а в дальнейшем — разрушению всей постройки. Толстый защитный слой бетона значительно увеличивает затраты на строительство. Таким образом, важно правильно выявить нужное значение, на которое влияют такие факторы:
- Вид постройки. Это может быть основа для бассейна. фундамент, плита, балка.
- Предназначение арматуры в сооружении. Которое бывает конструктивное или рабочее, поперечное или продольное.
- Размер сечения арматуры.
- Нагрузка на арматуру. Она бывает напряженная и ненапряженная.
- Внешняя среда. Включает в себя: открытый воздух или помещение, контакт с поверхностью земли, повышенная влажность.
Таким образом, определяют требования к защитному пласту, который в свою очередь, должен:
- оберегать бетонную поверхность от возникновения коррозии;
- способствовать взаимосвязи бетона с металлом;
- ограничивать негативные вмешательства окружающей среды.
Выбор толщины слоя
Выбирается толщина предохранительного пласта бетона, исходя из строительных требований и правил, благодаря которым возможно определение требуемых значений в различных ситуациях. Таким образом, при возведении монолитных железобетонных построек используется толщина слоя на пять миллиметров меньше толщины сечения арматуры при условии применения тяжелого материала с мелкозернистыми гранулами.
При использовании арматуры с сечением от 4 до 18 мм соответствует толщина предохранительного пласта бетона от 10 до 25 мм. Применяются для крепежа арматуры фиксаторы «стульчик». В состав «стульчика» входят добавки, которые обеспечивают устойчивость к термическому воздействию. «Стульчик» не деформируется под арматурой в результате воздействия высоких температурных режимов, не трескается и не сыпется при низких температурах. Применение «стульчика» в строительстве монолитных конструкций позволит удержать правильное расположение арматурного каркаса внутри железобетона. Используя фиксатор «стульчик», гарантируется прочность и надежность сооружаемых зданий. При надобности создания предохранительного пласта толщиной от 30 до 50 мм, применяют «стульчик» большего размера. «Стульчик» для арматуры выпускается с шагом размером 5 мм.
Основные показатели
Показатели сооружений, используемые в промышленности, определяют минимальный пласт защиты в таких числовых показателях:
- в сборных фундаментах показатель соответствует тридцати миллиметрам;
- для плоских и рельефных плит, стен и панелей – двадцать миллиметров;
- в сборных фундаментах с применением бетонной подготовки – тридцать пять миллиметров;
- в фундаментах без подготовки из бетона – семьдесят миллиметров;
- в балках фундамента – тридцать миллиметров;
- в колоннах – двадцать миллиметров.
Арматура ненапрягаемая
Схема напрягаемого и ненапрягаемого продольного армирования балок.
При использовании защитных слоев в бетоне с ненапрягаемой арматурой, слой должен быть не меньше диаметра сечения стержня. Также плита толщиной десять сантиметров должна соответствовать слою в один сантиметр. Балки, высота которых достигает 25 сантиметров, должны обладать защитным слоем в два сантиметра. В строительстве фундаментов слой защиты составляет три сантиметра. При работе с бетоном, в состав которого входит стальной каркас, толщиной больше десяти сантиметров применяют пласт защиты пятнадцать миллиметров.
Арматура напрягаемая
В постройках из железобетона с наличием осевой напрягаемой арматуры в месте, где происходит нагрузка на бетонный раствор, предохранительный пласт должен быть не меньше 2 диаметров сечения арматуры. В некоторых случаях защитный пласт достигает трех диаметров. Однако диаметр сечения арматуры не должен быть меньше 0, 2 см.
В момент напряжения осевой арматуры на бетон в каналах нужно соблюдать расстояние между ними, но оно не должно быть меньше 20 мм.
В конструкциях промышленного назначения
В конструкциях промышленного назначения применяют предохранительный пласт толщиной:
- два сантиметра в плитах с плоской или ребристой поверхностью, стенах;
- два сантиметра при строительстве бетонных основ или фундаментных балок;
- двадцать пять миллиметров в фермах, колоннах, балках;
- два сантиметра при возведении построек под землей.
Чтобы обеспечить защитным пластом торец арматурной палки, применяют толщину слоя в 1 см для девятиметрового сооружения, 1,5 см для 12 метровой и 2 см для железобетонных построек, длина которых превышает двенадцать метров.
При негативных условиях окружающей среды
При неблагоприятных факторах внешней среды толщина защитного слоя бетона может отличаться:
- в случае наличия подготовки из смеси цемента с водой основы зданий и сооружений – не меньше 4 см;
- при постоянном соприкосновении сооружения с поверхностью земли – 7,5 см;
- при соприкосновении построек, в состав которых входит арматурный каркас, с поверхностью земли под действием неблагоприятных явлений природы – 5 см;
- если планируется эксплуатация зданий и сооружений на открытом воздухе – 3 см и больше;
- в железобетонных постройках присутствует влажность – 2,5 см.
Реконструкция защитного слоя
Под действием большого давления раствор вылетает из установки, уплотняя наносимый слой.
Толщина защитного слоя бетона с течением времени приобретает неудовлетворительное состояние и требует реконструкции. Воссоздание защитного пласта выполняют двумя способами:
- частичный ремонт, включающий латание трещин, сколов и т.д.;
- полная реконструкция верхнего яруса.
Ремонт по заделыванию трещин не занимает много времени и сил, для этого требуется только привести в порядок место повреждения, очистить его и нанести грунтовый раствор. После подготовительных работ приступают к латанию поврежденного места в железобетонных конструкциях .
Выполняя работы по полной замене поверхности защитного пласта, придерживаются определенных правил и требований. Полная реконструкция требуется, если:
- произошло разрушение металлов в следствие физико-химический взаимодействий с окружающей седой;
- произошло снижение свойств материала;
- случилось отслаивание предохранительного пласта.
Выполняя замену старого пласта на новый, придерживаются следующей инструкции:
- начинают работу по замене защитного пласта с определения его толщины с помощью специального приспособления, которые позволит измерить предохранительный пласт, состоящий из смеси цемента с водой;
- после чего нужно с особой аккуратностью снять непригодный к использованию пласт до места, где крепится стальной каркас;
- если существует надобность, то провести очищение поверхности металла от ржавчины в железобетонных конструкциях;
- после чего провести чистку от возможной грязи и пыли;
- по окончании подготовительно-очистительных работ приступают к нанесению бетонного раствора.
Укладывают смесь слоями под давлением сжатого воздуха или, как еще называют этот процесс укладки – механическим нанесением бетона. Такой способ обеспечит плотное прилегание частиц и взаимодействие бетона с поверхностью сооружений. Укладывают раствор толщиной не меньше трех сантиметров. Возможно нанесение нового пласта на старый, когда поверхность железобетонных построек имеет сильные повреждения и не поддается частичному ремонту. В случаях с надобностью в обработке механическим способом сооружений из железобетона, применяют агрегат с алмазными насадками.
При необходимости устанавливают фиксаторы для стального каркаса:
- «звездочка»;
- универсальные «треугольник»;
- круглые «колесико»;
- «стульчик»;
- универсальные «стойка»;
- «нагель»;
- «конус» .
Большое значение имеет защитный пласт для железобетонного и бетонного сооружения с арматурой. Он выполняет множество функций и продлевает эксплуатационный период построек. Таким образом, выполняя работы по укладке бетона, нужно досконально изучить местность и окружающую среду, в которой планируется постройка железобетонного сооружения, и выбрать толщину предохранительного пласта.
Также важно соблюдать соответствующие нормы и требования, а в процессе постройки — придерживаться инструкций и рекомендаций опытных строителей.
Защитный бетонный слой для арматурных прутьев
Арматурный металлопрокат – неотъемлемый элемент любой железобетонной конструкции. Прочный и долговечный, тем не менее, он неустойчив перед влагой, химическими соединениями. Чтобы каркас не ржавел и не разрушался, ему необходима защита в виде бетонной прослойки.
Для чего нужен защитный слой?
В соответствии с СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений» и СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры» каркас нуждается в защите от неблагоприятного воздействия окружающей среды.
Используемые методики антикоррозионной обработки арматуры (цинкование, оксидирование) не дают 100 % гарантии безопасности от ржавления. Поверхностная пленка не отличается высокой прочностью, к тому же ее толщина не превышает несколько микрон. Достаточно одного сварного шва либо неаккуратной транспортировки, чтобы нарушить ее целостность.
Следует учитывать и тот факт, что бетон почти на 40% состоит из тяжелых наполнителей в виде гравия или щебня. При заливке смеси в опалубку острые грани камней легко царапают цинковый или гальванический слой. Поэтому арматура с антикоррозионным покрытием используется для монтажа открытых каркасов или конструкций.

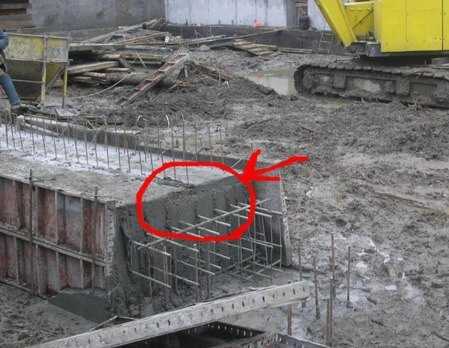

Арматурный скелет, расположенный в теле плиты или ленты фундамента, должен быть отгорожен от попадания воды, снега, растворителей и других едких жидкостей. Наиболее оптимальным решением является формирование прослойки, которая в нормативных документах получила название «защитный бетонный слой». Под этим словосочетанием подразумевается расстояние от поверхности арматурных стержней до ближайшей грани цементного камня. Такое сочетание обеспечивает:
- Правильную совместную работу всех компонентов железобетонной конструкции (бетон и металл).
- Защиту от коррозии и атмосферных воздействий (включая резкие перепады температуры, пожары и другие).
- Правильную анкеровку арматурных прутьев с возможностью устройства стыков и выводов на другой уровень.
От чего зависит толщина бетонной прослойки?
Защитный слой бетона формируется в обязательном порядке, а на величину его сечения влияют следующие факторы:
1. диаметр стержней. Чем выше этот параметр, тем больше должен быть объем прослойки;
2. условия окружающей среды. К примеру, на заболоченных почвах очень силен так называемый капиллярный подсос внутри бетонного камня, поэтому без должной гидроизоляции фундамент может быстро отсыреть, а арматура – проржаветь. Поэтому защитный слой бетона должен быть максимально допустимым;
3. тип сооружения или изделия. Нормативы дают четкие размеры прослойки для каждого вида, будь то ленточный фундамент или плита перекрытия;
4. условия эксплуатации. Арматура в нагруженных конструкциях подвергается большему риску, чем в ненагруженных. Соответственно просчитывается защитный слой бетона на основании соответствующих санитарных норм и методик расчета;
5. функциональная нагрузка металлических изделий. Дело в том, что арматура может быть рабочей, распределительной или конструктивной.
Соответствующие рекомендации даны в сводах правил и нормативах по устройству и возведению бетонных и железобетонных конструкций. Ниже приведены допустимые величины.
Условия применения арматурного проката
Толщина бетонного слоя, мм
Источники: http://dom.dacha-dom.ru/book-32.shtml, http://kladembeton.ru/poleznoe/zashhitnyj-sloj-betona.html, http://stroitel-list.ru/fundament/armatura/zashhitnyj-betonnyj-sloj-dlya-armaturnyx-prutev.html
1pofundamentu.ru
Защитный слой бетона для арматуры
Защитный слой бетона — это расстояние от поверхности арматурного стержня до грани железобетонного изделия.
Арматура любой железобетонной конструкции должна иметь защитный слой бетона, дабы обеспечивать её совместную работу с бетоном, при этом одновременно защищая стальной элемент от воздействия окружающей среды. Кроме того, данный защитный слой увеличивает огнестойкость металлического элемента.
В зависимости от вида конструкции и её месторасположения, диаметра арматуры, условий эксплуатации, назначения (продольная рабочая, поперечная, распределительная, конструктивная) и условий работы минимальное значение защитного слоя бетона может разниться.
Таблица 1. Минимальные значения толщин защитного слоя бетона для рабочей арматуры в зависимости от условий эксплуатации конструкции
Для сборных элементов значения указанные в таблице можно уменьшить на 5 мм. Также на 5 мм защитный слой бетона уменьшается в случае с конструктивной арматурой. То есть, начиная сверху, должны получиться следующие значения: 15, 20, 25 и 35 мм. Помимо этого, для рабочей арматуры толщина защитного слоя может быть уменьшена при наличие гидроизоляционного слоя на поверхности ж/б изделий. Но в практике к этому редко прибегают, и в любых ситуациях руководствуются данными представленной таблицы.
Рисунок 1
Кроме того, здесь стоит отметить, что, защитный слой бетона для рабочей арматуры в растянутой зоне не должен превышать 50 мм. В противном случае необходимо использовать арматурные сетки. Это правило действует для всех конструкций, кроме фундаментов, где толщина защитного слоя бетона для рабочей арматуры их подошвы в случае отсутствия бетонной подготовки должна быть 70 мм.
Все вышеперечисленные значения регламентируются СП 52-101-2003 «Бетонные и железобетонные конструкции».
Таблица 2. Минимальный защитный слой концов рабочей арматуры плит
Во всех остальных случаях толщину защитного слоя следует принимать не менее диаметра стержня арматуры. При работе железобетонной конструкции в агрессивной среде данный защитный слой должен быть увеличен согласно действующим нормативным документам.
svoydomtoday.ru
|
Толщина бетонного защитного слоя арматуры
Таблица №47. Толщина защитного бетонного слоя арматуры.
Для продольной рабочей арматуры толщина защитного слоя должна быть, как правило, не менее диаметра стержня и не менее: 30 мм — для фундаментных балок и сборных фундаментов; 35 мм — для монолитных фундаментов при наличии бетонной подготовки; 70 мм — для монолитных фундаментов при отсутствии бетонной подготовки. При использовании бетонной подготовки (или на скальном грунте) – толщина бетонного защитного слоя снижается в отечественных нормах до 40 мм, а в американских до 25мм. Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры уменьшают на 5 мм. Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры.
Толщина защитного слоя для поперечной арматуры Таблица №48. Максимально допустимые отклонения бетонного защитного слоя.
* ВСН 37-96 Указания по устройству фундаментов на естественном основании при строительстве жилых домов повышенной этажности. |
dom.dacha-dom.ru
зависимость толщины от условий, величина размера в железобетонном изделии
При изготовлении ответственных монолитных конструкций внутри опалубки монтируют несущий каркас. Важно сохранить металлический скелет как можно дольше в неповреждённом состоянии. Для этого при заливке смеси предусматривают защитный слой бетона для арматуры. Строительные нормы регламентируют толщину предохранительных припусков в зависимости от характеристик объекта и элементов. Чтобы обеспечить соответствие проекту, детали каркаса фиксируют.
Значение защиты и факторы влияния
Защитный слой бетона для арматуры — это корка между поверхностью металлического скелета из кругляка и гранью железобетонного изделия (ЖБИ). Предохранительный припуск осуществляет следующие функции:
закрепление каркаса в монолитной конструкции, включая стыки арматурных прутьев;- обеспечение синхронной работы деталей ЖБИ: бетона и металла, не допуская отслоений;
- защита железного кругляка от ржавления и потери сечения за счёт воздействия влажной атмосферы, химии, других агрессивных сред;
- предохранение каркаса от температурных нагрузок свыше 500ºС, когда под действием огня прочность перекрытий, балок и ригелей существенно падает.
закрепление каркаса в монолитной конструкции, включая стыки арматурных прутьев;Факторы, определяющие толщину защитного слоя бетона для арматуры: вид ЖБИ — базисное основание, плита или ригель. Условия эксплуатации объекта — во влажном помещении, закопанном в грунт или расположенном в естественной атмосфере. Характер давления на арматуру — продольное усилие, поперечное, рабочее, напряжённое состояние; сечение элементов бетонных изделий: вышины и толщи.
При малой величине охранной корки ЖБИ разрушается, а максимальный защитный слой бетона приводит к удорожанию строительства. Существуют правила, констатирующие толщину защитного слоя арматуры t в различных условиях использования монолитов.
Нормативы предохранительного слоя каркаса
СНиП 52−01−2003. Бетонные и ЖБ конструкции — это нормативный регламент (строительные нормы и правила) по расчёту и проектированию ЖБИ. Он позволяет определить защитный слой арматуры с учётом обязательных требований. Наиболее часто встречающиеся на практике варианты:
- Продольная арматура ненапряженная из кругляка — t ≥ диаметру стержня. При толщине плиты (стенки) меньше 10 см t ≥ 10 мм; если больше, то t ≥ 15 мм. Такое же значение принимают для балки высотой до 25 см, а свыше этого размера t ≥ 20 мм. Для фундамента t ≥ 30 мм.
- Продольная арматура напрягаемая: t ≥ двум диаметрам арматурного каната — минимум 20 мм, и стержней класса А-IV, Ат-IV — наименьшее значение t ≥ 40 мм.
- Пучок стальных прутков общим кругом больше 3,2 см потребует величины t ≥ 32 мм.
Продольная арматура ненапряженная из кругляка — t ≥ диаметру стержня. При толщине плиты (стенки) меньше 10 см t ≥ 10 мм; если больше, то t ≥ 15 мм. Такое же значение принимают для балки высотой до 25 см, а свыше этого размера t ≥ 20 мм. Для фундамента t ≥ 30 мм.Защитный слой для торцов арматуры рекомендуется в зависимости от длины изделий: до 9 метров, 9―12 м и свыше двенадцати — показатель соответственно t ≥ 10, 15 и 20 мм. Для металлических остовов с поперечными прутками имеет значение высота сечения — t ≥ 10, если величина меньше 25 см, и t ≥ 15 мм, когда она больше. Минимальная защита монолитной корки характеризуется следующими показателями:
| Толщина слоя t, мм | Условия, в которых работают ЖБИ (рабочая арматура) | Бетон промышленных сооружений |
| 20 | Внутри зданий с оптимальной влажностью | Стеновые панели, гладкие и ребристые плиты |
| 25 | В насыщенных туманом или паром помещениях, когда нет гидроизоляции | Ригели, колонны, фермы, балки |
| 30 | Под открытым небом без всякой защиты | Основания под массивные конструкции |
| 40 | Нахождение изделия в земле без изолирования | Фундамент по бетонной подготовке |
| 76 | Постоянный контакт поверхности ЖБИ с грунтом | Базис без предварительного цементирования |
Табличные параметры делают меньше на 5 мм для собираемых объектов, конструктивного каркаса, а также при нанесении гидроизоляции на поверхность бетона. Концы рабочей арматуры в монолитных плитах скрывают на 20 мм, если длина больше 6 м, и на 15 при меньшем размере.
У стеновых изделий до 12 метров t ≥ 10 мм. В любом варианте величина защиты не может приниматься меньше диаметра прутка и 10 мм.
Шаблоны правильного монтажа

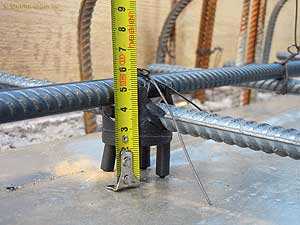

Точность отливки защитного пояса ЖБИ достигается использованием фиксаторов: при изготовлении фундаментной плиты нижняя сетка из арматуры кладётся на них и жёстко закрепляется. Конфигурации шаблонов разнообразны. Элементы в виде звёздочки диаметром 10―20 мм применяют для вертикальных плоскостей — колонн и стен, а горизонтальные поверхности (литьё полов) раскрепляют деталями в форме треугольника и стульчика. Материал приспособлений — пластмасса. Применение фиксаторов позволяет достичь положительных результатов:
- исключить появление дефектов на поверхности монолита из-за соприкосновения створок опалубки с прутком;
- обеспечить соответствие величины предохранительных припусков требованиям нормативных документов и необходимое качество работ;
- выиграть время на установке каркаса и при укладке бетона в опалубку;
- снизить себестоимость изготовления конструкции или изделия.
исключить появление дефектов на поверхности монолита из-за соприкосновения створок опалубки с прутком;Проверяют параметры защиты ЖБИ посредством специальных приборов неразрушающего контроля. В этом случае измерения основаны на принципе магнитной индукции посредством импульсов.
tvoidvor.com
Защитный слой бетона
Глава из книги «Мелкозаглубленный ленточный фундамент»
Толщина защитного слоя бетона мелкозаглубленного ленточного фундамента
Защитный слой бетона, то есть расстояние от поверхности арматуры до соответствующей грани фундаментной ленты, предназначен для обеспечения совместной работы арматуры с бетоном, для закрепления (анкеровки) арматуры в бетоне и возможности устройства соединения арматуры. Также защитный слой бетона предохраняет арматуру от воздействия факторов окружающей среды конструкций, в том числе и от огня. Толщина защитного слоя бетона зависит от типа конструкции и роли арматуры в ней (продольная – поперечная, рабочая – конструктивная), ее диаметра и условий окружающей среды.
|
Таблица. Толщина защитного слоя бетона |
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
|
Для продольной рабочей арматуры мелкозаглубленного ленточного фундамента толщина защитного слоя должна быть, как правило, не менее диаметра стержня и не менее: 30 мм — для фундаментных балок и сборных фундаментов; 35 мм — для монолитных мелкозаглубленных ленточных фундаментов при наличии бетонной подготовки; 70 мм — для монолитных фундаментов при отсутствии бетонной подготовки. При использовании бетонной подготовки (или на скальном грунте) – толщина бетонного защитного слоя снижается в отечественных нормах до 40 мм, а в американских до 25мм. Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры уменьшают на 5 мм. Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры. По требованиям ACI 318-05 защитный слой бетона на уличную строну для арматуры до 20 мм составляет 25 — 40 мм. Для диаметра арматуры толще 20 мм — 50 мм. Защитный слой для арматуры диаметром до 40 мм на стороне не подверженной действию природных факторов составляет 20 мм. По отечественным нормам защитный слой бетона с обеих сторон составляет 40 мм. Требуемую проектом величину защитного слоя нижней арматуры и проектное положение арматуры в процессе бетонирования можно установить с помощью одноразовых пластиковых фиксаторов, подкладок из бетона и путем конструирования арматурного каркаса таким образом, чтобы некоторые стержни упирались в опалубку, фиксируя положение каркаса. Нижний защитный слой можно установить, закладывая под нижние стержни арматуры заранее изготовленные бетонные прокладки (сухари) размером 100×100 мм и толщиной, равной требуемой толщине защитного слоя. Применение прокладок из обрезков арматуры, деревянных брусков и щебня запрещается. Также для задания толщины защитного можно использовать пластиковые фиксаторы — спейсеры требуемого стандартного размера. Фиксаторы для арматуры выпускаются в размерах от 15 до 50 мм с шагом размера 5 мм. Толщина защитного слоя для поперечной арматуры Таблица. Максимально допустимые отклонения бетонного защитного слоя |
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
|
Отклонения от толщины защитного слоя по проекту не должны превышать 4-8 мм в сторону увеличения защитного слоя и 3-5 мм в сторону его уменьшения в зависимости от диаметра арматуры и сечения бетонной конструкции [пункт 2.104 СНиП 3.03.01-87]. |
||||||||||||||||||||||||||||||||||||
dom.dacha-dom.ru
Защита арматуры с помощью бетона
Железобетонные конструкции состоят из двух компонентов:
- Бетон – искусственный камень, который отлично работает на сжатие, не боится воды, но совершенно неустойчив к растяжению на изгиб;
- Cтальная арматура – строительный компонент для каркаса бетонных конструкций. Металл работает на изгиб, поэтому создает запас напряжения для бетонных элементов, чтобы они не разрушались под действием вертикально направленных нагрузок.
Сколько бы не было металлических компонентов в камне, они должны быть надежно защищены от губительной влаги. В пустотных плитах, лестничных маршах, в монолитном или сборном фундаменте – везде необходим защитный слой бетона для арматуры. Он определяется конструктивно.
Нормативная документация
Размер защитного слоя определяется, согласно:
- СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения»;
- СНиП 2.03.01-84* «Бетонные и железобетонные конструкции»;
- СНиП 52.01.2003 «Бетонные и железобетонные конструкции. Основные положения».
Для плиты межэтажного перекрытия и фундаментного блока минимальный/максимальный размер защиты армирования определяется по-разному, в зависимости от условий эксплуатации элемента и марки используемого бетона, а также расположения металлических прутов. Все эти нюансы отражены в нормативной документации.
Толщина защитного слоя бетона
Инженеры и проектировщики принимают толщину защитного слоя арматуры, опираясь на нормы из СНиП 2.03.01-84*, с применением формул, а также с учетом ряда факторов.
В зависимости от условий эксплуатации минимальная толщина слоя бетона для арматуры определяется по-разному.
| Условия эксплуатации | Минимальная толщина бетона, мм |
|---|---|
|
Закрытые помещения с нормальной и пониженной влажностью |
20 |
|
В закрытых помещениях с повышенной влажностью, если не применены дополнительные меры защиты |
25 |
|
На открытом воздухе без дополнительной защиты |
30 |
|
В грунте (фундаментные элементы (стены, подушки), без дополнительной защиты |
40 |
Эти факторы являются определяющими при выборе толщины защиты стального каркаса.
Поскольку не для каждой конструкции есть возможность устанавливать слой бетона по таблице в виду разных обстоятельств (размеры элементов, диаметр прутков, дополнительная гидроизоляция), специалисты сделали обобщающую сводку:
| Тип конструкции | Примечание | Толщина слоя, мм |
|---|---|---|
|
Плиты, перегородки, стенки с шириной |
До 100 мм |
10 |
|
Более 100 мм |
15 |
|
|
Балки, ребра жесткости с высотой |
Менее 250 мм |
15 |
|
Более 250 мм |
20 |
|
|
Колонны (для вертикальных и горизонтальных прутьев) |
|
20 |
|
Балки фундаментные |
|
30 |
|
Сборные фундаменты |
|
30 |
|
Монолитные фундаменты и подземные конструкции |
С бетонной подготовкой |
35 |
|
Без бетонной подготовки |
70 |
|
|
Поперечная, распределительная и конструктивная арматура |
Высота сечения конструкции менее 250 мм |
10 |
|
Более 250 мм |
15 |
Также учитывается длина изделия при определении слоев, защищающих торцы прутков:
- до 9 метров – 10 мм;
- до 12 м – 15 мм;
- более 12 м – 20 мм.
Влияние марки бетона
Для легких бетонов защитный слой арматуры будет больше, чем для тяжелых при одинаковых размерах аналогичных конструкций. Дело в том, что легкие камни, как правило, обладают увеличенной пористостью, в которые проникает вода. Совсем плохо, если используемые для создания конструкций и элементов бетоны обладают пористостью открытого типа, то есть влага проникает из одной поры в другую.
Так, для изделий из тяжелого бетона М300-М400 минимальный слой в нормальных условиях составит 10 мм, для облеченного В7,5 – 20 мм, а для ячеистого – все 25 мм.
Несколько базовых правил
Принятие толщины защитного слоя бетона для арматуры – это процесс творческий, но требующий соблюдения точного расчета и тщательного обдумывания, поскольку от него зависит в последующем срок эксплуатации конструкций, а значит, надежность зданий и сооружений. Несколько основных правил:
- приведенные табличные данные актуальны для изготовления элементов сборных конструкций (если не оговорено иное). Для монолитного строительства значения следует увеличить на 5 мм;
- защитная прослойка не может быть менее, чем 1-2 диаметра арматуры, но и не менее 10 мм;
- при использовании конструктивной арматуры защитный слой из таблиц можно уменьшить на 5 мм.
Как обустраивается слой бетона для защиты арматуры
Величина минимального защитного слоя бетона строго обязательно к изготовлению. Не будет считаться ошибкой, если он увеличен. Это наиболее возможно в частном строительстве. Заводские изделия производятся по ГОСТам и другим нормативным документам, поэтому обладают точными геометрическими размерами и параметрами изготовления.
Как соблюсти толщину защитного слоя при армировании:
- Вяжут каркас строго по проектным показателям.
- Опалубку выставляют с учетом общей ширины, высоты и длины элемента/конструкции. Для фиксации в ней арматурного каркаса используют различные приспособления, но можно обойтись самодельными прокладками камнями, перевязки арматуры и стенок формы проволокой.
- Заливают бетон. Толщину слоя можно проконтролировать с помощью линейки, пока раствор еще свежий и не схватился.
Если монтажные работы проводила строительная бригада или элементы сборных конструкций произведены на заводе, проконтролировать в них расстояние от поверхности до арматуры можно магнитным способом, используя специальные измерительные приборы.
Представляем интересное видео, в котором мастер покажет самодельную замену фиксаторов для каркаса и расскажет о необходимости создания защитного слоя для арматуры:
А вот так гниёт бетон, если защитный слой был недостаточным или камень отслужил немалый срок:
stroikadialog.ru
что это такое, для чего нужен, минимальная толщина
Традиционно считается, что бетон – мощный и несокрушимый материал. В действительности он достаточно хрупкий и поэтому может прийти в негодность, деформироваться, покрыться трещинами от неблагоприятных климатических условий и больших строительных нагрузок. Подобные ситуации можно предотвратить, если выполнять регламентированные правила и соблюдать нормы.
Оглавление:
- Для чего необходима бетонная прослойка?
- Минимальная толщина слоя
- Особенности укладки
Что такое и зачем нужен защитный слой бетона для арматуры?
Чтобы усилить нерушимость конструкций и их противодействие внешним факторам, при сооружении внутрь закладывают специальные металлические стержни или каркас из них. Например, при возведении фундамента бетонной смесью заливают ребристые прутья, собранные в нужную конфигурацию, так как их форма способствует сцеплению двух материалов.
Конфигурация из арматурных прутьев принимает на себя всю тяжесть нагрузок. Это сооружение усиливает строительную систему тогда, когда ему самому не грозит попадание атмосферной или грунтовой влаги, а значит, возникновение ржавчины.
Лучшая защита каркаса – это сама бетонная заливка. Если ее будет недостаточно, внешние силы начнут оказывать неблагоприятное влияние на металл, и конструкция из железобетона не сможет им противостоять. Когда слой несоразмерно велик, это приводит к удорожанию.
Прослойка выполняет защитную функцию для арматуры и способствует:
- результативному взаимодействию металлических элементов и бетона;
- противостоянию вредным и разрушающим факторам;
- неразрывности составляющих металлической фигуры и поддержке крепления арматурных прутьев;
- устойчивости к огню.
Что влияет на корпуленцию защитного слоя?
Ограждающая постель бетонного раствора находится в зависимости от условий и параметров:
- если сооружается фундамент, то от его конструктивных особенностей: ленточный, столбчатый, литой;
- предназначения арматурной системы: рабочей, монтажной;
- диаметров прутьев арматуры;
- окружающих условий: избыточной влажности, контактирования с грунтом, температуры.
Большое значение имеет способ расположения арматуры, продольный или поперечный, и сила давления на нее раствора бетона. Эта величина указывает на такие показатели как напряженность и ненапряженность. В нормативном акте СП 52-101-2003 конкретно регламентируется минимальный слой, который зависит от характеристики работ, размещения конструкции и поперечного сечения ограждений.
| Размещение | Минимальная толщина, см | |
| Закрытое помещение с нормальным или пониженным уровнем влажности | Больше 2 | |
| Влажное помещение, где железобетон ничем не прикрыт | 2,5 | |
| Открытое место | 3,0 | |
| В глубине выработки | с дополнительной подготовкой | 4,0 |
| без бетонной подготовки | 7,0 | |
| Бетонные устройства | Минимальная толщина, см | |
| Однослойные | из бетона с классом прочности до В7,5 | 2,0 |
| из ячеистого бетона | 2,5 | |
| Двухслойные, из тяжелого материала | 1,5 | |
| Конструкции сооружения | Минимальная толщина, см | |
| Ограждения помещения, имеющие корпуленцию менее 100 мм | из тяжелого бетона | 1,0 |
| из легкого бетона | 1,5 | |
| Ограждения помещения, имеющие корпуленцию более 100 мм | 1,5 | |
| Балки и колонны, имеющие арматурные стержни диаметром менее 2,0 см, | 2,0 | |
| от 2,0 до 3,5 см, | 2,5 | |
| больше 3,5 см | 3,0 | |
Данные имеют значение для конфигураций с продольным размещением арматуры.
Другие арматурные каркасы, расположенные в легких или ячеистых бетонах, должны иметь защитный слой в 1,5 см. Если используются не вышеперечисленные бетоны с высотой арматурного тела меньше 25 см, то прослойка – 10 мм, больше 25 см – 15 мм.
Все вышеприведенные значения действительны для конкретных ситуаций, которые выполняются при ведении строительства специалистами. Тем, кто самостоятельно возводит сооружения с бетонными работами, следует придерживаться таких цифр:
- заливая бетоном отмостку, от края нужно отступать на 5,0 см и больше;
- сооружая каркас для монолитного фундамента, от края нужно держаться на расстоянии 5-7 см;
- защитный слой в 2 см требуется при заливке тротуарных плиток, а также во внутренних помещениях малых размеров, которые бетонируются монолитным способом.
Нижнее армирование конструкций, высота у которых больше 15 см, необходимо выполнять для следующих строительных работ:
- армированного пояса, завершающего кладку стен;
- бетонных горизонтальных ограждений;
- отмостки по периметру основания зданий.
Главное – соблюдать условие, чтобы защитный слой бетона для укрепляющего каркаса никогда не был меньше, чем диаметр арматурных прутков. Для сборных конфигураций значение этой величины понижается на 0,5 см.
Как укладывать арматуру?
От укрепляющего каркаса зависит нерушимость бетонных строений, поэтому важно соблюдать правила и рекомендации по его укладке. Начинать нужно с заготовки материалов и приспособлений:
- арматурных стержней и проволоки;
- рулетки;
- углошлифовальной машины;
- проволоки диаметром 0, 1, 2 см для вязки;
- сварочного аппарата.
Если возводится фундамент, то процесс армирования начинается с выработки земли и установки опалубки – заливочной формы. Вначале укладываются на ровную поверхность горизонтальные стержни, которые затем связываются с вертикальными в 2 или 3 пояса катанкой. В готовую форму для заливки вставляют арматурную конфигурацию. Ее собирают разными способами: сваркой, обвязкой проволокой, креплением пластмассовыми хомутами.
Традиционная сварка – самый несложный и удобный метод соединения. Но он повышает стоимость строительно-монтажных работ. Часто сварка изменяет состав металлических прутьев, а это сказывается на прочности крепления конфигурации. Этот метод хорош только для хлыстов, у которых диаметр превышает 2 см. Обвязка проволокой – оптимальная и легко решаемая альтернатива сварочным процессам. Она не вызывает деформации арматурной конструкции. Для придания катанке мягкости и эластичности ее обжигают и работают с пассатижами.
Прямо в опалубке заниматься вязкой не всегда удобно. Поэтому конфигурацию предварительно сооружают рядом и потом помещают в заливочную форму, соблюдая правила:
- Верхний ряд закладных должен быть утоплен в смеси не дальше чем на 3–5 см от верха заливочной массы. Специальные испытания доказали, что такого защитного бетонного слоя хватает для предотвращения проникания влажной среды к металлическим элементам.
- Нижний ряд пояса также должен находиться как можно дальше от песчаной подушки основания. Его либо устанавливают вертикально на опорах вставляемого каркаса, либо крепят к каким-нибудь подставкам.
- Углы размещают по тем же правилам. Вертикальные угловые прутья загибаются так, чтобы от них до стенок заливочной формы было больше 5 см.
Специалисты считают, что для надежной бетонной защиты нижнего ряда прутьев и фиксированного расположения каркасного тела необходимо применять:
- пластиковые фиксаторы;
- подкладки из осколков строительных материалов нужной толщины, а лучше всего бетона, так называемые «сухари», размером 100х100 мм;
- саму форму для заливки, в стены которой будут упираться нижние прутья, контролирующие таким образом положение каркасного тела.
В последнее время прутья из металла вытесняются арматурой из стеклопластика, которая выигрывает по многим параметрам:
- привлекательной низкой стоимостью;
- неограниченной длиной прутьев;
- небольшим весом по сравнению с катанкой;
- невосприятием электричества и устойчивостью к температурным колебаниям;
- нейтральностью к агрессивным веществам и ржавчине.
Крепят стеклопластик специальными хомутами и бобышками из полимеров.
stroitel-lab.ru
