видео-инструкция по монтажу своими руками, разновидности направляющих элементов, фото

Гипсокартон в последнее время стал очень популярным материалом для строительства: основная сфера его применения – создание межкомнатных перегородок, обшивка стен и потолков. Однако такие конструкции не могут быть созданы без специальных направляющих. В этой связи следует обнародовать все разновидности профилей для гипсокартона.

Данные элементы отличаются в первую очередь своим функциональным предназначением. Все разновидности изготавливают из специальной стальной ленты (0,5-0,8 мм толщиной) и оцинковывают для того чтобы они могли противостоять агрессивным средам. Длина таких изделий может быть от 2750 до 6000 мм.

Профили придают прочность конструкции, поэтому это очень важный элемент

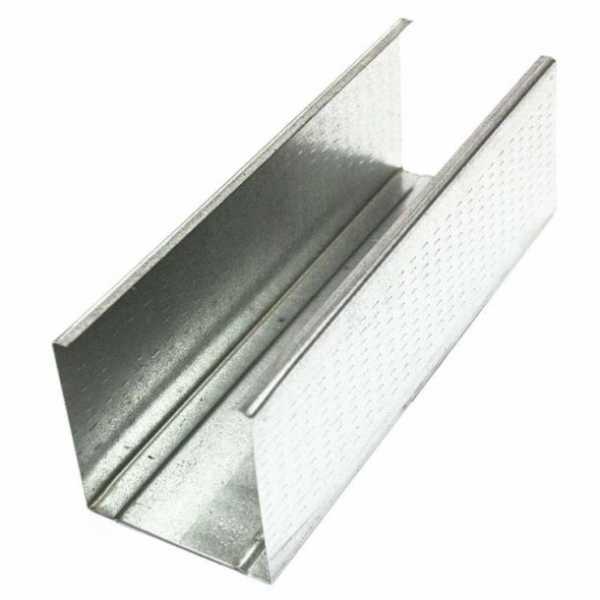

Стоечный

Стоечный профиль (маркировка «ПС») производится с сечением в виде швеллера.  Без данной разновидности направляющих не обходится ни одна конструкция, так как она исполняет роль держателя. Поэтому, если вы собрались возводить каркас своими руками, то следует ознакомиться с её особенностями.

Характеристики

Основной элемент данного профиля – это спинка, которая располагается под прямым углом относительно двух загнутых полок. Их ширина, вне зависимости от модели, составляет 50 мм. Спинки же могут иметь различные размеры (от 50 до 100 мм).

Соответственно, от ширины спинки зависит и обозначение того или иного профиля.

Они бывают следующими:

• ПС 50-50;
• ПС 50-65;
• ПС 50-75;
• ПС 50 -100.

Где первое значение – это ширина профиля, а второе – спинки.

От этого профиля зависит насколько надежно лягут листы гипсокартона на конструкцию

Как гласит инструкция по монтажу, реальная ширина спинки слегка отличается от указанной. Так, к примеру, для ПС 50-50 профиля она составит порядка 48,5 мм. Тем не менее, это позволяет получать довольно прочное сцепление профилей, которое защищает от возможных деформаций.

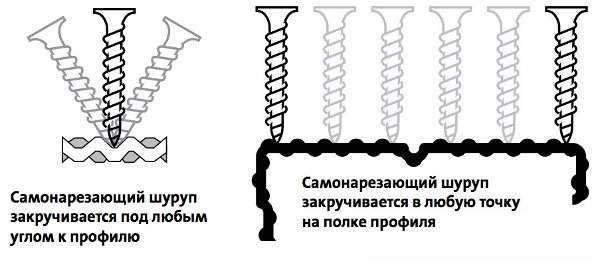

Полки у таких направляющих имеют специальные продольные канавки по всей своей длине. Как правило, их всего три: средняя указывает на место предполагаемого стыка листов ГКЛ, а остальные две центрируют шурупы.  К тому же, в спинках профиля имеются выемки для прокладки различных коммуникаций внутри перекрытий.

Применение

Главное предназначение данной разновидности профиля – это закрепление листов ГКЛ (или другого материала) на стойках каркаса. Для скрепления стоечных профилей используют специальные шурупы. Иногда применяют, так называемый, метод просечки.

Монтаж листов ГКЛ на ПС производится вдоль открытой части направляющих. Первым делом вворачиваются шурупы в полку рядом со спинками, а затем на противоположных краях. Если произвести процедуру в обратном порядке, существует риск загиба материала.

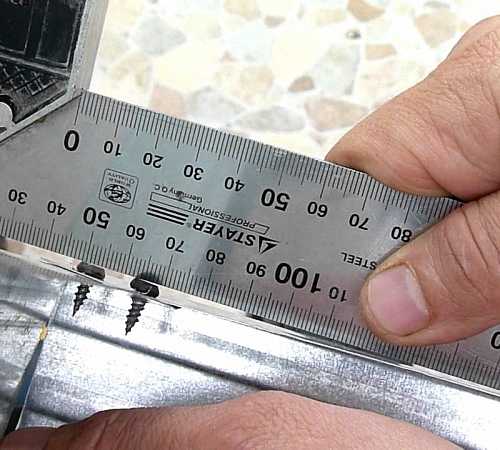

Совет: вкручивая шуруп, оставляйте небольшой зазор (порядка 1-1,5 мм) между его шляпкой и материалом. Это позволит избежать деформации в результате расширения профилей.

Для того чтобы правильно подобрать размер профиля, нужно учитывать предполагаемую высоту будущей перегородки, а также её конструктивные особенности (к примеру, количество слоев облицовки). К тому же, не стоит забывать и про необходимость укладки изоляционных материалов. Чем толще будет данный слой, тем более широкий нужен профиль.

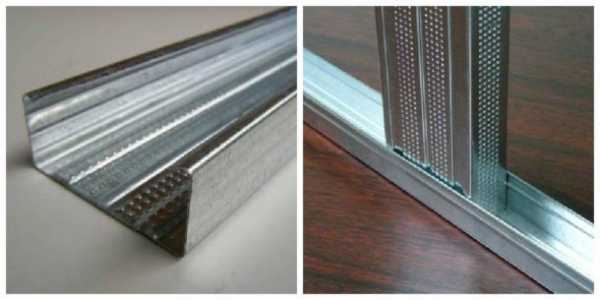

На фото представлены основные виды направляющих для ГКЛ

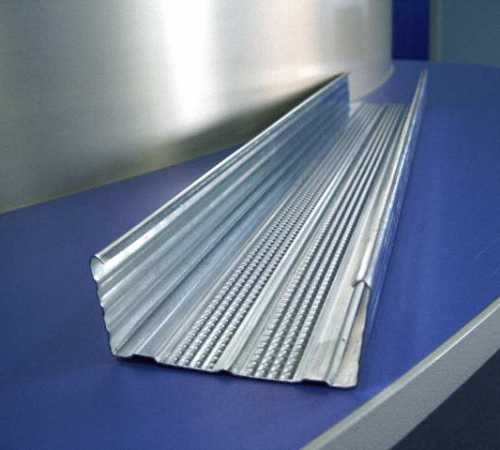

Потолочный

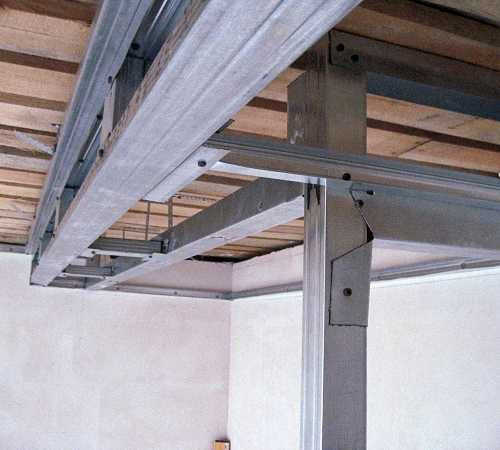

Понятно из названия, что данная разновидность профиля используется для изготовления потолочного каркаса. Главное отличие потолочного профиля для гипсокартона от предыдущего «собрата» заключается в том, что он крепится к поверхности потолка при помощи специальных элементов.

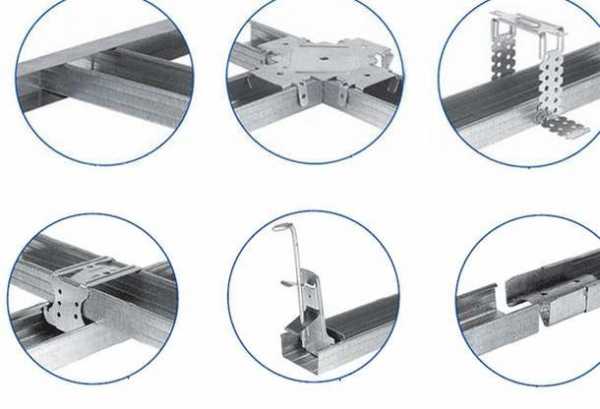

Кроме самих профилей существует еще ряд стандартных деталей и приспособлений, при помощи которых конструкция из профилей крепится к несущим стенам и потолку.

Крепежные приспособления

На сегодняшний день для фиксации потолочного профиля применяются следующие элементы:

• Прямой подвес. Он предназначен для фиксации самих направляющих к поверхности потолка.
• Подвес с анкерным зажимом. Применяется в тех случаях, когда профиль имеет нестандартный размер.
• Соединительный «краб». Применяется для реализации перекрестных соединений под углом 90 градусов в самом каркасе.

С помощью этих нехитрых приспособлений можно создать конструкцию любой сложности. К тому же, их цена предельно доступна, что позволяет использовать большое количество различных элементов.

Статьи по теме:

Направляющий

Направляющий профиль (маркировка ПН) имеет сечение подобное стоечному, то есть со швеллером. Он используется в качестве основы для стоечного профиля.

К тому же его применяют для создания перемычек между профилями (к примеру, для крепежа дверных коробок в перегородках).

ПН 40-50 в разрезе

Характеристики

Спинка данного профиля оснащена двумя ребрами жесткости.

Существуют следующие разновидности:

• ПН 40-50;
• ПН 40-65;
• ПН 40-75;
• ПН 40-100.

Где первое значение – это ширина профиля, а второе спинки (по аналогии со стоечными образцами).

В спинках профиля имеются отверстия  8 мм диаметром, которые нужны для установки дюбелей, обеспечивающих крепление к основанию. Благодаря тому, что ширина полки данного профиля составляет 40 мм, существует возможность фиксировать листы ГКЛ прямо к ней.

Угловой

Для создания наружных угловых стыков применяют угловые виды направляющих для гипсокартона (ПУ). Они призваны защищать торцы перегородок от различных механических повреждений в процессе эксплуатации.

Характеристики

Благодаря тому, что полки данного профиля расположены под взаимным углом 85 градусов, обеспечивается надежная фиксация к перегородкам. В полках направляющих сделаны отверстия диаметром 5 мм, которые заполняются шпатлевкой во время монтажа.

Схема крепления ПУ профиля

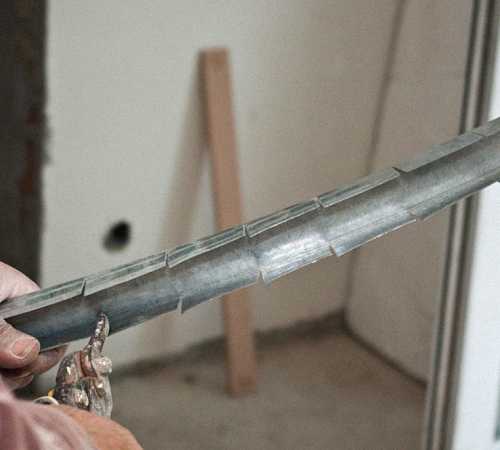

Для исполнения криволинейных конструкций из панелей ГКЛ применяется специальный арочный профиль. Он изготавливается из потолочного ППП 27-60, при этом радиус изгиба может достигать 500 мм.

Изготовление таких конструкций довольно сложный процесс, поэтому представляем вашему вниманию обучающее видео в конце данной статьи, которое призвано раскрыть все нюансы данной операции.

Статьи по теме:

Маячковый

Маячковый профиль используется в качестве опорной направляющей для дальнейшего оштукатуривания поверхности. Его длина может быть не более трех метров. Необходимость в таком профиле возникает во время отделки откосов  и других поверхностей, которые требуют идеальной гладкости.

Совет: в случае необходимости можно соединить несколько элементов в один при помощи специальных крепежных изделий. Профили будут в дальнейшем заштукатурены, поэтому стыков видно не будет.

Применение

Безусловно, главное требование к любой поверхности – это гладкость. Особенно это касается откосов, ведь они в первую очередь привлекают внимание. Для того чтобы выровнять данные элементы требуется приложить массу усилий.

Вот такой нехитрый элемент способен значительно облегчить жизнь мастеру

Однако современные технологии позволили заметно ускорить данный процесс. В частности, был создан маячковый профиль, который избавляет человека от необходимости прилагать платонические усилия для оштукатуривания откосов. Он наносится  на «проблемное» место, тем самым упрощая процесс выравнивания.

Особенности

Следует отметить несколько важнейших особенностей сего профиля:

• Данный профиль изготавливается из тонкой стали, на которую впоследствии наносят цинковое покрытие. Такая мера позволяет придать элементу высокую устойчивость ко многим негативным воздействиям окружающей среды.
• Благодаря химическим свойствам цинка, ПМ – профиль совершенно не «боится» щелочей и кислот. Столь чудесное свойство трудно переоценить, ведь современное строительство неразрывно связано с применением различных канцерогенных веществ, которые несут в себе серьезную разрушительную силу.
• В большинстве случаев данная разновидность направляющих выпускается длиной 3 метра. Однако многие современные производители позволяют своим клиентам приобретать изделия по индивидуальным заказам.

Маячковый профиль собственной персоной

• Толщина данного профиля может варьироваться от 6 до 10 мм. Стоит понимать, что, чем она больше, тем выше жесткость элемента. Важно правильно оценить фронт работ, чтобы приобрести профиль требуемой жесткости (к примеру, для криволинейных поверхностей лучше использовать образцы с наименьшей толщиной)

По мнению многих специалистов, именно данную разновидность направляющих сложнее всего крепить. Поэтому перед началом работ нужно запастись лазерным уровнем, а главное терпением.

Заключение

В данной статье были рассмотрены основные виды профиля для гипсокартона. Без данной информации просто невозможно воплотить в жизнь задуманную конструкцию, ведь необходимо знать функциональное предназначение того или иного элемента, чтобы правильно его использовать.

gipsokartonom.ru

Типы профилей для гипсокартона — Всё о гипсокартоне

Виды профилей для гипсокартона: размеры и назначение

Виды профилей для гипсокартона: размеры и назначение.

Гипсокартонные листы эффективно используются в процессе отделочных работ, но их крепление невозможно без специального каркаса из металлопрофилей. Как альтернатива – может использоваться крепление на специальный клей, но надежность конструкции обеспечивают именно профили. Причем при создании разных конструкций каркасов используются разные категории этих крепежных элементов.

Типы профилей для гипсокартона.

Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.

В зависимости от места применения различаются профили.

Кроме того, в классификации профилей для ГКЛ существуют разновидности.

Профиль для обшивки плоскости.

Профиль для устройства перегородочных конструкций.

Разновидности профилей для гипсокартона в зависимости от формы бывают.

В качестве материала при производстве металлопрофиля для гипсокартона используется сталь, и обычно — оцинкованная. При разных функциональных назначениях профиля может использоваться тонколистовая или толстолистовая оцинковка.

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

Профили для создания основного каркаса.

В этой роли применяются.

Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции.

Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали.

Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций.

Профили для перегородок.

Здесь также разработана идентичная классификация, включающая.

Профили направляющие с маркировкой UW. предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка.

Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон.

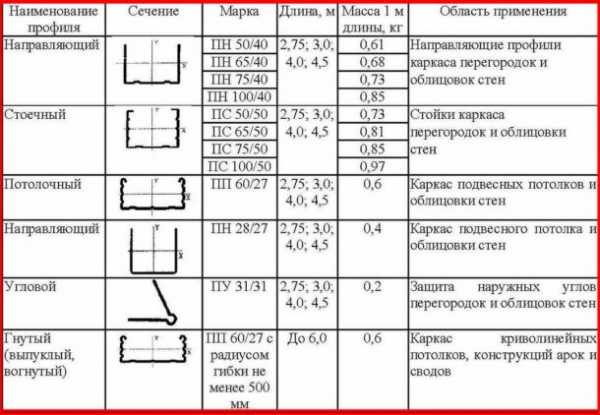

Размеры профилей разных категорий.

Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.

Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм.

Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм.

Вес несущих и направляющих профилей для каркаса составляет при длине 3 м 1,2-1,8 кг, а при длине 4 м 1,6-2,4 кг, что зависит от толщины стали.

Профили для перегородок обычно более широкие. Их размеры следующие.

Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей.

Стоечные профили CW в зависимости от назначения имеют размеры.

Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.

Размеры разных видов профилей для гипсокартона.

Крепеж для профиля гипсокартона.

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям.

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном.

Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом.

Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей.

А чтобы крепежные элементы держались в структуре гипсокартонной системы более надежно, для их крепления используются шурупы, саморезы и дюбеля. Их размеры выбираются исходя из того, к какому элементу или поверхности будет производиться крепление.

Материалы для крепления профилей.

Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.

Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье. которая содержит подробную инструкцию по монтажу.

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.

В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.

Видео о видах профилей для гипсокартона.

Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.

Способы монтажа профилей для гипсокартона. Для чего нужен просекатель.

Навигация по записи

Виды и размеры профилей для гипсокартона

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

1 — UD; 2 — CD; 3 — CW; 4 — UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

• длина – 3000;
• высота полки (боковой части) – 40;
• ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

Стоечный – ПС (CW)

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

• длина – 3000; 3500; 4000 и 6000;
• высота полки – 50;
• ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций. Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа. Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

• длина – 3000;
• высота полки – 27;
• ширина спинки – 60.

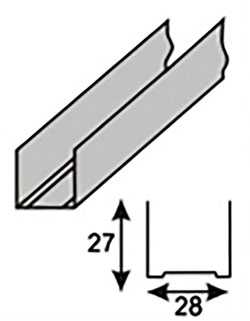

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

• длина – 3000;
• полка – 27;
• спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии. Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

• длина – 3000, 4000, 6000;
• высота боковых частей – 40;
• ширина основания – 50, 75, 100;
• толщина заготовки – 2.

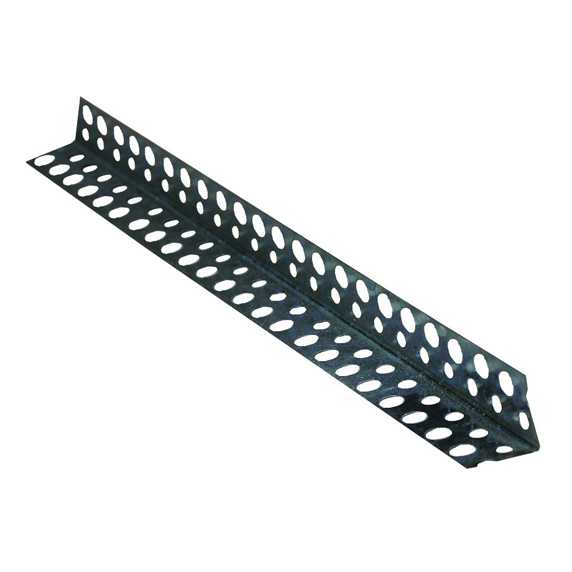

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

• длина – 3000;
• сечение – 25х25х0,4;
• 31х31х0,4;
• 31х31х0,5.

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии. Стандартные размеры штукатурного профиля для гипсокартона (мм):

• длина – 3000;
• сечение – 35х35.

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

• длина – 3000;
• сечение – 22х6, 23х10 и 62х6,6.

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой. Арочный профиль под гипсокартон имеет размеры (мм):

• длина «вогнутого» – 3000;
• «выпуклого» — 6000;
• радиус изгиба (мин.) «вогнутого» — 500;
• «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

• Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
• Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
• Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).
• Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
• Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
• Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей. Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Монтаж профиля для гипсокартона: пошаговая инструкция

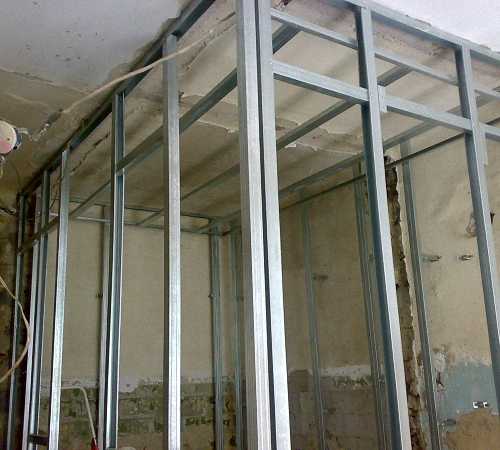

Перед установкой гипсокартона следует подготовить каркас, на котором он будет крепиться. Для этих целей используется специальный профиль, различающийся по размерам, сечению и конфигурации. Об особенностях монтажа профиля для гипсокартона и о его назначении поговорим далее.

Оглавление:

Профиль для гипсокартона: характеристика и общие сведения

Гипсокартон является материалом, достаточно простым в применении. Однако, для того, чтобы закрепить его на поверхности, следует соорудить специальную конструкцию из профиля. В процессе выполнения этих работ чаще всего и возникают трудности.

Сооружение конструкции из металлического профиля для крепления гипсокартона позволяет данному материалу в полном объеме выполнять свои функции. Так как безкаркасное крепление гипсокартона представляет собой листы из гипса, которыми отделывают помещение. В то время, когда каркасные конструкции различаются по формам, размерам, имеют арочные проемы и т.д.

Отсутствие обрешетки не позволит провести выравнивание стен, отделку потолка или монтаж перегородок.

Существует два варианта профилей, применяемых в процессе монтажа гипсокартонных конструкций:

Первый вариант отличается массой недостатков, среди которых, прежде всего, низкая длительность эксплуатации, по сравнению с металлом. Кроме того, деревянный профиль более подвержен воздействию влаги, нежели металлический.

Стальные профили в несколько раз дороже деревянных, в этом и состоит главный их недостаток. Несмотря на это, они обладают массой преимуществ, среди которых выделим:

• высокую стойкость перед всеми внешними воздействиями;
• доступность приобретения;
• простота и надежность в использовании;
• длительность эксплуатации, для их изготовления используется оцинкованная сталь, толщиной в 6 мм;
• данный профиль легко поддается реставрации;
• разнообразие вариантов профилей, которые подходят для использования в тех или иных ситуациях.

Основные виды металлического профиля под гипсокартон

В соответствии с назначением все профили под установку гипсокартона разделяют на:

Размеры профиля для гипсоскартона варьируются в соотношении с особенностями конструкции, которая из него возводится.

Первый вариант имеет маркировку Пс и ПП. Он предназначен для мест, с высокой нагрузкой. Именно на данный тип профиля и крепятся гипсокартонные листы. Два варианта направляющего профиля различаются по краям в виде буквы П или С.

Для направляющего профиля существует маркировка ПН. Он является горизонтальной планкой, которая является основой для крепления вертикальных стоек. Именно данный профиль образует основу стального каркаса.

Предлагаем ознакомиться с основными вариантами профиля для гипсокартона, изготовленного из металла:

• ПН — представляют собой направляющие профили потолочного назначения, так как именно на них крепится гипсокартон, используемый в процессе отделки потолков;
• ПП — разновидность потолочного основного профиля, используется в процессе фиксации гипсокартона на потолке, его фиксируют по периметру комнаты, при установке подвесных потолков;
• ПН — профили стенового назначения, выполняют функцию вертикальной стойки в стеновых конструкциях.

Совет: Пс профили используют частично, то есть они устанавливаются отрезками, с целью экономии материала. На конечном качестве конструкции это никак не сказывается.

Существует еще два варианта профилей, которые используются нечасто:

• угловые — помогают сформировать углы гипсокартонной перегородки, они устанавливаются непосредственно на уже вмонтированный гипсокартон и защищают его от воздействия разного рода механических раздражителей, при обустройстве потолка угловые профили фиксируют по периметру, при обустройстве стен они крепятся на полу и потолке;
• арочные — применяются в процессе сооружения арок, кроме того, с его помощью формируют радиусные и разного рода асимметричные формы стен или перегородок, для фиксации такого профиля достаточно простых саморезов.

Учтите, что максимальный радиус сгибания арочного профиля составляет 50 см, при большей нагрузке, существует риск разрушения конструкции.

Особенности крепления металлического профиля

Для фиксации материала используются специальные подвесы, с помощью которых регулируется интервал между стеной и профилем. Таким образом, перед сооружением конструкции не потребуется предварительно выравнивать стены.

Если высота потолка более двух метров, то для установки профилей потребуется 5 подвесов, прикрепленных на потолке или на стене. С их помощью производится регулировка ровности всей конструкции.

Учтите, что основа металлической каркасной конструкции — профиль направляющего типа. Он фиксируется с помощью дюбелей и саморезов. Среднее расстояние между отверстиями составляет 200 мм. Таким образом, конструкция будет надежно прикреплена к стене.

Некоторые виды профилей уже имеют заранее просверленные отверстия, для новичков лучше выбрать именно такие материалы.

Для того, чтобы облегчить процедуру монтажа профиля под гипсокартон, предлагаем ознакомиться с полезными советами по проведению данного процесса:

1. На широкой стенке профиля с легкостью поместятся два гипсокартонных листа, но учтите, что каждый из них должен располагаться на нем равномерно.

Совет: Просчитайте установку вертикальных стоек таким образом, чтобы интервал между ними составлял на шесть сантиметров меньше, значения половины гипсокартона по ширине.

2. Шурупы устанавливаются в непосредственной близости со стенкой, для обеспечения более надежного крепления.

3. Забивайте саморезы исключительно под прямым углом, в противном случае, выкрутите саморез и установите его заново.

4. Все шляпки саморезов утапливаются на 0,5 мм в профиле.

5. Вертикальные стойки имеют специальное место для установки коммуникаций инженерного направления. Хотя в большинстве случаев, провода и трубы проходят непосредственно под гипсокартоном.

6. При отделке частного дома, следует позаботиться о наличии дополнительной тепло- и звукоизоляции.

7. При покупке профилей и направляющих под гипокартон следует увеличить необходимое количеств материалов на 10%, для компенсации различного рода срезов и технических моментов.

Особенности установки профилей под гипсокартон по периметру помещения

Для начала следует сделать разметку плоскости по которой будет производиться установка каркаса. Далее подготавливают инструменты в виде:

Для фиксации отвеса на стене используются гвозди, он должен быть закреплен на потолке, но свисать до пола. Второй отвес крепится таким же образом. Учтите, что отвесы не должны ни с чем прикасаться, так как нарушится ровность вертикали.

По стене натягивается леска в трех местах: сверху, снизу и по центру. Самая высокая точка на стене будет служить местом установки металлического каркаса. Отступая от нее место, проверьте точность разбивки. Параллельно заранее натянутой леске, натяните еще одну ее часть у боковой стенки. Соедините участки лесок, расположенных на двух стенах с помощью линейки, таким образом, сделайте метки по расположению плоскости.

Повторите данную процедуру со всеми остальными стенами и с потолком. С помощью правила и мела начертите периметр конструкции.

Монтаж профиля для гипсокартона направляющего типа

Чтобы дальнейшая конструкция из профилей была ровной и правильной, необходимо прежде всего правильно зафиксировать направляющий профиль, который является основой каркаса, принимающей на себя большую часть всей нагрузки.

Чтобы закрепить направляющий профиль потребуется наличие:

• перфоратора;
• электрической дрели;
• молотка;
• крепежей;
• ножниц по металлу;
• пассатижей.

Установите направляющий профиль на стену, согласно заранее произведенной разметке. Чтобы было удобнее работать, лучше весь процесс начинать с нижней части. Отступите от верхней части профиля 0,3 м, и просверлите отверстие, которое должно быть на несколько миллиметров больше, чем длина дюбель-гвоздей. Сделайте еще два отверстия в центральной и нижней части и установите дюбель-гвозди.

Проверьте ровность всей конструкции согласно заданной разметке, при необходимости подкорректируйте профиль и забейте гвозди. Далее измерьте расстояние, которое остается до конца стены и прибавьте к нему двадцать миллиметров, так как установка направляющих производится внахлест.

Используя ножницы для резки металлических изделий отрежьте боковые участки профиля и выгните его наружу, срежьте центральную часть и выровняйте с помощью пассатижей. Установите следующую часть профиля, при этом на стыковом участке, забейте дополнительный дюбель-гвоздь.

Выставите по разметке профиль и закрепите его дюбель-гвоздями. Точно также устанавливаются все последующие направляющие профили по периметру стен и потолка. Для дополнительного укрепления всей конструкции используют дюбеля, устанавливаемые с шагом в тридцать сантиметров. Перед этим, рекомендуется еще раз проверить конструкцию на ровность и соответствие разметке.

Монтаж профиля гипсокартона своими руками: вертикальные участки

Профили вертикального назначения должны крепиться в соответствии с размером и типом установки гипсокартонных листов. От начала стены измеряется расстояние, равное ширине листа из гипсокартона, делается метка. Именно здесь будет располагаться вертикальный профиль, который станет стыком двух листов. Метка обозначает поперечную середину металлического профиля.

Таким же способом отметьте все вертикальные участки монтажа профиля. Гипсокартонный лист разделяется на две части в соответствии с его шириной, каждая из них не должна быть более пятидесяти сантиметров. Сделайте метки на поверхности пола, они обозначат среднюю часть вертикальных профилей.

Бросьте отвес с потолка на пол, и обозначьте места, в которых крепится вертикальный профиль к потолку. С помощью первой отметки перенесите размеры на поверхность потолка. Для проверки правильности выполнения работ брось отвес от потолка на пол, если метки совпадают, то разметка не требует корректировки.

Для фиксации вертикальных профилей на потолке потребуется наличие:

• электрошуруповерта;
• саморезов по металлу;
• лески;
• пассатижей;
• правила;
• карандаша;
• подвеса в количестве трех штук;
• молотка;
• крепежей;
• электрической дрели.

На центральной части стены измерьте интервал между потолком и полом. Перенесите все замеры на поверхность профиля, при этом вычтите один сантиметр. Во избежание возникновения погрешностей с помощью карандаша отметьте размер по всей заготовке. Отрежьте боковые участки профиля, согните его края наружу, прорежьте центральную часть. Для выравнивания среза используйте плоскогубцы. Таким образом, направляющий соединится с вертикальным профилем.

После установки заготовки на стену, следует пометить ее по периметру. Далее, стена разделяется на три участка, на которых делают метки и уберают заготовку.

Установите подвес согласно сделанных меток, просверлите с помощью перфодрели отверстия в подвесе и зафиксируйте его на метках дюбель-гвоздями. С помощью отвесов очень удобно крепится гипсокартон, кроме того, с их помощью он выставляется в необходимом направлении.

Произведите монтаж второго подвеса и верните заготовку. Прикрепите вертикальный профиль к поверхности направляющего с помощью шурупов по металлу. Сначала зафиксируйте его верхнюю часть, а затем нижнюю. Учтите, что высота профиля меньше общей высоты на один сантиметр, поэтому следует позаботиться о наличии припуска по 0,5 см сверху и снизу.

На поверхности вертикальных направляющих прикрутите шурупы, на которых фиксируется леска. Боковые участки подвесов требуется загнуть, а по леске выставляется профиль вертикального назначения. Для проведения данного процесса потребуется более одного человека.

Учтите, что профиль, ни в коем случае, не должен толкать леску или отходить от нее. Возможен вариант проверки ровности конструкции с помощью правила.

Совет: При обнаружении даже незначительных погрешностей, следует прибегнуть к их корректировке именно на данном этапе проведения работ. После установки вертикальных профилей ошибки не удастся исправить.

Установка горизонтальных фрагментов из металлического профиля

Горизонтальные части являются перемычками, повышающими прочностные характеристики конструкции. Данные компоненты фиксируются непосредственно на конструкции, а не на стене. С целью экономии материала, в процессе крепления горизонтальных частей профиля, следует применять принцип крепления гипсокартона, то есть устанавливать перемычки в участках, находящихся под гипсокартоном.

Учтите, что в процессе монтажа гипсокартона следует использовать принцип шахматного порядка, то есть сначала укладывается целый лист, а затем его половина. Это поможет не допустить появления длинных швов и укрепит прочность конструкции.

Для выполнения данного процесса потребуется наличие:

• шуруповерта;
• саморезов с ножницами по металлу;
• пассатижей;
• крабов;
• маркера.

В месте, где поперечный профиль пересекается с вертикальной конструкцией устанавливается специальная деталь, которая называется крабом. Если ровный крест не образуется, следует выполнить такие действия:

• измерьте расстояние между средними участками двух вертикалей;
• отрежьте заготовку и установите на место;
• с помощью маркера отметьте участки установки профиля;
• с помощью ножниц по металлу отрежьте нужный участок профиля;
• пассатижи помогут выровнять резы и выгнуть боковые участки под прямым углом;
• установите профиль и прикрепите его с помощью саморезов;
• проверьте ровность полученной конструкции.

Видео монтаж профиля од гипсокартон:

Статьи по теме

Источники: http://www.ispovednik.ru/vidy-gipsokartona/vidy-profilej-dlya-gipsokartona-razmery-i-naznachenie.html, http://ogipse.ru/128-vidy-i-razmery-profilej-dlya-gipsokartona/, http://strport.ru/stroitelstvo-domov/montazh-profilya-dlya-gipsokartona-poshagovaya-instruktsiya

izgipsokartona.ru

Размеры всех видов профилей для гипсокартона

• Основные виды профилей для гипсокартона
• Крепеж и дополнительные элементы

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

1 — UD; 2 — CD; 3 — CW; 4 — UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

• длина – 3000;
• высота полки (боковой части) – 40;
• ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

Стоечный – ПС (CW)

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

• длина – 3000; 3500; 4000 и 6000;
• высота полки – 50;
• ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций. Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа. Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

• длина – 3000;
• высота полки – 27;
• ширина спинки – 60.

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

• длина – 3000;
• полка – 27;
• спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Усиленный – UA

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии. Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

• длина – 3000, 4000, 6000;
• высота боковых частей – 40;
• ширина основания – 50, 75, 100;
• толщина заготовки – 2.

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

• длина – 3000;
• сечение – 25х25х0,4;
• 31х31х0,4;
• 31х31х0,5.

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии. Стандартные размеры штукатурного профиля для гипсокартона (мм):

• длина – 3000;
• сечение – 35х35.

Маячковый – ПМ

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

• длина – 3000;
• сечение – 22х6, 23х10 и 62х6,6.

Арочный – ПА

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой. Арочный профиль под гипсокартон имеет размеры (мм):

• длина «вогнутого» – 3000;
• «выпуклого» — 6000;
• радиус изгиба (мин.) «вогнутого» — 500;
• «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

• Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
• Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
• Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).
• Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
• Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
• Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Заключение

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей. Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Автор статьи

47 лет

стаж внутренних отделочных работ 21 год.

ogipse.ru

Виды профилей для гипсокартона и их назначение

Создание гипсокартонной конструкции начинается с возведения прочного и долговечного каркаса. В большинстве случаев при выборе материала для него предпочтение отдается оцинкованной стали. Выясним, как правильно выбрать составные элементы металлокаркаса – профиль для гипсокартона и крепеж к нему.

Типы металлопрофиля

Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:

• В зависимости от места использования – на потолочные и стеновые.
• По выполняемой роли – на направляющие и несущие.
• По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.
• В зависимости от поперечного сечения – на угловые, плоские и П-образные.

Все типы профиля показаны на представленных ниже фото.

При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).

Профили для каркаса при выравнивании стены

При проведении подобных работ применяются два основных вида металлопрофиля: направляющий и стоечный.

Направляющий профиль для обшивки стен

Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:

• Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
• Высота боковой стенки (полки) – 40 мм.
• Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.

Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.

Стоечный профиль для стен

Стоечный металлопрофиль, обозначаемый ПП или CD, формирует плоскость, к которой будет крепиться гипсокартон. Отличить эту разновидность от направляющих просто: его боковые стенки загибаются внутрь, образуя в сечении букву «С». Это делает его более жестким, к нему легко крепить подвесы. Элемент имеет продольные ребра жесткости, у которых есть дополнительная функция: в них удобно центрировать саморезы.

Чтобы не запутаться, приведем все названия профилей CD. Их именуют потолочными профилями, стоечными, плоскостными, стойками.

Габариты изделий:

• Длина разнообразная: от 2 500 мм до 6 000 мм. Благодаря этому легко выбрать необходимый размер, так как сращивать такие несущие элементы нежелательно.
• Высота полки стандартная и составляет 50 мм.
• Ширина – 50, 65, 75 и 100 мм.

Стоечный профиль вставляется в направляющий, поэтому должен совпадать с ним по ширине.

Профиль для потолочного каркаса

Для выравнивания потолков или создания на них многоуровневых конструкций используют те же профили UD и CD. Единственное отличие в выборе изделий – их размер. Для потолка обычно берут элементы с такими параметрами:

• Направляющие длиной 3 000 мм, шириной 28 мм и с высотой боковой полки в 27 мм.

• Потолочные несущие металлопрофили такой же длины, с той же высотой полки и шириной 60 мм. Наличие дополнительных ребер жесткости по длине позволяет создавать на потолке конструкции, выдерживающие солидные нагрузки.

Профили для формирования перегородок, ниш и арок

Активное применение в ремонте конструкций, возводимых из гипсокартона, повлекло за собой выпуск широкой линейки деталей для формирования каркаса. Покупатель может выбрать те, которые требуются ему для конкретного случая.

Направляющий перегородочный профиль

Направляющие металлопрофили UW (ПН) имеют различную ширину. Это объясняется тем, что толщина возводимой перегородки может быть разной. Поэтому в ассортименте магазинов можно найти UW-профили с шириной от 4,2 до 15 см.

Длина таких изделий – от 2 до 4 метров. Высота боковых полок – 40 мм.

Стоечный перегородочный профиль

Стоечные профили для перегородок CW (ПС) имеют интересную особенность: монтировать гипсокартон на них можно с обеих сторон. Часто в них предусмотрены насечки для прокладки коммуникаций. По габаритам они подбираются под используемые направляющие.

Усиленный металлопрофиль

Для укрепления дверных проемов применяют усиленную разновидность профиля (UA).

Он монтируется в них в качестве стоек и имеет следующие размеры:

• Длина – 3 000, 4 000 и 6 000 мм.
• Высота боковых полок стандартная – 40 мм.
• Ширина спинки – 50, 75 и 100 мм.

Повышенную прочность обеспечивает толщина металла, достигающая 2 мм. Спинка детали снабжена перфорацией и отверстиями, облегчающими монтаж.

Угловой профиль

Угловой профиль предназначен для защиты от случайных повреждений углов гипсокартонных конструкций. Как правило, крепится на шпаклевку, поэтому имеет перфорацию, сквозь которую выдавливается лишний раствор. Выпускается полосами длиной 3 метра. Ширина сторон уголка – 25 или 31 мм.

При транспортировке этих деталей следует соблюдать осторожность, так как они легко деформируются.

Арочный профиль

Арочный профиль отличается от других видов присутствием разрезов на боковых полках, что позволяет сгибать его, придавая нужный радиус кривизны.

Арочные элементы могут быть выпуклыми или вогнутыми. Их характеристики немного отличаются:

• Выпуклые выпускаются длиной до 6 метров и могут обеспечить минимальный радиус изгиба в 1000 мм.
• Вогнутые – длиной 3 метра, минимальный радиус – 500 мм.

Зачастую мастера при формировании криволинейных поверхностей обходятся без использования этого вида, заменяя его направляющим. В его боковых полках с определенным интервалом делаются вырезы в виде лепестков, как на фото. Чем меньше радиус изгиба, тем чаще делаются вырезы.

Как правильно выбрать профиль

Надежный каркас является залогом прочности конструкции их гипсокартона. Поэтому не стоит экономить на материалах, необходимых для его изготовления. Лучше выбрать профили известной фирмы, даже если цена на изделия будет выше. Зато в этом случае не придется волноваться за качество металлопрофиля.

Mr. Build рекомендует: выбирайте изделия толщиной не менее 0,5 мм. В идеале – от 0,55 мм. Жесткость профиля – наше все!

Качества, которым должен соответствовать профиль для ГКЛ:

• прочность и жесткость – обеспечиваются толщиной и правильной обработкой материала при изготовлении;
• надежность – ее определяет качество стали;
• легкость – слишком толстый материал имеет большой вес, и с ним неудобно работать.

Покупая профили, следует обратить внимание на условия их хранения. Несмотря на устойчивость к коррозии оцинкованного металла, изделия полагается складировать под навесом. На профилях не должно быть царапин и задиров. Хорошо, если детали поставляются в упакованном виде.

Лучше всего зарекомендовала себя продукция от мировых лидеров Knauf и Giprok.

Профиль от Knauf

Особенности изделий «Кнауф»:

• оцинкованная сталь толщиной 0,6 мм;
• особая геометрия для создания плотных стыков без зазоров и деформации полок элементов;
• ребра жесткости для прочности каркаса и простого ориентирования при сборке;
• отверстия диаметром 33 мм для дюбелей, монтажа коммуникаций.

Недостаток у металлопрофилей Knauf только один – высокая цена.

Gyproc-Ультра

Преимущества профиля Gyproc-Ультра:

• холодная закалка стали по технологии UltraSteel®;
• эффект гарпуна: саморез легко вкручивается, но трудно достается;
• отверстия, закрытые язычком, который в отогнутом виде препятствует прогибанию детали при вкручивании шурупов;
• рифленая поверхность с симметричными углублениями, позволяющая саморезам легко входить в металл и не соскальзывать;

• соединение элементов методом шип-паз.

Обратите внимание! На рынке есть много подделок и имитаций профиля «Гипрок-Ультра». При покупке как следует рассмотрите деталь: рифление у оригинала идет на всю толщину, углубления четкие и симметричные.

По соотношению цена/качество «Гипрок» выигрывает у «Кнауф».

Крепеж для монтажа каркаса

Собрать каркас не получится без разнообразного крепежа. В зависимости от типа конструкции могут использоваться такие элементы:

• Прямые подвесы – для монтажа несущих профилей на потолочную плиту или стену. На поверхности они закрепляются при помощи дюбелей. Несущие фиксируются в подвесах саморезами. Для регулировки в боковых крыльях этого крепежа имеется целый ряд отверстий. После фиксации выступающие части просто отгибаются под углом 90˚, чтобы не создавать помех при креплении гипсокартона.
• Анкерные подвесы – для монтажа потолочного каркаса. Они имеют тягу, регулируя длину которой, можно установить необходимое расстояние между каркасом и потолком.
• Удлинители – для соединения профилей. Такая необходимость возникает довольно часто, а использование удлинителя позволяет получить более прочное и жесткое соединение.
• Соединители – для скрепления профилей, перпендикулярных друг другу. Бывают одно- и двухуровневые. Одноуровневый соединитель из-за формы часто называют крабом.

• Мелкие саморезы по металлу – для скрепления деталей металлического каркаса между собой. Впрочем, профессионалы советуют использовать для этих целей просекатель. Он обеспечивает гладкую поверхность в месте сопряжения, в то время как головки саморезов могут препятствовать плотному прилеганию гипсокартона к каркасу.

Уважаемые читатели! Напишите, пожалуйста, в комментариях, металлопрофиль каких марок используете вы. Если применяли для сборки каркаса китайский профиль, расскажите, что из этого вышло.

stroitelstvo21.ru

Профили для гипсокартона: виды, применение, размеры

Чтобы создать надежную, жесткую конструкцию, используют профили под гипсокартон, которые обеспечат качественное крепление листа к каркасу. Профили составляют основу конструкции. Профессионалы разделяют их на два основных класса – потолочные и перегородочные.

Содержание статьи

Виды профилей

Специалисты разделяют профили на два основных вида:

• направляющие;
• стоечные.

Конструкция из профилей

Каждый вид предназначен выполнять определенную функцию. Профили маркируются по классификации Кнауф, и выпускаются стандартных размеров:

• потолочные направляющие – UD;
• направляющие для перегородок – UW;
• стоечные потолочные – CD;
• стоечные перегородочные – CW.

При правильном соединении деталей разного вида получают разнообразные устройства из гипсокартона, в том числе подвесные потолки, коробы, перегородки, стены.

Выпускают элементы разных размеров, сечения и длины.

Стоечные потолочные профили

Подвесные потолки из ГКЛ не подвержены механическому воздействию. Однако профили должны быть небольшого веса и прочно удерживать каркас с гипсокартоном, чтобы он не рухнул на головы домочадцев. Ребра потолочных профилей придают жесткость каркасу конструкции.

Потолочные профили – самые востребованные. Их чаще всего используют в строительстве и отделочных работах. Благодаря стандартным размерам после работы со стоечными профилями практически нет отходов. По маркировке Кнауф их следует обозначать CD.

Профили CD выдерживают основную нагрузку конструкций. Они отвечают за жесткость каркаса, надежность, качество крепления листов гипсокартона. Производители выпускают их различной толщины. Тонкие детали менее надежны и требуют для установки большого количества крепежных деталей.

Длина стоечного CD составляет 2,7-4,5 м. На практике обычно применяют трехметровые или четырехметровые детали сечением 60х27 мм.

Направляющие потолочные профили

Потолочные профили используют для устройства потолка, применяют в конструкциях стен, разнообразных коробов, чтобы их укрепить. Направляющие профили (UD по Кнауф) располагают по периметру потолка или стены. В них вставляют стоечные элементы.

Профиль направляющий потолочный выполняет важные функции

Направляющие потолочные профили образуют основу для создания плоскости, которую будут обшивать листами гипсокартона. Длина достигает трех или четырех метров, а сечение составляет 28х27 мм. Надежность детали обеспечивает толщина, тонкие элементы не применяют в потолочных конструкциях. Они подойдут для создания стеновых каркасов.

При желании металлические изделия под ГКЛ делают по индивидуальному заказу. Все виды выполняют из стального материала с оцинковкой, чтобы они обеспечивали прочность, и выдерживали влияние температурных перепадов с агрессивной средой.

Профили для перегородок

Специалисты различают несколько видов профилей для перегородок. Их применение зависит от толщины будущей гипсокартонной перегородки.

Перегородочные изделия с маркировкой по Кнауф UW, используют для создания перегородок в качестве направляющих. Длина детали составляет от двух до четырех метров, ширина – в диапазоне от четырех до пятнадцати сантиметров.

Стоечные перегородочные элементы с маркировкой по КНАУФ CW выполнены с насечкой, которая облегчает прокладку кабелей. Их применяют для выполнения перегородочных конструкций из гипсокартона, они выполняют функцию несущих элементов каркаса.

Детали ориентированы для использования в вертикальных конструкциях. Производители выпускают CW длиной 2,75-6 м и сечением 50(75,100)х50 мм. Самые распространенные виды CW-профилей – длиной в три или четыре метра.

Арочные, маячковые и угловые профили

Арочные изделия выполнены с надрезами и отверстиями, которые придают им гибкость. Их размеры такие же, как и у других видов деталей, жесткость которых намного больше. Кнауф-профиль арочный сгибают для получения дуги.

Детали применяют для создания конструкций арок

Несмотря на внешнюю простоту, создать дугу для арки довольно сложно. Однако настоящие профессионалы легко решают эту проблему.

Маячковый профиль используют для выравнивания плоскостей. К примеру, для выполнения штукатурных работ. Длина составляет три метра. Элемент незаменим для создания гладких плоскостей. К примеру, отделки откосов.

Кнауф-профиль маячковый из металла облегчил тяжелый и кропотливый труд. Его устанавливают на сложное место и создают ровную поверхность. Материал, из которого сделана деталь, повышает ее сопротивляемость негативным проявлениям внешних факторов, щелочным и другим химическим воздействиям.

Углозащитные металлические Кнауф-профили применяют для укрепления и выравнивания углов. Они защищают от повреждений торцы перегородки. В плоскостях детали созданы отверстия размером в пять миллиметров. Это способствует качественному заполнению раствора во время шпаклевки.

Дополнительные крепления

Чтобы собрать конструкцию, применяют крепежи, при помощи которых детали монтируют к поверхностям потолка или стены. К ним относят следующие:

• соединители «краб»;
• подвесы;
• кронштейны;
• удлинители;
• саморезы.

«Крабы» мастера используют при создании всех видов конструкций, в том числе подвесных потолков, перегородок или стен. Крепежи применяют для соединения при перекрещении деталей под прямым углом.

Анкеры выполняют важнейшую функцию при креплении профилей к потолку. Соединители скрепляют отрезки профилей между собой. Применение удлинителей идентично соединителям.

Чтобы ГКЛ был надежно закреплен, применяют специальные крепежи

Чтобы прикрепить гипсокартонный лист, используют саморезы, дюбели, специальные шурупы. Их размеры подбирают в зависимости от габаритов профиля, конструкции и вида поверхности, к которой крепят каркас.

Дополнительные крепежные элементы помогают мастерам легко, быстро и качественно собрать любую конструкцию из гипсокартона.

Рабочие инструменты

Чтобы было удобно работать с гипсокартоном, используют специальные инструменты, которые помогут создать конструкцию нужных размеров, снизить количество отходов, выполнить работу быстро и легко. Для этого понадобятся:

• ножницы для резки металла;
• клещи для соединения;
• просекатель;
• рассекатель.

Ножницами по металлу отрезают детали нужных размеров. Специальными клещами отрезки соединяют. Опытные мастера называют инструмент скреппрофилем.

Чтобы собрать каркас, проделывают отверстия в деталях и соединяют. Эту работу выполняют просекателем, который пробивает отверстия для крепежей. Рассекатель применяют для соединения профилей в углах.

Видео по созданию гипсокартонной конструкции

Качественный материал для профилей

При создании прочных и жестких конструкций из гипсокартона следует использовать высококачественные детали. Прочное основание создадут детали толщиной в 0,6 мм, выполненные из стальных листов. Однако производители выпускают профили меньшей толщины, которые не всегда соответствуют требованиям.

Качественные детали обеспечивают надежность устройств

Оцинкованные элементы должны выдерживать влияние агрессивной среды, а чтобы усилить защитные свойства применяют полимерные покрытия. Такие изделия применяют даже в экстремальных условиях.

Пластиковые профили выполняют декоративную функцию. Их применяют в местах прилегания ГКЛ к таким материалам, как дерево, стекло, металл. Пластиковые изделия легко устанавливаются и придают конструкции эстетичный вид.

Из статьи мы узнали информацию о таком строительном материале, как профиль для гипсокартона: размеры и виды, способы крепления, список инструментов, необходимых для этого. Профиль для ГКЛ очень практичен, легок и удобен в использовании. Его виды, такие как профиль UD, CD, UW и, CW незаменимы для монтажа стен и потолков, а угловой профиль, арочный и маячковый — для специфических задач, поэтому полезные данные о них никогда не будут лишними.

Вконтакте

Facebook

Twitter

Одноклассники

gipsohouse.ru
