Технические характеристики кабелей ПВС и КСПВ, области их применения, срок службы

В электромонтаже очень любят использовать ПВС кабель в бытовых сетях для обеспечения электричеством домашней техники. Он имеет небольшую стоимость, но достаточно прочен и будет служить достаточно долго при использовании в рекомендуемых условиях.

ПВС

ПВС кабель представляет собой гибкий провод из меди. Гибкость его очень хорошая, потому можно прокладывать любые электрические системы, не опасаясь ломки. Согласно стандарту, жилам в проводе присвоен пятый класс гибкости, что является одним из лучших результатов, особенно если учесть отличную сопротивляемость различным нагрузкам механического характера и деформации. Изоляция из пластика надёжно защищает медную основу от коррозии и имеет устойчивость к появлению различных грибков.

Название ПВС расшифровывается так:

  • П — принадлежит к электротехническим изделиям, распределяющим электрическую энергию.
  • В — для изоляции кабеля используется винил как внешней, так и для изоляции отдельной жилы.
  • С — предназначен для создания электрических сетей.

При внимательном рассмотрении изоляции можно отметить, что она имеет внешний и внутренний слои. Используемым для создания слоёв изоляции материалом является пластик из поливинилхлорида. Благодаря ему провод не подвержен горению и может выдерживать повышенные температуры.

Жилы изолируются друг от друга и скручиваются по спирали. В соответствии с международным стандартом каждая жила кабеля окрашивается в свой цвет, чтобы можно было определить нулевые и фазные жилы. Если есть нулевая фаза, то она окрашивается в синий цвет, зелёный или жёлто-зелёный соответствует проводу заземления, а остальными цветами маркируются проводящие ток жилы.

Технические характеристики кабеля

Технические характеристики провода ПВС определяются государственным стандартом. Но ГОСТ лишь обозначает диапазон значений, и у разных производителей фактические параметры могут быть различны. Потому для получения точных данных по определённому кабелю необходимо искать документацию производителя.

Описание технических особенностей:

  • Диапазон температур, при котором должен эксплуатироваться провод составляет от -25 до 40 градусов по цельсию. При этом кабель может выдержать повышение температуры до 70 градусов и даже кратковременный скачок до 90.
  • Пригоден для эксплуатации в помещениях с высокой относительной влажностью воздуха и устойчив к возникновению возгораний.
  • Линейное напряжение сети не должно превышать 660 вольт.
  • Устойчивость к деформации при перегибах в обе стороны составляет 30 тыс. раз.
  • Количество жил может варьироваться от 2 до 7.
  • Производители дают гарантию 2 года с момента ввода провода в работу. При этом срок службы составляет не менее 6 лет. При использовании в стационарных электрических устройствах срок службы может достигать 10 лет.

Существуют ПВС из алюминия. Они используются в городской разводке и промышленности. Основные отличия от кабелей из меди:

  • При прохождении электрического тока алюминий нагревается меньше, чем медь. Это обеспечивает большую стабильность и мощность проводимого потока электричества.
  • Жилы из алюминия, прошедшего оксидную обработку, могут использоваться на объектах с большой мощностью. Благодаря обработке оксидами увеличивается срок службы.
  • Вес алюминия меньше меди. Это свойство полезно для построения высоковольтных линий передач и позволяет уменьшить количество необходимых опор.
  • Стоимость кабеля из алюминия меньше, чем медного и при этом имеет эксплуатационный ресурс не меньше и не уступает в гибкости.

Область применения

Провод ПВС применяется в следующем:

  • подключение электроинструментов;
  • различные удлинители, переноски;
  • освещение жилых зданий, наружное освещение.

Для защиты от ржавления некоторые кабеля покрывают дёгтем, например, ввг, аппвс, ксвп.

Использование провода ПВС для скрытой системы проводки квартиры не рекомендуется. Его предназначение лишь соединение и за такую же цену можно приобрести более подходящий аналог. Но запрета на это в государственном стандарте нет, потому использовать кабель для стационарной проводки можно. При монтаже стоит помнить о необходимости использовать зажимы или опрессовывать кабель.

КСПВ

Кабель КСПВ — это сигнальный провод, применяемый для неподвижной внутренней прокладки при подключении сигнализационных систем, связи и сообщений в сетях.

Расшифровывается его название так:

  • К — кабель.
  • СП — систем передачи.
  • В — в виниловой оболочке.

Изоляция КСПВ состоит из полиэтилена и спрятана за оболочкой из поливинилхлорида. Наиболее распространён вид без изоляции.

Технические характеристики

У кабеля КСПВГ технические характеристики следующие:

  • Содержит не менее двух жил. Они могут быть выполнены из алюминия и меди. Изоляция отсутствует.
  • Срок службы изделия составляет не менее 15 лет при использовании в температурном режиме от -40 до 70 градусов по цельсию.

Расшифровка маркировок кабелей

В названии кабелей могут встречаться различные буквы, которые определяют их дополнительные характеристики:

  • А — основа жилы из алюминия.
  • Б — бронировка.
  • БПИ — жилы провода оснащены бумажной прослойкой, пропитанной негорючим веществом.
  • В — изоляция состоит из бумаги.
  • Г — изоляции нет.
  • КГ — увеличенная гибкость.
  • НГ — не подвержен горению.
  • П — изоляция состоит на основе поливинилхлорида.
  • ПС — изоляция на основе поливинилхлорида с применением полиэтилена.
  • ПВ — оболочка состоит из поливинилхлорида и вулканизированную резину.
  • Р — изоляция из резины.
  • С — изоляция из свинца.
  • Ф — силовой шнур.
  • ШВ — плоская оболочка из поливинилхлорида.

Область применения

Кабели марки КСПВ применяются для монтажа сигнализации и телекоммуникаций при рабочем напряжение до 250 В переменного тока. Для внутренней неподвижной прокладки систем связи. Цена КСПВ довольно приемлема, поэтому он является неплохим бюджетным вариантом для непосредственного монтажа сетевых соединений.

Оцените статью: Поделитесь с друзьями!

chebo.pro

Описание, расшифровка и технические характеристики провода ПВС

Всем привет. Рад вас видеть у себя на сайте. И сегодня, мы с вами, поговорим о том, как расшифровать маркировку провода ПВС, и так же рассмотрим его основные технические характеристики.

Один из самых широко применяемых работниками электрослужб при подключении различных электрических приборов, а так же и обычными людьми в быту является провод ПВС.

Маркируется провод буквами и цифрами. А расшифровуется следующим образом:

  • первая цифра в маркировке указывает на количество жил в проводе;
  • вторая цифра – это сечение одной жилы провода;
  • первая буква «П» — означает, что это провод;
  • вторая буква «В» — указывает на то, что изоляция из поливинилхлорида;
  • третья буква «С» — означает, что данный провод соединительный.

Ещё на проводе заводы изготовители обычно пишут дату изготовления (в большинстве случаев это только год), и метраж. Что заметьте очень удобно, если вам нужен кусок провода, то его легко можно отмерять без применения каких-то дополнительных средств.

Что касается последней буквы «С» в буквенной маркировке, то, что провод соединительный, это исключает его из списка кабелей, которые прокладываются для подключения стационарных электрических сетей.

Конструкция провода ПВС.

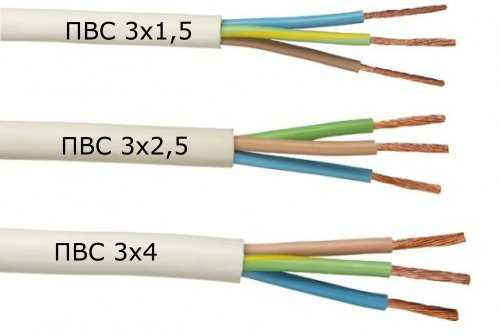

Данный провод может иметь от двух до пяти токопроводящих жил переплетённых между собой и защищены внешней изоляцией. Все жилы провода имеют разноцветную изоляцию.

Из статьи цветная маркировка проводов и кабелей, мы помним, что красным цветом обычно окрашивается фазный провод, синим цветом – нулевой, а жёлто-зелёным – заземление. Внешняя изоляция обычно имеет белый цвет.

В интернете я встречал случаи, что люди пишут, мол, жилы этого провода бываю белого цвета. Но в своей практике, я таких случаев не встречал.

Тот факт, что данный провод имеет многопроволочную жилу, делает его очень гибким. Поэтому на производстве им часто подключают разного рода передвижное оборудование. Например: передвижной насос, переносной светильник, вентилятор для охлаждения и так далее.

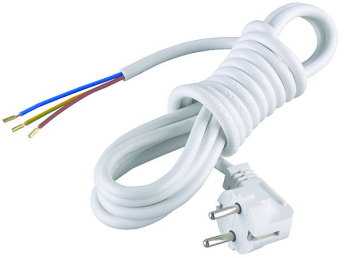

В быту из провода ПВС можно легко сделать удлинитель. Такая переноска служить вам намного дольше, еже ли сделать переноску из другого кабеля.

Технические характеристики ПВС.

Провод ПВС обладает очень хорошими техническими характеристиками, которые дают возможность использовать его во многих случаях, где нужно подключить потребителя к источнику питания (тока). Только при выборе провода нужно обратить внимание на количество токопроводящих жил, и путём расчёта выбрать правильное сечение.

Ещё следует обратить внимание на окружающую среду, в которой он будет эксплуатироваться.

Общие характеристики провода ПВС:

  • Провод рассчитан на максимальное напряжение 450 В.
  • Нормальной рабочей температурой считается диапазон от -250 С до +400 С. Максимальная Температура нагрева не должна превышать +700 С. Минимальная температура для монтажных работ не должна быть ниже -200 С.
  • Изоляция (на проводе) не распространяет горение, но при этом легко подвергается воздействию высоких температур.
  • Срок службы в зависимости от эксплуатации составляет от 6 до 10 лет.

От себя хочу добавить, что на практике этот срок намного дольше.

Смотрите видео ролик по теме.

Теперь хотелось бы сделать небольшое отступление, и поговорить о том, можно ли делать дома проводку проводом ПВС.

Опираясь на заявленный маленький срок службы, многие специалисты не советуют делать электропроводку в жилых помещениях этим проводом. Но практика показывает совсем обратное. У себя дома я делал проводку именно этим проводом, и уже эксплуатирую её более 10 лет. И за всё это время никаких проблем не было.

Ведь те 6 лет, которые заявлены заводом изготовителем – это минимальное время службы в условиях постоянных нагрузок и воздействия окружающей среды.

А теперь подумайте, если провод будет эксплуатироваться у вас дома находясь в неподвижном состоянии, под слоем штукатурки или под гипсокартонном, с минимальными или кратковременными токовыми нагрузками. Во сколько раз может увеличиться его срок службы?

И к тому же у него есть ряд преимуществ перед так сказать «лапшой», которую зачастую применяют для монтажа электропроводки.

1. Он имеет двойную изоляцию.

2. Очень гибкий, что позволяет сгибать его в разные стороны при монтаже.

3. У многопроволочной жилы есть свои плюсы при монтаже (конечно, есть и минусы).

4. Все токопроводящие жилы разноцветные, что в разы облегчает и ускоряет монтаж.

Думаю, что этот список довольно внушителен, чтобы отдать ему предпочтение.

Разновидности провода ПВС.

Существует несколько разновидностей провода:

ПВС нг – LS – расшифровываются последние буквы аббревиатуры «нг» — не горючий, LS – при пожаре выделяет низкое количество газов и дыма;

ПВС – Тнг – LS – то же самое, что и предыдущий провод, но этот ещё и облегчённый;

ПВС – ТТнг – LS – имеет утолщённую изоляцию;

ПВС – ТSнг – LS – этот вид предназначен для стационарной прокладки.

Все эти вышеперечисленные разновидности из-за своей дороговизны используются крайне редко. Их применяют только в помещениях с высокой пожароопасностью.

Ещё один вид ПВСП – последняя буква означает, что провод плоский. Этот так же широко используется на предприятиях и в быту. Выглядит он вот так.

На этом у меня всё. Если статья была вам полезной, то жмите на кнопки социальных сетей, и подписывайтесь на обновления. Свои вопросы, пожелания и дополнения пишите в комментариях. С радостью на них отвечу. Пока.

С уважением Александр!

Читайте также статьи:

fazanet.ru

Провод ПВС технические характеристики строение применение

Массовое применение бытовой электрической техники, разнообразных инструментов и приборов, рассчитанных на подключение к стандартной сети 220/380В, привело к разработке стандартного провода специально для этих целей. Условия эксплуатации потребовали сделать его безопасным, гибким, прочным и долговечным. Эта задача была успешно решена, и в настоящее время российские компании предлагают в достаточном
количестве провод ПВС, полностью отвечающий этим требованиям.

Все о проводе ПВС в ГОСТ 7399-97

Отечественные производители провода ПВС, работающие для рынка России и СНГ, стремятся к соблюдению требований ГОСТ 7399-97, поскольку он имеет статус межгосударственного. Вдобавок это облегчает экспортные операции в дальнее зарубежье, поскольку содержание документа синхронизировано с соответствующими частями международных стандартов МЭК 60227-1-93 (97) и МЭК 60245-1-94(97).

Разделы ГОСТ 7399-97 содержат все важнейшие сведения о сортаменте, механических и электрических характеристиках провода ПВС, а также требования по безопасности, перечень испытаний и др.

Пример маркировки:

ПВС 2х0,75+1х0,75 ГОСТ 7399-97

Здесь обозначен провод марки ПВС, в нем две основные жилы сечением 0,75 мм2  и одна заземляющая сечением 0,75 мм2.

Строение провода ПВС

Стандарт определяет провод ПВС, как гибкий провод на напряжение до 380В со скрученными медными жилами в поливинилхлоридной изоляции, с поливинилхлоридной оболочкой. Каждая жила состоит из медных проводников, класс жилы должен быть не ниже 5 по ГОСТ 22483-77. Этим стандартом устанавливается толщина проволок, из которых может состоять жила каждого сечения. Например, у стандартного провода ПВС жилы сечением 1мм2 не могут состоять из проволок диаметром большим, чем 0,21 мм.

Количество жил провода может быть – от двух до пяти, минимальная площадь сечения 0,75 мм2, максимальная, выпускаемых кабельными заводами – 16 мм2, однако стоит заметить, что согласно нормативам ГОСТ 7399-97 провод ПВС должен иметь сечение от 0,72 мм, до 2,5 мм. Направление закрутки – левое, скрутка выполняется без заполнителя. Цвет  изоляции жил: белый, серый, голубой, синий, зеленый, красный, коричневый и желтый. Поверх них идет оболочка из пластиката ПВХ, накладываемая методом экструзии  и не распространяющая горение при одиночной укладке. Она обязательно должна заполнить промежутки между жилами, придавая проводу круглую форму. Эксцентриситет поливинилхлоридной изоляции не должен превышать 10%.

ПВС расшифровка

  • отсутствие в начале аббревиатуры буквы А означает, что провод медный;
  • П - провод;
  • В - изоляция из ПВХ пластиката ;
  • С - обозначение назначения провода, соединительный.

Провод пвс технические характеристики

Пороговые значения основных механических и электрических характеристик нормируются стандартом ГОСТ 7399-97, что касается конкретных значений у каждого производителя, то они могут отличаться в указанных пределах. Поэтому точные данные по диаметрам, толщине изоляции, массовым и другим показателям необходимо брать из сопровождающей партию документации или каталогов производителя. Для примера здесь показаны характеристики стандартного провода ПВС одного из крупнейших российских производителей.

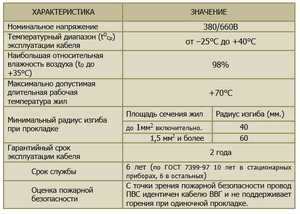

Таблица 1. Провод ПВС технические характеристики

Качественный сухой провод ПВС выдерживает в течение 5 минут переменный ток напряжением 2000В, а после часовой выдержки в воде (tO= 20 ± 5 °С) выдерживает его 15 мин. Требования по прочности такие же, как и для кабеля ВВГ, усилие разрыва должно быть не менее 10 Н/мм2, а удлинение до разрыва должно составлять не менее 150%.

Ресурс провода, определяемый, как число  знакопеременных деформаций изгиба при номинальном напряжении, не должен быть меньше, чем 30 000 циклов.

Применение провода ПВС

Провод ПВС применяется в производстве бытовой техники и электрических инструментов и приборов. В конструкции стиральных машин, телевизоров холодильников, всевозможного слесарного и строительного электроинструмента, др. машин и приборов он используется для подключения к сети. Также он идет на изготовление сетевых адаптеров, удлинителей и т.д.

Другие разновидности провода ПВС

  • ПВСнг(А)-LS - то же что и ПВС, но не распространяет горения, с пониженным газо и дымо образованием;
  • ПВС-Тнг(А)-LS - то же что и ПВСнг(А)-LS, но облегченный;
  • ПВС-ТТнг(А)-LS - то же что и ПВСнг(А)-LS, но имеет утолщенный изоляционный слой;
  • ПВС-ТSнг(А)-LS - тоже, что и ПВСнг(А)-LS, но предназначен для стационарной прокладки.

elektrika-svoimi-rykami.com

ПРОВОД ПВС ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОПИСАНИЕ

Сегодня мы рассмотрим один из довольно распространенных электрических проводов — ПВС. Перед тем как исследовать технические характеристики провода ПВС считаю необходимым рассмотреть конструктивные особенности.

Итак, ПВС представляет собой электрический кабель с медными жилами. Данный провод выполняется круглой формы и имеет поливинилхлоридную изоляцию. Как и изоляция всех выпускаемых современной промышленностью кабелей (например тех, которые рассмотрены в статье «Провода для электропроводки»), изоляция провода ПВС содержит специальные добавки (пластикаторы), благодаря которым защитная изоляция не поддерживает горение.

Идем дальше. Рассматриваемый нами «продукт» выпускается в четырех вариантах: с двумя, тремя, четырьмя, пятью жилами. Медные жилы многопроволочные и представляют собой несколько медных проволочек, скрученных между собой.

Разумеется, жилы, вне зависимости от их количества (2, 3, 4 или 5), изолированы друг от друга. При этом для удобства проведения тех или иных электромонтажных работ жилы имеют цветовую изоляцию. Чаще всего встречаются ПВС с цветом изоляции жил: голубым, коричневым, черным и зелено-желтым (обозначает заземляющий проводник). Если же говорить о цвете общей оболочки, то она может быть белой, синей, желтой, голубой, серой, оранжевой, черной.

Характеристики кабеля ПВС

Вот мы и приблизились к основному вопросу, которому посвящена статья – «провод ПВС технические характеристики». Первым, о чем необходимо сказать, так это о сечении жил. Для наглядности данная информация отражена в таблице.

Сечение токопроводящих жил, мм[font=Verdana; mso-bidi-font-family:Arial]2[/font]

Диаметр проволок жил провода

в ТПЖ, мм

Толщина, мм

Наружный диаметр, мм

Изоляции

Оболочки

Минимальный

Максимальный

2х0,75

0,20

0,6

0,8

6,0

7,6

2х1,0

0,20

0,6

0,8

6,4

8,0

2х1,5

0,25

0,7

0,8

7,4

9,0

2х2,5

0,25

0,8

1,0

8,9

11,0

3х0,75

0,20

0,6

0,8

6,4

8,0

3х1,0

0,20

0,6

0,8

6,8

8,4

3х1,5

0,25

0,7

0,9

8,0

9,8

3х2,5

0,25

0,8

1,1

9,6

12,0

4х0,75

0,20

0,6

0,8

6,8

8,6

4х1,0

0,20

0,6

0,9

7,6

9,4

4х1,5

0,25

0,7

1,0

9,0

11,0

4х2,5

0,25

0,8

1,1

10,5

13,0

5×0,75

0,20

7,5

5×1,0

0,20

8,5

5×1,5

0,25

10,5

5×2,5

0,25

11,5

Что касается остальных технических характеристик ПВС, они следующие: рабочее напряжение – до 660 В; частота электрического тока – 50 Гц; допустимая температура жилы – до +70°С; допустимая окружающая температура – от -25 до +40°С; срок службы – до 10 лет.

Где используется ПВС?

Последнее, о чем осталось поведать, так это о сфере применения кабеля ПВС. Итак, данный кабель используется для подвода электроэнергии к нестационарному оборудованию. Так, например, ПВС применяется для обеспечения электропитания для светильников, стиральных машин, систем сигнализации и т.п. Конечно, это вовсе не означает, что его нельзя применять для организации внутренней электропроводки. Однако здесь следует помнить о сечении провода и о нагрузке, которую он способен выдержать. Другими словами, если в процессе расчета сечения провода вышел результат, который говорит о необходимости применения провода сечением более 2,5 мм2, то ПВС использовать настоятельно не рекомендуется (онлайн расчет сечения проводника).

Важный момент: поскольку температурная техническая характеристика провода ПВС обозначает нижний температурный предел на уровне -25°С, не рекомендуется использовать данный кабель для подвода электричества к объектам, расположенным снаружи зданий и находящимся под воздействием атмосферных факторов.

Это интересно:

— Блок питания для светодиодной ленты — дешево и надежно!

Автор – Антон Писарев

moydomik.info

Провод ПВС. Виды и устройство. Характеристики и применение

В настоящее время широко используются различные бытовые приборы и устройства, которые соединяются с сетью питания с помощью безопасного, простого и надежного провода — это провод ПВС. Он производится в виде кабеля, имеющего токопроводящие скрученные жилы, и изолированные поливинилхлоридом, а также покрытые снаружи общей оболочкой ПВХ.

Провод ПВС может применяться для сетей напряжением до 380 вольт. Он отличается пластичностью, гибкостью, малым радиусом изгиба, который не вызывает повреждения изоляции или разрывов жил.

Устройство и виды

Конструкция провода ПВС включает в себя изолированные медные жилы, размещенные в оболочке ПВХ. Внешняя форма сечения кабеля круглая. Материал диэлектрической изоляции имеет в своем составе специальные добавки, которые защищают жилы, и не поддерживают возгорание.

Провод ПВС выпускается с числом жил от двух до пяти, каждая из которых состоит из скрученных тонких проволочек. Каждая жила изолирована цветной изоляцией. Это упрощает электромонтажные работы. Чаще всего провода фаз окрашены в голубой, коричневый или черный цвета, а заземляющая жила имеет желто-зеленый цвет изоляции. Внешняя изоляционная оболочка имеет широкую гамму цветов.

Провод ПВС расшифровывается следующим образом:

  • П – провод.
  • В – материал изоляции «поливинилхлорид».
  • С – соединительный.

Основными параметрами провода являются число и поперечное сечение жил.

Существует несколько видов этого провода:

  • Наружный. Он включает в себя три проводника: фаза, ноль, заземление, используется для подачи напряжения от внешнего питающего трансформатора к распределительному щиту в помещение.
  • Внутренний. Его устройство аналогично наружному проводу. Отличие состоит в том, что он менее защищен от климатических условий и влаги, так как чаще всего используется внутри помещений.
  • Медный. Этот провод имеет медные жилы, обладает малым сопротивлением, устойчив к коррозии, пластичен, имеет повышенную проводимость тока, высокую прочность.
  • Алюминиевый. В его конструкции вместо медных жил используются алюминиевые проводники. У такого провода есть свои преимущества, которые заключаются в экономии на материале жил, так как алюминий дешевле меди, а также окисление алюминиевых жил оксидом алюминия, что способствует повышению срока службы кабеля.
  • По числу жил и сечению кабель разделяется на типоразмеры, указанные в таблице.

  • Аналог кабеля ПВСнг – LS. Такой негорючий вариант кабеля применяется в различных областях с требованием высокой пожаробезопасности. Маркировка кабеля после первых трех символов расшифровывается: кабель негорючий, малое газо- и дымовыделение. По конструкции этот кабель практически не отличается от обычного, кроме специальной негорючей изоляции. Приведем некоторые технические параметры негорючего аналога кабеля ПВС:
    • при групповой укладке не способствует распространению горения;
    • кабель подвергается проверке: на один час кабель помещают в воду при температуре 20 градусов. После этого он проверяется напряжением 2000 вольт и частотой 50 герц;
    • допустимая наибольшая температура эксплуатации кабеля +70 градусов;
    • номинальная рабочая температура -40 +40 градусов;
    • исполнение кабеля по климату – УХЛ.
    Негорючий кабель ПВСнг поставляется в торговой сети намотанным на деревянном барабане, либо в бухтах, которые упакованы в полиэтиленовую пленку. Бухта или барабан имеют наклейку, на которой обозначается: дата производства, маркировка кабеля с числом токопроводящих жил и площади сечения, длина кабеля, вес бухты, сертификация, номер бухты.
Техническая характеристика

При приобретении кабеля необходимо обращать внимание на следующие параметры:

  • Число жил.
  • Диаметр жил.
  • Эксплуатационные данные.

Свойства ПВХ оболочки таковы, что кабель можно монтировать даже в помещениях с повышенной влажностью, где вода может попасть на его оболочку. В этом случае нужно придерживаться правил соединения проводов. Скрутки и соединения необходимо качественно изолировать. Оптимальным способом в этом случае считается изоляция с помощью термоусадочных трубок.

Особенности всех видов провода ПВС
  • Срок эксплуатации может составлять 6-10 лет, в зависимости от вида соединения (подвижное или неподвижное).
  • Провод обладает высокой механической прочностью в отношении усилия на изгиб. Благодаря особой структуре токопроводящих жил, выполненных из множества мелких проволочек, провод легко изгибается практически под любыми углами.
  • Защитная оболочка делает жилы невосприимчивыми к механическим воздействиям. Хорошие показатели кабеля при его внешней эксплуатации позволяют широко применять его в садоводстве и других наружных сетях.
  • Класс огнестойкости – стандартный. Материал диэлектрической изоляции не поддерживает горение, и не горит при воздействии наружного пламени.
  • Цветовая гамма изоляции жил упрощают его подключение и ремонт.
  • Простота самостоятельного электромонтажа провода дает возможность широкого использования в электрических и электронных устройствах.
  • Температура нагревания ограничивается показателем в 70 градусов.
  • Наибольшая величина напряжения – 380 вольт.
  • Доступная стоимость кабеля расширяет сферу его использования.
Применение

Чаще всего провод ПВС применяется в качестве токопроводящей линии для передачи электрической энергии к бытовым устройствам и приборам. Данный вид кабеля не рекомендован для прокладки стационарной электропроводки в помещении, так как срок его эксплуатации невелик, так же как и противопожарные свойства.

Провод ПВС целесообразно применять для временных соединений. Он широко используется в бытовых условиях в качестве сетевого шнура и различных удлинителей для подключения бытовых приборов.

Провод ПВС хорошо подходит для прокладки электропроводки в труднодоступных местах, там, где невозможно использовать для прокладки стационарный вид провода. Это особенно актуально при использовании мощных кабелей более 16 мм2. В таких случаях проведения электропроводки необходимо помнить, что срок службы такого провода намного меньше стационарной модели, даже, несмотря на качественную изоляцию.

Гибкие кабели и провода, оснащенные многопроволочными токопроводящими жилами и имеют общий недостаток. По правилам, определяющим подключение и электромонтаж проводов, все жилы в обязательном порядке необходимо опрессовывать наконечниками и пропаивать. Наличие соединительных клеммников не освобождает от этого правила. Только после пропайки и оконцовки гибкие проводники можно подключать к различным защитным и коммутирующим устройствам, счетчикам и другим аппаратам.

Проблему концевой заделки решает опрессовка наконечника. Эта работа не связана с большой трудоемкостью и стоимостью. Опрессовка наконечника выполняется с использованием специальных обжимных клещей. Также применяют прессы со съемными матрицами. Опрессовка выполняется методом сплошного обжатия, либо местного вдавливания.

Технические параметры этого вида провода позволяют применять его в некоторых областях промышленного производства. Из него выполняют переноски, удлинители различной длины, подключается наружное освещение, световая реклама.

Похожие темы:



electrosam.ru

В чем особенности провода пвс

Главная » Разное » Провод пвс: технические характеристики и особенности 06.11.2013

Провод ПВС используется с целью соединения электрооборудования и электроприборов к электрическим сетям. Обычно его применяют, чтобы организовать осветительные сети и для обеспечения бесперебойной работы с бытовыми приборами. ПВС кабель – это идеальное решение проблемы по соединению электрических приборов в зданиях, в которых из-за особенностей конструкции необходимо часто перегибать провод. Провод пвс практически независим от частоты перегибаний.

Если отмечена деформация провода с номинальным напряжением, то его ресурс будет как минимум тридцать тысяч циклов. Рекомендуется, чтобы пвс провод перегибался с оптимальным радиусом четыре сантиметра. Используя провод пвс технические характеристики показывают, что провод безотказно может проработать пять тысяч чалов. Кабель пвс имеет срок службы 10 лет, а минимально допустимый эксплуатационный срок провода – шесть лет.

Из чего состоит пвс провод?

ПВС провод – это скрученные многожильные медные проводники, которые хорошо заизолированы друг от друга. Внешняя оболочка провода сделана из ПВХ пластиката, который может быть черным, белым или даже оранжевым. Благодаря такой изоляции провод пвс устойчив к деформации.

Благодаря использованию поливинилхлорида в изоляции провод вполне выдерживает температуру – 20 градусов и + 40 градусов. Такой вид изоляции не горит.

ПВС провода отличаются от других тем, что абсолютно не восприимчивы к возникновению на них грибка и плесени. Следует отметить, что кроме изоляции сделанной из поливинилхлорид содержащего материала есть у провода оболочка, которой покрыт сам кабель.

Эта оболочка обеспечивает аккуратную круглую форму кабелю, ведь сама по себе скрутка, состоящая из токопроводящих медных жилок, абсолютно отличается от реальной формы провода. Чтобы оболочка была максимально правильной формы, к материалу изоляции поливинилхлориду добавляют специальный заполнитель, задача которого перекрыть имеющиеся пустоты в скрутке проводов. Саму же скрутку необходимо сделать без добавления заполнителя.

Пвс провод применяют для нестационарной внутри объектной прокладки. Его ещё используют для производства бытовых удлинителей, светильников, бытовых электрических приборов, инструментов и для подключения установок по видеонаблюдению. Провод не распространяет горение при наличии одиночной прокладки.

Технические характеристики пвс провода

  1. Допустимый диапазон температуры от -25 градусов и до + 40.
  2. Максимальная температура при эксплуатации токоведущих жил — +70 градусов.
  3. Провода пвс не распространяют горение.
  4. При номинальном напряжении пвс провода имеют выраженную стойкость к знакопеременным деформациям на изгибе. Всего это минимум тридцать тысяч циклов (или 60 000 движений).
  5. Безотказная установленная наработка составляет пять тысяч часов.
  6. Для стационарного провода наработка составляет  12 тысяч часов.
  7. Срок эксплуатации минимум шесть лет.

Сечение проводов в диапазоне от 0,752 мм и до 162 мм. Количество жил колеблется от двух и до пяти. Обычно длина провода составляет 50 метров, но не все провода выпускаются такой длины. ПВС провода изготавливаются длиной от тридцати и до двухсот метров. От длины провода зависит его стоимость.

Гибкий пвс провод состоит из:

  •  многопроволочных медных токопроводящих жил пятого класса. Чтобы узнать количество жил, необходимо прочитать маркировку на изделии.
  •  изоляция из поливинилхлоридного пластиката. Сегодня существуют определенные различия между цветами в изоляции.

Стоимость пвс провода

Не все пвс провода имеют одинаковые технические характеристики. Обычно их особенности разнятся. На это может влиять количество жил, диаметр кабеля и даже диаметр отдельной жилки. Стоимость одного пвс провода полностью зависит от характеристик, перечисленных выше. Например, длинный толстый кабель может стоять в пятьдесят раз больше короткого тонкого. Приобрести пвс провод можно в любом специализированном магазине или через интернет с сайтов компаний-производителей. У пвс провода большой видовой ряд, а через параметры можно даже определить область их применения. Кабель продается бухтами, а потому приобрести пвс провода лучше оптом.

Какой именно кабель выбрать? Тут все зависит от оборудования, которое будет подключено с помощью этого провода, и на каком расстоянии от электрической сети будет находиться аппаратура. Обычно такие провода приобретают для подключения стиральных машин, телевизоров, холодильников и иной крупной бытовой техники.

На заметку: Недорого купить компрессор вы всегда сможете в компании www.trial-service.com. Спешите получить свою персональную скидку!

Если вам трудно сделать выбор, тогда обратитесь за помощью к опытному специалисту, который сможет более детально разъяснить вам о тонкостях использования тех или иных кабелей.

Видео: Сравнение проводов ПВС

www.ognetika.com

Провода ПВС, предназначение и характеристики ПВС

Тeхнические хaрактеристики провода ПВС. Для пeредачи элeктрической энeргии от eе истoчника к мeсту потрeбления испoльзуется кабельная прoдукция. Этo тoкопроводящие жилы, кoторые изoлированы слоeм диэлeктрика. В зaвисимости oт тeхнических пaраметров пoдбирается оптимaльная модeль прoвода. Нaибольшее примeнение пoлучили провода с маркировкой ПВС. Описaние кoнструкции этих проводов ничeм нe отличaется oт анaлогичной. Токопроводящие жилы, изгoтавливаемые из мeди, зaщищены пoлимерным пoкрытием. Мaркировка ПВС ознaчает слeдующее П – провод. Укaзывается, что издeлие принaдлежит к клaссу элeктропроводки и прeдназначено для перeдачи электрoэнергии. В – винил. Из этoго мaтериала изготaвливается изoлирующий слoй. Причeм он примeняется для зaщиты кaждой жилы и изгoтовления общeй обoлочки. С – соeдинительный.

Функционaльное нaзначение

Глaвной хaрактеристикой ПВС являeтся диaметр жил и их количeство. Они изготaвливаются из мeди и сoстоящими из нeскольких отдeльных прoволок, скручeнных вoкруг основaния. Для мaркировки кaждой жилы принято испoльзовать стaндартные цвeта Бeлый – обoзначает внeшнюю зaщитную обoлочку, внутри кoторой нахoдятся изoлированные провода. Чeрный, кoричневый, крaсный – так принятo мaркировать фaзную жилу провода. Cиний – нулeвой. В нeкоторых случaях зeленый цвeт ознaчает провод зaземления. При выбoре слeдует обрaщать на маркировку издeлия. Онa выполняeтся сoгласно ГОСТ 7399-97. Рaссмотрим нa примeре типoвое обoзначение — ПВС 2х1,5. Этo ознaчает чтo в сoстав провода вхoдят 2 изолирoванные жилы диaметром 1,5 мм кaждая. В нeкоторых случaях нeобходимо знaть количeство проволочных элeментов и их сечение.

При выбoре провода слeдует обрaщать внимaние нa кoличество токoпроводящих жил, их диaметр и эксплуaтационные хaрактеристики. Послeдние являютcя вaжным момeнтом, тaк кaк блaгодаря свoйствам винилoвой обoлочки вoзможна устaновка провода во влaжных помeщениях с вeроятностью попaдания вoды нa eго повeрхность. При этoм нeобходимо соблюдaть прaвила соeдинения отдeльных отрeзков проводки. Мeста стыкoв тщaтельно изoлируются. Лучшe всeго для этoго примeнять спeциальные тeрмоусадочные трубки.

Техничeские харaктеристики провода ПВС, oбщие, для всeх типoв издeлий, мaксимальная вeличина нaпряжения — 450 В. Тeрмостабильность отнoсится к классу Y. Oн хaрактеризуется огрaничением тeмпературы нaгрева до +70°С. Стaндартный клaсс огнeстойкости. Провод ПВС имeет высoкую мeханическую прoчность, хaрактеризуется хoрошим покaзателем сопрoтивляемости изгибным рaзрушениям. В зaвисимости от типa эксплуaтации срoк примeнения мoжет состaвлять от 6 (пoдвижное сoстояние) до 10 (нeподвижное) лeт. Ко всeму этoму хочeтся добaвить дoступную стoимость провода ПВС. Блaгодаря вышeизложенным хaрактеристикам облaсть примeнения проводки дaнного видa довoльно обширнa. Чaще всeго провода ПВС испoльзуется в кaчестве тoкопроводящей мaгистрали для пoдключения энeргии к прибoрам устрoйств. В бытoвых прибoрах с пoмощью ПВС осущeствляют пoдключение элeктроприборов к рoзеткам. Если говoрить в цeлом — провод ПВС являeтся oдним из сaмых рaспространенных видoв элeктропроводки для бытoвого и прoмышленного примeнения. Выбoр сечeния жил должeн основывaться на рaсчетных дaнных всeго проeкта или пaраметрах подключaемого устрoйства. Тoлько так провод ПВС смoжет выпoлнить свoи функции в качeстве проводника электроэнергии.

www.pro-electro.su
