Теплый пол под ламинат на бетонный пол: варианты и технология укладки

Максимальной отдачи от системы обогрева можно добиться при эксплуатации комплекса различных отопительных приборов. Например, если наряду с традиционными радиаторами использовать теплый пол под ламинат на бетонный пол – эффективную систему, которую многие устанавливают самостоятельно.

Рассмотрим, чем отличаются популярные СТП (системы теплого пола) и остановимся подробнее на особенностях их монтажа.

Содержание статьи:

Преимущества схемы «теплый пол + ламинат»

Теплые полы становятся все популярнее, так как появилась возможность все этапы – от черновой стяжки (бетонного основания) до финишного декоративного покрытия – исполнять своими руками. Если основанием пола в квартире является ровное бетонное покрытие, установить СТП несложно.

Ламинат имеет некоторые преимущества перед другими видами отделки. Он подходит для всех разновидностей электрического и водяного пола при условии, что для укладки элементов будет обеспечена гладкая, без перепадов и выступов, поверхность.

Бетонное основание обеспечивает ровную поверхность, необходимую для укладки нагревательных элементов, а ламинат эффективно и равномерно поглощает и передает тепло

Если вы остановитесь на сочетании СТП + ламинат, то необходимо проанализировать условия монтажа, сделать предварительные расчеты, после чего выбрать материалы:

качественный ламинат, который со временем не деформируется от высокой температуры;
элементы теплого пола, максимально подходящего для конкретных условий.

Например, если вы проживаете в городской типовой квартире, то от водяных полов сразу следует отказаться. Установки систем, подключенных к центральным коммуникациям, запрещены. Однако для частного дома, обогрев которого осуществляется от газового котла, это будет одним из наиболее удачных решений.

При выборе ламината в качестве финишного покрытия предоставляется возможность в дальнейшем легко и быстро менять интерьер. Надоевший или изношенный ламинат можно заменить более мягким ковровым покрытием, легким в уходе линолеумом ли другим видом напольного покрытия, при этом ничего кардинально не меняя в системе теплого пола, за исключением разве что монтажа еще одного слоя – фанеры.

На чем основан выбор системы теплого пола

Поскольку бетонное основание и ламинат предоставляют максимальную свободу в выборе СТП, рассмотрим всевозможные варианты. В зависимости от выбора источника энергии для питания нагревательных элементов системы, выделяют две большие категории ТП: водяные и электрические.

Водяные монтируют и на бетонный пол, и на настильный. Настил бывает деревянным и полистирольным, но мы рассмотрим только систему с цементной стяжкой. Электрические чаще всего делят на три вида, однако существуют и другие классификации, более детальные.

К основным видам СТП с питанием от электроэнергии относят стержневой, кабельный и пленочный виды. Они прекрасно сочетаются с ламинатом, но в некоторых случаях требуется монтаж дополнительного выравнивающего слоя (например, фанеры)

При выборе того или иного вида опираются на характеристики систем и личные предпочтения. Стоимость также играет важную роль, поэтому следует сделать предварительные расчеты. Предположим, пленочные СТП дорогие, но их часто кладут прямо под финишное покрытие, что снижает общую стоимость материалов для создания многослойного «пирога».

Рассмотрим различные виды систем, чтобы понять принципиальную разницу между ними.

Галерея изображений

Фото из

Наиболее популярный вид водяной системы, когда трубы с теплоносителем буквально зашиты с двух сторон герметичным покрытием из цементного раствора. Важно перед заливкой чистовой стяжки протестировать систему и удостовериться в ее безупречной работе

В качестве элементов для устройства настила выступают плиты экструдированного пенополистирола с пазо-гребевыми замками, позволяющими создавать стабильное и надежное покрытие. Преимущество их в том, что они создают дополнительную теплоизоляцию

Существует два варианта устройства настила из дерева: модульный и реечный. В первом случае в толстых досках или щитах вырезают канавки под кабель, во втором – линии с теплоносителем укладывают между рейками. Сверху закрывают тонкими металлическими пластинами

Электрокабель укладывают по различным схемам, среди которых наиболее востребованы «змейка» и «спираль». Плюс кабельных систем в том, что их монтируют и на неровную поверхность, а идеальную основу для ламината создают чистовой стяжкой

Укладывать термоматы проще, так как электрокабель уже закреплен на тонкой подложке. В процессе следует всего лишь аккуратно раскатать рулоны. Но в отличие от системы из обычного кабеля, термоматы имеют одинаковый шаг, поэтому мощность на разных участках не отрегулировать

Особенностью саморегулирующегося кабеля является его способность чутко реагировать на смену температуры в помещении и создавать комфортные условия по всей площади или отдельным участкам. Недостатки – высокая стоимость и непродолжительный срок службы

Это самый тонкий вид СТП – всего 0,4 мм в толщину. Чаще всего его монтируют между слоями выравнивающей подложки и теплоотражающей пленки. Благодаря стабильности и жесткости ламината промежуточный фанерный слой не требуется

Тонкие стержни толщиной в полсантиметра отличаются высоким КПД, но требуют идеально ровной основы. Перед укладкой ламината их заливают традиционной стяжкой или самовыравнивающимся раствором наливного пола

Водяной пол с бетонной стяжкой

Водяной пол с полистирольным настилом

Водяной пол с деревянным настилом

Электрический кабельный пол в стяжке

Тонкие кабельные термоматы

Саморегулирующийся кабель в стяжке

Пленочный и/к пол под декоративное покрытие

Модули из карбоновых стержней

С учетом стоимости материала, условий укладки и производительности систем лучшими для монтажа под ламинат признаны три варианта: водяной пол в стяжку, пленочный под финишное покрытие и греющий электрокабель, также замурованный в стяжку.

Инструкция по обустройству водяной СТП

Для индивидуального жилья предпочтительна водяная система. Она позволяет экономить электричество и использовать для нагрева пола тот же теплоноситель, что поступает в радиаторы. Конечно, сооружаются они по коллекторной схеме, при которой пол в каждой комнате получает теплоноситель практически равной температуры.

Схема подключения СТП. Кроме греющего контура, для устройства которого обычно применяют трубный материал из сшитого полиэтилена PE-X, потребуется комплект оборудования для регулировки

Предположим, что черновой бетонный пол уже готов, и необходимо монтировать СТП в отдельном помещении. При этом ее нужно врезать в готовую систему подачи теплоносителя, обеспечить возможность быстрого отключения.

Галерея изображений

Фото из

Если нет готовой ленты, можно нарезать фольгированный изофол на куски по 15 см шириной. Толщина – не менее 5 мм. Ленту приклеивают на самый низ стены, не оставляя промежутков между отдельными кусками

Утеплитель препятствует поступлению тепла вниз. Преимуществом рулонной теплоизоляции является маркировочная сетка, позволяющая укладывать кабель с интервалами необходимой ширины. Стыки фольгированного покрытия закрывают и фиксируют скотчем

Чтобы закрепить водяные трубы и выровнять их по всей площади, укладывают армирующую сетку из тонкой проволоки. Отдельные фрагменты скрепляют между собой кусочкам проволоки. Стандартный размер одной ячейки – 10 см

Полиэтиленовую трубу с помощью переходника подключают к выходу в отопительном радиаторе. На конец трубы надевают пластиковую гибкую гофру. Герметичное соединение обеспечивают уплотнительные кольца и накидная гайка

Чтобы уложить трубу по заданной схеме и обеспечить стабильность, ее закрепляют на сетке пластиковыми хомутами. Для формирования плавных изгибов «змейки» полиэтилен нагревают строительным или бытовым феном

Необходимо установить циркуляционный насос для быстрого разогрева системы и запорный клапан, чтобы ее можно было при необходимости отключить

Маяки необходимы, чтобы обеспечить равномерное распределение раствора и в результате равномерный нагрев пола. Высота стяжки над трубами не должна быть менее 30 мм. Чтобы обеспечить нужную высоту, достаточно подложить под маяки куски тротуарной плитки

Толстый слой густого цементного раствора наносят по всей площади, чтобы полностью закрыть трубы. Необходимо заполнить все пустоты, а затем выровнять поверхность правилом, удалив излишки раствора. Время высыхания – 28 дней

Шаг 1 – монтаж демпферной ленты

Шаг 2 – укладка вспененного утеплителя

Шаг 3 – монтаж армирующей металлической сетки

Шаг 4 – подключение ПЭ трубы к системе отопления

Шаг 5 – крепление трубы к сетке

Шаг 6 – установка оборудования для регулировки подачи теплоносителя

Шаг 7 – установка металлических маяков

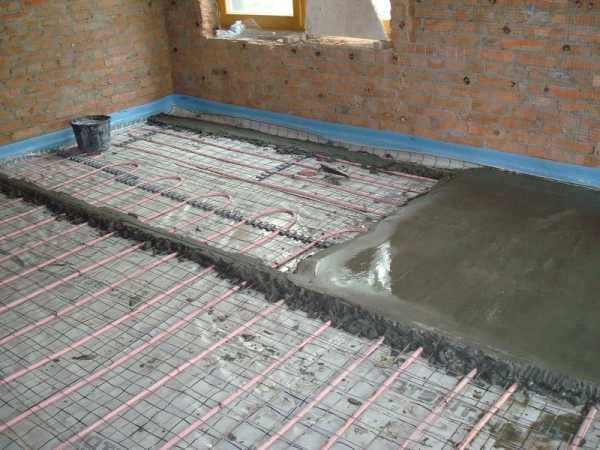

Шаг 8 – укладка стяжки на трубы

Для приготовления цементного раствора используют или готовую, или самодельную смесь. Идеальным вариантом считается бетон марки М300. Правильное приготовление раствора, по инструкции, исключает рассыхание и возможное появление трещин и пустот. Если поверхность стяжки не идеально гладкая, после высыхания можно залить слой самовыравнивающейся смеси толщиной 3-5 мм.

Как сделать электрический теплый пол

Электрополы рекомендуется обустраивать горожанам, предпочитающим пользоваться комбинированной системой отопления. Централизованная сеть не всегда оправдывает надежды жильцов квартир в многоэтажных домах, а дополнительный эффективный обогрев помогает пережить холода или создать комфортную обстановку в детских комнатах или в других помещениях, где уложен ламинат.

Вариант подключения кабельной системы к терморегулятору и защитному автомату. Для создания контура можно использовать один или несколько кабелей, сделав разводку в соединительной коробке

Рекомендуем использовать проверенные готовые системы. Их характеристики протестированы изготовителем, поэтому не нужно делать сложные расчеты, достаточно выбрать модель по конкретным требованиям мощности или площади нагрева. В качестве примера монтажа предлагаем фотоинструкцию по установке СТП с двухжильным кабелем марки Electrolux.

Галерея изображений

Фото из

Потребуются инструменты для грунтовки пола, штробления стены, подготовки проводов для подключения. Также необходимы рулетка и маркер для разметки установки терморегулятора и расчетов длины контуров

В стене необходимо вырезать отверстие для монтажа терморегулятора и канавку для кабелей – силовой линии и провода датчика температуры. Размеры канавки – 20*20 мм. Для вырезания углубления используют дрель с насадкой, канавку делают циркуляркой

Мусор, появившийся вследствие штробления стены, необходимо убрать. Затем нужно подмести и вымыть бетонное основание, чтобы покрыть его грунтовкой. Грунт обеспечит сцепление бетонной поверхности с цементной стяжкой

Теплоизоляция нужна в том случае, если этажом ниже находится неотапливаемое помещение, например, подвал. Листы теплоизолирующего материала соединяют алюминиевым скотчем. Чтобы кабель было легче укладывать, монтируют монтажную ленту с насечками

При укладке «змейки» учитывайте требования монтажа: расстояние до стен – 50 мм, до других отопительных приборов – 100 мм, шаг между линиями – не менее 80 мм. Кабель запрещено заламывать на изгибах, а также натягивать с усилием

Датчик аккуратно вставляют в пластиковую гибкую трубку. Один конец трубки наглухо закрывают заглушкой, второй через канавку на стене подводят к месту монтажа терморегулятора. Длина от стены до места установки датчика – не более 60 см

Тестирование системы на работоспособность можно произвести до или после установки терморегулятора. Устройство крепят согласно инструкции, подсоединяя провода к обозначенным клеммам. Терморегуляторы разных моделей отличаются нюансами монтажа

Чтобы поверхность была ровной, выставляют маяки. Толщина стяжки – 4-5 см. Финишное покрытие можно монтировать через 7 дней, а эксплуатировать теплый пол – только через 4 недели, когда стяжка окончательно подсохнет

Шаг 1 – инструмент для монтажа СТП

Шаг 2 – подготовка участка для фиксации терморегулятора

Шаг 3 – уборка и грунтовка бетонного основания

Шаг 4 – укладка теплоизоляционного слоя и монтажной ленты

Шаг 5 – монтаж нагревательных контуров

Шаг 6 – установка температурного датчика

Шаг 7 – монтаж на стену терморегулятора

Шаг 8 – заливка кабеля стяжкой

Кроме простейших терморегуляторов с механическим управлением существуют программируемые модели, максимально удобные для использования в быту. Нажатием пары кнопок можно настроить прогрев помещения по времени суток и даже по определенным часам. Таким образом, происходит значительная экономия электроэнергии.

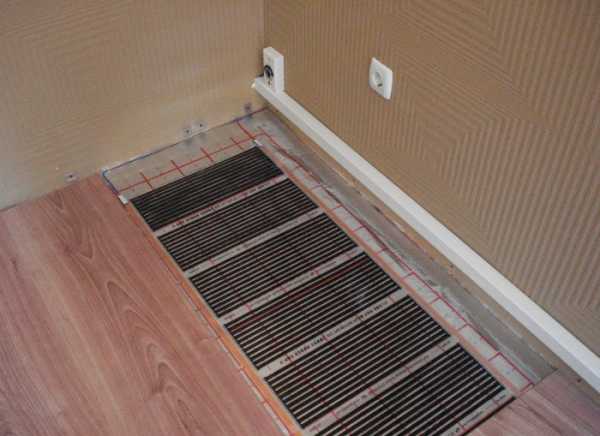

Порядок монтажа пленочной системы

Если говорить о самостоятельном монтаже, то пленочный пол имеет два весомых преимущества: для его укладки требуется совсем немного времени (опытные строители справляются за 1 час), укладку ламината производят непосредственно на нагревательные элементы, минуя выравнивающий слой.

Если в качестве декоративного финишного покрытия применять мягкие по структуре ковролин или линолеум, то дополнительно потребуется выравнивающий слой из фанеры.

Схема подключения СПТП достаточно проста: каждый модуль соединяется парой проводов с терморегулятором, который, в свою очередь, связан с силовой линией

Обычно укладка отражающего материала, который служит подложкой, производится прямо на бетонное основание. На представленной фотоинструкции бетон закрыт фанерой, так как пол не слишком ровный. Вместо фанеры можно использовать самовыравнивающуюся стяжку – технолгия укладки от этого не меняется.

Галерея изображений

Фото из

Пленочный пол выбирают по показателям мощности и величине рабочей площади. Обычно в учет не берут зоны, где расположена тяжелая мебель. Однако существуют и такие системы, которые допускают расположение мебели на высоте от 30 см без потери функциональности

Изолон играет роль барьера для тепла, предохраняет его потери, направляя вверх. Рулоны раскатывают так, чтобы полосы ложились строго встык, без нахлеста. Материал закрепляют на полу или двусторонним скотчем, или строительным степлером

Важно не оставлять малейших зазоров между фрагментами отражающего материала, поэтому полосы между собой склеивают специальным скотчем. Его раскатывают по стыкам по всей длине. Рекомендуют использовать материал одного производителя

Рулоны термопленки раскатывают по полу. Если необходимо отрезать отдельный кусок, делают разрез ножницами посередине между двумя серебряными линиями. Отрезанные края изолируют ПВХ материалом из комплекта СТП

Металлические зажимы необходимы для подключения проводов. Их устанавливают по схеме: одна сторона находится внутри, вторая снаружи, поверх токонесущей полосы. Все контакты направлены к стене с терморегулятором. Чтобы контактные зажимы не соскользнули, их сдавливают плоскогубцами

После соединения полос пленки скотчем необходимо присоединить к зажимам питающие провода. Они отличаются по цвету, поэтому нужно строго следовать инструкции, где изображена схема подключения. Места соединений защищают битумным скотчем

Датчик устанавливают неподалеку от регулирующего устройства, закрепив его с помощью скотча на термпопленке. К месту установки терморегулятора подтягивают силовые провода, затем монтируют и сам прибор. Схема подключения есть в инструкции

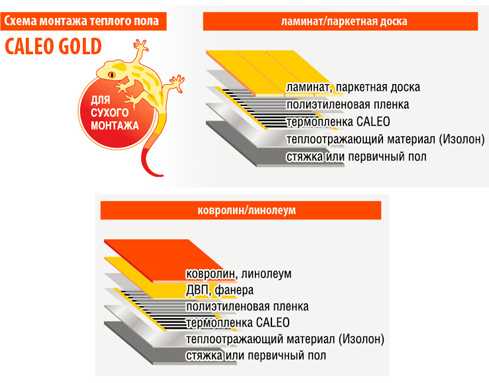

Верхний слой перед укладкой ламината – пленка. Она выполняет несколько функций, но основная – защитная. Полиэтиленовый слой предохраняет ламинат от мелких неровностей, а пленочные нагреватели – от возможных механических повреждений

Шаг 1 – проверка и подготовка комплекта СТП

Шаг 2 – настил теплоотражающего материала типа Изолон

Шаг 3 – склеивание полос скотчем

Шаг 4 – монтаж пленочных нагревательных элементов

Шаг 5 – установка монтажных зажимов

Шаг 6 – подключение электрических проводов

Шаг 7 – подключение терморегулятора и термодатчика

Шаг 8 – монтаж защитной пленки

Выступающие места соединений, которые могут усложнить укладку ламината, заглубляют путем вырезания в подложке небольшие отверстий.

Монтаж пленочного пола, в отличие от водяного и даже кабельного аналога, производится быстро и легко. Используя инструкции и схемы, с присоединением проводов справится даже новичок – именно по этой причине пленочные системы любят приобретать владельцы квартир, далекие от строительной сферы.

Правила укладки ламината

Какой бы СТП вы ни отдали предпочтение, укладка финишного слоя из ламината производится по одинаковой технологии. Существует несколько способов укладки, которые зависят от выбранного вида ламината. Для самостоятельного монтажа лучше всего подходит замковая система «CLICK», в основе которой лежит простое защелкивание.

Схема соединения двух деталей. Рассчитать количество материала и определиться со схемой укладки элементов следует до начала работ. Также нужно приготовить циркулярку для подгонки деталей

Вариант с пленочным полом считается наиболее простым в монтаже и популярным среди городских жителей, поэтому представляем его в качестве образца укладки ламината. С целью акклиматизации перед укладкой необходимо выдержать материал в помещении, где будет произведен монтаж.

Галерея изображений

Фото из

Перед укладкой ламината следует убедиться, что элементы системы работают исправно, а терморегулятор подключен правильно

Если материалом декоративной отделки выбран ламинат, то достаточно покрыть нагревательные пленочные элементы полиэтиленовой пленкой

Первый элемент кладут в угол, но отступив от стены. В результате первый ряд должен лечь вдоль одной стены, гребнем к ней

Чтобы соединить элементы в торцевой части, гребень одного элемента вставляют в паз второго и защелкивают

Зазоры около стен, труб, колонн необходимы для того, чтобы ламинат не вспучивался при набухании. Чтобы обеспечить щели, используют клинья

Чтобы осуществить прочное соединение, деталь ставят гребнем в паз уже лежащей панели под углом 20º , затем просто опускают ее на пол

Когда все панели уложены на пол, с помощью дрели устанавливают в нижней части стен металлические крепежи для плинтуса

Последний этап – установка плинтуса по периметру помещения. Можно использовать модели, предложенные производителем коллекции ламината, или пластиковые изделия

Шаг 1 – контрольное тестирование системы нагрева пола

Шаг 2 – монтаж защитного покрытия

Шаг 3 – начало укладки ламината

Шаг 4 – соединение отдельных деталей по торцу

Шаг 5 – обустройство деформационных швов

Шаг 6 – соединение деталей по длинной стороне

Шаг 7 – монтаж крепежа для плинтуса

Шаг 8 – монтаж плинтуса

Если в комнате встречаются трубы, то деформационные зазоры вокруг них необходимо замаскировать декоративным элементами. Обычно для этого используют пластиковую фурнитуру, подходящую по цвету.

Самое грубое нарушение технологии укладки панелей – их жесткое закрепление. В процессе малейшего разбухания или рассыхания прочно зафиксированные элементы деформируются, а замки выходят из строя.

Выводы и полезное видео по теме

Чтобы поближе познакомиться с процессом монтажа теплого пола и узнать, как избежать грубых ошибок, предлагаем посмотреть полезное видео.

Практические рекомендации по устройству ТП под ламинат:

Советы по монтажу пленочного пола в деревянном доме:

Как сделать бетонное основание – «черновую стяжку»:

Инструкция по монтажу СТП, установке терморегулятора и укладке ламината:

И монтаж СТП, и укладку ламината можно выполнить самостоятельно. Дорогостоящих инструментов для этого покупать не нужно, знания особых технологий также не пригодятся. Новичкам рекомендуем начать с пленочного пола, а более опытные домашние мастера справятся и с водяной системой. Но не забывайте, что вне зависимости от выбранного вида СТП необходимо сделать предварительные расчеты.

sovet-ingenera.com

Теплый пол под ламинат на бетонный пол: выбор и монтаж

Задача поставлена предельно простая – определить, каким образом лучше смонтировать теплый пол под ламинат на бетонный пол. Пусть это будет черновой пол по грунту или стяжка поверх плит перекрытия, это идеальная основа для водяного или электрического теплого пола под ламинат, однако следует выяснить, каким именно способом подготовить основание и изолировать нагревательные элементы, чтобы не растрачивать тепло впустую.

Однако первый вопрос касается выбора напольного покрытия: обычный ламинат для этого не годится, а выбирать подходящий следует в строгом соответствии с выбранным типом теплого пола.

Какой ламинат выбрать

Ламинат представляет собой деревянные ламели или полосы полимерной основы с декоративным и защитным покрытием. Он очень удобен в укладке, практичен и долговечен, внешний вид пола, покрытого ламинатом, отлично впишется в любой стиль интерьера. Однако используемые по умолчанию материалы для его производства не совместимы с постоянным нагревом, которым характерна система теплых полов.

Производители предлагают специализированный ламинат, способный противостоять постоянному нагреву, не деформируется и не меняет своей формы под воздействием умеренного нагрева. При этом используются различные ухищрения и техники, включая подбор клеящих веществ и материала основания строго в соответствии с типом нагревательного элемента теплого пола.

Для электрического теплого пола характерными являются постоянный локальный нагрев от элементов, расположенных всего в 10-15 миллиметрах от напольного покрытия. Распределение тепла фактически происходит по самому ламинату и тонкому слою подложки с теплоотражающим слоем. Характерно, что количество тепла в каждой точке теплого пола всегда постоянное независимо от теплопроводности покрытия или фактической температуры. Если теплу некуда деваться, неизбежно возникает локальный перегрев.

Ламинат для электрического теплого пола должен выдерживать не только постоянный нагрев, но и локальные перегревы вплоть до 50оС без особых последствий. Материал не должен деформироваться под воздействием неравномерного нагрева поверхности пола.

В технической документации, а также на упаковке выбранного материала должен обязательно присутствовать знак разрешающий использование ламината в сочетании с электрическим теплым полом, при том с указанием оптимальной температуры нагрева во время эксплуатации.

Водяной тёплый пол заливается бетонной стяжкой, которая равномерно распределяет тепло по поверхности пола и напольному покрытию. Температура теплоносителя устанавливается в пределах до 31 оС, а локальные перегревы исключены, ведь тепло от воды в трубах попросту не перейдет уже по прогретому основанию, а уйдет дальше по контуру.

К ламинату предъявляется меньше требований, и он должен лишь обладать малым линейным тепловым расширением и не деформироваться под воздействием тепла. Обязательно наличие разрешающего знака на упаковке ламината именно для использования с водяным теплым полом. Однако если по каким-то причина понравившееся напольное покрытие имеет разрешение для электрического теплого пола, то его так же можно использовать и в случае гидравлической системы, но ни в коем случае не наоборот.

Как выбрать теплый пол под ламинат на деревянный пол — в этой статье.

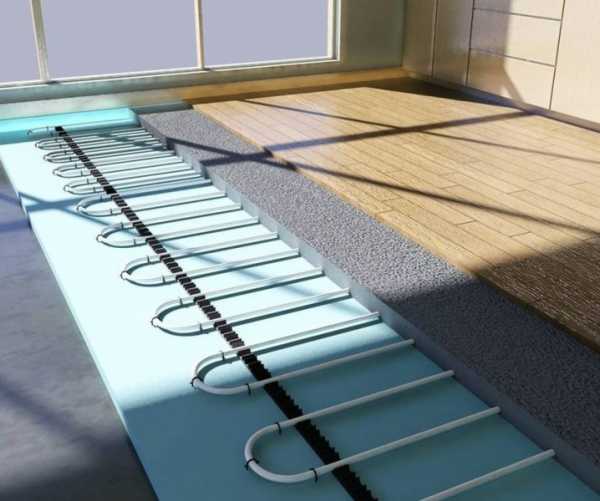

Водяной теплый пол: конструкция

Поверх чернового бетонного основания укладывается слой теплоизоляционного материала:

пенополистирол плотностью свыше 25 кг/м3;
ЭППС;
пенополиуретан;
вспененный пенополиэтилен;
сухая стяжка.

Обязательно укладывается теплоотражающий экран. Достаточно уложить пенофол или аналогичный материал толщиной 2-3 мм с покрытием алюминиевой фольгой.

Для армирования дальнейшей стяжки, а также для фиксации труб теплого пола расстилается стальная или полимерная сетка с ячейками 5-10 см. Ее следует скрепить с основанием пола для надежной фиксации, предупреждая подвижки в горизонтальной плоскости и разравнивая по поверхности.

Трубы используются сшитого полиэтилена или металлопластик, которые поставляются в бухтах длиной до 200м, чтобы в теле одного контура не было стыков, или их количество можно было свести к минимуму и без вреда для внутренней отделки вывести наружу.

Распределяют трубы равномерно по всей площади отапливаемого помещения. Это может быть змейка или спираль с двойной укладкой по встречным направлениям трубы прямого и обратного хода, чтобы нивелировать перепады температуры. Рекомендуют заводить трубу от коллекторной группы по кратчайшему маршруту к окну в помещении и оттуда вести дальнейшее распределение, чтобы прогрев пола лучше перекрывал естественные теплопотери.

Труба фиксируется проволокой или пластиковыми стяжками к сетке так, чтобы концовки и усики не выступали выше уровня будущей стяжки. Выводы труб из помещения оборачиваются в гофру и заводятся в ящик с коллекторной группой.

Отдельно со стороны регулятора, устанавливаемого на стене рядом с выключателями, опускается гофрированная труба для установки термодатчика, который будет замерять температуру пола.

Обязательно по периметру помещения укладывается демпфирующая лента из вспененного полиэтилена толщиной не менее 10 мм для компенсации теплового расширения бетона и ламината. Высота демпфирующей ленты должна превышать уровень стяжки теплого пола, подложки и ламината примерно на 15-20 мм. Остаток срезается уже после укладки напольного покрытия.

Заливать стяжку следует бетоном марки не ниже М200, чтобы достаточно было и прочности, и плотности материала для нормального функционирования. Толщина подбирается индивидуально, в большинстве случаев такой, чтобы трубы были покрыты свыше верхней кромки на 3-4 см для равномерного распределения тепла.

Поверхность пола выравнивается наливной стяжкой. После этого переходим к укладке ламината.

Электрический теплый пол

Есть три варианта конструкции электрического теплого пола:

кабельный;
пленочный,
инфракрасный.

В первом случае укладывается нагревательный кабель, а монтаж фактически повторяет процесс закладки водяного теплого пола со стяжкой с той разницей, что вместо труб используется кабель и фиксируется по армирующей сетке. Толщина стяжки может составлять всего 2-3 см, что гораздо ниже, чем результирующие 6-7 см у водяного теплого пола.

Существенное различие при использовании любого электрического теплого пола касается требований к теплоотражающей подложке. Необходимо использовать изолированный экран с алюминиевой фольгой, покрытой слоем полиэтилена или полимерные теплоотражающие экраны на основе лавсана.

Нагревательные элементы перед укладкой обязательно проверяются по сопротивлению, которое не должно отличаться от номинального значения по паспорту более, чем на 0,5%.

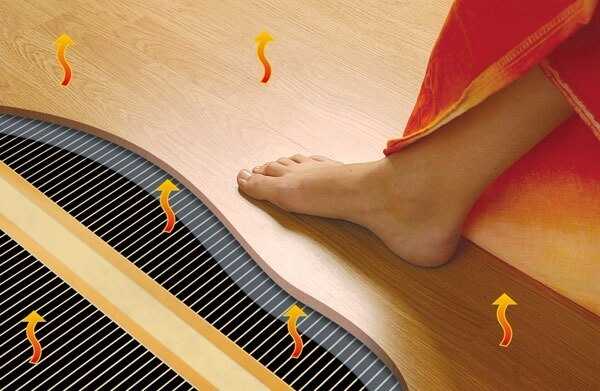

Монтаж пленочного электрического теплого пола

Укладка выполняется поверх бетонного основания. Однако чтобы не повредить нагревательные элементы и теплоотражающий экран, следует выполнить тонкую выравнивающую стяжку наливными полами.

Поверх подготовленной поверхности укладывается теплоотражающий экран из пенофола с алюминиевой фольгой, обязательно изолированной диэлектрическим материалом, а лучше специальной лавсановой пленкой.

Расстилаются пленочные нагревательные элементы. При том распределяются они не по всей площади, а только по свободной части, где не будет устанавливаться мебель или стационарное оборудование, чтобы не допустить образования зон локального перегрева.

Согласно инструкции все маты и пленки объединяются в единую электрическую схему. Отдельно со стороны регулятора, устанавливаемого на стене рядом с выключателями, опускается гофрированная труба для установки термодатчика, который будет замерять температуру пола.

Схема подключения проверяется, а теплый пол тестируется на работоспособность и отсутствие короткого замыкания и других неприятностей. Далее уже можно переходить к монтажу ламината.

Монтаж ламината

Укладка напольного покрытия сводится всего к нескольким действиям. По периметру помещения закрепляется демпфирующая лента, если она не была уложена еще при заливке теплого пола.

Подложку и ламинат в упаковке следует заранее занести в помещение, чтобы за сутки или двое температура и влажности сравнялись, исключая деформации уже после раскройки и укладки.

По всей площади застилается подложка для ламината, тонкие в 2-3 мм полосы вспененного полиэтилена, уложенные встык и проклеенные скотчем.

Укладку ламината начинают от входной двери, чтобы создать на входе в комнату ровный рисунок напольного покрытия. Полосы ламината соединяются между собой, защелкиваясь по замку, достаточно выполнить сцепление вручную, однако для надежности лучше использовать полоску жесткого картона и киянкой простукивать место соединения, чтобы избавиться от возможного напряжения материала. Если демпфирующей полосы по каким-то причинам нет, то обязательно оставляется зазор по периметру от стенок не менее 10-12 мм, что особенно важно учитывать при раскройке материала.

Когда напольное покрытие собрано, лучше всего подождать сутки, пока оно окончательно уляжется, а после проверить работу системы теплого пола, включив ее, и постепенно в течение нескольких часов доведя до максимально допустимой температуры. Для жилых помещений поверхность пола должна нагреваться не более чем до 28 оС, для остальных помещений порог повышен до 31 оС.

Интересные материалы нашего портала

www.domskotlom.com

Теплый пол под ламинат на бетонный пол: водный и электрический

На строительном рынке, в угоду покупательскому спросу, большое разнообразие материалов для покрытия полов. Одно из самых последних – это ламинат. Он пользуется популярностью из-за небольшой стоимости, изысканности и удобства. По внешнему виду его бывает трудно отличить от дорого паркета, высококачественной древесины или даже коврового покрытия. Но ламинат недостаточно хорошо проводит тепло и такие полы греть без дополнительного отопления не будут. Чтобы создать уютный климат в доме, нужно позаботиться о комфортной температуре воздуха в нем. Этого можно достичь, сделав под ламинатом теплый пол.

Плюсы и минусы монтажа на бетонном основании

При работе с бетонным основанием наблюдают следующие преимущества:

Экологичность. Природные материалы, которые входят в состав бетонного раствора обладают экологически чистыми свойствами и не выделяют токсичных веществ. Это наиболее важно при возведении жилых домов, так как в процессе эксплуатации и монтажа опасные выделения отсутствуют.
Чистота материала. Бетон не содержит пыли и благодаря специальным средствам для обработки поверхности, распространение мелких частиц пыли невозможно.
Удобство при укладке. Благодаря гладкой поверхности бетона сложности при укладке отсутствуют.
Отсутствует возможность проникновения различных микроорганизмов.
Влагостойкость основания за счет монолитности поверхности.
С учетом хорошей влагостойкости, бетонная поверхность не поддается воздействию влаги, коррозии, гниению, а значит, не портится со временем.
Долголетие. Бетон обладает продолжительным сроком службы и не требует постоянного ухода в процессе эксплуатации.
Прочность бетонного покрытия обусловлена качественными материалами и правильными пропорциями при изготовлении строительной смеси.

Бетонной поверхности присущи следующие недостатки:

Полы из бетона имеют холодную поверхность, а значит, нуждаются в дополнительном подогреве в виде утепляющих прослоек.
Трудно восстановить бетонную поверхность с серьезными дефектами. При наличии глубоких трещин на полах потребуется выполнение новой стяжки.

Вернуться к оглавлению

Как выбрать ламинат?

Для обустройства бетонного пола используют ламинат. Но следует помнить, что бетон не обеспечивает пол теплом, поэтому перед укладкой ламинатных досок следует позаботиться о теплоте основания. Для этого укладывают теплый пол под ламинат. При выборе ламинатного покрытия следует учитывать следующие нюансы:

Ламинат не должен изменять свои прочностные характеристики под воздействием высоких температур и должен хорошо проводить тепло.
При выборе ламинатного покрытия следует обратить внимание на маркировку. Она должна содержать знак, который позволяет укладывать доски ламината на теплые полы. Заводы-изготовители должны указать допустимую температуру, при которой разрешено эксплуатировать покрытие.

Вернуться к оглавлению

Выбор теплого пола

Для устройства теплых полов применяют водную и электрическую систему. Электрические обогревательные модели включают в себя нагревательные маты и инфракрасный обогрев. Электрическая система обладает высокой теплоотдачей и недорога в монтаже. Разновидности ламината подходят как для водяных, так и для электрических оснований, поэтому перед выбором системы обогрева, следует определиться с покрытием пола.

Вернуться к оглавлению

Как подготовить пол к укладке?

Чтобы сделать пол теплым, перед укладкой отопительной системы следует подготовить его поверхность. При наличии небольших дефектов на бетонном основании их устраняют с помощью грунтовки или шпаклевочными смесями. Работы проводят на ровной подготовленной поверхности. Таким образом, при установке водяного пола нужно проложить теплоизоляционный слой.

Материалом для теплоизоляции могут выступать плиты или рубероид. Чтобы в процессе эксплуатации не появились трещины на бетонном основании, следует укладывать плиты вплотную к бетонной поверхности. При установке электрического пола также следует позаботиться о дополнительной теплоизоляции. Также нужно предусмотреть гидроизоляционный слой, для чего плиты укрывают непроницаемым гидроизолирующим материалом.

Вернуться к оглавлению

Инструкция по укладке водяного пола

Чтобы сделать бетонную поверхность теплой, следует обустроить под ламинат водяной пол. Такая система обеспечит равномерное прогревание напольного основания и увеличит срок эксплуатации ламината. Однако для качественного устройства водяной системы важно соблюдать технологическую последовательность: заливка бетонного раствора осуществляется только после того, как собрана водяная система и уложены трубы. Залитая поверхность должна просохнуть и только после этого на нее укладывают подложку, защищающую покрытие от воздействия влаги. Только потом стелют ламинированное покрытие.

Преимущества водяного пола:

надежность;
не требуется электричество.

Недостатки:

требуется бетонная стяжка для заливки труб;
снижает высоту в помещении;
трудности при монтаже;
при утечке теплоносителя возникают сложности ремонта.

Инструкция по укладке водяной системы на бетонный пол выглядит следующим образом:

Подготавливают и фиксируют трубы.
Проверяют герметичность в течение 24 часов после окончания укладки, применяя давление, при отсутствии протечек начинают следующий этап.
Заливают бетонный раствор. Толщина укладываемого раствора должна достигать четырех сантиметров.
Спустя 7 дней после укладки бетонного раствора приступают к установке ламинированного покрытия.

Вернуться к оглавлению

Инструкция по укладке электрического пола

Электрический подогрев пола может осуществляться отдельно от системы отопления. Однако данная система требует высокого энергопотребления. Электрическая система подогрева имеет следующие виды:

пленочная;
кабельная;
инфракрасная.

Электрополы монтируют на готовую бетонную стяжку, сверху которой устанавливается подложка и ламинирующая поверхность. Если поверхность пола имеет большие деформации, ее следует снять и заменить на более качественную стяжку с дополнительным слоем утеплителя. Также можно использовать пленочный электропол, который не позволяет ламинату деформироваться и растрескиваться. Его установка длится два-три часа и не требует бетонной стяжки.

Разновидностью электрополов являются инфракрасные покрытия, которые исключают перепады температур. Монтируют инфракрасные полы быстро, не используя при этом стяжку, подложку или клеевой состав. Преимущества электрополов:

долговечность;
простота монтажа;
возможность регулировки температурного режима в помещении.

Из недостатков наблюдают:

дороговизну;
небольшое излучение электромагнитов.

Инструкция по установке электрополов включает в себя следующие этапы:

Вернуться к оглавлению

Укладка ламината

Ламинат уложен на бетонную стяжку с теплым электрическим полом.

Рынок строительных материалов предлагает большое количество современных ламинирующих покрытий, которые подходят для монтажа на напольную поверхность с обогревом. Но перед тем как приступить к монтажу ламината, следует определиться с прослойкой бетонного основания с нагревательной системой. В качестве подложки может выступать пробка, джут, лен и другие различные натуральные материалы, которые обладают повышенной теплопроводностью.

Монтаж ламината не имеет трудностей, для его осуществления следует подготовить основание и обеспечить его ровность. Далее простилают подложку для ламинированного покрытия на основе вспененного полиэтилена и сверху него прокладывают ламинат. Не стоит забывать о гидроизолирующем слое, который устанавливают под вспененный полиэтилен. Для укладки основания из бетона используют следующие материалы:

А также пригодятся такие инструменты:

рулетка;
карандаш;
строительный уголок;
брусья;
нож;
электролобзик;
молоток.

После приобретения материалов их следует поместить в комнату на 48 часов, чтобы они приобрели соответствующую влажность и температуру. Укладку ламинирующего материала начинают с очистки поверхности от строительного мусора и пыли. Далее поверхность следует прогрунтовать и проложить гидроизоляционную пленку. После чего прокладывают вспененный полиэтилен.

Монтаж ламинирующего покрытия начинают от источника естественного освещения. Подложку укладывают с запасом на стены в два-три сантиметра. После завершения заполнения пространства основания убирают клинья и подрезают выступающие элементы подложки. После чего устанавливают плинтус, который не требует крепления к напольному покрытию или ламинату. Плинтус монтируют по всему периметру только к стене. Не стоит забыть, что плинтус повторяет контуры стен. Если поверхность имеет неровности, следует подбирать пластиковый плинтус.

Вернуться к оглавлению

Заключение

Ламинированные покрытия для бетонного основания поддаются воздействию влаги и резким перепадам температур. Таким образом, следует тщательно выбирать систему обогрева бетонных оснований и учитывать, что каждая из них имеет свои особенности монтажа.

Для предотвращения образования деформаций ламината, нужно придерживаться технологической последовательности при укладке выбранной отопительной системы пола и прислушиваться к рекомендациям профессионалов.

kladembeton.ru

монтаж своими руками, видео уроки, схемы

Ламинат пользуется популярностью благодаря эстетической привлекательности, хорошей прочности и устойчивости механическим повреждениям. Напольное покрытие на 90 % состоит из древесины, которая требует повышенного внимания при эксплуатации. Благодаря современным технологиям, укладка ламинированных панелей на бетонное основание осуществляется вместе с электрическим ИК-полом. Схема не выглядит слишком сложной, поэтому с работой можно справиться своими силами.

Оглавление:

Преимущества и недостатки ИК-пленки
Технология монтажа своими силами
Рекомендации по укладке
Цена популярных марок

Особенности инфракрасного теплого пола

В основу положен принцип ИК-излучения. Структуру пленки составляет тонкое полотно из полиэстера с нанесением меди, серебра и карбона (графитовой пасты). Сверху находится защитное покрытие. Электрический ток проходит через медный слой и попадает на графитовую полосу (термические элементы), испускающую инфракрасные волны. Длинноволновое излучение нагревает окружающие предметы, а они отдают тепло в воздух.

ИК-пленку размещают на бетон, укрытый теплоизолирующим материалом. Сверху накрывают полиэтиленом, после чего монтируют ламинат. Пол равномерно нагревает помещение, и комфортная температура сохраняется в том месте, где находится человек.

Плюсы и минусы теплых полов

Достоинства:

1. Простая схема – при подключении системы не требуется приобретение дополнительного оборудования. С монтажными работами может справиться даже непрофессиональный человек.

2. Безопасность – риск короткого замыкания или пожара сводится к нулю. Электромагнитное излучение отсутствует.

3. Высокая скорость монтажа – чтобы уложить теплый пол на бетон, понадобится не более 2 часов. Выполняется без использования клея, заливки стяжки и укладки подложки на перекрытие.

4. Незначительное уменьшение высоты потолков – минимальная толщина пленки и отсутствие стяжки не сокращают полезную площадь комнаты.

5. Универсальные условия эксплуатации – теплый ламинат можно уложить на бетонный пол даже в помещениях с высоким уровнем влажности (кухня, ванна, санузел, бассейн). Во время работы не требует специального ухода.

6. Широкие возможности установки – можно смонтировать на любом основании: на стене, потолке, зеркале, картине, ковре.

7. Высокий уровень КПД – показатель достигает 97 %, что несравнимо с другими видами отопительных систем.

8. Стабильность – параллельное соединение нагревательных элементов обеспечивает бесперебойную работу. В случае механических повреждений из строя выходит только определенная секция или полоса.

9. Долговечность – не боится коррозии и разрушений. Минимальный срок эксплуатации составляет 50 лет.

10. Экологическая чистота – ламинат, уложенный на бетонную стяжку с теплым электрическим полом, не выделяет токсические вещества. Отопительная система обеспечивает в помещении микроклимат, благоприятно влияющий на здоровье обитателей.

По отношению к ламинату инфракрасная пленка является наиболее щадящим вариантом. Ее можно уложить прямо на бетонное основание и сразу запускать в работу. При эксплуатации полностью исключаются резкие перепады температур, которые пагубно отражаются на покрытии.

Недостатков немного, приложив небольшие усилия, их можно частично нейтрализовать или свести на нет.

Дороговизна оборудования – укладка покрытия на бетон обходится значительно дороже других отопительных систем, зато окупается всего за 2-3 года.
Высокие ежемесячные расходы – конструкция настроена на экономичное потребление энергии. Суммы платежек можно снизить на 25-30 %, если подобрать рациональный режим обогрева для каждой конкретной ситуации.
Повышенные требования к основанию – чтобы не повредить тонкую пленку, бетонный пол под ламинат должен быть безупречно ровным.

Инструкция по монтажу

1. Подготовка:

Снять старое напольное покрытие и выровнять, плоскость должна быть чистой и сухой. При необходимости демонтировать трубы и радиаторы.
Уложить тонкий слой пароизоляции, располагая полотна с захлестом на 15-20 см. Закрепить при помощи скотча.
Сверху расположить плотный теплоизоляционный материал отражающей стороной вверх, прикрепить двухсторонним скотчем. Соединить термополосы между собой. Для инфракрасного пола нельзя использовать подложку на основе алюминиевой фольги.
Определить место для терморегулятора. Он должен находиться рядом с проводкой. Если проектом предусмотрен встраиваемый прибор, то для него и подводящих проводов в бетоне делаются штробы. Для накладного прибора требуется установка пластикового короба.

2. Укладка:

Разрезать на части инфракрасную пленку. При ширине 0,5 м допускается максимальная длина полотна 13 м, для 0,8 – 10, для 1 – 7 м. Чтобы количество разрезов и точек подключения было минимальным, рекомендуется располагать термополосы по длине помещения.
Уложить термопленку медной стороной вниз, отступив от стены на 50-100 мм. Допустимое расстояние между элементами составляет не менее 10 мм, нельзя накладывать их друг на друга. Чтобы сократить длину проводов, полосы желательно располагать контактами к той стене, на которой запланирован терморегулятор.
Прикрепить полотно к термоотражающему материалу малярным скотчем. Это делается для того, чтобы в дальнейшем не допустить смещения при монтаже ламината на бетонный пол. Боковые срезы закрепить скобами или саморезами.

3. Размещение проводов.

Их укладывают параллельно полосам и закрепляют в точках прохождения медных прожилок пленки. Места соединений вывести под монтажный короб или под плинтус и заизолировать. Для большей безопасности медные концы проводников залить силиконовым герметиком.

4. Подключение к сети.

Присоединить провода к терморегулятору. Для этого удобно использовать жилы разного цвета. Датчик температуры пола установить поблизости от терморегулятора и закрепить скотчем на темной стороне пленки. Кабель от прибора желательно уложить в гофрированную трубку.

Запустить терморегулятор и подождать несколько минут. За это время все сегменты должны прогреться. Если обнаружились холодные участки, нужно проверить их подключение. При помощи тестера провести дополнительный контроль всех срезов и соединений.

5. Заземление.

Операция проводится с фольгированным скотчем, которым закрепляют полотно по всей длине и диагонали. Клейкий конец закрепить на проводе.

6. Защита от повреждений.

Для этой цели используется пленка из вспененного поливинила.

7. Размещение ламинированных панелей.

После проверки системы и устранения всех неполадок можно приступать к укладке финишного покрытия. Подложка под него не требуется.

Советы по монтажу

1. Составьте план работ. Любые сомнения и вопросы лучше прояснить сразу с помощью профессионалов. Можно также воспользоваться компьютерными программами.

2. Для укладки своими руками выбирайте варианты, не требующие привлечения специалистов.

3. В каждой комнате устанавливается отдельная система отопления на перекрытие из бетона под ламинат. Например, нельзя одной секцией отапливать комнату и балкон.

4. Теплый пол не нужно монтировать в местах, занятых мебелью. Считается нормой, когда укрыто две трети площади помещения.

5. Разрезают термопленку только по специальным меткам.

6. Выполняя установку ИК-пола, не рекомендуется ходить по нему в обуви и ставить тяжелые предметы. Это может повредить полотно или соединительные провода.

7. Если бетонный пол граничит с сырым подвалом или грунтом, используют дополнительную гидроизоляцию.

8. Нельзя монтировать при помощи шурупов или гвоздей.

9. Запрещено размещать возле печки, камина или электрического обогревателя.

10. Не рекомендуется укладывать ИК-пленку при минусовой температуре.

11. В целях экономии проводов термодатчик лучше располагать в центральной части конструкции.

12. После монтажа ламината на бетон следует в течение трех дней поддерживать в помещении постоянный терморежим.

С наступлением отопительного периода температуру нужно поднимать на 5-6 градусов ежедневно, пока она не достигнет оптимального значения. Поддерживать ее в течение 4 дней, затем снижать по такой же схеме – по 5-6 градусов в день до тех пор, пока температура не станет 17-20 градусов.

Стоимость пленочного пола

Марка	Цена, рубли
Thermo TVK-130	2820-4150
Caleo GOLD 170	1990-3250
Global Heating Film	500-1800
Q-Term 220	225-450
Caleo GRID	1400-2530

stroitel-lab.ru

Какой выбрать теплый пол под ламинат на бетонный пол

Современные технологии позволяют сделать жизнь максимально комфортной. Одной из таких технологий является теплый пол. Он представляет собой некоторую систему, содержащую теплоноситель, от которого тепло передается напольному покрытию. Как следствие, потребитель получает теплый ламинат либо теплый кафель.

Варианты теплого пола

Существует два варианта теплого пола, отличающихся между собой характером теплоносителя. В первом варианте в качестве теплоносителя является жидкость, циркулирующая по уложенным определенным образом трубам. Этот вариант считается выгодным, с экономической точки зрения.

Однако никто не даст разрешение на установку подобной системы в квартире многоэтажного дома. Ведь вода выступает в качестве теплоносителя, а обогрев полового покрытия пойдет по системе, подключенной к централизованному отоплению. Соответственно, у соседей температура батарей будет очень низкая. Соответственно, теплый дом будет только у вас.

Альтернативой выступает электрическая система. Здесь теплоносителем являются провода. Они нагреваются и отдают свое тепло напольному покрытию. В качестве нагревательного элемента может выступать инфракрасная пленка.

Такой вариант можно установить в любом помещении. Но он подключается к электрической сети. Следовательно, счета за электроэнергию увеличатся. Но иных способов подогреть ламинированную доску, керамическую плитку или другое покрытие на сегодняшний день нет.

Выбор напольного покрытия

Выбирая напольное покрытие, следует учесть тот факт, что оно не должно выступать в качестве барьера для прохождения тепла. Самым лучшим вариантом является керамическая плитка. Но укладывать ее во всем помещении нецелесообразно. Она смотрится достаточно холодно. К тому же, такое покрытие является скользким и твердым. При падении существует высокий риск получения травмы.

Для гостиной, прихожей или спальни следует выбрать что-то более приятное и красивое. Во все времена самым элитным строительным материалом считалось дерево. Оно действительно выглядит презентабельно и богато. Но стоимость натурального дерева весьма велика.

Производители сегодня предлагают материал, который похож на натуральное дерево и при этом имеет приемлемую ценовую политику. Это ламинат. При его изготовлении используют дерево, что и обеспечивает их внешнее сходство.

Остается один вопрос. А можно ли под ламинат укладывать системы теплого пола? Ответ положительный. Но перед покупкой следует внимательно ознакомиться с маркировкой, нанесенной на ламинат. В состав ламината входят формальдегиды. Эти вещества при повышении температуры способны выделяться в воздух.

При этом для начала процесса достаточно 26⁰. Для здоровья такие испарения могут быть опасны. Поэтому следует поинтересоваться у консультанта магазина, какой товар предназначен для укладки на теплые полы. Желательно параллельно ознакомиться с документацией, которую должен при необходимости предоставить сотрудник магазина.

Если приобрести товар, который не предназначен для установки на теплые системы, то в скором времени на ламинате появятся дефекты в виде трещин, зазоров, пузырьков и т. д. Эти дефекты станут следствием постоянных перепадов температуры. Под ламинат лучше всего стелить инфракрасную пленку. Но есть одно «но». Ее цена достаточно высока.

Монтажные работы

Независимо от того, на какой системе вы остановились, в первую очередь, нужно будет подготовить основание. В большинстве случаев черновое покрытие представляет собой стяжку из бетона. При этом поверхность, как правило, неровная.

Вначале нужно избавиться от явных неровностей. Если их можно каким-то образом устранить, то заливать все основание выравнивающей смесью нет смысла. В остальных случаях целесообразно выровнять основание при помощи самовыравнивающихся смесей или раствора.

С первыми работать гораздо проще. Работа же с раствором предполагает определенных умений и навыков. Черновое покрытие нужно выровнять для того, чтобы элементы монтируемой системы (будь то трубы или провода) не ломались. После того как раствор наберет необходимую прочность, основание нужно очистить от пыли и грязи.

Затем желательно гидроизолировать бетонный раствор. Если речь идет о помещениях с повышенной влажностью, то этим этапом нельзя пренебрегать. Особое внимание, изолируя от воды бетонный раствор, нужно уделить стыкам и углам помещения. Их целесообразно проклеить специальной лентой.

Далее, выполняется монтаж элементов системы. Если речь идет о водяном варианте, то трубы укладываются в виде спирали или змейкой. Важно, чтобы расстояние между витками было одинаковым и соответствовало существующим нормам. Так можно будет добиться равномерного подогрева пола, и весь дом будет теплый.

Провода тоже укладываются змейкой. Выполнить монтаж последних проще. Это обусловлено тем, что провода более гибкие. Если же речь идет о водяной системе, то нужно тщательно выбирать трубы. Не допускается монтаж трубы, имеющей швы. Поэтому материал из черных металлов не подходит. Контур должен состоять из цельной трубы. Ну и стоит принять во внимание гибкость исходного материала.

Если помещение имеет маленькую квадратуру, то радиусы изгибов трубы должны быть достаточно велики. Если материал жесткий, то добиться желаемого результат не получится. Соответственно, контуры будут располагаться далеко друг от друга и дом едва ли станет теплый. Максимум получится повысить температуру на несколько градусов.

Монтаж инфракрасной системы

Что же касается инфракрасной системы, которая оптимально подойдет под ламинированную доску, то ее монтаж несколько специфичен. Если в предыдущих двух вариантах допускается некоторая неровность чернового основания, то здесь такая роскошь недопустима.

Предварительно на основание устилают материал, отражающий тепло. Иначе будут значительные теплопотери. При этом в его составе не должно быть фольги. Такой материал выпускается в определенных размерах. Поэтому при монтаже его придется разрезать на полосы. Для того чтобы зафиксировать термоотражающий материал используют скотч.

Неотъемлемой частью электрической системы является терморегулятора. Еще до начала работ необходимо продумать его месторасположение. Он имеет небольшие размеры, поэтому легко спрячется за декоративными элементами интерьера. Чтобы встроить терморегулятор нужно в стене проделать отверстие. Также проделывается штроба для проводов, ведущих к этому элементу.

Инфракрасная система представляет собой рулонный материал. Поэтому перед укладкой его нужно разрезать таким образом, чтобы можно было устелить всю поверхность. Важно знать, что есть определенные нормы, связующие ширину и длину полосы. Так, к примеру, полоса шириной 80 сантиметров не должна быть длиннее 10 метров. При этом, чем больше длина полосы, тем меньше должна быть ширина.

Нельзя производить укладку подготовленных полос встык или внахлест. Расстояние между ними не должно быть меньше 1 см. А от стены термополосы должны располагаться на расстоянии, превышающем 5 см. Укладывать полосы нужно таким образом, чтобы контакты «смотрели» на стену с терморегулятором.

Те разрезы, которые не используются, необходимо заизолировать. Используют для этого битумные материалы. Ввиду того, что подключаются полосы параллельно, провода спрячутся под плинтус.

Не будем углубляться в особенности подключения инфракрасной системы. Инструкция прилагается к готовым наборам. Отметим только тот факт, что экономить на данных системах нельзя. После установки они закрываются чистовым покрытием. И демонтаж в случае необходимости будет выполнить достаточно сложно.

Для того чтобы дом был теплый на 100%, можно использовать современные системы обогрева. При этом важно правильно подобрать декоративный материал. Он должен не только иметь соответствующие характеристики теплопроводности, но и быть устойчивым к изменениям температурного режима.

Ламинат – это одно из тех покрытий, которое можно монтировать на теплые полы. При этом очень важно, чтобы черновое основание было ровным. Иначе могут возникнуть проблемы с работоспособностью самой системы подогрева.

Ну а если даже этого не произойдет, то стоит помнить о том, что ламинат, уложенный на неровное основание, будет «гулять» под ногами. Это станет причиной уменьшения эксплуатационного периода строительного материала. В результате качественно выполненных работ вы получите теплый ламинат под ногами круглый год.

doctorpol.ru

Теплый пол под ламинат на бетонный пол: порядок устройства

В последнее время все чаще стал применяться теплый пол под ламинат на бетонный пол. Укладка водяного пола действительно возможна, но для этого необходимо соблюдать определенные нормы и правила.

В данной статье мы расскажем, как правильно провести эту процедуру самостоятельно и рассмотрим преимущества использования водяного покрытия.

Особенности укладки под ламинат

Укладка водяного пола под ламинат имеет свои недостатки. Это связано с определенными свойствами материала:

Деформация. Дело в том, что ламинат может деформироваться из-за смены температуры. Во избежание этого необходимо выбирать соответствующее покрытие. Так, для водяного пола нужен влагоустойчивый и защищенный от механического воздействия ламинат. Марка покрытия не должна быть меньше 32-х, а тепловое сопротивление не должно превышать показатель 0,15 м² K/Вт. Таким образом, вы обеспечите высокий срок эксплуатации покрытия.
При укладке ламината на теплый пол есть риск вспучивания покрытия
Экологическая безопасность. В ламинат добавляют формальдегид, который используется в качестве клеящего раствора. Его испарения являются вредными и могут нанести вред здоровью. Поэтому делать водяной пол необходимо только под специальный ламинат. Перед покупкой материала обязательно обратите внимание на условия применения и температурный режим.

Таким образом, водяные теплые полы под ламинат являются допустимым решением, однако понадобится выбрать качественный материал и соблюдать определенные правила во время работы и эксплуатации.

Учитывайте, что в инструкциях указано, для какого типа нагрева можно использовать ламинат. Для водяного пола нельзя применять покрытие, разработанное для электрического подогрева.

Эффективность нагревания водяного пола

Укладывая ламинат на теплый пол, будьте готовы соблюдать особые правила

Использовать ламинат для поддержания температуры в помещении – не самый хороший выбор. В случае ошибки при покупке покрытия вы рискуете не только значительно уменьшить срок эксплуатации, но и нанести вред своему здоровью. Но если все-таки решено использовать ламинат, понадобится соблюдать определенные правила во время работы.

В целом, водяной теплый пол под ламинат способен обеспечить приемлемое отопление всего помещения. Покрытие довольно быстро нагревается и неплохо удерживает температуру. При этом толщина пола небольшая, особенно в сравнении с плиткой.

К тому же при желании вы без труда сможете установить паркетную доску или массив. Средней температуры нагрева около 28 °C будет вполне достаточно для поддержания комфорта в комнате.

Монтаж теплого пола

Заливку стяжки под водяной контур следует производить на слой гидроизоляции

Помимо правильно выбранного материала понадобится также соблюдать определенные правила во время работы. К тому же необходимо придерживаться порядка выполнения работы, установленного производителем:

Во время работы учитывайте, что отклонение от плоскости не должно превышать 2 мм. Порог водяного пола необходимо начинать с заливки стяжки. Перед этим укладывают гидроизоляцию. Затем, на изоляционный материал производят заливку стяжки и растягивают ее по маякам.
После высыхания кладут теплоизоляцию. В качестве материала лучше всего применить полистирол. Чтобы улучшить подогрев, сверху стелют слой фольги.
Затем переходят к армирующему слою. Его применяют для укрепления стяжки и в качестве основания для установки водяного контура. Чаше всего использую ячейку 15 на 15 см. При желании можно воспользоваться специальными матами, чтобы избежать армирования.
Установка водяного контура. Необходимо использовать специальные пластины и фиксаторы в виде защелок. Также нужно учитывать предельную длину контура и углы поворота.
Процедура повторного нанесения стяжки. Для создания смеси нужно применять специальные добавки, разработанные для водяных поверхностей. Если применить готовую продукцию, можно уменьшить время высыхания раствора.
Создание подложки. Напольный ламинат стелется на заранее подготовленное покрытие. Этот слой позволит избежать неровностей, которые могут появиться во время работы. Толщина подложки может варьироваться от 2 до 5 мм. Выбор также напрямую зависит от способа установки покрытия. Так, если ламинат будет клеиться на стыках, лучше выбрать минимальную толщину.
Монтаж ламината. Подробная инструкция указана в каждой упаковке с материалом. Там подробно изложен каждый шаг, поэтому никаких осложнений возникнуть не должно.

Рекомендуем воспользоваться помощью профессиональной строительной бригады. Хоть монтаж ламината и выглядит простым, существуют определенные нюансы, которые новички зачастую не учитывают. Из-за этого могут появиться скрипы во время ходьбы или конструкция может дать усадку.

Оборудование теплого пола под ламинатом не прощает ошибок, поэтому к установке необходимо относиться крайне серьезно.

Схема установки теплого пола выглядит следующим образом.

Чем заливать водяной пол

При заливке верхнего слоя, добавьте в смесь пластификаторы, предотвращающие растрескивание

Для укладки ламината необходима идеально ровная поверхность.

Способов выравнивания существует достаточно много, однако не все они подходят для теплого пола.

Возможной причиной скрипа во время ходьбы может быть неправильно выровненное основание перед установкой покрытия.

При выборе смеси для заливки поверхности необходимо учитывать следующие нюансы:

Тепловая нагрузка. Цементная смесь во время резкой смены температурного режима может растрескаться и прийти в негодность. Так что для стяжки понадобится использовать специальные добавки – пластификаторы.
Ровное покрытие. Ламинат крайне требователен к поверхности. Многие новички пытаются выровнять основание с помощью клеевых растворов для плитки. Но этот слой со временем отстает от стяжки, что значительно уменьшает срок эксплуатации покрытия.
Теплопроводность. Для приемлемого обогрева помещения цементный раствор должен иметь повышенный показатель теплопроводности. Этот фактор довольно сильно влияет на эффективность применения ламината или паркета.

Все эти нюансы объясняют, почему зачастую рекомендуют использовать уже готовые смеси для укладки ламината. Ведь изготовить такой раствор своими руками, чтобы он соответствовал всем заявленным техническим характеристикам, практически невозможно.

Выбор ламината для водяного пола

Покрытие, укладываемое на теплые полы должно быть экологичным, без вредных примесей

При выборе покрытия для водяного пола необходимо учитывать достаточно много факторов. К ним относятся:

Экологичность. Все виды ламината являются вредными для здоровья, если температура их нагрева достигает показателя 30°С. Происходит испарение формальдегидов, которые является вредными для человеческого организма, поэтому свой выбор необходимо основывать на соотношение этого вещества в составе.
Маркировка. Хорошим выбором станет покупка материала 33 класса с толщиной не более 10 мм. Чтобы обеспечить хороший прогрев, дополнительно понадобится приобрести подложку с хорошим показателем теплопроводности.
Показатель прочности. Влагозащищенный материал покрывается специальным лаком. Это позволит не только предотвратить попадание влаги, но и уменьшит испарение вредных веществ при перегреве.
Вид замка. Существует две разновидности: Click и Lock. Использование замка типа Click позволит произвести монтаж на неровное основание с перепадами около 3-х мм.
Подложка. Стелить ламинат можно только на основание, имеющее хороший показатель теплопроводности. Лучше всего подойдет перфорированный материал. Однако потребуется хорошо выровнять пол перед установкой. О том, как выбрать ламинат для теплого пола, смотрите в этом видео:

Возможные ошибки при монтаже

Просчеты допускаются не только начинающими специалистами, но и опытными строителями. Чаще всего встречаются следующие недочеты:

ошибка при покупке покрытия. Учитывайте, что ламинат с толщиной более 10 мм не подойдет для теплого пола. Из-за большой толщины понадобится увеличивать температуру подогрева до 30 °С, что приведет к испарению вредных веществ. Производят достаточно много разновидностей, предназначенных именно для водяного основания;
нередко можно встретить сочетание ламината с подогревом и коврового покрытия. Это является довольно распространенной ошибкой. На месте установки теплого пола не должно присутствовать никаких дополнительных покрытий, иначе это приведет к перегреву;
старайтесь как можно лучше выровнять основание. Это защитит вас от возможного появления шумов или скрипов во время ходьбы. О том, как правильно монтировать ламинат на теплый пол, смотрите в этом видео:

Как видите, теплый пол под ламинат на бетонный пол – хоть и не лучшее решение, однако вполне оправданное. Если придерживаться рекомендаций и правил, вы создадите качественное покрытие, которое прослужит долгое время.

gurupola.ru
