Теплопроводность кирпича, сравнение кирпича по теплопроводности

Рассмотрена теплопроводность кирпича различных видов (силикатного, керамического, облицовочного, огнеупорного). Выполнено сравнение кирпича по теплопроводности, представлены коэффициенты теплопроводности огнеупорного кирпича при различной температуре — от 20 до 1700°С.

Теплопроводность кирпича существенно зависит от его плотности и конфигурации пустот. Кирпичи с меньшей плотностью имеют теплопроводность ниже, чем с высокой. Например, пеношамотный, диатомитовый и изоляционный кирпичи с плотностью 500…600 кг/м³ обладают низким значением коэффициента теплопроводности, который находится в диапазоне 0,1…0,14 Вт/(м·град).

Кирпич в зависимости от состава можно разделить на два основных типа: керамический (или красный) и силикатный (или белый). Значение коэффициента теплопроводности кирпича указанных типов может существенно отличатся.

Керамический кирпич. Производится из высококачественной красной глины, составляющей около 85-95% его состава, а также других компонентов. Такой кирпич изготавливают путем формовки, сушки и обжига, при температуре около 1000 градусов Цельсия. Теплопроводность керамического кирпича различной плотности составляет величину 0,4…0,9 Вт/(м·град).

По сфере применения керамический кирпич подразделяется на рядовой строительный, огнеупорный и лицевой облицовочный. Лицевой декоративный (облицовочный) кирпич имеет ровную поверхность и однородный цвет и применяется для облицовки зданий снаружи. Теплопроводность облицовочного кирпича равна 0,37…0,93 Вт/(м·град).

Силикатный кирпич. Изготавливается из очищенного песка и отличается от керамического составом, цветом и теплопроводностью. Теплопроводность силикатного кирпича немного выше и находится в интервале от 0,4 до 1,3 Вт/(м·град).

Сравнение кирпича по теплопроводности при 15…25°С

Кирпич	Плотность, кг/м 3	Теплопроводность, Вт/(м·град)
Пеношамотный	600	0,1
Диатомитовый	550	0,12
Изоляционный	500	0,14
Кремнеземный	—	0,15
Трепельный	700…1300	0,27
Облицовочный	1200…1800	0,37…0,93
Силикатный щелевой	—	0,4
Керамический красный пористый	1500	0,44
Керамический пустотелый	—	0,44…0,47
Силикатный	1000…2200	0,5…1,3
Шлаковый	1100…1400	0,6
Керамический красный плотный	1400…2600	0,67…0,8
Силикатный с тех. пустотами	—	0,7
Клинкерный полнотелый	1800…2200	0,8…1,6
Шамотный	1850	0,85
Динасовый	1900…2200	0,9…0,94
Хромитовый	3000…4200	1,21…1,29
Хромомагнезитовый	2750…2850	1,95
Термостойкий хромомагнезитовый	2700…3800	4,1
Магнезитовый	2600…3200	4,7…5,1
Карборундовый	1000…1300	11…18

Теплопроводность кирпича также зависит от его структуры и формы:

• пустотелый кирпич — выполнен с пустотами, сквозными или глухими и имеет меньшую теплопроводность в сравнении с полнотелым изделием. Теплопроводность пустотелого кирпича составляет от 0,4 до 0,7 Вт/(м·град).
• полнотелый — используется, как правило, при основном строительстве несущих стен и конструкций и имеет большую плотность. Полнотелый силикатный и керамический кирпич в 1,5-2 раза лучше проводит тепло, чем пустотелый.

Печной или огнеупорный кирпич. Изготавливается для эксплуатации в агрессивной среде, применяется для кладки печей, каминов или теплоизоляции помещений, которые находятся под воздействием высоких температур. Огнеупорный кирпич обладает хорошей жаростойкостью и может применяться при температуре до 1700°С.

Теплопроводность огнеупорного кирпича при высоких температурах увеличивается и может достигать значения 6,5…7,5 Вт/(м·град). Более низкой теплопроводностью в сравнении с другими огнеупорами отличается пеношамотный и диатомитовый кирпич. Теплопроводность такого кирпича при максимальной температуре применения (850…1300°С) составляет всего 0,25…0,3 Вт/(м·град). Следует отметить, что теплопроводность шамотного кирпича, который традиционно применяется для кладки печей, — выше и равна 1,44 Вт/(м·град) при 1000°С.

Теплопроводность огнеупорного кирпича в зависимости от температуры

Кирпич	Плотность, кг/м3	Теплопроводность, Вт/(м·град) при температуре, °С
		20	100	300	500	800	1000	1700
Диатомитовый	550	0,12	0,14	0,18	0,23	0,3	—	—
Динасовый	1900	0,91	0,97	1,11	1,25	1,46	1,6	2,1
Магнезитовый	2700	5,1	5,15	5,45	5,75	6,2	6,5	7,55
Хромитовый	3000	1,21	1,24	1,31	1,38	1,48	1,55	1,8
Пеношамотный	600	0,1	0,11	0,14	0,17	0,22	0,25	—
Шамотный	1850	0,85	0,9	1,02	1,14	1,32	1,44	—

Источники:

1. Физические величины. Справочник. А. П. Бабичев, Н. А. Бабушкина и др.; под ред. И. С. Григорьева — М.: Энергоатомиздат, 1991 — 1232 с.
2. В. Блази. Справочник проектировщика. Строительная физика. М.: Техносфера, 2004.
3. Таблицы физических величин. Справочник. Под ред. акад. И.К. Кикоина. М.: Атомиздат, 1976. — 1008 с. строительной физики, 1969 — 142 с.
4. Михеев М. А., Михеева И. М. Основы теплопередачи. М.: Энергия, 1977 — 344 с.
5. Промышленные печи. Справочное руководство для расчетов и проектирования. 2–е издание, дополненное и переработанное, Казанцев Е. И. М.: «Металлургия», 1975 — 368 с.
6. Х. Уонг. Основные формулы и данные по теплообмену для инженеров. Справочник. М:. Атомиздат. 1979 — 212 с.
7. Чиркин В.С. Теплофизические свойства материалов ядерной техники. Справочник.

thermalinfo.ru

Теплопроводность кирпича: что влияет на показатели

Качество дома оценивается по многим факторам, одним из которых является способность удерживать тепло. Теплопроводность кирпича влияет на этот показатель. Поэтому перед началом строительства или утепления здания учитывается это свойство стройматериала. Популярным и доступным средством для возведения стен является керамический кирпич. Так как большинство его видов обладают слабой теплоизоляцией, то этот недостаток компенсируется с помощью термоизоляционных конструкций.

Что обозначает показатель?

Каждый стройматериал выделяется своей теплопроводностью. Этим показателем характеризуется способность удерживать тепло в доме. У бетона, дерева и кирпича эта характеристика имеет разные значения. Чем ниже значение показателя, тем лучше у него сопротивление теплопередаче. Но следует учитывать, что уровень теплоизоляции увеличивается при уменьшении плотности стройматериала. Это делает блоки более легкими, поэтому при возведении двухэтажного дома лучше выбрать пустотелый материал для уменьшения давления на фундамент дома. Толщина кирпичной кладки меняется в зависимости от теплопроводности стройматериала. Для экономии строительства используется двойной блок. Для оценки теплоизоляционных свойств утеплителя используют коэффициент теплотехнической однородности.

Вернуться к оглавлению

Свойства различных типов блоков

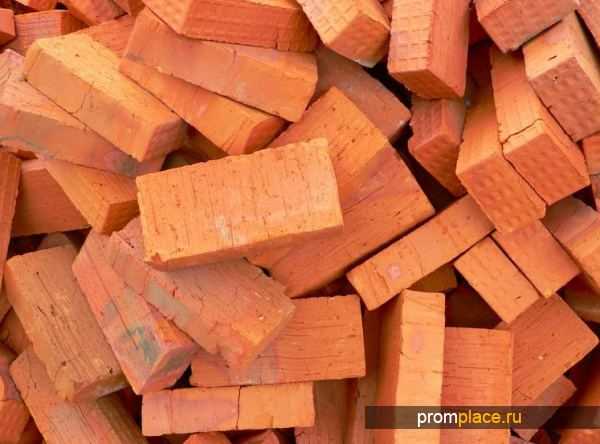

Красный керамический

Пористость увеличивает теплосопротивление стройматериалов, поэтому у полнотелого кирпича теплопроводность выше.

В составе такого материала присутствует глина.

Этот вид стройматериалов является популярным и доступным. Состоит из глины и других добавок. Этими строительными материалами возводится несущая конструкция, облицовываются или утепляются стены старого дома, а также сооружаются заборы и укладывается фундамент. Изделие отличается высокой прочностью и долговечностью. Теплопроводность керамического кирпича зависит от разновидности. Лучшим вариантом для утепления дома является использование пустотелого кирпича. Чем больше степень пустотелости, тем меньше изделие способно проводить тепло. Кирпичная стена может укладываться в один или два ряда. Кроме этого, стройматериал обладает такими свойствами, как:

• прочность;
• морозостойкость;
• огнеупорность;
• звукоизоляция.

Вернуться к оглавлению

Клинкерный

Эта разновидность красного керамического стройматериала чаще всего применяется для облицовочных работ, укладки тротуаров. Это обусловлено его высокой теплопроводностью. Она достигает 1,16 Вт/м°С. Уменьшения этого показателя удается достичь у пустотелых образцов. При строительстве дома из таких блоков необходимо использовать дополнительные методы утепления. Большая плотность изделия придает ему дополнительной влаго- и морозостойкости. Облицовочный кирпич широко используется для декоративной отделки домов снаружи и внутри.

Вернуться к оглавлению

Характеристика шамотного

Из шамотного материала получаются хорошие камины.

Так как этот вид стройматериала характеризуется высокой способностью проводить тепло, его чаще применяют при возведении каминов, печей. Этим обусловлено его название «печной кирпич». В таком случае теплопроводность шамотного кирпича играет решающую роль в выборе материалов для стройки. Подобные свойства помогают экономить энергию для обогрева помещения. Кроме этого, шамотный кирпич обладает такими свойствами, как:

• огнеупорность;
• устойчивость к перепадам температуры;
• высокая теплопроводность;
• легкий вес;
• устойчивость к воздействию щелочей и ряда кислот;
• прочность;
• эстетичность.

Вернуться к оглавлению

Силикатный

Этот вид стройматериала ценится прочностью, экологичностью и звуконепроницаемостью. Но теплопроводность кирпича этого типа не завышена, поэтому помещения из него требуют дополнительного утепления. Силикатные блоки делают из смеси песка и извести с добавлением связующих компонентов, которые прессуются и впоследствии подвергаются обжигу. Самым распространенным является изделия марки М100. Различают рядовой и лицевой силикатный кирпич. Каждый из них имеет свою сферу применения. Кроме этого, материал способен впитывать влагу, что не позволяет использовать его в местах с повышенной влажностью и при строительстве фундамента.

Вернуться к оглавлению

Какая теплопроводность изделий?

У клинкерного материала этот показатель наивысший.

От состава, способа изготовления и пустотелости зависят характеристики стройматериалов. Коэффициент теплопроводности кирпича характеризует его способность проводить тепло. Клинкерные изделия отличаются высоким уровнем, а керамические материалы — самым низким в сравнении с другими видами. Характеристика разновидностей изделия указана в таблице.

Характеристика теплопроводности стройматериала

Вид		Показатель, Вт/м°С
Керамический	Полнотелый	0,5—0,8
	Щелевой	0,34—0,43
	Поризованный	0,22
	Клинкерный	0,8—1,16
	Шамотный	0,6
Силикатный	Полнотелый	0,7—0,8
	Пустотелый	0,4—0,66

Вернуться к оглавлению

Что влияет на показатели?

Теплопроводность кладки из кирпича зависит не только от качества изделия, но и от смеси, с помощью которой укладывается конструкция.

Для максимально эффективной теплоизоляции изделие должно содержать много пустот.

Но все же решающую роль в выборе стройматериала играет его характеристика. Теплопроводность красного кирпича отличается в зависимости от таких факторов, как:

• Пустотелость. Чем больше пустот в изделии, тем выше его теплоизоляционные качества.
• Плотность. Высокое значение этого показателя прибавляет стройматериалу прочности, но уменьшает способность удерживать тепло.
• Структура и форма пористости. Большое количество мелких и замкнутых пор снижает теплопроводность материала.
• Состав. Стройматериалы, образованные из тяжелых атомов и атомных групп, снижают теплопроводность.

При выборе стройматериалов руководствуются не только одним свойством удерживать тепло. Учитывается, в каких климатических условиях будет использоваться кирпич и функциональное назначение планируемой конструкции. Для строительства дома лучше подойдет применение двойного пустотелого керамического блока, а для облицовки — лицевого клинкерного кирпича. Преимущество силикатных блоков состоит в невысокой цене, но влаговпитываемость не позволяет его использование в местах с повышенной влажностью. К выбору стройматериалов рекомендуется относиться ответственно, так как от этого зависит качество постройки.



etokirpichi.ru

керамического (красного), пустотелого, силикатного, поризованного

Еще не так давно в строительстве использовались только два вида кирпича – обычный из красной глины и белый силикатный. Сочетание двух цветов в дизайне дома считалось верхом крутости. Немногие задумывались о теплопроводности, а о «мостиках холода» даже не слышали.

СодержаниеРаскрыть

Характеристика теплопроводности – почему это важно

Развитие технологий производства строительных материалов и стремление к новому качеству жизни изменило не только критерии роскоши, но и что более важно, подход к обустройству комфортабельности жилья. Рынок строительных материалов позволяет подобрать подходящий вид кирпича буквально для каждой стенки дома.

Все предметы, вещества, материалы обладают свойством теплопроводности. Это проявляется в способности поглощать и отдавать тепло. Характеристика теплоотдачи коррелирует с теплоемкостью – возможностью материала накапливать определенное количество тепловой энергии.

Теплопроводность строительных материалов

Этот параметр определяет толщину наружных стен сооружения, необходимую в холодных климатических зонах для обеспечения комфортной температуры внутри жилого здания.

Обратите внимание! Теплопроводность красного кирпича ниже, чем силикатного.

Лучшие показатели демонстрируют пенополистирол, минеральная вата и другие виды изоляции, собственно, для этого и созданные. Следом идет дерево, затем газобетон, бетон и, наконец, кирпич. Впрочем, для современных материалов эта градация несколько устарела, так как некоторые виды поризованной керамики удерживают тепло гораздо лучше бетона.

Но кирпичные блоки тоже неоднородны. Разные виды обладают различным набором характеристик, учитывая которые легко подобрать материал под любые строительные нужды.

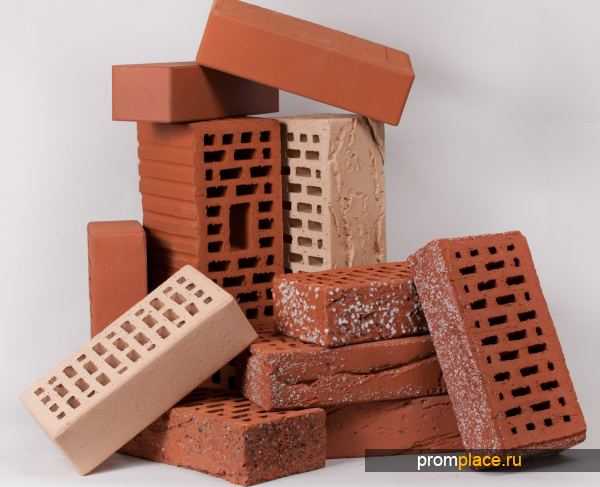

Кирпич – универсальный строительный материал

Несмотря на то, что постоянно создаются новые материалы, кирпич еще долго не утратит своей актуальности. Удобство использования и широкий набор разнообразных характеристик обеспечивают его высокую конкурентоспособность.

Кроме природных веществ, из которых производят керамические (глина) и силикатные (песок+известь) блоки, они отличаются структурой, добавками и способами изготовления.

Виды, свойства и применение

По назначению кирпич подразделяется на строительный, специальный и облицовочный. Строительный применяется для кладки стен, облицовочный – для дизайна фасадов и интерьера, а специальный идет на фундаменты, дорожное покрытие, кладку печей и каминов.

Более узкая специализация обусловлена различной структурой изделий.

Полнотелый кирпич

Представляет собой сплошной брусок со случайными пустотами, составляющими менее 13 %.

Полнотелыми бывают кирпичи:

Силикатный, керамический – используются для возведения самонесущих стен, перегородок, колонн, столбов и так далее. Конструкции из полнотелого кирпича надежны, морозоустойчивы, способны нести дополнительные нагрузки. Перегородки обеспечивают хорошую звукоизоляцию при небольшой толщине, сохраняют большое количество тепла.

К тому же материал довольно декоративен и популярен у многих современных дизайнеров. Но высокий коэффициент теплопроводности и водопоглощения вынуждает сооружать наружные стены большой толщины или делать их трехслойными, сочетая с изоляционными материалами и другими видами кирпича.

Шамотный – изготавливается из специальной огнеупорной измельченной глины и порошка шамота путем обжига с повышенным температурным режимом. Применяется для выкладки каминов, печей и других сооружений, где требуется огнеупорность. Специфика применения определила большое разнообразие форм изделия:

• клиновидные и прямые;
• больших средних и малых размеров;
• фасонные с профилями различной сложности;
• специальные, лабораторные и промышленные тигли, трубки и другой инвентарь.

Клинкерный – изготавливается из тугоплавких глин с разнообразными добавками. Обжигается при очень высоких температурах до полного запекания. Различные компоненты и вариативность режима обжига придают кирпичам повышенную прочность, водостойкость и широкую палитру оттенков от зеленоватого, при обжиге с торфом, до бордового с угольными подпалами. Раньше широко применялся для мощения тротуаров, теперь используется в кладке и облицовке фундаментов. Теплопроводность керамического кирпича довольно высока.

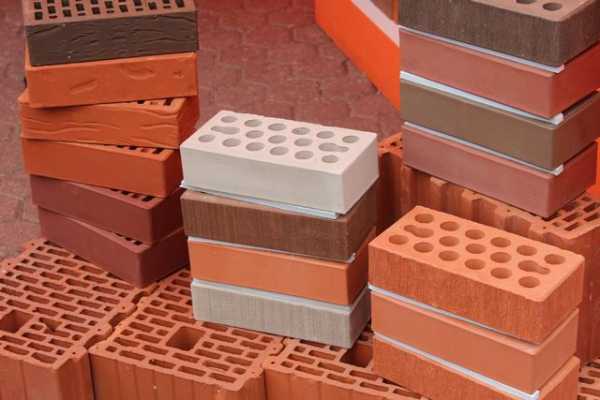

Пустотелый кирпич

Материал допускает 45 % пустот от общего объема, а также отличается по форме, структуре и расположению пустот в бруске. Теплопроводность пустотелого кирпича напрямую зависит от количества воздуха в его теле – чем больше воздуха, тем лучше теплоизоляция.

Кирпич с пустотами – брусок с двумя-тремя большими сквозными отверстиями, которые служат скорее облегчению и удешевлению, нежели улучшению теплоизоляции. Применяется наравне с полнотелым аналогом, за исключением фундаментов и других конструкций, требующих повышенной прочности.

Щелевой кирпич – все тело блока пронизано отверстиями различной формы размеров.

Они бывают:

• прямоугольными;
• треугольными;
• ромбовидными;
• сквозными и закрытыми с одной стороны;
• вертикальными и горизонтальными.

Довольно хорошая прочность и низкая теплопроводность определяют его востребованность для возведения наружных стен жилых зданий.

Важно! Горизонтальное расположение пустот значительно снижает прочность материала.

Поризованный кирпич – выпускается нескольких размеров. Кроме большого числа отверстий обладает пористой структурой материала, которая образуется при выгорании специальных мелких фракций, добавленных в глину. Обладает лучшим набором качеств для строительства наружных стен. Прочность, низкая теплопроводность и большие габариты сокращают сроки строительства в разы, при этом с соблюдением последних требований СНиП. Теплая керамика характеризуется самыми низкими показателями теплопроводности, но из-за хрупкости пока имеет ограниченное применение.

Облицовочный кирпич – тоже является пустотелым, удачно сочетая художественные и утеплительные свойства.

Таблица показателей теплопроводности строительных материалов

Наименование материала	Коэффициент теплопроводности, Вт/(м*К)
Блок керамический	0,17- 0,21
Поризованный кирпич	0,22
Керамический щелевой кирпич	0,34–0,43
Силикатный щелевой кирпич	0,4
Керамический кирпич с пустотами	0,57
Керамический полнотелый кирпич	0,5-0,8
Силикатный кирпич с пустотами	0,66
Силикатный кирпич полнотелый	0,7–0,8
Клинкерный кирпич	0,8–0,9

Почти всегда в строительстве дома для разных конструктивных элементов используются несколько видов кирпича с соответствующими характеристиками.

Несколько рекомендаций по снижению теплопроводности

Если приходится строить стены из кирпича с большой теплопроводностью, то в целях экономии материала и уменьшения потерь тепла рекомендуется возводить трехслойную конструкцию:

1. Внутренняя стена в 1,5–2 кирпича.
2. Прокладка из пенопласта, минеральной ваты или другого изоляционного материала.
3. Внешняя декоративная стена в 0,5 кирпича.

Обратите внимание! Следует оставить зазор между утеплителем и наружной стеной для вентиляции и испарения конденсата. Также необходимы вентиляционные зазоры между кирпичами через каждый метр по горизонтали и 3 метра по вертикали.

Утеплитель необходимо прокладывать и между балками перекрытия над окнами, устанавливая не один монолитный блок, а 2–3 тонких с вертикальной прослойкой изоляции, для перекрытия «мостиков холода».

Совет! Чтобы не испортить тепловые параметры поризованных и щелевых кирпичей, следует накрывать их сеткой, а уже на нее класть раствор и следующий ряд блоков. Такая технология не позволяет раствору проваливаться в отверстия и сводить на нет полезные свойства материала.

Планируя строительство дома, ознакомьтесь с последними технологическими достижениями строительной отрасли, посоветуйтесь с добросовестными профессионалами, очень внимательно отнеситесь к подбору строителей и смело вступайте в этот интересный, захватывающий процесс создания своего неповторимого и теплого, во всех отношениях, жилища.

trendyremonta.ru

Таблица теплопроводности кирпича, его плотность, морозостойкость и теплоемкость

Сфера применения материала определяется его эксплуатационными характеристиками. Комплекс рассматриваемых свойств должны соответствовать требованиям, предъявляемых строительному кирпичу при сооружении внешних стен, перекрытий, фундамента. Возведение конструкций подразумевает выбор изделий различного назначения:

• Силикатный – рядовой, лицевой, пустотелый, полнотелый.
• Керамический – жаростойкий и все разновидности предыдущего вида.
• Клинкерный – для облицовки фасадов.

Оглавление:

1. Коэффициент теплопроводности
2. Что такое теплоемкость?
3. Значение морозостойкости

Теплотехнические характеристики

Показатели определяют энергопотребление дома, затраты на обогрев помещений. Проектирование сооружений, расчеты ограждающих конструкций учитывают эти параметры.

Коэффициент теплопроводности

Материалы обладают свойством проводить тепло от нагретой поверхности в более холодную область. Процесс происходит в результате электромагнитного взаимодействия атомов, электронов и квазичастиц (фононы). Основной показатель величины – коэффициент теплопроводности (λ, Вт/), определяемый как количество теплоты, проходящее через единицу площади сечения за единичный интервал времени. Малое значение положительно влияет на сохранение теплового режима.

Согласно ГОСТ 530-2012 эффективность кладки в сухом состоянии характеризуется коэффициентом теплопроводности:

• ≤ 0.20 – высокая;
• 0.2 < λ ≤ 0.24 – повышенная;
• 0.24 — 0.36 – эффективная;
• 0.36 — 0.46 – условно-эффективная;
• ˃ 0.46 – обыкновенная (малоэффективная).

Чем больше плотность, тем выше теплопроводность – не совсем верное утверждение. Структура содержит закрытые поры и полости (пустотелый), наполненные воздухом с коэффициентом ≈ 0,026. Благодаря этому, изделия со щелевыми отверстиями лучше поддерживают тепловой режим внутри сооружений. В инженерных расчетах необходимо учитывать величину теплопроводности кладочной смеси, значение показателя выбирают от 0.47 и выше, в зависимости от состава.

Вид	λ, Вт/м°C
Красный полнотелый	0,56 ~ 0,81
-//- пустотелый	0,35 ~ 0,87
Силикатный кирпич полнотелый	0,7 ~ 0,87
-//- пустотелый	0,52 ~ 0,81

Теплопроводность красного изделия ниже, чем у силикатного.

Физические процессы нагрева и удержания тепла можно охарактеризовать величинами:

• Коэффициент теплоотдачи – теплообмен на границе поверхности твердого тела и воздушной среды. Это мощность теплового потока, приходящаяся на плоскость 1 м², обратно пропорциональная разнице температур тела и теплоносителя (воздух). Чем выше теплопроводность, тем больше теплоотдача.
• Полное тепловое сопротивление – способность противостоять передаче тепла. Значение обратно пропорционально коэффициенту теплопередачи. Исходя из расчетной формулы R = L/λ, легко рассчитать оптимальную толщину кладки. λ – постоянный параметр, R – тепловое сопротивление указано в таблице 4 СП 131.13330.2012 для климатических зон России.

Теплоемкость

Необходимое количество тепла, подведенного к телу для увеличения температуры на 1 Кельвин – определение понятия «полная теплоемкость». Единица измерения: Дж/К или Дж/°C. Чем больше объем и масса тела (толщина стен и перекрытий), тем выше теплоемкость материала, лучше поддерживается благоприятный температурный режим. Наиболее точно это свойство подтверждают характеристики:

• Удельная теплоемкость кирпича – количество тепла, необходимое для нагрева единичной массы вещества за единичный интервал времени. Единица измерения: Дж/кг*К или Дж/кг*°C. Используется для инженерных расчетов.
• Объемная теплоемкость – количество тепла, потребляемое телом единичного объема для нагрева за единицу времени. Измеряется в Дж/м³*К или Дж/кг*°C.

Вид изделия	Удельная теплоемкость, Дж/кг*°С
Красный полнотелый	880
пустотелый	840
Силикатный полнотелый	840
пустотелый	750

Тепловая конвекция непрерывна: радиаторы нагревают воздух, который передает тепло стенам. При понижении температуры в помещениях происходит обратный процесс. Увеличение удельной теплоемкости, снижение коэффициента теплопроводности стен обеспечивают сокращение затрат на обогрев дома. Толщина кладки может быть оптимизирована рядом действий:

• Применение теплоизоляции.
• Нанесение штукатурки.
• Использование пустотного кирпича или камня (исключено для фундамента здания).
• Кладочный раствор с оптимальными теплотехническими параметрами.

Таблица с характеристиками различных видов кладок. Использованы данные СП 50.13330.2012:

	Плотность, кг/м³	Удельная теплоемкость, кДж/кг*°С	Коэффициент теплопроводности, Вт/м*°C
Обыкновенный глиняный кирпич на различном кладочном растворе
Цементно-песчаный	1800	0.88	0.56
Цементно-перлитовый	1600	0.88	0.47
Силикатный
Цементно-песчаный	1800	0.88	0.7
Пустотный красный различной плотности (кг/м³) на ЦПС
1400	1600	0.88	0.47
1300	1400	0.88	0.41
1000	1200	0.88	0.35

Морозостойкость кирпичной кладки

Устойчивость к воздействию отрицательных температур – показатель, влияющий на прочность и долговечность конструкции. Кладка в процессе эксплуатации насыщается влагой. В зимний период вода, проникая в поры, превращается в лед, увеличивается в объеме и разрывает полость, в которой находится – происходит разрушение. Морозоустойчивость, как правило, низкая, водопоглощение не должно превышать 20 %.

Определение количества циклов замораживания и оттаивания без потери прочности каждого вида изделия позволяет выявить морозоустойчивость (F). Значение получают опытным путем. В лаборатории проводят многократную заморозку в холодильных камерах и естественное оттаивание образцов.

Коэффициент морозостойкости – отношение прочности на сжатие опытного и исходного элемента. Изменение показателя более 5 %, наличие трещин, отколов сигнализируют об окончании испытаний. Марки изделий содержат характеристики по морозостойкости: F15 (20, 25, 35, 50, 75, 100, 150). Цифровой параметр указывает на количество циклов: чем выше число, тем надежнее возводимая система.

Приобретение кирпича высокой марки морозостойкости опустошит бюджет, заложенный на строительство. Меры по улучшению свойств конструкций, продлению срока эксплуатации в зонах холодного климата без увеличения расходов:

• Применение паро- и гидроизоляции.
• Обработка кладки гидрофобными составами.
• Контроль, своевременное исправление дефектов.
• Надежная гидроизоляция фундамента.

От выбора материала для кладки, его удельной теплоемкости, теплопроводности, морозостойкости зависит срок и комфорт эксплуатации дома. Сложные расчеты, составление сметы расходов лучше доверить опытным специалистам, имеющим опыт в строительстве и проектировании.

stroitel-lab.ru

термическое сопротивление и коэффициент, свойства пустотелых и полнотелых форм

С точки зрения надёжности строения и комфорта, в помещениях жилого здания лучшим материалом для стен в течение многих веков продолжает оставаться кирпич — теплопроводность его находится на хорошем уровне, а прочность проверена временем.

Применяемые материалы, технология изготовления и структура влияют на способность изделия передавать через себя температуру окружающим предметам. Для разного вида кирпичей показатель меняется.

Понятие о теплопроводности

Эта характеристика имеет важное значение в строительстве. Существует несколько взаимосвязанных вариантов подхода к оценке движения тепла в материалах:

1. Способность предметов передавать нагрев от одной части целого к другой посредством последовательного перемещения хаотически колеблющихся частиц тела (молекул, электронов и атомов) от подвижных в сторону неактивных — холодных — называют теплопроводностью. Не следует путать этот показатель с термическим сопротивлением, которое свидетельствует о способности препятствовать перемещениям нагретых молекул.
2. Коэффициент теплопроводности λ – способность физического тела передавать энергию за определённое время через единичную площадь при падении температуры на градус к наикратчайшей длине до изотермической поверхности. Другими словами, λ показывает, сколько тепла теряется за период прохождения сквозь стену. Принятая в технических расчётах размерность показателя — Вт/м·°C.
3. Удельная теплопроводность Λ=λ/δ, где δ – толща преграды в метрах: Вт/м²·°C. Обратной величиной этой характеристики является термическое сопротивление: 1/Λ – оно оценивает препятствование 1 м² площади предмета перетоку энергии нагрева за час при разности температур поверхностей в 1°C. Другое название характеристики — коэффициент теплоизоляции, размерность: м²·°C/Вт.

При выборе материалов обычно обращают внимание на 2 показателя: термическое сопротивление, определяемое из соотношения 1/(λ/δ), и гораздо чаще применяемый коэффициент теплопроводности λ. Если значения первой характеристики возрастают, это свидетельствует о возможности употребить материал для изоляции. И наоборот, низкие цифры указывают на использование в качестве проводника температуры. Чем выше коэффициент теплопроводности, тем потери нагрева здания весомее, а малые значения свидетельствуют об эффективном в части энергосбережения материале стен.

Факторы зависимости переноса тепла

Несущие ограждающие конструкции зданий делают из железобетонных панелей, блоков различного исполнения, кирпича, дерева. Физические свойства, определяющие их теплопроводность, одинаковы для всех материалов:

• плотность способствует взаимодействию частиц, являющихся носителями энергии, поэтому с её возрастанием потери увеличиваются;
• пористость создаёт проблемы для передачи тепла из-за промежутков воздуха с показателем λ, равном 0,026 Вт/м·°C при комнатной температуре;
• структура отверстий в теле предмета — присутствие мелких каверн закрытого типа снижает потери тепла;
• влажность влечёт вытеснение сухого воздуха из пор, а потому энергообмен частиц возрастает, и остывание или нагревание происходит быстрее.

Самым холодным из стеновых материалов считается железобетон с λ=1,29, а пеноблоки, имеющие коэффициент теплопроводности 0,08, сохраняют климат лучше всего. Керамиты также подчиняются приведённым закономерностям: теплопроводность пустотелого кирпича находится в пределах 0,4-0,7 Вт/м·°C, полнотелого — в 1,5 раза выше.

Виды кирпичей и значения коэффициента

Стеновые блоки в форме небольших брикетов по сырьевому материалу делят на 2 вида: керамические красные и силикатные белого цвета. Первый тип кирпичей изготавливают путём высокотемпературного — около 1000°C, обжига мелкодисперсных горных пород. Причём из тугоплавкой глины производят огнеупорные или печные блоки. Силикатный брикет делают из кварцевого песка. Свойства исходного сырья обусловливают различия теплопроводности кирпича каждого из типов. По назначению они подразделяются на классы:

• строительный или рядовой;
• облицовочный — для наружного декорирования стен, его вырабатывают гладким и правильных геометрических форм; коэффициент теплопроводности облицовочного кирпича 0,37-0,93 Вт/м·°C;
• специального назначения — шамотный и печной, их используют при кладке дымоходов и других объектов высокотемпературного (до 1700°C) воздействия.

В зависимости от плотности коэффициент теплопроводности керамического кирпича изменяется от 0,4 до 0,9 Вт/м·°C. Пустотелость изделия является определяющим фактором для силикатных брикетов и может представляться для каждого в виде 3 отверстий диаметром 52 мм (15%), 11 — Ø27-32 (20-25%), 14 дырок Ø30-32 мм при 28-30% воздушных промежутков.

Изменчивость коэффициента теплопроводности силикатного кирпича в диапазоне 0,4-1,3 Вт/м·°C. Зависимость λ от типа керамитов и их плотности можно проследить по таблице:

Наименование клинкера	Удельный вес изделия, т/м3	Показатель λ, Вт/м·°C
Силикатный: рядовой/щелевой/с отверстиями	1,0―2,2/―/―	0,5―1,3/0,4/0,7
Керамический: плотный/пустотелый/пористый	1,4―2,6/―/1,5	0,67―0,80/0,44―0,47/0,44
Шамотный	1,85	0,85
Динасовый	1,9―2,2	0,90―0,94
Хромитовый	3,0―4,2	1,21―1,29
Магнезитовый	2,6―3,2	4,7―5,1

Теплопроводность огнеупорного кирпича с повышением нагрева возрастает до λ=6,5-7,7 единицы. Но у пеношамотного (0,6 т/м³) и диатомитового (0,55) клинкеров остаётся на низком уровне — 0,25-0,3 Вт/м·°C при температуре 850-1300 градусов. Для традиционного печного шамотного кирпича λ=1,44, если нагрев 1000°C.

‘; blockSettingArray[0][«minSymbols»] = 0;blockSettingArray[0][«minHeaders»] = 0;blockSettingArray[4] = []; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; var jsInputerLaunch = 15;

kaminguru.com

Теплопроводность кирпича



Современный строительный рынок все чаще пополняют новые материалы, восхищающие потребителя качественным исполнением, улучшенными свойствами, обновленными возможностями. Их преимущества над традиционными бесспорны за счет преобладания сразу нескольких характеристик по многим значимым параметрам.

При появлении новых технологий в строительной индустрии не стоит забывать и хорошо проверенные временем стройматериалы. К примеру, кирпичные материалы во все времена относились к востребованным, и никакие факторы не могут повлиять на уровень их популярности. Из них возведено большинство построек, так как они обладают способностью к противостоянию разным климатическим условиям.



С давних времен до сегодняшнего дня эта строительная продукция выдерживает весомые нагрузки, проходит долгое испытание временем. Прочность, долговечность, экологические свойства, водостойкость, морозоустойчивость, звуко- и теплоизоляционные характеристики относят его к ряду лучших стройматериалов.



Что такое теплопроводность?





Керамические изделия используют при возведении несущих стен, перегородок между комнатами, облицовочные – дают возможность придать дому и прилегающему к нему забору аккуратный и достойный вид, презентабельность, создают неповторимый стиль, а также увеличивают тепло в доме. При выборе стройматериала для постройки перекрытий, стен и полов именно такие факторы являются самыми важными.



На вопрос: «Каким же образом определить величину тепловой характеристики?», отвечают эксперты с богатым и длительным опытом работы. Они авторитетно настаивают на том, что многочисленные виды кирпичной кладки детально исследовались в лабораторных условиях. В соответствии с полученными данными выставлен определенный коэффициент теплопроводности кирпича.



Показатели указывают на различные температуры, поскольку тепловая энергия имеет способность постепенного перехода из горячего состояния в холодное. При довольно высокой температуре этот процесс можно увидеть открыто. Высокоинтенсивная передача тепла обусловлена градациями в температуре.



Закон Фурье вкратце



Величина степени переноса теплоты обозначается специальным коэффициентом (КТ) – λ, а тепловая энергия измеряется в Вт. Последняя уменьшает свой уровень при прохождении расстояния в 1 мм с различием температуры на 1 градус. В итоге меньшая потеря энергии выгоднее, а стройматериал с небольшим КТ относится к более теплому.



Теплопроводный параметр большой мерой обусловлен плотностью, при уменьшении ее уровня понижается и тепловой показатель. То есть плотные тяжелые экземпляры обладают повышенным значением Т, а более легкий вес и меньшая прочность указывает на небольшую Т. Для повышения Т влияют на состав материала, его плотность, соблюдение методики изготовления, влаговместимость.



Показатели теплопроводности разных видов кирпичей





Теплопроводность пустотелого кирпича — 0,3-0,4 Вт/м*К, то есть потеря тепла выше практически вдвое. Вследствие этого такие постройки требуют дополнительного утепления.

У кирпича облицовочного величина данной характеристики зависит от вида, ведь он подразделяется на керамический, силикатный, гиперпрессованный и клинкерный. Наиболее высокий уровень Т у клинкерного, а низкий – у керамического. Силикатный намного холоднее керамического, а наиболее популярный в этом плане – гиперпрессованный. Чем плотнее и прочнее стройматериал, тем выше уровень его Т.







Красный кирпич имеет теплопроводность, зависящую от технологии его производства. Благодаря достаточной плотности и пустотности от 40% до 50% Т составляет 0,2 – 0,3 Вт/м*К. При такой величине толщина стен может быть значительно меньшей, чем в постройке с силикатным.



Уровень тепловой характеристики у шамотного кирпича является очень важной их всех остальных показателей. Наиболее важно учитывать этот фактор при возведении печей, а также каминов. Свойство быстро отдавать тепло просто незаменимо при желании иметь у себя дома такие виды обогрева.

Как известно, степень передачи тепловой энергии формируют такие различные качественные свойства: вес, объем, влажность, пористость, плотность, влажность, виды добавок. Большое количество пор, содержащих воздух, создает низкий уровень проведения тепла. Для обеспечения тепла в жилище следует выбирать стройматериалы с низким значением КТ, поскольку он непосредственно влияет на выбор технологии утепления стен и отопительной системы.

Итак, каждый вид кирпича имеет свой коэффициент теплопроводности (КТ), измеряющийся в Вт/м°С или в Вт/м*К. Для силикатного, керамического, полнотелого и пустотелого данные указаны выше. Облицовочный (лицевой) керамический имеет достаточно низкий уровень – 0.3 – 0.5, а гиперпрессованный, наоборот, – 1.1. Красный пустотелый —  лишь 0.3 — 0.5,«сверхэффективный» – от 0.25 до 0.26, полнотелый – от 0.6 до 0.7, глиняный — 0.56.

Кирпичные изделия от разных производителей имеет отличия физических характеристик. Поэтому строительные работы должны вестись с учетом значений указанных коэффициентов, обозначенных в документации от завода-изготовителя. Перед началом работ следует изучить всю сопутствующую информацию, выслушать рекомендации опытных строителей-специалистов и только потом подготовлено начать задуманное строительство.

promplace.ru

Теплопроводность кирпича и на что влияет этот коэффициент

Водостойкость, морозоустойчивость, теплопроводность кирпича, а также другие характеристики этого материала делают его прочным и долговечным. Данный вид строительной продукции способен выдержать не только сильные нагрузки, но и долгое испытание временем в процессе эксплуатации конструкции.

Удержание тепла в доме зависит от материала стен. Кирпичные стены удерживают тепло на хорошем уровне.

Возможность материала пропускать через себя тепло независимо от температурных изменений, которым подвергается кирпич, — теплопроводность. Она, как и другие полезные свойства изделия, делает этот материал одним из лучших видов строительной продукции.

Краткое описание закона Фурье

Теплопроводность, как и водопоглощение или морозостойкость кирпича, играет очень важную роль при выборе строительного материала, необходимого для возведения несущих стен, каких-либо облицовочных работ, кирпичной кладки при устройстве межкомнатных перегородок. Изделие не только позволяет создать неповторимый стиль, но и обеспечивает тепло и уют в доме. Этот фактор является важным при его выборе.

Закон Фурье при расчете теплопроводности.

Показатели, позволяющие анализировать тепловой поток, находятся под влиянием различных температур. Это объясняется постепенным переходом тепловой энергии из горячего состояния в холодное. Если температура довольно высокая, то данный процесс можно наблюдать открыто. При высокоинтенсивной передаче тепла наблюдается градация в уровне температур.

Чтобы глубже исследовать теплопроводность и тепловой поток, учитывая площадь поперечного сечения, ученый Фурье открыл закон, который показывает, по каким причинам материалы способны прекрасно задерживать тепло, улучшая свою изоляцию. Степень переноса теплоты может быть обозначена специальным коэффициентом (КТ) — λ.

Значение тепловой энергии измеряется в таких единицах, как ватт, сокращенно Вт. Этот показатель способен уменьшать свой уровень на 1°С в результате прохождения расстояния в 1 мм при температурном различии. В процессе лабораторных исследований Фурье было обнаружено, что чем меньше коэффициент теплопроводности, тем выше уровень сохранения тепла строительным материалом, поэтому его можно отнести к более теплому.

Данный показатель, который важен в строительстве, в наибольшей степени обусловлен плотностью строительной продукции. Если уровень значения плотности материала понижается, это приводит к снижению его теплового показателя. Для плотных тяжелых экземпляров характерно повышенное значение коэффициента.

Если строительный материал обладает более легким весом и меньшей прочностью, то его величина является небольшой. Коэффициент, который зависит от плотности строительного материала, находится под влиянием таких характеристик, как водопоглощение кирпича и его морозостойкость.

Уровень показателя силикатных изделий

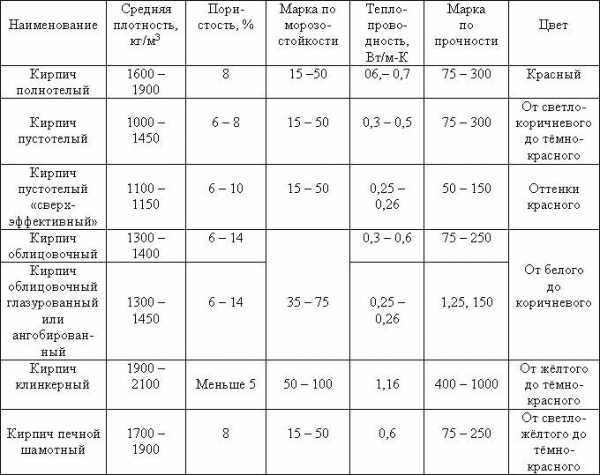

Теплопроводность основных видов кирпичей, и другие характеристики кирпича.

Сфера применения силиката зависит от его качественных характеристик. Сюда входят теплопроводность, водопоглощение и морозостойкость кирпича. Силикат обладает повышенной склонностью к водопоглощению, поэтому он не используется при кладке фундаментов, подвалов или цоколей, так как эти сооружения имеют высокий уровень влажности.

Сухой силикатный материал обладает теплопроводностью (Т), составляющей 0,8 Вт/м*К. Керамические изделия имеют более высокую величину данного параметра, поэтому Т кладки сооружений из них составляет 0,9 Вт/м*К, что на 0,2 Вт/м*К больше, чем в первом случае. Показатель, составляющий 0,35-0,70 Вт/(м°С), а также средняя плотность сухого силикатного кирпича находятся в линейной зависимости, поэтому данная величина не зависит от количества и расположения пустот.

Силикатные изделия имеют значение теплового показателя переноса энергии меньше, чем керамические, поэтому они применяются для отделки фасадов. Для получения теплоэффективных стен применяется многопустотный силикатный кирпич, а также камень. Их плотность не более 1450 кг/м³. Эффект достигается только при аккуратном ведении кирпичной кладки, предполагающей использование нежирного кладочного раствора, который наносится тонким слоем и имеет плотность не более 1800 кг/м³. Раствор не должен заполнять пустоты в изделии.

Величина показателя красного кирпича

Для полнотелого красного кирпича характерна самая низкая способность к сохранению тепла, составляющая 0,6-0,8 Вт/м*К. По этой причине возводить энергоэкономичные сооружения целесообразно из пустотелых изделий. Их показатели теплопроводности намного ниже и составляют около 0,56 Вт/м*К.

Теплопроводность кирпича зависит не только от производственной технологии. Этот показатель находится в зависимости от множества факторов: влажности, объемного веса, пористости (размера пор материала). Достаточная плотность и пустотность этого изделия, составляющая 40-50%, соответствует показателю Т, равному 0,2-0,3 Вт/м*К. При этом толщина стен должна быть значительно меньше, чем в постройках из силиката.

Коэффициент теплопроводности, единица измерения которого исчисляется в ваттах, определяет количество тепла, способного проникнуть через кирпичную стену, имеющую метровую толщину.

Разница температуры должна составлять в 1°C по обе стороны стены. Чем выше данное значение, тем хуже характеристики коэффициента.

Наиболее важным свойством шамотного кирпича является тепловой эффект, что следует учитывать в процессе кладки печей и каминов. Чтобы обеспечить тепло в жилье, необходимо выбирать строительные материалы, обладающие низким коэффициентом теплопроводности, единицей измерения которого являются Вт/м°С или Вт/м*К.

Заключение

Показатель указывает на то, до какой степени может сохраняться тепло кирпичных стен сооружения. Это свойство объясняет, как данный материал не только проводит, но и передает тепло. Определить этот показатель можно с помощью коэффициента теплопроводности кирпича, который был получен на основе лабораторных исследований ученых.

kirpichmaster.ru
