Температурный шов

13 Марта 2013
Posted in Новостной раздел - Новости



При строительстве подавляющего большинства зданий и сооружений из кирпича, блочных материалов, каменной кладки, а также при строительстве монолитных бетонных зданий, обязательно предусматривается устройство деформационных швов, которые обеспечивают защиту от появления трещин и разрушения конструктивных элементов. В зависимости от типа деформаций, которым могут подвергаться здания, различают несколько разновидностей швов. Некоторые из них используются редко, другие – гораздо чаще. К последней категории, в том числе, относятся температурные швы, которые предусматриваются практически для каждого здания и сооружения.


Особенности температурных деформаций

Температурная деформация представляют собой изменение размеров физического тела под воздействием изменения температуры окружающей среды. Как известно, при повышении температуры любое тело расширяется, а при охлаждении – сжимается. В полной мере это относится и к зданиям. Само здание, а также его отдельные элементы могут рассматриваться в качестве отдельных физических тел, полностью подверженных температурным деформациям.

Изменение формы конструктивных элементов строительных конструкций в результате температурных факторов имеет достаточно сложную природу. Это необходимо обязательно учитывать, выполняя устройство температурных швов. В частности следует учитывать, что температурные деформации могут создавать в теле ограждающих конструкций избыточные напряжения как в продольном так и в поперечном направлении.



Напряжения в продольном направлении представляют собой результат наиболее простых по своей природе деформаций, связанных с изменением размеров внешних конструкций здания (наружных стен и кровли). Впрочем, эта простота совсем не значит незначительность таких деформаций. Для наглядного представления достаточно привести практический пример. Кирпичное здание, которое при температуре +20 градусов имеет длину 20 метров, зимой, при снижении температуры воздуха до -20 градусов, теряет в длине порядка 10 миллиметров.



Разумеется, визуально такое изменение будет совершено незаметным. Однако при этом в теле монолитной плиты, в качестве которой может рассматриваться каждая отдельная стена здания или плоская кровля, возникают значительные деформационные нагрузки. Кроме этого, необходимо понимать, что здание состоит сразу из нескольких таких плит. Поэтому существенные напряжения возникают и в местах их сопряжения. При этом также следует учитывать циклический характер воздействия деформационных нагрузок, вызванных температурным фактором. Таким образом, каждое существенное изменение температуры воздуха обуславливает возникновение внутренних напряжений в стенах, что, в конечном итоге, может приводить к образованию трещин.

Кроме этого, при устройстве температурных швов следует учитывать и деформации ограждающих конструкций по сечению. Если рассмотреть разрез стены или кровельной плиты, то становится очевидным, что ее температурная деформация происходит неравномерно. Так сторона стены, обращенная к внутреннему помещению, как правило, практически не подвержена воздействию наружной температуры и обычно совсем не деформируется. Совсем по-другому обстоит дело с внешней частью стены, которая воспринимает на себя основную долю температурной деформации. В результате такого неравномерного распределения нагрузок по сечению стены возникают дополнительные напряжения, которые только усиливают негативное влияние деформации на прочностные характеристики элементов здания.

Температурный шов должен обеспечивать надежную защиту конструкции от комплексного воздействия обоих этих типов нагрузки. Только в этом случае они будут качественно исполнять свою функцию. Данная особенность обязательно учитывается при проектировании и исполнении деформационных швов здания.

Особенности устройства температурных швов зданий и сооружений

Прежде всего, необходимо разобраться с понятием температурного шва и выполняемой им функции. Так температурный шов представляет собой сквозную прорезь в стене здания или его кровельной плите. Для каждого здания выполняется несколько таких прорезей, в результате чего оно разделяется на несколько независимых блоков. В результате каждый из этих блоков может свободно деформироваться, что не приводит к образованию трещин в плитах. Дело в том, что деформационные швы и представляют собой своего рода искусственные трещины, которые оформлены таким образом, чтобы не создавать каких-либо проблем при эксплуатации здания. Ширина деформационного шва определяет величину, в пределах которой возможно изменение линейных размеров каждого из блоков. Точнее будет сказать наоборот, ширина температурного шва должна выбираться, исходя из возможной величины деформаций.



Проектирование температурных швов является одной из важнейших стадий строительства здания. При этом необходимо, в первую очередь, определить длину каждого из блоков, на которые стены разбиваются деформационными швами, а также ширину швов. Любые деформационные швы, в том числе и температурные, устраиваются в тех зонах, где концентрируются напряжения, вызываемые соответствующими деформациями. При этом длина блоков должна быть такой, чтобы каждый из них мог подвергаться температурным деформациям без потери конструктивной жесткости и без разрушения. Поэтому для определения данного параметра учитывается целый ряд факторов, к числу которых относятся тип стенового материала, конструктивные особенности, средние температуры в летний и зимний период, характерные для региона строительства.



Важной особенностью температурных швов является то, что они устраиваются только на высоту надземной части строения, в то время как некоторые другие деформационные швы, например осадочные, устраиваются на всю высоту здания до подошвы фундамента. Это связано с тем, что фундамент здания в значительно меньшей степени подвержен перепадам температуры и не нуждается в специальной защите.

Оформление температурных швов профилем

Разумеется, температурный шов не должен быть зияющей дырой в стене. Наоборот, он должен выполняться таким образом, чтобы сохранить ограждающие функции внешних элементов здания и обеспечить необходимый уровень их прочности. Для этой цели применяется оформление деформационных швов при помощи специальных профильных систем. Ярким примером является профиль ГидроКонтур, который может успешно применяться для оформления температурных швов.

Металлический профиль армирует деформационный шов, что позволяет сохранять прочность и жесткость конструкции здания. Также в структуру профиля включаются специальные полимерные или резиновые изоляционные элементы, обеспечивающие герметизацию шва. При необходимости могут предусматриваться дополнительные меры герметизации с использование бетонитовых шнуров, специальных мастик и герметиков.



Грамотное проектирование температурных швов и их профессиональное исполнение с использованием качественного профиля позволяет обеспечивать максимальную функциональность, надежность и долговечность этих защитных элементов конструкции здания.









← Устройство температурных швов   Деформационный шов в полах →

www.xn----7sbhffthvlagdet2dvb2b1c.xn--p1ai

обзор технологии, виды швов и пошаговая схема работы

Поскольку сегодня цена всех строительных материалов постоянно увеличивается, необходимо думать о том, как делать по-настоящему качественные конструкции, чтобы потом не приходилось постоянно исправлять дефекты.

Не являются исключением и всевозможные бетонные конструкции – например, полы и отмостки вокруг здания. Если полы сделать неправильно, то они просто потрескаются, а это автоматом повлечет за собой деформацию финишного напольного покрытия.

Фото, на котором видно температурные линии в структуре бетонного пола

Что же касается отмостки, то она, по сути, отвечает за целостность и нормальное состояние фундаментной ленты. Если в отмостке появятся трещины, то туда будет проникать вода, которая в свою очередь попадет и в структуру фундамента. А это уже чревато серьезными последствиями.

Чтобы минимизировать риск образования трещин устраивается температурный шов в бетоне по СНИПу – с его наличием деформация маловероятна.

По сути, это своеобразные надрезы в структуре бетона, благодаря которым во время температурных перепадов бетон не трескается – так как ему как бы есть куда расширяться.

Правильно сделанная отмостка

На самом деле существует целая классификация защитных линий – и там есть не только температурные. Рассмотрим, какие они вообще бывают, а потом на примере монтажа полов и отмостки разберемся с тем, как устраиваются температурные швы в железобетонных конструкциях.

Виды швов в бетоне

Подробный обзор опубликован в таблице ниже.

Тип швов



Описание
1.    Усадочные.

























Это, по сути, временные линии, которые устраиваются в зданиях из монолитного бетона непосредственно во время процесса заливки смеси. Дело в том, что бетон при высыхании имеет свойство сжиматься, а из-за этого могут появиться трещины. А так получается, что смесь сжимается, все давление идет на пустотную линию, которая под таким «нажимом» расширяется.
После застывания всей массы усадочный надрез заделывается.
2.    Осадочные и температурные линии.















Тут все понятно из названия. Такие надрезы предохраняют здание от дефорамации во время усадки и от температурных колебаний. Осадочные линии располагаются на всех элементах здания и в фундаменте также. Температурные же делаются везде кроме фундамента.



3.    Антисейсмические. Эти линии как бы разделяют здание на отдельные секции, блоки. При этом в месте прохождения таких швов делаются двойные стены или стойки, что значительно повышает уровень устойчивости всей конструкции в целом.

Такая вот классификация.

Обратите внимание на то, что устройство температурных швов в бетоне подразумевает их обязательную обработку – это не пустоты. Как правило, такие надрезы заделываются либо герметиками, либо специальными профилями или эластичными вставками. Если этого не сделать, то существенно ухудшается визуальный вид и, конечно, теряются теплоизоляционные качества конструкции.

Заполнения деформационной линии специальным профилем

Теперь можно перейти к тому, как именно делается подобная температурная защита.

Монтаж температурных швов

Как уже упоминалось, мы будем знакомиться с технологией на примере устройства бетонных полов и отмостки по периметру здания. Почему именно эти конструкции? Потому что в большинстве случаев именно их делают своими руками и с характерными ошибками (см.также статью «Сетка для бетона – виды и применение»).

А ошибки как раз и заключаются в том, что отсутствует защитная температурная линия.

Стяжка без защитных надрезов

Прежде чем начать – пару слов об особенностях данных конструкций, в каких случаях их нужно защищать подобной технологией.

Тип конструкции Особенности



1.    Полы.

















Температурную защиту здесь актуально делать в той ситуации, когда имеется большая площадь помещения. Это обычно встречается в производственных зданиях, в складских ангарах и т.п.

Кроме того надрезы нужно обязательно делать и по периметру колонн (если таковые имеются) в точках соприкосновения с полом.

2.    Отмостки. Поскольку лента отмостки располагается на улице, то она естественно напрямую подвержена перепадам температуры. Соответственно, делать защитные швы в этой ситуации – обязательно.

Обратите внимание на то, что устройство температурных швов в бетоне выполняется еще и в стенах. Причем даже в том случае, если они сделаны не из монолита, но и из обычных кирпичей или блоков.

Теперь можно приступать непосредственно к работе. Краткие инструкции по заливке пола и отмостки, в которых основное внимание будет уделено устройству швов.

Итак, начнем.

Защита отмостки

Заливка отмостки

Этот элемент дома делается примерно так:

  • По периметру здания делается траншея глубиной примерно 15 см. При этом ее ширина должна быть не меньшей, чем выступ козырьков на крыше.
  • Траншея засыпается щебнем, сверху камня прокладываются полосы рубероида.
  • Монтируется каркас из арматуры.
  • Совет: прутья арматуры нужно обязательно вставить в стены дома. Для этого выполняется такая работа, как алмазное бурение отверстий в бетоне, в которые и вставляются концы арматуры.

  • Заливается слой бетона с уклоном от стен.
  • Температурный шов делается как раз перед тем, как заливается бетонная смесь. Делается он по линии соединения стен и отмостки. Для того чтобы такие швы организовать – нужно всего лишь вставить между плоскостью стен и отмосткой не очень толстые доски.

    Кроме того швы делаются и поперек отмостки – тем же способом (с помощью досок поставленных на ребро). При этом расстояние между температурными швами в железобетоне такого типа должно быть примерно 1,5 – 2 метра.

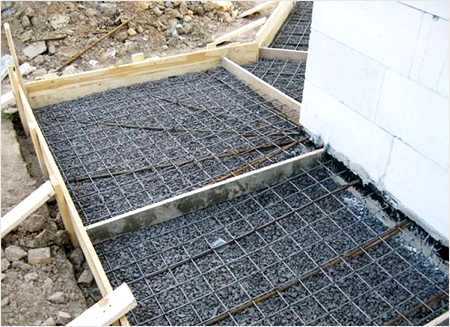

    Опалубка для отмостки с учетом температурной защиты

    Получается, что смесь зальет все пространство, кроме тех линий, где установлены доски. После того, как бетон застынет, доски снимаются, а щели заполняются либо герметиком, либо лентой из вспененного полиэтилена.

    Здесь главное, проследить за тем, чтобы соединение между домом и отмосткой не получилось пустым – иначе в него будет проникать вода и соответственно толку от данной конструкции не будет никакого.

    Перейдем теперь к устройству полов со швами.

    Швы в бетонных полах

    Порядок заливки бетонного пола рассматривать не будем, так как температурные швы на такой плоскости можно устроить уже после первичного застывания смеси.

    Конечно, лучше это сделать до заливки, чтобы при высыхании бетона на поверхности не появились трещины, но, в принципе, это необязательно если делать защитные линии до того как бетон застыл на 100% . Как правило, полное застывание происходит за несколько недель – за это время можно успеть сделать швы, согласитесь.

    Защитный надрез в бетоне

    Итак, как делаются швы в стяжке.

  • Определяются линии, по которым будет выполняться резка железобетона алмазными кругами. Расстояние между ними высчитывается по очень простой формуле – 25 умножаем на толщину стяжки, например, это будет 10 см. Соответственно расстояние между параллельными линиями должно быть около 2,5 метров.
  • Болгаркой прорезаются швы, глубина которых должна быть равна примерно 1/3 от общей толщины стяжки. Что же касается ширины линий, то оптимальная цифра – максимум несколько сантиметров.
  • Из швов с помощью кистей и пылесоса удаляется вся грязь и пыль, а затем все пространство грунтуется.
  • После того, как грунтовка высохла, все прорезанное пространство заполняется мастикой, герметиком или каким-нибудь эластичным материалом. Кроме того существуют еще специальные профили, которые предназначены для закладки в такие швы.
  • Что мы получили в итоге, так это то, что теперь в случае расширения бетонной массы, деформация будет происходить на краях стяжки, по тем линиям, где проходят швы. В этих местах крайние линии бетона максимум немного потрескаются, но зато основное финишное покрытие пола останется абсолютно целым и невредимым.

    Швы крупным планом

    Что, конечно, сэкономит ваши деньги, так как не нужно будет тратиться на текущий ремонт.

    Собственно на этом наш обзор данной технологии закончен, и теперь можно подвести итоги.

    Вывод

    Получается, что устраивать на улице и внутри помещения температурные швы в структуре бетона – это очень желательное мероприятие, в результате которого значительно продлевается общий срок службы всей конструкции в целом.

    Выходит, что вложившись один раз в устройство таких деформационных швов в бетоне, вы еще и экономите на мелком текущем ремонте.

    Мы с вами разобрались в том, какие бывают защитные деформационные швы и в том, как устраивается защита от воздействия разных температур. Надеемся, что инструкция пригодится вам на практике. Ну а если хотите узнать еще больше сведений по этой теме, то советуем просмотреть дополнительное видео в этой статье.

    rusbetonplus.ru

    температурный шов - это... Что такое температурный шов?


    температурный шов
    температу́рный шов
    зазор (щель, прорезь) между отдельными частями конструкций сооружения, допускающий их взаимное перемещение, вызываемое температурным расширением материалов. Температурные швы с зазорами от нескольких миллиметров до нескольких десятков сантиметров делаются в конструкциях мостов, покрытиях зданий, на стыках рельсов и т. д. Общеизвестно, что при повышении температуры тела расширяются. Особенно заметно воздействие температуры на крупные строительные конструкции, такие, как мостовые сооружения. Напр., висячий мост Верразано в Нью-Йорке, имеющий центральный пролёт в 1299 м, за счёт удлинения стальных тросов, держащих мост, летом опускается на 3 м, а зимой на столько же поднимается. Летнее увеличение длины пролётных строений мостов может достигать десятков сантиметров. Такие сезонные изменения геометрических параметров строительных конструкций вызывают в них сильные внутренние напряжения, для устранения которых и служат деформационные швы.

    Энциклопедия «Техника». — М.: Росмэн. 2006.

    .

    • телефонный провод
    • тензометр

    Смотреть что такое "температурный шов" в других словарях:

    • Температурный шов — Температурный шов: конструктивный элемент, который применяется при выполнении теплоизоляционных конструкций с жесткими изделиями теплоизоляционного и покровного слоев... Источник: НОРМЫ ПРОЕКТИРОВАНИЯ ТЕПЛОВОЙ ИЗОЛЯЦИИ ОБОРУДОВАНИЯ И… …   Официальная терминология

    • температурный шов — (напр. обмуровки котла) [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN expansion joint …   Справочник технического переводчика

    • Температурный шов — Эта страница ранее удалялась (что это значит?) 09:41, 21 ноября 2011 Jackie (обсуждение | вклад) удалил Температурный шов ‎ (С6: явное нарушение авторских прав: {{db copyvio|url=http://www.remontstvo.ru/blog/Napol/14505.html}} Температур...: ) 03 …   Википедия

    • температурный шов — 3.13 температурный шов : Сквозная щель (прорезь) между отдельными элементами теплоизоляционной конструкции, предназначенная для обеспечения возможности каждому элементу свободно удлиняться, укорачиваться или перемещаться по отношению друг к другу …   Словарь-справочник терминов нормативно-технической документации

    • ТЕМПЕРАТУРНЫЙ ШОВ — пост. зазор (щель, прорезь), разделяющий здания и сооружения на отд. части и допускающий нек рое их взаимное перемещение. Т. ш. служит для устранения внутр. термонапряжений в конструкциях при температурных деформациях зданий и сооружений.… …   Большой энциклопедический политехнический словарь

    • Шов температурный — – шов устраиваемый для ограничения температурных деформаций сооружения. [Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство» НИИЖБ им. А. А. Гвоздева, Москва, 2007 г. 110 стр.] Шов температурный – зазор,… …   Энциклопедия терминов, определений и пояснений строительных материалов

    • ТЕМПЕРАТУРНЫЙ — ТЕМПЕРАТУРНЫЙ, температурная, температурное (спец.). прил. к температура. Температурная кривая. Температурный шов (искусственные разрывы в бетонном покрытии, предохраняющие его от деформации при изменениях температуры). Толковый словарь Ушакова.… …   Толковый словарь Ушакова

    • шов — шва, м. 1. Место соединения сшитых кусков ткани, кожи и т. п. Перчатки были новые, желтые, лайковые, но они лопнули по швам, потому что были меньше руки. И. Гончаров, Обрыв. Дедушка, который успел уже в это время напялить на себя коричневый,… …   Малый академический словарь

    • Шов строительных конструкций — Швы строительных конструкций специальное конструктивное разделение в строительстве одной цельной строительной конструкции здания или сооружения сложной геометрической или очень вытянутой формы на несколько простых строительных конструкций по… …   Википедия

    • Шов деформационный — – конструктивная часть мостового полотна, перекрывающая зазор между торцами пролетных строений над промежуточными опорами моста либо между торцом пролетного строения и шкафной стенкой устоя. [Рекомендации по гидроизоляции мостовых… …   Энциклопедия терминов, определений и пояснений строительных материалов

    dic.academic.ru

    Температурные швы в вопросах и ответах

    Деформационные швы - технология защиты кладки от трещин, которые могут появиться в результате напряжений. Такие напряжения возникают при резком перепаде температур, и являются причиной деформации кладки. Для того чтобы избежать этого явления в процессе возведения стен устраиваются деформационные температурные швы, или, как их еще называют термошвы.

    Даже обычный строительный кирпич способен выдерживать большие нагрузки, не говоря уже о клинкерном кирпиче, прочность которого может достигать М1000. Однако если не принять профилактических мер, температурные напряжения не способна выдержать даже самая прочная строительная керамика. Хотя коэффициент температурного сжатия-расширения строительного кирпича намного ниже, чем, к примеру, у металлических конструкций, но он все же достаточно велик, чтобы привести к трещинам кладки по всей высоте здания.

    Насколько кирпичная кладка может сжиматься на морозе?

    При температуре в −40°С, здание высотой в 20 метров «сжимается» на 15-18 мм. Будь кирпичи из резины, им это не причинило бы никакого вреда, но кладку из керамического кирпича, в которой нет системы защиты от температурной деформации, такой перепад попросту «рвет».

    Как делается температурный шов?

    Для того чтобы предупредить разрывы кладки из-за перепадов температуры, нужно заблаговременно «разорвать» ее самому. Делается это при помощи температурных швов, вертикально разделяющих сплошную стену на «подвижные» участки. Такие швы компенсируют напряжение, поэтому их также называют компенсационными. Как делаются температурные деформационные швы? При возведении стен, в кладку, на глубину в 1/2 кирпича закладывается теплоизоляционная лента. Она необходима даже в том случае, если для кладки используются специальные теплые растворы, обеспечивающие хорошую теплоизоляцию стены.

    Такие швы всегда делают только вертикально. Они и делаются от фундамента до кровли, определенным шагом и разделяют стены на блоки с небольшим запасом «хода».

    Как выглядит термошов?

    Такая технология обеспечивает «упругость» стен, которая при линейных деформациях, возникающих из-за сжатия-расширения материала, сохраняет кладку целой. Есть несколько вариантов технологии закладки шва. Один из них используется при облицовке фасада кирпичом:

    Шов, который предстоит заполнить герметизирующими веществами:

    Процесс использования герметика:

    Готовый температурный шов, заполненный герметиком:

    Ширина и шаг термошва

    Ширина шва определяется по расчетам, однако не допускается делать швы, которые по ширине уже, чем 20 мм — они должны обладать достаточной подвижностью на случай экстремально низких температур, нехарактерных для той местности, где расположено здание. Как правило, в индивидуальных домах и других малоэтажных строениях температурные швы делаются с шагом в 15-20 метров. Это расстояние может быть изменено в соответствии со свойствами кирпича и особенностями климата.

    Требования к температурным швам

    Каким требованиям должен отвечать температурный шов? Конструкция шва должна такой, чтобы его монтаж не вызывал затруднений и обеспечивал свободный доступ к нему на тот случай, если потребуется ремонт. Термошов всегда делается вертикальным. В процессе его прокладки, под швом стены — над тем местом, где стена соприкасается с фундаментными блоками, по технологии нужно оставлять карман в 1-2 кирпича высоты кладки. Карман делается, чтобы шов, в процессе осадки здания не уперся в кладку фундамента, что может привести к деформациям стены в этом месте.

    Для того чтобы быть уверенным в защищенности кладки от температурных деформаций, недостаточно сделать «усредненный» термошов. Должны быть проведены расчеты ширины и шага шва, а после его обустройства нужно вести наблюдения для того, чтобы выявить, как колебания температуры влияют на отдельные узлы конструкции.

    Кладка была сделана без термошва? Еще не поздно все исправить

    Достаточно распространенная ситуация — владелец будущего дома, самостоятельно ведущий строительство, узнает о необходимости обустройства температурного шва уже после того, как были возведены стены. Как правило, толчком к поиску информации о температурных швах становятся вертикальные трещины, которые образуются по всей высоте здания.

    Учиться приходится всегда, и чаще всего мы это делаем на своих собственных ошибках. Однако в случае с термошвом все поправимо — его можно делать уже по готовой кладке, сделав все необходимые расчеты и вооружившись «болгаркой». После того, как шов готов, обеспечивается теплозащита — в него укладывается строительная теплоизоляция, после чего он должен быть заполнен заподлицо со стеной. В качестве наполнителя могут быть применены разные материалы — замазки, гидрошпонки или герметики.

    Нужно отметить, что температурные швы делаются до уровня земли — от кровли до фундамента. Для фундамента делаются специальные усадочные швы, а расширение-сжатие из-за перепадов температур ему не грозит, так как он ниже уровня земли и мало подвержен внешним колебаниям температуры.

    В каких случаях термошвы можно не делать?

    Возводимый дом строится со сборными перекрытиями, проект строительства подразумевает несущие продольные стены, разделенные поперечными швами и отсутствие армирующих элементов большой длины? Тогда в обустройстве температурных швов в таком здании нет необходимости. Перечисленные условия касаются домов любой высоты и этажности и любых условий климата.

    Свежие статьи

    Читаемые статьи

    xn--80aneaaefcxzcih6g1e.xn--p1ai

    Температурные швы в кирпичной кладке: назначение и технология

    Силы, воздействующие на кладку в результате перепадов температур, часто становятся причиной ее деформации. Самым эффективным способом предупредить такие проблемы являются деформационные швы, которые "гасят" распространение напряжений, вызывающих трещины и разрывы кладки.

    Что такое температурный шов?

    Температурным деформациям подвержен не только металл, но и такие материалы как строительный и даже клинкерный кирпич, хотя он и способен выдерживать значительные нагрузки.

    Насколько это явление может быть опасным для здания? Приведем следующие цифры: здание из кирпича, высота которого летом, при температуре 20°С, составляет 20 метров, при температуре в -20°С укорачивается на 10 мм. При более низких температурах здание «сожмется» еще больше. Деформация в результате перепадов температур материала – одна из причин появления трещин и обрушения кирпичной кладки.

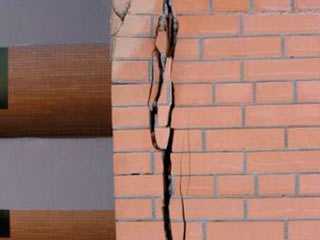

    Последствия выглядят следующим образом:

    Чтобы этого избежать, в процессе возведения стен в них делают температурные швы – зазоры (шпунты), которые разделяют стены по высоте на отдельные блоки, тем самым придавая зданию некую упругость. Благодаря этой упругости при деформации линейных размеров кладка здания остается целой.

    Шов делается следующим образом – в процессе кладки в нее на глубину в полкирпича вертикально закладывается теплоизоляционный шнур. Использование теплоизоляции необходимо даже в том случае, если для возведения стен использовались «теплые» растворы. При кладке облицовочным кирпичом обустройство температурного шва выглядит так:

    После того, как кладка отдаст влагу, шов заполняется герметиком или иным упругим материалом.

    Температурный шов: технология

    Ширина шва зависит от температуры, при которой возводились стены и погодных условий места, где расположен дом, и обычно составляет от 20 до 30 мм. Обустройство шва шириной менее 20 мм не допускается, так как швы должны обладать достаточной горизонтальной подвижностью, как при их расширении, так и при сжатии. В малоэтажных зданиях из кирпича термошвы делаются через каждые 15-20 метров. Более точное расстояние между термошвами выбирается в зависимости от используемого стенового материала и средней расчетной температуры в зимний период.

    Шов должен иметь конструкцию, которая обеспечивает удобство и простоту монтажа, контроля и ремонта утеплителя и герметизирующих компонентов, если в этом возникнет необходимость.

    Пример использования герметика для заполнения температурного шва:

    В отличие от усадочных швов температурные швы делаются только по высоте здания до уровня кровли, не затрагивая фундамент. Так как фундамент находится ниже уровня земли, то он намного меньше подвержен воздействию внешней среды и температурным колебаниям.

    Как правило, эти швы, которые всегда делают только вертикальными, заполняются упругим гидроизоляционным и теплоизоляционным материалом – гидрошпонками, замазками и герметиками. Над верхним обрезом блоков фундамента, под швом стены необходимо оставить карман на высоту кладки в один-два кирпича. Это делается для того, чтобы при осадке температурный шов (шпунт) не упирался в фундаментную кладку. Если этого не сделать, кладка в этом месте может деформироваться.

    Термошвы обязательны для любого дома? Есть ли тут исключения?

    Температурные компенсационные швы можно не делать в строениях, которые имеют все следующие особенности:

    • сборные перекрытия;
    • продольные несущие стены, которые разделены поперечными швами с шагом не более 1-2 метров;
    • отсутствие встроенных армирующих конструкций значительной длины;

    В таких зданиях температурные швы не нужны – при этом длина здания, его этажность и климатические условия местности, в которой он расположен, не имеют значения.

    Расчетные проверки и тест шва на функциональность

    Нужно отметить, что обустройство термошвов в кладке снижает, но не устраняет на 100% усилия, возникающие под воздействием перепадов температур в кладке. Это означает необходимость проведения расчетных проверок для выявления того, как температурные колебания и подвижки отдельных узлов и конструкций влияют на целостность кладки.

    Что делать, если шов не был сделан с самого начала?

    Если температурный шов не был сделан в кладке изначально, что привело к появлению вертикальных трещин, допускается резка шва по готовой кладке, в который затем закладывается теплоизолирующая строительная лента, а оставшаяся пустота заполняется герметиком или иным эластичным материалом.

    xn----8sbfwakdpsgkr8e.xn--p1ai

    ТЕМПЕРАТУРНЫЕ ШВЫ - это... Что такое ТЕМПЕРАТУРНЫЕ ШВЫ?


    ТЕМПЕРАТУРНЫЕ ШВЫ
    ТЕМПЕРАТУРНЫЕ ШВЫ

    сквозные щели (прорези) в крупных сооружениях, делящие их на отдельные элементы. Назначение Т. ш. — обеспечить возможность каждому элементу свободно удлиняться, укорачиваться или перемещаться по отношению к другому. При отсутствии в сооружении должного количества Т. ш. колебания темп-ры, неравномерная осадка отдельных частей, усадка бетона (в бетонных и железобетонных сооружениях) вызывают появление трещин. Т. ш. располагаются на расстоянии 15—40 м друг от друга в зависимости от величины колебаний темп-ры, объема материала и конструкции сооружений. В надарочном строении каменных, бетонных и железобетонных арочных мостов Т. ш. устраиваются по концам каждого из пролетов. В железобетонных сооружениях их образуют посредством деревянных прокладок в процессе бетонирования.

    Технический железнодорожный словарь. - М.: Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. 1941.

    .

    • ТЕМПЕРАТУРА ВСПЫШКИ
    • ТЕНДЕР

    Смотреть что такое "ТЕМПЕРАТУРНЫЕ ШВЫ" в других словарях:

    • швы деформационные — разрезы в зданиях (сооружениях), предусматриваемые с целью разделения их на отдельные части (блоки). Швы деформационные (температурные, осадочные и др.) уменьшают напряжённое состояние конструкций. * * * ШВЫ ДЕФОРМАЦИОННЫЕ ШВЫ ДЕФОРМАЦИОННЫЕ,… …   Энциклопедический словарь

    • Швы температурные — – страиваемые в монолитных сооружениях для предотвращения трещин от температурных колебаний и возможности свободного горизонтального перемещения смежных частей сооружения. [Словарь основных терминов, необходимых при проектировании,… …   Энциклопедия терминов, определений и пояснений строительных материалов

    • ШВЫ ДЕФОРМАЦИОННЫЕ — разрезы в зданиях (сооружениях), предусматриваемые с целью разделения их на отдельные части (блоки). Швы деформационные (температурные, осадочные и др.) уменьшают напряженное состояние конструкций …   Большой Энциклопедический словарь

    • Швы деформационные — – разрезы в зданиях (сооружениях), предусматриваемые с целью разделения их на отдельные части (блоки). Швы деформационные (температурные, осадочные и др.) уменьшают напряжённое состояние конструкций. [Советский энциклопедический словарь,… …   Энциклопедия терминов, определений и пояснений строительных материалов

    • Деформационный шов — Деформационный шов  предназначен для уменьшения нагрузок на элементы конструкций в местах возможных деформаций, возникающих при колебании температуры воздуха, сейсмических явлений, неравномерной осадки грунта и других воздействий, способных… …   Википедия

    • Теория и расчет конструкций — Термины рубрики: Теория и расчет конструкций Аварийная расчетная ситуация Автоматизированная система мониторинга технического состояния несущих конструкций …   Энциклопедия терминов, определений и пояснений строительных материалов

    • МОСТ РАМНЫЙ — обычно железобетонный мост, пролетные строения к рого представляют собой жесткие рамы …   Технический железнодорожный словарь

    • температурный шов — зазор (щель, прорезь) между отдельными частями конструкций сооружения, допускающий их взаимное перемещение, вызываемое температурным расширением материалов. Температурные швы с зазорами от нескольких миллиметров до нескольких десятков сантиметров …   Энциклопедия техники

    • СТРОИТЕЛЬСТВО ЗДАНИЙ — техника, технология и процесс возведения сооружений (имеющих стены, полы и крыши) жилищного, общественного, производственного и другого назначения. ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА Все здания, кроме самых простых, строятся в соответствии с чертежами,… …   Энциклопедия Кольера

    • Саратовский мост — Вид на Саратовский мост …   Википедия

    dic.academic.ru

    Зачем нужны температурные швы?

    Температурные швы необходимы для нивелирования возможных линейных деформаций, возникающих в структуре бетонного покрытия с удручающей периодичностью. Ведь при переходе от вязкого раствора к твердой структуре бетон теряет часть своего объема – испарившаяся вода обеспечивает усадку ЖБИ. А вот обратная трансформация – разбухание, просто невозможна. И сколько не смачивай водой бетонную плоскость – больше она не станет.

    Однако помимо воды на бетон могут действовать и высокие или низкие температуры, и химические реагенты. Вот они-то и могут, как уменьшить, так и увеличить объемы бетонного изделия. Именно поэтому в теле каждого бетонного изделия нужно обустроить температурные швы – поперечные или продольные пропилы, с помощью которых можно «погасить» внутреннее напряжение.

    Ведь  при падении температуры тело изделия уменьшится в объеме, а шов – расширится, нивелируя внутреннюю деформацию структуры. Ну а при жаркой погоде тело изделия расширится, а шов – сомкнется, предотвращая коробление торцевых плоскостей. Словом, выгода, как говорится: «более чем очевидна».

    Впрочем, температурный шов может не только избавить от проблем, но и спровоцировать их появление. Ведь в него могут попасть мелкие камешки, мусор, отходы производства и обычная пыль. И в результате этого «расшитые» плиты не смогут погасить линейные деформации.

    Поэтому,  для предотвращения возможных проблем, температурные швы приходится защищать от возможно проникновения «нежеланных гостей» — сколов бетона, камней, пыли и прочего. Причем в качестве защитной меры, чаще всего, используется лишь одна операция – заполнение температурного шва эластичным материалом, способным погасить линейное расширение за счет собственной упругости.

    Кроме того, при заливке габаритных плоскостей нужно предусмотреть сам факт присутствия линейных (температурных) расширений, рассчитав ширину швов и шаг их расположения.

    Ну а «строительством» температурных швов можно заняться как в процессе заливки плиты, так и после отвердения бетона. В первом случае в опалубку, до заливки бетона, закладывают эластичные полосы, играющие роль температурных швов.

    Во втором случае швы формируют с помощью швонарезчика – особой шлифовальной машины, укомплектованной прорезным абразивным кругом. Причем рабочие параметры такого агрегата (частота вращения, максимальный диаметр шлифовального круга, мощность и прочее) подбираются исходя из площади бетонного изделия и нюансов процесса использования самого швонарезчика.

    С практикой использования данного инструмента вы можете познакомиться, просмотрев данное видео:
