Сваи забивают – как и чем забивают на стройке

Содержание

как и чем забивают на стройке

Свайный фундамент – достаточно широко распространенное основание для любого типа зданий. Забивка свай может производиться в любое время года, при любой погоде и даже в замерзший грунт. В зависимости от типа основания и используемых материалов разделяются и технологии заглубления опоры в грунт.

Типы опор

Сваи для фундамента разделяют на 3 вида:

  • буронабивные,
  • винтовые,
  • забивные.

Каждый вид опоры заглубляется по определенной технологии. При этом забивные сваи считаются наиболее надежным фундаментом, поэтому рекомендованы к устройству при строительстве тяжелых зданий.

Дома на сваях – это очень старая технология строительства. Меняются лишь материал опор и машины забивающие сваи.

МатериалКонструктивСпецифика
ЖелезобетонИзготавливаются из бетона марки 300 и выше, внутри армируются. Бывают различной формы: круглые, квадратные, двутавровые, имеют заостренное окончание.Перед монолитную опору осматривают на предмет отсутствия трещин, сколов, повреждений. Верх сваи защищают стальным оголовком, предотвращающим повреждения монолита от ударов молота.
ДревесинаИзготавливают из твёрдых пород дерева. Имеют заостренный заглубляемый конец с металлическим остриём. Верхняя ударная часть стягивается металлическим кольцом для предотвращения растрескивания во время ударов.Для повышения прочности основания используются «пакеты» — связка нескольких свай, которая забивается вместе.
МеталлТруба с острием и оголовком.Чаще используется в частном строительстве. Сталь более технологична, чем бетон и гораздо надежнее дерева.
Могут быть забиты в грунт при помощи ручного молота.

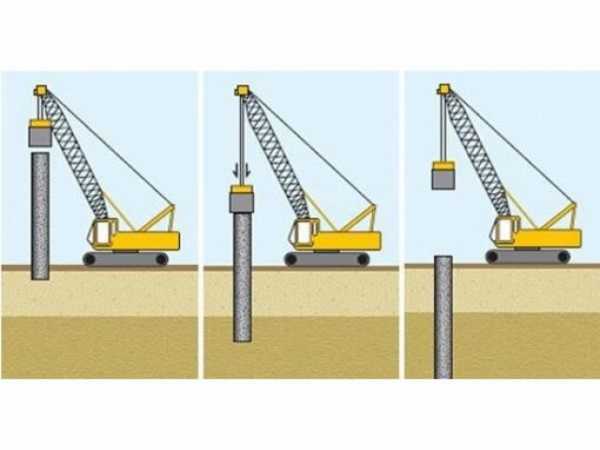

Как забивают сваи

Железобетонные сваи должны быть забиты ниже уровня промерзания

Основное достоинство свайного основания здания заключается в том, что независимо от температуры почвы во время его устройства, опоры не допускают деформации строения в период эксплуатации под воздействием сезонных промерзаний и оттаиваний грунта. Такая прочность обусловлена тем, что конструктивные элементы фундамента вбиваются строго вертикально ниже уровня промерзания грунта.

Забивка свай происходит до предела достижения плотного слоя почвы, если грунт слабый. Или методом подмыва, если грунт очень плотный. В таком случае используют гидрокопер и необходимый забиватель свай: вдоль опоры под напором подаётся вода, которая размягчает грунт и уменьшает силу трения во время углубления при ударе.

При самостоятельном устройстве свайного основания следует убедиться, что опора имеет возможность заглубиться дальше по ходу увеличения нагрузки.

В процессе строительства нагрузка на фундамент возрастет и опоры будут опускаться.

Если одна из них уперласть в преграду (камень, скала), это приведет к перераспределению нагрузки и в результате перекосу здания.

Если грунт промерз ниже уровня забивания опоры, то работы проводятся с использованием паровой иглы. Буриться скважина, в неё опускается игла, через которую подается пар. После того, как почва оттает, в работу вступает забиватель свай и опора легко входит в грунт.

Спецтехника для устройства фундамента

Для устройства опорного фундамента используется машина для подвозки и подачи свай и забивки сваи.

Транспортировка и установка в строго вертикальное положение осуществляются при помощи спецтехники:

  • подъемного крана;
  • копера.

Устанавливать сваи в вертикальное положение можно при помощи обоих видов техники. Разница в том, что кран можно использовать на других участках стройки, а копер – узкоспециализированная машина.

В современном строительстве используются следующие машины для забивки свай

Вид техникиДостоинстваНедостатки
Дизель-молотСамостоятельная машина для забивания свай. Низкая стоимость работ, независимость от другой спецтехники, экономит временные ресурсы.Очень высокий уровень шума.
Гидравлический молотЗначительно снижается расход топлива и уровень звука.Не самостоятельная строительная спецтехника, а насадка на копер. Не может перейти к работе с другой сваей, пока не забита первая.
ВибропогружательНасадка, в основе работы которой лежит возможность раздвигать грунт под действием вибрации. Позволяет значительно снизить уровень прикладываемой силы и шума.Весьма затратный по времени процесс.
Сваевдавливающая установкаУстановка включает в себя небольшой кран для подачи опоры, что дает возможность сэкономить на копере.
Сваи подаются в центральный зажим, фиксируются вертикально и вдавливаются под действием огромной силы в землю.
Сборка и демонтаж установки. Для стабильности установки используются отвесы. Сама машина имеет относительно небольшую массу.

От того, как называется машина, которая забивает или погружает сваи, напрямую связан и метод заглубления. Основных способов 4:

  • ударный метод;
  • вдавливание;
  • вибрация. ПРимер забивания свай смотрите в этом видео:
  • лидерное бурение.

Если фундамент – это основа здания, то свая – это основа фундамента. От того насколько качественный материал будет использован и, как тщательно будет соблюдена технология, зависит качество всего строительства.

kakfundament.ru

Как забивают сваи: технология, устройства и методы

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.

  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

      Забивка свайного фундамента

  • Расчет

fundamentaya.ru

машины для забивки, сваезабиватели, работы по установке, цена

При необходимости строительства сооружений на проблемных почвах свайный фундамент является наиболее рациональным вариантом среди прочих разновидностей оснований. Например, на болотистом, подвижном или сыпучем грунте, при высоком уровне расположения грунтовых вод.

Сваи повсеместно используются в индивидуальном, а также в промышленном строительстве. И если для индивидуальной одноэтажной постройки можно обойтись без использования специальных механизмов, то в промышленных объемах использовать специальные устройства и машины просто необходимо. Давайте посмотрим, как забивают сваи при создании фундамента крупного объекта.

Разновидности свай

Сваи, которые используются для изготовления фундамента, могут изготавливаться в заводских условиях или непосредственно на месте строительства. То есть, если речь идет о готовых железобетонных или металлических сваях, забиваемых в почву специальной техникой, то основной задачей является доставка таких свай с завода на участок строительства. Под самостоятельным изготовлением понимается бурение скважины и заполнение ее бетонным раствором.

Таким образом, все сваи подразделяются на несколько категорий:

  • Буронабивные или буроинъекционные. Вначале специальным буром в почве проделывается отверстие, в которое может вставляться обсадная труба. Также обязательно наличие армирующего каркаса. Скважина заполняется бетонным раствором, который заполняет собой все пустоты.
  • Винтовые сваи. Изготавливаются из металла. Для их ввинчивания в грунт могут использоваться специальные приспособления или техника. Популярны в малоэтажном строительстве. Вкрутить такие стержни в почву вполне можно и самостоятельно.
  • Забивные сваи. Это обычно железобетонные стержни. Для погружения их в грунт требуются только специальные устройства. Поэтому в индивидуальном строительстве они применяются достаточно редко. Накладывают отпечаток высокая стоимость самих свай, а также аренда техники.

Чем забивают сваи в почву

Мы выяснили, что винтовые и буронабивные (буроинъекционные) стержни не требуют применения крупногабаритной строительной техники. А вот забивные стержни самостоятельно погрузить в грунт не получится. Для этого используется машина для забивки свай. Она может быть на гусеничном ходу или на колесной тяге.

Гусеничная техника просто так попасть на стройплощадку не сможет. Для ее транспортировки потребуется заказывать трал, а это ведет к удорожанию процесса строительства. Колесная техника в этом плане более мобильна, поэтому ее использование более экономично.

Техника для забивания свай

Сейчас мы рассмотрим разновидности строительной техники, которая используется для погружения железобетонных свай в почву.

Они принципиально различаются между собой, прежде всего, по способу погружения:

1. Сваезабиватель (копёр промышленного масштаба). Принцип работы данной установки состоит в нанесении серии ударов по свае, установленной в необходимом положении. Сами удары наносятся молотом, виды которого также могут различаться:

  • Дизельный молот. Работает за счет сгорания дизельного топлива. Ударная часть молота поднимается, а в цилиндр впрыскивается топливная смесь. При падении молота происходит взрыв в цилиндре (воспламенение топлива). При этом энергия удара направляется к свае, а ударная часть идет вверх. Снова впрыскивается топливо, в результате чего молот забивает сваю.
  •  Гидромолот. Гидравлический привод осуществляет и подъем, и опускание ударной части молота. Это дает возможность регулировать силу удара. Например, при строительстве вблизи уже жилых зданий целесообразно использовать не очень сильные, но частые удары.

2. Вибропогружатель. Машина для установки и забивания стержня сваи, работающая по принципу создания вибраций вдоль оси сваи, существенно отличается от копера. Питание машины происходит от гидропривода или электродвигателя. Устройство имеет вращатель и пригруз, на котором смещен центр тяжести. Оно закрепляется на оголовке сваи, а под весом вибрации создает все условия для погружения стержня.

3. Сваевдавливающая установка. Такая техника способна плавно вдавливать железобетонные стержни в почву. Лишь на завершающем этапе погружения допускается нанесение ряда ударов по стержням с целью достижения стержнями плотных слоев грунта. Такая установка используется в таких случаях, когда строительство ведется вблизи жилых домов или уже построенных сооружений. Она позволяет избежать повреждения зданий в результате сильных ударных вибраций.

Работы по забивке свай

На практике работы по забиванию свай производятся в следующем порядке:

  • Установка для забивания свай подготавливает железобетонный стержень. Для этого стержень устанавливается в такое положение, в котором он будет погружаться. То есть, стержень устанавливается в наголовник устройства.
  • Производится вдавливание стержня в грунт до тех пор, пока будет существовать возможность его вдавливания.
  • По стержню наносятся удары, благодаря которым он утапливается на заданную глубину.

Можно заключить, что самостоятельно изготовить фундамент свайного типа можно при помощи буронабивных или винтовых свай. Либо же арендовать копер и приобрести комплект железобетонных свай. Использование специальной техники для забивания свай позволит достаточно эффективно и быстро построить фундамент, в надежности которого не придется усомниться.

opalubok.ru

Забивка свай — технология при самостоятельном монтаже (видео)

Возведение основания на сваях на данный момент является весьма известной практикой, активно используемой в частном строительстве. Существует множество видов опор, для каждого из которых предусматривается особая методика углубления. Правильная забивка свай, технология их устройства – вот, что в первую очередь интересует мастеров, решивших построить дом на таком фундаменте.

Типы и качественные характеристики забивных опор

Считается, что среди всех вариантов свай забивные опоры являются самыми надежными, так как они очень прочно стоят в земле. Благодаря этому для установки массивных ростверковых конструкций профессионалы рекомендуют применять именно их.

Забивка – самый верный и испытанный метод углубления опор в почву. В современном строительстве такая технология приобрела широкое распространение во всех уголках мира, вследствие чего были разработаны разнообразные типы свай и несколько методик их забивки.

Существует три вида забивных опор:

  • Сваи из железобетона. Отличаются тем, что у них изначально присутствует заостренный конец. Железобетонные опоры могут иметь круглое, квадратное и другое сечение. Изготавливаются они из бетона марки 300 и выше, к тому же внутри каждой сваи есть арматурный скелет. Перед монтажом обязательно делается осмотр опоры – если на ней нет трещинок и сколов, можно приступать к работе. На верхний конец сваи надевают оголовок из стали, который защищает ее от эрозии во время забивания.
  • Сваи из дерева. Чаще всего их делают из твердых древесных пород – кедра, лиственницы и дуба. На нижний конец каждой опоры надевается металлическое острие конусообразной формы, а на верхний конец – обруч из метала, оберегающий сваю от растрескивания при углублении. Обычно их длина достигает 10 м и более, а средний диаметр равняется 0,4 м. Для очень тяжелых зданий используются «пакеты» – группы из нескольких опор, устанавливаемых в почву как одно целое.
  • Металлические сваи. Самый популярный вариант, применяемый в частном загородном строительстве. Металлические сваи представляют собой трубу со «шляпкой» и острым концом. Метал – один из самых универсальных материалов, потому опоры из него получаются более долговечными, чем опоры из дерева, и более практичными, чем железобетонные сваи.

Особенности и методы забивания опор

Основное назначение свай – предотвращение деформирования базиса во время сезонного пучения и подтопления. Чтобы справляться с этой задачей, опоры должны забиваться ниже точки промерзания грунта: при вбивании свая проходит сквозь нестабильные слои почвы и достигает твердого пласта – это помогает возвести очень стойкий и безопасный фундамент.

Если же почва на участке наоборот высокоплотная, а устанавливать опоры приходится на серьезную глубину, применяется метод подмывания земли – вместе со сваей подается сильный напор воды, которая размачивает почву и умеряет трение.

Забивая опору нужно быть уверенным, что она не уперлась в камень или другой затверделый объект. Это очень важно при мелком заложении основы, ведь при дальнейшей застройке вес, напирающий на опоры, возрастает. Происходит дополнительная усадка свай, а свая, упершаяся в камень, остается на месте. Это влечет за собой деформацию базиса, а, следовательно, и всего здания.

Лучше всего устанавливать опоры в теплые сезоны, когда почва окончательно оттает. Но иногда возникает необходимость возведения основания и в холод.

Если почва промерзла на глубину не более 1 м, работу можно продолжать. При промерзании на большую глубину закладку фундамента приостанавливают, если у мастера нет в наличии паровой иглы. Приспособление являет собой трубку с выемкой на кончике, сквозь которую подается пар. Паровую иглу опускают в пробуренную яму маленького диаметра и «растапливают» почву на нужную глубину.

Существует несколько технологий забивки опор, каждая из которых обладает своими преимуществами и недостатками:

  • Ударная техника;
  • Технология лидерного бурения.

Помимо этого есть еще пара методов забивания свай в почву:

  • Заглубление вдавливанием;
  • Забивание свай вибрацией.

Каждый из последних двух вариантов нереально исполнить своими руками, так как они нуждаются в найме специализированной строительной техники. Их и остальные технологии стоит рассмотреть более подробно.

Ударная техника

Данная методика предполагает заглубление свай посредством забивания их копрами – специально предназначенными молотами. Существует множество копр, отличающихся разной степенью мощности, вариантами использования и другими характеристиками.

Ударная техника – это один из двух методов, которым можно воспользоваться при собственноручном возведении базиса. Для этого используют ручной молот, который можно изготовить своими руками. Его структура проста:

  • Сваренная из металла или дерева тренога;
  • Два подвешенных на треноге блока;
  • Тяжелый стальной молот;
  • Пара веревок, переброшенных через блоки, которые предназначены для поднятия молота.

Технология монтирования свай достаточно примитивна: молот закрепляют в наивысшей допустимой точке, а потом резко отпускают. Он набирает ускорение, бьет по опоре и вгоняет ее в почву. Далее молот при помощи веревки снова поднимают на туже высоту и отпускают. Аналогичная процедура повторяется до тех пор, пока свая не войдет в землю на нужную глубину.

Высота треноги рассчитывается так, чтобы молот при падении набирал подходящую скорость для сильного удара по опоре.

Самостоятельно изготовленные копры подходят для вбивания опор на глубину не более 3 м, благодаря чему ударная техника приобрела популярность в частном загородном строительстве. В основном непрофессионалы применяют ее для постройки нетяжелых строений – дачных домов, бань и сараев. Если же планируется устраивать массивный дом и сваи нужно забить на большую глубину, их делают составными (надставляют с использованием сварки).

Технология лидерного бурения


Случается, что почва на участке под застройку оказывается чересчур плотной, поэтому процесс бурения занимает слишком много времени. Для того чтобы ускорить забивание опор применяют методику лидерного бурения, которая также прекрасно подходит для возведения конструкций на сваях в промерзших грунтах в зимний период.

Монтаж с помощью лидерного бурения можно осуществить за несколько шагов:

  • В соответствии с проектом намечаются места установки свай.
  • Далее посредством бура роются скважины. Диаметр опор должен быть немного больше, нежели диаметр отверстий, а глубина ям должна быть на 50% меньше глубины устройства свай (это нужно для того, чтобы почва прочно удерживала опоры).
  • В получившиеся ямы забивают сваи – в работе можно использовать собственноручно выполненный копр.

Забивание свай вибрацией

Углубление опор при помощи вибрации выполняется специально предназначенным для этого приспособлением (вибропогружатель), которое устанавливается на кране. Оно являет собой дизельный (на бензине) или электрический двигатель, который заставляет работать конструкцию со сдвинутым центром тяжести. Конструкция фиксируется на верхушке сваи и включается. Возникает вибрация, идущая от верха к низу. Под действием колебания и своей массы опора заглубляется в почву.

Данная технология используется на территориях, на которых исключена возможность применения ударной техники – в плотно застроенных жилых зонах, в местах, где преобладают старые аварийные строения и т.п.

Заглубление вдавливанием


Заглубление вдавливанием тоже принято применять на участках, где использование ударного метода может привести к опасным последствиям. Для того чтобы вдавить опоры в грунт привлекается тяжелая строительная техника. Технология такого монтажа отличается особой сложностью: машина фиксирует опору, переносит на нее свою массу и вдавливает ее в землю. Невзирая на солидную стоимость данной процедуры, она весьма востребована в некоторых областях строительного дела. Способ вдавливания идеально подходит для проведения реконструкции многовековых строений и работ в густонаселенных районах.



Разобравшись в технологии установки забивных опор в почву можно прийти к выводу, что каждый способ устройства востребован и имеет право на существование. Любой метод хорош, главное определиться с видом будущей постройки, учесть все обстоятельства и подобрать максимально подходящую технологию возведения основания – от этого будут зависеть качественные характеристики готового фундамента.

Видеопример процесса забивки от А до Я:


stroimtovarishi.ru

Как забивают сваи и чем: видео-инструкция по монтажу своими руками, как называется машина для забивания, цена, фото






Мы часто встречаемся с упоминанием о свайном фундаменте, применительно к малоэтажному строительству. Основные принципы возведения такого основания понятны, но вот, чем забивают сваи в почву и как происходит этот процесс, вот вопросы, которые отходят на второй план, а мы как раз о них сегодня поговорим.

Одно дело, когда мы самостоятельно можем установить стержни на участке строительства, кстати, об этом мы тоже сегодня поговорим, и другое, когда нам требуется спецтехника для этого.

Фото устройства свайного поля

Сваи и процесс устройства фундамента

  Реклама






Где и в каких случаях используется спецтехника

В первую очередь забивание свай необходимо при проблемном грунте.

Поясним, это:

  • Высокое расположение грунтовых вод.
  • Неоднородная почва, причем слои могут встречаться как плотные, так и рассыпчатые.
  • Болотистая местность, где необходимо добраться до плотных слоев почвы.

При этом, например, в малоэтажном строительстве мы используем буронабивные или винтовые сваи для фундамента, а вот мощные, железобетонные сваи крупного сечения и размера больше используются в строительстве промышленных и гражданских объектов большой площади и веса. И конечно, есть еще мостовые стержни — наиболее прочные и мощные изделия среди всей линейки свайного производства.

Вбиваем стержень

Какие бывают сваи

В принципе, все железобетонные стержни, которые сегодня представлены на строительном рынке, можно разделить на:

  • Изготавливаемые на заводе.
  • Набивные — такие сваи устраиваются прямо на участке строительства.

Это если говорить в глобальном масштабе, но кроме этого мы можем привести примеры:

  • Винтовых свай. Металлических стержней, которые ввинчиваются в грунт, и это мы вполне можем сделать своими руками.
  • Буронабивных. Для этого типа нам потребуется скважина, а все остальное мы и сами сможем сделать, установить арматуру и залить бетон.
  • Буроинъекционных. Здесь уже потребуется спецтехника, и для бурения и для заливки бетона.
  • Набивных. Эти сваи редко используются именно для малоэтажного строительства, тем не менее, скажем, что они отличаются повышенной прочностью.

Винтовой вариант на участке

Применение спецтехники

Так как нас сегодня больше всего интересует мощная конструкция, то нам потребуется сваезабиватель.

Этой спецтехнике почти 200 лет, и изобретена она была в эпоху развития паровых технологий. С тех пор, конечно, в техническом плане многое изменилось, однако основные принципы остались неизменными, сваи все так же забиваются в грунт под воздействием нагрузки.

Сейчас в городских условиях, с учетом плотной застройки сваезабиватель, или копёр, промышленного масштаба не используется, а вот в строительстве вдали от густонаселённого района, спецтехника продолжает вбивать стержни!

Мы, кстати, только что ответили и на вопрос, как называется машина — которая забивает сваи, так что термин копёр можно теперь использовать повсеместно.

Сваебойная техника нового поколения

Здесь надо пояснить, что копер именно машина для установки и забивания стержня, а вот сами удары наносит молот, или «баба». Впрочем, если мы просто скажем копёр, этого будет достаточно для определения назначения спецтехники.

Обязательно нужно сказать какие виды молота существуют, как и методы установки и погружения стержня в грунт:

  • Дизельный молот, работает на дизельном топливе и использует ударную силу.
  • Гидравлический молот, работает на гидравлическом приводе.

Кроме того существует еще и сваевдавливающая установка, здесь принцип работы основан на методе передачи стержню статического суждения.

Важно!
Именно статические усилие чаще всего применяется в условиях городской работы, когда плотная застройка не позволяет проводить работы ударного толка.

Вообще, схематически можно отобразить работу следующим образом:

  • Установка для забивания свай, копёр, устанавливает стержень в проектное положение.
  • Далее происходит вдавливание конструкции в почву до точки прекращения естественного погружения.
  • Последним этапом выступаем забивка стержня в почву на проектную глубину.

Надо отметить, что существует и альтернативные способы, в которых устройство для забивания свай, использует не только ударную силу молота.

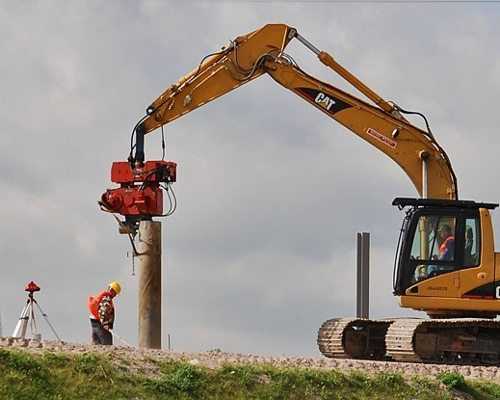

Вибропогружатель

Это, к примеру, вибропогружение, когда основной движущей силой для погружения сваи выступает вибрация.

Помимо этого, современное строительство использует еще некоторые методы:

  • Забивка, в ходе которой вода подмывает грунт и освобождает путь для стержня.
  • Вибропогружение, о нем мы уже упомянули.
  • Вдавливание. Этот метод отличается полной бесшумностью.
  • Ввинчивание. Винтовые стержни выпускаются не только для малоэтажного строительства.
  • Предварительная скважина, этот метод можно назвать еще «пробойником».

Однако это мы говорим о промышленном варианте, но разве не может быть машина для забивания свай, к примеру, портативной, ручной?

Нет, ответ на этот вопрос всегда отрицательный, ведь по классификации такая техника разделена на:

  • Колесную технику.
  • Гусеничную технику.

То есть речь об автотранспорте, а никак о портативном устройстве. Другое дело, что само устройство может быть сборным, другими словами привезли, собрали и начали забивать сваи, или же передвигается вместе с машиной.

Итак, если говорить о промышленном строительстве, масштабном, в котором используются огромные стержни, сечением до 400 мм, то здесь мы забиваем сваи строго копёром, и одним из видов молота.

Сваебойный механизм

Важно!
Говоря откровенно, самым распространенным способом так и остается дизельный или гидравлический молот.
Пусть шумно, но зато свая забивается на нужную глубину «намертво».
При этом наблюдается еще и сдавливание грунта, так, что на проектной глубине происходит качественное уплотнение подушки.

Что можем мы

Мы спокойно можем воспользоваться всеми технологиями и принципами свайного фундамента. В зависимости от проекта, перед нами выбор стержней и их погружения.

Наиболее простая инструкция ожидает нас в случае работы с винтовым вариантом. Здесь свая короткая, на уровне 1,8 метра, и ее можно ввинтить в почву на определенную глубину. Устройство свайного фундамента и работа займет буквально один день.

Можно воспользоваться буронабивным методом, пробурить скважины и затем уже заполнить их армирующим элементом и бетоном.

Можно приобрести готовые железобетонные сваи и арендовать копёр. Этот вариант устройства фундамента так займет буквально день. Правда, здесь нам нужно посмотреть на стоимость, ведь цена аренды копёра, плюс стоимость самого материала, могут ощутимо бить по карману.

Дизельный молот

Вывод

Основные принципы работы по забивке свай так и не изменились с момента первого погружения стержня в грунт. Зато полностью изменились технические условия, а заодно с ними и материалы, из которых изготавливают стержни.

Сегодня мы можем всецело воспользоваться всеми новыми методами для установки сваи на своем участке. А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.


ofundamentah.com

Как и чем погружают сваи

На почту строительной компании «Богатырь» недавно поступило письмо от одного из клиентов со следующим содержанием:


Виктор, 35 лет, Москва! «Здравствуйте, уважаемые специалисты. По наследству мне достался большой участок земли в Подмосковье, на котором я планирую построить двухэтажных кирпичный коттедж. В качестве фундамента под дом выбрал основание на забивных железобетонных сваях, сейчас вот собираю информацию по поводу преимуществ и недостатков данного варианта. Объяснижбе мне пожалуйста, каким оборудованием вы выполняете погружение ЖБ свай. Что за техника для этого используются, и зависит ли ее выбор от типа погружаемых свай? Заранее спасибо за ответ!»



Учитывая, что данная тема заинтересует многих, в качестве ответа мы решили предоставить информационную статью, в которой будут детально рассмотрены основные виды оборудования, использующегося для погружения железобетонных свай. На этой странице вы узнаете какие сваи погружают и чем, какая техника для этого используется, а так же наглядно увидите видео материалы по погружению свай.

Само понятие — «забивка свай», подразумевает погружение свайный столбов в грунт в результате вертикально направленных ударных воздействий, оказываемых на ствол сваи оборудованием, закрепленным на копровой мачте сваебойной машины.

Тогда как погружение производится с помощью ударной техники, о которой мы поговорим далее, сама сваебойная машина служит для выполнения сопутствующих технологических операцией — строповки и подтягивания сваи к месту монтажа, ее поднятия и установку в вертикальное положение, центрирование и фиксацию столба во время погружения.





Какие сваи погружают

Забивание свай — наиболее эффективный способ погружения любых видов железобетонных свай, все конструкции заводского производства, укрепленные арматурным каркасом, пригодны для погружения по данной технологии.


Совет эксперта! Наиболее распространенными железобетонными сваями в промышленном и частном строительстве являются конструкции сплошного квадратного сечения, укрепленные продольно-поперечным армированием с предварительным напряжением каркаса. Длина таких изделий варьируется в пределах от 3 до 12 метров, самое востребованное сечение — 30*30 и 35*35 см.



Рис 1.1:  Забивные сваи сплошного квадратного сечения

Погружаться также могут следующие виды ЖБ свай:

  • Сваи квадратного сечения с круглой полостью — это более экономичный вариант свайных столбов, за счет уменьшения расхода бетона при производстве их цена на порядок ниже, чем у квадратных свай с монолитным сечением, однако и несущие характеристики таких изделий меньше;
  • Круглые полые сваи — конструкции круглого сечения могут обладать закрытой либо открытой нижней частью, сваи с открытым наконечником в процессе погружения заполняются почвой, что дополнительно увеличивает их устойчивость;


Рис. 1.2:  Железобетонные сваи круглого сечения

Существуют и другие виды подлежащих погружению свай — это сваи-столбы и сваи-колонны, однако их использование имеет крайне узкую специализацию (гидротехническое и автодорожное строительство), и рассматривать их в качестве варианта для возведения фундаментов под жилые здания не имеет смысла.





Чем погружают сваи

Погружение железобетонных свай может выполняться с помощью нескольких видов техники — дизель молотов, гидромолотов и вибропогружателей. Рассмотрим каждый из них подробнее:

  • Дизель молоты и гидромолоты;

Согласно особенностям направляющей конструкции все молоты для забивки свай делятся на два типа — трубчатые и штанговые. В молотах штангового типа направляющие представлены двумя параллельно расположенными штангами, по которым передвигается боек. Трубчатые молоты имеют закрытую конструкцию, боек в них передвигается внутри корпуса из стальной трубы.

Рис. 1.3:  Трубчатые и штанговые дизель молоты




Важно! Помимо направляющего элемента ударные молоты состоят из привода (дизельного либо гидравлического), ударного бойка, шабота (неподвижной части, фиксирующейся на свайном столбе и воспринимающую на себя ударную энергию бойка), и наголовника, в котором закрепляется свай.



Принцип работы дизельмолотов следующий: ударный боек молота поднимается в верхнее положение с помощью троса, в это время в цилиндрическую камеру сгорания, расположенную на поверхности шабота, нагнетается топливная смесь.

Затем боек сбрасывается и ударяется об шабот, в результате чего в цилиндре происходит резкое сжатие топлива и, как следствие, взрыв. Часть высвободившейся энергии уходит на погружение свайного столба (в добавок к энергии, полученной сваей от веса падающего бойка), вторая часть — на подбрасывание бойка в верхнее положение. Данный цикл повторяется до тех пор, пока в цилиндр не перестает подаваться топливо.

Гидромолоты отличаются от дизель-молотов принципом работы привода. Вместо цилиндров сгорания такие конструкции оборудованы гидравлическим механизмом, который не только поднимает боек молота в верхнюю часть, но и контролирует его опускание. Такие механизмы более совершенны, поскольку они дают возможность точно регулировать амплитуду ударов бойка, что значительно повышает эффективность работы условиях песчаных грунтов.

Рис. 1.4:  Гидромолот для погружения свай




Внимание! Дизельмолоты и гидромолоты отличаются по весу ударной части — в дизельных агрегатах ее вес не превышает 3 тонн, тогда как в гидравлических механизмах он может доходить до 7 тонн.



  • Вибропогружатели

В отличие от ударных молотов вибропогружатели оказывают на сваю низкоамплитудное вибрационное воздействие, в результате которого почва под острием столба разуплотняется, и свая под весом вибропогружателя углубляется в грунт.

Такие механизмы вырабатывают вибрацию в результате вращения разнонаправленных дебалансов со смещенным центром тяжести.

Рис. 1.5:  Вибропогружатель железобетонных свай

В зависимости от особенностей конструкции вибропогружатели делятся на жесткие и подрессоренные. В жестких агрегатах электропривод закреплен прямо на поверхности корпуса вибратора, тогда как в подрессоренных он установлен на платформе с пружинами. Последний вариант отличается большим сроком эксплуатации, поскольку в нем привод не подвергается деструктивным вибрационным нагрузкам.





Какая техника используется

Все вышеперечисленные механизмы являются лишь навесными агрегатами, функционирование которых в отрыве от сваебойных (копровых) установок невозможно.

Сваебойная установка представляет собой машину на базе автомобильного либо гусеничного крана, оборудованного копровой мачтой. Помимо мачты, на которой устанавливаются ударные молоты и фиксируется свайный столб, копровая установка имеет лебедочный механизм и крановую стрелу, с помощью которых выполняется перемещение и установка свай в исходное положение для последующего погружения.


Рис. 1.6:  Копровая установка УГМК-12 оборудованная штанговым дизельмолотом

Строительная компания «Богатырь» обладает парком современных копровых установок, которые способны обеспечить эффективное выполнение всего спектра сваебойных работ.

Парк наших копров представлен следующими установками:

  • БМ-811 — колесный сваебой, оборудованный дизельмолотом СП-75А. Это оптимальный вариант техники для погружения свай с применением технологии лидерного бурения;
  • УГМК-12 — установке на базе Камаза-53228, оснащенная дизель молотом СП7В, сочетающая в себе высокую производительность и маневренность;
  • УСА — универсальный сваебойный агрегат, используемый нами при обустройстве свайных полей. За счет поворачивающейся стреловой мачты копр способен погружать сваи в радиусе 6-ти метров, не меняя своей дислокации на строительной площадке;
  • КГ-12М — гусеничная копровая установка, которая задействуется при больших объемах сваебойных работ. Машина погружает до 40 железобетонных свай за одну рабочую смену.


Рис. 1.7: УГМК-12 в работе



Чем погружают сваи видео

Предлагаем вашему вниманию ряд видеоматериалов, которые внесут ясность в понимание технологии ударного погружения свай.



Видео №1 — забивка железобетонных свай штанговым дизель молотом





Видео №2 — забивка наклонных свай трубчатым дизель молотом





Видео №3 — погружение свай гидромолотом





Видео №5 — вибропогружение железобетонных свай







Наши услуги по забивке железобетонных свай

Строительная компания «Богатырь» гарантирует качественное выполнение любых объемов свайных работ в Москве и центральной части России. Предлагаем вашему вниманию основные преимущества сотрудничества с нашей фирмой:






  • Все проекты мы сдаем точно в срок — никакие непредвиденные обстоятельства не являются причиной задержки итогового результата;
  • Мы можем взять на себя обязанности по поставке забивных свай, в таком случае вы получите качественные железобетонные изделия, соответствующие всем требованиям ГОСТ, по цене, гораздо меньшей их среднерыночной стоимости;

  • Все наши сотрудники являются квалифицированными специалистами, прекрасно знающими свое дело, что гарантирует высокое качество проведения всех этапов строительства — от геодезической разбивки до сдачи готового свайного поля;
  • Мы заинтересованы в долговременном сотрудничестве с каждым отдельным клиентом, поэтому цены услуги компании значительно ниже, чем у конкурентов.





Для заказа забивки свай вы можете связаться с менеджерами компании «Богатырь» по контактным телефонам, либо воспользоваться формой «Отправить заявку», и мы сами перезвоним вам в течении получаса.



Полезные материалы

Забивка наклонных свай

Вы узнаете, в каких случаях необходима реализация данной технологии и какие сваи можно использовать для наклонного погружения.



Забивка свай гидромолотом

Вам необходима забивка свай? Современное оборудование нашей компании в виде копров для забивки свай, позволяет выполнить все необходимые работы в срок!



Как выбрать фундамент

Предлагаем вашему вниманию информационную статью, в которой мы детально рассмотрим преимущества и недостатки основных типов фундаментов.







kommtex.ru

Как забивают сваи под фундамент, необходимые машины, спецтехника

Первым этапом при возведении здания всегда был, есть и будет этап строительства фундамента и, соответственно, забивки свай. Этот этап сильнее всех связан с особенностями рельефа и структуры местности. От того как хорошо вы выполните этот этап будет зависеть все последующее строительство и эксплуатация здания.

Позднее я постараюсь рассмотреть полную последовательность устройства свайного фундамента. Начиная от планирования и заканчивая редкими способами выполнения работ. В этой же статье речь пойдет о «дедовском» способе — забивание свай уже готовых, сделанных на заводе и привезенных на вашу стройплощадку.



Начинаем с того что сваи уже под рукой, котлован вырыт, строительная спецтехника на подхвате. Первое что нам нужно сделать, это установить сваю в проектное положение. Грубо говоря, воткнуть в землю в нужном месте. Транспортировку сваи по стройплощадке можно осуществлять несколькими способами:

  • Небольшой кран;
  • Копер.

Конечно, перемещения сваи можно использовать и какой-нибудь манипулятор, но с помощью последнего достаточно сложно выполнить следующий этап — выравнивание сваи по вертикали. По сути дела для этого кран даже и не нужен, но сам кран понадобиться и для дальнейшего строительства здания, а вот копер это узкоспециализированная спецтехника и кроме как тащить и забивать сваи ничего не умеет.

Подтащили сваю, выставили в нужном месте, воткнули в землю. Далее идем от простого к сложному.

Дизель-молот

Каждый знает эту громыхающую машинку. Если рассматривать стройки 70-80-х годов, то альтернативы дизель-молоту практически не было. Шум от его работы это один из основных минусов. Стоит отметить его наибольшее воздействие на грунт, но об этом как-нибудь в другой раз. К плюсам относиться явно низкая стоимость и независимость от другой строительной спецтехники.

Да, именно так. Устройство дизель-молота позволяет коперу или крану оставить сваю в покое и перейти к следующей по списку. Это сильно экономит временные ресурсы.

Остановимся на принципе работы дизель-молота чуть подробнее. Под действием собственного веса головка или «баба» устремляется вниз, навстречу свае, повышая давление в рабочих полостях. При столкновении в рабочей полости происходит детонация топливно-воздушной смеси, «баба» и свая как-бы расталкиваются в разные стороны. Свая погружается, «баба» подбрасывается вверх и вся энергия в полостях высвобождается. По достижении «бабы» верха выпускные клапаны открываются и отработанная газовая смесь выбрасывается наружу. Одновременно с этим происходит забор нового воздуха, «баба» начинает опускаться и процесс забивки сваи возобновляется.

Гидравлический молот

Гидромолот — это не самостоятельная строительная спецтехника, а насадка на копер.

При его использовании значительно понижается расход топлива и шум от работы. За это мы платим временем. Копер не сможет забивать другую сваю пока не завершит работу с этой.

Вибропогружатель

Это тоже насадка на копер, но в основе её работы лежит уже другой принцип. Используется свойство грунта «раздвигаться» под действием вибрации. В вибропогружателе установлены эксцентрические маятники, которые раскачивают сваю до тех пор, пока она не будет погружена, т.е. забита.

Это позволяет значительно снизить усилие и шум, но за это мы опять платим временем.

Сваевдавливающая установка

При работе на сваевдавливающей установке копер уже не нужен. Обычно на ней уже установлен небольшой кран для подачи свай. Сваи подаются в специальный зажим, расположенный по центру установки. Усилия, прикладываемые к свае огромны. Для того чтобы она не перевернулась нужны отвесы. При этом вес такой самоходной установки становится очень большим.

Из основных недостатков стоит отметить необходимость сборки и разборки установки при ее транспортировке и, конечно же, вес.

spctex.ru
