Конструктивные требования по армированию балок и плит перекрытия

Продольное армирование

Согласно СП 52-101-2003 "Бетонные и железобетонные конструкции без предварительного напряжения арматуры" п.8.3.6: "В железобетонных линейных конструкциях и плитах наибольшие расстояния между осями стержней продольной арматуры, обеспечивающие эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций, а также ограничение ширины раскрытия трещин между стержнями арматуры, должны быть не более:

- в железобетонных балках и плитах:

200 мм - при высоте поперечного сечения, h ≤ 150 мм;

1,5h и 400 мм - при высоте поперечного сечения h > 150 мм;"

Понимать этот пункт следует так. Например рассчитывается однопролетная плита перекрытия высотой до 150 мм и по расчету для армирования 1 м ширины такой плиты требуется 3.43 см2

арматуры. Согласно таблицы 170.2 для армирования можно использовать 1 стержень диаметром 22 мм, 2 стержня диаметром 16 мм, 3 стержня диаметром 14 мм, 4 стержня диаметром 12 мм, 5 стержней диаметром 10 мм, 7 стержней диаметром 8 мм и т.д. Так вот, для армирования такой плиты следует принимать не менее 5 стержней диаметром 10 мм. Именно это и обеспечит более равномерное распределение напряжений и деформаций и более эффективное вовлечение в работу бетона. Потому как расчетная схема и реальная работа конструкции - две большие разницы и когда мы рассматриваем материал 1 м ширины железобетонной плиты, как обладающий одинаковыми свойствами по всей ширине, мы делаем очень большое допущение. А чем более равномерно по рассматриваемой ширине будет распределена арматура, тем ближе будет расчетная схема к реальной работе конструкции.

А в Пособии к СП 52-101.2003 данный пункт дополнен следующей рекомендацией (п. 5.13):

"При армировании неразрезных плит сварными рулонными сетками допускается вблизи промежуточных опор все нижние стержни переводить в верхнюю зону.

Неразрезные плиты толщиной не более 80 мм допускается армировать одинарными плоскими сетками без отгибов

."

В данном случае речь идет о плитах перекрытия, которые могут рассматриваться как многопролетные балки (пример расчета такого перекрытия см. в статье "Расчет монолитного ребристого перекрытия"). Соответственно в таких плитах возникает момент не только в пролете, но и на промежуточных опорах. И если подобрать арматуру таким образом, что она будет воспринимать моменты, действующие на промежуточных опорах, то армирование можно выполнять одной сеткой для верхней и для нижней зоны сечения, выполняя переход из верхней зоны в нижнюю или наоборот в местах, где расчетный момент, действующий на поперечное сечение плиты, равен нулю. Выглядит это примерно так:

Рисунок 401.1. Варианты армирования монолитной неразрезной плиты б) сварными рулонными сетками с переходом в верхнюю зону сечения на промежуточных опорах, в) сварными одинарными плоскими сетками г) отдельными стержнями (одиночной арматурой).

Ну а теперь пора переходить к не менее важному п. 8.3.7 (5.14 в Пособии): "В балках и ребрах шириной более 150 мм число продольных рабочих растянутых стержней в поперечном сечении должно быть не менее двух

. При ширине элемента 150 мм и менее допускается устанавливать в поперечном сечении один продольный стержень."

Данная рекомендация основана все на том же требовании обеспечить эффективное вовлечение в работу бетона, а также максимально возможное перераспределение напряжений и деформаций. Дело в том, что в балках и ребрах монолитного ребристого перекрытия шириной > 150 мм может поместиться 2 стержня арматуры с учетом требуемой толщины защитного слоя бетона и соблюдении минимального расстояния между стержнями при ожидаемом максимальном размере крупного наполнителя бетонной смеси и этим нужно пользоваться.

Согласно п. 8.3.8 (5.15): "В балках до опоры следует доводить стержни продольной рабочей арматуры с площадью сечения не менее 1/2 площади сечения стержней в пролете и не менее двух стержней.

В плитах до опоры следует доводить стержни продольной рабочей арматуры на 1 м ширины плиты с площадью сечения не менее 1/3 площади сечения стержней на 1 м ширины плиты в пролете и не менее двух стержней."

Данный пункт повествует нам о крайних опорах многопролетных неразрезных плит и балок или просто об опорах однопролетных балок и плит. А также о том что даже если изгибающий момент в точках начала опоры однопролетных балок и плит, а также на крайних опорах многопролетных плит и балок равен нулю, то все равно для надлежащей анкеровки арматуру следует предусматривать до опоры и даже дальше. Насколько дальше, на то есть отдельный пункт (5.35).

Тем не менее этот пункт не запрещает заводить за грань опоры всю расчетную арматуру, если это арматура периодического профиля.

А в СНиП 2.03.01-84 подобный пункт ((5.20)) дополнен следующей рекомендацией: "В плитах расстояния между стержнями, заводимыми за грань опоры, не должны превышать 400 мм, причем площадь сечения этих стержней на 1 м ширины плиты должна составлять не менее 1/3 площади сечения стержней в пролете, определенной расчетом по наибольшему изгибающему моменту."

Из чего следует, что даже если расстояние между стержнями продольной арматуры будет принято согласно указанных выше рекомендаций, а именно не более 200 мм, то все равно за грань опоры придется заводить половину всех продольных стержней. И только если расстояние между стержнями продольной арматуры будет приниматься около 130 мм, то можно заводить за грань опоры третью часть стержней.

И тут возникает очень важный вопрос: а на сколько можно не доводить до грани опоры продольные стержни арматуры в однопролетных балках и плитах и на крайних опорах многопролетных балок и плит? К сожалению ни один из вышеперечисленных нормативных документов прямого ответа на этот вопрос не дает, а приводятся только формулы, да таблицы, в которых мы и попробуем сейчас разобраться.

Например, все для той же однопролетной плиты, рассматриваемой как балка на шарнирных опорах длиной l = 3 м, требуемое сечение составляет 3.43 см2. Однако арматура с таким сечением необходима только посредине плиты, где изгибающий момент максимальный. На опорах, согласно принятой расчетной схеме момент равен нулю и арматура вроде как вообще не требуется, однако с целью анкеровки часть арматуры все же заводится за грань опоры. И хотя нет прямой зависимости между значением изгибающего момента и требуемой площадью арматуры мы все же предположим такую зависимость, получив в итоге небольшой запас по прочности.

Итак, если планируется не доводить до опор половину продольных стержней, то эту половину следует доводить до точки, в которой согласно эпюре моментов значение изгибающего момента будет в 2 раза меньше, т.е. М = ql2/16 плюс расстояние, необходимое для анкеровки арматуры в растянутом бетоне.

Согласно уравнению моментов:

Мx = qlx/2 - qx2/2 = ql2/16

тогда

x = 0.146l или примерно 438 мм (методы решения квадратных уравнений здесь не приводятся)

Для арматуры периодического профиля минимально допустимая длина анкеровки в растянутом бетоне составляет согласно Таблице 328.1 не менее 20d = 200 мм, не менее 250 мм, а также не менее (0.7·3600/117 + 11)10 = 325 мм (пояснения к формуле там же, где и таблица). Таким образом обрываемую арматуру можно не доводить до граней опор на 438 - 325 = 113 мм.

Как видим, экономия при обрывании арматуры в пролете не то чтобы сумасшедшая и потому при выполнении 1-2 плит лучше довести все продольные стержни до опор. Так оно надежней будет. Да и перераспределение усилий в плите при этом будет более равномерным.

Ну и еще одно требование, относящееся к балкам, достаточно редко встречающимся в малоэтажном строительстве, но тем не менее (п. 5.16): "В изгибаемых элементах при высоте сечения более 700 мм у боковых граней должны ставиться конструктивные продольные стержни с расстояниями между ними по высоте не более 400 мм и площадью сечения не менее 0,1% площади сечения бетона, имеющего размер, равный по высоте элемента расстоянию между этими стержнями, по ширине - половине ширины ребра элемента, но не более 200 мм."

На первый взгляд такое требование выглядит нелогичным - зачем устанавливать арматуру приблизительно посредине высоты сечения, т.е. там, где растягивающие или сжимающие напряжения минимальны или их вовсе нет? Тем не менее нельзя забывать о том, что стержни поперечной арматуры могут работать на сжатие, а значит чем меньше их расчетная длина, тем больше устойчивость. Соответственно установка дополнительных продольных стержней, особенно при сварном каркасе, уменьшает расчетную длину стержней поперечного армирования как минимум вдвое.

Примечание: выражение в данном пункте "имеющего размер, равный по высоте элемента расстоянию между этими стержнями, по ширине - половине ширины ребра элемента, но не более 200 мм" для меня тайна великая есмь. Причем в СНиПе этот пункт формулируется практически также. Предполагаю, что это как-то связано с балками таврового сечения, но утверждать не буду.

Кстати, пора поговорить о поперечном армировании.

Поперечное армирование

п.8.3.9: "Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также с целью ограничения развития трещин, удержания продольных стержней в проектном положении и закрепления их от бокового выпучивания в любом направлении.

Поперечную арматуру устанавливают у всех поверхностей железобетонных элементов, вблизи которых ставится продольная арматура."

Суть этого требования в том, что поперечная арматура никогда не помешает. И даже если по расчету не требуется, тем не менее будет способствовать более равномерному распределению напряжений в сечениях ж/б элемента.

Согласно п. 8.3.10 "...Диаметр поперечной арматуры в вязаных каркасах изгибаемых элементов принимают не менее 6 мм.

В сварных каркасах диаметр поперечной арматуры принимают не менее диаметра, устанавливаемого из условия сварки с наибольшим диаметром продольной арматуры."

Требования данного пункта, на мой взгляд очевидны и дополнительных комментариев не требуют. В том смысле, что арматуру диаметром 5 мм трудно приварить к арматуре диаметром 30 мм.

Согласно п. 8.3.11: "В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует предусматривать установку поперечной арматуры с шагом не более 0,5 h0 и не более 300 мм.

В сплошных плитах, а также в часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм на участке элемента, где поперечная сила по расчету воспринимается только бетоном, поперечную арматуру можно не устанавливать.

В балках и ребрах высотой 150 мм и более, а также в часторебристых плитах высотой 300 мм и более, на участках элемента, где поперечная сила по расчету воспринимается только бетоном, следует предусматривать установку поперечной арматуры с шагом не более 0,75 h0 и не более 500 мм."

Тут тоже все более менее понятно и как бы уточнение п. 8.3.9.

А кроме того из этого пункта следует вывод, что даже если в сжатой зоне балки высотой более 150 мм по расчету продольная арматура не требуется, то по конструктивным требованиям ее следует установить. Иначе к чему вверху крепить поперечную арматуру, чтобы обеспечить удержание стержней в проектном положении при бетонировании и в процессе набора прочности бетона (имеются в виду сварные плоские каркасы)? При этом диаметр конструктивной продольной арматуры можно принимать в 1.5-2 раза меньше, чем расчетной продольной арматуры.

А в Пособии за этим следует следующий пункт (5.22): "Отогнутые стержни арматуры должны предусматриваться в изгибаемых элементах при армировании их вязаными каркасами. Отгибы стержней должны осуществляться по дуге радиусом не менее 10d. В изгибаемых элементах на концах отогнутых стержней должны устраиваться прямые участки длиной не менее 0,8lan, принимаемой согласно указаниям п.5.32, но не менее 20d в растянутой и 10d — в сжатой зоне.

Прямые участки отогнутых гладких стержней должны заканчиваться крюками.

Расстояние от грани свободной опоры до верхнего конца первого отгиба (считая от опоры) должно быть не более 50 мм.

Угол наклона отгибов к продольной оси элемента следует принимать в пределах 30 - 60°, рекомендуется принимать угол 45°."

Как выглядит такой отгиб, можно посмотреть все на том же рис. 401.1 г). А еще смысл этого пункта в том, что если вы делаете вязаный каркас, то обрыв арматуры, не доводимой до грани опоры, рассчитывать вовсе не обязательно. Достаточно выполнить требования данного пункта. И кроме того из этого пункта следует, что вязанные каркасы для балок с 2 стержнями в нижней растянутой зоне нежелательны, надежнее делать для балок сварные каркасы.

Согласно п. 8.3.14: "В элементах, на которые действуют крутящие моменты, поперечная арматура (хомуты) должна образовывать замкнутый контур."

Как правило крутящие моменты могут возникать в перемычках наружных стен и прочих балках, к которым нагрузка приложена не по центру тяжести сечения. А потому для таких элементов лучше использовать поперечную арматуру согласно указанному пункту, даже если расчет на действие крутящих моментов не проводился.

8.3.15 Поперечную арматуру в плитах в зоне продавливания в направлении, перпендикулярном сторонам расчетного контура, устанавливают с шагом не более 1/3 h0 и не более 300 мм. Стержни, ближайшие к контуру грузовой площади, располагают не ближе h0/3 и не далее h0/2 от этого контура. При этом ширина зоны постановки поперечной арматуры (от контура грузовой площади) должна быть не менее 1/5 h0.

Расстояния между стержнями поперечной арматуры в направлении, параллельном сторонам расчетного контура, принимают не более 1/4 длины соответствующей стороны расчетного контура.

8.3.16 Расчетную поперечную арматуру в виде сеток косвенного армирования при местном сжатии (смятии) располагают в пределах расчетной площади Ab,max (6.2.43). При расположении грузовой площади у края элемента сетки косвенного армирования располагают по площади с размерами в каждом направлении не менее суммы двух взаимно перпендикулярных сторон грузовой площади (рисунок 6.11).

По глубине сетки располагают:

- при толщине элемента более удвоенного большего размера грузовой площади - в пределах удвоенного размера грузовой площади;

- при толщине элемента менее удвоенного большего размера грузовой площади -; в пределах толщины элемента.

8.3.17 Поперечная арматура, предусмотренная для восприятия поперечных сил и крутящих моментов, а также учитываемая при расчете на продавливание, должна иметь надежную анкеровку по концам путем приварки или охвата продольной арматуры, обеспечивающую равнопрочность соединений и поперечной арматуры.

Данные пункты пока оставляю без комментариев.

Возможно со временем я для большего удобства пользования разобью данные требования по категориям типа: "требования при армировании плит и балок сварными каркасами из арматуры периодического профиля", "требования при армировании плит и балок вязаными каркасами". А может и будут отдельные категории для балок и для плит, но пока некогда.

doctorlom.com

Армирование железобетонных балок ненапрягаемой арматурой

Блок плитного пролетного строения под железную дорогу (рис. 6.16) имеет основную рабочую арматуру (1), воспринимающую растягивающие усилия при изгибе блока, которую ставят по расчету на прочность. Необходимую площадь арматуры обычно набирают из стержней периодического профиля d = 16–40 мм. С помощью отгибов (2) концы растянутой рабочей арматуры надежно закрепляют в сжатой зоне блока. Кроме того, отгибы уменьшают раскрытие наклонных трещин в бетоне, возникающих от действия главных растягивающих напряжений, и повышают сопротивление наклонных сечений поперечной силе. Не менее 1/4 стержней рабочей арматуры выполняют без отгибов и заводят за ось опирания блока, заканчивая их прямыми крюками (стержни № 5).

Размещение рабочей арматуры удобно показывать под поперечным сечением блока в виде таблицы, в которой каждая клетка содержит номер соответствующего стержня. По таблице вместе с продольным разрезом блока можно определить количество, форму и расположение стержней рабочей арматуры.

Под продольным разрезом блока приводят выноску из стержней, на которой указывают длину всех прямолинейных и криволинейных участков. Выноской руководствуются при изготовлении стержней.

Для сокращения числа номеров стержни рабочей арматуры располагают несимметрично относительно середины пролета. При этом стержни одного номера образуют отгибы в четырех местах по длине блока.

Хомуты (8), как и отгибы, служат для уменьшения раскрытия наклонных трещин и повышения прочности наклонных сечений, а также объединяют верхнюю и нижнюю арматуры блока в жесткий каркас, который после изготовления устанавливают в опалубку. Хомуты обычно изготовляют из круглой стали d = 8–12 мм. В одном поперечном сечении ставят несколько хомутов, каждый из которых охватывает три растянутых стержня (более пяти не допускается) в одном горизонтальном ряду арматуры. Вверху хомуты прикрепляют к стержням монтажной арматуры (9).

Рис. 6.16 – Армирование плитного пролетного строения

При нагрузке, действующей на блок неравномерно по ширине, может возникнуть изгиб его в поперечном направлении с появлением растянутой зоны, которую армируют стержнями распределительной арматуры (4).

Консоли плиты, изгибаемые в поперечном направлении, работают как балки, заделанные одним концом. Рабочую арматуру консолей (3) ставят у верхней грани, определяя расчетом количество и диаметр стержней, которые для правой и левой консолей могут быть общими. Консоли целесообразно армировать стержнями периодического профиля d = 10–16 мм. Аналогичную конструкцию имеет рабочая арматура бортиков и тротуарных консолей (5).

Стержни (3) и (5) армируют входящий угол между верхней гранью плиты и бортиком. Концы стержней перекрещиваются и имеют необходимую заделку в бетоне. В консолях, бортиках и тротуарных плитах необходима также распределительная арматура (6).

По нижней поверхности консолей и бортиков часто предусматривают противоусадочную арматуру из сетки (7), которая уменьшает раскрытие возможных трещин от усадки бетона. Кроме того, стержни этой арматуры служат рабочими в случае появления в консоли положительных изгибающих моментов от случайных ударов снизу или при действии инерционных сил во время перевозки и установки блока. Нерасчетная арматура (распределительная, монтажная, противоусадочная) имеет d = 8–10 мм.

Армирование плиты балластного корыта или проезжей части ребристых пролетных строений зависит от ее конструкции (плита, не имеющая разреза между ребрами, или консольная плита, например при Т–образных блоках без соединения плит на монтаже).

Неразрезная плита (рис. 6.17, а) в поперечном направлении работает на изгиб как балка, упруго защемленная в ребрах. Наибольшие изгибающие моменты могут возникнуть в сечениях А–А, Б–Б, В–В, необходимое количество рабочей арматуры в которых определяют расчетом.

В выноске указывают количество стержней рабочей арматуры на 1 пог. м плиты в направлении оси пролетного строения. Так, в сечениях А–А и Б–Б требуется по расчету поставить 10 стержней у верхней грани плиты, а в сечении В–В – 8 стержней у нижней грани. Часть стержней (№ 2 и 3) отгибают вверх для использования как в верхней, так и в нижней зонах. Одновременно это позволяет объединить арматуры плиты в жесткий каркас.

В плите, изгибающейся как пластинка, изгибающие моменты действуют не только в поперечном, но и в продольном направлении, поэтому необходимо предусматривать распределительную арматуру (стержни № 5 и 7).

Рис. 6.17 – Армирование плиты

В плите Т–образного блока со свободными краями рабочая арматура (стержни № 1 и 2) расположена у верхней грани (рис. 6.17, б). Изгибающие моменты уменьшаются от ребра к краям, поэтому часть стержней (№ 2) можно не доводить до края плиты, делая их короче.

Арматуру плиты изготовляют в виде сварных сеток на специальных машинах. Верхняя сетка СПВ состоит из стержней рабочей и распределительной арматур (стержни № 3), нижняя сетка СПН – из противоусадочных стержней № 4 и 5. Закругление также армировано сеткой СПЗ. Сетки увязывают в жесткий каркас с помощью монтажных стержней. Неразрезную плиту также можно армировать сварными сетками без перевода стержней из верхней зоны в нижнюю.

О назначении различных видов арматуры и о рекомендуемых ее диаметрах было сказано выше при рассмотрении армирования консолей плитных пролетных строений (см. рис. 6.16). Там же показано армирование бортиков и плит тротуаров.

Рабочую арматуру ребра располагают в нижней зоне (рис. 6.18). По мере уменьшения изгибающих моментов к опоре в соответствии с расчетом стержни рабочей арматуры отводят вверх, образуя отгибы, и закрепляют в сжатой зоне.

Рис. 6.18 – Армирование ребра

Ребро имеет стенку переменной толщины. От конца до сечения А–А форма ребра прямоугольная, а к середине пролета толщина стенки уменьшается. Отгибы рабочей арматуры не должны выходить за пределы бетона, поэтому в средней части блока до сечения А–А можно отгибать только стержни № 1, 2, 3, расположенные в двух средних вертикальных рядах.

Стенку армируют сварными сетками (1), состоящими из вертикальных стержней № 10, называемых хомутами, и стержней № 8 продольной арматуры. Продольную арматуру ставят для уменьшения раскрытия вертикальных трещин, образующихся в растянутой зоне ребра и стянутых в нижней части рабочей арматурой (армирование диафрагм и зоны опирания ребра на опорную часть не показаны).

Диафрагмы между ребрами, не стыкуемые при монтаже, армируют сетками из вертикальных и горизонтальных стержней. Горизонтальные стержни должны иметь хорошую заделку в ребрах, а вертикальные – в верхней плите.

Рассмотрим некоторые общие принципы выбора расположения стержней в бетоне при проектировании.

Рабочую арматуру располагают в бетоне одиночными стержнями (рис. 6.19, а), пучками по два–три стержня (рис. 6.19, б, в) или (в арматурных сварных каркасах) вертикальными рядами стержней, соединенных сварными швами (рис. 6.19, г, д).

Рис. 6.19 – Расположение рабочей арматуры в бетоне

При выборе расположения рабочей арматуры прежде всего надо обеспечить свободный проход бетона между стержнями или пучками стержней при изготовлении элемента, поэтому необходимо соблюдать минимальные расстояния в свету между стержнями и между стержнями и опалубкой. Применяемые для уплотнения бетона вибраторы с гибким валом имеют диаметр рабочего органа 51–76 мм, в связи с чем между вертикальными рядами арматуры желательно оставлять один–два промежутка шириной 6–8 см; остальные промежутки должны быть не менее 5 см.

Расстояние в свету между стержнями рабочей арматуры и опалубкой (защитный слой) принимают не менее 3 см. для обеспечения свободного прохода бетона и надежной защиты рабочей арматуры от коррозии во время эксплуатации сооружения. С другой стороны, защитный слой не должен быть больше 5 см, так как при большой толщине в неармированном слое бетона могут развиваться усадочные или силовые трещины.

Армирование железобетонных пролетных строений должно обеспечивать воспринятие растягивающих напряжений в сечениях элементов в предположении, что бетон в растянутой зоне не работает. При этом раскрытие трещин в бетоне, если они появятся, не должно превосходить величины, при которой снижается долговечность сооружения. В изгибаемых балках у середины пролета могут возникать трещины в нижней части сечения за счет действия нормальных растягивающих напряжений при изгибе. Эти трещины имеют вертикальное направление. Ближе к опорам могут появляться наклонные трещины от действия главных растягивающих напряжений, причем угол наклона увеличивается от середины пролета к опорам до 45°.

Сами трещины в растянутой зоне бетона не опасны. Их учитывают в расчете, причем прочность, выносливость и жесткость железобетонных конструкций обеспечиваются, несмотря на наличие трещин. Опасным является увеличение раскрытия трещин, так как при значительной ширине в трещины может попасть вода, вызывающая ржавление арматуры или выщелачивание бетона. Предельная ширина трещин, при которой они не представляют опасности в отношении долговечности моста, составляет 0,2 мм.

В результате многократно повторного приложения временной нагрузки ширина появившихся трещин постепенно возрастает за счет потери сцепления арматуры с бетоном на участке между трещинами.

При одинаковом напряжении в арматуре раскрытие трещин увеличивается, если трещины будут появляться на большем взаимном расстоянии. Для уменьшения расстояния между трещинами необходимо увеличивать сцепление между арматурой и бетоном и сокращать площадь растянутой зоны бетона (повышать насыщение растянутой зоны арматурой).

Сцепление арматуры с бетоном можно увеличить применением стержней меньшего диаметра, так как при этом увеличивается их суммарный периметр. Так, один стержень d = 42 мм. имеет такую же площадь поперечного сечения, что и три стержня d = 24 мм, но периметр последних больше в 1,7 раза. Даже при расположении трех стержней плотным пучком периметр его значительно больше периметра одного стержня той же площади. Резкого повышения сцепления достигают применением арматуры периодического профиля вместо гладкой.

Для увеличения насыщения растянутой зоны бетона арматурой следует назначать размеры растянутой зоны минимально необходимыми по условиям размещения арматуры с учетом обеспечения качественного бетонирования этой зоны.

При армировании ребра плоскими сварными каркасами (рис. 6.20) стержни сваривают между собой (рис. 6.19, г), арматуру ребра составляют из набора каркасов, имеющих отгибы в разных местах по длине балки. Это дает более компактное расположение арматуры; плечо внутренней пары сил при той же высоте сечения увеличивается, поэтому несколько уменьшается расход арматуры. Часто можно обойтись без развития нижнего пояса ребра, благодаря чему упрощается форма блоков и уменьшается расход бетона.

Рис. 6.20 – Плоский сварной каркас

Недостаток арматуры в виде сварных каркасов – большой объем сварочных работ, выполняемых в основном вручную. Кроме того, возможно появление продольных трещин на нижней поверхности ребра, так как бетон разбит рядами арматуры на вертикальные слои, плохо связанные друг с другом. Для улучшения связи между слоями бетона, расположенными между вертикальными рядами арматуры, в них через три–четыре стержня следует оставлять просвет, равный диаметру стержня (рис. 6.19, д). Достаточность этого проверяют расчетом конструкции на трещиностойкость.

В местах перегиба стержень, стремясь выпрямиться, оказывает давление на бетон. Во избежание смятия бетона и концентрации напряжений в арматуре необходимо устраивать перегибы стержней по окружности достаточно большого радиуса (12d). В местах, где рабочая арматура не очень напряжена, например на концевых участках балок, можно ограничиться перегибом с радиусом 3d.

При размещении отгибов надо следить, чтобы на участке, где их ставят по расчету, в любом сечении, нормальном к оси балки, был по крайней мере один отгиб. Если поставить хомуты, достаточные по расчету для прочности и трещиностойкости балки, то отгибов можно не делать. В этом случае в местах обрыва стержней возникают концентраторы растягивающих напряжений в бетоне. Чтобы ослабить их влияние, необходимо распределять обрывы по длине.

Стыки растянутой арматуры осуществляют при помощи сварки. При стыковании стержней до постановки в арматурные каркасы лучшие результаты дает контактная сварка встык методом оплавления, причем для конструкций железнодорожных мостов, рассчитываемых на выносливость, следует применять механическую зачистку шва для уменьшения концентрации напряжений. Стыки арматуры, устраиваемые после постановки стержней в каркасы или при монтаже сборных конструкций, если арматура растянута и подвержена значительному воздействию временной нагрузки, рекомендуется выполнять ванным способом (рис. 6.21).

Рис. 6.21 – Стыкование арматуры

При значительных размерах растянутой зоны недостаточно поставить расчетное количество арматуры у растянутого волокна. Для предупреждения значительного раскрытия трещин следует армировать растянутую зону бетона по всей ее высоте. Для этого стенку снабжают продольной арматурой d = 8–14 мм, располагая ее на 1/3 высоты через 10–12d.

При проектировании нужно иметь в виду, что растянутая зона бетона может возникнуть там, где появляются местные напряжения от сосредоточенных усилий, а также неучтенные расчетом растягивающие напряжения, например при действии отрицательных моментов в плите балластного корыта над диафрагмами. Такие места следует армировать для предотвращения появления или уменьшения раскрытия трещин, причем направление арматуры необходимо выбирать так, чтобы она пересекла возможные трещины под углом, по возможности близким к 90°.

Основное назначение хомутов в балках – обеспечение прочности по наклонным сечениям. Количество хомутов на участках, где действуют значительные поперечные силы (у опор), определяют расчетом.

На участках, где поперечные силы невелики и хомуты по расчету не требуются, их ставят конструктивно. При этом каждый хомут должен охватывать в одном ряду не более пяти растянутых или трех сжатых стержней, а расстояние между хомутами по длине блока не должно превышать 50 см. или 3/4 высоты сечения.

В местах действия значительных сжимающих напряжений может произойти разрушение бетона – появление трещин, направленных вдоль сжимающего усилия. Эти трещины возникают за счет поперечных деформаций бетона, для сдерживания которых и предупреждения появления трещин можно поставить так называемую косвенную арматуру. Эту арматуру, применяемую в виде сеток, хомутов или спиралей, располагают так, чтобы при поперечных удлинениях бетона в ней возникали растягивающие усилия.

Защитный слой бетона в свету для хомутов и нерасчетной арматуры должен иметь толщину не менее 1,5 см.

Не допускается армировать входящие углы перегибом стержней рабочей арматуры по очертанию угла. В этом случае следует продолжать прямолинейные стержни рабочей арматуры и делать их перекрещивающимися, располагая в разных вертикальных плоскостях (рис. 6.22). Отрыв защитного слоя может быть вызван потерей устойчивости сжатых арматурных стержней. Для предупреждения этого применяют хомуты, расстояние между которыми в изгибаемых элементах не должно быть более 20 см. Если сжатая грань элемента имеет выпуклое очертание, то сечение хомутов должно быть проверено на полную величину радиального усилия отрыва.

Рис. 6.22 – Армирование входящего угла

Арматура всего блока должна быть связана хомутами в достаточно жесткий каркас с обеспечением проектного положения стержней при бетонировании. Хомуты прикрепляют к верхней и нижней арматуре. В ряде случаев для образования жесткого каркаса необходима дополнительная монтажная арматура.

vse-lekcii.ru

Если в многопролетной балке не достаточно верхней арматуры?

Вот еще один очень интересный вопрос для расширения понимания работы железобетона.

В каких ситуациях обычно встречается случай недоармирования?

1) Ошибка в расчете или в чертеже – обычно просто не хватает площади арматуры, чтобы справиться с возникающими в балке усилиями.

2) Человек, делающий балку, просто не знал, что в неразрезной балке над опорой нужно устанавливать арматуру. В таком случае арматуры над опорой просто нет или есть конструктивные два стержня – чтобы хомуты держались; а еще эта арматура может прерываться над колонной, а это то же самое, как если бы ее просто не было.

Давайте же рассмотрим ситуацию, когда арматуры в верхней зоне над опорой слишком мало. Какие этапы переживает балка?

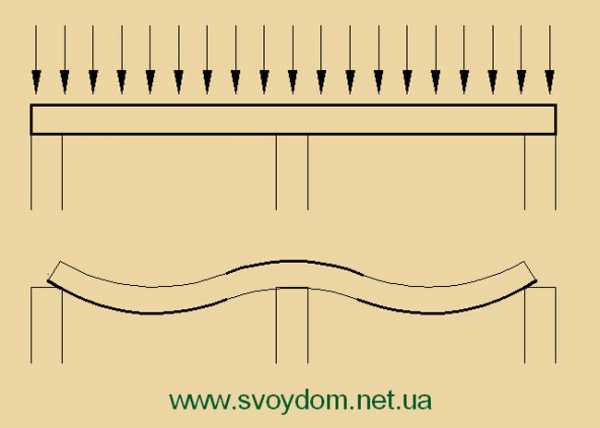

Этап 1. В бетоне под воздействием нагрузки балка изгибается.

Над средней опорой она выгнута вверх (так как опора сопротивляется давлению), в пролетах – прогиб вниз, на крайних опорах – поворот за счет шарнирного опирания. При этом изгибающий момент, возникающий в балке, растягивает верхнюю надопорную зону (выделена жирным), нижняя же зона в балке над опорой сжата.

Чтобы хорошо представить работу балки над опорой, можно взять прямоугольный ластик, положить его на карандаш и попытаться нажать на него по бокам.

Мне было жалко ластик, но если жать и жать, ластик бы треснул примерно так, как подрисовано на фото желтым.

Но ластик – резиновый, он упругий и хорошо гнется. А железобетон – достаточно жесткий материал, состоящий из двух компонентов: бетона (хрупкого материала, который не выносит растяжения, но отлично работает на сжатие) и арматуры (достаточно упругого материала, хорошо воспринимающего растягивающие усилия. Вместе арматура и бетон могут работать как на сжатие, так и на растяжение. Но нужно всегда помнить: в растянутых зонах усилия растяжения воспринимает именно арматура.

Итак, балка у нас изогнулась над опорой, верхняя ее часть испытывает растяжение. Если при этом арматуры достаточно (расчетчик определил максимальные усилия и подобрал для армирования такое количество стержней, которое выдержит это усилие без разрушения), то деформации железобетона дойдут до положенной при этой нагрузке величины и остановятся (на самом деле величина этих деформаций несколько миллиметров, не более). И балка будет спокойно лежать под этой нагрузкой в течение всей жизни здания, арматура с бетоном будут работать в связке, как единое целое.

А если арматуры недостаточно? Тогда наступит следующий этап.

Этап 2. Раскрытие трещин.

Небольшое раскрытие трещин (меньше 0,4 или 0,3 мм) допускается нормами (правда, не для всех конструкций). Эти трещины не заметны глазу, совсем без них запроектировать конструкцию слишком затратно да и не нужно. А с ними железобетон продолжит работать без проблем. Но вот если арматура не подхватывает на себя усилия, трещины в железобетоне начинают раскрываться сильнее, чем это допустимо. Доходит до того, что трещину от раскрытия удерживает только арматура.

Пока арматура держит усилие, трещина сильно не раскроется. Но, к сожалению, арматура может терпеть, терпеть, а потом лопнуть. Обычно лопается сначала один стержень, угловой. Затем никуда не исчезнувшее усилие распределяется по оставшимся стержням (на каждый при этом нагрузка увеличивается), лопается следующий стержень и так далее – до полного разрушения арматуры.

А когда трещина разрывает балку полностью, наступает следующий этап.

Этап 3. Балка из многопролетной неразрезной превращается в несколько однопролетных шарнирно опертых балок.

Да, именно так. Трещина над опорой не всегда приводит к разрушению конструкции. Трещина – это по сути шарнир, возникший по несчастью. И если повезло, и она прошла не по краю колоны, а посередине, на этом разрушение может закончиться. А может и нет. Но обо всем по порядку.

Итак, рассмотрим на примере двухпролетной балки (хотя количество пролетов значения не имеет). Трещина возникла, арматура (если она была) лопнула, и мы получили две однопролетные балки, шарнирно опертые на колонны.

Балочки эти изгибаются по всей длине, работает только нижняя арматура, верхняя нам уже не нужна. И здесь главный вопрос: а выдержит ли нижняя арматура работу в новой расчетной схеме?

Запомните: пролетный момент (а значит и деформации, и напряжения в арматуре) в однопролетной балке всегда больше, чем в многопролетной неразрезной.

Для наглядности обращусь к формулам и эпюрам.

Пусть у нас будет два пролета по 3 м, нагрузка на погонный метр балки 2 т/м.

Для однопролетной балки формула максимального пролетного момента М = ql²/8.

Для двухпролетной балки формулы моментов: М = 9ql²/128 (в пролете) и М = ql²/8 (на опоре).

Посчитаем, что у нас получится:

  • однопролетная балка: М = 2∙3²/8 = 2,25 т∙м;
  • двухпролетная балка: М = 9∙2∙3²/128 = 1,27 т∙м (в пролете) и М = 2∙3²/8 = 2,25 т∙м (на опоре).

Как видите, в неразрезной двухпролетной балке максимальный момент не больше, чем в однопролетной, зато этот максимум сместился с пролета на опору, а вот в пролете момент в неразрезной балке значительно меньше. Раз меньше момент в пролете, значит меньше и изгиб, меньше раскрытие трещин, меньше армирование.

Но вернемся к нашему наблюдению за работой конструкции.

Итак, балка из неразрезной многопролетной за счет возникновения трещин превратилась в несколько однопролетных шарнирно опираемых балок. Над опорами всем моменты тут же исчезли. Но пролетный момент в этих балках (как мы убедились выше) тут же резко вырос. И главный вопрос здесь: а выдержит ли сечение балки и ее нижняя арматура возросший момент?

Если выдержит, значит разрушение на этом остановится.

Если не выдержит, значит наступит следующий этап.

Этап 4. Разрушение балок в пролете под воздействием возросшего изгибающего момента.

И здесь балки пройдут все стадии: сначала прогнутся, потом в них раскроются трещины, когда трещины дойдут до арматуры, напряжение начнет разрывать ее, потом арматура поочереди лопнет, трещина стремительно раскроется до самого верхнего сечения и балка обрушится.

Весь этот процесс из описанных четырех этапов может произойти очень быстро. Но не всегда сразу после строительства. Просто приходит момент, когда нагрузка становится сильнее балки. Маленькая трещинка снежным комом начинает расти и запускает все этапы. И хорошо, если все закончится на третьем и не дойдет до четвертого.

Небольшая хитрость, которая может помочь в случае недоармирования балки.

Если вдруг многопролетная балка оказалась без верхней арматуры (не такой уж редкий случай), не нужно ждать разрушения. Но и спешить демонтировать или усиливать опасную конструкцию тоже не всегда нужно. Особенно если она еще не нагружена по полной да и пролеты не большие. Можно временно подпереть балку (грамотно, конечно) и провести анализ ее армирования.

Алгоритм анализа недоармированной в верхнем сечении балки:

  1. Принимаем, что балки у нас однопролетные шарнирно опертые (сколько пролетов, столько балок) и выполняем расчет каждой такой балки.
  2. Сравниваем результаты расчета с реальным армированием балки: достаточно ли для однопролетных балок установленной нижней арматуры?
  3. Принимаем решение с учетом результатов предыдущего пункта:
    1. Если нижней арматуры не достаточно, значит балка рано или поздно пройдет все этапы разрушения – с первого по четвертый. Решение: нужно производить усиление балки.
    2. Если нижней арматуры достаточно, значит разрушение балки остановится на этапе 3 и в пролет не пойдет. Решение: выполнить организованное разделение балки на однопролетные путем пропилов в ней над опорами (если разрушению не определить место, трещина может возникнуть не посередине опоры, а ближе к одному из краев, тогда глубины опирания одной из балок может не хватить, поэтому нужно показать балке, где будет трещина).

Как видите, всегда можно найти выход, и не всегда это банальное усиление. Иногда чтобы спасти конструкцию, можно просто чуток подразрушить ее, тем самым введя шарнир и изменив расчетную схему.

Желаю вам работать с минимумом ошибок и вовремя их исправлять!

class="eliadunit">
Добавить комментарий

svoydom.net.ua

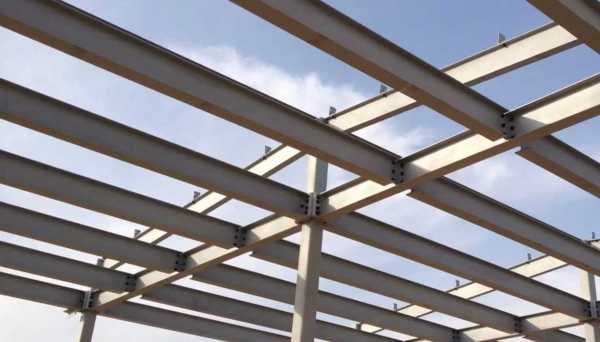

Стыковка двутавровых балок: как правильно стыковать узлы двутавра

При строительстве многоэтажных зданий промышленного и гражданского назначения с большими пролетами, колоннами, массивными фермами используют двутавровые балки. В процессе монтажа их требуется стыковать друг с другом и другими строительными элементами. Монтажные стыки двутавровых балок, которые должны быть практически равнопрочными с телом металлопроката, выполняются сваркой или с помощью крепежных элементов. На строительной площадке изготавливать их сложнее, чем в заводских условиях, из-за необходимости четкого позиционирования и усиления стыковочных узлов.

Особенности стыкования двутавровых балок

Основной вариант использования фасонного проката с сечением Н-образной формы – в качестве элементов балочных клеток. Соединение балок в таких конструкциях осуществляется в горизонтальной плоскости или опиранием сверху.

В месте опирания для конца двутавра создают опорные ребра жесткости. Они служат для распределения и передачи нагрузки от двутаврового проката – опоре.

Особенности выполнения сварных соединений

Надежным способом создания узлов стыковки балок с двутавровым профилем является сварка. При выполнении сварки встык обязательно проводится контроль качества шва. Чаще всего для повышения надежности узла используют усиливающие накладки.

Один из вариантов удлинения двутавровой балки – приварка профильного проката с двух сторон к прокладке по периметру двутаврового профиля. Разделка кромок не требуется.

Второй способ – соединение двутавровых балок встык с последующей наваркой четырех укрепляющих накладок, подбор формы которых зависит от положения двутавра в пространстве. Накладки приваривают на каждую полку и на каждую сторону стенки.

Этапы производства работ:

  • На кромках двутавра изготавливают скос, обеспечивающий хороший провар шва.
  • Готовят накладки из листовой стали. Укрепляющие элементы прямоугольной формы, привариваемые на полки, должны иметь ширину полок, на стенку – высоту стенки.
  • Накладки укладывают на шов, приваривают их по периметру, прижимая с помощью струбцины. Для удобства проведения работ накладки на стенку делают ромбовидными. Главное требование – накладка должна иметь форму, симметричную относительно продольной оси двутавра.

Сварка двутавровых балок с использованием накладок и прокладок применяется для создания конструкций, не подвергаемых значительным нагрузкам. Это связано с тем, что швы, по которым привариваются эти укрепляющие элементы, являются концентраторами напряжений. Еще одна проблема сварных швов – быстрое старение. Для борьбы с этим негативным явлением применяют грунтовочные составы.

Сварку выполняют при зафиксированном положении балок. Для этого их укладывают на жесткие основания, чаще всего – на специализированные стеллажи-фундаменты.

Особенности выполнения болтовых соединений

Для определения способа, как правильно стыковать элементы конструкции из двутавра, необходимо точно знать особенности эксплуатации объекта. Разъемный вид стыкования двутавровой балкиобычно применяется при монтаже конструкций, которые планируется несколько раз демонтировать и монтировать вновь. Выполняется с использованием накладок, имеет преимущества и недостатки.

Плюсы болтового соединения

  • Относительная простота сборки, которую могут выполнить рабочие с невысоким уровнем квалификации.
  • Отсутствие остаточных напряжений, имеющихся в сварном шве.
  • Более простые мероприятия по проверке качества соединений, по сравнению с проверкой сварного шва.
  • Отсутствие необходимости привлечения к работе квалифицированных сварщиков.
  • Стойкость к ударным и вибрационным нагрузкам. Однако в сложных эксплуатационных условиях может потребоваться периодическая подтяжка крепежа.

Недостатки этого метода – более высокая (по сравнению со сваркой) трудоемкость и металлоемкость из-за необходимости использовать дополнительные усиливающие элементы, постепенное коррозионное разрушение крепежа, изготовленного из «черных» сталей.

Комбинированное стыкование двутавровых балок

Для создания крупногабаритных пролетов применяют способ комбинированного соединения двутавров, сочетающий стыкование на болтах и сварку. Порядок проведения работ:

  • соединение балок с помощью накладок и резьбового крепежа из высокопрочной стали;
  • сварка поясов;
  • закрытие технологических окон с помощью накладок и прокладок.

www.navigator-beton.ru

Рис. 84. расположение продольной арматуры в поперечном сечении балки а сварная арматура; б вязаная арматура

Рис. 84. Расположение продольной арматуры в поперечном сечении балки

а - сварная арматура; б - вязаная арматура

3.95. Расстояния в свету между отдельными стержнями продольной вязаной арматуры, а также между продольными стержнями соседних сварных сеток должны приниматься не менее наибольшего диаметра стержней и не менее для нижней арматуры 25 мм, а для верхней арматуры - 30мм.

Максимальное число продольных стержней одинакового диаметра, которое можно расположить в одном ряду по ширине поперечного сечения балки, дано в табл. 28.

При расположении нижней арматуры более чем в два ряда по высоте сечения расстояния между стержнями, расположенными в третьем и следующих рядах, должны приниматься не менее 50 мм. Расположение сварной и вязаной арматуры в сечении балок показано на рис. 84.

Таблица 28

Ширина сечения балки, мм

Арматура в сечении балки

Максимальное число продольных стержней одинакового диаметра, размещаемых в одном ряду балки при диаметре стержней, мм

12

14

16

18

20

22

25

28

32

36

40

150

Верхняя

3

3

3

2

2

2

2

2

-

-

-

Нижняя

3

3

3

3

3

2

2

2

-

-

-

200

Верхняя

4

4

4

4

3

3

3

3

2

-

-

Нижняя

5

4

4

4

4

3

3

3

2

-

-

300

Верхняя

-

-

6

6

5

5

5

4

4

3

3

Нижняя

-

-

7

6

6

5

5

5

4

3

3

400

Верхняя

-

-

-

-

7

7

6

6

6

5

4

Нижняя

-

-

-

-

8

8

7

6

6

5

4

500

Верхняя

-

-

-

-

9

9

8

8

7

6

6

Нижняя

-

-

-

-

10

10

9

8

7

6

6

3.96. В ребрах сборных панелей, настилов, часторебристых перекрытий и т.п. шириной 150 мм и менее, а также в отдельных балках шириной сечения 150 мм и менее при условии, что эти ребра и балки рассчитаны на равномерно распределенную нагрузку (не превосходящую 400 кгс/м2) и не рассчитаны на кручение, допускается установка в пролете и доведение до опоры одного продольного рабочего стержня или установка одной сетки типа «лесенка». В балках шириной более 150 мм число продольных рабочих стержней, устанавливаемых в пролете и доводимых до опоры, должно быть не менее двух.

В балках с вязаной арматурой и четырехсрезными хомутами следует устанавливать в пролете и доводить до опоры не менее четырех стержней. Схемы армирования поперечных сечений балок сварным и вязаными каркасами приведены на рис. 85.

Рис. 85. Схемы армирования сечений балок

а - вязаной арматурой, двухсрезными хомутами; б - то же, четырехсрезными хомутами; в - сварной арматурой

Нижнюю арматуру, которая доводится до крайних свободных опор балок, следует заводить за грань опоры на длину анкеровки в соответствии с п. 2.42 настоящего Руководства.

3.97. С целью экономии арматурной стали в балках, армированных сварными каркасами, часть стержней пролетной арматуры сверх их, которые следует довести до опоры, рекомендуется обрывать в пролете, не доводя их до опор. Места обрывов стержней определяются расчетом.

В балках, армированных вязаными каркасами, стержни пролетной арматуры, если их число больше двух при двухсрезных хомутах и больше четырех при четырехсрезных хомутах, не обрываются, но могут отгибаться на опоры.

3.98. Армирование второстепенных балок сварными каркасами рекомендуется выполнять по рис. 86, а вязаными - по рис. 87.

Рис. 86. Армирование второстепенных монолитных балок сварными сетками

а - крайние опоры; б - средняя опора; в - деталь установки стыкового стержни при рабочей арматуре из круглых гладких стержней; г - то же, из стержней периодического профиля; 1 - второстепенная балка; 2 - главная балка; 3 - пролетная арматура второстепенной балки; 4 - опорная сетка второстепенной балки; 5 - стыковой стержень диаметром dс; 6 - пролетная арматура главной балки; t1 - по расчету, но не менее 1/3l; t2 - по расчету, но не менее 1/4l

Рис. 87. Армирование второстепенных монолитных балок отдельными стержнями

а - крайние опоры; б - средняя опора; t1 - по расчету, но не менее 1/3l; t2 - по расчету, но не менее 1/4l

Длина пролетных сварных каркасов второстепенных балок назначается равной размеру пролета в свету, а за грань опор заводятся специальные стыковые стержни. Стыковые стержни должны быть предусмотрены на промежуточных опорах второстепенных балок, а также на крайних опорах этих балок, если крайней опорой является главная балка или прогон, связанные с второстепенной балкой монолитно. Эти стержни устанавливаются на уровне стержней пролетной рабочей арматуры балок и число их должно соответствовать количеству пролетных сеток. Диаметр стыковых стержней должен быть не менее, 10 мм и не менее половины диаметра рабочего стержня сетки. Общая площадь сечения этих стержней, кроме того, должна быть не менее минимального процента армирования сечения балки на опоре.

Стыковые стержни, если они периодического профиля, заводятся за грань опоры в пролет не менее чем на 15, а если стержни гладкие, то к 15d необходимо прибавить один шаг поперечных стержней второстепенных балок и плюс 50 мм.

Если на опоре нужна сжатая арматура, сечение стыковых стержней назначается по расчету и они заводятся за грань опоры в пролет на длину стыка внахлестку для сжатых стержней в соответствии с п. 2.46 настоящего Руководства.

Стержни нижней вязаной арматуры монолитных балок (рис. 87) в случаях, когда в опорных сечениях нижняя арматура по расчету не требуется, рекомендуется заводить за грань промежуточной опоры не менее чем на длину lан для растянутых стержней в сжатом бетоне (см. п. 2.40 настоящего Руководства).

Если нижняя арматура на промежуточной опоре учитывается в расчете как сжатая или растянутая, то стык стержней смежных пролетов осуществляется в соответствии с указаниями по устройству стыков арматуры внахлестку без сварки (п. 2.46 настоящего Руководства), при этом в одном сечении могут осуществляться стыки всех доведенных до опоры стержней.

3.99. На крайних опорах второстепенных балок, монолитно связанных с железобетонными прогонами, следует предусматривать верхнюю арматуру площадью сечения не менее 1/4 площади сечения арматуры в примыкающем пролете (рис. 86, а и 87, а). Стержни этой арматуры следует заводить в пролет на 1/6 пролета балки в свету и заделывать на опоре в соответствии с требованиями п. 2.40 настоящего Руководства.

3.100. На крайних, заделанных в стену (кирпичную и т.п.) опорах балки для восприятия возможного момента защемления должна предусматриваться верхняя арматура, которую можно назначать в виде специальных стержней, но, как правило, здесь достаточно имеющейся монтажной арматуры. При армировании отдельными стержнями монтажную арматуру следует поэтому всегда заводить за грань опоры на длину lан в соответствии с п. 2.40 (рис. 87, а), а в сварных сетках при выполнении монтажной арматуры из гладких стержней должны выполняться условия п. 2.42 (рис. 86, а) настоящего Руководства.

3.101. На промежуточных (средних) опорах многопролетных неразрезных второстепенных монолитных балок верхняя арматура задается расчетом. Места обрыва стержней этой арматуры следует, как правило, назначать также по расчету, причем в одном сечении разрешается обрывать не более трех стержней при двухсрезных хомутах и не более четырех при четырехсрезных хомутах. При действии на балку временной равномерно распределенной нагрузки, не превышавшей утроенной постоянной, можно половину (по площади) верхних стержней заводить за грань опоры в смежный пролет на 1/3 пролета в свету, а половину - на 1/4 (рис. 86, б и 87, б). В многопролетных балках с разными пролетами, отличающимися друг от друга не более чем на 20 %, места обрыва стержней во всех пролетах назначают одинаковыми (по большему пролету), а при различии в пролетах более 20 % стержни в меньший пролет заводят на длину, определенную по смежному пролету (большему). В случае если малый пролет находится между двумя большими, следует протягивать из смежных пролетов через весь малый пролет поверху не менее двух опорных стержней, даже если они не требуются по расчету.

3.102. Отрицательные моменты на промежуточных опорах многопролетных неразрезных балок иногда требуют усиления ребра нижней сжатой арматурой. При необходимости (по расчету) такого усиления конструирование этого участка балки рекомендуется выполнить следующим образом:

а) при армировании сварными сетками устанавливаются стыковые стержни в соответствии с п. 3.98 настоящего Руководства;

б) при армировании отдельными стержнями:

если необходимое сечение сжатой арматуры не превышает сечения стержней, доводимых до опоры из каждого пролета в отдельности, то стержни эти стыкуются на опоре внахлестку без сварки, причем стык осуществляется в одном сечении, а длина нахлестки принимается в соответствии с п. 2.46 настоящего Руководства;

если сечение доводимой до опоры пролетной арматуры недостаточно, то следует выполнять ее стык внахлестку и добавлять коротыши, площадь сечения которых назначается по расчету. Коротыши запускаются в каждый пролет на 1/6l от оси опоры пли на 1/8l от грани опоры (берется большая величина).

3.103. Армирование опор главных балок монолитных перекрытий сварной арматурой рекомендуется выполнять специальными вертикальными сетками по типу, показанному на рис. 88.

Схема армирования главных балок отдельными стержнями аналогична схеме армирования второстепенных балок, показанной на рис. 87.

refdb.ru
