Пороховые строительные пистолеты

–  Пороховые строительные пистолеты (Россия)

–  Пороховые строительные пистолеты Spit (Франция)

Компания SPIT является одним из лидеров на французском рынке высокотехнологичных крепежных изделий и инструментов. Компания постоянно внедряет инновационные технологии, совершенствуя свою продукцию, и работает над множеством научно-исследовательских проектов. Пороховые строительные пистолеты Spit легки в обслуживании, надежны и удобны в применении.

  • Пороховой строительный пистолет Spit P60 32 444 р. Энергия выстрела: 280 Дж
    Калибр: 6,3/10
    Материал: бетон, сталь
    Вес: 2,2 кг
  • Пороховой туннельный строительный пистолет SPIT P45 47 813 р. Энергия выстрела: 320 Дж
    Калибр: 6,3/10
    Материал: бетон, тоннельные сегменты
    Вес: 2,1 кг
  • Пороховой автоматический строительный пистолет Spit P370 SPITFIRE 36 870 р. Энергия выстрела: 340 Дж
    Длина гвоздя: 15-60 мм
    Материал: бетон, сталь
    Вес: до 3,2 кг
  • Пороховой однозарядный строительный пистолет SPIT P230 88 332 р. Энергия выстрела: 520 Дж
    Калибр: 6,3/16
    Материал: сталь от 3 мм
    Вес: 3,2 кг
  • Пороховой многозарядный пистолет SPIT P525L 373 590 р. Энергия выстрела: 520 Дж
    Калибр: 14 мм
    Материал: сталь от 3 мм
    Вес: 9 кг
  • Пороховой автоматический строительный пистолет Spit P560 90 028 р. Энергия выстрела: 520 Дж
    Калибр: 6,3/16
    Материал: сталь от 6 мм
    Вес: до 4,7 кг

–  Пороховые строительные пистолеты Walte (Тайвань)

Компания «Walte Machine» основана в 1981 г. специалистами из области стрелкового оружия. Сейчас это крупный производитель порохового инструмента. Одно из направлений деятельности компании — производство монтажных пороховых пистолетов высокого качества. Пороховые строительные пистолеты Walte выполнены из прочного материала и безопасны в применении.

  • Пороховой монтажный пистолет WALTE PT 355 Вид крепления: дюбель-гвозди
    Калибр: 6,8×11 мм
    Материал: бетон, металл, дерево, кирпич
    Вес: 2,4 кг
  • Пороховой монтажный пистолет WALTE CT 655 Вид крепления: дюбель-гвозди
    Калибр: 6,8×11 мм
    Материал: бетон, металл, дерево, кирпич
    Вес: 1,9 кг
  • Пороховой монтажный пистолет WALTE PT 950A Вид крепления: дюбель-гвозди
    Калибр: 6,8×11 мм
    Материал: бетон, металл, дерево, кирпич
    Вес: 2,3 кг
  • Пороховой монтажный пистолет WALTE PT 450V Вид крепления: дюбель-гвозди
    Калибр: 6,8×11 мм
    Материал: бетон, металл, дерево, кирпич
    Вес: 3,2 кг

www.spt-komplekt.ru

Пистолет строительный и его применение

Пистолет строительный является незаменимым инструментом, широко применяемым при многих строительно-монтажных работах. Фактически это удобная, а главное быстрая альтернатива сверлению отверстий в высокопрочных основаниях под различный крепеж. Нужно всего лишь нажать на курок, чтобы гвоздь вошел в толщу материала.

Особенности и область применения

Пистолет строительный предназначен для забивания дюбель-гвоздей в бетон, железобетон, кирпич, камень, сталь и другие твердые поверхности.

По своему виду инструмент похож на обыкновенный пистолет или небольшого размера отбойный молоток. Он используется при монтаже электротехнического и вентиляционного оборудования, различных трубопроводов, при кровельных, сантехнических и многих других строительно-монтажных работах. Принцип действия его основан на применении специальных патронов, гильзы которых окрашены в разный цвет, обозначающий уровень заряда.

Строительный пистолет для дюбелей достаточно прост в использовании. Благодаря своей маневренности (ему не нужен источник энергии) он обеспечивает монтаж креплений в самых труднодоступных местах, невзирая на любые погодные условия.

Принцип действия

Все манипуляции с использованием этого инструмента выполняют по технологии прямого монтажа. Работает строительный пистолет для дюбелей очень просто: следует лишь нажать на курок, и через пару секунд получите желаемый результат – дюбель пристреливается к основанию надежно и очень прочно. Это происходит благодаря тому, что в процессе выстрела, проходя по «стволу» пистолета, дюбель сильно нагревается за счет пороховой массы в патроне.

Достоинства и недостатки

Работа с этим пистолетом в некоторых случаях представляет опасность и сложность, например, если её выполняют на большой высоте или при трудоемких процессах. Причем в любом случае требуется наличие физической силы и сноровки.

Но эти моменты не умаляют тех достоинств, которыми обладает пистолет строительный:

  • прочность и надежность крепежа;
  • высокая производительность работ;
  • возможность монтажа в труднодоступных местах.

Существенным недостатком является высокая стоимость инструмента. Но приобретя его один раз, вы можете пользоваться им долгие годы.

Виды строительных пистолетов

В зависимости от того, какой используется энергоноситель, пистолет делят на три вида:

  • пневматический;
  • газовый;
  • пороховой.

Каждый из этих видов имеет блокировку, предохраняющую от случайного выстрела. Это снижает риск травматизма, обеспечивая безопасность использования инструмента.

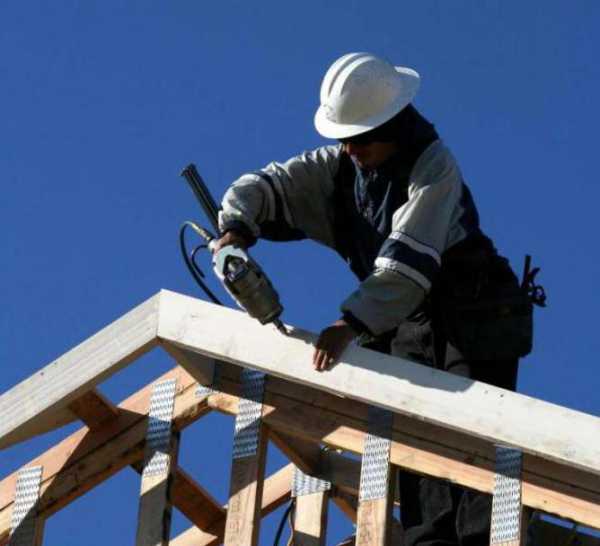

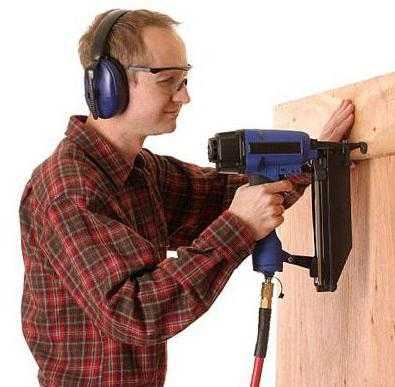

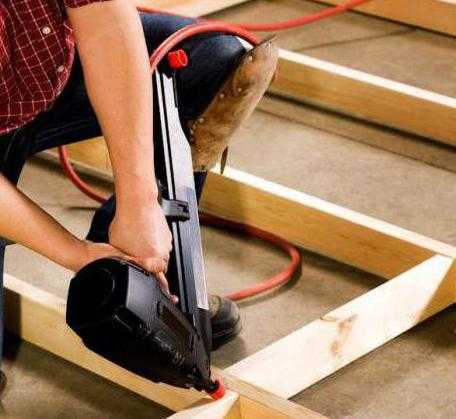

Пневматический пистолет строительный относят к самому популярному виду этих инструментов. Для его работы требуется сжатый воздух, который подается от центрального компрессора или баллонов. Используя этот инструмент, можно забивать скобы при монтаже звуко- и гидроизоляции кровли, установке натяжных потолков, а также во время крепежа различных листовых и рулонных материалов, ДВП и ДСП.

Газовый строительный пистолет относится к беспатронным инструментам. Он оснащен камерой, где сгорают бутаново-пропановые газы. В результате этого процесса возникает взрывная волна, благодаря воздействию которой дюбель выталкивается и проникает в монтажную поверхность. Отличием таких инструментов является то, что они подходят для работы с любыми основаниями.

Пистолет строительный пороховой представляет собой устройство, заряженное специальными патронами. Конструкция их устроена таким образом, что удар на дюбель производит боек, приводимый в движение энергией порохового заряда.

Чаще всего такие пистолеты применяют в работах с кирпичными, бетонными и железобетонными поверхностями.

Особенности порохового инструмента

Этот пистолет относится к автоматическим инструментам, благодаря чему его целесообразно применять при большом объеме строительно-монтажных работ. Конструкция его надежна и удобна. Благодаря её устройству сквозной прострел основания полностью исключен, поскольку головка дюбеля прекращает движение при остановке бойка.

Пистолет строительный пороховой обладает рядом преимуществ перед другими видами:

  • использование большого ассортимента гвоздей;
  • возможность работать с дюбелями крупного размера;
  • создание выстрела большой мощности;
  • обеспечение высокопрочного сцепления крепежа с основанием;
  • отсутствие дополнительного оборудования;
  • компактность и сравнительно небольшой вес самого инструмента.

Соблюдение правил эксплуатации

К любому из видов строительных пистолетов прилагается инструкция по использованию. Перед работой её требуется детально изучить и строго соблюдать все пункты. Главные из них относятся к жестким требованиям относительно обеспечения плотного контакта между «стволом» инструмента и монтажной поверхностью, а также точного подбора патронов. Ведь в большинстве случаев невозможно осуществить выстрел без давления на деталь крепежа, а глубина проникновения дюбеля напрямую зависит от силы порохового заряда выбранного патрона.

Меры предосторожности

Применяя пистолет строительный для гвоздей, нужно использовать средства индивидуальной защиты:

Меры профилактики

Пистолет под строительный патрон – это не детская игрушка. Поэтому нужно четко следовать инструкции по его эксплуатации, хранению и профилактике. Это обеспечит не только безопасную и долгую работу, но и даст возможность избежать поломки дорогого инструмента.

Основные профилактические мероприятия состоят в следующем:

  • применение только фирменных патронов заводского изготовления;
  • хранение патронов отдельно от самого пистолета и расходных дюбелей;
  • периодическое осматривание магазина с целью обнаружения посторонних предметов, которые могут попасть туда при смене обоймы или зарядке гвоздей;
  • периодическая разборка и чистка внутренних деталей пистолета после указанного в инструкции количества выстрелов.

Строительные пистолеты для разных видов работ

Кроме монтажных пистолетов, предназначенных для забивания дюбель-гвоздей, есть ещё различные типы этих инструментов, с помощью которых можно осуществлять широкий спектр строительных работ.

К ним относятся пистолеты, с помощью которых наносят герметик, клей или производят затирку швов.

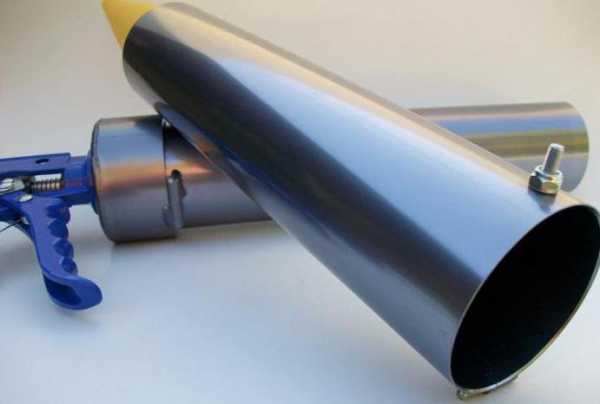

Строительный пистолет для герметика представляет собой инструмент, который выдавливает из картриджей состав, предназначенный для герметизации чего-либо. Его работа основана на движении поршня, который, воздействуя на дно картриджа, выдавливает определенное количество герметика.

По типу отсеков, в которых расположены картриджи, такие пистолеты бывают листовыми и рамными, причем именно последние наиболее популярны. Они хорошо удерживают емкости с герметиком.

В зависимости от способа выдавливания состава эти инструменты бывают:

  • аккумуляторные, достоинством которых является автономность;
  • электрические, которые функционируют от сети и рассчитаны на работу с разными картриджами;
  • пневматические.

В последнем варианте материал выдавливается под действием воздуха, когда происходит нажатие на ручку. Как правило, такие пистолеты имеют эргономичную конструкцию и разные приспособления для регулирования и ограничения выхода герметика, за счет чего работать с ними очень удобно.

Строительный пистолет для клея имеет очень простой принцип действия: стержень с клеевым составом помещают в металлическую камеру, где он нагревается при помощи термоэлемента, подключенного к сети, а после нажатия на курок через сопло выдавливается расплавленный клей.

С помощью такого пистолета можно склеить поверхности из пластика, стекла, металла, древесины или кожи, произвести стыковку полос линолеума или листов ДВП, починить обувь или собрать разбитый фарфор, выполнить герметизацию, декорирование или моделирование чего-либо.

Строительный пистолет для затирки швов является незаменимым приспособлением для расшивки кирпичной кладки, клинкерной и других видов керамической плитки. Он дает возможность сократить потери материала, сохранить чистоту обрабатываемой поверхности и точно заполнить швы без пустот и пузырьков воздуха.

Используя отдельные виды данных пистолетов, можно не только облегчить выполнение различных строительно-монтажных работ, но также осуществить их быстро и качественно.

fb.ru

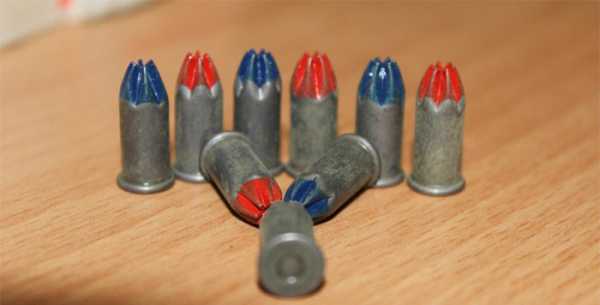

Монтажные патроны. Размер и маркировка

К пороховым строительным пистолетам обязательно нужны монтажные патроны, энергия подрыва которых обеспечивает ударную забивку дюбелей в бетонные или металлические поверхности. В этой статье мы поговорим о видах и маркировке таких патронов.









Классификация

Поскольку несоответствие возможностей монтажного патрона может вызвать порчу порохового пистолета, то классификация этих расходников выполняется одновременно по нескольким параметрам:

  1. По цвету. Он определяет мощность заряда в джоулях, а сама маркировка производится на коническом наконечнике патрона.
  2. По высоте и диаметру. Различают длинные (Д) и короткие (К) патроны. В монтажном инструменте используются патроны калибров 5,6×16, 6,8×11 и 6,8×18 мм.
  3. По номеру патрона, от которого зависит масса порохового заряда.
  4. По способу упаковки. Например, для многозарядных или автоматических пистолетов патроны поставляются только в ленте.

Все виды монтажных патронов, использующихся при строительных работах, имеют стандартную конструкцию, и состоят из следующих частей:

  • Стальной гильзы, в которой располагается заряд из бездымного пороха. В патронах серии К порох заполняет всё пространство гильзы, а в патронах серии Д – только её придонную часть;
  • Капсюля;
  • Пыжа из прессованного пороха, который удерживает ударный состав в гильзе;
  • Опрессовки гильзы сверху с соответствующей маркировкой по цвету.

Материалы и технические требования для производства монтажных патронов регламентируются требованиями ТУ 3 -795-94.

Выбираем нужный

Монтажные патроны беспульного типа срабатывают по одному и тому же принципу – при ударе бойка пистолета, происходящего по образующей капсюля, последовательно происходит воспламенение ударного состава, находящегося в патроне. Выделяющаяся при этом энергия взрыва пороха обеспечивает разгон поршня монтажного пистолета до значений, которые обеспечивают дюбель-гвоздю необходимую скорость внедрения в материал.

Различают пять условных градаций по мощности, которая выделяется при срабатывании монтажного патрона:

  1. Слабая. Цветовая маркировка наконечника патрона – белая/серая, условный номер патрона 1, ориентировочная энергия удара, Дж: для патрона серии Д1 – 680, для патрона серии К1 – 550.
  2. Средняя. Цветовая маркировка наконечника патрона – жёлтая, условный номер патрона 2, ориентировочная энергия удара, Дж: для патрона серии Д2 – 820, для патрона серии К2 – 600.
  3. Сильная. Цветовая маркировка наконечника патрона – синяя, условный номер патрона 3, ориентировочная энергия удара, Дж: для патрона серии Д3 – 960, для патрона серии К3 – 680.
  4. Сверхсильная. Цветовая маркировка наконечника патрона – красная, условный номер патрона 4, ориентировочная энергия удара, Дж: для патрона серии Д4 – 1090, для патрона серии К4 – 740.
  5. Особо сильная. Цветовая маркировка наконечника патрона – чёрная, условный номер патрона 5, ориентировочная энергия удара, Дж: для патрона серии Д5 – 1300, для патрона серии К5 – 920.

Для патронов калибра 5,6 дополнительно выпускаются ещё монтажные патроны с номером Д6, кинетическая энергия удара которых, в сравнении с аналогичными расходниками серии Д5 повышена на 30…35%. Таким образом, эксплуатационные возможности монтажных патронов определяются их высотой и диаметром, которые обязательно должны быть согласованы с соответствующими параметрами пороховых пистолетов.

Меры безопасности

Поскольку в патронах для монтажного пистолета содержится взрывчатое вещество, степень опасности которого, согласно ГОСТ 19733-74 – четвёртая, то при их использовании следует соблюдать особые меры предосторожности. Они сводятся к следующим:

  1. Из-за способности пороха легко воспламеняться и интенсивно гореть, патроны нельзя подвергать воздействию прямых солнечных лучей. Они должны храниться в плотной влагонепроницаемой упаковке.
  2. Устанавливается срок использования не более 2 лет с момента выпуска патронов. В противном случае не исключено отсыревание зарядов. В результате их воспламенение при ударе бойка может быть замедленным (до 8…10 с и даже более), а также сопровождаться осечками.
  3. Просроченные монтажные патроны должны отправляться на предприятие-изготовитель, с целью последующей утилизации.
  4. Перед использованием необходимо проверить соответствие патрона марке монтажного пистолета. Например, торговая марка Hilti рекомендует применять патроны собственного производства, что объясняется особенностями срабатывания ударно-спускового механизма пистолетов.


proinstrumentinfo.ru

Строительно-монтажные пистолеты

Решили купить строительно-монтажный пистолет? Тогда вам сюда! Особое внимание рекомендуем обратить на монтажные пистолеты Spit - лидер в производстве строительно-монтажных пистолетов.Раздел подразделяется на три категории по типам пистолетов: пороховые строительные пистолеты, газовые строительные пистолеты и пневматические строительные пистолеты.

–  Пороховые строительные пистолеты

–  Газовые строительные пистолеты

Если вы решили купить газовый строительный пистолет, то вам сюда! В этом подразделе представлены газовые строительные пистолеты: Spit, Paslode, Toua.

–  Пневматические строительные пистолеты

Во время проведения строительных работ, вам может понадобиться скрепить между собой материалы, закрепить пленку, утеплитель или листы фанеры. Казалось бы, все это можно сделать при помощи гвоздей, но это отнимет у вас много времени. Если вы дорожите своим временем, то стоит задуматься о покупке строительного пневматического пистолета. В данном разделе представлены строительные пневматические пистолеты Trusty, безусловный лидер в этой категории.

–  Игольчатые пистолеты и отбойные молотки Von Arx

Предназначением игольчатых пистолетов становится удаление накипи, ржавчины, краски, заусенцев, шлака с металла, работы при снятии напряжений после очистки, сварки, также для придания бетону шероховатости. Зарекомендовали себя особенной эффективностью для работы в труднодоступных местах – за счет достижения всех точек обрабатываемой поверхности благодаря независимым саморегулирующимся ударам каждой закаленной стальной иглы. Компания "Von Arx, основанная в Швейцарии в 1940 году, занимается производством высококачественной техники, которую активно используют в ремонтных и строительных работах.

  • Игольчатый пистолет Von Arx 12 B 38 115 р. Игольчатый пистолет Von Arx 12 B с 12 иглами, диаметром 3 мм и весом 1,3 кг для удаления ржавчины, накипи, заусенцев, краски, шлака с металла, снятия напряжений после сварки, очистки и придания шероховатости бетону.
  • Игольчатый пистолет Von Arx 23 B 46 354 р. Игольчатый пистолет Von Arx 23 BG с 19 иглами, диаметром 3 мм и весом 2,2 кг для удаления ржавчины, накипи, заусенцев, краски, шлака с металла, снятия напряжений после сварки, очистки и придания шероховатости бетону.
  • Игольчатый пистолет Von Arx 34 B 54 054 р. Игольчатый пистолет Von Arx 34 B с 28 иглами, диаметром 3 мм и весом 2,9 кг для удаления ржавчины, накипи, заусенцев, краски, шлака с металла, снятия напряжений после сварки, очистки и придания шероховатости бетону.
  • Игольчатый пистолет Von Arx 45 B 60 445 р. Игольчатый пистолет Von Arx 45 B с 49 иглами, диаметром 3 мм и весом 4,8 кг для удаления ржавчины, накипи, заусенцев, краски, шлака с металла, снятия напряжений после сварки, очистки и придания шероховатости бетону.
  • Молоток с зубилом Von Arx 12 BMH 38 115 р. Молоток с зубилом Von Arx 12 BMH с разъёмом 3/8, расходом воздуха 96 л/мин и весом 1 кг для удаления ржавчины, накипи, заусенцев, краски, шлака с металла, снятия напряжений после сварки, очистки и придания шероховатости бетону.
  • Молоток с зубилом Von Arx 23 BMH 46 354 р. Молоток с зубилом Von Arx 23 BMH с разъёмом 3/8, расходом воздуха 100 л/мин и весом 2,0 кг для удаления ржавчины, накипи, заусенцев, краски, шлака с металла, снятия напряжений после сварки, очистки и придания шероховатости бетону.
  • Молоток отбойный Von Arx 45 BMH 61 831 р. Молоток с зубилом Von Arx 45 BMH с разъёмом 3/8, расходом воздуха 158 л/мин и весом 4,8 кг для удаления ржавчины, накипи, заусенцев, краски, шлака с металла, снятия напряжений после сварки, очистки и придания шероховатости бетону.
  • Обтесывающий пневмомолоток Von Arx DK 2H 71 610 р. Обтесывающий пневмомолоток Von Arx DK 2H весом 4,5 кг и расходом воздуха 320 л/мин, идеально подходит для очистки кромок и других труднодоступных мест.

 Применение пистолетов. Типы пистолетов.

Строительные пистолеты являются современным оборудованием, предназначенным для монтажа и крепления разных материалов и конструкций к гипсокартонным, деревянным, стальным и бетонно-кирпичным поверхностям (в том числе к вертикальным, горизонтальным, полам, стенам, крышам и потолкам).В качестве крепежных элементов используются традиционные гвозди, шпильки, скобы и дюбель-гвозди.

Предпочтительный строительный пистолет и подходящий крепежный элемент (вид гвоздя, шпильки, скобы либо дюбель-гвоздя) подбирается в зависимости от конструкций, материала, вида поверхности и элементов для работы. Возможны различные виды строительных пистолетов:

а) Газовые – работают на энергии, которая образовывается при минивзрыве газовой смеси (пропана-бутана), толкающей поршень, ударяя по гвоздю, вбиваемому в поверхность. Нашли широкое распространение при креплении к каменной кладке, бетону, стеновым блокам, силикатному кирпичу и стальным конструкциям.

б) Пороховые – принцип работы построен на движении ударного поршня, который разгоняется при давлении пороховых газов, выбрасываемых из строительных патронов разной мощности. Основное применение нашли при креплении к стали, бетону, дереву в рамках общестроительных проектов.

в) Пневматические – действие обеспечивается компрессорами, которые нагнетают давление. Оборудование применяется при забивании гвоздей и скоб. Пневматические строительные пистолеты комплектуются вместительными магазинами (в пределах 80 гвоздей), с минимальным уровнем отдачи. Предназначением основных моделей пневмопистолетов становится забивание гвоздей (крученые, винтовые, ершенные, рифленые) 19-90 мм. длиной (могут быть и больше). Распространены для выполнения конвейерных работ, в строительстве, при работах по дереву, сборке паллет, кровельных работах, упаковке, строительстве деревянных домов, возведении деревянных сцен, подиумов, каркасов полов. Используются также для монтажа кровли, обрешетки каркаса крыши и других задач. Основным предназначением пневматических пистолетов становится выполнение мебельных работ. При подготовке к работе пистолетом рекомендовано тестовое использование (с подбором патронов, гвоздей, глубин) для аналогичных поверхностей и материалов.

Строительные пистолеты обеспечили ряд преимуществ использования – высокий уровень производительности, скоростные характеристики, доступ к труднодоступным местам, компактные размеры, легкий вес, универсальность использования, маневренность, чистое забивание в поверхность на установленную глубину, отличное соотношения качества, доступной цены и оперативности выполнения работ. С помощью гвоздезабивных пистолетов возрастает общее качество и скорость решения задач разных видов. Для работы не нужно подключаться к энергоисточникам, не требуется предварительное засверливание, поэтому возможна значительная экономия времени и общей сметы для выполнения работ (узлы, материалы, энерго- и трудозатраты). Как правило, сокращаются расходы на весь крепежный узел. Ведущие мировые производители пистолетов и необходимых расходных материалов – SPIT (Франция), Paslode (Франция), Trusty (Тайвань), TOUA (Китай).

·         Основы безопасности

Все модели строительных пистолетов, должны использоваться для только профессиональными квалифицированными операторами, прошедшими должное обучение по использованию соответствующего оборудования. Пистолеты должны применяться строго с учетом инструкций, предписаний для соблюдения должных стандартов безопасности. Основной нормативный документ, по которому действуют стандарты использования пистолетов, считается «Инструкция по технике безопасности при применении строительно-монтажных пистолетов».

Строительные поршневые пистолеты входят в категорию работ с повышенным уровнем опасности, поэтому обязательным условием становится соответствие СНиП III-4-80 «Техника безопасности в строительстве». Проведение работ возможно лишь по наряду-допуску от административно-технического персонала (предоставляется лицом не ниже мастера) конкретной организации, использующей строительно-монтажный пистолет на объекте.

Строительные пистолеты работают с применением различных материалов – гвоздей, дюбелей, шпилек, скоб, строительных патронов. Применяются дюбеля в комплекте с пороховыми патронами при пристрелке металла к металлическим, бетонным либо другим конструкциям. Для их изготовления используется сталь марки 70 класса В, ВК, КК, ВД, ВД с цинковым покрытием. Стержень может быть следующих диаметров и длины (мм.): 4,5x30, 4,5x35, 4,5x40, 4,5x50, 4,5x60, 3,7x30, 3,7x40, 3,7x45. Монтажные патроны могут быть короткими (К) и длинными (Д) – зависит от массы порохового заряда, разделяясь по номерам, с учетом его энергии. Для каждого номера и шифра патронов предусмотрена индивидуальная окраска обжатого конца гильзы. Применение гвоздей предусмотрено для строительства и выполнения отделочных работ, в большинстве случаев с деревянными деталями. Свое применение шпильки и скобы нашли при работе с легко пробиваемыми материалами, среди которых утеплители, фанера, гидроизоляция и другие.

www.spt-komplekt.ru

Монтажные строительные пистолеты

Монтажные строительные пистолеты французкого производства компании SPIT

ПРЯМОЙ МОНТАЖ

Технология прямого монтажа является простым решением монтажных задач, возникающих в процессе строительства - начиная от крепления ограждений и опалубки до монтажа профилей и реек, подвесных систем и инженерных коммуникаций.

Технология прямого монтажа включает в себя ряд монтажных пистолетов различного назначения, мощности и производительности; широкую линейку крепежных элементов и готовых монтажных узлов, специально разработанных для многих видов работ.
Итак, ТПМ представляет собой монтажную систему в одном инструменте, позволяющую производить пороховой монтаж к различным основаниям - таким, как бетон и железобетон, полнотелый кирпич, конструкционную сталь (с пределом прочности до 450 МПа) без предварительного засверливания. Таким образом сокращается время, требуемое на монтаж и соответственно и стоимость крепежного элемента. Важно, что эта технология полностью автономна от энергоисточников (электричества и сжатого воздуха).



Принцип действия пороховых монтажных пистолетов - забивание дюбеля поршнем, который получает энергию от пороховых газов. При этом силу, воздействующую на дюбель возможно регулировать двумя способами - подбором порохового патрона или механической регулировкой выхлопа пороховых газов после их воспламенения (при наличии такой системы у порохового монтажного пистолета).
Для того чтобы привести монтажный пистолет в действие, необходимо с усилием прижать его к основанию. Только в этом случае по технике безопастности, предохранитель монтажного пистолета даст возможность сработать спусковому механизму. Это создает защиту от случайного срабатывания. Работу по забиванию дюбеля выполняет именно поршень, поэтому гвоздь-дюбель практически не обладает кинетической энергией, что исключает возможность сквозного прострела материала. Даже при стрельбе в листовой металл, гвоздь дюбель остаётся в листе. Поршень тормозится резиновым аммортизатором и всегда в одном и том же месте, там же останавливается и гвоздь.

ТИПЫ МОНТАЖНЫХ ПИСТОЛЕТОВ

Монтажные пистолеты компании SPIT можно разделить на полуавтоматические (с кассетно-дисковой подачей патронов) и полностью автоматические с кассетной подачей и дюбелей и патронов. Естественно, автоматические пистолеты являются самыми высокопроизводительными, они позволяют повысить скорость работы до 700 монтажных точек в час.

ДЮБЕЛИ

Высокое качество крепления деталей к строительным основаниям дюбелем достигается тем, что он под действием энергии порохового заряда, действующего на поршень, внедряется в строительное основание, частично вытесняет его материал и уплотняет его вокруг себя, создавая при этом поля напряжений, определяющие несущую способность соединения. Кроме того, при забивании дюбеля в металлические конструкции пороховым инструментом, возникают дополнительные силы сцепления, благодаря диффузионному схватыванию и привариванию его к металлу основания.

ТИПЫ ДЮБЕЛЕЙ

Дюбели для пороховых монтажных пистолетов различаются по диаметру головки и шайбы - эти размеры являются определяющими для применения в том или ином типе монтажных пистолетов.
Следующий важнейший параметр - тип дюбеля. Существует множество модификаций для различных видов монтажных работ, начиная с универсальных, которые предназначены практически для всех типов пистолетов, как однозарядных, так и автоматических (вариант исполнения в кассетах).
Также производятся дюбели, специально разработанные с учетом специфических требований. В первую очередь можно выделить дюбель-гвозди с увеличеными шайбами для крепления фанеры, сеток, тонких металических профилей и прочее.
Большую перспективу применения имеют дюбели, специально предназначенные для монтажа профилированных листов. Существенным отличием является специальная насечка, создающая дополнительное трение при вхождении дюбеля в сталь и приводящая к диффузионному схватыванию. Использование специального дюбелей для стали увеличивает несущие возможности монтажных точек в некоторых случаях более чем в 2 раза по сравнению с обычным дюбелями.
Отдельную группу составляют готовые крепежные узлы для монтажа инженерных систем и подвесных конструкций.
В случае необходимости применения разъемных соединений используются резьбовые дюбели-шпильки.

Постоянно ведется работа по внедрению в производство новых типов дюбелей, например, дюбеля для крепления изоляционных материалов и т.д.

СТРОИТЕЛЬНЫЕ ПАТРОНЫ

В зависимости от типа крепежа и модели порохового пистолета, используются разные виды строительных патронов. В первую очередь они различаются по калибру - 6.3х16, 6.3х10
Патроны 10 шт. производителя SPIT зафиксированы на металлическом диске для автоматической подачи патрона в ствол при перезарядке монтажного пистолета.
Патроны отличаются по мощности. Каждый патрон, как и его упаковка, снабжен цветовым идентификатором.
Правильный выбор патрона по мощности является важным фактором надежного крепления.

КРЕПЛЕНИЕ В БЕТОНЕ

Прочность закрепления в бетоне при использовании технологии прямого монтажа напрямую зависит от следующих факторов:

  • Прочность материала основания
  • Твердость и концентрация наполнителей
  • Диаметр стержня дюбеля
  • Глубина вхождения дюбеля
  • Межосевые и краевые расстояния

Дюбель входит в бетон, частично вытесняя его материал и уплотняет его вокруг себя, создавая напряжение. Кроме того, сила трения при входе дюбеля создает тепло (температура доходит до 900 °С), благодаря которому происходит схватывание материала основания и тела дюбеля. Эта комбинация из напряжения (распора и уплотнения) бетона и диффузионных процессов позволяет надежно закрепиться дюбелю в материале основания. Дюбель гвозди для бетона.


Те же процессы происходят при монтаже в полнотелый кирпич.
Понятно, что несущая способность монтажной точки зависит от глубины захода дюбеля. В зависимости от типа дюбеля и материала основания достаточным будет заглубление от 20 до 35 мм. В случае большей длины заглубляемой части повышается вероятность изгиба дюбеля, чего можно избежать выбором более мощного патрона.

ПРИМЕНЕНИЕ В СТАЛИ

Прочность закрепления в металлическом основании так же базируется на ряде факторов:

  • Толщина стали
  • Прочностные характеристики стали
  • Диаметр стержня дюбеля
  • Заглубление в основание
  • Межосевые и краевые расстояния

Дюбель-гвоздь для металла

При заходе дюбеля в стальное основание, благодаря эластичности металла, возникает давление на стержень дюбеля, удерживающее его в отверстии.
Кроме того, появляются силы сцепления благодаря диффузионному схватыванию и привариванию его к металлу основания.
Для увеличения несущей способности в стали на дюбель наносится специальная насечка, создающая дополнительное трение и температурный режим, благоприятный для диффузионных процессов . Использование специального дюбелей для стали увеличивает несущие возможности монтажных точек в некоторых случаях более чем в 2 раза по сравнению с обычным дюбелями.
Нельзя устанавливать дюбель в местах сварки или нескольких близкорасположенных отверстий из-за возможного локального снижения прочностных характеристик стали.
Слишком высокая мощность удара по дюбелю может привести к эффекту пружины у стального основания, что влечет за собой как минимум уменьшение несущей способности монтажной точки, а может и нанести вред дюбелю и монтажному пистолету.
Во избежание такого эффекта также необходимо, чтобы стальное основание было жестко зафиксировано в зонах установки дюбелей.
