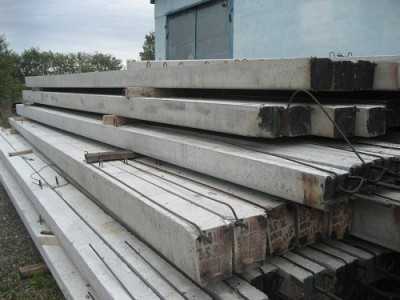

Железобетонные опоры освещения: технология производства и монтаж

Подготовка строительных работ по освещению объекта включает в себя выбор типа осветительного прибора и способы их крепления. Использование световых опор обеспечивает поддержку световому прибору. Применяют различные строительные материалы для опоры, в том числе и железобетон. Однако железобетонные конструкции для наружного освещения чувствительны к перепадам температур и погодным изменениям, но, тем не менее имеют большой срок службы.

Преимущества и недостатки

Железобетонные опоры освещения имеют такие плюсы:

  • они способны противостоять гниению, коррозии и воздействию химических компонентов;
  • преимуществом железобетонных стоек с освещением является их большой срок службы. При правильном монтаже и перевозке, опора способна прослужить больше полувека;
  • используя конструкции для освещения с опорами из железобетона, не требуются большие расходы на эксплуатацию;
  • железобетонной опоре присуща огнестойкость;
  • опору из железобетона удобно производить, также она поддается ремонту;
  • железобетонная конструкция для освещения не требует больших затрат.

Столбы освещения с разным видами монтажа.

Наружное освещение из железобетонной стойки имеет свои минусы:

  • большой вес в опорах из бетона с железной арматурой усложняет погрузку, монтаж и перевозку элементов;
  • сложность в снятии с места установки железобетонный столб — для демонтажа используют трактор или другой транспорт;
  • сложность доставания металлического столба и переработки его частей;
    — большие затраты на утилизацию конструкции;
  • опоры из железобетона, используемые при освещении, чувствительны к перепадам температуры и погодным изменениям;
  • осветительные приборы с железобетонными опорами подвластны появлению трещин и сколов, что сказывается на надежности конструкции.

Вернуться к оглавлению

Назначение

Железобетонные опоры предназначены для наружного освещения городских, пригородных улиц, тротуаров, площадок складского и промышленного назначения, а также магистралей. Также применяют такие конструкции, чтобы осветить парки, спортивные площадки и дворы домов.

Вернуться к оглавлению

Какие существуют разновидности?

Стойки из бетона с железной арматурой подразделяются на:

  • угловые;
  • концевые;
  • промежуточные;
  • анкерные.

При конструкции световых стоек промышленного применения бывают два вида армировки:

  • натяжная арматура;
  • каркасная.

Световые стойки из железобетона имеют различные маркировки и отличаются друг от друга способом армирования, габаритами и массой конструкции. Также стойки отличаются по нагрузке (ветровой, гололедной), температурному режиму, классу морозостойкости, плотности бетона, способности поглощать влагу и электрическим перепадам напряжения.

Вернуться к оглавлению

Технология производства

Форма для изготовления бетонных столбов.

Технологический процесс производства световых наружных железобетонных стоек включает:

  • подготовку арматуры;
  • замешивание бетонного раствора;
  • подготовку форм;
  • заливку раствора;
  • сушку изделий.

Вернуться к оглавлению

Подготовка арматуры

Подготовительный этап состоит из: выбора типа и размера арматуры, ее распила с помощью специально предназначенного механизма и вкручивания спиралей контура.

Вернуться к оглавлению

Замес бетонной смеси

Для изготовления смеси из бетона используют цемент, минеральные добавки и химические компоненты. Ингредиенты помещают в агрегат для перемешивания бетона и вливают воду. После чего тщательно перемешивают раствор до однородного состояния.

Вернуться к оглавлению

Подготовка форм и стержней

Чтобы изготовить опоры, применяют формы, которые нужно предварительно очистить и смазать. После этого помещают в емкости спирали и начинают изготовление стержня. Для этого нужно нагреть стержень и протянуть его сквозь спираль, после чего уложить в емкости и зафиксировать.

Вернуться к оглавлению

Заливка фундамента в формы

После подготовки емкостей и стержней приступают к заливке раствора. Для этого из бетоноукладчика емкости заполняют бетоном, применяя вибратор для уплотнения раствора. Далее, равняют поверхность мастерком.

Вернуться к оглавлению

Сушка изделий

После помещения раствора в емкости нужно обеспечить его сушку. Для этого накрывают бетон полиэтиленовой пленкой, чтобы предотвратить попадание влаги и включают подогрев заготовок. Спустя определенное время пленку убирают.

Вернуться к оглавлению

Осуществление монтажа

Схема монтажа опоры.

Работы по установке осветительных стоек из бетона с железной арматурой начинаются с подготовки проекта, который нужно согласовать с местными властями. После этого можно начинать установку, которая требует определенного порядка:

  • наносят разметку на местности, где планируется монтаж опоры;
  • роют яму, шириной 1м х 1м и глубиной 1,2 метра;
  • в середине ямы делают метровое отверстие;
  • фиксируют опорную стойку, подсыпая щебень, который нужно утрамбовать.

В некоторых случаях дно ямы заполняют цементным раствором, это обеспечит надежность основания. По окончании строительных работ устанавливают светильники и вкручивают лампочки.

Вернуться к оглавлению

Заземление

Заземление служит защитой от перенапряжений. Его установка осуществляется заземляющим контуром на корпусе осветительных приборов. Контур представляет собой металлический штырь, который фиксируют в форме треугольника и крепят друг с другом полосой из металла.

Вернуться к оглавлению

Обслуживание

Железобетонные конструкции для освещения обслуживают с определенной периодичностью:

  • раз в 3 года устраняют коррозию на металлических элементах опоры;
  • раз в 6 лет заделывают трещины;
  • раз в 2 года проверяют крепления болтов и гаек.

Также контролируют пригодное состояние и при необходимости ремонтируют или заменяют:

  • лампочки;
  • счетчики;
  • светильники;
  • оборванные провода.

Вернуться к оглавлению

Выводы

Железобетонные опоры для освещения улиц, магистралей и других объектов являются сложными конструкциями, требующими определенной последовательности монтажа. Также обращают внимание на их внешний вид, легкость установки и простоту обслуживания. Благодаря осветительным установкам, обеспечивается безопасное передвижение по улицам города и другой местности, где они применяются.

kladembeton.ru

Столбы освещения: классификация и методы установки

Наружное освещение необходимо для нормальной жизнедеятельности городов. В первую очередь уличные фонари обеспечивают безопасность, но также могут использоваться для украшения парков и скверов. При монтаже системы уличного освещения важным моментом является выбор фонарных опор. Самыми востребованными являются железобетонные и бетонные столбы освещения, благодаря своей прочности и умеренной цене.

Магистральное освещение обеспечивает хорошую видимость на автодорогах в темное время суток

  1. По материалу изготовления:
    • железобетонные – способны выдерживать большие нагрузки и резкие перепады температур;
    • бетонные – долговечные, но имеют малопривлекательный вид;
    • металлические – прочные и эстетически привлекательные;
    • стекловолоконные – легкие, более погодоустойчивые нежели металлические, выпускаются в разнообразной цветовой гамме;
    • деревянные – подвержены более быстрому гниению, ломаются при сильных ветрах.

    Металлические наружные опоры поддаются оцинкованию – это надолго защищает их от процесса коррозии

  2. По виду конструкции – могут быть трубчатые, многогранные, конусные или решетчатые.
  3. По цели использования различают:
    • уличные;
    • магистральные;
    • декоративные.

Железобетонные столбы освещения внутри полые, но для дополнительной прочности армированы металлической арматурой. В качестве заполнителя применяют гранитный щебень, который обладает большой морозостойкостью.

Важно, что железобетон не поддается коррозии и очень устойчив к разрушению. Такие опоры хоть эстетически не привлекательны, но надежны и могут прослужить до 50 лет. Они не разрушаются при перепадах температур от -55 до +50 градусов Цельсия.

К преимуществам также можно отнести пожароустойчивость и простоту обслуживания. А благодаря армированию, могут выдержать нагрузки, в разы превышающие те, которые выдерживают бетонные столбы освещения.

Перемещение и монтаж столбов освещения осуществляют с применением специальной техники.

Важно знать, что в случае аварийной ситуации железобетонная конструкция способна нанести большой вред. Вес таких опор гораздо больше, чем металлических или деревянных.

Преимуществом железобетонных световых опор является стойкость к неблагоприятным воздействиям окружающей среды

Установка столбов освещения – это важный этап строительных работ при комплексной разработке  и монтаже системы наружного освещения.

Для того чтобы это сделать правильно, требуется:

  • разработать схему осветительной сети;
  • провести разметку на местности;
  • вырыть траншеи для кабеля;
  • выбурить ямы;
  • подготовить фундамент;
  • смонтировать столбы;
  • произвести монтаж электрических проводов.

Расстояние между столбами освещения необходимо рассчитывать в соответствии с запланированными нагрузками и мощностью.

При разработке схемы, вы сразу определяетесь с оптимальным месторасположением фонарей и их количеством. Важно сразу выбрать способ включения и отсоединения от сети.

Также в зависимости от цели использования осветительной конструкции, выбирается высота столба освещения.

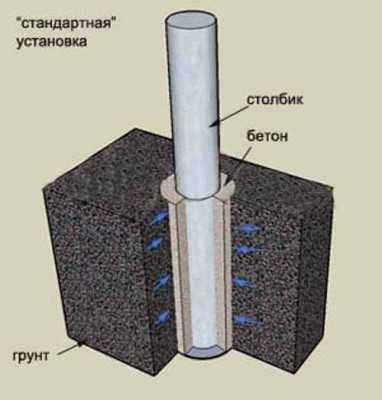

Метод бетонирования можно применить для укрепления опор из железобетона и металла. Для этого сначала производят бурение грунта с учетом предварительной разметки. С учетом высоты и толщины столба, определяется глубина отверстия. Данная работа выполняется специальной техникой с земляными или телескопическими бурами, которые размещаются на автомобильной платформе.

Метод бетонирования прост и надежен

Диаметр отверстия должен быть больше диаметра столба на 20 см. Если почва очень мягкая, то в яму закладывают песок и гранитный щебень, приблизительно 15 см. И только после этого устанавливаем столб. Для того чтобы он был строго вертикально, используют специальные временные распорки. Оставшиеся пустоты заливают бетоном до уровня почвы.

Для более высоких фонарных опор применяют фланцевый метод закрепления. Необходимо использовать готовый монолитный блок из бетона с закладным анкером со шпильками, к которым крепится фланец. Блок опускается в яму с подушкой из песка и гравия, тщательно утрамбовывается грунт вокруг данного блока. Фланец необходимо зафиксировать гайками.

Установку лучше производить с помощью специальной техники

Важно помнить, что монтаж столбов освещения, особенно работа с проводкой, требует определенных знаний и использования специального оборудования и техники. Поэтому лучше самостоятельно не браться за эту работу, а довериться специалистам в этой области.

strmnt.com

Уличное освещение на столбах — виды, преимущества и недостатки


Для организации освещения открытых площадей в тёмное время суток устанавливаются опоры, на которые монтируются осветительные приборы. Каждый уличный столб (опора) должен соответствовать нормам для наружного освещения, прописанным в ГОСТ 8045-82. Высота опор зависит от места расположения и освещаемой площади. Опоры имеют высоту, обеспечивающую формирование падающим светом пересекающихся осветительных конусов.

Сложности с выбором светильников?


Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете оценить:

«Сколько это будет стоить?», «Как это будет выглядеть?», «Сколько будет наматывать счетчик?».

Смотреть все решения

Назначение и виды осветительных столбов


Опоры наружного освещения по назначению и сфере применения классифицируют следующим образом:

  • Уличные столбы для освещения тротуаров, пешеходных и велодорожек. Опоры имеют унифицированный или индивидуальный дизайн
  • Высокие парковые столбы для освещения большой территории. Применяются в парках, на площадях, привокзальной территории и пр.
  • Магистральные столбы, обеспечивающие освещение автомобильных дорог, магистралей, центральных улиц
  • Специальные опоры, используемые для создания искусственного освещения вблизи отдельных объектов: магазинов, гостиниц, спортивных площадок, автостоянок, жилых дворов

Виды столбов для уличного освещения: преимущества и недостатки


Строительные нормы предписывают применять для устройства уличного освещения следующие виды опор:

  • Железобетонные
  • Металлические
  • Деревянные


Стоит отметить, что деревянные столбы постепенно уходят в прошлое. Их использование не отвечает действующим нормам безопасности. Срок эксплуатации деревянных столбов ниже, чем у железобетонных и металлических. Поэтому металлические и железобетонные конструкции высотой 315 м — распространенные варианты для монтажа уличных светильников.

Железобетонные столбы



Железобетонные опоры выпускаются по унифицированным проектам на заводах ЖБИ по ГОСТ 25459-82. В качестве сырья используется высокомарочный бетон (не ниже В25), который уплотняется посредством вибрации. Внутри ж/б уличный столб усилен арматурой из металла для придания дополнительной прочности. Такой способ изготовления позволяет конструкциям выдерживать интенсивные нагрузки. Главное преимущество ж/б опор — доступная стоимость, поэтому их используют муниципальные службы для организации городского освещения.


Достоинства:

  • Устойчивость к коррозии и отрицательным температурам
  • Срок службы — 50 лет и выше
  • Устойчивость, надёжность
  • Доступная стоимость


Недостатки:

  • Трудоёмкий монтаж с привлечением спецтехники
  • Вес, в случае аварии конструкция нанесёт серьёзный ущерб


Ещё один недостаток железобетонных столбов — неэстетичный внешний вид. Поэтому при благоустройстве территорий возле торговых центров, магазинов, жилых комплексов, административных зданий применяются осветительные столбы из металла.

Металлические столбы



Металлические осветительные опоры выпускаются из стальных листов толщиной 4-5 мм. Высота уличного столба из стали или алюминия составляет 3-15 м. Внизу конструкция оснащается люком для выполнения ремонта. Опора устанавливается на предварительно залитый железобетонный фундамент. Осветительный прибор монтируется в верхней части конструкции. В сравнении со столбами из железобетона металлические опоры — малогабаритные и практичные. Главное преимущество — возможность изготовить столб сложной конфигурации, что позволяет сделать осветительные опоры частью архитектурного ансамбля.


Достоинства:

  • Простотой монтаж
  • Создание индивидуальных дизайнерских форм
  • Прочность, надёжность


К недостаткам металлических опор относят необходимость периодически антикоррозийной обработки. Если не делать обработку, то уличный столб прослужит 5 лет. Долговечность достигается посредством оцинковки в момент производства или при регулярном покрытии конструкции защитной эмалью с антикоррозийными свойствами. При правильной обработке опоры способны прослужить свыше 30 лет.


Недостатки:

  • Требуют техобслуживания
  • По стоимости выше, чем железобетонные

Монтаж столбов для уличного освещения


Установка осветительных приборов предварительно согласовывается с заинтересованными ведомствами. Самовольно устанавливать уличные опоры запрещается и наказывается штрафом. В России получить разрешение на устройство освещения не сложно. Это делается ещё на стадии создания проекта сооружения или комплекса. Возможно создание отдельного проекта на освещение территории, улицы или объекта.

Разработка проекта


Уличный столб независимо от вида, высоты и назначения устанавливается только в соответствии с ранее разработанным проектом. При создании проекта учитываются следующие данные:

  • Рельеф местности
  • Необходимый уровень освещённости
  • Устройство системы управления осветительными приборами
  • Количество и тип осветительных приборов
  • Способы монтажа конструктивных элементов
  • Соответствие нормам электробезопасности
  • Подключение к электропитанию и пр


В процессе разработки проектной документации обязательно учитываются существующие линии коммуникаций.

Правила размещения осветительных опор


Расстояние между уличными столбами для освещения регламентируется СНиП. При расчёте расстояния учитывается уровень освещённости, высота столбов, тип источника света (люминесцентный, светодиодный и пр.). Строительные нормы содержат указания на требуемые расстояния от опоры до бордюра (не менее 1 м) или края дороги (не менее 1,5 м).

Способы монтажа столбов


Установка опор освещения производится одним из следующих способов. Первый способ подразумевает монтаж путём погружения нижней части столба в грунт. Такой способ обычно используют для деревянных и железобетонных конструкций. Демонтаж при этом произвести невозможно.


Второй способ заключается в установке опоры на предварительно подготовленный фундамент. В этом случае при необходимости осветительный столб может быть без проблем перенесен в другое место. Такой способ применяют для дорогостоящих металлических и иногда для железобетонных опор. Фундамент заливается из бетона или собирается из металлоконструкций.



Ещё один способ заключается в закреплении в фундаменте трубы, в которую затем вставляется уличный столб и фиксируется специальными креплениями. В этом случае труба придаёт конструкции дополнительную устойчивость и защищает от воздействия агрессивных сред.

Технология производства работ


Уличные столбы устанавливаются поэтапно:

  1. Изучение и анализ проектной документации
  2. Разметка территории, геодезическая разбивка
  3. Бурение скважины для установки столба
  4. Заливка или сборка фундамента (если это предусмотрено проектом)
  5. Монтаж столба уличного освещения
  6. Установка светильников, кронштейнов и других элементов


Освещённая территория — неотъемлемая часть благоустройства. Красивый уличный столб, гармонично вписывающийся в общий стиль, станет настоящим украшением. Выбирая виды опор для освещения, необходимо обратить внимание не только на внешнюю эстетику, но и на возможный способ установки, особенности местности и условия эксплуатации.

interalighting.ru

Столбы освещения — выбор подходящего и последующая установка

Уже давно стало привычным понимание, что столбы освещения (именуемые еще опорами уличного освещения или фонарными столбами), являются осветительным оборудованием общественного пользования, государственными, а значит ничейными. Вопрос выбора фонарных столбов, равно как информация об особенностях монтажа и крепления проходили мимо простых обывателей, были за пределами их интересов. Само собой понимается, что оборудование для парков и скверов, автомагистралей и торговых центров должно быть эффективным и мало затратным, эстетическая сторона вопроса обычно остается в стороне. Так как же быть счастливым владельцам загородных домов и приусадебных участков? Возможно ли сочетание оптимальных фотометрических характеристик, удобства в эксплуатации, современного дизайна и высокой степени защиты от воздействий окружающей среды применительно к осветительной установке для приусадебного участка? — Попробуем разобраться.
Фонарные столбы бывают различными и по материалу изготовления, и по виду конструкции, и по способу монтажа, и по цели использования. Рассмотрим подробнее разновидности.

  1. По материалу изготовления (железобетонные, металлические, стекловолоконные, деревянные).
  2. По виду конструкции опоры (трубчатые, многогранные, конические, решетчатые).
  3. По цели использования.

Фонарные столбы изготавливаются из металла (простого или оцинкованного), из железобетона, из композитных материалов (стекловолоконные), иногда можно встретить даже деревянные фонарные столбы, чаще применяемые в селах и лесных районах. Древесина, даже после обработки специальными пропитками, все же мене устойчива к воздействию атмосферных условий, чем сталь и бетон, при сильном ветре или при обледенении проводов столб из дерева может сломаться, не выдержав нагрузок. Поэтому закономерно, что деревянные конструкции часто сменяют более современными: металлическими, железобетонными или стекловолоконными.

Уличные столбы освещения могут быть различной формы

Железобетонные осветительные столбы ↑

Столбы освещения из железобетона внутри полые, армированы для дополнительной прочности металлической арматурой. Разводка уличного освещения или передача электроэнергии на значительные расстояния возможны с использованием железобетонных опор освещения надлежащих размеров и видов. Стоимость железобетонных опор освещение значительно ниже, чем металлических. Но внешний вид массивных конструкций мало эстетичен, к тому же перемещение и монтаж их, весьма трудоемкие и затратные, возможны лишь с применением тяжелой специальной техники. Еще одна важная особенность: в случае возникновения аварийной ситуации железобетонная конструкция нанесет гораздо больше вреда, чем менее тяжелая металлическая.

Железобетонные столбы освещения непросто установить, не привлекает их массивность и отсутствие эстетики

Технический прогресс не ограничивается поиском высокопрочных материалов для получения устойчивых конструкций. Возможность плавно регулировать освещение (в зависимости от природного уровня освещенности), использование светильников с повышенной светоотдачей, что, по сути, позволит значительно увеличить расстояние между столбами освещения, без ущерба для уровня освещенности — вот неполный список задач, актуальных сегодня.

[include id=»1″ title=»Реклама в тексте»]

В последнее время, на смену дорогим металлическим столбам с чугунным литьем приходят более дешевые изделия из пластика и композитных материалов, а вместо традиционных ламп накаливания используются более экономные светодиодные источники освещения.

Столбы освещения из металла ↑

Фонарные столбы, изготовленные из 4мм листовой стали, обычно конические, многогранной формы, высота от 3 до 12 м. Нижняя часть опоры оборудована люком с крышкой надлежащего размера (для возможности монтажа и ремонта). С помощью фланца соответствующего вида, в нижней части столба осуществляется подземный монтаж или крепеж и установка на бетонный фундамент.

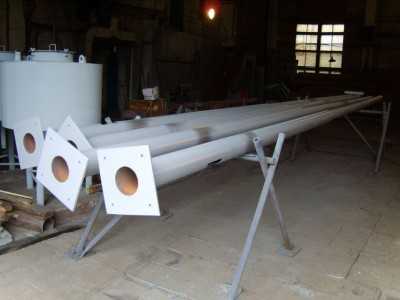

Фланцы крепления фонарных столбов

В верхней части столба обычно крепятся осветительные приборы. Высота столба освещения, равно как и мощность электроосветительных приборов влияют на степень освещенности. Высота декоративных парковых светильников обычно не превышает 3 м. Вес конструкции зависит от толщины металла и высоты опоры. Обычно для металлических светильников длиной до 1 м (различные декоративные фонарные столбы для сада), характерен вес около 30 кг. В верхней части опор крепятся кронштейны для монтажа светильников, с дальнейшим прикреплением осветительных приборов. Стоимость металлической конструкции во многом зависит от применяемого антикоррозионного покрытия. Чаще всего применяется способ горячего оцинкования, возможно применение лакокрасочных покрытий или порошковая покраска в заводских условиях.

Столбы освещения из металла прочны, изящны, столбы с оцинкованной поверхностью не окисляются и не ржавеют

Оцинковка металлической поверхности ↑

Целесообразно ли подвергать и без того прочную металлическую конструкцию процессу горячей оцинковки? В процессе оцинковки на поверхности металлов происходит проникновение атомов цинка в металл (диффузия), при этом на поверхности образуется высокопрочный сплав, надежно предохраняющий от коррозии металлическую конструкцию (способность цинка, как более активного металла, окисляться в первую очередь, гарантирует сохранность металла вследствие активной электрохимической защиты).

Под воздействием погодных условий происходит постепенное истончение защитного слоя (около 1,5 микрона в год), толщина слоя в 80 микрон гарантирует защиту металлической конструкции на протяжении 30 лет. Как видите, использование оцинкованных конструкций гарантирует значительное превышение обычного срока службы осветительной опоры.

Расстояние между осветительными столбами рассчитывается в соответствии с планируемыми нагрузками и мощностью.
Металлические столбы отличаются устойчивостью к изменениям влажности и температурным перепадам, ветроустойчивостью, долговечностью (срок службы металлических столбов до 75 лет). Оцинкованное покрытие существенно продлевает срок службы и экономит средства для обслуживания (не требуется периодическая окраска). Форма для опор освещения может быть многогранной, округлой или конической, на опоре и удерживается осветительный прибор (прожектор, фонарь, светильник).

[include id=»2″ title=»Реклама в тексте»]

Различают декоративные, магистральные, спортивные, уличные опоры. Использование металлических опор возможно для обустройства как функционального, так и декоративного освещения, на опоры устанавливаются светильники подвесного, консольного и торшерного типа. Стальные опоры освещения можно окрашивать, а опоры из алюминия очень легкие, что упрощает транспортировку и монтаж столбов освещения.

Для установки столба освещения необходим железобетонный фундамент с закладным анкером со шпильками, к которым крепится фланец столба. Таким фундаментом может быть готовое блочное железобетонное изделие или изготовленное на месте методом заливки бетонного раствора в специально подготовленную опалубку со сварной арматурной конструкцией.

Для установки столбов освещения требуется фундамент

Мы рассмотрели особенности различных видов опор освещения. Столбы освещения бетонные — относительно недорогие, прочные, но очень массивные и требуют значительных трудозатрат при монтаже, эстетически малопривлекательны.

Видео: порядок монтажа столбов освещения ↑

Видео: установка садовых фонарей без фундамента ↑

Металлические опоры бывают различных конструкций, различные по высоте и назначению, возможно, они не самые дешевые, но, тем не менее, именно этот вид фонарных столбов наиболее востребованный. Многочисленные варианты декорирования металлических опор освещения позволяют рассматривать фонарный столб как важный элемент оформления сада или приусадебного участка. Установка металлических фонарных столбов производится в соответствии с нормативными актами организациями, имеющими соответствующую лицензию.

strmnt.com

проектная документация, типы конструкций, порядок работ

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Чтобы сделать качественное освещение зданий и прилегающие к ним территорий, улиц, дорог, тротуаров, площадей и многого другого, необходима комплексная разработка и монтаж всей системы наружного освещения. Одной из главных составляющих перечня проводимых строительно-монтажных работ является установка опор освещения.

Современные фонарные столбы

Проектная документация

Для достижения наилучших результатов, прежде всего разрабатываются проектные документы, в которых учитываются:

  • рельеф и размеры освещаемой территории;
  • уровень освещения;
  • мощность электроосветительных приборов;
  • длина и сечение проводов кабельной линии;
  • количество опор и приборов освещения;
  • возможность оборудования осветительного комплекса автоматической защитной системой и элементами ручного управления.

Внимание! С учётом того, что существует угроза повреждения находящихся на строительной территории других инженерных коммуникаций, любые работы по установке систем наружного освещения проводятся только после получения разрешения на проведение этих работ в соответствующих органах.

Типы конструкций

Методы крепления столбов

Существует несколько способов установки осветительных столбов:

  • Установка опор в пробуренные в грунте отверстия с последующей их фиксацией бетонной смесью.
  • Фланцевое закрепление опоры на железобетонном основании.

Виды монтажа фонарных столбов

Способы монтажа электропроводки

Снабжение электричеством осветительных приборов осуществляется как при помощи более простого воздушного метода закрепления токонесущих проводов, так и методом подземного прокладывания кабеля.

Закладка кабеля, как правило, осуществляется на глубину в пределах 0,8-1м. В случае прохождения кабеля под магистральной автодорогой, его заглубление должно быть не менее 1,25-1,5 м от уровня почвы. Если электрокабель не имеет достаточно прочной защитной оболочки, то его монтаж проводят в специальных электротехнических трубах, жёсткость которых выбирается с учётом рыхлости почвы и степенью вероятности возникновения нежелательных механических повреждений. Первоначальным этапом проведения строительных работ является расчистка и планировка территории. С помощью нивелира определяются места расположения осветительных столбов, и отмечаются контрольными колышками. В случае подземной прокладки электроснабжающего кабеля, рытьё траншей может осуществляться до, или после того, как будет проведена установка опор.

Порядок проведения монтажных работ

Закрепление столбов методом бетонирования

С помощью бетонирования можно устанавливать как бетонные, так и металлические опоры освещения. Для этого в месте планируемого размещения столба в почве производится бурение отверстия. Величина заглубления столба выбирается в зависимости от типа грунта, высоты и толщины столба.

Таблица выбора величины заглубления столба

Диаметр отверстия должен превышать диаметр столба как минимум на 200мм. Если почва слишком мягкая, в яму закладывается пятнадцатисантиметровая подушка из песка и гранитного щебня, с соотношением толщины слоёв 2/3. Затем устанавливается столб, и при помощи временных распорок выравнивается строго вертикально. Пустоты между столбом и грунтом заполняются бетонной смесью, и тщательно утрамбовываются до уровня почвы. Для большей устойчивости, при монтаже металлических столбов перед бетонированием к столбу привариваются распорки из арматурного прута.

Забетонированный столб

Фланцевый способ закрепления фонарных столбов

Данный способ осуществляется методом резьбового крепления металлического фланца, приваренного в нижней части столба к железобетонному основанию.

Иногда, для установки небольших опор освещения, используют заранее изготовленные монолитные бетонные блоки с приваренными к армирующему каркасу резьбовыми анкерными шпильками. Такой блок устанавливается с соблюдением горизонтальности верхней плоскости на песчано-гравийную подушку в яму соответствующих размеров. Грунт вокруг блока утрамбовывается, а фланец выставленного столба фиксируется гайками.

Готовый фундаментный блок

Для столбов большой высотности проводится изготовление железобетонного основания в месте расположения осветительной опоры:

  • Выкапывается яма прямоугольного или круглого сечения.
  • При высокой сыпучести грунта, или с целью изготовления фундамента с выступающей над поверхностью почвы цокольной частью, устанавливается опалубка.
  • В опалубку закладывается металлическая рама с приваренными анкерными болтами и армирующими элементами.
  • Подготовленная конструкция заливается и утрамбовывается бетонной смесью.

Внимание! Монтаж столбов на фундаменте следует проводить только после окончательного застывания и высыхания бетона, что, как правило, составляет от двух до пяти суток, в зависимости от погодных условий.

Фланцевое крепление столба

Изготовление бетона

Цементно-песчаный раствор для бетона готовят способом постоянного перемешивания сухой смеси с добавлением воды до достижения сметанообразной консистенции. Цемент желательно использовать не ниже марки 400. Пропорциональное соотношение цемента и песка 2/3.

Чтобы получился хороший бетон, в цементный раствор в качестве наполнителя добавляют гранитный щебень. Содержание щебня не должно превышать 75% всего объёма бетона.

Способы защиты конструкции от разрушения

В отличие от бетонных столбов, металлические осветительные опоры теряют внешний вид и разрушаются от коррозии. С целью увеличения срока эксплуатации и защиты от ржавления, перед установкой их следует покрыть антикоррозионной грунтовкой и покрасить.

Для предотвращения нежелательного раскручивания анкерных соединений фланцевых креплений столбов, в качестве контргайки желательно использовать корончатые гайки со шплинтом.

Корончатая гайка под шплинт

Технология монтажа столбов под фонари

rusograda.ru

Столбы освещения

Столбы освещения


Date 12.03.2012
Author By ipadminka
Category Светотехника

В настоящее время, каждый житель города, перемещаясь в темное или ночное время, не уделяет должного внимания освещению улиц, считая его обыденным и необходимым. Столбы освещения, устанавливаемые на улицах, представляют собой оборудование, которое может быть использовано для освещения дорог, улиц, трасс, площадей, пешеходных переходов и прочих мест массового скопления людей. Столбы освещения классифицируются на декоративные опоры, уличные и магистральные опоры, опоры для освещения спортивных мероприятий, или специального назначения (молниеотводы, флагштоки, столбы для камер видео наблюдения).

Для освещения улиц и создания различных световых эффектов используются декоративные бетонные столбы освещения. Данная конструкция представляет собой сооружение с прикрепленным источником света или светильников. Данный вид столбов отличается конструкцией, цветом покрытия и кронштейном. В зависимости от степени освещения улицы, бетонные столбы освещения декоративного направления могут быть с различным числом рожков, что позволяет размещать различное количество светильников.

Достоинством декоративных опор является возможность достижения необходимого дизайнерского решения в вопросах интерьера и архитектуры комплекса.

Железобетонные столбы освещения используются для освещения магистралей в городах и для трасс. Независимо от погодных и климатических условий они освещают дорожное покрытие магистралей. Железобетонные столбы освещения , установленные на дороге, создают все необходимые условия для повышения безопасности передвижения потока автомобилей, создавая оптимальное условие отличной видимости. При высоком уровне туманности стоимость столбов освещения будет выше аналогичных столбов без приспособленности в туманных условиях.

Данная конструкция благодаря железобетону отличается высоким уровнем стойкости, защищенности от климатических воздействий и не подвержена резким колебаниям температурных режимов.

Покупайте столбы освещения только высокого качества. Для этого, лучше всего обращаться к компаниям, которые пользуются авторитетом среди потребителей и создали оптимальную репутацию. Следует помнить, что ряд компаний, у которых можно купить столбы освещения, помогают в вопросах консультативного сопровождения сделки. Стоимость столбов освещения варьируется в зависимости от выполняемых функций, материала изготовления и дизайнерского решения.



b2prom.ru

Уличное освещение на столбах – надежный монтаж опор + Видео

Чтобы свободно передвигаться по участку не только днем, но и ночью, вдоль дорожек нелишне сделать уличное освещение с плафонами на столбах, дающее большую площадь охвата светового пятна.

Сравниваем уличные фонари с другими источниками света

В сельской местности по ночам намного темнее, чем в городе, поскольку количество горящих ламп в поселках (в том числе и дачных), деревнях и обособленных домохозяйствах сравнительно невелико. В пределах дачи иной раз единственным источником света становится настенный фонарь при входе в дом и незашторенные окна. Однако известно, что чем ниже к земле лампа, тем меньший участок она освещает, и именно поэтому наиболее эффективным решением будет монтаж яркого светильника на высоком столбе.

Фото настенного фонаря при входе в дом

Установить его можно как посреди лужайки перед домом, так и возле дорожки, ведущей к воротам в ограде, окружающей земельный надел дачи. Большая площадь освещения – это основное преимущество использования фонарного столба. Помимо прочего, за счет высоты расположения лампы с установленным в плафоне отражателем свет можно направить на более дальнее расстояние.

На фото — установка светильников на фонарном столбе

Это позволяет располагать непрезентабельные бетонные или деревянные столбы не вплотную к дорожкам, а на некотором удалении от них, к примеру, среди деревьев аллеи. И, конечно, если фонарь находится на верхушке высокой опоры, он не будет поврежден разыгравшимися детьми или вышедшей из-под контроля самоходной газонокосилкой, как это бывает с грунтовыми светильниками.

Виды столбов и крепежей

Уличные столбы освещения для загородной дачи обычно изготавливаются по определенным стандартам, если, конечно, они не самодельные. Бывают столбы деревянные, бетонные, а также железобетонные и металлические. Первые 2 варианта подешевле и, поскольку относятся к бюджетному типу опор, не отличаются особо эстетичным видом. Выполненная из железобетона фонарная мачта отличается высокой прочностью и влагостойкостью и не способна выдержать разве что прямое столкновение грузового автомобиля.

Фото уличных столбов освещения для загородной дачи

Но и у такого типа опор внешний вид оставляет желать лучшего. Другое дело металлические столбы – они могут быть чугунными, алюминиевыми и из оцинкованной стали. Это самый дорогостоящий вариант, но долговечный и красивый. Что касается размеров столбов для уличного освещения дачи, то даже те, что сделаны из дерева, имеют строгие габаритные стандарты по высоте.

Самые популярные в частных хозяйствах варианты: 6,5 и 7,5 метров, также можно приобрести готовые опоры высотой 8,5 метров, 9,5 и 11 (для последнего типоразмера желателен монтаж с помощью тросов-растяжек). Диаметр варьируется от 14 до 24 сантиметров, а масса напрямую зависит от породы древесины. Бетонные фонарные столбы для уличного освещения гораздо тяжелее, при высоте от 4 до 11 метров и толщине от 10 до 40 сантиметров их вес соответствует 300-1000 килограммам. Железобетон при таких же габаритах имеет массу от 450 до 1200 кило. Монтаж тех и других без специальной строительной техники затруднителен.

На фото — бетонные фонарные столбы для уличного освещения

Металлические опоры для уличного освещения – особый случай. Во-первых, они могут состоять из нескольких отдельных труб разных высоты и диаметра, а во-вторых, нередко частью конструкции становятся кронштейны. Особенно трудно различить, где заканчивается мачта и начинается крепежный элемент в кованых декоративных моделях, которые могут принимать вид виноградной лозы с листьями или изящного деревца. Но менее 1,5 метров металлические столбы не бывают. Монтаж прямых и дугообразных кронштейнов выполняется и на деревянные опоры, наряду с бетонными, впрочем, уличные светильники для дачи могут устанавливаться и непосредственно на верхушки мачт.

Установка столбов для фонарей на загородном участке

Прежде, чем приступить к рытью ям под мачты для светильников, нужно определиться, будет ли проводка между фонарями тянуться под землей или по воздуху. В первом случае понадобятся еще и глубокие канавы, куда будет уложен кабель, а во втором все ограничится теми самыми ямами. Монтаж опор для уличного освещения дачи в любом случае начинается с изготовления опалубки. Делается она из фанеры, листы которой соединяются таким образом, чтобы получился ящик без дна.

Фото монтажа опор для уличного освещения дачи

Если проводка будет проходить под землей, внутрь опалубки вставляются изогнутые внизу трубы под кабель, загнутые концы которых выводятся в примыкающие отрезки канавы под стенку фанерного ящика.

Далее в яму на заранее утрамбованный грунт насыпается песчаная подушка высотой около 10-15 сантиметров, которая поливается водой и предельно уплотняется. Для дополнительного укрепления фундамента не помешает вбить в дно ямы арматуру, которая соединяется более тонкими прутками путем обвязки проволокой. Остается только приготовить бетонный раствор из цемента песка и бетона, разведенных водой, и, установив мачту, предназначенную для светильника, залить в опалубку.

На фото — опалубка для мачты светильника

Опору желательно закрепить растяжками, чтобы не покосилась, пока раствор сырой. Фонари уличного освещения крепятся на столб уже после того, как фундамент затвердеет, и начнется монтаж кабеля. Для установки деревянной мачты достаточно в фундамент зацементировать небольшой бетонный столб высотой около метра над поверхностью грунта.

Оцените статью: Поделитесь с друзьями!

remoskop.ru
