Сп опалубочные работы – СП 70.13330.2012 Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87 (с Изменениями N 1, 3)

Опалубочные работы

17.1 Опалубка должна соответствовать требованиям ГОСТ Р 52085 и обеспечивать проектную форму, геометрические размеры и качество поверхности возводимых конструкций в пределах установленных допусков.

17.2 При выборе типа опалубки, применяемой при возведении бетонных и железобетонных конструкций, следует предусматривать:

  • точность изготовления и монтажа опалубки;
  • качество бетонной поверхности и монолитной конструкции после распалубки;
  • оборачиваемость опалубки.
  • опалубка должна быть сертифицирована на соответствие ГОСТ Р 52085 предприятием-изготовителем.

17.3 Нагрузки и данные для расчета опалубки приведены в приложении Т.

17.4 Установка и приемка опалубки, распалубливание монолитных конструкций, очистка и смазка производится по СП 48.13330 и ППР.

17.5 Подготовленную к бетонированию опалубку следует принимать по ГОСТ Р 52752 и акту.

17.6 Поверхность опалубки, соприкасающаяся с бетоном должна быть перед укладкой бетонной смеси покрыта смазкой. Смазку следует наносить тонким слоем на тщательно очищенную поверхность.

Поверхность опалубки после нанесения на нее смазки должна быть защищена от загрязнения, дождя и солнечных лучей. Не допускается попадания смазки на арматуру и закладные детали. Допускается для смазки деревянной опалубки использовать эмульсол в чистом виде или с добавкой известковой воды.

Для металлической и фанерной опалубки допускается применять эмульсолы с добавлением уайт-спирита или поверхностно-активных веществ, а также другие составы смазок, не влияющие отрицательно на свойства бетона и внешний вид конструкций и неуменьшающие сцепление опалубки с бетоном.

Смазку из отработанных машинных масел случайного состава применять не допускается.

17.7 Опалубка и арматура массивных конструкций перед бетонированием должны быть очищены сжатым (в том числе горячим) воздухом от снега и наледи. Очистка и нагрев арматуры паром или горячей водой не допускаются.

Все открытые поверхности свежеуложенного бетона после окончания бетонирования и при перерывах в бетонировании должны быть тщательно укрыты и утеплены.

17.8 Технические требования, которые следует выполнять при бетонировании монолитных конструкций и проверять при операционном контроле, включая допустимую прочность бетона при распалубке, приведены в таблице 5.11.

Таблица 5.11. СП 70.13330.2012

Несущие и ограждающие конструкции.
Актуализированная редакция СНиП 3.03.01-87

Параметр

Величина параметра

Контроль (метод, объем, вид регистрации)

1 Допускаемые отклонения положения и размеров установленной опалубки

По ГОСТ Р 52085

Измерительный (теодолитная и нивелирная съемки и измерение рулеткой)

2 Предельные отклонения расстояния: между опорами изгибаемых элементов опалубки и между связями вертикальных поддерживающих конструкции от проектных размеров:



Измерительный (измерение рулеткой)

на 1 м длины

25 мм

на весь пролет

75 мм

От вертикали или проектного наклона плоскостей опалубки и линий их пересечений:



на 1 м высоты

5 мм

на всю высоту:



для фундаментов

20 мм

для тела опор и колонн высотой до 5 м

10 мм

3 Предельное смещение осей опалубки от проектного положения:



Измерительный (измерение рулеткой)

фундаментов

15 мм

тела опор и колонн фундаментов под стальные конструкции

8 мм

4 Предельное отклонение расстояния между внутренними поверхностями опалубки от проектных размеров

5 мм

То же

5 Допускаемые местные неровности опалубки

3 мм

Измерительный (внешний осмотр и проверка двухметровой рейкой)

6 Точность установки и качество поверхности несъемной опалубки-облицовки

Определяется качеством поверхности облицовки

То же

7 Точность установки несъемной опалубки, выполняющей функции внешнего армирования

Определяется проектом

То же

8 Оборачиваемость опалубки

ГОСТ Р 52085

Регистрационный, журнал работ

9 Прогиб собранной опалубки

То же

Измерительный (нивелирование)

10 Минимальная прочность бетона незагруженных монолитных конструкций при распалубке поверхностей:

0,5 МПа

Измерительный по ГОСТ 22690, журнал бетонных работ

вертикальных из условия сохранения формы



горизонтальных и наклонных при пролете:



до 6 м

70% проектной

свыше 6 м

80% проектной

11 Минимальная прочность бетона при распалубке загруженных конструкций, в том числе от вышележащего бетона (бетонной смеси)

Определяется ППР и согласовывается с проектной организацией

То же

17.9 При установке промежуточных опор в пролете перекрытия при частичном или последовательном удалении опалубки минимальная прочность бетона при распалубке может быть снижена. В этом случае прочность бетона, свободный пролет перекрытия, число, место и способ установки опор определяются ППР и согласовываются с проектной организацией. Снятие всех типов опалубки следует производить после предварительного отрыва от бетона.

pskgorod.ru

Опалубочные работы. — Строительные СНИПы, ГОСТы, сметы, ЕНиР,

Бетонные работы
Опалубочные работы
Состав операций и средства контроля
Этапы работ Контролируемые операции
Контроль (метод, объём)
Подготовительные работы Проверить:— наличие документа о качестве на опалубку

— наличие ППР на установку и приемку опалубки;

— качество подготовки и отметки несущего основания;

— наличие и состояние крепежных элементов, средств подмащивания.



Визуальный



То же

Визуальный, измерительный

Визуальный

Сборка опалубки Контролировать:— соблюдение  порядка сборки щитов опалубки, установки крепежных элементов, средств лодмащивания, закладных элементов;

— плотность сопряжения щитов опалубки между собой и с ранее уложенным бетоном;

— соблюдение геометрических размеров и проектных наклонов плоскостей опалубки;

— надежность крепления щитов опалубки.

Технический осмотр



Измерительный, всех элементов



То же



Технический осмотр

Приемка опалубки Проверить

— соответствие геометрических размеров опалубки проектным;

— положение опалубки относительно разбивочных осей в плане и по вертикали, в т. ч. обозначение проектных отметок верха бетонируемой конструкции внутри поверхности опалубки;

— правильность установки и надежность крепления пробок и закладных деталей, а также всей системы в целом.



Измерительный, всех элементов



Измерительный







Технический осмотр

Контрольно-измерительный  инструмент: рулетка, отвес строительный,  нивелир, теодолит, линейка металлическая.

Операционный контроль осуществляют: мастер (прораб), геодезист— в процессе выполнения работ.

Приемочный контроль осуществляют: работники службы качества, мастер прораб), представители технадзора заказчика.



Технические требования

СНиП З.ОЗ.О1-87 п. 2.110, табл. 10

Допускаемые отклонения:

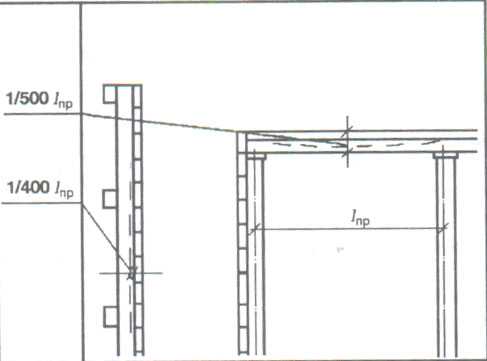

Прогиб собранной опалубки:

— вертикальных поверхностей— 1/400 пролета;

— перекрытий — 1/500 пролета.

Минимальная прочность бетона, незагруженных монолитных конструкций при распалубке поверхностей:

— вертикальных из условия сохранения формы — 0,2—0,3 МПа;

— горизонтальных и наклонных при пролете:

— до 6 м — 70% проектной;

— св. 6 м — 80% проектной.

Минимальная прочность бетона при распалубке загруженных конструкций, в том числе от вышележащего бетона, определяется ППР и согласовывается с проектной организацией.

На устройство опалубки сборно-монолитных конструкций составляется акт освидетельствования  скрытых  работ  с  инструментальной проверкой отметок и осей.

ГОСТ Р 52086—2003. Опалубка. Термины и определения. ГОСТ Р 52085—2003. Опалубка. Общие технические условия.

Опалубка должна обладать прочностью, жесткостью, неизменяемостью формы и устойчивостью в рабочем положении, а также в условиях монтажа и транспортирования.

Для деревянной палубы должны применяться пиломатериалы хвойных пород по ГОСТ 8486—86*Е и листовых пород по ГОСТ 2695—83* не ниже II сорта.

Доски опалубки должны иметь ширину не более 150 мм.

Влажность древесины, прменяемой для палубы, должна быть не более 22%., для поддерживающих элементов — не более 22%.

Элементы опалубки должны плотно прилегать друг к другу при сборке. Щели в стыковых соединениях не должны быть более 2 мм. На палубе щитов из фанеры не допускаются трещины, заусенцы и местные отклонения глубиной более 2 мм, на палубе из древесины — более 3 мм в количестве не более 3 на 1 м2.

При приемке опалубки необходимо проверить наличие паспорта с инструкцией по монтажу и эксплуатации опалубки, проверить геометрические размеры, качество рабочих поверхностей, защитной окраски поверхностей, не соприкасающихся с бетоном.

Типы опалубок должны применяться в соответствии с ГОСТ Р 52085—2003.

Указания по производству работ

СНиП 3.03.01-87 пп. 2.105, 2.109, табл.  10

Числовые  значения  отклонений точности  установки  и  изготовления инвентарных опалубок приведены в таблице.

Интервалы размер Значения отклонения точности, мм
инвентарной опалубки, мм изготовления
установки
50-80 ±0,37 ±0,85
80-120 ±0,44 ±1,10
120-180 ±0,50 ±1,25
180-250 ±0,58 ±1.45
230-315 ±0,65 ±1,60
315-400 ±0,70 ±1,80
400-500 ±0,78 ±2,00
500-630 ±0,88 ±2,20
630-800 ±1,00 ±2,50
800-1000 ±1,15 ±2,80
1000-1250 ±1,30 ±3,30
1250-1600 ±1,55 ±3,80
1600-2000 ±1,85 ±4,60
2000-2500 ±2,20 ±5.5

Точность установки инвентарной опалубки уникальных и специальных сооружений должна определяться проектом.

Точность малооборачиваемой и (или) неинвентарной опалубки при возведении конструкций, к которым не предъявляются требования к поверхности, по согласованию с заказчиком может быть снижена по сравнению с требуемой в вышеприведенной таблице.

Перепады поверхностей, в том числе стыковых, для конструкций, готовых под окраску без шпаклевки, не должны превышать 2 мм.

Установка и приемка опалубки, распалубливание монолитных конструкций, очистка и смазка производятся по проекту производства работ.

snip1.ru

5.17 Опалубочные работы

5.17.1 Опалубка должна соответствовать требованиям ГОСТ Р 52085и обеспечивать проектную форму, геометрические размеры и качество поверхности возводимых конструкций в пределах установленных допусков.

5.17.2 При выборе типа опалубки, применяемой при возведении бетонных и железобетонных конструкций, следует предусматривать:

точность изготовления и монтажа опалубки;

качество бетонной поверхности и монолитной конструкции после распалубки;

оборачиваемость опалубки.

опалубка должна быть сертифицирована на соответствие ГОСТ Р 52085предприятием-изготовителем.

5.17.3 Нагрузки и данные для расчета опалубки приведены в приложении Т.

5.17.4 Установка и приемка опалубки, распалубливание монолитных конструкций, очистка и смазка производится по СП 48.13330и ППР.

5.17.5 Подготовленную к бетонированию опалубку следует принимать по ГОСТ Р 52752и акту.

5.17.6 Поверхность опалубки, соприкасающаяся с бетоном должна быть перед укладкой бетонной смеси покрыта смазкой. Смазку следует наносить тонким слоем на тщательно очищенную поверхность.

Поверхность опалубки после нанесения на нее смазки должна быть защищена от загрязнения, дождя и солнечных лучей. Не допускается попадания смазки на арматуру и закладные детали. Допускается для смазки деревянной опалубки использовать эмульсол в чистом виде или с добавкой известковой воды.

Для металлической и фанерной опалубки допускается применять эмульсолы с добавлением уайт-спирита или поверхностно-активных веществ, а также другие составы смазок, не влияющие отрицательно на свойства бетона и внешний вид конструкций и неуменьшающие сцепление опалубки с бетоном.

Смазку из отработанных машинных масел случайного состава применять не допускается.

5.17.7 Опалубка и арматура массивных конструкций перед бетонированием должны быть очищены сжатым (в том числе горячим) воздухом от снега и наледи. Очистка и нагрев арматуры паром или горячей водой не допускаются.

Все открытые поверхности свежеуложенного бетона после окончания бетонирования и при перерывах в бетонировании должны быть тщательно укрыты и утеплены.

5.17.8 Технические требования, которые следует выполнять при бетонировании монолитных конструкций и проверять при операционном контроле, включая допустимую прочность бетона при распалубке, приведены в таблице 5.11.

Таблица5.11

Параметр

Величина параметра

Контроль (метод, объем, вид регистрации)

1 Допускаемые отклонения положения и размеров установленной опалубки

По ГОСТ Р 52085

Измерительный (теодолитная и нивелирная съемки и измерение рулеткой)

2 Предельные отклонения расстояния: между опорами изгибаемых элементов опалубки и между связями вертикальных поддерживающих конструкции от проектных размеров:



Измерительный (измерение рулеткой)

на 1 м длины

25 мм



на весь пролет

75 мм



От вертикали или проектного наклона плоскостей опалубки и линий их пересечений:





на 1 м высоты

5 мм



на всю высоту:





для фундаментов

20 мм



для тела опор и колонн высотой до 5 м

10 мм



3 Предельное смещение осей опалубки от проектного положения:



Измерительный (измерение рулеткой)

фундаментов

15 мм



тела опор и колонн фундаментов под стальные конструкции

8 мм



4 Предельное отклонение расстояния между внутренними поверхностями опалубки от проектных размеров

5 мм

То же

5 Допускаемые местные неровности опалубки

3 мм

Измерительный (внешний осмотр и проверка двухметровой рейкой)

6 Точность установки и качество поверхности несъемной опалубки-облицовки

Определяется качеством поверхности облицовки

То же

7 Точность установки несъемной опалубки, выполняющей функции внешнего армирования

Определяется проектом

«

8 Оборачиваемость опалубки

ГОСТ Р 52085

Регистрационный, журнал работ

9 Прогиб собранной опалубки

То же

Измерительный (нивелирование)

10 Минимальная прочность бетона незагруженных монолитных конструкций при распалубке поверхностей:

0,5 МПа

Измерительный по ГОСТ 22690, журнал бетонных работ

вертикальных из условия сохранения формы



горизонтальных и наклонных при пролете:



до 6 м

70 % проектной

свыше 6 м

80 % проектной

11 Минимальная прочность бетона при распалубке загруженных конструкций, в том числе от вышележащего бетона (бетонной смеси)

Определяется ППР и согласовывается с проектной организацией

То же

5.17.9 При установке промежуточных опор в пролете перекрытия при частичном или последовательном удалении опалубки минимальная прочность бетона при распалубке может быть снижена. В этом случае прочность бетона, свободный пролет перекрытия, число, место и способ установки опор определяются ППР и согласовываются с проектной организацией. Снятие всех типов опалубки следует производить после предварительного отрыва от бетона.

studfiles.net

состав, требования и правила безопасности

Наша компания выполняет полный цикл работ по опалубке в Москве и области. У нас доступные цены и большой опыт работы в сфере строительства. Выбрав монолитный способ получения железобетонных и бетонных частей здания, придется детально разобраться с вопросами организации опалубки и выполнения сопутствующих работ. В нашей компании вы можете заказать (взять в аренду или купить) готовые опалубочные системы всех видов и типоразмеров.

Приступая к работам, стоит помнить о:

  • корректном выборе формирующей временной (постоянной) системы;
  • грамотном проведении мероприятий по сборке и установке опалубки;
  • армированию каркаса ЖБ конструкций;
  • заливке жидкого раствора;
  • корректном демонтаже опалубочной системы;
  • требованиях, предъявляемых к монолитам.

Если работы по монтажу опалубки проведены в соответствии с требованиями ГОСТ, их результатом будет высокопрочный монолит с более высокими эксплуатационными характеристиками, чем аналогичные части здания, выполненные из кирпича, блоков и прочих материалов. В противном случае построенное монолитное здание не будет отличаться надежностью, безопасностью и долговечностью. Поэтому проведение опалубочных работ требует строгого соблюдения технологического процесса и строительных норм.

Разновидности опалубочных систем и их сфера эксплуатации

Опалубка — несъемная или съемная форма для укладки и набора прочности бетонной смеси (армированной или неармированной). С ее помощью можно возводить монолитные стены и фундаменты, колонны и вышки, перегородки и перекрытия любой высоты, сложные бетонные формы и прочие объекты.

Опалубку производят из стали и алюминия, деревянных досок и ламинированной фанеры, армоцемента и железобетона, пенополистирола и некоторых других материалов. Системы, используемые многократно (от 35 до 550 раз), называют инвентарными, а неразъемные конструкции — неинвентарные. Последний вид опалубки мы рекомендуем применять в частном домостроении. Она многофункциональна — служит для формовки бетонной смеси и утепления, звукоизоляции монолита.

По конструктивным особенностям временные формы делятся на:

  • Сборно-переставные.

Существует два подвида систем — мелко- и крупнощитовые. Первый вид опалубки собирается из щитов небольших размеров. Такие конструкции легки и позволяют изготавливать небольшие и невысокие монолиты, получать нетиповые части здания. Чаще используются в частном домостроении. Крупнощитовая системы собирается из тяжелых щитов больших размеров, поэтому без помощи спецтехники не обойтись. Опалубку выгодно использовать в массовом строительстве и для производства крупных монолитов.

  • Подъемно-переставная опалубка.

Служит для производства труб, башен, вышек и прочих объектов различной формы и габаритов. Целесообразно применять конструкцию при производстве высоких объектов.

  • Горизонтально-скользящая система.

Подходят для изготовления открытых сооружения, подпорных стен и коллекторов и прочих объектов.

  • Туннельная опалубка.
  • Пневматическая конструкция для производства криволинейных частей здания.
  • Объемно-переставная конструкция.

Используется для строительства зданий, проектом которых предусмотрены поперечные несущие объекты и перекрытия.

  • Блок форма для производства ступенчатых фундаментов.
  • Скользящая система для сооружения монолитных конструкций высотой свыше 10 м;

Важные особенности проведения опалубочных работ

Выбранная для заливки монолита форма будет определять, какая работа по опалубке должна быть выполнена. Если для производства монолита используется система из гидрофильных палуб (стали, пиломатериалов, шероховатой фанеры и т.д.), то потребуется провести мероприятия по уменьшению сцепления бетона с палубой. Мы рекомендуем смазать поверхность противоадгезионным составом: отработанное масло, известковое молоко, раствором жидкой глины или специальными готовыми комбинированными смазками. Если палуба выполнена из текстолита, ламинированной фанеры, пластика (гидрофобные материалы), адгезия бетона будет минимальной.

Это важный момент производства опалубочных работ, поскольку обеспечивает качественный и безопасный отрыв щитов от поверхности еще не набравшего в полной мере прочности бетона. Формирующая система должна быть не только надежной и прочной, но и простой в демонтаже. Что еще должна учитывать работа по опалубке для монолита?

  • проводиться без отступлений от проектных и маркировочных чертежей;
  • осуществляться в соответствии с технологической картой;
  • разбивку на захватки;
  • сроки эксплуатации формы при бетонировании сложных монолитов;
  • спецификацию всех элементов комплекта;
  • контроль качества выполнения работ по опалубке как мелких, так и крупных монолитов.

При корректном выполнении всех мероприятий бетонная или ЖБ конструкция будет иметь соответствующие технической и проектной документации форму и габариты. Опалубочная система должна иметь высокую плотность рабочих стыков, вертикальное и горизонтальное соответствии, совпадение осей системы с разбивочными осями здания и т.д.

Арматурные работы

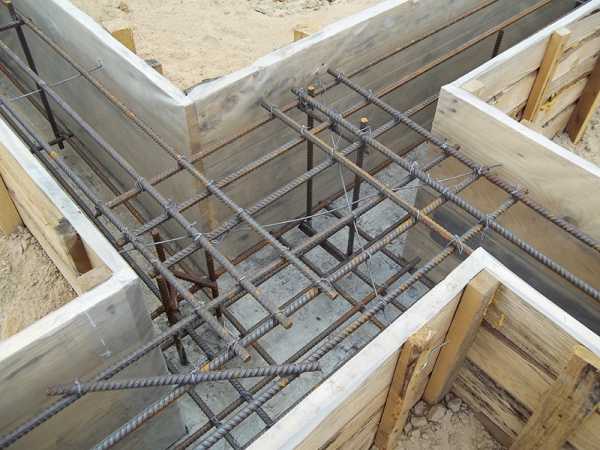

Элементы здания, которые будут принимать на себя нагрузки, должны иметь высокую несущую способность. Поэтому перед заливкой бетона в опалубочную форму выполняют вязку металлического каркаса будущего монолита. Она проводится с помощью металлических стержней различного диаметра (10-12 мм). При вязке стержней следует учитывать, что их залегание в будущем монолите должно быть скрытое. Согласно технологическим нормам, залегание прутьев арматуры должно быть на расстоянии 5 см от кроев будущего монолита. Прутья связываются проволокой большого диаметра. Если объект защемлен с одной стороны, тогда стержни прокладываются в верхней части монолита. Если с обеих сторон, тогда в нижних слоях.

В собранную опалубочную систему с каркасом из арматуры заливается жидкий бетон. Укладка выполняется слоями определенной толщины, которые качественно утрамбовываются. Толщина слоя зависит от типа формы и вида объекта здания. Демонтажные работы по опалубке начинается с момента набора бетоном 55-70% прочности. Все манипуляции необходимо проводить аккуратно, иначе есть риск повредить монолит.

При выполнении любых мероприятий на стройплощадке специалисты нашей компании рекомендуют не пренебрегать правилами техники безопасности. Если с выполнением хотя бы одного вида работ могут возникнуть сложности, работы по опалубке разумнее доверить профессионалам.

opalubka-sten.ru
