Содержание

Плиты перекрытия: ГОСТ, сортамент и размеры

Производство различных по виду и размерам плит перекрытий выполняется в строгом соответствии с требованиями, регламентированными ГОСТом 23009-78. Технология производства плиты перекрытия по ГОСТу данной редакции используется предприятиями с 1979 года.

Нормативным документом предусмотрены основные качественные характеристики готовой продукции, возможность ее применения в различных сферах строительной промышленности. Все изделия, изготовленные на заводах, имеют маркировку, которая несет в себе информацию о характеристиках плиты перекрытия, ее габаритных параметрах и назначении.

Классификация готовой продукции производится с учетом следующих критериев:

  • тип конструкции;
  • вид используемого при производстве бетона;
  • стойкость к воздействию факторов окружающей среды;
  • конструктивные особенности.

Возможности применения строительного материала

Бетонные плиты перекрытий широко используются в промышленном и частном строительстве при сооружении зданий различного назначения. Их использование позволяет получить надежную и долговечную конструкцию, способную выдерживать большие механические нагрузки, не теряя своих качественных характеристик.

Продукция из железобетона используется при выполнении ряда работ, а именно:

Применение монолитной плиты для бассейна

  • укладка фундамента;
  • обустройство тоннелей;
  • сооружение эстакад;
  • создание балок обвязочных;
  • сооружение основы под краны и прочую тяжелую строительную технику;
  • воздвижение перекрытий в жилых и коммерческих постройках;
  • создание парапетов;
  • устройство дна в каналах под коммуникации;
  • сооружение опорных подушек;
  • строительство лестничных маршей и пр.

Монтаж плит перекрытий невозможен без применения специальной техники, что обусловлено большим весом и крупными габаритами изделий.

Для установки плит перекрытий необходимо взять в аренду автомобильный кран грузоподъемностью до 5 тонн. С помощью спецтехники монтаж бетонных изделий производится быстро и безопасно.

Такелажные работы

Перемещение плит перекрытий на стройплощадке

Погрузка, разгрузка и перемещение блоков по строительной площадке производится благодаря наличию на изделиях закладных петель, предназначенных для зацепа крючков тросов. В том случае, если на изделиях отсутствуют крепежные элементы, необходимо заранее продумать альтернативный способ их перемещения.

Как правило, оптимальным решением является применение специальных захватных устройств (кондукторов). Перекрытия, неоснащенные петлями, имеют трапециевидное сечение, а на боковых поверхностях изделия имеются выступы, за которые и фиксируются захваты кондуктора.

Складирование бетонных перекрытий

С целью сохранения качественных характеристик и целостности, необходимо соблюдать и правила содержания изделий из бетона на строительной площадке. Продукция должна находиться строго в горизонтальном положении, категорически недопустимо погружение железобетонных плит в грунт, которое влечет растрескивание перекрытия. Также нельзя укладывать плиты друг на друга, необходимо выложить по торцам подкладки.

Схема складирования плит перекрытия

Рекомендации по работе с бетонными изделиями

Профессиональные строители рекомендуют строго придерживаться правил по укладке плит перекрытий, ведь пренебрежение рекомендациями ставит под угрозу долговечность и безопасность эксплуатации конструкции.

Порядок выполнения работ по монтажу:

Схема монтажа плит перекрытия

  • Приготовление цементного раствора.
  • Установка крана в рабочую позицию, подготовка к подъему.
  • Нанесение раствора на участки опирания (слой – 2-3 см).
  • Перенос изделия на место установки.
  • Проверка надежности опоры изделия на несущую конструкцию.
  • Опускание перекрытия.
  • Проверка горизонтальных швов.
  • Заполнение пустот цементным раствором.

При сооружении конструкций, предполагающих большие весовые нагрузки, необходимо позаботиться об улучшении несущей способности. Для этого расстояния между плитами перекрытия необходимо не только заполнить цементным раствором, но и дополнительно армировать. По наружному периметру конструкции стоит оборудовать монолитный пояс (ширина – минимум 5 см). Арматурный каркас нужно выполнить из двух металлических стержней и уложить вертикально.

По такому же принципу укрепляют и стыки между плитами, расположенные внутри перекрытия. Таким образом, все конструкционные элементы перекрытия связываются в единый монолитный блок. Несущая способность существенно повышается: для монолитных бетонных конструкций – на 40%, а для ячеистых перекрытий – на 100%.

Габаритные параметры

На рынке бетонных изделий России плиты перекрытий представлены широким ассортиментом. Для каждого вида работ (с учетом предполагаемой нагрузки) производители предлагают продукцию различных габаритных размеров. В таблице представлены наиболее востребованные размеры плит перекрытий различных марок.

МаркаДлина, ммШирина, ммВес, тОбъем, м3
ПК 17-10.0816809900,490,36
ПК 20-10.0819809900,760,54
ПК 30-10.0829809901,110,78
ПК 40-10.0839809901,20,87
ПК 51-10.0850809901,4751,11
ПК 60-10.0859809901,7251,3
ПК 70-10.08698011902,061,52
ПК 80-12.08798011903,0632,09
ПК 90-12.08898011903,22,38

Цифра «8» в обозначении марки плиты определяет оптимальную расчетную нагрузку, которая составляет 800 кгс/м2. Что является стандартным показателем для сооружения зданий жилого значения.

Конструктивные размеры плит перекрытия

Плиты перекрытия – ГОСТ

Плиты перекрытия применяются при сооружении многоэтажных зданий различного назначения, качество изделий – залог безопасной и длительной эксплуатации постройки. Плиты производятся в строгом соответствии с государственными стандартами, могут иметь в своем составе легкий, тяжелый или силикатный бетон.

Плиты перекрытий согласно ГОСТ

Производственная технология предусматривает наличие в материале пустот, которые облегчают плиту и обеспечивают ей повышенные тепло- и звукоизоляционные качества. Максимально допустимый диаметр круглых пустот – 15,9 мм. Минимальная ширина плит составляет 1 м, а максимальная – 1,8 м. Длина изделия – до 9,2 м.

Согласно ГОСТ плит перекрытий, бетон, используемый при создании плит, должен отвечать по качественным параметрам классу В22,5. Плотность цементного порошка должна составлять 2000-2400 кг/м3.

Прочность изделия достигается за счет применения сверхпрочной стальной арматуры в качестве каркаса.

Государственный стандарт регламентирует марку используемого бетона с учетом его морозостойкости (F200.F). Согласно ГОСТу 9561-91, пустотные плиты производятся из бетона, прочность которого составляет 261,9 кг/см2.

Техническая характеристика плит перекрытий

Сортамент изделий

В зависимости от предполагаемых нагрузок и других эксплуатационных условий подираются плиты с соответствующими характеристиками. При выборе материала необходимо обратить внимание на тип арматуры и марку бетона. Основные виды бетона, применимые при создании изделий:

  • Л – легкий;
  • Ж – жаростойкий;
  • С – силикатный;
  • Я – ячеистый;
  • М – мелкозернистый.

Маркировка плит перекрытия

Также бетонные изделия классифицируются по степени стойкости к факторам внешней среды. По качеству поверхности изделия бывают:

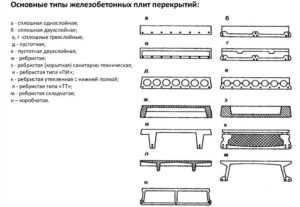

Основные типы железобетонных плит перекрытий

  • Н – нормальная проницаемость;
  • П – пониженная проницаемость;
  • О – особая проницаемость.

Изучив сортамент плит перекрытий, можно подобрать оптимально подходящее для каждого отдельного типа работ изделие.

Наличие в маркировке обозначения «С» свидетельствует о стойкости к сейсмическим колебаниям, степень которых не превышает 7 баллов.

В зависимости от назначения продукция может быть монолитной либо пустотелой. Монолитные изделия обладают повышенной прочностью и большим весом, а изделия с пустотами имеют малый вес, что значительно облегчает нагрузку на несущую конструкцию.

Видео по теме: Какие размеры бывают у плит перекрытия

avtokrany.guru

Номенклатура железобетонных изделий | Новости в строительстве

В этой статье- «Номенклатура железобетонных изделий» приведены некоторые наиболее распространенные виды железобетонных изделий различного назначения. Также дана технико-экономическая оценка эффективности их применения в строительстве.

◊ Изделия для жилых и гражданских зданий
Изделия для фундаментов и подземных частей зданий выполняют в виде массивных элементов с плоской нижней поверхностью — подошвой (рисунок-1, а), устанавливаемых на уплотненный грунт или бетонную подготовку. В верхней части элемента устанавливают гнездо-стакан для установки нижнего конца колонны. Глубина стакана составляет 1…1,5 высоты сечения колонны. При больших нагрузках на основания применяют сборные фундаменты. Они состоят из плит и блоков, укладываемых при монтаже в 2…3 яруса.

Рисунок-1. Фундаменты и стены подвалов:

















а — фундамент под колонны;б — блоки ленточного фундамента стен;в — блоки стен подвалов

〈Фундаменты под колонны выполняют из бетона класса В 15, 20 и 25; их армируют сетками и каркасами из стали класса А-III.Такие фундаменты изготовляют в основном по стендовой технологии. Ленточные фундаменты под стены производят из отдельных блоков трапециевидного или прямоугольного сечения (рисунок-1, б), массой 0,5…4 т, из тяжелого бетона классов В10…20. Армируют блоки сетками из стали класса А-III.Изготовляют фундаменты в основном по стендовой технологии.

Стены подвалов производят из сплошных блоков или из блоков с пустотами из тяжелого бетона классов В 7,9…10 массой до 2
т (рисунок-1, в).Панели наружных стен изготовляют сплошными или с оконными или дверными проемами (рисунок-2,а, б), однослойными из легкого бетона на пористом заполнителе класса В 7,5, а также из ячеистого бетона классов В 2,5; 5.

Рисунок-2. Панели наружных (а) и внутренних (б) стен жилых зданий


〉Панели наружных стен жилых зданий на комнату производят размером 3,6×2,9×0,4 м, массой до 4 т, а панели на две комнаты с двумя оконными проемами имеют длину 6…6,6 м, массу до 8 т. Стеновые панели армируют сварными сетками, а при наличии проемов по их периметру устанавливаются каркасы. Для облегчения наружных стен и повышения их термоизоляции применяют трехслойные панели с наружным и внутренним слоями из ячеистого бетона, минерального войлока и других материалов.

〉Панели внутренних стен выполняют однослойными (рисунок-2, б) сплошными и с дверными проемами длиной до 6 м,высотой до 2,9 м и толщиной до 200 мм из тяжелого или конструкционного легкого бетона классов В 12,5; 15 по конвейерному, агрегатно-поточному и кассетному способам производства.

〉Колонны многоэтажных зданий производят сечением 300× 300 и 400× 400 мм и длиной на 1…4 этажа. Наиболее распространены колонны длиной 8,4 м, массой до 3,5 т на два этажа (рисунок-3). По концам колонны имеют выпуски арматуры, а также выступающие консоли для опирания ригелей. Колонны делают из тяжелого бетона классов В 15…40 и из конструкционного легкого бетона классов В 15…30. Армируют колонны пространственными каркасами из стали класса А-III, а изготовляют их по агрегатно-поточному и стендовому способам.

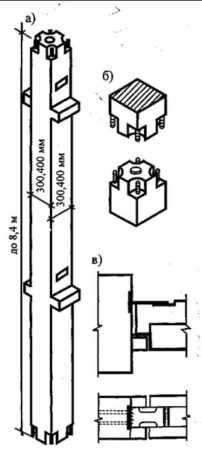

Рисунок-3. Колонна каркаса многоэтажных зданий


а — общий вид колонны длиной на два этажа; б — стык элементов; в — стык колонны с ригелем

〉Плиты перекрытия изготовляют сплошными, с пустотами и ребристыми (рисунок-4). Пустотелые плиты ( рисунок-4,б) изготовляют длиной 6,9 и 12 м, шириной 2,4 и 1,5 и толщиной 220…300 мм. Ребристые П- образного сечения плиты (рисунок-4, в) выполняют размером 8,8× 1,5×0,4 м, массой до 4 т. Для больших пролетов предназначены ребристые плиты типа 2Т (рисунок-4, г) , их размер 15×3×0,6 м, масса до 11 т.

Рисунок-4. Плиты перекрытий многоэтажных зданий:

















а-сплошные сечения; б-многопустотная; в-ребристая; г-типа 2Т.

〉Лестничные марши

Рисунок-5. а) -Лестничный марш с площадками; б)-Объемный элемент кухня-комната

Лестничные марши выполняют в виде плит со ступенчатой поверхностью в средней части, а концевые участки образуют лестничные площадки (рисунок-5) . Размер марша 3,9×1,5 м, масса до 2,5 т, для их изготовления применяют тяжелый бетон классов В 15…25. Лестничные марши можно изготовлять по конвейерному, агрегатно-поточному и стендовому способам.

〉 Объемные элементы.

Стремление максимально снизить трудовые затраты и ускорить строительство вызвало появление новых конструктивных решений зданий — объемных элементов (рисунок-5,б). В настоящее время уже имеется опыт строительства жилых зданий из целых квартирных блоков, которые изготовляют на заводе со всеми санитарно-техническими и электротехническими устройствами, оснащают встроенной мебелью и кухонным оборудованием. Такие объемные блоки или собирают на заводе из отдельных плоских элементов, или изготовляют в специальных объемных кассетах.



Монолитные блоки отличаются большей жесткостью и меньшей трудоемкостью изготовления. В зависимости от планировки блоки квартиры выпускают трех типов: две жилые комнаты; жилая комната, кухня и санитарный узел; лестничная клетка. Такая номенклатура блоков позволяет при различных их сочетаниях получать квартиры в одну, две и три комнаты. Монтаж домов из объемных элементов является новой, более высокой ступенью индустриального строительства.

〉Изделия санитарно-технические.
В сборном домостроении санитарно-технические устройства: сети водопровода, канализации, отопления, мусоропровода, вентиляционные каналы — выполняют из сборных элементов заводского изготовления. Все разводки сетей: металлические трубы водопровода, отопления и канализации — в процессе изготовления замоноличивают в тело панелей или специальных блоков.

В готовом виде такие конструкции доставляют на строительную площадку, где путем соединения стыков их монтируют в общую систему.
Отопительные панели представляют собой прямоугольную бетонную плиту толщиной 60 мм, в которую заложены металлические или стеклянные трубы, присоединяемые к системе отопления. Кроме отопительных панелей изготовляют также панели междуэтажных перекрытий с заложенными в них отопительными трубами.

〉Санитарно-технические блоки представляют собой сборные железобетонные стеновые элементы с вмонтированными в них трубами и соединительными элементами для водопроводной, канализационной, газопроводной систем. Различают два вида блоков: вертикальный и горизонтальный.
Блоки вентиляционные применяют в зданиях для вытяжной вентиляции.

Они представляют собой прямоугольные бетонные плиты с круглыми или квадратными отверстиями. Высоту вентиляционного блока назначают в зависимости от высоты помещения, где он будет установлен; ширину блока — от наличия каналов в блоке. В верхней части плоскости блока, выходящей в помещение, устраивают квадратное отверстие, предназначенное для сбора воздуха и соединяемое с одним из вертикальных каналов. Вентиляционные блоки устанавливают в гнездах, специально для этой цели оставленных в стене здания.

Блок мусоропровода по внешнему виду представляет собой железобетонный вертикальный элемент с круглым внутренним отверстием диаметром 350…500 мм. Внутреннее отверстие блока облицовывают асбестовой оболочкой в целях предохранения бетона от биологической коррозии и разрушения при падении мусора. Блоки мусоропровода рассчитаны на высоту одного или двух этажей. На высоте 0,8…1,0 м от низа блока имеется отверстие для сброса мусора. Блоки мусоропроводов монтируют в стенах лестничной клетки.

〉Санитарно-технические кабины.

Существенным достижением строительной техники является применение объемных элементов — санитарно-технических кабин. Такое конструктивное решение оборудования жилых зданий санитарно-техническими устройствами вызвано значительными трудовыми затратами на оборудование санитарной техникой даже при использовании блоков.

Санитарно-технические кабины оборудуют ванной длиной 1,5 м, смесителем горячей и холодной воды с душем на гибком шланге, фаянсовым умывальником, унитазом с низко расположенным бачком, полочкой для мыла, крючками для одежды, регистром для сушки полотенца и зеркалом. Кабины выпускают двух видов, отличающихся конструкцией оболочки.

Первые выполняются из металлического каркаса и обшиваются асбестоцементными листами. Вторые представляют собой монолитную железобетонную объемную скорлупу, изготовляемую в специальных кассетах. Пол кабины облицовывают керамической плиткой или настилают линолеум или релин по двум слоям асбестоцементных листов с гидроизоляцией на мастике. На строительную площадку кабины доставляют в законченном виде, устанавливают в проектное положение и включают в общую систему отопления, вентиляции, канализации и горячего водоснабжения.

〉Архитектурные детали и ограды. Сборные железобетонные изделия довольно широко применяют для изготовления элементов оград, используя бетон повышенной прочности (класса не ниже В 25…30) и морозостойкости (не менее F25) с предварительным напряжением арматуры. Изделия выпускают самого разнообразного профиля и рельефного рисунка на поверхности.

Виды железобетонных изделий

〉Изделия для промышленных зданий.

В номенклатуру конструкций одноэтажных промышленных зданий входят несущие и ограждающие элементы одно- и многопролетных зданий различной высоты (3,6… 18 м), бескрановые и оборудованные мостовыми кранами, подвесными кран-балками, бесфонарные и с фонарями, а также зданий, имеющих скатную или плоскую кровлю.

Номенклатура сборных конструкций одноэтажных промышленных зданий включает также фундаментные балки, колонны, подкрановые балки, стропильные и подстропильные балки, фермы, плиты покрытий и стеновые панели.

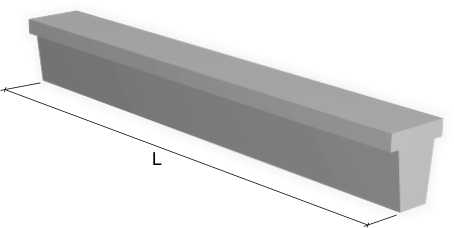

〉Фундаментные балки

Фундаментные балки (рисунок-6) применяют под наружные и внутренние стены при отдельно стоящих фундаментах; шаг колонн 6 и 12 м; длина балок соответственно 4,3…5,95 и 10,2…11,96 м. Балки первой группы изготовляют таврового или трапециевидного сечения (рис. 10.7,а, б), высотой З00 и 450 мм, массой до 2,2 т, их производят по агрегатно-поточному способу из бетона классов В15…25 и армируют сварными каркасами классаA-III.

Балки второй группы изготовляют трапециевидного сечения, высотой 400—600 мм, массой до 5,5 т из бетона класса В 35, армируют напрягаемой арматурной сталью классов A-IV и A-V на коротких силовых стендах.
Колонны

Колонны (рисунок-6) — основные элементы сборных каркасов одноэтажных промышленных зданий. В зданиях без кранового оборудования, с подвесным оборудованием, а также с мостовыми кранами при высоте зданий от пола до низа стропильных ферм до 10,8 м применяют колонны прямоугольного сечения массой до 12,4 т. Длина таких колонн 4,5…11,8 м, максимальные сечения колонн при грузоподъемности кранов 10…20 т — 400×600, 400×800 и 500×800 мм; их изготовляют из бетона классов В 20…40.

Рисунок-6. Фрагмент одноэтажного промышленного здания:

1-фундаменты; 2 — колонны наружного ряда; 3 — фундаментная балка; 4 — элементы стен;5 — консоли колонн; 6 — подкрановая балка;7-панели покрытий; 8 — балки покрытии;9 -торцовые колонны;10 — колонны внутреннего ряда.

В промышленных зданиях высотой от 10,8 до 18 м с мостовыми кранами грузоподъемностью до 50 т применяют двухветвевые колонны длиной 11,85…19,35 м с габаритами сечений подкрановой части 400×1000…600×1900 мм. Такие колонны изготовляют из бетона классов В25…40 и армируют стержневой арматурой из стали класса А-III.

Кроме указанных типовых конструкций колонн производят более эффективные сечения — двутавровые, кольцевые (изготовляемые центробежным способом), а также сечения другой формы с предварительным напряжением арматуры.
〉 Подкрановые балки

Подкрановые балки изготовляют предварительно напряженными из бетона классов В35…50. При шаге колонн 6 и 12 м балки изготовляют длиной 5,95 и 11,95 м. Для работы мостовых электрических кранов грузоподъемностью 5, 10, 20 и 30 т, при пролете 6 м и тавровом сечении предусматривают балки высотой 800 мм, шириной 600 мм и толщиной 1200 мм.

Толщина ребра по низу 200 мм, по верху 250 мм, на опорах ребро утолщается до З00 мм, бетон классов В35; 40, арматура напрягаемая из стержневой или канатной стали. Для пролетов 12 м изготовляют балки из бетона классов В 40; 50 двутаврового сечения высотой 1200 мм с шириной и толщиной верхней полки 650 и 160 мм соответственно, толщина стенки 140 мм, ширина нижней полки 340 мм.

Для крепления подкрановых рельсов в полках балок предусмотрены отверстия с шагом 750 мм. Внутри отверстий помещают металлические трубки. Кроме того, в ребрах балок имеются отверстия для подвески кранового оборудования. Изготовляют подкрановые балки по агрегатно-поточномуили стендовому способу.

〉 Стропильные и подстропильные фермы

Стропильные и подстропильные фермы (рисунок-6) предназначены для покрытий зданий пролетом 18 и 24 м. Стропильные фермы бывают двух видов; раскосные сегментны

stroivagon.ru

сортамент по ГОСТ – формы и типоразмеры

Преимуществом сборных плит перекрытия является быстрота их укладки, надежность и долговечность. Железобетонные изделия нашли широкое применение в гражданском и промышленном строительстве, но частные застройщики нередко отказываются от них из-за необходимости применения спецтехники. Тем не менее, плиты перекрытия, сортамент которых состоит из нескольких видов и типоразмеров, являлись и являются наиболее приемлемым и универсальным вариантом при возведении многоэтажных домов и крупных объектов различного назначения.

Виды изделий

Конструктивно плиты перекрытия подразделяются на несколько групп. Их выпускают:

  • сплошными;
  • многопустотными;
  • ребристыми.

Сплошные изделия обладают высокими прочностными характеристиками при работе на сжатие. Они отличаются хорошей шумо- и звукоизоляцией, но имеют большой вес. В связи с этим, появляются определенные ограничения на их применение.

Продольные отверстия многопустотных плит в поперечном разрезе имеют круглую или овальную форму. За счет пустот снижается их масса, а благодаря конструкции – повышается прочность на изгиб. Кроме того, отверстия нередко используются для прокладки коммуникаций.

Ребристые, или коробчатые плиты перекрытия имеют сглаженную форму ребер. Их толщина является наименьшей, по сравнению с предыдущими железобетонными изделиями. Благодаря своей форме, они позволяют поднять высоту потолка без необходимости наращивания несущих ограждений. Надежность ребристых плит обеспечивается усиленным армированием, а при устройстве звукоизоляции или выполнении отделочных работ проблем, как правило, не возникает. Такие изделия нашли свое применение в промышленном строительстве.

Стандартизированные размеры плит перекрытия позволяют использовать их как в типовых, так и индивидуальных проектах.

В зависимости от формы и расположения арматурных каркасов, они могут опираться:

  • на две, три или четыре стороны;
  • на несущие стены, а также полки или верх ригелей.

Сортамент по государственным стандартам

ГОСТ 12767-94

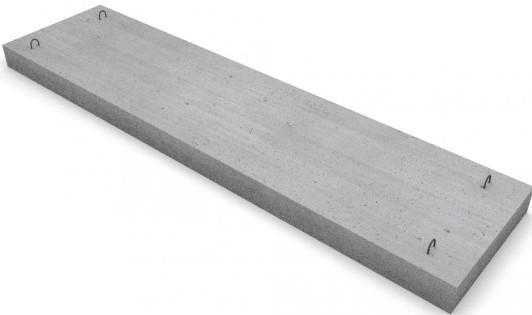

Относится к сплошным плитам перекрытия. Они предназначаются для крупнопанельных зданий, а изготавливаются из плотных легких и силикатных, а также тяжелых бетонов. Классификация изделий производится:

  • по толщине железобетонного изделия – от 100 до 200мм;
  • по варианту опирания – на две (2ПД…6ПД), три (3ПТ…6ПТ) или четыре 1П…6П) стороны.

Длина сплошных плит составляет 3 и 3,6м; 6 и 6,6м. Ширина изделий варьирует в зависимости от типа плиты – от 1,2 до 6,6м.

ГОСТ 9561-91

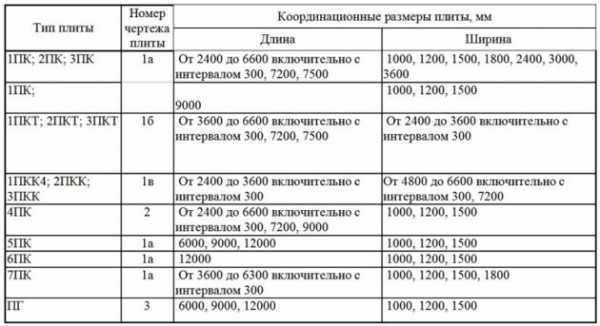

Регламентирует размеры и виды многопустотных железобетонных перекрытий. Они выпускаются из тех же бетонов, что и сплошные изделия, а используются для объектов различного назначения, в том числе и для жилых домов. Для их обозначения используются:

  • цифры, имеющие отношение к типоразмеру, а именно – к толщине плиты;
  • первая буква «П», читающаяся как «плита»;
  • вторая буква: «К» — круглые пустоты, «Г» — грушевидные (овальные) пустоты;
  • третья буква: «К» — контурное опирание, «Т» — трехстороннее опирание. При отсутствии третьей буквы подразумевается опирание плиты на две стороны.

Длина изделий варьирует от 2,4 до 12м при ширине – 1…6,6м. За длину здесь принимается неопираемая сторона, а при контурном опирании – меньший из размеров в плане. Конкретные формы и типоразмеры можно увидеть в сериях рабочих чертежей, которые указаны в ГОСТ.

ГОСТ 27215-2013

Распространяется на ребристые плиты перекрытия, имеющие высоту 400мм. Их производят из конструкционных легких и тяжелых бетонов предварительно напряженными, а используют – при возведении каркасных промышленных зданий, а также объектов общественного назначения – вокзалов, развлекательных и торговых центров и т.д.

Изделия, опирающиеся на ригельные полки, выпускаются в восьми типоразмерах – с разным количеством ячеек и, соответственно, ребер. Их длина составляет 5050 и 5550мм, а ширина – от 740 до 2985мм. Плиты с опорой непосредственно на ригель изготавливают рядовыми и с вырезами для колонн в одном типоразмере – 5950*1485мм.

Первая группа ребристых изделий обозначается 1П1…1П8. Вторая группа определяется как 2П, или 2П1.


ГОСТ 21506-2013

Те же ребристые плиты, но высотой 300мм. Они предназначаются для многоэтажных зданий каркасного типа, общественного и промышленного назначения. Железобетонные, предварительно напряженные изделия обозначаются П1…П3. Они имеют одинаковую длину – 5650мм и разную ширину – 935, 1485 и 2985мм. Их ребра располагаются таким образом, что по длине они образуют четыре ячейки, а по ширине – один или два ряда.

Плиты для жилых домов

В ГОСТ 26434 указываются типоразмеры плит перекрытия, которые допускается использовать в домах жилого назначения. Это – сплошные однослойные изделия толщиной 120 и 160мм, а также многопустотные – толщиной 220мм. Их длина может составлять 2,4-7,2м, а ширина – от 1 до 6,6м.

semidelov.ru

1 Тоо « Завод жби»

Содержание

ТОО
«Завод ЖБИ»

Введение

1
ТОО
«Завод ЖБИ»………………………………………………………..

2
Классификация железобетонных
изделий…………………………………………

3
Номенклатура железобетонных
изделий………………………………………

4
Принципиальные технологические схемы
производства сборных бетонных и
железобетонных изделий…………………………………….

5
Технология
железобетонных
изделий……………………………………………….

6
Армирование железобетонных
изделий………………………………………….

7
Формирование железобетонных
изделий…………………………………………..

8
Твердение отформированных
изделий………………………………………………

9
Отделка поверхности железобетонных
изделий………………………………..

10
Испытание железобетонных
изделий…………………………………..

Список
использованной
литературы……………………………………………………

4

4

4

7

9

9

10

12

13

14

16

Введение

Бетон
(франц. beton, от лат. bitumen — горная смола)
является главным строительным материалом,
который применяют во всех областях
строительства. Бетонами называют
искусственные каменные материалы,
получаемые в результате затвердевания
тщательно перемешанной и уплотненной
смеси из минерального или органического
вяжущего вещества с водой, мелкого и
крупного заполнителей, взятых в
определенных пропорциях. В строительстве
широко используют бетоны, приготовленные
на цементах или других неорганических
вяжущих веществах. Эти бетоны обычно
затворяют водой. Цемент и вода являются
активными составляющими бетона; в
результате реакции между ними образуется
цементный камень, скрепляющий зерна
заполнителей в единый монолит. Для
регулирования свойств бетона и бетонной
смеси в их состав вводят различные
химические добавки, которые ускоряют
или замедляют схватывание бетонной
смеси, делают ее более пластичной и
удобоукладываемой, ускоряют твердение
бетона, повышают его прочность и
морозостойкость, а также при необходимости
изменяют и другие свойства бетона. На
органических вяжущих веществах (битум,
синтетические смолы и т.д.) бетонную
смесь получают без введения воды, что
обеспечивает высокую плотность и
непроницаемость бетонов. Многообразие
вяжущих веществ, заполнителей, добавок
и технологических приемов позволяет
получать бетоны с самыми разнообразными
свойствами. Бетонные и железобетонные
конструкции изготовляют либо
непосредственно на месте строительства
— монолитный бетон и железобетон, либо
на заводах и полигонах с последующим
монтажом на строительной площадке —
сборный бетон и железобетон.

Директор:
Саляхов Камиль Магсумович. Адрес:
Карагандинская область, Новая Узенка,
ул. Библиотечная 1А. тел: 49-05-56. Основной
деятельностью завода является выпуск
железобетона, железобетонных изделий,
железобетонных конструкций предназначенных
для гражданского и промышленного, для
гидротехнических сооружений. Наименование
производимого товара: конструкции
прочие, части конструкций, плиты, прутки,
уголки, профили и изделий аналогичные
из металлов черных или алюминия, тонн.

2 Классификация железобетонных изделий

В
основу классификации сборных железобетонных
изделий положены следующие отличительные
признаки: вид армирования, объемный вес
и вид бетона, внутреннее строение и
назначение. По виду армирования
железобетонные изделия подразделяются
на предварительно напряженные и с
обычным армированием, т. е. без
предварительного напряжения. По объемному
весу применяемых бетонов различают
изделия, изготовленные: из особо тяжелых
бетонов объемным весом более 2500 кг/м3;
из тяжелых бетонов объемным весом от
1800 до 2500 кг/м3;
из легких бетонов объемным весом от 500
до 1800 кг/м3;
из особо легких (теплоизоляционных)
бетонов объемным весом менее 500 кг/м3.

По
внутреннему строению изделия могут
быть сплошными и пустотелыми, изготовленными
из бетона одного вида — однослойные
или двухслойные и многослойные,
изготовленными из бетона разных видов
или с применением различных материалов,
например теплоизоляционных.

В
зависимости от назначения разнообразные
сборные железобетонные изделия
подразделяют на четыре основные группы
изделий: для жилых и общественных зданий,
для промышленных зданий, для сооружений
и общего назначения.

Железобетонные
изделия должны отвечать требованиям
действующих государственных стандартов,
а изделия, на которые отсутствуют
стандарты, — требованиям рабочих
чертежей и технических условий на них.
Изделия массового производства делают
типовыми и унифицированными, что
обеспечивает возможность применения
их при строительстве зданий и сооружений
различного назначения. Составные или
комплексные изделия должны поставляться
потребителю, как правило, в законченном,
собранном и полностью укомплектованном
деталями виде, а изделия с проемами,
заполняемыми столярными изделиями, —
со вставленными оконными или дверными
блоками, проолифленными или загрунтованными.
На лицевых поверхностях изделий не
допускаются трещины, раковины, пятна,
наплывы или обнажения арматуры. Изделия
должны иметь максимальную степень
заводской готовности, а качество их
поверхности должно быть таким, чтобы
на месте строительства не требовалось
дополнительной отделки.

3 Номенклатура железобетонных изделий

Изделия
для фундаментов и подземных частей
зданий. В качестве изделий этого
назначения применяют фундаментные
плиты и блоки, сваи и панели, а также
элементы проходных и непроходных каналов
в пределах здания, железобетонные и
бетонные изделия для сборных конструкций
фундаментов и частей здания ниже уровня
пола первого этажа. Эти изделия изготовляют
из тяжелого бетона марки не менее. 150, а
для свай и фундаментных балок — не
менее 200.

Фундаментные
плиты представляют собой массивные
железобетонные элементы, армированные
стальной сеткой. Плиты изготовляют
шириной от 120 до 320, длиной 80, 100 и 120 и
высотой 40—50 см.

Фундаментные
блоки изготовляют обычно прямоугольной
формы, длиной до 3 м, толщиной 40—60 и
высотой 60 см. На торцовых сторонах блоков
делают пазы для лучшего заполнения
раствором или бетоном вертикального
шва между ними при монтаже фундаментов.
Блоки армируют только для удобства
монтажа. Вес элементов сборных фундаментов
до 3 т. Фундаментные блоки применяют при
кладке стен фундаментов и подвальных
помещений, поэтому их называют также
блоками стен подвалов. Использование
сборных фундаментов из железобетона
взамен бутовой кладки позволяет не
только широко механизировать процесс
монтажа, но исключать трудности
строительства в зимних условиях и
снижать стоимость строительства на
10—15%.

Изделия
для конструкций каркасов зданий. К ним
относят колонны одноэтажных и многоэтажных
зданий, балки покрытий, подстропильные
балки и фермы, ригели и прогоны.
Изготовляются они из армированного
тяжелого бетона марки не ниже 200. Фермы
покрытий, подстропильные фермы,
двухветвенные колонны и подкрановые
балки делают из бетона марки не ниже
300.

Стеновые
панели и блоки

Различают,
стеновые панели: наружных стен
неотапливаемых зданий, изготовляемые
из тяжелых и легких бетонов, а также
крупнопористого бетона;

наружных
стен отапливаемых здании; их делают
слоистыми из тяжелого бетона с
теплоизоляционным слоем и однослойными
из ячеистого бетона, легкого бетона на
пористых заполнителях и крупнопористого
бетона;

перегородок
(армированные и неармированные), для
которых пригоден бетон всех видов. В
качестве межкомнатных и ненесущих
перегородок широко применяются гипсовые
прокатные перегородки на всю ширину и
высоту комнаты.

Тяжелый
бетон для панелей наружных стен должен
иметь марку не ниже 200, а для внутренних
— не ниже 150. Легкие бетоны на пористых
заполнителях, ячеистые и крупнопористые
бетоны используют марки не ниже 50. Марка
бетона неармированных перегородок в
сплошных плитах не менее 50 и в пустотелых
— не менее 75. Внутренние поверхности
панелей и перегородок полностью
подготавливают под окраску или наклейку
обоев. Шероховатость поверхности не
превышает 0,6—1,2 мм. Известны и другие
виды панелей этого типа, например панели,
состоящие из двух железобетонных
оболочек с уложенным между ними слоем
высококачественного утеплителя —
шлаковой ваты, ячеистых бетонов,
пенокералита и др.

В
технико-экономическом отношении наиболее
высокими достоинствами обладают
вибропрокатные крупноразмерные
керамзитобетонные стековые панели.

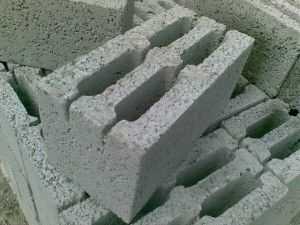

Стеновые
блоки изготовляют из легкого бетона.
Объемный вес бетона блоков ке должен
превышать 1600 кг/м3.
По пределу прочности при сжатии блоки
выпускают четырех марок — от 50 до 200. По
своему строению блоки могут быть
пустотелыми и сплошными, одно-, двух-
или трехслойными. Снаружи блоки имеют
декоративный слой, а с внутренней стороны
покрываются слоем штукатурного раствора.
По своему назначению блоки выпускаются
для наружных и внутренних стен. Блоки
наружных стен подразделяются по
конструктивным элементам стены на
простеночные, угловые, подоконные,
карнизные, цокольные.

Элементы
междуэтажных перекрытий. К элементам
перекрытий относятся панели и настилы
перекрытий, панели полов и потолка при
раздельных перекрытиях. Панели и плиты
перекрытий по конструкции могут быть
плоские, сплошные, ребристые и пустотелые.
Составные перекрытия состоят из панелей
перекрытий, совмещенных с панелями пола
или потолка с необходимыми звукоизоляционными,
теплоизоляционными и другими прослойками.

Панели
и плиты перекрытий выпускают ребристыми,
плоскими и пустотелыми. В ребристых
плитах выгоднее используется совместная
работа арматуры и бетона, что приводит
к экономии материала и снижает вес
изделия.

В
зависимости от планировки блоки квартиры
делятся на три типа: две жилые комнаты;
жилая комната, кухня и санитарный узел;
лестничная клетка, кухня и санитарный
узел. Такая номенклатура блоков позволяет
при различных их сочетаниях получать
квартиры в одну, две и три комнаты. Монтаж
домов из объемных элементов является
новой, более высокой ступенью
индустриального строительства.

Санитарно-технические
блоки — это сборные железобетонные
стеновые элементы с вмонтированными в
них трубами и соединительными деталями
для водопроводной, канализационной и
газопроводной систем. Различают блоки
вертикальные и горизонтальные.

Изделия
для промышленных зданий

Для
промышленных зданий применяют изделия
из бетона и железобетона, аналогичные
по своей номенклатуре перечисленным
выше. Отличными являются фермы и балки
больших пролетов, колонны, арки и
подкрановые балки.

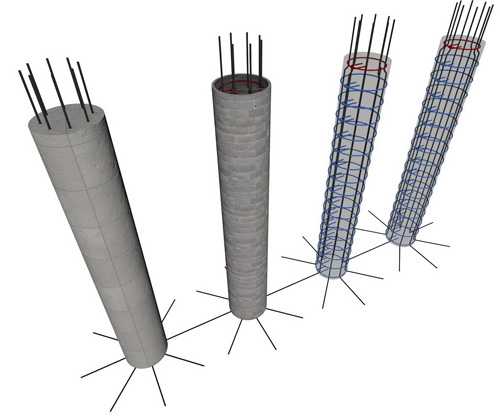

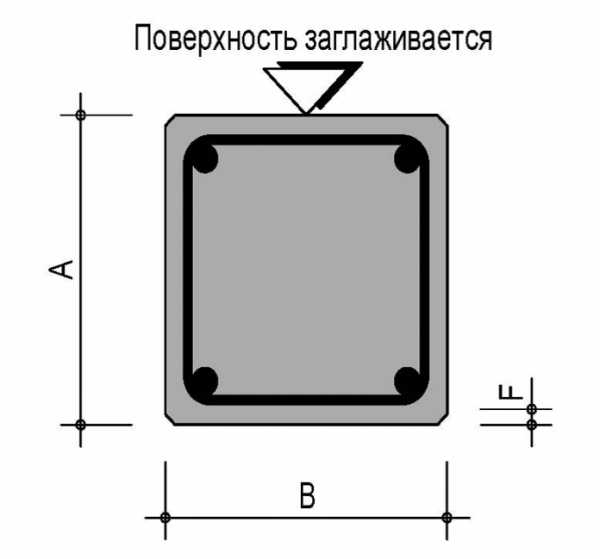

Колонны

При
строительстве промышленных зданий и
сооружений из сборного железобетона
применяют колонны одно- и двух консольные,
бес консольные, сплошные прямоугольного
или таврового сечения и решетчатые
двухветвенные. Последние имеют более
высокие технико-экономические показатели:
при равной несущей способности вес их
значительно меньше, что дает возможность
увеличить высоту колонн до 35 м. Колонны
изготовляют из бетона марок 300—400 с
обыкновенным и предварительно напряженным
армированием, цельными на всю длину или
составными из отдельных элементов,
собираемых на месте строительства.

Изделия
общего назначения

К
этим изделиям относят трубы, ограды,
стойки под светильники, плиты, блоки и
подпорные стенки пешеходных переходов
и др.

Трубы
железобетонные по назначению подразделяются
на безнапорные и напорные, предназначенные
выдерживать определенное гидростатическое
давление.

studfiles.net

Колонны железобетонные для промышленных, много- и одноэтажных зданий в Екатеринбурге


Надежность любой строительной конструкции в первую очередь зависит от несущего каркаса, в котором главными составляющими являются колонны железобетонные. Данная разновидность ЖБИ применяется для возведения жилых домов, промышленных, административных зданий. Каждый производственный этап соответствует регламенту ГОСТа, что является подтверждением высокого качества конструкций.



ООО «ЖБИ-Урал ТЕХ» предоставляет широкий сортамент железобетонных изделий, изготавливаемых по новым и традиционным технологиям на производстве, расположенном в Екатеринбурге. Применяются колонны железобетонные для одноэтажных промышленных зданий, жилых многоэтажных, административных высотных или частных малогабаритных. С нашей продукцией легко работать, потому что:


  • изделие имеет хорошие несущие характеристики;

  • длительный эксплуатационный срок;

  • большую длину пролетов;

  • герметичность от влажности;

  • изделие полностью соответствует государственным нормативам.


Цены на железобетонные колонны в Екатеринбурге









Наименование серии


Фото


Технические особенности, вес, размеры, мм


Цена, руб/шт.


С.423-3 в 1.2



  • Крайние колонны с прямоугольным сечением

  • 0,9-5,5 кг

  • 380/1050х30/40х30/40


7500


С.1.423.1-5 в 1.2



  • Средний вид колонн с прямоугольной формой в разрезе

  • 1,1-7,4 кг

  • 440/1050х30/60х30/50


9200


С.1.423-3 в 1.2



  • Крайние одноконсольные изделия с прямоугольным сечением

  • 5-8 кг

  • 930/1305х38х60/70х350/410


9100


С.1.424.1-5



  • Двухконсольный стройматериал для средних рядов

  • 7-9,3 кг

  • 930/1185х60х60/70х350/410


7100


С.1.020.1-83


  • Колонные элементы с сечением 40х40 и высотой этажей: 3,3; 3,6; 4,2 м.

  • Используется для возведения двух- и одноэтажных построений.

  • 255/47


договорная


С.1.420.12 в 2



  • Высокий вариант колонн для этажей в 4,8; 6; 7,2 м

  • 1,7-9,1 кг

  • 372/1242х40/60х40/60


договорная


Производство железобетонных колонн в Екатеринбурге


Весь ассортимент ЖБИ изготавливается ГОСТ 18979-90 и технологической документацией, утвержденной ООО «ЖБИ-Урал ТЕХ», по рабочим чертежам.


При изготовлении железобетонных колонн промышленных зданий, частных домов и других сооружений используется тяжелый бетон по ГОСТ 26633 с максимальными показателями по прочности на сжатие. Для малоэтажного строительства, в том числе сельскохозяйственных и одноэтажных зданий предприятий, выпускается отдельная линейка продукции в соответствии с нормами ГОСТ 25628-90. Требования относительно марок бетона и качественных характеристик железобетонных колонн не изменяются.



Поскольку на бетонные конструкции предполагается большая нагрузка, на производстве в Екатеринбурге мы дополнительно укрепляем их металлическими стержнями – проволокой или прочной арматурой, в зависимости от технологии изготовления. Продольные стержни или каркас, зафиксированный внутри конструкции, существенно увеличивает степень устойчивости перед большими нагрузками или агрессивным воздействием внешних факторов.


Металлические стержни фиксируются хомутами. Также возможно применение небольших прутьев, прикрепленных сваркой. При выборе арматуры специалисты пользуются рядом критериев, материал должен быть прочным, гибким, поддаваться сварке и обладать повышенной устойчивостью перед образованием коррозии.


Железобетонные конструкции в разных размерных линейках и формах, стандарт которых и требования регламентированы ГОСТ 13015.0:


  • прочность;

  • жесткость;

  • трещиностойкость;

  • морозоустойчивость;

  • водонепроницаемость;

  • толщине защитного слоя бетона до арматуры;

  • качество и состав защиты от коррозии.


Виды продукции


Ассортимент, изготовленный ООО «ЖБИ-Урал ТЕХ» в Екатеринбурге на фабрике подразделяется на разные классы исходя из индивидуальных характеристик и назначения.


По методу производства следует выделить три основных типа:


  • монолитные железобетонные колонны – арматурная конструкция изготовляется на строительной площадке, после чего заливается бетонной смесью;

  • сборные железобетонные колонны – весь производственный процесс осуществляется в Екатеринбурге на заводе, после чего, изделие транспортируется до пункта назначения специализированной автотранспортной техникой.


Стройматериал относятся к определенной классификации по типу бетона, который используется в процессе изготовления продукции. Применяется тяжелый или легкий раствор.



Монолитный стержень


Зависимо от конструктивных особенностей, выпускаются следующие варианты колон:


  1. Консольные – наличие одно- или двухсторонних консолей. Применение данной колонны обеспечивает увеличенную надежность, прочность соединения фронтальных и вертикальных составляющих. Изделия рекомендованы для использования в многоэтажных сооружениях.

  2. Бесконсольные – имеют меньшую прочность, поскольку в конструкции отсутствуют консоли.



Бесконсольные — менее устойчивые, подходят только для одноэтажных строений


Стройматериал, помимо вышеперечисленных факторов, еще подразделяется по виду в поперечном сечении и имеет 4 основных группы.


Изделие в разрезе имеет прямоугольную форму



Изделия сплошного прямоугольного поперечного сечения изготавливаются из тяжелого бетона и предназначены для каркасов одноэтажных зданий


Отличатся высшей классификацией прочности на сжатие с наличием фаски на торцах.


Продукт с Т-образным профилем



Колонны предназначены для применения в конструкциях, оборудованных подвесными кранами или мостовыми сооружениями, когда помимо веса ригелей и балок требуется еще выдерживать провисающую технику. Данный вариант укреплен дополнительной полкой в области, где происходит сжатие под нагрузкой.


Двухветвевые колонны



Изделия с опорным элементом, разветвляющим распорки в нижней области. Дополнительные крепления имеют в разрезе прямоугольную форму. Применяются для возведения одноэтажных домов с большими габаритами или нагрузкой.


Железобетонные колонны с круглым сечением



Используются в домах, где не предусмотрено использование подвесных кранов или мостовых опор. Стройматериалы востребованы в промышленной сфере в качестве несущих составляющих.


Разнообразие ассортимента изделий позволяет подобрать наиболее оптимальный вариант для создания конструкции с правильной геометрией, высокой прочностью, устойчивостью.


Особенности конструкции


На колонны железобетонные возлагаются повышенные нагрузки. Чтобы создать конструкцию с максимальной прочностью, наши технологи разработали разборную систему, которая в результате производства собирается в монолитное изделие. Стройматериал состоит из основных 3-х частей:


  • оголовок – забирает напряжение с верхней части здания;

  • стержень – элемент, передающий тяжесть с оголовка к нижнему отрезку;

  • база – перенимает нагрузку и распределяет ее по фундаментной основе здания.


При помощи железобетонных колонн можно за короткий период времени создать надежный каркас для сооружения как одноэтажного, так и многоэтажного здания. Достаточно только правильно подобрать изделие, определиться с количеством и заказать его через специальную форму связи на сайте ООО «ЖБИ-Урал ТЕХ». Если у вас остались вопросы по типу колонн – размерам, качественным характеристикам и ценам, свяжитесь с менеджерами компании. Вам дадут полную консультацию по разновидностям и способам укладки.


ВИДЕО: Особенности монтажа жб колонн в Екатеринбурге


www.ooouralteh.ru

Сборные железобетонные балки для устройства перекрытия

Содержание статьи:

Неотъемлемой частью любого сооружения является перекрытие. Такие железобетонные конструкции, как балки применяются при возведении, практически, любых зданий.

Они позволяют добиться увеличенной выносливости конструкций к значительным нагрузкам на растяжение и изгибающие моменты. Железобетонные балки используются как при сооружении перекрытий, так и для устройства фундамента.

По способу своего производства, разделяются на монолитные и сборные. Сборные изделия производятся на заводах, монолитные изготавливаются непосредственно на строительных площадках.

Основное предназначение сборных железобетонных балок заключается в перераспределении нагрузки на несущие стены и главные конструкции сооружений от ребристых плит перекрытий.

Характеристика конструкций

Железобетон — искусственный строительный материал, сочетающий в себе бетон и стальную арматуру. Именно две главных составляющих, едино объединенных и совместно функционирующих в конструкции, позволяют добиться высокой прочности.

Стоит отметить, что термин «железобетон» употребляется в качестве собирательного названия всех железобетонных конструкций и изделий. Большие экономические и технологические преимущества, в сравнении с прочими материалами, обусловили его широкое распространение в современном строительстве.

Рассмотрим основные виды железобетонных балок:

Фасадная. Данный вид изделия применяется при создании лицевой части здания. В конструктивном отношении этот вид балки отличается присутствием внутренней выборки, которая позволяет надежно закрепить изделие в кирпичной кладке.

Балки для внутренних контуров. Такой тип используется при формировании оконных и дверных проемов. Устройство данного типа балки характеризуется присутствием выборки с обеих сторон.

Несущая опора. Несущая железобетонная конструкция применяется в качестве опоры при создании перекрытий. Так как все нагрузки приходятся на изгиб, конструкция такого изделия характеризуется наличием усиленного металлического остова и большего сечения.

Балка перекрытия. Данный типа представляет собой широкий прямоугольник. Железобетонные балки перекрытия предназначены для создания перекрытия проемов, нагрузки на которые невысоки.

Преимущества и недостатки

Железобетонные сборные (или монолитные) балки перекрытия, как и все прочие конструктивные решения, обладают своими преимуществами и недостатками, которые будут рассмотрены далее.

Преимущества

Главным преимуществом балок железобетонных остается их прочность. Такой материал при условии тщательного соблюдения технологии производства, является весьма крепким, способным выносить немалые нагрузки (см. Расчет индивидуальной железобетонной балки).

Всё вышесказанное говорит в пользу железобетонных конструкций и выделяет главное достоинство производных из бетона – надежность.

Такие технологические особенности бетона, как устойчивость к перепадам температур и химически агрессивным веществам, наделяют изделия из него еще и таким достоинством, как долговечность.

Кроме того, железобетонные изделия не подвержены гниению, коррозии. Благодаря этому свойству значимо продлевается срок их эксплуатации. Универсальность таких опор позволяет сжать сроки выполнения монтажных работ благодаря тому, что ими перекрываются проемы значительных размеров.

Скважины под буронабивные сваи бурятся с применением специальных бурильных установок на гусеничном или колесном ходу, на которые навешивается шнек.

Лестницы с прямыми маршами – простые, безопасные и популярные. Они применяются в промышленных строениях и хорошо вписываются в дизайн жилых помещений. О видах бетонных лестниц читайте в этой статье.

И, наконец, железобетонные балки пожароустойчивы.

Недостатки

Конструкции из железа и бетона, наряду с достоинствами, обладают, пусть и меньшим, рядом недостатков. Это немалый вес, который ложится, в конечном счете, на основу здания, то есть фундамент.

Из-за единственного, но значительного изъяна, перед возведением зданий с использованием ж/б конструкций проводятся предварительные расчеты несущей способности фундамента.

Сортамент железобетонных балок

Увеличение результативности при производстве сборных железобетонных конструкций остается одной из основных задач гражданского и промышленного строительства. На деле такая задача решается путем создания единого сортамента балок.

В основу сортамента положен комплекс требований, учитывающий оптимальные условия производства конструкций с использованием наименьшего числа переналаживаемых форм. Единый комплекс требований, выдвигаемый к созданию изделий из железобетона, в конечном счете, способствует снижению сроков и стоимости строительства, а также повышению качества продукции.

На деле балки подразделяются в зависимости от их размеров и места использования (см. Стропильные и подстропильные железобетонные балки). Высота балки может быть от 400 до 600 мм, масса достигает 300 кг.

Стандартная длина, применяемых для устройства фундамента, устанавливает шагом колонн. Обычно он соответствует длине от 6 до 12 метров.

Таким образом, при шаге в шесть метров стандартная длина балки составит 495 сантиметров.

При шаге в двенадцать метров – 1070 сантиметров. Высота соответствует пределу 40-60 сантиметров.

Толщина зависит от вида материала, применяемого при строительстве стен: для панельных стен толщина составит – 20, 24, 30 или 40 сантиметров, для кирпичных – 25, 38 или 51 сантиметров, для блочных – 38 или 51 сантиметров. Что касается цены железобетонных балок, то она напрямую зависит от их размеров.

Изготовлением керамзитобетонных блоков занимаются не только крупные предприятия по производству строительных материалов, но и небольшие частные фирмы. Оборудование для их изготовления – достаточно компактно и не требует гектаров площадей для размещения.

Для производства железобетонных опор линий электропередач, как правило, применяются разные материалы. Всё зависит от назначения и условий эксплуатации данных стоек. Подробности читайте здесь.

Как уже было сказано выше, фундаментная балка является одним из важнейших элементов конструкции любого здания, поскольку служит опорой для всего строения. Именно по этой причине к выбору типа и серии данного материала необходимо подходить весьма ответственно.

Расчет сечения железобетонных балок (точнее, их параметров) проводится для каждого объекта отдельно и только в проектных организациях.

imbuilder.ru

Колонны железобетонные для промышленных, много- и одноэтажных зданий


Надежность любой строительной конструкции в первую очередь зависит от несущего каркаса, в котором главными составляющими являются колонны железобетонные. Данная разновидность ЖБИ применяется для возведения жилых домов, промышленных, административных зданий. Каждый производственный этап соответствует регламенту ГОСТа, что является подтверждением высокого качества конструкций.



ООО «ЖБИ-Урал ТЕХ» предоставляет широкий сортамент железобетонных изделий, изготавливаемых по новым и традиционным технологиям на производстве, расположенном . Применяются колонны железобетонные для одноэтажных промышленных зданий, жилых многоэтажных, административных высотных или частных малогабаритных. С нашей продукцией легко работать, потому что:


  • изделие имеет хорошие несущие характеристики;

  • длительный эксплуатационный срок;

  • большую длину пролетов;

  • герметичность от влажности;

  • изделие полностью соответствует государственным нормативам.


Цены на железобетонные колонны









Наименование серии


Фото


Технические особенности, вес, размеры, мм


Цена, руб/шт.


С.423-3 в 1.2



  • Крайние колонны с прямоугольным сечением

  • 0,9-5,5 кг

  • 380/1050х30/40х30/40


7500


С.1.423.1-5 в 1.2



  • Средний вид колонн с прямоугольной формой в разрезе

  • 1,1-7,4 кг

  • 440/1050х30/60х30/50


9200


С.1.423-3 в 1.2



  • Крайние одноконсольные изделия с прямоугольным сечением

  • 5-8 кг

  • 930/1305х38х60/70х350/410


9100


С.1.424.1-5



  • Двухконсольный стройматериал для средних рядов

  • 7-9,3 кг

  • 930/1185х60х60/70х350/410


7100


С.1.020.1-83


  • Колонные элементы с сечением 40х40 и высотой этажей: 3,3; 3,6; 4,2 м.

  • Используется для возведения двух- и одноэтажных построений.

  • 255/47


договорная


С.1.420.12 в 2



  • Высокий вариант колонн для этажей в 4,8; 6; 7,2 м

  • 1,7-9,1 кг

  • 372/1242х40/60х40/60


договорная


Производство железобетонных колонн


Весь ассортимент ЖБИ изготавливается ГОСТ 18979-90 и технологической документацией, утвержденной ООО «ЖБИ-Урал ТЕХ», по рабочим чертежам.


При изготовлении железобетонных колонн промышленных зданий, частных домов и других сооружений используется тяжелый бетон по ГОСТ 26633 с максимальными показателями по прочности на сжатие. Для малоэтажного строительства, в том числе сельскохозяйственных и одноэтажных зданий предприятий, выпускается отдельная линейка продукции в соответствии с нормами ГОСТ 25628-90. Требования относительно марок бетона и качественных характеристик железобетонных колонн не изменяются.



Поскольку на бетонные конструкции предполагается большая нагрузка, на производстве мы дополнительно укрепляем их металлическими стержнями – проволокой или прочной арматурой, в зависимости от технологии изготовления. Продольные стержни или каркас, зафиксированный внутри конструкции, существенно увеличивает степень устойчивости перед большими нагрузками или агрессивным воздействием внешних факторов.


Металлические стержни фиксируются хомутами. Также возможно применение небольших прутьев, прикрепленных сваркой. При выборе арматуры специалисты пользуются рядом критериев, материал должен быть прочным, гибким, поддаваться сварке и обладать повышенной устойчивостью перед образованием коррозии.


Железобетонные конструкции в разных размерных линейках и формах, стандарт которых и требования регламентированы ГОСТ 13015.0:


  • прочность;

  • жесткость;

  • трещиностойкость;

  • морозоустойчивость;

  • водонепроницаемость;

  • толщине защитного слоя бетона до арматуры;

  • качество и состав защиты от коррозии.


Виды продукции


Ассортимент, изготовленный ООО «ЖБИ-Урал ТЕХ» на фабрике подразделяется на разные классы исходя из индивидуальных характеристик и назначения.


По методу производства следует выделить три основных типа:


  • монолитные железобетонные колонны – арматурная конструкция изготовляется на строительной площадке, после чего заливается бетонной смесью;

  • сборные железобетонные колонны – весь производственный процесс осуществляется на заводе, после чего, изделие транспортируется до пункта назначения специализированной автотранспортной техникой.


Стройматериал относятся к определенной классификации по типу бетона, который используется в процессе изготовления продукции. Применяется тяжелый или легкий раствор.



Монолитный стержень


Зависимо от конструктивных особенностей, выпускаются следующие варианты колон:


  1. Консольные – наличие одно- или двухсторонних консолей. Применение данной колонны обеспечивает увеличенную надежность, прочность соединения фронтальных и вертикальных составляющих. Изделия рекомендованы для использования в многоэтажных сооружениях.

  2. Бесконсольные – имеют меньшую прочность, поскольку в конструкции отсутствуют консоли.



Бесконсольные — менее устойчивые, подходят только для одноэтажных строений


Стройматериал, помимо вышеперечисленных факторов, еще подразделяется по виду в поперечном сечении и имеет 4 основных группы.


Изделие в разрезе имеет прямоугольную форму



Изделия сплошного прямоугольного поперечного сечения изготавливаются из тяжелого бетона и предназначены для каркасов одноэтажных зданий


Отличатся высшей классификацией прочности на сжатие с наличием фаски на торцах.


Продукт с Т-образным профилем



Колонны предназначены для применения в конструкциях, оборудованных подвесными кранами или мостовыми сооружениями, когда помимо веса ригелей и балок требуется еще выдерживать провисающую технику. Данный вариант укреплен дополнительной полкой в области, где происходит сжатие под нагрузкой.


Двухветвевые колонны



Изделия с опорным элементом, разветвляющим распорки в нижней области. Дополнительные крепления имеют в разрезе прямоугольную форму. Применяются для возведения одноэтажных домов с большими габаритами или нагрузкой.


Железобетонные колонны с круглым сечением



Используются в домах, где не предусмотрено использование подвесных кранов или мостовых опор. Стройматериалы востребованы в промышленной сфере в качестве несущих составляющих.


Разнообразие ассортимента изделий позволяет подобрать наиболее оптимальный вариант для создания конструкции с правильной геометрией, высокой прочностью, устойчивостью.


Особенности конструкции


На колонны железобетонные возлагаются повышенные нагрузки. Чтобы создать конструкцию с максимальной прочностью, наши технологи разработали разборную систему, которая в результате производства собирается в монолитное изделие. Стройматериал состоит из основных 3-х частей:


  • оголовок – забирает напряжение с верхней части здания;

  • стержень – элемент, передающий тяжесть с оголовка к нижнему отрезку;

  • база – перенимает нагрузку и распределяет ее по фундаментной основе здания.


При помощи железобетонных колонн можно за короткий период времени создать надежный каркас для сооружения как одноэтажного, так и многоэтажного здания. Достаточно только правильно подобрать изделие, определиться с количеством и заказать его через специальную форму связи на сайте ООО «ЖБИ-Урал ТЕХ». Если у вас остались вопросы по типу колонн – размерам, качественным характеристикам и ценам, свяжитесь с менеджерами компании. Вам дадут полную консультацию по разновидностям и способам укладки.


ВИДЕО: Особенности монтажа жб колонн


www.ooouralteh.ru
