Как сделать штробу в бетоне: чем штробить лучше, фото

Бетон является одним из самых прочных строительных материалов, особенно если при его изготовлении использовалось дополнительное армирование. Однако порой возникает необходимость внести в конструкцию определенные изменения или положить систему из проводов и труб, что обычно связано с нарушением целостности таких конструкций. Поэтому вопрос о том, чем штробить бетонную стену очень интересует современных мастеров.

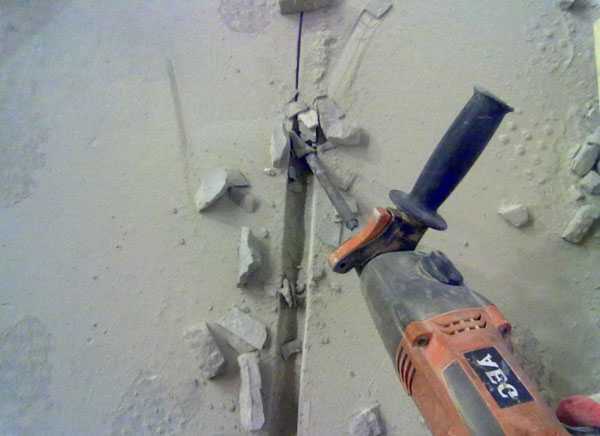

Любительское фото, процесса изготовления штробы с использованием обычного перфоратора

Особенности материалов и инструментов

Для начала необходимо сказать о том, что данный процесс является довольно трудоемким и сложным. Поэтому проще всего пригласить для его выполнения специалистов. Однако стоимость штробы в бетоне обычно довольно велика и многие мастера предпочитают делать ее самостоятельно.

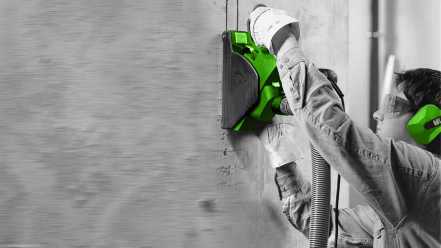

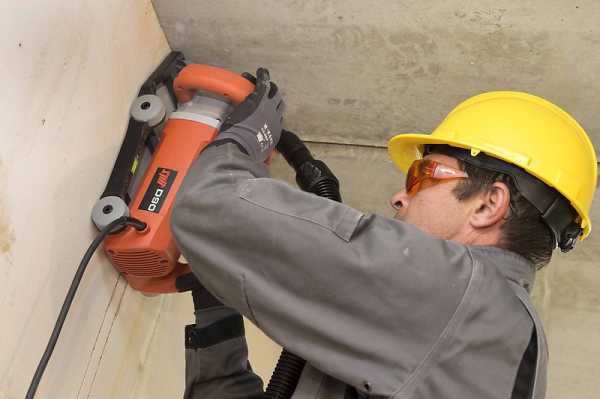

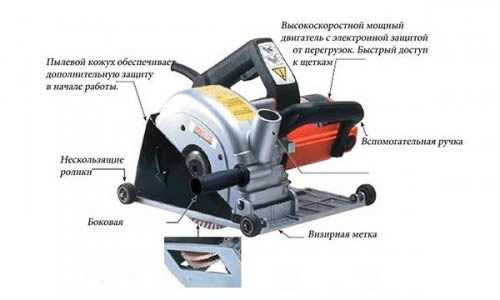

Профессиональный штробер с защитным кожухом, который также выполняет функции пылесборника с последующим отводом на пылесос

Инструмент

Лучше всего для выполнения поставленной задачи использовать специализированный инструмент. К нему относится штробер по бетону, который разрабатывался именно для этих целей. Однако сразу нужно обратить внимание на его мощность и качество насадки.

Своеобразные насадки на перфоратор скорее подходят для кирпичных стен, а при работе с бетоном лучше найти им замену

  • Также в таких случаях применяется резка железобетона алмазными кругами. При этом часть участка придется выбивать вручную с использованием молотка и зубила.
  • Некоторые мастера для таких задач применяют алмазное бурение отверстий в бетоне. Однако сверлить в бетоне большое количество отверстий довольно утомительно и не всегда себя оправдывает.

Профессиональный инструмент не только облегчит работу, но и сэкономит просто огромное количество времени, что довольно часто эквивалентно деньгам

  • Стоит отметить, что современные мастера применяют массу всевозможных устройств для выполнения этой работы. При этом многие из них совершенно не предназначены для этих целей, но отвечая на вопрос о том, чем лучше штробить бетонную стену они все однозначно останавливаются на штробере.

Совет!
Профессиональный инструмент для данных работ стоит довольно дорого.
Поэтому намного проще взять его в аренду.

Использовать подобный инструмент для таких работ тоже можно, но из соображения безопасности не рекомендуется

Разный материал

Когда производится штробление бетона, очень важно знать, из чего точно изготовлена конкретная поверхность. Это важно не только для того, чтобы выбрать соответствующий режущий элемент, но и для определения расположения арматуры или проводов.

Большинство профессионального оборудования подобного типа сразу оснащают устройством для обнаружения металла в стене и данные о его наличии выводятся на индикатор

Проще всего производится штробление газобетона. Это связано с тем, что он имеет пузырчатую структуру, а разрушать небольшие перегородки намного проще, чем делать пазы в монолитной плите. Это же относится и к изделиям из пенобетона, имеющего подобные характеристики.

Когда создается штроба в газобетоне то ее впоследствии стоит покрыть тонким слоем цементного раствора, чтобы заделать все отверстия. Данный материал может иметь сквозные щели и лучше создать дополнительную защиту.

При работе с пористым материалом можно использовать даже простое зубило и молоток

Труднее всего производить работы на железобетонной стене. Это связано с тем, что помимо монолитного камня придется сталкиваться и с металлической арматурой. Поэтому штроба в бетоне такого вида делается только соответствующим оборудованием.

Совет!
Приобретая штроборез для газобетона или бетона, стоит заранее купить все необходимые насадки, которые позволят производить работы на поверхностях из любого материала.

Практически всегда данный процесс связан с выделением большого количества пыли, что соответственно предполагает использование индивидуальных средств защиты

Рекомендации мастеров

Профессиональные мастера советуют приобрести специальный прибор для обнаружения проводов или арматуры в стене. Его цена не так велика, как обойдется частый ремонт инструмента или покупка режущей части при попадании на металл.

Стоит отметить, что если такое устройство есть на инструменте, то его показания не всегда могут быть верны или их можно заметить слишком поздно.

Не стоит снимать защитный кожух с электрического инструмента, даже если он мешает производить определенную работу

  • Некоторые мастера используют для такой работы инструмент совершенно не подходящий. При этом они снимают защитные кожухи для удобства. Однако инструкция по монтажу четко говорит, что это строго запрещено и может привести к травме.
  • При выполнении такой работы появляется большое количество пыли, даже при использовании специальных систем ее отвода. Поэтому производя работы своими руками, прежде всего, необходимо позаботиться о средствах индивидуальной защиты. Особое внимание при этом стоит обратить на специальные очки и респиратор.

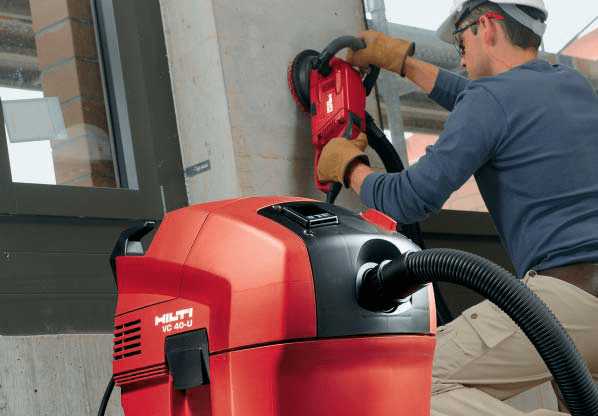

Подключение специального пылесоса значительно снизит уровень загрязнения

Вывод

Ознакомившись с видео в этой статье можно более подробно узнать о данном процессе и инструментах для его выполнения. При этом, взяв за основу текст, который приведен выше, стоит сделать вывод о том, что подобная работа связана с массой трудностей, вызванных прочностью бетона.

masterabetona.ru

Как сделать штробу в бетоне — изучаем правила и выбираем инструменты

Вопрос о том, как сделать штробу в бетоне, актуален для каждого, кто собирается делать ремонт с перепланировкой. Электрические провода, проходящие поверх стен, смотрятся неэстетично, поэтому их по возможности нужно скрывать. Собственно, именно для этого и требуется штробление, а, проще говоря, прокладывание в стенах специальных каналов, в которые и убираются все коммуникации.

Штробление бетона — что нужно знать об этом ↑

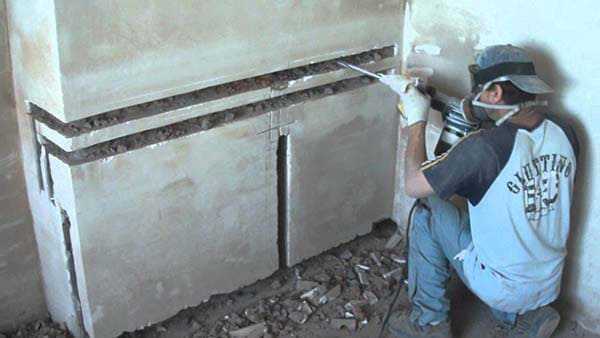

На видео показано штробление бетонной стены болгаркой

Сразу стоит отметить, что штробить стены можно далеко не всегда и не везде. Прежде чем приступать к работе, нужно составить план ремонта с указанием всех планируемых штроб, и заверить его у специалистов

БТИ. Конечно же, вы можете штробить стены на свой страх и риск. Однако в будущем это может грозить немалыми штрафами, или, что гораздо хуже, нарушениями конструкции всего здания и, как следствие, возможными обрушениями.

Если разрешение получено не было, из ситуации можно найти два выхода. Во-первых, проводку можно закрыть специальными кабель-каналами или вовсе сделать её наружной, как в старых домах — в соответствующих интерьерах это смотрится очень стильно. А во-вторых, проводку можно скрывать не в самой стене, а в слое штукатурки, которая наносится при выравнивании стен.

Делать штробы в потолочных плитах и в несущей стене на глубину более двух сантиметров категорически запрещено!

Размечаем стены под штробы ↑

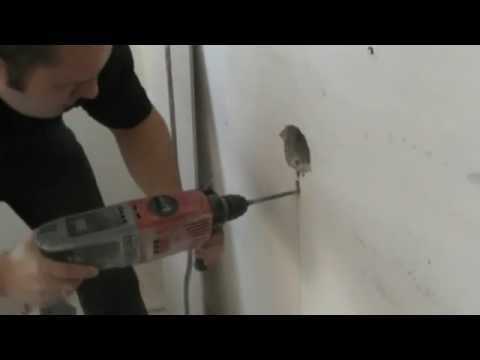

Видео урок демонстрирующий штробление стены перфоратором

Итак, будем исходить из того, что проект был составлен и одобрен соответствующей организацией. Для начала на стене делается разметка, по которой будет проходить штроба в бетоне. Стоит помнить, что линии не должны проходить по диагонали, а внизу стен — и по горизонтали. На несущих стенах делать горизонтальные штробы нельзя ни в каком месте. Разметку под розетки и выключатели также нужно сделать на этом этапе, так как «гнёзда» под них делаются одновременно с каналами для проводки. Ширина штробы должна выбираться исходя из толщины прокладываемого кабеля.

Работы по штроблению бетонных стен проводятся на начальном этапе ремонта после удаления всей старой отделки. В процессе создания штроб большого количества грязи и пыли избежать практически невозможно, поэтому все неохваченные ремонтом помещения нужно защитить, развесив на дверных проёмах влажную ткань. Не стоит забывать и о защитном снаряжении для мастера. Перед работой нужно надеть очки, респиратор, перчатки и каску. Кроме того, нелишними будут и беруши, поскольку эта работа не только пыльная, но и очень шумная.

Теперь нужно поговорить о том, какой инструмент будет использоваться для работы. Собственно, здесь речь идёт о трёх приспособлениях — болгарке, перфораторе или о таком агрегате, как штроборез по бетону. В домашних условиях чаще всего используют перфоратор и болгарку, так как штроборез — инструмент профессиональных строителей, сталкивающихся с большим объёмом работ.

Как сделать штробу в бетоне тем или иным инструментом? ↑

Штроба для электропроводки — видео урок

Для начала рассмотрим процесс работы с перфоратором. В первую очередь на него устанавливается бур того же диаметра, что и требуемая ширина штробы. Инструмент переводится в комбинированный режим сверления и удара, и с его помощью по всей намеченной линии делаются отверстия. Расстояние между ними должно быть минимальным. Затем бур нужно сменить на специальную пику, а инструмент перевести в режим удара. Все отверстия соединяются между собой, и получается хоть и не очень аккуратная, но вполне пригодная для закладки кабеля штроба. Главный недостаток такого способа состоит в том, что восстанавливать стены после закладки кабеля очень сложно, так как при работе с перфоратором около штробы могут откалываться большие куски штукатурки. Стоит также отметить, что такой способ не подходит для штробления монолитных стен, а также плит, сделанных их тяжёлого бетона.

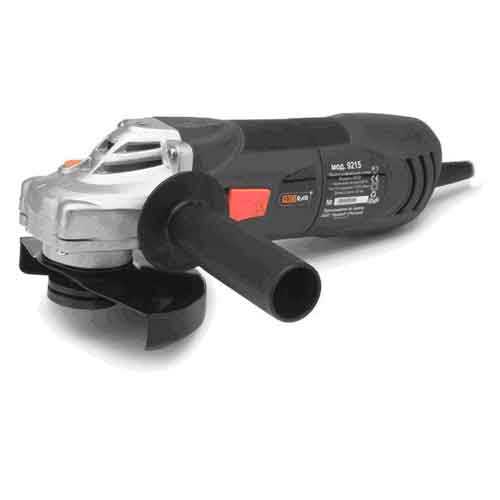

Следующий вариант — болгарка. На инструмент устанавливается алмазный диск для бетона и с помощью него по разметке прорезаются две линии, расстояние между которыми должно быть равно ширине будущей штробы. После того как линии прорезаны, снова потребуется обратиться к помощи перфоратора, работающего в режиме удара. С помощью лопатки между двумя намеченными линиями выдалбливается бетон. При использовании такого способа штроба получается более аккуратной. Однако стоит заметить, что этот способ — самый грязный из всех. Даже при самой лучшей изоляции других комнат какого-то количества пыли в них не избежать.

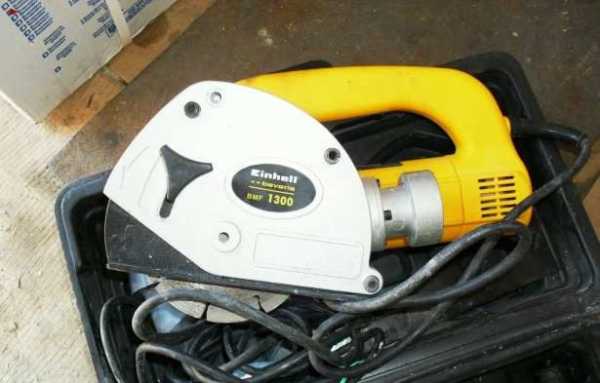

И, наконец, работа со штроборезом. Этот инструмент во многом схож с обычной болгаркой, однако, в отличие от неё, оснащён сразу двумя дисками, которые одновременно выпиливают обе линии. Как правило, такой инструмент работает вместе с промышленным пылесосом, что максимально возможно уменьшает количество пыли. После того, как линии прорезаны, оставшийся между ними бетон удаляется всё тем же перфоратором.

По окончании укладки проводки все штробы следует заделать. Лучше всего использовать гипсовую штукатурку Фюгенфюллер. Для лучшего сцепления с нею штробы нужно загрунтовать. Заделка происходит в два этапа. На первом штроба заполняется смесью примерно на 4/5 от всего объёма и оставляется до полного высыхания. Затем делается второй, финишный слой, который кладётся заподлицо со стеной.

mastter.ru

болгаркой и штроборезом, другими инструментами, подготовка поверхности

При капитальном ремонте есть необходимый вид работ, без которого не обойтись — это штробление стен под проводку. Процесс ускорится, если знать характеристику используемых инструментов, а также иметь представление, насколько они эффективны в каждом отдельном случае. Штробить болгаркой или перфоратором, штроборезом или молотком и стамеской, прокладывая каналы в стенах из кирпича и бетона — это нюансы, которые отразятся на результате выполненных действий по разводке электропровода. Чтобы не возникли какие-либо затруднения, следует правильно подобрать инструмент.

Подготовка каналов под электропроводку

Приступая к выполнению штроб, нужно составить план расположения кабеля и точек его подключения. Полученную схему перенести на плоскости стен, обозначив линиями места прохождения борозд. Отметить, где будут располагаться розетки, выключатели и распределительные коробки.

Работы по подготовке каналов для прокладки электрокабеля должны соответствовать нормативным требованиям СНиП 3.05.06−85:

  1. Нельзя подвергать долблению несущие стены.
  2. Прокладывание канала выполнять параллельно конструктивам: в вертикальном или горизонтальном положении. Запрещено штробить по диагонали.
  3. Наибольшее расстояние между бороздой и потолком должно быть до 15 см.
  4. Запрещено изготавливать борозду на расстоянии менее 40 сантиметров от газовой трубы.
  5. Глубина не должна быть более 25 мм.
  6. Необходимо осмотреть внимательно места, где будет прокладываться новая электропроводка, на наличие старой. Для обследования нужно взять отвёртку-индикатор.

Если потолок железобетонный, то нужно класть кабель только по стенам. Штробление в этом случае категорически воспрещается. Бетон отличается хрупкостью, поэтому даже небольшое углубление может предопределить будущий раскол.

Использование штробореза

Перед тем как начать обработку стен, следует выяснить, из какого материала они изготовлены, и выбрать инструмент для штробления стен под проводку.

Наличие профессиональных принадлежностей значительно облегчит работу. Это могут быть:

  • штроборез;
  • молоток и зубило;
  • перфоратор;
  • болгарка.

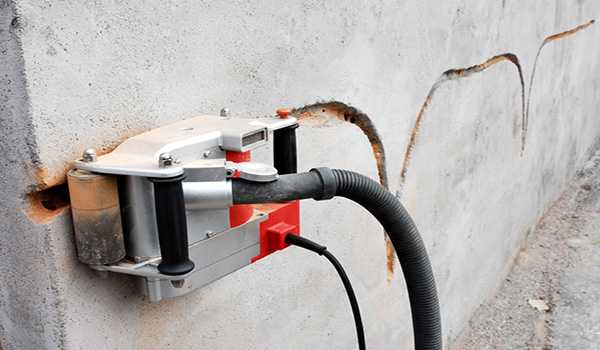

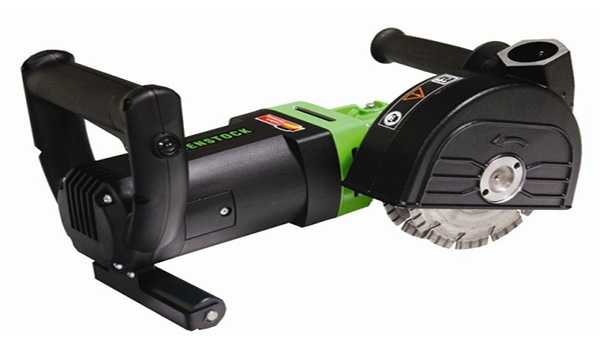

Штроборез является самым эффективным инструментом. Его устройство предназначено именно для изготовления борозд в стенах. Это болгарка, снабжённая двумя дисками, которые расположены параллельно. Выполнение штробы нужного размера осуществляется засчет регулирования зазора между ними. Фиксатором выставляется одинаковая глубина канала по всей длине. При использовании других инструментов получаются перепады.

Недостатком является то, что в момент его применения образуется много пыли. В основном все штроборезы оснащены зажимами, при помощи которых к аппарату крепится труба пылесоса. Это необходимо для удобства удаления ненужного материала. Борозда под электропроводку изготавливается намного быстрее, так как режется за один проход.

Применение других инструментов

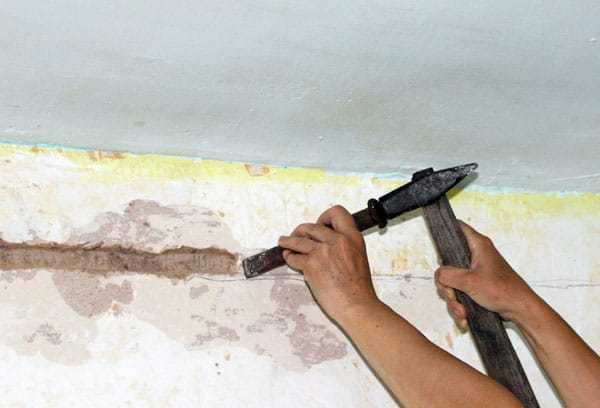

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

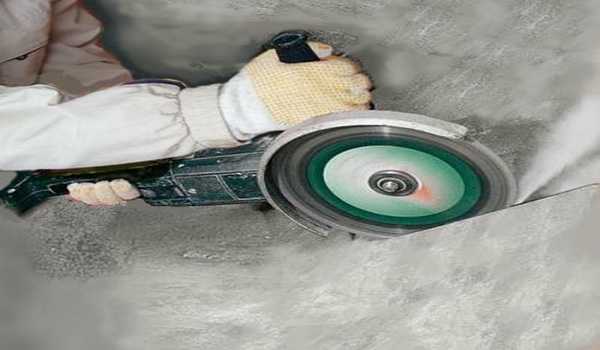

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Прокладка штробы по стене из кирпича

Кирпичи скрепляются между собой цементным раствором, который можно удалить без усилий. Это выполняется при помощи зубила и молотка. Штроба должна идти именно по шву кладки. При этом пылеобразование будет минимальным. Вертикальная борозда выполняется перфоратором с использованием разных насадок.

В штроблении поверхностей стен немаловажную роль играет материал, из которых они выстроены. От него зависит и ход работ, имеющий свои особенности. Процесс выполнения:

  1. До начала штробления молотком и керном нужно наметить места для отверстий в виде углублений (тогда сверло не будет уходить в сторону).
  2. Держать инструмент под прямым углом по отношению к стене, чтобы не сломать сверло от воздействия механической нагрузки.
  3. В процессе выполнения происходит сильное нагревание и затупление инструмента, поэтому периодически следует его охлаждать в холодной воде.

Сложнее работать с пережжённым кирпичом. Определить его можно по чёрному цвету пыли. Этот промежуток расстояния нужно проходить на малых оборотах с подключением ударного способа работы инструмента. Перемычки между дырами удаляются с использованием стамесок перфоратора в режиме «без сверления».

Изготовление борозды по бетону

Чтобы проложить штробу в бетонной стене, лучше применить штроборез, перфоратор и зубило. При этом соблюдать осторожность, чтобы не нарушить арматуру, которая находится внутри плиты для усиления конструкции.

При выполнении работ по бетонной стене происходит выделение большого количества пыли. Поэтому можно воспользоваться перфоратором, эксплуатируя его в ударном режиме. Остальной ход процесса происходит аналогично выполнению работ по кирпичной стене.

При отсутствии штробореза можно использовать болгарку. Лучше снабдить её алмазными дисками, диаметр которых 105−125 мм. Чтобы выбрать глубину канавки, следует учесть диаметр прокладываемого кабеля, а также толщину слоя замазки. Резать кромку борозды нужно пошагово: сделать углубление сначала на 1 см и обратить внимание на то, как инструмент справляется с нагрузкой. Если бетон достаточно хорошо поддаётся, выполнить до конца надрез нужной глубины.

Работа по древесине и газобетону

При прокладывании штробы под электропроводку в стене из дерева можно пользоваться всеми инструментами, исключая перфоратор. Долото можно заменить стамеской, которая поможет избавиться от лишней древесины между краями борозд, выполненных болгаркой.

По дереву применяется не алмазный, а циркулярный диск. Вместо пыльных образований, образуется небольшое количество опилок.

Газобетонные блоки легко поддаются обработке, поэтому они вполне подойдут для обустройства канавок ручными штроборезами. Используются они в двух ситуациях: для штробления на горизонтальных и на вертикальных поверхностях.

Оба вида ручных инструментов имеют общие достоинства: низкая цена, небольшой вес, простая конструкция и надёжность в эксплуатации, а также минимальное пылеобразование и бесшумность. Возможно использование болгарки с циркулярной насадкой.

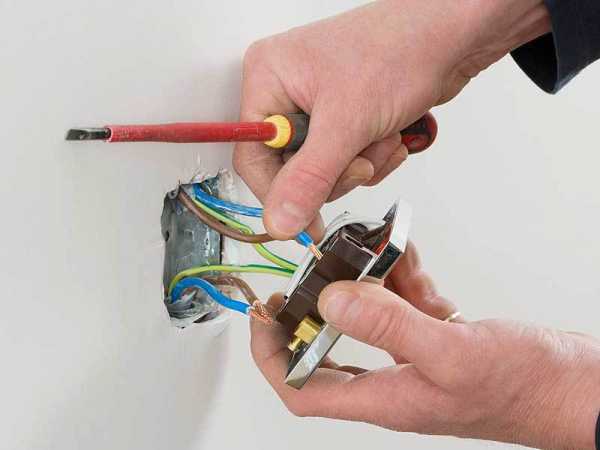

Монтаж кабеля и установка розеток

Существует два вида расположения проводов в штробе. Первый предусматривает укладку нескольких кабелей, собранных в изоляционную гофру. Вначале размещается в борозде гофрированная труба, а затем через неё протягиваются провода к месту, где будут установлены розетки и выключатели.

Второй способ укладки производится без использования трубы. В этом случае кабель в штробе фиксируется гипсом, штукатуркой или шпаклёвкой.

Самый удобный способ размещения розеток — блоками в одну рамку. В них устанавливаются не только электророзетки, но и разъёмы для интернета, телефона, кабельного телевидения.

Для штробления отверстий под розетки, выключатели или распределительные коробки не подходят способы, описанные выше. Чтобы все гнёзда были правильной формы и с ровными краями, необходимо использовать коронки для перфоратора с соответствующим диаметром. Инструмент следует применять в ударном режиме.

Штробление без пыли

Во время ремонта или при замене проводки придётся прокладывать штробы или делать отверстия в стенах.

При этом образовывается большое количество строительной пыли, оседающей по всему помещению.

Чтобы проштробить стену под проводку без пыли, можно воспользоваться советами специалистов:

  1. Хорошо увлажнить поверхность, на которой будет выполняться канал для проводки.
  2. Использовать бытовой пылесос для улавливания пыли.
  3. Лучше всего взять штроборез с подключённым к нему специальным пылесосом. Тогда выполнение отверстий в стенах будет проходить в комфортной обстановке.

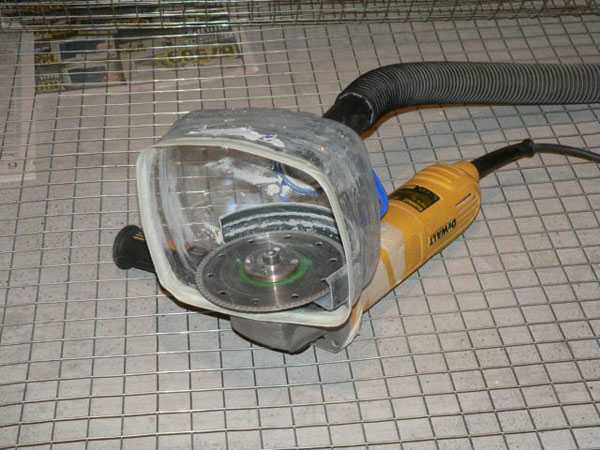

Ещё существует такой метод штробления каналов болгаркой без пыли, как мокрая резка бетона. Осуществляется этот способ при помощи шланга, беспрерывно подающего воду на режущий диск и площадь резки. Нужно быть очень внимательным, иначе жидкость может попасть на электроинструмент, что приведёт его в негодность.

После окончания штробления каналы следует обработать грунтовкой и закрепить в них кабель. Штробы заделать гипсом, раствором или шпаклевочной массой.

220v.guru

Как сделать штробу в бетоне разным инструментом

Геннадий, Омск задаёт вопрос:

Здравствуйте. Решил сделать ремонт с перепланировкой. На данный момент возник вопрос, как сделать штробу в бетоне. Дело в том, что проводка у меня проходит поверх стен и ничем не скрыта. Я решил это исправить. Примерно процесс представляю, тем не менее без разъяснений специалистов за дело браться не хочется. И еще: какой лучше взять для этого инструмент?

Эксперт отвечает:

Процедура штробления бетона возможна после удаления старой отделки на начальных этапах ремонтных работ.

Работы ведут при помощи разного инструмента. Сначала на стене отмечают линии штробления. Здесь важно заметить, что в направлении по диагонали линии отмечать нельзя, как и по горизонтали внизу стен. На несущих перегородках недопустимы горизонтальные штробы. Ширину штробы определяют по ширине укладываемого кабеля. Места под розетки и переключатели отмечают в это же время.

Как сделать штробы в бетоне: инструкция по штроблению разным инструментом

  1. Перфоратор. Первым делом прикрепляют к нему бур с диаметром, соответствующим ширине штробы. Включают комбинированный режим «сверло и удар» на инструменте и на всей длине разметки проделывают углубления с минимальным расстоянием между последними. После этого бур заменяют специальной пикой, а на инструменте задают функцию удара. Углубления соединяют и получают хоть и не совсем аккуратную, но вполне годную для укладки кабеля штробу. Недостаток способа: очень трудно восстановить стену ввиду того, что на краях штробы могли отколоться значительные частички материала. Данный метод не подойдет для штробления плит из тяжелого бетона и монолитных стен.
  2. Болгарка. На оборудование устанавливают алмазный диск по бетону и посредством него по разметке прорезают 2 линии, промежуток между ними и определит ширину готовой штробы. После прорезания линий опять берут перфоратор и включают его в ударный режим. Между разметками при помощи лопатки выдалбливают бетон. При данном варианте получается добиться более аккуратного исполнения штробы, но и наделать много грязи при этом придется. Даже идеальная изоляция остальных помещений не спасет их от проникновения пыли.
  3. Штроборез. Данный вид инструмента очень напоминает стандартную болгарку. Но есть одно отличие — он оснащен двумя дисками, выпиливающими две линии в одно время. В большинстве случаев задействуют данный вид инструмента одномоментно с промышленным пылесосом, чем добиваются уменьшения объема создаваемой пыли. После прорезания линий остатки бетона между ними удаляют посредством того же перфоратора.

Когда провода уложат в проделанное углубление, штробы обязательно заделывают. Целесообразнее всего это осуществлять с применением гипсовой штукатурки «Фюгенфюллер».


moifundament.ru

Как штробить бетонную стену – советы специалистов и технология процесса + Видео

Штробление бетонных стен – для чего это нужно?

Штробление стен – это процесс, который направлен на проделывание полостей и каналов для монтажа электропроводки, установки розеток и так далее. Для выполнения этого процесса необходимы умения в пользовании некоторыми инструментами. Штробление можно делать штроборезом, перфоратором или болгаркой. Данный процесс не только достаточно сложный, но и приводит к образованию большого количества пыли, поэтому делать это необходимо на ранних этапах ремонта. Если штробление все же надо выполнять, когда ремонт уже сделан, полезно использовать специальный строительный пылесос, который будет собирать пыль.

Перед началом работ обязательно нужно ознакомиться с планом помещения, чтобы определить, какие стены являются несущими. Решив начать штробление, помните, что есть случаи, когда делать это запрещено. Относится это к стеновым швам, перекрытиям, стенам, которые сопряжены с лестнично-лифтовым узлом. Несанкционированное штробление может вызвать повреждение конструкции здания и привести к его частичному разрушению.

Примечание! Если нарушать целостность стены нельзя, то электропроводку можно размещать в специальных пластиковых коробах.

Как штробить бетонную стену перфоратором?

Штробление бетонных стен можно выполнять несколькими способами. Для одного из методов понадобятся: перфоратор, бур для бетона, лопатка, защитные очки и респиратор. Такой способ можно использовать для проделывания небольших канавок для кабеля. Порядок выполнения:

  • Штробы, в основном, делаются горизонтально или вертикально, поэтому первым делом карандашом выполняется разметка;
  • В перфоратор вставляется бур с таким же диаметром, как должен быть диаметр канавки. Инструмент включается в режим удара и сверления;
  • По размеченной линии делается множество отверстий;
  • Далее бур меняется на лопатку, а перфоратор переключается в режим удара, и соединяются все отверстия;
  • После этого проделываются отверстия для крепежа.

Примечание! Крепежи бывают различные, в зависимости от того, что будет монтироваться. Так, для электрического кабеля используется пластиковый крепеж под 6-8 миллиметровый бур.

Как проштробить бетонную стену болгаркой

Решая, как проштробить бетонную стену, можно выбрать другой вариант. Набор инструментов понадобится тот же, что и в первом способе, но кроме перфоратора используется еще и болгарка. Если инструмент имеет возможность подключать строительный пылесос, то можно использовать и его. Порядок работы таков:

  1. Осуществляется разметка на стене;
  2. На болгарку устанавливается диск для резки бетона, и делаются две прорези. Глубина штробы будет завесить от диаметра диска;
  3. Далее перфоратором с лопаткой выбивается бетон между надрезами;
  4. Выполняется крепление.

Видов крепежа на современном строительном рынке более чем достаточно, поэтому проблем с их выбором не будет. Система крепления должна рассчитываться, исходя из того, что нужно монтировать и  веса. Для сверления отверстий под них нужно использовать специальные сверла по бетону. Отверстия с небольшим диаметром можно выполнить самостоятельно, но для крупных диаметров, скорее всего, придется обращаться к специалистам со специальным инструментом.

Примечание! В бетоне имеется арматура, которая может мешать делать крупные отверстия. Без специального оборудования разрезать их не получится, так что, если у вас нет таких инструментов, то придется обращаться за помощью.

ogodom.ru

Как проштробить бетонную стену


Как штробить стены под электропроводку: технология для непрофессионала

Почти никакой ремонт не обходится без прокладки новой проводки в квартире или замены старой. Также часто появляется необходимость добавить одну или несколько розеток для того, чтобы облегчить подключение бытовой техники или аппаратуры и устранить тем самым потребность в использовании проводов с разветвителями. Провода лучше всего при этом спрятать в стене, и для этого можно произвести штробление стен под проводку своими руками, не обращаясь за недешевой помощью строительных бригад и электриков частников. Главное учесть все нюансы по организации проводки, и правильно произвести штробление.

Правила и ограничения при штроблении

Не стоит сразу хвататься за зубило и молоток. Следует вначале изобразить на бумаге план разводки и продумать расположение всех точек подключения и выходов проводки, таких как розетки, выключатели и выводы под освещение. Также следует учесть материал стен и способы их штробления. Основные правила, согласно которым производится распределение проводов в стенах, описаны в нормативных документах СНиП 3.05.06-85. Не стоит пренебрегать ими, лучше один раз не полениться и ознакомиться, чтобы знать, как правильно штробить стены под проводку. Основными моментами являются следующие пункты:

  1. Штробление под проводку должно проводиться параллельно основным конструктивам здания, то есть только вертикально или горизонтально. Допускается наклон штробы только в случае прокладки параллельно наклонным стенам, например, на мансарде.
  2. Проводить горизонтальное штробление следует на расстоянии не более 150 мм от плит перекрытия.
  3. Вертикальная штроба (борозда) должна отстоять от дверных, оконных проемов и углов не менее 100 мм, а от газовых труб — не менее 400 мм.
  4. Ширина и глубина штробы не должны превышать 25 мм. Длина одной штробы не должна превышать трех метров.
  5. Желательно свести к минимуму повороты штробы на пути от распределительной коробки до выключателя или розетки. Лучше всего, если ограничиваться одним углом перехода от горизонтали к вертикали без учета поворотов в горизонтальной плоскости в стыках стен.
  6. Нельзя делать горизонтальные борозды в несущих конструкциях. Это касается всех стен панельного дома, ведь там все они несущие, за исключением мелких перегородок.

Согласно этим правилам производится планировка разводки. После этого можно производить непосредственно штробление стен.

«Можно ли штробить несущие стены?» Штробление стен регламентируется правилами перепланировки, которые для каждого региона могут слегка разниться. Однако по общепринятым нормам, подобные действия недопустимы во всех видах типовых многоэтажных домов.

Инструменты и способы штробления

Есть несколько способов штробления, различающиеся в зависимости от применяемого инструмента:

  • молотком и зубилом. Долго, неудобно, штроба неровная. Зато дешево;
  • перфоратором или ударной дрелью. Достаточно чисто и быстро. Штроба не очень ровная;
  • болгаркой. Штроба получается ровной, однако производится огромное количество пыли, которую сложно уловить даже при помощи промышленного пылесоса;
  • штроборезом. Используя специализированный инструмент, можно получить идеально ровную штробу с заданной глубиной и шириной. Однако все портит цена самого инструмента.

При любом варианте порядок действий примерно одинаков.

Подготовка и разметка поверхности

В первую очередь необходимо проверить наличие скрытой проводки по предполагаемому маршруту штробы. Для этого используйте специальный прибор, который укажет на имеющуюся электропроводку. Важно обезопасить себя от случаев, когда при штроблении попадутся провода под напряжением.

На поверхность стены наносится разметка по маршруту борозд от распределительной коробки и до места установки розетки, выключателя или вывода проводов под освещение.

Непосредственно перед проведением работ по штроблению стен занавесьте дверные проемы увлажненной тканью, чтобы не допустить распространение пыли по квартире или плотно заделайте строительной пленкой.

Процесс штробления различными инструментами

Молоток и зубило

Весь процесс разбивается на небольшие сегменты. Вначале зубилом намечаются углубления по краям штробы на одну или две ширины его острия. После этого, поставив его поперек борозды, выбивается часть стены в глубину. Далее можно продолжить снимать верхний слой по намеченной линии и в конце приступить уже к углублению на 25 мм по всей длине. Также можно после каждого снятия верхнего слоя углублять штробу сразу. С помощью этих инструментов практически нереально сделать штробу, если стена бетонная.

Перфоратор

Используются при этом две насадки с широким и коротким буром и лопатка. Вначале по всей длине линии, которой намечено расположение борозды, проделываются отверстия глубиной 25 мм на расстоянии примерно 10-15 мм друг от друга. После этого лопаткой выполняется устройство штробы. Главное при этом не ставить лопатку поперек линии штробы, чтобы не отколоть лишний кусок стены или штукатурки. В результате получится штроба необходимой глубины и ширины, однако внешний вид будет не очень привлекательным. Штробление перфоратором самый быстрый и чистый процесс.

Болгарка, угловая шлифмашинка

При использовании болгарки, следует приобрести алмазный диск, только так можно будет нормально и без проблем проштробить бетон или кирпич, да и в случае со штукатуркой процесс будет идти легко. Вначале проделывается два параллельных надпила вдоль всей намеченной линии с расстоянием между ними равным необходимой ширине штробы. Далее можно с помощью перфоратора или зубила выбрать весь материал между надрезами до необходимой глубины. Собственно поэтому весь процесс практически идентичен предыдущим способам за исключением того, что в результате штроба получается значительно ровнее. Это очень важно, особенно если необходимо минимизировать повреждение штукатурки или отделки стен.

Во время работы болгаркой будет производиться очень большое количество пыли, и очень скоро вся комната будет ею заполнена. Для решения этой проблемы можно использовать пылесос, лучше промышленный. Потребуется второй человек в качестве помощника, который будет удерживать всасывающую трубу поближе к месту среза.

Штроборез

По существу штроборез является логичной модификацией варианта с болгаркой. В этом устройстве уже предусмотрена возможность установки двух режущих алмазных кругов с регулировкой расстояния между ними. Оба круга закрыты специальным кожухом, который полностью перекрывает место контакта со стеной. Регулировкой положения кожуха можно изменять глубину, на которую будет производиться прорезка стены. В большинстве случаев кожух также снабжен специальным отводом для установки всасывающей трубы от пылесоса.

Благодаря всему описанному, получается идеально ровные и параллельные срезы, а производится штробление стен без пыли. После прорезки по краям штробы опять-таки необходимо перфоратором выбрать лишний материал. Недостатком такого способа является сама цена инструмента. Она слишком высока для использования в домашних условиях.

Окончание работ

После того как штробы пробиты, необходимо их очистить с помощью пылесоса или веника от пыли и прогрунтовать. Сам процесс прокладки кабеля и его закрепления также имеет целый ряд нюансов, которые необходимо учитывать. После всех работ выполняется заделка штробы. Это можно сделать с помощью штукатурки, гипса или шпаклевки, которая допускает нанесение такого слоя.

Видео: штробление стен своими руками от А до Я

Вывести все материалы с меткой:

  • электрические работы
  • камень и бетон

Перейти в раздел:

vopros-remont.ru

Как штробить бетонную стену

Ремонт в квартире или доме зачастую требует прокладки новых электрических сетей, установки розеток и выключателей, а это подразумевает прорезку в стене технологических канавок и полостей. Данный процесс называется штроблением. Перед тем как штробить бетонную стену, необходимо ознакомиться с нормативными документами – нарушение несущей способности здания не только влечет за собой штрафы, но и является небезопасным для самого жильца и его соседей.

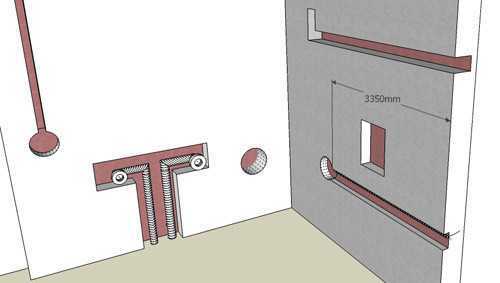

Схема штробления бетонной стены.

Категорически запрещается выполнять горизонтальное штробление в панельных домах в связи с тем, что задеваются армирующие элементы. Штробы в бетоне не должны затрагивать перекрытия, стеновые швы, стены, сопряженные с лестничной клеткой.

В этих случаях прорезка каналов производится в предварительно уложенном слое штукатурки.

Штробление выполняется строго в двух направлениях: горизонтально и вертикально. Прокладка канавок под углом допускается только в наклонных стенах, например, в мансардах. Ширина и глубина канавки не должна превышать 2,5 см.

Нормативы СНиП 3.05.06-85 оговаривают предельные расстояния прокладки электропроводки:

  • от газовых труб и приборов – не менее 40 см;
  • от плит перекрытия – не более 15 см;
  • от оконных и дверных проемов – не менее 10 см.

Схема штробления бетонной стены под электропроводку.

Сложность прокладки штробы во многом определяется материалом стены. Достаточно просто пробить канал в толстом слое штукатурки при помощи зубила и молотка. Но если необходимо выполнить штробление бетона, то человек сталкивается с определенными трудностями. Итоговый результат зависит от соблюдения технологии на всех стадиях работ: от подготовки до завершения.

Подготовка к штроблению – важный этап, которым не следует пренебрегать. Прежде всего нужно определить расположение старой проводки, чтобы обезопасить себя от попадания в провод под напряжением. Если нет плана, то сделать это можно с помощью специального прибора – индикатора. Старые обои следует удалить. На стене карандашом проводится разметка. Процесс штробления бетона сопряжен с большой запыленностью. Во избежание распространения пыли по всем помещениям дверные проемы надо завесить мокрой тканью или строительной пленкой.

Читайте также:  Как штукатурить стены из пеноблока

Способы штробления

Штробление бетонной стены требует использования специального инструмента. Это перфоратор, болгарка или штроборез.

Штробление перфоратором осуществляется в два этапа. Сначала производится подготовка: широким коротким буром на расстоянии 1-1,5 см друг от друга просверливаются отверстия необходимой глубины. Затем на перфоратор устанавливается лопатка, при помощи которой эти отверстия соединяются. Достоинством метода является небольшое количество пыли. Кроме того, перфоратор – единственный инструмент, которым можно выполнить штробление в углах комнаты – для болгарки и штробореза эти места недосягаемы. Недостатки способа: штроба получается грубой, с большим количеством неровностей, как в плоскости стены, так и в углублении. Следует также учитывать высокий уровень шума и вибрации при работе перфоратора, что крайне нежелательно в жилом доме.

http://www.youtube.com/watch?v=CS3VDU2Y9wc

При штроблении бетона болгаркой используется алмазный диск. Сначала вдоль линии разметки делаются две прорези, затем бетон между ними выбирается перфоратором. Штроба получается ровной, однако при работе болгаркой выделяется огромное количество мелкой пыли, защититься от которой практически нельзя. Частично проблему можно решить, если использовать пылесос. Для этого потребуется помощник, который будет удерживать трубу пылесоса рядом с местом резки бетона.

Наиболее быстро и качественно можно выполнить работу, используя профессиональный инструмент – штроборез. На штроборез параллельно устанавливаются два диска с возможностью регулировки расстояния между ними. Это позволяет сделать два надреза за одно прохождение. Помимо этого, имеется возможность регулировки глубины прорези. Защитный кожух трубореза прилегает к стене, препятствуя распространению пыли, которая в процессе работы отводится через присоединенный шланг промышленного пылесоса. Перед работой штроборезом нужно внимательно проследить за тем, чтобы старые обои были полностью удалены со стены.

Схема штробления стены под электропроводку.

Их обрывки могут забиваться под кожух и закрывать трубу пылесоса, что приведет к некорректной работе оборудования. Изъятие бетона из паза осуществляется аналогично другим способам при помощи перфоратора. Недостатком метода является достаточно высокая стоимость оборудования. Оно используется преимущественно профессиональными электромонтажниками и сантехниками. Крупные модели позволяют выполнять штробы в бетоне под трубы диаметром 50 мм.

Подготовка к отделочным работам после прокладки провода включает в себя шпаклевку штробы. Перед тем как поклеить обои, следует составить схему проводки. Проще всего это сделать следующим образом: размеры от центра штробы до углов комнаты, дверей, окон, потолка нанести на стену маркером, затем сфотографировать на цифровой фотоаппарат и сохранить фотографию. Схема поможет в дальнейшем не вбить в проводку гвоздь, если на стену придется вешать полки, картины или плазменный телевизор.

Читайте также:  Трещина в стене из пеноблоков

Выкладка штробы под обоями

Иногда стоит задача проложить штробу под существующими обоями, не удаляя их. Подготовка к работе состоит в том, чтобы, не повредив, снять полосу обоев. Для этого монтажным ножом на расстоянии не менее 5 см от будущей штробы делается параллельный надрез. Горизонтальный надрез выполняется выше линии штробы.

Обои отмачиваются, загибаются и фиксируются к стене скотчем. Рабочая зона должна быть не менее 10 см. Штрабить нужно перфоратором, болгарка в данном случае не подойдет из-за большого количества пыли. После укладки провода, шпаклевки и высыхания обои приклеиваются на место. Главное – не запачкать их раствором и не затереть рисунок во время приклеивания. Штробление под розетки и выключатели выполняется аналогично. Подготовка к работе включает в себя надрез обоев накрест. После возвращения их на место линия разреза будет практически не видна.

Page 2
  • Армирование
  • Виды
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Выбор инструмента и инструкции по штроблению стен под проводку и розетки

Во время строительства или капитального ремонта штробление стен под проводку – обязательный этап. Процесс пойдет быстрее, если знать о преимуществах инструментов и рациональности их использования в каждом конкретном случае. Эффективность перфоратора или болгарки неодинакова при прокладке каналов в кирпичных и бетонных стенах и перегородках, но при правильной эксплуатации работа не вызывает трудностей. Изучите все нюансы, чтобы выбрать нужный инструмент и не допустить ошибок.

Нормативные требования подготовки каналов под проводку ↑

Перед тем как приступать к прокладке канавок, составьте план разводки с расположением всех точек подключения и выхода кабеля. Получившийся чертеж перенесите на поверхность стен, обозначив места борозд маркером. Сначала укажите, где расположатся розетки, выключатели и распределительные коробки. Соединительные каналы для электрического кабеля должны отвечать нормативным требованиям СНиП 3.05.06-85:

  • Штробить стены под проводку в несущих конструкциях нельзя. В панельной постройке все стены несущие, исключение – только небольшие перегородки.
  • Каналы прокладываются параллельно конструктивам: в вертикальном или горизонтальном направлении. Не допускается прокладка диагональной штробы, за исключением сверления параллельно наклонной стене (например, в мансарде).
  • Максимальное расстояние горизонтально расположенной борозды от потолочного перекрытия 15 см.
  • Недопустимо прокладывать штробу на расстоянии ближе 40 см от газовой трубы.
  • Максимально возможная глубина штробы 25 мм.
Подготовка каналов и гнезд

Убедитесь, что в местах прокладки новой проводки не проходит старый кабель, воспользовавшись отверткой-индикатором. Перед началом разметки удалите со стен обои. Чтобы потом облегчить себе поиск места, где проходят провода, сфотографируйте готовую схему. С этими фотографиями можно сверяться, когда потребуется вбить в стену гвоздь или дюбель, чтобы не задеть электрический кабель.

Прокладывать кабель можно только по стене. Штробить потолок из железобетонных плит категорически запрещено, так как даже небольшой канал обозначит место будущего раскола, а бетон – материал хрупкий.

Аналогия – небольшая царапина от стеклореза, от которой именно в этом месте потом трескает стекло. Следите за тем, чтобы потолок не сверлил ваш сосед снизу, так как однажды вы попросту провалитесь в его квартиру.

Пример правильно спроектированной разводки

Какой инструмент выбрать для штробления ↑

Выбирая, чем штробить стену под проводку своими руками, можно рассмотреть различные инструменты:

  • зубило;
  • перфоратор;
  • болгарку;
  • штроборез.
Штроборезы – профессиональный подход ↑

Штроборез – самый эффективный инструмент, потому что спроектирован именно для этой цели: модификация болгарки с двумя параллельно расположенными дисками. Благодаря возможности регулировки зазора между ними, а также глубины, получается штроба с заданными размерами. Фиксатор делает глубину борозды равномерной по всей длине, тогда как прочие инструменты дают перепады.

Недостаток штробореза в том, что при его эксплуатации возникает очень много пыли. При этом почти все штроборезы оборудованы зажимом для фиксации трубы пылесоса, что упрощает удаление лишнего материала. Прокладка канала выполняется быстрее, так как режется он в один проход. В остальном все аналогично прокладке штробы с помощью болгарки: удаляйте лишний материал зубилом или перфоратором.

Использование штробореза при создании кабельного канала
Нюансы работы с другими инструментами ↑

С помощью молотка и зубила борозда выходит неровная. Достоинство метода в дешевизне: покупать электроинструменты не нужно. Штроба разбивается на небольшие отрезки. Наметьте зубилом по краям канала углубления в 1-2 ширины его острия. Затем ставьте инструмент поперек штробы и долбите в глубину. Сняв верхний слой, продолжайте углублять канал, пока не получится требуемый размер.

Штробление с использованием зубила и молотка

Перфоратором вы сделаете все гораздо быстрее, но штробы будут недостаточно ровные. Здесь понадобятся бур и лопатка. По всей длине борозды проделайте отверстия требуемой глубины с расстоянием 10-15 мм между ними. Материал удаляйте с помощью лопатки. Не ставьте ее перпендикулярно каналу, так как возможны сколы стены или штукатурки.

Подготовка штроб перфоратором

Болгаркой стенки штроб получаются ровные, однако при этом возникает огромное количество пыли. Лучше всего применять алмазный диск: он эффективен при обработке кирпича и бетона. По краям вдоль канала сделайте два параллельных разреза на всю длину борозды. Лишний материал между бороздами удаляйте с помощью зубила и молотка или перфоратора, оснащенного лопаткой.

Работа болгаркой по бетону

Особенности штробления стен из различных материалов ↑

В том, как штробить стены под проводку, главную роль играет стеновой материал. В зависимости от того, из чего сделана стена, порядок работы имеет свои особенности.

Сверление каналов в кирпичной стене ↑

Ряды кирпичей связываются между собой цементным раствором, который удаляется без особых усилий. Наименее трудозатратно штробить с помощью зубила и молотка стену именно по шву. При этом количество выделяемой пыли будет минимальным. Прокладывая вертикальный канал, воспользуйтесь перфоратором с разными насадками. Убедитесь, что он отвечает таким требованиям:

  • мощность двигателя от 600 Ватт;
  • регулятор оборотов;
  • реверсное вращение;
  • ударный режим сверления;
  • самозажимной патрон;
  • поддержка сверл диаметром от 0,5 до 12 мм.
Подготовка борозд в кирпичной перегородке

Правила штробления кирпичной стены:

  1. Перед началом работ обозначьте места будущих отверстий, сделав углубления при помощи молотка и керна. Это предохранит сверло от ухода в сторону на начальном этапе.
  2. Держите инструмент перпендикулярно стене, чтобы сверло под действием нагрузки на изгиб не сломалось.
  3. Не давите на инструмент слишком сильно, так как он будет работать на повышенной нагрузке, что чревато поломкой.
  4. В процессе сверло сильно нагревается и его кромки быстро затупляются, поэтому время от времени охлаждайте его в емкости с холодной водой. Следите, чтобы жидкость не попала на электродвигатель, так как это его повредит.
  5. Пережженный кирпич обрабатывать сложнее. Распознать его можно по пыли черного цвета. Этот участок проходите на малых оборотах со включенным ударным режимом.
  6. Если потребовалось отверстие диаметром 15 мм, начинайте работать сверлом с диаметром 4 или 6 мм. Сделав дырку требуемой глубины, замените сверло на 8-милимметровое и повторите процедуру.
  7. Затем установите окончательный бур и просверлите отверстие того диаметра, который вам нужен.
  8. Чтобы удалить оставшиеся перемычки между дырками, используйте стамеску, переведя перфоратор в режим «без сверления».
Удаление лишнего бетона стамеской
Прокладка штробов в бетонной перегородке ↑

Чтобы проштробить бетонную стену своими руками, лучше использовать штроборез в связке с перфоратором и зубилом. При этом старайтесь не повредить арматуру, проходящую внутри плиты, так как это снижает прочность конструкции. При обработке стены штроборезом выделяется много пыли, поэтому дополнительно перестрахуйтесь. Если вы решили использовать перфоратор, эксплуатируйте инструмент в ударном режиме. В остальном все аналогично обработке кирпичной стены.

При отсутствии штробореза подойдет и болгарка. Лучше всего использовать спеченные алмазные диски или турбо-алмазные диски диаметром 105-125 мм. Глубина штробы находится в зависимости от диаметра прокладыванием кабеля с учетом слоя замазки. Не следует сразу же резать на нужную глубину: сначала углубитесь на 1 см и посмотрите, справляется ли болгарка с нагрузкой. Если диск входит в бетон хорошо, можно выполнять окончательный надрез.

Работа с древесиной и газобетоном ↑

Прокладка штробы в деревянной стене допускает использование всех инструментов, кроме перфоратора. Вместо долота возьмите стамеску, с помощью которой удаляйте лишнюю древесину между параллельными бороздами, сделанными болгаркой. Для нарезки штробы нужен не алмазный, а циркулярный диск по дереву. Пыли в процессе выделяется мало, но получается много опилок.

В случае с газобетоном необходим специальный штроборез для пенобетона – изогнутая металлическая труба с рукоятью на одном конце и выступом на другом. Просто берите и тяните инструмент вдоль борозды, прижав его к поверхности. Пыли при этом возникает не очень много. Можно использовать болгарку с циркулярной насадкой, но процесс будет более пыльным и шумным.

Штробление гнезда под розетку

Как сделать гнездо под розетку ↑

Указанные способы не подходят, чтобы проштробить розетки, выключатели и распределительные коробки. В результате использования вышеперечисленных инструментов получается гнездо неправильной формы с неровными краями, поэтому потребуются специальные коронки для перфоратора с подходящим диаметром.

Долбить придется в ударном режиме, сильно надавливая на инструмент. Как проштробить розетку или гнездо для выключателя:

  1. По центру предполагаемого круга перфоратором пробурите отверстие небольшой глубины с диаметром 8-10 мм.
  2. Контур будущего гнезда обозначьте неглубоким надпилом при помощи коронки.
  3. По диаметру сделайте дырку требуемой глубины, затем коронкой уберите оттуда лишний материал.
  4. Во время сверления бетонной стены, если вы наткнулись на арматуру, не удаляйте ее: лучше перенести выключатель или розетку в другое место.

Видео: Подготовка гнезда под розетку

Снижение количества пыли в процессе работы ↑

Как штробить стены под проводку без пыли или хотя бы максимально снизить ее образование? Какой бы инструмент вы ни использовали, пыль все равно будет. Чтобы уменьшить ее количество, ваш помощник может мочить водой то место, где делается надрез. Однако нужно следить, чтобы жидкость не попала на электромотор инструмента.

Учитывайте, что влажная поверхность обрабатывается труднее, чем сухая. Можно собирать разлетающиеся частицы пылесосом. Бытовые аппараты для этой цели не подходят – быстро ломаются, поэтому лучше арендовать строительный пылесос.

Чтобы пыль не проникала в другие комнаты, изолируйте дверь с помощью влажной ткани или полиэтилена. Окна можно открыть нараспашку. Если вы проводите ремонт в жилой комнате, обмотайте мебель полиэтиленом (мягкую особенно тщательно). Для надежности наложите пленку в несколько слоев. В обязательном порядке следует упаковать всю бытовую технику, если нет возможности вынести ее из комнаты.

Когда требуется проложить небольшую штробу, вы можете соорудить бумажный пылесборник из листа формата А4. Согните его пополам, чтобы получился конверт в виде раскрытого кармана и закрепите края малярным скотчем. Приклейте приспособление на стену как можно ближе к предполагаемому месту сверления: весь мусор попадет туда, и его можно выбрать пылесосом. Способ требует много времени и не совсем подходит во время капитального ремонта.

Видео: Как штробить бетонные стены без пыли

Чем и как заделать штробы с проводкой ↑

Малая площадь штробы – не повод пренебрегать грунтовкой. Из-за пыли, которая там осталась, отделочный материал попросту не приклеится и со временем отвалится, что чревато новым ремонтом.

Чем замазывать штробы под проводку? Рекомендуется грунтовка глубокого проникновения и широкая кисть. Хорошо обработайте как саму борозду, так и площадь вокруг. Лучше всего для этой цели подходит «Бетонконтакт».

  1. Раствор наносите только после того, как грунтовка окончательно высохнет и кабель будет смонтирован.
  2. Перед оштукатуриванием смочите стену водой, чтобы уменьшить усадку материала.
  3. Применяйте раствор густой консистенции. Не просто заливайте его в канавку, но и разглаживайте шпателем.
  4. Движения инструментом выполняйте перпендикулярно штробе.
  5. Вертикальный канал обрабатывайте снизу-вверх.
  6. При простом разглаживании поверхности останутся бугры, но лишний раствор легко удаляется гладилкой.
  7. Работайте внешней поверхностью инструмента – той, где крепится рукоять.
  8. Выполняйте не прямые, а зигзагообразные движения, что позволит раствору лучше сцепиться с каналом и при этом он не будет тянуться за инструментом.
  9. Одному участку достаточно двух проходов, сделанных в противоположные стороны.
  10. Когда надо заделать не штробу, а дырку, размерами превосходящую габариты гладилки, для удаления лишнего раствора подойдет алюминиевое правило. Держите его под прямым углом к поверхности и за несколько проходов снимите лишний материал зигзагообразными движениями, продвигаясь от центра вмятины к ее краям.

Чистовую отделку можно начинать, лишь когда стена высохнет полностью.

Если при заделке штробы использовалась бетонная смесь, мочите эти места водой несколько раз в день в течение недели, иначе будут трещины. Избежать этого позволит применение штукатурной смеси – например, Rotband. Шпатлевка не подходит, так как наносится слоем не более нескольких миллиметров. Алебастр благодаря высокой прочности создаст сложности при малярных работах.

Прочие рекомендации для новичков ↑

Во время капитального ремонта схема старой проводки не всегда доступна. Если вы не уверены, где именно проложены кабели, обесточьте комнату, в которой будете штробить стены. Если нет такой возможности (когда проводка не разведена по комнатам и группам потребления электроэнергии), отключите электричество по всей квартире. Запитать электроинструмент можно у соседей, использовав удлинительный кабель («переноску»).

При штроблении горизонтально прокладываемых каналов под потолком воспользуйтесь какой-нибудь подставкой. Стремянка не рекомендуется по причине плохой устойчивости.

Жители многоквартирных домов должны учитывать права окружающих: электроинструменты издают шум, который может мешать им. Чтобы не превратиться в знаменитого «соседа с перфоратором», героя анекдотов, штробите в удобное для окружающих время.

Вот, собственно, и все теоретические выкладки, можно приступать к работе. Но на практике высока вероятность столкнуться с непредвиденными трудностями, и ремонт перейдет в стадию затяжного. Чтобы наверняка получить желаемый результат, есть смысл вызвать для проведения работ строительную бригаду.

Видео: Штробление для новичков

strmnt.com

Как правильно штробить стену под проводку: особенности выбора инструмента и проведения штробления

Вряд ли проведение капитального ремонта в доме может обойтись без модернизации или полной замены электропроводки. Очень часто требуется установка дополнительных розеток или выключателей для подключения бытовых приборов или источников света, а также других электрических устройств.

При этом все провода лучше замаскировать в стене. Но для этого нужно знать, как штробить стены для прокладки электропроводки своими руками, не прибегая к помощи профессиональных электриков. При этом главное — это учитывать все особенности разводки внутридомовой электросети и нюансы штробления бетонных, кирпичных и других поверхностей.

Основные нюансы штробления стен под проводку

Не нужно сразу хватать в руки молоток и зубило. Первым делом нужно на бумажном листе начертить подробный чертёж разводки и предусмотреть где будут размещаться все розетки, выключатели и осветительные приборы. Также следует учесть материал, используемый, для возведения здания от которого будет зависеть способ и инструменты для штробления стен под проводку.

Хочется отметить, что на сегодняшний день существуют регламентированные документами СНиП правила распределения электрических проводов в стенах строений. При этом желательно с ними ознакомиться перед началом обустройства штроб под проводку, так как их несоблюдение влияет на безопасность проведения электромонтажных работ.

  1. Штробление стеновой поверхности под электрические провода должно происходить только параллельно основной конструкции помещения, то есть строго в вертикальном или горизонтальном направлении.
  2. Обустраивать штробы в горизонтальной плоскости, можно только отступив 15 и более сантиметров от перекрытия здания.
  3. Вертикальное штробление выполняют с отступом от двери и других проёмов стен на расстоянии 100 мм, а от газопровода не ближе 400 м.
  4. Параметры ширины и глубины канавки под проводку не должны быть намного больше 25 мм. При этом по длине штроба должна быть максимум 300 см.
  5. Очень важно чтобы электрическая разводка в доме имела как можно меньше поворотов на пути от распределительных коробов к розеткам, светильникам или выключателям. Целесообразно использовать только один угловой переход.
  6. Нельзя выполнять горизонтальное штробление в конструкциях с несущей нагрузкой. Особенно это актуально в панельных домах, где все стены являются несущими.

Следуя данным правилам, планировка разводки будет выполнена в соответствии со всеми нормами и можно будет переходить к непосредственному штроблению стен.

Как штробить стены под проводку?

На сегодняшний день существуют различные способы проведения штробления в зависимости от используемых инструментов:

  • самый дешёвый, но при этом долгий и неудобный способ штробления выполняется при помощи зубила и молотка;
  • более быстрый и удобный вариант вырубки канавок под проводку – перфоратор или ударная дрель;
  • самую ровную канавку можно сделать при помощи электроболгарки, но использование такого инструмента, приводит к образованию в помещении, облака пыли;
  • штроборез – самый удобный инструмент для вырубки штроб своими руками, но из-за его стоимости он не нашёл широкого применения у среднестатистического обывателя.

Но вне зависимости от выбранного способа и инструмента для штробления стены, такие работы имеют одинаковый порядок действий.

Штробление кирпичной и бетонной стены

С кирпичными стенами обычно особых проблем при штроблении не возникает. Кладка кирпичей выполняется посредством цементно-песочной смеси, которая легко выбивается обычным молотком и зубилом, после чего в образовавшуюся канавку укладывается электрический кабель. При этом в горизонтальном направлении все пройдёт как по маслу, так как шов между кирпичами проходит через всю стену. В свою очередь, в вертикальном направлении придётся пробивать кирпичи.

С бетонной стеной дело состоит совершенно иначе. Такая поверхность, очень прочная, поэтому с помощью зубила и молотка для укладки даже короткого провода понадобится много времени. Поэтому целесообразно использовать другие более эффективные способы. Только штроборез поможет в сжатые сроки и практически без пыли сделать штробы под электропроводку. Но из-за большой цены такого устройства им пользуются только профессиональные строители. Поэтому в бытовых целях используют более распространённые инструменты – болгарка или перфоратор.

Проведение подготовки стен и нанесение разметки

Для начала нужно выяснить наличие либо отсутствие скрытых проводов по предполагаемому маршруту прокладки штроб. С этой целью используют специальные приборы, благодаря которым определить место дислокации электрического провода не составит никакого труда. Это делается в целях безопасности, чтобы не попасть электроинструментом в провод под напряжением.

На поверхность стены наносят разметку по маршруту штроб начиная от распределительного короба по направлению к местам размещения розеток, выключателей и светильников. Но прежде чем начать какие-либо работы нужно занавесить проёмы дверей влажной тканью. Это позволит не разлететься пыли по всем закоулкам дома.

Штробление под проводку перфоратором

Перфоратором можно проштробить как кирпичную, так и бетонную стену. Для этого понадобятся специальные насадки – широкий бур и лопатка. В свою очередь, все работы сводятся к следующим действиям:

  • перфоратором проделываются углубления до 25 мм глубиной с шагом 10–15 мм по линии прохождения электропроводки;
  • после этого с помощью лопатки проделывается борозда под проводку.

Несмотря на то, что этот способ очень быстрый, канавка, получаемая при этом не совсем ровная и с рваными краями.

Используем болгарку для укладки электропроводки

Болгаркой можно без особых проблем выполнить штробление под проводку как кирпичной, так и бетонной или оштукатуренной стены. Но для этого понадобиться, приобрести специальный диск с алмазным напылением. При этом все работы выполняются в следующей последовательности:

  • болгаркой по всей длине штробы проделывают два надпила параллельно друг другу с одинаковыми параметрами глубины и ширины от 2 до 2,5 см;
  • для удаления центральной части канавки используют перфоратор или зубило с молотком.

Благодаря такому варианту канавка получается очень ровной. Однако использование этого электроинструмента сопровождается большим количеством пыли. Во время работы её появляется настолько много, что придётся воспользоваться пылесосом. При этом понадобиться помощник, держащий всасывающий шланг в непосредственной близости от среза.

Штробим стены штроборезом

Штроборез можно сравнить с болгаркой, только сильно модернизированной. Такой инструмент имеет два диска с алмазным напылением, расстояние между которыми может регулироваться. Режущие круги закрыты специальным кожухом, предотвращающим непосредственный контакт со стеной.

Благодаря предусмотренным конструкцией штробореза регулировкам можно изменять не только ширину предполагаемой штробы, а, и её глубину. Помимо этого на кожухе есть специальный отвод для подсоединения пылесоса, который будет всасывать пыль, вылетающую из-под алмазных дисков.

Именно с помощью штробореза можно проложить электропроводку в стене в максимально короткие сроки при этом все работы пройдут практически без пыли. После того как боковые стороны канавки будут прорезаны, останется выбрать сердцевину штробы при помощи дрели с функцией отбоя.

Как штробить стены под проводку зубилом

Использование зубила и молотка нецелесообразно, если прокладка проводов будет выполняться в стене из бетона. Если штроблению подлежит кирпичная стена, то все работы сводятся к следующим действиям:

  • с помощью зубила намечаются углубления с краёв штробы;
  • зубило размещается поперёк канавки и поступательными ударами молотка выбивается часть стену вглубь;
  • слой за слоем штроба углубляется по всей длине до 2-2,5 см.

После завершения штробирования полученные бороздки нужно тщательно очистить от пыли. Затем поверхность вскрывается грунтом. После высыхания грунтовки в канавку укладывают провод и заделывают штукатуркой, гипсом или шпаклёвкой.

Только правильно выбранный инструмент в соответствии с материалом стены, в которой необходимо проделать штробы под проводку позволит выполнить все работы быстро и без пыли. При этом современные инструменты позволяют проводить все работы по разводке внутридомовой проводки своими руками.

  • Автор: Пётр Викторочич Кузнецов

elektro.guru

vest-beton.ru

Инструментов для штробления бетонных и других стен

Во время капитального ремонта или перепланировки перед нами обязательно встает вопрос о прокладке проводки, труб, укладке кабелей, переносе выключателей и розеток. Все эти работы связаны со штроблением стен. Попытаемся выяснить, что это за вид работ, для чего он нужен и какой инструмент для штробления стен необходим.

Для чего нужно штробить стену?

Итак, штробление – это выдалбливание канавок в стенах и потолке для прокладывания электрической проводки, систем трубопровода. Чтобы уложить и спрятать электрические, антенные или телефонные провода и кабели, тоже применяем штробление.
Когда устанавливаем кондиционер, стену тоже необходимо штробить.

Если нужно спрятать уже существующую проводку, проделываем в толще штукатурки или бетона канал (штробу), укладываем туда провода или кабель и зашпаклевываем.
Штробим стены и тогда, когда нужно смонтировать внутренние модели электрических розеток или выключателей.

Такие модели встраиваются внутрь стены, поэтому нужно продолбить круглую ямку, соответствующую размерам выключателя или розетки.

Выбор инструмента в зависимости от стены

Штробление выполняем с помощью специальных инструментов, выбор которых зависит от материала стены, в которой нужно проделать канал. Для этого используются болгарка, перфоратор, штроборез, зубило и молоток. Штробы на бетонных перегородках можем выполнять и болгаркой, и перфоратором, и штроборезом.

Панельная стена обрабатывается так же, как и бетонная. Но нельзя делать диагональное штробление. Максимальная глубина канала не должна доходить до арматурного каркаса, чтобы не повредить конструкцию. Если же глубина канала достает до арматуры, тогда лучше сделать дополнительный слой штукатурки или выровнять поверхность с помощью гипсокартона. В кирпичной стене бороздки проделываем с помощью штробореза.

Болгарка

Это ручная угловая шлифовальная машина, которую применяем при штроблении стен из твердого бетона, когда нужно пробить много длинных канавок для проводов. На нее устанавливаем специальный диск для работ по бетону, к примеру, алмазный диск.

Толщины такого диска обычно достаточно для получения штробы нужного размера.
Если ширина канала должна быть больше, то делаем два канала параллельно на расстоянии не меньше 5 мм, а потом перфоратором выдалбливаем промежуток.

Расширять штробу движением диска болгарки перпендикулярно его плоскости нельзя: машина не предназначена для этого, и это очень опасно.

Делая штробы, используем тяжелые инструменты, мощность которых превышает 500 Ватт, и качественные диски по бетону. Работая с таким инструментом, не забываем о правилах техники безопасности. Работаем внимательно, машину крепко держим в руках.

Ронять инструмент тоже нельзя. Он хоть и выключится, но вращение диска сразу не остановится, и может быть повреждена поверхность пола или даже ноги. Крепко закручиваем гайку крепления диска, чтобы фреза не вылетела во время работы. Такое тоже бывает, а это чрезвычайно опасно. Штробление с помощью болгарки – идеальный вариант. Единственный недостаток этого инструмента – большое количество пыли.

Перфоратор

Этот инструмент используем, если нужно сделать штробы в бетоне. Работая перфоратором, вставляем в него «лопатку». Это насадка, форма которой позволяет выдолбить узкую и вытянутую ямку, соответствующую форме штробы.

Не забываем, что лопатку при проведении непосредственного прореза нельзя располагать поперек наметок, так как возможно откалывание кусков настенного материала. Если нужно сделать выемку для розетки, используем, кроме «лопатки», насадку «штык». Штыком ямку намечаем, а лопаткой делаем ее шире.

Выполняя штробление стен перфоратором, можем применять и другой способ. В перфоратор вставляем бур диаметром от 6 до 10 мм и устанавливаем режим ударной дрели. Просверливаем отверстия вдоль канала на расстоянии 10 мм, затем вставляем лопатку, устанавливаем режим отбойника и продалбливаем промежутки между отверстиями. Так же поступаем, делая посадочные места для розеток или выключателей.

Чтобы получилось отверстие нужной глубины, на бур (на нужном расстоянии от кончика бура) наматываем электротехническую изоленту, которая будет меткой нужной глубины.
Нужно сказать, что каналы, пробитые перфоратором, могут быть неровными, и их придется обрабатывать дополнительно.

Чтобы сделать штробление стен перфоратором быстро и легко, нужны специальные навыки, поэтому используя этот инструмент, нужно быть внимательным и осторожным. Во время работы перфоратор производит много шума.

Штроборез

Этот инструмент предназначен специально для штробления любых стен и считается лучшим инструментом для пробивания бороздок. С использованием штробореза проделываем углубления для электропроводки, для систем водоснабжения или отопления. Он работает по такому же принципу, что и болгарка, но отличается от нее.

В штроборезе не один, а несколько алмазных дисков, расстояние между которыми можно отрегулировать. Есть возможность отрегулировать и глубину штробы. Инструмент оборудован пылеуловителем, который направляет отходы в пылесос или отводит их в сторону.

Начиная проделывать каналы и отверстия, обязательно проверяем толщину стен. Если стена тонкая, учитываем нагрузки и делаем штробы поближе к потолку или к полу, чтобы на самой стене их было немного. Если толщина стены более 10 см, бороздки прорезаем по самому короткому расстоянию, экономим время и силы. Кроме этого, не забываем проверить, есть ли электрическая проводка на данном участке.

Зубило и молоток

Самый дешевый, но и самый трудоемкий вариант. Эти ручные инструменты используем, если нужно сделать недлинные каналы в оштукатуренных стенах. Долбить вручную бетон или кирпич нецелесообразно.

Если все-таки приходится долбить стену молотком и зубилом, то выполняем простые правила:

  • сначала делаем углубление по намеченным краям;
  • выполняем прорез поперек будущего углубления, а потом молотком пробиваем нужную бороздку на 5-10 мм;
  • углубляемся еще на такую же глубину, и в итоге получаем нужный канал.

Зная об особенностях применения инструментов для штробления, можно правильно подобрать приспособление и выполнить все работы самостоятельно.

Видео “Как штробить стену штропорезом”

Видеоролик показывает возможности современного инструмента для штробления стен – штробореза.

stenamaster.ru
