Сбор нагрузок на перекрытие и балку

Сбор нагрузок производится всегда, когда нужно рассчитать несущую способность строительных конструкций. В частности, для перекрытий нагрузки собираются с целью определения толщины, шага и сечения арматуры железобетонного перекрытия, сечения и шага балок деревянного перекрытия, вида, шага и номера металлических балок (швеллер, двутавр и т.д.).

Сбор нагрузок производится с учетом требований СНиПа 2.01.07-85* (или по новому СП 20.13330.2011) "Актуализированная редакция" [1].

Данное мероприятие для перекрытия жилого дома включает в себя следующую последовательность:

1. Определение веса "пирога" перекрытия.

В "пирог" входят: ограждающие конструкции (например, монолитная железобетонная плита), теплоизоляционные и пароизоляционные материалы, выравнивающие материалы (например, стяжка или наливной пол), покрытие пола (линолеум, паркет, ламинат и т.д.).

Для определения веса того или иного слоя нужно знать плотность материала и его толщину.

2. Определение временной нагрузки.

К временным нагрузкам относятся мебель, техника, люди, животные, т.е. все то, что способно двигаться или переставляться местами. Их нормативные значения можно найти в таблице 8.3. [1]. Например, для квартир жилых домов нормативное значение равномерно распределенной нагрузки составляет 150 кг/м2.

3. Определение расчетной нагрузки.

Делается это с помощью коэффициентов надежности по нагрузки, которые можно найти в том же СНиПе. Для веса строительных конструкций и грунтов - это таблица 7.1 [1]. Что касается равномерно распределенной временной нагрузки и нагрузки от материалов, то здесь коэффициент надежности берется в зависимости от нормативного значения по пункту 8.2.2 [1]. Так, по нему, если вес составляет менее 200 кг/м2 коэффициент равен 1,3, если равен или более 200 кг/м2 - 1,2. Также данный пункт регламентирует значение нормативной нагрузки от веса перегородок, которая должна равняться не менее 50 кг/м2.

4. Сложение.

В конце необходимо сложить все расчетные и нормативные значения с целью определения общего значения для дальнейшего использования их в расчете на несущую способность.

В случае сбора нагрузок на балку ситуация та же. Только после получения конечных значений их нужно будет преобразовать из кг/м2 в кг/м. Делается это с помощью умножения общей расчетной или нормативной нагрузки на величину пролета.

Для того, чтобы материал был более понятен, рассмотрим два примера. В первом примере соберем нагрузки на перекрытие, а во втором на балку.

А после рассмотрения примеров с целью экономии времени можно воспользоваться специальным калькулятором. Он позволяет в режиме онлайн собрать нагрузки на перекрытие, стены и балки перекрытия.

Пример 1. Сбор нагрузок на междуэтажное перекрытие жилого дома.

Имеется перекрытие, состоящее из следующих слоев:

1. Многопустотная железобетонная плита - 220 мм.

2. Цементно-песчаная стяжка (ρ=1800 кг/м3) - 30 мм.

3. Утепленный линолеум.

На перекрытие опирается одна кирпичная перегородка.

Определим нагрузки, действующие на 1 м2 грузовой площади (кг/м2) перекрытия. Для наглядности весь процесс сбора нагрузок произведем в таблице.

Вид нагрузки Норм.
Коэф. Расч.

Постоянные нагрузки:

- железобетонная плита перекрытия (многопустотная) толщиной 220 мм

- цементно-песчаная стяжка (ρ=1800 кг/м3) толщиной 30 мм

- утепленный линолеум

- перегородки

Временные нагрузки:

- жилые помещения



290 кг/м2



54 кг/м2

5 кг/м2

50 кг/м2



150 кг/м2



1,1



1,3

1,3

1,1



1,3



319 кг/м2



70,2 кг/м2

6,5 кг/м2

55 кг/м2



195 кг/м2

ИТОГО 549 кг/м2   645,7 кг/м2

Пример 2. Сбор нагрузок на балку перекрытия.

Имеется перекрытие, которое опирается на деревянные балки, состоящее из следующих слоев:

1. Доска из сосны (ρ=520 кг/м3) - 40 мм.

2. Линолеум.

Шаг деревянных балок - 600 мм.

Также на перекрытие опирается перегородка из гипсокартонных листов.

Определение нагрузок на балку производится в два этапа:

1 этап - составляем таблицу, как описано выше, т.е. определяем нагрузки, действующие на 1 м2.

2 этап - преобразовываем нагрузки из 1кг/м2 в 1 кг/п.м.

Вид нагрузки Норм.
Коэф. Расч.

Постоянные нагрузки:

- дощатый пол из сосны (ρ=520 кг/м3) толщиной 40 мм

- линолеум

- перегородки

Временные нагрузки:

- жилые помещения



20,8 кг/м2


5 кг/м2

50 кг/м2



150 кг/м2



1,1


1,3

1,1



1,3



22,9 кг/м2


6,5 кг/м2

55 кг/м2



195 кг/м2

ИТОГО 225,8 кг/м2   279,4 кг/м2

Определение нормативной нагрузки на балку:

qнорм = 225,8кг/м2*(0,3м+0,3м) = 135,48 кг/м.

Определение расчетной нагрузки на балку:

qрасч = 279,4кг/м2*(0,3м+0,3м) = 167,64 кг/м.



Поделиться статьей с друзьями:

svoydomtoday.ru

Сбор нагрузок на фундамент, вес дома онлайн колькулятор

ШАГ 1. План дома

Расчет общей длины стен

Добавить параллельные оси между А-Г 012

Добавить перпендик. оси между Б-Г 012

Добавить перпендик. оси между В-Г 012

Добавить перпендик. оси между Б-В 012

Добавить перпендик. оси между А-Б 012

Размеры дома

Внимание! Наружные стены по осям А и Г являются несущими (нагрузки от крыши и плит перекрытия).

Длина А-Г, м

Длина 1-2, м

Колличество этажей 1 + чердачное помещение2 + чердачное помещение3 + чердачное помещение

ШАГ 2. Сбор нагрузок

Крыша

Форма крыши ДвускатнаяПлоская

Материал кровли ОндулинМеталлочерепицаПрофнастил, листовая стальШифер (асбестоцементная кровля)Керамическая черепицаЦементно-песчанная черепицаРубероидное покрытиеГибкая (мягкая) черепицаБитумный листКомпозитная черепица

Снеговой район РФ 1 район - 80 кгс/м22 район - 120 кгс/м23 район - 180 кгс/м24 район - 240 кгс/м25 район - 320 кгс/м26 район - 400 кгс/м27 район - 480 кгс/м28 район - 560 кгс/м2

Наведите курсор на нужный участок карты для увеличения.

Сбор нагрузок онлайн – Сбор нагрузок на перекрытие и балки онлайн

Чердачное помещение (мансарда)

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен (фронтонов) Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

Эксплуатационная нагрузка, кг/м2 90 кг/м2 - для холодного чердака195 кг/м2 - для жилой мансарды

3 этаж

Высота 3-го этажа, м м

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

2 этаж

Высота 2-го этажа, м м

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

1 этаж

Высота 1-го этажа, м м

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммПолы по грунтуЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

Цоколь

Высота цоколя, м м

Материал цоколя Не учитыватьКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич полнотелый, 640ммКирпич полнотелый, 770ммЖелезобетонное монолитное, 200ммЖелезобетонное монолитное, 300ммЖелезобетонное монолитное, 400ммЖелезобетонное монолитное, 500ммЖелезобетонное монолитное, 600ммЖелезобетонное монолитное, 700ммЖелезобетонное монолитное, 800мм


Внутренняя отделка

Общая толщина стяжки, мм Не учитывать50мм100мм150мм200мм250мм300мм

Выравнивание стен Не учитыватьШтукатурка, 10ммШтукатурка, 20ммШтукатурка, 30ммШтукатурка, 40ммШтукатурка, 50ммГипсокартон, 12мм


Распределение нагрузок на стены

Коэффициент запаса 11.11.21.31.41.5

beton-vn.ru

Сбор нагрузок на перекрытие и балку

Сбор нагрузок производится всегда, когда нужно рассчитать несущую способность строительных конструкций. В частности, для перекрытий нагрузки собираются с целью определения толщины, шага и сечения арматуры железобетонного перекрытия, сечения и шага балок деревянного перекрытия, вида, шага и номера металлических балок (швеллер, двутавр и т.д.).

Сбор нагрузок производится с учетом требований СНиПа 2.01.07-85* (или по новому СП 20.13330.2011) "Актуализированная редакция" [1].

Данное мероприятие для перекрытия жилого дома включает в себя следующую последовательность:

1. Определение веса "пирога" перекрытия.

В "пирог" входят: ограждающие конструкции (например, монолитная железобетонная плита), теплоизоляционные и пароизоляционные материалы, выравнивающие материалы (например, стяжка или наливной пол), покрытие пола (линолеум, паркет, ламинат и т.д.).

Для определения веса того или иного слоя нужно знать плотность материала и его толщину.

2. Определение временной нагрузки.

К временным нагрузкам относятся мебель, техника, люди, животные, т.е. все то, что способно двигаться или переставляться местами. Их нормативные значения можно найти в таблице 8.3. [1]. Например, для квартир жилых домов нормативное значение равномерно распределенной нагрузки составляет 150 кг/м2.

3. Определение расчетной нагрузки.

Делается это с помощью коэффициентов надежности по нагрузки, которые можно найти в том же СНиПе. Для веса строительных конструкций и грунтов - это таблица 7.1 [1]. Что касается равномерно распределенной временной нагрузки и нагрузки от материалов, то здесь коэффициент надежности берется в зависимости от нормативного значения по пункту 8.2.2 [1]. Так, по нему, если вес составляет менее 200 кг/м2 коэффициент равен 1,3, если равен или более 200 кг/м2 - 1,2. Также данный пункт регламентирует значение нормативной нагрузки от веса перегородок, которая должна равняться не менее 50 кг/м2.

4. Сложение.

В конце необходимо сложить все расчетные и нормативные значения с целью определения общего значения для дальнейшего использования их в расчете на несущую способность.

В случае сбора нагрузок на балку ситуация та же. Только после получения конечных значений их нужно будет преобразовать из кг/м2 в кг/м. Делается это с помощью умножения общей расчетной или нормативной нагрузки на величину пролета.

Для того, чтобы материал был более понятен, рассмотрим два примера. В первом примере соберем нагрузки на перекрытие, а во втором на балку.

А после рассмотрения примеров с целью экономии времени можно воспользоваться специальным калькулятором. Он позволяет в режиме онлайн собрать нагрузки на перекрытие, стены и балки перекрытия.

Пример 1. Сбор нагрузок на междуэтажное перекрытие жилого дома.

Имеется перекрытие, состоящее из следующих слоев:

1. Многопустотная железобетонная плита - 220 мм.

2. Цементно-песчаная стяжка (ρ=1800 кг/м3) - 30 мм.

3. Утепленный линолеум.

На перекрытие опирается одна кирпичная перегородка.

Определим нагрузки, действующие на 1 м2 грузовой площади (кг/м2) перекрытия. Для наглядности весь процесс сбора нагрузок произведем в таблице.

Вид нагрузки Норм.
Коэф. Расч.

Постоянные нагрузки:

- железобетонная плита перекрытия (многопустотная) толщиной 220 мм

- цементно-песчаная стяжка (ρ=1800 кг/м3) толщиной 30 мм

- утепленный линолеум

- перегородки

Временные нагрузки:

- жилые помещения



290 кг/м2



54 кг/м2

5 кг/м2

50 кг/м2



150 кг/м2



1,1



1,3

1,3

1,1



1,3



319 кг/м2



70,2 кг/м2

6,5 кг/м2

55 кг/м2



195 кг/м2

ИТОГО 549 кг/м2   645,7 кг/м2

Пример 2. Сбор нагрузок на балку перекрытия.

Имеется перекрытие, которое опирается на деревянные балки, состоящее из следующих слоев:

1. Доска из сосны (ρ=520 кг/м3) - 40 мм.

2. Линолеум.

Шаг деревянных балок - 600 мм.

Также на перекрытие опирается перегородка из гипсокартонных листов.

Определение нагрузок на балку производится в два этапа:

1 этап - составляем таблицу, как описано выше, т.е. определяем нагрузки, действующие на 1 м2.

2 этап - преобразовываем нагрузки из 1кг/м2 в 1 кг/п.м.

Вид нагрузки Норм.
Коэф. Расч.

Постоянные нагрузки:

- дощатый пол из сосны (ρ=520 кг/м3) толщиной 40 мм

- линолеум

- перегородки

Временные нагрузки:

- жилые помещения



20,8 кг/м2


5 кг/м2

50 кг/м2



150 кг/м2



1,1


1,3

1,1



1,3



22,9 кг/м2


6,5 кг/м2

55 кг/м2



195 кг/м2

ИТОГО 225,8 кг/м2   279,4 кг/м2

Определение нормативной нагрузки на балку:

qнорм = 225,8кг/м2*(0,3м+0,3м) = 135,48 кг/м.

Определение расчетной нагрузки на балку:

qрасч = 279,4кг/м2*(0,3м+0,3м) = 167,64 кг/м.



Поделиться статьей с друзьями:

svoydomtoday.ru

Пример 1.3 Сбор нагрузок на балку перекрытия



Требуется собрать нагрузки на монолитную балку перекрытия жилого дома (балка по оси «2» в осях «Б-В» на рис.1). Размеры сечения балки: h = 0,5 м, b = 0,4 м. Конструкцию пола принять по рисунку в Пример 1.1 Сбор нагрузок на плиту перекрытия жилого здания.

Решение

Сбор нагрузок онлайн – Сбор нагрузок на перекрытие и балки онлайн

Данный тип здания относится ко II классу ответственности. Коэффициент надежности по ответственности γн = 1,0.

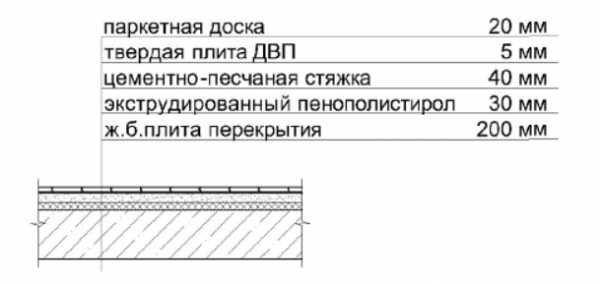

Состав пола и значения постоянных нагрузок примем из примера 1.1.

Нагрузки, действующие на балку, принимаются линейно распределенными (кН/м). Для этого равномерно распределенные нагрузки на перекрытие умножаются на ширину грузового участка, равному для средних балок шагу рам. В нашем примере см. рис. 1 ширина грузового участка составляет В = 6,6 м. Остается умножить постоянную нагрузку, вычисленную в примере 1.1, на данную величину и записать в таблицу 1:

q1 = 5,89*В = 5,89*6,6 = 38,87 кН/м;

q1p = 6,63*В = 6,63*6,6 = 43,76 кН/м.

Таблица 1

Сбор нагрузок на балку перекрытия

Вид нагрузки
Норм. кН/м
Коэф. γt
Расч. кН/м
Постоянная нагрузка
1. Ж.б. плита + пол
38,87
43,76
2. Собственный вес балки
5,0
1,1
5,5
Всего:
43,87
49,26
Временная нагрузка
1. Полезная нагрузка:
кратковременная ν1
длительная р1
6,53
2,29
1,3
1,3
8,49
2,98
2. Перегородки (длительная) р2
3,3
1,3
4,29



Вычислим нагрузку от собственного веса балки.

Объемный вес железобетона равен 2500 кг/м3 (25 кН/м3). При высоте балки h = 0,5 м и ее ширине b = 0,4 м нормативное значение нагрузки от собственного веса составляет

q2 = 25*h*b*γн =25*0,5*0,4*1,0 =5,0 кН/м.

Коэффициент надежности по нагрузке γt = 1,1,  тогда расчетное значение составит:

q2р = q2*γt =5*1,1 =5,5 кН/м.

Суммарная нормативная постоянная нагрузка составляет

q = q1 + q2 = 38,87 + 5,0 = 43,87 кН/м;

расчетная:

qр = q1р + q2р = 43,76 + 5,5 = 49,26 кН/м.

Понижающие коэффициенты φ1, φ2, φ3 или φ4, при расчете балок нормативные значения нагрузок, допускается снижать в зависимости от грузовой площади А, м2, рассчитываемого элемента умножением на коэффициент сочетания φ. При грузовой площади А = 6,6*7,2 = 47,52 м2 и при А = 47,52 м2 > А1 = 9,0 м2 для помещений коэффициент сочетания φ1 определяется по формуле:

φ1 = 0,4 + 0,6/ √(А/А1) = 0,4 + 0,6/√(47,52/9,0) = 0,66.

Полное (кратковременное) нормативное значение нагрузки от людей и мебели для квартир жилых зданий составляет 1,5 кПа (1,5 кН/м2). Учитывая коэффициент надежности по ответственности здания γн = 1,0 и коэффициент сочетания φ1 = 0,66, итоговая нормативная кратковременная полезная нагрузка составляет:

ν1 = 1,5*В*γн*φ1 = 1,5*6,6*1,0*0,66 = 6,53 кН/м.

При нормативном значении временной нагрузки менее 2,0 кПа коэффициент надежности по нагрузке  γt принимается равным γt = 1,3. Тогда расчетное значение составляет:

ν1р = ν1*γt = 6,53*1,3 = 8,49 кН/м.

Длительную полезную нагрузку получаем путем умножения ее полного значения на коэффициент 0,35 т.е:

р1 = 0,35*ν1 = 0,35*6,53 = 2,29 кН/м;

р1р = р1*γt = 2,29*1,3 = 2,98 кН/м.

Нормативное значение равномерно распределенной нагрузки от перегородок составляет не менее 0,5 кН/м2. Приводим ее к линейно распределенной нагрузке на балку путем умножения на ширину грузового участка В=6,6 м:

р2 = 0,5*В*γн = 0,5*6,6*1,0 = 3,3 кН/м.

Расчетное значение нагрузки тогда:

р2р = р2*γt = 3,3*1,3 = 4,29 кН/м.

I сочетание: постоянная нагрузка (собственный вес перекрытия и балки) + полезная (кратковременная).

При учете основных сочетаний, включающих постоянные нагрузки и одну временную нагрузку (длительную или кратковременную), коэффициент Ψl, Ψt вводить не следует.

q1 = q + ν1 = 43,87 + 6,53 = 50,4 кН/м;

q1р = qр + ν1р = 49,26 + 8,49 = 57,75 кН/м.

II сочетание: постоянная нагрузка (собственный вес перекрытия и балки) + полезная (кратковременная) + нагрузка от перегородок (длительная).

Для основных сочетаний коэффициент сочетаний длительных нагрузок Ψ1 принимается: для первой (по степени влияния) длительной нагрузки — 1,0, для остальных — 0,95. Коэффициент Ψ2 для кратковременных нагрузок принимается: для первой (по степени влияния) кратковременной нагрузки — 1,0, для второй — 0,9, для остальных — 0,7.

Поскольку во II сочетании присутствует одна кратковременная и одна длительная нагрузка, то коэффициент Ψl и Ψt = 1,0.

qII = q + ν1 + р2 = 43,87 + 6,53 + 3,3 = 53,7 кН/м;

qIIр = qр+ ν1р + р2р = 49,26 + 8,49 + 4,29 = 62,04 кН/м.

Примеры:

spravkidoc.ru

Сбор нагрузок для расчета конструкций

Для расчета любой конструкции первым делом нужно собрать нагрузки. Разберемся с самой сутью: какие нагрузки могут возникнуть при расчете здания?



Во-первых, это собственный вес конструкций (крыши, перекрытий, стен, полов, перегородок, лестниц и т.п.). При расчете жилых домов это, чаще всего, самая серьезная нагрузка.

Как определяется собственный вес? Нужно знать, сколько весит материал, т.е. его объемный вес или плотность (кг/м3), затем определить габариты конструкции и выбрать коэффициент надежности по нагрузке (ДБН В.1.2-2:2006 «Нагрузки и воздействия», раздел 5).

Например, есть стена из кирпича объемным весом 1800 кг/м3 (толщиной 0,250 м) сСбор нагрузок онлайн – Сбор нагрузок на перекрытие и балки онлайн утеплителем объемным весом 60 кг/м3 (толщиной 0,08 м). Высота стены 3,3 м. Коэффициент надежности по нагрузке для каменных конструкций - 1,1. Определим, какая нагрузка от стены приходится на ленточный фундамент. Нагрузка обычно определяется на 1 погонный метр конструкции:

1,1*1800*3,3*0,25 + 1,2*60*3,3*0,08 = 1653 кг/м.

В таблице 1 приведен объемный вес некоторых строительных материалов.



Таблица 1 (информация взята из справочника)



Материал

Объемный вес, кг/м3

Кладка из искусственных камней

Кладка из глиняного обыкновенного или силикатного кирпича на тяжелом растворе

1800

То же на сложном растворе (цемент, известь, песок)

1700

То же, на теплом или известковом растворе

1600

Кладка из пустотелого кирпича

1300-1500

Кладка из пустотелого пористого кирпича

1000-1200

Кладка из керамических пустотелых блоков

1250-1400

Кладка из шлакового кирпича

1100-1400

Кладка из естественных камней

Правильная кладка из твердых пород (мраморная, гранитная)

2680

То же, из плотных пород (известняк, песчанник)

2200

То же из легких пород (туф, ракушечник)

1200-1600

Бутовая кладка из твердых пород (мраморная, гранитная)

2400

То же, из плотных пород (известняк, песчанник)

2000

То же из легких пород (туф, ракушечник)

1200-1400

Бетоны и кладка из бетонных камней

Бетон на щебне (гравии) твердых пород, невибрированный

2200

То же, вибрированный

2300

Бетон на кирпичном щебне

1800

Бетон на гранулированном шлаке

1100-1200

Бетон на котельном шлаке

1350-1450

Бетон на пемзе

800-1000

Бетоны ячеистые автоклавные (газобетон, пенобетон)

300-1000

Пеносиликат автоклавный

400-800

Кладка из бетонных камней (в зависимости от рода заполнителя и объемного веса бетона)

1200-2300

Железобетон

Невибрированный на гранитном щебне

2400

Вибрированный на гранитном щебне

2500

Невибрированный на кирпичном щебне

2000

Вибрированный на кирпичном щебне

2150

На пемзе или туфе

1100-1500

Засыпки

Сухой песок

1600

Строительный мусор

1200-1400

Мелочь из пемзы, туфа

900-1000

Торф, сфагнум в набивке

1000-1100

Шлак котельный

1000

Шлак доменный гранулированный

500-900

Пробковая мелочь

150

Растворы и штукатурки

Цементный раствор

1800

Сложный раствор (цемент, известь, песок)

1700

Известково-песчаный раствор

1600

Теплый раствор (цемент, известь, шлак)

1000-1400

Гипсовый раствор из чистого гипса

1100

Гипсобетоны с заполнителями

700-1300

Сухая штукатурка

600-700

Дерево

Сосна, ель воздушно-сухая (поперек волокон)

500-600

Дуб воздушно-сухой

800

Древесные опилки

250-300

Уголь древесный

180-200

Плиты древесноволокнистые (ДВП)

670

Плиты фибролитовые

575

Фанера клееная

680

Металлы

Железо, сталь

7850

Чугун

7250

Медь красная

8800

Бронза

8600

Свинец

11400

Разные материалы

Асбестоцементные плитки и листы

1900

Асбестоцементные термоизоляционные плиты

300-600

Асфальт

1800

Асфальтобетон

2100

Войлок строительный

150

Гипсовые плиты с опилками и стружками

650-1000

Пробковые плиты

250

Толь, рубероид, пергамин

600

Стекло

2600

Стекловата

150-200

Линолеум

1800

Гипсокартон

825



Коэффициенты надежности по нагрузке для веса конструкций, материалов и засыпок (ДБН В.1.2-2:2006 «Нагрузки и воздействия», раздел 5):

- металлические конструкции - 1,1;

- бетонные (со средней плотностью свыше 1600 кг/м3), железобетонные, каменные, армокаменные, деревянные - 1,1;

- бетонные (со средней плотностью 1600 кг/м3 и менее), изоляционные, выравнивающие и отделочные слои (плиты, рулонные материалы, засыпки, стяжки и т.п., выполняемые в заводских условиях - 1,2, на строительной площадке - 1,3;

- насыпные грунты - 1,15.



Второй тип нагрузки - это временная (переменная) нагрузка (от снега, людей, мебели и прочего). Величину временной нагрузки придумывать не нужно, она четко регламентирована в ДБН В.1.2-2:2006 «Нагрузки и воздействия», раздел 6 и таблица 6.2.

Для жилого дома нам нужно знать следующие нагрузки:

1. Нагрузка на перекрытие в жилых помещениях - 150 кг/м2 (коэффициент надежности 1,3).

2. Нагрузка на перекрытие в чердачном помещении - 70 кг/м2 (коэффициент надежности 1,3).

3. Снеговая нагрузка - согласно разделу 8 ДБН В.1.2-2:2006 «Нагрузки и воздействия» для вашего района.

Переменная нагрузка состоит из долговременной и кратковременной части. В расчете разных конструкций необходимо прикладывать либо полную временную, либо кратковременную или длительную нагрузку. В методиках расчетов всегда оговаривается, какая нагрузка нужна, а с помощью ДБН можно разобраться с величинами нагрузок, которые нужно прикладывать в конкретном случае.

Более глубоко вопрос видов нагрузок и коэффициентов к ним рассмотрен в статье Сочетания нагрузок или как выбрать нужные коэффициенты



Еще полезные статьи:

"Собираем нагрузки на ленточный фундамент дома"

"Как определить нагрузку на крышу в вашем районе"

"Сбор нагрузок в каркасном доме"

"Сбор ветровых нагрузок в каркасном доме"

"Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия."

"Как рассчитать стены из кладки на устойчивость."

"Расчет металлического косоура лестницы."



Внимание! Для удобства ответов на ваши вопросы создан новый раздел "БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ".

class="eliadunit">
Добавить комментарий

svoydom.net.ua

Пример 1.1 Сбор нагрузок на плиту перекрытия жилого здания



Требуется собрать нагрузки на монолитную плиту перекрытия жилого дома. Толщина плиты 200 мм. Состав пола представлен на рис. 1.
Сбор нагрузок онлайн – Сбор нагрузок на перекрытие и балки онлайн
Решение

Определим нормативные значения действующих нагрузок. Для удобства восприятия материала постоянные нагрузки будем обозначать индексом q, кратковременные — индексом ν, длительные — индексом p.

Жилые здания относятся ко II уровню ответственности, следовательно, коэффициент надежности по ответственности γн = 1,0. На этот коэффициент будем умножать значения всех нагрузок. (Для выбора коэффициента см. статью Коэффициент надежности по ответственности зданий и сооружений)

Сначала рассмотрим нагрузки от плиты перекрытия и конструкции пола.  Эти нагрузки являются постоянными, т.к. действуют на всем протяжении эксплуатации здания.

1. Объемный вес железобетона равен 2500 кг/м3 (25 кН/м3). Толщина плиты δ1 = 200 мм = 0,2 м, тогда нормативное значение нагрузки от собственного веса плиты перекрытия составляет:

q1 = 25*δ1*γн = 25*0,2*1,0 = 5,0 кН/м2.

2. Нормативная нагрузка от звукоизоляционного слоя из экструдированного пенополистирола плотностью ρ2 = 35 кг/м3 (0,35 кН/м3) и толщиной δ2 = 30 мм = 0,03 м:

q2 = ρ2*δ2*γн = 0,35*0,03*1,0 = 0,01 кН/м2.

3. Нормативная нагрузка от цементно-песчаной стяжки плотностью ρ3 = 1800 кг/м3 (18 кН/м3) и толщиной δ3 = 40 мм = 0,04 м:

q3 = ρ3*δ3*γн = 18*0,04*1,0 = 0,72 кН/м2.

4. Нормативная нагрузка от плиты ДВП плотностью ρ4 = 800 кг/м3 (8 кН/м3) и толщиной δ4 = 5 мм = 0,005 м:

q4 = ρ4*δ4*γн = 8*0,005*1,0 = 0,04 кН/м2.

5. Нормативная нагрузка от паркетной доски плотностью ρ5 = 600 кг/м3 (6 кН/м3) и толщиной δ5 = 20 мм = 0,02 м:

q5 = ρ5*δ5*γн = 6*0,02*1,0 = 0,12 кН/м2.

Суммарная нормативная постоянная нагрузка составляет

q = q1 + q2 + q3 + q4 + q5 = 5 + 0,01 + 0,72 + 0,04 + 0,12 +5,89 кН/м2.

Расчетное значение нагрузки получаем путем умножения ее нормативного значения на коэффициент надежности по нагрузке γt.

Теперь определим временные (кратковременные и длительные) нагрузки. Полное (кратковременное) нормативное значение нагрузки от людей и мебели (так называемая полезная нагрузка) для квартир жилых зданий составляет 1,5 кПа (1,5 кН/м2). Учитывая коэффициент надежности по ответственности здания γн = 1,0, итоговая кратковременная нагрузка от людей составляет:

ν1p = ν1*γt = 1,5*1,3 = 1,95 кН/м2.

Длительную нагрузку от людей и мебели получаем путем умножения ее полного значения на коэффициент 0,35, указанный в табл. 6, т.е:

р1 = 0,35*ν1 = 0,35*1,5 = 0,53 кН/м2;

р1р = р1*γt =0,53*1,3 = 0,69 кН/м2.

Полученные данные запишем в таблицу 1.

Помимо нагрузки от людей необходимо учесть нагрузки от перегородок. Поскольку мы проектируем современное здание со свободной планировкой и заранее не знаем расположение перегородок (нам известно лишь то, что они будут кирпичными толщиной 120 мм при высоте этажа 3,3 м), принимаем эквивалентную равномерно распределенную нагрузку с нормативным значением 0,5 кН/м2. С учетом коэффициента γн = 1,0 окончательное значение составит:

р2 = 0,5*γн = 0,5*1,9 =0,5 кН/м2.

При соответствующем обосновании в случае необходимости нормативная нагрузка от перегородок может приниматься и большего значения.

Коэффициент надежности по нагрузке γt = 1,3, поскольку перегородки выполняются на строительной площадке. Тогда расчетное значение нагрузки от перегородок составит:

р2р = р2*γt = 0,5*1,3 = 0,65 кН/м2.

(Для выбора плотности основных строй материалов см. статьи:

  1. Классификация нагрузок по продолжительности действия.
  2. Плотность стройматериалов по данным СНиП II-3-79

Для удобства все найденные значения запишем в таблицу сбора нагрузок (табл.1).

 Таблица 1

Сбор нагрузок на плиту перекрытия

Вид нагрузки
 Норм. кН/м2
Коэф. γt
Расч. кН/м2
   Постоянная нагрузка
 1. Ж.б. плита
5,0
1,1
5,5
 2. Пенополистирол
 0,01
1,3
0,013
 3. Цем — песч. стяжка
 0,72
1,3
0,94
 4. Плита ДВП
0,04
1,1
0,044
 5. Паркетная доска
0,12
1,1
0,132
 Всего:
 5,89

 6,63
    Временная нагрузка
 1. Полезная нагрузка
 кратковременная ν1
 1,5
1,3
1,95
  длительная р1
 0,53
1,3
0,69
 2. Перегородки (длительная) р2
 0,5
1,3
0,65



В нашем примере сейсмические, взрывные и т.п. воздействия (т.е. особые нагрузки) отсутствуют. Следовательно, будем рассматривать основные сочетания нагрузок.

I сочетание: постоянная нагрузка (собственный вес перекрытия и пола) + полезная (кратковременная).

При учете основных сочетаний, включающих постоянные нагрузки и одну временную нагрузку (длительную или кратковременную), коэффициенты Ψl, Ψt вводить не следует.

Тогда qI = q + ν1 = 5,89 + 1,5 = 7,39, кН/м2;

qIр = qp + ν1p = 6,63 + 1,95 = 8,58 кН/м2.

II вариант: постоянная нагрузка (собственный вес перекрытия и пола) + полезная (кратковременная) + нагрузка от перегородок (длительная).

Для основных сочетаний коэффициент сочетаний длительных нагрузок Ψl принимается: для первой (по степени влияния) длительной нагрузки — 1,0, для остальных — 0,95. Коэффициент Ψt для кратковременных нагрузок принимается: для первой (по степени влияния) кратковременной нагрузки — 1,0, для второй — 0,9, для остальных — 0,7.

Поскольку во II сочетании присутствует одна кратковременная и одна длительная нагрузка, то коэффициенты Ψl и Ψt = 1,0.

qII = q + ν1 + p2 = 5,89 + 1,5 + 0,5 =7,89 кН/м2;

qIIр = qр + ν1р + p2р = 6,63+ 1,95 + 0,65 =9,23 кН/м2.

Совершенно очевидно, что II основное сочетание дает наибольшие значения нормативной и расчетной нагрузки.

Смотрите также:



Примеры:

spravkidoc.ru

Сбор нагрузок на ферму

Перейти в раздел ТАБЛИЦЫ СБОРА НАГРУЗОК

СБОР НАГРУЗОК НА ФЕРМУ

Ферма является стержневой конструкцией и при сборе нагрузок нас интересуют нагрузки в ее узлах. В узлах фермы, как правило, устанавливаются прогоны, которые передают нагрузку на ферму от покрытия.

Собственный вес материалов можно посмотреть здесь:  ВЕС МАТЕРИАЛОВ

Снеговую нагрузку можно посмотреть здесь: СНЕГОВАЯ НАГРУЗКА

Сбор нагрузок на ферму удобно выполнять в табличной форме. Файл с таблицей можно скачать по ссылке:

СКАЧАТЬ ФАЙЛ НА GOOGLE.ДИСК

СКАЧАТЬ ФАЙЛ НА ЯНДЕКС.ДИСК

Образец заполнения таблицы.

Сбор нагрузок онлайн – Сбор нагрузок на перекрытие и балки онлайн

Сбор нагрузок онлайн – Сбор нагрузок на перекрытие и балки онлайн



saitinpro.ru
