Расчет винтовой лестницы своими руками

Винтовая лестница, как правило, устанавливается в тех случаях, когда необходимо сэкономить пространство или дополнить интерьер. Отлично подойдет для дачи или частного дома в качестве лестницы на второй этаж, чердак или мансарду. Может быть собрана на самых маленьких площадях. Уступает в компактности разве что раскладной лестнице.

Конструкция винтовых лестниц не очень практична. По ней сложно заносить габаритные вещи на 2 этаж и Вы вряд ли разминетесь с идущим навстречу человеком, если это, конечно, не монолитная конструкция из бетона. Также следует помнить о трудностях, с которыми сталкиваются пенсионеры или маленькие дети при подъеме по крутому маршу.

Спиральная лестница может быть как деревянной, так и металлической. Очень часто эти материалы комбинируют, чтобы объединить лучшие качества каждого из них.

Если Вы взвесили все «за» и «против» и решили сделать винтовую лестницу своими руками, сначала надо провести расчет ступеней лестницы.

Размеры винтовой лестницы на второй этаж дома

Чтобы понять, как рассчитать винтовую лестницу, необходимо разобраться, какие размеры и параметры важны для проектирования. Итак:

• Н – высота лестницы — это сумма расстояния до потолка и толщины перекрытия;
• Н₁ – расстояние между витками;
• h – высота ступени;
• h₁ – глубина ступени или проступь;
• R – внешний радиус;
• R₁ – радиус основной линии подъема;
• r – радиус внутренней опоры.

Учитывая то, что безопасность конструкции стоит на первом месте и следуя требованиям ГОСТ, СНиП и прочим нормам, надо обязательно брать во внимание ограничения на параметры и размеры ступеней:

1. расстояние между витками Н₁ должно быть не меньше, чем рост человека, иначе, вы будете биться головой об ступеньку над вами. Рекомендуемое значение – не менее 2 м;
2. надо помнить, что движение осуществляется в основном по линии подъема, отстоящей от внешнего края ступени, примерно, на треть ее радиуса. В этом месте глубина проступи должна быть самой удобной – от 20 до 30 см;

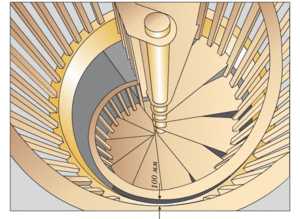

3. ширина ступени возле центральной опоры не должна быть меньше 10 см;
4. из соображений безопасности диаметр винтовой лестницы должен быть либо не менее трех метров, либо установка перил обязательна. Высота поручня составляет 90 — 100 см.
5. для экономии пространства, зачастую, подступенки не используются, но при этом расстояние между ступенями должно находиться в границах безопасных норм, то есть, от 12 до 22 см.

Как рассчитать винтовую лестницу — расчет лестничного марша

Конструкция винтовой лестницы требует тщательного проектирования. Только при условии правильности вычислений изделие будет безопасно, удобно и привлекательно внешне. Для удобство можно составить схему с размерами и по ней проводить расчет лестницы для дома.

Сначала необходимо определить площадь участка, на котором будет находиться изделие, так как от этого зависят минимальные размеры и расчет поворотной лестницы в целом. Далее измерьте расстояние между полом первого и второго этажа, а также толщину перекрытия, то есть, высоту лестницы. Определитесь, где у вас будет вход, а где выход – от этого будет зависеть угол, на который закручивается лестничный марш.

Когда все предварительные измерения сделаны, необходимо определить количество ступеней. Предположим, что нам надо провести расчет винтовой лестницы, радиус которой 1 м, высота 3 м и угол закручивания 360° (вход на лестницу расположен строго под выходом).

R = 1000 мм, H = 3000 мм,  ω = 360°;

Для этого мы находим длину марша (L) по основной линии подъема. Она будет равна 2πR₁, при этом R₁ = 2/3 R, так как эта линия отступает от внешнего края лестницы, примерно, на треть радиуса. Подставив в формулу наши значения:

L = 2πR₁ = 4/3πR = 4/3 * 3,14 * 1000 = 4190 мм (все расчеты проводятся в миллиметрах).

Получается, что длина окружности (L) равна 4,19 м. Теперь делим полученное число на глубину проступи (h₁), например, 25 см.

n = L / h₁ = 4190 / 250 = 16,796

Округлив ответ, выходит, что у нас должно быть 17 ступеней. Учитывая то, что последняя совпадает с полом второго этажа, уменьшаем общее количество ступенек на единицу. То есть, на о один виток нам надо 16 ступеней.

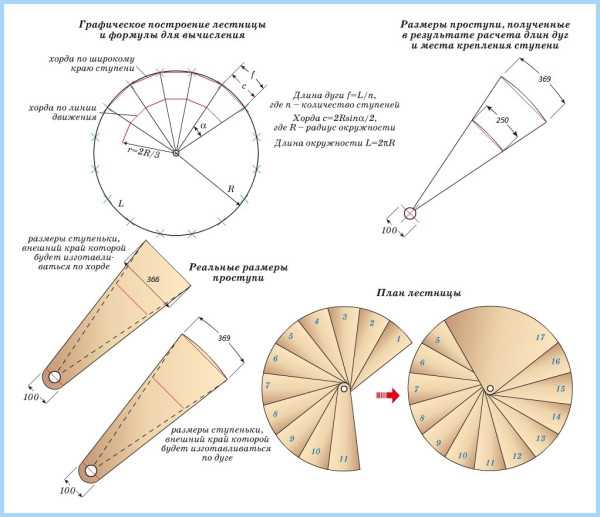

Зная количество ступеней, можно рассчитать их глубину у внешнего и внутреннего края, разделив соответственно длину внешней и внутренней окружности на полученное число.

Мы возьмем глубину проступи у центральной опоры за 10 см (минимальное значение), а внешнюю рассчитаем по формуле:

h₁внеш = L_в /  n, где

L_в = 2πR = 2 * 3,14 * 1000 = 6280 мм подставляем в начальную формулу

h₁внеш = 7536 / 17 = 0,369 м = 369 мм — глубина проступи у внешнего края (показано на фото).

Высота подступени определяется делением общей высоты лестницы (H) на количество ступенек:

h = H / n = 3000 / 17 = 176 мм

Можно немного подкорректировать размеры ступеней, соблюдая при этом эталонную формулу — 2h + h₁ = 60..65 см — сумма глубины и удвоенной высоты ступени должна равняться, примерно, 60 – 65 см. Давайте попробуем увеличить высоту подступенка до 19 см и проверить по стандартам:

2 * 190 + 250 = 630 мм — удовлетворительно

Поскольку подступенки, как правило, не используются в конструкциях данной формы, то можно немного увеличить расстояние между ступенями и за счет этого внести небольшие коррективы в размеры лестницы.

Чтобы лучше усвоить материал посмотрите видео о том, как рассчитать лестницу:

Расчет площадки лестницы и высоты лестничного прохода

Особое внимание надо уделить расчету площадки на втором этаже. В случае разворота марша на 360°, начало находится непосредственно под этой площадкой (выходом). При подъеме на каждую ступеньку расстояние до нее уменьшается на высоту ступени, то есть на 19 см (в нашем случае). Преодолев 4 ступеньки, потеря высоты составит около 76 см. С учетом толщины перекрытия (h_п) остается в запасе еще около 2 метров. То есть ширина лестничной площадки вполне может равняться ширине 4 ступеней, но не более. Ведь если увеличить до пяти ступеней, тогда расстояние до перекрытия будет менее 2 метров. В таком случае высокий человек будет цепляться головой, что неприемлемо.

Н₁ = H — 4h — h_п = 300 – 76 – 20 = 204 см — удовлетворительно

Н₁ = H — 5h — h_п = 300 – 95 – 20 = 185 см — не подходит

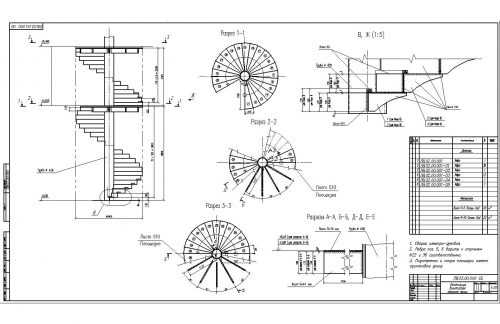

Проектирование винтовой лестницы — схемы и чертежи

Проектирование винтовых лестниц можно делать и через специальные программы. Такой способ более трудоемкий и не каждый захочет разбираться, моделировать самостоятельно.

Компьютерный расчет лестницы, как правило, нужен для крупного строительства и совсем не обязателен при сооружении самодельной конструкции. На видео объяснятся как сделать 3d модель лестницы.

Заключение

Проект винтовой лестницы должен быть продуман до мелочей, тогда изделие получится удобным и безопасным. Не рекомендуется делать ступени разного размера. Подъем и спуск ни в коем случае не должны создавать чувство дискомфорта. Материалы деталей и узлов должны быть прочными и полностью соответствовать нагрузкам, которые будет испытывать конструкция. То есть надо правильно рассчитать параметры лестницы.

lestnitsy-perila.ru

расчет на второй этаж своими руками, чертежи и онлайн калькулятор, проектирование

При проведении проектирования и возведения лестницы в частном доме на второй этаж своими руками обязательно нужно провести расчет всей конструкции. При этом важны такие показатели как ширина ступеней, диаметр, количество. Все это очень важно учитывать, чтобы подготовить правильные чертежи и сделать всю конструкцию эргономичной и полностью безопасной. Такая достаточно оригинальная конструкция пользуется большой популярностью, так как для ее возведения не требуется большая площадь, однако, чтобы изделие получилось прочным и надежным, нужно все тщательно продумать и учитывать все нюансы. Кроме того, большим преимуществом винтовой лестницы является то, что она вписывается в совершенно любой интерьер и становится самым настоящим его украшением. Чтобы было удобно ходить по ступеням веерного типа, нужно правильно обозначить их размеры. Поворот спирали вполне возможно сделать совершенно любым, все зависит от дизайнерской задумки и наличия свободного места.

Как выполнить расчеты винтовой лестницы на второй этаж

Проектирование винтовых лестниц подразумевает под собой определение всех требуемых параметров изделия, а также составление схематической модели конструкции с обозначений. Схема винтовой лестницы, независимо от ее конфигурации должна быть выполнена в вертикальной и горизонтальной проекции. Это позволит прорисовать все основные детали конструкции полностью, а также определить преимущества и недостатки каждого способа обустройства ступеней.

Лестница может иметь самую различную конфигурацию, а именно:

• С опорой на центральную ось;
• С частичным вхождением ступеней в центральную опору;
• С упором на боковые тетивы;
• Консольное расположение.

Чертежи каждого типа лестницы будут различаться между собой, и это обязательно нужно учитывать при проведении расчетов и составлении плана конструкции. При этом значительно различаются размеры используемых деталей для винтовых лестниц, так как способы крепления в той или иной мере отнимают определенное пространство, предназначенное для передвижения.

Проектирование лестницы в частном доме – это сложный процесс, который включает в себя определение длины и ширины лестничного марша, угла поворота и наклона конструкции, размерных характеристик и количества ступеней. Поможем не запутаться в этом в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/programma-proektirovaniya-lestnitsy-v-chastnom-dome.

Функциональная винтовая лестница: чертежи и количество ступеней

Прежде чем выполнить проект винтовой лестницы, стоит правильно все рассчитать, а также определить количество ступеней. Именно поэтому, на основе полученных данных будет разрабатываться и возводиться конструкция.

Для возведения лестницы нужно определить:

Изначально нужно определить оптимальное количество ступеней. Идеальным вариантом будет 11-13 ступенек. Обязательно должно быть нечетное количество для большего комфорта передвижения. Отсчет должен идти сверху вниз. Верхняя ступенька должна выступать в качестве площадки, а ее размеры нисколько не отличаются от остальных имеющихся элементов.

Для определения оптимальной высоты подступенка нужно разделить полученное расстояние от потолка и до пола на количество ступенек. Идеальным вариантом будет высота ступени в пределах 15-20 сантиметров.

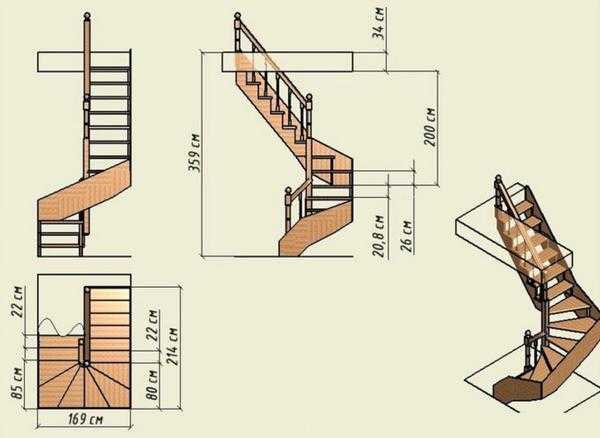

Для винтовой лестницы больше всего подойдут забежные ступени, именно поэтому, чтобы определить оптимальные параметры, нужно предварительно подготовить чертеж.

Расчет винтовой лестницы: особенности конструкции

Винтовая лестница состоит из забежных ступеней и изготавливается преимущественно из дерева или металла. Существуют стандартные модели винтовых лестниц, которые можно сделать в доме или выполнить свою оригинальную конструкцию, но для этого нужно все правильно и точно рассчитать, а также учитывать особенности готового изделия. Прежде чем приступить к возведению конструкции, нужно подобрать оптимальный тип изделия.

Делая онлайн расчет лестницы, можно за короткое время создать полноценный проект и рассчитать его стоимость. Подробнее об этом в нашей статье: https://homeli.ru/remont-i-otdelka/lestnitsy/onlajn-raschet-lestnits.

В частности винтовые лестницы могут быть:

• Прямоугольные;
• Многоугольные;
• Круглые.

Прямоугольные и многоугольные конструкции могут быть использованы, если лестница будет монтироваться рядом со стеной. Если же она будет находиться посредине комнаты, то лучше всего отдать предпочтение круглой конструкции. Винтовые лестницы могут выполняться с подступенками и без них. Лестница без подступенок гораздо удобнее в использовании, так как ширина забежной ступеньки намного уже стопы, поэтому может быть соскальзывание ноги, если выполнен подступенок, так как он занимает определенное пространство.

Важно! Отсутствие подступенков дает возможность становиться полностью всей стопой на проступь, поэтому движение по такой лестнице будет более удобным и безопасным.

Как подготовить чертеж винтовой лестницы

Чтобы подготовить чертеж винтовой лестницы, важно все правильно просчитать, а также учитывать габариты каждого элемента конструкции.

Прежде чем нарисовать макет, нужно продумать:

• Особенности ступеней;
• Ширину проступи;
• Размеры проема.

Просмотрев имеющиеся готовые образцы можно подобрать для себя оптимальный вариант, который затем немного изменить под имеющиеся параметры и особенности интерьера дома. Одним из основных характеристик лестницы считается ширина проступи. Для определения этого параметра нужно не только подготовить рисунок, но и воспользоваться специальными формулами, которые помогут определить требуемую ширину ступеньки.

На подготавливаемом плане обязательно нужно отобразить:

• Внешний диаметр;
• Градус разворота;
• Ширину проступи.

Дополнительно, при проведении расчетов нужно учитывать место для фиксации ступеней, а также зону для перил. Помимо этого, нужно учитывать требуемую площадь для оформления проема. При движении вверх или вниз человек любого роста должен легко и свободно проходить, не задевая при этом потолочных балок. Оптимальный размер обустраиваемого проема должен равняться приблизительно 2 метрам. Минимальный диаметр находится в пределах 1,2-1,5 метров.

Как сделать расчет винтовой лестницы онлайн

Можно самостоятельно провести все требуемые расчеты и замеры при выполнении проекта винтовой лестницы. Однако, существуют специальные программы, которые помогают быстро и просто провести требуемые замеры, составить чертеж и визуализировать получившиеся рисунки. Таким образом, можно будет получить полное представление о том, как готовая лестница будет выглядеть в интерьере.

Придумать дизайн лестницы можно самостоятельно, главное – чтобы конструкция была практичной, комфортной и безопасной. Расскажем про то, как сделать всё самостоятельно: https://homeli.ru/remont-i-otdelka/lestnitsy/izgotovlenie-lestnits.

В частности это такие программы как:

• Онлайн-калькулятор;
• 3D конструктор;
• Autocad.

Наиболее популярными и востребованными считается онлайн-калькулятор, а также программа Автокад. Достаточно внести только требуемые данные и программа сама проведет расчет и предложит наиболее оптимальное решение. Можно получить визуализацию уже готовой конструкции со всех сторон, а также ее разрезы, что позволит определить, насколько она будет прочной и безопасной.

Если проводится расчет в Автокаде, то стоит помнить, что готовый файл будет иметь расширение dwg, которое совместимо не со всеми программами.

Проведение проектирования винтовой лестницы

Винтовая лестница устанавливается в основном, если нужно сэкономить свободное пространство.

Она отлично подойдет в качестве лестницы на:

• Второй этаж;
• Мансарду;
• Чердак.

Чтобы совершенно точно и правильно выполнить проектирование конструкции, важны все требования и нормы ГОСТ, так как это позволит сделать лестницу прочной, устойчивой и безопасной.

Проект винтовой лестницы обязательно должен быть продуман очень тщательно до мелочей, чтобы она получилась прочной и надежной. Подъем и спуск не должны доставлять ощущение дискомфорта. Материалы для изготовления деталей должны отличаться прочностью и полностью соответствовать оказываемым на конструкцию нагрузкам.

Определяем размеры винтовой лестницы (видео)

Винтовая лестница имеет просто превосходную конструкцию и оригинальный вид, поэтому она с легкостью может стать украшением совершенно любого интерьера дома, независимо от его стилистических особенностей.

Подробно: чертежи винтовых лестниц (фото примеров)

homeli.ru

Расчет винтовой лестницы на второй этаж с примером, чертеж и размеры

Сделать стандартную винтообразную лестницу на второй этаж своими руками вполне по силам любому. Главным условием успешного встраивания данной конструкции в межэтажное пространство является правильный расчет всех параметров изделия.

Расчет винтовой лестницы на второй этаж рекомендуется начинать с выполнения наброска или чертежа, который станет затем пошаговым планом производства этого изделия.

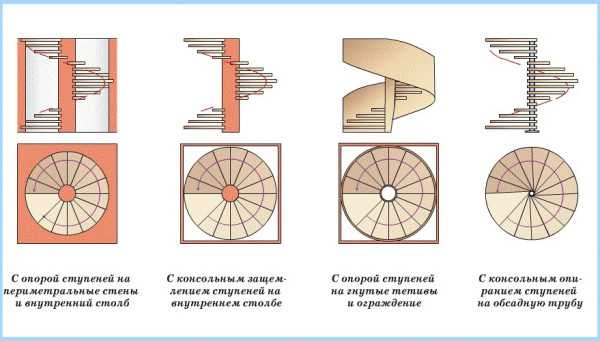

Существует три основных типа винтовых лестничных маршей, который используют для загородных домов:

1. С центральным опорным столбом, к которому различными способами крепят ступени.
2. С креплением ступеней на тетиве без центральной опоры.
3. Комбинированное крепление ступеней на тетивах и опорном столбе.

В зданиях, предназначенных для индивидуального жилья, чаще всего используется первый способ. Дальнейшие примеры расчета винтового лестничного марша будут основываться именно на такой конструкции.

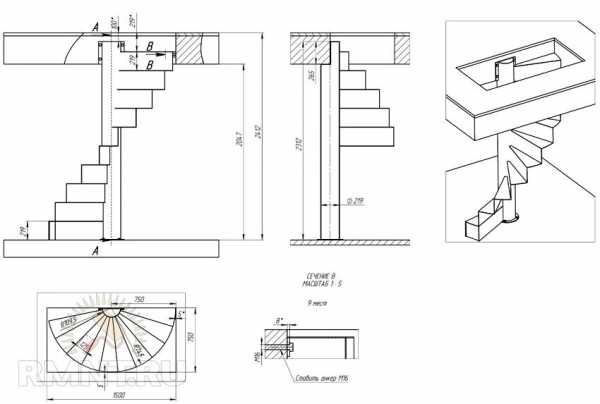

Чертеж винтовой лестницы с нанесенными на него размерами позволит избежать ошибок при монтаже.

Начинают рассчитывать лестничный марш с определения радиуса и длины окружности.

План лестницы сверху выглядит как правильная окружность с диаметром, соответствующим размеру проема в междуэтажном перекрытии. Радиус этого проема принято обозначать буквой R.

Радиус опорной трубы обозначают как R1. Этот размер включает в себя и толщину стенки трубы. Для организации винтовой конструкции рекомендуется использовать стальную трубу диаметром не менее 60 мм и толщиной стенки от 5 мм.

В качестве межступенчатых разделителей, а также для обеспечения крепежа узкого конца ступени, используют отрезки труб с большим диаметром, чем диаметр опорного столба и высотой равной высоте ступеней.

На следующем этапе необходимо посчитать число оборотов лестницы. Если марш делает два полных оборота (n=2), это соответствует 720 градусам, которые обозначают у.

Выполняя расчет числа оборотов, необходимо учитывать оптимальную высоту для свободного прохода человека. Она должна составлять 185-190 см, что позволит не ударяться головой о верхние ступеньки.

Например, при высоте от пола первого этажа до пола второго этажа 5 метров и числе оборотов n=2, высота между оборотами лестничного марша будет 2,5 метра. Что вполне достаточно.

Если высота этажа не позволяет выполнить полный оборот, для дальнейших расчетов в формулах используется значение в долях от целого оборота. Например: 2/3n, 3/4n.

Для вычисления длины внешней окружности необходимо использовать формулу: L=2*3,14*R*n. Если R=1 м, то L=2*3,14*1*2=12,56 м.

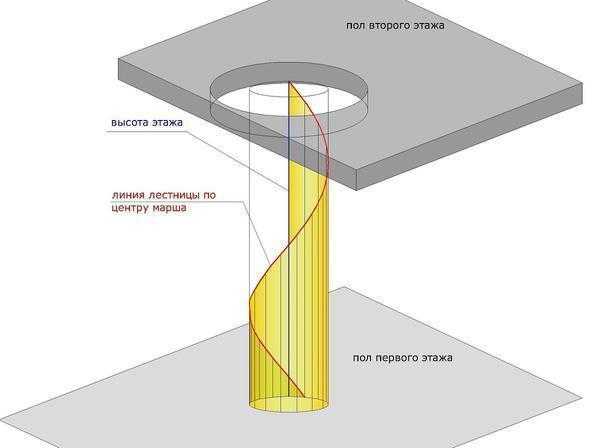

Необходимо понимать, что передвигаться по лестнице человек будет не по внешнему краю, а примерно посередине ширины ступеньки. Для того, чтобы понять, как рассчитать среднюю линию ступенек винтовой лестницы, следует помнить, что для спиральных лестниц нужно брать расчетное расстояние 2*R/3.

Таким образом, получаем еще одну величину – длину окружности пути движения человека (I). Ее можно рассчитать по формуле: I=2*3,14*(2*R/3)*n, что в нашем случае составляет: I=2*3, 14*(2*1/3)*2=8,37 м.

Расчет высоты ступеней и их необходимого количества

Как рассчитать ступени винтовой лестницы? Следует замерить высоту от поверхности пола первого этажа до потолка (h2) и добавить толщину междуэтажного перекрытия из бетона или дерева (h3). Допустим, что высота h2=5 м, а Н2=0,25 м, получается, что общая высота Н=5+0,25=5,25 м.

Нормальными габаритами ступени считаются: высота – не более 20 см, ширина – не менее 27 см, свес – не более 4 см.

Возьмем высоту ступени s=20 см.

Чтобы определить количество ступеней, необходимо высоту этажа разделить на желаемую высоту ступени: х=Н/s=5,25/0,2=26,25 ступеней. Если первую ступеньку сделать на высоте 25 см, оставшиеся ступени будут иметь высоту 20 см, причем последняя, 26 ступенька, будет соответствовать уровню пола второго этажа, т.е. являться площадкой лестницы.

Расчет длины ступеней и ширины проступи

Важным параметром размеров винтовой лестницы в частном доме является длина и ширина ступеней. Так как винтовая конструкция обычно имеет небольшие размеры, необходимо учесть, чтобы человеку было удобно подниматься по ней на второй этаж.

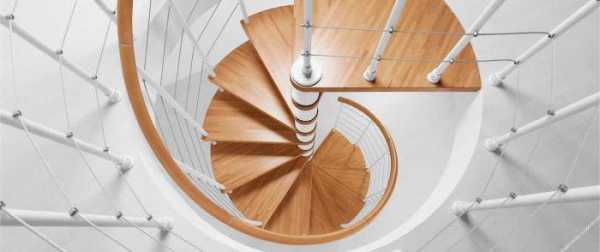

В силу поворотного устройства пролета, сама ступенька для винтовой лестницы имеет неправильную, клинообразную форму с широким внешним концом и узким концом, который предназначен для крепления на опорном столбе.

Расчет размеров ступенек производится поэтапно:

1. Изначально определяется размер самой широкой, внешней части ступеньки (d1), ее выполняют слегка закругленной. Чтобы рассчитать показатель d1, следует разделить внешнюю длину лестницы на количество ступенек: d1=L/x=12,56/26=0,48 м;
2. Чтобы определить ширину проступи в средней линии (d2), в том месте, где будет проходить человек, необходимо использовать длину окружности пути I. Схема расчета остается прежней: d2=I/x=8,37/26=0,32 м. Данная величина вписывается в стандартные размеры ступеней и будет комфортна для перемещения по лестнице;
3. Следующим шагом определяется значение ширины ступени около опорной трубы (d3). Этот показатель зависит от диаметра трубы, но обычно он составляет не менее 10 см;
4. Если ступенька изготавливается с прямым внешним обрезом, для определения максимальной ширины ступени требуется найти угол (а) по формуле: а=y/x=720/26=27,69 градуса. Далее вычисляется максимальная ширина (с) ступеньки: с=2*R*sin a/2=2*1*0,55/2=0,55 м.

Расчетный размер длины ступени (h) определяется от несущей опоры лестницы до внешнего края. Данная величина находится следующим образом: из радиуса проема следует вычесть радиус опоры. R-R1=1-0,065=0,939 м.

Вычисленная длина ступени не превышает одного метра, поэтому для изготовления ступенек можно использовать дерево твердых пород. Если по расчетам выходит, что длина ступени более 1 м, необходимо предусмотреть дополнительные точки опоры для деревянных ступеней, или применять стандартные сварные конструкции из металла. При необходимости перекрытия большого проема, металлические ступени являются оптимальным решением.

После выполнения всех поэтапных расчетов размеров ступеней, можно приступать к их изготовлению, но для точного соблюдения всех параметров, следует сделать чертеж этой детали, особенно в том случае, когда выполнением заказа будет заниматься стороннее лицо или организация.

Расчет площадки лестницы

Радиус площадки обычно чуть меньше радиуса проема, исключение составляет способ возведения винтовой лестницы с балясинами, которые опираются на наружный край ступеней, в этом варианте радиусы совпадут.

Если взять диаметр проема равный 200 см и сократить его на 20 см (часть проступи используемой при ходьбе), то длина ступеньки составит: (200-20)/2=90 см.

Чтобы определить ширину верхней площадки, следует учитывать потери высоты при передвижении по маршу. Каждая ступенька в нашем случае уменьшает расстояние до площадки на 20 см. Соответственно, необходимо рассчитать минимально возможную высоту для начала организации площадки. Если взять средний рост человека в 180 см, то от уровня пола второго этажа, где организуется площадка, до нижней ступеньки будет девять ступеней (180/20=9).

В нашем случае на два полных оборота приходится 26 ступенек, соответственно на один (конечный) – 13 ступеней. Ширина площадки высчитывается по количеству ступеней: 13-9=4. Значит, ширина площадки будет равна ширине 4 ступеней, за минусом отверстия в середине под опорный столб.

Ширина ступени d1 составляет 0,48 м, а значит, ширина площадки составит: 0,48*4=1,92 м, что вполне достаточно для комфортного подъема. Больший размер площадки не позволит в повороте свободно проходить под ней.

Изучив вышеперечисленные методы вычислений, каждый домашний мастер без проблем разберется с тем, как рассчитать винтовую лестницу на второй этаж и самому изготовить все необходимые элементы конструкции. Для более быстрого подсчета можно воспользоваться специальными программами, которые позволяют точно и быстро рассчитать параметры винтового лестничного марша.

domzastroika.ru

Винтовая лестница: размеры, проектирование, монтаж, материалы

Те люди, у которых во владении дом с несколькими этажами, сталкивались с вопросом о том, какую лестницу выбрать, чтобы гармонично вписать ее в интерьер. В качестве оптимальной конструкции выступает винтовая лестница, размеры которой будут упомянуты ниже. Вы должны быть готовы к тому, что такую конструкцию довольно сложно установить, при изготовлении отдельных элементов можно столкнуться с некоторыми сложностями. Помимо прочего, мастер должен иметь определенные навыки и знания. Основной особенностью таких изделий выступает вибрация, избавиться от нее полностью будет невозможно. В процессе эксплуатации под действием вибрации некоторые крепления могут расшатываться, а также становиться причиной разрушения стен. Но для описанных проблем существуют решения, которые позволяют свести к минимуму недостатки винтовой конструкции.

Особенности проектирования

Если вас заинтересовали винтовые лестницы для дома, то на начальном этапе вы должны подобрать место. Иногда данные конструкции устанавливают снаружи или внутри неотапливаемых помещений. Эти варианты могут стать причиной получения травм, так как металл промерзает при низких температурах и становится скользким. В летнее время такая конструкция нагревается, а передвигаться по ней становится практически невозможно. На следующем этапе нужно создать чертеж, учитывая при этом глубину ступеней, а также их ширину и высоту шага. Важно еще и правильно подобрать материалы.

Кроме стали понадобятся декоративные элементы. Самым экономичным вариантом станет стальной лист, толщина которого составляет 4 миллиметра. С помощью углошлифовальной машины вы сможете нарезать отдельные детали. Конструкцию рекомендуется делать полой, тогда плоскость ступеней можно будет заполнить древесиной. Это позволит снизить общий вес изделия. Кроме того, как показывает практика, по древесине достаточно удобно ходить босиком.

Подготовка инструментов

Винтовые лестницы для дома изготавливаются с определенным набором инструментов, среди них — болгарка, перфоратор или дрель, набор гаечных ключей, а также строительный уровень. Если вы решили использовать в работе сталь, то понадобится сварочный аппарат. В зависимости от типа перекрытий и стены нужно приобрести анкеры или набор дюбелей. Не обойтись в процессе монтажа данного изделия и без рулетки.

Размеры лестницы

Изготовление винтовых лестниц должно производиться только после тщательного расчета размеров. При определении высоты конструкции необходимо учесть, что существуют два значения, а именно расстояние от пола до перекрытия, а также расстояние от поверхности пола до проема. Опорный столб нужно зафиксировать сверху и снизу, в противном случае конструкция будет обладать только лишь 50 процентами прочности.

Описываемый тип лестницы обладает формой круга, при этом важно учесть диаметр проема. Для минимальных 50 сантиметров ширины прохода диаметр должен составить 105 сантиметров. Важно учесть еще и диаметр опорного столба. Если вы планируете заносить мебель на второй этаж, то диаметр проема должен быть равен 305 сантиметрам или больше. Когда изготавливаются винтовые лестницы из дерева, можно использовать те же размеры.

Например, ширина ступени в точке прилегания составит 10 сантиметров, в противном случае поднимающийся сможет легко оступиться и упасть. Чем больше будет высота шага, тем более комфортнее использовать лестницу. Этот параметр можно рассчитать, разделив расстояние от пола до проема на одно из чисел, которое начинается от 5. Шаг между данными значениями составляет 0,5. Главное при этом — прийти к целому значению.

Пример расчета высоты шага

Винтовая лестница, чертеж которой вы сможете составить самостоятельно, должна изготавливаться с учетом определенной высоты шага. Важно для этого определить расстояние от пола до проема. Если цифра равна 312 сантиметрам, то ее можно разделить на 5, что позволит получить 62,4; на 5,5 (56,7) или на 6, что позволит получить 52. Последние расчеты определяют оптимальное количество ступеней, высота каждой из которых должна быть равна 6 сантиметрам.

Подготовка деталей лестницы

Винтовая лестница, размеры которой были упомянуты выше, может быть вами изготовлена самостоятельно, при этом необходимо следовать определенной технологии. А составив схему, вы сможете рассчитать общую площадь конструкции. Для этого используется следующая формула: ширина ступени в средней части умножается на ее высоту, а также на количество ступеней. Исходя из этого, мастер может приобрести 4-миллиметровые листы металла. Если лестница ведет в подвал или на чердак, то достаточно будет 2 миллиметров толщины. По той причине, что ступени обладают клинообразной формой, вы должны быть готовы к большому количеству обрезков. Именно поэтому необходимо приобрести дополнительный лист.

Когда выполняется винтовая лестница, размеры которой будут индивидуальны в каждом случае, столбы изготавливаются из обрезков металла, связываемых между собой. Более длительным в исполнении способом является создание полых ступеней. Для этого следует подготовить полоски с шириной 2 сантиметра. Четыре из них будут боковыми, столько же понадобится на торцевые части. Полосы свариваются в уголок, а после ступени заполняются деревом или элементами ковки.

Альтернативные варианты материала

Винтовые лестницы в частном доме иногда изготавливаются из оцинкованной стали. К такому решению мастера прибегают по той причине, что листовое железо в процессе эксплуатации подвергается коррозии. Однако работать с оцинковкой возможно, если у вас в наличии есть специальное сварочное оборудование.

Еще одним решением является алюминий, который прост в обработке. Однако его стоимость выше, но конструкция будет почти в три раза легче. Алюминий гасит вибрацию и не станет причиной разрушения стен. В процессе сборки следует пользоваться той же технологией, которая была изложена выше, а вот для сварки предстоит применять аргоновые агрегаты.

Процесс монтажа

Винтовые лестницы из металла устанавливаются в четыре этапа, первым из них будет монтаж опорного столба, далее следует приступить к ступеням и поручням. Последним шагом станут декоративные работы. Если лестница собирается в процессе строительства дома, то нижний край опорного столба можно забетонировать, а верхний закрепить к перекрытию дюбелями. Глубина бетонирования не должна оказаться меньше 40 сантиметров.

Если же возможности произвести бетонные работы нет, то лучше всего использовать дюбели. В некоторых случаях на опорный столб надеваются гильзы, к которым привариваются ступени. Они выполняются из трубы большего диаметра. На практике это позволяет регулировать угол подъема, но добавляет лишний вес конструкции и заставляет мастера столкнуться со сложностями при закреплении элементов.

Работа над ступенями

Винтовая лестница, размеры которой должны быть вами рассчитаны индивидуально, предусматривает наличие ступеней. Работа над ними должна вестись на следующем этапе. Если есть возможность зафиксировать эти элементы не только на основе, то манипуляции необходимо начинать с монтажа фиксаторов. Для этого следует использовать бруски квадратного сечения со стороной 5 сантиметров. Их разрезают на отдельные куски, равные наибольшей ширине ступени. Выставляют элементы по уровню и закрепляют дюбелями к стене. Ступень приваривается к опорному столбу, а второй ее край ложится на фиксатор. Большей монолитности можно добиться, сварив между собой ступени. Для этого используются полоски металла.

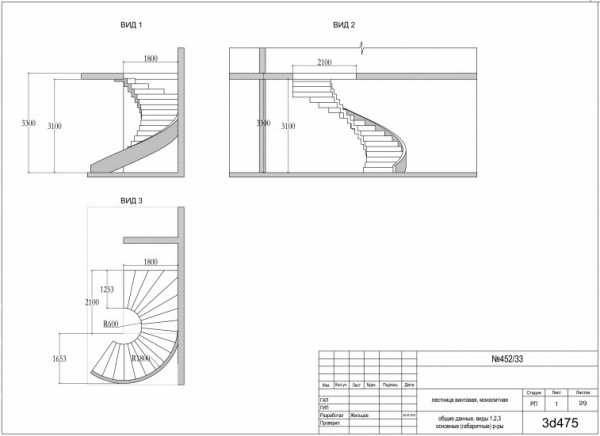

Изготовление бетонной лестницы

После того как вы узнали, по какой технологии изготавливаются винтовые лестницы из металла, можно ознакомиться с методикой возведения бетонной конструкции. Для проведения работ понадобится 20-миллиметровая водостойкая фанера, которая еще иногда заменяется 3-сантиметровый обрезной доской. Подготовьте строительный брус квадратного сечения со стороной 10 сантиметров, который необходим для подпорок и стоек. Когда требуется формирование криволинейных поверхностей, используется 9-миллиметровая фанера или обрезная доска. В создаваемой опалубке не должно быть зазоров и щелей, поэтому соединения следует выполнить с помощью фосфатированных саморезов. В торце устанавливаются стальные уголки. После застывания раствора все элементы удаляются. В готовую опалубку следует уложить стальные прутья. Производится заливка бетона, марка которого не должна быть по прочности ниже В15. Начинают работы с верхней ступени, постепенно продвигаясь вниз.

Стоит учесть, что бетонные винтовые лестницы имеют достаточно большой вес, поэтому лучше всего перед началом работ проанализировать, будут ли способны перекрытия и пол выдержать подобную нагрузку. Такие изделия довольно часто отделываются древесиной или фанерой, что будет зависеть от финансовых возможностей. Бетонные винтовые лестницы способны прослужить хозяевам достаточно долго.

fb.ru

Расчет винтовой лестницы калькулятор — Всё о лестницах

Поэтапные расчеты для винтовой лестницы

Как произвести расчет винтовой лестницы

Стесненные условия внутри дома вынуждают владельцев установить винтовую лестницу для подъема на второй этаж, мансарду или чердак. Винтовые конструкции позволяют сэкономить пространство в помещении, однако они весьма трудоемки и сложны в изготовлении. Спиральную лестницу можно построить самостоятельно, но перед изготовлением необходимо сделать проект, точный расчет винтовой лестницы и ее элементов, чтобы перемещение по ней было удобным, а сама лестница на второй этаж была прочной и прослужила много лет.

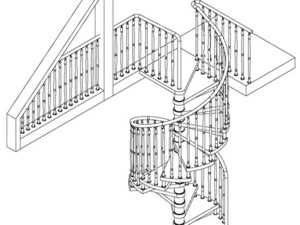

Непростая конструкция винтовой лестницы.

Плюсы винтовых конструкций на второй этаж

Внутридомовые лестницы имеют различные конструкции. Винтовые обладают рядом неоспоримых преимуществ перед другими видами лестниц:

• Подобная лестничная конструкция не отнимает много пространства в доме, так как крепится к центральной опоре и создается впечатление, что конструкция «парит» в пространстве. Когда дом малогабаритный это важный аргумент. Для сооружения такой лестницы хватит полутора квадратных метра.

Такая лестница займет минимум места в Вашем доме.

Двигаться по подобным лестницам необходимо осторожно и не торопясь. Надежности придаст устройство крепких ограждающих конструкций.

С чего начать проект

Перед началом разработки проекта и составления расчетов винтовой конструкции, необходимо определиться с размерами проема, ведущего на второй этаж. Также исходными данными для расчетов служит межэтажное расстояние. Все эти параметры будут влиять на длину проступей и общее количество ступеней. Прежде чем приступить к проектированию, очень важно определить угол закручивания конструкции.

Проект винтовой лестницы.

Если спланируете лестницу с полным кругом – 360 градусов, то выход с лестницы на верхний этаж будет находиться в проекции точки начала движения. Если лестницу разместить в середине помещения, точки входа и выхода можно спланировать в любом месте. Но, при проектировании винтовой лестницы у стен, следует учесть направление вращения, и точно рассчитать место начала и окончания, поскольку может случиться, что вам не подойдет конструкция с углом вращения в 360 градусов.

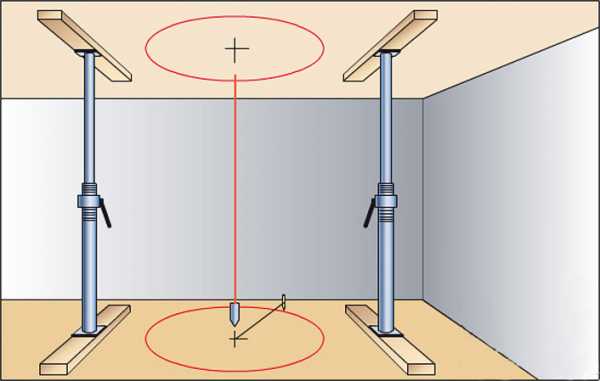

Разметка проема проводится параллельно к полу.

Важно понимать, что удобство и безопасность перемещения по винтовой лестнице обеспечивается правильной конструкцией и оптимальными размерами ступенек. При этом за основу берутся эргономические показатели, такие как длина шага человека и длина стопы. Так, оптимальным считается длина шага в пределах 59-65 см. А длина стопы взрослого человека приблизительно равна 30 см.

Проектирование винтовой лестницы в компьютерной программе.

Пример расчета

Расчет винтовой лестницы производится по формулам. Как рассчитать винтовую лестницу рассмотрим на примере конструкции с вращением на 360 градусов, диаметр которой 2.2 м, при высоте 3 метра.

1. Проект начинаем с вычисления длины окружности (L), которая, как помним из школьного курса, рассчитывается как L = 2πR. Протяженность линии движения считаем в соответствии с формулой L = 2πr, здесь r = 2R/3, поскольку проекция перемещения по спирали лежит на расстоянии 2/3 радиуса конструкции. В результате получаем искомую, протяженность по развертке L = 4πR/3 = 4×3,14×1100/3 = 4605 мм (4,6 м).

Окружность винтовой лестницы.

Помимо правильных расчетов, не менее важно корректно провести сам процесс монтажа. Для этого рекомендуем ознакомиться еще и с данной статьей. В ней детально рассмотрены важные моменты установки винтовой лестницы.

No related posts.

Добавить комментарий Отменить ответ

Калькуляторы расчета деревянных лестниц различных конструкций

Чаще всего возводят двухэтажные собственные дома. У некоторых получаются дома и большей этажности. Но все дома объединяет тот факт, что ещё на стадии проектирования продумываются лестницы. Последние служат не только главным переходом на верхние этажи, но и важным атрибутом в интерьере.

Главными мерилами, по которым выбирают материал и сооружают лестницы, являются безопасность, удобство, долгий срок службы и эстетический аспект. Чтобы правильно рассчитать размер лестницы, её ступеней, надо иметь точные размеры помещения, где вся эта красота будет находиться.

Размеры и количество стройматериалов для лестницы из дерева зависят от ее конструкции (прямая, с поворотами, винтовая и т.д.). Для расчета деревянной лестницы онлайн выберите нужный калькулятор:

1. Калькулятор расчета прямой деревянной лестницы на тетивах

2. Калькулятор расчета прямой деревянной лестницы на косоурах

3. Калькулятор деревянной лестницы с поворотом на 90 градусов

4. Калькулятор деревянной лестницы с поворотом на 90 градусов и поворотными ступенями

5. Калькулятор деревянной лестницы с поворотом на 180 градусов

6. Калькулятор деревянной лестницы с поворотом на 180 градусов и поворотными ступенями

7. Калькулятор деревянной лестницы с тремя пролетами и ровными площадками

8. Калькулятор деревянной лестницы с тремя пролетами и поворотными ступенями

9. Калькулятор винтовой деревянной лестницы


Если помещение позволяет, то сооружаются лестницы распашного типа. Они подходят для торжественного и немного помпезного интерьера. В нем распашная лестница подчеркнет все плюсы. Но чаще всего устанавливают узкую однопролетную лестницу, которая занимает мало места, но и украшает помещение.

Прямая деревянная лестница на тетивах

Самым востребованным материалом считается дерево, потому что любые изделия из него придают помещению изысканность и уют. При должном уходе, покрытии лаками деревянная лестница прослужит не один год. Главное, следить, чтобы до неё не добрался огонь, ибо дерево имеет существенный недостаток. Оно быстро подчиняется огню, который может уничтожить лестницу.

Деревянная лестница с поворотами на 90 градусов и ровными площадками

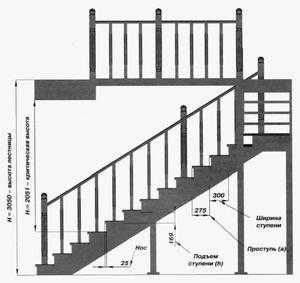

Самый важный элемент лестничной конструкции — ступень. Если вовремя и качественно спроектировать их, то это убережет владельцев дома от многих неприятностей. Рассчитывая необходимое количество ступеней, строго придерживаются нескольких правил.

Во-первых, размер и высота всех ступеней должны быть одинаковыми. Во-вторых, допускается сооружение лестницы с тремя ступенями, но никак не меньше. Максимальное разрешенное количество ступеней равняется восемнадцати. Проектируя дом, высчитывают приемлемый наклон лестницы. Он составляет не меньше 30 градусов.

Деревянная лестница с поворотными ступенями

Ступени делают такой же ширины, что ширина ступни человека. Тогда домочадцам не придется подниматься на цыпочках или делать лишние шаги. Существует общедоступная формула для расчета ширины стандартной лестницы: a=45-b.

В формуле a обозначает ширину ступени, b – высоту подступеника, а 45 – идеальную сумму этих двух параметров. Забежные и поворотные ступени рассчитываются по этой формуле лишь частично. Формула подходит для расчета ширины ступеньки прямо в её середины. К полученным результатам добавляют ещё 10 см. При сооружении лестницы в первую очередь обращают внимание не на компактность, а на комфортабельность.

Винтовая деревянная лестница

Похожие записи

Обсчитываем винтовую лестницу

Винтовые лестницы заслуженно привлекают внимание частных домовладельцев. Эта красивая конструкция придаст любому жилищу солидность и привлекательность. Технология изготовления винтовой лестницы своими руками довольно проста. С учетом доступности в наше время разнообразных строительных материалов сделать такую лестницу по силам любому хозяину, имеющему определенные познания в столярном деле. Единственным моментом, вызывающим затруднение в создании этого оригинального элемента интерьера, является определение правильных размеров винтовой лестницы при изготовлении чертежей. В этой статье мы расскажем, как рассчитать винтовую лестницу для вашего дома быстрым и практичным способом.

Для расчетов воспользуйтесь специальной программой

Основные параметры лестницы: рассчитываем ступени

Первое, с чего следует начинать расчет винтовой лестницы – правильное вычисление размеров ступеней конструкции. Для этого нужно ориентироваться в условных обозначениях параметров, представленных ниже:

• Н – высота конструкции. Определяется она суммой расстояния от пола до потолочных перекрытий с учетом их толщины;
• h2 – междувитковое расстояние;
• h – высота ступенек;
• h2 – проступь;
• R – наружный радиус ступени;
• R1 – радиус по точке основной линии спуска-подъема.

Эти обозначения будут позже использоваться в проведении вычислений и чертежах. Необходимо помнить, что проектирование винтовых лестниц не является самодеятельностью. Такие их параметры, как диаметр, ширина или упомянутые уже размеры ступеней, должны четко укладываться в существующие ГОСТы и нормы СНиПов. Соблюдение всех требований к размерам ступеней и их другим параметрам обеспечит безопасность и прочность лестничной конструкции. Поэтому при изготовлении чертежей ступеней всегда учитывают следующие моменты:

1. Расстояние между витками конструкции (h2) не может быть меньше среднего роста человека (а оптимально – не меньше 2 м). В противном случае человек, пользующийся лестницей, во избежание удара головой о более высокие ступени все время будет неестественно горбиться.

Грамотно отнеситесь к конструированию деревянных ступеней

Тонкости проектирования: как рассчитать лестничный марш

Расчет винтовой лестницы – процедура, требующая усидчивости. Только 100%-но правильные вычисления превратят вашу идею в красивую и безопасную конструкцию. Для удобной работы над проектом винтовой лестницы желательно составить предварительную схему с ее размерами, и уже по ней проводить все расчеты. В проведении таких работ хорошим помощником могут стать специальные строительные калькуляторы – программы, позволяющие качественно произвести все расчеты винтовой лестницы даже онлайн. Они просты в использовании, имеют интуитивно понятный интерфейс и превратят работу над проектом в настоящее удовольствие.

Если же программы в онлайне вам недоступны, можно приобрести диск с таким лицензионным софтом. Эта выгодная покупка позволит с помощью компьютера создавать качественные чертежи строительных конструкций по заданным параметрам ширины, высоты, диаметра и др. показателям, которые вводятся в специальные окна программы.

Расчет лестничного марша следует начинать с вычисления площади участка, отведенного под обустройство межэтажной конструкции. Этот важный показатель является основным для определения минимального диаметра винтовой лестницы, а также дальнейших вычислений габаритов конструкции.
После этого следует перейти к определению высоты элемента интерьера (Н). Для этого, как уже было указано в таблице, измеряют расстояние от полового покрытия первого этажа до второго, учитывая и толщину перекрытия. Здесь же следует определиться с точками входа-выхода, что позволит на чертеже определить угол, под которым будет закручиваться лестничный марш.

Данные расчеты помогут и при создании бетонной конструкции

Завершив эти предварительные измерения, следует вычислить количество ступеней. Для примера используем условный расчет винтовой лестницы с диаметром 2000 мм (радиус — 1000 мм), высотой 3500 мм и вертикальным углом закручивания в 360 градусов. Получаем: R = 1000; Н = 3500; ω =360°.

Важно учесть, что все измерения и вычисления параметров для чертежей с применением формул производят исключительно в миллиметрах!

Алгоритм вычислений такой:

1. Вычисляем L — длину марша по линии подъема с помощь выражения 2π*R1, где R1 равен 2/3 наружного радиуса ступеней, поскольку основная линия подъема составляет 1/3 радиуса:
   • L =2π*R1 =4/3 πR = 4/3*3,14*1000 = 4190 мм. Т. е. полная длина окружности между этажами будет 4 м 19 мм.
2. Делим полученную длину на глубину проступи ступени(h2), к примеру, 22 см:
   • n (число ступеней) = L / h2 = 4190/220 = 19,045

Округлив результат, получаем 19 ступеней, но с учетом того, что верхняя ступенька совпадет с полом верхнего этажа, отнимаем одну ступень. Получается, нам необходимо 18 ступеней.

Чем вернее расчеты – тем красивее винтовая лестница

Исходя из того, что в винтовых конструкциях подступенок обычно не используют, можно скорректировать расстояние между ступеньками в сторону увеличения промежутков. Во время корректировки следует проверить на соответствие полученных результатов эталонным размерам, согласно которым удвоенная высота ступеньки в сумме с ее глубиной должна вписаться в промежуток от 60 до 65 см.

Для уверенного проведения вычислений рекомендуем просмотреть в режиме онлайн обучающее видео, посвященное этому вопросу. Для сверки полученных результатов желательно воспользоваться любой программой для расчета винтовой лестницы .

Рассчитываем диаметр лестницы и ширину лестничной площадки

На этом этапе все достаточно просто. Диаметр всегда должен быть немного меньше размеров проема винтовой лестницы. Исключение составляет вариант, когда балясины устанавливают по наружному краю ступеней. В этом случае ширина лестничного проема может совпадать с диаметром конструкции.

Для примера расчетов возьмем диаметр за 220 см и уменьшим его до 200 см (220-20 = 200), учитывая только часть проступи, предназначенную для ходьбы. В этом случае длина ступени будет равна радиусу: 200/2 = 100 см. При этом по ширине винтовая лестница будет на 1/2 меньше толщины опорной балки, но на расчетах это не отразится.

В случае, когда вы все правильно подготовили, вы получите уникальный лестничный шедевр

Расчет ширины верхней площадки производится путем вычисления потерь высоты при движении по ступеням. В случае нашей лестницы с разворотом марша на 360 градусов при подъеме на одну ступень расстояние до площадки уменьшится на 22 см. Поднявшись на 5 ступеней, потеря высоты составит около 110 см. Если принять во внимание толщину перекрытия (hп = 20 см), то в запасе остается еще более 2 метров. Таким образом, ширина верхней площадки может быть в пределах ширины 5 ступеней. Если же ее увеличить до 6, то двухметровый запас исчезнет, и голова поднимающегося будет цепляться за верхние конструкции.

Для проверки расчетов можно пользоваться формулой:

• h2 = H-5h-hп = 350-110-20 = 220 см (хороший результат).

Подставляя в эту формулу свои варианты, можно вычислить наиболее подходящие размеры.

Как видите, точный расчет всех параметров винтовых лестниц для дальнейшего изготовления чертежей – занятие кропотливое, но несложное и интересное. Пользуясь полученными навыками или прибегнув к помощи онлайн-конструктора лестниц. вы легко сможете подготовить качественный проект и воплотить его в жизнь.

Если этот материал стал вам полезен или вызвал определенные вопросы, просим оценить или прокомментировать его в полях, расположенных ниже.

Источники: http://lestnitsygid.ru/svoimi-rukami/raschet-vintovoy-lestnicy.html, http://stroimmaster.ru/stroitelnye-kalkulyatory/kalkulyatory-rascheta-derevyannyx-lestnic-razlichnyx-konstrukcij, http://makeladder.com/vidy-lestnic/vintovye/vintovaja-lestnica-razmery.html

lestnica-mpl.ru

Размеры винтовой лестницы: конструкция и чертежи

При проектировании винтовой лестницы определяющими характеристиками являются её размеры. Прежде всего, это диаметр, ширина ступеней и их количество. Всё это важно учитывать для того, чтобы сделать достоверные чертежи и создать эргономичную и безопасную конструкцию.

Особенности винтовых лестниц

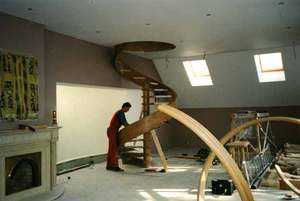

Такая конструкция, как винтовая лестница, пользуется заслуженной популярностью, особенно в области дачного строительства. Этот тип изделия позволяет экономить не только место, но и материалы. Чтобы по ступеням, расположенным веерным принципом, было удобно, а главное — безопасно ходить как детям, так и взрослым людям, необходимо правильно определить их размеры.

В отличие от прямых маршевых моделей устройство винтовой лестницы основано на принципе практически вертикального подъема. Здесь следует учитывать каждую мелочь, ведь, по сути, все детали связаны между собой и могут пересекаться после монтажа.

Если всё спроектировать правильно, конструкция будет не только компактной и функциональной, но еще и послужит дополнительным предметом декора в интерьере. Ее можно расположить посередине помещения, акцентируя внимание на эстетической составляющей. Если же вы не хотите привлекать внимание и загромождать центр комнаты, без особых проблем такую лестницу можно сместить в сторону или даже оформить в углу или нише. К тому же поворот спирали можно делать как на 360 градусов, так и изменять его в меньшую или большую сторону, в зависимости от доступного пространства и дизайнерской задумки.

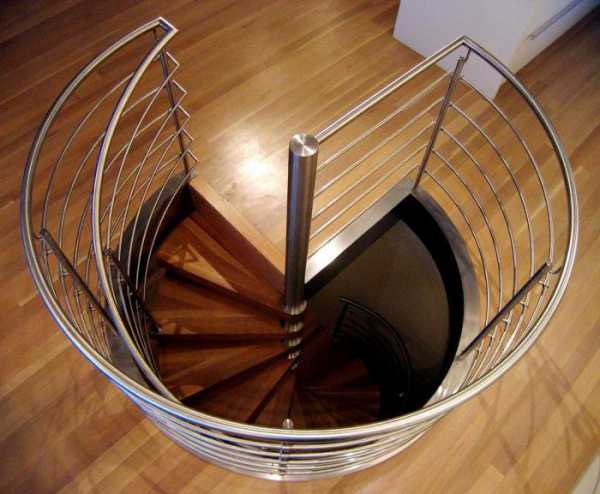

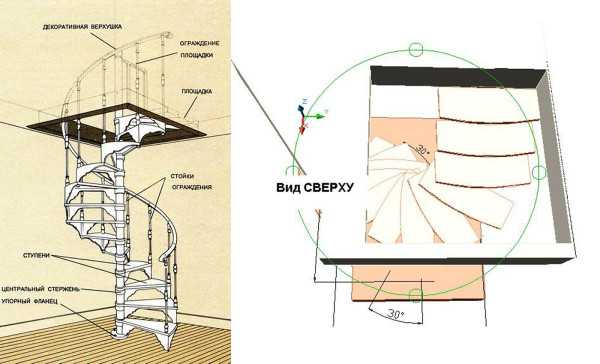

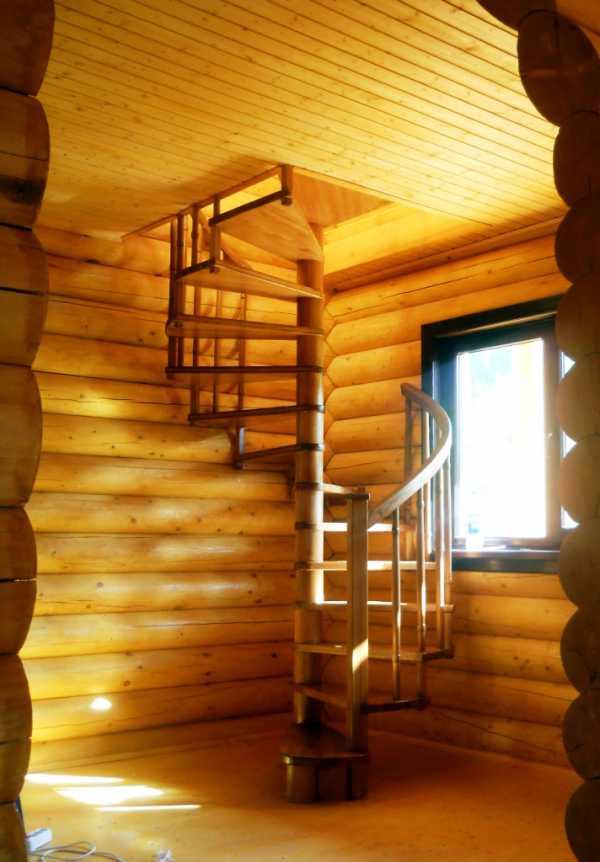

Основной конструктивной особенностью винтовых лестниц является центральная ось

Типы конструкций

Проектирование винтовых лестниц включает в себя определение основных параметров конструкции, составление схематических моделей с обозначением найденных показателей.

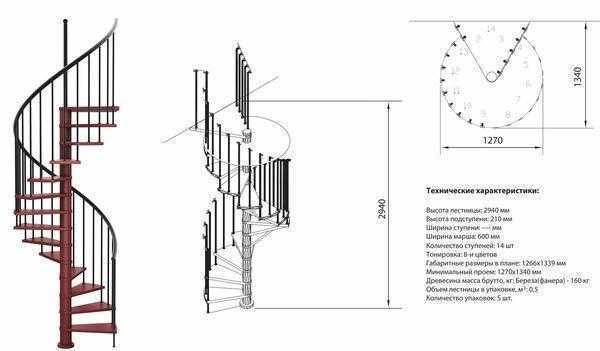

Чертеж каждого вида винтовой лестницы должен выполняться в горизонтальной и вертикальной проекциях. Таким образом удастся учесть все детали конструкции, а также наглядно увидеть недостатки того или иного способа расположения ступеней.

Винтовая лестница может иметь одну из четырех конфигураций:

• с опорой на центральную ось и дополнительным упором на прилегающие периметральные стены;
• с частичным консольным вхождением ступеней в центральный опорный столб;
• с упором на гнутые боковые тетивы и фрагменты ограждений;
• консольное расположение с упором на центральную ось.

Чертежи будут различаться в зависимости от того, конструкция какого типа проработана в плане. При этом изменяются и размеры деталей винтовой лестницы, так как способы крепления ступеней в различной степени отнимают пространство, предназначенное для передвижения.

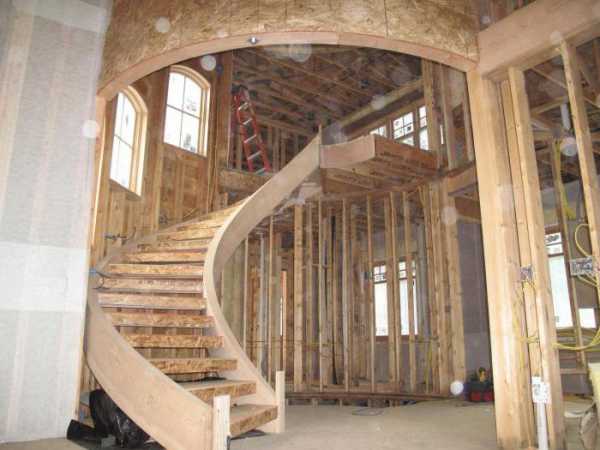

Основные типы конструкций винтовых лестниц

Высота ступеней и их количество

Определяющим для разработки проекта является размер винтовой лестницы, связанный с количеством и высотой ступеней. Именно на основе этих данных и будет прорабатываться в дальнейшем вся конструкция.

В первую очередь определите желаемое количество ступеней. В идеале для расчетов берется 11–13 ступеней. Обязательным условием является их нечетное количество для удобства передвижения. При этом отсчет идет не таким образом, как в обычных проектах, а сверху вниз. Дело в том, что верхняя ступень служит площадкой, и её размеры отличаются от других элементов.

Для определения высоты подступенка необходимо разделить значение расстояния от потолка до пола на количество ступеней. Значение должно входить в рамки комфортных и безопасных для передвижения. В соответствии со стандартами для этих показателей рекомендуется устанавливать высоту ступени в пределах 15–20 см.

Так как основу винтовой лестницы составляют забежные ступени, чертежи являются основным способом подбора оптимальных размеров и расположения. Вспомогательные расчеты помогут подвести данные под идеал, но в любом случае точный проект разработать новичку с нуля будет довольно непросто.

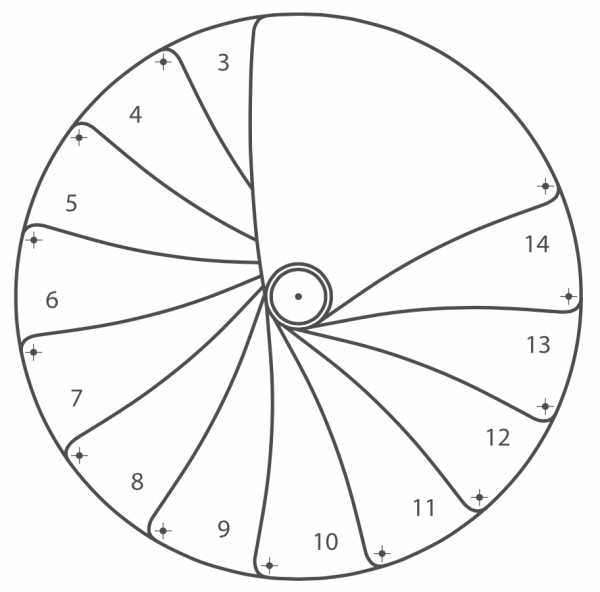

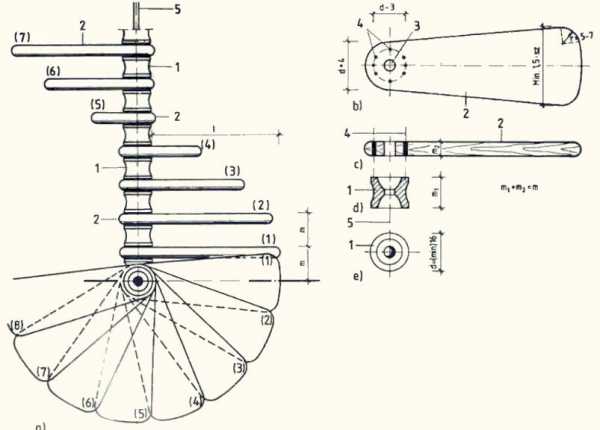

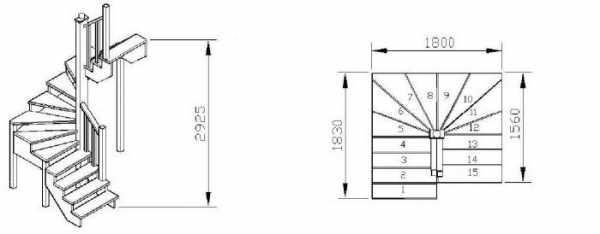

Графический расчет количества и размера ступеней винтовой лестницы

Ширина проступи

Одна из основных характеристик размеров винтовой лестницы — это ширина проступи. В этом случае нужно тщательно проработать чертежи, опираясь не только на графический метод, но и на формулы, помогающие найти длину ступени. Это необходимо в связи с тем, что размер проступи будет неодинаковым по всей длине.

При разработке проекта винтовой лестницы в плане следует определить такие показатели:

• Градус разворота — при 360 градусах легче распределить ступени таким образом, чтобы не задевать их при передвижении головой или пяткой.
• Внешний диаметр — определяет размер самой лестницы и во многом влияет на диаметр верхнего проема.
• Ширина проступи в центральной и крайних точках — ориентироваться нужно на хорду, то есть на линию, по которой совершается движение и устанавливаются поручни. Внутренний край ступени должен быть достаточно широким для того, чтобы её можно было закрепить на осевой балке, но при этом не загромождать доступную для движения площадь. Всё это должно отражаться на плане.

Для того чтобы определить длину ступени, недостаточно просто разделить пополам диаметр лестницы. Конструкция не позволяет использовать всю площадь поверхности для движения. Дополнительно нужно учесть место для фиксации ступени, а также зону монтажа перил. Таким образом, не стоит принимать параметр меньшим, чем 120 см.

Что касается ширины проступи, нужно определить путь, который проходит человек при подъеме по лестнице. Для этого от её окружности берется лишь 2/3 в связи с вышеописанными факторами. Путь делится на общее количество ступеней, кроме площадочной.

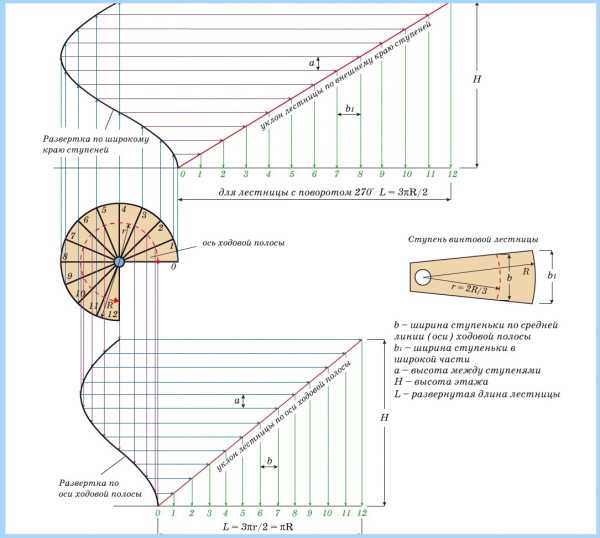

Графическое построение лестницы и формулы для расчета ширины проступи

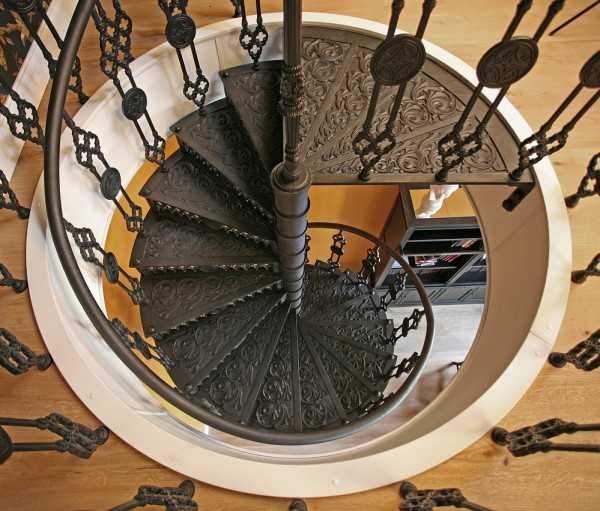

Размеры проема

Помимо указанных выше параметров важно также учитывать необходимую площадь для оформления проема. Вход на второй этаж производится именно посредством прохождения через него. Есть несколько основополагающих моментов, которые влияют на чертежи.

Первое, что нужно учитывать при проектировании винтовой лестницы, — это её диаметр. Но помимо размеров ступеней и опорной оси этот показатель учитывает и размеры проема в перекрытиях между этажами. При передвижении вверх или вниз человек должен свободно проходить по лестнице, не задевая потолочных балок. Огромную роль здесь играет расположение ступеней.

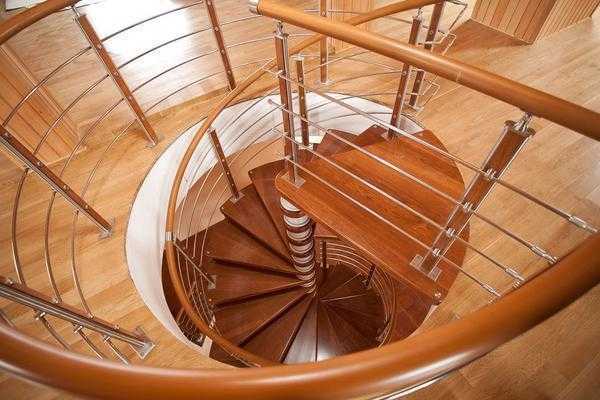

Оптимальный размер проема для винтовой лестницы — 1,2-2м

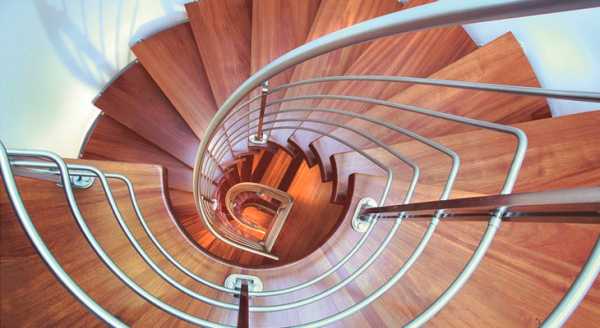

Также учтите, что при движении человек опирается на перила. Для того чтобы избежать травмирования, часть ограждения должна выходить за пределы проема и плавно заканчиваться уже на верхнем ярусе. Следовательно, для этого требуется больше пространства.

Оптимальный размер проема должен составлять 2 метра. Минимальный диаметр обычно берется в пределах 1,2–1,5 метра, так как в таком случае длина ступеней не позволит разминуться двум людям. Если же площадь под проем доступна значительная, а диаметр лестницы превышает 3 метра, смысл возводить именно такую конструкцию теряется, так как целесообразно обустроить на том же месте маршевый проект.

В каждом конкретном случае размеры винтовой лестницы нужно подгонять индивидуально. Точные габариты не всегда удается выложить на чертежи. Несмотря на это, старайтесь максимально правильно рассчитать все доступные показатели, чтобы свести отклонения к минимуму.

Рекомендуем посмотреть видео:
