Ширина армопояса для газобетонных блоков 300 мм. Армопояс — все о его назначении, функциях и установке


Для строительства дома используются различные материалы, которые имеют свои функциональные особенности. Одним из вариантов стройматериала, являются газобетонные блоки. Преимуществ у материала достаточно, но на определённых этапах и местах укладки – нуждается в укреплении. Вспомогательным элементом в процессе выступает сооружение армированного железобетонного пояса.

Что такое армопояс?

– это замкнутый конструктивный элемент строения из монолитного железобетона, который в точности повторяет контуры здания по всему периметру. Может применяться как для несущих стен, так и для межкомнатных. Армирующий пояс имеет и другие названия такие, как сейсмический и разгрузочный.

Для чего нужен?

  • Повышает уровень сопротивления стен здания от пагубного атмосферного воздействия.
  • Газобетонные блоки под давлением крыши могут подвергаться некоторой степени деформации от сильного давления на них, а армопояс придаёт жёсткости всей конструкции.
  • В случаи строительства дома на участке с сыпучим грунтом или в сейсмически опасной зоне – стены могут трескаться, от неравномерной усадки фундамента. Разгрузочный пояс способствует равномерной усадке.
  • Блоки имеют хрупкую структуру и во время обустройства крыши крепить к ним брус анкерами – не рекомендуется, ведь точечная нагрузка превышает показатели устойчивости. Качественная основа для этого – армопояс.

Что представляет собой?

Конструкционный элемент здания – армопояс, представляет собой металлический каркас (формой различных геометрических фигур – параллелепипед, квадрат), залитый бетоном или клеевой смесью. После полного застывания бетона – конструкция становится монолитным образованием с основой (газобетонные блоки) и позволяет проводить дальнейшие строительные работы.

Способы устройства армопояса

  1. Наиболее распространённым способом устройства армирующего пояса, является , закреплённой непосредственно к стенам здания.
  2. Опалубкой для железобетонного пояса могут служить специальные U-образные газобетонные формы, в которых процесс сооружения каркаса и заливки бетона не отличается от способа с использованием деревянных досок. С одной стороны – это быстро и удобно, но с другой – очень дорого.
  3. Армирующий пояс может выполняться и с помощью , но применяя в качестве жёсткого скрепления – армирующую сетку.

Виды армопояса

Для каждого этапа возведения здания, существует свой вид армирующего пояса – всё зависит от необходимости их применения:

  • Фундаментный пояс ().
  • Цокольный пояс (сейсмический).
  • Межэтажный пояс.
  • Основной пояс под сооружение крыши, для крепления .

Необходимые материалы и инструменты

Инструменты:

  • Бетономешалка.
  • Деревянные доски и гвозди.
  • Лопата – штыковая и «червь».
  • Ручная пила или электрический лобзик.
  • Молоток.
  • Сварочный аппарат и электроды.
  • Пассатижи.
  • Строительный уровень.

Материалы:

  • Песок.
  • Цемент марки М400-500.
  • Отсев.
  • Металлические прутья диаметром 10-12мм.
  • Проволока для вязки (эластичная).

Монтаж армопояса на газобетоне

Сооружение армирующего пояса процесс совсем не простой и требует определённых навыков. Следует учитывать все параметры и правильно выбрать материалы. Он состоит из нескольких этапов:

  • Сооружение опалубки.
  • Изготовление и монтаж арматурного каркаса.
  • Заливка бетона.

Подробное пошаговое руководство

Сооружение опалубки

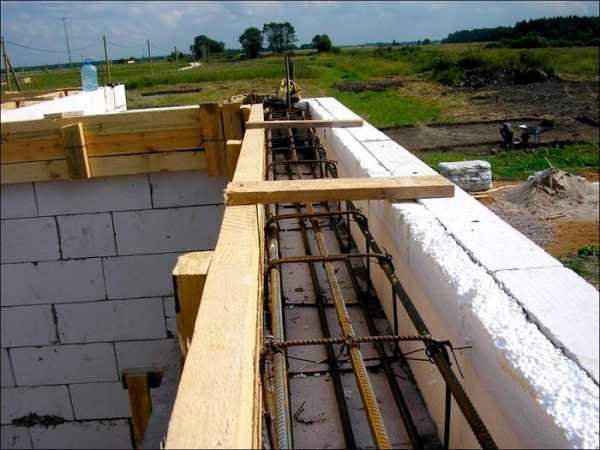

  1. Для сооружения деревянной опалубки потребуется деревянные доски различной ширины, но с толщиной не менее 20мм, дабы предотвратить возможный эффект лопанья в сучковатых местах. Если есть возможность – можно использовать деревянные щиты.
  2. Нижняя часть досок прикрепляется непосредственно к газобетонным блокам. Через доски можно забить длинные гвозди (150-180мм) или закрутить саморезы.
  3. Следующие доски скрепляются с первоначальным основанием методом соединения их между собой обрезной доской с наружной стороны по длине (перпендикулярно).
  4. Одинаковые соединения досок происходят с наружной и внутренней стороны стен по всему периметру.
  5. В процессе сооружения опалубки необходимо постоянно проверять уровень верхней плоскости досок, ведь это граница для будущей бетонной смеси. Перепады плоскости относительно нулевой отметки от уровня грозят дополнительными строительными работами.
  6. Чтобы параллельные плоскости деревянной опалубки в процессе залив

jtcase.ru

Армопояс под мауэрлат — назначение, как правильно закрепить

При возведении дома важен каждый этап работ, а при создании кровли особое внимание надо обратить на прочную и надёжную фиксацию мауэрлата. Этот элемент является основой крыши и выполняет ту же роль, что и фундамент для дома. При монтаже мауэрлата непосредственно на стену могут возникать точечные нагрузки, что особенно опасно для таких пористых материалов, как пенобетон или газобетон. Чтобы нагрузки от крыши не повредили стены, перед укладкой мауэрлата создаётся армопояс, а уже на него монтируются подстропильные балки.

Назначение, характеристики и основные функции армопояса под мауэрлат

При опирании стропил на стену создаётся точечная нагрузка в местах их размещения. Мауэрлат позволяет распределить её равномерно и обеспечивает надёжное соединение крыши и стен здания. Его прочно крепят к стенам, а сверху монтируют стропила. Для изготовления мауэрлата обычно используется тот же материал, что и для самих стропил — брус, брёвна или швеллер.Для изготовления мауэрлата обычно используют тот же материал, что и для стропил

Крыша имеет определённый вес, кроме того, на неё действуют снеговые и ветровые нагрузки. Поэтому она передаёт значительные усилия на стены дома. Нагрузки могут быть и вертикальными, и распирающими. Хотя такие современные материалы, как пено- или газобетон, имеют хорошие тепло- и звукоизоляционные характеристики, их прочности будет недостаточно, чтобы противостоять нагрузкам от крыши. Если к деревянным или кирпичным стенам мауэрлат можно крепить сразу, то в домах из пористых материалов сначала делают армопояс, а потом монтируют подстропильные балки.

Армопояс выполняет следующие функции:

  • позволяет удерживать геометрию стен при усадке дома и сезонных деформациях;
  • обеспечивает выравнивание поверхности стен по горизонтали;
  • придаёт конструкции необходимую жёсткость;
  • равномерно распределяет нагрузку от крыши на стены дома;
  • имеет высокую прочность, поэтому на нём можно надёжно закрепить не только мауэрлат, но и другие элементы.

Если возникла ситуация, когда на стенах из пористых материалов нельзя сделать армопояс, а крыша будет достаточно лёгкой, то фиксировать мауэрлат можно химическими анкерами сразу к стенам.

Размеры армопояса

Расчёт армопояса проводится несложно, поэтому с ним можно справиться самостоятельно, без помощи специалистов. Если вы планируете выполнять работу своими руками, необходимо придерживаться таких правил:

  • минимальная высота армопояса не должна быть меньше 15 см (обычно она составляет 20–25 см) и не должна превышать ширину стены. Оптимальным считается соотношение ширины и высоты 1:1;
  • ширина этого элемента не может быть меньше 2/3 толщины стены;
  • общая длина армопояса равна периметру несущих стен здания, на которые опирается крыша.

Во время создания такого элемента надо, чтобы его структура была равномерной и непрерывной. Только при выполнении заливки бетона за один раз получится монолитная конструкция с одинаковой прочностью. Для армирования используются прутья диаметром не менее 10 мм, из которых создаётся каркас, скреплённый вязальной проволокой.

Размер армопояса для каждого здания будет разным, так как он зависит от толщины стен. Например, если стена здания имеет толщину 400 мм, то минимальная ширина армопояса должна быть 2/3 ∙ 400 = 267 мм.

Лучше, чтобы брус мауэрлата был немного уже армопояса, так как в оставшееся пространство удобно монтировать утеплитель

При создании стены из газобетона для последнего ряда можно использовать специальные блоки в виде перевёрнутой буквы «П». Стенки таких блоков выполняют роль опалубки, так что останется только уложить в них арматуру и залить бетон. Если стены кирпичные, то с наружной стороны выкладывается несколько рядов в полкирпича, а изнутри делают опалубку из дерева. После этого укладывают арматуру и заливают бетон. Для упрощения работ можно сразу сделать опалубку из дерева на всю ширину стены здания.

Технология сооружения армопояса из бетона

Перед тем как приступить к выполнению работ, надо приобрести все необходимые инструменты и материалы:

  • готовый бетон (закупается непосредственно в момент заливки) или компоненты для его создания: песок, щебень, цемент, вода;
  • бетономешалку;
  • арматуру;
  • вязальную проволоку;
  • доски для опалубки;
  • строительный уровень для контроля горизонтальности поверхности.

Наличие правильно выполненного армированного пояса позволяет сэкономить на дверных и оконных перемычках, так как они подвергаются незначительной нагрузке и поэтому могут иметь минимальные размеры и небольшое количество арматуры. На армированный слой можно сразу устанавливать мауэрлат или укладывать плиты перекрытия, а уже к ним крепить подстропильные балки.

Сваривать арматурный каркас для армопояса нельзя, так как это снижает прочность конструкции — в местах сварки внутри бетона металл со временем начнёт повреждаться коррозией.

Установка опалубки

Опалубка представляет собой конструкцию, которая не даёт бетону вытекать за пределы будущего армированного пояса. В зависимости от типа опалубки для её изготовления используются необрезные доски, фанера, старые мебельные щиты и специальные U-блоки.

Съёмная опалубка

Последовательность выполнения съёмной опалубки будет такой.

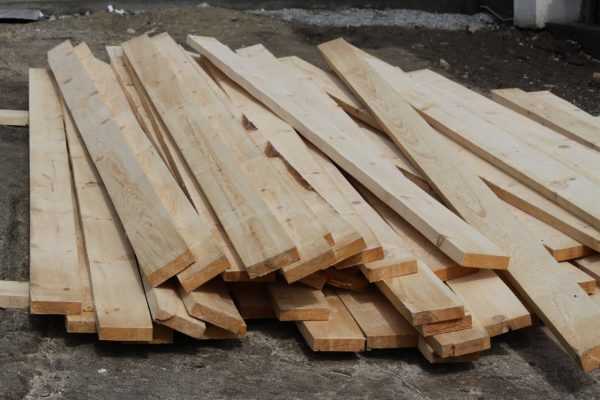

  1. Готовят доски или деревянные щиты.Для опалубки можно брать обрезные или необрезные доски, а также фанеру или деревянные щиты
  2. Фиксируют опалубку на стенах здания. Сбоку к стене она крепится при помощи проволоки или куска арматуры, а сверху борта соединяются поперечными рёбрами жёсткости. Для этого используют бруски или доски, которые устанавливают с шагом 120–150 см.Деревянная опалубка фиксируется на стенах и укрепляется поперечными перемычками
  3. Все щели между досками герметизируют, чтобы во время заливки через них не выливался бетон.

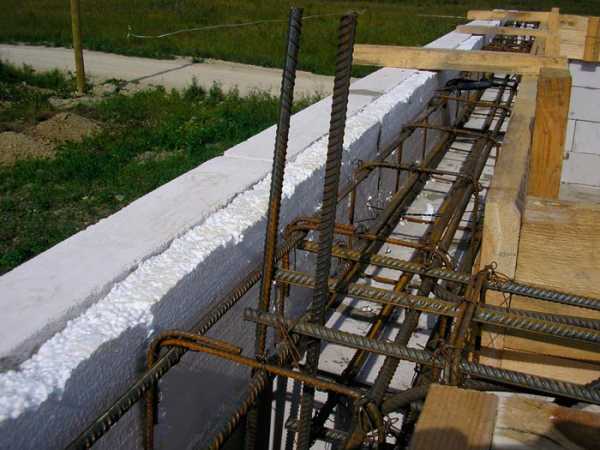

  4. Делают каркас из арматуры сечением 10–12 мм, между собой элементы соединяют вязальной проволокой.Армопояс делают из арматуры диаметром 10–12 мм, которую скрепляют вязальной проволокой
  5. Каркас устанавливают на пластиковые подставки или небольшие деревянные бруски, чтобы он не соприкасался с торцевой поверхностью стены.

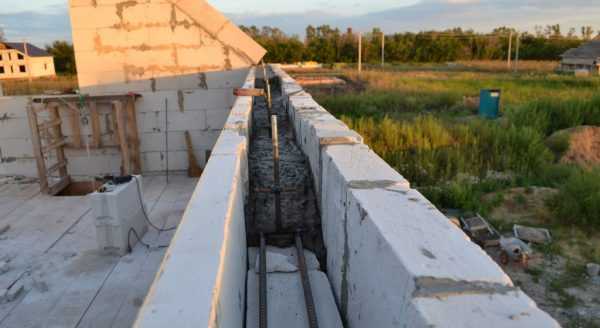

  6. Заливают бетон.Весь бетон нужно залить за один раз, поэтому лучше приобрести его в готовом виде на заводе
  7. Снимают опалубку. Летом это можно делать через сутки после заливки бетона, а в холоднее время года — через трое суток.

Недостаток этого способа создания опалубки в том, что бетон имеет намного более высокую теплопроводность, поэтому его можно заливать, только если наружные стены полностью утеплены, иначе в зоне армопояса стена будет постоянно промерзать.

Опалубка из U-блоков

Для сведения к минимуму теплопотерь в местах соединения бетона и стен делают несъёмную опалубку. Для её создания используют U-образные блоки из того же материала, что и стены.

  1. Блоки укладываются на клей, при этом пустота должна быть направлена вверх.U-образные блоки представляют собой готовую опалубку, которую нужно всего лишь уложить на специальный клей
  2. Наружная часть стены утепляется при помощи минеральной ваты или другого теплоизоляционного материала.
  3. Укладка каркаса из арматуры выполняется так же, как и в предыдущем случае.Каркас в U-блоки укладывается точно таким же образом, как и в деревянную опалубку
  4. Заливают бетон.

В этом случае не надо дополнительно создавать опалубку, а потом её демонтировать, поэтому работа выполнятся быстрее, но придётся потратить средства на покупку специальных блоков.

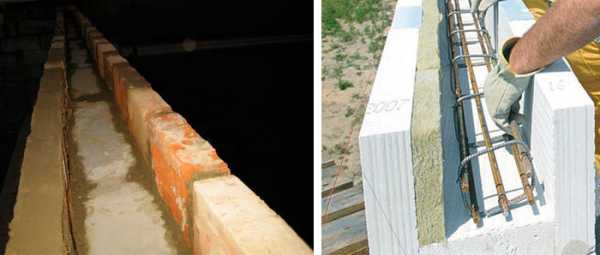

Комбинированная опалубка

Этот способ совместил в себе оба предыдущих метода. Использовать его можно в том случае, когда ширина стен большая.

  1. С наружной части стены по периметру дома укладывают пеноблоки толщиной 150 мм.
  2. С внутренней стороны делают опалубки из досок или деревянных щитов.В комбинированной опалубке снаружи ставятся газобетонные блоки, а внутри — деревянные щиты
  3. Утепление выполняют при помощи пенопласта — его нарезают на куски, которые по высоте соответствуют высоте армопояса, и укладывают внутрь ближе к внешней стене.
  4. Укладывают арматурный каркас.
  5. Заливают бетон.
  6. После высыхания снимают внутреннюю часть опалубки.
Видео: создание армопояса при помощи комбинированной опалубки

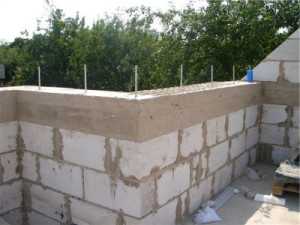

Установка шпилек

Для изготовления каркаса обычно используется арматура сечением 10–14 мм. Состоит такой каркас из четырёх продольных стержней, которые между собой соединяются поперечными элементами. Для крепления всех деталей между собой используется вязальная проволока. Шаг поперечин должен составлять порядка 40–50 см. Сечение готового каркаса должно иметь прямоугольную или квадратную форму. Каркас надо укладывать на подставки — лучше, чтобы они были пластмассовыми, но можно использовать и деревянные бруски толщиной 30 мм.Для более надёжной фиксации шпилек снизу к ним приваривают поперечины

Во время создания арматурного каркаса в него надо установить резьбовые шпильки диаметром 12–14 мм, на которые будет крепиться мауэрлат. Их должно быть не меньше, чем стропильных ног. Чтобы обеспечить максимально прочную фиксацию шпилек, к их нижней части надо приварить поперечину, которая после заливки бетона не даст им возможности сместиться. Перед заливкой бетона резьбу на шпильках закрывают малярным скотчем, чтобы она не забилась и не повредилась.

Заливка бетона

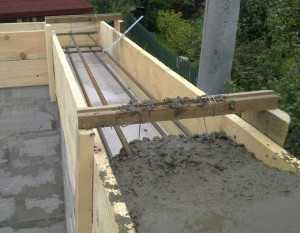

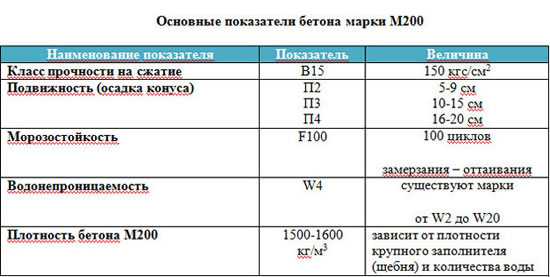

Для заливки можно приобрести заводской бетон или сделать его самостоятельно. Для устройства армопояса достаточно бетона марки М200 или М250 с наполнителем на основе щебня. Так как весь объём необходимо залить за один раз, лучше приобрести необходимое количество готового раствора. Если размер армированного пояса небольшой, то материал можно изготовить прямо на строительной площадке.

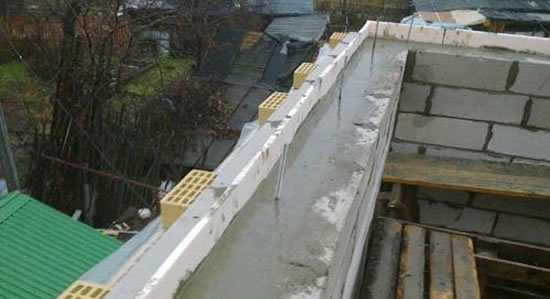

Во время заливки бетон надо обязательно уплотнять, для чего используется кусок арматуры или мастерок, которым прокалывают толщу раствора и выпускают попавший в него воздух. Проще и удобнее это делать специальным вибратором, если этот инструмент есть в вашем распоряжении. Если работа выполняется летом, бетон накрывают плёнкой и периодически поливают водой, чтобы влага из него испарялась равномерно. Приступать к дальнейшим работам можно после того, как армопояс полностью застынет.В летнее время опалубку можно снимать через день после заливки бетона, а в зимнее — через три дня

Если при заливке армопояса бетона не хватило, делают вертикальную отсечку, при этом разрыв не должен располагаться над дверным или оконным проёмом. Но всё же таких ситуаций лучше избегать.

Технология сооружения армопояса из кирпича

В некоторых случаях на стены из пористых материалов может укладываться армопояс из кирпича. Обычно его высота составляет от 4 до 7 рядов.

Создание армопояса из кирпича выполняется в несколько этапов.

  1. Поверхность стены очищают от мусора и остатков строительных материалов.
  2. На раствор укладывают первый ряд. Для стены шириной 30 см и более кирпич устанавливают в два ряда.Армопояс из кирпича может заменить бетонный для лёгких типов крыш или под кровлю из пустотелых плит

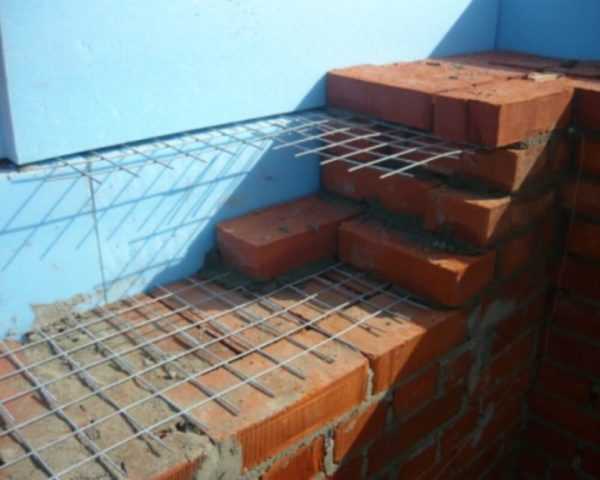

  3. На каждый ряд кирпича укладывают армирующую сетку. Толщина проволоки, используемой для её создания, должна быть не менее 5 мм, а размер ячеек — 3х4 см.При возведении мауэрлата армирование кирпичной кладки выполняется в каждом ряду
  4. Второй ряд укладывают со смещением на 1/3 длины кирпича, а каждый третий ряд делают с тычковой перевязкой.
  5. В кладку замуровывают шпильки для крепления мауэрлата. Они устанавливаются через каждые 1–1,5 м, при этом вмурованная часть должна быть больше той, что выступает, в два раза.

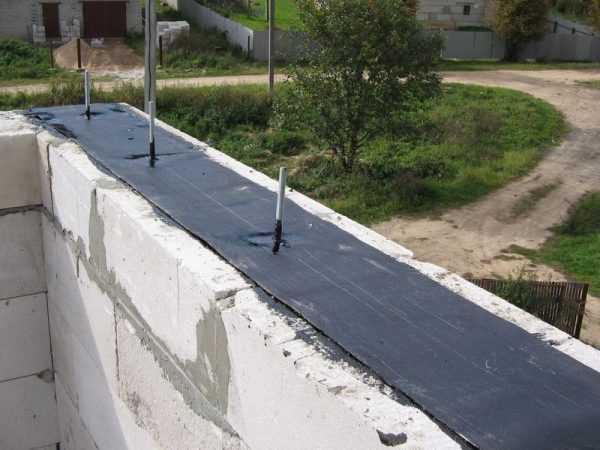

  6. Последний уложенный ряд покрывают двойным слоем рубероида, который обеспечит надёжную гидроизоляцию.В качестве гидроизоляции чаще всего используют рубероид, сложенный в два слоя

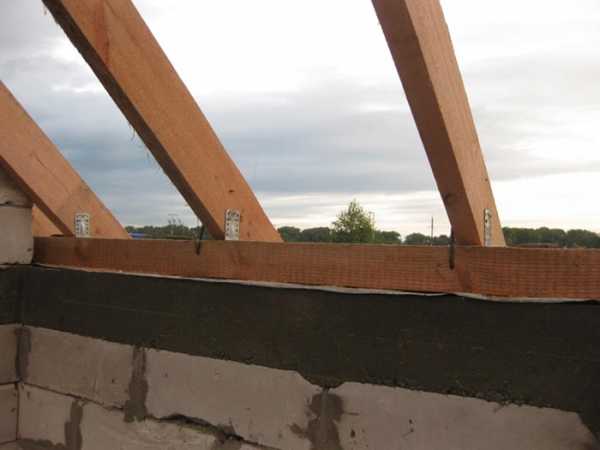

  7. На установленные шпильки нанизывают мауэрлат и фиксируют его при помощи гаек с шайбами.
  8. Так как у кирпича теплопроводность выше, чем у газобетона, такой армопояс будет мостиком холода, поэтому его утепляют. Для этого можно использовать минеральную вату. Если позволяет ширина стены, с наружной части возводится контур из тонких газобетонных блоков. Расстояние между кирпичом и блоками можно заполнить пенопластом.

Если для монтажа мауэрлата армопояс из кирпича делают только по периметру наружных стен, то для укладки плит перекрытия его надо делать на всех стенах.

При создании армопояса часто возникает вопрос, стоит ли рисковать и вместо бетонного армопояса делать его из кирпича? Большинство специалистов рекомендует делать полноценный бетонный слой. Армированная кирпичная кладка по своей прочности будет лишь немного лучше пустотелых блоков и не сможет обеспечить такую прочность, как бетон. Несколько рядов кирпича и металлической сетки не смогут равномерно передать нагрузку, которая идёт от крыши, поэтому есть вероятность появления трещин, а при большом весе крыши — и разрушения стены. Лучше потратить немного больше времени, сделать качественный и надёжный бетонный армопояс, который обеспечит большую несущую способность и надёжное крепление всей кровельной конструкции.

Видео: армопояс из кирпича и бетона

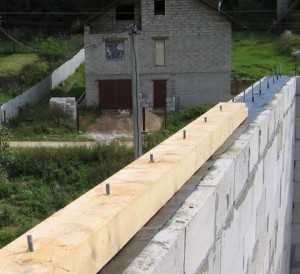

Способы крепления мауэрлата к армопоясу

Для вальмовой крыши мауэрлат надо обязательно укладывать по периметру здания. Если крыша двускатная, его достаточно закрепить на двух параллельных стенах, на которые опирается крыша. От края внешней стены делают небольшой отступ, который потом заполняется теплоизоляционным материалом. Зафиксировать подстропильные балки можно несколькими способами.

  1. При помощи проволоки. Это самый простой, доступный и дешёвый метод монтажа. Для фиксации бруса к армопоясу используется специальная вязальная проволока диаметром 4–6 мм. Для более надёжного крепления несколько прутков проволоки скручивают вместе и замуровывают в армопояс. Количество скруток не может быть меньше числа стропил.Для более надёжной фиксации проволоку скручивают по несколько прутков вместе
  2. При помощи шпилек. Этот способ позволяет надёжно фиксировать балки, но его создание является довольно трудоёмким. Обычно используются шпильки диаметром 12–16 мм и длиной в 1 м, при необходимости они отпиливаются до нужного размера. В армопояс шпилька погружается обычно на всю его глубину, а в кирпичную стену — на глубину, которая превышает толщину бруса в два раза. Для более надёжной фиксации снизу приваривают поперечину. Устанавливают такие крепёжные элементы через 1–1,5 м. В мауэрлате высверливаются соответствующие отверстия, затем он надевается на шпильки и надёжно фиксируется при помощи гаек с шайбами.
  3. На анкерные болты. Это самый дорогой способ монтажа из-за высокой стоимости самих анкеров. Они могут быть механическими, обеспечивающими фиксацию за счёт расширения погруженной в армопояс части, или химическими — в отверстие наливают специальный состав, после чего в него погружают анкер. Оба способа обеспечивают надёжную фиксацию, но используемые крепёжные элементы имеют высокую стоимость.Анкерные болты обеспечивают надёжное крепление, но имеют довольно высокую стоимость

Видео: крепление мауэрлата на армопояс

Крепление мауэрлата без армопояса

Для деревянных и кирпичных зданий, а также в некоторых случаях для домов из газобетона, можно выполнять фиксацию мауэрлата без армопояса.

  1. В деревянных домах в качестве подстропильной балки выступает последний венец, который фиксируется так же, как и другие элементы стены.
  2. В кирпичном здании также можно не делать армопояс. Здесь мауэрлат допускается фиксировать при помощи проволоки или шпилек, которые устанавливаются во время кладки последних рядов или при помощи анкерных болтов, закладываемых непосредственно в кирпичную стену. Кроме этого, можно за 3–4 ряда до конца стены заложить деревянные пробки и закрепить мауэрлат к ним при помощи металлических скоб.
  3. Если крыша в доме из газобетона лёгкая, то есть возможность укладывать мауэрлат без армопояса и здесь. Для его фиксации могут использоваться механические или химические анкеры, а также проволока или шпильки, которые устанавливаются прямо в газоблоки.Химический анкер используется для фиксации мауэрлата в пористых материалах и держится в них на клеевой основе, которой заполняется отверстие перед установкой тела крепёжного элемента

Специалисты всё же не рекомендуют укладывать мауэрлат без армопояса на кирпичные здания и дома из газосиликатных блоков. Только наличие надёжного и прочного армопояса позволит хорошо зафиксировать мауэрлат на стене, обеспечит надёжную фиксацию стропильных ног и всей кровли, а также равномерно распределит нагрузку от крыши на стены дома.

Для строительства домов постоянно создаются новые стройматериалы. В последнее время большое распространение получили пористые материалы (газобетон, керамзитоблоки, пенобетон и другие), которые имеют высокие теплоизоляционные характеристики, но не очень высокую прочность. Для того чтобы на такие стены можно было надёжно зафиксировать мауэрлат, специалисты в обязательном порядке рекомендует делать армопояс. Только прочный бетонный армированный каркас сможет равномерно распределить нагрузки, которые создаёт крыша, к нему можно будет надёжно зафиксировать мауэрлат, выполняющий роль фундамента крыши. Не ленитесь делать армопояс, тем более что в этом нет ничего сложного, а все работы можно выполнить своими руками.

Оцените статью: Поделитесь с друзьями!

masterok.guru

Армопояс под мауэрлат своими руками: заливка, размеры, устройство

Возводя дом нужно уделять внимание всем его элементам. Например, место крепление кровли к стенам должно быть прочным и надежным. Если мауэрлат смонтировать непосредственно на кладку, кирпичную или из газобетонных блоков, то может возникнуть точечная нагрузка. Такое воздействие легко разрушит стену. Чтобы этого избежать используется армопояс под мауэрлат. А о том, как его сделать своими руками и пойдет речь в статье.

Для чего нужен армопояс?

В первую очередь стоит поговорить о том, для чего нужен армопояс под мауэрлат и какие основные функции он должен выполнять. Сама крыша любой конструкции (исключение может составить только плоская кровля) передает на стены сразу две нагрузки:

  • первая или основная – это нагрузка от самого веса кровли и всего, чего на ней находится;
  • вторая – распорная. Эта нагрузка передается от стропил, которые стараются раздвинуть стены в разные стороны.

Чтобы эти две нагрузки раньше времени не разрушили строение, верхнюю часть стены нужно укрепить. Для этого и используется армированный пояс под мауэрлат. Но кроме равномерного распределения нагрузок передающихся от стропильной системы эта конструкция выполняет и другие функции. Например, армированный пояс:

  • способствует сохранению правильности геометрии стен. Во время усадки дома или подвижки грунта каркас строения может немного деформироваться. Армопояс помогает минимизировать такие изменения;
  • мауэрлат должен быть ровным в горизонтальной плоскости. Если при возведении стен были допущены некоторые неточности, то армированный пояс легко их исправит;
  • конечно, самое главное – это монолитный пояс под мауэрлат придаст нужный уровень жесткости.

Кроме того, такая конструкция будет достаточно прочной. А это значит, что крепление любых элементов стропильной системы не составит большого труда.

Видео по теме:

Размеры конструкции

Создавая армопояс под мауэрлат своими руками нужно правильно рассчитать размеры этой конструкции. Тут многое будет зависеть от самой стены. По мнению многих специалистов, минимальные размеры армопояса должны быть 25 на 25 сантиметров. Что касается его максимальных параметров, то можно воспользоваться следующими рекомендациями:

  • высота делается в 25 и более сантиметров. При этом это значение не должно превышать ширину несущей стены;
  • ширина армирующих поясов под мауэрлат делается как можно ближе, к ширине самой стены.

Как правило, если кладка выполнена из кирпича, то внешняя опалубка создается из полкирпича, а внутренняя обшивается досками. Если используется газобетон, то  последний ряд выкладывается U-образными блоками. Они и будут являться опалубкой для армопояса. В случае использования керамзитобетонных блоков, толщина конструкции не должна быть менее трети толщины стен.

Длина конструкции полностью зависит от длины стены. Стоит помнить, что армированный пояс должен быть монолитным по всей его длине. Поэтому заливку нужно постараться выполнить за один раз.

Подготовка

Приступая к созданию такой конструкции, как армопояс под мауэрлат, следует вначале подготовить все необходимые материалы и инструменты. В первую очередь для работы вам понадобится:

  • прутья арматуры. Нужен материал с сечением в 10-13 мм. Прутья не должны иметь следов ржавчины, в противном случае армированный пояс не будет долговечным;
  • материал для опалубки. Если при строительстве стен использовался газобетон, то последний ряд выкладываются специальными блоками, выемки в которых прекрасно подходят для заливки бетонной смеси. Если использовался кирпич, то нужно запастись досками;
  • бетонная смесь для заливки. Изготовить ее можно своими руками или заказать в уже готовом виде. Стоит помнить, что армопояс который мы возводим должен быть монолитный. Это значит, что заливать его нужно за один раз. Поэтому бетонного раствора нужно подготовить в нужном количестве.

Некоторые специалисты предлагают выполнить армопояс под мауэрлат из кирпича. В этом случае опалубка и прутья не потребуются, а раствор нужен в гораздо меньшем количестве. Конечно, это позволит сэкономить. Но вот о надежности  такой конструкции есть большие сомнения. Армопояс под мауэрлат сделанный из кирпичной кладки не всегда выдерживает нужные нагрузки.

С другой стороны, если стены выполнены из кирпича, то никаких дополнительных конструкций использовать не нужно. Этот материал достаточно прочный и надежный и мауэрлат можно монтировать непосредственно на него. Кирпич легко выдержит просверливания отверстий для крепления, что не скажешь про газоблок или другой современный материал, они не любят точечные нагрузки.

Возводим армирующий пояс

Размеры армопояса под мауэрлат были рассчитаны заранее, поэтому можно приступать к непосредственному его возведению. Первым делом крепится опалубка. Если стены из газобетона, то делать это не нужно, так как последний ряд выложен из U-образных блоков.

При использовании опалубки нужно тщательно следить за ее верхней плоскостью. Она выставляется по такому показателю, как высота армопояса под мауэрлат. При этом нужно постоянно проверять ее строгую горизонтальность. Если будут допущены ошибки, то крепление мауэрлата будет неровным, а значит, возникнут проблемы с монтажом стропильной системы.

Далее нужно создать армирующий каркас. Для этого, как уже говорилось, используются специальные прутья без следов ржавчины. Сам каркас создается следующим образом:

  • для продольной части берутся четыре длинных прута;
  • для поперечных перекладин каркаса используются прутья поменьше, их соединяют с продольной частью при помощи вязальной проволоки. При этом используют шаг в 20-25 сантиметров;
  • в результате должен получиться каркас, в виде прямоугольника с длиной равной длине самого армопояса;
  • высота и ширина каркаса должны быть такими, чтобы любой прут был углублен в бетон на 1-2 сантиметра. Элементы армирования не должны выступать за заливку, в противном случае они быстро начнут ржаветь. Чтобы добиться этого, снизу каркаса можно подложить пластиковые подставки.

Следующим шагом будет монтаж креплений для мауэрлата к армопоясу. Как правило для этого используются резьбовые шпильки. Диаметр таких креплений должен быть минимум в 12 миллиметров. Высота такой, чтобы шпилька выступала за армопояс, проходила сквозь мауэрлат, и выступала с другой его стороны на 4-5 сантиметра.

Крепление  нужных размеров устанавливают на расстоянии не более одного метра. В этом случае крепление мауэрлата к армопоясу будет надежным. Лучше всего, если шпильки будут расположены напротив каждой из стропил. Крепление монтируются к армирующему каркасу при помощи вязальной проволоки. При этом нужно следить, чтобы каждая шпилька была расположена в строго вертикальном положении.

Далее приступаем к заливки. Бетонную смесь можно сделать своими руками. В этом случае применяется следующая рецептура:

  • одна часть цемента;
  • три части песка;
  • три части щебня.

При этом, чтобы устройство армопояса под мауэрлат было прочным, цемент применяется марки не ниже М400. Также нужно внимательно отнестись к характеристикам других составляющих. Песок лучше брать среднезернистый. При этом его нужно очистить от посторонних примесей и желательно промыть. Щебень выбирается с фракциями до 20 мм. Его также очищают от посторонних примесей.

Смесь можно сделать своими руками в большой емкости. Но стоит помнить, что заливку нужно делать за один раз. Поэтому если размер армирующего пояса достаточно большой, то лучше использовать электрическую бетономешалку или заказать уже готовый раствор.

При заливке нельзя допустить образования воздушных пузырьков. Они могут существенно снизить прочность армирующего пояса. Чтобы избавиться от них, можно воспользоваться глубинным вибратором. Но такое устройство эффективно применять, если толщина армопояса достаточно большая. В небольшой конструкции можно воспользоваться простым металлическим прутом.

На этом основные этапы устройства армопояса закончены. Бетонный раствор полностью наберет свою прочность через 29 дней. До этого, после застывания раствора, снимается опалубка. Если стоит ветреная погода, то пояс нужно защитить. Также периодически проводится увлажнение поверхности. Все это необходимо, чтобы избежать слишком быстрого высыхания, которое может привести к растрескиванию армопояса. После набора прочности бетона можно производить монтаж мауэрлата, закрепив его к резьбовым шпилькам, и приступать к возведению стропильной системы. Теперь для крыши есть прочное и долговечное основание.

Видео по теме:

Посмотрите еще статьи:

kryshagid.ru

Армопояс под мауэрлат: функции, размеры, изготовление

Армированный пояс представляет собой монолитную конструкцию из железобетона, повторяющую контур стен здания.

Армирующий пояс используется для построек из газобетона, пенобетона и прочих подобных материалов.  Он предотвращает деформацию стен постройки. Эту конструкцию изготавливают из бетона и арматуры или армированной сетки. В данной статье будет рассказано о том, как сделать армопояс под мауэрлат своими руками.

Функции армопояса

Армопояс под мауэрлат выполняет следующие функции:

  • Обеспечивает жесткость всей конструкции;
  • Равномерно распределяет создаваемую крышей нагрузку на поверхность несущих стен дома;
  • Выравнивает стеновую конструкцию по горизонтали и компенсирует ошибки, сделанные при возведении стен;
  • Армопояс обладает высокой прочностью.  Благодаря этому на нем можно крепить практически любые отвесные конструкции. Но его, как правило, применяют для закрепления мауэрлата;
  • Предотвращает разрушение постройки при ее неравномерной усадке, сезонном движении почвы и землетрясениях.



Размеры пояса под мауэрлат и характеристики

При изготовлении армопояса необходимо учитывать, что он должен иметь ту же ширину, что и несущие стены. Но в то же время он не должен быть меньше 250×250 миллиметров.

Изготавливаемая конструкция должна быть непрерывной и по возможности иметь одинаковую прочность. При этом бетонный пояс должен быть монолитным.

Армирующий пояс под мауэрлат заливают бетоном за один раз. Металлическая арматура должна иметь диаметр от 12 миллиметров. Ее нужно надежно и прочно скрепить, а также перевязать между собой.

Если стены здания построены из керамзитобетонных блоков, то размеры армопояса под мауэрлат зависит от толщины блоков.



Если необходимо выполнить крепление мауэрлата к стене из газобетона, то ее последний ряд нужно выложить из особых блоков, имеющих форму буквы «U». Этот ряд будет выполнять роль опалубки при заливке бетона. Для кирпичных стен внутреннюю опалубку делают из досок, а внешнюю в половину кирпича.

Изготовление опалубки и укладка металлического каркаса



Приступать к изготовлению армопояса нужно по окончанию возведения стен дома. Для выполнения заливки армирующего пояса необходимо сделать опалубку.

При конструировании опалубки важно следить, чтобы ее верхняя сторона располагалась строго горизонтально. Проверить это можно при помощи ватерпаса или строительного уровня.  Далее внутрь изготовленной опалубки укладывается арматурный каркас. В его продольной части должно располагаться как минимум 4 прута арматуры диаметром от двенадцати миллиметров.



Продольную арматуру соединяют через каждые 25 сантиметров с помощью пересекающихся частей из прутьев арматуры либо проволоки диаметром восемь миллиметров.

Также можно изготовить каркас посредством точечной контактной сварки.  При укладке арматуры следует учитывать, что толщина бетона от арматурного каркаса должна быть не менее пяти сантиметров.



Для этого нужно подложить под арматуру битые кирпичи или доски.  Однако лучше использовать опоры из пластика необходимой высоты. Они продаются практически в любой строительном магазине.

Чтобы опалубку не расперло от бетона, ее нужно закрепить следующим образом:

  • Скрепить верхнюю и нижнюю часть опалубки с помощью деревянных брусков. Когда бетон застынет, верхние доски нужно демонтировать, а нижние оставить.
  • Закреплять опалубку также можно при помощи специальных диагональных упоров. Одним концом они упираются в горизонтальную поверхность, а другим – в опалубку.
  • Многоразовая опалубка из ОСБ скрепляется посредством резьбовых шпилек.

Далее следует устанавливать крепежные элементы, которые будут фиксировать мауэрлат. Для этих целей лучше всего использовать шпильки. Их закрепляют к металлическому каркасу.

Диаметр шпилек должен быть не менее 12 миллиметров. При закреплении шпилек следует учитывать, что они должны возвышаться над установленным мауэрлатом на несколько сантиметров.

Интервал между креплениями должен быть менее одного метра. При этом между стропильными ногами должна быть минимум одна шпилька. Посредством вязальной проволоки шпильки под мауэрлат фиксируются строго в вертикальном положении к арматурному каркасу.



Заливка бетоном

Чтобы армопояс был максимально прочным, заливку бетоном нужно выполнять за один раз. Желательно применять бетон марки не ниже М200.

Лучше всего использовать готовый бетон, поскольку объем работ достаточно большой. Его следует подавать при помощи бетононасоса непосредственно в опалубку. Можно, конечно, сделать бетон и самостоятельно, если есть такая возможность. Однако в этом случае понадобится бетономешалка и помощники.

Для изготовления бетона потребуется:

  • щебень – 4,8 части;
  • цемент – 1 часть;
  • мытый песок – 3 части.

В залитом бетоне могут присутствовать воздушные полости(пузыри). Для их удаления нужно взять обычный кусок арматуры и потыкать им бетон по всему объему.

Также для повышения эффективности применяют пластификаторы. Они повышают подвижность смести, а также уменьшают составляющую воды. В итоге армопояс застывает быстрее и становится более прочным.

Закрепление мауэрлата

Опалубку демонтируют, когда бетон станет прочным. Выполнять крепление мауэрлата к армопоясу можно через 7-10 дней. Брус необходимо заранее обработать с помощью специальных добавок.

Данная мера исключит возможность гниения и повреждения бруса насекомыми. Брусья соединяют друг с другом косым прирубом или прямым замком. За счет этого конструкция становится монолитной.

Далее необходимо отметить на мауэрлатном брусе места крепления, а затем просверлить в нем отверстия под шпильки. Мауэрлат крепят с помощью больших шайб и гаек.

Все соединения застраховывают с помощью контргаек. Оставшиеся торчащие шпильки срезают с помощью болгарки. Между мауэрлатом и армопоясом должен располагаться слой рубероида.

Похожие статьи :

info-krovlya.ru

размер, толщина, устройство своими руками, обязательно ли делать?

При строительстве любого дома, первостепенное значение отдается созданию армирующего пояса под мауэрлат, который придает строен
ию дополнительную жесткость, и выполняет еще функции усиленной опоры, позволяющей удерживать бурс на требуемом месте.

Предназначение армирующего пояса

Как известно, кровля передает на здание два типа нагрузки, а именно:

  • вертикальную, которая заложена в вес самой кровли с учетом внешних воздействий: сейсмической активности, ветра и снега;
  • распорную от опирающихся на стену стропил, которая стремится раздвинуть стены здания. Вместе с повышением нагрузку на кровлю, повышается и горизонтальная составляющая – распорная нагрузка.

Функции армопояса

Армопояс – это один из важнейших компонентов в строительстве, а потому давайте рассмотрим зачем он нужен:

  • если здание строится из газобетона, следует понимать, что блоки, сделанные из него, не выдерживает точечную нагрузку на свою поверхность и при сверлении отверстия для шпилек, и попросту трескаются;
  • использования армопояса позволяет сделать конструкции более жесткой;
  • вся локальная и точечная нагрузка равномерно распределяется по поверхности несущих стен;
    в случае сезонного движения грунтов, неравномерной усадки дома или землетрясений, армопояс предохраняет стены от деформации, сохраняя всю геометрию строения;
  • с помощью армопояса по горизонтали выравнивается вся стеновая конструкция, при этом исправляя допущенные при кладке стен ошибки;
  • ввиду механической прочности, к армопоясу можно крепить все наиболее важные конструкции, в числе которых значится и мауэрлат.

Назначение мауэрлата

Мауэрлат – это часть кровли здания, которая используется в качестве опоры для стропил на крыше. Зачастую профессиональные строители рекомендуют закреплять его на специальном армопоясе, который позволяет удерживать его на месте.

Так он выступает в качестве усиленной опоры, придавая жесткости всей конструкции. К мауэрлату крепятся ноги стропильной системы, а он сам прикрепляется непосредственно к стенам здания. Исходя из этого, следует вывод, что помимо опоры для стропил, мауэрлат еще и соединяет в единое целое кровлю и каркас дома.

Обоснованность сооружения армирующего пояса

Армопояс под мауэрлат необходим для повышения прочности конструкции дома. При устройстве армопояса под этот брус своими руками, стоит учитывать, что он должен быть обязательно непрерывным, проходя через весь периметр стен.

А поскольку кровельная система дома включает в себя не только стропильную систему, но и множество других элементов (коньковые стойки или лежни), которые могут опираться как на несущие стены, так и на остальные опоры, рекомендуется обустройство армопояса и под них.

Крайне важно, чтобы армопояс был точно и надежно установлен согласно всем нормам. Если это проигнорировать, то кровельная конструкция вряд ли будет отличаться прочностью.

Размеры армопояса под мауэрлат

При армировании следует учитывать, что его ширина должна быть равна ширине несущих стен, но не меньше 25х25 см. Если стены возводятся из газобетона, то последний ряд выкладывается из специальных блоков в форме буквы «U», которая выступают в качестве опалубки для заливки бетона.

Если же стены возведены из кирпича, то внешняя опалубка делается размером в половину кирпича, а внутренняя из досок.

Сооружение армирующего пояса

Монтаж опалубки, укладка металлического каркаса

К формированию армирующего пояса следует приступать по завершению возведения стен.

Для этого формируется опалубок, который следует использовать для заливки армирующегося пояса, к которому в дальнейшем будет крепиться брус.

Монтируя опалубок, необходимо следить, чтобы его верхний край находился строго по горизонтали. Это легко проверяется с помощью строительного уровня или ватерпаса.

Затем внутрь опалубки кладется арматурный каркас, в продольной части которого должно быть не меньше 4 прутьев арматуры, диаметром от 1,2 см.

Пересекающиеся части из прутьев арматуры или проволоки, диаметром 8 мм, должны соединять продольную арматуру через каждые 25 см.

Обычно в поперечном сечении такой каркас являет собой квадрат, а иногда прямоугольник. Можно прибегнуть к услугам предприятий, сваривающих любые каркасы с помощью точечной контактной сварки, если на это нет времени.

Укладывая арматурный каркас, учитывайте, что минимальная толщина бетона от арматуры должна быть не меньше 5 см. По бокам это без проблем регулируется правильной укладкой каркаса, а внизу необходимо сделать подставки из битого кирпича или же подложить деревянные доски.

Но в идеале использовать специальные опоры из пластика требуемой высоты, которые можно найти в любом строительном магазине.

Завершив укладку каркаса, следует закрепить опалубку таким образом, чтобы ее не расперло от тяжелого бетона, а сделать это можно так:

  • монтируя опалубку, ее нижнюю и верхнюю части скрепляют деревянными брусочками. После застывания бетона, верхние доски демонтируются, а нижние остаются;
  • опалубка может крепится с помощью особенных диагональных упоров, которые один концом упираются в опалубку, а другим опираются на горизонтальную поверхность;
  • изготавливая многоразовую опалубку из ОСП (ориентированно-стружечной плиты) для их скрепления используют резьбовые шпильки.

На противоположных сторонах листов опалубки недалеко друг от друга делаются отверстия, диаметром в 12,5 мм. Туда же прокладывается пластмассовая трубка, которая по длине должна быть равна ширине будущего армопояса.

После этого, через отверстия пропускается резьбовая шпилька диаметром 12 мм, которую нужно будет стянуть гайками с крупными шайбами. После застывания бетона, они вытаскиваются, а листы демонтируются. Что же касается трубок, их можно оставить в бетоне, поскольку стоят они копейки.

Установка закладных резьбовых шпилек

Проверив правильность установки опалубки, следует установить крепежные детали, на которых будет держаться мауэрлат. Рекомендуется это делать с помощью резьбовых шпилек, крепящихся к металлическому каркасу.

Они должны быть с крупными шайбами и гайками, и диаметром чуть больше сантиметра, а длина была такой, чтобы один конец был хорошо зафиксирован на каркасе каркасу, в то время, как другой выступал на несколько сантиметров над уже смонтированным мауэрлатом.

Там, где на мауэрлат не опираются стропила, необходима установка шпилек. Как минимум одна шпилька должна быть между ногами стропил, при этом расстояние между креплениями не должно превышать одного метра. На арматурном каркасе сделайте разметку мелом, а выравнивание производите по линии, сделанной с помощью шнура, натянутого по осевой линии.

С помощью вязальной проволоки шпильки крепятся строго по вертикали к арматурному каркасу.

Заливка армирующего пояса бетоном

Для придания армопоясу максимальной прочности, все должно быть сделано за один раз. Для этих целей рекомендуется использовать бетон марки не ниже М200. С учетом предстоящего объема работ лучше всего остановиться на использовании готового бетона, что можно заливать с помощью бетононасоса прямо в опалубку.

Если же такая возможность отсутствует, то бетон можно сделать и самостоятельно. Конечно, без бетономешалки и помощников тут не обойтись.

Чтобы приготовить бетон требуемой марки, необходимо использовать:

  • цемент марки М400 1 часть;
  • щебень 4,8 части;
  • мытый песок 3 части.

Когда бетон будет залит, в нем могут появиться пузыри (воздушные полости), которые сказываются на прочности конструкции. Чтобы их удалить, следует использовать специальный вибратор, но если его под рукой нет, то нужно потыкать его по всему объему куском арматуры.

Кстати, для большей эффективности стоит использовать пластификаторы, которые повышают подвижность смеси и снижают составляющую воды. В результате армопояс быстрее застывает и становиться прочнее.

Крепление мауэрлата к армопоясу

Когда бетон станет достаточно прочным, опалубка демонтируется и через неделю-полторы, можно начинать прикреплять мауэрлат к армопоясу. Предварительно брус обрабатывается специальными добавками, чтобы исключить возможность его гниения и повреждения насекомыми.

Все соединения бруса между собой делаются прямым замком или косым прирубом, что позволяет сделать всю конструкцию монолитной. Место будущего крепления бруса следует предварительно пометить, просверлить и вставить в них шпильки.

Само крепление осуществляется с помощью большой шайбы и гайки. Все соединения следует застраховать контргайками и срезать оставшиеся торчащие шпильки болгаркой. Монтаж мауэрлата на армопояс делается только через слой рубероида.

Обоснованность сооружения армирующего пояса под мауэрлат из кирпича

Часть специалистов считает возможным возведение армопояса из кирпича для строений из пористых блоков.

Но армирующей эту конструкцию можно назвать лишь с натяжкой, поскольку состоящая из нескольких рядов, она не будет равномерно распределять нагрузку, идущую от стропильной стены, в результате, создаваемая точечная нагрузка будет оказывать на пористые блоки разрушительное действие.

Итак, давайте подведем итоги:

  • сооружение из армопояса под мауэрлат необходимо, если планируете строение из газо- и керамзитобетона, и при кирпичных стенах;
  • для надежной фиксации мауэрлата к армопоясу следует использовать резьбовые шпильки, прикрепленные к металлическому каркасу;
  • весь объем бетонных работ следует сделать за один раз без перерывов;
  • мауэрлат крепится через слой рулонной гидроизоляции.

krovlya777.ru

Армопояс под мауэрлат: назначение, размеры и характеристики

Профессионалы, как правило, рекомендуют устройство армопояса под мауэрлат, благодаря которому последний не сдвигается с места. Армопояс под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.

Назначение и функции

Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

На строение воздействуют различные усилия:

  • вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
  • при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.

Действительно,

  • в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;
  • распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;

  • если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

Армированный пояс на практике выполняет следующие функции:

  • Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
  • Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
  • Придает дополнительную жесткость.
  • Равномерно распределяют любую возникшую нагрузку несущих стен.
  • Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

Размеры и характеристики

Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

  • высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены;
  • ширина – максимально приближена к ширине стены;
  • длина – к соответствующим стенам;
  • минимальное сечение – 250 на 250 мм.

При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

Технология сооружения армпояса

Монтирование опалубки

Опалубку можно делать различными способами, используя:

  • деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху. Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.
  • боковые упоры;
  • резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:

  •  соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,
  • долина и ширина армопояса должны быть равны.

Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы. В монолитном бетоне в итоге должны остаться только трубки. Для этого, выполнив заливку армопояса бетоном, дают ему предварительного застыть. Далее, необходимо

  • открутить гайки,
  • разобрать опалубку,
  • выбить шпильки;
  • способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;
  • с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.

Необходимо учесть, что стена на уровне армопояса требует утепления, особенно в случае опалубки из досок, поскольку бетон может зимой промерзнуть.

Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.

Установка арматурного каркаса

Сетка из арматуры представляет собой:

  • рабочие продольные стержни Ø 10–12 в количестве самое меньшее четырех штук;
  • промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.

Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь ,нарушит впоследствии правильную работу армпояса.

  • вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.

Для армирования рекомендуется использовать композитную арматуру. Дело не только в том, что она дешевле, такой материал более легкий, он не подвержен загниванию, требует большего усилия на разрыв, с ним значительно проще работать.

Как залить армопояс под мауэрлат

Максимальной прочности конструкции добиваются единовременной непрерывной заливкой из бетона марки, не меньшей чем М200. Объем подобных работ, как правило, значительный, поэтому лучше заливать готовый бетон, используя бетононасос, непосредственно в опалубку.

Однако, если такой возможности нет, бетон можно приготовить самому. Чтобы обеспечить соответствующие характеристики заливки, берут:

  • цемент М400 – 1 ч.;
  • мытый песок – 3 ч.;
  • щебень – 3 ч.

Опалубку снимают примерно дней через четыре-пять, но полного созревания бетон достигает в течение нескольких недель.

На что нужно обратить внимание при заливке бетона?

  • Во-первых, на пустоты, которые, так или иначе, образуются в процессе заливки. Их удаляют либо проштыковав бетонную смесь арматурой или провибрировав ее с шагом около 1 м.
  • Во-вторых, на важность увлажнения бетона. Не все знают, что за счет этой процедуры повышается прочность бетона. Рекомендуется проводить увлажнение ежедневно.

Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие

Опорный брус перед креплением необходимо обработать,чтобы обезопасить его от загнивания и воспламенения. Чтобы мауэрлат получился монолитным, его сращивают специальным образом – либо прямым замком, либо косым прирубом. Что же касается того, как крепить мауэрлат к армопоясу, то наиболее распространенные способы используют следующую схему:

  • в самом опорном брусе просверливают отверстия;
  • мауэрлат насаживают на шпильки или анкера;
  • монтаж выполняют через слой рубероида;
  • крепеж производят посредством большой шайбы и гайки;
  • после затяжки желательно подстраховать соединения контргайками;
  • остатки торчащих элементов срезают болгаркой.

Монтаж закладных шпилек

К примеру, для последующего крепления мауэрлата армпояс оснащают шпильками с минимальным диаметром в 12 мм. Они должны выступать выше высоты мауэрлата на 30–40 мм. Шпильки устанавливают с шагом в 100 см и крепят к хомутам, используя вязальную проволоку.

Нередко возникает вопрос, а нужен ли мауэрлат если есть армопояс, неужели невозможно крепить стропила прямо на него. Формально, возможно, наличие опорного бруса в этом случае не всегда обязательною. Однако, перечень требуемых работ при этом сильно увеличивается, что значительно усложняет ход работ. Несомненно, выполнить работы качественнее и проще можно только воспользовавшись традиционным способом устройства крыши, а именно с мауэрлатом.

roofmontag.ru

Армирование армопояса на газобетон, важные советы

Арматура в армопоясе состоит из рабочей арматуры(10-12мм), и конструкционной арматуры меньшего диаметра (рамки — 6мм). Зачастую, армирование делают из 4 или 6 прутков. В данной статье мы подробно опишем и покажем схемы армирования, способы изгибания арматуры и прочие нюансы армопояса.

Арматурная рамка для армопояса

Арматурная рамка нужна для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть, два-три прутка арматуры внизу армопояса, и два прутка сверху.

Для рамки вполне подойдет арматура диаметром 6 мм, можно использовать даже толстую проволоку.

Размер рамки должен соответствовать толщине вашей стены, с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Зачастую рамка имеет размеры граней примерно по 120-200 мм.

Такие квадратные рамки можно легко сделать следующим способом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), рисуем квадрат, к примеру, 150 на 150 мм, в углах квадрата высверливаем по отверстию.

Отверстия должны быть около 9мм., чтобы туда плотно вошла арматура 10мм. Сами арматурные прутки должны быть длиной около полуметра.

Кладете доску на землю, забиваете молотком четыре арматурных прутка через отверстия доски в землю. Шаблон для сгибания рамок готов. Само сгибание арматуры по рамке удобней производить трубой. Для такой рамки арматурные заготовки должны быть около 600 мм длиной.

Рабочая арматура армопояса

Рабочая арматура представляет из себя толстую ребристую проволоку диаметром от 10мм, лучше 12 мм. Рабочее армирование в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть непрерывным(кольцевым), и проходить над всеми несущими стенами. Если в здании очень длинные проемы, то места армопояса над проемами нужно усилить дополнительным нижним прутком арматуры.

Рабочая арматура должна быть внутри рамки, и привязывается к рамкам обычной вязальной проволокой, сварка здесь не нужна.

  1. Высоту армопояса делают от 200 до 300 мм.
  2. Расстояние между рамками должно составлять от 200 до 400мм.
  3. Нахлест арматурных прутков должен составлять 500 мм.
  4. Для меньшего расхода арматуры лучше использовать более длинные прутья, чтобы уменьшить количество нахлестов.
  5. Не забывайте о защитном слое бетона, который должен составлять 40 мм со всех сторон.

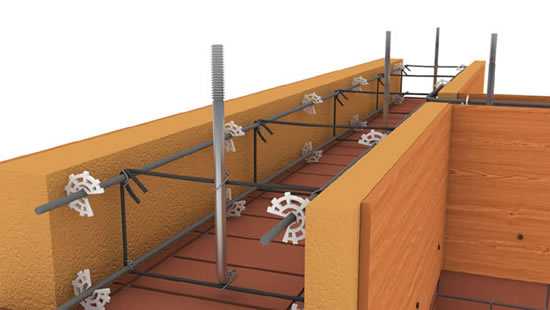

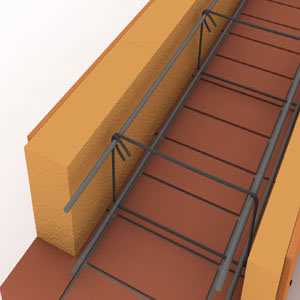

На углах обязательно загибайте рабочую арматуру и применяйте дополнительные арматурные хомуты, смотрите схему снизу. Загиб арматуры удобно выполнять при помощи длинной трубы.

Схемы армирования армопояса



Схема армопояса под мауэрлат

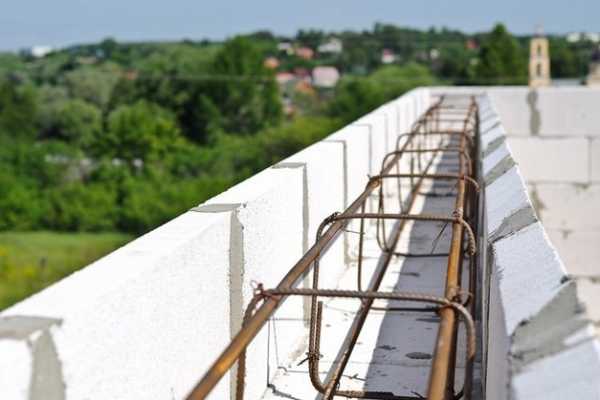

Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.

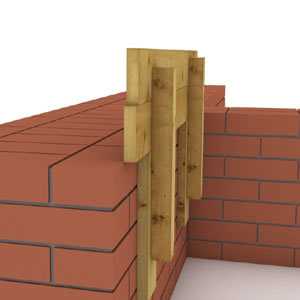

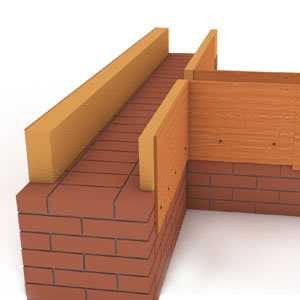

Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона. Особое внимание уделите выравниванию опалубки по всем плоскостям.

Для армопояса рекомендуется применять густой бетон марки М300, с последующим уплотнением вибратором. Заливка должна производится непрерывно, за один раз.

Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

Очень советуем посмотреть видеоролик от самостройщика Константина, который в данной серии занимается армопоясом, приятного просмотра.


ПОХОЖИЕ СТАТЬИ:




stroy-gazobeton.ru
