Несущая способность профлиста: таблица нагрузок

Профлист считается прекрасным выбором для создания покрытия на крыше любого строения. Он имеет хорошую прочность и надежность, а также обладает долгим сроком службы. Материал считается универсальным и востребованным на рынке. За счет легкости монтажа часто его установка выполняется непосредственными владельцами сооружений. Из-за многослойного покрытия, листы отличаются хорошей стойкостью перед коррозией. Другим важным параметром считается прекрасная несущая способность профлиста, поэтому он без сложностей выдерживает даже серьезные и постоянные нагрузки.

Чем важна несущая способность?

Важно! Она представлена значимым параметром кровельного материала, так как она показывает, какая максимальная нагрузка может воздействовать на покрытие или отдельные листы, а при этом не будут элементы деформированы или разрушены.

При расчете этого показателя для кровельных материалов исчисление ведется в кг/1 кв. м.

Во время расчетов возникают определенные сложности. Дело в том, что определить нагрузку на стену достаточно просто, но оценить этот показатель в отношении кровельного покрытия намного сложней, так как покрытие располагается сверху дома. Поэтому при расчетах учитываются некоторые факторы воздействия на кровлю:

• собственный вес покрытия, для чего надо изучить сопроводительную документацию к профнастилу, после чего масса одного листа умножается на количество элементов, используемых на крыше;
• вес мусора, который обычно скапливается на поверхности осенью;
• учитывается максимальное количество воды, которое может удерживаться на крыше, а также рассчитывается воздействие даже самого сильного ливня;
• предполагается, сколько снега может находиться на покрытии, а также каким весом при этом он будет обладать;
• дополнительно учитывается воздействие ветра, причем оно зависит от того, в каких климатических условиях построен сам дом.

Важно! Все вышеуказанные воздействия учитываются еще на этапе формирования проекта будущей крыши и кровельного покрытия.

Если неправильно будет рассчитана несущая способность крыши, то это приведет к тому, что может разрушаться покрытие. Если выбираются не слишком прочные материалы для кровли, к которым относится рубероид или черепица, то они укладываются исключительно на сплошную обрешетку, создаваемую из прочной древесины.

Несущая способность профнастила считается достаточно высокой, но даже при значительной прочности стального материала, важно грамотно заранее рассчитывать этот показатель, что позволит выбрать правильные размеры и параметры обрешетки.

Правила расчета нагрузки на кровлю из профлиста

Правильное проектирование любого дома предполагает формирование наклонной крыши, что позволяет предотвратить оседание на ней воды или мусора. Поэтому при расчете несущей способности профлиста учитывается только воздействие ветра, непосредственный вес материала и возможного количества снега.

Для расчета учитываются некоторые особенности:

• Масса профлиста зависит от его удельного веса на 1 кв. м. Данная информация содержится в документации к покупаемому материалу, а также можно ознакомиться с ГОСТом или справочником. Во время расчета непременно учитывается, что укладка профнастила производится внахлест.
• Нагрузка от ветра и снега зависит от того, каким уклоном обладает сама крыша, а также в каком регионе осуществляется процедура возведения дома. За счет угла ската можно выяснить, какими надо пользоваться поправочными коэффициентами, чтобы определить, как распределяется вес снега по всей имеющейся поверхности. Дополнительно решается, каким аэродинамическим сопротивлением ветру обладает крыша.
• Вышеуказанные три нагрузки складываются. На основе полученного показателя, а также с учетом схемы расположения листов профнастила, выбирается профлист, обладающий нужным показателем несущей способности.

Важно! Несущая способность профнастила должна быть немного больше полученного при расчетах значения, чтобы в случае увеличения нагрузки по каким-либо причинам, покрытие все равно легко справлялось с поставленными задачами.

Кроме самостоятельных расчетов можно пользоваться стандартными показателями, являющимися усредненными. Они рассчитываются для стандартных крыш с одним, двумя, тремя или четырьмя пролетами. Но если крыша на доме обладает какими-либо специфическими размерами или параметрами, то придется все равно осуществлять собственные расчеты. Схема опирания выглядит следующим образом.

Исходя из схемы опирания профилированного листа определяется нагрузка на 1м2. Данные показатели приведены в таблице ниже.

После проведения расчетов выбирается несущий профнастил, имеющие нужные параметры. Нередко сталкиваются владельцы недвижимости с невозможностью приобрести подходящий материал, а в этом случае единственным правильным решением будет изменение конструкции обрешетки, на которую осуществляется укладка материала.

Видео по теме:

Какой несущей способностью обладают разные виды профнастила?

Профилированный лист считается намного более прочным материалом по сравнению с листами, обладающими ровными поверхностями. Это обусловлено наличием многочисленных волн, высота которых значительно отличается в разных марках профнастила. Формируются эти волны за счет специфической механической обработки стандартного стального листа.

Несущая способность профлиста будет различной в разных марках этого материала. Они дополнительно отличаются прочностью и другими параметрами, поэтому предварительно оцениваются все характеристики:

• наиболее прочными считаются листы с обозначением Н, которые дополнительно имеют высокую несущую способность, поэтому они прекрасно справляются даже с самыми серьезными и постоянными нагрузками;
• средний показатель имеется у изделий, которые предназначены для формирования стеновых конструкций или настилов, поэтому они обладают обозначением НС;
• листы, используемые исключительно для стеновых покрытий и обладающие обозначением С, имеют самую невысокую несущую способность, так как и волны у них отличаются незначительной высотой.

Важно! От выбранного типа профлиста дополнительно зависит форма листа, его размеры и необходимое количество элементов для конкретного основания.

Чем меньше расстояние между волнами у листа, тем более прочным и надежным он является. Волны должны быть высокими и сложными по форме, а только в этом случае можно говорить о том, что такой несущий профнастил прекрасно подходит для создания надежного и долговечного покрытия на любой крыше.

В каких областях применяется данный материал?

Профнастил, обладающий прекрасным показателем несущей способности, считается наиболее востребованным среди всех разновидностей. Это обеспечено наличием у него не только многочисленных положительных параметров и высокой прочности, но и универсальностью, так как он может применяться действительно в разных сферах строительства.

Важно! Качественный несущий профлист не только отличается хорошей прочностью, но и сам имеет не слишком высокую массу, поэтому пользоваться им можно в разных направлениях.

Наиболее часто этот материал применяется для:

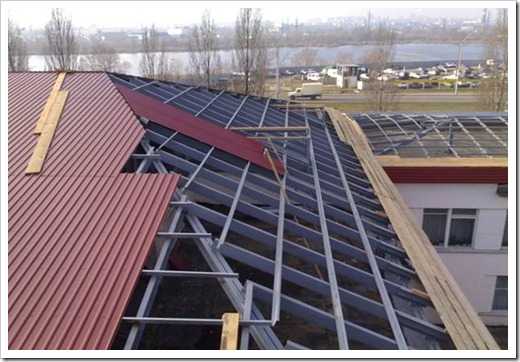

• формирование кровельного покрытия, причем при наличии умений воспользоваться им можно даже на самых сложных и криволинейных формах крыши, а шаг обрешетки может достигать трех или больше метров;
• установка несъемной опалубки, причем качественный профлист, предназначенный для создания перекрытий, прекрасно без деформаций и разрушений выдерживает вес от бетонного состава или каркаса, а также используется в качестве листовой арматуры;

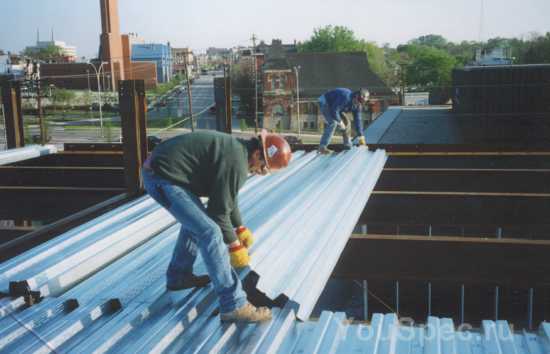

• формирование композитных перекрытий между этажами, а также организация диафрагм жесткости сооружений, обладающих несущим каркасом из металла;
• создание стеновых ограждений для различных построек, причем они могут быть утепленными или холодными, а также сами строения могут предназначаться для разнообразных целей;
• монтаж забора из металла, причем он прекрасно смотрится как на частном участке, так и рядом с промышленным объектом;
• эффективное применение в промышленном строительстве.

Важно! Использование качественного металлического профлиста, отличающегося прекрасной несущей способностью, дает возможность осуществить все работы за короткий промежуток времени и не тратить на этот процесс слишком много средств.

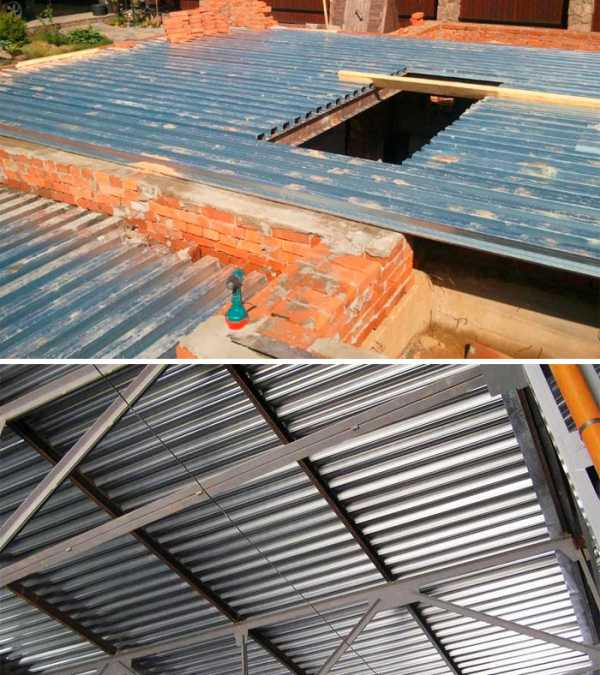

За счет хороших качеств материала, он нередко используется при создании перекрытий между этажами, на которые планируются действительно высокие и постоянные эксплуатационные нагрузки. Другим неоспоримым плюсом материала является его приемлемая цена.

Таким образом, профлист может обладать разной несущей способностью в зависимости от марки, формы и высоты волны, а также других параметров. Он считается легким и прочным, доступным и привлекательным, а также стойким перед разными внешними факторами. Профлист с высоким показателем несущей способности считается универсальным, так как может использоваться в разных областях.

Посмотрите еще статьи:

kryshagid.ru

Несущая способность профлиста – таблица и правила выбора материала по ней + Видео

Несущая способность профлиста гораздо важнее всех остальных его свойств и именно она определила универсальность и большую востребованность этого строительного материала. Его привлекательный внешний вид, простота монтажа, коррозионная стойкость и прочие достоинства являются лишь полезным дополнением. Если бы у профлиста была меньшая, чем есть, несущая способность, он не нашел столь широкое применение.

1 Несущая способность кровельных материалов – чем она важна?

Несущая способность – очень важный параметр материалов, применяемых для строительства. Эта характеристика количественно отражает какую максимальную нагрузку способна выдержать та либо иная конструкция в целом и каждый ее элемент в отдельности без разрушения и/или деформации. Для кровельных материалов ее обычно исчисляют в весе на единицу площади (кг/м²).

Какие нагрузки будет испытывать, например, стена здания, понятно всем. Во всяком случае основную из них назовет даже ребенок. Это вес всех опирающихся на стену конструкций. Но какие нагрузки может испытывать крыша, ведь она сверху?

Крыша из профлистов

Рекомендуем ознакомиться

Однако кровля тоже испытывает нагрузки: от собственного и веса скопившихся мусора, воды, снега, а также ветра.

Все эти воздействия надо учитывать при проектировании крыши и непосредственно самой кровли. При выборе заведомо непрочных или материалов с маленькими размерами (рубероид, черепица и подобных) вопрос решается установкой частой либо сплошной обрешетки. Правда, она должна быть выполнена из стройматериалов с необходимой прочностью. При использовании профлиста нельзя полагаться на то, что он стальной, и выбирать этот материал, а также делать под него обрешетку наобум.

2 Как правильно рассчитать нагрузку на профлист и выбрать его

Чтобы избежать скапливания мусора и воды, крыши делают наклонными. Поэтому при расчете нагрузки на профлист учитывают только его собственный и вес снега на 1 м², а также силу воздействия ветра на единицу площади. За массу профилированного листа берут его удельный (1 м²) вес (можно найти в ГОСТе на этот материал либо справочниках) с учетом нахлестов при монтаже.

Снеговую и ветровую нагрузку рассчитывают с учетом угла наклона крыши и региона местонахождения постройки. Угол ската крыши определит поправочные коэффициенты на распределение веса снега по поверхности кровли и аэродинамического сопротивления установленного под наклоном профлиста ветру.

Все три вычисленные нагрузки суммируются. На основании полученной величины и предполагаемой схемы опирания кровельного материала выбирают профлист с несущей способностью, превышающей вычисленное суммарное усилие на него.

Наиболее часто используемые схемы опирания профнастила

Несущая способность профилированных листов, приведенная в таблице ниже и используемая при проектировании и прочих инженерных вычислениях, была рассчитана для стандартных схем опирания: одно-, двух-, трех- и четырехпролетной. Кроме того, при этом было принято, что в зависимости от схемы ширина опор должна составлять:

• для однопролетной укладки профлиста – не меньше 40 мм;
• для остальных способов – внутренних опор не менее 70 мм, а внешних не меньше 40 мм.

Если нет возможности найти или приобрести профлист с нужной для имеющейся либо предполагаемой схемы опирания несущей способностью, то необходимо изменить конструкцию обрешетки. То есть надо привести ее в соответствие с нагрузочной способностью кровельного материала.

3 Несущая способность профлистов различных типов

Профилированный гораздо прочнее обычного ровного листа именно за счет своих волн определенного профиля. Их получают в результате механической обработки того же обычного ровного листа.

У профлистов разных типов неодинаковые прочность и несущая способность. Самые высокие эти показатели у материала, предназначенного для настилания покрытий (обозначается Н), средние – у изделий для стеновых ограждения и настила (НС), а наименьшие – у листов для стен (С). И это тоже обусловлено профилем их волн. Форма, размеры и количество последних отличаются в зависимости от типа профлиста. Чем прочнее материал, тем ближе у него расположены соседние волны, сами они выше и у них сложнее форма, что обеспечивает дополнительную жесткость изделия.

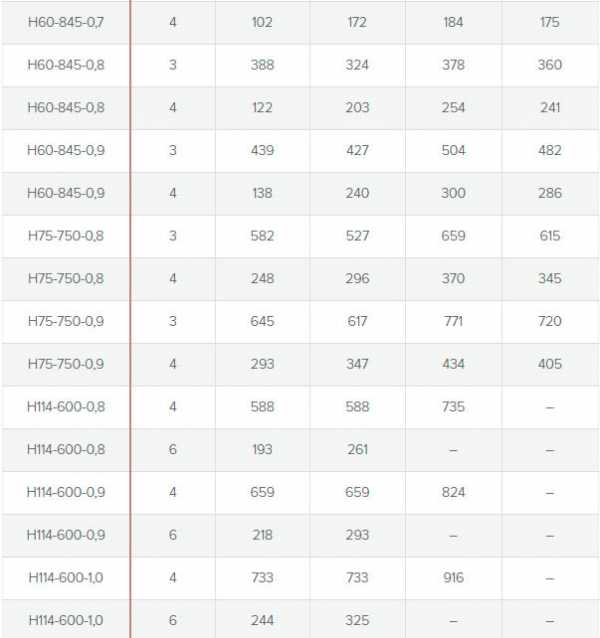

Таблица. Предельные нагрузки (равномерно распределенные) на профлист

Тип профиля	Пролет, м	Нагрузка при расчетной схеме опирания №, кг/м2
		1	2	3	4
С8-1150-0,55	1	76	189	146	214
С8-1150-0,55	1,25	39	97	75	80
С8-1150-0,7	1	93	232	179	262
С8-1150-0,7	1,25	47	119	91	98
С20-1100-0,55	1,5	84	211	163	174
С20-1100-0,55	2	36	89	69	73
С20-1100-0,7	1,5	118	295	227	243
С20-1100-0,7	2	50	124	96	103
С21-1000-0,5	1,5	143	270	275	295
С21-1000-0,5	2	60	151	116	125
С21-1000-0,7	1,5	210	453	405	434
С21-1000-0,7	2	89	222	171	183
HC35-1000-0,55	1,5	432	247	282	271
HC35-1000-0,55	3	54	124	104	111
HC35-1000-0,7	1,5	549	493	560	537
HC35-1000-0,7	3	68	172	133	142
H57-750-0,7	3	290	262	309	295
H57-750-0,7	4	91	170	199	190
H57-750-0,8	3	337	365	426	409
H57-750-0,8	4	106	205	526	245
H60-845-0,7	3	323	230	269	257
H60-845-0,7	4	102	172	184	175
H60-845-0,8	3	388	324	378	360
H60-845-0,8	4	122	203	254	241
H60-845-0,9	3	439	427	504	482
H60-845-0,9	4	138	240	300	286
H75-750-0,8	3	582	527	659	615
H75-750-0,8	4	248	296	370	345
H75-750-0,9	3	645	617	771	720
H75-750-0,9	4	293	347	434	405
h214-600-0,8	4	588	588	735	–
h214-600-0,8	6	193	261	–	–
h214-600-0,9	4	659	659	824	–
h214-600-0,9	6	218	293	–	–
h214-600-1,0	4	733	733	916	–
h214-600-1,0	6	244	325	–	–

tutmet.ru

Несущая способность профлиста: таблица

23 декабря 2015

Просмотров: 4410

Несущая способность профлиста является первостепенной характеристикой материала. Так как он используется в строительной сфере, то его несущая способность характеризует возможную нагрузку всей конструкции. Если раньше увеличение прочностных качеств профнастила получалось за счет толщины поверхности, то теперь материалоемкость снизилась, но прочность и надежность продукции не пострадали.

Структура профлиста.

Сегодня существует огромное количество видов профнастила. У каждой разновидности материала есть свое специфическое применение. Одним из самых востребованных в современной строительной индустрии стал несущий профилированный лист. Его область применения достаточно широка.

При монтаже кровли часто используют несущий профнастил для устройства перекрытий.

Если вы обращали внимание, то многочисленные торговые центры, крупные промышленные цеха и склады имеют в своей конструкции перекрытия из мощных волнообразных листов — это и есть профнастил. Он производится из кровельной стали рулонного или листового типа. Ее обрабатывают на специализированных станках. После прохождения обработки плоская поверхность становится гофрированной (иногда волнообразной).

Несущая способность

Виды профлиста и его назначение.

Что касается несущей способности профнастила, ее показатель много выше, нежели у листовой стали с такой же толщиной. Так, увеличение высоты волны листа будет способствовать увеличению несущей способности материала.

К примеру, максимальная нагрузка профнастила (С10-1200-0,6) на 1 кв. м. при шаге 1 м., будет равна 86 кг. Профлист НС44-1000-0,7 при расстоянии в 3,5 м. выдержит нагрузку 182 кг на 1м2. Показатели очень существенные.

Вес листового профиля и его высокий уровень надежности дают возможность использовать материал для универсальных задач.

Вернуться к оглавлению

Сфера применения профнастила

В настоящее время профлист является незаменимым материалом для различных строительных мероприятий:

1. Профнастил нашел свое применение как покрытие для кровель в любом типе строительства, от частного до промышленного. Крыши, выложенные профлистом, отличаются уникальными свойствами, такими как высокая прочность и надежность, приятный внешний вид и долговечность. Средний период эксплуатации — 50 лет.
2. Устройство несъемной опалубки — это процесс, в котором непременно используется несущий профлист.
3. Устройство перекрытий в любых сооружениях предполагает обязательное использование профнастила.
4. Профлисты нашли свое применение в качестве материла для устройства перекрытий между этажами.
5. Его используют и как материал для устройства стеновых ограждений в различных зданиях и сооружениях.
6. Кроме того, профлист — это лучший вариант для создания оградительной конструкции в частном или промышленном секторе строительства.

Схема монтажа профлиста на крышу.

Несущий профнастил имеет такой широкий спектр применения, потому что позволяет минимизировать общее время на возведения объекта любой сложности.

Известно, что несущая способность профнастила есть нагрузка, при которой материал не теряет прочности своих элементов.

Сегодня специалисты используют различные схемы расчетов: одно -, двух-, трех- и четырехпролетную.

Помимо этого, в обязательный расчет несущей способности входит параметр ширины конструкции в месте соприкосновения с листом. Этот показатель должен быть не менее 40 мм.

Вернуться к оглавлению

Расчет несущей способности

Существует специальная таблица расчетов с предельно допустимыми нагрузками для несущих профлистов.

Для расчета несущей способности используется методика, с помощью которой осуществляется выбор марки профлиста.

Рисунок 1. Расчет несущей способности профлиста.

Четкий расчет несущей способности дает возможность выбрать необходимый по всем параметрам материал.

Пример. У объекта двускатная крыша, угол наклона которой равен 35 градусов. Проецируя скат на горизонтальную поверхность, выходит, что показатель будет равен 6 м.

Если суммировать общую степень нагрузки профлиста, то она включает в себя не только массу кровельного материала, но и интенсивность климатических нагрузок (ветер, метель, снег и т.п.).

Чтобы выяснить вес профилированного листа, необходимо узнать общую площадь кровли, включая нахлесты (на 1кв. м. — 8,6 кг).

Чтобы рассчитать снеговую нагрузку, необходимо учесть тип района, в котором ведется строительство.

Вернуться к оглавлению

Профнастил в таблице

С помощью таблицы 1 (рис. 1) удается рассчитать несущую способность профилированного листа и определить тип материала.

Рисунок 2. Соотношение степени несущей способности профлиста согласно марке материала и количеству пролетов.

Что касается веса профлиста, эта характеристика очень важна.

Нужно не только произвести расчет транспортировки, но и убедиться, что сооружение сможет выдержать нагрузку, исходящую от самих листов.

Данная таблица содержит информацию весовой характеристики марок профлиста, которые наиболее востребованы покупателями.

Стоит учитывать, что профилированный лист может быть произведен из стали разного вида, а потому вес материала будет немного отличаться.

Важнейшей характеристикой профнастила является отличная способность выдерживать серьезные нагрузки. В таблице 2 (рис. 2) показано соотношение степени несущей способности профлиста согласно марке материала и количества пролетов.

Подбор необходимой марки профилированного листа не так сложен. Однако это позволит узнать, какую марку материала стоит выбрать для устройства прочного и долговечного перекрытия.

Вернуться к оглавлению

Преимущества профилированного листа

Профнастил имеет очевидные преимущества перед остальными материалам строительного назначения:

Инструменты для работы с профлистом.

1. Доступная стоимость.
2. Высокая устойчивость к пожару.
3. Минимальная масса материала. Это позволяет уменьшить расчетные нагрузки на основание и стены сооружения, что значительно уменьшает финансовые затраты на строительство.
4. Высокая устойчивость к коррозии.
5. Способность выдерживать значительные климатические нагрузки (ветер, снег).
6. Отличный внешний вид, прочность и долговечность в течение длительного времени — до 50 лет.
7. Широкий спектр цветов профилированного листа.
8. Простота транспортировки и монтажа круглогодично.

Сегодня можно выбрать профлист из алюцинка, полиэстера (есть виды с добавлением тефлона), пластизола, пурала.

Все виды покрытий профлиста обеспечивают разную защиту для стали от влияния окружающей среды и других воздействий (механических или химических). Это тоже может сказаться на себестоимости материала.

Грамотный выбор материала согласно нужным характеристикам и прямому назначению с учетом степени нагрузки позволит подобрать идеальный во всех отношениях профилированный лист.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

1pokryshe.ru

Расчет профнастила

Для экономии семейного бюджета, с целью получения как можно меньшего количества строительных отходов, вы должны уметь правильно рассчитывать требуемое количество профильного листа. Расчет профнастила зависит цели его использования.

Профильный лист (профнастил) еще называют гофрированным листом. Используется как материал для частного и промышленного строительства: ограждающие заборы, покрытие кровли, подвесные потолки, перекрытия, перегородки и т.д.

Расчет забора из профнастила.

Если вы решили использовать гофрированный лист для возведения ограждения, то расчет забора из профнастила требует измерения габаритных размеров ограждающей территории на плоскости (длина, ширина).
Специальные сайты по строительству предлагают онлайн-калькуляторы (специальные программы) для произведения расчета требуемого материала и его стоимости. Воспользовавшись такими программами, вы не только сэкономите время, но и получите точные данные по требуемому количеству строительного материала.

Для того, чтобы правильно рассчитать забор из профилированного листа вам необходимо знать не только габаритные размеры, но и параметры используемого профнастила. Как правило, гофрированный лист изготавливают стандартных размеров, но выбирая листы с разным количеством волн, или же с разной высотой профиля, в конечном результате вы получите различные расчеты по требуемому количеству материала.

Введя в онлайн-калькулятор требуемые единицы, вы получите не только точный расчет количества листов и их стоимость, но и необходимое количество лаг, столбов для крепежа листов профнастила, саморезов.

Расчет перекрытий по профнастилу.

Перекрытие по профнастилу имеет три вида конструкций: ребристое монолитное перекрытие с плитами; ребристое перекрытие с плитами и второстепенными балками; безбалочное сплошное перекрытие.
Перекрытие по профнастилу имеет следующий вид: на балки укладывают несущий профнастил ТП-85, крепят его специальными шурупами, далее укладывается арматура и заливается бетон. В этом случае профнастил выполняет функцию несъемной опалубки.

Для расчета перекрытия по профнастилу учитываются следующие параметры: шаг балок, вид профильного листа, упор листа на имеющееся количество балок, длину саморезов и шаг крепежа. Профнастил для перекрытия выбирают толщиной 0,9 мм (ТП-75, ТП-85). Длину рабочего листа рассчитывают таким образом, чтобы в будущем избежать возможного прогибания листа. В качестве крепежных элементов используют саморезы (32 мм), а в местах стыка используют бронебойные саморезы (25 мм). Крепеж производится в местах стыка листа профнастила и балки.
Для того, чтобы произвести более точный расчет монолитного перекрытия по профнастилу необходимо знать размеры сооружения, нагрузку на будущее перекрытие, создаваемую самим профнастилом.

Расчет профнастила на крышу.

В современном строительстве профнастил является наиболее популярным кровельным материалом. Чаще всего применяют данный материал для покрытия сооружений возведенных по каркасной технологии. При этом вы выигрываете в качестве сооружаемой конструкции и в конечной цене.
Расчет профнастила на крышу требует измерения следующих величин: количество скатов кровли, длина конструкции, длина здания, ширина здания, высота кровли, размеры свесов кровли и их количество, площадь отверстий для вентиляционных систем. Для более точных расчетов необходимо знать технические характеристики выбранного вами профильного листа.

Кроме всего этого, расчет кровли из профнастила требует знания технологии покрытия профильным листом. Необходимо предвидеть, что профильный лист укладывается внахлест вдоль и в поперек и учесть это при произведении расчетов необходимого количества строительного материала. Снова же, можно воспользоваться онлайн-калькулятором и получить более точный и подробный расчет.

Расчет плиты по профнастилу.

Для железобетонной плиты профилированный лист используется как внешняя арматура. Расчет плиты по профнастилу производится по прочности и деформации. Для расчета по прочности необходимо произвести проверку трех критериев: сцепление настила с бетонном (нормальное сечение), наклонное сечение, условия, обеспечивающие сцепление настила с бетонном.

Для расчета по возможной деформации нужны расчеты: на возможность образования трещин (наклонных и нормальных), на допустимый прогиб плиты.
Прочность плиты обеспечивается следующими параметрами: нулевое сопротивление растяжению бетона, равномерное распределения напряжения в настиле по высоте приравнено к сопротивлению листа профнастила с учетом коэффициента условий работы. Коэффициент условий работы зависит от наличия анкеров на опорах, технической характеристики используемого профнастила и его поверхности.

stroytovaroteka.radidomapro.ru

Несущая способность профлиста | Энциклопедия строительства YouSpec

Одним из важнейших качеств профилированных листов по праву являются их несущие характеристики. Именно несущая способность профлистов определяет, какую именно они способны выдержать нагрузку без деформации и разрушения.

Не менее важной является эта характеристика и при возведении из профлистов различных строений. Еще совсем недавно повышение несущих характеристик металла достигалось исключительно за счет увеличения их толщины. Однако с течением времени было доказано, что повышение несущих характеристик металлических листов возможно и без увеличения их материалоемкости.

Современный профилированный лист способен выдерживать достаточно интенсивные механические нагрузки без ущерба для своей целостности.

Формируется этот материал из листовой либо рулонной кровельной стали путем обработки ее на специально предназначенных для этого станках. В процессе изготовления плоская металлическая поверхность приобретает характерную волнистую либо гофрированную форму.

Несущая способность профлиста

Честно говоря, несущая характеристика профнастила намного выше, чем этот же параметр листового материала аналогичной толщины. При этом с увеличением высоты гофры либо волны прямо пропорционально увеличивается и несущая характеристика материала.

Например, максимально допустимая нагрузка на 1 м² стенового профлиста С10-1200-0,6, который уложен на опоры, установленные с шагом в 1 м, равняется 86 кг. Несущая же способность профлиста НС44-1000-0,7, уложенного на опоры, расстояние между элементами которых равняется 3, 5 м, уже достигает 182 кг на 1 м². Согласитесь, что это достаточно впечатляющие цифры.

Уникальное сочетание незначительного веса листов с высокой степенью надежности, прочности и долговечности позволяют применять профнастил для выполнения самых разных задач.

Сегодня несущий профнастил незаменим при решении многих строительных задач, начиная от изготовления опалубки и заканчивая возведением сооружений различного типа.

к оглавлению ^

Область применения профлистов

• Он используется в качестве кровельного покрытия в частном и промышленном строительстве. Такие крыши обладают отличными характеристиками, презентабельным внешним видом и длительным периодом эксплуатации, достигающим более 50 лет.

• Незаменим несущий профнастил и при формировании несъемной опалубки, так как он способен без ущерба для своей целостности выдерживать запредельные нагрузки в виде веса бетонного раствора.
• Благодаря своей высокой несущей способности, профнастил широко используется для перекрытий, обустраиваемых в строениях различного назначения.
• Профлисты используются для обустройства межэтажных перекрытий и диафрагм жесткости для различных зданий.

• Он незаменим при формировании стеновых оградительных конструкций для строений самого разного типа.
• Несущий профнастил используется для обустройства оградительных конструкций как в частном, так и промышленном строительстве.

В наши дни уникальные характеристики профнастила активно задействуют во всех отраслях жизнедеятельности человека, так как его использование позволяет не только сократить период возведения различных объектов, но и снизить материальные затраты на их строительство без ущерба для его надежности и прочности.

Как было сказано ранее, несущие способности профнастила характеризуются нагрузкой, которую он способен выдержать без повреждения его элементов. При расчете прочности профлиста применяется четыре схемы опирания листа: однопролетная, двухпролетная, трехпролетная и четырехпролетная.

Также при этом обязательно учитывается то, что ширина опорной конструкции в области соприкосновения ее с поверхностью профлиста должна равняться как минимум 40 мм.

к оглавлению ^

Расчет несущей способности профлиста

Существует специальная таблица, в которой указаны предельно допустимые равномерно распределенные нагрузки для определенных марок стеновых и несущих профлистов.

Также существует специальная методика расчета необходимой несущей прочности материала, на которой основывается выбор марки профилированного листа.

Только точный расчет несущих характеристик профлиста позволит правильно подобрать этот материал.
Например, если у нас строение обустроено двускатной крышей с углом наклона кровельных скатов 35 градусов, то в этом случае проекция его ската на горизонтальную поверхность будет равняться 6 м.

Начнем с того, что общая величина нагрузки, которую будет испытывать профнастил, состоит из интенсивности ветровых и снежных нагрузок и собственного веса кровельного покрытия.

Вес профлиста можно узнать, если известна общая площадь кровли с обязательным учетом размеров нахлестов на основании того, что 8,6 кг покрытия приходятся на его 1 м².

Расчет снеговой нагрузки производится на основании определения месторасположения строительства. В том случае, если дом возводится в Москве или ее пригороде, то необходимо помнить о том, что эта область относится к III снеговому району, в котором снежные нагрузки равняются 180 кг на 1 м².

С учетом угла наклона кровельных скатов интенсивность снеговой нагрузки можно высчитать следующим образом: 180 х (60–35)/(60–25). В результате мы получим 128 кг на 1 м², при этом принятый угол наклона скотов равняется 35 градусам.
После этого переходим к высчитыванию ветровых нагрузок.

Если учесть, что Москва и ее пригород входит в I ветровой район, в котором это параметр достигает 32 кг на 1 м², то при учете угла наклона кровельных скатов коэффициент аэродинамического сопротивления листов должен равняться примерно 0,3. Из этого следует, что ветровые нагрузки можно узнать, если 32 х 0,3. В результате мы получим 9,6 кг на 1 м².

Затем нам необходимо будет рассчитать общую нагрузку на профлист, которая будет равняться 8,6 + 128,6 + 9,6. В итоге мы получим 146,8 кг на 1 м².

После получения этих данных с учетом длины кровельного ската и размера шага между элементами обрешетки мы можем приступать к подбору по таблице несущих способностей профнастила. Основываясь на полученных размерах величины нагрузки на кровельное покрытие и данных, указанных в таблице, для возводимого нами строения идеально подойдет С21-100-0,6, максимально допустимая нагрузка для которого равняется 195 кг на 1 м².

Как видите, подобрать необходимую марку материала не так уж и сложно, как это может показаться на первый взгляд. Также при помощи нехитрых расчетов можно легко узнать, какой именно необходимо использовать профнастил для перекрытий.

Это тоже интересно:



youspec.ru

Перекрытие по профлисту: расчет и преимущества

Технология перекрытия по профнастилу сегодня стала одной из самых популярных и востребованных. Связано это с тем, что материал имеет множество достоинств и преимуществ по сравнению с другими. Например, с профильными листами весьма просто работать, они легче, чем другие конструкции, долговечны, их можно применять в любой строительной области – для крыши, возведения забора, гаража, в качестве межэтажного перекрытия. Хотите узнать о том, как профнастил может применяться в перекрытии, а также, как его соорудить собственными усилиями? Читайте!

Бетонное перекрытие по профнастилу не обходится без заливки и применения опалубок. Монолитное перекрытие по профнастилу дает возможность за кратчайшие сроки возвести потолок, при этом не требуются никакие дополнительные работы по отделке или доработке.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Перекрытие, сделанное из профнастила, имеет массу преимуществ: оно прочное, долговечное и не поддается влиянию извне

Перекрытие по профлисту зависит от профилей, которые обеспечивают ребристость сечениям. А это повысит надежность перекрытия по профлисту и сооружения в целом. Что касается финансовых расходов, то они также сокращаются, что делает стройку экономной.

Перекрытие по профнастилу выполняет функции несъемной опалубки, на которую заливается бетонная смесь. Опорами в этом случае служат металлические каркасы. Основа такого каркаса – колонны и балки.

Межэтажное перекрытие из профнастила создает нагрузки на каркасы, а вот нагрузки на стены – снижает. При этом вы можете утеплить стены пеноблоком или газобетоном. Межэтажные перекрытия по профлисту имеют неоспоримое преимущество. Если вы строите массивное здание, то фундамент используется ленточный, а это – большие расходы на стройматериалы. А вот при использовании профнастила идеальным вариантом будет колонный фундамент, что сэкономит не только деньги, но и время строительства.

Запомните! Колонный фундамент выдерживает нагрузки только по своим сторонам. Поэтому каждый оголовок заливают ростверком.

Профнастил и его преимущества

Профлисты имеют целый ряд преимуществ, которые и сделали его столь популярным в строительной сфере. К ним относятся:

1. Универсальность. Как уже отмечалось, профилированные листы используются в самых разнообразных сферах строительства в качестве кровельного, облицовочного материала, в качестве заборов и так далее.
2. Антикоррозийная стойкость. Каждый лист при изготовлении покрывается специальным антикоррозийным раствором, который увеличивает срок службы материала до 30 и более лет.
3. Легкость. Вес профилированного листа составляет максимум 8 кг, что существенно снижает нагрузку на несущую конструкцию.
4. Поперечная и механическая прочность. Профнастил выдерживает очень большой вес, особенно это актуально при сооружении крыши.
5. Технологичность при эксплуатации. Материал легко обрабатывать, он легок при монтаже.
6. Приемлемая цена. Стоимость профнастила очень демократичная, он – один из самых дешевых строительных материалов.
7. Удобная транспортировка и хранение. Вам не составит труда самостоятельно перевезти профнастил из магазина на стройку. Ведь он не тяжелый. Хранить профнастил можно в упаковке в течение двух недель, а со вскрытой упаковкой срок вообще не ограничивается.
8. Пожаробезопасный и экологически чистый материал. Не горит и не выделяет вредные вещества или запахи.
9. Эстетичный вид. Вы можете выбрать профилированный листы любого размера и цвета, что позволить гармонично включить его в ваш экстерьер.
10. Стойкость. Материал является устойчивым к различным погодным условиям, не боится ни солнца, ни дождя, ни снега. Кроме того профнастил устойчив к кислотным и щелочным воздействия. На его поверхности никогда нельзя встретить мох или лишайники, как это часто случается с другими перекрытиями.

Монтаж перекрытия по профлисту

Чтобы сооружение на профлистах прослужило вам как можно дольше, следует выполнять рекомендации перекрытия по профнастилу.

Монтажные работы следует начинать с подсчета материала и подробного чертежа

Во-первых, перед началом работы обязательно произведите расчет перекрытия. В процессе такого расчета особое значение имеют точнейшие (до миллиметра) размеры здания. Кроме того, следует учитывать нагрузки, которые будут созданы перекрытием по профлисту.

В качестве колонн по перекрытию выступают металлические трубы с круглым или квадратным сечением. А вот для балок используются двутавровые балки и швеллера из металла.

Профнастил для перекрытий нужно подбирать очень внимательно. В зависимости от его вида выбираются шаги укладок балок и их приемлемое сечение. Если проще, то меньший шаг требуется для металлопрофилей с большей высотой. А вообще, чтобы как можно точнее рассчитать межбалковый шаг, проконсультируйтесь с производителей профнастила или его представителем в своем городе.

Чтобы понять, как правильно делать расчеты, приведем конкретный пример. Допустим, укладочный шаг между балками равняется трем метрам. Вы приобрели профнастил с маркировкой ТП-75 и толщиной листа 0.9 мм. Чтобы определить нужную длину профнастила, следует учесть его опору на три балки (а не на две, как принято). Это будет препятствовать прогибанию листов.

Крепить листы к балкам предпочтительнее саморезами на 32 мм (т. н. бронебойными). Такие крепления имеют усиленный бур, который создаст швеллера без применения дрели. Крепления делаются по стыку профлиста и балки. Так, если вы делаете укладку листа на три балки, он должен прикрепляться к ним в трех местах, на две балки – в двух и так далее.

Далее листы нужно закрепить по их стыкам, использовать для этой цели можно те же бронебойные саморезы, но немного короче, например, на 25 мм. При этом они вкручиваются на расстоянии 40 см друг от друга.

На этом процесс опалубки завершается и начинается армирование перекрытия по профлисту. Армирование позволит усилить один материал при помощи другого, более прочного. Так, профнастил армируется проволокой . Такой каркас, расположенный внутри конструкции, даст возможность бетону выдержать нагрузки. Объемная структура создается продольными прутьями (толщина 12 мм). Они укладываются по каналам профлистов. Каркасные элементы соединяются стальными проволоками (реже – при помощи сварки).

Перед бетонированием следует произвести армирование конструкции, это сделает ее еще более прочной

После армирования можно смело укладывать бетон. Толщина заливки обычно не превышает 8 см. Выбирать лучше бетон марки М-25 (он же – М-350). Однако перед тем, как заняться заливкой, следует подготовить профнастил – установить под него палки, чтобы избежать проседания под тяжестью бетона. Такие опоры убираются сразу после высыхания бетонной смеси.

Совет: бетонирование лучше осуществлять за один раз. Но если площадь слишком большая и вы не уверены, что за день справитесь, тогда лучше заливать по пролету.

Период высыхания напрямую зависит от погодных условий. При условии теплой погоды этот процесс займет около 10 суток (при этом, если на улице слишком жарко, следует постоянно смачивать бетон). Если же вы занимаетесь стройкой зимой, то процесс растягивается до 4-х недель.

Чертежи перекрытия по профлисту

Перекрытие по профлисту, не смотря на свою универсальность, все-таки имеет некоторые риски и нюансы. Так, во время работы вы можете рисковать перерасходом материалов, их недостаточной прочностью и устойчивостью, особенно если поспешите или захотите сэкономить, нарушив технологический процесс. Кроме того, во время работы с профлистом могут быть нарушены строительные сроки, а также не исключены убытки из-за вышеперечисленных причин.

Если вы хотите, чтобы плита перекрытия прослужила вам максимально долго, не игнорируйте теоретическую часть работы, во время которой выбираются материалы для будущей конструкции, подбираются листы с учетом их вида и толщины, выбираются арматурные сечения.

Порой такие теоретические расчеты выполнить весьма сложно самостоятельно, особенно, если вы не являетесь специалистом в области строительства. В этом случае лучше обратиться за помощью к профессионалу, который поможет вам в составлении плана и чертежа.

Не забывайте, что несущий профнастил для перекрытий не стерпит ни одной ошибки. Если неправильно спланировать перекрытие по профлисту, все здание может оказаться непригодным. Не допускайте ошибок, лучше по нескольку раз пересчитывайте и учитывайте любые мелочи.

profnastil-profi.ru

расчет монолитного перекрытия по профлисту.

Профлист представляет собой один из тех материалов, который пользуется огромным спросом при проведении кровельных работ. Материал настолько популярен своими качествами, что его с успехом применяют для устройства заборов.

 Ценовая политика профлиста позволяет закупать его не только строительным организациям, но и частным лицам. Единственным условием перед началом работ является проведение необходимых подсчетов по количеству листов и крепежных элементов.

Расчет монолитного перекрытия по профлисту.

В первую очередь должен иметься грамотный проект – гарант безопасности эксплуатации строящегося объекта. В дополнение к нему, как правило, составляются все необходимые расчеты.

По своим особенностям устройства монолитные перекрытия бывают нескольких видов:

• ребристые конструкции с плитами
• ребристые перекрытия с плитами, имеющими балки второстепенного значения;
• конструкции, не имеющие балок.

В готовом виде такая конструкция выглядит следующим образом: на несущие балки укладывается профлист, по его волне – арматурный прут, крепится анкер в виде стержня и укладывается армированная сетка. Подготовленная таким образом конструкция может заполняться бетоном.

Для выполнения расчетов возьмем простой пример.

Расстояние между балками – три метра,используемый профнастил – ТП-75, толщиной 0,9 мм. Во избежание прогибов, рекомендуем укладывать его не более чем на три балки. Исходя из этого решения, определяем необходимую длину листа с учетом нахлестов.

Всю конструкцию в местах стыков балок и листов крепим саморезами через каждые 40 см. Бетон просчитывается, исходя из предполагаемых нагрузок на наше перекрытие.

Расчет профлиста на забор.

Будем устанавливать забор из профлистов по фундаментному основанию. В качестве опорных столбиков используем стальную трубу квадратной формы.

Выполняем разметку участка. На углах предполагаемого ограждения отмечаем установку столбов. Учитываем два столба для ворот и один – для калитки.

Замеряем участки между угловыми столбами и делим их на пролеты. Рекомендованная длина пролета должна быть не более 2 м. Это самый оптимальный вариант для парусности профлиста.

Общее количество необходимых столбов мы получили. Определяем длину трубы на один столб с учетом того, что часть ее будет скрыта в земле и фундаменте. Общепринятый размер такого столбика – 3 м. Общее количество столбиков умножаем на три – вот ваша необходимая длина труб в метрах погонных.

Длина лаг определяется просто. Длину забора умножаем на 2 или 3 (сколько рядов лаг планируете) – вот вам необходимое значение. По секрету – делайте три ряда. Это придаст устойчивость вашему забору.

Считаем профлисты. Длину забора делим на рабочий размер листа. Важно – рабочий размер на одну волну меньше линейного. Одна волна – это нахлест листа на лист.

Добавляем еще на калитку и ворота. Получилось общее количество профлистов.

Расчет профлиста на крышу.

Здесь все зависит от сложности вашей крыши. Количество скатов, врезок – все влияет на результат. Проще всего не вдаваться вразного рода формулы, а высчитывать все самостоятельно.

Для начала необходимы размеры предполагаемой крыши. Односкатный вариант для хозяйственных построек – простой пример. Площадь такой кровли делим на площадь листа (размер листа берем рабочий, с учетом нахлестов). Вот и нужное количество.

Смотрите также:

Полезные советы о технических характеристиках профлиста

Устройство перекрытия профлиста – интересная информация тут http://urokremonta.ru/proflist/tehnologiya-ustroystva-krovli-iz-proflista.html

Двухскатный вариант – применяем такой же подход в расчетах, и полученное значение умножаем на два. Добавляем небольшой запас на слуховые окна и отходы при работе. Крепим саморезами с шагом не менее 40 см.
