Простеночная панель
Cтраница 1
Простеночные панели ( схемы 1 и 3), высотой на 2 этажа требуют значительного расхода стали, для того чтобы обеспечить им необходимую прочность от усилий, возникающих при транспортировании их на заводе и в пути на стройку. [2]
Простеночные панели ( на чертеже не показаны) имеют наружную асбестоцементную облицовку по деревянному каркасу, внутреннюю облицовку из древесностружечных плит и утеплитель — минераловат-ные плиты на фенольной связке. [3]
В парапетных, перемычечных, подоконных и простеночных панелях в утеплитель закладывается антисептированная рейка площадью сечения 130 X X 60 мм, используемая для крепления примыкающих конструкций. [4]
В каркасных зданиях применяются простеночные панели
Наружные панельные стены состоят из поясных и простеночных панелей. Низ поясной панели всегда располагается на 0 6 м ниже уровня чистого пола примыкающего к ней перекрытия. В серии ИИ-04 разработаны конструкции панелей наружных стен, которые навешиваются на пристенные плиты перекрытий. [7]
Наружные панельные стены выполняются в системе полосовой разрезки из поясных и простеночных панелей. Низ поясной панели всегда располагается на 0 6 м ниже, а верх, исходя из освещенности рабочего места, желательно расположить на 0 9 ы выше уровня чистого пола примыкающего к ней перекрытия. Они могут быть установлены против колонн и в середине шага. Возможно применение других типов окопных заполнений, рассчитанных на ленточное остекление. [8]
Оконные блоки крепятся деревянными пробками, заложенными в боковые грани простеночных панелей, или накладными деталями, привариваемыми к колоннам, панелям и другим элементам наружных стен. [9]
ИИ-04 состоит из рядовых, цокольных, подвальных панелей, вертикальных простеночных панелей, панелей для образования внутреннего и наружного угла здания, а также из сборных элементов для устройства карнизов и парапетов. [11]
Простенки у дверных проемов заполняются кирпичной кладкой в полкирпича или доборнымп простеночными панелями. [12]
Основные панели ( длиной 6 м) крепят к колоннам здания, а простеночные панели — к специальному фахверку оконных и дверных проемов приваркой закладных деталей панелей. Панели устанавливают в проектное положение снизу вверх по фасаду. Зазор фиксируют деревянными брусками размером 10x20x150, которые извлекают по мере заделки швов. Оконные и дверные блоки устанавливают после монтажа панелей, образующих соответствующие проемы. Герметизация стыков панелей осуществляется обжатием жгутов пороизола или упругих пенополиуретановых накладок; по-роизоловые прокладки могут быть заменены гернитовым шнуром. Стыки защищаются алюминиевыми нащельниками. [13]
Оконные блоки, заполняющие отдельные проемы, крепятся к заложенным в боковые грани простеночных панелей деревянным пробкам; заполняющие ленты — к колоннам и стальным или деревянным импостам, связанным с перемычечшми стеновыми панелями. Высота горизонтальных и ширина вертикальных стыков между блоками фиксируется деревянными аитисептировапными прокладкам:, располагаемыми соответственно около вертикальных или горизонтальных брусков коробок. [14]
Страницы: 1 2
www.ngpedia.ru
ПАНЕЛЬ ПРОСТЕНОЧНАЯ — это… Что такое ПАНЕЛЬ ПРОСТЕНОЧНАЯ?
- ПАНЕЛЬ ПРОСТЕНОЧНАЯ
- стеновая панель, образующая простенок сборного здания
(Болгарский язык; Български) — междуотворен панел
(Чешский язык; Čeština) — meziokenní panel [vložka]
(Немецкий язык; Deutsch) — Fensterschaftplatte; Fenster — platte
(Венгерский язык; Magyar) — közfal panel
(Монгольский язык) — дөр ханын хавтгаалж
(Польский язык; Polska) — płyta działowa
(Румынский язык; Român) — panou şpalet
(Сербско-хорватский язык; Српски језик; Hrvatski jezik)
(Испанский язык; Español) — panel entre — ventana
(Английский язык; English) — wall panel between two windows; pillar wall panel
(Французский язык; Français) — panneau de trumeau
Источник: Терминологический словарь по строительству на 12 языках
Строительный словарь.
- ПАНЕЛЬ ПРОКАТНАЯ
- ПАНЕЛЬ РЕБРИСТАЯ
Смотреть что такое «ПАНЕЛЬ ПРОСТЕНОЧНАЯ» в других словарях:
панель простеночная — Стеновая панель, образующая простенок сборного здания [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики элементы зданий и сооружений EN pillar wall panelwall panel between two windows DE Fenster… … Справочник технического переводчика
Панель простеночная — – стеновая панель, образующая простенок сборного здания. [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Рубрика термина: Панели Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов
Панели — Термины рубрики: Панели Бетонная панель Внутренний отделочный слон панели Двухслойная панель Железобетонная панель … Энциклопедия терминов, определений и пояснений строительных материалов
dic.academic.ru
Панель простеночная — это… Что такое Панель простеночная?
Панель простеночная – стеновая панель, образующая простенок сборного здания.
[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]
Рубрика термина: Панели
Источник: Энциклопедия терминов, определений и пояснений строительных материалов
Энциклопедия терминов, определений и пояснений строительных материалов. — Калининград. Под редакцией Ложкина В.П.. 2015-2016.
construction_materials.academic.ru
Монтаж панелей многоэтажных зданий
Монтаж панелей многоэтажных зданий
Монтаж панелей многоэтажных зданий. При монтаже многоэтажных каркасных зданий длина ветвей стропа должна быть такой, чтобы крюк и нижний блок полиспаста крана при установке панели были выше перекрытия следующего этажа.
Так как доступ снаружи к горизонтальному шву наружных панелей, как правило, невозможен, то для получения плотного шва панели устанавливают по маякам, расположенным у наружного обреза стены.
Из-за малой ширины растворной постели звеньевой разравнивает подаваемый на стену раствор кельмой, второй монтажник может предварительно грубо разравнивать раствор тыльной стороной лопаты.
Рабочее место монтажников при монтаже стеновых панелей устраивают непосредственно на перекрытии, если панели устанавливают на его уровне, или на переставных инвентарных подмостях при установке панелей выше перекрытия; снаружи швы заделывают с подвесных подмостей.
Подача стеновых панелей к месту монтажа в каркасных зданиях осложняется установленными ранее конструкциями каркаса, поэтому панели при подъеме удерживают от разворота и удара о конструкции двумя оттяжками из пенькового каната. В начале подъема это делает строповщик, а перед установкой панели — монтажник. Если панель нельзя подать краном точно к месту установки, монтажники подтягивают ее, пользуясь оттяжками или крюком на длинной рукоятке.
Панель устанавливают на постель вертикально, совмещая наружную грань с гранью нижележащей панели, а в продольном направлении ориентируя по установочным рискам, определяющим положение ее торцов.
До снятия строп панель выверяют в продольном направлении (см. схему ниже, поз. а) по установочным рискам и по высоте (см. схему ниже, поз. б) — по рискам высотных отметок, совмещая упорную грань углового шаблона с верхней гранью панели или риской на панели. После этого панель закрепляют монтажными приспособлениями и освобождают от строп. Панель выверяют в плане в поперечном направлении (см. схему ниже, поз. в) и по высоте в двух точках, расположенных вблизи ее торцов. Выверку панели по вертикали (см. схему ниже, поз. г) производят по рейке-отвесу.
Выверка панелей при установке
а — в продольном направлении, б — по высоте, в — в поперечном направлении, г — по вертикали; 1 — стеновая панель, 2 — перекрытие, 3 — колонна, 4 — установочная риска, 5 — шаблон, 6 — ригель, 7 — рейка-отвес.
При монтаже панелей стен с двухрядной поэтажной разрезкой ленточные (поясные) панели прикрепляют угловыми струбцинами к колоннам либо подкосами к петлям плит перекрытия. Простеночные панели также можно прикреплять подкосами к плитам перекрытия или струбцинами с откидными хомутами к ранее установленным поясным панелям (см. схему ниже). Этими же приспособлениями приводят панели в плоскость стены, проверяя вертикальность ее рейкой-отвесом.
Схема установки и временного крепления стеновых панелей многоэтажных зданий
1 — простеночная панель, 2 — колонна, 3 — хомут со струбциной для крепления поясной панели к колонне, 4 — поясная панель, 5 — простеночная панель в процессе наводки, 6 — струбцина с откидным хомутом для закрепления простеночной панели, 7 — угловая панель, 8 — трос с натяжным устройством (крепление панели к колонне), 9 — установочная риска, 10 — просверленное отверстие для закладной детали крепления простеночной панели.
www.armaxbio.com

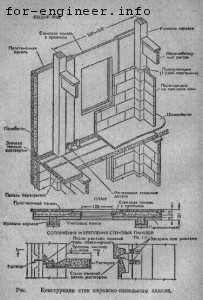

Стены каркасно-панельных зданий
Наружные стены каркасно-панельных зданий с элементами весом до 1,5 от разрезаются на глухие простеночные панели высотой на этаж и на проемные панели такой же высоты (рис.).
При наличии кранов большей грузоподъемности простеночные панели могут быть сделаны высотой в 2 этажа (строительство каркасно-панельных жилых домов на Песчаных улицах в Москве в 1955—1956 гг.) или размером „на комнату». Возможна разрезка наружных стен каркасно-панельных домов на простеночные панели и панели-вставки.
Во всех осуществленных до настоящего времени каркас-панельных жилых домах (в Москве, Киеве, Донбассе) стеновые панели приняты самонесущие—все вертикальные и горизонтальные нагрузки, кроме веса стеновых панелей, воспринимаются каркасом, а панели установлены одна на другую и прикреплены к каркасу так, что они несут нагрузку только от собственного веса.
Монтаж каркасно-панельных зданий начинается со сборки железобетонных колонн и ригелей, которые скрепляются между собой при монтаже сваркой стальных закладных частей, установленных в элементах при их изготовлении.
После сварки закладных частей каркас здания представляет ряд жестких рам, которые раскрепляются между собой специальными панелями-распорками.
После установки каркаса на один этаж и продольных распорок устанавливают наружные стеновые панели и затем укладывают по ригелям панели перекрытий; швы между панелями перекрытий замоноличиваются раствором; стеновые панели при помощи специальных стальных монтажных деталей крепятся к распоркам каркаса.
Стеновые панели осуществленных каркасно-панельных жилых домов многослойные (рис.2).
Они представляют собой ребристые железобетонные плиты толщиной 3—4 см с ребрами толщиной 8—10 см, высотой 20—25 см; наружная атмосфероустойчивая облицовка выполняется при изготовлении панелей путем укладки в днище опалубки (или на стенде) тонкостенных керамических плиток или фактурного бетонного слоя толщиной
1,5—2,0 см; наружная грань панелей может иметь бетонный карниз или профилированные пояски, образуемые путем установки в опалубке соответствующей матрицы. Утепление панелей осуществляется заливкой в корыто отформованной железобетонной плиты литого утеплителя — пенобетона, шерстебетона, пенокералита.
Отформованная панель направляется в пропарочную камеру вместе с утеплителем, внутренняя поверхность которого покрывается отделочным слоем. Утепление железобетонных панелей может быть выполнено путем нанесения плитного утеплителя на готовую железобетонную плиту.
Таким утеплителем могут служить плиты из минеральной ваты (каркасно-панельный дом на Красноармейской ул., 16, в Киеве), фибролит, плиты из шерстебетона и другие теплоизоляционные и достаточно прочные материалы. При недостаточно прочном утеплителе внутренняя поверхность панели облицовывается гипсовыми плитами.
Между отделочным слоем и утеплителем помещается пароизоляция — смазка битумом или проклейка пергамином.
Существенным преимуществом каркасно-панельных стен является их малый собственный вес, который в 2 раза меньше веса кирпичных и шлакобетонных стен.
for-engineer.info
Уровень 1: | Уровень 2: | Уровень 3: | |||
---|---|---|---|---|---|
от: 0 -фаза до: Воздействие [сильное исключительно] |
от: Надежность— Топливоснабжение до: Напряжение — Пробой — Диод |
от: Охрана— Природа[живая] до: Оценка [приближенная] |
|||
от: Воздействие[сильное наиболее] до: Завод [нефтеперерабатывающий] — Союз [советский] |
от: Напряжение[обратное]— Пробой до: Неравенство [социальное] |
от: Оценка[приведенная] до: Очиститель [твердый] |
|||
от: Завод[специализированный] до: Кольцо [сферическое] |
от: Неравенство— Степень[первая] до: Область — Опускание |
от: Очиститель[ультразвуковой] до: Ошибка [аппаратная] |
|||
от: Кольцо[телескопическое] до: Надежность [технологическая] |
от: Область[оренбургская] до: Образование [одновременное] |
от: Ошибка[арифметическая] до: Падение — Работоспособность |
|||
от: Надежность— Топливоснабжение до: Паста [грубая] |
от: Образование— Озазон до: Оказание — Услуга [финансовая] |
от: Падение— Рабочая до: Памятник — Культура |
|||
от: Паста[густая] до: Принтер [сетевой] |
от: Оказанное до: Определение — Место [слабое] |
от: Памятник— Культура[материальная] до: Пара — Колесо [косозубое] |
|||
от: Принтер[струйный] до: Результат — Округление |
от: Определение— Место— Замыкание[короткое] до: Освещенность [необходимая] |
от: Пара[первая]— Колесо до: Параметр — Линия |
|||
от: Результат[округленный] до: Способы — Заполнение |
от: Освещенность[неравномерная] до: Откатка |
от: Параметр— Линия[длинная] до: Параметр — Уравнение |
|||
от: Способы— Захват до: Успех — Продукт |
от: Откатка— Вагонетка до: Охрана — Природа |
от: Параметр— Уравнение[кинетическое] до: Партия — Меньшевик |
|||
от: Успех— Проект до: Ящур |
от: Охрана— Природа[живая] до: Паста [грубая] |
от: Партия[меньшевистская] до: Паста [грубая] |
www.ngpedia.ru
Стеновые панели
Стеновые панели
При шаге колонн 6 м, стеновые панели выполняются из легких бетонов, толщиной 250, 300 мм. Наружный фактурный слой имеет толщину 20 мм, внутренний 15 мм.
При шаге колонн 12 м, стеновые панели выполняют из керамзитобетона, толщиной 250, 300 мм.
Если в здании принят не организованный водоотвод (при высоте цеха до 10 м), то применяются карнизные панели.
В углах зданий и у деформационных швов применяются удлиненные стеновые панели.
Основная высота стеновых панелей 1200 и 1800 мм, но возможно применение также доборных стеновых панелей высотой 1500 и 900 мм.
(серия 1.030.1-1) панели спроектированы из автоклавных ячеистых бетонов и легких бетонов на пористых заполнителях (керамзитобетон, перлитобетон, аглопоритобетон и т.д.).
Панели из легких бетонов имеют наружный и внутренний фактурные слои толщиной соответственно 20 и 15 мм. Наружный слой выполняют из цементно-песчаного раствора марки М100, внутренний – из марки М50.
Для промышленных зданий применяют панели толщиной 250 и 300 мм.
Стеновые панели предназначены для самонесущих и навесных стен каркасных зданий.
В самонесущих стенах надоконные панели опираются на простенки длиной 1,2 и 3 м. Простеночные панели устанавливают по осям колонн, образуя отдельные оконные проемы шириной соответственно 4,8 и 3 м. При этом высота сплошного остекления допускается для деревянных переплетов 4,8 м, металлических – 5,4 м.
Простенки могут быть установлены и в пролете при высоте окна из деревянных переплетов 1,2 и 1,8 м; при металлических переплетах – 1,2; 1,8 и 2,4 м.
Навесные стены выполняют из панелей длиной, равной шагу колонн с проемами ленточного остекления. В этих стенах панели, расположены над оконными проемами и на глухих участках стен, опираются на стальные опорные консоли.
Легкобетонные панели на пористых заполнителях опираются непосредственно на фундаментные балки. Нижний ряд панелей из ячеистого бетона должен опираться на кирпичный цоколь высотой 30 или 60 см.
При проектировании оконных проемов необходимо соблюдение следующих условий:
— сверху и снизу оконного проема устанавливают соответственно надоконные и подоконные панели;
— между оконными проемами устанавливают межоконную панель;
— при установке простенка в пролете высота остекления не должна превышать 2,4 м, т.е. максимальной высоты простенка; стыковка простенков по высоте в этом случае не разрешается.
Швы между панелями должны заполняться цементным раствором и упругими синтетическими прокладками из пороизола или гернита с термоизоляцией тиоколовыми масками строительного назначения марки АМ-0,5, защищающими упругие прокладки от внешних атмосферных воздействий и солнечной радиации. Заполнение швов следует производить в соответствии с «Указаниями по герметизации стыков при монтаже строительных конструкций».
Стеновые панели по продольному фасаду крепят к закладным деталям железобетонных колонн. Панели, расположенные выше колонн, крепят к закладным деталям стропильных конструкций. Панели торцевых стен крепят к закладным деталям железобетонных фахверковых колонн и стальным стойкам торцевого фахверка.
Панели, разработанные в серии 1.432-11, представляют собой плоскую конструкцию из плотного керамзитобетона на пористом заполнителе (перлитовый песок, гранулированный шлак и т.д.). в панелях с наружной и внутренней сторон предусмотрены фактурные слои толщиной 20 мм из цементно-песчаного раствора марки 100.
Стеновые панели разделяются на рядовые, перемычечные и парапетные. Рядовые панели устанавливают на глухих участках стен, перемычечные – над и под оконным проемом, парапетные – в парапетах продольных стен.
Стены из этих панелей спроектированы навесными с проемами ленточного остекления. Панели, расположенные над оконными проемами опираются на стальные консоли, привариваемые к колоннам.
При компоновке панельных стен следует учитывать, что один из горизонтальных швов смежных панелей должен всегда располагаться ниже отметки верха колонн на 0,6 м. Ниже этой отметки панели продольных стен крепятся к колоннам и к стальным стойкам фахверка, расположенным против основных колонн.
Цокольную часть стен рекомендуется выполнять из панелей высотой 1,2 м с обязательным опиранием их на фундаментные балки.
Для заполнения оконных проемов могут быть применены различные виды панельных переплетов длиной 6 м. При проектировании оконных проемов необходимо соблюдение следующих условий:
— сверху и снизу оконного проема независимо от типа переплетов должны устанавливаться панели-перемычки;
— высота проема ограничивается несущей способностью панелей.
Вид конструкции и эскиза | Обозначение документации | Марка | Размеры, мм | Марка бетона | Расходы материалов | Масса, т | |||
L | H | B | Бетон, м3 | Сталь, кг | |||||
Панели стеновые рядовые, в углах и у температур- ных швов | Серия 1.030.1-1 Выпуск 1-1 | ПС30.6.3 | 0,52 | 8,10 | 0,41 | ||||
ПС30.9.3 | 0,79 | 10,18 | 0,61 | ||||||
ПС30.12.3 | 1,06 | 12,40 | 0,82 | ||||||
ПС30.15.3 | 1,33 | 14,37 | 1,03 | ||||||
ПС30.18.3 | 1,60 | 16,34 | 1,24 | ||||||
ПС60.6.3 | 1,05 | 28,08 | 0,81 | ||||||
ПС60.9.3 | 1,59 | 38,15 | 1,22 | ||||||
ПС60.12.3 | 2,13 | 24,48 | 1,64 | ||||||
ПС60.15.3 | 2,66 | 29,49 | 2,05 | ||||||
ПС60.18.3 | 3,20 | 33,46 | 2,47 | ||||||
Панели простеночные | 2ПС6.12.3 | 0,21 | 2,07 | 0,17 | |||||
2ПС6.18.3 | 0,31 | 3,21 | 0,24 | ||||||
2ПС6.21.3 | 0,36 | 3,64 | 0,28 | ||||||
2ПС12.12.3 | 0,42 | 3,99 | 0,33 | ||||||
2ПС12.18.3 | 0,63 | 5,66 | 0,49 | ||||||
2ПС12.21.3 | 0,74 | 6,50 | 0,57 | ||||||
Панели стеновые рядовые, в углах и у температур- ных швов | Серия 1.030.1-1 Выпуск 1-1 | ПС63.18.3 | 2,99 | 37,30 | 4,35 | ||||
ПС66.9.3 | 1,54 | 30,46 | 2,27 | ||||||
ПС66.12.3 | 2,07 | 26,48 | 3,01 | ||||||
ПС66.18.3 | 3,11 | 38,25 | 4,52 | ||||||
ПС72.9.3 | 1,68 | 45,49 | 2,49 | ||||||
ПС72.12.3 | 2,25 | 40,83 | 3,29 | ||||||
ПС72.15.3 | 2,83 | 34,27 | 4,10 | ||||||
ПС72.18.3 | 3,40 | 58,34 | 4,94 | ||||||
Панели простеночные | Серия 1.030.1-1 Выпуск 1-1 | ПС90.12.3 | 2,82 | 98,17 | 4,17 | ||||
ПС90.15.3 | 3,53 | 86,25 | 5,18 | ||||||
ПС90.18.3 | 4,25 | 102,60 | 6,20 | ||||||
Таблица 16 Панели стеновые для отапливаемых зданий
Продолжение таблицы 16
Вид конструкции и эскиза | Обозначение документации | Марка | Размеры, мм | Марка бетона | Расходы материалов | Масса, т | ||||
L | H | B | Бетон, м3 | Сталь, кг | ||||||
Серия 1.030.1-1 Выпуск 1-1 | ПС120.12.30-1 | 3,67 | 89,4 | 5,8 | ||||||
ПС120.12.30-2 | 121,2 | 5,8 | ||||||||
ПС122.12.30-1 | 3,75 | 90,6 | 6,0 | |||||||
ПС122.12.30-2 | 123,0 | 6,0 | ||||||||
ПС123.12.30-1 | 3,78 | 91,0 | 6,0 | |||||||
ПС123.12.30-2 | 123,9 | 6,0 | ||||||||
ПС125.12.30-1 | 3,83 | 92,0 | 6,1 | |||||||
ПС125.12.30-2 | 125,1 | 6,1 | ||||||||
ПС126.12.30-1 | 3,86 | 92,7 | 6,1 | |||||||
Панели стеновые | ПС126.12.30-2 | 126,1 | 6,1 | |||||||
ПС120.18.30-1 | 5,54 | 130,9 | 8,8 | |||||||
ПС120.18.30-2 | 178,7 | 8,8 | ||||||||
ПС122.18.30-1 | 5,66 | 132,7 | 9,0 | |||||||
ПС122.18.30-2 | 181,4 | 9,0 | ||||||||
ПС123.18.30-1 | 5,70 | 133,4 | 9,1 | |||||||
ПС123.18.30-2 | 182,5 | 9,1 | ||||||||
ПС125.18.30-1 | 5,77 | 134,8 | 9,2 | |||||||
ПС125.18.30-2 | 184,5 | 9,2 | ||||||||
ПС126.18.30-1 | 5,82 | 135,7 | 9,3 | |||||||
ПС126.18.30-2 | 185,9 | 9,3 | ||||||||
ПС120.12.30-4 | 3,67 | 290,5 | 5,8 | |||||||
ПС122.12.30-4 | 3,75 | 295,2 | 6,0 | |||||||
ПС125.12.30-4 | 3,83 | 300,2 | 6,1 | |||||||
ПС120.18.30-4 | 5,54 | 416,9 | 8,8 | |||||||
ПС122.18.30-4 | 5,66 | 424,0 | 9,0 | |||||||
ПС125.18.30-4 | 5,77 | 431,4 | 9,2 | |||||||
ПС120.12.30-1 | 3,67 | 111,8 | 5,8 | |||||||
ПС120.12.30-2 | 140,3 | 5,8 | ||||||||
ПС122.12.30-1 | 3,75 | 113,0 | 6,0 | |||||||
ПС122.12.30-2 | 145,4 | 6,0 | ||||||||
ПС125.12.30-1 | 3,83 | 114,1 | 6,1 | |||||||
ПС125.12.30-2 | 147,5 | 6,1 | ||||||||
Серия 1.030.1-1 Выпуск 1-1 | 2ПС3.12.3,0 | 0,09 | 1,44 | 0,14 | ||||||
Панели простеночные | 2ПС3.15.3,0 | 0,11 | 1,70 | 0,17 | ||||||
2ПС3.18.3,0 | 0,13 | 1,96 | 0,20 | |||||||
2ПС3.21.3,0 | 0,15 | 2,22 | 0,24 | |||||||
2ПС6.12.3,0 | 0,18 | 2,07 | 0,27 | |||||||
2ПС6.15.3,0 | 0,23 | 2,50 | 0,34 | |||||||
2ПС6.18.3,0 | 0,27 | 3,21 | 0,41 | |||||||
2ПС6.21.3,0 | 0,32 | 3,64 | 0,47 | |||||||
2ПС12.12.3,0 | 0,37 | 3,99 | 0,54 | |||||||
2ПС12.15.3,0 | 0,46 | 4,83 | 0,68 | |||||||
2ПС12.18.3,0 | 0,56 | 5,66 | 0,81 | |||||||
2ПС12.21.3,0 | 0,65 | 6,50 | 0,95 | |||||||
2ПС15.12.3,0 | 0,46 | 4,82 | 0,68 | |||||||
2ПС15.18.3,0 | 0,70 | 6,92 | 1,02 | |||||||
Панели карнизные | Серия 1.030.1-1 Выпуск 2-1 | ПК60.7,0 | 0,82 | 68,2 | 1,3 | |||||
Вид конструкции и эскиза | Обозначение документации | Марка | Размеры, мм | Марка бетона | Расходы материалов | Масса, т | |||
L | H | B | Бетон, м3 | Сталь, кг | |||||
Панели стеновые трехслойные из стальных профилиро-ванных листов толщиной 0,7 мм и минераловатным утеплителем для производственных зданий | Шифр 172КМ5 Изм. 4 | ПТС238.1000.150 | – | – | 42,91 | 72,48 | |||
ПТС298.1000.150 | 51,79 | 88,99 | |||||||
ПТС358.1000.150 | 62,04 | 107,02 | |||||||
ПТС418.1000.150 | 70,92 | 122,02 | |||||||
ПТС478.1000.150 | 81,19 | 140,05 | |||||||
ПТС538.1000.150 | 91,42 | 158,08 | |||||||
ПТС598.1000.150 | 100,3 | 174,58 | |||||||
ПТС658.1000.150 | 110,55 | 192,61 | |||||||
ПТС718.1000.150 | 119,43 | 207,61 | |||||||
ПТС238.430.150 | 18,14 | 30,64 | |||||||
ПТС298.430.150 | 21,96 | 37,53 | |||||||
ПТС358.430.150 | 26,55 | 45,24 | |||||||
ПТС418.430.150 | 30,37 | 52,13 | |||||||
ПТС478.430.150 | 34,97 | 59,85 | |||||||
ПТС538.430.150 | 39,55 | 69,06 | |||||||
ПТС598.430.150 | 43,35 | 75,92 | |||||||
ПТС658.430.150 | 47,94 | 83,65 | |||||||
ПТС718.430.150 | 51,76 | 90,53 |
Таблица 17 Панели стеновые для зданий из легких металлоконструкций
Стеновые панели неотапливаемых зданий
При шаге колонн 6 м применяются стеновые панели толщиной 80 мм выполняемые из железобетона.
Таблица 18 панели стеновые для неотапливаемых зданий
Вид конструкции и эскиза | Обозначение документации | Марка | Размеры, мм | Марка бетона | Расходы материалов | Масса, т | |||
L | H | B | Бетон, м3 | Сталь, кг | |||||
Серия Б1.432.1-15 Выпуск 1 | ПС300.9 | 0,21 | 15,37 | 0,53 | |||||
Панели стеновые | ПС300.12 | 0,28 | 17,67 | 0,71 | |||||
ПС300.18 | 0,43 | 21,13 | 1,06 | ||||||
ПС600.9 | 0,43 | 21,03 | 1,08 | ||||||
ПС600.12 | 0,57 | 26,46 | 1,43 | ||||||
ПС600.15 | 0,71 | 29,59 | 1,78 | ||||||
ПС600.18 | 0,86 | 34,58 | 2,13 | ||||||
ПС610.9 | 0,43 | 21,23 | 1,08 | ||||||
ПС610.12 | 0,58 | 26,74 | 1,44 | ||||||
ПС610.18 | 0,87 | 34,94 | 2,17 | ||||||
ПС635.9 | 0,45 | 21,64 | 1,13 | ||||||
ПС635.12 | 0,60 | 27,32 | 1,50 | ||||||
ПС635.18 | 0,91 | 35,80 | 2,28 |
В углах здания и у деформационных швов применяются удлиненные стеновые панели.
Дата добавления: 2015-07-07; просмотров: 266 | Нарушение авторских прав
Читайте в этой же книге: Фундаменты | Фундаментные балки | Железобетонные подкрановые балки | Железобетонные стропильные конструкции | Балки стропильные (шифр 2021-136 выпуск 1) | Стальные стропильные конструкции | Железобетонные подстропильные фермы | Железобетонные плиты покрытия | Панели покрытий двухслойные со стальным профилированным настилом и утеплителем из пенополиуретана для производственных зданий. Серия 1.460.3-20 | Светоаэрационные фонари |
mybiblioteka.su — 2015-2019 год. (0.009 сек.)
mybiblioteka.su
