Особенности заливки бетона при минусовых температурах. Способы прогрева бетона зимой

Минусовая температура отрицательно сказывается на гидратации бетонной смеси. В данной статье мы рассмотрим несложные приемы, позволяющие проводить бетонные работы в зимний период.

Географическое положение нашей страны диктует свои правила и технологии на все виды строительных работ, проводимых в холодное время года. С повышением отрицательных температур, бетонные работы возможны лишь на тех площадках, где заранее заложена техническая возможность электропрогрева или другого вида прогрева бетонной смеси. Как вы уже догадались, речь идет о крупных строительных площадках, где независимо от погодных условий бетон должен литься в строго определенные сроки.

Минусовая температура отрицательно сказывается на гидратации (срок набора прочности) бетонной смеси. Давайте вспомним, из чего она состоит: цемент, песок, вода и щебень. Вода — это катализатор для химической реакции процесса схватывания бетона. При отрицательной температуре происходит вымерзание влаги, которая крайне необходима для процесса набора прочности, потеря прочности бетона ставит под угрозу все дальнейшие виды работ. Основная задача зимнего бетонирования — это сохранение влаги и поддержка нужного температурного режима для оптимального схватывания бетона. Если влага в бетонной смеси закристаллизовалась, то этот бетон уже не спасти, и не стоит ждать оттепели — этот процесс необратим.

Рекомендуемые нормативы зимнего бетонирования:

·         Оптимальная температура для схватывания бетона +10…+20 °C.

·         При температуре -20…+10 °C необходимо принимать меры для нормальной гидратации бетона.

·         При опускании температуры ниже отметки -20 °C все виды бетонных работ запрещены.



Способы прогрева бетона в домашних условиях

При температуре 0…+10 °C допускается работа с бетоном при условии добавления присадок пластификаторов, которые не дают смеси потерять нужный набор прочности. В зависимости от температуры окружающей среды присадка разводится строго в пропорции, указанной в прилагаемой инструкции. Купить антиморозную присадку можно в любом строительном магазине.

Недостаток пластификаторов — это замедленный набор прочности, если при +17 °C бетон набирает свою марочную прочность за 7 дней, то при +7 °С с использованием пластификаторов процесс может затянуться до 30 дней. Для того чтобы ускорить схватывание бетона, после заливки его необходимо утеплить подручными средствами, которые вы легко найдете в своем хозяйстве. Если заливается бетонная плита, желательно засыпать её древесными опилками, что сократит процесс гидратации почти вдвое.





В качестве утеплителя прекрасно подходит пенопласт и пенофлекс, но покупать его для одной заливки не слишком рентабельно. Гораздо дешевле купить пенопластовую крошку и засыпать ей плиту, для того, чтобы легкую крошку не сдувало ветром, её необходимо накрыть клеенкой или брезентом, прижав его по периметру заливаемой плиты.

Колонны и стены защищены опалубкой, но все же не будет лишним накрыть открытые участки бетона той же клеенкой или брезентом. Во время набора прочности бетона происходит химическая реакция, благодаря которой сама бетонная смесь выделяет некоторое количество тепла, которое необходимо сохранить дополнительными утеплителями.

Если столбик термометра опустился ниже нуля, то выделяемого тепла уже недостаточно. На промышленных стройках для прогрева бетона при минусовых температурах используют специальные трансформаторы, посредством которых греют бетон нагревательными проводами.





Покупать специальный трансформатор для того, чтобы залить в мороз пару кубов бетона, затея не слишком хорошая. В качестве такого трансформатора вполне реально использовать обычный сварочный трансформатор на 150–200 А. Ниже приведен список материалов, необходимых для прогрева небольшой плиты сварочным аппаратом:

·         Сварочный аппарат 150–200 ампер.

·         Провод ПНСВ 1,5мм.

·         Одинарный алюминиевый провод АВВГ 1×2,5мм.

·         Изолента ХБ (черная).

·         Токовые клещи.



Подготовка к прогреву

Греющий провод ПНСВ необходимо разрезать на куски длиной в 17–18 метров. Полученные отрезки (петли) равномерно укладываем и подвязываем по всему арматурному каркасу заливаемой конструкции. Закладываем петли таким образом, чтобы после заливки они находились чуть выше середины плиты, если заливается колонна или стена, слой бетона над петлями должен быть не менее 4 см. Подвязывать греющий провод лучше всего изолированным алюминиевым проводом. Он должен идти не в натяжку, в идеале его нужно расположить в волнообразном порядке. Расстояние между петлями, в зависимости от температуры воздуха, колеблется от 10 до 40 см. Чем ниже минусовая температура, тем меньше расстояние между петлями. Количество прогревочных петель зависит от мощности сварочного аппарата. Одна петля потребляет 17–25 ампер, значит 6–8 прогревочных петель — это максимум, что вытянет сварочный аппарат на 250 ампер.

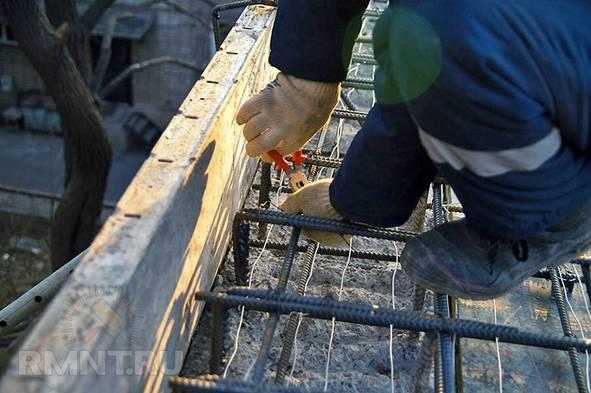

При укладке петель важно маркировать концы, как вариант, на один конец каждой петли наматываем полоску изоленты, а второй конец оставляем свободным.

После того как петли уложены и подвязаны, нужно нарастить на них алюминиевые концы, которые потом подключаются к аппарату. Длина холодных концов определяется месторасположением самого сварочного аппарата, но не более 8 метров. Сращиваем петлю и холодный конец при помощи скрутки длиной в 4–5 см. Тщательно изолируем скрутку ХБ изолентой и укладываем её с таким расчетом, чтобы после заливки она осталась в бетоне, так как на воздухе скрутка сгорит. Маркировку изолентой нужно перенести на присоединяемый холодный конец петли.



Подключение и прогрев

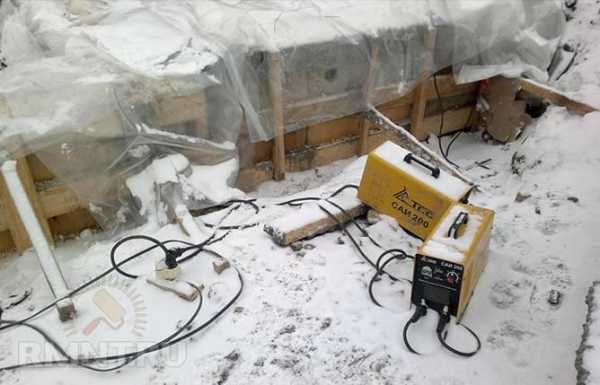

После заливки все холодные концы нужно подключить к сварочному аппарату, концы с маркировкой и без сажаем на разные полюса аппарата. После того как все подключено, проверяем всю схему прогрева и включаем аппарат на минимальной нагрузке регулятора мощности. Токовыми клещами меряем каждую петлю в отдельности, норма 12–14 ампер. Через час добавляем половину запаса мощности аппарата, через два часа выкручиваем регулятор полностью. Очень важно равномерно добавлять амперы на прогревочные петли, на каждой петле должно показывать не более 25 ампер. При температуре -10 °C 20 ампер на петле обеспечивают нормальную температуру, необходимую для схватывания бетона. По мере схватывания бетона ампераж петли падает, что дает возможность постепенно его увеличивать на сварочном аппарате. Перед тем как увеличить, смотрим, упало или нет значение на самих петлях. Если ампераж не изменился с последней проверки, то ждем, когда он упадет хотя бы на 10%, и лишь после этого повышаем ток.





Время прогрева зависит от объема заливки и температуры окружающего воздуха. Так же как и в бетонировании с присадками, дополнительно утепляем заливаемую конструкцию. При морозе до 10 градусов достаточно 48 часов для нормальной гидратации бетона. После того как прогревочные петли отключены, дополнительные утеплители остаются еще минимум 7 дней. Не стоит слишком нагревать бетон, так как это чревато излишним испарением влаги, что в последствии приведет к образованию трещин и потери прочности бетона. Плита под утеплителем должна быть чуть теплой и не более того. Прогрев бетона сварочным аппаратом в домашних условиях требует повышенных мер электробезопасности и должен выполнятся лишь при наличии необходимого запаса знаний электротехники и профессиональных навыков работы со сварочным аппаратом.





При отсутствии сварочного аппарата можно использовать старый способ прогрева — «тепловой шатер». При заливке небольших конструкций над ними возводится палатка из брезента или фанеры, воздух в которой греется с помощью тепловых пушек или газовых обогревателей. Хорошо зарекомендовали себя при таком методе обогрева «Чудо-печки», работающие на дизельном топливе. При экономичном потреблении топлива (2 л на 12 часов) одна печь прогревает 10–15 кубов воздуха теплового шатра до нужной температуры гидратации бетона.



Александр Биржин, рмнт.ру

http://www.rmnt.ru/ — сайт RMNT.ru





digest.wizardsoft.ru

Заливка бетона при минусовой температуре без прогрева: методы и рекомендации



При снижении температуры ниже нуля затвердевание бетонного раствора становится проблематичным. Часто с этим сталкиваются при заливке фундаментов осенью и зимой. Специалисты уверяют, что заливка бетона при минусовой температуре возможна и без прогрева, но для этого выполняются определенные требования, обеспечивающие правильное затвердевание бетонной смеси.

Влияние температуры на твердение бетона

Бетон представляет собой смесь из наполнителей – песка и щебня, скрепленных между собой застывшим цементным молочком. При реакции с водой происходит его гидратация, затем он затвердевает с одновременным испарением воды. Критическая прочность при нормальной температуре набирается в течение одних или полутора суток, в зависимости от влажности окружающего воздуха.

Оптимальной для протекания реакции является температура около 20⁰С, раствор набирает расчетную прочность в течение 28 суток. Чтобы в первые дни вода не улетучивалась слишком быстро, бетон покрывают гидроизоляцией.

При 5⁰С застывание состава замедляется в 2 раза, а при нулевой температуре гидратация прекращается. Если до этого критическая прочность бетона уже набрана, с ним ничего не случится, он наберет прочность после потепления. Если же до замерзания набор критической прочности не произошел, материал не наберет нужных показателей, и будет крошиться после размораживания. В этом случае заливать любую марку бетона при минусовой температуре нельзя.

Методики бетонирования в зимних условиях

Главным условием правильной заливки бетона при отрицательных температурах является сохранение теплоты, достаточной для обеспечения набора критической прочности. Популярные методы укладки строительных растворов зимой:

  • Предварительный прогрев изготавливаемой смеси;
  • Устройство надежной теплоизоляции и уход за раствором;
  • Электроподогрев залитого в опалубку бетона;
  • Добавка специальных присадок, снижающих температуру замерзания воды и ускоряющих затвердевание.

Таким образом, заливать бетон на улице даже зимой можно без потери показателей прочности, но для этого нужно придерживаться выбранных методик. По затратам использование тепловых пушек является самым нерентабельным вариантом, наиболее дешевой методикой является добавка присадок. Электроподогрев и устройство качественной теплоизоляции представляют собой промежуточные варианты.

Повышение температуры в процессе замеса

Чтобы залить бетон в минусовую температуру ее компоненты подогревают. Наполнители нагреваются до 55-60⁰С, а воду почти доводят до кипения и подают в раствор при 90⁰С. Цемент перед добавлением разогревается не более, чем до комнатных температур, иначе он теряет свои скрепляющие свойства. Перед укладкой температура раствора не должна быть ниже 35⁰С.

При перемешивании требуется использовать бетономешалку, в которую подается сначала нагретая вода, затем наполнители, и только потом цемент. При заливке такой смеси, тепловой энергии монолита хватает, чтобы набрать критическую прочность, с учетом того, что при гидратации цемента выделяется дополнительное тепло.

Подогрев и утепление раствора

При очень низких температурах нагретая смесь требует дополнительного утепления или подогрева. Экономически более целесообразно утепление, при помощи недорогих теплоизолирующих материалов, не требующих дополнительных источников энергии. На бетонированной поверхности выстилают сено или солому, используют старые тряпки, торф, пленку или теплоизолирующие покрывала. Иногда устраиваются так называемые «тепляки» схожие с теплицами.



Если бетонировать при температурах ниже -5⁰С, потребуется дополнительный подогрев. Для этого используются следующие технологии:

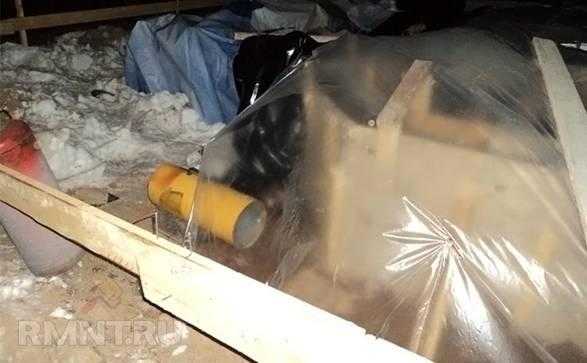

  • Обогрев тепловыми пушками или печами под тепляками. Это довольно затратный метод, требующий постоянного дополнительного увлажнения. Подходит для площадок, к которым не проведено электричество.
  • Применение термоматов, работающих от электричества. Они выкладываются на поверхность залитого бетона и подключаются к источнику тока. Требуют большой объем электроэнергии.
    Инфракрасные излучатели устанавливаются над залитой поверхностью или вокруг опалубки, интенсивность и направление нагрева регулируется отражателями. Подходит для вертикальных и малодоступных конструкций.
  • Для прогрева бетонированной площади применяют специальные кабеля или электроды, по которым пропускают электрический ток. Методика удобна при использовании, но требует больших объемов электроэнергии. Установка системы электродов требует больше затрат, поскольку при высыхании сопротивление раствора, который сам является проводником, возрастает.

Введение добавок

Улучшение характеристик раствора специальными присадками, это самый удобный и экономный метод заливки раствора зимой. Применяя его совместно с обогревом, можно ускорить выполнение работ и повысить качество бетона. Различают два основных типа присадок для заливки бетона зимой:

  1. Составы, уменьшающие температуру замерзания воды. Раствор застывает довольно долго, но вода не кристаллизуется, поэтому качество бетона не страдает. Для ускорения реакции требуют теплоизоляции. В этом качестве используют соли кальция или натрия и поташ, которые препятствуют кристаллизации воды.
  2. Добавки, увеличивающие скорость затвердевания раствора. Сокращают время, необходимо для набирания бетоном критичной прочности, поэтому вода в прогретой смеси не успевает кристаллизоваться. Применяется нитрит-нитрат кальция, тот же поташ, соли кальция в смеси с мочевиной.

Количество присадок зависит от температурного диапазона, в котором будет производиться заливка бетонной конструкции. От -5 до -10⁰С добавляют до 5-8% от массы цемента. Со снижением температуры до -15⁰С концентрацию увеличивают до 10% по массе от добавленного цемента, а до -25⁰С нужно добавлять не менее 15% добавок.

Общие рекомендации при заливке

Чтобы достигнуть максимальной прочности, нужно знать, при какой температуре заливать бетон, и оптимальные методики обеспечения его твердения. Кроме того, требуется правильная подготовка опалубки. Перед тем, как залить раствор, необходимо тщательно очистить ее от наледи. Грунт и арматуру нужно прогреть, для чего применяются жаровни, тепловые пушки, инфракрасные излучатели и другие устройства. Именно поэтому делать плитные фундаменты в низком температурном диапазоне не рекомендуется, поскольку сложно полностью обогреть все элементы на большой площади.

Читайте также: Технология несъемной опалубки для фундамента и стен

Работа с ленточным фундаментом в такую погоду вполне возможна. Для этого нужно прогревать траншею постепенно, заливая в нее бетон. После заливки обязательный этап – качественная термоизоляция. Процесс продолжается до тех пор, пока периметр не замкнется. С применением добавок в бетонный раствор и качественной изоляцией ленточный фундамент можно заливать при температуре до -15⁰С.

При работе по укладке бетона, независимо от типа конструкции, нужна непрерывность выполнения работ до полной заливки монолита. Для успешного выполнения работ необходимо рассчитать обеспечить поставку нужного количества раствора и оптимальное число работников.

Внимание! Заливка частями может привести к неравномерности свойств конструкции и снижению ее качества.

Перед тем, как заливать раствор в опалубку, необходимо убедиться, что его температура оптимальна – в районе 38⁰С. Если она превысит 40 градусов, то скорость затвердевания все равно снизится за счет снижения качества цемента. В результате, для того, чтобы набралась критическая прочность, потребуется слишком много времени, за это время жидкость в растворе рискует замерзнуть, и бетон потеряет свои свойства.

Отвечая на вопрос, возможна ли заливка бетона зимой, можно утверждать – однозначно возможна. При правильном технологическом подходе эти работы можно проводить при самых низких температурах. Укладка без дополнительного прогрева может производиться при небольших морозах, для этого потребуется хорошая термоизоляция и предварительный нагрев бетонного раствора.

При низких температурах требуется дополнительный прогрев массы бетона. Он осуществляется различными методами, выбирать которые нужно непосредственно на строительной площадке. Затраты на обогрев и теплоизоляцию окупаются, поскольку некондиционный бетон снизит качество всей конструкции.



betonpro100.ru

проводами, трансформатором, электродный, инфракрасный, индукционный прогрев бетона

Бетонирование монолитных конструкций в зимнее время, осуществляемое при ожидаемой среднесуточной температуре наружного воздуха ниже + 5°С и минимальной суточной температуре ниже 0°С, должно производиться с обеспечением твердеющему бетону оптимальных температурно-влажностных условий.

С этой целью предусматриваются утепление опалубки, укрытие неопалубленных поверхностей монолитных конструкций гидро- и теплоизолирующими материалами, устройство ветрозащитных ограждений и другие мероприятия, направленные на сохранение тепла, содержащегося в уложенном бетоне. Кроме того, СНиП 3.03.01-87 «Несущие и ограждающие конструкции» рекомендует применение нескольких способов выдерживания и обогрева бетона в зимних условиях. В зависимости от вида конструкции и температуры наружного воздуха рекомендуется применение следующих способов зимнего бетонирования:

  • термос;
  • термос с противоморозными добавками и ускорителями твердения;
  • предварительный разогрев бетонной смеси;
  • электродный прогрев;
  • обогрев в греющей опалубке;
  • инфракрасный обогрев;
  • индукционный нагрев;
  • обогрев нагревательными проводами.

Остановимся на способах зимнего бетонирования, связанных с тепловой обработкой монолитного бетона и железобетона.

Электродный прогрев бетона

Предварительный электроразогрев бетона предусматривает разогрев бетонной смеси с помощью электрического тока напряжением 220-380 В в короткий промежуток времени-5-10 мин до температуры 40-60°С. После укладки горячей бетонной смеси в опалубку она остывает по режимам, рассчитываемым так же, как и для способа термоса. Этот способ зимнего бетонирования требует наличия на строительной площадке большой электрической мощности — от 1000 кВт для разогрева 3-5 м3 бетонной смеси.

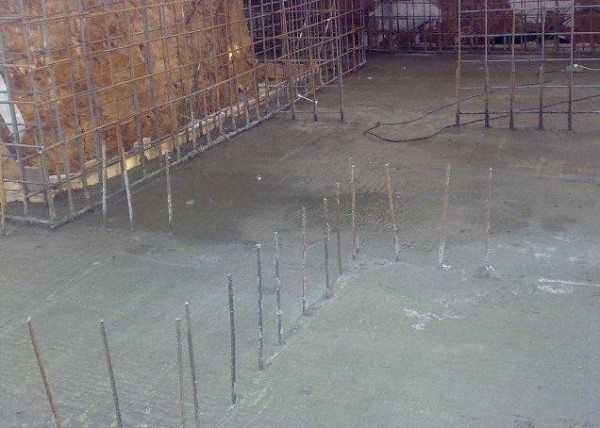

Электродный прогрев бетона заключается в том, что выделение тепла происходит непосредственно в бетоне при пропускании через него электрического тока.

В зависимости от принятой схемы расстановки и подключения электродов электродный прогрев разделяется на сквозной, периферийный и с использованием в качестве электродов арматуры. Применение этого метода наиболее эффективно для слабоармированных конструкций — фундаментов, колонн, стен и перегородок, плоских покрытий и бетонных подготовок под полы.

Электродный прогрев монолитных конструкций может быть совмещен с другими способами интенсификации твердения бетона, например с предварительным прогревом бетонной смеси и с использованием различных химических добавок. Применение противоморозных добавок, в состав которых входит мочевина, не допускается из-за разложения ее при температуре выше 40°С. Применение поташа в качестве противоморозной добавки не разрешается вследствие того, что прогретые бетоны с этой добавкой имеют значительный (более 30%) недобор прочности, характеризуются пониженной морозостойкостью и водонепроницаемостью.

Электрообогрев бетона монолитных конструкций в греющей опалубке заключается в непосредственной передаче тепла от греющих поверхностей опалубки к прогреваемому бетону. Распространение тепла в самом бетоне происходит путем теплопроводности.

В качестве нагревателей для греющей опалубки применяются ТЭНы, слюдопластовые нагреватели, греющие кабели, углеграфитовая ткань, сетчатые нагреватели и другие греющие элементы.

Областью применения электрообогрева монолитных конструкций в греющей опалубке в соответствии с положениями СНиП 3.03.01-87 «Несущие и ограждающие конструкции» являются фундаменты под конструкции зданий и оборудование, массивные стены и т.п. конструкции с модулем поверхности 3-6; колонны, балки, прогоны, элементы рамных конструкций, свайные ростверки, стены, перекрытия с модулем поверхности 6-10; полы, перегородки, плиты перекрытий, тонкостенные конструкции с модулем поверхности 10-20, бетонирование которых производится при температуре воздуха до -40°С.

Инфракрасный прогрев бетона

Инфракрасный обогрев бетона предусматривает использование тепловой энергии, выделяемой инфракрасными излучателями, направленной на открытые или опалубленные поверхности обогреваемых конструкций.

Область применения инфракрасного обогрева монолитных конструкций при производстве бетонных и железобетонных работ при отрицательных температурах наружного воздуха включает:

  • отогрев промороженных бетонных и грунтовых оснований, арматуры, закладных деталей и опалубки, удаление снега и наледи;
  • интенсификацию твердения бетона монолитных конструкций и сооружений, возводимых в скользящей либо объемно-переставной опалубке, плит перекрытий и покрытий, вертикальных и наклонных конструкций, бетонируемых в металлической или конструктивной опалубке;
  • предварительный отогрев зоны стыков сборных железобетонных конструкций и ускорение твердения бетона или раствора при заделке стыков;
  • создание тепловой защиты поверхностей, недоступных для утепления.

Индукционный прогрев бетона

Индукционный прогрев монолитных конструкций позволяет использовать магнитную составляющую переменного электромагнитного поля для теплового воздействия электрического тока, наводимого электромагнитной индукцией. При индукционном прогреве монолитных конструкций энергия переменного магнитного поля преобразуется в арматуре или стальной опалубке в тепловую и передается бетону теплопроводностью. Индукционный прогрев бетона применим к конструкциям замкнутого контура, длина которых превышает размеры сечения, с густой арматурой с коэффициентом армирования более 0,5, при бетонировании которых имеется возможность обмотать их кабелем (изготовить индуктор ) или когда бетонирование производят в металлической опалубке.

Прогрев бетона проводами (трансформатором)

Прогрев бетона нагревательными проводами заключается в следующем: перед укладкой бетонной смеси в опалубку на арматурном каркасе закрепляют нагревательные провода определенной длины. Длина и количество нагревателей определяются расчетом. Теплота, выделяемая нагревательными проводами при прохождении по ним тока, передается бетону и распределяется в нем путем теплопроводности. Таким образом бетон можно разогреть до 40-50°С.

В качестве нагревательных проводов применяют специальные провода для прогрева бетона марки ПНСВ-1,2 со стальной оцинкованной жилой диаметром 1,2 мм в поливинилхлоридной изоляции ( возможно применение радиотрансляционных проводов марки ПТПЖ-2х1,2 с двумя стальными оцинкованными жилами в изоляции из модифицированного полиэтилена).

Электропитание нагревательных проводов осуществляют через понижающие трансформаторные подстанции типа КТП ТО-80/86 или КТП-63/ОБ, которые имеют несколько ступеней пониженного напряжения, что позволяет регулировать тепловую мощность, выделяемую нагревательными проводами при изменении температуры наружного воздуха. Одной подстанцией можно обогреть 20-30 м3 бетона.

Нагревательными проводами можно обогревать любые монолитные конструкции при температуре наружного воздуха до -30°С. В среднем для обогрева 1м3 монолитного бетона требуется 60 м нагревательного провода марки ПНСВ-1,2.

В Москве технология прогрева бетона нагревательными проводами довольно широко применялась при возведении храма Христа Спасителя, комплексов Манежная площадь, Гостиный Двор и других объектов.

Технология прогрева бетона нагревательными проводами широко применяется не только российскими, но и зарубежными строительными фирмами, которые работают на территории России.

За последние годы технологию прогрева бетона нагревательными проводами освоили и применяют на практике такие фирмы, как южно-корейская «Самсунг инжинеринг & констракшн Ко., Лтд.», немецкая «Хохтиф», югославские «Акосир», «Напред», «Трудбеник», «Черногория», турецкие «Абка», «Алларко», «Гаранти-Коза» и многие другие.

best-stroy.ru

когда можно строить фундамент весной и зимой, заливка в мороз и без подогрева, в дождь

Добавил(а): Альбина Дарецкая 2 августа

Прочность и долговечность любого здания зависит от фундамента, который служит ему опорой. В настоящее время самым востребованным в строительстве является бетонное основание, способное выдержать вес тяжёлой постройки. Поскольку после окончания строительства дома несущую конструкцию будет сложно ремонтировать, очень важно правильно залить фундамент, чтобы не допустить его проседания в грунт, а также образования на нём трещин и других дефектов.

При какой температуре можно заливать фундамент

Планируя сооружение несущей конструкции, необходимо учитывать погодные условия, марку и качество цемента. Немаловажную роль для обеспечения крепости бетона играют специальные добавки, позволяющие снизить температуру кристаллизации воды, а также поддержка оптимального рабочего режима в период затвердевания фундамента. После заливки основание схватывается в течение суток и далее набирает прочность за 28 дней. Стандартным для создания основания считается температурный диапазон от + 3 до + 25 °C. Известно, что чем теплее на улице, тем быстрее высыхает раствор, однако жара может быть опасна для свежего бетона.

Если при температуре от + 5 до 15 °C состав схватывается естественным образом, отдавая тепло окружающей среде, то в слишком жаркую погоду этого не происходит. В таких условиях бетонный каркас может начать формироваться, когда объём материала ещё увеличен. Остывая, поверхность начинает оседать, а уже образовавшаяся кристаллическая структура препятствует этому процессу. В результате из-за внутреннего напряжения фундамент может покрыться усадочными трещинами через 4–12 часов после заливки. Чтобы основание не крошилось при температуре больше + 25 °C, стоит использовать быстротвердеющий портландцемент, который через 5–6 часов заливки нужно полить водой и затенить старыми тряпками, картоном или опилками. Для замедления гидратации допустимо вводить модифицирующие добавки и пластификаторы. При появлении трещин требуется повторная трамбовка.

В жаркую погоду фундамент может покрыться трещинами

Можно ли заливать фундамент зимой

Самым благоприятным временем для сооружения несущей конструкции считается период с апреля по ноябрь. Однако ситуация может сложиться так, что заливку понадобится проводить зимой, ведь в некоторых регионах России лето практически отсутствует. Современные строительные технологии позволяют создавать прочные основания даже в холода. Возведение фундамента зимой особенно актуально на шатких грунтах. Дождавшись их промерзания, можно выкопать отличный котлован. Кроме того, на закупке строительных материалах не в сезон можно сэкономить определённую сумму. Чаще всего зимой возводятся ленточные основания с использованием бетонных блоков и конструкции из бетонных свай, предназначенные для лёгких деревянных объектов.

По разным оценкам за последние пять лет доля зимнего бетонирования в общем объёме строительства колеблется от 10 до 17%. Это солидный куш для производителей и поставщиков строительной химии, и, в частности, тех добавок, которые должны обеспечить эффективность процесса при отрицательных температурах. С другой стороны, именно производители повлияли на рост зимнего строительства. Интерес тут взаимный.

Как цементный раствор ведёт себя в морозы

Планируя зимние работы, стоит помнить, что обычный бетон для них не годится. В мороз допустимо применять только цемент со специальными присадками и модифицирующими добавками. Последние снижают расход воды примерно на 10–15%. При влажности воздуха в 60% и выше использовать модификаторы не рекомендуется, к тому же стоит помнить, что они могут вступать в реакцию с некоторыми металлами. Для обеспечения прочности конструкции бетон нужно прогревать в первые двое суток после заливки. Нужный температурный режим смеси может поддерживаться с помощью:

  • термических пушек;
  • специального греющего провода, укладываемого при заливке бетона;
  • электродов (арматурных прутьев), на которые подаётся напряжение.

Существует также способ прогрева бетонной смеси с помощью сварочного аппарата, но он по своей сути сводится к использованию электродов и применим только при небольших объёмах заливки.

Подогревать разрешается только воду и наполнители, но не цемент, иначе он утратит свои качества.

Для зимних работ необходим бетон со специальными присадками

Обычно в регионах РФ не применяют раствор с температурой выше 21 ºC, с учётом того, что в атмосферу уйдёт 4,5–5 ºC. Поэтому для рабочего состава жидкость нагревается до 32 ºC. Более горячую воду сначала размешивают с наполнителями, а потом порционно — с цементом.

Возможна ли заливка бетона в мороз без подогревания

О том, можно ли заливать фундамент в холодную погоду без подогрева следует поговорить отдельно. Даже колебания температуры от +5 до 0 °C для бетонного раствора считаются зимними. В холодное время года при бетонировании важно обеспечить плавное затвердевание раствора не менее, чем на 60%. Это гарантирует сохранность структуры основания и его дозревание, когда придёт оттепель.

Однако прочность фундамент наберёт только при плюсовой температуре раствора, поэтому без искусственного подогревания для строительных работ нужно выбрать погожий зимний денёк. Немаловажное значение имеет и состав цемента: в так называемый холодный бетон входят противоморозные добавки, понижающие температуру замерзания воды. Для этих целей применяются хлористые калий и натрий в концентрации от 2 до 15%. Используя противоморозные модификаторы, демонтировать опалубку с раствором М200 можно уже при 40% прочности, М400 — при 20% и М300 — при 30%.

Видео: прогрев бетона фундамента зимой

Когда можно заливать фундамент весной

Тем, кто решил заняться сооружением фундамента ранней весной (до апреля), следует проявить осторожность. Сначала нужно дождаться оттаивания грунта и тепла, когда ночью температура не опускается ниже 0 °C. Также необходимо учитывать «просушку» дорог, длящуюся один-два месяца, во время которой тяжеловесной технике (автобетононасосам, шаландам, тонарам и прочим машинам) ограничивают движение по областным дорогам. Без перечисленного транспорта возвести монолитный фундамент невозможно. С апреля стоимость расходных материалов начинает расти.

Весной дороги размывает, поэтому тяжеловесная техника по ним пройти не сможет

Непоправимый ущерб конструкции могут нанести неожиданные заморозки, поэтому когда прогноз погоды нестабилен, а работы уже запланированы, рекомендуется подстраховаться приобретением противоморозных наполнителей. Даже при температуре воздуха +23 °C нормативную прочность бетон набирает только через три недели. При более низких температурах сроки заметно увеличиваются, в итоге с закладкой стен после заливки спешить нельзя.

Как показывает практика, дом, возведённый на голом грунте, стоит считаные годы. При отсутствии основания нижние блоки или деревянные венцы разрушаются из-за деформации почвы.

Можно ли заливать фундамент в дождь

В настоящее время дождь не повод для прекращения бетонирования, как это было в недалёком прошлом. Используя несложное оборудование и подходящую марку цемента, можно заливать фундамент и в сырую погоду. Сама по себе вода не оказывает негативного воздействия на раствор, просто до его застывания может произойти размывание и нарушение пропорций. Поэтому всё зависит от силы осадков.

Если площадку не заливает ливень, то для продолжения работы будет достаточно навеса. От мелкого дождя защитит обыкновенная полиэтиленовая плёнка, которую нужно использовать с осторожностью, потому что бетон застывает только на свежем воздухе. Разумеется, в тёплую и солнечную погоду раствор лучше насыщается углекислой кислотой и быстрее затвердевает, образуя прочное основание. Но и в сооружении фундаментов в дождь тоже есть свои плюсы, поскольку бетонная смесь становится более прочной при 80% влажности.

Полиэтиленовую пленку нельзя долго держать на поверхности, поскольку бетон не застывает без притока свежего воздуха

Как работать во время осадков

Главные требования к проводимым работам по заливке фундамента в дождь:

  1. Содержание в растворе цементов М400, М500 и М600, созданных для работ при контакте с влагой.
  2. Правильно подобранный способ укладки бетона. Необычная форма основания или его заглубление предполагает использование специальной техники, не допускающей образования пустот и вытесняющей лишнюю жидкость.
  3. Использование гидроизоляции, которую можно снять не раньше двух-трёх дней.

Современный рынок предлагает широкий ассортимент строительных смесей с различными параметрами. Выпускаются быстро застывающие и долго застывающие составы, а также бетон с противоморозными добавками. Но заливка фундамента в экстремальных погодных условиях — это риск, который всегда нужно учитывать. При низкой температуре в основании могут образоваться трещины, а при осадках — размывание. Всё это может негативно сказаться на прочности конструкций.

Люблю свою работу.

Оцените статью:

Поделитесь с друзьями!

prorab.guru

Технология бетонных работ в зимних условиях

Физические процессы и определяющие положения

Понятие «зимние условия» в технологии монолитного бетона и железобетона несколько отличается от общепринятого — календарного. Зимние условия начинаются, когда среднесуточная температура наружного воздуха снижается до +5°С, а в течение суток имеет место падение температуры ниже 0°С.

При отрицательных температурах не прореагировавшая с цементом вода переходит в лед и не вступает в химическое соединение с цементом. В результате этого прекращается реакция гидратации и, следовательно, бетон не твердеет. Одновременно в бетоне развиваются значительные силы внутреннего давления, вызванные увеличением (примерно на 9%) объема воды при переходе ее в лед. При раннем замораживании бетона его неокрепшая структура не может противостоять этим силам и нарушается. При последующем оттаивании замерзшая вода вновь превращается в жидкость и процесс гидратации цемента возобновляется, однако разрушенные структурные связи в бетоне полностью не восстанавливаются.

Замораживание свежеуложенного бетона сопровождается также образованием вокруг арматуры и зерен заполнителя ледяных пленок, которые благодаря притоку воды из менее охлажденных зон бетона увеличиваются в объеме и отжимают цементное тесто от арматуры и заполнителя.

Все эти процессы значительно снижают прочность бетона и его сцепление с арматурой, а также уменьшает его плотность, стойкость и долговечность.

Если бетон до замерзания приобретает определенную начальную прочность, то все упомянутые выше процессы не оказывают на него неблагоприятного воздействия. Минимальную прочность, при которой замораживание для бетона не опасно, называют критической.

Величина нормируемой критической прочности зависит от класса бетона, вида и условий эксплуатации конструкции и составляет: для бетонных и железобетонных конструкций с ненапрягаемой арматурой — 50% проектной прочности для В7,5…В10, 40% для В12,5… В25 и 30% для В 30 и выше, для конструкций с предварительно напрягаемой арматурой — 80% проектной прочности, для конструкций, подвергающихся попеременному замораживанию и оттаиванию или расположенных в зоне сезонного оттаивания веч-номерзлых грунтов — 70% проектной прочности, для конструкций, нагружаемых расчетной нагрузкой — 100% проектной прочности.

Продолжительность твердения бетона и его конечные свойства в значительной степени зависят от температурных условий, в которых выдерживают бетон. По мере повышения температурыувеличивается активность воды, содержащейся в бетонной смеси, ускоряется процесс ее взаимодействия с минералами цементного клинкера, интенсифицируются процессы формирования коагуляционной и кристаллической структуры бетона. При снижении температуры, наоборот, все эти процессы затормаживаются и твердение бетона замедляется.

Поэтому при бетонировании в зимних условиях необходимо создать и поддерживать такие температурно-влажностные условия, при которых бетон твердеет до приобретения или критической, или заданной прочности в минимальные сроки с наименьшими трудовыми затратами. Для этого применяют специальные способы приготовления, подачи, укладки и выдерживания бетона.

При приготовлении бетонной смеси в зимних условиях ее температуру повышают до 35…40С путем подогрева заполнителей и воды. Заполнители подогревают до 60С паровыми регистрами, во вращающихся барабанах, в установках с продувкой дымовых газов через слой заполнителя, горячей водой. Воду подогревают в бойлерах или водогрейных котлах до 90С. Подогрев цемента запрещается.

При приготовлении подогретой бетонной смеси применяют иной порядок загрузки составляющих в бетоносмеситель. В летних условиях в барабан смесителя, предварительно заполненного водой, все сухие компоненты загружают одновременно. Зимой во избежание «заваривания» цемента в барабан смесителя вначале заливают воду и загружают крупный заполнитель, а затем после нескольких оборотов барабана — песок и цемент. Общую продолжительность перемешивания в зимних условиях увеличивают в 1,2… 1,5 раза. Бетонную смесь транспортируют в закрытой утепленной и прогретой перед началом работы таре (бадьи, кузова машин). Автомашиныимеют двойное днище, в полость которого поступают отработанные газы мотора, что предотвращает теплопотери. Бетонную смесь следует транспортировать от места приготовления до места укладки по возможности быстрее и без перегрузок. Места погрузки и выгрузки должны быть защищены от ветра, а средства подачи бетонной смеси в конструкции (хоботы, виброхоботы и др.) утеплены.

Состояние основания, на котором укладывают бетонную смесь, а также способ укладки должны исключать возможность ее замерзания в стыке с основанием и деформации основания при укладке бетона на пучинистые фунты. Для этого основание отогревают до положительных температур и предохраняют от замерзания до приобретения вновь уложенным бетоном требуемой прочности.

Опалубку и арматуру до бетонирования очищают от снега и наледи, арматуру диаметром более 25 мм, а также арматуру из жестких прокатных профилей и крупные металлические закладные детали при температуре ниже — 10°С отогревают до положительной температуры.

Бетонирование следует вести непрерывно и высокими темпами, при этом ранее уложенный слой бетона должен быть перекрыт до того, как в нем температура будет ниже предусмотренной.

Строительное производство располагает обширным арсеналом эффективных и экономичных методов выдерживания бетона в зимних условиях, позволяющих обеспечить высокое качество конструкций. Эти методы можно разделить на три группы: метод, предусматривающий использование начального теплосодержания, внесенного в бетонную смесь при ее приготовлении или перед укладкой в конструкцию, и тепловыделение цемента, сопровождающее твердение бетона — так называемый метод «термоса», методы, основанные на искусственном прогреве бетона, уложенного в конструкцию — электропрогрев, контактный, индукционный и инфракрасный нагрев, конвективный обогрев, методы, использующие эффект понижения эвтектической точки воды в бетоне с помощью специальных противоморозных химических добавок.

Указанные методы можно комбинировать. Выбор того или иного метода зависит от вида и массивности конструкции, вида, состава и требуемой прочности бетона, метеорологических условий производства работ, энергетической оснащенности строительной площадки и т. д.

Метод «термоса»

Технологическая сущность метода «термоса» заключается в том, что имеющая положительную температуру (обычно в пределах 15… 30°С) бетонная смесь укладывается в утепленную опалубку. В результате этого бетон конструкции набирает заданную прочность за счет начального теплосодержания и экзотермического тепловыделения цемента за время остывания до 0°С.

В процессе твердений бетона выделяется экзотермическая теплота, количественно зависящая от вида применяемого цемента и температуры выдерживания.

Наибольшим экзотермическим тепловыделением обладают высокомарочные и быстротвердеющие портландцементы. Экзотермия бетона обеспечивает существенный вклад в теплосодержание конструкции, выдерживаемой методом «термоса».

Поэтому при применении метода «термоса» рекомендуется применять бетонную смесь на высокоэкзотермичных портландских и быстротвердеющих цементах, укладывать с повышенной начальной температурой и тщательно утеплять.

Бетонирование методом «Термос с добавками-ускорителями»

Некоторые химические вещества (хлористый кальций СаСl, углекислый калий — поташ К2СО3, нитрат натрия NaNO3 и др.), введенные в бетон внезначительных количествах (до 2% от массы цемента), оказывают следу ющее действие на процесс твердения: эти добавки ускоряют процесс твердения в начальный период выдерживания бетона. Так, бетон с добавкой 2%-ного хлористого кальция от массы цемента уже на третий день достигает прочности, в 1,6 раза большей, чем бетон того же состава, но без добавки. Введение в бетон добавок-ускорителей, являющихся одновременно и противоморозными добавками, в указанных количествах понижает температуру замерзания до -3°С, увеличивая тем самым продолжительность остывания бетона, что также способствует приобретению бетоном большей прочности.

Бетоны с добавками-ускорителями готовят на подогретых заполнителях и горячей воде. При этом температура бетонной смеси на выходе из смесителя колеблется в пределах 25…35°С, снижаясь к моменту укладки до 20°С. Такие бетоны применяют при температуре наружного воздуха -15… -20°С. Укладывают их в утепленную опалубку и закрывают слоем теплоизоляции. Твердение бетона происходит в результате термосного выдерживания в сочетании с положительным воздействием химических добавок. Этот способ является простым и достаточно экономичным, позволяет применять метод «термоса» для конструкций с Мп

Бетонирование «Горячий термос»

Заключается в кратковременном разогреве бетонной смеси до температуры 60… 80°С, уплотнении ее в горячем состоянии и термосном выдерживании или с дополнительным обогревом.

В условиях строительной площадки разогрев бетонной смеси осуществляют, как правило, электрическим током. Для этого порцию бетонной смеси с помощью электродов включают в электрическую цепь переменного тока в качестве сопротивления.

Таким образом, как выделяемая мощность, так и количество выделяемой за промежуток времени теплоты зависят от подводимого к электродам напряжения (прямая пропорциональность) и омическогосопротивления профеваемой бетонной смеси (обратная пропорциональность).

В свою очередь, омическое сопротивление является функцией геометрических параметров плоских электродов, расстояния между электродами и удельного омического сопротивления бетонной смеси.

Электроразофев бетонной смеси осуществляют при напряжении тока 380 и реже 220 В. Для организации электроразофева на строительной площадке оборудуют пост с трансформатором (напряжение на низкой стороне 380 или 220 В), пультом управления и распределительным щитом.

Электроразогрев бетонной смеси осуществляют в основном в бадьях или в кузовах автосамосвалов.

В первом случае приготовленную смесь (на бетонном заводе), имеющую температуру 5…15°С, доставляют автосамосвалами на строительную площадку, выгружают в электробадьи, разогревают до 70… 80°С и укладывают в конструкцию. Чаще всего применяют обычные бадьи (туфельки) с тремя электродами из стали толщиной 5 мм, к которым с помощью кабельных разъемов подключают провода (или жилы кабелей) питающей сети. Для равномерного распределения бетонной смеси между электродами при загрузке бадьи и лучшей выгрузке разогретой смеси в конструкцию на корпусе бадьи установлен вибратор.

Во втором случае приготовленную на бетонном заводе смесь доставляют на строительную площадку в кузове автосамосвала. Автосамосвал въезжает на пост разогрева и останавливается под рамой с электродами. При работающем вибраторе электроды опускают в бетонную смесь и подают напряжение. Разогрев ведут в течение 10… 15 мин до температуры смеси на быстротвердеющих портландцементах 60°С, на портландцементах 70°С, на шлакопортландцементах 80°С.

Для разогрева смеси до столь высоких температур за короткий промежуток времени требуются большие электрические мощности. Так, для разогрева 1 м смеси до 60°С за 15 мин требуется 240 кВт, а за 10 мин — 360 кВт установленной мощности.

Искусственный прогрев и нагрев бетона

Сущность метода искусственного прогрева и нагрева заключается в повышении температуры уложенного бетона до максимально допустимой и поддержании ее в течение времени, за которое бетон набирает критическую или заданную прочность.

Искусственный прогрев и нагрев бетона применяют при бетонировании конструкций с Мп > 10, а также и более массивных, если в последних невозможно получить в установленные сроки заданную прочность при выдерживании только способом термоса.

Физическая сущность электропрогрева (электродного прогрева) идентична рассмотренному выше способу электроразогрева бетонной смеси, т. е. используется теплота, выделяемая в уложенном бетоне при пропуске через него электрического тока.

Образующаяся теплота расходуется на нагрев бетона и опалубки до заданной температуры и возмещение теплопотерь в окружающую среду, происходящих в процессе выдерживания. Температура бетона при электропрогреве определяется величиной вьщеляемой в бетоне электрической мощности, которая должна назначаться в зависимости от выбранного режима термообработки и величины теплопотерь, имеющих место при электропрогреве на морозе.

Для подведения электрической энергии к бетону используют различные электроды: пластинчатые, полосовые, стержневые и струнные.

К конструкциям электродов и схемам их размещения предъявляются следующие основные требования: мощность, выделяемая в бетоне при электропрогреве, должна соответствовать мощности, требуемой по тепловому расчету, электрическое и, следовательно, температурное поля должны быть по возможности равномерными, электроды следует располагать по возможности снаружи прогреваемой конструкции для обеспечения минимального расхода металла, установку электродов и присоединение к ним проводов необходимо производить до начала укладки бетонной смеси (при использовании наружных электродов).

В наибольшей степени удовлетворяют изложенным требованиям пластинчатые электроды.

Пластинчатые электроды принадлежат к разряду поверхностных и представляют собой пластины из кровельного железа или стали, нашиваемые на внутреннюю, примыкающую к бетону поверхность опалубки и подключаемые к разноименным фазам питающей сети. В результате токообмена между противолежащими электродами весь объем конструкции нагревается. С помощью пластичнатых электродов прогревают слабоармированные конструкции правильной формы небольших размеров (колонны, балки, стены и др.).

Полосовые электроды изготовляют из стальных полос шириной 20…50 мм и так же, как пластинчатые электроды, нашивают на внутреннюю поверхность опалубки.

Токообмен зависит от схемы присоединения полосовых электродов к фазам питающей сети. При присоединении противолежа щих электродов к разноименным фазам питающей сети токообмен происходит между противоположными гранями конструкции и в тепловыделение вовлекается вся масса бетона. При присоединении к разноименным фазам соседних электродов токообмен происходит между ними. При этом 90% всей подводимой энергии рассеивается в периферийных слоях толщиной, равной половине расстояния между электродами. В результате периферийные слои нагреваются за счет джоулевой теплоты. Центральные же слои (так называемое «ядро» бетона) твердеют за счет начального теплосодержания, экзотермии цемента и частично за счет притока теплоты от нагреваемых периферийных слоев. Первую схему применяют для прогрева слабоармированных конструкций толщиной не более 50 см. Периферийный электропрогрев применяют для конструкций любой массивности.

Полосовые электроды устанавливают по одну сторону конструк ции. При этом к разноименным фазам питающей сети присоединяют соседние электроды. В результате реализуется периферийный электропрогрев.

Одностороннее размещение полосовых электродов применяют при электропрогреве плит, стен, полов и других конструкций толщиной не более 20 см.

При сложной конфигурации бетонируемых конструкций при меняют стержневые электроды — арматурные прутки диаметром 6… 12 мм, устанавливаемые в тело бетона.

Наиболее целесообразно использовать стержневые электроды р виде плоских электродных групп. В этом случае обеспечивается более равномерное температурное поле в бетоне.

При электропрогреве бетонных элементов малого сечения и значительной протяженности (например, бетонных стыков шириной до 3… 4 см) применяют одиночные стержневые электроды.

При бетонировании горизонтально расположенных бетонных или имеющих большой защитный слой железобетонных конструкций используют плавающие электроды — арматурные стержни 6… 12 мм, втапливаемые в поверхность.

Струнные электроды применяют для прогрева конструкций, длина которых во много раз больше размеров их поперечного сечения (колонны, балки, прогоны и т. п.). Струнные электроды устанавливают по центру конструкции и подключают к одной фазе, а металлическую опалубку (или деревянную с обшивкой палубы кровельной сталью) — к другой. В отдельных случаях в качестве другого электрода может быть использована рабочая арматура.

Количество энергии, выделяемой в бетоне в единицу времени, а следовательно, и температурный режим электропрогрева зависят от вида и размеров электродов, схемы их размещения в конструкции, расстояний между ними и схемы подключения к питающей сети. При этом параметром, допускающим произвольное варьирование, чаще всего является подводимое напряжение. Выделяемая электрическая мощность в зависимости от перечисленных выше параметров рассчитывается по формулам.

Ток на электроды от источника питания подается через трансформаторы и распределительные устройства.

В качестве магистральных и коммутационных проводов применяют изолированные провода с медной или алюминиевой жилой, сечение которых подбирают из условия пропуска через них расчетной силы тока.

Перед включением напряжения проверяют правильность установки электродов, качество контактов на электродах и отсутствие их замыкания на арматуру.

Электропрогрев ведут на пониженных напряжениях в пределах 50… 127 В. Осредненно удельный расход электроэнергии составляет 60… 80 кВт/ч на 1 м3 железобетона.

Контактный (кондуктивный) нагрев. При данном методе используется теплота, выделяемая в проводнике при прохождении по нему электрического тока. Затем эта теплота передается контактным путем поверхностям конструкции. Передача теплоты в самом бетоне конструкции происходит путем теплопроводности. Для контактного нагрева бетона преимущественно применяют термоактивные (греющие) опалубки и термоактивные гибкие покрытия (ТАГП).

Греющая опалубка имеет палубу из металлического листа или водостойкой фанеры, с тыльной стороны которой расположены электрические нагревательные элементы. В современных опалубках в качестве нагревателей применяют греющие провода и кабели, сетчатые нагреватели, углеродные ленточные нагреватели, токопроводящие покрытия и др. Наиболее эффективно применение кабелей, которые состоят из константановой проволоки диаметром 0,7… 0,8 мм, помещенной в термостойкую изоляцию. Поверхность изоляции защищена от механических повреждений металлическим защитным чулком. Для обеспечения равномерного теплового потока кабель размещают на расстоянии 10… 15 см ветвь от ветви.

Сетчатые нагреватели (полоса сетки из металла) изолируют от палубы прокладкой асбестового листа, а с тыльной стороны опалубочного щита — также асбестовым листом и покрывают теплоизоляцией. Для создания электрической цепи отдельные полосы сетчатого нагревателя соединяют между собой разводящими шинами.

Углеродные ленточные нагреватели наклеивают специальными клеями на палубу щита. Для обеспечения прочного контакта с коммутирующими проводами концы лент подвергают меднению.

В греющую опалубку может быть переоборудована любая инвентарная с палубой из стали или фанеры. В зависимости от конкретных условий (темпа нагрева, температуры окружающей среды, мощности тепловой защиты тыльной части опалубки) потребная удельная мощность может колебаться от 0,5 до 2 кВ А/м2. Греющую опалубку применяют при возведении тонкостенных и среднемассивных конструкций, а также при замоноличивании узлов сборных железобетонных элементов.

Термоактивное покрытие (ТРАП) — легкое, гибкое устройство с углеродными ленточными нагревателями или греющими проводами, обеспечивающие нагрев до 50°С. Основой покрытия является стеклохолст, к которому крепят нагреватели. Для теплоизоляции применяют штапельное стекловолокно с экранированием слоем из фольги. В качестве гидроизоляции используют прорезиненную ткань.

Гибкое покрытие можно изготовлять различного размера. Для крепления отдельных покрытий между собой предусмотрены отверстия для пропуска тесьмы или зажимов. Покрытие можно располагать на вертикальных, горизонтальных и наклонных поверхностях конструкций. По окончании работы с покрытием на одном месте его снимают, очищают и для удобства транспортировки сворачивают в рулон. Наиболее эффективно применять ТРАП при возведенииплит перекрытий и покрытий, устройстве подготовок под полы и др. ТРАП изготовляют с удельной электрической мощностью 0,25… 1 кВ-А/м2.

При инфакрасном нагреве используют способность инфракрасных лучей поглощаться телом и трансформироваться в тепловую энергию, что повышает теплосодержание этого тела.

Генерируют инфракрасное излучение путем нагрева твердых тел. В промышленности для этих целей применяют инфракрасные лучи с длиной волны 0,76… 6 мкм, при этом максимальным потоком волн данного спектра обладают тела с температурой излучающей поверхности 300…2200°С.

Теплота от источника инфракрасных лучей к нагреваемому телу передается мгновенно, без участия какого-либо переносчика теплоты. Поглощаясь поверхностями облучения, инфракрасные лучи превращаются в тепловую энергию. От нагретых таким образом поверхностных слоев тело прогревается за счет собственной теплопроводности.

Для бетонных работ в качестве генераторов инфракрасного излучения применяют трубчатые металлические и кварцевые излучатели. Для создания направленного лучистого потока излучатели заключают в плоские или параболические рефлекторы (обычно из алюминия).

Инфракрасный нагрев применяют при следующих технологических процессах: отогреве арматуры, промороженных оснований и бетонных поверхностей, тепловой защите укладываемого бетона, ускорении твердения бетона при устройстве междуэтажных перекрытий, возведении стен и других элементов в деревянной, металлической или конструктивной опалубке, высотных сооружений в скользящей опалубке (элеваторы, силосы и т. п.).

Электроэнергия для инфракрасных установок поступает обычно от трансформаторной подстанции, от которой к месту производства работ прокладывают низковольтный кабельный фидер, питающий распределительный шкаф. От последнего электроэнергию подают по кабельным линиям к отдельным инфракрасным установкам.Бетон обрабатывают инфракрасными лучами при наличии автоматических устройств, обеспечивающих заданные температурные и временные параметры путем периодического включения-выключения инфракрасных установок.

При индукционном нагреве бетона используют теплоту, выделяемую в арматуре или стальной опалубке, находящихся в электромагнитном поле катушки-индуктора, по которой протекает переменный электрический ток. Для этого по наружной поверхности опалубки последовательными витками укладывается изолированный провод-индуктор. Переменный электрический ток, проходя через индуктор, создает переменное электромагнитное поле. Электромагнитная индукция вызывает в находящемся в этом поле металле (арматуре, стальной опалубке) вихревые токи, в результате чего арматура (стальная опалубка) нагревается и от нее (кондуктивно) нагревается бетон.

Индукционный метод применяют для отогрева ранее выполненных и прогрева возводимых каркасных железобетонных конструкций, бетонируемых в любой опалубке и при любой температуре наружного воздуха.

stroyrubrika.ru

Время прогрева бетона

При выполнении строительных бетонных работ самое пристальное внимание обращается на придание прочности и долговечности материалу. Ведь для того, чтобы смесь приобрела такие необходимые свойства в зимних условиях, требуется соблюдать технологию прогрева бетона.

Когда приходит время прогрева бетона?

Проводя бетонирование различных конструкций, начиная с поздней осени, следует задуматься, при какой температуре прогревают бетон. Если ожидается, что на улице среднесуточная температура будет опускаться ниже +5°С, и в тоже время минимальные отметки коснутся значений ниже 0°С, то подобные виды работ должны проводиться с прогреванием бетона для обеспечения условий для его оптимального созревания.
В зависимости от региона, наступает разное время для прогрева бетона. Например, в Красноярском крае неблагоприятный период для созревания бетона длится в течение полугода. Климатические особенности Сибири также предполагают ранее похолодание с сильными морозами. Так что ориентироваться в том, при какой температуре следует прогревать бетон, нужно опираясь на характеристики погодных условий в своей местности.

Способы прогрева бетона

Когда наступает время прогрева бетона, то СНиП 3.03.01-87 «Несущие и ограждающие конструкции» предусматривает использование восьми способов создания условий для созревания бетонной смеси. Методы прогрева бетона в зимних условиях различаются от вида конструкции и температуры окружающей среды.

1. Устройство термоса.
Технология прогрева бетона с помощью метода термоса заключается в утеплении опалубки, которая производится сразу же по окончании бетонирования. Тогда поверхность сооружения накрывается слоем теплоизоляции. При этом утепляется опалубка с наружной стороны пенопластом, минеральной ватой, потом досками, фанерой. Подвидом данного метода является ускоренный термос, когда смесь предварительно подогревается до температуры 50-70°С.
Выбор метода в зависимости от вида сооружения можно сделать при помощи таблицы.

Вид сооруженияМинимальная температура окружающей среды, °ССпособ прогревания
Большие по площади фундаменты и плиты из железобетонадо -15термос
до -20ускоренный термос
Фундаменты под массивные сооружения и стеныдо -15термос, ускоренный термос
Бетонирование колон, прогонов, перекрытий, свайных растверокдо -15ускоренный термос

2. Термос с добавлением анти замерзающих добавок и ускорителей созревания бетона.
В данном случае инструкция прогрева бетона заключается в комбинировании утепления монолитного сооружения с добавлением химических веществ, которые ускоряют процессы созревания смеси и в тоже время замедляют ее замерзание. Покупаются добавки в готовом виде.

3. Предварительное подогревание бетонного раствора.
Технологический прогрев бетона осуществляется до температуры 60-80°С непосредственно перед укладкой раствора в формы. Подогрев производится с помощью электрического тока и пара в емкостях, оснащенных электродами или в устройствах непрерывного электрического разогрева.

4. Прогрев электродами.
Схема прогрева бетона заключается в установке в раствор электродов, которые нагревают его металлические элементы. Электрические параметры такого прогрева наведены в таблице.

Температура окружающей среды, °СНапряжение, ВРасстояние между электродами, ммПотребляемая мощность, кВт/м³
-5552002,5
65300
-10551003,0
65250
-15651503,5
75300
-20752004,5
85300

5.Инфракрасный обогрев.
Инструкция прогрева бетона инфракрасными лучами подразумевает передачу тепла смеси с помощью трубчатого электронагревателя, работающего от сети, который греет поверхность по принципу солнца. Такая установка состоит из излучателей, отражателей и поддерживающего оборудования. Интенсивность прогрева смеси регулируется через приближение и отдаление оборудования от ее поверхности и мощностью генератора.

6. Индукционное прогревание.
В индукционную схему прогрева бетона входят индуктора (витки изолированного провода), которые выкладываются вдоль требуемой поверхности опалубки. Затем укладывается раствор. Энергия индукционного поля трансформируется в арматуре или стальной опалубке в энергию тепла, которая передается смеси. Рекомендован данный способ для каркасных железобетонных конструкций.

7. Использование нагревательных проводов.
Технологический прогрев бетона в этом случае осуществляется аналогично индукционному методу, только в провода подается электрический ток, вызывающий повышение температуры раствора.

8. Обогрев в подогреваемой опалубке.
Термоопалубка состоит из инфракрасной пленки или Тэнов, отражательных печей, а также двух щитов между которыми располагается нагревательный элемент. Прогрев бетона осуществляется контактным способом.

На практике, как правило, использование одного метода не гарантирует требуемого результата, поэтому используются комплексные мероприятия.

stroytovaroteka.radidomapro.ru

Правила прогрева бетона: расчет, схема, график, методы




Для гражданского, промышленного, а также кустарного (домашнего) строительства при отрицательных температурах существуют различные способы прогрева бетона, позволяющие не останавливать работы на зимнее время. Такие вспомогательные процедуры позволяют не просто продолжать монтажные работы в мороз, но и увеличивают скорость застывания раствора, особенно с добавлением специальных химических ускорителей затвердевания.

Ниже мы поговорим о таких методах, в общем, и один из них (наиболее популярный) рассмотрим в частности, а также продемонстрируем вам видео в этой статье по теме электрического прогрева бетона.

Заливка бетона при минусовой температуре

Всё о прогреве

Какие применяют способы для прогрева

Электромат

  • Самый примитивный способ заливки раствора в зимнее время, это обустройство над площадкой самого обычного шатра из целлофановой плёнки своими руками, где в средине можно установить горящую паяльную лампу или тепловую пушку. Метод предельно прост, только его можно применять только на объектах с небольшой площадью, да и над вертикальными конструкциями сложно соорудить такой купол.
  • Несколько проще в такой ситуации использовать электрические маты, которыми просто накрывают площадь заливки, установив регулятор в нужном режиме, в зависимости от температуры воздуха на улице. Но и здесь есть серьёзный недостаток — электроматы неудобно использовать при заливке больших площадей, к тому же матами можно накрывать только горизонтально расположенные ЖБК, но никак не стены, опоры или колонны.

Ультрафиолетовый излучатель

  • Ультрафиолетовая установка прогрева бетона, пожалуй, наиболее удобная из всех существующих, так как не предполагает контакта с самим раствором, а тепловая интенсивность прибора просто регулируется расстоянием между УФ излучателем и объектом. Ещё одно преимущество такого способа, это возможность греть конструкции любой конфигурации и в любом положении (как в горизонтальном, так и в вертикальном), при этом опалубка не является препятствием. Тем не менее, такой метод используется достаточно редко — для него нужно большое количество обогревателей.

Опалубка с подогревом

  • Ещё один метод создания монолитных железобетонных конструкций в зимнее время, это применение опалубки с подогревом, только применим он исключительно для вертикальных ЖБК (стен, перегородок, опор). Это очень удобно, так как щиты здесь многоразового использования, а нагревательные элементы на них подлежат замене, причём сделать это достаточно просто. Главный недостаток такой опалубки, это очень высокая цена, что, впрочем, окупается при её частом использовании.

Прогрев электродами

  • Для электродного прогрева железобетонных конструкций используется арматура или проволока катанка с сечением от 8 до 10 мм и понижающего трансформатора, но такой метод больше подходит для вертикально стоящих ЖБК. Здесь греются не сами электроды, а влага между ними (кипятильник из двух лезвий работает по тому же принципу), только здесь расстояние между штырями составляет от 60 до 100 см — всё зависит от температуры воздуха. Основным недостатком, несмотря на всю простоту, является очень большое потребление электроэнергии (один электрод потребляет порядка 45-50А), следовательно, стоимость строительства при этом возрастает.



tᶛC во время заливкиНапряжение (В)Расстояние между штырями-электродами (см)Получаемая мощность (кВт/м3)
1234
-5552025
6330
7550
-1055103,0
6525
7540
8550
-1565153,5
7530
8545
9555
-2075204,5
8530
9540

Таблица прогрева

  • В данном случае, чтобы выдерживать нужную температуру, её проверяют каждые два часа и для этого заранее изготавливают специальные скважины. Во время разогрева раствора такое тестирование производится каждый час. Во время прохождения всего процесса необходимо постоянно следить за состоянием паек и контактов.

Провод ПНСВ и понижающий трансформатор

Примечание. ПНСВ (Провод Нагревательный Стальной Виниловая изоляция) может иметь разное сечение и применяется одноразово. После застывания массы он остаётся там навсегда.

Использование понижающего трансформатора

Вышеупомянутые методы прогрева бетона не так популярны, как тот, о котором речь пойдёт сейчас — это использование провода ПНСВ в качестве обогревателя и понижающего трансформатора для преобразования электроэнергии. Суть такого способа заключается в следующем — кабель укладывают петлями в месте заливки раствора, а его сечение будет зависеть от мощности трансформатора и температуры воздуха на улице (в здании), где проводятся работы.

В зависимости от температуры воздуха с понижающего трансформатора подаётся нагрузка на петли и начинается обогрев, но структура бетона при этом не изменяется, зато значительно увеличивается скорость застывания раствора.

Диаметр жилы в мм1,22,03,0
Ом/метр0,150,050,02

Сопротивление ПНСВ зависит от сечения провода

Важно! Перед укладкой ПНСВ в обязательном порядке следует убедиться в целостности провода и его оболочки. Дело  в том, что контроль прогрева бетона осуществляется только в отношении температурного режима, а сам провод, в случае его перегорания, заменить невозможно, так как он полностью погружен в раствор (к тому же, его замыкание может привести к пожару). Поэтому, для таких целей лучше использовать новый материал.

Напряжение от трансформатора (кВ)Сечение (мм2) не болееТип ЖБК (наличие арматурного каркаса)Длина ПНСВ (м)Тип ЖБК (наличие арматурного каркаса)Длина ПНСВ (м)
101,1+9,958,4
151,1+22,8518,9
201,1+39,833,6
101,4+18,915,5
151,4+42,634,93
201,4+75,632,09
102,0+54,646,18
152,0+123,8103,0
202,0+218,2184,7
104,0+148,57373,0
154,0+1009,0841,0
204,0+1974,01495,0

Таблица оптимальной длины петли при разных сечениях провода и типах бетона

Принципиальная схема прогрева бетона

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили — заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять «барашки», что приводит к излому провода — все повороты следует выполнять плавно.

Сама укладка обычно производится либо «змейкой», как это показано на схеме, либо одинарной петлёй — всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом — оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

В любом случае греющий провод должен быть полностью залит бетоном (скрутки в том числе), так как на воздухе он будет перегреваться, а в результате сгорит, как изоляция, так и стальная жила. Кроме того, вам следует позаботиться  о том, чтобы защитить трансформатор и, как следствие, всю обогревательную конструкцию, от перепадов напряжения, так как бросок может вызвать резкий перегрев и перегорание.

Понижающий трансформатор КТПТО-80

Чтобы представить наглядно схему подключения, давайте рассмотрим, как это делается в соответствии со СНиП 111-4-80/гл.11 и ГОСТ 12.1.013-7 — в данном случае задействован понижающий трансформатор КТПТО-80, как на фото вверху.

Данный агрегат, перед сборкой электрической цепи следует занулить, и делается это с помощью четвёртой жилы кабеля питания на зажим N из блока XT6, шунтируя его с металлическим корпусом управленческого шкафа. Заземление производится от ножек-салазок агрегата, где для этого есть специальный болт с гайкой, а контур делают из стального провода, сечением не менее 4 мм.

Принципиальная схема КТПТО-80

По технике безопасности сопротивление изоляции должно быть не менее 0,5МОм, в чём следует убедиться перед подключением, а также нужно осуществить проверку всех скруток и контактных соединений. Затем установите путевые выключатели SQ1 и SQ2 так, чтобы была возможность надёжного замыкания одноименных контактов при открытии крышки кожуха и пульта управления. Кроме того, обязательно проверьте целостность предохранителей на случай КЗ.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно — 55В), а автовыключатель и SA3 приводите в положение «ВЫКЛ». После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание 380В, проверяем напряжение HL1 и HL3, после чего замыкается QF1 и, используя SB1 (аварийная кнопка «ВЫКЛ») пробуем аварийное отключение. После такого теста делается повторное включение — на KL1 подаём питание кнопкой SB3, после чего срабатывает магнитный пускатель KM1.

Карта прогрева бетона (начальная страница)

В соответствии со СНиП 3.03.01-87 (по нагреву несущих и ограждающих ЖБК при температуре до -40⁰C) используется технологическая карта на электрический обогрев проводами типа ПНСВ. Настоящий документ содержит технические и организационно-технологические решения вопросов по методу проводного обогрева со всеми используемыми техническими и технологическими параметрами, то есть, весь график прогрева бетона.

Температурный лист прогрева

Для контроля над прогревом, а также для возможности прогнозирования качества ЖБК после окончательного затвердевания используют лист прогрева бетона — бланк для которого всегда можно скачать через Интернет. Такие данные позволяют точно выверить время и порядок твердения залитого раствора, то есть, это как бы пошаговое руководство достижения наибольшей прочности.

Контроль или расчет прогрева бетона осуществляют с помощью технического термометра — в залитой массе делают специальные воронки, куда закладывается трубка, а в неё уже опускается термометр. Температуру фиксируют через каждые два часа, а если толщина конструкции не превышает 10-115 см, то это делают каждые 4-5 часов.

Не следует забывать, что при нормальном нагреве ПНСВ — до 80⁰C — температура бетона при прогреве доходит до 40⁰C-50⁰C, и это происходит на морозе!

Использование сварочного аппарата в качестве понижающего трансформатора

В домашних условиях в качестве понижающего трансформатора можно использовать сварочный аппарат мощностью не ниже 250А, как на фото вверху, а сопротивление, следовательно. Количество провода ПНСВ в таких случаях можно рассчитать по формуле R=U/I.

Как правило, показатель U у нас будет 220-230В, и если мы используем агрегат вышеупомянутой мощности, то I=250А. в таком случае R=U/I=220/250=0,88ом и, исходя из этого, можно воспользоваться таблицами для определения нужного сечения и длины провода.

Следует сказать, что погружая ПНСВ в массу бетона, с трансформатором его следует связывать алюминиевым проводом типа АПВ сечением не менее 4 мм, но скрутка при этом должна находиться в растворе.

Об этом моменте мы упомянули не зря — вам придётся соединять два неоднородных металла — сталь и алюминий, следовательно, соединение может оказаться неплотным, что приведёт к искрению, перегреву и перегоранию провода. Но переделать залитую раствором скрутку уже будет невозможно, поэтому, уделите особое внимание этому моменту — от него будет зависеть возможность завершения процесса вообще.

Заключение

В заключение можно сказать, что наиболее низкая стоимость работ по прогреву бетона — в случае с использованием кабеля ПНСВ и понижающего трансформатора, и хотя такой метод достаточно неудобно применять для вертикальных ЖБК, его всё равно иногда используют для экономии средств. Несмотря на сложность укладки провода (занимает много времени), проводной прогрев ЖБ конструкций применяется чаще всего.


masterabetona.ru
