Правильный фундамент ленточный фундамент – разновидности и этапы монтажа пошагово с фото

Содержание

разновидности и этапы монтажа пошагово с фото


При сооружении дома или других построек чаще всего отдают предпочтение ленточному фундаменту, так как такое основания обладает многими преимуществами. Ленточный фундамент для дома достаточно прост в устройстве и при большой необходимости его можно залить без привлечения строительной техники. Такой фундамент является универсальной конструкцией и применяется при строительстве легких деревянных и тяжелых каменных построек на различного типа грунтах.

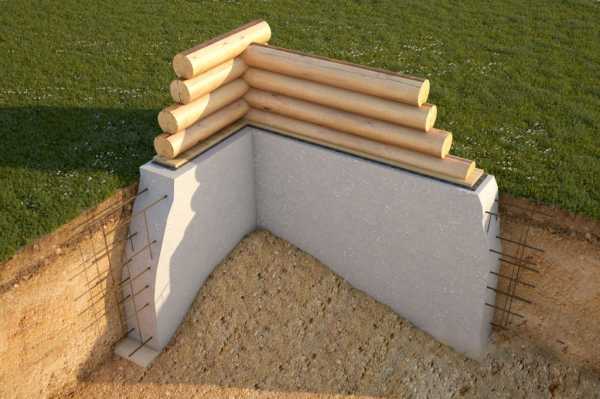

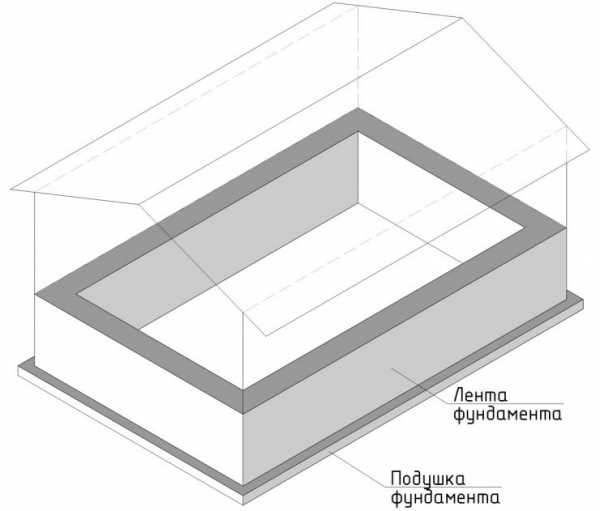

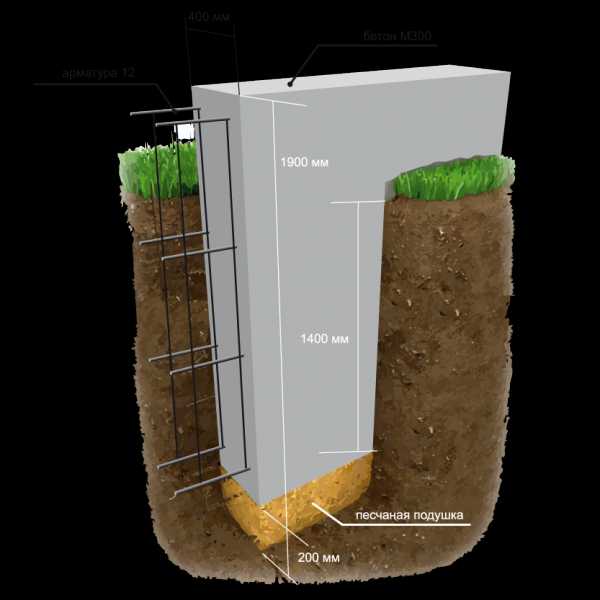

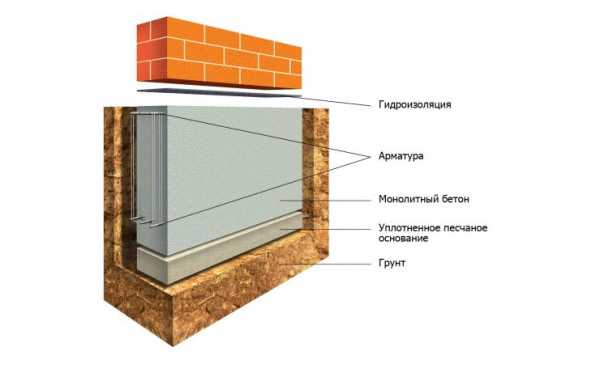

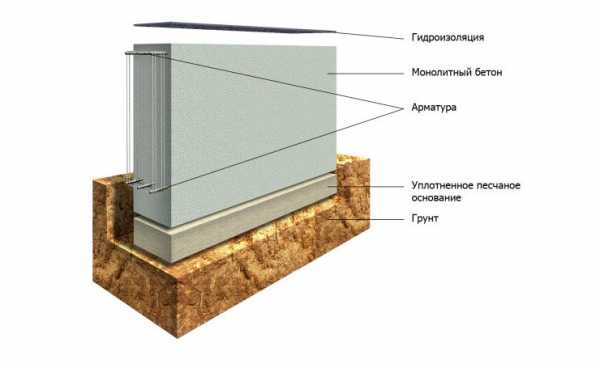

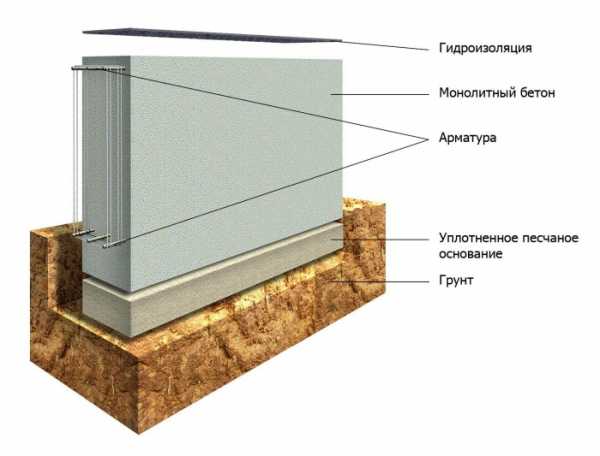

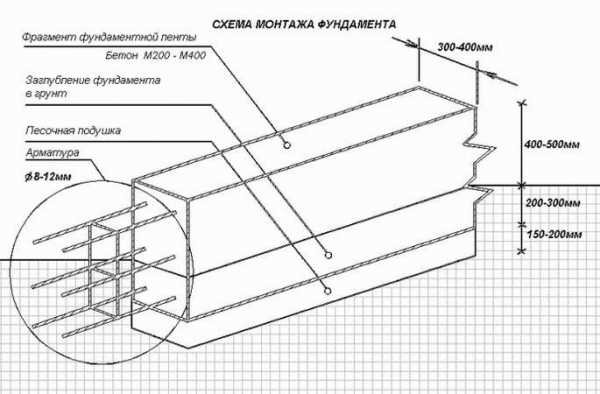

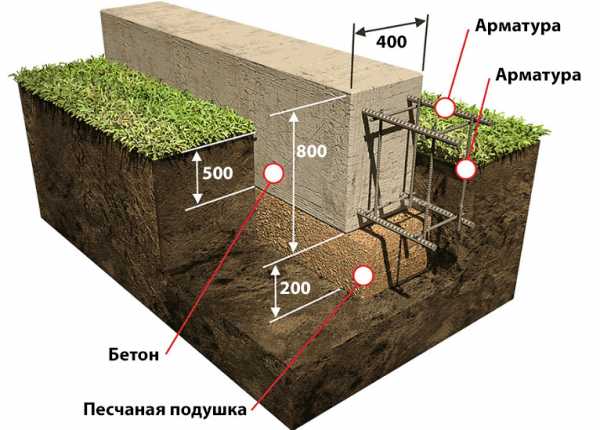

Ленточный фундамент в разрезе

Виды ленточного фундамента


Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы.

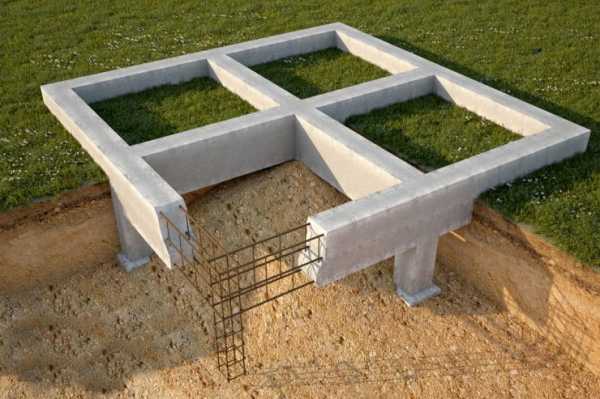

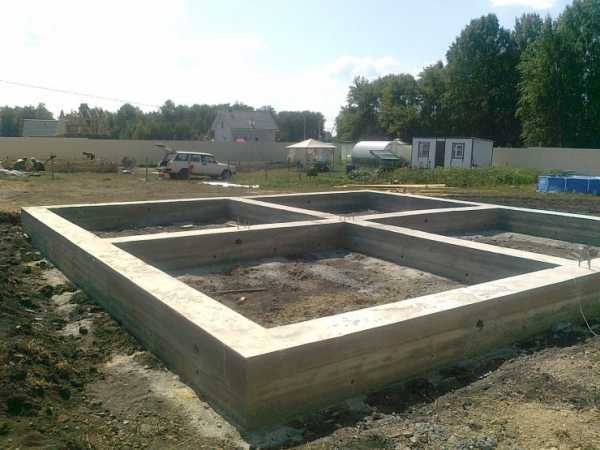

1. Цельнолитой


Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

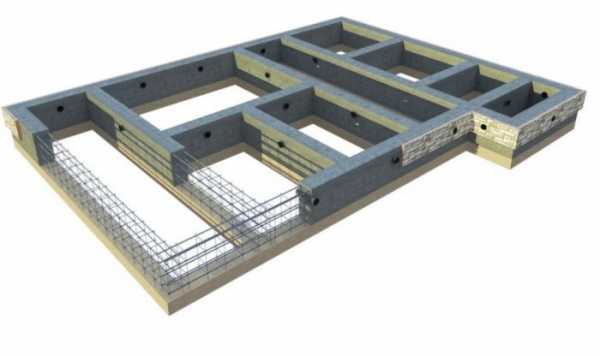

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.


Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.

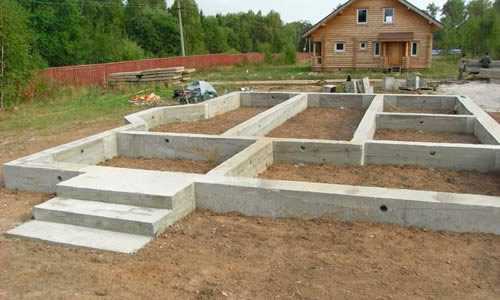

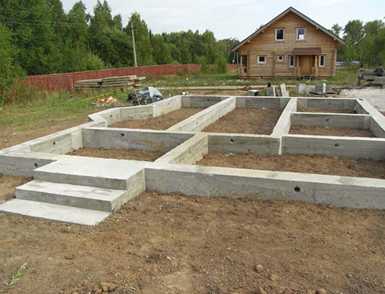

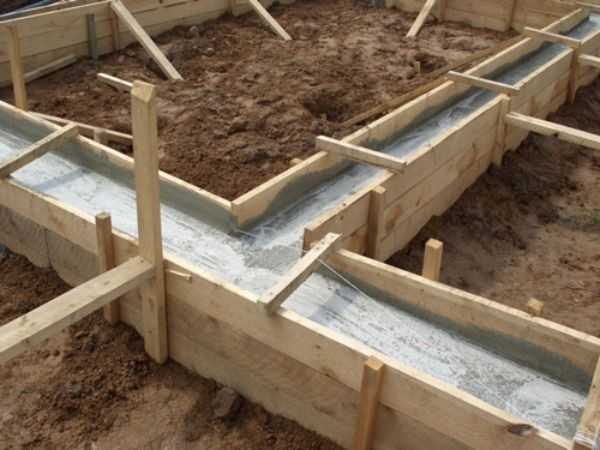

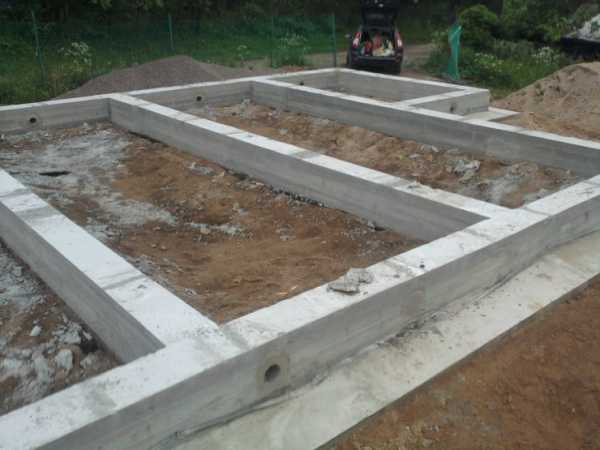

Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубку

2. Сборный

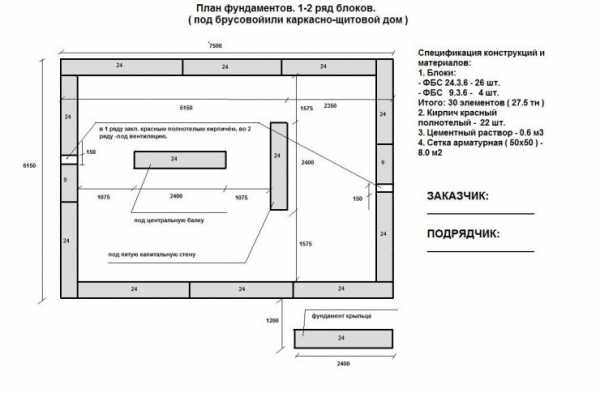

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.


Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.


Для справки! Если говорить о цене вопроса, то разница между сборным и монолитным ленточным фундаментом незначительна. Поэтому при выборе стоит ориентироваться на особенности строения.

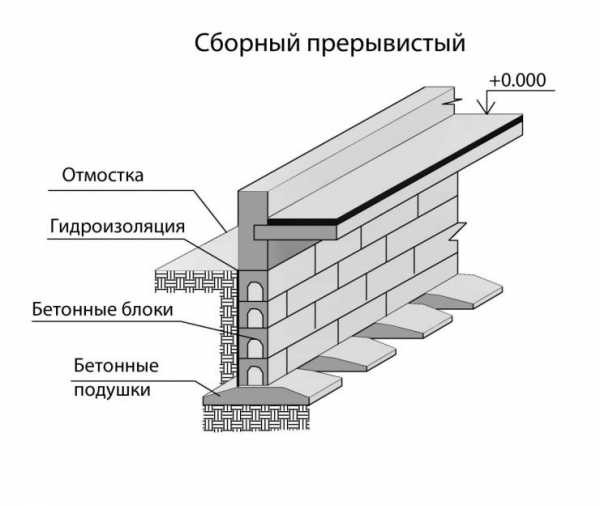

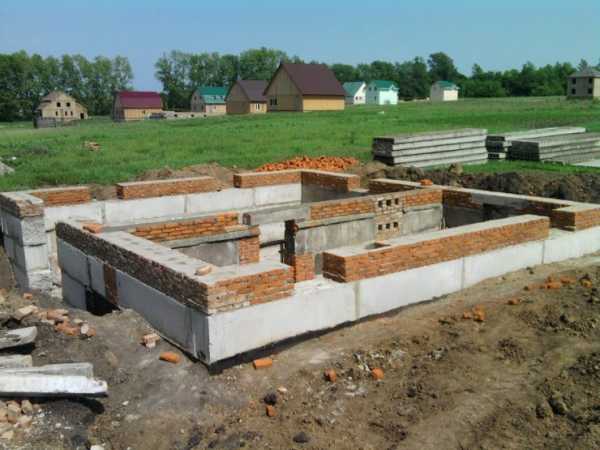

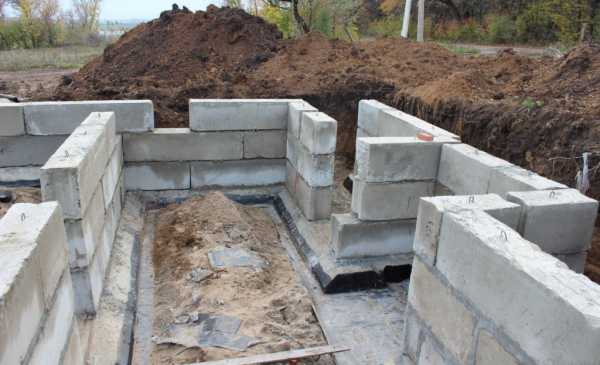

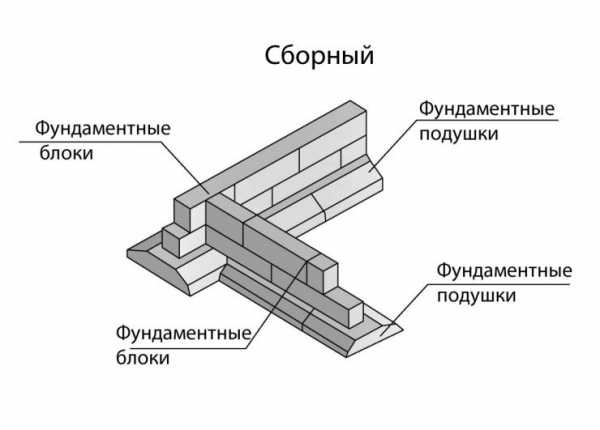

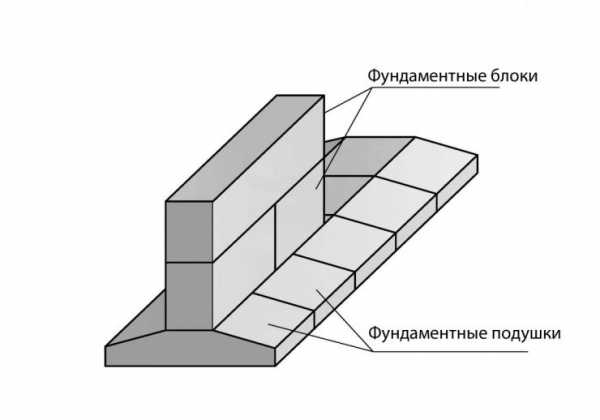

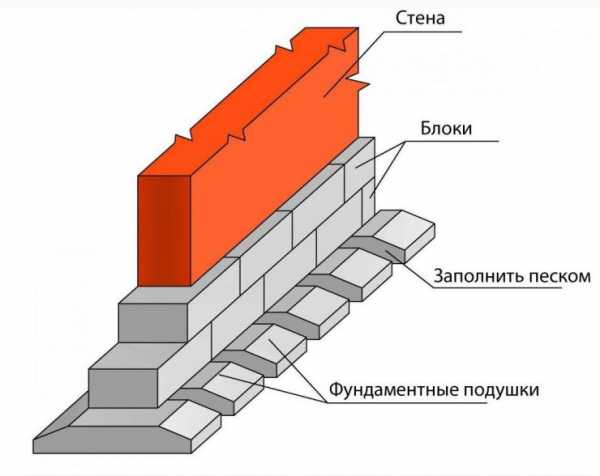

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируются

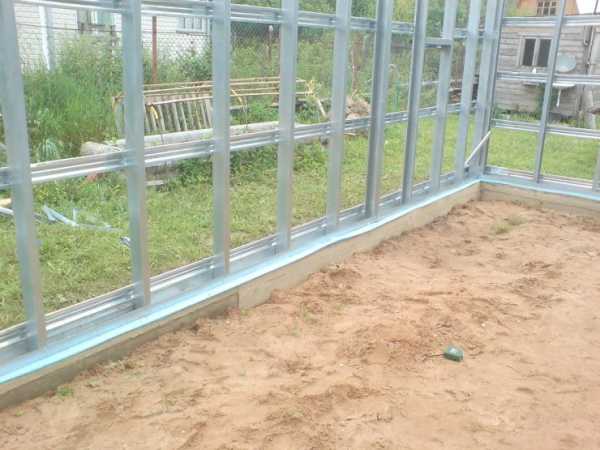

3. Мелкозаглубленный фундамент


Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.


Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период. При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды.


К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.

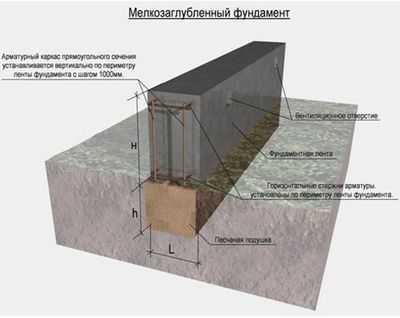

Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметров


На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и ремонта фундамента. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

4. Ленточный фундамент глубокого залегания


Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.


Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.

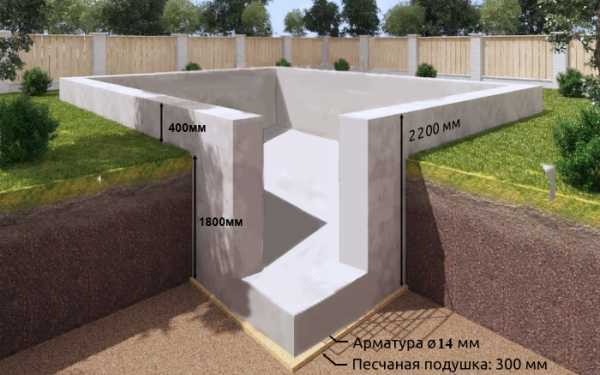

Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от региона

Плюсы и минусы ленточного фундамента


При выборе фундамента стоит обратить внимание на достоинства и недостатки того или иного варианта. Это касается и монолитной ленточной конструкции. К преимуществам относят:


  • возможность обустройства подвального помещения;


  • простота в возведении;


  • невысокая стоимость;


  • высокая прочность и надежность;


  • возможность применения на пучинистых грунтах.


К сожалению, ленточный фундамент имеет некоторые недостатки:


  • в некоторых случаях есть потребность в проведении сложных земляных работ и в использовании тяжелой строительной техники;


  • потребность в проведении гидроизоляционных и теплоизоляционных работ.


Стоит учитывать, что понятие плюсов и минусов неоднозначно, так как здесь все зависит от глубины залегания конструкции. Поэтому каждый тип фундамента необходимо рассматривать отдельно.

Материалы для изготовления ленточного фундамента


Для изготовления основания понадобятся различные материалы. Все зависит от его типа. Так, для сооружения сборного фундамента используют такие материалы:


  • бетонные блоки и плиты определенной марки;


  • бетон для заделывания отверстий между блоками;


  • материалы для проведения гидроизоляции и теплоизоляции.

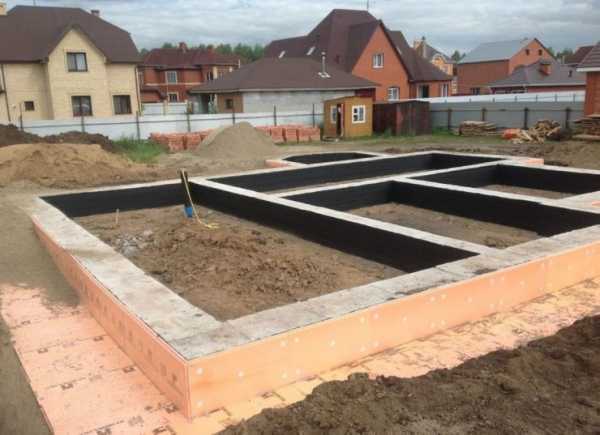

Один из вариантов гидроизоляции – укладывается еще в процессе сборки опалубки


Выложить ленту исключительно из блоков практически невозможно. Поэтому для заделки пробелов используют бетонный раствор и даже кирпичи. Также при этом рекомендовано устраивать железобетонную ленту, которая позволит связать все элементы во единое.


Что касается монолитной конструкции, то для ее возведения понадобится:


  • доски или пенополистирол для сооружения опалубки;


  • арматура для изготовления пояса и соединительных элементов;


  • бетон определенного класса;


  • тепло- и гидроизоляционные материалы.


При сооружении фундамента стоит учитывать, что есть потребность в проведении определенных работ. Это касается обустройства подушки. Для этого понадобится песок или щебень, а также гидроизоляционный материал.


Это может быть интересно! В статье по следующей ссылке читайте про мелкозаглубленный ленточный фундамент для дома из газобетона.

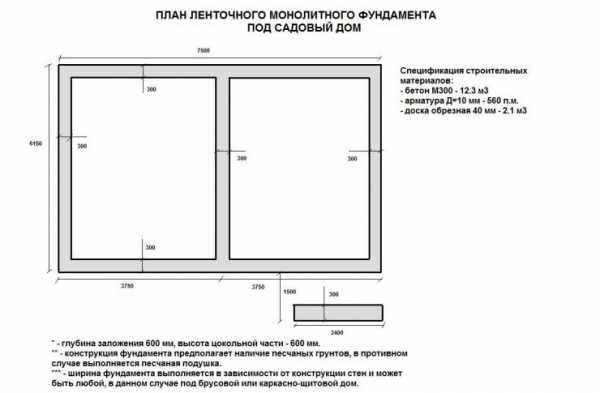

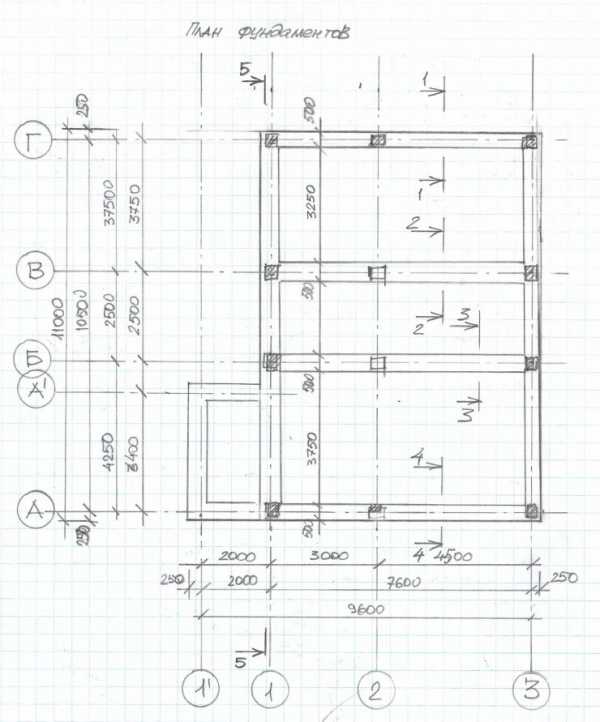

Процесс проектирования ленточного фундамента


Проектирование фундамента является весьма сложной и ответственной задачей, решение которой лучше доверить профессионалам. В процессе этого нужно определить:


  • Вид грунта.


  • Его расчетное сопротивление.


  • Линейные нагрузки.


  • Глубину залегания.


  • Ширину подошвы ленты.


  • Назначение и особенности армирования.


  • Возможность обустройства дренажа.

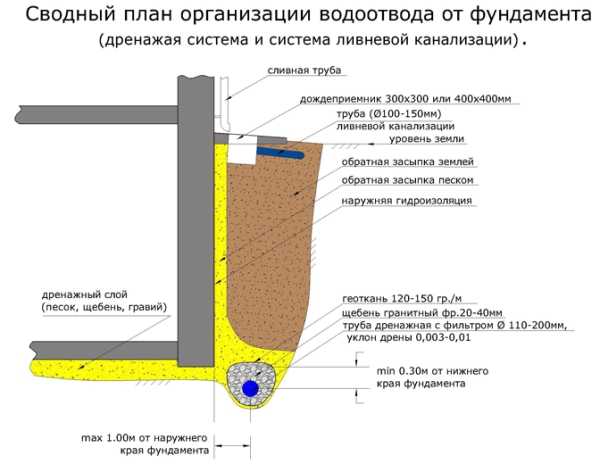

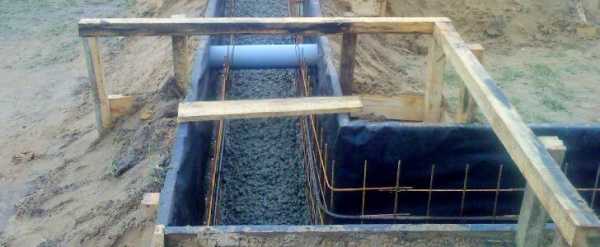

Схема обустройства дренажа ленточного фундамента


Для того чтобы определить эти значения, необходимо обладать определенными знаниями. Именно поэтому эту работу лучше доверить профессионалам. Только они смогут выполнить ее качественно. Стоит помнить, что от этого будет зависеть прочность и долговечность не только фундамента, но и строения возведенного на нем.

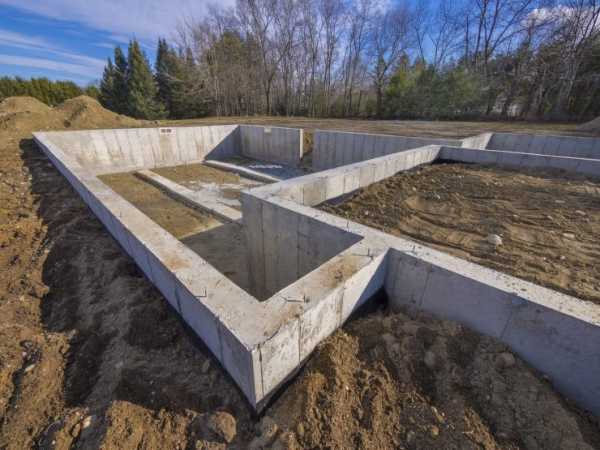

Подвал в доме с ленточным фундаментом


Обустройство подвального помещения в доме с ленточным фундаментом является весьма трудоемким и затратным процессом. Для решения этого вопроса понадобится привлечение строительной техники и проведение ложных земляных и бетонных работ. Обустройство подвала проводится в такой последовательности:


  • Выкапывается котлован установленных размеров. Если он сооружается под всем домом, то для этого понадобится тяжелая строительная техника. Процесс нужно проводить очень аккуратно, чтобы не обрушить землю.

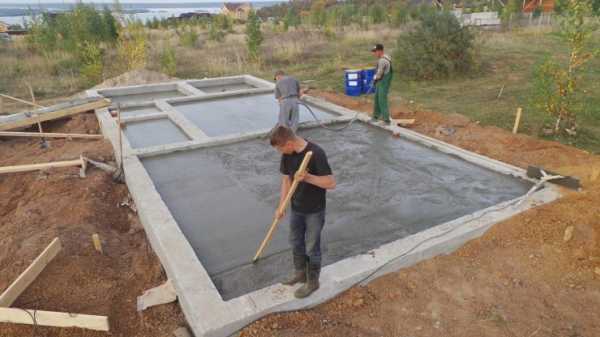

  • По дну котлована делается подушка из щебня и заливается бетон. Чтобы придать полу прочности, выполняется армирование. Арматура должна несколько торчать по периметру, в тех местах, где будут устанавливаться стены.

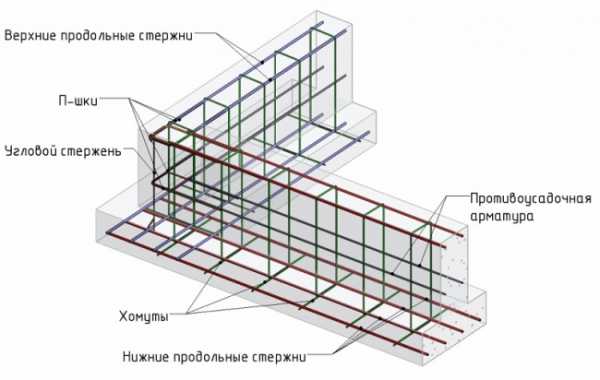

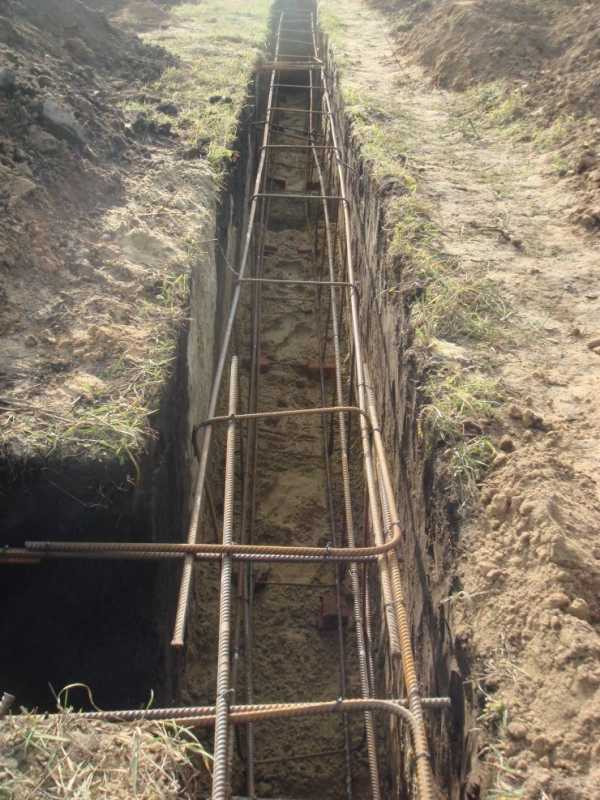

Пример армирования ленточного фундамента


  • Когда пол полностью затвердеет, выполняется армирование стен и установка опалубки для дальнейшей заливки бетона. Если подвал устанавливается только под частью дома, то выпускается арматура, которая в дальнейшем будет связываться с армированным поясом ленточного фундамента.


При сооружении стен особое внимание стоит уделить их высоте. Они должны совпадать с верхней точкой фундамента. После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты.

Глубина заложения ленточного фундамента для дома


Глубина заложения фундамента вычисляется еще на этапе его проектирования. Заглубленная конструкция устанавливается так, что ее подошва находится на 25 см ниже уровня промерзания почвы. Это позволит защитить ее от неравномерных деформаций, которые возникают при морозном пучении грунта.


Высота конструкции зависит от климатических особенностей той или иной местности. Глубину промерзания определяют по формуле. Но, есть готовая таблица, где можно найти эти значения для того или иного региона.

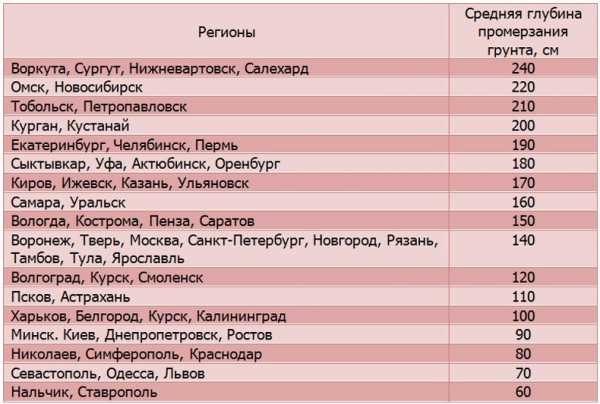

Примерная глубина промерзания почвы в различных регионах РФ и СНГ


Если говорить о мелкозаглубленном фундаменте, то он располагается на расстоянии 85 см от уровня промерзания почвы. При сооружении конструкции стоит учесть, что она будет иметь низкую несущую способность. Также при сооружении основания стоит учесть уровень грунтовых вод. Подошва должна располагаться на расстоянии 20 см от нее. Итак, как делать ленточный фундамент?


Это может быть интересно! В статье по следующей ссылке читайте про строительство ленточного фундамента.

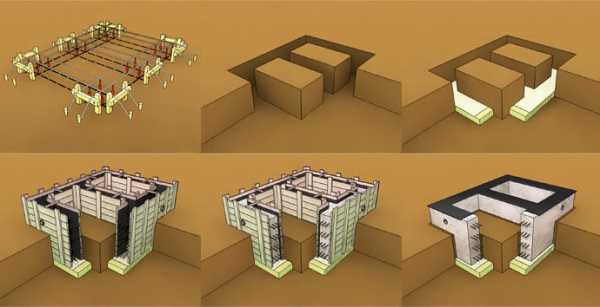

Этапы возведения ленточного фундамента


Изготовление ленточного фундамента является не такой уж сложней задачей. Но, чтобы правильно выполнить работу, нужно тщательно изучить все нюансы и требования. И начать стоит с составления схемы конструкции. На ней указываются размеры элементов, что позволит легко провести ее сооружение. Также по такой схеме можно рассчитать необходимое количество материалов.


Технология устройства ленточного фундамента выглядит примерно так:


  • подготовка основания;


  • работа с опалубкой;


  • гидроизоляция;


  • армирование каркаса;


  • бетонирование ленточного фундамента;

Подготовка основания


На этапе подготовки проводится расчет, нанесение разметки и другие не менее важные работы. Начать стоит с геологического взыскания – эту работу доверяют исключительно специалистам.

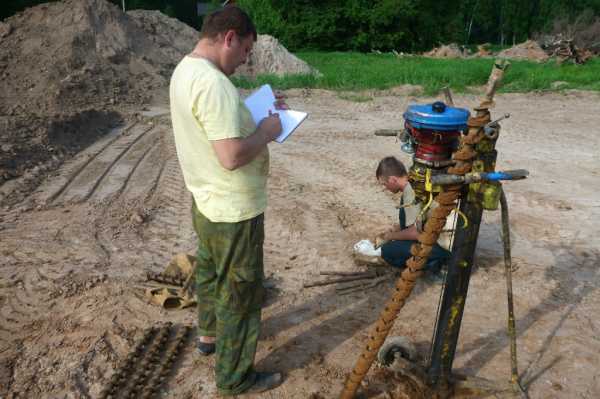

Для грамотного проведения геологических изысканий нужна спецтехника и профильные знания


В процессе геологического взыскания нужно определить следующее:


После этого вычисляют отметку залегания и толщину монолитной ленты. Когда с геологическими взысканиями будет окончено, приступают к разметке участка. Для этого используют деревянную доску и шнур. Также можно использовать известковый раствор. С его помощью на земле делают отметку, где будет проходить лента. Чтобы упростить задачу, работу проводят с использованием заранее подготовленной схемы фундамента.

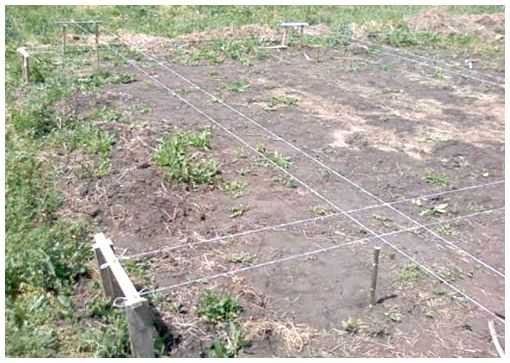

Разметка начинается с одного угла. После этого намечается сторона. Лучше ее делать параллельно забору или дороге. Далее намечается другая сторона и так далее. При этом стоит тщательно проверять углы и диагонали. Это позволит избежать проблем с возведением стен. Допустимая погрешность между диагоналями составляет 2 см.

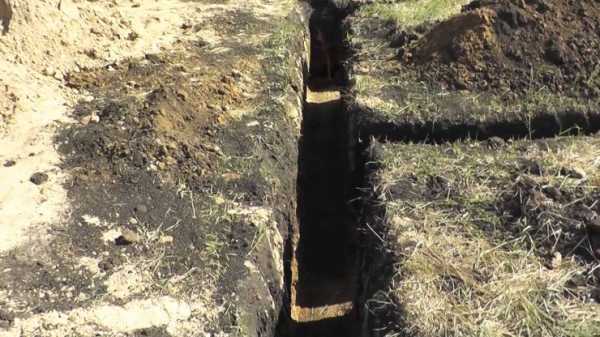

По нанесенной разметке выполняется рытье котлована или траншей. Первый вариант применяется при сооружении домов с подвальным помещением. Здесь понадобится использование тяжелой строительной техники.


Зачем выполняется подготовка основания, смотрите в следующем видео:



На дне подготовленного котлована или траншеи устраивается песчаная подушка. Толщина насыпа может достигать 50 см. Этот параметр зависит от особенностей грунта. Подушку тщательно уплотняют. Это делают путем вибрирования или поливки водой. Поверх подушки делается подготовленный слой. Для этого проводится заливка тощего бетона толщиной не более 10 см.

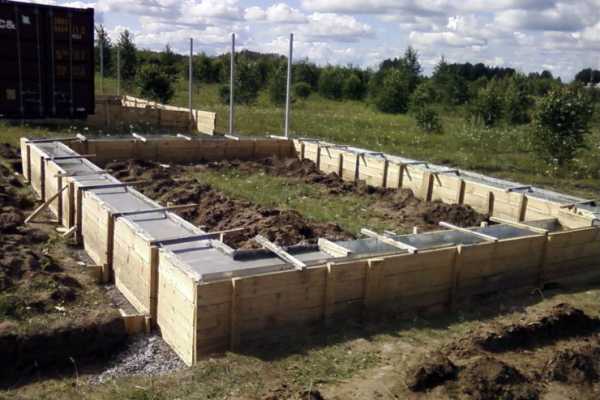

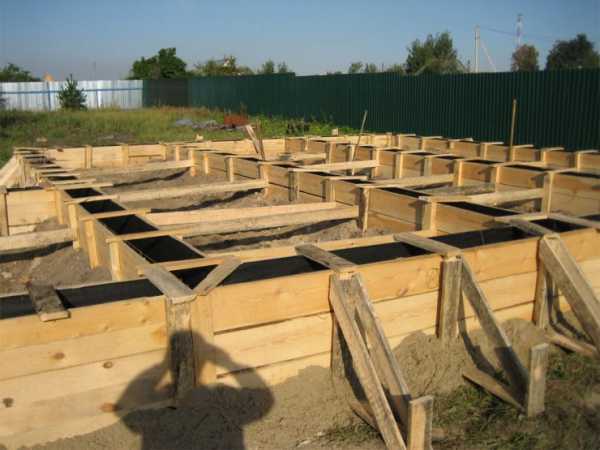

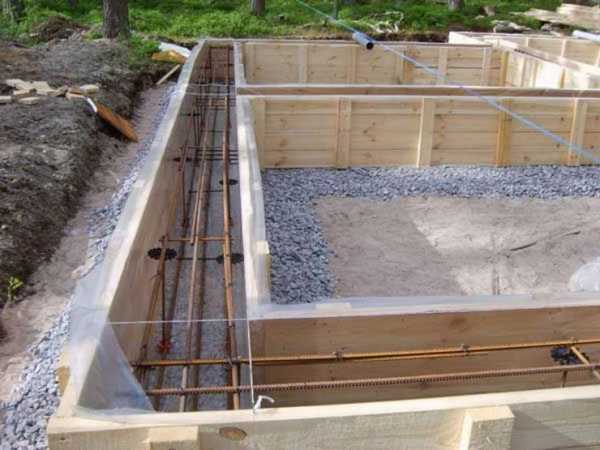

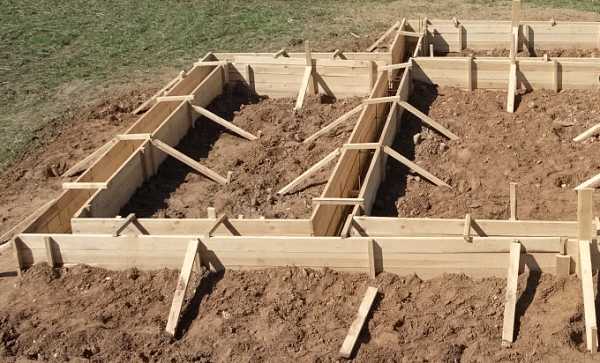

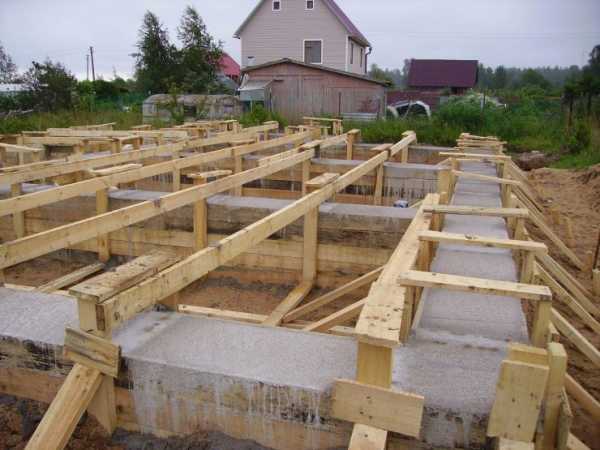

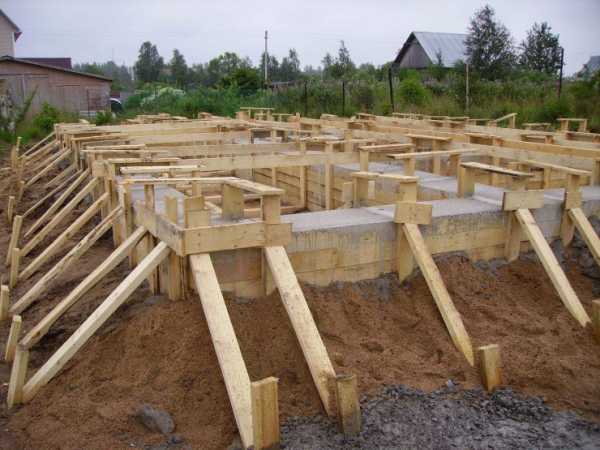

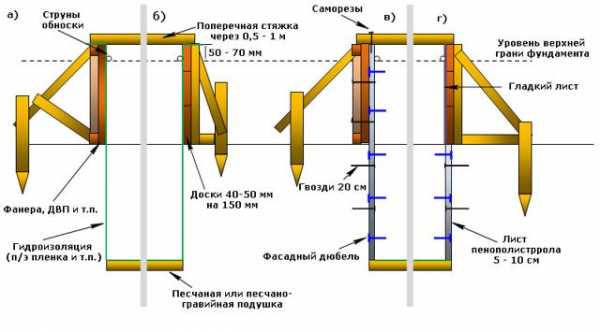

Работа с опалубкой и гидроизоляция

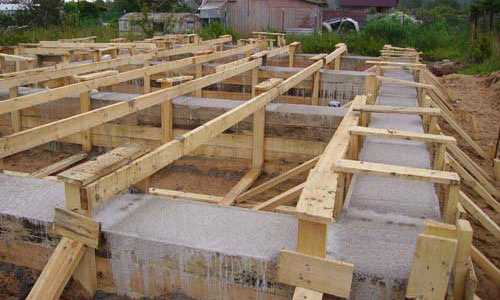

Устройство ленточного фундамента проводится с помощью таких типов опалубки:


  • съемная, которая изготовляется из деревянных досок;

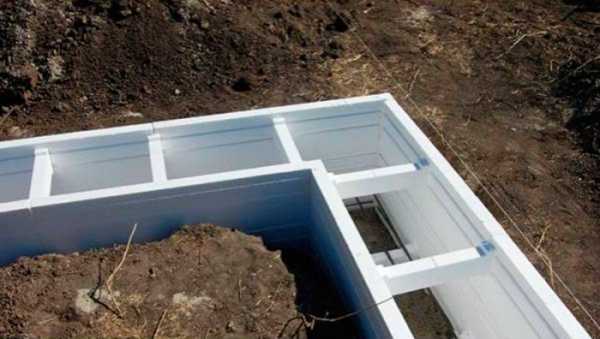

  • несъемная, изготовленная из пенополистирола.


Особенность второго варианта заключается в том, что пенополистирол играет роль тепло- и гидроизоляционного слоя. Опалубка выставляется строго по нанесенной разметке. Она на 10 см возвышается над фундаментом. Чтобы обеспечить устойчивость конструкции, ее подпирают подпорками с внутренней и внешней стороны. В опалубке укладывается полиэтиленовая пленка, которая предотвратит протекание цементного молочка.


На внутренней стороне опалубки делают отметку верхней точки бетона. Для этого используют маркер. В процессе проведения этой работы используют гидравлический уровень. Это позволит залить бетон равномерно.

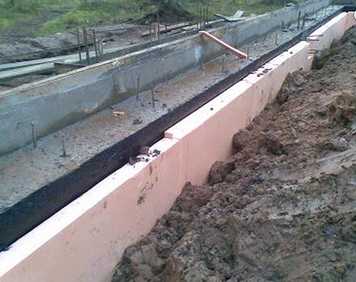

Как выглядит несъемная гидроизолирующая опалубка, смотрите в следующем видео:

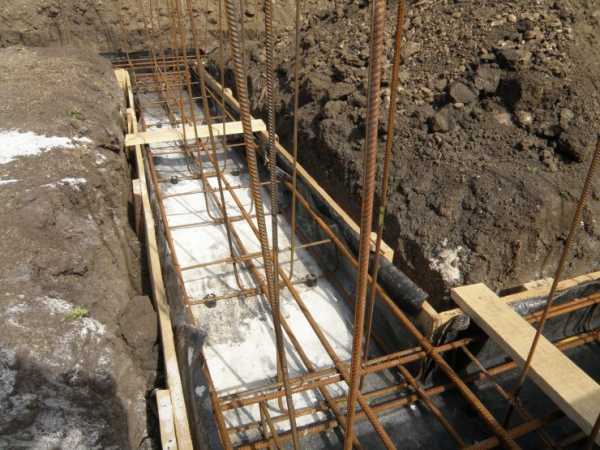

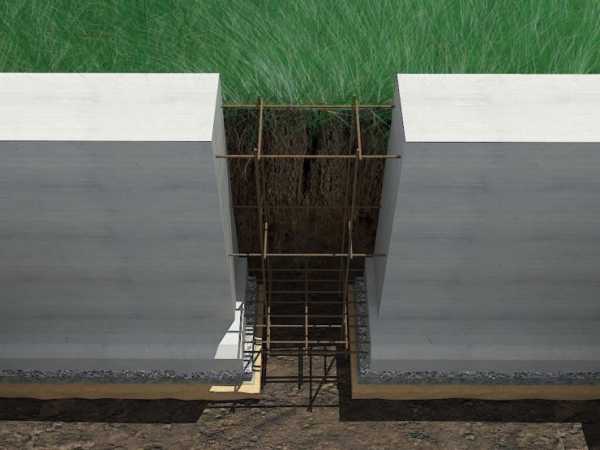

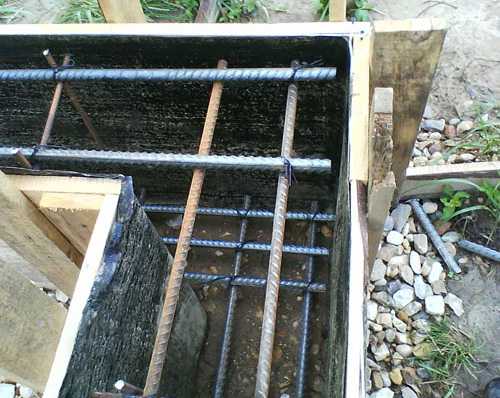

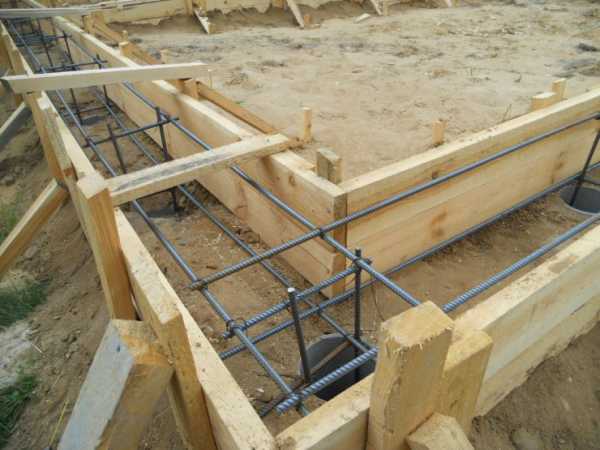

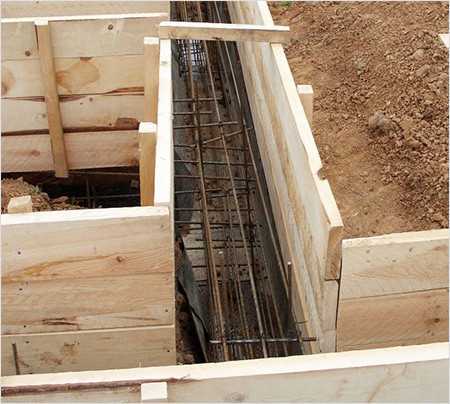

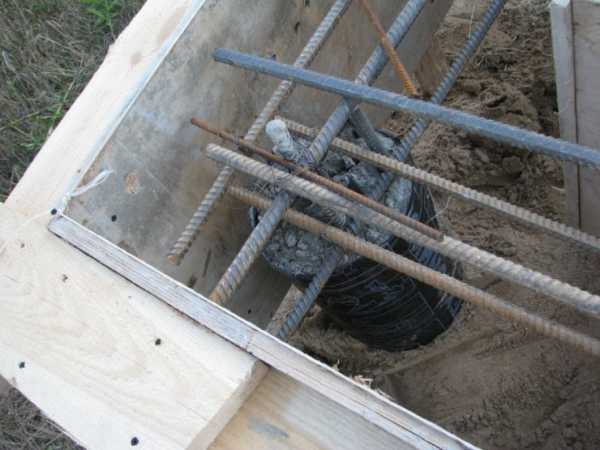

Армирование каркаса

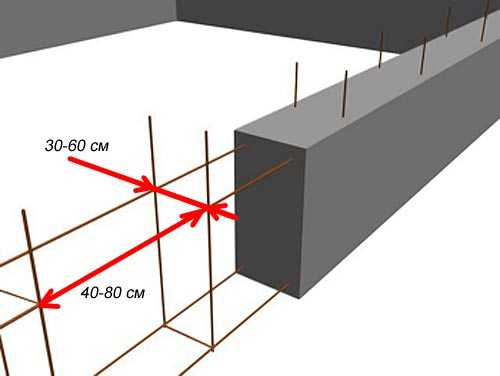

Для изготовления каркаса используют три типа арматуры, которые выполняют определенную задачу:


  • рабочая продольная арматура диаметром от 12 мм и более;


  • горизонтальные хомуты – от 6 мм;


  • вертикальные хомуты – от 8 мм.


Для соединения арматуры рекомендовано использовать вязальную проволоку. Что касается сварки, то она обладает низкой прочностью и надежностью. Чтобы облегчить сооружения каркаса, для этого используют специальный вязальный пистолет.


Перед тем как покупать арматуру, необходимо рассчитать, сколько ее потребуется для сооружения каркаса. При этом стоит учесть особенности его конструкции. Расстояние между хомутами в среднем составляет 25 см. В углах и на стыках стен шаг несколько уменьшается. При армировании стоит соблюдать определенные нормы и требования.


Еще про армирование смотрите в следующем видео:

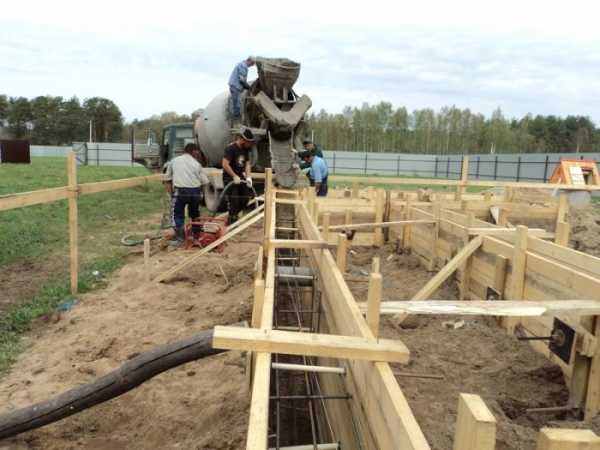

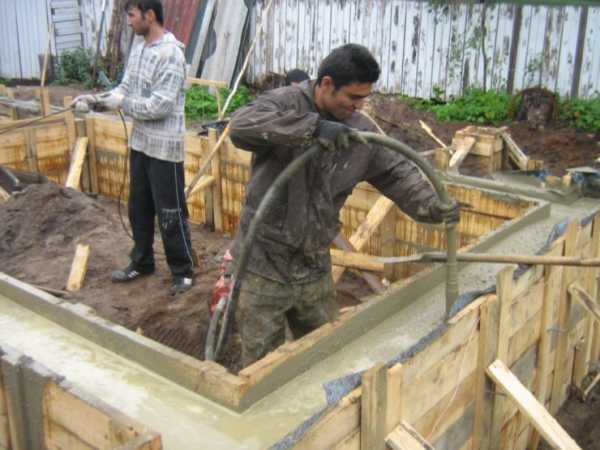

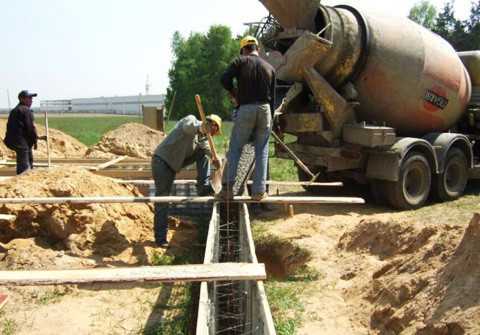

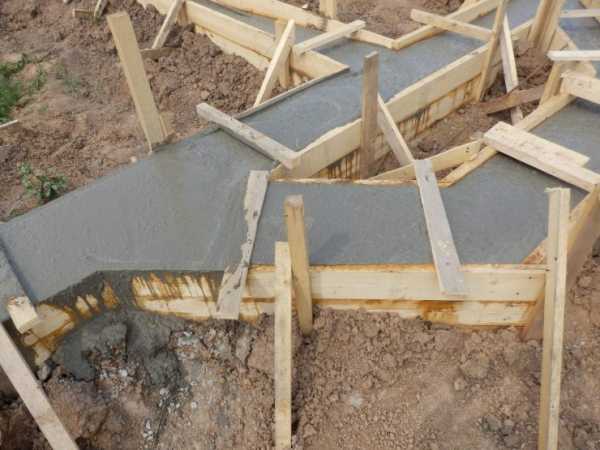

Бетонирование ленточного фундамента


Теперь нужно решить, как залить ленточный фундамент? Если он имеет значительные размеры, то лучше заказать готовый бетонный раствор, что позволит залить опалубку за один прием.


При бетонировании стоит придерживаться некоторых правил:


  • Заливка проводится в один день. Перерыв не должен превышать двух часов.


  • Сливать бетон с миксера необходимо с разных точек. Если растягивать раствор, то это несколько снизит его качество.


  • Бетонный раствор можно сбрасывать с высоты не более двух метров.


  • Бетонный раствор уплотняется с помощью вибратора или путем штыкования.


Заливку ленточного фундамента лучше проводить при среднесуточной температуре, которая составляет близко 200С. После завершения конструкция накрывается полиэтиленовой пленкой, что позволит притормозить потерю влаги.


Наглядно про всю технологию создания ленточных фундаментов смотрите в следующем видео:



Это может быть интересно! В статье по следующей ссылке читайте про то, как рассчитать арматуру для ленточных, свайных и плитных фундаментов частных домов.

Заключение


Сооружение ленточного фундамента хоть и кажется достаточно простым делом, но на него тратится очень много сил и материалов, а по стоимости это примерно треть всего бюджета строительства. Хороший фундамент рассчитывается под проект конкретного дома и эту работу лучше доверить профессионалам. Не забывайте, что от качества и прочности основания будет зависеть срок эксплуатации строения.

m-strana.ru

67 фото и чертежей вариантов укладки основания

Ленточный фундамент – это самое удобное и недорогое основание, которое служит для опоры стен большинства домов. Для его постройки не требуется много подручных средств.

Создать такой фундамент можно без помощи специализированной техники. В статье будут подробно изложены все ответы на вопросы, которые могут возникнуть в ходе работ.

Применение

Ленточным фундаментом принято считать бетонную монолитную основу, служащую для опоры стен будущего здания. Ширина фундамента равна толщине будущих стен.

Основание принято использовать там, где ожидается постройка из кирпича, монолита или другого тяжелого материала. Ленточный фундамент применяют там, где по проекту запланировано подземное (гараж, цоколь, подвал) или жилое чердачное помещение.

Фундамент универсален и подходит для любой почвы. Исключением могут быть очень рыхлые и торфяные грунты.

Разновидности

Ленточные фундаменты принято подразделять на несколько видов в зависимости от глубины залегания и типа основания. Рассмотрим их более подробно.

По глубине они различаются на:

  • глубинные;
  • низкие.

Глубокие траншеи копают в основном для возведения массивных и тяжелых построек. Для определения глубины необходимо знать уровень промерзания почвы в регионе. К этому показателю необходимо прибавить около 250 мм.

Мелкую глубину под ленточный фундамент своими руками принято копать для легких построек. Высота траншеи составляет около полуметра или чуть больше на 10 см.

По материалу фундаменты различаются на монолитные и сборные основания. В последнем случае применяются блоки, которые устанавливаются спецтехникой.

Положительные и отрицательные стороны

Среди положительных качеств можно отметить высокую прочность и степень защиты от влаги и промерзания. Это самый дешевый метод постройки фундамента.

К недостаткам можно отнести тот факт, что в одиночку залить такое количество бетона бывает очень сложно.

Бетонировать траншею необходимо за один прием, иначе могут остаться пустоты и трещины в прослойках залитого основания.

Порядок действий

Чтобы ленточный фундамент выстоял в любую непогоду, необходимо его возводить в определенной последовательности и по правилам. Тогда опора для стен прослужит не одно десятилетие.

Расчеты

Перед тем как начать строительство, необходимо произвести правильный расчет ленточного фундамента для дома и глубины его залегания. На конечную цифру влияет много факторов: регион, почва, нагрузка будущей постройки и ее тип.

Чтобы не ошибиться, лучше всего обратиться в проектную организацию. Если делать расчеты самостоятельно, то следует для начала узнать глубину промерзания почвы в вашем регионе.

Для средней полосы России она составляет 1,7 метра. Затем к этому значению необходимо прибавить 30 см. Таким образом, для региона с умеренным климатом траншею придется копать глубиной 2 метра.

Разметка

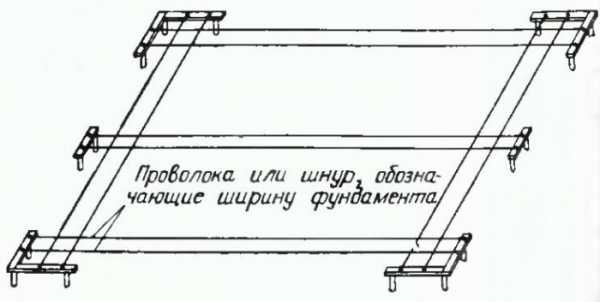

Для ровного очерчивания участка, на котором будет стоять дом, необходимо очистить его от мусора, травы и корней. Поверхность должна быть ровной, без ухабов и ям.

По четырем углам вбиваются колышки, и через них натягивается леска или тонкая веревка. Они должны быть натянуты таким образом, чтобы было понятно, какая будет толщина у будущего ленточного фундамента.

Подготовка грунта и выкапывание

По очерченным линиям прямоугольников выкапывается траншея нужной глубины. В процессе работы необходимо следить за уровнем и высотой выкопанной ямы.

Если грунт сыпется и стенки становятся не ровными — их следует подпереть.

Подготовка места для заливки бетона

Перед тем, как начать заливать бетон, необходимо сделать нижний слой из песка, толщиной около 150 мм. Нижнюю часть необходимо смочить водой и хорошенько утрамбовать.

Следующим слоем является лист из рубероида. Он предотвратит просачивание бетонной смеси и не даст будущему фундаменту разрушиться под воздействием воды.

Заполнение траншеи

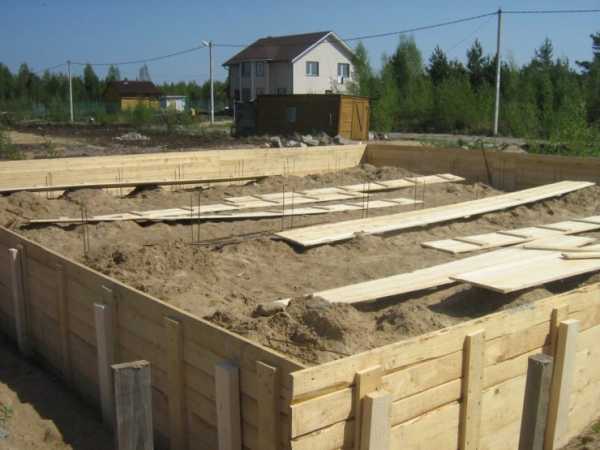

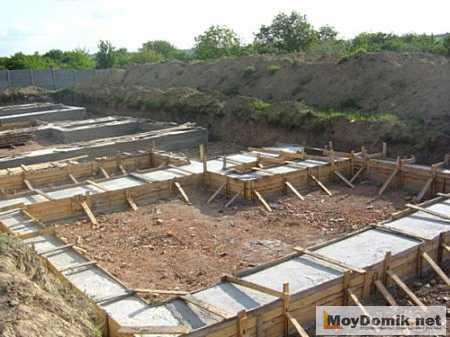

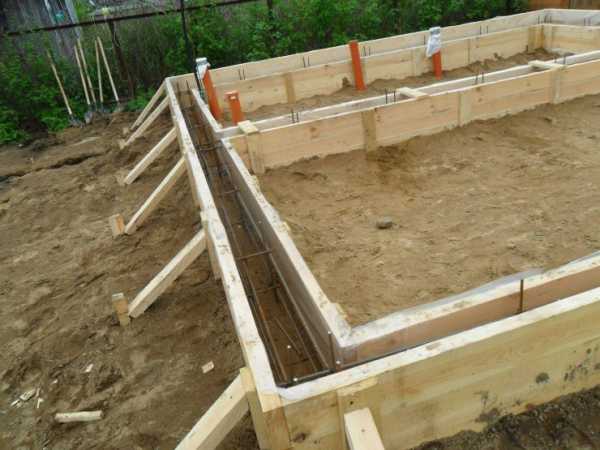

Далее устанавливают для изготовления ленточного фундамента опалубку, которая сколачивается из досок. Стороны между собой должны быть стянуты. Везде углы прямые и расстояния между стенками будущего фундамента тоже имеют одинаковую длину.

Перед тем как начать заливать бетон необходимо провести армирование ленточного фундамента. Для этого используют металлические стержни. Они располагаются на протяжении будущих стен постройки.

На пересечениях и по углам скрепляются проволокой. Арматура для ленточного фундамента крепится внизу и вверху траншеи.

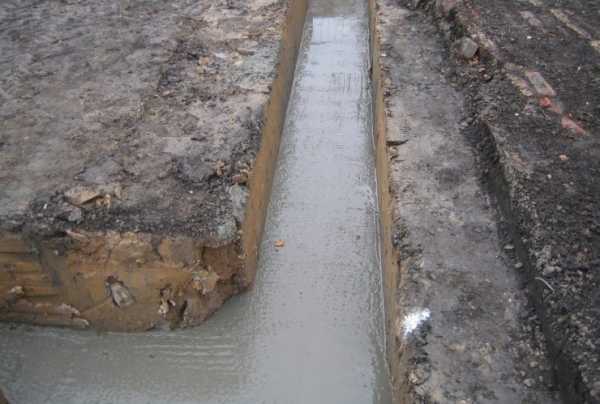

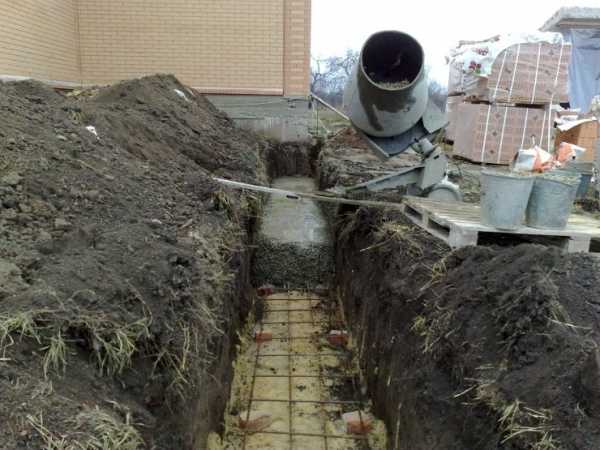

Заливка фундамента

Технология требует, чтобы заливка происходила за один прием. Такое количество сырья может обеспечить только спецтехника. Если таково нет, работу облегчит бетономешалка.

Если раствор будет замешиваться вручную, то процесс разделится на несколько действий. Слои фундамента необходимо заливать не более 20 см.

На следующий день траншея заполняется еще на столько же сантиметров. Так продолжается до тех пор, пока высота бетонной смеси не достигнет края опалубки.

Таким образом, мы вкратце осветили тему. Фото ленточного фундамента вы можете посмотреть в нашей галерее.

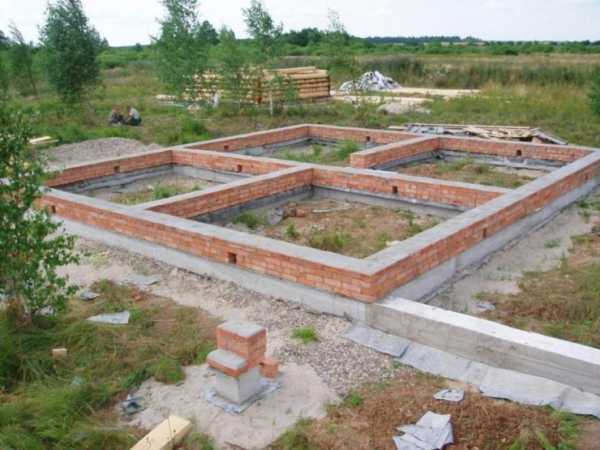

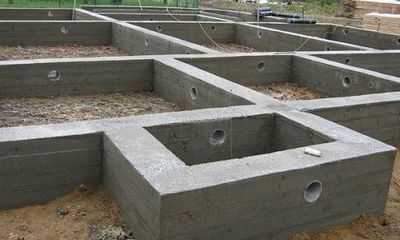

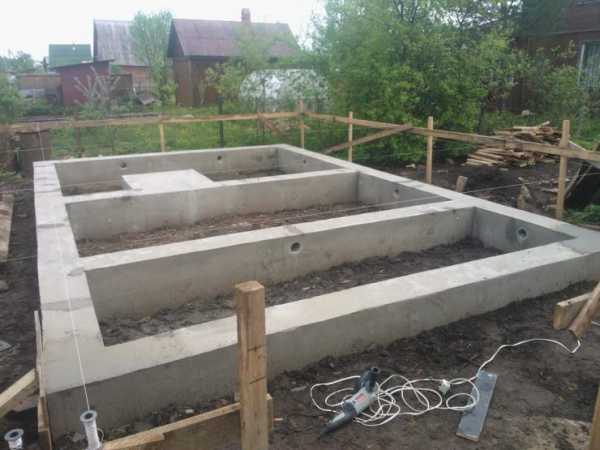

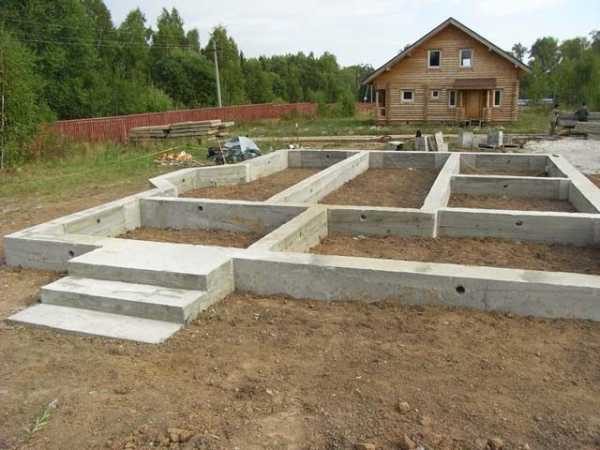

Фото ленточного фундамента

landshaftportal.ru

Правильный ленточный фундамент для дома

Если вы хотите соорудить качественное основание для дома, которое прослужит много лет и будет выдерживать большие нагрузки, то, несомненно, ленточный фундамент для дома – оптимальный вариант. Так как он является довольно популярным, то информации о том, как выполнить все работы полно. Все что от вас требуется – изучить ее и воплотить в жизнь.

Мы собрали для вас полезную информацию, которая поможет вам разобраться в том, как построить правильный фундамент самостоятельно.

Особенности ленточного фундамента

Для начала сделаем краткий обзор и характеристику. Ленточный фундамент – это монолитная конструкция, которая проходит под стенами дома. Сама лента может быть сделана из блоков, плит или бетона. Особенностью постройки является то, что она может выдерживать большие нагрузки. Лента равномерно передает нагрузку на грунт. Кроме того, это тот единственный вариант фундамента, при котором вы сможете сделать гараж или погреб под ним. Но, работа с таким основанием нелегкая.

Все дело в том, что на устройство нужно много времени, сил и вложений. Основная часть работы сводится к копке траншеи. Если использовать специальную технику, то проблем не возникнет. А вот для ручной копки лопатами нужно постараться. Мало того что это долго, так еще и забирает силы, особенно если грунт каменистый. Что касается заливки бетона, то потребуется замешать качественный раствор, соорудить опалубку и ждать около месяца, пока бетонный раствор засохнет. А о том, сколько денег пойдет на материалы, мы даже не упоминаем.

Если эта информация не напугала вас, и вы и дальше имеете цель соорудить его, то знайте, ленточный фундамент под дом – надежная конструкция, которая прослужит вам много лет. А благодаря наличию цоколя, помещение будет теплым. Итак, давайте рассмотрим, с чего начинается сооружение ленточного фундамента.

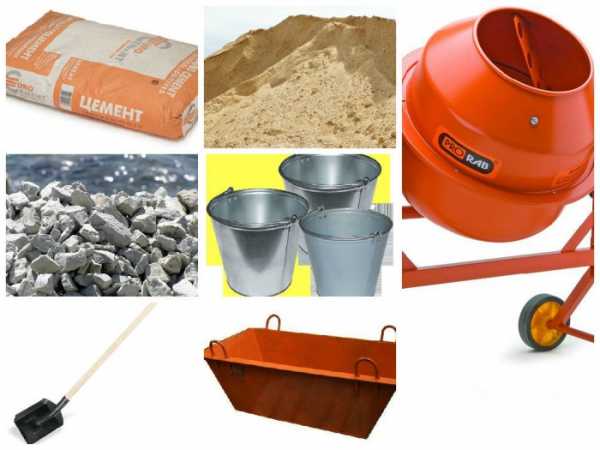

Подготовка инструментов и материалов

Первое, что вам нужно сделать – позаботиться об арсенале инструментов и сырья для работы с фундаментом. Из чего состоит этот список? Если говорить о материалах, то он следующий:

  • речной песок средней фракции;
  • щебень или гравий;
  • доски или фанера для опалубки;
  • прутья арматуры Ø10–12 мм и вязальная проволока;
  • колышки и веревка для разметки;
  • бетонный раствор, состоящий из песка, воды и цемента.

А теперь рассмотрим список инструментов:

  • лом и лопата;
  • рулетка, уровень, отвес, нивелир;
  • молоток и гвозди или шуруповерт с саморезами;
  • бетономешалка;
  • ведра, тачка, совковая лопата;
  • виброустановка для уплотнения бетона;
  • мастерок.

Как видите, список большой, но все материалы для ленточного фундамента легкодоступны.

Обратите внимание! Если вы не хотите готовить бетон для фундамента самостоятельно на площадке, то можете заранее заказать его у специализированной фирмы. Они доставят вам нужное количество качественного раствора для заливки фундамента.

Подготовительные работы

Если вы уже запаслись всем необходимым, то можно приступать к практике. У вас заранее должен быть составлен план фундамента, в котором указана его схема, ширина, глубина залегания ленты и другие особенности. Все это зависит от типа почвы, глубине промерзания почвы и залегания грунтовых вод. Лучше доверить такую работу опытному специалисту, который сможет составить качественный план.

Теперь можно заняться участком, где будет построенный фундамент. Оцените его. Есть ли на нем деревья, кусты или другие постройки, которые будут вам мешать? Их нужно убрать. Рабочая зона не должна иметь мусора, остатков старых построек и т. д. Желательно, чтобы поверхность была относительно ровная.

Совет! На площадке вам нужно сделать освещение, позаботиться о розетках и водоснабжении.

После этого можно приступать к разметке будущего фундамента. Качественная разметка крайне необходима. Так, вы сделаете будущий фундамент идеально ровным и правильной формы. Веревки будут служить ориентирами. Подробнее о том, как можно выполнить разметку под ленточный фундамент, вы можете прочитать на нашем сайте. В целом схема выглядит таким образом.

А дальше вас ждет «увлекательные» земельные работы.

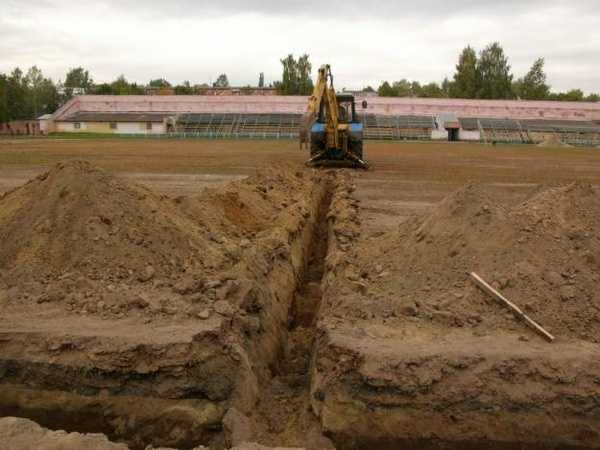

Занимаемся траншеей фундамента

Хорошо, если вы делаете ленточный фундамент для дачного дома. Тогда глубина залегания ленты будет маленькая, так как такие домики небольшие, поэтому объем работ снижается. В основном средняя глубина ленты достигает 70 см. Может быть и 40 см, а может и 1,5 м. Все зависит от грунтовых вод и промерзания. Как бы то ни было, работы по выкапыванию котлована делать придется.

Если вам позволяют средства, то вы можете упростить себе задачу. Как? Нанять специальную тяжелую технику, которая за считаные часы выполнить всю работу. Траншея под фундамент будет идеально ровная, а вы сможете быстро приступить к работе. Но, такой возможности может и не быть. И причиной тому не только средства, но и отсутствие возможности заезда тяжелой техники. В таком случае все придется делать вручную.

Чтобы сократить трудозатраты и увеличить скорость работ, вы можете попросить помощи. Выполнять работу с друзьями или родственниками намного легче и веселее. Что касается самого процесса, то следите за тем, чтобы ориентироваться на разметку. Стены и дно траншеи важно сделать ровными, проверяя все отвесом. А рулеткой вы сможете контролировать глубину.

Устройство подушки фундамента

Когда котлован готов, можно приступать к следующему этапу. Процесс следующий:

  1. На дно засыпается песок.
  2. Чтобы уплотнить его, добавляется вода.
  3. Специальным трамбовочным инструментом поверхность трамбуют, чтобы уплотнить песок.
  4. Важно добиться того, чтобы уровень песка достигал 10 см. На стенках можете сделать ориентировочные отметки.
  5. Сверху насыпается слой щебня или гравия.
  6. Они тоже поддаются трамбовке. Необходимый слой – 10 см.

Благодаря такой подложке, фундамент не будет смещаться, станет надежнее и долговечнее.

Устройство опалубки фундамента

Настало время подниматься наверх и сооружать опалубку. Это наземная часть конструкции, которая будет формировать цоколь здания. Ее высота зависит от желаемого цоколя. Для холодных регионов этот показатель может достигать 50 см, для теплых 20– 30 см. Сама конструкция может быть выполнена разных материалов, таких как доски, фанера, асбестоцементные трубы и т. д.

Разновидности опалубок тоже разные. Существуют два варианта:

  1. Съемная опалубка, которую после заливки бетона просто убирают.
  2. Несъемная, которая становится частью цоколя.

Как вы поняли, дешевле обойдется первый вариант. Но, на его устройство потребуется больше времени. Несъемная же конструкция будет служить дополнительной защитой, и играть роль утеплителя.

Схему устройства опалубки вы можете увидеть на рисунке внизу. Основная задача – сделать ее идеально ровной и надежной. По бокам устанавливаются опоры, а сверху набивается стяжка. Так, бетон не вывалится из нее.

Совет! Чтобы процесс изъятия опалубки после заливки был проще, а сам бетон не просачивался сквозь отверстия, можете покрыть ее изнутри пленкой.

Армирование как залог прочности

Чтобы придать ленточному фундаменту жесткости, его нужно усилить арматурой. Всем известно, что железобетон в разы крепче простого бетона для фундамента. Поэтому из прутьев арматуры делается каркас в виде сетки. Элементы лучше соединять не сваркой, а вязальной проволокой. Сделанный каркас устанавливается в опалубку. Здесь есть несколько нюансов.

Запрещается устанавливать каркас на землю. Он должен быть на уровне минимум 5 см от почвы. То же касается и боковых стенок. Используйте подставки, на которые можно положить каркас. Вот как выглядит армирование ленточного фундамента в идеале.

Заливаем ленточный фундамент

Чтобы самому сделать ленточный фундамент дома, осталось только залить его. Здесь вам понадобится бетон, много бетона. Раствор делается в бетономешалке. Желательно установить ее недалеко от самой траншеи, которую нужно будет заливать. Процесс следующий:

  1. Все компоненты замешиваются в бетономешалке.
  2. Когда раствор готов, переместите его на тачку и доставьте к траншее. Если бетономешалка рядом с ней, то можете подавать бетон сразу через желоб.
  3. Заполняйте опалубку до тех пор, пока не достигните нужного уровня.
  4. Важно начинать все работы с утра, чтобы успеть к вечеру залить все. Ведь желательно заполнить всю опалубку за один раз, чтобы лента была действительно монолитной, без швов.
  5. Для выгонки воздуха из бетона, его уплотняют, используя специальный вибратор. Если его нет, возьмите палку и штыкуйте ею бетон.
  6. Чтобы лента была ровной, воспользуйтесь мастерком, выравнивая поверхность.

Вот и все, теперь вы знаете, как правильно сделать ленточный фундамент своими руками. Осталось дождаться, пока бетон высохнет. На это уйдет месяц. По истечении 15 дней, вы можете убирать опалубку, только делайте это аккуратно, чтобы не повредить фундамент.

Совет! Пока бетон сохнет, укройте его полиэтиленом, чтобы защитить от внешних факторов. Ведь дождь может размыть его.

Подведем итоги

Как видите, процесс сооружения ленточного фундамента действительно долгий и трудоемкий. Но, сделать фундамент своими руками совсем несложно. Вы должны придерживаться технологии и следовать инструкции. Главное в этой работе – правильно спроектировать все, чтобы готовый ленточный фундамент смог выдержать нагрузку дома и не размывался грунтовыми водами. Учтите глубину промерзания грунта и приступайте к работе!

bouw.ru

Как правильно залить ленточный фундамент

У строителей есть поговорка, что дом можно построить и без фундамента, на каком угодно грунте. Вот только, как долго этот дом выстоит? Если это временное жилище, то такой вариант вполне возможен. Дома, рассчитанные на более длительное время, обязательно должны строиться на фундаменте. Заливка фундамента обусловлена многими причинами. Главная причина – оседание и вспучивание грунта, в зимний период, слабая несущая способность

Существуют три основных типа фундамента:

  • Столбчатый фундамент образован системой заглубленных в грунт свай.
  • Ленточный фундамент – это система вертикальных подпорок из бетона под несущими стенами, как внешними, так и внутренними. Называется ленточным, потому что, если смотреть в план, то фундамент кажется собранным из лент.
  • Плитный фундамент наиболее прочный и мощный – сплошную опорную плиту закладывают под всем зданием.

Для ленточного и плитного типа характерна заливка фундамента. Роют котлован, в нем монтируют опалубку, в которую засыпают наполнитель. Затем подготовленную форму заливают бетоном. Заливка фундамента плитного типа выполняется только строителями-специалистами. Заливку фундамента ленточного типа может выполнить и сам застройщик.

Основные этапы работ для ленточной заливки фундамента

  • Роют котлован, глубиной ниже, чем уровень промерзания грунта, на 20-30 сантиметров. Для каждой стенки-ленты роют отдельную канаву, с шириной, зависящей от типа грунта. В песчаных грунтах ширину котлована увеличивают, так как требуется установка опалубки.
  • Отсыпают дно котлована. Для отсыпки берут слой щебня или песка, высотой до 15 сантиметров. Песок поливают и тщательно утрамбовывают. Для деревянного дома заливка фундамента требует меньше бетона, особенно, если нижнюю часть монолитной стены (до 100см), меняют на крупный песок или гравий. Однако эта замена должна быть не более половины.
  • Устанавливают опалубку. Для многоэтажного строительства она выполняется из досок, 2,5 см толщины. С внешней стороны опалубку укрепляют распорками, или засыпают грунтом.
  • Готовую опалубку заполняют наполнителем из кирпича или гравия. При ленте фундамента более метра, применяют бутовый наполнитель (из природного камня).
  • Как только подготовительные работы окончены, заливают фундамент, а затем его трамбуют вручную, либо при помощи вибротрамбовки. Залитый фундамент выдерживают до полного застывания, до трех недель.

Похожие новости

Как нужно заливать ленточный фундамент

  • Характеристика ленточного фундамента
  • Земельные работы и разметка фундамента
  • Подготовка к заливе ленточного фундамента
  • Установка опалубки
  • Заливка ленточного фундамента

В частном строительстве наибольшее распространение получил ленточный фундамент. Для его выполнения не нужны никакие особенные инструменты и дополнительные затраты. Для проведения работ необходимо лишь знать, как правильно залить ленточный фундамент. и ознакомиться с нюансами выполнения работ.

Схема монтажа ленточного мелкозаглубленного фундамента.

Характеристика ленточного фундамента

Для сооружения здания с подвалом или цокольным этажом ленточный фундамент является наиболее оптимальным вариантом. Возводить фундамент такого типа лучше всего на сухом, устойчивом грунте. Строить дом на пучинистой почве с ленточным фундаментом нежелательно – это может повлечь дополнительные затраты.

Больше всего фундамент ленточного типа подходит для сооружений небольшого размера – бань, гаражей, дач. На таком фундаменте можно построить дом. Глубина для строительства таких зданий своими руками нужна небольшая, что позволяет сэкономить строительные материалы.

Поперечное сечение ленточного незаглубленного фундамента.

Сделать фундамент своими руками может обойтись в треть всей стоимости строительства здания, поэтому к такой проблеме следует отнестись ответственно. Предварительно следует провести исследования для определения типа грунта и установить, на какую глубину он способен промерзнуть. Лучше изначально уточнить все обстоятельства, так как последующее исправление ошибок может быть дорогим.

Список необходимых материалов и инструментов:

  • деревянные колышки;
  • веревка;
  • опалубка;
  • опилки;
  • арматурная сетка;
  • кирпичные или каменные подпорки;
  • бетонная смесь;
  • шпатель или гладилка;
  • бетономешалка;
  • оборудование для утрамбовки (вибраторы).

Залить ленточный фундамент можно своими руками и без лишних инструментов. Правильный проект фундамента и конструкции должен делать специалист. Квалифицированный работник сможет правильно определить допустимую нагрузку на фундамент и исключит возможные просчеты.

Вернуться к оглавлению

Земельные работы и разметка фундамента

Прежде чем приступить к заливке ленточного фундамента, следует расчистить выбранную площадку и произвести разметку согласно проекту. На землю наносят границы фундамента, используя любые подручные средства – колышки, арматуру или веревки.

Для того чтобы разметка была выполнена ровно, необходимо обозначить, где будет располагаться ось строения. Воспользовавшись отвесом, следует наметить первый угол. Перпендикулярно от него протянув второй, необходимо наметить остальные 2 угла. Воспользовавшись угольником, можно наметить последний, четвертый угол. После этого нужно проверить ровность всех углов. Это можно выполнить, измерив их диагонали. Так, если все углы между собой совпадают, значит, в эти места можно вбивать колышки, между которыми натягивается леска.

Аналогично внешней выполняется и внутренняя разметка. Единственный нюанс – для ее выполнения следует отступить от линии внутренней разметки расстояние в 40 сантиметров.

После выполнения разметки фундамента следует исследовать перепады высоты на поверхности участка. Работу начинать необходимо с самой нижней точки. Именно с этого уровня определяется отсчет глубины фундамента. Выполняют это для того, чтобы не возникла разница в высоте фундамента. Чтобы сообрудить дом небольшого размера своими руками, будет достаточно фундамента глубиной около сорока сантиметров.

Для рытья котлована можно воспользоваться экскаватором или лопатой.

Все работы должны сопровождаться проверкой горизонтальности с использованием уровня, дно траншеи должно быть максимально ровным. Нужно делать своевременный контроль уровня вертикальности траншей.

Вернуться к оглавлению

Подготовка к заливе ленточного фундамента

Виды ленточных фундаментов.

Перед заливкой обязательно нужно сделать подготовку площадки к строительным работам. На дно траншеи необходимо выполнить установку специальной песочной подушки. Она предназначена для снижения нагрузки, оказываемой на фундамент путем распределения ее по всей площади конструкции.

Толщиной песочный слой нужно сделать не менее пятнадцати сантиметров. Песок следует насыпать слоями, каждый последующий слой необходимо тщательно утрамбовывать и выравнивать, предварительно смочив водой. При отсутствии песка можно воспользоваться щебнем. Он способен оказать на фундамент аналогичный эффект, причем оптимальной толщиной будет слой в семь-восемь сантиметров. После того как подушка будет ровно уложена и утрамбована, необходимо сверху выложить гидроизоляционный слой – полиэтилен или рубероид. Он способен придать конструкции дополнительную прочность.

Вернуться к оглавлению

Установка опалубки

Схема опалубки ленточного фундамента.

Чтобы ленточный фундамент хорошо взялся, необходимо установить опалубку и дополнительную арматуру. Опалубку делают для того, чтобы получилась форма отливки, выступающая над поверхностью траншеи. Опалубка может использоваться для предотвращения осыпания стен траншеи, укрепляя их.

Ее можно использовать собственную (самодельную или готовую) или взять в аренду. С точки зрения экономии правильно будет сделать ее своими руками из любых подручных материалов, имеющихся на любой стройке – фанеры, досок или металлочерепицы. Для скрепления щитов опалубки можно воспользоваться шурупами или гвоздями. Следует придерживаться правила: шляпки шурупов или гвоздей должны располагаться внутри опалубки. Это поможет сделать стены конструкции фундамента максимально ровными.

Опалубка устанавливается перед заливкой таким образом, чтобы ее верхний край выступал над поверхностью траншеи как минимум на тридцать сантиметров. Воспользовавшись шнуром, нужно внутри опалубки сделать разметку уровня, по которому будет происходить заливка бетона.

После того как опалубка будет установлена, следует заняться устройством арматуры. Правильно уложенная арматура будет залогом устойчивости фундамента. В сетку прутья необходимо увязывать, используя проволоку. Все рабочие моменты, такие как размер и частота ячеек, должны быть оговорены предварительно и указаны в проекте к фундаменту.

Схема установки арматуры из плоских арматурных каркасов и сеток и опалубки ленточных фундаментов.

Зачастую, чтобы построить дом, нужно использовать арматурную сетку, сторона ячейки которой – тридцать сантиметров. Нежелательно использовать сварную сетку. В местах скрепления очень часто возникают коррозионные явления. Опытным путем было установлено, что конструкции такого типа плохо воспринимают нагрузку на изгиб.

Укладку арматуры на дно траншеи нужно делать таким образом, чтобы не было мест соприкосновения с грунтом. Во время заливки фундамента работу следует выполнять так, чтобы вся арматурная конструкция была расположена внутри монолита. Тогда можно гарантировать полную защиту фундамента от ржавчины и дополнительную прочность конструкции.

Арматурную сетку следует укладывать на подпорки небольшой высоты из камней или кирпичей. Высота такой подпорки должна быть около пяти сантиметров. Аналогичное расстояние следует соблюсти между стенами траншеи и краем арматурной сетки. После того как арматура будет установлена, можно приступать к заливке фундамента.

Вернуться к оглавлению

Заливка ленточного фундамента

Схема гидроизоляции ленточного фундамента.

Дом можно построить множеством различных способов. Правильно залить ленточный фундамент можно двумя способами. Первый способ предусматривает единоразовую заливку всей бетонной смеси до того, как схватится предыдущий слой. Второй способ состоит в укладке бетона несколькими частями, когда просохнет предыдущий слой. В таком случае после каждого слоя будет создаваться холодный шов или шов бетонирования.

Прежде чем делать очередной слой бетона, предыдущий следует очистить от цементной пленки, которая способна образовываться на его поверхности. Обязательно нужно дождаться, пока каждый из слоев достигнет определенной степени прочности. Если не дождаться высыхания, дом может получиться неустойчивым. Своими руками можно делать заливку обоими способами.

Согласно мнения специалистов, правильно будет, возводя дом, применять непрерывный метод укладки бетона. Но по организационным или техническим причинам возможно развитие ситуации, когда нет возможности заливать фундамент за один раз. В таком случае используют рабочие швы. Перед тем как залить очередной слой бетона, нужно тщательно очистить шов при помощи воды и дождаться его высыхания. Если не очистить цементную пленку, разрушение может начаться непосредственно с этого места.

Выполняя заливку фундамента своими руками. следует придерживаться одного направления работы – всегда движения должны быть направлены в одну и ту же сторону в каждом из слоев. Если выполняется заливка ленточного фундамента большой площади, можно производить укладку смеси путем наклонных слоев. Во время работы нужно соблюдать угол в тридцать градусов.

Заливать фундамент следует в несколько этапов. Так, после каждого залитого 20-сантиметрового слоя следует подождать некоторое время до застывания. Каждый из слоев должен соответствовать длине траншеи. Если выполнять заливку кусками, от этого будет снижаться прочность всей конструкции. Когда будет выполнена правильная заливка слоя своими руками, нужно смесь тщательно утрамбовать при помощи специального оборудования.

Схема армирования заглубленного ленточного фундамента.

Утрамбовку продолжают делать до того момента, пока на поверхности фундамента не появится цементное молочко. Делать уплотнение каждого из слоев нужно с опережающего участка. Перед тем как утрамбовать слой, следует расположить бетонную смесь равномерно по всей площади конструкции. Высота каждого отдельного выступа над поверхностью не должна превышать десять сантиметров.

Возводя дом, нельзя использовать вибратор для перераспределения смеси, которая была уже подана в опалубку. Утрамбовку можно выполнять только после того, как будут окончены работы по выравниванию рабочей площади.

Утрамбовку ленточного фундамента необходимо делать так, чтобы в отливке не образовывались воздушные подушки. Каждый слой нужно заливать, а потом тщательно простукивать все стенки опалубки. Это приведет к тому, что пузыри, находящиеся в растворе, будут подниматься на поверхность и не будут образовывать полости, снижающие целостность конструкции.

В зависимости от того, какова высота фундамента, выбирают количество слоев заливки. Как только будет выполнена заливка последнего слоя, поверхность ленточного фундамента нужно выровнять своими руками. Для этого можно воспользоваться гладилкой (специальным инструментом) или мастерком. Чтобы устранить лишний воздух из конструкции, нужно арматурой несколько раз проткнуть фундамент.

По прошествии нескольких часов, когда произойдет усадка бетона, поверхность фундамента нужно будет посыпать опилками. Будет правильно, если они лягут толстым слоем. Опилки нужны для предотвращения пересыхания последнего слоя бетона. Верхний слой бетона должен просохнуть равномерно, поэтому для него нужна защита от внешнего воздействия.

Если нет опилок, вместо них можно воспользоваться любым укрывным материалом.

Полная просушка фундамента занимает до трех недель. После того как конструкция высохнет, можно разобрать опалубку и начать строить дом.

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

© Copyright 2014–2017, moifundament.ru

  • работы с фундаментом
  • Армирование
  • Защита
  • Инструменты
  • Монтаж
  • Отделка
  • Раствор
  • Расчет
  • Ремонт
  • Устройство
  • Виды фундамента
  • Ленточный
  • Свайный
  • Столбчатый
  • Плитный
  • Другое
  • О сайте
  • Вопросы эксперту
  • Редакция
  • Контакты
  • Работы с фундаментом
    • Армирование фундамента
    • Защита фундамента
    • Инструменты для фундамента
    • Монтаж фундамента
    • Отделка фундамента
    • Раствор для фундамента
    • Расчет фундамента
    • Ремонт фундамента
    • Устройство фундамента
  • Виды фундамента
    • Ленточный фундамент
    • Свайный фундамент
    • Столбчатый фундамент
    • Плитный фундамент

Как правильно залить ленточный фундамент

Ленточный фундамент вполне реально сделать своими руками. Делать фундамент ленточного типа можно для большинства частных построек. Это может быть небольшой дом, гараж, флигель или баня. Делать ленточный фундамент под дом можно либо сборным из бетонных фундаментных блоков. либо монолитным из железобетона. Монолитный фундамент больше подходит для того, чтобы сделать его своими руками. В этом случае можно запроектировать ваш будущий дом в соответствии с собственными представлениями об оптимальных размерах помещений, расположить несущие стены без оглядки на строительный модуль и другие сдерживающие факторы. Для того чтобы разобраться, как правильно залить ленточный фундамент, стоит вначале вникнуть в суть процесса.

Делать фундамент нужно совместно с фундаментом под дом, если дом имеет на своих фасадах какие-либо выступающие элементы.

Инструменты и материалы

  • лопаты совковая и штыковая;
  • лом;
  • гвоздодер;
  • молоток;
  • ножовки по дереву и металлу;
  • электролобзик;
  • болгарка;
  • бетономешалка;
  • ручная трамбовка;
  • глубинный вибратор;
  • дрель;
  • капроновый шнур.

Хомуты или поперечные стержни размещают с шагом 150-250 мм по ленте фундамента.

  • песок;
  • щебень;
  • цемент;
  • рубероид или полиэтиленовая пленка;
  • щиты опалубки;
  • арматура;
  • вязальная проволока;
  • бетон;
  • битумная мастика.

Теоретические данные

Конструкция ленточного фундамента

Проволока имеет преимущество для выполнения работ своими руками, т.к. сварочный аппарат еще нужно иметь и нужно уметь им пользоваться.

Ленточный фундамент под дом нужно делать по всему контуру здания и под теми из внутренних стен, которые являются несущими. Если дом имеет на своих фасадах какие-либо выступающие элементы, делать фундамент под ними нужно совместно с фундаментом под дом. Это нужно сделать, чтобы не жалеть о выполненной своими руками напрасной работе и не наблюдать, как ваше крыльцо дважды в год то отходит, то напирает на дом.

Железобетонный ленточный фундамент под дом представляет собой в поперечном сечении вертикально расположенный прямоугольник. Вдоль нижней и верхней поверхностей фундамента располагают продольную арматуру по 2, 3 или 4 стержня. Эта арматура связывается в единый каркас поперечными опоясывающими хомутами из гладкой арматуры или проволоки-катанки. Хомуты или поперечные стержни размещают с шагом 150-250 мм по ленте фундамента.

Продольную и поперечную арматуру соединяют сваркой или вязальной проволокой. Второй вариант предпочтительнее, т.к. не создает паразитных напряжений от температурных колебаний и не снижает коррозионной стойкости металла. Использование проволоки имеет субъективное преимущество для выполнения работ своими руками, т.к. сварочный аппарат еще нужно иметь и нужно уметь им пользоваться.

Если планируется массивное сооружение, например, дом в три этажа или более, прямоугольную форму для ленточного фундамента не используют, в этом случае приходится делать фундамент в виде перевернутой буквы «Т». Но такой тип фундамента слишком сложен для выполнения своими руками.

Выбор параметров

Для определения количества стержней нужно от ширины фундамента в миллиметрах отнять 80 мм, полученное значение разделить на 100 мм и умножить на 2.

Ширина ленточного фундамента определяется просто. Даже если дом кирпичный, достаточно будет принять ширину фундамента равной на 5 см больше ширины стены. Минимальной шириной для ленточного фундамента будет 300 мм по конструктивным соображениям.

Сделать выбор глубины заложения своими силами становится возможным после изучения грунтов на участке. Зимой вода в грунте замерзает и расширяется, соответственно, расширяется и сам грунт. Это называется морозным пучением. Не все грунты склонны к пучению. Для выявления пучинистости грунта можно сделать следующее. На участке копаем яму глубиной 1,5-2 м, берем пробу грунта, смачиваем его и руками пытаемся скатать его в колбаску и соединить ее в кольцо. Непучинистый и слабопучинистый грунт в колбаску не скатается, при среднепучинистом грунте колбаска будет разваливаться при попытке соединить ее в кольцо, пучинистый грунт соединится. Так можно своими руками сделать анализ склонности грунтов к пучению. Но правильнее будет пробурить скважину и сделать исследование в специализированной организации.

Помимо потенциальной склонности к пучению многое зависит от степени увлажнения грунта. Увлажнение атмосферными осадками легко минимизировать, поэтому в расчет стоит брать грунтовые воды. Для принятия решения своими силами можно отталкиваться от следующего. На возвышенностях увлажнение грунтовыми водами маловероятно, в низинах – возможно, на равнинах стоит сделать дополнительные исследования. Опросить соседей о присутствии воды в подвалах, если есть колодцы, то об уровне грунтовых вод можно судить по уровню воды в них. Чем выше уровень грунтовых вод, тем больше шансов, что грунты пучинистые.

Подбетонка может качественно улучшить работы, т.к. не требует трамбования и упрощает устройство горизонтальной гидроизоляции.

Для пучинистых грунтов глубину заложения подошвы фундамента нужно делать ниже глубины промерзания, для непучинистых и слабопучинистых – не менее 500 мм, для среднепучиныстых – не менее половины глубины промерзания. При устройстве подвала фундамент нужно делать глубже его пола. Если подвал будет располагаться не под всем зданием, то заглубление достаточно сделать локальным.

Высоту цоколя нужно делать от 150 до 300 мм. Можно принять 150 мм в самой высокой точке по уклону на участке, а в самой низкой – сколько получится. Зная глубину заложения, высоту цоколя на возвышенности и перепад высот между нижней и верхней точками под пятном будущего сооружения, можно своими руками на калькуляторе сделать расчет высоты ленточного фундамента. Достаточно сложить все три величины, т.к. глубину заложения принимают под низшей точкой.

Для продольного армирования используют арматурные стержни периодического профиля диаметром от 10 до 16 мм в зависимости от массивности конструкции. Для определения количества стержней нужно от ширины фундамента в миллиметрах отнять 80 мм, полученное значение разделить на 100 мм и умножить на 2. Половина стержней располагается вдоль верхней стороны ленты фундамента, а вторая – вдоль его подошвы. При делении округляйте в меньшую сторону.

Практическая составляющая

Выполнение разметки

Делать ленточный фундамент начинают с его разметки на местности. Чтобы не сделать своими же руками себе проблем на будущее, очень внимательно отнеситесь к этому этапу. Чтобы будущий дом не вышел перекошенным, нужно выдержать одинаковый размер диагоналей.

Проще всего это сделать так. Выберите одну из стен в качестве базы измерений и забейте арматурные колышки по ее сторонам. Затем по теореме Пифагора рассчитайте длину диагонали. Сделать это можно по следующей формуле: квадратный корень из суммы квадратов сторон.

К забитым по краям размеченной стены колышкам привяжите отрезки шнура. Длину одного нужно сделать равной длине перпендикулярной стены, а второго – длине диагонали. Когда вы совместите концы шнуров, найдете противоположный угол. По углам забейте арматурные колышки и натяните шнуры по периметру, с помощью рулетки можно делать разметку внутреннюю.

Земляные работы

По разметке нужно прокопать траншеи. Это можно сделать своими руками или использовать нанятый экскаватор. Но учтите, что даже после выполнения работ экскаватором дорабатывать траншею придется руками. Очень важно сделать основание ровным и вывести его в одну отметку. Она должна быть ниже подошвы фундамента на 150 мм для устройства основания. Ширина траншеи на 200 мм больше ширины фундамента для установки опалубки. Если грунт осыпающийся или глубина траншеи больше 1,5 м, ее делают с откосами.

Схема устройства ленточного фундамента.

На дно траншеи ровным слоем 150 мм насыпается смесь песка и мелкого щебня. Подсыпку необходимо тщательно утрамбовать ручной трамбовкой. По подсыпке расстилается рубероид или плотная полиэтиленовая пленка. Подсыпка может быть заменена слоем тощего бетона марки 100. Подбетонка может улучшить качество работ, т.к. не требует трамбования и упрощает устройство горизонтальной гидроизоляции. Наличие подбетонки минимизирует риск проткнуть гидроизоляцию стержнями арматурного каркаса.

Если вы решите делать подбетонку, то бетон марки 100 можно заказать в готовом виде на ближайшем бетонном заводе или замешать в бетономешалке непосредственно на объекте. Для этого в бетономешалку на одну объемную долю цемента закладывают четыре доли песка и шесть долей щебня. Измерять можно ведрами. Воду добавляют из соображений придания достаточной пластичности смеси. Даже если вы переборщите, ничего страшного, прочность подбетонки не имеет принципиального значения.

Изготовление и монтаж опалубки

Опалубку для ленточного фундамента можно делать из строганной обрезной доски, но лучше подготовить щиты с фанерными листами на деревянном каркасе. Вместо фанеры можно использовать плоский шифер, металлические листы и т.д. Опалубку устанавливают на горизонтальную гидроизоляцию и крепят к стенкам траншеи. Перед заливкой бетона опалубку лучше смазать отработанным маслом или хотя бы смочить водой. Так она легче будет отставать от бетона. Гвозди нужно забивать изнутри, это упростит разборку. Если забивать гвозди снаружи, то их стержни будут уходить в бетон, а шляпы останутся снаружи. Получится, что для разборки понадобится выдергивать гвозди из бетона. Во-первых, это довольно сложно, во-вторых, это может повредить поверхность бетона, т.к. гвозди будут вырываться вместе с его кусками. В опалубку нужно заложить гильзы для прохода трубопроводов.

Начинать нужно с изготовления удерживающих хомутов. Лучше это делать с помощью заранее подготовленного шаблона. Шаблон представляет собой отрезок толстой доски по размеру поперечного сечения фундамента. Если доска выше и шире, начертите на ней сечение вашего фундамента. В доске нужно просверлить по углам четыре отверстия диаметром 16 мм. Оси отверстий должны отстоять от краев фундамента на 40 мм. В отверстия забейте длинные болты М16 с надетыми шайбами и с обратной стороны затяните гайками через шайбы. Вокруг болтов шаблона можно гнуть стержни арматуры для хомутов. Гнуть стержни будет легче, если на их концы надевать отрезок полой трубки.

Продольная арматура вяжется проволокой к хомутам на поверхности, так получаются готовые каркасы. Если фундамент протяженный, придется набирать каркас участками. Соединяются участки связыванием выпусков продольной арматуры. Перехлест должен составлять 40 диаметров арматуры. В углах каркасы соединяются через Г-образные отрезки продольной арматуры. В уголок вертикально подвяжите дополнительный отдельный стержень.

Под каркас на дно траншеи подкладывают специальные пластиковые дистанцеры для формирования защитного слоя. Вместо них можно использовать бой глиняного или керамического кирпича, куски бетона. Но это не так удобно. Относительно опалубки каркас расклинивается подвязыванием отрезков дополнительных стержней, длина которых равна ширине фундамента.

Заливка бетона в опалубку

Учтите, что бетонные работы не производятся при температуре ниже +4°С. Застывать он также должен при более высоких температурах.

Теоретически бетон для фундамента можно готовить на месте, но так очень трудно обеспечить однородный состав смеси. вы вряд ли будете успевать готовить смесь, чтобы залить весь фундамент сразу, а это очень важно. Любой шов ослабляет конструкцию, и если горизонтальные швы еще допускаются, то вертикальные делать нельзя. Если их все-таки приходится делать, то перед заливкой следующей партии бетона нужно отбивать застывшие наплывы цементного молока с предыдущего этапа. Поэтому проще заказать бетон марки 250 на бетонном заводе на весь объем фундамента.

Если миксер не может подъехать ко всем сторонам фундамента, заготовьте заранее лотки, по которым можно подавать бетон от места стоянки автобетоносмесителя к любой точке фундамента. Укладку бетона выполняют послойно с простукиванием и протыканием каждого слоя для уплотнения смеси и удаления из нее воздуха. Лучше использовать глубинный вибратор.

На внутренней стороне опалубки через каждые 40-50 см должны быть наполовину забиты гвозди, которые будут отмечать уровень заливки. Не пытайтесь рисовать этот уровень, т.к. нарисованная черта все равно сразу запачкается бетоном. Бетон сразу после заливки необходимо накрыть пленкой и ежедневно смачивать водой.

Вертикальная гидроизоляция и обратная засыпка

Опалубку можно снимать примерно на шестой день. После чего стенки фундамента тщательно мажутся битумной мастикой. Затем его можно засыпать землей с трамбованием. Лучше, если земля для обратной засыпки будет замешана с песком, это снизит вероятность пучения. Дополнительной защитой будет являться устройство отмостки. Она должна заходить за свес кровли минимум на 500 мм. Производство дальнейших работ можно начинать после набора фундаментом 80% прочности, т.е. примерно через 7 дней. Полную прочность фундамент наберет за 28 суток.

Источники: http://moydomik.net/fundament/40-kak-pravilno-zalit-fundament.html, http://moifundament.ru/montazh/kak-pravilno-zalit-lentochnyj-fundament.html, http://1pobetonu.ru/montazh/kak-pravilno-zalit-lentochnyj-fundament.html

1pofundamentu.ru

Как правильно сделать ленточный фундамент своими руками

Многих будущих владельцев коттеджей волнуют такие вопросы: как правильно сделать ленточный фундамент своими руками? как не наделать ошибок и сделать все надлежащим образом? на что нужно обратить внимание, чтобы дом радовал теплом и надежностью? На все это попытается ответить данная статья.

Глубина траншеи ленточного фундамента зависит от типа здания, его веса, габаритов и т. д.

Для возведения надежной опоры для дома не нужно вкладывать большие деньги, гораздо важнее иметь необходимые знания.

Тогда вы сможете самостоятельно и при этом качественно сделать ленточный фундамент для дома правильно и быстро. Данная статья — не полноценная поэтапная инструкция, но она поможет понять очередность шагов, некоторые технические нюансы строительного процесса и предупредит о возможных проблемах.

Геодезические работы

Схема устройства ленточного монолитного фундамента.

Чтобы получить надежный ленточный фундамент для дома, необходимо правильно провести ряд предварительных мероприятий по подготовке территории. Данные действия называются геодезической разбивкой. В рамках этой процедуры необходимо в определенном порядке сделать целый ряд шагов.

Первый шаг — подготовительный. Для начала необходимо очистить территорию от ненужной растительности и других природных образований (деревья, пни, камни и пр.). Помимо природных объектов, на участке могут оказаться и артефакты человеческой деятельности, например, старые здания и их руины, различные инженерные объекты (канализационные стоки, линии электропередач, траншеи, дороги и прочее). Неважно, что мешает дальнейшему строительству: природные или рукотворные препятствия, все должно быть убрано и очищено.

Но необходимо помнить о том, что для сноса зданий и некоторых других объектов необходимо разрешение специальных муниципальных органов (техническая инспекция). Разумеется, данная деятельность подразумевает и наличие плана будущего строения, и проекта ленточного фундамента и дома в целом. Сделать их можно как с помощью специалистов, так и самостоятельно, если вы чувствуете в себе достаточно знаний и уверенности.

Второй шаг — нахождение основных осей. В геодезии основными и главными осями называются линии, по которым ориентируются возводимые сооружения. Основой любого плана являются две перпендикулярно пересекающиеся главные линии. Опираясь на них, строитель ориентирует все основные точки будущего ленточного фундамента и других объектов. Правильно соотнести план дома с такими линиями — значит сделать первый шаг к строительству дома своей мечты. Точное ориентирование строений относительно улицы, границ участка, линий коммуникаций, сторон света и т.д. позволит сделать будущий коттедж удобным для проживания и эксплуатации.

Схема разметки участка под фундамент.

Третий шаг геодезических работ — правильно рассчитать углы. Он является продолжением предыдущего этапа и заключается в определении углов дома на территории участка, которые необходимо отметить колышками и очень тщательно рассчитать все необходимые расстояния. Сделать точный расчет крайне важно, во избежание перекоса здания и снижения его эксплуатационных характеристик.

Окончание геодезических работ. На последнем этапе, после точного расчета расстояний, необходимо сделать идеальный угол. Для этого используйте не только измерительные приборы, но и колышки со строительными шнурами. Для правильного расчета выясните соотношение сторон. Какой бы ни был опыт у строителя, даже они не стремятся с первого раза вычислить правильное расположение каждого колышка, поэтому не вбивайте их после первых расчетов, а только слегка вдавите в грунт. Делать расчет всех геодезических параметров — довольно хлопотное дело, требующее внимательности и терпения.

Вернуться к оглавлению

Работа с грунтом под ленточный фундамент

Вернуться к оглавлению

Глубина траншеи под дом

Глубина траншеи под ленточный фундамент дома зависит от многих факторов. Первый из них — это тип здания, его габариты и массивность. Для каркасно-щитового дома нет необходимости делать глубокую траншею, под такой тип строений подготавливаются мелкозаглубленные фундаменты. Если стены дома кирпичные, то тут глубину необходимо делать сантиметров на 20 ниже. Тенденция довольно понятная: чем массивнее здание, тем надежнее должен быть фундамент, а значит, необходимо делать глубже котлован.

Схема видов ленточного фундамента.

Вторым фактором, влияющим на глубину траншеи, является климат. В северных широтах в зимний период грунт промерзает довольно глубоко, так вот в этом случае ленточный фундамент необходимо заглубить ниже точки промерзания почвы. В частности, если в доме планируется делать подвал или иное помещение, то фундамент должен стоять на 20-25 сантиметров ниже уровня промерзания.

Учитывать необходимо и такие факторы, как состав почвы и масса перекрытий. Кроме того, траншеи под фундамент для внутренних стен дома можно проектировать немного меньше, им достаточно глубины в 40-50 сантиметров.

Еще стоит помнить, что ленточный фундамент выгоден своей дешевизной, но предназначен прежде всего для легких конструкций и надежных грунтов. Если вы не уверены в грунте или строите дом из тяжелых материалов, то остановите свой выбор на фундаменте другого типа.

Вернуться к оглавлению

Рытье траншеи вручную или с помощью экскаватора?

Основные работы по работе с грунтом выполняют с помощью экскаватора, особенно если почвы имеют высокую пластичность благодаря высокому содержанию глины и влаги. Такая работа должна быть поручена профессиональному экскаваторщику, самостоятельно лучше не пытаться. Работу по выкапыванию котлована лучше всего проводить в сухой сезон (летом или ранней осенью), когда в почве содержится минимальное количество влаги. А влажный грунт требует к себе большего внимания и усилий по удалению и транспортировке. К тому же, стоит помнить, что в зимний период стоимость услуг экскаватора стоит вдвое больше. Поэтому именно весной лучше всего начинать строительные работы.

Схема устройства под фундамент.

Прежде чем приступить к рытью котлована под ленточный фундамент, необходимо оценить обстановку на участке, нет ли поблизости других строений или их остатков. Если такие объекты присутствуют, то траншею необходимо сделать процентов на 20-25 глубже основания фундамента этих строений. Стоит углубить котлован на 5%, если он строится на месте старого. Это делается для того, чтобы снизить нагрузку на фундамент и предотвратить его преждевременное разрушение.

Траншею под ленточный фундамент можно выкопать и вручную. В этом случае стоимость работы будет ниже, но и качество работы и скорость также будут ниже. Лучше использовать ручной труд при разработке грунта лишь в некоторых случаях, когда требуется тонкая и аккуратная работа, под некоторые виды коммуникации, при сыпучих грунтах и т.д.

Вернуться к оглавлению

Выравнивание основания песком

Если вам необходимо выровнять территорию, если грунт у вас на участке проблемный, неоднородный и непредсказуемый, то советуем сделать защитную песчаную подушку. Для ленточного фундамента песчаная подушка под опалубку должна быть высотой примерно в 40-50 см. Но этой цифры подушка должна достигнуть только после тщательной утрамбовки. Чем толще будет подушка, тем меньшей деформации можно ожидать от фундамента под действием пучения почвы. Но толщина подушки может существенно варьироваться и в зависимости от климата. Например, в той же Англии нормой для песчаной подушки является высота в 20 см.

Вернуться к оглавлению

Бетонная подготовка под ленточный фундамент

Схема устройства песчаной подушки.

Бетонная подготовка — это слой из «тощего» бетона или щебня, выстланного под основной массой фундамента. Он предназначен для защиты массы фундамента от потерь бетонного молочка, помогает быстрей достигнуть нужных кондиций для основания дома, помогает более равномерно распределить нагрузку на грунт и облегчает создание арматурной основы для ленточного фундамента.

Для бетонной подготовки используется цемент марки М300 или М400.

Вернуться к оглавлению

Гидроизоляция ленточного фундамента

Гидроизолировать бетонный ленточный фундамент — очень сложный и ответственный процесс. Суть его в максимальной защите основания от проникновения влаги, для этого используются различные материалы. Гидроизоляция делится на две разновидности: горизонтальная и вертикальная. Первый способ связан с использованием рулонных материалов (прежде всего рубероида), а второй направлен на изоляцию фундамента от воздействия внешней влаги и делится на противонапорную и безнапорную.

Противонапорная гидроизоляция выполняется с помощью красок, штукатурки и различных смазочных смесей, которые наносятся на изолируемую поверхность. В роли изоляции часто выступают пушеная известь и битумная мастика, которые наносятся на всю поверхность фундамента, а сверху покрывается листом рубероида.

Безнапорная гидроизоляция существенно отличается внешне. Для этого вдоль всего периметра фундамента выкапывается траншея глубиной 20-30 см. Эту траншею затем забивают пластичной глиной, засыпают песком, и все это подвергают утрамбовке. После этого поверхность цементируют и устанавливают ливневый желоб.

Вернуться к оглавлению

Приступаем к укладке бетона

Схема приготовления раствора бетона.

Прежде чем приступать к укладке бетона, необходимо сделать защитную стяжку. Это тонкий слой бетона, которым покрывают траншею, впоследствии будет устанавливаться арматурный «скелет». Данный шаг существенно увеличит срок службы ленточного фундамента и защитит его от деформации. Раствор для стяжки изготавливают из бетона марки М200 или М300, смешивая его с песком в соотношении 1:4.

Следующий шаг — это заливка фундамента бетоном. Перед ней необходимо уложить металлическую сетку. Консистенция бетона должна быть густой, а после заливки бетон поливают водой, добиваясь максимальной пропитки всей конструкции. После этого бетону надо дать посохнуть примерно два дня, после чего укрыть полиэтиленовой пленкой и оставить в покое на месяц.

Вернуться к оглавлению

Армирование каркаса

Лучше провести армирование с помощью специалистов, но и новичку сделать это вполне по силам. Для этого необходимо приобрести три вида арматуры: самая толстая продольная арматура (диаметр 12 мм), поперечная (10 мм) и вертикальная арматура (10 мм). Для начала устанавливаются вертикальные стойки, к которым крепятся остальные виды арматур, скрепляемые между собой с помощью вязальной проволоки.

Схема армирования ленточного фундамента.

Прутья также можно сварить между собой, что еще лучше скажется на рабочих качествах конструкции. Собранная конструкция надевается на опалубку и должна внешне напоминать собой броню, которая будет принимать на себя солидную нагрузку. На рисунке №1 можно увидеть, как это должно выглядеть.

Одним из ответственных моментов армирования является связка углов. Именно углы первыми страдают от деформации, и нужно внимательно отнестись к этому элементу опалубки. Согните арматуру и воткните в стену угла, а второй конец — в противоположную стену.

Предварительно тщательно измерьте расстояние. Оба конца должны входить в стены ленточного фундамента. Тщательно проверьте каждый элемент и запаситесь терпением, так как данный шаг в постройке фундамента очень важен.

Чем выше предполагаемая нагрузка на ленточный фундамент, тем меньше должен быть шаг в армировании (расстояние между прутьями арматуры). Он может колебаться от 10 до 25 миллиметров. В итоге вашей деятельности должна образоваться единая обрешетка, прочная и аккуратная.

Вернуться к оглавлению

Монтаж опалубки фундамента

Если вы все сделали правильно, то приступаем к монтажу опалубки для ленточного фундамента. Тут многое зависит от величины здания. Если вы хотите строить небольшой и легкий дом, то можно обойтись простой опалубкой, установленной разом в траншею. Если же дом будет большим, то монтаж опалубки начинаем постепенно, начиная с дна траншеи. Также необходимо установить углы жесткости и дополнительно укрепить все стороны во избежание дальнейшей деформации. Второй вариант — это стеновая опалубка, необходимая для бетонирования основания и стен подвальных помещений.

После подготовки траншеи в ее дно вбиваются металлические колышки на таком расстоянии от стен, чтобы между ними можно было вставить доски опалубки плюс зазор в 10-12 мм. Внешняя часть опалубки укрепляется с помощью различных опор, которые остановят деформацию опалубки под давлением заливаемого бетона. Всего существует три вида опор: горизонтальные, вертикальные и диагональные. Если ширина фундамента превышает полметра, то необходимо использовать весь этот ряд опор.

Существует и несъемная разновидность опалубки. Она не снимается и после высыхания бетона остается конструктивной частью здания. Несъемная опалубка имеет ряд очень важных преимуществ перед обычной:

Схема устройства опалубки для ленточного фундамента.

  1. Прежде всего она существенно облегчает монтаж.
  2. Существенно ускоряет работы монтажа опалубки.
  3. Является дополнительной защитой от шума и теплопотерь.
  4. Увеличивается устойчивость к температурным суточным и годовым перепадам.
  5. Не гниет и практически не разлагается (если сделаны из пенополистирола).
  6. Обеспечивает отличную гидроизоляцию.
  7. Срок службы огромен (около 80 лет).
  8. Обеспечивают удобный монтаж коммуникаций.
  9. Экономичны.

Очередность монтажа несъемной опалубки:

  1. Выложите рубероид или иной рулонный гидроизолирующий материал.
  2. По периметру будущего фундамента вставьте арматуру.
  3. На арматуру прикрепите блоки опалубки.
  4. Через отверстия вставьте горизонтальные прутья арматуры.
  5. После третьего слоя можно заполнять бетоном.
  6. Провести утрамбовку (либо ручную, либо с помощью специального оборудования).

Использование дерева в качестве материала опалубки имеет как положительные, так и отрицательные моменты. Доски легки, и их можно использовать достаточно широко, быстро и без специальной техники. Недостатками же являются их неустойчивость к деформациям и гигроскопичность. Частично данные проблемы можно решить через усиление углов жесткости конструкции и ее дополнительного крепежа.

Вернуться к оглавлению

Бетонирование ленточного фундамента

Заливка фундамента может выполняться двумя способами: ручным и механизированным. У каждого способа есть как свои достоинства, так и недостатки. Выбор обычно осуществляется в зависимости от типа строительных объектов.

Бетонирование фундамента своими руками — довольно простой и дешевый способ выполнения данного этапа строительства. Первым делом необходимо приобрести готовую бетонную смесь.

Схема сварки армированных соединений.

За один раз обычно завозят не более 5-8 кубометров. Понадобится бригада рабочих числом не менее пяти человек. Залить фундамент за один раз не получится никак, его необходимо заливать в нескольких местах, так как, какой бы ни был бетон жидкий, он не разольется самостоятельно по всей опалубке.

Нужно несколько точек, через которые будет заливаться бетонный раствор, хотя возможно использование длинного желоба, с помощью которого можно равномерно распределить бетон, не сходя с места. Желоб может быть как уже готовый, так и сделанный своими руками из дерева и обшитый изнутри полиэтиленом или другим изолирующим материалом.

Механизированная заливка бетона заключается в использовании бетононасоса. С помощью специальной стрелы бетон можно извлекать и доставлять в любую точку (до 50 м) участка. Заказ бетона и заливка с помощью бетононасоса и удобней, и эффективней, и качественней, но стоимость его будет на 10-15% выше.

Выполнение данной поэтапной инструкции — это залог успеха создания крепкого фундамента.


moifundament.ru

Правильная заливка ленточного фундамента. Правильный фундамент. KakPravilno-Sdelat.ru

» Правильный фундамент

Технология заливки ленточного фундамента

  • Технология разметки участка и земельные работы
  • Технология работ над опалубкой и монтаж арматуры
  • Особенности проведения заливки

Заливка ленточного фундамента не является чрезмерно сложной задачей, поэтому данный вид основания в частном строительстве является наиболее распространенным. Работы не потребуют внушительных денежных затрат. Если вы решили, что в доме должен быть цокольный этаж, то такой тип фундамента как раз подойдет. Не стоит начинать его строительство, если грунту на участке свойственна сезонная пучинистость, однако отлично такое основание станет себя проявлять на сухом грунте.

Ленточный фундамент популярен при малоэтажном строительстве благодаря своей относительно низкой стоимости и долговечности.

Технология разметки участка и земельные работы

Если вы задумались над тем, как правильно залить ленточный фундамент, то стоит для начала подготовить территорию. Учитывая размеры будущей постройки, следует нанести на участке застройки внешние и внутренние контуры фундамента. Удобнее всего сделать это можно с помощью подручных средств по типу колышков арматуры, между которыми натягивается проволока. Для того чтобы правильно разметить ширину, от внешнего края разметки можно использовать расстояние в 40 см, что выступает в качестве наиболее оптимальной ширины основания.

После того как работы по разметке будут закончены, можно переходить к анализу перепадов высот на участке, что позволит выявить наиболее низкую точку.

Размер траншеи под фундамент должен быть чуть больше планируемой ширины стен дома.

С этого места и можно будет начинать отсчет глубины ямы, что позволит исключить вероятность получения разницы в высоте будущего основания. Если предполагается устанавливать на фундамент большой дом, то котлован необходимо заглубить на 0,4 м.

Ленту можно выкапывать посредством лопаты или экскаватора, последний вариант, конечно, будет дороже, но и позволит завершить работы в более короткие сроки. Обязательно нужно проверять расположение стенок и дна посредством строительного уровня.

Вернуться к оглавлению

Технология работ над опалубкой и монтаж арматуры

Перед тем как залить ленточный фундамент, требуется сделать подложку, которая будет выполнена из песка. Это поможет снизить механическое воздействие на основание в периоды между сезонами. Такой подход распределит гнет, оказываемый зданием, на площадь фундамента, а при строительстве будут сэкономлены строительные материалы. Песок следует насыпать слоем в 150 мм, далее поверхность подушки нужно выровнять и проверить горизонтальность посредством водяного уровня, для более внушительного эффекта плотности слой предстоит пролить водой. Поверх обустроенной подушки допустимо насыпать слой щебня, застелив гидроизоляцию. Отличным решением для этого станет рубероид или полиэтилен.

Схема опалубки для ленточного фундамента.

Перед тем как залить ленточный фундамент своими руками, должны быть установлены доски опалубки в яме, стенки могут быть изготовлены из подручных листовых материалов в виде фанеры, досок, обрезков кровельного материала и т.п. Составные части опалубки можно совместить шурупами, удобно для этого использовать и гвозди, шляпки крепежа должны быть расположены так, чтобы внутренние стенки оказались ровными. Установка досок должна вестись с учетом того, чтобы они выступали над поверхностью примерно на 30 см. Во внутреннем пространстве для проведения заливки по периметру нужно расположить трос, который станет определять верхний уровень заливки бетона. На этом же этапе предстоит позаботиться о том, чтобы фундамент в итоге имел отверстия для вывода коммуникационных систем, в ином случае придется столкнуться с необходимостью их прорубать, что нарушит целостность стенок.

Теперь можно приступать к работам с арматурой. Для этого нужно подготовить прутья, сечение которых равно 12 мм, для связки следует использовать вязальную проволоку, в итоге стороны ячеек должны быть равны 30 см. Метод сварки для этого предпочтительнее не применять, так как в областях таких соединений может появиться коррозия. Если же использовать для вязки проволоку, то это позволяет обеспечивать гибкость конструкции в момент подвижек почвы. В процессе монтажа арматурного каркаса в полости траншеи, необходимо следить за тем, чтобы со всех сторон был обеспечен зазор, ширина которого равна 5 см, это обеспечит расположение прутьев во внутреннем пространстве монолита.

Вернуться к оглавлению

Особенности проведения заливки

Схема армирования ленточного фундамента.

Для строительства ленточного фундамента своими руками необходимо подготовить бетон или заказать его. Однако если решили приготовить раствор самостоятельно, то следует взять песок, щебень и цемент в следующих пропорциях: 3:5:1. Жидкости необходимо добавить столько, чтобы цемент не получился слишком текучим, его консистенция должна быть такой, чтобы состав было сложно распределять.

Если вы намерены производить заливку посредством машины, то перед тем, как ее заказать, нужно обязательно удостовериться в том, что с любого угла основания имеется доступ для подъезда.

Для проведения работ по строительству ленточного фундамента предпочтительнее заказать машину бетона, ведь самостоятельно приготовить большое его количество не получится, в итоге образуются швы с мостиками холода. Однако заливку следует производить слоями по 20 см, каждый образованный слой нужно трамбовать. Для этого можно применять метод простукивания стенок опалубки. После того как удалось достичь линии троса, поверхность следует выровнять, применив мастерок.

Для осуществления вышеописанных работ следует подготовить:

После проведения заливки фундамент должен быть оставлен до стадии набора прочности бетоном. На что может уйти примерно месяц. На этот период поверхность лучше защитить полиэтиленом, что в особенности касается периода, когда на улице сохраняется сухая и жаркая погода. Кроме того, это позволит исключить вероятность размывания раствора. Каждый день в течение недели поверхность нужно смачивать водой, что позволит исключить возникновение трещин. От опалубки следует избавляться не ранее чем через 2 недели после заливки основания, рекомендуемый период #8211; месяц.

Как правильно залить ленточный фундамент: порядок действий и нюансы

В сфере частного малоэтажного строительства самым распространенным решением является заливка ленточного фундамента. Его достоинства очевидны: он легок в монтаже, выдерживает значительные нагрузки, с точки зрения финансовых затрат оптимален, его можно выполнить самостоятельно. Важно, если вы выбрали проведение работ самостоятельно, нужно разобраться, как правильно залить ленточный фундамент.

Использование ленточного фундамента дает возможность оборудовать в помещении дома цоколь, что тоже является одним из факторов, почему отдают предпочтение именно этому виду фундамента. Однако есть и отрицательный момент, такой вид фундамента можно заливать только на сухом устойчивом грунте, возводить на нем можно легкие строения. То есть он идеально подойдет для бань и деревянных домов.

Виды ленточных фундаментов

  • Монолитный;
  • Сборный;
  • Мелкозаглубленный;
  • Глубокого залегания.

Особенностью монолитного фундамента является то, что заливка ленточного фундамента происходит непосредственного на строительной площадке в опалубку, которая была заранее для этого подготовлена. Цельная конструкция, которая в результате получается, демонстрирует устойчивость даже в условиях нестабильного грунта и способна выдерживать достаточно тяжелые строения.

Сборный фундамент выкладывают из отдельных блоков, которые были изготовлены заранее в условиях завода. На строительной площадке выполняется только их монтаж в единый фундамент. Монтировать его значительно быстрее, чем заливать монолитный фундамент, но такой вариант лишается основного преимущества, которое есть у ленточного фундамента – его цельности, а, значит, и надежности. Помимо этого, для укладки тяжелых блоков потребуется привлекать строительную технику.

Мелкозаглубленный фундамент, как и понятно из названия, отличается небольшой глубиной залегания, которая проходит выше уровня возможного промерзания почвы. При таком типе фундамента очень важно уделять внимание технологии его заливки, также важна гидроизоляция ленточного фундамента и теплоизоляции, чтобы защитить будущий дом. Ленточный фундамент не подходит для домов из тяжелых материалов выше одного этажа.

Фундамент глубокого залегания используется при строительстве многоэтажных домов из камня или кирпича, так как способен выдерживать значительные нагрузки. Но он требователен к грунту, для его возведения необходимо провести большой масштаб работы.

Какой должен быть ленточный фундамент в каждом отдельном случае нужно выбирать в зависимости от качества грунта и объекта, который планируется построить.

Прежде чем приступить к заливке, нужно провести предварительную расчистку и разметку участка. Границы обозначаются с помощью колышек из подручных материалов и натянутой между ними веревки или проволоки.

Далее нужно выяснить, если ли на участке перепады высоты. Выявить самую низкую точку и от нее отталкиваться при расчете глубины траншеи для фундамента. Только так можно добиться того, чтобы будущее строение было ровным.

Заливка ленточного фундамента

После завершения предварительного этапа по расчистке и разметке, нужно подготовить котлован. Для этого можно использовать как экскаватор, так и лопату, в зависимости от возможностей и размера строительной площадки. Копать «на глаз» не рекомендуется, такая небрежность обернется сложностями в дальнейшем. Котлован должен быть максимально ровным, а стены его вертикальными.

На дне траншеи выкладывается песчаная подушка слоем не менее 15 см, затем прокладывается слой щебня. Нужна ли гидроизоляция ленточного фундамента? При возведении мелкозаглубленного фундамента нужна, для этого после слоя щебня прокладывается слой рубероида или полиэтилена.

Затем возводится опалубка из подручных материалов, это может быть дерево, куски фанеры или металлочерепицы. Для скрепления опалубки применяются гвозди или шурупы. Шляпки рекомендуется располагать внутри опалубки, так ее проще будет в дальнейшем разобрать. Край должен выступать над уровнем грунта ориентировочно на 30 см.

Важный нюанс: выполнить отверстия для труб канализации и водопровода нужно до заливки фундамента.

Теперь нужно уложить арматуру. Для скрепления прутьев рекомендуется использовать вязку, а не сварку. При укладке арматуры нужно сохранять отступы не менее 5 см, тогда арматура гарантированно окажется внутри фундамента.

Заливать фундамент нужно постепенно, слоями не более 20 см. Каждый слой трамбуется инструментом. Повторять нужно до тех пор, пока не будет залита смесь до необходимого уровня. Поверхность нужно выровнять, сделать несколько проколов металлическим прутом, чтобы обеспечить выход воздуха, если он попал в слой раствора во время заливки. Для этого же нужно простучать опалубку.

Для того чтобы фундамент застыл полностью требуется около месяца. На это время его нужно укрыть полиэтиленовой пленкой, чтобы уберечь от размывания дождем. В засушливую погоду, наоборот, рекомендуется поливать поверхность водой во избежание возникновения трещин. Демонтировать опалубку возможно только после полного застывания фундамента.

Утепление ленточного фундамента

Так как и бетон, который используется для заливки фундамента и арматура, которая закладывается для повышения его прочности, очень хорошо проводят холод, особенно в зимний период и, особенно в случае мелкозаглубленного фундамента, обязательно нужно обеспечить утепление основы будущего дома.

Чтобы выполнить утепление ленточного фундамента снаружи, применяется следующая технология.

Материал используется чаще всего полистирол или пенопласт. Это универсальный материал с хорошими теплоизоляционными показателями, удобный для монтажа и доступный по стоимости. Этапы проведения работ:

  • Подготовка траншеи. Ее необходимо выполнить по всей протяженности фундамента, глубиной равной основанию подушки фундамента и шириной на 5 см больше, чем глубина промерзания почвы;
  • Вертикальная укладка плит из полистирола;
  • Засыпка слоя песка и гравия. Толщина слоя должна соответствовать толщине слоя песка в фундаменте дома;
  • Закрепление плит из полистирола;
  • Покрытие утеплителя пленкой или геотекстилем;
  • Проведение дренажа, засыпка траншеи песком и гравием.

Выполнение работ по утеплению фундамента не требует особых строительных навыков и выполняется просто. Использование утепления не только сделает более комфортным проживание в доме, но и защитит фундамент строения, сделает его более надежным и долговечным.

Статья подготовлена специально для RemontStep.ru .

(Нет голосов, будьте первым)

Как можно залить ленточный фундамент своими руками

Нужна помощь на стройке?

В индивидуальном строительстве востребованы ленточные фундаменты благодаря простоте изготовления, небольшим затратам и возможности возведения на них зданий с подвалами и цокольными этажами. Они идеально подходят при строительстве небольших домов, дач и гаражей, но становятся слишком затратным вариантом на пучинистых грунтах и при заливке фундамента на большую глубину.

Разберёмся, как залить ленточный фундамент своими руками. Подготовка основания под строительство дома составляет от общей стоимости почти треть всех затрат. На участке надо исследовать тип грунта и определиться с глубиной его промерзания.

Обустройство фундамента начинается с расчёта нужного количества стройматериалов, их закупки и доставки на место строительства. При самостоятельном возведении ленточного фундамента разумно закупить максимальное количество запланированных стройматериалов, чтобы экономить время и выполнить весь объём работ за тёплый сезон.

Земляные работы и разметка фундамента

  1. Расчищаем участок и с помощью подручных средств приступаем к нанесению внешних и внутренних границ будущего фундамента. (используем леску, верёвку и колышки из арматуры или дерева).
  2. Разметку надо начать, определив ось будущего дома.
  3. При помощи отвеса намечаем первый угол, от него натягиваем перпендикулярно шнур к двум другим углам. Затем, используя угольник, определяем четвёртый угол.
  4. Проверив все углы, измеряем диагонали, которые должны совпадать. Вбиваем колышки и натягиваем между ними леску.
  5. Внутреннюю разметку делаем по такому же принципу, отступая от внешней стороны на 40 см.

После разметки выбираем самую низкую точку периметра, чтобы рассчитать глубину траншеи (для небольшого дома — 40 см), и начинаем рыть котлован. Независимо от того, как вы будете рыть котлован (вручную или экскаватором), делайте дно траншеи максимально ровным, проверяя его уровнем. Стенки траншеи тоже должны быть вертикальными.

Создание песчаной подушки

Технология заливки ленточного фундамента предусматривает создание подушки из песка.

Она необходима, чтобы снизить давление на грунт. Её толщина составляет 10-15 см, которую контролирует специально подвешенная по периметру леска. Слегка смоченный предварительно песок утрамбовывают при помощи деревянного бруса или электротрамбовки. Чтобы усилить прочность ленточного фундамента сверху насыпают слой щебня и прокладывают гидроизоляцию (рубероид или п/э плёнку).

Монтаж опалубки и арматуры

Перед заливкой ленточного фундамента из доступных материалов (доска, фанера, куски металлочерепицы и прочее) делают опалубку. Обычно её сбивают гвоздями, шляпки гвоздей при этом находятся внутри. Это облегчает потом разбор конструкции и не портит будущую стенку фундамента. Опалубку поднимают над уровнем земли минимум на 30 см. После этого по всему периметру внутри фундамента натягивают верёвку или леску на уровне заливки.

Делаем укладку арматуры. Металлические прутья сечением 12 мм связывают проволокой квадратами со стороной в 30 см. Сварка не рекомендуется, т. к. конструкция должна быть гибкой. К тому же в местах сварки появится коррозия, которая может разрушить фундамент. Арматура должна быть внутри монолитного фундамента поэтому, делая монтаж арматуры в траншее, надо проследить, чтобы она не приближалась к любой внешней стороне ближе 5-ти см. Предусмотрите в фундаменте отверстия для водопровода и канализации.

Делаем заливку фундамента

Разберёмся, как правильно залить ленточный фундамент под дом. Сначала рассчитаем потребность в бетоне, высчитав объём основания дома. Можно самому приготовить раствор бетона из расчёта одной части цемента, трёх песка и пяти щебня. Но заводской бетон использовать лучше, т. к. после заливки своего бетона возможно образование мостков холода и холодных швов , которые не могут препятствовать просачиванию воды и разрушению фундамента.

Бетон нужно непрерывно заливать слоями по 20 см, постоянно трамбуя каждый слой деревянными трамбовками и простукивая стенки опалубки, чтобы убрать пустоты. После заливки поверхность ленточного фундамента нужно тщательно проткнуть арматурой, выпуская воздух, и выровнять мастерком.

Прочность фундамент будет набирать в течение месяца. В первые дни его нужно укрывать от дождя и поливать водой в жаркую погоду, чтобы верхний слой не растрескался. Демонтировать опалубку можно не раньше двух недель.

Полезные советы при возведении ленточного фундамента:

  • все работы нужно начинать сразу после рытья траншей под фундамент, иначе может появиться вода, а края начнут осыпаться;
  • если грунт легко сжимается или накапливает воду, его нужно удалить, заменив щебнем и крупным песком, которые необходимо утрамбовать;
  • траншеи можно выравнивать только крупнозернистым песком, грунт со стенок траншеи брать нельзя;
  • увлажнять песок для подушки нужно до отсыпки в котлован, иначе дно траншеи может быть размыто, что приводит к деформации ленты фундамента;
  • толщина бетона от арматуры до песчаной подушки должна составлять 70 мм и более;
  • гидроизоляцию фундамента можно делать через 3-5 дней после заливки, бетон за это время набирает половину своей прочности;

Качественное возведение ленточного фундамента – кропотливый и ответственный этап строительства дома. Это сказывается не только на долговечности постройки, но и решает проблемы усадки, сырости, подтопления и сохранения тепла в доме.

Понравилась статья? Поделитесь со своими друзьями

Источники: http://tolkobeton.ru/fundament/lentochnyj/zalivka-lentochnogo-fundamenta.html, http://remontstep.ru/kak-pravilno-zalit-lentochnyj-fundament-poryadok-dejstvij-i-nyuansy.html, http://fundamentprofi.ru/vidyi-fundamenta/lentochnyi/kak-zalit-svoimi-rukami

Комментариев пока нет!

www.kak-sdelatpravilno.ru

Как заливать ленточный фундамент – советы эксперта – Свой дом мечты

Загородный дом, построенный своими руками, – мечта многих хозяев. Вне зависимости от того, будет ли это садовый домик или коттедж для жизни на постоянной основе, строение должно быть надежным и безопасным.

Основание любого дома должно быть прочным и надежным, а также должно прослужить долгое время. Именно от этих его характеристик зависит долговечность самого строения, поэтому процессу строительства фундамента всегда уделяется много внимания. Если вы задались вопросом, как правильно залить ленточный фундамент под баню, дом или беседку, то эта статья для вас.

Какие бывают типы фундаментов?

Выбор оснований, отличающихся своими свойствами и параметрами, велик. От принятого решения будет зависеть надежность и долговечность сооружения. Для этого рассмотрим существующие виды фундаментов:

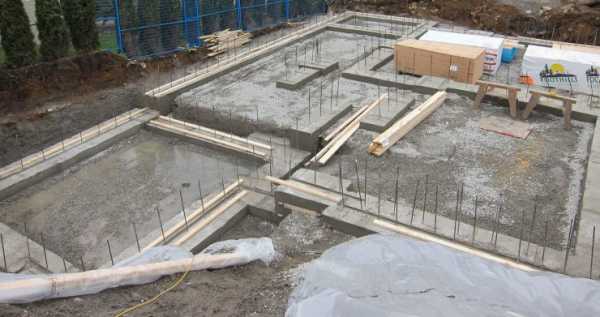

Ленточный

Этот тип основания является наиболее распространенным, что обусловлено его простотой обустройства и высокими показателями прочности и долговечности. Название его в точности соответствует форме фундамента. Также такое основание может принимать практически любую конфигурацию.

Столбчатый

Опорная часть такого основания достаточно мощная. Она способна воспринимать и распределять нагрузки от элементов здания и передавать их на грунт. Такой фундамент представляет собой каркас, выполненный из опорных столбов, оборудованных перемычками. Он может выполняться как сборная конструкция или быть монолитным.

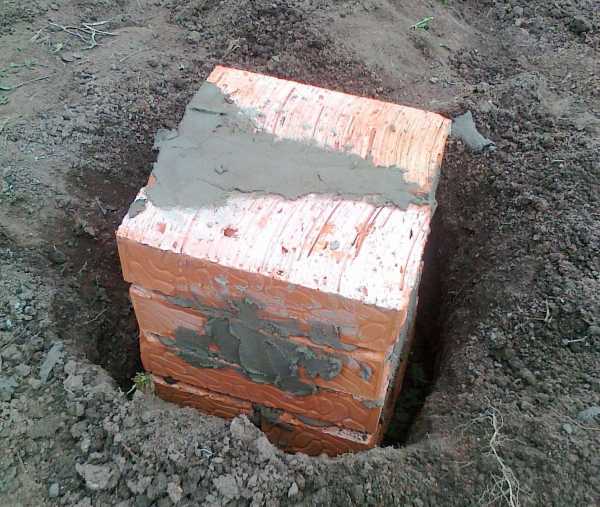

Фундамент из кирпича

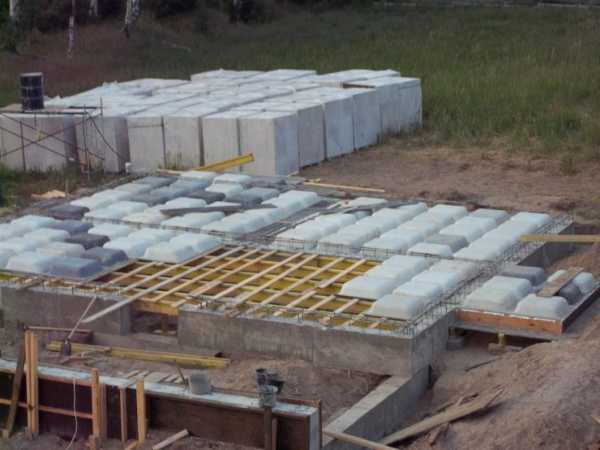

Плитный

Такое основание устраивается послойно. Каждый слой выполняет определенную функцию: защитную, усиливающую, выравнивающую. Сверху на них монтируется плита, выполненная из бетона.

Свайный

Это основание представляет собой сваи, верх которых срезают таким образом, чтобы они были в одной плоскости. Между собой сваи соединяются при помощи ростверка. При необходимости сваи устанавливают не только вертикально, но и под определенным углом.

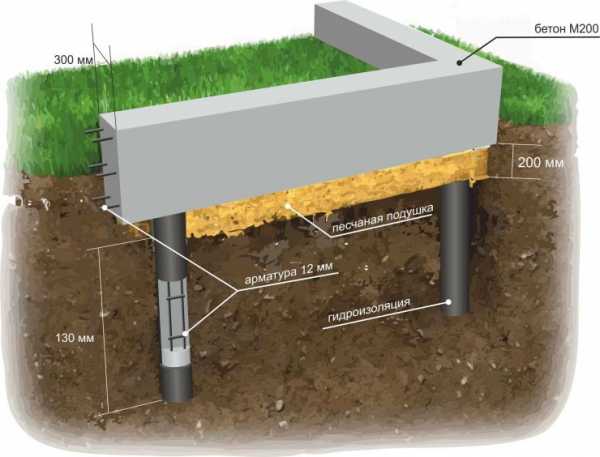

Свайный фундамент

При этом для небольших и легких строений отличным вариантом будет недорогой и простой в возведении правильный ленточный фундамент.

При желании можно выполнить все работы своими руками, а при этом они не отличаются какими-либо специфическими сложностями, поэтому даже люди, которые не имеют опыта и необходимых навыков, легко справляются со всеми задачами. Советы эксперта, изложенные в данной статье, не будут лишними. Однако для того, чтобы осуществить все работы самостоятельно, нужно заранее прочитать много важной и нужной информации об особенностях работы, чтобы избежать ошибок. Расскажем, как его заливать.

Разметка ленточного фундамента

От правильных геометрических размеров траншей для ленточного фундамента под дом зависит надежность и долговечность всей постройки, поэтому к этому вопросу нужно относиться крайне серьезно. Следует знать, что фундамент должен иметь только гладкие и прочные стенки, поскольку именно на них будут передаваться все нагрузки от дома. Даже незначительные уклоны или неровности могут привести к тому, что основание не будет отвечать всем требованиям.

Разметка под фундамент

Разметка обычно создается деревянными колышками, между которыми с применением нивелира натягивается прочная нить. Во время данной работы нужно постоянно использовать специальное измерительное оборудование, чтобы не было допущено каких-либо серьезных ошибок.

Чем хорош ленточный фундамент? Такой вид основания может сооружаться практически на любом типе грунта!

В чем сложность постройки ленточного фундамента? Такой вид фундамента (в отличие, например, от свайного) может использоваться только на относительно ровных поверхностях территории.

Земельные работы

Вид фундамента, выбираемого для того или иного здания, зависит от качества и состава грунта, от рассчитываемой этажности здания (его веса).

Перед тем, как заливать ленточный фундамент, нужно произвести земельные работы, поскольку для формирования такого основания необходимо сделать качественные, ровные и надежные траншеи, обладающие необходимыми параметрами. Создаются они по заранее нанесенной на грунт разметке.

По разметке проводятся земляные работы

Как только на участок нанесена нужная разметка, можно начинать рыть траншеи, причем для этой цели можно как использовать специализированное оборудование, так и выполнить все работы вручную, однако в последнем варианте придется потратить на это довольно много времени и усилий. Глубина траншей зависит от тяжести будущего строения, а также от особенностей грунта. Если предполагается строить легкий деревянный дом, то глубина фундамента не будет большое полутора метров.

Под высокое здание требуется фундамент глубже

Однако если будет строиться двухэтажный дом, возведенный с помощью более прочных и тяжелых материалов, то в этом случае глубина траншей может быть намного больше. Ширина траншей полностью зависит от того, какой толщиной будут обладать будущие стены дома. Дело в том, что фундамент должен немного выходить за пределы стен дома, поэтому минимальная толщина ленточного фундамента примерно на 15 см всегда больше, чем ширина стен дома. Только так можно обеспечить действительно качественную и крепкую опору для стен строения.

После того, как траншеи подготовлены, начинаем заполнять их дно первым слоем «ленточного пирога». Это может быть смесь песка и мелких камешков, осколки бетонной крошки, строительный мусор.

Внимание! Никогда не заполняйте траншеи деревянными элементами, так как дерево имеет свойство гнить, это повредит ваш фундамент через некоторое время.

Монтаж опалубки и арматуры для фундамента

После формирования траншей, обладающих нужными размерами и параметрами, приступают к формированию и установке опалубки, которая необходима для того, чтобы заливка раствора бетона была осуществлена правильно, в соответствии с требованиями. Чаще всего для создания этой конструкции используется обрезная доска, но можно применить и другой похожий материал.

Правильное расположение будущего фундамента по уровню также нужно для дальнейшего строительства дома, так как не требуется, чтобы здание было похоже на Пизанскую башню.

При этом следует учитывать, что внутренняя сторона опалубки должна быть идеально гладкой, так как от этого зависит ровность и правильность самого основания. Во время сборки опалубки из имеющихся компонентов необходимо уделять внимание ее правильному расположению и соблюдению всех пропорций.

Опалубка под ленточный фундамент

Важно помнить, что на опалубку в процессе заливки бетонного раствора будет воздействовать довольно существенная масса, поэтому данная конструкция должна быть прочной и надежной, чтобы не произошла ее деформация или разрушение в процессе бетонных работ.

Гидроизоляция

Также перед тем, как залить ленточный фундамент своими руками, нужно предусмотреть монтаж качественного гидроизоляционного слоя, он будет защищать фундамент от негативного воздействия влаги, которая поступает из грунта. Именно она может стать причиной разрушения основных элементов основания, поэтому процессу защиты фундамента от влаги нужно уделить много внимания. Для этого обычно дно и все стенки траншей полностью покрываются рулонным рубероидом, который укладывается внахлест. Также желательно, чтобы его края немного заходили за пределы траншей, чтобы была обеспечена действительно качественная и надежная гидроизоляция.

Следует учесть, что бетонное основание будет проходить не только по периметру будущего дома, а также и там, где планируется расположить несущие стены.

Далее можно приступать к армированию ленточного фундамента, которое обеспечивает конструкции необходимую жесткость и прочность. Для этой цели используются отрезки арматуры, которые скрепляются с применением гибкой проволоки, в результате чего получается специальный каркас. Именно он укладывается непосредственно в траншеи, а сама работа по его формированию является довольно легкой и быстрой. Выполнить эту работу можно с применением совершенно разной арматуры, которая может иметь различную толщину и другие параметры.

Проведение заливки ленточного фундамента

Только после вышеописанных работ приступают к самому бетонированию траншей, причем технология заливки ленточного фундамента имеет много специфических нюансов и особенностей. При этом нужно уделить внимание качеству смеси для заливки, которая должна обладать однородностью, нужным составом и правильной консистенцией. Самым лучшим решением будет приобретение раствора на специальном заводе, поскольку тогда он будет действительно качественным и подходящим для предстоящих работ.

Ленточный фундамент

Если все же вы решили замесить бетон самостоятельно, то он должен включать:

  • Цемент;
  • Щебень, песок или другой наполнитель;
  • Воду.

При этом вода и цемент берутся приблизительно в равных пропорциях, а марка цемента должна использоваться не менее, чем М200. Цифра в наименовании марки обозначает удельный вес бетона по отношению к остальным ингредиентам. Так, бетон марок М300 и М400 будет прочнее, чем М200, и подойдет для строительства двух- и трехэтажного масштабного коттеджного строения.

Важно также правильно определить количество смеси, необходимое для заливки фундамента, нужного для вашего строения. Для этого нужно просто вычислить объем основания всех стен, предполагаемых по чертежу. Для этого ширину (около 40 см) умножьте на высоту фундамента и длину будущих стен. Сумма объема фундамента для всех стен и будет искомой величиной. Однако нужно быть уверенными, что данного рассчитанного количества бетона хватит для заливки всего фундамента единовременно, поэтому чаще всего берут 10 процентов в запас.

Заливка ленточного фундамента

Заливка всех траншей должна быть осуществлена единоразово, потому обычно для этого используют специальную конструкцию, которую можно даже сделать своими руками. Главное, чтобы имелся специальный желоб, а также чтобы конструкция могла перемещаться. В результате можно добиться равномерной и качественной заливки всех траншей.

Обратите внимание! Приготовленный бетон нужно использовать в течение не более, чем двух часов после смешивания, так как позднее он утрачивает свои функции и начинает загустевать. Оптимальная консистенция смеси должна быть похожа на густую сметану.

Готовый фундамент

Как только заливка будет полностью выполнена, можно считать, что процесс формирования ленточного фундамента закончен, однако в любом случае необходимо уделить много внимания правильному уходу за бетоном, поскольку нельзя допустить его быстрого высыхания, которое может привести к растрескиванию поверхности. Для этого все основание покрывается полиэтиленом, а также необходимо периодически поливать его водой.

По высыхании конструкции деревянные части вспомогательных элементов удаляются.

В результате всех работ получается качественный и надежный ленточный фундамент для дома, выполненный своими руками, обладающий нужными характеристиками и долгим сроком службы. На качественное основание легко и приятно строить дом любой сложности, а о том, как оформить фундамент снаружи, читайте в отдельной статье.

Смотрите также

small-house.ru
