Правила вязки арматуры – способы, схемы, нормы и правила вязки для начинающих

Содержание

Вязка арматуры под ленточный фундамент: правила, схемы

Сооружая фундамент для дома, надо учитывать все требования, предъявляемые СНиПами. Потому что от правильно проведенных строительных работ зависит качество конечного результата. Это в полной мере относится к вязке арматуры под ленточный фундамент. При кажущейся несложности процесса, требования к нему достаточно жесткие.

Хотя сама вязка не требует жесткого крепления арматуры между собой, потому что важная составляющая металлической конструкции – это удерживание объемности и возможности балансировать при заливке и застывании бетонной смеси. То есть, без изменения размеров и формы каркас принимает идеальное положение под воздействием нагрузок, действующих на него со стороны бетона.

Виды арматуры

Сегодня в строительстве для заливки ленточного фундамента используют обычную стальную арматуру и новую – композитную. Оба вида применяются для сооружения конструкций каркасов, но вопрос, какая лучше, сегодня один из актуальных. Итак, давайте разберемся, какую арматуру надо выбирать для заливки ленточного фундамента.

Металлическая

В этой категории материала три вида: холоднодеформированная, термомеханическая и горячекатаная.

Не будет влезать в дебри технологий производства каждого вида, просто обозначим, что для создания высокой прочности фундамента применяется горячекатаный вид класса АIII.

Это арматура с рифленой поверхностью, которую укладывают в продольном направлении. Именно она несет на себе все основные нагрузки (на растяжение и на изгиб), которые действуют на фундамент дома.

 Есть в конструкции армирующего каркаса и еще два элемента: вертикально установленные стержни и поперечные. Первые вместе с продольными составляют основу каркасных решеток, вторые отвечают за соединение нескольких армирующих сеток между собой.

Поэтому для этих двух групп можно использовать арматуру и классом ниже, и диаметром меньше. К примеру, для вертикальных элементов используются прутки класса АII (тоже с рифленой поверхностью), для поперечин класса АI (гладкие).

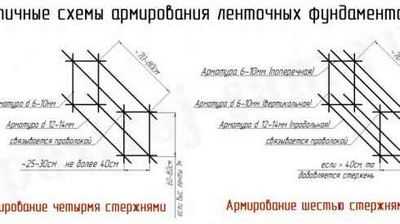

Что касается диаметра, то в частном домостроении используется арматура диаметром в пределах 8 — 18 мм. Такой же размер характерен и для вертикальных стержней, а вот поперечины могут изготавливаться из арматуры 6 — 8 мм или проволоки (катанки) диаметром 6 мм. Наиболее популярный вид для поперечин – катанка. Добавим, что выбираемый диаметр поперечных элементов зависит от высоты собираемого каркаса.

  • Если этот показатель не превышает 80 см, то каркас обвязывается катанкой 6 мм.
  • Если выше данного значения, тогда 8 мм.

Обвязка арматуры стального типа производится специальной проволокой. Она мягкая и при частых циклах сгибания не рвется.

Стеклопластиковая

 Пластиковую арматуру нередко называют композитной, потому что состоит она из нескольких разных материалов.

Основа у них, конечно, пластик, а вот наполнители могут быть разными: базальт, стекло и углерод.

Самыми популярными среди них – это стеклопластиковая арматура. У нее отличные технические и эксплуатационные характеристики, но цена намного ниже, чем у остальных видов.

Вот преимущества стеклопластиковых стержней перед стальными.

  1. Они не коррозируют, хотя внутри фундамента эти процессы происходят медленно.
  2. У них низкая тепловая проводимость.
  3. Они не бояться перепадов температур и влажности.
  4. Прочность на растяжение – 1000 МПа. У стальной арматуры этот показатель равен 390 МПа.
  5. Стеклопластиковая арматура в 3,5 раза легче металлической.
  6. Она не проводит электрический ток.

Что касается недостатков, опять же в плане сравнения, то упругость у стеклопластиковой арматуры намного ниже. При нагревании они быстро размягчаются и теряют свои качества. К тому же арматуру этого вида можно отнести к слабо горючим материалам. Сегодня производят специальные пластиковые прутки, которые по показателям горючести лучше. Но это все равно не входит ни в какое сравнение с металлическими аналогами.

В строительных канонах еще нет определенных стандартных подходов, на которые можно было бы опираться, отвечая на вопрос, для каких фундаментов можно использовать стеклопластиковую арматуру. Просто из личного опыта строители рекомендуют, что эту разновидность лучше использовать для сборки каркаса под ленточный фундамент, если последний закладывается под небольшие легкие постройки.

При сооружении ленточного фундамента своими руками не стоит экспериментировать. Все давно уже стандартизировано и узаконено. Поэтому армирующий каркас должен изготавливаться из стальной арматуры класса А III. В зависимости от давления здания на фундамент диаметр стержней выбирается из диапазона от 8 до 18 мм.

Инструменты для вязки

 Буквально лет двадцать назад никто и не помышлял об изобретение инструмента для вязки арматуры.

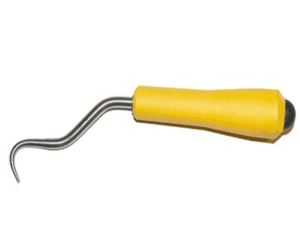

Во все времена использовался обычный крючок, и замены ему не находилось по той простой причине, что это самое простое приспособление, дешевое, которое можно без проблем сделать своими руками.

С помощью крючка можно было связать большое количество стального материала буквально за пару часов. Главное, что требовалось от производителя работ, иметь навык работы с этим инструментом (опыт) и знать несколько способов вязки.

Но требования, увеличить скорость проведения работ, дало толчок для изобретателей, которые стали предлагать различные конструкции крючков. Это механические инструменты и электрические. К первым относится крючок инерционного действия. Это инструмент с ручкой, внутри которой сделаны прорези по спирали. На самом металлическом крючке сделаны выступы, которые входят в эти прорези.

Получается так, что при натягивании ручки на себя, крючок для вязки начинает выходить из нее, вращаясь относительно своей центральной оси. То есть, получается так, что, вставив крючок в петлю проволоки, и начиная тянуть ручку на себя, инструмент закручивается, тем самым закручивая и проволоку.

 Но лучше всех в этом плане себя показал электрический пистолет. В его конструкции имеется катушка с проволокой (она сменная), из которой последняя подается на специальный рабочий орган.

При нажатии кнопки, проволока выходит наружу и сама скручивается под вращательным действием головки инструмента.

Быстрота, высокое качество – вот основные параметры, когда приходится использовать вязальный пистолет для арматуры.

Единственный минус этого инструмента – высокая цена. Поэтому когда ставится задача правильной вязки арматуры для ленточного фундамента своими руками, то от способа с пистолетом придется отказаться. Можно обойтись обычным крючком.

Как и чем гнуть?

Существуют специальные гибочные станки, с помощью которых можно гнуть арматуру. Делается это в одном случае, когда производится армирование углов ленточного фундамента. Но не стоит приобретать оборудование данного типа, если сооружении фундамента проводится своими руками. Есть способы ни чем не хуже станочных, но по простоте производства работ куда проще.

Для этого понадобятся всего лишь две трубы, которые вбиваются в землю с расстоянием между ними в 2 см. Главное, чтобы трубы под воздействием давления от арматуры сами не согнулись. Поэтому закапывать придется минимум на полметра. Арматурный стержень вставляется между трубами и сгибается вручную относительно одной из них. И чем больше диаметр труб, тем больше радиус изгиба, и наоборот. Для изготовления угловых элементов каркаса это самый простой вариант.

Существует большое количество способов соединение элементов армирующего каркаса при помощи вязальной проволоки. Самый простой из них – это сложить отрезок проволоки длиною 25 — 30 см пополам, и обязать ею место перехлеста двух прутков с помощью крючка. Эта схема вязания арматуры настолько проста, что в ней даже разбираться не придется.

Но есть более сложные способы вязки, которым придется учиться. Поэтому вопрос, как правильно вязать арматуру для ленточного фундамента, до сих пор актуален. Ведь хозяин дома старается при минимальных затратах получить максимальный результат. А правильная обвязка арматуры ленточного фундамента – это гарантия высокого качества конечного результата. Поэтому давайте рассмотрим несколько способов обвязки.

Видео

Схемы и приемы

Перед тем как вязать арматуру, надо понимать, что не всегда можно использовать простые схемы вязки. Ведь фундаментные конструкции подвергаются подчас огромным нагрузкам, исчисляемым сотнями тонн. Поэтому и способы крепления надо использовать более сложные.

Посмотрите на фото ниже, где показана одна из схем вязки арматуры. Она отличается от остальных тем, что сложенная вдвое проволока как бы делает двойную петлю, с помощью которых происходит прижим одного прутка к другому. Таким способом связывать элементы каркаса не совсем удобно, но это эффективная схема, гарантирующая высокую прочность соединения. При этом надо отметить, что в поперечном направлении стержни соединены прочно, а в продольном есть свобода смещения. Таким способом обычно связывают арматуру в углах фундаментной конструкции.

К простым способам обвязки можно еще отнести и другую технологию:

  1. В двойную петлю вставляется один свободный конец проволоки.
  2. Делается два оборота крючком.
  3. Затем вставляется второй конец в петлю.
  4. Делается необходимое количество оборотов для зажима двух прутков.

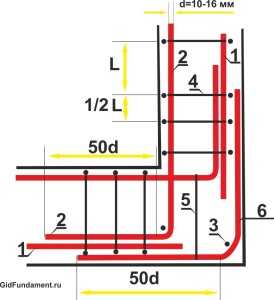

Армирование углов

К армированию в углах надо подходить с особым вниманием, потому что эти участки самые нагружаемые, в них образуются разряжения высокой величины. Поэтому соединение арматуры в них производится по специальным схемам, в которых часть элементов конструкции в одной траншеи заходит в соседнюю с перехлестом сопряженных концов. Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса.

Обратите внимание, что в этих двух схемах четко определены различия. Если в первой перехлест и соединение двух каркасов происходит за счет продольной арматуры, которую сгибают и направляют в соседнюю траншею, то во второй связка производится Г — образным хомутом, изготовленным из той же арматуры, что и продольные элементы армирующего каркаса.

При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы. Вяжется арматура для фундамента в углах конструкции хомутами или проволокой.

Необходимо обратить внимание и на тот факт, что ближе к углам сооружения шаг установки вертикальных и поперечных прутков уменьшается до половины основного расстояние между ними. Это в первую очередь усиливает конструкцию. Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится.

На фотографии выше показаны всего лишь две схемы вязки арматурных стержней в углах ленточного фундамента. Их намного больше, и у каждой своя специфика проведения работ, своя точная технология стыковки и вязки.

Заключение по теме

Сооружение ленточного фундамента своими руками – это несколько строительных операций, где одна из важнейших – вязка армирующего каркаса. Насколько важна эта операция, можно понять лишь после того, когда фундамент покроется трещинами. Здесь несколько причин: неправильно сделали расчет нагрузки со стороны здания, не выдержали точно рецептуру бетонного раствора, неправильно связали армирующий каркас, который под действием нагрузок просто разошелся в теле бетона.

Случается это не так часто, потому что сам процесс вязки каркаса для ленточного фундамента достаточно прост. Но учтите, что стоит отступиться от тех правил и нюансов, о которых говорилось в этой статье, и можно пожинать плоды своего невнимания, а где — то даже расхлябанности.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru

основные правила и дополнительные приспособления

Во время строительства своими руками одним из важнейших моментов в строительстве является знание о том, как вязать арматуру. Чтобы осуществить этот процесс правильно и точно, необходимо подойти к нему со всей ответственностью и разобраться с тем, как осуществить работы правильно.

Схема способа вязки арматуры.

Вязать каркас предпочтительнее, чем сваривать его, так как сварное соединение влечет за собой изменение состава стали.

Из-за этого в месте соединения появляются ослабленные участки. Кроме того, чтобы сварить арматуру, потребуется значительно больше времени. Вяжется арматура значительно быстрее. Чаще всего прибегают к свариванию при строительстве панельных домов. Во всех остальных случаях рекомендуется отказаться от этого способа соединения и отдать предпочтение механическому соединению, то есть вязке.

Основные правила вязки

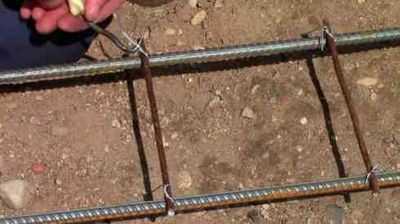

Пример вязки арматуры.

Вязать арматуру достаточно просто, хотя многие относятся к этому процессу с опаской. Для это потребуется только вязальная проволока. Основная задача вязки в том, чтобы при заливке бетоном армированные стержни не изменили своей формы и положения. На прочность конструкции вязка не влияет.

Вяжут арматуру при помощи дополнительных приспособлений:

  • проволока;
  • крючки;
  • фиксаторы.

Все эти дополнительные приспособления важны для проведения качественных работ, но особое внимание уделите выбору проволоки, так как это наиболее важный соединительный элемент. Желательно использовать обожженную с сечением круглой формы и диаметром 1 мм. Обожженная проволока значительно лучше гнется и более тягуча, чем необожженная. Из-за этих свойств она плотнее прилегает к арматуре и обеспечивает более прочное соединение. Необожженная проволока чаще рвется и ломается, поэтому вязать с применением необработанной проволоки категорически не рекомендуется.

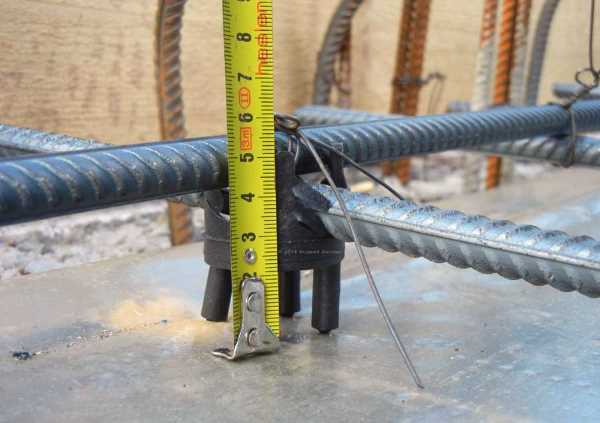

Крючки и фиксаторы используют для механического крепления. Пластиковые фиксаторы используются для создания защитной прослойки между опалубкой и арматурой. Благодаря таким фиксаторам каркас не выглядывает из бетона после его застывания. Это предотвращает его ржавление и разрушение.

Схема армирования фундамента.

Крючки для вязки лучше всего изготовить самостоятельно. Для этого вам понадобится рельефная арматура и подшипники, которые будут установлены в ручки. Магазинные крючки быстро ржавеют и обладают, как правило, недостаточным размером. Можно использовать и так называемые полуавтоматические или винтовые крючки. Однако и они имеют свои недостатки. Например, при их использовании на поверхности остаются обрывки проволоки.

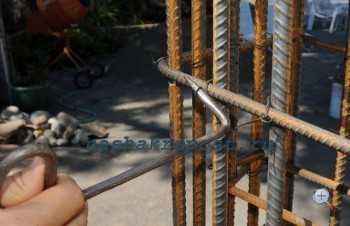

Сам процесс вязки достаточно прост. Необходимо взять кусочек проволоки, сложить вдвое и сформировать из нее петельку. Она пропускается под местом соединения, а над ним петля соединяется при помощи крючка. Крючок вставляется в петлю и прокручивается, а затем вынимается из петли.

Можно использовать для вязки не только крючки, но и специальный пистолет, в который заправляется проволока. Такой пистолет достаточно поднести к месту соединения и нажать на спуск. В результате армированные прутья вяжутся прочно и равномерно в каждом месте соединения.

После того как вы закончили связывать арматуру, можно надеть на ближние к краю конструкции места соединения пластиковые фиксаторы и приступать к заливке бетона. Через несколько дней, когда бетон застынет, возведение конструкции будет закончено. Для любого строительства важно знать, как вязать арматуру. Это поможет в самой важной части работ — возведении фундамента.


moifundament.ru

Правила вязки арматуры снип. Вязка арматуры. Armatura-Tonna.ru

вязка арматуры для фундамента снип

megastroydom.ru/vse-statii/-snip.html Не стоит говорить о важности арматурных работ, поскольку Вязка арматуры снип. Воскресенье, 24 Ноября г. 16:41 + в цитатник.

И ограждающие. Конструкции. СНиП 3.03.01-87. ИЗДАНИЕ ОФИЦИАЛЬНОЕ. СН 393-78 „Инструкция по сварке соединений арматуры и закладных деталей

Во-первых, стоит обратить внимание на то, что арматуру не следует варить первым подвернувшимся под руку электродом, а нужно именно вязать. При контакте с электродом металл приобретает хрупкость, что даже при самой минимальной нагрузке, происходящей при незначительной усадке фундамента, может стать причиной растрескивания бетонной конструкции. Исключением можно считать лишь специальную арматуру, которая по ГОСТу предназначена для сваривания.

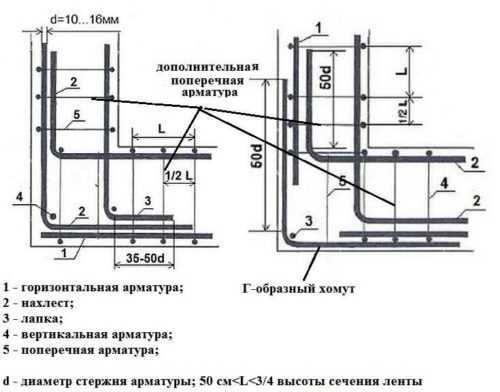

Схема армирования прямого угла ленточного фундамента
В-третьих, невзирая на определенную сложность, следует обеспечить обвязку верхнего горизонтального ряда к хомутам именно изнутри. Некоторые совершают непоправимую ошибку, не фиксируя верхний ряд в хомуты. При заливке вручную эту ошибку можно считать незначительной, а вот при заливке с использованием бетононасоса под давлением арматура стремится раздвинуться в стороны, а незакрепленная в хомуты вязальная проволока не в состоянии выдержать такую нагрузку.

Установка и вязка арматуры из отдельных стержней (d = 12 ¸ 18 мм). 4 СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования.

Схема вязки арматуры фундамента г-образным элементом
Результатом правильно выполненной вязки можно считать устройство жесткого пространственного каркаса, способного без труда выдерживать человеческий вес. Для того чтобы каркас смог выполнить поставленные перед ним задачи диаметр прутков и количество нитей должны располагаться в соответствии с расчетом, учитывающем не только вес самой конструкции, но и геологию грунтов и даже возрастающие в результате возможной деформации нагрузки. Арматура должна размещаться в теле бетона таким образом, чтобы расстояние до поверхности не превышало 4-5 см.

Госстрой СССР. Строительные нормы и правила. СНиП 3.06.04-91. Мосты и трубы. 4.4. В случае, когда в проекте предусмотрена ручная вязка арматурных каркасов и

В последнее время широкое распространение получила стеклопластиковая арматура, которая легко режется и гнется. Такая арматура гораздо легче стальной, а небольшие габариты (ее можно скручивать в бухту) позволяют доставлять ее на место строительства без использования специальной техники.
Однако не стоит забывать о том, что свои основные задачи арматура может выполнять только после предварительного натяжения, что достижимо лишь при устройстве плитных фундаментов. Для качественного армирования ленточного фундамента нужно использовать традиционную стальную правильно обвязанную арматуру необходимого диаметра.
Арматура композитная. Строительные нормы и правила, СНИП. — арматурные канаты диаметром 6-15 мм

При этом конструкция поперечной арматуры должна обеспечивать закрепление 1—5, СНиП II-23-81* (при усилении стальным прокатом) и данного подраздела.

Как правильнее и что говорит СНИП, предлагаю сегодня подумать … Вязка арматуры. Тут конечно используют метод вязки.

Вязка арматуры для фундамента и способы армирования углов СНиП 7.3.7 регулирует шаг поперечной арматуры.

СНиП 52-01-2003: 7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного

Стыки арматуры, соединяемые внахлест, должны быть равны длине перепуска, величина которого обозначена в СниП 52-01-2003.

Крестообразные нахлесты стержней арматуры соединяются вязкой отожженной проволокой, пластиковыми фиксаторами [пункт 2.102 СНиП 3.03.01-87]

радиации конструкций в климатическом подрайоне IVA согласно СНиП 2.01.01-82 8. Стадия предварительного обжатия конструкций: а) с проволочной арматурой

Начало работ по вязке арматуры. Следует помнить, что по СНИП перехлёст прутков при продольном соединении должен быть не менее 30 диаметров, а при соединении

Вязка арматуры в отличие от сварки арматуры не меняет структуру металла. Это регламентировано в СНиП. Связывают арматуру между собой при помощи вязальной 7 июня

Вязка арматуры. Строительные нормы. Фундамент монолитная плита по периметру лента 30 Х 50 под ней подушка.

Как вязать арматуру для фундамента

При заливке ленточного фундамента необходимо использовать стальную или стеклопластиковую арматуру, потому что бетон имеет очень слабые показатели прочности на изгиб и достаточно высокие на сжатие. Именно для повышения прочности фундамента и других железобетонных конструкций на изгиб и применяется арматура.

При армировании железобетонных конструкций следует помнить, что арматура в них располагается не хаотично, а объединяется в единый каркас (пространственный, плоский).

Арматура соединяется между собой двумя способами:

  • неразъёмный способ (осуществляется с помощью сварки)
  • разъёмный способ (осуществляется с помощью вязочной проволоки или специальных конекторов)

Сварочные работы требуют от строителя наличия оборудования и навыков работы с этим оборудованием, в то время как вязку может осуществлять практически любой строитель своими руками. Кроме того, сварная конструкция ослабляет прочность продольной арматуры на растяжение, что совершенно нам не нужно.

Начало работ по вязке арматуры

При выборе способа соединения арматуры следует помнить, что разъёмный способ не имеет излишней жёсткости и позволяет компенсировать незначительные сдвиги бетона без разрыва соединяющих элементов.

Существует множество специального электроинструмента для вязания арматуры. но Вам, скорее всего, он не понадобится, т.к. наши читатели, скорее всего, не являются профессиональными строителями и не выполняют эту работу в больших объёмах. Для изготовления арматурного каркаса Вам понадобится обыкновенный крючок, который можно самостоятельно изготовить из арматуры, либо согнутый крючком гвоздь без шляпки, который можно зажать в шуруповёрт и значительно ускорить работу.

Вязка арматуры по СНИП производится мягкой проволокой из стали от 0,8 до 1,2 миллиметров.

Совет: если нет возможности приобрести вязочную проволоку. а работу необходимо выполнить, возьмите старую покрышку с металлическим кортом и сожгите её! После того, как резина сгорит, останется стальная проволока, которую можно будет использовать в качестве вязочной проволоки.

Для ускорения процесса вязки приготовьте заранее отрезки проволоки по 35- 40 сантиметров. Сложите их вдвое, загните вокруг арматуры, вставьте в получившуюся петлю заготовленный заранее крюк и проверните 3,4 оборота.

Следует помнить, что по СНИП перехлёст прутков при продольном соединении должен быть не менее 30 диаметров, а при соединении Т-образного вида свободный конец должен свисать на 3-4 диаметра.

Для того, чтобы не переживать о прочности конструкции и трудоёмких работах, обратитесь в нашу фирму. Мы сделаем эту работу быстро, качественно и в срок!

Вязка арматуры для фундамента

  • Способы связывания арматурных прутьев
  • Вязание арматуры своими руками

Фундамент #8212; это корни дома. Так же как дерево не может существовать без корневой системы, так и дом недолго простоит при разрушении его основ. Для того чтоб не произошло неприятностей, необходимо правильно рассчитать нагрузки, подобрать материалы и непременно армировать фундамент.

На вопрос как вязать арматуру для фундамента. мы ответим в данной статье. Информация станет полезной, и профессионалам в строительной области, и начинающим работникам.

Способы связывания арматурных прутьев

Вязка арматурного каркаса может производиться тремя способами:

Сварка самый удобный, но и самый опасный вид монтажа каркаса. При нагреве в местах сварки появляются температурные напряжения. В связи с этим материал становится более ломким и при ударном воздействии может лопнуть. Для этого после сварки изделие необходимо повторно разогревать. Что в основном и делается. Только вот температурное воздействие должно быть общим для всех точек. А обеспечение такого масштабного подогрева невозможно.

Также для сварки необходимо специализированное оборудование и профессиональные работники. Сварочные аппараты довольно тяжелые и энергоемкие. Затраты заключаются не только в электроэнергии, а еще в закупке электродов и средств защиты сварщика.

При укладке арматуры внахлест необходимо соблюдать правила СНиП на армирование. В нем четко определены длины пересечения стержней для определенных диаметров. Перехлестные соединения могут быть прихвачены с помощью сварки или вязки или быть связаны без дополнительных материалов. Без соединения можно укладывать арматурные стержни не более диаметра 25 мм. Саму технологию можно применять при диаметрах арматуры не выше 36 мм. Для дальнейших цифр не создано соответствующих расчетов, потому результат может быть неоднозначным.

Расположение арматурных изделий, соединенных встык, недопустимо:

  • в ответственных конструкциях;
  • в местах повышенной концентрации напряжений;
  • в местах концентрации точечной загруженности.

Для вязки арматуры используется проволока небольшого диаметра, пластиковые ленты или специально рассчитанные каркасы. Для правильного выбора материала прорабу необходимо ознакомиться с технологией заливки и дальнейшей работой изделия. Для удобства вязки применяются вязальные пистолеты. Но чаще этот процесс производят вручную.

Вязание арматуры своими руками

  • проволока миллиметрового диаметра;
  • пассатижи;
  • крючок для захвата.

Осуществлять вязку лучше в плотных рукавицах или перчатках. Иначе можно повредить пальцы.

Начинаем процесс с отрезания примерно 30-сантиметрового куска проволоки. Ее необходимо свернуть вдвое и обернуть ею, по диагонали, соединение арматурных изделий. С одной стороны проволоки образовалась петля. В нее, с помощью крючка, продеваются концы изделия. Крючок можно изготовить самостоятельно, согнув под нужным углом, более плотную проволоку.

После продевания, два хвоста и двойную петлю, необходимо закрутить друг, относительно друга. На данном этапе важно не преувеличить нагрузку на изделие. В противном случае проволока может перегнуться и потерять рабочую способность.

Перед началом работ необходимо определиться, как вязать арматуру для фундамента. Работа по ручной вязке может проводиться как в рабочем положении каркаса, так и в произвольном. Положительной стороной произвольного расположения является удобство всестороннего доступа. К тому же для лучшей ориентации рабочих, изделие можно расположить так, как указано в чертеже.

Неприятным фактом является установка связанного каркаса в монтажное положение. В этом случае большая нагрузка приходится на соединения. В процессе транспортировки некоторые узлы могут повредиться.

Источники: http://gidserials.ru/vyazka_armaturyi_snip.html, http://sian73.ru/publ/stroitelstvo/fundamenty/vjazka_armatury/3-1-0-25, http://ostroike.com/vyazka-armatury-dlya-fundamenta


Комментариев пока нет!

armatura-tonna.ru

Вязка арматуры для фундамента: правила проведения работ.

Железобетон является очень надежным и долговечным материалом и, пожалуй, самым используемым в строительстве. Из него изготавливаются как отдельные конструктивные элементы, так и целые здания и сооружения. Практически незаменим материал при устройстве различных видов фундаментов.

Уникальные свойства железобетона объясняются тем, что два составляющих компонента – бетон и сталь, работая совместно, помогают и дополняют друг друга. Основную нагрузку на растяжение несет сталь, а на сжатие – бетон. Сцепление составляющих между собой очень высокое, и его почти невозможно нарушить даже частыми и резкими перепадами температур, так как коэффициент теплового расширения у них практически одинаков.

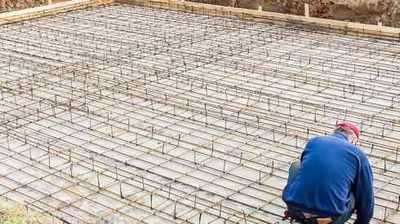

Укладка арматуры для фундамента.

Арматура предохраняет бетон от растрескивания и разрушения при воздействии на него высокой нагрузки, бетон же, в свою очередь, благодаря своей плотности, пассивности к щелочным средам и водонепроницаемости, защищает сталь от коррозии, а ввиду того, что является плохим проводником тепла – прекрасно защищает металл от расплавления в случае пожара.

Для того чтобы арматура лучше включалась в работу, ее производят с рельефной поверхностью.

Чтобы железобетонная конструкция была надежной, необходимо, чтобы продольные оси арматурного каркаса имели поперечные связи, и все элементы между собой перехлестывались.

При устройстве каркаса нужно знать, что располагаться арматура должна как можно ближе к поверхности конструкции, при этом бетон должен как следует ее обжимать и надежно защищать от коррозии. Оптимальным расстоянием расположения металла в массиве от края изделия считается 3-5 см, при этом, чем плотнее бетон, тем меньшей может быть эта величина.

Готовые арматурные сетки или отдельные прутки могут использоваться для производства железобетонных конструкций, как на специальных заводах, так и непосредственно на строительных площадках.

В зависимости от технологии изготовления и механических свойств, арматура подразделяется на классы, каждый из которых имеет собственное буквенное обозначение: А – стержневая арматура, В – проволока, К – канаты.

Промышленностью выпускается арматура, диаметром от5,5 мми до40 мм. В частном строительстве наиболее рационально использовать прутья, толщиной от 6 до12 мм. Как правило, они идут для армирования фундаментов, стен и устройства сейсмопоясов.

Материал для армирования фундаментов.

Часто в индивидуальном строительстве бывает так, что для вязки каркаса тот металл, который уже имеется в наличии или тот, который предлагается бесплатно. Это вполне понятно и оправданно, потому что стоимость арматуры является довольно высокой, однако, не следует пытаться изготовить железобетон из всего подряд. Нужно знать, что для вязки армирующих конструкций не подходят:

—      алюминиевые прутья, поскольку они имеют низкий коэффициент упругости и совершенно не способны сцепляться с бетоном;

—      листовая полосовая сталь, так как она имеет слабое сцепление с бетоном и провоцирует появление трещин;

—      отходы штамповочного производства из-за очень малого сечения;

—      сетка-рабица, она не может исполнять функции арматуры, так как обладает пружинящими свойствами;

—      трубы от демонтированных систем водоснабжения, газопровода или отопления;

—      массивные профили, швеллера, уголки, рельсы или двутавры, так как их большая площадь сечения и низкое сцепление с плоскими участками не позволяют создавать единую структуру железобетона;

—      прутья арматуры, короче1 м.

Если металл, предназначенный для вязки, покрыт краской или какими-либо масляными и жировыми пленками, то их необходимо удалить, иначе не будет обеспечено максимальное сцепление арматуры с бетоном.

Скрепить арматуру в каркас можно несколькими способами: сваркой, ручной или автоматической вязкой, внахлест.

Сварка дает хорошее соединение, однако высокая температура снижает прочность закаленного стержня и повышает общую жесткость конструкции – это, при уплотнении бетона, может привести к нарушению целостности крепления.

Для скрепления прутьев, частные застройщики довольно редко используют сварку, чаще всего производится ручная вязка арматуры, колонн или монолитных стен. Этот способ, также, идеально подходит при выполнении небольших объемов работ и при устройстве пространственно-сложных конструктивных элементов.

Для вязки используется отожженная стальная проволока, толщиной 0,8-1,2 мм. Обычно она реализуется в мотках или отрезках по 8-10 см, связанных в пучки. Проволока должна хорошо гнуться и не ломаться при закручивании.

При вязке используют несколько способов, наиболее распространенными из которых являются: простой узел без подтягивания и простой узел с подтягиванием.

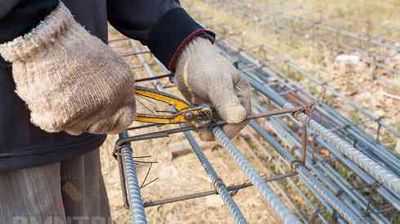

Производить вязку арматуры для фундамента пассатижами или специальными крючками.

Работа пассатижами длительная и трудоемкая, требующая от исполнителя достаточно хороших навыков. Крюки же позволяют вязку арматуры значительно ускорить.

При соединении, стержни накладываются друг на друга внахлест, а место стыка перевязывается в трех местах – посредине и по краям.

Значительно ускорить вязка арматуры можно применяя специальные автоматические приспособления – пистолеты. Насадка инструмента прикладывается к месту соединения и рабочему остается просто нажать кнопку. На вязку одного стыка уйдет не более 2 секунд, причем, натяжение проволоки на всех соединениях будет одинаковым.

При сооружении частного дома, вязка каркаса для фундамента производится перед или одновременно с установкой опалубки. Количество арматуры, ее сечение, а также шаг сетки всегда указывается в проектной документации.

Каркасная сетка может быть плоской или пространственной.

Для фундамента, чаще всего, применяют пространственный каркас, где две нижних продольных параллельных оси и две верхних связаны между собой по бокам и по верху короткими поперечными прутами.

Собственно, крепление никак не влияет на прочность ж/б конструкции во время эксплуатации и требуется только для того, чтобы держать арматуру на месте в процессе заливки бетоном.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

nashakrepost.ru

Как правильно вязать арматуру для ленточного и монолитного фундаментов

Существует два способа соединения отдельных элементов арматуры ленточного фундамента и монолитной плиты — вязка и сварка. Первый — более доступный вариант, может быть ручным и механизированным. Для этого метода используют гибкую обожженную металлическую проволоку круглого сечения диаметром от 1 до 1,4 мм из оцинкованной низкоуглеродистой стали. Проволока, подвергнутая обжигу, отличается мягкостью на изгиб, сохраняя при этом прочность на растяжение. Если под рукой есть только простая, то рекомендуется подержать ее над огнем около 30 минут.

Оглавление:

  1. Плюсы и минусы технологии
  2. Схема армирования фундаментов
  3. Какие инструменты применяются?
  4. Вязка стержней вручную
  5. Механизированное связывание

Проволоку для вязки можно приобрести метражом в бухтах или уже нарезанную, с кольцами на концах. Последний вариант позволяет существенно ускорить выполнение работы, уменьшить затраты труда. Это связано с отсутствием необходимости нарезать материал, использовать электроинструменты.

Достоинства и недостатки вязания арматуры по сравнению со сваркой

Преимущества:

  • невысокие затраты труда;
  • возможность проведения работы на месте строительства;
  • не требуются источник электропитания и сложное оборудование;
  • отсутствие затрат на электричество;
  • работа проста и безопасна (по сравнению со сваркой), ее может выполнять человек, не имеющий опыта;
  • конструкция имеет меньший вес;
  • гибкость каркаса при достаточной его жесткости, что имеет особенное значение для фундамента в районах с высокой сейсмической активностью;
  • поверхность связанной арматуры не нуждается в дополнительной защите.

Недостатки:

  • невысокая прочность;
  • подвижность узлов;
  • низкая производительность труда;
  • нестабильность качества соединений;
  • низкая устойчивость по отношению к перепадам температур.

Вязание своими руками применяют в основном в частном строительстве, где не требуется высокой точности и выполнения строгих условий.

Армирование фундамента

Сетка из пересеченных под прямым углом продольных и поперечных стержней называется поясом. Арматура состоит из нескольких поясов, горизонтально расположенных друг над другом. Правила и схема армирования монолитной плиты:

  • Первый армирующий пояс связывают и устанавливают на высоте около 5 см над песчано-гравийной подушкой после монтажа опалубки.
  • В углах армирование правильно делать более частым. Для этого добавляют дополнительные продольные стрежни. На углах поясов размещают пруты, изогнутые под углом 90 градусов.
  • Для монтажа остальных поясов к нижнему привязывают вертикальные прутья с шагом 20-40 см.
  • Следующий пояс связывают на высоте не более 15 см от нижнего.
  • Количество поясов и расстояние между ними зависят от толщины плиты. Шаг между поясами может быть меньше 15 см.
  • Верхний край вертикальной арматуры должен выступать над фундаментом. При выведении стен он будет связан с их нижним краем.

Схема армирования ленточного фундамента:

  • После размещения опалубки вбить вертикальные стержни.
  • Связать один за другим параллельно для горизонтального пояса.
  • Если ширина основания — до 40 см, то достаточно двух продольных стержней, если эта ширина больше — три, редко четыре.
  • Расстояние между поясами — не более 40 см. Их количество может быть больше двух.
  • Последний верхний пояс обычно устанавливают ниже верха опалубки на несколько см.

Для правильного армирования ленточного фундамента, как и плитного, в его углах размещаются не стыки стрежней, а целые изогнутые. Шаг между поперечными стержнями поясов на углах должен быть меньше.

Приспособления для обвязки

Стержни вяжут вручную с помощью следующих инструментов:

  • крючки для вязальной проволоки — их можно приобрести или сделать самостоятельно из рифленой арматуры или длинного гвоздя, загнутого в форме буквы Г;
  • кусачки (реверсивные клещи) — для завязывания петель и обрезки;
  • обычные пассатижи или плоскогубцы;
  • щипцы.

Готовые крючки (скручиватели проволоки) отличаются формой и материалом ручки, углом изгиба рабочей части. Разновидность — полуавтоматический крючок. Его тянут вверх, ручка скользит по спирали и поворачивает крюк. Ручки всех видов скручивателей могут быть изготовлены из оцинкованного металла, дерева или пластика. Крючком для вязания арматуры можно в последствии завязывать мешки, подвязывать виноград, выполнять многие другие операции.

Еще один вариант — механизированная вязка. Для нее используют:

1. Пистолет для вязания. Приспособление стоит сравнительно дорого, поэтому, если оно нужно для одного раза, разумнее взять его в аренду. Проволока не подходит, необходимы специальные кассеты.

2. Шуруповерт. Этот инструмент стоит недорого, всегда востребован в быту, работает с обычной проволокой. Шуруповертом выполнить вязку быстрее, чем вручную, в несколько раз.

Технология ручной вязки

Вязать арматуру своими руками можно прямо в траншее или снаружи. Во втором случае в опалубку вставляют уже готовую армирующую сетку. Этот способ надежнее. Элементы сетки располагают на специальных деревянных шаблонах с пазами под продольные и поперечные стержни. Ширина шаблона должна быть в пределах 30—50 см, длина — не более 3 м.

Порядок действий при скреплении крючком вручную:

  1. Нарезать вязальную проволоку на отрезки длиной 20—25 см. Правильно сделать это болгаркой, перерезав поперек целую бухту.
  2. Каждый отрезок сложить пополам.
  3. Разложить заготовки по местам стыков деталей арматуры.
  4. Слегка изогнуть подготовленную петлю и подвести ее по диагонали (под углом 45 градусов) под место пересечения элементов армирующей сетки.
  5. Ввести крючок в петлю, образованную сгибом проволоки пополам.
  6. Подхватить крючком второй конец отрезка проволоки, который загнуть таким образом, чтобы он не соскакивал с приспособления для вязки.
  7. Начать вращать крючок по часовой стрелке.
  8. Закрутить петлю до упора, но при этом следить за тем, чтобы проволока не оборвалась. Для надежного соединения достаточно трех-четырех оборотов.
  9. Вынуть крючок из петли и повторить все операции на следующем пересечении.

Если вместо крючка используют плоскогубцы, то после выполнения п. 1-4 левой рукой взяться за концы проволоки, а правой рукой с плоскогубцами, захватить концы петли и закрутить в несколько оборотов. Самодельный крючок из гвоздя работает так же, как и готовый.

Вязать стеклопластиковую арматуру можно не крючком и проволокой, а пластиковыми хомутами. На углы устанавливают специальные элементы.

Особенности механизированной вязки

Работа вязальным пистолетом выполняется автоматически. Достоинства — низкая вероятность обрыва, устраняются многие недостатки ручного метода вязки, скорость в несколько раз больше. Недостаток — в труднодоступных местах пользоваться приспособлением неудобно. Есть два вида приборов для механизированного вязания — аккумуляторные и механические. Нужно поднести устройство к месту пересечения элементов армирующей сетки и нажать на кнопку или рычаг (в зависимости от вида пистолета), оно примерно за 1 с затягивает петлю с нужной силой и обрезает излишки. Как дополнение к пистолету можно использовать удлиняющую насадку, которая позволяет работать, не наклоняясь.

Обычный бытовой шуруповерт с регулируемым количеством оборотов тоже может справиться с вязкой армирующей сетки фундамента. Как правильно связать арматуру:

  • Изготовить специальную насадку-крючок. Для этого нужен длинный гвоздь диаметром от 4 мм. Шляпку у него отпиливают, гвоздь загибают в виде крюка. Вместо гвоздя возможно использовать толстую проволоку.
  • Нарезать проволоку на отрезки и сложить пополам, как при ручной вязке. Разложить заготовки по местам стыков деталей.
  • Слегка изогнуть подготовленную петлю и подвести ее по диагонали (под углом 45 градусов) под место пересечения элементов армирующей сетки.
  • Вставить в петлю крючок шуруповерта.
  • Включить инструмент на малом количестве оборотов.
  • После скрепления первого узла проверить качество соединения. Если проволока надорвана, то обороты уменьшить, если петля не затянулась — увеличить. Если узел надежный, то количество оборотов установлено правильно.
  • Выполнить вязку остальных узлов отрегулированным инструментом.

Вязка арматуры для фундамента ленточного или из монолитной плиты любым из предложенных способов может быть осуществлена самостоятельно, даже при отсутствии большого опыта подобной работы.

stroitel-lab.ru

Вязка арматуры для фундамента: технология, правила, схема + фото

Арматура в фундаменте выполняет важную роль — не позволяет конструкции разрушаться при изгибе. Для соединения стержней между собой можно воспользоваться одним из двух методов: вязка или сварка. Первый способ наиболее предпочтителен, хоть и требует больших трудозатрат. Чтобы грамотно выполнить вязание арматуры нужно ознакомиться с технологией выполнения работ.

Содержание статьи

  • 1 Правила и схемы вязки
    • 1.1 Вязка арматуры для ленточного фундамента
    • 1.2 Вязка арматуры для плиты
    • 1.3 Вязка арматуры ростверка

Правила и схемы вязки

Соединение стержней между собой таким методом можно выполнять тремя способами: пистолетом, крючком или плоскогубцами. Первый вариант позволит сделать все без лишних трудовых и временных затрат, но потребует наличия специальной техники и способности обращения с ней.

Крючок для вязки арматуры.

Для вязки арматуры используют вязальную проволоку. Хомуты нужно выбирать в соответствии с ГОСТ «Проволока стальная низкоуглеродистая общего назначения. Технические условия». Материал должен пройти обработку обжигом, которая позволит увеличить гибкость и упростить работу по вязке каркаса из арматуры. При этом прочность хомутов для соединения не уменьшается, что позволяет не беспокоиться о надежности. При диаметре арматуры для фундамента не более 16 мм рекомендуется применять проволоку сечением 1,2-1,4 мм. Хомуты меньшего размера не смогут гарантировать прочность соединения, поэтому их складывают в несколько раз. При этом важно помнить, что чем толще проволока, тем сложнее ее будет изогнуть.

При работе со специальным пистолетом проблем не возникает, но при частном домостроении к его помощи прибегают редко. Чаще строители выбирают вязальные крючки. Чтобы выполнить соединение нужно действовать по следующей схеме:

  1. Подготавливаются исходные материалы. В данном случае необходимо нарезать вязальную проволоку на части длинной 20-25 см каждая и сложить их вдвое.
  2. Проволоку слегка изгибают и подводят диагонально под пересечение прутков, которые нужно соединить.
  3. Крючок для вязки арматуры заводят в петлю, образовавшуюся при складывании проволоки пополам. Инструментом также зацепляют и второй конец крепежной детали. Для того чтобы конец не соскочил с крючка, его загибают. При этом продевать проволоку через петлю не нужно.
  4. Крючок вращают по часовой стрелке, закручивая тем самым проволоку (петлю и концы) до упора. Важно контролировать усилие, чтобы проволока не повредилась и не порвалась. Чтобы соединение было надежным достаточно ограничится тремя-четырьмя оборотами.
  5. После выполнения соединения нужно аккуратно вытянуть крючок из петли и переходить к следующему участку.

Схема вязки арматуры.

Такая технология применяется при необходимости соединить два стержня расположенных перпендикулярно друг другу. Особенно много таких участков в плитных фундаментах, где армирование производится сетками.

Могут возникнуть сложности при использовании гладкой арматуры класса А240. В данном случае хомуты могут свободно передвигаться, что приводит к снижению надежности соединений и смещению узлов сетки. Нормативные документы не рекомендуют применять для несущих конструкций стержни ниже класса А240, поэтому при соблюдении норм, таких проблем не возникает.

Чтобы упростить работу можно изготовить шаблоны для вязки. Эти элементы работают по принципу верстаков. Для изготовления берут деревянные заготовки шириной 30-50 см и длиной до 3 метров. На них просверливают пазы и отверстия, в которых позже будут зафиксированы стержни. Заранее потребуется разложить отрезки вязальной проволоки.

Подробнее о способах соединения арматуры читайте здесь.

Вязка арматуры для ленточного фундамента

При армировании конструкции важно соблюдать все требования. Ленту следует усиливать каркасами. Схема включает в себя следующие виды армирования:

  • Рабочее. Принимается в зависимости от поперечного сечения фундамента и нагрузки на него. Для частных домов назначается только исходя из размеров ленты. Общая площадь сечения стержней вычисляется как 0,1% от поперечной площади армируемой конструкции. При этом важно учитывать минимальное значение, которое для ленты с длиной стороны менее 3 м составляет 10 мм, а для остальных случаев 12 мм.
  • Поперечное конструктивное. Минимальный диаметр составляет 6 мм.
  • Вертикальное конструктивное. При высоте ленты менее 80 см должно быть не менее 6 мм, в остальных случаях — 8 мм.

При укладке каркаса учитываются правила по защитному слою арматуры, который согласно «Пособию по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения» принимается равным:



  • 40 мм для рабочего армирования при наличии бетонной подготовки, 70 мм при ее отсутствии;
  • 35 мм для конструктивного армирования при наличии бетонной подготовки, 65 мм при ее отсутствии.

Сборку каркаса ленточного фундамента можно выполнять двумя способами: в котловане или траншее и на поверхности. Проще всего контролировать точность и качество соединений при втором методе. После того, как все элементы армирования будут соединены, каркас опускают в выемку и устанавливают в проектное положение. При работе важно учитывать минимальный нахлест стержней при соединении по длине, который составляет 20 диаметров арматуры, но не менее 250 мм. Важно предусмотреть дополнительное усиление на углах ленты. Существует несколько схем для выполнения таких соединений (внахлест, с использованием дополнительных деталей), при этом шаг поперечного армирования уменьшают вдвое.

Одна из возможных схем армирования угла ленточного фундамента.

Подробнее о том как правильно армировать ленточный фундамент читайте здесь.

Вязка арматуры для плиты

Плитный фундамент согласно упомянутому выше пособию армируют из такого расчета, чтобы общее сечение арматурных стержней в одном направлении составляло 0,3% от площади сечения плиты, диаметр стержней не менее 10 мм (12 мм при длине стороны более 3 м). При этом важно учитывать высоту конструкции. Если она составляет 150 мм и менее, то вяжут одну сетку, в остальных случаях потребуется уложить армирование в два ряда, предусмотрев между ними вертикальные хомуты.

Работу по сборке арматурного каркаса выполняют в следующей последовательности:

  • Проверяют соответствие формы для заливки (опалубки) проектным размерам. Она должна быть установлена с соблюдением привязки к осям.
  • Укладывают первый ряд армирования в одном направлении. Чтобы обеспечить защитный слой бетона используют специальные пластиковые фиксаторы. При необходимости наращивания арматуры по длине учитывается минимальный нахлест, который составляет 40 диаметров стержней. Перпендикулярно уложенным прутам устанавливают поперечные, которые не отличаются от первых по шагу и диаметру. Выполняют соединение перекрестий методом вязки.

    Специальный пластиковый стакан обеспечивает защитный слой.

  • Расставляют подставки, которые будут держать второй ряд армирования. Такие элементы имеют множество названий, самые распространенные из которых «стульчик», «столик», «лягушка» и «паук».

    Паук из арматуры диаметром 8 мм.

  • Верхнюю сетку изготавливают так же, как и нижнюю. По торцам плиты необходимо связать П-образные хомуты. В зависимости от материала изготовления стен нужно армировать места их опирания. Чаще всего если стена дома  или цоколя изготавливается из монолитного бетона, то в фундаменте предусматривают выпуски арматуры. В местах повышенной нагрузки от стеновых ограждений также стоит уменьшить шаг стержней рабочего армирования. Чаще всего его уменьшают в два раза. Это значит, что если по всей ширине плиты предусмотрена укладка стержней через каждые 20 см, то под стенами их устанавливают через каждые 10 см.

    С торцов плита армируется П-образными хомутами.

Подробнее о том как правильно армировать плитный фундамент читайте здесь.

Вязка арматуры ростверка

Технология здесь схожа с ленточным фундаментом. Отличие лишь в том, что потребуется изменить схему армирования в узлах сопряжения ростверка и отдельно стоящей опоры. Железобетонный ростверк может устанавливаться для различных фундаментов:

  • железобетонных столбчатых;
  • буронабивных свай;
  • винтовых свай.

Во всех случаях закрепление ленты и опоры выполняется с помощью выпуска арматуры. При этом каркас вяжут так, чтобы два прута соединяли сваю с нижним поясом, а два с верхним. Присоединение только к нижнему ряду — неправильное. Армирование на углах и местах примыкания стен выполняется так же, как для ленточной конструкции.

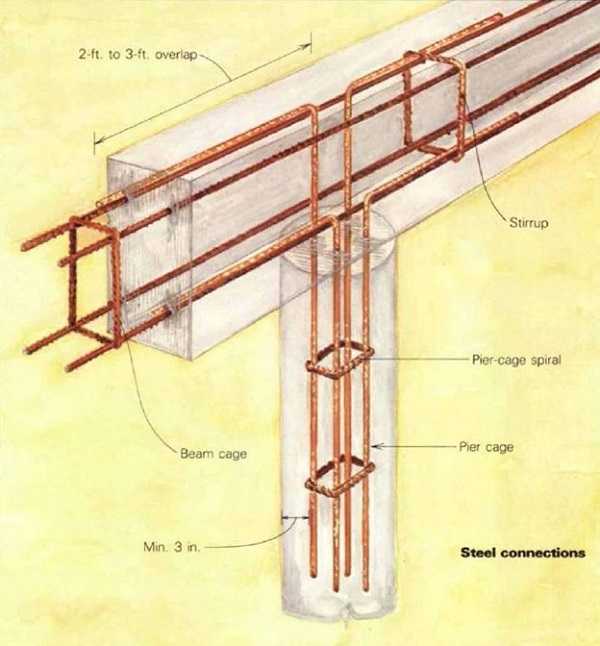

Схема правильного армирования узла сопряжения ростверк/свая.

Подробнее как правильно армировать железобетонный ростверк здесь.

Если изготовление каркаса выполняется не самостоятельно, а приглашается бригада строителей, недобросовестные работники могут предложить заменить вязку сваркой. Соглашаться на это не стоит. Эта попытка снизить трудоемкость процесса и повысить скорость производства работ может привести к снижению прочности стержней в местах соединения и преждевременной коррозии арматуры.



fundament.my1.ru

Вязка арматуры проволокой: правила и рекомендации

Основой большинства сооружений служат фундаменты, перекрытия, дверные и оконные перемычки, другие конструкции, носящие название железобетонных. В свою очередь, основой железобетонных конструкций является армирование — соединение стальных прутьев при помощи сварки или специальной проволоки. Учитывая это, следует сказать, что вязка арматуры является важной составляющей частью любых работ по закладке фундаментов и других монолитных конструкций.

Схема армирования монолитной фундаментной плиты.

Особенности соединения ручным способом

В наше время известны 2 способа соединения металлической арматуры: при помощи сварочного аппарата и ручным способом проволокой. Несмотря на то, что первый способ намного более удобный, рекомендации специалистов призывают использовать ручную вязку. И этому есть вполне логичное объяснение: со временем места соединения конструкции могут покрыться коррозией, что приведет к окислению сварки и последующему разрушению металла.

Вязка с использованием специальной проволоки гарантированно устранит появление ржавчины и, соответственно, существенно продлит срок службы конструкций.

Для сборки армированной сетки необходимо подбирать специальную арматуру. Обычно в этих целях используется сортовой металлопрокат — стальные стержни с диаметром не менее 6 мм и длиной от 6 м. От толщины и длины прутьев зависят устойчивость и прочность железобетонных конструкций. Чем больше диаметр металлопроката, тем прочнее фундамент или каркас сооружения. Сегодня производителями предлагаются несколько видов арматуры, отличающиеся формой профиля. Это могут быть стержни с насечками, ребрами, гранями или рифлением. Неровность поверхности обеспечивает более надежное и прочное соединение металла с бетонной смесью.

Схема видов арматуры.

Ручная вязка арматуры производится при помощи металлической проволоки, пластиковыми хомутами или иными специальными соединительными элементами. Диаметр проволоки обычно подбирается индивидуально в каждом конкретном случае, но чаще всего используются стальная вязальная проволока толщиной не более 1,2 мм и хомуты с диаметром до 40 мм.

Способы вязки также зависят от вида железобетонных конструкций и их назначения. Если говорить об армировании фундамента загородного дома или коттеджа, здесь чаще используется горизонтальный способ, позволяющий более эффективно перераспределить нагрузки на монолитные стены. Обычно каркас собирается из стальных стержней с шагом от 25 до 30 мм.

Вернуться к оглавлению

Технология соединения армированных прутов

Чтобы самостоятельно связать сетку для армирования ленточного фундамента из стальных прутьев, потребуются такие инструменты, как кусачки, плоскогубцы, шуруповерт или специальный пистолет.

Схема определения расстояния между прутьями поперечного и шагом продольного армирования, учитывая правила строительства, такова:

  1. Минимальное расстояние между продольными прутьями зависит от их диаметра, способа укладки бетона и его уплотнения. Обычно оно рассчитывается по следующему алгоритму: диаметр арматуры х 2 + 400 мм.
  2. Расстояние между поперечными элементами арматуры должно составлять не более 300 мм.

При использовании шуруповерта или пистолета для вязки армированной сетки соединение элементов происходит в 5 раз быстрее, чем плоскогубцами. Крайние пересечения прутьев связываются обязательно, средние соединения — в шахматном порядке. Для армирования ленточного монолитного фундамента вяжутся простые узлы, при этом арматура и стержни не подтягиваются.

Для проведения более качественной вязки специалисты не рекомендуют использовать металлическую проволоку или соединительные элементы, бывшие в употреблении. Также не желательно проводить работы проволокой, покрытой ржавчиной. При необходимости все дополнения армированного каркаса укладываются внахлест на уже созданную часть и привязываются дополнительными соединительными узлами.

Как видно, вязка арматуры не представляет собой какого-либо трудного действия и может быть произведена самостоятельно. Главное — учитывать существующие на сегодняшний день правила проведения работ. Если же необходимо осуществить армирование сложной конструкции, на которую будут возлагаться большие нагрузки, лучше обратиться к специалистам.


moifundament.ru
