Фундаментные подушки — размеры по ГОСТ, подсыпка, песок и бетон

Для того чтобы здание не пришло в негодность и в нем стало невозможно жить, во время его строительства необходимо соблюдать все необходимые правила. Это касается не только основной части конструкции, но и фундамента, который является основой для любого сооружения.

Чтобы правильно залить фундамент, который убережет ваш дом от разрушения и нежелательных трещин в будущем, необходимо сделать специальную подсыпку под фундамент конструкции.

Какую роль она играет? Прежде всего, фундаментная подушка создает нормальную нагрузку на основу дома по всему периметру и защитит строение от подземных вод и деформации, причиной которой становится соприкосновение фундамента со строительными материалами и другими объектами.

Если вы установите эту конструкцию, то переживать за сохранность дома вам больше не понадобится.

Правильная подушка, какой она должна быть?

Прежде чем, мы начнем говорить, что такое правильная подсыпка под фундамент, необходимо знать, что она делается исключительно под фундамент ленточного типа. А для такой основы необходимо вырыть соответствующую траншею. Фундаментные подушки, размеры которых бывают разными, требуют точных расчетов.

Фундаментная подушка, размеры, ГОСТ регламентирует некоторые особенности ее устройства, они зависят не только от конструкции, но и от грунта, на котором планируется возведение сооружения.

Толщина подушки приблизительно составляет от тридцати до шестидесяти сантиметров. Бывает так, что фундаментные подушки, размеры увеличивают в целях подстраховки. Это так называемая подошва для основания дома.

Прежде, чем начать ее устройство, необходимо подготовить траншею. Как известно, ее глубина напрямую зависит от вида грунтов, на которых будет размещен дом.

Виды фундаментных подушек

Различают следующие типы подсыпок: песчаная подушка под фундамент, подсыпка из щебня и бетонная подушка под фундамент.

Наиболее популярная в строительстве песчаная подушка под фундамент. Она простая и относительно дешевая. Подойдет для тех, кто хочет сэкономить свои средства. Подушка из песка отлично справится со своими функциями и задачами. Она защищает фундамент от разрушения, что происходит в результате воздействия подземных вод. Песчаная подушка делает умеренную нагрузку на землю. Отсыпка под фундамент идеально подойдет для того, чтобы выровнять основу для дома.

Логичным будет вопрос, какой песок лучше использовать для такой работы? Специалисты советуют использовать песок более крупной фракции, несмотря на то, что много источников говорят о том, что для подушки из песка подойдет мелкозернистый вид песка. Мелкий песок утрачивает свои свойства и конструкция проседает.

Можно использовать обычный речной песок. Если используется сухой песок, то его обязательно необходимо увлажнить. В случае использования мокрого песка, утрамбовка не требуется. Чтобы правильно рассчитать толщину (фундаментная подушка размеры), ГОСТа будет недостаточно.

Важным критерием является и уровень залегания подземных вод. Если он превышает допустимую норму, то необходимо увеличить толщину подушки. Перед тем, как засыпать вырытую траншею, необходимо положить на дно рубероид.

Фундаментная подушка из щебня отличается своей прочностью от песчаной подушки. Перед засыпкой щебня, необходимо сделать нижний слой из песка, который тщательно утрамбовывается и выравнивается. Затем засыпается щебень, который также нужно утрамбовать с помощью специального приспособления.

Следите за тем, чтобы между отдельными камешками было как можно меньше свободного пространства. Такая подсыпка подходит как для частного дома, так и любого многоэтажного строения.

Бетонная подушка под фундамент славится самыми высокими показателями прочности. Единственный ее недостаток – это высокая стоимость. Для устройства такой подушки на дно траншеи засыпают небольшой слой, который выполнен из щебня, он тщательно утрамбовывается и выравнивается. После этого устанавливается опалубка, в которую заливается приготовленный раствор.

Для более качественного результата специалисты рекомендуют произвести армирование с помощью специальных прутьев из стали. Марка бетона выбирается в зависимости от того, какой вес будет иметь будущая постройка. Подсыпка для фундамента – это важный этап, от которого зависит состояние вашего дома в будущем.

Левицкая Марина из Пензы.

dnevnik-stroika.ru

Подушка фундамента — как определиь размеры и залить монолитную подушку фундамента

В понятии «подушка фундамента» существует некоторая путаница. Некоторые называют подушкой — песчано-гравийный уплотненный слой грунта в основании фундамента. Щебеночную или

песчаную подушку под фундамент выполняют толщиной 80-100 мм для выравнивания основания траншеи или котлована под фундамент (зачем ее и делают). Она может быть выполнена только из щебня или только из песка. Главное требование — несжимаемость породы. Песок для подушки должен быть чистым крупнозернистым без включений глинистого грунта, иначе, возможна просадка фундамента в следствии сжатия подушки под давлением. Какой песок лучше всего использовать? Конечно строительный песок из карьеров.

А вот бетонная подушка фундамента — это монолитная плита. Она выполняется в том случае, если ширины стенки фундамента недостаточно для восприятия нагрузки от строения грунтом основания. По другому, подушку ленточного или столбчатого фундамента можно назвать уширением. Оно выполняется в виде армированного пояса под стенку из  блоков ФБС или под монолитную стенку фундамента, а также в виде башмака под столбчатым фундаментом.

Отличие бетонной подушки фундамента от песчано-гравийной иллюстрирует следующая картинка.

Для чего нужна бетонная подушка фундамента? Для того чтобы увеличить площадь грунта основания, который будет воспринимать вес строения. Чем больше площадь, тем больший вес сможет держать основание. По аналогии, если наступить в снежный сугроб в сапоге, то нога провалится в него, так как площадь снега под подошвой недостаточна для сопротивления весу тела человека. А если одеть лыжи, то площадь снежного покрова под лыжей будет равна площади лыжи (в несколько раз больше площади подошвы сапога). В этом случае, нога не провалится.

Размеры подушки фундамента

Бетонную подушку можно выполнить монолитной — из монолитного бетона, или сборной — из фундаментных плит ФЛ, выполненных по ГОСТ 13580-85 «Плиты железобетонные ленточных фундаментов». Если подушка выполняется сборной, размеры плит подбираются из сортамента бетонных изделий не менее требуемой ширины подушки. Требуемая ширина определяется расчетом и зависит от грунта и веса здания.

Если подушка фундамента выполняется монолитной, ее ширину назначают в соответствии с расчетом, округляя значение в большую сторону кратным 100 мм. Например, 800 мм, 900 мм, 1000 мм и далее. Высота монолитной подушки (толщина) выполняется не менее 300 мм. Толщина, как правило, принимается 300 или 400 мм, так как при большей толщине происходит перерасход бетона. Глубину фундамента принимают в зависимости от глубины подвала и не менее глубины промерзания грунта в данной климатической зоне по СНиП 23-01-99* «Строительная климатология». Желательно, чтобы глубина заложения фундамента была выше уровня грунтовых вод.

Расчет подушки фундамента

Итак, расчет подушки фундамента заключается в определении ее ширины и армирования. Сначала, находим ширину. Для этого нужно знать вес здания и несущую способность грунта. Предположим, что стена дома вместе с опирающимися на нее перекрытиями и крышей весит 8 тонн на 1 метр длины. Допустим что грунт выдерживает давление 1 кг/см². Ширина подушки фундамента в этом случае равно (80 кг/см) / 1 кг/см² = 80 см.

Армирование выполняется сетками из арматуры диаметром не менее 12 мм с размерами ячейки 200 мм. Нижняя сетка отступает от основания на 70 мм, верхняя — на 30-40 мм.

Может ли фундамент быть без подушки? Да. Если вес строения небольшой, а несущая способность грунта высокая, то расчетная ширина подушки фундамента может быть в пределах ширины стенки фундамента. Например, 40 или 50 см. В этом случае, подушка (уширение фундамента) не нужна.

Устройство подушки фундамента (технология)

Последовательность устройства подушки фундамента такова:

1. Устройство щебеночного или песчаного основания толщиной 80-100 мм, способом трамбования породы в грунт
2. Устройство опалубки подушки фундамента. Так как высота подушки обычно составляет 30-40 см, опалубку целесообразно выполнять из досок. Например, две доски шириной 150 мм обеспечат заливку подушки толщиной 30 см. При заливке фундамента в траншею, можно не использовать опалубку (только при самостоятельном строительстве загородного дома без каких-либо форм проявления бюрократии). Размер подушки будет соответствовать размеру траншеи.
3. Устройство гидроизоляции фундамента. Традиционно, выполняется «проливка щебеночного основания горячим битумом до образования пленки». Но я рекомендую использовать добавку в бетон «Пенетрон Адмикс». В этом случае, битум не нужен. Нужно лишь постелить полиэтиленовую пленку для того, чтобы из бетонной смеси не ушла вода и не замедлился процесс гидратации цемента (твердения бетона).
4. Далее, выполняется армирование фундамента. Сетки закрепляются в проектном положении. Напомню, нижняя сетка крепится на высоте 70 мм от основания. Если по расчету, армирование не пребуется, выполняется армирование сеткамя ячейкой 200×200 мм из арматуры диаметром 12 мм (конструктивное армирование).
5. Бетонирование подушки. В опалубку заливается бетон, разравнивается и уплотняется. Желательно забетонировать ленту за один день, чтобы не было швов между старым и новым бетоном. Но, если это невозможно, то выполняются вертикальные отсечки.
   После заливки бетона, нужно обеспечить высокую влажность поверхности в первые дни твердения. Для этого накрывают поверхность пленкой.
6. После затвердевания бетона снимаем опалубку и изолируем боковые поверхности мастикой. Время полного затвердевания бетона — 28 суток, но снять опалубку можно уже на третий день, так как за это время уже будет набрана прочность для обеспечения целостности конструкции.

axelhouse.ru

Фундаментные подушки: размеры и производство

Фундаментная подушка — ключевой элемент в строительстве зданий вне зависимости от этажности и назначения, определяющий параметры их надежности. Конструктивно фундаментные железобетонные подушки ФЛ представляют собой трапецеидальные армированные изделия, изготовленные на базе тяжелого бетона, укрепленного сетчатым каркасом. Железобетонные подложки оптимизируют статическую и динамическую нагрузку на нижнюю часть ленточного фундамента. Благодаря трапецеидальной форме и наличию широкого основания снижается давление здания на грунт.

Назначение подушки — равномерное распределение массы здания на всю площадь основания фундамента. Помимо этого монолитная конструкция изделия позволяет аннулировать неровности грунта, стабилизируя его по всей площади для распределения нагрузки. В скальных и полускальных грунтах применение фундаментных подушек смягчает колебания. Использование железобетонных изделий в виде подушек оправдано экономически, представляя альтернативу традиционным подушкам на основе песка и щебня. При этом монтаж и установка трапецеидальных модулей позитивно сказывается на показателях трудозатратности, способствуя снижению стоимости строительства в целом без ущерба качества.

Разновидности

Фундаментные подушки укладываются по периметру фундамента здания на предварительно подготовленное песчаное основание и соединяются между собой при помощи цементного раствора. Технология строительства ленточного фундамента подразумевает последующую установку поверх подушки фундаментных блоков. Конструкции ленточных сборных фундаментов могут различаться, как по своей массивности, так и по конфигурации. Вместе с подушками для строительства основания в проектах эффективно применяются фундаментные блоки и сваи.

Ленточный фундамент с использованием подушек обустраивается в процессе строительства:

• промышленных объектов;
• многоэтажных сооружений жилого, коммерческого и административного назначения с массивными стеновыми перегородками;
• строений с подвальными/цокольными помещениями.

Типовые размеры (ДхШхВ):

• 780х1000х300 мм;
• 880х1000х300 мм;
• 1180х1000х300 мм;
• 1180х1200х300 мм;
• 1200х780х300 мм;
• 1400х1280х300 мм;
• 1490х1000х300 мм;
• 1500х1000х300 мм;
• 2380х1000х300 мм;
• 2380х1200х300 мм;
• 2380х1400х300 мм;
• 2980х1000х300 мм;
• 2980х1200х300 мм;
• 2980х1400х300 мм.

Возможные отклонения от нормированных стандартами размеров по длине и ширине могут составлять:

• для изделий до 1 метра — 10мм;
• от 1 до 1,6 метра — 12 мм;
• от 1,6 до 3,2 метра — 15мм.

Габаритные и эксплуатационные параметры бетонной фундаментной подушки отображаются в заводской маркировке. Например, обозначение ФЛ-14-24-4 говорит о том, что данное изделие обладает габаритом 1400х2400 (фактически — 2380) мм, последняя цифра – тип армирования, определяющий гранично допустимую нагрузку со стороны фундамента.

При проектировке фундамента и выборе фундаментных подушек учитываются вес строения, тип грунта, климатические условия в регионе, параметры сейсмической активности.

Особенности производства

Железобетонные фундаментные подушки отличаются невысокой стоимостью и высокими прочностными характеристиками. Производство этой категории продукции регламентируется нормами ГОСТ 13580, в процессе изготовления используется стальная арматура и высококачественный бетон тяжелых марок. В качестве последних применяются такие марки, как В25 М350, В12,5 М150, а также В15 М200, плотность которых лежит в диапазоне от 2200 до 250кг/м3. Допустимый коэффициент вариации прочности бетона согласно установленных норм не может превышать 9%. Для укрепления изделий используется армирование стержневой сталью классов Ат-ІІІС и А-ІІІ оп ГОСТ 10884-81, проволокой класса Вр1 по ГОСТ 6727-80. Аналогичные стали используются для изготовления элементов крепления изделий — монтажных петель. В зависимости от размеров подушки армируются отной сварной стекой при ширине от 0,6 до 1,6 метра. Изделия, ширина которых находится в пределах от 2 до 3,2 метра подлежат армированию арматурным блоком. Защитный слой согласно нормативов ГОСТа установлен в размере 30 мм. Показатели водонепроницаемости, а также морозостойкости блоков могут отличаться в зависимости от характеристик бетонов, которые должны соответствовать климатическим условиям эксплуатации в конкретном регионе. Для агрессивных сред находят применения фундаментные подушки с пониженным значением проницаемости бетона. Масса модулей ФЛ варьируется от 495 до 5900 кг. Совокупность массогабаритных и прочностных характеристик оказывает непосредственное влияние на стоимость ЖБ изделий.

ЖБ фундаментные подушки рассчитаны на эксплуатацию в условиях повышенной агрессивности. Они не подвержены коррозии ввиду воздействия влаги, выдерживают температуру до -40^оС, выдерживают существенные сейсмические нагрузки, сохраняя надежность и прочность при землетрясениях до 9 баллов. Фундаментные подушки могут быть эффективно задействованы, как в водонасыщенных, так и в сухих типах грунта. Согласно ГОСТ 13580-80 железобетонные подушки могут быть применены при температурах ниже, чем -40^оС при соблюдении допусловий, прописанных в СНиП. Фундаментные подушки сплошного сечения ФЛ обеспечивают долговечность основания не менее 50 лет без потери качественных показателей, не требуя дополнительного ухода.

Наша компания «Объединенные заводы ЖБИ» предлагает вам высококачественные и недорогие изделия из железобетона для гражданского и промышленного строительства. Вся продукция в точности соответствует международным стандартам качества и обладает увеличенным сроком гарантийной эксплуатации. Вы можете купить готовые изделия в стандартных типоразмерах или заказать их изготовление по индивидуальным чертежам.

oz-gbi.ru

Фундаментные подушки размеры и госты. Фундаментные плиты и подушки в строительстве.

Это не просто основа дома, но и главнейшая часть во всем процессе строительства загородного дома или любого другого сооружения. От правильности его укладки зависит долговечность любого здания, и немаловажную роль в этом играет подушка для фундамента. Главная ее цель заключается в создании для фундамента и здания крепкой, стабильной и ровной площадки, чтобы обеспечить как можно меньшую осадку. В данной статье рассмотрим, как сделать подушку под основание максимально качественной и надежной.

Нужна ли подушка под фундамент?

Если фундамент был уложен плохо или некачественно, без соблюдения различных строительных норм и правил, то здание может очень быстро прийти в негодность и там станет невозможно жить. К тому же на стенах появятся трещины, двери перестанут плотно закрываться, начнут перекашиваться оконные рамы, в результате чего по дому будут гулять вечные сквозняки. Поэтому необходимо залить качественный фундамент, и одним из залогов прочного, крепкого, надежного основания является подушка под фундамент.

С помощью такой подушки можно создать оптимальную нагрузку на нижнюю часть фундамента. Кроме того, благодаря подушке под фундамент, можно поднять нижнюю часть основания относительно уровня , к тому же добиться полного исключения соприкосновения фундамента со строительными объектами и материалами, являющегося причинами деформаций.

С такой конструкцией Вы можете быть уверены, что основание дома выполнено как надо, и можно не волноваться за его сохранность.

Как сделать подушку под фундамент

Существует три типа фундаментных подушек: песчаные, щебеночные и бетонные. Для выравнивания основания траншеи или котлована под фундамент, щебеночную или песчаную подсыпку выполняют толщиной 80-100 мм. Бетонная подушка нужна в том случае, если требуется уширение стенки фундамента или выполнение армированного пояса под блоки ФБС.

Сделать щебеночную подушку под фундамент довольно просто.

Верхушка готовой насыпи должны быть на нижней отметке основной конструкции, при этом ширину насыпи нужно делать в два раза шире самого фундамента. Как правило, щебеночную подсыпку делают в 30 см, из которых 5-10 см песок, а 20-25 см — щебенка.

Чтобы сделать бетонную опору нужно на выровненную площадку насыпать щебень толщиной в 5-10 см и утрамбовать. Затем по размеру заливки делаем опалубку, в которую по длине укладываем арматуру. После этого заливаем бетон. При необходимости в бетон можно вставить арматуру, которая будет связывать бетонную опору и фундамент.

Толщина подушки под фундамент

Щебеночную подушку под фундамент следует укладывать так, чтобы уровень уже полностью готовой основы был равен отметке на проекте. Как правило, ширина подушки бывает шире фундамента. Толщина такой подушки должна составлять примерно 30 см и более, при этом 5-10 см — это песок, а остальное — это щебенка.

Бетонная подушка будет более плотной и надежной основой под фундамент. Она прослужит Вам долгие годы, однако, чтобы уложить такую основу, потребуется больше времени и средств на расходные материалы. Толщина этой подушки должна быть выше 30 см, а ширина больше самого фундамента примерно на 15 см с каждой стороны. Например, если Ваш фундамент имеет ширину 50 см, то бетонная подушка должна иметь ширину не менее 80 см.

Песчаная подушка под фундамент

Песчаная подушка отличается относительной простотой в устройстве и дешевизной, поэтому подойдет тем, кто хочет немного сэкономить при строительстве. Несмотря на невысокую цену, такой вид подушки прекрасно справляется с поставленными перед ней задачами. Основные ее преимущества — защита основания от подмывания и разрушения его грунтовыми водами, а также обеспечение умеренной и не превышающей норму , а именно на нижнюю его часть.

Довольно часто бывает, что в вырытой для кладки фундамента яме имеется слой почвы, непригодный для строительства. В этом случае ненужная почва убирается, а на ее место укладывается песок. Следует помнить, что песок ни в коем случае не должен быть мелким, а только крупным. Толщина подушки под фундамент должна быть примерно 20-25 см.

Далее подкладку нужно аккуратно разровнять, чтобы слой был ровным, без излишков песка на одном участке и без провалов на другом. После этого песчаный слой необходимо хорошо утрамбовать, убирая этим зыбкость песка. Это делается при помощи специального инструмента — виброплиты. При утрамбовке песчаный слой постоянно следует смачивать водой, так как влажность придает максимальной плотности песчаному слою.

Гравийная подушка под фундамент

Данное основание под фундамент дома намного прочнее предыдущего, поскольку

heatingportal.ru

как сделать своими руками и каких они размеров?

Фундаментные подушки необходимы для стабилизации почвы. Они сглаживают все возможные неровности. Кроме того, при деформации почвы служат в качестве буфера, смягчающего колебания и позволяющего несущей конструкции оставаться в неизменном положении.

Различают несколько видов фундаментальных подушек. Особой популярностью пользуются железобетонные изделия. Они отличаются надежностью и долговечностью. Не уступают им и песчаные подушки. В каких случаях лучше всего использовать для строительства железобетонные изделия? В чем преимущество подушек из песка? Как их сделать? Об этом более подробно поговорим в статье.

Что собой представляют?

Фундаментные подушки – это изделия определенного типа и размера, используемые для укладки фундаментов ленточного типа при строительстве как гражданских, так и промышленных объектов.

Они отвечают принятым строительным стандартам, отличаются повышенной прочностью, устойчивостью к коррозии, трещиностойкостью, имеют прямоугольную или трапециевидную форму, различные размеры, позволяют в кратчайшие сроки возводить строения разного назначения и дизайна.

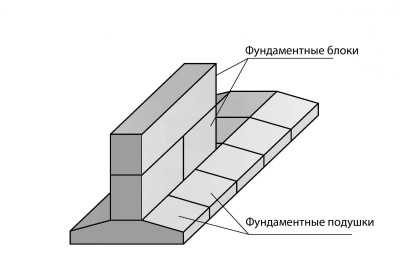

На фундаментные подушки устанавливаются блоки, изготовленные из тяжелого или легкого бетона. Чтобы продлить срок эксплуатации изделий, их армируют по специально разработанной технологии. Подушки под фундамент подбираются в зависимости этажности дома, уровня талых и грунтовых вод, а также климатических условий региона.

к оглавлению ↑

Основные виды изделий

Рассмотрим далее основные типы:

Песчаные

Песчаные – фундаментные подушки, обеспечивающие допустимую нагрузку на нижнюю часть основания и надлежащую защиту от воздействия талых вод. Благодаря им расходы на строительство можно сократить в несколько раз.

Как сделать подушку из песка? На территории, отведенной под застройку, роется траншея под основной фундамент. Затем снимается рыхлый слой почвы, вместо него насыпается крупный песок.

Толщина его слоя не должна быть менее 0.2 – 0.25 м, строительный материал тщательно разравнивается, что позволяет избежать провалов на разных участках площадки, отведенной под застройку.

Предотвратить зыбкость песка можно путем его трамбования при помощи специального вспомогательного инструмента – виброплиты. Утрамбовывать песок не рекомендуется старыми дедовскими методами, поскольку получить необходимый результат в такой способ не получится.

В процессе трамбования строительный материал должен быть мокрым. Поэтому желательно перед выполнением работы полить его водой, что в итоге обеспечит необходимую плотность образовавшейся основы.

В обязательном порядке необходимо также учесть уровень грунтовых и талых вод. Если предполагается строительство здания в местах, где они залегают в предельной близости с почвой, то в обязательном порядке под песчаным основанием необходимо сделать дренажную систему, в противном случае в скором времени несущая конструкция будет полностью или частично размыта.

Щебеночные

Щебеночные – фундаментные подушки, для устройства которых используется такой строительный материал, как щебень. Ее слой засыпается на месте, отведенном под застройку.

Перед тем как сделать щебневую подушку под фундамент, рекомендуется в обязательном порядке подготовить основу из более мелкого строительного материала.

Чаще всего для этой цели используется речной песок. Его насыпают плотным слоем, разравнивают и утрамбовывают, после чего выполняется насып щебня.

Щебневая подушка под фундамент — оптимальное решение в тех случаях, когда планируется возведение на отведенном участке коттеджа или дома, независимо от его этажности.

Бетонные

Бетонные – фундаментные подушки, выполненные из железобетона. Они надежны, устойчивые к различным воздействиям, но их устройство обходится достаточно дорого.

Как делаются фундаментальные подушки из бетона? На предварительно выровненном грунте устраивается щебневый слой толщиной до 0.1 м. Важно его надлежащим образом утрамбовать.

Затем по периметру фундамента делается опалубка высотой не более 30 см, чтобы продлить срок службы фундаментального основания, его необходимо проармировать при помощи прутьев диаметром 8 – 12 мм. В специально сооруженный каркас заливается бетон, который после застывания трамбуется глубинным вибратором.

Чтобы улучшить связку между будущей несущей конструкцией и выполненным основанием, необходимо сразу после заливки бетона в него вставить небольшие стержни из металла. В отличие от других фундаментальных подушек бетонная самая надежная.

к оглавлению ↑

Что использовать для ленточного основания?

Оптимальная подушка под ленточный фундамент – основание, устроенное из гравия, щебня или песка. Она оптимальным образом выравнивает дно вырытой траншеи под несущую конструкцию и считается надежной прослойкой между природной почвой и нижней частью фундамента. К тому же, на ее устройство понадобится минимум финансовых и трудовых затрат, что также немаловажно.

Песчаная или щебневая подушка под ленточный фундамент должна иметь размеры, немного превышающие фактический размер будущего строения.

Она выступает в качестве дренажной системы, которая производит своевременный отвод талой и дождевой воды, исключает возможность промерзания нижней части несущей конструкции, может быть устроена в любом регионе, независимо от климатических условий и этажности будущего сооружения.

Важные моменты, на которые необходимо обратить внимание при устройстве подушек под основание:

• В ходе работ не рекомендуется использовать пылевидный или мелкозернистый песок. В противном случае чрезмерного проседания строения из-за накапливания влаги не избежать.
• После того как выкопана траншея, перед устройством основания под фундаментального рекомендуется удалить рыхлую почву. Пусть основание будет больше, но оно не будет разрушаться.
• Если застройка ведется на легкопучинистом грунте, достаточно уложить в качестве подушки слой крупного тщательно утрамбованного песка. В местности, где грунтовые воды к почве залегают достаточно близко, лучше использовать смесь из щебня или гравия и песка.
• После трамбования песка его следует изолировать специальным цельным и прочным материалом, не пропускающим влагу.

Таким образом, можно сделать вывод, что подушки под фундамент устраиваются достаточно просто. Особенно, если в качестве альтернативного строительного материала используется песок или щебень.

Смотрите видео-подборку по работе с фундаментом:

proffu.ru

разновидности, характеристики, размеры и цена за штуку

Фундамент — основа дома, от которой целиком зависит срок и качество эксплуатации жилища. Если закладку базы провести с нарушением строительных норм, то со временем стены покроются трещинами, оконные и дверные рамы покосятся, а по комнатам разгуляются сквозняки. Сделать дом добротным и безопасным поможет подушка.

Оглавление:

1. Разновидности
2. Подложка под сборное основание
3. Цены и размеры

Что такое фундаментная подушка?

Конструкция помогает распределить равномерно нагрузку по всему основанию, поднять его выше грунтовых вод. Специалисты устанавливают 4 типа:

• песчаная;
• гравийная;
• песчано-гравийная;
• бетонная.

На выбор подходящего вида подложки влияет количество этажей в будущем здании. Правило простое: чем выше дом, тем крепче она должна быть. Легкий газобетон устанавливают на песок, а массивные многоэтажки — на бетон.

Перед закладкой основы обязательно принимают во внимание следующие факторы:

• высоту грунтовых вод;
• климатическую зону;
• тип почвы;
• строительные материалы.

Виды и описание

1. Песчаная.

Фундаментная подушка из песка является самым простым и дешевым способом. Она отлично справляется с возложенными на нее задачами: защищает от размывания грунтовыми водами и равномерно распределяет нагрузку по всей поверхности.

Используют песчаную подложку для одноэтажных сооружений в местности с глубоким расположением грунтовых вод. Для защиты песчаного слоя от постепенного вымывания желательно обустроить дренажную систему.

Во время строительства возможна ситуация, когда изначальный грунт не пригоден для возведения зданий. В таком случае почву удаляют, а в яму засыпают песок. Необходимо применять крупную песчаную смесь, потому что мелкодисперсные частицы со временем дают значительную усадку.

Порядок установки:

• Постелить слой рубероида между почвой и песком, чтобы предотвратить их смешивание.
• Песок плотно утрамбовать с помощью виброплиты. В итоге должна получиться абсолютно ровная подложка толщиной 20-25 см. В процессе песчаную смесь необходимо смачивать.
• Проверить качество трамбовки: если после прошедшего человека на песке остались следы, значит, работа выполнена плохо.
• Провести измерение горизонтальной поверхности уровнем.

2. Гравийная.

Одноименное название — «щебеночная». Основным компонентом является щебень или гравий разных фракций. Считается, что самая прочная подложка получается из среднефракционной гранитной крошки. Монтаж фундаментной подушки начинается с подготовки базы. Речной песок насыпают в пласт толщиной 15 см и плотно утрамбовывают. Не забывайте увлажнять материал во время работы. Сверху укладывают слой гравия (минимум 25 см).

С помощью виброплиты, как и в случае с песчаной прослойкой, тщательно утрамбовывают камушки. Важно следить, чтобы они плотно прилегали друг к другу. Уровень готовой подкладки должен точно совпадать с нулевой отметкой базиса. Согласно строительным нормативам гравийная подушка должна превосходить размер основания по периметру и выступать на 15-20 см с каждой стороны. Конструкция подходит для постройки загородных домов.

3. Песчано-гравийная.

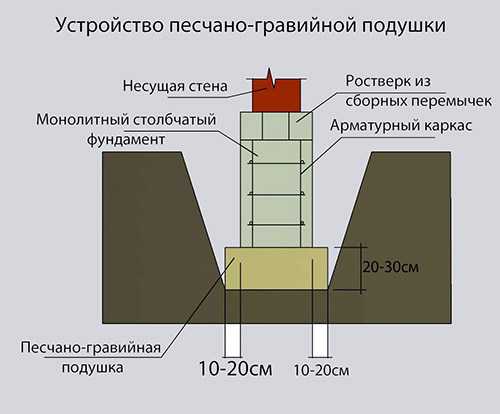

Представляет собой симбиоз из двух типов: песчаной и гравийной. Используют при монтаже в местах с непригодным для строительства грунтом. Основное требование — это закладка крупного песка. Мелкофракционный применять категорически запрещено во избежание значительной усадки дома.

Функции песчано-гравийной подложки:

• отвод воды, чтобы избежать разрушительного воздействия влаги на стены жилища;
• равномерное распределение давления стен на фундамент.

4. Бетонная.

Обладает значительной степенью прочности. Единственный недостаток — это немаленькая цена. Но она с лихвой оправдывает себя, потому что бетонная подушка является гарантией безопасности и долговечности дома.

Большая стоимость обусловлена тем, что для монтажа необходимо купить цемент марки М-100, который специально используется для заливки ленточных фундаментов.

Порядок проведения работ:

• В подготовленный котлован засыпают черновую подстилку из щебня (слой 10 см). Обязательна качественная трамбовка с помощью виброплиты.
• Монтаж деревянной опалубки. Размер должен соответствовать высоте бетонного слоя (30 см), а верхний край заканчиваться точно на уровне начала основания. Принять меры по укреплению досок, чтобы предотвратить их деформирование при заливке бетона.
• Армирование железной проволокой, которую вяжут в виде сетки с ячейками 1,5-2 см.
• Заливка готовой траншеи цементным раствором. Уплотняют бетон специальным вибрирующим устройством, которое выводит наружу все воздушные пузырьки.
• Выравнивание поверхности.

Подушки под сборные фундаменты

Подложки фундаментные ленточные (ФЛ) выпускают в соответствии с ГОСТом 13580-85 и серией 1.112-5. Используют их при строительстве многоэтажных жилых домов и промышленных зданий. Качество железобетона строго контролируется и отвечает европейским нормам по следующим параметрам:

• сейсмоустойчивость;
• противодействие коррозии;
• нечувствительность к перепадам температур.

ФЛ из железобетона принимают на себя всю тяжесть сооружения, поэтому именно от них зависит прочность здания. ГОСТ предусматривает применение ЖБИ на различных видах почв. Они позволяют значительно уменьшить срок и трудоемкость работ. Для закладки базиса используют фундаментные плиты и подушки. В промышленных условиях изделия изготавливают обычно без пустот, в редких сериях они могут иметь полости.

Блоки и подложки укладывают вплотную друг к другу либо с некоторыми зазорами. Способ установки зависит от будущей нагрузки и типа почвы. Перед монтажом ЖБИ поверхность песчаного грунта тщательно выравнивают. На всех прочих видах предварительно устраивают песчаную подстилку толщиной 10 см.

Фундаментные блоки из железобетона крепятся сверху на подложку цементным раствором. Размер шва составляет 20 мм. После сборки конструкции проводят армирование и перевязку вертикальных швов. Специалисты рекомендуют подбирать ЖБИ, подушки и блоки из строительных материалов одной серии.

Размеры и стоимость в Москве

Наименование ФЛ	Размер	Цена за штуку, рубли
6.12-4	1180х600х300	1700
6.24-1	2380х600х300	3300
8.12-3	1180х800х300	1990
8.24-3	2380х800х300	4110
10.24-3	2380х800х300	4910
20.24-3	2380х2000х500	15310

---



cemgid.ru

Подушка под фундамент: инструкция по монтажу.

Фундаментные подушки ФЛ — размеры по ГОСТ 13580-85

Незаменимый элемент при возведении промышленных объектов, жилых домов и помещений с тяжёлыми капитальными стенами, мощными железобетонными перекрытиями – бетонные фундаментные подушки. Если на объекте строительства в соответствии с проектом планируется цокольное помещение или подвальный этаж, то прочное основание необходимо. Сооружение оснований ленточного типа осуществляется с использованием фундаментных подушек ФЛ или, как их еще называют, ленточных фундаментов.

Являясь несущим элементом конструкции объекта, воспринимающим на себя основной вес постройки, подушки, армированные стальной сеткой, должны изготавливаться в строгом соответствии с требованиями, регламентированными ГОСТ. Полное название стандарта под номером 13580 – «Плиты железобетонные ленточных фундаментов».

Почему необходимо строго ориентироваться на этот документ, что он собой представляет? Рассмотрим более детально в этой статье.

Информация будет полезна для тех, кто занимается строительством либо проектированием оснований и заинтересован, чтобы фундамент ленточный соответствовал всем характеристикам, предусмотренным нормативным документом.

Железобетонные фундаментные подушки применяются при строительстве промышленных, жилых и общественных многоэтажных зданий с тяжёлыми стенами

Актуальность стандарта

Несмотря на то, что ГОСТ разработан в 1985 году, он не утратил своей актуальности в настоящее время. Фундаментные блоки выполняют серьезную задачу, связанную с обеспечением прочности здания, являются особо ответственным элементом постройки. Изделия представляют собой высокотехнологичную конструкцию из армированного стальной арматурой тяжелого бетона. Их ответственная роль при строительстве требует неукоснительного соблюдения всех нюансов процесса изготовления. Ведь блоки должны обладать:

• высокими прочностными характеристиками;
• морозоустойчивостью;
• коррозионной стойкостью.

Обеспечить весь комплекс необходимых эксплуатационных характеристик и несущих свойств можно, неукоснительно соблюдая положения нормативного документа, предусматривающего все обязательные требования, предъявляемые к продукции.

Структура документа

Стандарт регламентирует комплекс требований для оснований ленточного типа и фундаментов. Главным элементом этой конструкции является усиленная стальной арматурой бетонная подушка, позволяющая увеличить ширину основания опоры, уменьшая, тем самым удельную нагрузку на единицу площади. Обязательные требования к этому ответственному элементу предусмотрены стандартом, которым регламентированы следующие основные моменты:

• Область и условия применения.
• Конструктивные особенности, технические характеристики.

Фундаментные подушки ФЛ изготавливаются в соответствии с ГОСТ 13580 и представляют собой высокотехнологичные железобетонные конструкции из тяжелого бетона

• Специфика армирования.
• Технология контроля качества.
• Методы транспортировки и хранения.

Условия использования изделий

В соответствии со стандартом, фундаментная основа может использоваться в различных почвах, как сухих, так и имеющих повышенную концентрацию влаги. Особенности конструкции, предусматривающие наличие стальной армат

kupildoma.ru
