2.1.3 Стропильные и подстропильные конструкции, настилы

Несущие
элементы покрытия устраивают плоскост­ными
и пространственными. Плоскостные
включают в себя стро­пильные
и подстропильные конструкции, настилы.

Стропильные
конструкции воспринимают воздействия,
обус­ловленные
как опирающимися на них ограждающими
элемен­тами
покрытия, так и подвешенными к ним
средствами внутри­цехового транспорта
и технологического оборудования. Это
опре­деляет
их многообразие форм и конструктивных
решений.


Стропильные
железобетонные конструкции
изготовляют
в виде балок
и ферм. Наибольшее
применение балки находят для перекрытия
пролетов до 18 м. Имеются экономичные
решения и для перекрытия
пролетов 24 м. Наибольшее распространение
в на­стоящее
время находят унифицированные балки,
приведенные на рис.
2.8.

Стропильные
фермы изготовляют сегментного типа,
реже с треугольной
решеткой, а чаще безраскосные. При
необходимости устройства малого уклона
покрытия,
составляющего для пролета 18 м 3,3%, а для
пролета 24 м — 5%, в верхних узлах
безраскосных ферм устраивают столбики
(рис. 2.8 б,
в).

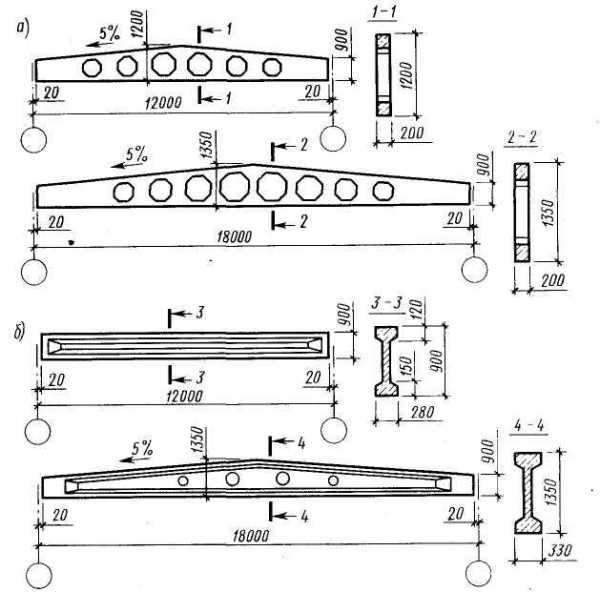

Рис.
2.8 Железобетонные стропильные балки:

а
решетчатые
для скатных кровель; б — сплошные для
плоской и скатной кровли

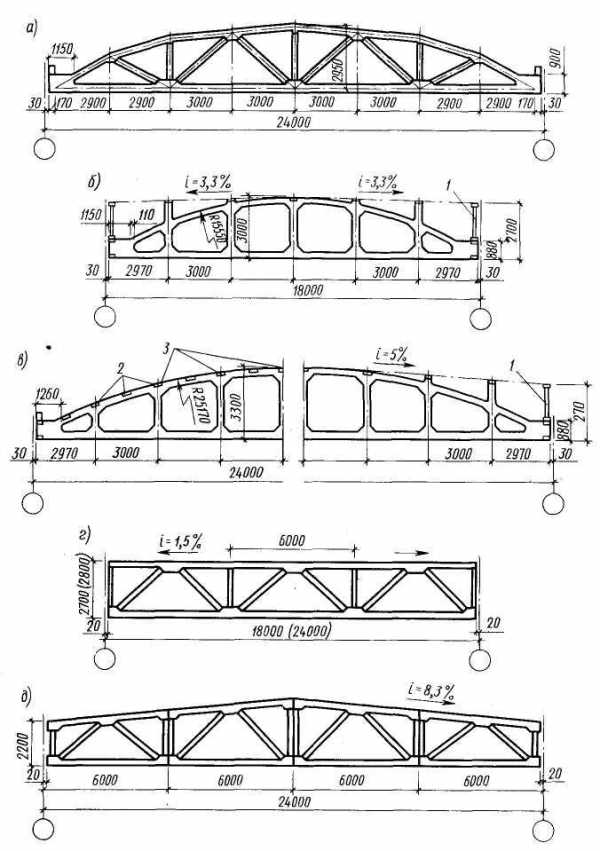

Рис.
2.9 Железобетонные фермы:

а
сегментная раскосная; б

безраскосная для малоуклонных
кровель пролетом 18 м; в
варианты безраскосных ферм пролетом
24 м; г

с параллельными пояса­ми;
д—полигональные
сборные; / — стальная стойка; 2

закладные детали для плит
шириной 1,5 м; 3

то же, 3 м

Для
производств, где целесообразно
использовать межфер­менные
пространства применяют
фермы с параллельными поясами или
полигональ­ными с треугольной решеткой
(рис. 2.9 г,
д
)

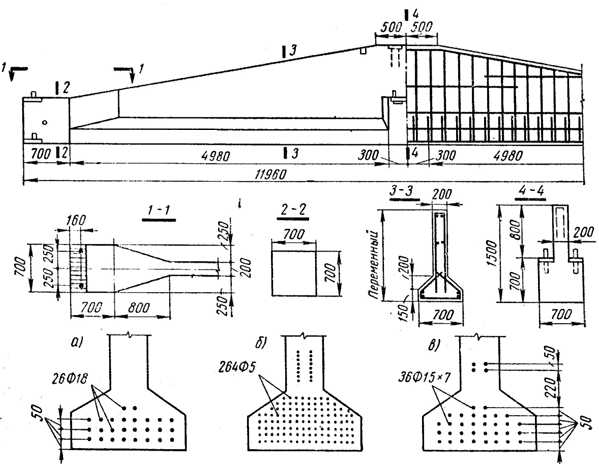

Рис.
2.10 Подстропильные конструкции:

а
подстропильная
балка; б— подстропильная ферма для
малоуклонных кровель;
в

то же, для скатных кровель; г

то же, при длинномерных настилах

Стропильные
балки и фермы располагают с шагом 6 и 12
м. Шаг
6 м предпочтителен для стропильных
конструкций, к которым
подвешиваются средства внутрицехового
транспорта (моно­рельсы,
подвесные краны), поскольку при большем
шаге сущест­венно
утяжеляются крановые пути. При сетке
колонн 18X6 или 24X6
м стропильные конструкции устанавливают
непосредст­венно
на колонны. Если по условиям технологического
про­цесса
шаг колонн средних рядов должен быть
большим, напри­мер
12 м, то по колоннам устанавливают
подстропильные
конст­
рукции,
а стропильные конструкции ставят уже
на них по оси колонны
и по середине подстропильной конструкции.
Высота колонн, на которые устанавливают
подстропильные конструкции, будет на
600 мм меньшей,
т. е. на высоту опорной части подстропильной
конструкции.

При
стропильных балках применяют подстропильные
балки (рис.
2.10, а), при стропильных фермах —
подстропильные фермы.
Последние изготовляют двух видов: для
малоуклонных кро­вель
большей высоты (рис. 2.10,6),
а для скатных кровель — меньшей
высоты с устройством стоек на опорах,
служащих опо­рой
для крайних настилов покрытия (рис.
2.10, в)

В
бескрановых зданиях и в зданиях с
опорными мостовыми кранами
стропильные конструкции часто располагают
через 12 м, при
котором используют настилы длиной 12 м.

Стропильные
стальные конструкции

устраиваются в виде ферм.
Наибо­лее
распространены фермы малоуклонные
(уклон верхнего по­яса
1,5%) или с большим уклоном (уклон верхнего
пояса 1 : 3). Малоуклонные
фермы пролетом 18 м выполняют в виде
одной отправочной
марки, при пролетах 24, 30 и 36 м их из-за
труд­ности
транспортировки выполняют из двух
частей, соединяемых на
месте монтажа высокопрочными болтами
или сваркой.

Фермы
шарнирно опирают на колонны. При шаге
колонн крайних
рядов 6 м, а средних 12 м и более возникает
необхо­димость
установки подстропильных ферм, на
которые стропиль­ные
конструкции имеют шарнирное опирание.
Опорные краны конструктивно
не связаны с покрытием. Это позволяет
уста­навливать
стропильные фермы с рациональным для
этого шагом. Подвесные
краны крепят к фермам, поэтому расстояние
между ними
должно быть не более 6 м.

Решетка
ферм определяется целесообразным
распределением усилий
между раскосами
и стойками.
При
этом расстояние между
узлами ферм принимают обычно по
верхнему поясу,
воспринимающему сосредоточенные
нагрузки,—3 м, а нижнему поясу
— 6 м. В фермах пролетом 24, 30 и 36м для
удобства устройства
монтажного стыка по середине пролета
появляется дополнительный вертикальный
элемент.

Рис.
2.11 Малоуклонные фермы
из горячекатаных профилей
(в скобках указаны высоты
ферм пониженной высоты)


Железобетонные
плиты
,
служащие основанием для кровли, укладывают
по поперечным стропильным конструкциям;
они имеют
четыре типоразмера. При шаге стропильных
конструкций 6
м используются плиты 3X6 и 1,5X6 м, а при
шаге 12 м — 12X6
и 1,5X12
м (рис.2.11). В основном применяют плиты
шириной
3 м, что соответствует расстоянию между
узлами ферм.

Рис.
2.121 Железобетонные плиты покрытия:

а

для шага стропильной конструкции 6
м; б

для шага 12 м; а—фрагмент плит для
легкосбрасываемых покрытий

studfiles.net

8. Подстропильные конструкции. Фахверковые колонны и их назначение.

Подстропильные
конструкции.

Подстропильные конструкции служат для
опирания основных несущих конструкций
покрытия в тех случаях, когда шаг колонн
превышает шаг балок или ферм покрытия.

Подстропильные
балки и фермы крепят к колоннам каркаса
сваркой закладных стальных деталей.

Подстропильные
конструкции: а – разрез покрытия; б –
подстропильная ферма; в – подстропильная
балка; 1 – подстропильная ферма; 2 –
стропильная ферма; 3 – плита покрытия.

Фахверковые
колонны

легкий вспомогательный каркас,
располагаемый между колоннами основного
каркас, воспринимает вес стенового
заполнения и ветровую нагрузку и передает
их на эл. основного каркаса.

Фахверк
состоит из железобетонных или стальных
ригелей, основных и вспомогательных
стоек. Вспомогательные стойки, опирающиеся
на ригели, разделяют стены на отдельные
участки ограничивают с боков оконные
проемы. Основные стойки фахверка опирают
на самостоятельные фундаменты. Их
устраивают в том случае, когда расстояние
между колоннами основного каркаса
превдешает 6 м.

Торцевые
стены одноэтажных зданий не воспринимают
нагрузок от кранов и несущих конструкций
покрытия. Однако, имея большую высоту
и протяженность, они образуют большие
поверхности, которые воспринимают
значительную ветровую нагрузку.

В
связи с этим необходимо принимать особые
меры для обеспечения устойчивости
торцевых стен. В этих целях в зданиях с
кирпичными несущими стенами в торцевых
стенах устраивают наружные и внутренние
пилястры, а в каркасных зданиях в торцевые
стены вводят фахверк.

Обеспечение
устойчивости стен: а – закрепление
кирпичной стены клямерами, б — закрепление
кирпичной стены анкерами, в – схема
фахверка, 1 – клямер, 2 – колонна каркаса,
3 – сварка, 4 – наружная стена, 5 – анкер,
6 – ригель фахверка, 7 – основные стойки
фахверка, 8 – вспомогательные стойки
фахверка.

9. Вертикальные связи жесткости, их назначение и конструктивные особенности.

 Пространственную
жесткость каркаса обеспечивают
защемленные в фундаментах колонны,
жесткий диск покрытия и система стальных
связей (вертикальных и горизонтальных).

В
поперечном направлении вертикальные
связи не могут быть установлены, так
как они препятствовали бы технологическому
процессу. Поэтому пространственную
жесткость каркаса в поперечном направлении
обеспечивают колонны (по расчету) и диск
покрытия, распределяющий местные
горизонтальные нагрузки между колоннами.

В
продольном направлении общую устойчивость
каркаса в целом обеспечивают вертикальные
крестовые или портальные металлические
связи по колоннам. В зданиях с мостовыми
кранами такие связи устраиваются всегда
и размещаются в одном шаге каждого ряда
колонн посредине температурного блока
на высоту от пола до низа подкрановых
балок (рис. 1.7, поз. 6). Эти связи рассчитываются
на действие ветровых нагрузок, приложенных
к торцовым стенам, и продольных тормозных
нагрузок от мостовых кранов. В бескрановых
зданиях небольшой высоты (Н < 9,6 м) связи
по колоннам могут не устанавливаться.

Рис.
1.7. Виды связей в одноэтажных промышленных
зданиях: 1 — колонна;
2 — ригель; 3 —
диск покрытия; 4 — вертикальные
связи-фермы; 5 — распорки; 6 — вертикальные
связи по колоннам

При
высоте опорных частей ригелей более
800 мм, например в зданиях с плоской
кровлей, между ними устанавливают
вертикальные связи-фермы, располагаемые
в крайних ячейках температурного блока,
а поверху каждого продольного ряда
колони — стальные распорки (рис. 1.7, поз.
4, 5). Связи-фермы имеют номинальную длину
6 либо 12 м и высоту, равную высоте ригеля
на опоре. Необходимость устройства
таких связей обусловлена тем, что
горизонтальная сила от ветровой и
крановой нагрузок, приложенная к
покрытию, может вызвать деформацию
ригелей поперечных рам (стропильных
балок или ферм) из плоскости. Следовательно,
назначение этих связей-ферм и распорок
— передать продольные горизонтальные
усилия с диска покрытия на колонны и, в
конечном счете, на вертикальные связи
по колоннам.

При
высоте опорных узлов ригелей покрытия
не более 900 мм и наличии жесткого опорного
ребра вертикальные связевые фермы и
распорки допускается не ставить, однако
в этом случае сварные швы в сопряжении
ригеля с колонной должны быть расчетными.

Рис.
Узел крепления вертикальной связи к
колонне. А)крестовые связи; Б) портальные
связи.

studfiles.net

Стропильные и подстропильные фермы для скатных крыш

Стропильные фермы – это специальные строительные конструкции, которые применяются при устройстве скатных крыш. Конструкции эти жесткие, их задача состоит в том, чтобы передать все нагрузки от кровли на стены здания.

Виды деревянных ферм.

Делают стропильные системы из дерева, металла, железобетона, выбор материала зависит не только от требований, но и типа, назначения строения. Монтаж стропильных ферм осуществляется по самым различным схемам, учитывая вид самой крыши, нагрузки, назначение строения.

Виды ферм

Стропильным и подстропильным фермам отводится самая ответственная роль. Они могут иметь следующий вид:

  • с параллельными поясами – это самые простые конструкции, применяются при индустриальном строительстве;
  • полигональные фермы используют при достаточно больших пролетах и нагрузках, они обеспечивают снижение массы кровли;
  • трапецеидальные используются при мягких, рулонных кровлях;
  • треугольные фермы подходят для черепицы, кровельной стали, асбоцементных листов, волнистых материалов, которые требуют довольно крутых уклонов;
  • ромбическая и полураскосная решетка.

Как выполнить расчет стропильной системы?

Частота обрешетки в зависимости от типа покрытия крыши.

При выполнении расчетов стропильных конструкций необходимо тщательно учитывать все нагрузки, разделяющиеся на три основные группы:

  • постоянные, учитывающие вес кровельного «пирога»;
  • временные, которые включают вес снега, людей, которые поднимаются на крышу для выполнения различных работ, ветровую нагрузку;
  • особые, например, сейсмические.

Для определения снеговых нагрузок необходимо руководствоваться погодными условиями региона. Для этого пользуются такой формулой: S=Sg*μ, где Sg – расчетное значение веса снега на квадратный метр, а μ – это коэффициент, высчитывающийся по углу наклона крыши.

Для определения ветровой нагрузки учитывают такие показатели, как высота здания, тип местности, нормативы по ветровой нагрузке для региона. Все необходимые значения и данные можно найти в справочниках по строительным нормативам, там же располагаются и отдельные формулы, которые могут при этом понадобиться.

Стальные, деревянные и железобетонные стропильные фермы

Элементы используемой стропильной системы могут изготавливаться из различных материалов, это не только традиционное дерево, но и металл, железобетон. Сами фермы могут принимать три формы: полигональную, с параллельными поясами, треугольную. Для мягких кровельных материалов достаточно полигональных и с параллельными поясами, а вот для листовых лучше конструировать треугольные фермы.

Стальные элементы производят заводским способом, они имеют стандартные размеры, рассчитанные на пролеты с длинами в тридцать шесть, тридцать, двадцать четыре, восемнадцать метров. Также обычно все стальные элементы имеют параллельный пояс, что отличает их от прочих.

Схема крепления опорного узла стропил.

Для строительства частных домов используются стальные стропильные фермы из профильной трубы, так как они имеют малый вес. Фермы из тавра, швеллера, уголка более тяжелые. Собирается стропильная система непосредственно на стройплощадке, для крепления используется сварка. Профильные трубы, которые применяются для ферм, имеют толщину от полутора миллиметров до пяти, сам профиль может быть квадратным либо прямоугольным.

Железобетонные фермы представляют собой несущие, очень прочные решетчатые конструкции, которые часто используются для перекрытий пролетов при большой длине. Сегодня такие фермы разделяются на треугольные безраскосной формы, сегментные раскосные и безраскосные для скатных крыш, специальные фермы для крыш с небольшим уклоном.

При изготовлении железобетонных ферм оценивают такие показатели, как прочность бетона, плотность, морозостойкость, марка стали, толщина бетона вокруг установленной арматуры, защита от коррозии. Для частных домов такие фермы практически не используются, хотя их надежность и прочность намного выше, связано это с большим весом и сложностями при монтаже.

Деревянные фермы делают из бруса, они чаще всего применяются в частном и малоэтажном строительстве. Такие фермы всегда собирают на стройплощадке, на дерево перед этим наносят специальный защитный состав, который убережет его от насекомых. Соединения осуществляются при помощи болтов, анкеров, пластин и скоб. Монтаж деревянных ферм одновременно и более легкий, и более трудный, что связано с особенностями древесины.

Монтаж стропильной системы для односкатной крыши

Как правило, монтаж стропильных систем поручают специалистам, так как дело это очень ответственное, требующее наличия специальных знаний. От надежности стропильной системы будет зависеть устойчивость всей кровли и строения, поэтому приступать к этому делу самостоятельно не советуется.

Рассмотрим монтаж простейшей схемы устройства стропильных ферм для простой односкатной крыши. На первом этапе необходимо правильно рассчитать имеющуюся величину перепада стен, что можно сделать по формуле:

H = Ш * tg L.

Варианты обрешетки кровли.

Тут Н принимается за перепад стен, Ш – это расстояние между отдельными опорными стенами, tg L – это тангенс угла наклона односкатной крыши.

При изготовлении стропил из дерева необходимо предварительно обработать их при помощи специальных антисептиков и антипиренов, что поможет максимально защитить дерево от влияния насекомых, плесени, высоких температур.

На следующем этапе монтируется мауэрлат, то есть опорные балки, толщина которых должна полностью соответствовать толщине стены, так как необходима жесткая привязка, отличная гидроизоляция конструкции. При установке надо следить, чтобы балка шла строго горизонтально, после монтажа на поверхности надо разметить места, где будут крепиться стропильные ноги, вырезать специальные выемки под них.

Установка стропил осуществляется таким образом, чтобы подготовленные фермы на тридцать сантиметров выступали за опорные балки, крепеж при этом осуществляется болтами и скобами. Подпорки ставятся только в том случае, когда длина стропильных ног больше, чем четыре с половиной метра. Планки обрешетки набиваются поверх поставленных стропил.

Подстропильные системы

Подстропильные конструкции применяются не так часто, в основном, при необходимости сооружения мансардных помещений и в тех случаях, когда шаг колон намного превышает шаг несущих конструкций. Для этого используются подстропильные балки и фермы с длиной в 12 метров, хотя возможно при необходимости увеличивать и до 18-24 метров.

Подстропильные балки применяются с балочными стропилами. Первые имеют пучковую арматуру, чтобы облегчить массу и обеспечить большую надежность (для железобетонных конструкций). Такие конструкции устанавливают на колонны, соединяют со стропильной конструкцией при помощи анкеров, для металлических балок используется дополнительно сварка.

В каком случае применяются подстропильные конструкции?

Подстропильные конструкции применяются в зданиях, которые имеют поперечно расположенные внутренние несущие стены либо две поперечные. В этом случае подстропильные конструкции будут состоять из уложенных вдоль крыши балок (сквозных прогонов), которые опираются на лежень через брусья стоек, далее они имеют упор уже на стены. Применяется конструкция и без прогонов, в этом случае все стойки будут подводиться под каждую отдельную стропильную ногу.

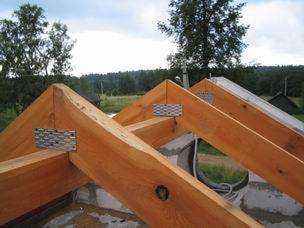

Коньковый узел делают при помощи стыковки стропильных ног наверху с перевязкой стальными либо деревянными накладными. Стоит отметить, что здесь нет прогона, вместо него используется система распора.

Именно использование такой конструкции и делает возможным сооружение мансардных крыш (при введении стоек под стропильные ноги). Но это подразумевает, что подстропильная конструкция будет оказывать дополнительную нагрузку на перекрытие строения, поэтому есть необходимость усиления. Но это не значит, что такая крыша будет неустойчивой — возможность монтажа расшивки с внешней стороны стоек, крепеж к низу каждой стропильной ноги добавляет надежность всей конструкции.

kryshikrovli.ru

14.4. Подстропильные конструкции

Подстропильные
конструкции в виде балок или ферм
применяют в покрытиях одноэтажных
промышленных зданий при шаге стропильных
конструкций 6 м и шаге колонн 12 м.
Подстропильные конструкции выполняют
предварительно напряженными из бетона
класса С20/30, С35/40 и армируют канатами,
стержневой или проволочной арматурой
с натяжением на упоры. Крепление
стропиль­ных ферм к подстропильным
конструкциям выполняют монтажной
сваркой.

Конструктивные
схемы подстропильных балок пролетом
12м показаны на рис. 14.25. Подстропильные
балки треугольного очертания (рис.
14.25а) с опиранием стропильных конструкций
непосредственно на верхний пояс
проектируют двутаврового сечения.
Развитие сечения верхнего и нижнего
поясов обеспечивает надежную работу
на сжатие верхнего пояса и способствует
удобному размещению растянутой арматуры
в нижнем поясе.

В подстропильных
балках с параллельными поясами (рис.
14.25б) стропильные конструкции опираются
на столики, расположенные в уровне
нижнего пояса подстропильной балки.
Сечение подстропильной балки на большей
части ее протяжения также двутавровое,
но с ограниченной шириной верхней полки,
так как уширение верхней полки мешает
размещению опорных узлов стропильных
конструкций.

Вследствие большой
простоты конструкций и лучшей
технологичности их изготовления
наибольшее распространение получили
балки треугольного очертания с опиранием
стропильных конструкций в уровне нижнего
пояса (рис. 14.25в). Балки имеют тавровое
сечение с полкой, расположенной в
растянутой зоне. Высота подстропильной
балки на опоре и в пролете определяется
конструктивной схемой покрытия и
взаимосвязью всех элементов конструкций
каркаса здания. Ширина подстропильных
балок определяется шириной двух опорных
столиков, на которых лежат стропильные
конструкции. Практически ее принимают
равной 700мм. Пример конструкции
подстропиль­ной балки приведен на
рис. 14.26.

а – треугольного
очертания с опиранием стропильных
конструкций поверху; б – с параллельными
поясами; в — треугольного очертания с
опиранием стропильных конструкций
понизу; г – опирание стропильных
конструкций (1) на подстропильной балке
(2)

Рис.14.25. Конструктивные
схемы подстропильных балок

Рис.14.26. Конструкция
подстропильной балки с рабочей арматурой
в виде стержневой (а), проволок (б), прядей
(в)

Конструктивные
схемы подстропильных ферм показаны на
рис. 14.27. Первые конструкции подстропильных
ферм были запроектированы для зданий
со скатной кровлей с опиранием стропильных
ферм понизу (рис. 14.27а)

Рис.14.27. Конструктивные
схемы подстропильных ферм

Дальнейшим развитием
конструкций подстропильных ферм является
схема, представленная на рис. 14.27б.
Подстропильные фермы запроектированы
с учетом опирания на них типовых
стропильных ферм сегментного или
арочного очертания. Стропильные фермы
крепятся к подстропильным при помощи
анкерных болтов и монтажных сварных
швов.

Подстропильная
ферма представленная на рис. 14.27в имеет
трапециевидную форму. Нижний предварительно
напряженный пояс служит затяжкой для
развитых сжатых раскосов, которые
являются продолжением короткого участка
сжатого верхнего пояса.

Подстропильную
конструкцию показанную на рис. 14.27г
применяют при опирании стропильных
конструкций в уровне верхнего пояса.

Пример конструкции
подстропиль­ной фермы приведен на
рис. 14.28. Напрягаемая арма­тура нижнего
пояса предусмотрена различных
перечис­ленных видов. Ненапрягаемую
арматуру растянутых раскосов определяют
из расчета прочности и раскрытия трещин.
Подстропильные фермы рассчитывают по
прочности и трещиностойкости с учетом
жесткости узлов.

1 —
стойка для опирания плиты покрытии;
2 —
арматура сжатого раскоса; 3
— напрягаемая
арматура нижнего пояса; 4
— напрягаемая

арматура растинутого
раскоса

Рис. 14.28. Конструкция
(а) и армирование (б)
подстропильной
фермы

studfiles.net

Подстропильные конструкции.

Подстропильные
конструкции устанавливают на колонны
с шагом 12м., при этом высота колонн, на
которые они опираются меньше на 600мм;
для опирания стропильных конструкций
на нижний пояс подстропильной фермы в
середине её пролёта предусматривается
опорные пло­щадки. Подстропильные
фермы, примыкающие к торцевым стенам и
деформаци­онным швам изготавливают
укороченными на 180 мм.

Ферма
подстропильная железобетонная(серия
1.463Л-4/В7.Выпуск1.)

Рисунок
7-
Стропильные
конструкции.

Покрытие.

В
проектируемом здании применены ребристые
железо­бетонные плиты покрытия
размером 3х6 и 3х12 м серии 1.465-3 выпуск 7,
а также профнастил. По сво­им
технико-экономическим показате­лям
плиты шириной З м более выгод­ны. Плиты
длиной 0,6 м используют как доборные и
для укладки на участ­ках покрытия у
перепада высот смеж­ных пролетов.

Опирание
всех типов крупнораз­мерных плит на
несущие конструкции осуществляют через
стальные заклад­ные детали, заделанные
по их углам. Опорные детали приваривают
непос­редственно к специальным
закладным деталям, которые размещают
в верх­нем поясе несущих конструкций
по­крытия.

Профнастил
крепится к прогонам шурупами-саморезами.
Прогоны укладываются вдоль пролёта по
стропильным фермам через 3 м. Прогоны
пролётом 12 м представляют собой
решётчатую конструкцию. Верхний пояс
прогона образован двумя прокатными
швеллерами №10…16, а нижний пояс и раскосы
из гнутых швеллеров.

а.)
Ребристая железо­бетонная плита.

б.)
Профнастил Н79-680-1,0.

Рисунок
8-
Стропильные
конструкции.

Стеновые панели

В
здании применяются стеновые панели из
лёгкого бетона, толщиной 300 мм и длинной
6 м. Панели устанавливаются на фундамент­ные
балки и крепятся к колоннам закладными
деталями и гибкими связями по средствам
сварки. А также применены легкие стеновые
панели толщиной 91,6 мм, представляющие
собой стальной каркас заполненный
утеплителем. Они крепятся к горизонтальным
ригелям, расположенным через 1 м по
высоте и прикреплённым к колоннам,
шурупами-саморезами.

На
уровне верха горизонтальных оконных
проемов стеновые перемычечные па­нели
устанавливают на опорные стальные
столики консольного типа, воспринимающие
вертикальные наг­рузки от вышележащих
панелей, сечения их элементов определяют
расчетом. Опорные столики сваркой крепят
к закладным стальным элемен­там
колонн, они своими ребрами вхо­дят в
швы между панелями. Такие же столики
консольного типа уста­навливают на
глухих участках стен, расстояние между
ними по высоте определяют в зависимости
от мате­риала и массы (веса) панелей,
а также от конструкции и несущей
способности столиков.

Основной
вариант крепления сте­новых панелей
— при помощи гибких анкеров. Панели
крепят к закладным деталям на боковых
гранях колонн.

а.)
Легкобетонная стеновая панель (серия
1.432-5).

б.)
Панели трёхслойные с металлическими
обшивками типа «Сэндвич»

(серия
1.432.2-12).

Рисунок
9-
Стеновые
ограждения.

Фонари.

“П”
– образные фонари представляют собой
“П” — образную надстройку над проёмом
в крыше (для образования проёма в крыше
в коньке вдоль продольной оси пролёта
на стропильные конструкции не укладывают
плиты покрытия). Остеклённые поверхности
в таких фонарях располагаются вертикально.

Размеры
фонарей унифицированы и согласованы с
основными габаритами зданий. Ширину их
назначают в зависимости от числа и
величины пролётов здания. Для пролёта
шириной 12 м принимают фонари шириной 6
м. Высоту фонаря определяют на основании
световых и аэрационных расчётов.

Несущим
остовом фонаря является стальной каркас,
монтируемый из фонарных ферм и фонарных
панелей. Эти конструкции выпускаются
в виде отдельных отправочных марок на
заводах металлоконструкций.

Фонарная
ферма устанавливается между фонарными
панелями на несущие конструкции покрытия
поперёк фонаря и обеспечивает поперечную
жёсткость фонаря.

Для
остекления переплётов фонарей используют
оконное стекло толщиной не менее 4 мм.
Крепление стекла к переплёту осуществляют
на упругих прокладках с помощью клямер
из оцинкованной стали и обмазывают
замазкой. Современные конструкции
фонарей предусматривают крепление
стёкол с помощью резиновых профилей.
Для предохранения от несчастных случаев
при использовании неармированного
стекла в плоскости несущих конструкций
устанавливают защитную сетку.

Покрытие
фонаря обычно повторяет конструкцию
покрытием здания. Фонари проектируются
с наружным водоотводом. Опорные плиты
стоек фонаря закрепляются анкерными
болтами с последующей приваркой их к
закладным деталям в верхнем поясе
стропильных конструкций.

а)
П-образный, прямоугольных светоаэрационный
фонарь:

б)
Купольный зенитный фонарь.

Рисунок
10 –Фонари.

studfiles.net

Виды стропильных систем: подстропильная система

Какими бывают виды стропильных конструкций?

Наслонные стропильные системы просты по устройству и выполнению, они долговечны, так как работают в условиях сквозного проветривания, что в значительной степени устраняет возможность их загнивания. Покрытия по наслонным стропилам состоят из следующих основных конструктивных частей: настила или обрешетки, стропильных ног и подстропильной конструкции.

Стропильная система односкатной крыши состоит из отдельных стропил, опирающихся концами на противоположные стены здания, а двухскатной крыши – из пары отдельных наклонных стропильных ног, опирающихся нижним концом на стены, а верхними на подстропильную систему – прогон, поддерживаемый стойками. Обязательное условие для наслонных стропил – опора под коньковым концом стропильной ноги.

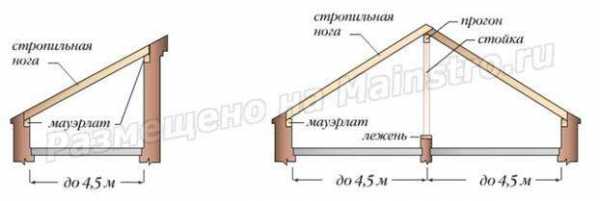

Рисунок 87. Стропильная система односкатной крыши (Схемы и элементы наслонных несущих деревянных стропил).

Рисунок 88. Стропильная система двухскатной крыши.

С увеличением длины пролета возникает опасность прогиба или выворачивания стропил, поэтому подстропильная система усложняется: стропила подпирают дополнительными деревянными элементами, называющимися стойками и подстропильными ногами (подкосами). Подстропильные ноги, дополнительные стойки и прогоны (несущие балки) не только не дают стропильной ноге прогнуться или вывернуться, но и увеличивают ее несущую способность. Стропила одного и того же сечения, сделанные с разгружающими конструкциями, способны нести большую нагрузку, чем стропила, установленные без этих конструкций.

Мауэрлат изготавливают из досок 50×150 или бруса 100×150 (150×150) мм. Его назначение принять нагрузку от веса крыши, равномерно распределить ее и передать на стены.

Рисунок 89. Укладка мауэрлата на стену.

Обязательное условие установки наслонных стропил – обеспечение их верхней части опорой. В односкатных крышах этот вопрос решается просто: стены строятся разной высоты, на них укладываются мауэрлатные балки, на которые в свою очередь настилаются стропила. В двухскатной крыше можно поступить, также: выстроить внутреннюю стену на требуемую высоту и уложить на нее мауэрлат. Затем на низкие внешние и высокую внутреннюю стены разложить стропила. Однако это решение ограничивает варианты планировок чердачного помещения, которое все чаще используют как мансарду. Да и для обычных чердачных крыш, этот вариант не выгоден, т.к. требует значительных финансовых затрат на возведение высокой внутренней капитальной стены. Поэтому на чердаке внутреннюю стену заменяют горизонтальной балкой, установленной на подпорках или опертой на противостоящие друг другу фронтоны стен. Горизонтальную балку, уложенную на крыше, называют прогоном.

Само название: прогон, говорит о том, что эта балка «прокинута» от стены до стены, хотя на самом деле, например, в вальмовых крышах он может быть короче. Самое простое конструкторское решение по установке конькового прогона, это уложить мощную балку на фронтоны стен без каких-либо дополнительных подпорок.

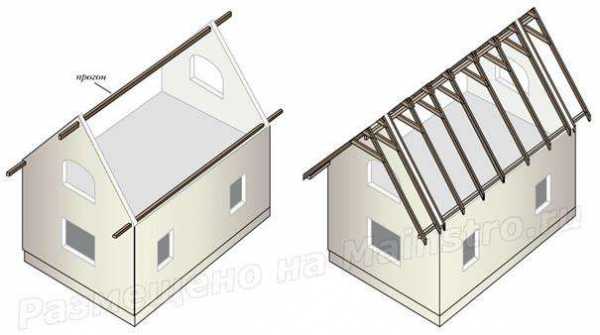

Рисунок 90. Установка прогона.

Если прогон проходит сквозь стену, то в месте опирания на стену, его тоже обматывают гидроизоляционным материалом. Балки пропускают сквозь стены из архитектурных соображений затем, чтобы обеспечить свес кровли над фронтонами, хотя его можно достичь и выносом за стену обрешетки.

Рисунок 91. Прогон с консолями.

Прогон опирают на стойки. Стойки изготавливают из деревянного бруса, который нижним концом опирают на лежень или деревянную подкладку, а их, в свою очередь, укладывают на кирпичные столбики. В зданиях со сборным железобетонным перекрытием кирпичные столбики являются частью и продолжением внутренней несущей стены, но их можно делать и прямо на железобетонных плитах перекрытия. Лежень можно укладывать и без столбиков, прямо на внутреннюю стену или на перекрытие с горизонтальным выравниванием деревянными подкладками. Выравнивание верха лежня в горизонт упрощает установку стоек и прогонов. Стойки, отпиленные на одну высоту и установленные на горизонтальный лежень, автоматически дают одинаковую высоту конька крыши. Во всех случаях под лежень: между ним и стеной, между ним и кирпичными столбиками или перекрытием, укладывается рулонная гидроизоляция.

Стойки не обязательно размещать прямо под стропилами. Обычно шаг размещения стропил составляет от 60–80 см до 1,2–1,5 м, устанавливать так часто стойки, удерживающие прогон, не имеет смысла, поэтому их обычно делают по длине досок или бруса идущего на изготовление прогона. Простейшая подстропильная конструкция выглядит, как прямоугольная рама, состоящая из верхнего пояса — прогона, нижнего пояса — лежня, вертикального заполнения — стоек и нескольких ветровых связей, которые делают из доски толщиной 40–50 мм. Например, подстропильную конструкцию длиной 9 м можно сделать из двух брусьев длиной по 4,5 м и трех стоек, стыкуя брусья по длине на средней стойке. Либо двух брусьев и одной стойки, если есть возможность опирания концов прогона на стены фронтонов. Такой прогон называется разрезным.

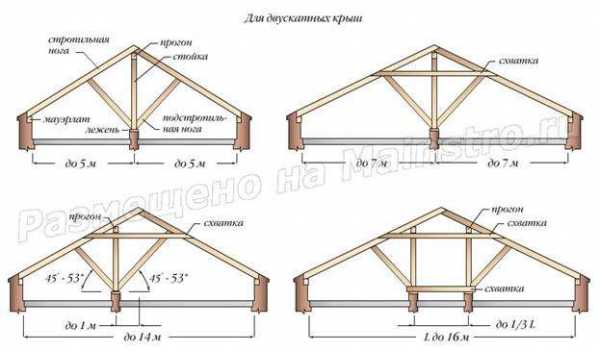

Рисунок 92. Варианты подстропильных конструкций.

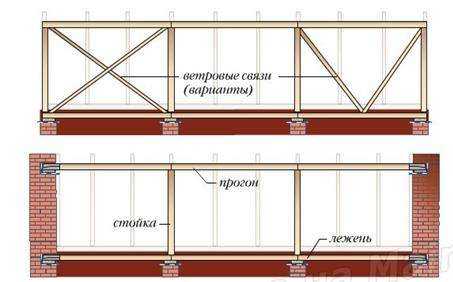

Рисунок 93. Стойки под боковым и центральным прогоном.

Стропила, опертые на две опоры без каких-либо дополнительных упоров. Применяется для односкатных крыш пролетом 4,5 м или двухскатных пролетом до 9 м.

Рисунок 94. Наслонные стропила без подкосов.

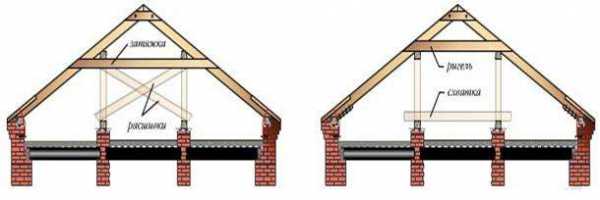

Для придания стропильной системе устойчивости в нее вводят горизонтальную схватку.

Рисунок 95. Схватка между стропилами.

Еще одна опора стропильной ноги – подкос, другое название подстропильная нога.

Рисунок 96. Наслонные стропила с подкосами.

Устанавливается под углом к горизонту не менее 45° и превращает стропило из однопролетной балки в двухпролетную неразрезную. Что позволяет уменьшить сечение стропильной ноги при той же нагрузке, а пролет, перекрываемый двускатной крышей, увеличить до 14 м.

В зданиях, имеющих две продольные внутренние несущие стены, либо внутренние несущие стены расположены поперек здания, используют две подстропильные конструкции, состоящие из сквозных прогонов (балок уложенных вдоль крыши), опертых через брусья стоек на лежень и далее на внутренние стены.

Рисунок 97.Стропильная система для зданий с двумя внутренними несущими стенами.

Но, может быть, применено решение и без устройства прогонов, в этом случае стойки подводятся под каждую стропильную ногу.

На вальмовых крышах и крышах с ендовами необходимо устанавливать стропила направленные к углам стен (внешним или внутренним). Эти стропильные ноги называются диагональными или накосными. Диагональные стропила длиннее обычных, кроме того, на них опираются укороченные стропила скатов (стропильные полуноги), которые называются нарожниками. Поэтому накосные стропила, как правило, несут нагрузку примерно в полтора раза большую, чем обычные стропила. Сдваивание стропил позволяет применять для устройства накосных стропил те же доски, что и для обычных стропил. Иными словами, применение досок одной высоты для изготовления всех видов стропил упрощает конструктивные решения узлов крыши.

Опора под накосную стропильную ногу – это обычный подкос либо стойка из двух спаренных досок или бруса. Стойку опирают через деревянную подкладку и гидроизоляционный слой прямо на перекрытие, если оно из железобетонных плит, и проверено на сосредоточенную силу. Подкос устанавливают под углом к горизонту 45–53°, а низ его упирают в лежень. Угол установки подкоса не играет решающей роли, главное условие, чтобы подкос поддерживал стропило в месте максимального сосредоточения нагрузки.

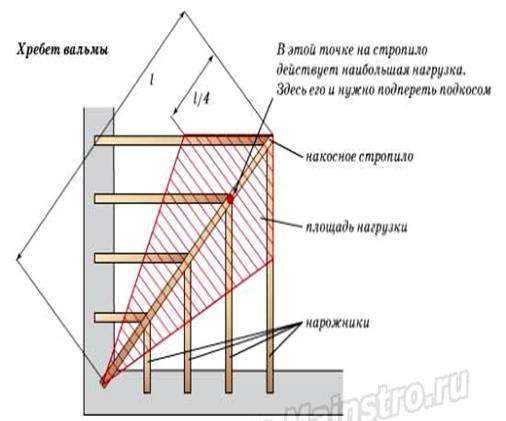

Рисунок 98. Место установки дополнительных опор под диагональные стропила.

Диагональные стропила, перекрывающие пролет до 7,5 м, подпираются только подкосом в верхней части пролета. Если накосное стропило перекрывает пролет до 9 м, в нижней части (l/4) устанавливают еще одну опору: стойку (если позволяет перекрытие), либо шпренгельную ферму. Под стропило длиной более 9 м желательно ввести третью опору по центру, здесь можно установить только стойку, значит, перекрытие должно быть железобетонным и проверенным на сосредоточенную силу, либо в его конструкцию включают балку, на которую можно будет опереть стойку.

Рисунок 99. Виды шпренгелей.

Накосные стропила, расположенные в ендовах, подпереть шпренгельной фермой нельзя, так как угол стен, образующий ендову, внутренний, поэтому их подпирают стойками либо, если не позволяет перекрытие, подкосами. В этом случае, в отличие от диагонального стропила вальмы, максимальная нагрузка приходится на нижнюю часть стропильной ноги. Сюда и нужно упирать подкос (см рисунок 98).

Еще одним элементом стропильной системы являются кобылки. Кобылкапредставляет собой используемый для удлинения стропильной ноги отрезок доски, применяемый при обустройстве свеса кровли. Ее используют в случаях, когда длина досок, использованных для изготовления стропил, оказывается недостаточной. Свес кровли предназначен для отведения со стен воды и предотвращения их намокания талыми и дождевыми водами, которые стекают на них с крыши.

Если возводится такая кровля – кобылки монтируют с отступом от стены, составляющим как минимум 40 сантиметров. Доска, используемая для их изготовления, должна иметь меньшую ширину, чем доска, из которой изготовлено стропила. Так, при изготовлении стропил из досок сечением 150х50 мм для изготовления кобылок берут доску, сечение которой составляет 100х50 мм и т.д.

Применение кобылок в процессе монтажа системы стропил позволяет:

1. Использовать древесину меньшей длины при ее изготовлении;

2. Как подъем стропил, так и их монтаж на мауэрлат облегчается за счет уменьшения веса стропильной конструкции;

3. Выведение линии карнизного свеса значительно проще при использовании легких коротких кобылок, чем при помощи стропильных ног;

4. В случае повреждения или гниения кобылки ее можно безболезненно заменить, не производя разборку всей кровли.

Рисунок 100. Кобылки.

Слуховое окно – окно в кровле здания, предназначено для естественного освещения и проветривания чердачных помещений, иногда – для выхода на крышу.

В зависимости от типа крыши над слуховым окном, их подразделяют на следующие разновидности:

— слуховое окно с плоской крышей. Оно подходит для случаев, когда на чердаке необходимо побольше света и свежего воздуха. Для такого окна предусматривается водосток, поэтому его делают с наклоном кровли от 5 до 15°;

— четырехугольное слуховое окно с односкатной крышей. Очень похоже на предыдущий вид. Основное различие заключается в том, что это слуховое окно имеет угол наклона от 15° и выше. Крыша у таких окошек может быть прямоугольной, торцевой и в виде трапеции;

— слуховое окно с двухскатной крышей. Такое окно доставит наибольшее количество света вподкровельное пространство;

— треугольное слуховое окно;

— полукруглое слуховое окно. Изогнутая форма боковых стенок такого слухового окна позволяет гармонично вписать односкатную крышу в основную кровлю и придать всему зданию особенный, необычный внешний вид;

— стеклянное слуховое окно или зенитный фонарь.

Виды стропильных систем

Лучше всех пропускает свет на чердак или мансарду и смотрится как внутри, так и снаружи очень красиво.

Жестких правил проектирования слуховых окон нет, так как их расположение и размеры зависят от индивидуальных представлений проектировщика, актуальных тенденций в архитектуре и того, какую функцию будет нести это окно — декоративную или практическую. Требования здесь больше распространяются на эстетическую сторону этого элемента кровли. Слуховое окно должно гармонично смотреться в общем плане здания: не располагаться слишком близко к коньку или карнизу крыши, а также к фронтонам (боковым сторонам). Важно выдерживать минимальное расстояние между двумя слуховыми окнами — 0,8 м. Меньшее расстояние усложняет укладку кровельного покрытия и последующие профилактические осмотры кровли. Кроме этого в узких местах возможно образование снеговых мешков. Также при проектировании слуховых окон необходимо грамотно учитывать гидро- и теплоизоляцию, защиту от таянья снега, защиту деревянных конструкций.

Дата публикования: 2015-11-01; Прочитано: 3623 | Нарушение авторского права страницы

astgift.ru

Стропильные и подстропильные конструкции 14




Содержание

стр.

Введение 6

1.Объёмно-планировочное решение здания, описание генплана, технико-экономические показатели 7

2. Конструктивное решение здания 9

2.1.Фундаменты и фундаментные балки 9

2.2.Колонны 13

Стропильные и подстропильные конструкции 14

2.4.Покрытия 14

2.5.Стены 15

2.6.Кровля 16

2.7.Связи каркаса 16 2.8.Полы, экспликация полов 18

2.9.Окна, двери, ворота. Спецификация элементов заполнения 18

проёмов

2.10.Наружная и внутренняя отделка здания 20

2.11.Спецификация сборных индустриальных элементов 20

3. Инженерно-техническое оборудование зданий 22



Список используемой литературы



Введение



Целью выполнения курсового проекта является систематизация углубления и закрепления теоретических знаний по проектированию промышленных зданий, формирование навыков самостоятельной работы при решении профессиональных задач.

Выполнение курсовых проектов создаёт необходимые предпосылки для глубокого овладения материалом. При его изучении важно уяснить центральное место предмета в приобретении профессиональных знаний и навыков по проектированию промышленных зданий, по их конструированию и объёмно-планировочному решению, а также особенностям работы конструктивных элементов зданий.

Современное индустриальное строительное производство ведётся на базе развитой сети заводов-изготовителей, направляя на строительные площадки, подготовленные к монтажу укрупнённые элементы массой до 50 тонн, в соответствии с грузоподъёмностью монтажных кранов.

Значительная часть промышленных зданий и сооружений возводится по типовым проектам. Типизация заключается в постоянном отборе наиболее универсальных для данного периода объёмно-планировочных и конструктивных решений, дающих наибольший экономический эффект в строительстве и эксплуатации зданий. Современные типовые здания и сооружения отличаются от всех предшественников тем, что они унифицированы и подготовлены для возведения методами строительной индустрии.

Несущий каркас промышленных зданий, как правило, воспринимает значительные усилия, возникающие в связи с перекрытием больших площадей. Поэтому несущие каркасы промышленных зданий выполняют в виде рамных систем из особо прочных материалов: стали и бетона.



Конструкции, изготовляемых отечественными заводами, унифицированных изделий для всех частей здания постоянно усовершенствуются и развиваются.

1.Объемно-планировочное решение здания, описа

ние генплана, технико-экономические

Показатели.

Здание запроектировано в соответствии с технологическим процессом. Проектируемое здание, Блок портовых ремонтно-механических мастерских 1 категории, имеет прямоугольную форму с размерами в осях 90 на 36м. Шаг колонн крайнего и среднего ряда 6м. Здание отапливаемое, одноэтажное, двух пролётное с высотой пролетов 6м. Для осуществления операций по перемещению грузов используют мостовой кран грузоподъемностью 10т .Несущими конструкциями покрытия является двухскатная стропильная балка. Для естественного освещения предусмотрено сплошное остекление. Вентиляция в здании естественная. Каркас в здании сборный железобетонный. Впроектируемом здании принята рулонная кровля .

При пожаре, эвакуация людей производится через ворота.

Здание размещается на местности со спокойным рельефом. По степени долговечности зание относится ко второй группе.По степени огнестойкости здание относится ко второй степени. В проектируемом здании пространственная жесткость обеспечивается каркасом, дополнительная жесткостость обеспечивается вертикальными связями межде колоннами.

Технико-экономические показатели:

Площадь застройки- площадь горизонтального сечения по внешенму обводу здания на высоте 1,2 м.

Аз=66.6*36.6=3240м2

Рабочая площадь- площадь застройки за вычетом площади стен и колонн.

Ар=3040м2

Строительный объем здания получают, умножая площадь застройки на его высоту.

Vстр=3240*75=24300м3



Планировочный коэффициент

К1=Ар./Аз

К2=3040/3240=093

Объемно планировочный коэффициент

К2=Vстр/Аз

К2=24.300/3.240=7.5

Описание генплана.

Здание размещено на участке со спокойным рельефом.

Кроме него на участке расположен блок портовых ремонтно – механических мастерских 1 категории , склад запчастей , столовая .




Разрывы между зданиями и сооружениями запроектированы с учетом санитарных и противопожарных норм по СНиП II-60-75

Ширина дорог 12м, проездов 6м, тротуаров 1.5м.

Выполнена координатная привязка здания к осям строительной геодезической сетки.

Абсолютная отметка соответствует условной нулевой 1650м.

Проезды и площадка имеют твердое дорожное покрытие. Территория, свободная от застройки и дорожного покрытия, озеленения с устройством газонов и посадок деревьев и кустарников. Сток поверхностных вод осуществляется в систему дождевой канализации.



2. Конструктивное решение здания

Колонны

В проектируемом здании применены железобетонные колонны. На колонны основного каркаса опираются основные несущие конструкции покрытия, а к колонам крайних рядов крепятся наружные стеновые панели. Кроме основных колонн устанавливаются фахверковые колонны, которые служат для крепления стеновых панелей в торцах здания, а также для восприятия ветровых нагрузок. Они устанавливаются с шагом 6м на самостоятельный фундамент. В углах здания ставятся металлические стойки торцовых фахверков. У торцов здания оси колонн смещены на 500мм. вовнутрь здания, относительно крайних поперечных осей. Это дает возможность разместить верхнюю часть колонн торцевого фахверка между стеной и пристенной несущей конструкцией покрытия, обеспечивая при этом удобное крепление торцевой стены к колоннам фахверка. В данном здании привязка крайних колон к координационным осям — нулевая. Для колонн средних рядов к продольным и поперечным осям привязка центральная. Для фахверковых колонн привязка к крайним поперечным координационным осям нулевая.



Рисунок8Установка приколонных стоек фахверка при привязке колонн «0»



Рисунок9Привязка координационных осей к колоннам среднего ряда

Рисунок10 Привязка колонн крайнего ряда основного каркаса



Покрытие.



Покрытие выполняют из железобетонных предварительно напряженных ребристых плит шириной Зм. и длинной равной шагу ферм 6м. Плиты скрепляют с фермами путем сварки закладных деталей, которые устанавливаются по углам. Швы между плитами заполняют цементным раствором марки не ниже 200. Для организации водоотвода предусмотрены отверстия диаметром 450мм. Т.к. здание отапливаемое, то покрытие будет утепленным.





Рисунок12Эскиз плиты покрытия



2.5 СтеныПроектируемое здание отапливаемое с шагом колонн 6м, поэтому принимаем в качестве стен плоские легкобетонные панели толщиной 300мм и длиной 6 м (рис.16). Высота основных стеновых панелей и окон равна 1200 и 1800мм , 1485 . Верхний ряд панелей в пределах высоты помещения устанавливают ниже несущих конструкций покрытия на 0,6м. Стеновые панели крепятся к колоннам при помощи уголков, привариваемых к закладным деталям колонны и панели. В углах здания применяются стеновые панели длинной 6000мм. Высота первой цокольной панели 1200. Верхний ряд панелей в пределах высоты опорной части стропильной конструкции установлен ниже верхнего пояса на 300 мм. В уровне подкрановой балки установлена стеновая панель.

2.6 Кровля, водоотвод В данном здании предусмотрена рулонная кровля: 1-й слой (верхний) основной водоизоляционный ковер изопласт марки К ЭКП-4,5; 2-й слой (нижний) основной водоизоляционный ковер изопласт П ЭПП-4 СБС. Кровельное покрытие укладывается по цементно-песчаной стяжке толщиной 30мм, а стяжка укладывается по утеплителю из жестких мин.ватных плит . Уклон кровли в двух пролетах равен 3,3%. В местах примыкания кровли к парапету укладываются дополнительные слои рулонного ковра на расстоянии 350мм от панели парапета. Ковер выводится на выступающие элементы, а стыки защищаются оцинкованной сталью в виде свесов. В проектируемом здании организованный водоотвод. Он осуществляется через систему желобов, водоприемных воронок и водосточных труб, которые выходят в ливневую канализацию. Диаметр водоприемной воронки 450мм. Расстояние от крайней продольной оси до оси воронки равно 450мм, а от торца здания до оси воронки 5500мм. Такой вид водоотвода применяют для малоуклонных и скатных кровель.

Связи каркаса


В поперечном направлении устойчивость зданий обеспечивается жесткостью, заделанных в фундамент колонн и жестким диском покрытия, в продольном направлении дополнительно стальными связями, устанавливаемыми по всем рядам между колоннами и опорами стропильных конструций.


Межколонные стальные связи располагаются в среднем шаге температурного отсека в бескрановых зданиях при высоте помещений от 10.8 м в пределах надземной высоты колонн; в зданиях с опорными кранами при любой высоте помещений в пределах высоты подкрановой части колонн. По схеме стальные связи подразделяются на’ крестовые и портальные. Крестовые связи обычно устанавливают в вытянутых по вертикали прямоугольниках, характерных для шага 6 м; портальные в вытянутых по горизонтали прямоугольниках, характерных для шага 12 м. Рядовые колонны соединяются со связевыми колоннами распорками, проходящими по их верху в бескрановых зданиях, или подкрановыми балками в зданиях с опорными кранами.

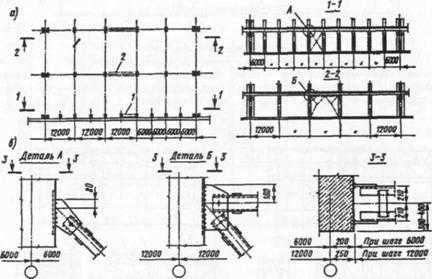

Крайние подстропильные фермы связываются стальными распорками с верхними поясами стропильных ферм дополнительно к связи, обеспечиваемой диском покрытия . Рядовые фермы соединяются со связевыми фермами проходящими по коньку распорками.


В зданиях с опорными кранами тяжелого режима работы или другим оборудованием, вызывающим колебания конструкции, в торцовых шагах отсека нижний пояс стропильных балок и ферм в середине пролета дополнительно развязывается растяжками и вертикальными связями. Горизонтальные усилия от подвесных однобалочиых кранов передаются системой жестких связей на колонны или специальные конструкции.


Стержни связей конструируются из парных горячекатаных профилей, свариваемых накладками и узловыми фасонками. К закладным элементам в железобетонных изделиях связи присоединяются на болтах с последующей сваркой


Полы.

В проектируемом здании пол торцовый. Толщина покрытия 80мм, такой пол обеспечивает хорошие эксплуатационные свойства. Подстилающим слоем для торцевых шашек полов служит бетон. Такой пол устанавливается в помещениях, к которым предъявляются специальные требования, и с длительным пребыванием людей.



.

2.9.Окна, двери, ворота. Спецификация элементов заполнения проёмов.Для естественного освещения и проветривания в здании запроектированы деревянные оконные блоки с двойным остеклением двух типов с размерами 6000*1200мм и 6000*1800. Характер остекления ленточный.

Ворота предназначены для проезда средств транспорта и прохода людей и устанавливаются в наружных стенах отапливаемых и неотапливаемых зданий. Ворота запроектированы распашные размером 4200х4200мм. Они расположены с двух лицевых сторон здания в каждом пролете. Перед воротами предусмотрено устройство пандуса с уклоном 1:10, установленный для того, чтобы вода не затекала под ворота. Ворота панельной конструкции состоят из рамы, обрамления, одного, двух или нескольких полотен. Рама представляет собой составную конструкцию, выполненную из ригелей и стоек, соединенных болтами. Ригели и стойки изготавливают из гнутых сварных квадратных и прямоугольных профилей. Полотна выполняют из различных материалов: деревянного каркаса с обшивкой водостойкой фанерой, оцинкованной стали толщиной 0,8 мм и т. д. Полотна могут быть разработаны с калиткой и без калиток.

Таблица 2-Спецификация элементов заполнения проемов

Поз. Обозначение Наименование Коли-
чество
о
Масса
Ед.т.
а
ед.,т
Приме-­
чание
Окна
ГОСТ 12506-81 ПВД12-60.2 0,129 -
ГОСТ 12506-81 ПВД18-60.1 0,161 -
Ворота
ГОСТ 18853-73 ВРГ 30-30 0,480 -
Двери
ГОСТ 14624-84 ДВГ21-12ЭП 0,072
ГОСТ 6629-88 ДУ21-90 0,039





Содержание

стр.

Введение 6

1.Объёмно-планировочное решение здания, описание генплана, технико-экономические показатели 7

2. Конструктивное решение здания 9

2.1.Фундаменты и фундаментные балки 9

2.2.Колонны 13

Стропильные и подстропильные конструкции 14

2.4.Покрытия 14

2.5.Стены 15

2.6.Кровля 16

2.7.Связи каркаса 16 2.8.Полы, экспликация полов 18

2.9.Окна, двери, ворота. Спецификация элементов заполнения 18

проёмов

2.10.Наружная и внутренняя отделка здания 20

2.11.Спецификация сборных индустриальных элементов 20

3. Инженерно-техническое оборудование зданий 22



Список используемой литературы



Введение



Целью выполнения курсового проекта является систематизация углубления и закрепления теоретических знаний по проектированию промышленных зданий, формирование навыков самостоятельной работы при решении профессиональных задач.

Выполнение курсовых проектов создаёт необходимые предпосылки для глубокого овладения материалом. При его изучении важно уяснить центральное место предмета в приобретении профессиональных знаний и навыков по проектированию промышленных зданий, по их конструированию и объёмно-планировочному решению, а также особенностям работы конструктивных элементов зданий.

Современное индустриальное строительное производство ведётся на базе развитой сети заводов-изготовителей, направляя на строительные площадки, подготовленные к монтажу укрупнённые элементы массой до 50 тонн, в соответствии с грузоподъёмностью монтажных кранов.

Значительная часть промышленных зданий и сооружений возводится по типовым проектам. Типизация заключается в постоянном отборе наиболее универсальных для данного периода объёмно-планировочных и конструктивных решений, дающих наибольший экономический эффект в строительстве и эксплуатации зданий. Современные типовые здания и сооружения отличаются от всех предшественников тем, что они унифицированы и подготовлены для возведения методами строительной индустрии.

Несущий каркас промышленных зданий, как правило, воспринимает значительные усилия, возникающие в связи с перекрытием больших площадей. Поэтому несущие каркасы промышленных зданий выполняют в виде рамных систем из особо прочных материалов: стали и бетона.

Конструкции, изготовляемых отечественными заводами, унифицированных изделий для всех частей здания постоянно усовершенствуются и развиваются.

1.Объемно-планировочное решение здания, описа

ние генплана, технико-экономические

Показатели.

Здание запроектировано в соответствии с технологическим процессом. Проектируемое здание, Блок портовых ремонтно-механических мастерских 1 категории, имеет прямоугольную форму с размерами в осях 90 на 36м. Шаг колонн крайнего и среднего ряда 6м. Здание отапливаемое, одноэтажное, двух пролётное с высотой пролетов 6м. Для осуществления операций по перемещению грузов используют мостовой кран грузоподъемностью 10т .Несущими конструкциями покрытия является двухскатная стропильная балка. Для естественного освещения предусмотрено сплошное остекление. Вентиляция в здании естественная. Каркас в здании сборный железобетонный. Впроектируемом здании принята рулонная кровля .

При пожаре, эвакуация людей производится через ворота.

Здание размещается на местности со спокойным рельефом. По степени долговечности зание относится ко второй группе.По степени огнестойкости здание относится ко второй степени. В проектируемом здании пространственная жесткость обеспечивается каркасом, дополнительная жесткостость обеспечивается вертикальными связями межде колоннами.

Технико-экономические показатели:

Площадь застройки- площадь горизонтального сечения по внешенму обводу здания на высоте 1,2 м.

Аз=66.6*36.6=3240м2

Рабочая площадь- площадь застройки за вычетом площади стен и колонн.

Ар=3040м2

Строительный объем здания получают, умножая площадь застройки на его высоту.

Vстр=3240*75=24300м3



Планировочный коэффициент

К1=Ар./Аз

К2=3040/3240=093

Объемно планировочный коэффициент

К2=Vстр/Аз

К2=24.300/3.240=7.5

Описание генплана.

Здание размещено на участке со спокойным рельефом.

Кроме него на участке расположен блок портовых ремонтно – механических мастерских 1 категории , склад запчастей , столовая .

Разрывы между зданиями и сооружениями запроектированы с учетом санитарных и противопожарных норм по СНиП II-60-75

Ширина дорог 12м, проездов 6м, тротуаров 1.5м.

Выполнена координатная привязка здания к осям строительной геодезической сетки.

Абсолютная отметка соответствует условной нулевой 1650м.

Проезды и площадка имеют твердое дорожное покрытие. Территория, свободная от застройки и дорожного покрытия, озеленения с устройством газонов и посадок деревьев и кустарников. Сток поверхностных вод осуществляется в систему дождевой канализации.



2. Конструктивное решение здания











infopedia.su
