Бетонная подготовка под фундаментную плиту

Вы сейчас тут: Главная → ФУНДАМЕНТ → Фундаментная плита

Подготовка под фундаментную плиту

Фундаментная плита широко используется при строительстве как многоэтажных, так и частных домов, коттеджей. Высокая популярность такой конструкции объясняется тем, что она очень надежная и по своим несущим способностям превосходит другие виды оснований.

Такая конструкция представляет собой железобетонную монолитную плиту, армируемую металлическими прутьями по всей площади. Такая конструкция позволяет основанию формировать с грунтом единое целое, благодаря чему при незначительных движениях грунта зданию не угрожает опасность разрушения. Чтобы обеспечить высокую устойчивость конструкции на протяжении всего эксплуатационного срока следует правильно подготовить основание под будущую фундаментную плиту.

Основные этапы подготовки под фундаментную плиту

Начальным этапом сооружения плитного фундамента являются земляные работы – рытье котлована соответствующих размеров. Изначально котлован роется с помощью экскаватора, а нижние слои толщиной 10-15 см желательно снимать вручную. Общая глубина котлована составляет около 40-50 см. Если планируется возведение здания с цокольным помещением, то глубина котлована может быть больше.

После завершения земельных работ и выравнивания поверхности котлована проводится создание специальной подушки из щебня, гравия и песка. Толщина подушки составляет около 20-25 см. Ее основное назначение — уберечь монолитную плиту от возможного агрессивного воздействия влаги, в случае если грунты в зоне строительства насыщены влагой или уровень грунтовых вод весьма высок.

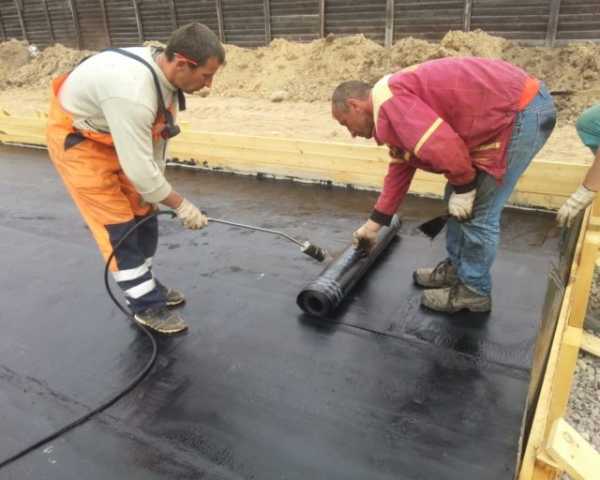

Чтобы уберечь бетонную смесь, используемую при заливке монолитной фундаментной плиты. от обезвоживания путем поглощения жидкости песком, при подготовке на гравийно-песчаную подушку рекомендуется настилать один-два слоя пленки или шар рубероида.

Иногда при подготовке буферной подушки фундаментной плиты вместо песка используют такой материал как пенополистирол с толщиной около 15 см и плотностью не менее 20 кг/м 3. Также может использоваться и экструдированный пенополистирол, имеющий более высокую устойчивость к сжатию. В таком случае можно обойтись и без влагозащитных слоев из пленки или рубероида.

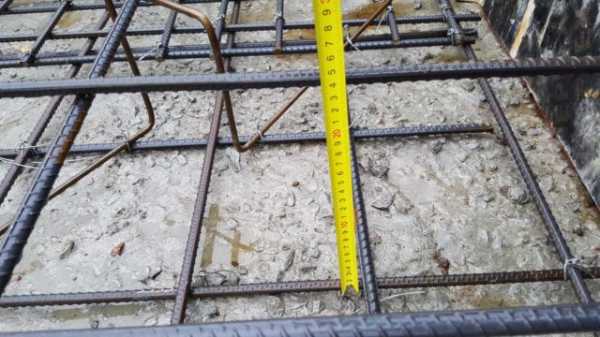

Следующим этапом подготовки фундаментной плиты является монтаж стального каркаса из арматуры. Для этого выбирают арматурные прутья толщиной от 10 до 15 мм. Чтобы обеспечить нужную прочность каркаса стальные прутья сваривают – это убережет конструкцию от разрушений при движении земляных пластов. Чтобы добавить прочности бетонированной плите, в каркас дополнительно устанавливают металлические трубы или железный лом.

После проведения подготовительных работ можно будет приступить к непосредственной заливке самой фундаментной плиты.

Что нужно знать перед подготовкой основания под фундаментную плиту?

Перед началом работ по подготовке к сооружению плитного фундамента обязательно проводят геолого-разведывательные работы, в процессе которых следует узнать состояние грунтов в месте застройки и наличие близлежащих грунтовых волн. Именно от этого и будет зависеть нужная глубина котлована и подходящая марка бетона.

Положительные стороны использования фундаментных плит:

  • повышенная несущая способность;
  • устойчивость к смещениям и вспучиваниям грунтовых слоев;
  • несложная конструкция;
  • устойчивость к воздействию грунтовых и талых вод;
  • возможность сооружения цокольного этажа;
  • высокая стоимость;
  • большие трудозатраты.

Заказать подготовку основания и последующую заливку фундаментной плиты в Москве, и Подмосковье можно в строительной компании «Проект». Мы имеем многолетний опыт работ по созданию любых фундаментов и готовы в сжатые сроки выполнить на высоком профессиональном уровне все необходимые работы. Обращайтесь в нашу компанию, и мы выполним ваш заказ квалифицированно и по оптимальной цене.

Бетонная подготовка под фундамент снип

СНиП на бетонную подготовку под фундамент: нормы и правила подбетонки

Для чего необходим СНиП на бетонную подготовку под фундамент, и какие требования он ставит перед строителями? Какие это нормы и правила? Эти вопросы возникают в голове у многих мастеров, как начинающих, так и бывалых.

В этой статье мы поможем вам разобраться в этих вопросах и все доступно объяснить.

Фото предварительной подбетонки основания

Подготовительные работы при возведении оснований

Подготовка фундамента под дом должна включать следующие этапы:

  • проведение предварительных расчетов
  • подготовку площадки основания
  • подготовку под основание.

Здесь мы остановимся собственно на последнем из перечисленных этапов.В принципе подушка под основание выполняется либо из утрамбованного щебня, либо из тощего бетона и ее несложно выполнить своими руками.

Технические требования регламентируют толщину слоя строительного материала, которую должна иметь бетонная подготовка под фундамент также технологию ведения работ. Основные нормы и требования для приготовления основания содержатся в СНиП 52-01, СП 50-101-2004 и СП 52-101-2003.

Главная задача этого этапа работ – приготовление к собственно сооружению основания. Существующие строительные правила предусматривают различные виды этих работ, но главным из них является подбетонка.

Назначение подбетонки для монолитных конструкций

  • Защищает бетонную массу от протекания цементного раствора. Это способствует более быстрому достижению требуемых параметров основания при общем улучшении его качества
  • Нивелирует воздействие сил со стороны грунта. Подбетонка распределяет силы, которые возникают в грунте

Виды предварительных работ

Щебень с битумом

Это ненадежный метод, который имеет серьезный недостаток – недостаточную жесткость подложки.

Результатом этого является невозможность обеспечения максимального удобства ведения последующих фундаментных работ .

Естественно, что для возведения ответственных сооружений такого вида следует избегать. Однако для вспомогательных, технических или подсобных зданий его применение вполне допустимо для снижения затрат на строительные работы.

Бетонная подготовка

Устройство бетонной подготовки под фундамент приобретает актуальность для возведения армированных ленточных или плитных конструкций. Основная причина состоит в том, что при таких технологиях возведения оснований предполагается жесткая установка стальных сеток и каркасов перед заливкой бетонной смеси.

Дополнительная причина связана с тем, что на жесткой поверхности возведение фундамента упрощается в принципе.

Важно. Особенное значение этот метод приобретает при ведении строительных работ в зимний период, когда грунт ухудшает свои свойства.

Основные тезисы, которые содержит инструкция и правила:

  1. Правила позволяют для подбетонирования использовать бетон М50 и выше.
  2. Общей толщины слоя в 10 см обычно хватает не только для того, чтобы выровнять площадку, но и для того, чтобы сформировать надежное основание под возводимый фундамент.
  3. Слой бетона выкладывается на подушку из песка или щебня.

Устройство песчаной и щебеночной подушки

Песчаная подготовка под фундамент обеспечивает оптимальное перераспределение нагрузки на нижнюю часть основания.Актуальность этого связана с тем, что весной и осенью грунт претерпевает сезонные изменения.

С помощью песчаной подушки нижнюю часть фундамента можно поднять над уровнем грунтовых вод и сгладить деформирующие влияния посторонних объектов и материалов вследствие препятствия прямому соприкосновению.

Совет. Песчаную подушку имеет смысл устраивать, если на дне котлована находится проблемная почва.

В этом случае слой грунта удаляется и на его место засыпается крупный речной песок слоем не менее 150 мм.

После этого он разравнивается с помощью простых уровней и трамбуется специальным инструментом – трамбовкой.

Трамбовка песчаной подушки

Качественная песчаная подушка может быть уложена при учете уровня грунтовых вод и сезонного их изменения. При высоком уровне возможно понадобится возведение дренажного слоя (который, впрочем, не будет лишним в любом случае).

Схема размещения песчаной подушки

Для этого по периметру возводимого сооружения выкапывается траншея, которая защищает от талых вод и повышения уровня грунтовых вод при сильных осадках. Эта траншея должна быть соответствующим образом гидроизолирована. Дренаж будет препятствовать подтоплению подвальных помещений.

Вместо песчаной может использоваться щебеночная подготовка под фундамент. Она прочнее своей конкурентки. Материалом служит щебень фракции 20/40 мм. Под слой щебня в 20-25 см насыпают небольшой слой крупного песка (10-15 см).

Щебень нужно утрамбовать при помощи виброплиты. После уплотнения верхний слой материала должен находиться на нулевой отметке.

Схема подушки с использованием щебня

Важно. Наличие подушки определяет величину расстояния от поверхности фундамента до арматуры, которое называется защитным слоем.

При использовании бетонной подушки этот слой может быть сокращен с нормативных 7 см вдвое до 3,5 см.

Устройство подготовки под фундамент

  • Подготовка из тощего бетона
    • Щебеночная подготовка
    • Профильные мембраны
  • Устройство бетонной подготовки под ленточный фундамент
  • Устройство бетонной подготовки под монолитный ленточный фундамент
  • Подготовка под сборный ленточный фундамент
  • Устройство подушки для столбчатого фундамента

Как выполняется подготовка под фундаментную плиту? До начала работ по возведению фундамента нужно подготовить строительную площадку. Это необходимо, чтобы во время заливки бетонного фундамента предотвратить утечку цемента. Должная подготовка строительной площадки позволит получить долговечное основание для дома.

Схема укладки фундамента из тощего бетона.

Подготовка из тощего бетона

Главная цель подготовки бетона строительной площадки #8211 обеспечить правильный процесс возведения бетонного фундамента, исключить возможность просадки грунта, обеспечить зданию наилучшую устойчивость и прочность.

Использование тощего бетона #8211 дорогостоящий вариант, но тем не менее этот способ является наиболее традиционным и часто используемым. Он представляет собой цементный раствор, в котором содержится не более 6 % цемента. Наполнителем является гравий или щебень. Раствор заливается на дно котлована тонким слоем.

Схема монолитного фундамента с щебеночной подготовкой.

Толщина бетонной подготовки под фундамент зависит от уровня подземных вод, типа грунта, веса будущего здания. Рекомендуется использовать толщину слоя от 50 до 100 мм. Бетонирование исключает возможность повреждения каркаса из арматуры и арматурных сеток бетонного фундамента. Если строительство ведут зимой, в бетон нужно добавить специальные противоморозные компоненты. Зимой проще выполнить бетонную площадку, чем площадку из щебня, так как перед началом работ щебень еще нужно прогревать.

Под свайные и монолитные конструкции устраивают гравийную или щебеночную основу толщиной до 200 мм. Гравий или щебень после утрамбовки заливается тощим бетоном. Его толщина должна быть не менее 80 мм. При выполнении работ на плотных сухих грунтах можно применять толщину цементного слоя до 70 мм.

Вернуться к оглавлению

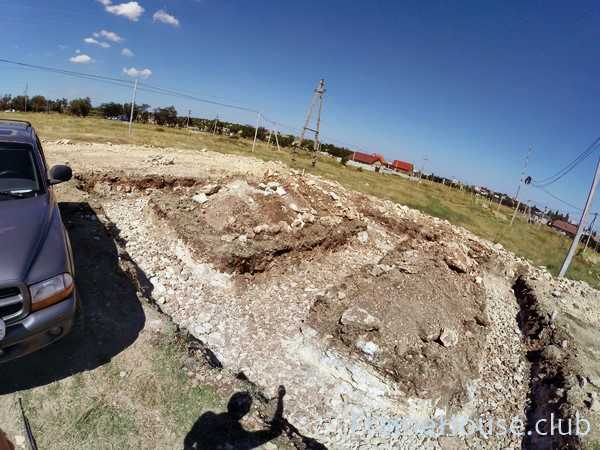

Щебеночная подготовка

При производстве строительных работ в проекте указывают, какой из видов подготовки бетона нужно использовать. Толщина щебеночной основы составляет до 200 мм. Бетонную площадку устраивают в том случае, когда в качестве фундамента используется монолитная плита с арматурными каркасами. Щебеночная основа используется, когда необходимо выполнить заливку основания котлована битумом до образования пленки или полного насыщения грунта.

Вернуться к оглавлению

Профильные мембраны

Вернуться к оглавлению

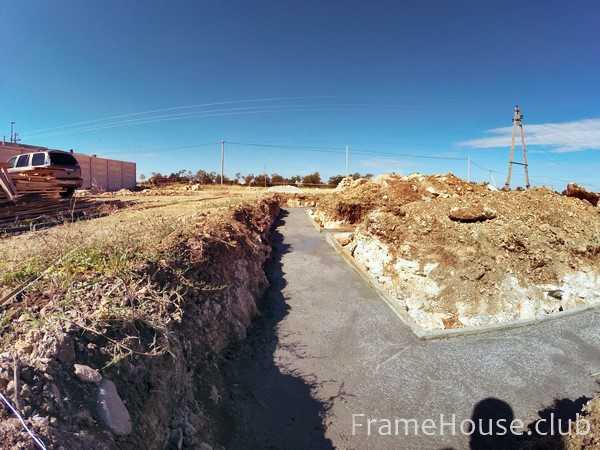

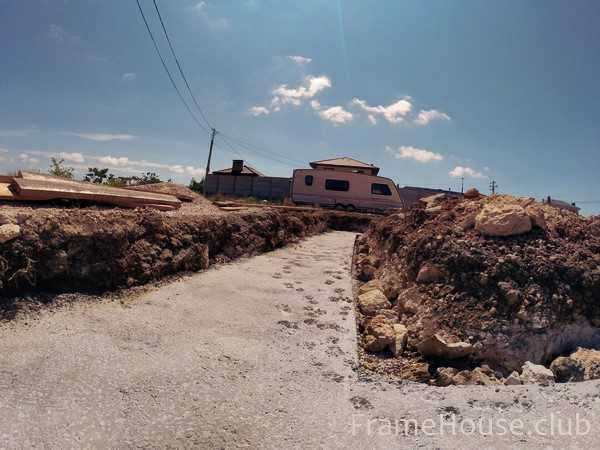

Устройство бетонной подготовки под ленточный фундамент

Схема ленточного фундамента.

Тощий бетон марки В 7,5 содержит небольшую концентрацию цемента. Его используют для создания бетонной подготовки под фундаменты различных видов. Для других работ в строительстве гражданских и промышленных зданий применяют бетон марки М 15. Приготовить его сложнее. Заполнителем в такой смеси является керамзит.

На 1 м³ раствора для марки В 7,5 необходимы следующие компоненты: 160 кг цемента, 2200 кг песка, 70 л воды. На один мешок цемента марки В 7,5 нужно взять следующее количество материалов: 25 кг цемента, 340 кг песка, 10 л воды. Необходимо распределить по площадке определенное количество песка. Затем сверху размещают цемент. После этого цемент и песок перемешивают граблями до получения однородной смеси. Затем сверху равномерно наливают необходимое количество воды, выравнивают смесь и утрамбовывают. Затем цемент накрывают полиэтиленовой пленкой, для того чтобы предохранить его от высыхания.

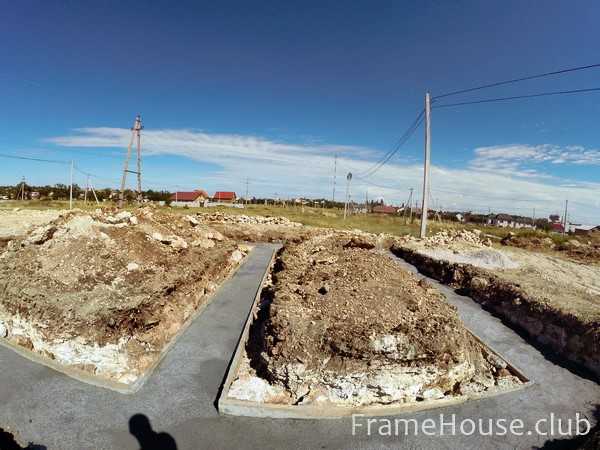

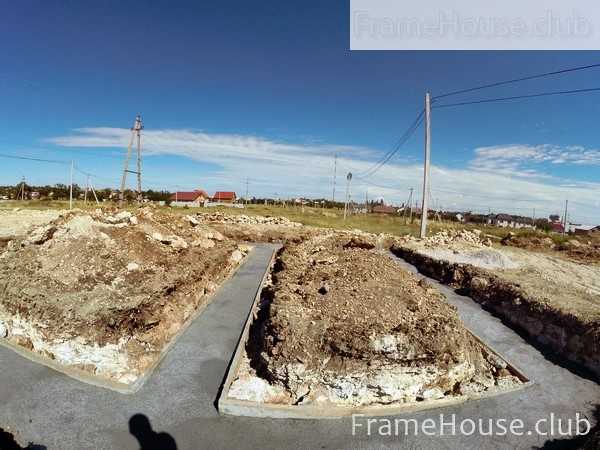

Устройство бетонной подготовки под монолитный ленточный фундамент

Последовательность выполнения работ:

  1. Выполняют разметку будущей строительной площадки под монолитный ленточный фундамент.
  2. Выравнивают грунт на участке.
  3. Насыпают щебень слоем 10 см.
  4. Виброплитой утрамбовывают будущую подушку под ленточный фундамент .
  5. Монтируют опалубку по периметру разметки.
  6. Устанавливают опалубку.
  7. Бетон заливают до уровня опалубки.
  8. Подушку для прочности усиливают с помощью армирования. Применяют арматуру сечением 8 мм.
  9. При заливке бетон утрамбовывают виброплитой.

Виды ленточных фундаментов.

Сначала методом трамбования породы в грунт устраивают песчаное или щебеночное основание. Затем устанавливают опалубку для подушки фундамента. Высота подушки составляет 30 см. Устанавливают опалубку из досок. Две доски опалубки, имеющие ширину 150 мм, позволят залить подушку толщиной 30 см. Затем щебеночное основание заливают горячим битумом. После этого выполняют армирование. Арматурные сетки закрепляют в соответствии с проектом. Нижняя сетка устанавливается на высоте 70 мм от основания. Затем подушку бетонируют. После застывания бетона опалубку снимают и боковые поверхности изолируют мастикой.

Площадка, на которой монтируют цементную основу, может иметь размеры, превышающие размер фундамента на 10 см с каждой стороны. Рекомендуют после заливки установить в раствор вертикально арматурные прутья. Они будут связывать подушку с фундаментом. Арматура должна выступать над поверхностью смеси на 30 см. В настоящее время самым надежным является цементное основание. Его рекомендуют для всех типов бетонных фундаментов при строительстве зданий.

Бетонное основание под монолитный ленточный фундамент можно усилить армированием. Иногда обходятся и без арматуры. В строительстве зданий оба этих основания равноценны. Отличие состоит в том, что подушка безопасности ограничена в своих размерах. Минимальная толщина слоя бетона при этом составляет около 15 см. Арматурная сетка используется в качестве усиливающего элемента. Сетка размещается на дно котлована так, чтобы от грунта она располагалась на расстоянии 5 см.

При этом арматурная сетка будет располагаться наилучшим образом. Ее можно изготовить из прутьев арматуры 8 мм. Их связывают между собой проволокой. Сетку можно изготовить и при помощи сварки. Арматурная сетка укрепляет нижнюю часть подушки бетона. На подушку воздействуют силы растяжения. Они возникают от веса самого здания и других нагрузок.

Вернуться к оглавлению

Подготовка под сборный ленточный фундамент

Схема армирования фундамента.

Монтаж такой конструкции позволяет делать длительные перерывы в работе. Когда монтируют ленточный фундамент, это невозможно. Под сборный ленточный фундамент используют бетонные блоки заводского изготовления или самодельные.

Для блоков из газобетона и пенобетона устраивают бетонное основание на песке. При этом слой песка составляет 10 см. Его увлажняют и утрамбовывают. Сверху устанавливают опалубку на уровень бетонного слоя. Затем заливают цементный раствор. Для фундаментов зданий наиболее предпочтительно бетонное основание, чем утрамбованная песчаная подготовка.

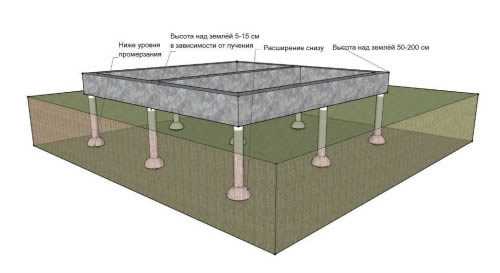

Устройство подушки для столбчатого фундамента

Бетонная подготовка: устройство стяжки пола и подбетонки для фундамента

Бетонная подготовка это, по сути, слой из тощего бетона. который устраивается под какой-либо конструкцией из цементно-песчаной смеси или из того же бетона.

Теперь о технологии подробнее.

Кроме того, устройство бетонной подготовки по ЕНИР позволяет экономичнее, быстрее и качественнее проводить все черновые и разметочные работы перед основной заливкой. Ведь, согласитесь, направляющие маяки для той же стяжки легче устанавливать на ровной и твердой плоскости, чем на рыхлом рельефном грунте. Да и саму стяжку заливать в таких условиях проще.

Обратите внимание на то, что подбетонка для полов не делается в том случае, когда стяжка заливается на плиты перекрытия или другую подобную поверхность. В таких случаях получается, что рабочая плоскость и так достаточно твердая и ровная.

Источники: http://fundament-expert.ru/operacii/raschet/154-snip-na-betonnuyu-podgotovku-pod-fundament, http://moifundament.ru/ustrojstvo/podgotovka-pod-fundamentnuyu-plitu.html, http://masterabetona.ru/betonirovaniye/583-betonnaya-podgotovka

Комментариев пока нет!

Устройство подготовки под фундамент

  • Подготовка из тощего бетона
    • Щебеночная подготовка
    • Профильные мембраны
  • Устройство бетонной подготовки под ленточный фундамент
  • Устройство бетонной подготовки под монолитный ленточный фундамент
  • Подготовка под сборный ленточный фундамент
  • Устройство подушки для столбчатого фундамента

Как выполняется подготовка под фундаментную плиту? До начала работ по возведению фундамента нужно подготовить строительную площадку. Это необходимо, чтобы во время заливки бетонного фундамента предотвратить утечку цемента. Должная подготовка строительной площадки позволит получить долговечное основание для дома.

Схема укладки фундамента из тощего бетона.

Подготовка из тощего бетона

Главная цель подготовки бетона строительной площадки – обеспечить правильный процесс возведения бетонного фундамента, исключить возможность просадки грунта, обеспечить зданию наилучшую устойчивость и прочность.

Использование тощего бетона – дорогостоящий вариант, но тем не менее этот способ является наиболее традиционным и часто используемым. Он представляет собой цементный раствор, в котором содержится не более 6 % цемента. Наполнителем является гравий или щебень. Раствор заливается на дно котлована тонким слоем.

Схема монолитного фундамента с щебеночной подготовкой.

Толщина бетонной подготовки под фундамент зависит от уровня подземных вод, типа грунта, веса будущего здания. Рекомендуется использовать толщину слоя от 50 до 100 мм. Бетонирование исключает возможность повреждения каркаса из арматуры и арматурных сеток бетонного фундамента. Если строительство ведут зимой, в бетон нужно добавить специальные противоморозные компоненты. Зимой проще выполнить бетонную площадку, чем площадку из щебня, так как перед началом работ щебень еще нужно прогревать.

Под свайные и монолитные конструкции устраивают гравийную или щебеночную основу толщиной до 200 мм. Гравий или щебень после утрамбовки заливается тощим бетоном. Его толщина должна быть не менее 80 мм. При выполнении работ на плотных сухих грунтах можно применять толщину цементного слоя до 70 мм.

Вернуться к оглавлению

Щебеночная подготовка

При производстве строительных работ в проекте указывают, какой из видов подготовки бетона нужно использовать. Толщина щебеночной основы составляет до 200 мм. Бетонную площадку устраивают в том случае, когда в качестве фундамента используется монолитная плита с арматурными каркасами. Щебеночная основа используется, когда необходимо выполнить заливку основания котлована битумом до образования пленки или полного насыщения грунта.

Вернуться к оглавлению

Профильные мембраны

Устройство подготовки строительной площадки из профильных мембран позволяет сэкономить средства. Профильные мембраны значительно проще монтируются. Строительные работы с их применением производятся быстрее.

Вернуться к оглавлению

Устройство бетонной подготовки под ленточный фундамент

Схема ленточного фундамента.

Тощий бетон марки В 7,5 содержит небольшую концентрацию цемента. Его используют для создания бетонной подготовки под фундаменты различных видов. Для других работ в строительстве гражданских и промышленных зданий применяют бетон марки М 15. Приготовить его сложнее. Заполнителем в такой смеси является керамзит.

На 1 м³ раствора для марки В 7,5 необходимы следующие компоненты: 160 кг цемента, 2200 кг песка, 70 л воды. На один мешок цемента марки В 7,5 нужно взять следующее количество материалов: 25 кг цемента, 340 кг песка, 10 л воды. Необходимо распределить по площадке определенное количество песка. Затем сверху размещают цемент. После этого цемент и песок перемешивают граблями до получения однородной смеси. Затем сверху равномерно наливают необходимое количество воды, выравнивают смесь и утрамбовывают. Затем цемент накрывают полиэтиленовой пленкой, для того чтобы предохранить его от высыхания.

Вернуться к оглавлению

Устройство бетонной подготовки под монолитный ленточный фундамент

Последовательность выполнения работ:

  1. Выполняют разметку будущей строительной площадки под монолитный ленточный фундамент.
  2. Выравнивают грунт на участке.
  3. Насыпают щебень слоем 10 см.
  4. Виброплитой утрамбовывают будущую подушку под ленточный фундамент .
  5. Монтируют опалубку по периметру разметки.
  6. Устанавливают опалубку.
  7. Бетон заливают до уровня опалубки.
  8. Подушку для прочности усиливают с помощью армирования. Применяют арматуру сечением 8 мм.
  9. При заливке бетон утрамбовывают виброплитой.

Виды ленточных фундаментов.

Сначала методом трамбования породы в грунт устраивают песчаное или щебеночное основание. Затем устанавливают опалубку для подушки фундамента. Высота подушки составляет 30 см. Устанавливают опалубку из досок. Две доски опалубки, имеющие ширину 150 мм, позволят залить подушку толщиной 30 см. Затем щебеночное основание заливают горячим битумом. После этого выполняют армирование. Арматурные сетки закрепляют в соответствии с проектом. Нижняя сетка устанавливается на высоте 70 мм от основания. Затем подушку бетонируют. После застывания бетона опалубку снимают и боковые поверхности изолируют мастикой.

Площадка, на которой монтируют цементную основу, может иметь размеры, превышающие размер фундамента на 10 см с каждой стороны. Рекомендуют после заливки установить в раствор вертикально арматурные прутья. Они будут связывать подушку с фундаментом. Арматура должна выступать над поверхностью смеси на 30 см. В настоящее время самым надежным является цементное основание. Его рекомендуют для всех типов бетонных фундаментов при строительстве зданий.

Бетонное основание под монолитный ленточный фундамент можно усилить армированием. Иногда обходятся и без арматуры. В строительстве зданий оба этих основания равноценны. Отличие состоит в том, что подушка безопасности ограничена в своих размерах. Минимальная толщина слоя бетона при этом составляет около 15 см. Арматурная сетка используется в качестве усиливающего элемента. Сетка размещается на дно котлована так, чтобы от грунта она располагалась на расстоянии 5 см.

При этом арматурная сетка будет располагаться наилучшим образом. Ее можно изготовить из прутьев арматуры 8 мм. Их связывают между собой проволокой. Сетку можно изготовить и при помощи сварки. Арматурная сетка укрепляет нижнюю часть подушки бетона. На подушку воздействуют силы растяжения. Они возникают от веса самого здания и других нагрузок.

Вернуться к оглавлению

Подготовка под сборный ленточный фундамент

Схема армирования фундамента.

Монтаж такой конструкции позволяет делать длительные перерывы в работе. Когда монтируют ленточный фундамент, это невозможно. Под сборный ленточный фундамент используют бетонные блоки заводского изготовления или самодельные.

В настоящее время чаще используют блоки из пенополистирола. Они имеют меньший вес, перед их установкой не требуется тщательная обработка площадки. Щебеночное основание, с заливкой битумом или тощим бетоном, устраивают для монтажа тяжелых строительных камней. Толщина бетона зависит от будущих весовых нагрузок здания, а также от типа грунтов. При более плотных грунтах используется меньшая толщина бетона. Для более мягких грунтов толщина щебня должна быть более 15 см. При этом цементный слой не меньше 3 см.

Для блоков из газобетона и пенобетона устраивают бетонное основание на песке. При этом слой песка составляет 10 см. Его увлажняют и утрамбовывают. Сверху устанавливают опалубку на уровень бетонного слоя. Затем заливают цементный раствор. Для фундаментов зданий наиболее предпочтительно бетонное основание, чем утрамбованная песчаная подготовка.

Вернуться к оглавлению

Устройство подушки для столбчатого фундамента

Для возведения столбчатого фундамента при помощи экскаватора или вручную роют траншею прямоугольной формы. Траншею нужно выкопать на 0,2 м глубже величины закладки фундамента. Ширина траншеи на 0,4 м больше ширины фундамента в каждую сторону. Это необходимо для установки опалубки с крепежными элементами. На дно укладывают гравийную подушку. Ее ширина на 0,2 м больше, чем у фундамента. После укладки подушку надо увлажнить. Затем ее утрамбовывают и кладут на нее рубероид. Затем устанавливают вплотную к стенкам траншеи опалубку из досок.

Ее ширина 15 см, толщина 4 см. В опалубку заливается бетонная смесь слоями по 0,3 м. Ее утрамбовывают при помощи ручных вибраторов.:

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

© Copyright 2014–2017, moifundament.ru

  • работы с фундаментом
  • Армирование
  • Защита
  • Инструменты
  • Монтаж
  • Отделка
  • Раствор
  • Расчет
  • Ремонт
  • Устройство
  • Виды фундамента
  • Ленточный
  • Свайный
  • Столбчатый
  • Плитный
  • Другое
  • О сайте
  • Вопросы эксперту
  • Редакция
  • Контакты

  • Работы с фундаментом
    • Армирование фундамента
    • Защита фундамента
    • Инструменты для фундамента
    • Монтаж фундамента
    • Отделка фундамента
    • Раствор для фундамента
    • Расчет фундамента
    • Ремонт фундамента
    • Устройство фундамента
  • Виды фундамента
    • Ленточный фундамент
    • Свайный фундамент
    • Столбчатый фундамент
    • Плитный фундамент

Источники: http://www.oooprojekt.ru/fundament/fundamentnaya-plita/podgotovka, http://restart24.ru/fundament/betonnaja-podgotovka-pod-fundament-snip-2.html, http://moifundament.ru/ustrojstvo/podgotovka-pod-fundamentnuyu-plitu.html

1pofundamentu.ru

Подготовка под фундаментную плиту: устройство

Как выполняется подготовка под фундаментную плиту? До начала работ по возведению фундамента нужно подготовить строительную площадку. Это необходимо, чтобы во время заливки бетонного фундамента предотвратить утечку цемента. Должная подготовка строительной площадки позволит получить долговечное основание для дома.

Схема укладки фундамента из тощего бетона.

Подготовка из тощего бетона

Главная цель подготовки бетона строительной площадки — обеспечить правильный процесс возведения бетонного фундамента, исключить возможность просадки грунта, обеспечить зданию наилучшую устойчивость и прочность.

Использование тощего бетона — дорогостоящий вариант, но тем не менее этот способ является наиболее традиционным и часто используемым. Он представляет собой цементный раствор, в котором содержится не более 6 % цемента. Наполнителем является гравий или щебень. Раствор заливается на дно котлована тонким слоем.

Схема монолитного фундамента с щебеночной подготовкой.

Толщина бетонной подготовки под фундамент зависит от уровня подземных вод, типа грунта, веса будущего здания. Рекомендуется использовать толщину слоя от 50 до 100 мм. Бетонирование исключает возможность повреждения каркаса из арматуры и арматурных сеток бетонного фундамента. Если строительство ведут зимой, в бетон нужно добавить специальные противоморозные компоненты. Зимой проще выполнить бетонную площадку, чем площадку из щебня, так как перед началом работ щебень еще нужно прогревать.

Под свайные и монолитные конструкции устраивают гравийную или щебеночную основу толщиной до 200 мм. Гравий или щебень после утрамбовки заливается тощим бетоном. Его толщина должна быть не менее 80 мм. При выполнении работ на плотных сухих грунтах можно применять толщину цементного слоя до 70 мм.

Вернуться к оглавлению

Щебеночная подготовка

При производстве строительных работ в проекте указывают, какой из видов подготовки бетона нужно использовать. Толщина щебеночной основы составляет до 200 мм. Бетонную площадку устраивают в том случае, когда в качестве фундамента используется монолитная плита с арматурными каркасами. Щебеночная основа используется, когда необходимо выполнить заливку основания котлована битумом до образования пленки или полного насыщения грунта.

Вернуться к оглавлению

Профильные мембраны

Устройство подготовки строительной площадки из профильных мембран позволяет сэкономить средства. Профильные мембраны значительно проще монтируются. Строительные работы с их применением производятся быстрее.

Вернуться к оглавлению

Устройство бетонной подготовки под ленточный фундамент

Схема ленточного фундамента.

Тощий бетон марки В 7,5 содержит небольшую концентрацию цемента. Его используют для создания бетонной подготовки под фундаменты различных видов. Для других работ в строительстве гражданских и промышленных зданий применяют бетон марки М 15. Приготовить его сложнее. Заполнителем в такой смеси является керамзит.

На 1 м³ раствора для марки В 7,5 необходимы следующие компоненты: 160 кг цемента, 2200 кг песка, 70 л воды. На один мешок цемента марки В 7,5 нужно взять следующее количество материалов: 25 кг цемента, 340 кг песка, 10 л воды. Необходимо распределить по площадке определенное количество песка. Затем сверху размещают цемент. После этого цемент и песок перемешивают граблями до получения однородной смеси. Затем сверху равномерно наливают необходимое количество воды, выравнивают смесь и утрамбовывают. Затем цемент накрывают полиэтиленовой пленкой, для того чтобы предохранить его от высыхания.

Вернуться к оглавлению

Устройство бетонной подготовки под монолитный ленточный фундамент

Последовательность выполнения работ:

  1. Выполняют разметку будущей строительной площадки под монолитный ленточный фундамент.
  2. Выравнивают грунт на участке.
  3. Насыпают щебень слоем 10 см.
  4. Виброплитой утрамбовывают будущую подушку под ленточный фундамент.
  5. Монтируют опалубку по периметру разметки.
  6. Устанавливают опалубку.
  7. Бетон заливают до уровня опалубки.
  8. Подушку для прочности усиливают с помощью армирования. Применяют арматуру сечением 8 мм.
  9. При заливке бетон утрамбовывают виброплитой.

Виды ленточных фундаментов.

Сначала методом трамбования породы в грунт устраивают песчаное или щебеночное основание. Затем устанавливают опалубку для подушки фундамента. Высота подушки составляет 30 см. Устанавливают опалубку из досок. Две доски опалубки, имеющие ширину 150 мм, позволят залить подушку толщиной 30 см. Затем щебеночное основание заливают горячим битумом. После этого выполняют армирование. Арматурные сетки закрепляют в соответствии с проектом. Нижняя сетка устанавливается на высоте 70 мм от основания. Затем подушку бетонируют. После застывания бетона опалубку снимают и боковые поверхности изолируют мастикой.

Площадка, на которой монтируют цементную основу, может иметь размеры, превышающие размер фундамента на 10 см с каждой стороны. Рекомендуют после заливки установить в раствор вертикально арматурные прутья. Они будут связывать подушку с фундаментом. Арматура должна выступать над поверхностью смеси на 30 см. В настоящее время самым надежным является цементное основание. Его рекомендуют для всех типов бетонных фундаментов при строительстве зданий.

Бетонное основание под монолитный ленточный фундамент можно усилить армированием. Иногда обходятся и без арматуры. В строительстве зданий оба этих основания равноценны. Отличие состоит в том, что подушка безопасности ограничена в своих размерах. Минимальная толщина слоя бетона при этом составляет около 15 см. Арматурная сетка используется в качестве усиливающего элемента. Сетка размещается на дно котлована так, чтобы от грунта она располагалась на расстоянии 5 см.

При этом арматурная сетка будет располагаться наилучшим образом. Ее можно изготовить из прутьев арматуры 8 мм. Их связывают между собой проволокой. Сетку можно изготовить и при помощи сварки. Арматурная сетка укрепляет нижнюю часть подушки бетона. На подушку воздействуют силы растяжения. Они возникают от веса самого здания и других нагрузок.

Вернуться к оглавлению

Подготовка под сборный ленточный фундамент

Схема армирования фундамента.

Монтаж такой конструкции позволяет делать длительные перерывы в работе. Когда монтируют ленточный фундамент, это невозможно. Под сборный ленточный фундамент используют бетонные блоки заводского изготовления или самодельные.

В настоящее время чаще используют блоки из пенополистирола. Они имеют меньший вес, перед их установкой не требуется тщательная обработка площадки. Щебеночное основание, с заливкой битумом или тощим бетоном, устраивают для монтажа тяжелых строительных камней. Толщина бетона зависит от будущих весовых нагрузок здания, а также от типа грунтов. При более плотных грунтах используется меньшая толщина бетона. Для более мягких грунтов толщина щебня должна быть более 15 см. При этом цементный слой не меньше 3 см.

Для блоков из газобетона и пенобетона устраивают бетонное основание на песке. При этом слой песка составляет 10 см. Его увлажняют и утрамбовывают. Сверху устанавливают опалубку на уровень бетонного слоя. Затем заливают цементный раствор. Для фундаментов зданий наиболее предпочтительно бетонное основание, чем утрамбованная песчаная подготовка.

Вернуться к оглавлению

Устройство подушки для столбчатого фундамента

Для возведения столбчатого фундамента при помощи экскаватора или вручную роют траншею прямоугольной формы. Траншею нужно выкопать на 0,2 м глубже величины закладки фундамента. Ширина траншеи на 0,4 м больше ширины фундамента в каждую сторону. Это необходимо для установки опалубки с крепежными элементами. На дно укладывают гравийную подушку. Ее ширина на 0,2 м больше, чем у фундамента. После укладки подушку надо увлажнить. Затем ее утрамбовывают и кладут на нее рубероид. Затем устанавливают вплотную к стенкам траншеи опалубку из досок.

Ее ширина 15 см, толщина 4 см. В опалубку заливается бетонная смесь слоями по 0,3 м. Ее утрамбовывают при помощи ручных вибраторов.:


moifundament.ru

Нужна ли бетонная подготовка. Подготовка под плиту фундамента: виды, требования, правила обустройства

Вопрос: Как правильно подготовить участок под монолитную плиту (фундамент)— у нас имеется старый дом под снос (кирпич), который нам может пригодиться под отсыпку. Участок низковат. По каким этапам это делают (снять грунт например, потом старый кирпич от сноса и т.д.)? Что требовать от строителей, чтобы не обманули. Заранее спасибо.

Ответ: Очень мало информации по вашему участку, какой дом и из какого материала будет строиться, вообще ни слова о гидрогеологии, единственное что сообщили что участок расположен в низине. Почему нужна достоверная и точная информация по грунтам и о уровне грунтовых вод, от этого будет зависеть конструкция монолитной фундаментной плиты,ее толщина и гидрозащита, устройство дренажа и т.д. Поэтому технологию строительства плитного фундамента рассмотрим на примере моего соседа.

Снимать плодородный грунт на участке лучше вручную, так получается аккуратно хоть и долго, механическим способом разворотите участок и не более. Если грунтовые воды высокие, а вы сами сказали что участок в низине, то желательно в песчано -гравийную подушку установить дренажные трубы 110мм в диаметре для отвода поверхностных и грунтовых вод из под плиты фундамента.

Сюда же закладываете и трубы для коммуникаций и водопровода. В качестве подсыпки для первого слоя можно использовать ваш кирпич от разборки старого дома. Но завершить подсыпку надо или слоем песка или песчано гравийной смесью. Подушка в 400 мм для высоких грунтовых вод будет в самый раз, для нормального грунта достаточно и 200 мм.

Обязательно по мере подсыпки ПГC тщательно утрамбовывайте материал плитным вибратором. По окончании трамбовки и получения необходимой толщины основания под плиту фундамента вашего дома необходимо уложить слой гидроизоляции для защиты будущей бетонной плиты от капиллярного подсоса влаги из грунта.Для этих целей можно использовать,например материал «Гидроизол ТПП» на стеклотканевой основе или толстую полиэтиленовую пленку. Пленка конечно стоит дешевле но Гидроизол качественнее и надежнее выполняет свои функции.

Дополнительно можно выполнить утепление монолитной фундаментной плиты уложив на слой гидроизоляции утеплитель экструдированный пенополистирол(ЭППС). А для защиты от разрушения растениями слоя подсыпки на дно основания выкопанного котлована укладывают слой геотекстиля. Эти работывыполняют по желанию заказчика.

Смотрите внимательно теперь за установкой арматуры, он не должна лежать на пленке гидрозащиты, нижний и верхний арматурный слой должен устанавливаться на специальные заводские или самодельные фиксаторы-стойки, обеспечивающие расстояние от арматуры до пленки гидроизоляции не менее 50 мм, и такое же расстояние от верхнего ряда арматуры до уровня заливки бетонной смеси.

Толщина плитного фундамента выбирается из того какую нагрузку она будет нести, обычно используют армиро

kupildoma.ru

Бетонная подготовка минимальная марка. Подготовка под плиту фундамента: виды, требования, правила обустройства

Плитный фундамент является одним их самых надежных оснований под здание. Технология его строительства не требует наличия сложной грузоподъемной техники, поэтому работы без препятствий могут проводиться самостоятельно. Перед тем, как начать строительство необходимо тщательно изучить вопрос. Далее рассмотрены все слои по отдельности и технология их устройства.


Пирог плитного фундамента включает не только саму плиту, но и подстилающие слои. О каждом из них отдельно (расположение снизу вверх):

  1. Геотекстиль укладывается для повышения прочностных характеристик основания. Кроме того он имеет высокие показатели фильтрации. Укладывается для предотвращения перемешивания материала подушки с грунтом. Закладывается в проект не всегда.
  2. Подушка. Подсыпка выполняется из песка крупной или средней фракции, песчано-гравийной смеси или щебня. Иногда строители из-за невысокой стоимости пытаются убедить заказчика применять в качестве подсыпки шлак, но этот материал не способен обеспечить высокой надежности основания, а из-за содержания некоторых веществ может быть опасен для человека, в том числе иметь повышенный радиоактивный фон. Подушка предусматривается для выполнения таких функций: выравнивание основания, дренаж, создание слоя грунта не подверженного пучению под плитой.
  3. Бетонная подготовка. У этого элемента фундаментной плиты существует также еще одно название — подбетонка. Заливают слой для обеспечения ровности основания под плиту, повышения ее несущей способности и дополнительной гидроизоляции.
  4. Следующий слой — гидроизоляция. Ее укладывают для предотвращения проникновения к фундаменту воды из почвы. Даже при устройстве дренажной системы нельзя гарантировать, что плита не подвергнется воздействию влаги, поэтому важно предусмотреть дополнительную защиту от нее. Кроме того, гидроизоляция предотвратит «утекание» бетонного молочка и позволит материалу стать прочным.
  5. Поверх гидроизоляции в некоторых случаях необходимо устройство теплоизолирующего слоя. Материал укладывается при проектировании теплого подвала или техподполья при заглубленной плите или для утепления пола первого этажа при заливке плиты у поверхности земли.
  6. Чтобы до момента застывания бетонная смесь не теряла нужную форму, выставляют опалубку. Она может быть съемной или несъемной.
  7. Армирование. Бетон имеет высокую прочность на сжатие, но в фундаментной плите возникают также изгибающие усилия. Эти силы способны привести к растрескиванию и разлому даже плит большой толщины. Технология строительства монолитной плиты предполагает ее обязательное армирование. Пруты арматуры воспринимают изгибающие моменты, а бетон сжимающие усилия, что обеспечивает конструкции долгий срок службы.
  8. Последним слоем монолитной плиты является бетон. Он необходим для восприятия нагрузок от здания. Материал, в котором предусмотрены стальные стержни арматуры, называется железобетоном и имеет широкое распространение при строительстве зданий по всему миру. Железобетон представляет собой идеальное сочетание: бетон прочный при вертикальных нагрузках, а арматура при наклонных.

Все эти элементы играют важную роль, устройство фундамента невозможно без большинства из них.

Технология заливки плиты

К основным этапам проведения работ относят:

  1. подготовительные работы;
  2. разметка и земляные работы;
  3. укладка основания под плиту;
  4. монтаж опалубки и армирование;
  5. заливка бетонной смеси;
  6. уход за бетоном и распалубочные работы.

О каждом из них необходимо рассказать по порядку.

Подготовительный этап

Эти работы включают в себя изучение характеристик почвы, расчет толщин

kupildoma.ru

Подбетонка под фундаментную плиту — Всё о фундаменте

Бетонная подготовка под фундамент снип

СНиП на бетонную подготовку под фундамент: нормы и правила подбетонки

Для чего необходим СНиП на бетонную подготовку под фундамент, и какие требования он ставит перед строителями? Какие это нормы и правила? Эти вопросы возникают в голове у многих мастеров, как начинающих, так и бывалых.

В этой статье мы поможем вам разобраться в этих вопросах и все доступно объяснить.

Фото предварительной подбетонки основания

Подготовительные работы при возведении оснований

Подготовка фундамента под дом должна включать следующие этапы:

  • проведение предварительных расчетов
  • подготовку площадки основания
  • подготовку под основание.

Здесь мы остановимся собственно на последнем из перечисленных этапов.В принципе подушка под основание выполняется либо из утрамбованного щебня, либо из тощего бетона и ее несложно выполнить своими руками.

Технические требования регламентируют толщину слоя строительного материала, которую должна иметь бетонная подготовка под фундамент также технологию ведения работ. Основные нормы и требования для приготовления основания содержатся в СНиП 52-01, СП 50-101-2004 и СП 52-101-2003.

Главная задача этого этапа работ – приготовление к собственно сооружению основания. Существующие строительные правила предусматривают различные виды этих работ, но главным из них является подбетонка.

Назначение подбетонки для монолитных конструкций

  • Защищает бетонную массу от протекания цементного раствора. Это способствует более быстрому достижению требуемых параметров основания при общем улучшении его качества
  • Нивелирует воздействие сил со стороны грунта. Подбетонка распределяет силы, которые возникают в грунте

Виды предварительных работ

Щебень с битумом

Это ненадежный метод, который имеет серьезный недостаток – недостаточную жесткость подложки.

Результатом этого является невозможность обеспечения максимального удобства ведения последующих фундаментных работ .

Естественно, что для возведения ответственных сооружений такого вида следует избегать. Однако для вспомогательных, технических или подсобных зданий его применение вполне допустимо для снижения затрат на строительные работы.

Бетонная подготовка

Устройство бетонной подготовки под фундамент приобретает актуальность для возведения армированных ленточных или плитных конструкций. Основная причина состоит в том, что при таких технологиях возведения оснований предполагается жесткая установка стальных сеток и каркасов перед заливкой бетонной смеси.

Дополнительная причина связана с тем, что на жесткой поверхности возведение фундамента упрощается в принципе.

Важно. Особенное значение этот метод приобретает при ведении строительных работ в зимний период, когда грунт ухудшает свои свойства.

Основные тезисы, которые содержит инструкция и правила:

  1. Правила позволяют для подбетонирования использовать бетон М50 и выше.
  2. Общей толщины слоя в 10 см обычно хватает не только для того, чтобы выровнять площадку, но и для того, чтобы сформировать надежное основание под возводимый фундамент.
  3. Слой бетона выкладывается на подушку из песка или щебня.

Устройство песчаной и щебеночной подушки

Песчаная подготовка под фундамент обеспечивает оптимальное перераспределение нагрузки на нижнюю часть основания.Актуальность этого связана с тем, что весной и осенью грунт претерпевает сезонные изменения.

С помощью песчаной подушки нижнюю часть фундамента можно поднять над уровнем грунтовых вод и сгладить деформирующие влияния посторонних объектов и материалов вследствие препятствия прямому соприкосновению.

Совет. Песчаную подушку имеет смысл устраивать, если на дне котлована находится проблемная почва.

В этом случае слой грунта удаляется и на его место засыпается крупный речной песок слоем не менее 150 мм.

После этого он разравнивается с помощью простых уровней и трамбуется специальным инструментом – трамбовкой.

Трамбовка песчаной подушки

Качественная песчаная подушка может быть уложена при учете уровня грунтовых вод и сезонного их изменения. При высоком уровне возможно понадобится возведение дренажного слоя (который, впрочем, не будет лишним в любом случае).

Схема размещения песчаной подушки

Для этого по периметру возводимого сооружения выкапывается траншея, которая защищает от талых вод и повышения уровня грунтовых вод при сильных осадках. Эта траншея должна быть соответствующим образом гидроизолирована. Дренаж будет препятствовать подтоплению подвальных помещений.

Вместо песчаной может использоваться щебеночная подготовка под фундамент. Она прочнее своей конкурентки. Материалом служит щебень фракции 20/40 мм. Под слой щебня в 20-25 см насыпают небольшой слой крупного песка (10-15 см).

Щебень нужно утрамбовать при помощи виброплиты. После уплотнения верхний слой материала должен находиться на нулевой отметке.

Схема подушки с использованием щебня

Важно. Наличие подушки определяет величину расстояния от поверхности фундамента до арматуры, которое называется защитным слоем.

При использовании бетонной подушки этот слой может быть сокращен с нормативных 7 см вдвое до 3,5 см.

Устройство подготовки под фундамент

  • Подготовка из тощего бетона
    • Щебеночная подготовка
    • Профильные мембраны
  • Устройство бетонной подготовки под ленточный фундамент
  • Устройство бетонной подготовки под монолитный ленточный фундамент
  • Подготовка под сборный ленточный фундамент
  • Устройство подушки для столбчатого фундамента

Как выполняется подготовка под фундаментную плиту? До начала работ по возведению фундамента нужно подготовить строительную площадку. Это необходимо, чтобы во время заливки бетонного фундамента предотвратить утечку цемента. Должная подготовка строительной площадки позволит получить долговечное основание для дома.

Схема укладки фундамента из тощего бетона.

Подготовка из тощего бетона

Главная цель подготовки бетона строительной площадки #8211 обеспечить правильный процесс возведения бетонного фундамента, исключить возможность просадки грунта, обеспечить зданию наилучшую устойчивость и прочность.

Использование тощего бетона #8211 дорогостоящий вариант, но тем не менее этот способ является наиболее традиционным и часто используемым. Он представляет собой цементный раствор, в котором содержится не более 6 % цемента. Наполнителем является гравий или щебень. Раствор заливается на дно котлована тонким слоем.

Схема монолитного фундамента с щебеночной подготовкой.

Толщина бетонной подготовки под фундамент зависит от уровня подземных вод, типа грунта, веса будущего здания. Рекомендуется использовать толщину слоя от 50 до 100 мм. Бетонирование исключает возможность повреждения каркаса из арматуры и арматурных сеток бетонного фундамента. Если строительство ведут зимой, в бетон нужно добавить специальные противоморозные компоненты. Зимой проще выполнить бетонную площадку, чем площадку из щебня, так как перед началом работ щебень еще нужно прогревать.

Под свайные и монолитные конструкции устраивают гравийную или щебеночную основу толщиной до 200 мм. Гравий или щебень после утрамбовки заливается тощим бетоном. Его толщина должна быть не менее 80 мм. При выполнении работ на плотных сухих грунтах можно применять толщину цементного слоя до 70 мм.

Вернуться к оглавлению

Щебеночная подготовка

При производстве строительных работ в проекте указывают, какой из видов подготовки бетона нужно использовать. Толщина щебеночной основы составляет до 200 мм. Бетонную площадку устраивают в том случае, когда в качестве фундамента используется монолитная плита с арматурными каркасами. Щебеночная основа используется, когда необходимо выполнить заливку основания котлована битумом до образования пленки или полного насыщения грунта.

Вернуться к оглавлению

Профильные мембраны

Вернуться к оглавлению

Устройство бетонной подготовки под ленточный фундамент

Схема ленточного фундамента.

Тощий бетон марки В 7,5 содержит небольшую концентрацию цемента. Его используют для создания бетонной подготовки под фундаменты различных видов. Для других работ в строительстве гражданских и промышленных зданий применяют бетон марки М 15. Приготовить его сложнее. Заполнителем в такой смеси является керамзит.

На 1 м³ раствора для марки В 7,5 необходимы следующие компоненты: 160 кг цемента, 2200 кг песка, 70 л воды. На один мешок цемента марки В 7,5 нужно взять следующее количество материалов: 25 кг цемента, 340 кг песка, 10 л воды. Необходимо распределить по площадке определенное количество песка. Затем сверху размещают цемент. После этого цемент и песок перемешивают граблями до получения однородной смеси. Затем сверху равномерно наливают необходимое количество воды, выравнивают смесь и утрамбовывают. Затем цемент накрывают полиэтиленовой пленкой, для того чтобы предохранить его от высыхания.

Устройство бетонной подготовки под монолитный ленточный фундамент

Последовательность выполнения работ:

  1. Выполняют разметку будущей строительной площадки под монолитный ленточный фундамент.
  2. Выравнивают грунт на участке.
  3. Насыпают щебень слоем 10 см.
  4. Виброплитой утрамбовывают будущую подушку под ленточный фундамент .
  5. Монтируют опалубку по периметру разметки.
  6. Устанавливают опалубку.
  7. Бетон заливают до уровня опалубки.
  8. Подушку для прочности усиливают с помощью армирования. Применяют арматуру сечением 8 мм.
  9. При заливке бетон утрамбовывают виброплитой.

Виды ленточных фундаментов.

Сначала методом трамбования породы в грунт устраивают песчаное или щебеночное основание. Затем устанавливают опалубку для подушки фундамента. Высота подушки составляет 30 см. Устанавливают опалубку из досок. Две доски опалубки, имеющие ширину 150 мм, позволят залить подушку толщиной 30 см. Затем щебеночное основание заливают горячим битумом. После этого выполняют армирование. Арматурные сетки закрепляют в соответствии с проектом. Нижняя сетка устанавливается на высоте 70 мм от основания. Затем подушку бетонируют. После застывания бетона опалубку снимают и боковые поверхности изолируют мастикой.

Площадка, на которой монтируют цементную основу, может иметь размеры, превышающие размер фундамента на 10 см с каждой стороны. Рекомендуют после заливки установить в раствор вертикально арматурные прутья. Они будут связывать подушку с фундаментом. Арматура должна выступать над поверхностью смеси на 30 см. В настоящее время самым надежным является цементное основание. Его рекомендуют для всех типов бетонных фундаментов при строительстве зданий.

Бетонное основание под монолитный ленточный фундамент можно усилить армированием. Иногда обходятся и без арматуры. В строительстве зданий оба этих основания равноценны. Отличие состоит в том, что подушка безопасности ограничена в своих размерах. Минимальная толщина слоя бетона при этом составляет около 15 см. Арматурная сетка используется в качестве усиливающего элемента. Сетка размещается на дно котлована так, чтобы от грунта она располагалась на расстоянии 5 см.

При этом арматурная сетка будет располагаться наилучшим образом. Ее можно изготовить из прутьев арматуры 8 мм. Их связывают между собой проволокой. Сетку можно изготовить и при помощи сварки. Арматурная сетка укрепляет нижнюю часть подушки бетона. На подушку воздействуют силы растяжения. Они возникают от веса самого здания и других нагрузок.

Вернуться к оглавлению

Подготовка под сборный ленточный фундамент

Схема армирования фундамента.

Монтаж такой конструкции позволяет делать длительные перерывы в работе. Когда монтируют ленточный фундамент, это невозможно. Под сборный ленточный фундамент используют бетонные блоки заводского изготовления или самодельные.

Для блоков из газобетона и пенобетона устраивают бетонное основание на песке. При этом слой песка составляет 10 см. Его увлажняют и утрамбовывают. Сверху устанавливают опалубку на уровень бетонного слоя. Затем заливают цементный раствор. Для фундаментов зданий наиболее предпочтительно бетонное основание, чем утрамбованная песчаная подготовка.

Устройство подушки для столбчатого фундамента

Бетонная подготовка: устройство стяжки пола и подбетонки для фундамента

Бетонная подготовка это, по сути, слой из тощего бетона. который устраивается под какой-либо конструкцией из цементно-песчаной смеси или из того же бетона.

Теперь о технологии подробнее.

Кроме того, устройство бетонной подготовки по ЕНИР позволяет экономичнее, быстрее и качественнее проводить все черновые и разметочные работы перед основной заливкой. Ведь, согласитесь, направляющие маяки для той же стяжки легче устанавливать на ровной и твердой плоскости, чем на рыхлом рельефном грунте. Да и саму стяжку заливать в таких условиях проще.

Обратите внимание на то, что подбетонка для полов не делается в том случае, когда стяжка заливается на плиты перекрытия или другую подобную поверхность. В таких случаях получается, что рабочая плоскость и так достаточно твердая и ровная.

Источники: http://fundament-expert.ru/operacii/raschet/154-snip-na-betonnuyu-podgotovku-pod-fundament, http://moifundament.ru/ustrojstvo/podgotovka-pod-fundamentnuyu-plitu.html, http://masterabetona.ru/betonirovaniye/583-betonnaya-podgotovka

Комментариев пока нет!

Бетонная подготовка под фундамент – требования СНиП и устройство подбетонки

Устойчивость фундаментов зависит от качества подготовки основания. Его выбор и устройство во многом определяется материалом подземных конструкций и грунтовыми условиями площадки застройки. Бетонная подготовка под фундамент считается наиболее надежной и дорогостоящей по сравнению с песчаными и щебеночными подушками. Чаще всего она выполняется под монолитными лентами и плитами с учетом требований соответствующих СНиП и СП.

Для чего нужна подбетонка

Прежде всего, подготовка участка под фундамент преследует цель упрочнения и выравнивания основания. Но бетонный слой является еще и барьером, защищающим будущий подземный монолит от потери цементного молочка, которое при бетонировании конструкции может просто просачиваться в землю или подстилающие слои щебня и песка. Подбетонка способствует удержанию влаги в растворной массе, что требуется для корректного прохождения процесса отверждения бетона. Если воды будет недостаточно, цемент не сможет полностью раскрыть свои свойства, а это приведет:

  • к появлению трещин в бетонируемой конструкции;
  • к недобору проектной прочности;
  • к дальнейшим разрушениям фундамента в период эксплуатации.

Устройство в основании подземной части дома бетонной площадки в соответствии со СНиП способствует максимально равномерному распределению нагрузок, действующих со стороны грунта и наземной части строения. Подготовка под фундамент из бетона позволяет выровнять дно выемки и устойчиво расположить в опалубке арматурный каркас для монолитной ленты или плиты. Кроме того, подстилающий слой практически исключает появление усадок грунта вследствие воздействия больших или точечных нагрузок.

Еще одна причина, определяющая для чего нужна подбетонка, заключается в том, что по жесткому и ровному слою подготовки устройство фундамента в зимний период происходит проще.


Нормативные документы – СНиП и Свод Правил (СП)

Устройство любых конструкций при возведении гражданских и промышленных объектов подчиняется определенным требованиям, указанным в соответствующих СНиП и других стандартах государственного и отраслевого значения. Бетонная подготовка под фундамент выполняется, основываясь на:

В данных документах определяются мероприятия по проектированию и устройству оснований с учетом:

  • типа грунта;
  • окружающей застройки;
  • действующих нагрузок;
  • сейсмичности;
  • экологических требований.

Толщина и ширина бетонной подготовки для фундамента рассчитывается, согласно СНиП, по несущей способности и возможным деформациям. В первом случае расчет требуется, если:

  • предполагается наличие значительных сжимающих нагрузок;
  • строение предполагается размещать вблизи откосов, на склоне или насыпи;
  • под подошвой фундамента находятся слабые грунты.

Следует оговориться, что СНиП допускает не производить расчетов по несущей способности, если проектом будут предусмотрены мероприятия, исключающие смещение грунта по ранее названным причинам.

В качестве нагрузок на бетонную подготовку фундамента принимаются все передаваемые от сооружения длительные и кратковременные усилия, включая вес подземной части строения. Возможные сочетания указаны в СНиП.

Устройство подбетонки

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки. К сведению, для монолитной ленты достаточно будет выкопать траншею, а для плиты потребуется котлован. При определении глубины выемки учитывается толщина подбетонки и толщина песчано-гравийного слоя, укладываемого непосредственно на грунт.

Рыхлую почву необходимо утрамбовать, а на дно выемки подсыпать песок и щебень. Слои также трамбуются. Щебень, в этом случае, будет выполнять дренажную функцию. Далее на поверхность в качестве гидроизоляции настилаются полотна рубероида или пленки.

Бетонная подготовка под монолитную ленту или фундаментную плиту должна выступать по периметру за пределы подземной конструкции на 10-15см. С таким учетом делается щебеночно-песчаная подоснова и выполняется устройство опалубки под заливку основания. Высоту короба принимают, исходя из толщины подготовки под фундамент.

На следующем этапе замешивается тощий бетонный раствор, в состав которого входит малый объем цемента. В качестве наполнителя используется гравий и песок. После того, как бетон будет залит в опалубку, его потребуется утрамбовать, чтобы избавиться от пузырьков воздуха, и выровнять. В первые несколько дней поверхность бетонной подготовки накрывают полиэтиленовой пленкой, предотвращающей чрезмерное высыхание поверхности.

Важно знать, что основание под фундамент, не усиленное арматурой, имеет ограничения по размерам.

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения. Сетки вяжут посредством проволоки из стержней диаметром восемь миллиметров, а укладывают до заливки раствора. Для обеспечения надежного спряжения бетонной подготовки с фундаментом, в толщу основания вертикально устанавливают металлические прутья таким образом, чтобы они выступали над поверхностью бетона на 20-30см.

Оптимальной толщиной подбетонки без армирования считается 15-20см. При устройстве железобетонного основания под фундамент, размер подготовки может быть уменьшен до 6-10см. В СНиП указывается максимальное отклонение горизонтальной поверхности – не более 5мм на метр при устройстве монолитной ленты и не более 50мм для плиты шириной более 25 метров.

22.08.2016 в 13:08

Основание здания — важнейший элемент конструкция объекта. Качественное изготовление основы определяет надежность строения и его долговечность. Определяющее значение в создании надежного фундамента выполняет подбетонка, или, как ее называют строители, бетонная подготовка.

Специалисты уделяют огромное значение определению способа производства подготовительных работ, влияющих на устойчивость фундамента, воспринимающего значительные нагрузки и реакцию почвы. Тщательно проведенные работы по бетонной подготовке позволяют предотвратить потери цементного молочка, которые возможны при заливке подготовленной смеси, и пропорционально распределить усилия, передаваемые конструкцией здания на почву.

Выполнение подбетонки — ответственный этап подготовительных мероприятий по формированию тонкой бетонной подушки на поверхности котлована для заливки основного состава. При этом важна не только толщина подбетонки, но и соблюдение технологии производства работ, а также марка используемого тощего бетона. Рассмотрим детально важную подготовительную операцию, разберемся, для чего нужна подбетонка.

Устойчивость фундаментов зависит от качества подготовки основания

Что такое подбетонная подготовка?

Частные застройщики, не занимающиеся профессионально строительством, услышав термин подбетонка, задает вопрос — что это? Подбетонная подготовка представляет подготовительные мероприятия, предшествующие заливке бетона для возводимого объекта. Требования к особенностям выполнения работ, очередности этапов, используемому материалу регламентируют строительные нормы и правила. Толщина подбетонки также предусмотрена документом.

При осуществлении подбетонной подготовки заливается тонким слоем специальный бетонный состав, являющийся базой для фундамента здания. Выполнение подбетонки позволяет предотвратить растрескивание массива, проседание основания, что, в комплексе, обеспечивает повышенный срок эксплуатации сооружения, его устойчивость.

Виды бетонной подготовки

Подготовительный комплекс работ осуществляется одним из следующих методов:

  • путем формирования на предварительно спланированной площадке котлована основы фундамента, изготовленного из тощего бетона, маркируемого В 3,5-В 7,5. Бетонный состав отличается уменьшенной концентрацией связующих компонентов и низкой маркой;

Бетонная подготовка под фундамент считается наиболее надежной и дорогостоящей по сравнению с песчаными и щебеночными подушками

  • выполнением подложки под основание на основе щебня, что позволяет уменьшить расход бетонной смеси. Толщина подбетонки на щебеночной основе составляет 20 см. Щебеночный массив следуют утрамбовать, покрыть раствором разогретого битума;
  • изготовлением мембранной конструкции основания (профильного типа). Способ объединяет в себе особенности работ с использованием щебня и бетонного состава.

В зависимости от конкретных условий строительной площадки, особенностей возводимого объекта, специфики почвы, используется один из приведенных способов формирования основания.

Назначение подбетонки

Для чего нужна подбетонка? Какие задачи решаются при осуществлении подготовительной операции? Основное назначение — обеспечение повышенной несущей способности фундамента, позволяющей воспринимать действующие нагрузки, компенсировать реакцию почвы.

В связи с этим действующие нормативные документы отводят ей ведущую роль при обеспечении надежности основы.

Прежде всего, подготовка участка под фундамент преследует цель упрочнения и выравнивания основания

Независимо от материалов, применяемых при формировании подготовительного слоя и используемых строительных методов, подбетонка выполняет ряд серьезных строительных задач:

  • Защищает бетонную смесь от утечек цементного молока. Сохранение влаги позволяет предотвратить появление трещин, уменьшающих прочностные характеристики основы, повысить ресурс эксплуатации. Подготовительная операция ускоряет процесс твердения бетонного фундамента, повышает эксплуатационные характеристики монолита.
  • Облегчает установку арматурных каркасов, предназначенных для усиления основы. Формирование прочной поверхности, отличающейся плоскостностью, обеспечивает возможность надежной сборки арматурной сетки, установленной на фиксаторах. Также, исключается возможность погружения арматуры в почву и изменение ее запланированного положения. Обеспечение гарантированного защитного слоя позволяет надежно, забетонировать каркас усиления, предотвращая воздействие на него коррозионных процессов.
  • Компенсирует реакцию почвы, действующую на подошву фундамента, пропорционально распределяя нагрузку по всей поверхности. Это способствует сохранению целостности основы, независимо от пучения проблемной почвы.
  • Обеспечивает невозможность локальной усадки грунта в результате точечных нагрузок, возникающих при выполнении работ на строительной площадке.
  • Планирует поверхность приямка, имеющего перепады уровней, вызванных передвижением оборудования и перемещением строителей. Толщина подбетонки порядка 10-20 см позволяет выровнять поверхность котлована.
  • Обеспечивает гидроизоляцию основы, затрудняя поднятие по капиллярам влаги, содержащейся в грунте. Надежная гидроизоляционная защита предотвратит неравномерное увлажнение бетонного массива, не позволит образоваться трещинам на готовом основании.

Выполнение подготовки основания с использованием бетона более эффективно по сравнению со щебеночной подготовкой основания.

Подбетонка способствует удержанию влаги в растворной массе, что требуется для корректного прохождения процесса отверждения бетона

Этапы мероприятий

Разобравшись с вопросом, для чего нужна подбетонка, рассмотрим этапы подготовительных работ. Комплекс мероприятий включает следующие стадии:

  • выполнение расчетной части, предназначенное для определения толщины и габаритных размеров фундамента, возможности компенсировать возникающие деформации;
  • подготовку строительной площадки для выполнения строительных операций, связанных с формированием основания;
  • производство работ, предшествующих укладке фундамента.

Особенности расчетов

Для качественного выполнения подбетонной подготовки необходимо ответственно подойти к выполнению расчётов в следующих ситуациях:

  • Если возводимое здание расположено в непосредственной близости от насыпи или на склоне.
  • При выполнении строительства на проблемных почвах с близко расположенными водоносными слоями.
  • При возникновении в процессе эксплуатации объекта значительных сжимающих нагрузок.

На документальном этапе учитываются постоянно действующие и кратковременные усилия, оказывающие давление на фундамент на протяжении всего срока эксплуатации.

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения

Подготовка котлована

Для подготовки надежной основы фундамента подготовьте почву на рабочей площадке и выполните следующие работы:

  • произведите разметку приямка;
  • удалите строительный мусор и растительность;
  • спланируйте грунт, учитывая толщину заливаемого бетона или гравийно-песчаного состава;
  • уплотните грунт, применяя ручные трамбовки или вибрационные плиты;
  • произведите подсыпку щебня и песка, сформировав слой размером 10 см, позволяющий осуществить дренаж;
  • уплотните щебеночно-песчаный слой;
  • произведите гидроизоляцию, применяя рулонный рубероид или полиэтиленовую пленку;
  • соберите щитовую опалубку, высота которой соответствует толщине бетонной основы.

Завершив обустройство котлована, приступайте к подбетонке.

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки

Необходимые материалы и инструменты

Для выполнения мероприятий по формированию щебеночной основы подготовьте:

  • Приспособление, предназначенное для уплотнения массива, которое можно самостоятельно сделать, используя древесину или металл.
  • Битум в жидкой консистенции.
  • Прочный шанцевый инструмент.
  • Щебень.

При выполнении капитального основания для фундамента потребуется тощий бетон или обладающий необходимыми прочностными характеристиками бетон М 100, соответствующий классу В 7,5. При значительных объемах заливаемой поверхности, целесообразно использовать автомобильный бетоносмеситель, позволяющий быстро доставить предварительно заказанный раствор.

Технология формирования щебеночной основы

Применение щебня для подготовки основания фундамента способствует снижению сметной стоимости строительных работ, исключающих применение бетона. Метод используется при строительстве малонагруженных объектов, вспомогательных строений, подсобных помещений технического назначения.

Производите работы по следующему алгоритму:

  • выгрузите, используя автомобильный транспорт, на строительную площадку щебень в требуемом количестве;
  • равномерно распределите по площади приямка, используя ручной инструмент;
  • утрамбуйте щебень по всей поверхности, используя приспособление для трамбовки;
  • равномерно нанесите на сформировавшуюся основу жидкий битум.

Самостоятельное выполнение работ не представляет сложности даже для застройщиков, не имеющих специальной строительной квалификации.

Выполнение бетонного основания

При сооружении фундаментов для ответственных строений, воспринимающих значительные нагрузки, подбетонную подготовку производите следующим образом:

  • Спланируйте грунт, используя совковые лопаты.
  • Засыпьте на основание приямка песок, разровняйте по площади основания, тщательно утрамбуйте.
  • Постелите листовой рубероид или полиэтилен.
  • Сформируйте на поверхности сетку из расположенных перпендикулярно стержней арматуры диаметром 6-8 мм, обеспечьте размер квадратной ячейки 50х50 см.

На поверхность в качестве гидроизоляции настилаются полотна рубероида или пленки

  • Установите направляющие элементы, называемые маячками. Они позволят растянуть раствор, обеспечивая плоскую поверхность.
  • Подготовьте бетонную смесь, смешав ингредиенты до однородной консистенции.
  • Залейте смесь, распределите равномерно по поверхности.
  • Обработайте массив жидким битумом после окончательного твердения бетонного раствора.
  • При необходимости прокладки инженерных коммуникаций, целесообразно своевременно проложить магистрали. Это ускорит и значительно облегчит дальнейшие работы, так как не придется применять перфораторы или алмазную резку.

    Заключение

    Материал статьи представляет необходимую информацию и полностью отвечает на вопрос, для чего нужна подбетонка. Правильно сформировав основание для возведения фундамента будущего здания можно гарантировать устойчивость основы и длительный ресурс эксплуатации возводимой постройки.

    В надежности технологии нецелесообразно сомневаться, она многократно проверено на практике профессиональными строителями.

    Источники: http://restart24.ru/fundament/betonnaja-podgotovka-pod-fundament-snip-2.html, http://semidelov.ru/mar/betonnaya-podgotovka-pod-fundament-trebovaniya-snip-i-ustrojstvo-/, http://pobetony.ru/stroitelstvo/podbetonka/

    1pofundamentu.ru

    Щебеночная подготовка под фундамент снип

    Бетонная подготовка под фундамент снип

    СНиП на бетонную подготовку под фундамент: нормы и правила подбетонки

    Для чего необходим СНиП на бетонную подготовку под фундамент, и какие требования он ставит перед строителями? Какие это нормы и правила? Эти вопросы возникают в голове у многих мастеров, как начинающих, так и бывалых.

    В этой статье мы поможем вам разобраться в этих вопросах и все доступно объяснить.

    Фото предварительной подбетонки основания

    Подготовительные работы при возведении оснований

    Подготовка фундамента под дом должна включать следующие этапы:

    • проведение предварительных расчетов
    • подготовку площадки основания
    • подготовку под основание.

    Здесь мы остановимся собственно на последнем из перечисленных этапов.В принципе подушка под основание выполняется либо из утрамбованного щебня, либо из тощего бетона и ее несложно выполнить своими руками.

    Технические требования регламентируют толщину слоя строительного материала, которую должна иметь бетонная подготовка под фундамент также технологию ведения работ. Основные нормы и требования для приготовления основания содержатся в СНиП 52-01, СП 50-101-2004 и СП 52-101-2003.

    Главная задача этого этапа работ – приготовление к собственно сооружению основания. Существующие строительные правила предусматривают различные виды этих работ, но главным из них является подбетонка.

    Назначение подбетонки для монолитных конструкций

    • Защищает бетонную массу от протекания цементного раствора. Это способствует более быстрому достижению требуемых параметров основания при общем улучшении его качества
    • Нивелирует воздействие сил со стороны грунта. Подбетонка распределяет силы, которые возникают в грунте

    Виды предварительных работ

    Щебень с битумом

    Это ненадежный метод, который имеет серьезный недостаток – недостаточную жесткость подложки.

    Результатом этого является невозможность обеспечения максимального удобства ведения последующих фундаментных работ .

    Естественно, что для возведения ответственных сооружений такого вида следует избегать. Однако для вспомогательных, технических или подсобных зданий его применение вполне допустимо для снижения затрат на строительные работы.

    Бетонная подготовка

    Устройство бетонной подготовки под фундамент приобретает актуальность для возведения армированных ленточных или плитных конструкций. Основная причина состоит в том, что при таких технологиях возведения оснований предполагается жесткая установка стальных сеток и каркасов перед заливкой бетонной смеси.

    Дополнительная причина связана с тем, что на жесткой поверхности возведение фундамента упрощается в принципе.

    Важно. Особенное значение этот метод приобретает при ведении строительных работ в зимний период, когда грунт ухудшает свои свойства.

    Основные тезисы, которые содержит инструкция и правила:

    1. Правила позволяют для подбетонирования использовать бетон М50 и выше.
    2. Общей толщины слоя в 10 см обычно хватает не только для того, чтобы выровнять площадку, но и для того, чтобы сформировать надежное основание под возводимый фундамент.
    3. Слой бетона выкладывается на подушку из песка или щебня.

    Устройство песчаной и щебеночной подушки

    Песчаная подготовка под фундамент обеспечивает оптимальное перераспределение нагрузки на нижнюю часть основания.Актуальность этого связана с тем, что весной и осенью грунт претерпевает сезонные изменения.

    С помощью песчаной подушки нижнюю часть фундамента можно поднять над уровнем грунтовых вод и сгладить деформирующие влияния посторонних объектов и материалов вследствие препятствия прямому соприкосновению.

    Совет. Песчаную подушку имеет смысл устраивать, если на дне котлована находится проблемная почва.

    В этом случае слой грунта удаляется и на его место засыпается крупный речной песок слоем не менее 150 мм.

    После этого он разравнивается с помощью простых уровней и трамбуется специальным инструментом – трамбовкой.

    Трамбовка песчаной подушки

    Качественная песчаная подушка может быть уложена при учете уровня грунтовых вод и сезонного их изменения. При высоком уровне возможно понадобится возведение дренажного слоя (который, впрочем, не будет лишним в любом случае).

    Схема размещения песчаной подушки

    Для этого по периметру возводимого сооружения выкапывается траншея, которая защищает от талых вод и повышения уровня грунтовых вод при сильных осадках. Эта траншея должна быть соответствующим образом гидроизолирована. Дренаж будет препятствовать подтоплению подвальных помещений.

    Вместо песчаной может использоваться щебеночная подготовка под фундамент. Она прочнее своей конкурентки. Материалом служит щебень фракции 20/40 мм. Под слой щебня в 20-25 см насыпают небольшой слой крупного песка (10-15 см).

    Щебень нужно утрамбовать при помощи виброплиты. После уплотнения верхний слой материала должен находиться на нулевой отметке.

    Схема подушки с использованием щебня

    Важно. Наличие подушки определяет величину расстояния от поверхности фундамента до арматуры, которое называется защитным слоем.

    При использовании бетонной подушки этот слой может быть сокращен с нормативных 7 см вдвое до 3,5 см.

    Устройство подготовки под фундамент

    • Подготовка из тощего бетона
      • Щебеночная подготовка
      • Профильные мембраны
    • Устройство бетонной подготовки под ленточный фундамент
    • Устройство бетонной подготовки под монолитный ленточный фундамент
    • Подготовка под сборный ленточный фундамент
    • Устройство подушки для столбчатого фундамента

    Как выполняется подготовка под фундаментную плиту? До начала работ по возведению фундамента нужно подготовить строительную площадку. Это необходимо, чтобы во время заливки бетонного фундамента предотвратить утечку цемента. Должная подготовка строительной площадки позволит получить долговечное основание для дома.

    Схема укладки фундамента из тощего бетона.

    Подготовка из тощего бетона

    Главная цель подготовки бетона строительной площадки #8211 обеспечить правильный процесс возведения бетонного фундамента, исключить возможность просадки грунта, обеспечить зданию наилучшую устойчивость и прочность.

    Использование тощего бетона #8211 дорогостоящий вариант, но тем не менее этот способ является наиболее традиционным и часто используемым. Он представляет собой цементный раствор, в котором содержится не более 6 % цемента. Наполнителем является гравий или щебень. Раствор заливается на дно котлована тонким слоем.

    Схема монолитного фундамента с щебеночной подготовкой.

    Толщина бетонной подготовки под фундамент зависит от уровня подземных вод, типа грунта, веса будущего здания. Рекомендуется использовать толщину слоя от 50 до 100 мм. Бетонирование исключает возможность повреждения каркаса из арматуры и арматурных сеток бетонного фундамента. Если строительство ведут зимой, в бетон нужно добавить специальные противоморозные компоненты. Зимой проще выполнить бетонную площадку, чем площадку из щебня, так как перед началом работ щебень еще нужно прогревать.

    Под свайные и монолитные конструкции устраивают гравийную или щебеночную основу толщиной до 200 мм. Гравий или щебень после утрамбовки заливается тощим бетоном. Его толщина должна быть не менее 80 мм. При выполнении работ на плотных сухих грунтах можно применять толщину цементного слоя до 70 мм.

    Вернуться к оглавлению

    Щебеночная подготовка

    При производстве строительных работ в проекте указывают, какой из видов подготовки бетона нужно использовать. Толщина щебеночной основы составляет до 200 мм. Бетонную площадку устраивают в том случае, когда в качестве фундамента используется монолитная плита с арматурными каркасами. Щебеночная основа используется, когда необходимо выполнить заливку основания котлована битумом до образования пленки или полного насыщения грунта.

    Вернуться к оглавлению

    Профильные мембраны

    Вернуться к оглавлению

    Устройство бетонной подготовки под ленточный фундамент

    Схема ленточного фундамента.

    Тощий бетон марки В 7,5 содержит небольшую концентрацию цемента. Его используют для создания бетонной подготовки под фундаменты различных видов. Для других работ в строительстве гражданских и промышленных зданий применяют бетон марки М 15. Приготовить его сложнее. Заполнителем в такой смеси является керамзит.

    На 1 м³ раствора для марки В 7,5 необходимы следующие компоненты: 160 кг цемента, 2200 кг песка, 70 л воды. На один мешок цемента марки В 7,5 нужно взять следующее количество материалов: 25 кг цемента, 340 кг песка, 10 л воды. Необходимо распределить по площадке определенное количество песка. Затем сверху размещают цемент. После этого цемент и песок перемешивают граблями до получения однородной смеси. Затем сверху равномерно наливают необходимое количество воды, выравнивают смесь и утрамбовывают. Затем цемент накрывают полиэтиленовой пленкой, для того чтобы предохранить его от высыхания.

    Устройство бетонной подготовки под монолитный ленточный фундамент

    Последовательность выполнения работ:

    1. Выполняют разметку будущей строительной площадки под монолитный ленточный фундамент.
    2. Выравнивают грунт на участке.
    3. Насыпают щебень слоем 10 см.
    4. Виброплитой утрамбовывают будущую подушку под ленточный фундамент .
    5. Монтируют опалубку по периметру разметки.
    6. Устанавливают опалубку.
    7. Бетон заливают до уровня опалубки.
    8. Подушку для прочности усиливают с помощью армирования. Применяют арматуру сечением 8 мм.
    9. При заливке бетон утрамбовывают виброплитой.

    Виды ленточных фундаментов.

    Сначала методом трамбования породы в грунт устраивают песчаное или щебеночное основание. Затем устанавливают опалубку для подушки фундамента. Высота подушки составляет 30 см. Устанавливают опалубку из досок. Две доски опалубки, имеющие ширину 150 мм, позволят залить подушку толщиной 30 см. Затем щебеночное основание заливают горячим битумом. После этого выполняют армирование. Арматурные сетки закрепляют в соответствии с проектом. Нижняя сетка устанавливается на высоте 70 мм от основания. Затем подушку бетонируют. После застывания бетона опалубку снимают и боковые поверхности изолируют мастикой.

    Площадка, на которой монтируют цементную основу, может иметь размеры, превышающие размер фундамента на 10 см с каждой стороны. Рекомендуют после заливки установить в раствор вертикально арматурные прутья. Они будут связывать подушку с фундаментом. Арматура должна выступать над поверхностью смеси на 30 см. В настоящее время самым надежным является цементное основание. Его рекомендуют для всех типов бетонных фундаментов при строительстве зданий.

    Бетонное основание под монолитный ленточный фундамент можно усилить армированием. Иногда обходятся и без арматуры. В строительстве зданий оба этих основания равноценны. Отличие состоит в том, что подушка безопасности ограничена в своих размерах. Минимальная толщина слоя бетона при этом составляет около 15 см. Арматурная сетка используется в качестве усиливающего элемента. Сетка размещается на дно котлована так, чтобы от грунта она располагалась на расстоянии 5 см.

    При этом арматурная сетка будет располагаться наилучшим образом. Ее можно изготовить из прутьев арматуры 8 мм. Их связывают между собой проволокой. Сетку можно изготовить и при помощи сварки. Арматурная сетка укрепляет нижнюю часть подушки бетона. На подушку воздействуют силы растяжения. Они возникают от веса самого здания и других нагрузок.

    Вернуться к оглавлению

    Подготовка под сборный ленточный фундамент

    Схема армирования фундамента.

    Монтаж такой конструкции позволяет делать длительные перерывы в работе. Когда монтируют ленточный фундамент, это невозможно. Под сборный ленточный фундамент используют бетонные блоки заводского изготовления или самодельные.

    Для блоков из газобетона и пенобетона устраивают бетонное основание на песке. При этом слой песка составляет 10 см. Его увлажняют и утрамбовывают. Сверху устанавливают опалубку на уровень бетонного слоя. Затем заливают цементный раствор. Для фундаментов зданий наиболее предпочтительно бетонное основание, чем утрамбованная песчаная подготовка.

    Устройство подушки для столбчатого фундамента

    Бетонная подготовка: устройство стяжки пола и подбетонки для фундамента

    Бетонная подготовка это, по сути, слой из тощего бетона. который устраивается под какой-либо конструкцией из цементно-песчаной смеси или из того же бетона.

    Теперь о технологии подробнее.

    Кроме того, устройство бетонной подготовки по ЕНИР позволяет экономичнее, быстрее и качественнее проводить все черновые и разметочные работы перед основной заливкой. Ведь, согласитесь, направляющие маяки для той же стяжки легче устанавливать на ровной и твердой плоскости, чем на рыхлом рельефном грунте. Да и саму стяжку заливать в таких условиях проще.

    Обратите внимание на то, что подбетонка для полов не делается в том случае, когда стяжка заливается на плиты перекрытия или другую подобную поверхность. В таких случаях получается, что рабочая плоскость и так достаточно твердая и ровная.

    Источники: http://fundament-expert.ru/operacii/raschet/154-snip-na-betonnuyu-podgotovku-pod-fundament, http://moifundament.ru/ustrojstvo/podgotovka-pod-fundamentnuyu-plitu.html, http://masterabetona.ru/betonirovaniye/583-betonnaya-podgotovka

    Комментариев пока нет!

    Подбетонка или щебень под ленточный фундамент

    Если надежность и долговечность здания и сооружения зависит от качества фундамента, то добротность самого основания зависит от грамотно проведенных подготовительных работ. Выбор вида подготовки зависит от особенностей территории застройки и материалов подземной части конструкции.

    Существует песчаная, гравийная или бетонная подготовка. Как для легких каркасных домов, так и тяжелых монолитных конструкций и домов из камня необходимо подготовить основание под ленточный фундамент.

    Бетонная подготовка дороже щебеночной подушки, но практичнее. Толщина подготовки из щебня 20 см, из тощего бетона 10 см.

    Преимущества подбетонной подготовки

    Слой тощего бетона в 10 см сумеет выровнять все неровности, которые допущены в ходе выполнения земляных работ. Использование данной технологии позволяет легко и удобно монтировать арматурные каркасы, согласно проектным положениям. Также основание из тощего бетона исключат контакт металла с грунтом, а, следовательно, его коррозию.

    Подбетонка облегчает разметку осей, привязку стен и других конструкций. По сути, этот слой служит дополнительной гидроизоляцией, которая при сооружении фундамента и застывании бетона не дает «цементному молочку» вытечь в грунт. В результате фактическая марка материала не снижается, и в процессе используется тот объем стройматериала, который запланирован в проекте. Данную технологию можно использовать, практически, на любых участках застройки. Обустройство подбетонки во время затвердевания фундамента обуславливает удержание влаги, что делает процесс максимально корректным.

    Подушку из щебня можно выбирать, если грунт на дне котлована тщательно утрамбован, а уровень грунтовых вод находится ниже уровня проведения подготовительных работ. Но в этом случае лучше обустраивать дополнительную гидроизоляцию. Также вам придется постараться с арматурой, чтобы она заняла адекватное проекту положение.

    Технология регламентируется тремя нормативами: СНиП2.02.01-83, СНиП13330.2012 и СНиП50-101-2004. Эти документы предписывают осуществлять проектирование и расчеты в соответствии: с типом грунта, с особенностями окружающей застройки, с учетом реальных нагрузок, с учетом класса сейсмичности района и экологическими требованиями местных властей.

    Как выполняется бетонная подготовка

    Утрамбовываем тщательно грунт в траншее или котловане и выравниваем его

    Необходимо сразу сказать, что подбетонка не является обязательным элементом конструкции. Если ваш объект не масштабен, грунт на участке плотный, рельеф – ровный, а черновое основание предусматривает тугую стальную стяжку, выполнять работу не экономично и не практично, поскольку дополнительные усилия никак не повлияют на результат.

    Выравниваем дно траншеи щебнем мелкой фракции и утрамбовываем

    Если бетонная подготовка целесообразна, то ее обустройство нужно начинать с рытья траншеи и утрамбовки ее дна. Ее глубина складывается их толщины подушки и толщины подбетонки. На дно траншеи высыпается расчетное количество песка и камня, которые также утрамбовываются. Далее необходимо слой гидроизоляции. Это может быть битум, рубероид или пленка. Бетонная подготовка под монолитную ленту должна выступать за пределы подземных конструкций на 10 или 15 см. С учетом этих значений должна формироваться и песчано-щебеночная подушка.

    Заливаем бетон марки М100 в опалубку, выравниваем

    Важно в первые дни схватывания бетона поливать водой, при помощи распылителя (не струей). По истечению двух, трех дней опалубка снимается и можно наносить гидроизоляцию и выставлять арматурный каркас под ленточный фундамент.

    Как залили бетон не забывайте поливать его водой, иначе бетон не созреет, а высохнет

    Формирование опалубки и арматурного каркаса

    Для того, чтобы фундамент работал в виде «перевернутой буквы Т» необходимо армирование. На этом этапе необходимо выставить опалубку. Для бетонной подготовки достаточно использовать доски 150х40, которые кольями закрепляются в горизонтальном положении. Затем на дно созданной конструкции выкладывается арматура, согласно проекту. По завершению работы начинается замешивание тощего цементного раствора, где содержание самого цемента не велико. В качестве наполнителей используются щебень и песок. Готовый материал заливается в опалубку. Его также нужно утрамбовать, чтобы выгнать воздух с помощью вибратора.

    Верхний слой подбетонки нужно выровнять, и накрыть пленкой, которая предотвратит интенсивное высыхание поверхности. В зависимости от плотности грунта, толщина бетонной подготовки может варьироваться от 6 до 10 см. Строительные нормативы рекомендуют не допускать уклона конструкции более 5 мм на 1 метр длины ленточного фундамента. Если вы хотите добиться надежной увязки подбетонки с фундаментом, целесообразно установить вертикальные металлические стержни, чтобы они возвышались над поверхностью от 20 до 30 см.

    Практически в каждом строительном проекте предполагается проход по таким конструкциям коммуникаций. Их можно сделать на следующем этапе возведения объекта с помощью болгарки или бурения. Но рациональней «заложить» такие отверстия во время обустройства бетонной подготовки – в сыром растворе. Это сэкономит время и денежные средства.

    Основной функционал бетонной подготовки:

    • защита от протечек бетонного раствора, что ускоряет достижение необходимых характеристик основания;
    • силы, возникающие в грунте, перераспределяются через подбетонку, она нивелирует их действие;
    • оптимизация процесса армирования;
    • бетонная подготовка позволяет проводить строительные работы в зимнее время года;
    • выровненная поверхность упрощает работы и делает их более точными.

    Для замешивания тощего раствора можно использовать бетон до марки М50. Преимущественно данная технология используется для сооружения ленточных и плитных фундаментов. Точную ширину и толщину подбетонки необходимо рассчитывать в соответствии с предполагаемыми деформациями и по несущей способности.

    Далеко не всегда следует выбирать подбетонку в качестве базы для фундамента. Но данная технология позволяет сооружать надежные и долговечные основания даже в проблемных участках застройки. В работах следует руководствоваться строительными нормативами. Так в результате вы получите дом, который будет радовать вас и ваших потомков.

    Понравилась статья? — Расскажите друзьям:

    Для чего необходима бетонная подготовка под будущий фундамент?

    Перед строительством фундамента, кроме предварительных расчётов, нужно подготовить строительную площадку. Так называемая бетонная подготовка под фундамент нужна в первую очередь. Она заключается в возведении подушки под основанием.

    Существует ряд технических требований, регламентирующих технологию ведения подготовительных работ, выбор материала и толщину слоя, применяемого для подушки. Перечень основных норм и требований предфундаментной подготовки изложен в СНиП 52-01, СП 52-101/ 2003 и СП 50-101/2004. В них на тему, которая нас интересует, содержится много информации. В основном, роль фундаментной подготовки сводится к следующему.

    Основные функции подбетонки

    Если основание планируют заливать по месту, а не возводить из готовых блоков, подготовка под фундамент поможет:

    • Защитить бетонную массу от протечек жидкого цементного раствора. Это ускорит набор фундаментом нужного объёма и общее улучшение его качественных показателей.
    • Нивелировать силовые воздействия, возникающие под давлением грунта. Бетонная подготовка перераспределяет силы, возникающие в грунте, и ослабляет их негативное влияние на фундамент.
    • Обеспечить комфортные условия для подготовки арматурного каркаса основания, который можно будет монтировать на ровной поверхности.

    Виды предварительных работ

    Согласно СНиП 52-01 для бетонной подготовки под фундамент в качестве основного материала используется щебень, тощий бетон (в нём малое содержание вяжущих веществ, соответственно, невысокая марка — от М50) или профильные мембраны.

    Щебень с битумом

    Подготовки из щебня применяют для снижения общей стоимости фундамента и уменьшения расхода цемента. Толщина щебёночного слоя должна быть от 20-ти см. После тщательного уплотнения щебень заливают битумом. Щебёночную подготовку используют в тех случаях, когда нужно залить битумом основание котлована до максимального насыщения грунта или образования битумной плёнки.

    Использование щебневой подготовки фундамента не может обеспечить достаточной жесткости подложки. Кроме того, возводить основание на подложке из щебня не совсем удобно. Поэтому её применяют при строительстве вспомогательных подсобных и технических построек для максимального снижения затрат.

    Бетонная подготовка

    Она нужна для обеспечения правильного процесса возведения бетонного фундамента и исключения просадок грунта. Тощий бетон – отнюдь не дешёвый вариант, тем не менее, применяется он довольно часто. В таком бетоне не больше 6% цемента, остальное щебень и гравий. Толщина слоя бетонной подготовки должна соответствовать 50 – 100 мм. Она зависит от веса будущего здания, уровня подземных вод и вида грунта.

    Бетонную подготовку под фундамент применяют, прежде всего, при возведении плитных и ленточных армированных конструкций. Это обусловлено особенностями технологического процесса, который предусматривает жёсткую установку каркасов и стальных сеток в тело будущего фундамента перед его заливкой бетонной смесью. Кроме того, на бетоне возводить фундамент намного проще, особенно в зимний период.

    Профильные мембраны

    Современный способ подготовки фундамента, который может заменить щебёночную и бетонную подготовку. При их укладке исключаются «мокрые» виды работ, экономятся средства, и ускоряется строительный процесс.

    Как обустроить бетонную подготовку

    Работы надо производить в следующей последовательности:

    • Сначала под устройство фундамента надо сделать разметку строительной площадки.

    • Участок нужно выровнять и засыпать щебёнкой слоем в 10 см.
    • С помощью виброплиты утрамбовать подушку.

    • Разметить периметр и смонтировать опалубку высотой не более 30-ти см. Высота её будет зависеть от толщины слоя бетона.
    • Под верхний край опалубки необходимо залить бетонную смесь.
    • С помощью армирования подушку усиливают, используя прутки сечением не меньше 8-ми см.
    • Бетон нужно утрамбовать, используя виброплиту.
    • После заливки участка бетонным раствором в него нужно установить прутки арматуры, задача которых скрепить фундамент с подушкой. Выступать над бетоном они должны примерно на 20-30 см.

    С каждой стороны периметра надо отступить за пределы фундаментной плиты на 10-15 см, тем самым увеличив размеры участка бетонной подготовки. Для основания, выполненного методом бетонной заливки нет ограничений в применении. Он считается настолько надёжным, что его армирование делать не обязательно. На практике оба варианта зарекомендовали себя с самой положительной стороны. Единственное их отличие – не армированная бетонная подушка имеет ограниченные размеры.

    Строительные требования предусматривают минимальную высоту бетонного слоя, который должен возвышаться над поверхностью грунта не меньше, чем на 15 см. Это позволяет оптимально размещать сетку для армирования. Сетка нужна для укрепления нижней части бетонной подушки, которая испытывает силы растяжения. Они передаются от фундамента, испытывающего весовую нагрузку всего сооружения.

    Чтобы понять, для чего нужна бетонная подготовка под фундамент, надо внимательно изучить действующие нормативные документы. В них сказано, что любой вариант бетонной подготовки лучше, чем его отсутствие. Она обеспечит зданию наилучшую прочность и устойчивость, помогая фундаменту длительное время поддерживать всю конструкцию в нормальном состоянии.

    Понравилась статья? Поделитесь со своими друзьями

    Источники: http://restart24.ru/fundament/betonnaja-podgotovka-pod-fundament-snip-2.html, http://framehouse.club/stroyka/fundament/147/, http://fundamentprofi.ru/izgotovlenie-fundamenta/podgotovka-osnovaniya/betonnaya-podgotovka-pod-fundament

    1pofundamentu.ru

    Толщина бетонной подготовки под фундамент

    Бетонная подготовка под фундамент – требования СНиП и устройство подбетонки

    Устойчивость фундаментов зависит от качества подготовки основания. Его выбор и устройство во многом определяется материалом подземных конструкций и грунтовыми условиями площадки застройки. Бетонная подготовка под фундамент считается наиболее надежной и дорогостоящей по сравнению с песчаными и щебеночными подушками. Чаще всего она выполняется под монолитными лентами и плитами с учетом требований соответствующих СНиП и СП.

    Для чего нужна подбетонка

    Прежде всего, подготовка участка под фундамент преследует цель упрочнения и выравнивания основания. Но бетонный слой является еще и барьером, защищающим будущий подземный монолит от потери цементного молочка, которое при бетонировании конструкции может просто просачиваться в землю или подстилающие слои щебня и песка. Подбетонка способствует удержанию влаги в растворной массе, что требуется для корректного прохождения процесса отверждения бетона. Если воды будет недостаточно, цемент не сможет полностью раскрыть свои свойства, а это приведет:

    • к появлению трещин в бетонируемой конструкции;
    • к недобору проектной прочности;
    • к дальнейшим разрушениям фундамента в период эксплуатации.

    Устройство в основании подземной части дома бетонной площадки в соответствии со СНиП способствует максимально равномерному распределению нагрузок, действующих со стороны грунта и наземной части строения. Подготовка под фундамент из бетона позволяет выровнять дно выемки и устойчиво расположить в опалубке арматурный каркас для монолитной ленты или плиты. Кроме того, подстилающий слой практически исключает появление усадок грунта вследствие воздействия больших или точечных нагрузок.

    Еще одна причина, определяющая для чего нужна подбетонка, заключается в том, что по жесткому и ровному слою подготовки устройство фундамента в зимний период происходит проще.


    Нормативные документы – СНиП и Свод Правил (СП)

    Устройство любых конструкций при возведении гражданских и промышленных объектов подчиняется определенным требованиям, указанным в соответствующих СНиП и других стандартах государственного и отраслевого значения. Бетонная подготовка под фундамент выполняется, основываясь на:

    В данных документах определяются мероприятия по проектированию и устройству оснований с учетом:

    • типа грунта;
    • окружающей застройки;
    • действующих нагрузок;
    • сейсмичности;
    • экологических требований.

    Толщина и ширина бетонной подготовки для фундамента рассчитывается, согласно СНиП, по несущей способности и возможным деформациям. В первом случае расчет требуется, если:

    • предполагается наличие значительных сжимающих нагрузок;
    • строение предполагается размещать вблизи откосов, на склоне или насыпи;
    • под подошвой фундамента находятся слабые грунты.

    Следует оговориться, что СНиП допускает не производить расчетов по несущей способности, если проектом будут предусмотрены мероприятия, исключающие смещение грунта по ранее названным причинам.

    В качестве нагрузок на бетонную подготовку фундамента принимаются все передаваемые от сооружения длительные и кратковременные усилия, включая вес подземной части строения. Возможные сочетания указаны в СНиП.

    Устройство подбетонки

    Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки. К сведению, для монолитной ленты достаточно будет выкопать траншею, а для плиты потребуется котлован. При определении глубины выемки учитывается толщина подбетонки и толщина песчано-гравийного слоя, укладываемого непосредственно на грунт.

    Рыхлую почву необходимо утрамбовать, а на дно выемки подсыпать песок и щебень. Слои также трамбуются. Щебень, в этом случае, будет выполнять дренажную функцию. Далее на поверхность в качестве гидроизоляции настилаются полотна рубероида или пленки.

    Бетонная подготовка под монолитную ленту или фундаментную плиту должна выступать по периметру за пределы подземной конструкции на 10-15см. С таким учетом делается щебеночно-песчаная подоснова и выполняется устройство опалубки под заливку основания. Высоту короба принимают, исходя из толщины подготовки под фундамент.

    На следующем этапе замешивается тощий бетонный раствор, в состав которого входит малый объем цемента. В качестве наполнителя используется гравий и песок. После того, как бетон будет залит в опалубку, его потребуется утрамбовать, чтобы избавиться от пузырьков воздуха, и выровнять. В первые несколько дней поверхность бетонной подготовки накрывают полиэтиленовой пленкой, предотвращающей чрезмерное высыхание поверхности.

    Важно знать, что основание под фундамент, не усиленное арматурой, имеет ограничения по размерам.

    Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения. Сетки вяжут посредством проволоки из стержней диаметром восемь миллиметров, а укладывают до заливки раствора. Для обеспечения надежного спряжения бетонной подготовки с фундаментом, в толщу основания вертикально устанавливают металлические прутья таким образом, чтобы они выступали над поверхностью бетона на 20-30см.

    Оптимальной толщиной подбетонки без армирования считается 15-20см. При устройстве железобетонного основания под фундамент, размер подготовки может быть уменьшен до 6-10см. В СНиП указывается максимальное отклонение горизонтальной поверхности – не более 5мм на метр при устройстве монолитной ленты и не более 50мм для плиты шириной более 25 метров.

    22.08.2016 в 13:08

    Бетонная подготовка под фундамент

    Качественное основание гарантирует долговечность и прочность жилого строения. Правильная подготовка фундамента обеспечит длительную службу конструкции, исключит протекание цемента в ходе заливки. Работы проводятся в соответствии с нормативными документами, в строгой последовательности.

    Необходимость выполнения подбетонки

    Участок, подготовленный под заливку цементного раствора, предусматривает упрочненное и выровненное основание. Бетонному слою отводится роль барьера, который может защитить подземный монолит от усадки, просачивания материалов в грунт. Подбетонка, уложенная под любой фундамент, будет способствовать:

    • устранению протеканий цементной смеси;
    • быстрому набору фундаментальной конструкцией объема, улучшению ее эксплуатационных показателей;
    • нивелированию воздействия подвижных грунтов путем равномерного рассредоточения массы по площади изделия;
    • ослаблению влияния вспучивающихся грунтов;
    • созданию условия для монтажа армирующего каркаса.

    Благодаря бетонной подготовке достигается ровность поверхности грунта, создаются условия для комфортных и быстрых работ.

    Нормативы для организации подбетонки

    Устройство бетонной подготовки под фундамент регламентируется нормативными документами. Строители руководствуются СНиП 52-01-2003, где указывается тип основного материала – щебень, профильная мембрана или тощий бетон. В документе также содержаться инструкции по расчету, изготовлению и эксплуатации оснований из цементного теста. Содержание нормативных правил сводится к нескольким ключевым положениям:

    • использование состава марки М50 для изготовления тощего бетона;
    • сооружение песчано-щебневой подушки перед заливкой смеси;
    • обустройство подбетонки слоем 10 см;
    • выдержка залитой массы на протяжении 28 суток;
    • проектирование и устройство основы с учетом разновидности грунта, ближайших архитектурных объектов, нагрузки, сейсмичности и экологичности материалов;
    • применение арматуры для каркаса (горячекатаной диаметром 3-80 мм, упрочненной диаметром 6-40 мм, холоднодеформированной диаметром 3-12 мм).

    Рассчитывать нагрузку сооружения необходимо, если почва дает сжатие в холодное время года, здание будет размещено на склоне или в холмистой местности, а подошва фундамента расположена на поверхности с неустойчивым составом. Помимо основного сборника нормативов используются СП 50-101-2004 и СП 52-101-2003.

    Рытье котлована – подготовительные мероприятия

    Главная цель работ заключается в подготовке строительной площадки под будущий фундамент. На этом этапе проводится обработка грунта, чтобы он смог выдержать постройку и плотно прилегал к подошве конструкции. Задачи осуществляются последовательно:

    1. Выкапывается котлован по ширине строение.
    2. Дно очищается от мусора, камней и корневой системы растений.
    3. Поверхность дна уплотняется путем трамбования.
    4. Проводится увлажнение или осушение грунтов согласно виду последующих мероприятий.

    Котлован необходимо обустраивать перед началом строительства подбетонки. В частном домостроительстве рытье целесообразно выполнять вручную.
    В зависимости от нагрузки здания, подвижности грунта существуют две традиционных методики – укладка щебня и заливка бетонной смеси. Современные производители предлагают специальные мембраны, которыми удобно проводить устройство бетонной подготовки.

    Применение щебня

    Щебеночная подготовка под фундамент позволит сократить себестоимость строительных мероприятий и уменьшить расход цемента. Гравий и щебень укладывают, когда предусмотрено сооружение основания из монолитной плиты или на свайных ростверках. При организации подушки стоит учитывать некоторые нюансы:

    • Щебеночный слой укладывают на толщину 10-20 см.
    • Сыпучий среднефракционный материал уплотняют, а затем заливают битумом.
    • Щебеночный тип конструкций актуален с целью максимального насыщения и уплотнения земли.

    Укладка щебня не предоставит требуемой жесткости для подложки частного дома. Подобным способом подготавливается подбетонка, предназначенная под фундамент подсобных строений, технических сооружений.

    Выполнение подушки из тощего бетона

    Бетонная подготовка под фундамент – эталонный тип работ, создающий максимально прочное изделие. При этом земля не будет проседать, а здание окажется надежно зафиксированным. Перед началом мероприятий изготавливают цементное тесто.

    Что такое тощий бетон?

    Раствор, в котором содержится 6 % цемента прочностью В15, гравийные или щебневые наполнители, называется тощим бетоном. Состав замешивают из цемента марки М100. За счет минимального количества компонентов смесь быстро гидратируется, изготавливается и застывает. Рецептура тощего бетона предусматривает:

    • использование 275 кг цемента, 590 кг песка, 1377 кг гравия и 165 л воды на 1 м2 смеси;
    • засыпку в бетономешалку объемом 200 л 44 кг цемента, 94 кг песка, 220 кг гравия и 26 л воды;
    • расход на мешок цемента массой 25 кг 54 кг песка, 125 кг гравия и 15 л воды.

    Все компоненты тщательно отмериваются. Если у застройщика имеется бетономешалка, в нее заливается вода и засыпается цемент. Песок и гравий вводятся постепенно, к ним в небольшом количестве добавляется вода. Жидкие пластификаторы так же смешиваются с водой и добавляются в конце замешивания. Время перемешивания состава не должно превышать 5 минут.

    Строительство подбетонки из тощего бетонного теста

    Подготовка под основание с использованием тощего бетона выполняется по следующему алгоритму:

    1. Проводятся расчеты несущей способности постройки с учетом типа почвы, УГВ.
    2. Делается разметка территории и монтируется опалубка на 30 см.
    3. Приготавливается раствор. Ингредиенты подбираются из расчета высоты подушки – 4-10 см.
    4. Выкапывается котлован и на 10 см засыпается щебнем. Материал обязательно утрамбовывается.
    5. Под верхний край опалубки заливается бетонное тесто из тощего материала.
    6. Подбетонка усиливается арматурой с сечением не менее 8 мм, утрамбовывается виброплитой. Прутья должны выступать на 20-30 см.

    При выполнении строительства учитывайте, что за пределы основания нужно выступить на 10-15 см – так увеличивается размер подготовки и укрепляется строение. Толщина бетонной подготовки будет определяться характеристиками грунта, нагрузкой на основание и площади дома. Параметр, указанный в СНиПе – 4-10 см.

    Сооружение из профильных мембран

    Профильные мембраны представляют собой пластины из полиэтилена, усиленные ребрами жесткости. Помимо подготовки фундамента изделия способны гидроизолировать цокольные помещения, удерживая давление почвенных вод на стены. Устройство подбетонки проводится последовательно:

    1. Поверхность котлована очищают от мусора.
    2. Обустраивают подушку из щебня размером до 13 мм, возвышая ее на 10 см. Так нейтрализуют капиллярное воздействие воды.
    3. Проводят заливку подложки бетонным тестом, которую после высыхания обрабатывают праймером или грунтовкой.
    4. На поверхность плиты наносят битумную мастику.
    5. Раскатывают профильную мембрану, располагая ее вниз выступами. При укладке геополотна выступы выводят наружу.
    6. Ленты мембраны укладывают внахлест, а затем проклеивают каждый шов бутил-каучуковой лентой, которая исключает перерасход цементной смеси.

    На последнем этапе укладки материала герметизируют стыки самоклеющейся лентой или жидким герметиком.

    Подбетонка для различных типов фундамента

    В частном домостроительстве популярные монолитные и сборные ленточные основания. Подготовка из бетона – необходимое условие строительства каждого из фундаментов.

    Подбетонка для основания-ленты

    Работы выполняют последовательно, придерживаясь требований строительных нормативов:

    1. Делают разметку местности под ленточный монолит, выравнивают почву.
    2. Проводят засыпку щебнем на высоту 10 см, трамбуют. Уложенный материал заливают жидким битумом.
    3. Монтируют опалубку и проводят армирование. Сетку из прутьев диаметром 8 мм располагают согласно проекту.
    4. Заливают бетонную смесь по высоте опалубки и утрамбовывают виброплитой.

    После того, как состав застынет, демонтируют опалубный каркас и проводят гидроизоляцию боковых поверхностей при помощи мастики.

    Подготовка для сборного ленточного основания

    Заливка подбетонки происходит с перерывами, а для изготовления фундамента закупают специальные блоки. Рабочий процесс можно выполнить пошагово:

    1. Устроить основание из песка, проливая и трамбуя каждый пласт. Слой материала делается не более 10 см.
    2. Поверх песчаной насыпи монтируют опалубку.
    3. По уровню секций заливают бетонное тесто.

    Песчаная подушка актуальна только для хозпостроек.
    Бетонная подготовка строительной площадки под необходимый фундамент, выполненная согласно нормативным документам, обеспечивает экономию материалов. Качество черновых и разметочных мероприятий при этом сохраняется. Подбетонку не делают при формировании наливной стяжки пола на ровной плите. В остальных случаях подготовка нужна для увеличения эксплуатационного ресурса постройки.

    Бетонная подготовка под фундамент снип

    СНиП на бетонную подготовку под фундамент: нормы и правила подбетонки

    Для чего необходим СНиП на бетонную подготовку под фундамент, и какие требования он ставит перед строителями? Какие это нормы и правила? Эти вопросы возникают в голове у многих мастеров, как начинающих, так и бывалых.

    В этой статье мы поможем вам разобраться в этих вопросах и все доступно объяснить.

    Фото предварительной подбетонки основания

    Подготовительные работы при возведении оснований

    Подготовка фундамента под дом должна включать следующие этапы:

    • проведение предварительных расчетов
    • подготовку площадки основания
    • подготовку под основание.

    Здесь мы остановимся собственно на последнем из перечисленных этапов.В принципе подушка под основание выполняется либо из утрамбованного щебня, либо из тощего бетона и ее несложно выполнить своими руками.

    Технические требования регламентируют толщину слоя строительного материала, которую должна иметь бетонная подготовка под фундамент также технологию ведения работ. Основные нормы и требования для приготовления основания содержатся в СНиП 52-01, СП 50-101-2004 и СП 52-101-2003.

    Главная задача этого этапа работ – приготовление к собственно сооружению основания. Существующие строительные правила предусматривают различные виды этих работ, но главным из них является подбетонка.

    Назначение подбетонки для монолитных конструкций

    • Защищает бетонную массу от протекания цементного раствора. Это способствует более быстрому достижению требуемых параметров основания при общем улучшении его качества
    • Нивелирует воздействие сил со стороны грунта. Подбетонка распределяет силы, которые возникают в грунте

    Виды предварительных работ

    Щебень с битумом

    Это ненадежный метод, который имеет серьезный недостаток – недостаточную жесткость подложки.

    Результатом этого является невозможность обеспечения максимального удобства ведения последующих фундаментных работ .

    Естественно, что для возведения ответственных сооружений такого вида следует избегать. Однако для вспомогательных, технических или подсобных зданий его применение вполне допустимо для снижения затрат на строительные работы.

    Бетонная подготовка

    Устройство бетонной подготовки под фундамент приобретает актуальность для возведения армированных ленточных или плитных конструкций. Основная причина состоит в том, что при таких технологиях возведения оснований предполагается жесткая установка стальных сеток и каркасов перед заливкой бетонной смеси.

    Дополнительная причина связана с тем, что на жесткой поверхности возведение фундамента упрощается в принципе.

    Важно. Особенное значение этот метод приобретает при ведении строительных работ в зимний период, когда грунт ухудшает свои свойства.

    Основные тезисы, которые содержит инструкция и правила:

    1. Правила позволяют для подбетонирования использовать бетон М50 и выше.
    2. Общей толщины слоя в 10 см обычно хватает не только для того, чтобы выровнять площадку, но и для того, чтобы сформировать надежное основание под возводимый фундамент.
    3. Слой бетона выкладывается на подушку из песка или щебня.

    Устройство песчаной и щебеночной подушки

    Песчаная подготовка под фундамент обеспечивает оптимальное перераспределение нагрузки на нижнюю часть основания.Актуальность этого связана с тем, что весной и осенью грунт претерпевает сезонные изменения.

    С помощью песчаной подушки нижнюю часть фундамента можно поднять над уровнем грунтовых вод и сгладить деформирующие влияния посторонних объектов и материалов вследствие препятствия прямому соприкосновению.

    Совет. Песчаную подушку имеет смысл устраивать, если на дне котлована находится проблемная почва.

    В этом случае слой грунта удаляется и на его место засыпается крупный речной песок слоем не менее 150 мм.

    После этого он разравнивается с помощью простых уровней и трамбуется специальным инструментом – трамбовкой.

    Трамбовка песчаной подушки

    Качественная песчаная подушка может быть уложена при учете уровня грунтовых вод и сезонного их изменения. При высоком уровне возможно понадобится возведение дренажного слоя (который, впрочем, не будет лишним в любом случае).

    Схема размещения песчаной подушки

    Для этого по периметру возводимого сооружения выкапывается траншея, которая защищает от талых вод и повышения уровня грунтовых вод при сильных осадках. Эта траншея должна быть соответствующим образом гидроизолирована. Дренаж будет препятствовать подтоплению подвальных помещений.

    Вместо песчаной может использоваться щебеночная подготовка под фундамент. Она прочнее своей конкурентки. Материалом служит щебень фракции 20/40 мм. Под слой щебня в 20-25 см насыпают небольшой слой крупного песка (10-15 см).

    Щебень нужно утрамбовать при помощи виброплиты. После уплотнения верхний слой материала должен находиться на нулевой отметке.

    Схема подушки с использованием щебня

    Важно. Наличие подушки определяет величину расстояния от поверхности фундамента до арматуры, которое называется защитным слоем.

    При использовании бетонной подушки этот слой может быть сокращен с нормативных 7 см вдвое до 3,5 см.

    Устройство подготовки под фундамент

    • Подготовка из тощего бетона
      • Щебеночная подготовка
      • Профильные мембраны
    • Устройство бетонной подготовки под ленточный фундамент
    • Устройство бетонной подготовки под монолитный ленточный фундамент
    • Подготовка под сборный ленточный фундамент
    • Устройство подушки для столбчатого фундамента

    Как выполняется подготовка под фундаментную плиту? До начала работ по возведению фундамента нужно подготовить строительную площадку. Это необходимо, чтобы во время заливки бетонного фундамента предотвратить утечку цемента. Должная подготовка строительной площадки позволит получить долговечное основание для дома.

    Схема укладки фундамента из тощего бетона.

    Подготовка из тощего бетона

    Главная цель подготовки бетона строительной площадки #8211 обеспечить правильный процесс возведения бетонного фундамента, исключить возможность просадки грунта, обеспечить зданию наилучшую устойчивость и прочность.

    Использование тощего бетона #8211 дорогостоящий вариант, но тем не менее этот способ является наиболее традиционным и часто используемым. Он представляет собой цементный раствор, в котором содержится не более 6 % цемента. Наполнителем является гравий или щебень. Раствор заливается на дно котлована тонким слоем.

    Схема монолитного фундамента с щебеночной подготовкой.

    Толщина бетонной подготовки под фундамент зависит от уровня подземных вод, типа грунта, веса будущего здания. Рекомендуется использовать толщину слоя от 50 до 100 мм. Бетонирование исключает возможность повреждения каркаса из арматуры и арматурных сеток бетонного фундамента. Если строительство ведут зимой, в бетон нужно добавить специальные противоморозные компоненты. Зимой проще выполнить бетонную площадку, чем площадку из щебня, так как перед началом работ щебень еще нужно прогревать.

    Под свайные и монолитные конструкции устраивают гравийную или щебеночную основу толщиной до 200 мм. Гравий или щебень после утрамбовки заливается тощим бетоном. Его толщина должна быть не менее 80 мм. При выполнении работ на плотных сухих грунтах можно применять толщину цементного слоя до 70 мм.

    Вернуться к оглавлению

    Щебеночная подготовка

    При производстве строительных работ в проекте указывают, какой из видов подготовки бетона нужно использовать. Толщина щебеночной основы составляет до 200 мм. Бетонную площадку устраивают в том случае, когда в качестве фундамента используется монолитная плита с арматурными каркасами. Щебеночная основа используется, когда необходимо выполнить заливку основания котлована битумом до образования пленки или полного насыщения грунта.

    Вернуться к оглавлению

    Профильные мембраны

    Вернуться к оглавлению

    Устройство бетонной подготовки под ленточный фундамент

    Схема ленточного фундамента.

    Тощий бетон марки В 7,5 содержит небольшую концентрацию цемента. Его используют для создания бетонной подготовки под фундаменты различных видов. Для других работ в строительстве гражданских и промышленных зданий применяют бетон марки М 15. Приготовить его сложнее. Заполнителем в такой смеси является керамзит.

    На 1 м³ раствора для марки В 7,5 необходимы следующие компоненты: 160 кг цемента, 2200 кг песка, 70 л воды. На один мешок цемента марки В 7,5 нужно взять следующее количество материалов: 25 кг цемента, 340 кг песка, 10 л воды. Необходимо распределить по площадке определенное количество песка. Затем сверху размещают цемент. После этого цемент и песок перемешивают граблями до получения однородной смеси. Затем сверху равномерно наливают необходимое количество воды, выравнивают смесь и утрамбовывают. Затем цемент накрывают полиэтиленовой пленкой, для того чтобы предохранить его от высыхания.

    Устройство бетонной подготовки под монолитный ленточный фундамент

    Последовательность выполнения работ:

    1. Выполняют разметку будущей строительной площадки под монолитный ленточный фундамент.
    2. Выравнивают грунт на участке.
    3. Насыпают щебень слоем 10 см.
    4. Виброплитой утрамбовывают будущую подушку под ленточный фундамент .
    5. Монтируют опалубку по периметру разметки.
    6. Устанавливают опалубку.
    7. Бетон заливают до уровня опалубки.
    8. Подушку для прочности усиливают с помощью армирования. Применяют арматуру сечением 8 мм.
    9. При заливке бетон утрамбовывают виброплитой.

    Виды ленточных фундаментов.

    Сначала методом трамбования породы в грунт устраивают песчаное или щебеночное основание. Затем устанавливают опалубку для подушки фундамента. Высота подушки составляет 30 см. Устанавливают опалубку из досок. Две доски опалубки, имеющие ширину 150 мм, позволят залить подушку толщиной 30 см. Затем щебеночное основание заливают горячим битумом. После этого выполняют армирование. Арматурные сетки закрепляют в соответствии с проектом. Нижняя сетка устанавливается на высоте 70 мм от основания. Затем подушку бетонируют. После застывания бетона опалубку снимают и боковые поверхности изолируют мастикой.

    Площадка, на которой монтируют цементную основу, может иметь размеры, превышающие размер фундамента на 10 см с каждой стороны. Рекомендуют после заливки установить в раствор вертикально арматурные прутья. Они будут связывать подушку с фундаментом. Арматура должна выступать над поверхностью смеси на 30 см. В настоящее время самым надежным является цементное основание. Его рекомендуют для всех типов бетонных фундаментов при строительстве зданий.

    Бетонное основание под монолитный ленточный фундамент можно усилить армированием. Иногда обходятся и без арматуры. В строительстве зданий оба этих основания равноценны. Отличие состоит в том, что подушка безопасности ограничена в своих размерах. Минимальная толщина слоя бетона при этом составляет около 15 см. Арматурная сетка используется в качестве усиливающего элемента. Сетка размещается на дно котлована так, чтобы от грунта она располагалась на расстоянии 5 см.

    При этом арматурная сетка будет располагаться наилучшим образом. Ее можно изготовить из прутьев арматуры 8 мм. Их связывают между собой проволокой. Сетку можно изготовить и при помощи сварки. Арматурная сетка укрепляет нижнюю часть подушки бетона. На подушку воздействуют силы растяжения. Они возникают от веса самого здания и других нагрузок.

    Вернуться к оглавлению

    Подготовка под сборный ленточный фундамент

    Схема армирования фундамента.

    Монтаж такой конструкции позволяет делать длительные перерывы в работе. Когда монтируют ленточный фундамент, это невозможно. Под сборный ленточный фундамент используют бетонные блоки заводского изготовления или самодельные.

    Для блоков из газобетона и пенобетона устраивают бетонное основание на песке. При этом слой песка составляет 10 см. Его увлажняют и утрамбовывают. Сверху устанавливают опалубку на уровень бетонного слоя. Затем заливают цементный раствор. Для фундаментов зданий наиболее предпочтительно бетонное основание, чем утрамбованная песчаная подготовка.

    Устройство подушки для столбчатого фундамента

    Бетонная подготовка: устройство стяжки пола и подбетонки для фундамента

    Бетонная подготовка это, по сути, слой из тощего бетона. который устраивается под какой-либо конструкцией из цементно-песчаной смеси или из того же бетона.

    Теперь о технологии подробнее.

    Кроме того, устройство бетонной подготовки по ЕНИР позволяет экономичнее, быстрее и качественнее проводить все черновые и разметочные работы перед основной заливкой. Ведь, согласитесь, направляющие маяки для той же стяжки легче устанавливать на ровной и твердой плоскости, чем на рыхлом рельефном грунте. Да и саму стяжку заливать в таких условиях проще.

    Обратите внимание на то, что подбетонка для полов не делается в том случае, когда стяжка заливается на плиты перекрытия или другую подобную поверхность. В таких случаях получается, что рабочая плоскость и так достаточно твердая и ровная.

    Источники: http://fundament-expert.ru/operacii/raschet/154-snip-na-betonnuyu-podgotovku-pod-fundament, http://moifundament.ru/ustrojstvo/podgotovka-pod-fundamentnuyu-plitu.html, http://masterabetona.ru/betonirovaniye/583-betonnaya-podgotovka

    Комментариев пока нет!

    Источники: http://semidelov.ru/mar/betonnaya-podgotovka-pod-fundament-trebovaniya-snip-i-ustrojstvo-/, http://idachi.ru/stroitelstvo-i-remont/fundament/betonnaya-podgotovka-pod-fundament.html, http://restart24.ru/fundament/betonnaja-podgotovka-pod-fundament-snip-2.html

    1pofundamentu.ru
