Траншея или котлован под ленточный фундамент
Первым этапом возведения здания выступает устройство фундамента. Различают несколько наиболее распространенных типов конструктивного элемента. Очевидные и весомые преимущества ленточного фундамента превратили этот вариант устройства основания в один из наиболее популярных. Важный вопрос, который необходимо решить перед началом строительства, нужна ли траншея или котлован под ленточный фундамент, так как от ответа зависит объем необходимых земляных работ по нулевому циклу и, в конечном итоге, надежность и прочность постройки.
Нулевой цикл, траншея и котлован – определение и особенности
Под нулевым циклом в строительстве понимаются работы, которые выполняются ниже нулевой отметки. Она обозначается на чертежах как 0.000 и представляет собой уровень чистового пола первого этажа возводимого здания. Важно понимать, что речь идет именно о первом, а не о подвальном этаже.
В практическом строительстве к нулевому циклу, как правило, относятся земляные и фундаментные работы, включая:
- рытье траншеи или котлована;
- устройство основания из песка и, при необходимости, подбетонки;
- монтаж (при сборном варианте конструкции) или заливка (при монолитном) фундаментов стен подвала или технического подполья;
- монтаж или заливка перекрытия подвала;
- выполнение сопутствующих работ по гидроизоляции фундаментных конструкций;
- работы по организации водоотвода;
- прокладка инженерных сетей, располагающихся под поверхность земли;
- обратная засыпка грунта.

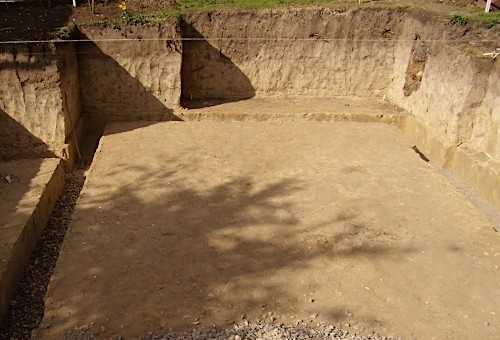

Работы по устройству ленточного фундамента начинаются с рытья котлована или траншеи. Под котлованом понимается сплошная выемка грунта по всей площади здания на глубину, определенную данными проектной документации. В большинстве случаев ширина и длина котлована намного превосходят его глубину.

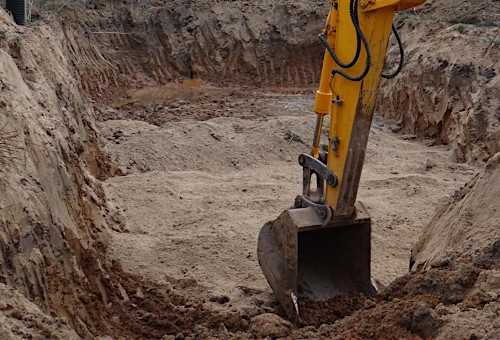

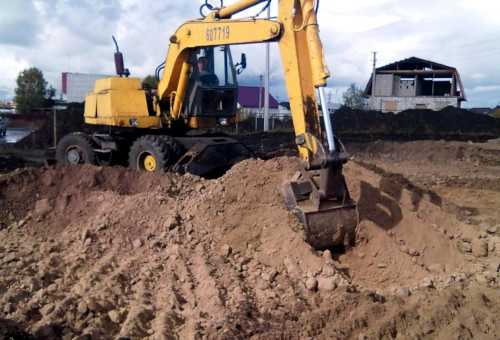

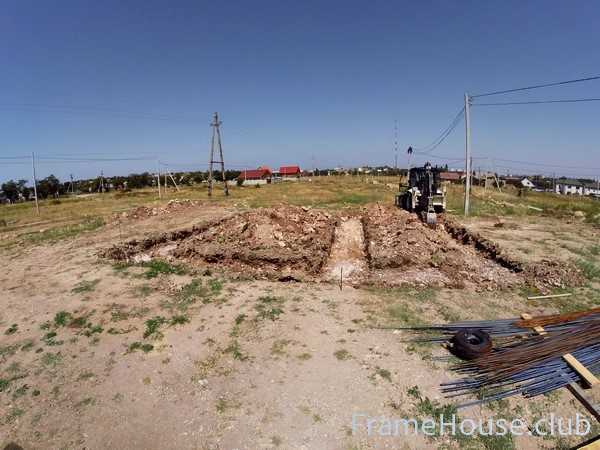

Рытье траншеи под ленточный фундамент экскаватором

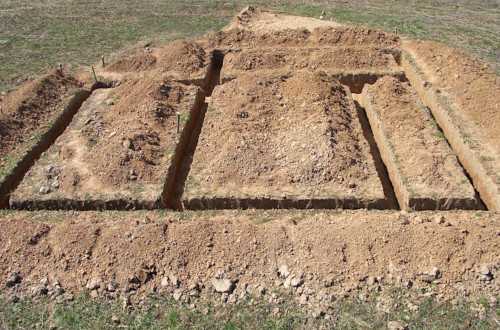

Траншея – это выемка в грунте, выполненная в форме рва. Обычно она устраивается по периметру, а также под несущими стенами возводимой постройки. Главное отличие траншеи от котлована – ее глубина, как правило, равна или даже больше ширины.
Для того, чтобы понять, в каких случаях для устройства ленточного фундамента необходимо выкопать котлован, а в каких – ров, требуется выяснить его конструктивные особенности и область применения.
Ленточный фундамент – особенности устройства и область применения
Ленточный фундамент представляет собой монолитную или сборную конструкцию в виде балок, которые сооружаются под несущими стенами возводимой постройки. Его главное назначение – воспринимать нагрузку от здания и передавать ее грунту.
Область применения ленточных фундаментов чрезвычайно широка: они активно используются в малоэтажном (до 3-х этажей) жилом строительстве, а также при возведении общественных и некоторых промышленных зданий. Главным преимуществом ленточного фундамента выступает доступная стоимость выполнения работ при достаточно высоких эксплуатационных и несущих характеристиках получаемой конструкции. При этом низкая цена подразумевает как небольшой расход материалов, так и малые трудозатраты, необходимые для выполнения работ.
Несмотря на то, что существует два вида ленточных фундаментов, а именно, мелкозаглубленный и глубокозаглубленный, подобное деление весьма условно. На практике необходимая глубина расположения фундамента определяется, исходя из параметров возводимой постройки и характеристики грунтов. Очевидно, что от этого параметра зависит и объем земляных работ по рытью котлована или траншеи.
Ленточный фундамент
Для правильного определения глубины расположения фундамента требуется выполнение достаточно сложных расчетов с учетом большого количества факторов, поэтому наиболее целесообразно доверить вычисления специалистам-проектировщикам. При выполнении строительстве рекомендуется ни коем случае не отклоняться от проектных данных, так как это может привести к крайне неблагоприятным последствиям.
Когда целесообразно рыть траншею
Классическим вариантом выполнения земляных работ для последующего устройства ленточного фундамента выступает рытье траншеи. Это объясняется, главным образом, финансовыми соображениями, так как в подобной ситуации объем необходимых земляных работ минимальный. Кроме того, практически всегда существует возможность привлечения необходимой техники, что заметно ускоряет ход выполнения работ.
Именно траншея роется в большинстве случаев при возведении небольших зданий в виде одноэтажных коттеджей, бань или хозяйственных построек. В этом случае требуемый объем земляных работ вполне может быть выполнен вручную, что позволит в очередной раз сэкономить. Минимальная глубина расположения фундамента составляет 30-40 см для южных регионов страны и 50-70 см для средней полосы и севера России. Эта величина зависит не столько от параметров постройки, сколько от глубины промерзания грунта, то есть климатических особенностей региона строительства.
Минимальная толщина монолитной или сборной ленты фундамента составляет 40 см, а максимальная величина параметра зависит от предполагаемой нагрузки от здания и свойств грунтов, расположенных на строительной площадке. На практике при возведении небольших одноэтажных построек применяется лента фундамента, ширина которой менее 40 см, но подобное несоблюдение требований строительных норм сложно назвать целесообразным и оправданным.
Последовательность работ
Земляные работы, которые являются подготовительными при устройстве ленточного фундамента, производятся в такой последовательности:- выравнивание поверхности земельного участка, предназначенного под строительство;
- снятие растительного слоя (почвы) по всей площади возводимого здания;
- нанесение разметки, предполагающей определение положения постройки и ее несущих стен;
- рытье траншеи ручным или механизированным методом.
Требуемая глубина определяется данными проектной документации. При отсутствии проекта необходимая информация может быть получена от соседей, уже закончивших строительство. Смежные земельные участка, как привило, обладают схожими свойствами и характеристиками грунтов.
Ширина траншеи определяется, исходя из ширины ленты фундамента с добавлением 50-60 см для устройства опалубки при монолитном варианте или необходимого пространства для монтажа кирпича или блоков при сборной конструкции основания.

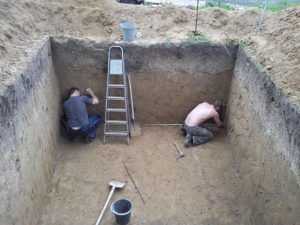

Когда лучше подойдет котлован
Устройство котлована в качестве подготовительных земляных работ перед сооружением ленточного фундамента производится реже, чем рытье траншеи. Это объясняется более серьезным объемом выполняемых работ, которые произвести без привлечения техники и механизмов достаточно сложно.
Однако, существует ряд ситуаций, когда устройство котлована оправданно:
- владелец здания планирует устройство и эксплуатацию подвала. Это наиболее часто встречающаяся ситуация, когда для ленточного фундамента выполняется рытье не траншеи, а котлована. Очевидно, что подобные работы проще и быстрее выполнить до появления каких-либо конструкций на объекте, поэтому используемая техника сразу занимается откапыванием котлована по всему плану постройки. Его глубина определяется проектной документацией и зависит от характеристики почвы и параметров строящегося здания;
- земляные работы проводятся в условиях сильного насыщения грунтов водой. Грубо говоря, нередко приходится заниматься строительством весной, когда сходит снег, или осенью с частыми дождями. В подобной ситуации достаточно сложно выкопать траншею, а затем сохранить ее геометрические размеры, необходимые для устройства опалубки и последующей приемки бетона. Опытные строители-практики прекрасно понимают, что в этом случае намного проще, быстрее и, в конечном счете, даже дешевле выкопать с применением необходимой техники не траншею, а котлован, осуществляя в нем работы по устройству ленточного фундамента;
- проект здания предусматривает цокольный этаж, достаточно серьезно заглубленный в землю. В этом случае не всегда нецелесообразно сначала рыть котлован под отметки цокольного этажа, а потом выполнять траншею под ленточный фундамент. На практике чаще просто выкапывается котлован под единую отметку, а уже в нем выполняются работы по монтажу или заливке фундаментов;
- характеристики и свойства грунта не соответствуют требованиям, предъявляемым для возведения здания. В некоторых случаях собственник постройки принимает решение улучшить свойства грунтов земельного участка, для чего выполняется подсыпка серьезных объемов песка. Она обычно производится в котлован. Очевидно, что в подобной ситуации целесообразно объединить работы по выемке грунта для фундаментов и подготовке площадки под засыпку песка в одну, что позволить заметно снизить необходимые расходы.
Перечень и последовательность работ по выкапыванию котлована практически не отличается от тех, что выполняются при рытье траншеи. По сути, отличие состоит только в объеме необходимой выемки грунта.
framehouse.club
Котлован под фундамент: ленточный, плитный, столбчатый
Котлован под фундамент определяет надежность строения. От правильности проведения предварительных работ зависит все строительство. Именно поэтому к расчету и рытью подходят ответственно, со знанием дела. Все работы легко произвести своими руками, но при этом следует учитывать требования нормативных документов.
Время для проведения работ
Рытье котлована предусматривает выборку большого объема грунта на достаточно большую глубину. Зимой копать промерзшую землю достаточно сложно, даже с использованием техники. Большие проблемы возникают при сильном увлажнении, что характерно при таянии снега весной. Не рекомендуется вести работы в периоды, когда отмечаются значительные перепады температур между ночью и днем, разными днями.
Для земляных работ наиболее подходит сезон, когда стабилизируются погодные условия, паводковые воды не мешают. Оптимальный период — лето, а также осенние месяцы, до наступления заморозков и осенней распутицы. В это время рытье стоит дешевле, а вывоз излишек грунта проще.
Расчет длины, ширины, глубины, выбор формы котлована
Котлован проектируется с учетом выбранного и рассчитанного конкретного фундамента для сооружения. Учитываются следующие условия: тип основания, глубина расположения грунтовых вод, промерзания почвы, тип грунта, габариты, вес сооружения. Земляные работы начинаются только после проведения геологических изысканий и анализа климатических условий местности. Рытье осуществляется с учетом норм СНиП 3.02.01.
Форма котлована зависит от типа фундамента. Основные разновидности:
- одна большая, прямоугольная яма для монолитного, плитного основания;
- траншея под ленточный фундамент;
- отдельные, квадратные или круглые ямы при возведении столбчатого;
- скважины для свай.
Глубина выбирается с учетом нескольких факторов:
- Промерзание почвы. Дно котлована опускается ниже его уровня на 25-40 см.
- Расположение грунтовых вод. Они лимитируют максимальную глубину котлована, т.к. его дно располагается на 40-50 см выше уровня залегания водного пласта.
- Тип грунта. Для песчаника или гравелистой структуры — от 1,1 м, супесчаников — от 1,3 м, глинистых почв и суглинков — от 1,4 м, для плотного грунта — от 1,8 м.
Указанные правила устанавливаются для типового, заглубленного фундамента. При возведении мелкозаглубленного основания глубина выбирается в пределах 0,4-0,7 м независимо от приведенных выше факторов.
Площадь зависит от несущих способностей грунта и габаритов самого строения. В расчете площади основания учитывается полная нагрузка (полный вес сооружения во время эксплуатации с учетом внутреннего обустройства, а также ветровой и осадочной нагрузки) и допустимое удельное давление на грунт. Размеры котлована выбираются так, чтобы его дно превышало длину и ширину строения на 40-60 см, что позволяет устанавливать опалубку и укрепление стенок.
Стенки котлована не должны осыпаться, создавая риск для строителей. Могут потребоваться работы по формированию откосов или ступенек, установке противоосыпного крепления. По форме стенки могут быть вертикальными, наклонными и ступенчатыми. Уклон помогает предотвратить их осыпание. С учетом параметров почвы он выбирается в таких пределах: песчаники — до 45°, супеси — 25-40 °, глины и плотные грунты — 0-20°.
Для планирования земляных работ важно заранее рассчитать объем выемки грунта (V) и обратной засыпки (Vз). Используется формула V = H / 6 (ab + cd + (a + c) (b+d), где: Н — глубина, а, b — ширина и длина дна, с, d — ширина и длина котлована на поверхности. Объем обратной засыпки определяется, как Vз = V — Vб, где Vб — объем бетонной заливки фундамента.
Порядок работ над котлованом для ленточного основания
При возведении фундамента ленточного типа роются траншеи по периметру сооружения и в местах строительства внутренних стен (перегородок). Глубина выбирается по общим правилам. Ширина траншеи превышает ширину ленты минимум на 30 см, при этом максимальная ширина не нормируется. Ее надо выбирать с учетом технологии монтажа опалубки под фундамент. Минимальная ширина бетонной ленты составляет 40 см, а значит, траншея не может быть меньше 70-80 см.
Порядок рытья траншеи:
- Подготовительные работы. Они включают очистку площадки от мусора и растительности. Затем, снимается плодородный слой почвы на глубину 20-30 см. При необходимости обеспечивается дренаж и осушение рабочего участка с отводом воды с поверхности грунта.
- Разметка фундамента. Вначале забиваются угловые колья по периметру строения, а также в местах стыка внутренних стен. Отмечается нужная ширина траншеи, натягиваются 2 параллельных шнура, отмечающих минимальные границы котлована.
- Рытье начинается с самого высокого угла. Заглубление осуществляется постепенно, равномерно по всей площади. Контроль глубины производится с помощью вех, которые устанавливаются на углах, формируя профиль котлована.
- По мере заглубления траншей производится укрепление стенок. При глубине более 70 см устанавливаются боковые щиты с распорками. Их в последующем используют для монтажа опалубки.
Рытье траншей может осуществляться вручную с помощью лопат, лома, кирки. Отсутствие ограничения по максимальной ширине траншеи позволяет использовать экскаватор. Для разметки используется рулетка и металлическая линейка. В качестве контролирующих инструментов потребуется строительный уровень и отвес.
Для плитной конструкции
Котлован под фундамент в виде монолитной бетонной плиты роется по определенным правилам. По сути, это прямоугольная яма. При мелкозаглубленном варианте (глубина до 40 см) ее размеры соответствуют размерам строения, а стенки делаются вертикальными.
Для заглубленного фундамента применяется ступенчатая технология проведения работ. Грунт снимается слоями толщиной 50 см. Используется правило: каждый последующий слой вынимается с образованием ступеньки, шириной 25 см. Для примера можно привести порядок рытья котлована глубиной 1 м:
- На поверхности размечается прямоугольник, размеры которого на 50 см превышают размеры строения (по 25 см на каждую сторону).
- По разметке вынимается грунт на глубину 0,5 м. Формируются вертикальные стенки.
- На дне размечается следующий прямоугольник с отступом от стенок на 25 см.
- Вынимается грунт по новой разметке на глубину 50 см.
Аналогично осуществляется рытье более глубоких котлованов. Их размеры на поверхности определяются по простой формуле L = l + 25H/50, где L — длина или ширина, l — длина или ширина сооружения, H — глубина котлована (в см).
Выемка грунта производится от центра, площадка выравнивается после выемки каждого слоя почвы. Устройство котлованов большого размера обеспечивается только с помощью экскаватора. Выравнивание поверхности осуществляется вручную с помощью лопаты. Контроль глубины проводится вехами, а качество выравнивания — строительным уровнем.
Для столбчатого основания
Фундамент столбчатого типа включает опоры в форме углубленных в землю столбов, которые соединены между собой ростверком (элемент для равномерного распределения нагрузки на столбы) по всему периметру сооружения. С учетом специфической конструкции рытье котлована столбчатого основания осуществляется в таком порядке:
- Подготовительные работы — очистка, выравнивание участка, снятие плодородного слоя.
- Разметка. По периметру всего сооружения размечается траншея и места возведения опорных столбов. Они устанавливаются обязательно по углам, а также в местах стыка внутренних и несущих стен, а также по периметру сооружения с шагом 1,6-2,2 м.
- Рытье траншеи для ростверка глубиной 30-40 см по всей площади строения. Ширина — 80-100 см.
- В размеченных местах роются квадратные ямы с размером стороны 50-70 см для возведения столбчатых опор. Глубина определяется по общим правилам для заглубленного фундамента.
- Закрепление стенок ям при необходимости с помощью деревянных щитов.
Работы по устройству котлована под столбчатый фундамент чаще производятся вручную с помощью лопаты, а при тяжелом грунте — с использованием лома и кирки.
Общие рекомендации по проведению работ
При устройстве любого котлована существуют общие правила проведения подобных работ. Они включают такие обязательные этапы:
- Исследования и анализ. Без получения достоверных данных по составу грунта, его подвижности, пучинистости, уровню грунтовых вод и промерзания или паводковой обстановке рыть котлован и возводить заглубленный фундамент очень опасно. На первом этапе необходимо проведение геолого-изыскательских мероприятий, анализа климатических наблюдений, оценки сейсмической обстановки.
- Проведение расчетов, разработка проекта. На этой стадии нужно выбрать тип конструкции и параметры фундамента.
- Подготовительный этап. От него во многом зависит качество всего строительства. Площадка должна быть тщательно выравнена с использованием нивелира. Растительность необходимо полностью удалить, а корни деревьев выкорчевать. Снятие плодородного слоя производится на глубину до 30 см.
- Рытье котлована. Прежде всего, исходя из финансовых и физических возможностей, определяется способ проведения работ. Конечно механизация процесса облегчает труд и ускоряет строительство, но она требует значительных затрат, а также организации подъездных путей. Важно особое внимание уделить технике безопасности. При значительной глубине обрушение стенок может привести к травмам, поэтому их укрепление становится необходимым этапом.
- Избавление от лишнего грунта. Объем обратной засыпки легко оценить уже на стадии проектирования. Весь остальной грунт нужно куда-то утилизировать. Обычно приходится его вывозить, для чего следует заранее проработать подъезд и маршрут специальной техники.
С учетом всех этапов подготовки котлована следует реально оценить свои силы. Если нет возможности все сделать своими руками, то можно нанять специализированную организацию. Примерная стоимость земельных работ составляет 550-600 руб/м³. Следует также приплюсовать затраты на вывоз земли — в среднем 200-300 руб/м³.
Рытье котлована под фундамент только кажется простым мероприятием. Этот этап строительства требует внимательного подхода, анализа условий и проведения необходимых расчетов. Только правильное осуществление работ с учетом действующих норм и правил обеспечит возведение надежного основания для любого сооружения.
dvabrevna.ru
советы по устройству и размерам
Размер, который будет иметь котлован под фундамент, зависит непосредственно от выбранной технологии монтажа основания дома. На первый взгляд его устройство не представляет собой ничего сложного, но если разобраться в этом вопросе более серьёзно, именно он является так называемой базой для будущего строения.
Поэтому к планировке будущего котлована нужно отнестись с полным пониманием процесса выполнения работ.
Подготовительные работы
Перед тем как начинать делать траншею или яму под фундамент, нужно получить согласование от компетентных органов, коммуникации которых могут проходить через ваш земельный участок: газопровод, линии поземных электропередач, электросвязи, водопровод, канализация.
Кроме этого необходимо сделать ряд земляных работ:
- Определить тип грунта на участке. С помощью этого можно оптимально определить уровень глубины котлована или траншеи под фундамент.
- Проанализировать будущее здание для расчёта ширины ямы. При этом необходимо подсчитать все детали строения, начиная от самого фундамента и заканчивая коньком крыши.
- Выполнить расчёт глубины фундамента. Желательно доверить это вычисление специалистам.
- Анализ сезонного изменения почвы на данном участке местности и определить характер движения грунта.
Делать любые земляные работы рекомендуется только после ознакомления с регулирующими данные действия требованиями, регламентированными СНиП 3.02.01-87 и отредактированным сводом правил 45.13330.2012, конкретизирующим процесс выполнения работ и основные требования.
Размеры котлована
Если с формой котлована всё предельно ясно: для ленточного нужно рыть траншею, для плитного — котлован, то с размерами дело обстоит гораздо серьёзнее.
Неправильное определение величин может привести к промерзанию фундамента или наполнению пространства под полом подземными водами.
Глубина
fundamentaya.ru
Глубина траншеи под мелкозаглубленный ленточный фундамент
Возведение основания для будущего дома начинается с подготовительных работ. Поэтому качественно и точно выполненные земляные работы могут гарантировать будущую беспроблемную установку опалубки и заливку монолитной ленты. Траншея под фундамент роется только после того, как проведен расчет будущей ленты. Глубина и ширина ее должны соответствовать расчетным данным.
В нашем случае расчет был проведен довольно быстро. В вычислениях мы использовались подсказки из пособия В. С. Сажина. Детали расчета опустим, с ними можно ознакомиться в специальной подробной статье. Напомню лишь, что наш проект – дом, возводимый по каркасной технологии «платформа». А для такой конструкции требования к основанию не имеют жестких условий, как, например, для дома из пеногазосиликатных блоков. Поэтому, принимая во внимание условия местности, на площади застройки, для будущего строения была выбрана мелкозаглубленная лента с рекомендованной глубиной заложения 0,3 м и песчаной подушкой 0,2 м. Так как уровень земли на месте будущей застройки имел небольшой уклон, то глубина траншеи под фундамент в самом низком месте получалась 0,5 метра.

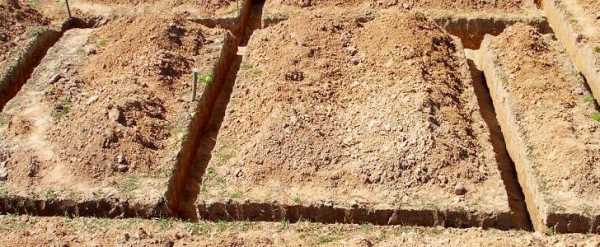

Траншея под ленточный фундамент
Траншея под ленточный фундамент
Разметка

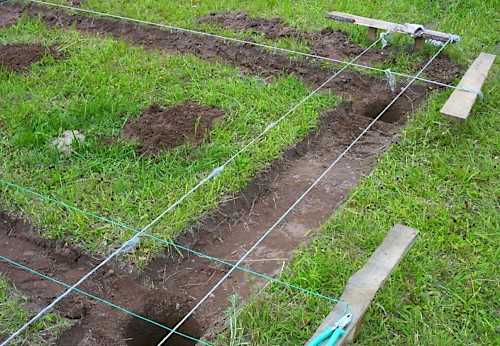

Разметка – первый и самый важный этап подготовительных работ, оттого к этому процессу нужно подходить со всей ответственностью и скрупулезностью. Процесс начинается с установки деревянных рамок-опор, называемых обносными брусьями или просто «обносками». У меня для этой цели были припасены короткие обрезки арматуры, которые остались разметочных работ для деревянного навеса, и капроновый шпагат. Этого должно было хватить, поэтому обошлись тем, что было в наличии. Рекомендуемые на тематических форумах лазерные нивелиры, которые «нужны для разметки как воздух», нам не понадобились вовсе. Возможные причины тому – отсутствие необходимости вымерять большое количество углов и рельеф местности, из особенностей имевший лишь уклон. Сам процесс разметки территории занял считанные часы.
Проще всего начинать работы, привязываясь к ближайшим постройкам. В нашем случае ориентиром стал старый дом.
Сверяясь с проектным планом посадки нового дома на участке, мы определили один угол, ближайший к красной линии, и уже от него натянули шпагат по всем внутренним и внешним стенкам будущего основания. Углы 90 градусов определялись правилом «Золотого треугольника»*. Последним и крайне необходимым этапом разметки явилась проверка диагоналей. У нас разница составила всего 1,5 сантиметра. Подробнее о правилах разметки можно почитать в этой статье.
Инструмент
Вариантов инструмента для земельных работ такого рода всего два: экскаватор или лопата. И с тем, каким образом будет проходить копка траншеи: будет ли задействоваться спецтехника или копать предполагается вручную, нужно определиться еще до начала разметочных работ. Важно это, потому как «обноски», арматурные стрежни или колышки, размещаются за пределами зоны земляных работ.
Глубина траншеи под фундамент
По расчетам, как было сказано выше, траншея под фундамент получалась глубиной в полметра. Мы отказались от наемного труда и все выполняли самостоятельно. Итак, полная длина будущей ленты составляла 36 метров, ширина – 0 ,5 м, глубина – 0,5 м. Итого все количество земли для выемки составило 9 кубических метров из которых 5,4 куба плодородки. Из инструмента – штыковая и совковая лопаты, садовая тачка на 80 литров. В общей сложности работа по копке и растаскиванию земли по всему участку и отсыпке съезда отняли два полных рабочих дня.

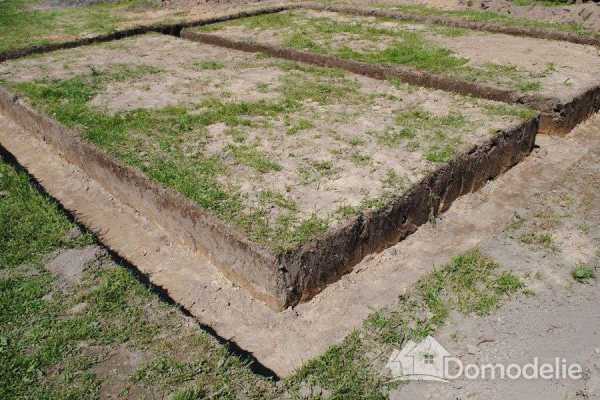

Траншея под фундамент
Кстати, как советуют специалисты, все земляные работы должны проводиться за один раз, чтобы больше к ним не возвращаться. Поэтому, кроме собственно копки траншеи, также провели и все коммуникации для организации водопровода и канализации.
Обустройство дна и стенок траншеи
По технике безопасности стены котлованов запрещено делать вертикальными. Откосы стенок закладывают на уровне 1/0,5 для влажных и сыпучих грунтов и 1/0,25 во всех остальных случаях. Однако в связи с тем, что глубина не была большой, а стенки далее должны были удерживать опалубку, этим правилом мы пренебрегли.

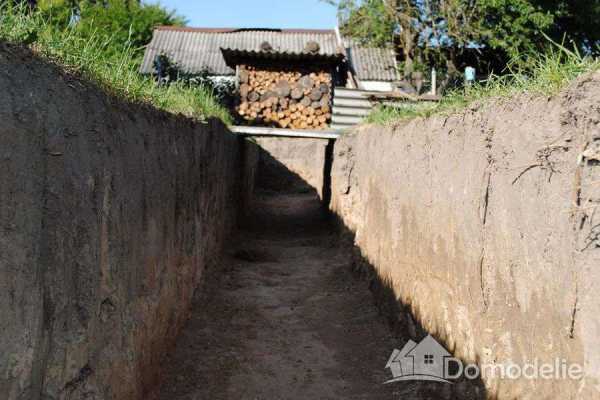

Траншея под ленточный фундамент
Дно по требуемому уровню подводили вручную, для этого использовали гидронивелир.
Правило формирования дна траншеи для фундамента: если в процессе рытья были допущены переборы, подсыпать получившиеся ямы тем же грунтом запрещается. Для исправления используют песок для подушки или песчано-гравийную смесь (ПГС).
Глубина траншеи под фундамент
В процессе всех земляных работ шпагат разметки не убирался, так как в последствии по нему устанавливалась опалубка. Траншея под ленточный фундамент вырыта, и пора переходить к организации песчаной подушки, о чем читайте далее.
Глубина траншеи под фундамент
*«Золотой» или так называемый «Египетский треугольник» представляет из себя… прямоугольный треугольник с катетами 3 и 4 и гипотенузой 5 метров. Принцип построения прямого угла заключается в следующем: два натянутых отрезка шпагата образуют угол, от точки пересечения на шпагатах отмечаем на одном 3, а на втором 4 метра. После замеряем расстояния между отметками и в случае необходимости передвигаем один шнур относительно точки пересечения с другим пока расстояние между отметками не станет равно 5 метрам. Таким образом, угол между натянутыми шнурами будет равен точно 90 градусам.
domodelie.ru
Траншея под ленточный фундамент своими руками
Перед тем, как приступить к копанию траншеи под ленточный фундамент, необходимо снять растительный слой почвы по всей площади будущего здания, захватив с учетом отмостки еще 1 метр по периметру. Обычно снимают 30 см. грунта, но если растительности на участке очень мало, можно уменьшить глубину. Растительный слой складывают в бурты там, где планируют сделать газоны или посадить деревья.
Следующий этап работ – копание котлована или траншеи. Если дом будет с подвалом по всей площади или с цокольным этажом, роют один большой котлован. В остальных случаях делается траншея под ленточный фундамент.
Глубина и ширина траншей и котлованов
В случае ленточных фундаментов траншею копают и под наружные, и под капитальные стены. Под капитальные стены траншею делают глубиной 0,5 м, под наружные – больше, чем глубина промерзания почвы в регионе строительства. Если ленточный фундамент будет монолитным, ширина траншеи равняется проектной ширине фундамента. В таком случае стенки траншеи выступают «опалубкой».
Котлован под здания с цокольным этажом копают на глубину, указанную в проекте дома, а по периметру углубляют траншеей до глубины промерзания земли. Если по проекту пол цокольного этажа расположен ниже глубины промерзания, можно обойтись без углубляющей траншеи по периметру.
Если кроме дома на участке планируются какие-либо другие постройки, желательно делать фундаменты под все планируемые строения сразу. Таким образом, котлованы и траншеи под фундаменты копают за один прием.
Специалисты советуют все земляные работы на участке выполнять за один раз. Другими словами, если на участке будут монтироваться коммуникации (канализация, водопровод, кабель и др.), то лучше траншеи под них копать вместе с котлованом для дома. Затем укладывают коммуникации, делают фундамент и к земляным работам больше не возвращаются.
Обустройство стенок и дна траншеи
В целях безопасности запрещается делать стены котлованов и траншей вертикальными. Стенки должны быть с откосами. На сыпучих и влажных грунтах откосы закладывают 1:0,5 или больше. В противном случае на период возведения фундамента нужно будет укреплять стенки деревянными щитами. Если грунт сухой, а фундамент будет строиться сразу после выкапывания котлована, откос может составлять 1:0,25.
После выкапывания котлованов нужно вручную подвести дно под требуемую отметку. Если при рытье траншеи или котлована были допущены переборы и появилась яма, эти места засыпают щебнем, который утрамбовывают в почву. Нельзя подсыпать ямы грунтом, чтобы довести дно до нужной отметки.
Обратная засыпка траншей и котлованов
Когда построен фундамент и проложены все коммуникации, делают обратную засыпку траншей и котлованов. Для этой цели используют грунт с выемки, утрамбовывая его послойно. В условиях сухих грунтов каждый слой перед утрамбовкой смачивают водой. Если на участке пришлось отводить грунтовые воды посредством дренажной системы, она должна функционировать вплоть до завершения обратной засыпки.
Засыпать траншеи с проложенными коммуникациями следует сначала песком, так, чтобы он поднимался от кабеля или трубы как минимум на 25 см. Поверх песка по всей длине укладывают тонкий слой кирпичного боя. И только после этого траншею засыпают грунтом. Данное правило очень важное, и нарушать его крайне не рекомендуется. Кирпичный бой является, своего рода, маркером. Если впоследствии возникнет необходимость что-нибудь копать на участке, он поможет не допустить повреждения проложенных коммуникаций.
bilta.net
Траншея для фундамента
Любое жилое или производственное здание строится на фундаменте. Разновидностей этого сооружения существует несколько.

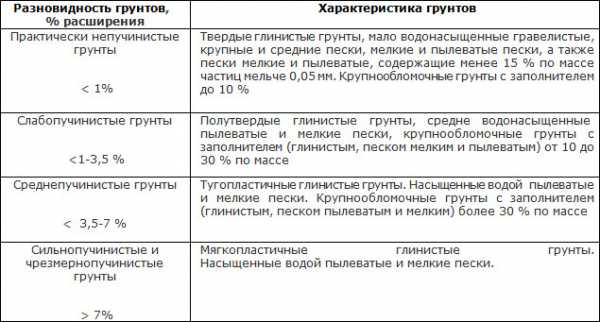

Таблица грунтов
Перед тем как будет вырыта траншея под фундамент, нужно проверить структуру грунта. Грунт песчаный и глинистый теряет свои несущие свойства при обводнении. Поступление воды из грунта в траншею для фундамента может превратить все работы по возведению фундамента в настоящее подводное бетонирование.
Для большинства оснований требуется вырыть котлован или выкопать траншею под фундамент.
РАЗМЕТКА ТРАНШЕИ
При разметке траншеи под фундамент нужно соблюдать некоторые правила: траншея должна располагаться от границ соседних участков на расстоянии не менее 3 м. От фронтальной границы участка ее должны отделять 5 м. Разметку можно делать по точным размерам стенок фундамента. Но чаще траншея делается на 10 см больше по ширине. Делается это для удобства выполнения земельных работ.
Схема разметки траншеи под фундамент
Сначала размечается периметр, вбиваются по углам колышки из кусков арматуры, между ними натягивается леска. Обязательно проверяются углы. Для этого рулеткой измеряются диагонали. Если их размеры совпадают, то углы равны 90°. Если не совпадают – придется их подкорректировать перестановкой колышков. После установки точных углов можно размечать границы стенок будущего фундамента.
При планировании траншеи для фундамента нужно определить место расположения дренажного колодца. Он должен находиться в самой низкой точке периметра фундамента. В него должна стекать вся вода из любой точки котлована. Остается найти самую низкую точку периметра с внешней стороны разметки. Сделать это можно при помощи водяного уровня.
На местности фундамент размечается с помощью бечевки с колышками. Вместо бечевки лучше использовать леску. Она не провисает и не вытягивается при любой температуре воздуха. По разметке выкапывается котлован. Глубина его должна быть одинаковая по всей протяженности. Дно траншеи для фундамента делается с небольшим уклоном в сторону дренажного колодца.
СООРУЖЕНИЕ ТРАНШЕИ
Как вырыть траншею правильно? Работы по рытью траншеи для фундамента могут оказать определенное воздействие на несущие способности не только грунта на вашем, но и на соседних участках. Это нужно учитывать, чтобы не испортить навсегда соседские отношения и не выплачивать им компенсации за ущерб, нанесенный вашими действиями. Необходимо сделать качественный дренаж для отвода влаги. Можно устроить в 1,5 м от края котлована водопроводящие канавы.
Схема рытья траншеи экскаватором.
Как копать траншею под любой фундамент? Начинают копку со снятия верхнего плодородного слоя со всей растительностью с захватом дополнительного метра для оборудования отмостки. Плодородный слой снимается на глубину около 30 см. Пласты его можно отдельно складировать на участке, где планируется посадка живых насаждений. Вынутый из траншеи грунт имеет свойство увеличиваться в объеме. Его необходимо каким-либо образом утилизировать. Часть можно использовать на засыпку низких мест участка, часть уйдет на засыпку фундамента и на другие нужды, остальное нужно вывозить.
При ручном рытье следует как можно аккуратнее снимать со дна слои грунта. Нельзя нарушать плотность пластов слежавшегося грунта. Упавший со стенок грунт нужно обязательно убрать со дна. Рыхлый грунт на дне траншеи обладает вдвое меньшей плотностью по сравнению со слежавшимися его слоями.
В плотных грунтах, которые не осыпаются, можно выкопать траншею под фундамент по размерам фундамента. Здесь грунт будет служить естественной опалубкой при заливке бетона. Вертикальные стенки нужно тщательно выровнять и укрыть полиэтиленовой пленкой или гидроизоляционным материалом. Она предохранит сооружение от проникновения подземных вод к его поверхности.
В рыхлых грунтах, которые могут осыпаться, стенки траншеи роются под некоторым углом, либо укрепляются щитами из дерева или фанеры. Извлеченный грунт следует разместить на расстоянии от 0,5 м от края выемки. Ни в коем случае нельзя допускать самопроизвольного обрушения стенок.

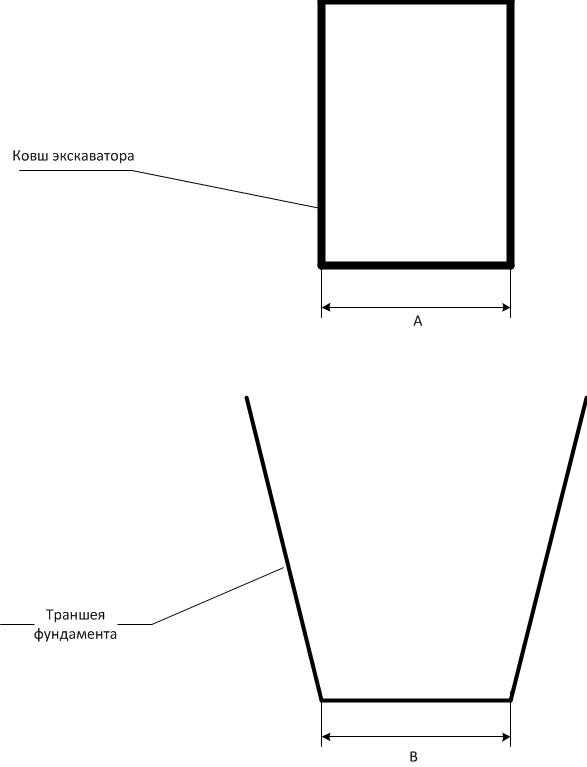

Схема размеров траншеи
При рытье траншеи может произойти прорезание водоносных слоев грунта. Это приведет к изменению движения грунтовых вод. Из-за этого может произойти подъем или усадка грунта. Все эти подвижки скажутся на состоянии фундамента.
Если прорезан водоупорный слой, траншею нужно расширить. Делается это так: по уровню этого слоя делается расширяющий уступ с таким расчетом, чтобы суметь по периметру отрыть водоотводящую канаву. Число таких уступов для скальных грунтов не должно быть более 3, для прочих видов грунта – 5 шт. Отношение высоты такого уступа к ширине должно быть не меньше 1:2 в глинистом грунте, 1:3 – в песчаном.
Копать траншею под фундамент нужно с периодическим контролем его глубины. Дно должно быть ровным, чтобы не подсыпать потом песок для выравнивания. Он может дать усадку, в результате фундамент может наклониться или просесть.
Необходимо обеспечить стенкам котлована строгую вертикальность. Наклонные стенки могут привести к тому, что грунт вокруг фундамента при замерзании будет расширяться и деформировать фундамент. Причиной промерзания грунта является вода, которая на морозе увеличивается в объеме. При весеннем оттаивании грунта в нем образуются полости, которые снова заполняются водой. С каждым разом объем воды увеличивается. В итоге все это приводит к разрушению фундамента.

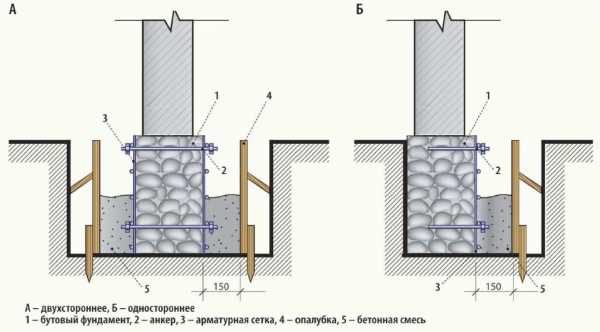

Схема усиления фундамента
На дно траншеи укладывается слой геотекстиля. Он постепенно заиливается и перестает пропускать влагу к фундаменту. На слой геотекстиля насыпается и трамбуется песчано-гравийная подушка толщиной 10-15 см. Вода из дренажного колодца периодически должна выкачиваться.
Песчаная подушка на дне призвана уменьшить нагрузку на весь фундамент во время весеннего вспучивания грунта. Верхняя часть подушки выравнивается с применением уровня. Песок равномерно засыпается в траншею и трамбуется. Во время проведения этой процедуры его следует смачивать водой. Для ускорения работы рекомендуется в нижней части траншеи натянуть леску, которая будет служить ориентиром для укладки песчаной подушки. Не придется мерить глубину насыпки каждый раз. После укладки подушки монтируется опалубка и заливается фундамент.
НЕКОТОРЫЕ ПРАВИЛА РЫТЬЯ ТРАНШЕИ
Работы должны происходить с выполнением некоторых правил:
ширина траншеи для ленточного фундамента включает в себя ширину бетонной или кирпичной ленты с учетом размеров опалубки, толщины изоляционного слоя, крепежа. К полученной цифре нужно добавить 20 см с каждой стороны траншеи;
при работе экскаватора ширина траншеи не может быть менее, чем ширина режущей кромки ковша. К ней прибавляются 10-15 см. Это и будет являться шириной траншеи;
если предполагается передвижение людей рядом с фундаментом по дну траншеи, ее ширина увеличивается на 50-60 см. Такое может случиться при необходимости обустройства гидроизоляции стенок фундамента. Допуск рабочих в котлован глубиной более 130 см возможен только после проверки откосов или крепления стен.
НЕСКОЛЬКО ПОЛЕЗНЫХ СОВЕТОВ
При выполнении земельных работ необходимо учитывать глубину промерзания грунта в данной местности. Дно котлована в идеале располагают ниже границы промерзания. Это предохранит основу дома от деформации и от появления трещин. Песчано-гравийная подушка помогает сохранить его в нормальном состоянии. Щебень играет роль дренажа, песок предотвращает неравномерную усадку.
Земляные работы по рытью котлована состоят из следующих этапов: разработка грунта, его перемещение, уплотнение и последующая укладка.
Разработка грунта – это все работы, которые проводятся на поверхности земли. От качества их выполнения зависит устойчивость дома. По трудоемкости работы по подготовке траншеи составляют 15-20% от всех трудозатрат на постройку дома.
При выемке грунта нужно учесть, что рекомендуемая глубина траншеи должна составлять:
- в песчаном и гравийном грунте – до 1 м;
- в супесчаных грунтах – до 1,25 м;
- в суглинках и глинистых грунтах – до 1,5 м;
- в особо плотных грунтах – до 2 м.
Нужно обязательно соблюдать меры безопасности: при незакрепленных стенках траншеи основание должно возводиться сразу после выемки грунта. Иначе есть риск обвала стенок траншеи.
Правильное обустроенная траншея обеспечивает качественное сооружение фундамента. Качественно смонтированная основа, в свою очередь, является залогом долголетия и прочности всего строения. Поэтому отнестись к выполнению этих важных этапов стройки следует с должным вниманием.
stroy-bloks.ru
|
Перед началом работ по рытью траншей под мелкозаглубленный ленточный фундамент оцените близость строительной площадки к окружающим постройкам (как своим, так и к соседским). Предупредите соседей о готовящихся земельных работах и попросите их наблюдать за стабильностью грунта и элементов конструкции их домов. Производимые вами работы по рытью траншеи могут оказать воздействие на стабильность и несущие способности грунта под соседними домами. Скорее всего, для вас будет дешевле остановить рытье траншеи и задуматься о способах укрепления грунтов или о выборе другого типа фундамента, если производимые вами работы начнут вызывать деформации оснований соседских домов. В противном случае, кроме навсегда испорченных отношений с соседями, можно испортить и свое финансовое благополучие, выплачивая компенсации за причиненный вами ущерб. Хороший дренаж и водоотведение – это важные условия сохранения стабильности грунтов при рытье траншеи под фундамент. На плохо дренированных грунтах при потенциальной угрозе подтопления траншеи поверхностными водами (осадки), вокруг траншеи должен быть насыпан и трамбован водоотводящий уклон (банкет) из грунта. Этот банкет у траншеи с уклоном поверхности 0,02-0,04 (спуск 2-4 см на метр протяженности уклона) может послужить в дальнейшем для создания требуемого уклона грунта, отводящего поверхностные воды от фундамента здания (уклон до 0,05). Если уклона для защиты траншеи фундамента от поверхностных вод недостаточно, то вокруг траншеи под фундамент можно создать вал сплошным контуром и прорыть водоотводящие канавы на расстоянии не менее 1,5 метра от края траншеи или заложить кольцевой дренаж. Уложенные дренажные трубы сбоку и сверху на высоту не менее 150 мм должны засыпаться дренирующим материалом (щебнем или крупнозернистым песком) с содержанием частиц размером менее 4 мм не более 10 % по массе. Толщина этого слоя под подошвой фундамента должна быть не менее 125 мм, а в плане слой должен выступать на 300 мм за наружные грани мелкозаглубленного ленточного фундамента. На увлажненных строительных площадках, где часть материала дренажного слоя втапливается в грунт, следует увеличивать толщину этого слоя с таким расчетом, чтобы толщина незагрязненного грунтом основания слоя составила не менее 125 мм (пункт 5.7.4 СП 31-105-2002). Целесообразно выстилать выработку в грунте под дренаж и дренирующую засыпку геотекстилем, чтобы предупреждать заиливание дренажа. Если траншея прорезает водоупорный слой, то траншею требуется расширить по уровню водоупорного слоя так, чтобы по периметру можно было отрыть канаву для отвода поступающей воды (пункт 2.16 СНиП 3.02.01-87). Для траншей число уступов в стенах в скальных грунтах не должно превышать трех, в прочих грунтах — пяти. Отношение высоты уступа к его ширине устанавливается проектом, но должно быть не менее 1:2 — в глинистых грунтах и 1:3 — в песчаных грунтах (пункт 3.18 СНиП 3.02.01-87). Схема №1. Схема профиля траншеи под мелкозаглубленный ленточный фундамент. |

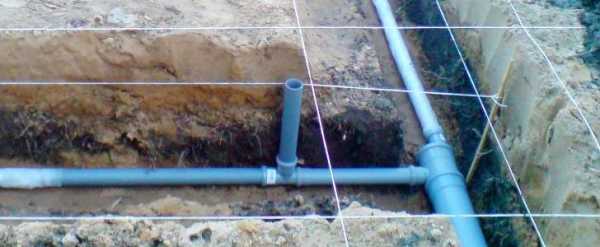

Глубина и ширина траншеи. При устройстве бетонной подошвы, траншея отрывается минимум на ширину бетонной подошвы фундамента. Если планируется закладка дренажных труб на уровне подошвы фундамента, то ширину траншеи рекомендуется увеличить как минимум на диаметр дренажной трубы + двойной отступ по 15 см (30 см). Таблица №26. Выбор крутизны откосов траншеи для мелкозаглубленного ленточного фундамента.*
*Таблица адаптирована с упрощением по таблице №4 СНиП III-4-80 Техника безопасности в строительстве. |
Допустимые отклонения утрамбованной поверхности песчаной подушки от горизонта составляет — 15 мм (ТР 94.03.1-99) Восстановление переборов и недоборов глубины выработки траншей |
|
dom.dacha-dom.ru
