Плюсы:

• Высокая степень тепло- и шумоизоляции.
• Возможность прокладки через пустоты различных видов коммуникаций (охранной, вентиляционной, энергетической).
• Невысокая цена, низкая стоимость монтажных работ.
• Небольшая масса, обеспечивающая снижение нагрузки на фундамент и несущие перегородки строения.
• Применение предварительно-напряженной арматуры увеличивает прочность конструкции.
• Высокая скорость монтажа.

Ребристые плиты

Представляют собой цельные плиты перекрытия, имеющие продольные элементы, выполняющие роль балок и работающих на изгиб. При больших нагрузках могут быть добавлены поперечные ребра. Такие изделия способны обеспечить необходимую прочность конструкции и при этом уменьшить толщину перекрытия, сэкономив бетонный компонент. Выпускаются с плоской верхней поверхностью с отверстиями или без них, а также плиты-оболочки со сводчатым покрытием.

Данный вид применяется при возведении сооружений промышленного назначения. При этом подгоняют ребристые плиты перекрытия под любые размеры. В жилых помещениях используются достаточно редко, так как наличие ребер ограничивает возможность проведения работ по обшивке нижней поверхности.

Стандартные размеры плит

Монолитные изделия могут иметь длину от 2 до 7,2 м, ширину до 3 м. Размеры многопустотных плит: длина до 12 м, ширина — от 1,0 до 2,5 м. Длина ребристых достигает 8,8 м, ширина — 1,5 м, а высота — 400 мм.

При согласовании с заказчиком могут быть изготовлены плиты, имеющие необходимые размеры. Но следует договариваться об этом заранее, так как не каждый производитель предлагает широкий ассортимент продукции этого вида. Следует учесть, что увеличение габаритов изделия при производстве приведет к повышению цены изготовленной продукции.

Стандартная толщина плиты перекрытия пустотного типа составляет 220 мм. Но могут применяться изделия, имеющие большее значение этого параметра. Размеры пустот составляют 114-203 мм.

Стоимость железобетонных изделий

Ниже в таблице приведены средние данные о цене плит перекрытия разного типа.

hardstones.ru

Ширина бетонных плит. Сколько весит плита перекрытия

В строительной индустрии бетонные изделия составляют большую часть используемых материалов, особенно это касается многоэтажного строительства. Одним из самых часто применяемых, является плита перекрытия пустотная. Она представляет собой железобетонный прямоугольник, который имеет пустоты в виде полых труб, очень удобных для закладки коммуникаций. Форма такого типа позволяет приобрести стойкость к изгибу. Монтаж возможен только на более прочное основание шириной не менее 15-20 см для стены из кирпича, не менее 7-10 см для стены из бетона. Они влагостойки, огнестойки, устойчивы к грибкам, плесени, отлично звукоизолируют и достаточно долговечны.

Применение и технические характеристики

Перекрытия необходимы для возведения крыш, в качестве межэтажных перегородок и других несущих конструкций. Основными конкурентами служат деревянные и монолитные плиты. Деревянные изначально не применимы для многоэтажного строительства, пожароопасны, недолговечны, подвержены гниению. Они ограничены определенным запасом прочности и возможной нагрузки. Монолитные более трудоемки в установке, то есть, нет такой же скорости в работе (в течение одного дня), но в отличие от пустотных, опирание возможно на стены, выполненные практически из любого вида материалов. Также технология их сборки не требует тяжелой техники, а длина плит более вариативна. Нагрузка на фундамент, несмотря на вес, минимальна, благодаря пустотам.

Производство ведется по ГОСТ 23009-78. По нему предусмотрена особая маркировка, которая содержит размеры, марку бетона, напряжение, выдерживаемую нагрузку, также характеристики особенностей (размеры проемов, дополнительно заложенные детали на усиление конструкции, особые свойства и т. п.). Установка производится с помощью спецтехники за монтажные ушки. Они не подходят для агрессивной среды. Прежде, чем установить определенный тип плиты необходимо произвести расчет возможной нагрузки на стены. Несоблюдение правил по укладке может повлечь серьезные проблемы, в том числе деформацию и трещины. К разлому более склонны многопустотные.

Причины разломов могут крыться в арматуре, использованной при изготовлении, ее коррозии. Если трещина не имеет критичных размеров ее можно починить. Такие проблемы возникают крайне редко, так как они имеют хорошие прочностные качества и, часто используются в многоэтажном панельном строительстве и в строительстве промышленных зданий.

Виды плит

Изделия этого вида подразделяются на плиты перекрытия многопустотные, ГОСТ 9561-91, а маркировка содержит буквы ПБ. И обычные пустотные с различным размеров отверстий 140 мм и 159 мм в диаметре, маркированные соответственно 2ПК и 1ПК. Обозначение кгс/кв означает количество допустимой нагрузки в сотнях килограмм на 1 кв.м.

Многопустотные плиты перекрытия относятся к облегченным, применяются там, где необходимо снизить нагрузку на фундамент. Пустотные используются для зданий с кирпичными стенами или построенными из бетонных блоков. Оба вида подвергаются армированию, для увеличения жесткости конструкции.

Таблица сортамента пустотных плит перекрытий, стандартная толщина 220 см.

Многопустотные плиты перекрытия: вес, размеры и цены

Разделение уровней зданий производится несколькими способами, отличающимися используемыми материалами (конструктивными элементами) и технологиями. Так как на перекрытия приходится большинство нагрузок, причем самых разных, понятие прочности (надежности) для этих частей сооружений выходит на первый план. С учетом этого в строительной сфере чаще всего используются ЖБИ в виде плит. Об одной из их разновидности – многопустотных изделиях – и пойдет речь. ТУ на данный вид продукции, ее характеристики и основные рекомендации по применению даны в ГОСТ № 9561 – 1991 года.

Оглавление:

1. Характеристики
2. Маркировка
3. Применение
4. Стоимость

Особенности плит перекрытия с пустотами

Образцы представляют собой ж/б короб с правильной геометрией (линейные размеры отражены в ГОСТ) различной толщины. По сути, эти параметры и определяют основные характеристики отдельно взятой плиты. Устроенные с их помощью перекрытия считаются одними из самых надежных.

• Наличие полостей повышает устойчивость ЖБИ к изгибам (изломам).
• Конструктивное исполнение позволяет прокладывать некоторые инженерные коммуникации непосредственно в перекрытиях. Яркий пример – электропроводка.
• Вес плит с внутренними полостями значительно меньше, чем у монолитных аналогов одинаковых размеров и толщины. Такая особенность несколько снижает требования к основе, на которую они укладываются. В частности, минимальная ширина стен, предназначенных для монтажа плит перекрытия пустотных, следующая (в см): бетонных – 7, кирпичных – 15.
• Применение ЖБИ заводского изготовления существенно сокращают сроки строительства. Это особенно заметно при возведении многоэтажных зданий.
• Цена пустотных ЖБИ ниже, чем полнотелых аналогов.

Минусы плит перекрытия

Недостатки довольно условные, так как касаются в основном некоторых неудобств в применении для частного сектора.

1. При укладке пустотных плит (учитывая их вес) понадобится кран. Значит, во-первых, дополнительные расходы на его аренду. Но если подсчитать затраты на обустройство монолитных перекрытий своими силами по другим технологиям, то они вряд ли в совокупности окажутся меньше. Во-вторых, для крана понадобится некоторый свободный сектор, так как плиту нужно поднять, переместить (по радиусу), уложить. Вот с этим в ряде случаев сложнее.

2. Ограничение в применении любых перекрытий. Частично отмечено – из-за веса. В малоэтажном строительстве наиболее популярны такие материалы, как древесина и бетоны ячеистые. В первом случае монтаж перекрытий из плит ж/б исключается, равно как и для каркасных сооружений. Во втором – необходимо правильно выбрать серию изделия и произвести усиление всей конструкции (смонтировать армопояс). Следовательно, чтобы определить целесообразность применения плит пустотных, придется подсчитать конечную цену устройства таких перекрытий. И не забыть учесть временной фактор (на проведение всех дополнительных технологических операций).

Общие технические характеристики

• Правильная геометрия. Черновой пол при таком перекрытии дополнительного выравнивания практически не требует.
• Точные размеры многопустотных панелей. Эта особенность существенно облегчает процесс проектирования.
• Влаго-, огнестойкость, устойчивость перед грибком и биологическими вредителями.
• Существенный плюс – повышение шумо- и теплоизоляции помещений. Это объясняется наличием воздуха, находящегося в полостях ЖБИ, который хорошо гасит звуки и одновременно является своеобразным дополнительным «утеплителем».
• Вес (кг): от 700 до 4 200.
• Размеры железобетонных перекрытий (мм): длина 2 400 – 12 000; ширина 1 000 – 3 600. Для 1 ПКК – 3 ПКК – от 4 800 до 7 200.
• Толщина (мм) – 220.
• Максимальная нагрузка (кг/м2) – до 850 (рассчитывается индивидуально). Хотя под заказ она может быть значительно больше.

Маркировка многопустотных железобетонных плит перекрытия

По позициям – слева направо.

I. Первая

Цифры от 1 до 7 – диаметр пустот в мм.

• 1 – 159. Единица часто не указывается. Поэтому в наименовании ставится ПК.
• 2 – 140.
• 3 – 127.

Толщина (мм) – 220.

• 4 – Изделия данной серии имеют характерный вырез по периметру (в верхней зоне).
• 5 – 180.

Толщина – 260.

• 6 – 203 (300).
• 7 – 114 (160).

Все эти плиты – с круглыми пустотами, с опиранием на 2 стороны.

II. Вторая

• ПК – с пустотами круглого сечения.
• ПГ – то же, с грушевидными полостями. Толщина стандартная – 260.
• ПБ – особенность этой серии в технологии производства (непрерывная формовка). Толщина образцов – 220.

Буква, стоящая после аббревиатуры ПК, обозначает количество сторон для опирания. Т – 3, К – 4.

III. Третья

Численное выражение линейных размеров ЖБИ в дм – длина + ширина. Все величины округляются. Например, при длине образца 6 280 мм в обозначении указывается 63. То же и с шириной – 1 490 прописывается как 15 (1ПК63.15).

IV. Четвертая

Выражается числом, расположенным после линейных размеров. Отражает несущую способность ЖБИ (в сотнях кг/м2). 1ПК63.15-6 означает, что плита выдерживает до 600 кг/м2.

Все остальные символы к размерам не относятся. Они отражают конструктивные особенности изделия.

• А – тип армирования (к примеру, напряженное). АтV – 5-й класс.
• Следующая буква в маркировке характеризует бетон. Л – легкий, С – средний, Т – тяжелый.
• Может указываться и сейсмостойкость ЖБИ. Например, С6 – до 6 баллов.

Вся подробная информация на продукцию изложена в ее сертификате. Вот этот документ и следует внимательно изучать.

Сфера применения многопустотных плит

• Промышленное и гражданское строительство.
• В частном секторе, как правило, для организации надежного перекрытия между цокольным и 1-м этажами дома. Одновременно плиты являются черновым полом последнего.
• В малоэтажном строительстве, при возведении зданий в 2 – 3 этажа.
• Как перекрытия при обустройстве односкатных крыш различных подсобных сооружений – гараж, сарай и так далее.
• Организация различных площадок на придомовой (дачной) территории. Например, стояночного места под авто. 1– 2 плит бывает достаточно.
• Обустройство фундамента: под многокамерный септик, габаритную беседку – вариантов много.
• Ограждения сплошного типа.

Стоимость плит

Все ценники в прайс-листах относятся только к одной серии плит – ПК. Именно они в основном и используются для различных перекрытий.

*Данные примерные, по Москве и столичному региону.

** Расчетная нагрузка для ЖБИ, указанных в таблице – 800 кг/м2.

Транспортировка габаритных ЖБИ существенно повышает их конечную стоимость. Именно поэтому заводы практически не отправляют плиты в другие регионы (только на заказ), а стараются реализовать их на месте. Соответственно, и ориентируются на спрос. Прежде чем намечать какие-либо работы, следует ознакомиться с ассортиментом изделий для перекрытий местных производителей.

abisgroup.ru

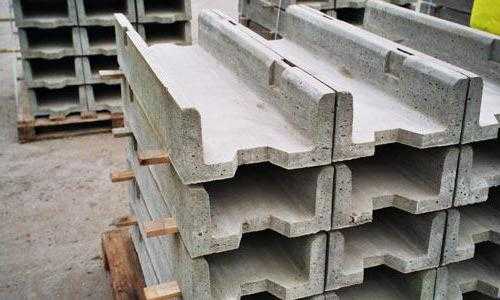

П-образные плиты перекрытия: характеристики и размеры

Многоэтажные дома представляют собой сложные конструкции, должны соответствовать всем требованиям прочности и безопасности. Одним из самых значимых элементов в строительстве являются плиты перекрытия. Существует несколько типов подобных деталей. Большую популярность имеют П-образные плиты перекрытия, которые отличаются высокой способностью равномерного распределения нагрузки, передаваемой тяжеловесным строением. Рассмотрим особенности и виды этих несущих конструкций.

Описание

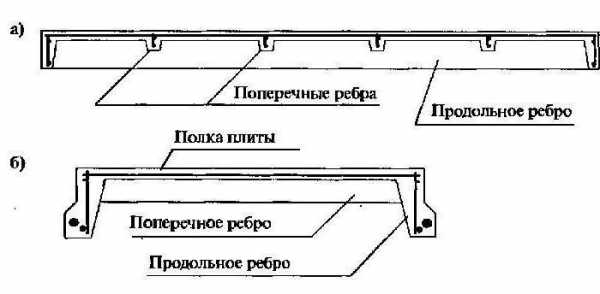

Ребристые виды перекрытия выпускаются в виде цельной плиты, оснащенной дополнительным продольным элементом. Он служит в качестве балки, работающей на изгиб. При необходимости сведения к минимуму воздействий чрезмерной нагрузки используют поперечные ребра. Стоит отметить, что бетон в П-образных плитах перекрытия переходит из площади растяжения в места сжатия, где и концентрируется максимально. Это обуславливает предельно корректное перераспределение нагрузки. В целях экономии раствора и уменьшения толщины изделия ребристые вставки подвергаются армированию без потери прочностных характеристик. В зависимости от последующего применения, плиты могут оснащаться дополнительными ребрами жесткости или технологическими отверстиями.

Особенности

Преимущественно, П-образные плиты перекрытия монтируются на объектах промышленной направленности и верхних этажах больших по площади возводящихся комплексов. Обязательным условием для проведения монтажных работ является строгое соблюдение шага стен несущего типа, максимальный показатель которого не должен превышать 6 метров.

Для возведения жилых помещений такие конструкции не используются, так как присутствует недостаточный запас нижней части для обшивки. Расчет конструкции проводят специалисты с использованием специальной программы, которая расшифровывает полученные схемы. Для изготовления П-образных плит перекрытия используются разные типы бетона: легкие, тяжелые и силикатные марки. Конечные изделия с напряженной арматурой можно разделить на две группы: верхние плиты с плоской формой и особые конфигурации типа оболочек со сводчатой поверхностью.

Расшифровка маркировки

В маркировку рассматриваемого изделия входят буквенные и цифровые обозначения, указывающие на определенные характеристики (габариты, массу). Также по маркировке можно узнать следующую информацию:

• Коэффициент несущей выносливости.
• Тип и категорию арматуры.
• Марку и сорт бетона.
• Дополнительные параметры (если есть).

Первые три символа в шифре свидетельствуют о типовых размерах плиты (например, 2П1). Следующая цифра характеризует разделение элементов по несущей способности. Далее представлена расшифровка арматуры (например, Ат – VI – предварительно напряженный элемент). Затем указывается тип бетона (П – легкая марка, Т – тяжелый тип). Последняя цифра указывает на конструктивные особенности конструкции:

1 – плиты перекрытия П-образные оснащены дополнительными закладными.

2 – на боковых ребрах имеются технологические отверстия диаметром 210 мм.

3 – аналогичная конфигурация, но с отверстиями размером 210 и 270 мм.

Монтаж

Устанавливаться ребристые панели могут с использованием различных технологических процессов. В любом случае для проведения работ потребуется автомобильный либо башенный кран. Для зацепления и перемещения плит они оснащаются монтажными петлями, которые в обязательном порядке проходят контрольную проверку на целостность и надежность фиксации. Во время монтажа несущих элементов на посадочные места необходимо строго соблюдать монтажную технологию.

П-образные плиты перекрытия: размеры

Рассматриваемые несущие материалы принято измерять в трех позициях: по длине, толщине и высоте. Принятые производственные стандарты предусматривают толщину плит 220 мм. Под заказ могут изготавливаться модификации с параметром 160 мм. Отличаются эти варианты между собой уровнем шумовой изоляции и диаметром технологических отверстий.

Длина панелей колеблется от 2 до 12 метров. Проектировочные размеры при планировании перекрытий составляют от 3,6 до 7,2 метра. Если не получается соблюсти данные размеры, габариты изменяются производителем за отдельную плату.

Стандартные размеры по ширине – 1/1,2/1,5/1,8 метра. В исключительных случаях используются квадратные панели (2*2 м). Наиболее популярными в строительстве являются изделия с метровой шириной.

По ГОСТу предусмотрено несколько стандартных размеров плит рассматриваемого типа:

• 3000*1200 мм.
• 3000*6000 мм.
• 3000*18000 мм.
• 1500*6000 мм.

Поскольку панели имеют разные габаритные размеры, то и нагрузка у них отличается. С учетом этой особенности, в строительстве применяют преимущественно П-образные плиты перекрытия, вес которых составляет от 770 до 820 кг/кв. м. При больших нагрузках расчетная масса составляет 2500 кг/кв. м. Ниже приведена таблица с указанием типов панелей и прочих параметров.

Нагрузка

Перед приобретением ребристых несущих конструкций следует провести ряд важных и обязательных расчетов. Они помогут точно определить максимальную нагрузку на плиту. Получив требуемые значения, можно приступать к выбору соответствующих панелей. По типу нагрузка подразделяется на постоянную, временную, равномерную и неравномерную. В расчетах учитывают только равномерную нагрузку, поскольку она превалирует на строительных объектах. Измеряется этот показатель в килограммах на квадратный метр.

Предъявляемые требования

К П-образным плитам перекрытия, характеристики которых приведены выше, предъявляются определенные требования, а именно:

• Габаритные размеры изделий должны соответствовать ГОСТу.
• Материал проходит контрольную проверку на прочность, жесткость, морозоустойчивость, растрескивание.
• Закладные элементы и монтажные петли изготавливаются по определенным размерам из подходящей марки стали.
• Металлические элементы должны пройти антикоррозийную обработку, а заливочные формы — соответствовать утвержденным стандартам.

Качество бетона

При производстве плит перекрытия П-образных 6х 1.5 и других размеров, учитывают требования, предъявляемые к бетону:

1. Легкие марки имеют плотность 1 куб. м/1800-2000 кг, соответствуют обозначенной пористости. Тяжелые бетоны имеют этот показатель в пределах 1 куб. м/2200-2500 кг.
2. Ослабление натяжения арматуры выполняется после того, как бетон достигает контрольной проектной прочности.
3. Все компоненты раствора должны соответствовать ГОСТУ.

Если плиты монтируются на площадках с агрессивной газовой средой, изготовление перекрытий регламентируется проектной документацией на строительный объект.

Качество арматуры

Требования к арматуре и петлям также регламентируются определенным образом:

• Для рассматриваемых плит перекрытия может применяться арматура, сделанная из разрешенных марок сталей, что должно обозначаться в проектной документации.
• Конфигурация и размеры петель необходимо подбирать с учетом эксплуатационных особенностей, ГОСТа и чертежей.
• Натяжение арматуры производится механическим либо электромеханическим способом.
• Показатель напряжения в арматуре после процедуры натяжения не должен превышать проектные расчеты более чем на 10 процентов.

Полезные советы

Цемент следует наносить слоем не более 20 мм непосредственно перед поднятием панели.

Поднимают конструкцию при помощи специальных механизмов на крюках типа «паук». На месте укладки рабочие корректируют груз и направляют его на требуемое место.

Конструкции укладываются поочередно, дистанция между ними должна быть в пределах 5-7 см.

Для создания монолитного перекрытия, все щели заполняют раствором.

При необходимости получения технических отверстий большего диаметра, используют сверлящие инструменты.

Поскольку вес П-образной плиты перекрытия 6х 1,5 составляет более 1,4 тонны, складировать материал необходимо на ровной площадке, перекладывая каждый элемент деревянными брусками. Это позволит избежать деформации панели и сохранить ее характерные свойства.

fb.ru

Размеры и вес плит перекрытия. Маркировка панелей ПБ и ПК

dimbud.if.ua

характеристики, маркировка, вес, размеры, б/у, цена, фото

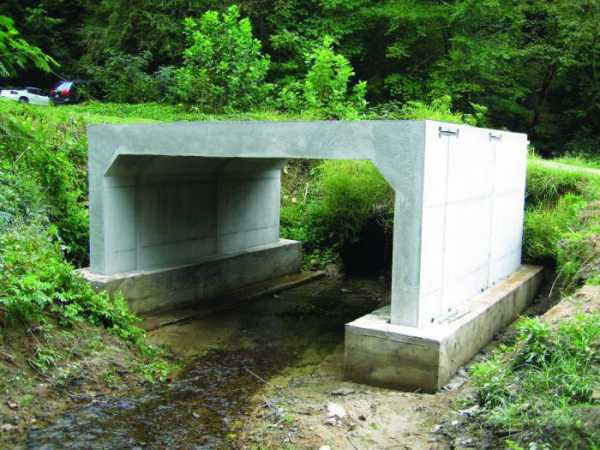

Железобетонные изделия обладают высокой прочностью, морозо- и износостойкостью, могут применяться в зоне повышенной влажности и с частыми низкими температурами, для неотапливаемых помещений. П-образные плиты перекрытия (которые правильнее было бы назвать ребристыми из-за наличия ребра жесткости) при тех же характеристиках значительно легче и гибче других видов ЖБИ. Их чаще используют для строительства производственных зданий, прокладывания водопроводов и теплосетей, но для частных домов они тоже вполне подходят.

Оглавление:

1. Монтаж
2. Цена

Производители выпускают самые различные виды ребристых перекрытий, в зависимости от назначения и потребностей покупателей. Размеры и вес плит п-образных зависят от материалов изготовления (марки бетона, класса арматуры) и параметров, закрепленных по ГОСТу. Стандартные изделия имеют высоту ребер 300-400 мм и длину-ширину 1,5х6, 3х12 и 3х6 м, вес от 1370 до 2400 кг.

Маркировка п-образных плит

Классификация зависит от наличия проемов и типа опирания:

1. ПВ — имеют проемы с отверстиями для вентиляционных шахт с размерами 400, 700 и 1000 мм, их помечают цифрами 1, 2, 3.
2. ПГ — плиты имеют П-образное сечение, похожее на трапецию, они сплошные и не имеют выемок.
3. ПЛ – с проемами для обустройства кровли.
4. ПФ – с отверстиями для установки зенитных фонарей.
5. ПРТм – модернизированные, выдерживают колоссальные нагрузки до 2500-3000 кг/м2, так как сделаны из прочного бетона и напряжённой арматуры. Предназначены для строительства многоэтажных домов и всевозможных масштабных сооружений.
6. П, ПР – обычные стандартные ребристые п-образные плиты.

Поскольку перекрытия опираются на ригели, существует два их вида — 1П и 2П:

• 1П – плиты, что кладутся на полки ригелей;
• 2П – ставятся на верхушки.

Особенности монтажа

Если перекрытия выполнены из П-образных плит, то целесообразнее их использовать для чердачных этажей или подвальных помещений. В жилом помещении дополнительные ригеля или ребра жесткости в потолке выглядит не эстетично и мешают сделать нормальное освещение. Хотя многое зависит от проектирования.
