Газобетонные плиты перекрытия

При выполнении работ по строительству зданий застройщикам приходится сооружать прочный пол над цокольной частью строения, а также изготавливать надежный потолок между этажами. Благодаря использованию легкого бетона с ячеистой структурой можно снизить нагрузку на основу здания, звукоизолировать помещение, уменьшить потери тепла и выполнить работы за ограниченное время. Для решения поставленных задач широко применяются плиты перекрытия из газобетона. Рассмотрим главные характеристики стройматериала и специфику выполнения монтажных мероприятий.

Плиты газобетонные – особенности изготовления

Газобетон имеет пористую структуру с равномерным распределением в композитном массиве воздушных ячеек размером не более 2–3 мм. Доля полостей достигает 75% общего объема изделия. Этот нюанс определяет главные эксплуатационные характеристики материала – легкость, звуко- и теплоизоляцию. Изделия из газобетона, в которых объединены свойства кирпича и древесины, востребованы в строительной отрасли.

Производство газобетона может осуществляться различным путем:

• автоклавным. Для изготовления панелей автоклавным методом в качестве связующего компонента используется известь. Процесс набора твердости происходит в резервуарах, где поддерживается повышенная температура и давление. Формовочные емкости заполняют бетонной смесью, в которой присутствуют специальные ингредиенты. Затем формы закрывают и помещают в автоклавы. Происходит химическая реакция, масса увеличивается в объеме и твердеет;
• неавтоклавным. В отличие от автоклавной технологии, неавтоклавный метод изготовления газобетонных плит перекрытия предусматривает применение цемента в качестве вяжущего вещества. Твердение происходит в естественных условиях, не требует применения специального энергоемкого оборудования. Ячеистая структура композитного массива формируется за счет добавления в жидкий бетонный раствор специальных веществ, способствующих газообразованию.

Газобетон является искусственным камнем, который не так давно применяется в строительном мире

Панели, произведенные по автоклавной и неавтоклавной технологии, отличаются структурой массива:

• автоклавный материал имеет однородную структуру. Воздушные ячейки равномерно распределены по объему, что положительно влияет на свойства;
• неавтоклавные изделия характеризуются неравномерной пористостью. Концентрация ячеек возрастает с приближением к верхней плоскости плиты.

Продукция, произведенная автоклавным методом, приобретает твердость в процессе производства, а неавтоклавные изделия постепенно твердеют на протяжении длительного времени после изготовления.

Плиты газобетонные – главные достоинства и основные недостатки

Панели из газобетонного композита широко применяются при возведении зданий благодаря комплексу преимуществ:

• минимальным отклонениям габаритов. Благодаря точным размерам отпадает необходимость в подгонке, облегчается формирование ровной поверхности;
• небольшому весу. Для выполнения монтажа отпадает необходимость в тяжелой грузоподъемной технике и уменьшается нагрузка на фундамент постройки;
• возможности ускоренного монтажа. Применение стандартных изделий с увеличенными габаритами позволяет быстро соорудить перекрытие;

Для перекрытий применяют газобетонные блоки с техническими характеристиками, подходящими под вес сводов

• повышенным звукоизоляционным свойствам. Благодаря пористой структуре газобетона проблематично проникновение внешних шумов внутрь помещения;
• высоким теплоизоляционным свойствам. Плиты газобетонные надежно теплоизолируют пол и потолок помещения, уменьшая расходы на отопление;
• пожарной безопасности. Панели не боятся открытого огня, обеспечивая повышенную пожаробезопасность возводимых объектов;
• хорошей обрабатываемости. В плитах, при необходимости, несложно выполнить отверстия для инженерных коммуникаций с помощью бытового инструмента;
• морозостойкости. Структура газобетонного массива и прочность сохраняются на протяжении более двух сотен циклов заморозки с дальнейшим оттаиванием;
• паропроницаемости. Благодаря ячеистой структуре осуществляется воздухообмен и поддерживается комфортный уровень влажности в помещении;
• продолжительному ресурсу использования. Долговечность газобетонных плит перекрытия соизмерима со сроком эксплуатации возводимого здания;
• экологической безопасности. При эксплуатации газобетонных панелей исключается выделение вредных для здоровья людей веществ.

Неоспоримым плюсом является также возможность снизить уровень затрат на строительство объекта, применяя панели с увеличенными габаритами. Экономия достигается за счет сокращения продолжительности строительного цикла, уменьшения трудоемкости работ, а также снижения потребности в связующих растворах.

Преимуществом при работе с газобетонными перекрытиями является их удобство при монтаже балконных оснований

Наряду с достоинствами, присутствуют и определенные недостатки:

• хрупкость. Имея повышенный запас прочности на сжатие, панели теряют целостность под воздействием ударных нагрузок. При выполнении погрузочно-разгрузочных работ следует соблюдать особую осторожность;
• гигроскопичность. Незащищенный газобетон поглощает влагу, что отрицательно влияет на прочностные характеристики и теплоизоляционные свойства. Ячеистую поверхность следует тщательно обработать влагостойкими составами.

Проанализировав плюсы и оценив слабые стороны плит перекрытия из газобетона, застройщики часто останавливают свой выбор на данных изделиях, способных воспринимать нагрузку до 0,6 т/м2.

Газобетонные плиты перекрытия – конструктивные варианты

Перекрытие – ответственная часть здания, воспринимающая повышенные нагрузки.

Используя в качестве строительного материала газобетон, можно соорудить потолочную плиту перекрытия из газобетона в различных вариантах:

• цельном. Он формируется из газобетонного состава, заливаемого в предварительно установленную опалубку с арматурным каркасом. Главная особенность — плоскостность и отсутствие швов;
• сборно-монолитном. В качестве базового стройматериала используются пористые блоки или панели стандартных размеров. Из них формируется потолочная поверхность, которая потом теплоизолируется и бетонируется;
• сборном. Конструкция быстро собирается из изготовленных промышленным путем панелей. Они устанавливаются на опорную поверхность капитальных стен с последующей герметизацией стыковых участков.

Отдавая предпочтение последнему варианту можно значительно сократить продолжительность строительных работ и избежать увеличенных расходов.

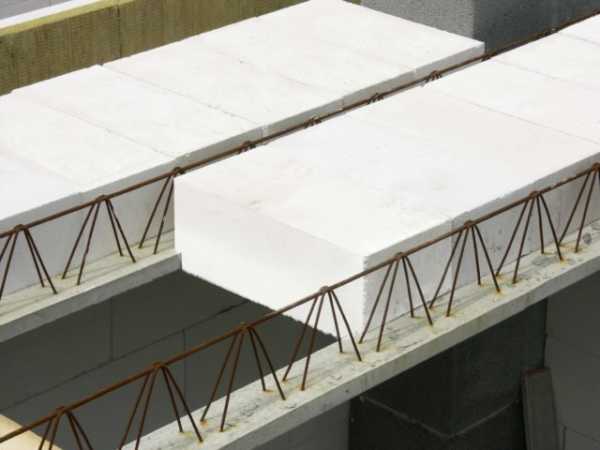

При работе с плитами из газобетона их укладывают на армирующий слой

Плиты перекрытия из газобетона – назначение

Газобетонные панели, используемые для сооружения потолочного перекрытия, решают следующие задачи:

• равномерно передают действующие нагрузки на несущие стены;
• повышают устойчивость коробки строящегося здания;
• связывают капитальные стены в общую силовую цепь;
• воспринимают вес различных элементов строения;
• уменьшают объем тепловых потерь, теплоизолируя помещение;
• повышают пожарную безопасность объекта.

С целью увеличения прочностных характеристик и предотвращения разрушения в результате деформации по опорному контуру сооружается армопояс из бетона, укрепленный стальной арматурой.

Как монтируют плиты перекрытия на газобетон

Применяются различные методы, позволяющие сформировать прочный потолок газобетонного строения. Рассмотрим сборно-монолитную технологию, предусматривающую применение стандартных газобетонных элементов.

Очередность мероприятий:

1. Рассчитайте запас прочности будущей конструкции.
2. Уложите балки перекрытия с расчетным интервалом.
3. Соберите опалубку и теплоизолируйте ее пенополистиролом.
4. Постелите слой гидроизоляционного материала.
5. Уложите газоблоки, опирая их на опорные балки.
6. Соберите и установите арматурный каркас.
7. Подготовьте бетонный раствор и произведите бетонирование.
8. Утрамбуйте массив вибратором для повышения плотности.

Приступать к демонтажу опалубки можно после твердения бетона, не раньше, чем через месяц после заливки. Прочностные характеристики данной конструкции позволяют использовать ее для зданий, высотой до трех этажей.

Итоги

Используя газобетонные панели, можно сформировать прочное перекрытие. Следует рассчитать нагрузку, учесть количество этажей и выбрать вариант конструкции. Советы опытных строителей позволят избежать ошибок.

pobetony.ru

Перекрытия в доме из газобетона: требования, разновидности

Преимущества домов из блоков газобетона — в сжатых сроках строительства. Это способствует быстрому домостроению, в том числе частному. Выбор перекрытия первого этажа дома из газобетона зависит от многих факторов: назначения, этажности дома, возможности использования специальной техники, стоимости работ, уровня профессионализма строителей и знания конструкционных особенностей материалов. Надежность и долговечность здания во многом зависят от правильности решения этого вопроса.

Требования к перекрытию для дома из газобетона

Дом из газобетона строят не выше трех этажей, так как ячеистая структура блоков обладает меньшей прочностью на сжатие в сравнении с обычным бетоном. Перекрытие в таких постройках должно быть подобрано с учетом:

• собственной тяжести и этажных стен, или расчетов по нагрузке веса;
• прочности и оптимальной жесткости;
• достаточной степени звукоизоляции;
• фактора пожаробезопасности.

Возникающее усилие на несущие стены перераспределяет именно перекрытие. Рекомендуется под любые его виды делать армирующий пояс, усиливающий пространственную жесткость здания и дающий защиту от продавливания хрупкого газобетона.

Верхний срез несущих стен должен быть строго горизонтальным, при выявлении дефекта устранение возможно стиранием блоков из газобетона для выравнивания.

Разновидности перекрытий

От способа выполнения и конструкционного материала зависит выбранное перекрытие. Наибольшее применение получили следующие модификации:

• плитная;
• сборно-монолитная;
• монолитная;
• на основе деревянных или металлических балок.

Другие виды перекрытия: кессонное, кирпичное, шатровое, – конструктивно сложные и дорогие, в строительстве малоэтажных домов из газоблоков не применяются.

Плитное перекрытие

Монтаж плит перекрытия.

Сборка перекрытия первого этажа производится на объекте строительства из железобетонных плит или из газобетона. Определяет выбор между ними принципиальное различие по весу. Такое возведение по срокам является самым быстрым и не связано с сейсмической активностью региона. Количество плит зависит от величин объекта и типовых размеров, заданных на заводском производстве. Главное, чтобы пролет между стенами был меньше перекрытия на 30 см для опорной установки по 15 см с каждой стороны и соответствовал нормативам по максимальному расстоянию:

• 6 метров – гладким плитам;
• 9 метров – с ребристым верхом.

Толщина подбирается с учетом потенциальной нагрузки, так как перекрытие является своеобразным диском жесткости. Дому из газобетона в два этажа достаточна высота от 12 до 20 см для гладких и от 25 до 30 см ребристых поверхностей.

Плиты укладываются строго по несущим стенам первого этажа одного уровня. Возведение внутренних перегородок производится позже. Перед установкой перекрытия на верхний ряд блоков из газобетона надстраивается распределительная кирпичная подушка толщиной в один кирпич. После закрепления прочности на слой цементного раствора с помощью крана заносятся плиты.

Преимущества и недостатки перекрытия из газабетона

Преимущества перекрытия из газобетона или железобетонными плитами:

• быстрый монтаж в сжатые сроки;
• долговечность и надежность;
• высокая несущая способность, от 600 до 800 кг/кв.м;
• отличная тепло- и шумоизоляция за счет внутренних пустот;
• заводское изготовление отличается качественной обработкой материалов;
• доступная цена.

К недостаткам относят:

• необходимость специальной подъемной техники;
• наличие подъездных путей к дому из газоблоков для размещения габаритных плит;
• ограничение выбора плит по размерам;
• ограничения в применении при криволинейности несущих стен;
• опыт монтажных работ.

Для сцепления плит применяют песчано-цементный раствор или закладывают минеральную вату, укрепляющие теплоизоляцию дома из газобетона.

Сборно-монолитное перекрытие

Технология не требует особой техники по причине конструкции, допускающей не самые тяжелые элементы для перекрытия первого этажа.

Процесс монтажа состоит в первоначальном размещении балок на расстоянии 60-80 см. Между ними на нижние полки балок помещаются керамзито- или полистиролбетонные блоки. Образуется опалубка, на которую сверху помещается арматурная сетка. Конструкция заливается бетоном и требует времени для полного высыхания.

Утепление производится с помощью керамзита, пенополистирола, базальтовой ваты высокой плотности или другими теплоизоляционными материалами.

Плюсы и минусы конструкции

Преимущества конструкции проявляются:

• в проведении монтажа без спецтехники;
• отличных звуко- и пароизоляции;
• прочности сборно-монолитного состава.

Но строительные нормы, к сожалению, не включают сведения и рекомендации по данному типу перекрытия. Поэтому его применение допускается в домах из газоблоков не более 2 этажей.

Монолитное перекрытие

Подготовка к заливке гладкой монолитной плиты перекрытия.

Такая модификация готовится на площадке под строительство дома. Процесс достаточно сложный и трудоемкий, но незаменимый при нестандартных формах здания. Ровная поверхность в итоге и отсутствие работ по заделке швов привлекает к выбору этого типа перекрытия.

В начале процесса требуется установка опалубки под формирование монолитной плиты. Исходя из финансовых возможностей и наличия времени, можно купить готовую инвентарную опалубку или сделать ее самим из листовых материалов или досок на месте монтажа.

Бетон для заливки перекрытия готовится по классической схеме: на три доли песка одна цемента. Добавление щебня или гравия по усмотрению. Первый слой бетона не должен превышать одну треть перекрытия, на него размещается арматурный каркас. Затем по принципу пирога делается вторая заливка и укладка арматурной сетки. После третьей заливки бетона общая толщина перекрытия составляет 15-20 см.

Увеличение толщины слоя существенно влияет на общий вес конструкции. Для дома из газобетонных блоков это значимые параметры. Когда бетон достигнет примерно 80% прочности, это происходит на 3-4 сутки, опалубку можно демонтировать.

Для уменьшения толщины перекрытия и общего конструктивного веса изготавливают ребристую монолитную плиту, включающую в себя балки и тонкие бетонные слои. Давление в этом случае перераспределяется не на стены из газобетона, а на балки.

Формирование ребристой монолитной плиты.

Требуется значительно больше времени на устройство опалубки с нижними листами профильного металла, которые станут армирующей основой. Такой вариант незаменим в помещениях с большими пролетами между несущими стенами до 9 м.

Монолитное перекрытие не допускает самостоятельного изготовления бетона в малогабаритных мешалках. Раствор должен заказываться в параметрах и объеме для единовременной заливки поверхности в организации, гарантирующей качество продукции.

Плюсы и минусы монолитного перекрытия

Преимущества:

• большая несущая способность;
• варианты нестандартных конфигураций с геометрическими сложностями;
• применение в случае значительных пролетов между стенами свыше 6 м.

Недостатки:

• большие временные затраты на набор прочностных характеристик бетона;
• обязательный расчет нагрузок на сооружение;
• высокая цена перекрытия;
• применение техники: миксеры и бетононасосы;
• обширная подготовительная работа;
• строгое соблюдение технологии приготовления раствора;
• ограничение работ в зависимости от температурного режима.

Перекрытия из балок

Перекрытия в доме из газоблоков могут быть выполнены с применением металлических или деревянных балок.

Монтаж деревянных балок перекрытия на стены из газобетона.

Первый вариант отличается невысокой ценой и популярен для монтажа межэтажной конструкции. Второй, аналогичный по технологии возведения, очень дорогостоящий по причине цены на изделия металлопроката и необходимости техники для установки тяжелых балок.

Между деревянными брусьями помещается теплоизолирующий материал. На балки с обеих сторон устанавливается обрешетка, которая, с одной стороны, служит основой для чернового пола, а с другой, – потолочной поверхности.

Следует отметить, что деревянные брусья должны быть обработаны огне- и биозащитными пропитками, а металлические балки перекрытия подлежат обязательной антикоррозийной обработке. Для предотвращения проникновения влаги от бетона к балкам нужен слой гидроизоляции.

Балочное перекрытие дома из газоблоков имеет значительно меньшие показатели несущей способности, поэтому применение рекомендуется в зданиях с небольшой площадью и расстоянием между стенами до 6 м. Особенно это значимо для районов с сейсмической активностью свыше 7 баллов.

Преимущества и недостатки

Положительные свойства балочной технологии:

• доступность монтажных работ с металлическими балками и при деревянных перекрытиях;
• невысокая себестоимость.

Недостатки:

• применение только в двухэтажных домах;
• меньший срок эксплуатации в сравнении с бетонированными перекрытиями;
• наличие ограничений по причине горючести материалов.

В газобетонном доме можно устанавливать любое перекрытие при условии точного выполненного расчета нагрузки на несущие стены. Оптимальная нагрузка для небольших строений в 2-3 этажа — при монтаже плит из газобетона. Вес, размеры плит, средняя цена и технологические особенности возведения перекрытий плитами из газобетона делают такой выбор доступным в массовом домостроении.

rems-info.ru

Монолитное перекрытие в доме из газобетона: теория и порядок работ

Варианты межэтажных перекрытий дома из блоков газобетона предусматривают правильное соотношение веса конструкции и прочности несущих стен дома, учитывается также баланс прочности перекрытия и жёсткости конструкции. Помимо этого не меньшее внимание уделяется факторам шумоизоляции, пожароустойчивости и способности к теплосохранению.

Надёжное и прочное перекрытие для газобетонного дома, соответствующее общепринятым нормам, можно сделать трёх видов – это плитное, из древесных балок или балок из металла, а также перекрытие монолитнго типа.

Что представляет из себя монолитное перекрытие?

Для начала разберёмся в свойствах газобетона и принципах возведения домов из этого материала.

Бетонные блоки ячеистого типа изготавливают из смеси извести, цемента и песка, в которую вводится химреагент на основе алюминия, вспенивающий состав. Газобетон делается как автоклавным способом с помощью активного воздействия на залитый в блочные формы раствор посредством пара и давления, так и неавтоклавным. От этого зависит градация его качества и цены.

Справка

Газобетон требует особого подхода, ведь ячеистость структуры блоков минимизирует свойства прочности и перекрытие сооружается с учётом этого обстоятельства.

Необходимо, чтобы вес конструкции, давящий на несущие опоры был компенсирован армированием по типу пояса, создающим жёсткость несущих стен. Арматура ставится снизу, в верхней части и по центру, уберегая газобетонные блоки от продавливающего воздействия со стороны перекрытия. Само перекрытие также дополняется армированием.

Срезы несущих стен полагается точно вымерять на предмет отклонения от строго горизонтальной линии, если же такая неприятность всё же случилась, то газобетон позволяет легко скорректировать ситуацию путём подпиливания материала.

Монолитная плита

Монолитное перекрытие в доме из газобетона ставится на балки с разным размером сечения на всю площадь поверхности. Его наиважнейшая часть – это каркас с армирующей функцией. Металлические пруты с небольшим сечением скрепляются проволокой в единую армирующую систему. Именно она примет на себя наибольшую нагрузку, придав бетону в прямом смысле «железную прочность».

Бетон заказывают в готовом варианте в фирмах, специализирующихся на продаже стройматериалов, либо делают самостоятельно. При самостоятельном изготовлении используются мешалки малых габаритов, что снижает качество конструкции, так как высок риск замешивания объёмов бетона с разнящимся соотношением состава, что создаст неоднородность заливки и снизит прочность.

Внимание!

Сборно-монолитное перекрытие

Можно использовать как метод монолитного перекрытия, так и метод перекрывания газобетона по сборному принципу. Это подвид монолитного метода. Он подойдёт для здания, состоящего и одного или двух этажей. Межэтажное пространство «прошивается балками» с интервалом 60 см. На них выкладываются полистиролбетонные или керамзитные блоки, выполняющие роль и опалубки и части, составляющей перекрытие. Поверх наливают бетонный раствор, усиленный арматурой и оставляют до полного высыхания.

Готовые плиты

Перекрытие из плит с пустотами годится, если вы готовы на большие расходы, поскольку дороже как сами плиты, так и их установка, требующая аренды техники для подъёма. В ценовом отношении ситуация становится не столь обременительной, если в ближайшем доступе есть завод по выпуску таких плит, поскольку можно заказать напрямую у производителя, да и бюджет доставки будет вполне приемлемый. В таком случае проект обойдётся даже дешевле монолитного.

В каких случаях сочетают монолитный и сборно-монолитный методы?

Перекрытие сборно-монолитного типа ставит определённый регламент на параметры самого здания по длине и ширине, по расположению несущих стен.

Это диктуется типовыми размерами плит и тем, что плиты требуют опоры на несущие конструкции. То есть необходимо подгонять план дома, расположение комнат в соответствии с типовыми размерами круглопустотных плит.

Опора делается противолежащими сторонами плит на несущие стенки. Недопустимо класть плиты на три стены, так как это обстоятельство неправильно распределит нагрузку на основание дома, что в случае с газобетоном категорически недопустимо.

В зонах перекрытия, где не удаётся разместить плиты, сооружают монолитные фрагменты. Обычно это происходит по причине ужатой площади дома, либо в местах, где расположены шахтные ходы вентиляционной системы из ванной комнаты или кухонной зоны.

Монолитный же метод создания межэтажного разделителя более удобен и многофункционален, не ограничивает в планировании комнат и соотношения длины и ширины здания.

Перекрытие своими руками

Материал, инструмент и техника

• Для работы потребуются заказать миксеры с бетоном, бетононансос (если требуется поднимать раствор на высоту), строительный вибратор для раствора. Также, если бетонная смесь не покупная, а делается самостоятельно, то и бетономешалка.
• Для арматуры необходимо закупить специальные металлические пруты и вязальную проволоку, а для опалубки – деревянный брус, доски и влагостойкую фанеру.
• Для заливки нужен будет готовый бетон или его обычные компоненты в виде цемента, воды, очищенного песка и мелкого щебня 5-20 мм.

Переход от процесса возведения стен к созданию плиты перекрытия происходит на этапе полного их доведения до намеченной высоты. Начинают с опалубки.

Как сделать опалубку?

Сначала делают опалубку, которая выглядит как огромная ванна-форма для последующего наполнения цементным раствором. Её сооружают из устойчивых к влажности фанерных листов и вертикально установленных опорных частей.

В качестве опорных элементов вместо древесного бруса можно использовать специальные металлические трубчатые стойки телескопического типа. А вместо фанерных листов можно взять доски, выложив по тому же принципу.

Опоры для опалубки ставят из расчета такой прочности, которая бы удерживала не только её вес, но и залитого туда бетона вкупе с весом арматурной составляющей.

Итак, последовательность работ по опалубке для монолита:

• Сооружение опор. Здесь нужно очень внимательно выверять уровень, так как даже небольшое отклонение по высоте губительно скажется на прочности. Каждая стойка предполагает нагрузку от минимальной в 300 кг до оптимальной в полтонны.
• Делается отступ от стен на 20-25см, между стойками соблюдается метровое расстояние.
• Кладка балок поперёк предполагаемой плиты перекрытия, их крепят к стенам и пришивают в тех местах, где они соприкасаются со стойками, чтобы создать максимальную стабильность и устойчивость при заливке и высыхании.
• Размер балки подбирают такой, чтобы бетонная масса не создала прогиба в дне опалубки сверх допустимой меры в 1/150 пролета.
• На созданную основу выкладывают доски или фанерные листы, которые дополнительно изолируют плёнкой. Зазоры между досками можно ещё и запенить для большей надёжности.
• На этом же этапе идёт закладка труб для электропроводки и вентиляции.
• Опалубка готова и можно переходить к сооружению армирующей сетки.

Требования к арматуре

• Берут металлические пруты с сечением от 8 мм до 10 мм.
• Делают сетку, скрепляя их проволокой не более полутора миллиметров в сечении и не менее 1,2 мм.
• Арматура ставится на двух уровнях – на верхнем ярусе, создавая эффект растяжения, и на нижнем, работая на сжатие.
• Делаются отступы между арматурной сеткой и опалубкой в 20-25 мм для того, чтобы соблюсти оптимальную толщину бетонной прослойки в этих зонах перекрытия.
• Верхний ярус армирования должен быть на расстоянии 100 мм от нижнего.
• Полученный промежуток оснащают фиксаторами дистанционной разновидности с опорными лапками.
• Прут с сечением 10 мм допускается при необходимости нарастить не более, чем на 480 мм.
• Пруты арматуры в ярусах скрепляют по шахматному принципу.

Как армировать

1. Нижняя часть арматуры укладывается продольно, а поверх неё устанавливается поперечный ряд прутов с двухметровым шагом.
2. Третий ряд опять кладут продольным способом, придерживаясь метрового шага.
3. Берут проволоку с достаточной мягкостью и проходят все места пересечения прутьев, тщательно связывая их.
4. На нижний слой арматуры крепят под углом в 15° фиксаторы из пластика на метровом расстоянии друг от друга.
5. Так заполняют армирующей сеткой нижний ярус и после этого приступают к созданию верхнего яруса точно по такому же принципу.
6. Каждые 40 см края обоих ярусов скрепляют специальными соединителями.

Заливка бетоном

Требования к прочности¸ качеству, толщине:

• Допустимо использовать только добротный бетон, обычно берётся М200 или ещё более качественные материалы. Качество бетона – это залог необходимой прочности перекрытия.
• Толщина плиты рассчитывается от минимальной в 15 см до максимальной в 30 см.
• Заливку не делают при температуре ниже +5°С. Если ситуация не оставляет выбора, тогда дополняют состав специальными добавочными средствами, обогревают раствор перед использованием.

Заливка:

1. Маркируют высоту заливки.
2. Сама процедура происходит за один раз. Полный объём бетона при помощи бетононасоса непрерывно заливается в форму. В противном случае, если заливают в несколько приёмов, перекрытие утратит прочность.
3. Бетон разравнивают по форме опалубки.
4. Обязательно используют строительный вибратор для удаления воздушных пузырьков из состава. Без вибрационной проработки не обойтись. Сила тяжести самого бетона недостаточна для нужного уплотнения, требуется обязательно подвергнуть состав вибрационному воздействию, так как только в этом случае он спрессуется до положенной нормы и воедино схватится с армирующей сеткой.

Важно!

После полного отвердения работы по строительству возобновляют.

Преимущества и недостатки такого вида перекрытия

Из плюсов:

• Несущая функция в разы выше по качеству, чем при использовании балок.
• Свобода в планировании здания, как в плане соотношения сторон, так и в плане формы здания.
• Прочный тип перекрытия хорошо подходит к специфике газобетонов.

Из минусов:

• Занимает много времени как сама работа, так и процесс сушки.
• Нужно специальное оборудование, техническое оснащение.
• Необходим точный расчет нагрузки для определения параметров монолитной плиты.
• Стоимость проекта будет значительно выше, чем при использовании дерева.

Нюансы:

• Для укрепления верхней части стен, чтобы компенсировать нагрузку от плиты, выкладывают армирующий пояс, непрерывную конструкцию по всему контуру здания.
• Чтобы проверить бетон на высыхание, нужно положить сверху кусок рубероида и через несколько часов проверить. Если материал с внутренний части увлажнился и имеет конденсат, то монолит ещё не готов, а если сухой, то отвердение прошло полностью и успешно.

Ознакомившись со всеми нюансами сооружения межэтажной монолитной плиты для газобетонного дома, вы можете выбрать взвешенно подойти к выбору способа перекрытия, взвесив все за и против, прикинув свои возможности по времени и бюджету.

Полезное видео

Посмотрите, как происходит процесс. Специалист расскажет, на что стоит обратить внимание:

Отличная статья 2

izbloka.com

Перекрытия из Газобетона: Алгоритм Монтажных Работ

Смонтированное перекрытие из газобетонных плит

Развитие строительных технологий в настоящее время позволило найти альтернативу многим традиционным материалам и конструкциям. Например, наряду с деревянными и железобетонными, все чаще используют сборно-монолитные перекрытия из газобетона.

Тем, кто как раз сейчас планирует постройку дома или уже занимается ею, будет интересно узнать об этой новой технологии, и о том, какие преимущества она дает.

Содержание статьи

Преимущества газобетонных перекрытий

Нашим постоянным читателям не нужно объяснять, что такое газобетон, и каковы его особенности. Если коротко, это ячеистый бетон, поры которого заполнены газом.

Такая структура придает материалу очень полезные свойства: малый вес и низкую теплопроводность. Иными словами, газобетонные перекрытия гораздо легче, и намного теплее железобетонных.

Обладают они и другими достоинствами:

• Достаточно высокий уровень прочности: плиты перекрытий из газобетона в зависимости от марки могут выдержать нагрузку от 300 до 600 кг/м2, а сборно-монолитные конструкции — и выше;
• Устойчивость к воздействию окружающей среды;
• Экологическая безопасность: в составе материала только натуральные компоненты, безопасные для здоровья человека – известь, цемент, алюминий, кремний;
• Легкость транспортировки;

Достоинства газобетона

• Высокий срок эксплуатации;
• Простота монтажа за счет точных геометрических параметров и продуманной системы крепления;
• Экономия на утеплении и отделке полов и потолков: перекрытия получаются теплыми и очень ровными.

Поверхность после шлифовки швов готова к настилке линолеума или ламината

Устройство перекрытий

Инструкция по монтажу перекрытий из газобетонных блоков и панелей отличается от инструкции по укладке железобетонных изделий. Это связано с меньшей прочностью, которой обладает газобетон – плиты перекрытия из этого материала уступают традиционным аналогам.

Выбор способа монтажа зависит от расчетной нагрузки на перекрытия, расстояния между пролетами и материала стен здания.

Перекрытия из армированных плит

Газобетонные плиты перекрытия выпускаются толщиной 300 мм. Ширина таких изделий не превышает 180 см, а длина — 600 см. Поэтому максимальная длина пролета, которую ими можно перекрыть, должна быть до 5,5-5,7 метров.

При меньшей длине пролета панели обрезаются с помощью обычной ножовки

Обратите внимание. Глубина опирания панелей на несущие стены должна составлять не менее 12,5 см. Отсюда и требования к максимальной длине пролета.

Наиболее востребованы панели с системой паз-гребень, обеспечивающей плотность и прочность боковых швов.

Газобетонная плита перекрытия с пазогребневой системой соединения

Монтаж осуществляется в такой последовательности:

• На опорные стены укладывается раствор;
• Плиты поднимаются краном, и силами двух стропальщиков выравниваются по месту;
• Гребень каждой следующей плиты вставляется в паз предыдущей;

Стыковка соседних плит

• По периметру здания на раствор устанавливаются опалубочные блоки толщиной 100 мм и арматурный пояс из двух уровней стального прута;
• Образовавшийся кольцевой анкер и швы между панелями бетонируют.

Замоноличивание швов и периметра позволяет равномерно распределить нагрузку на перекрытие

Это важно! Так как для производства перегородочных блоков используют менее прочный газобетон, перекрытия не должны на них опираться, чтобы не создавать лишнюю нагрузку. Поэтому газобетонные перегородки должны быть ниже несущих стен на 10-20 мм, а между ними и потолком устраиваются демпферные швы из минеральной ваты или монтажной пены.

На фото виден зазор между потолком и перегородкой

Этот вид перекрытий не пользуется большой популярностью, и применяется преимущественно для устройства потолка под нежилым чердачным помещением, не используемым для бытовых нужд. Связано это с недостаточной несущей способностью газобетонных панелей.

Предельная величина нагрузки на них составляет 600 кг/м2, но если учесть вес перегородок, мебели, бытовой техники, людей и напольного покрытия, этого часто оказывается недостаточно для безопасной эксплуатации помещений.

Сборно-монолитные перекрытия

Более прочная и надежная альтернатива описанной выше конструкции – сборно-монолитное перекрытие из газобетона с использованием армирующего каркаса. Этот каркас может быть  самодельным или заводского производства.

Последний представляет собой особую конструкцию, состоящую из следующих элементов:

• Легкая железобетонная балка длиной до 7,2 метра;
• Пространственный арматурный каркас.

Стальной арматурный каркас

Два нижних стальных стержня диаметром 12 мм заглублены в тело балки, а верхний диаметром 8 мм установлен на высоте 20 см от её нижней плоскости. Продольные стержни связаны между собой треугольниками поперечных соединений диаметром не менее 6 мм.

При использовании заводского каркаса для устройства перекрытий применяют Т-образные плиты перекрытия – газобетон в виде блоков размером 600х250х200 мм.

Процесс устройства сборно-монолитного перекрытия выглядит так:

Изображение	Описание
Установка балок	Балки концами укладываются на несущие стены, или на закрепленную на них ригельную систему. Если длина пролетов более 7 метров, под балки устанавливаются опорные конструкции. Если меньше, они обрезаются на месте монтажа.
Монтаж вкладышей	Газобетонные блоки укладываются на балки пазами вниз, образуя с ними в нижней части ровную поверхность потолка. Делается это своими руками, без помощи техники, так как вкладыши легкие.
Устройство несъемной опалубки	По периметру наружных стен выкладывают опалубку из блоков толщиной 100-150 мм. Между ней и арматурным каркасом прокладывают утеплитель (пенополистирол толщиной 30 мм) для сокращения потерь тепла через торцы ж/б перекрытий.
Укладка арматурной сетки	Поверх смонтированной конструкции укладывается арматурная сетка. Она должна быть на несколько сантиметров приподнята над поверхностью блоков.
Устройство монолитной стяжки	Устройство перекрытий по газобетонным блокам завершается заполнением швов между соседними элементами легким ячеистым бетоном. Одновременно с этим выполняется стяжка толщиной 5 см.

В результате получается теплое и надежное перекрытие из газобетона, собранное из блоков и замоноличенное стяжкой.

Схема устройства сборно-монолитного газобетонного перекрытия

Можно обойтись и без готовых балок, если вас не устраивает их цена. Но времени на работу уйдет гораздо больше.

Для этого в перекрываемый пролет параллельными рядами устанавливаются широкие и ровные доски на опорных стойках. Их верхняя плоскость должна быть на уровне последнего ряда несущих стен.

Съемная опалубка из досок для монолитных балок

На доски стелется полиэтиленовая пленка или другой водонепроницаемый материал. Затем на них укладываются стандартные блоки так, чтобы между их гранями осталось пустое пространство для арматурного каркаса будущей балки.

Арматурный каркас из стальных стержней

Каркас укладывается между блоками на опалубочную доску с опорой на несущие стены. Далее работа выполняется по описанной выше схеме. Когда бетон наберет проектную прочность, опалубку снимают.

Особенности устройства перекрытий по стенам из газобетона

Многих интересует, можно ли плиты перекрытия класть на газобетон, ведь стеновые блоки из этого материала особой прочностью не отличаются, и могут не выдержать серьезной нагрузки.

Строители дают положительный ответ на этот вопрос — но только если монолитное перекрытие на газобетон выполняется с соблюдением следующих условий:

• Толщина несущих стен должна быть не менее 30 см;
• По периметру здания необходимо соорудить железобетонный армопояс высотой 25 см и шириной, равной толщине несущих стен;

Обратите внимание. Такой армированный пояс равномерно распределяет нагрузку, которую оказывает плита перекрытия на газобетон, и служит прочным основанием для монолитной конструкции.

• Плиты перекрытия должны опираться на стены на глубину 20 см.

Выполнив эти условия, вы сможете не переживать за то, что стены потрескаются от нагрузки или обвалится потолок.

Заключение

Видео в этой статье даст вам возможность своими глазами понаблюдать за процессом создания газобетонных перекрытий. Вы увидите, что конструкция получается надежной и экономичной, так как она позволит до минимума снизить затраты на утепление и отделку потолка и пола верхнего этажа.

И не забудьте, что плиты перекрытия на газобетонные стены укладываются только после усиления их в верхней части. Но это касается не только описанных в статье конструкций, а и перекрытий из любых других материалов.

beton-house.com

Перекрытия в доме из газобетона

Для домов из газобетона подходят все существующие типы перекрытий. Процесс их монтажа также не имеет никаких отличительных особенностей. Поэтому выбор типа перекрытия в доме из газобетона зависит напрямую от клиента.

В первую очередь, необходимо исходить из удобства клиента. Самый простой вариант перекрытия в данном случае — готовые железобетонные плиты. Основные преимущества – это быстрота монтажа и надежность, подтвержденная паспортом качества завода изготовителя. Клиент может быть уверен, что плиты выдерживают, допустим, 700 кг на 1 кв. м. согласно данным завода, а значит можно спокойно ставить любую мебель, не опасаясь того, что с перекрытием что-либо произойдет.

В случае если подъездные пути не позволяют доставить к дому готовые плиты, необходимо подобрать другой наиболее подходящий вариант перекрытия. Например, заливка монолитной плиты или устройство деревянного перекрытия.

Здесь важно учитывать материальное положение клиента.

При устройстве деревянного перекрытия возможно постепенное выполнение работ. Так, к примеру, в ходе строительства можно сначала уложить лаги, которых будет достаточно, чтобы продолжить строительство стен второго этажа и кровли, а весь пирог пола сделать позже, когда появятся деньги.

При устройстве монолитного перекрытия это невозможно — весь процесс необходимо производить сразу и в полном объеме. Для этого понадобятся немалые средства на опалубку, арматуру и бетон.

Если финансовая база клиента достаточная, то переживать тут не о чем. Однако, в ином случае, при выборе монолитного перекрытия может просто не хватить денег на монтаж стен второго этажа или устройство кровли. Выбор всегда остается за клиентом.

Типы перекрытий

Итак, существуют такие виды перекрытий как монолитные, сборные, деревянные и газобетонные. Все они подходят для устройства перекрытий в домах из газобетона, никаких особенностей применения этих перекрытий в газобетоне нет. Остановимся подробнее на каждом из них.

Плиты перекрытия для дома из газобетона

Готовые железобетонные плиты перекрытия для дома из газобетона доставляют к коттеджу на грузовой машине. При помощи подъемного крана плиты укладывают на несущие стены через подстилающий слой изолирующего раствора. Точно также как и в кирпичном доме, необходимо опирание плит перекрытия на газобетонные блоки минимум на 120 мм, максимум на 150 мм – этого более чем достаточно.

Деревянные перекрытия в доме из газобетона

При устройстве деревянных перекрытий лаги необходимо опирать на 200 мм через гидроизоляцию. Для этого в процессе укладки блоков можно заранее определить место монтажа лаг и оставить ниши для них, либо в процессе кладки можно защемить лагу.

Допустим, лага идет 200 мм по высоте и 100 мм по ширине. Необходимо сделать нишу высотой 200 мм, шириной 100 мм и в глубину 200 мм с небольшим запасом, чтобы туда вошла лага.

Шаг лаг определяется из расчета нагрузок. Зная сечение лаг, какую нагрузку воспринимает одна лага и, соответственно, какой шаг этих лаг, мы можем рассчитать несущую способность деревянного перекрытия.

Устройство лаг необходимо для удобства дальнейшего монтажа стен 2 этажа и кровли.

После того как коробка готова, возвращаемся к перекрытию.

Снизу подшиваем сплошным настилом подшивную доску где-то 20-25 мм толщиной. Под ней делаем пароизоляцию, чтобы защитить от увлажнения базальтовый утеплитель, уложенный внутрь между лагами на досчатый настил. Толщина утеплителя 100-150 мм, этого достаточно для хорошей звукоизоляции. Поверх лаг укладываем гидроизоляцию для защиты базальтового утеплителя от увлажнения сверху. И дальше уже, как вариант, настилаем половую доску. В результате имеем готовый пирог.

На эту половую доску, как правило, стелется ламинат через подложку, либо облицовывают саму половую доску, в основном, на дачах. Для этого ее обрабатывают, пропитывают и красят, получая в результате готовый деревянный пол.

Что же делать, если такие варианты, как ламинат и деревянный пол, вас не устраивают? Допустим, в ванной комнате более привычной является половая плитка. Существуют некоторые хитрости. Можно на половую доску уложить цементно-стружечную плиту, которую уже, в свою очередь, и облицовывать плиткой.

Монолитное перекрытие

При устройстве монолитного перекрытия делаем временную опалубку, вяжем каркас из арматуры непосредственно на строительной площадке и заливаем бетоном. После того, как бетон набирает марочную прочность, демонтируем опалубку. Получаем монолитную плиту.

Основным преимуществом монолитной плиты является возможность заливки перекрытий различных конфигураций, будь то полукруглые или более сложные элементы. Однако важно понимать, что для выполнения этой работы требуются специалисты высокого уровня. От правильного выбора расчетной арматуры и увязки каркаса зависит то, как эта плита в дальнейшем будет воспринимать нагрузки, не разрушится ли она. Процесс заливки монолитного перекрытия должен в обязательном порядке контролироваться строителями, имеющими большой опыт таких работ. Их ошибка может дорого вам обойтись.

Железобетонные балки

При устройстве перекрытия возможно применение железобетонных балок. Они представляют собой прогон длиной 6 метров и высотой около 0,5 м. Это несущая полноценная балка, на которую можно опирать даже плиты перекрытия. Таким образом,  при помощи железобетонной балки можно перекрыть проем до 6 м, где балка будет воспринимать нагрузку плит перекрытия.

Газобетонные перекрытия

Раньше на заводе «Коттедж» выпускали перекрытия из газобетона, но в виду экономической нецелесообразности их перестали производить.

Узнайте больше о газобетоне и о строительстве из него в учебном центре «Газобетон63.ру»

gazobeton63.ru

Перекрытия в домах из газобетона

Дома из газобетонных блоков строят высотой не больше трех этажей. Перекрытия в домах из газобетона делают с учетом материала стен, равно как и газоблоки подбирают с такими характеристиками, чтобы они выдержали перекрытия.

Виды перекрытий для газобетона

• монолитные;
• железобетонные плиты;
• газобетонные плиты;
• деревянные или металлические балки.

Плитные перекрытия

Плиты для перекрытий могут быть железобетонными или газобетонными. Перекрытие из газобетона легче железобетонного, плиты из газобетона собираются в монолитное полотно благодаря пазогребневой системе. Если же используются плиты без пазов и гребней, то в зазор между плитами закладывается арматура и заливается песчано-цементный раствор. Газобетонные плиты перекрытия армируются сеткой, они выдерживают нагрузку 600 кг на 1 квадратный метр, чего вполне достаточно для индивидуального жилого дома.

Схема устройства перекрытия из газобетонных плит

Газобетонные плиты для перекрытий могут быть разных размеров. Плитное перекрытие должно быть на 20 сантиметров длиннее пролета, чтобы с каждой стороны заходить на стену на 10 сантиметров.

Железобетонные плиты похожи на газобетонные, однако они значительно тяжелее, поэтому при их использовании необходимо точно высчитывать нагрузку.

К преимуществам плитных перекрытий можно отнести:

• быстрый монтаж;
• хорошая шумо- и теплоизоляция;
• высокая несущая способность;
• доступная стоимость.

Недостатком можно считать необходимость использования крана для установки плит и сравнительно большой вес.

Монолитные перекрытия

Для монолитного перекрытия изготавливается арматурный каркас, который заливается бетоном. Толщина монолитного перекрытия может достигать 300 мм. Монолитное перекрытие может быть любой формы – в этом главное отличие от плитного перекрытия, которое может быть только прямоугольным. Монолитное перекрытие имеет высокую несущую способность – до 800 кг на квадратный метр, но его достаточно долго и дорого делать.

Устройство монолитного перекрытия

Перекрытия по балкам

Для такого варианта используются металлические или деревянные балки, на которые укладывается настил из фанеры или доски, а пространство между балками заполняется керамзитом, минеральной ватой, пенополистиролом или прочими утеплителями. Это проверенный и недорогой способ сделать межэтажное перекрытие.

Пример деревянного перекрытия в доме из газоблоков

Какие перекрытия лучше для домов из газобетона

Совет прораба:
В домах из газоблоков можно делать любые перекрытия при условии точного расчета нагрузки на стены. Проще всего сделать перекрытия деревянными или из газобетонных плит, ведь нагрузка от них на стены ниже, чем от прочих материалов и к тому же эти варианты самые дешевые.

Обычно считается, что внутренние перегородки не являются несущими, поэтому их делают чуть ниже, чем несущие стены, чтобы перекрытия не них не опирались. Перегородки из газобетона обычно делают на 2 сантиметра ниже перекрытий, чтобы перекрытие не давило на них, ведь от такой нагрузки на перегородках могут появиться трещины.

Разновидностью перекрытий можно считать оконные и дверные перемычки из газобетона — их используют с расчетной нагрузкой по проекту. Если толщина стен превышает 500 мм, можно использовать сборные перемычки. Длина перемычки должна быть больше ширины проема на 100 мм в каждую сторону.

Видео: укладка деревянных перекрытий в доме из газобетона

2bloka.ru
