Устройство перемычек в кирпичных стенах
1. Устройство проемов в кирпичных стенах
Работы по устройству проемов начинают с установки временных креплений. Борозды (штрабы) пробивают с двух сторон в месте установки перемычки поочередно. Высота и ширина борозд должна соответствовать высоте и ширине перемычки и иметь зазор порядка 40. 60 мм для плотной заклинки вновь подведенных элементов с существующей кладкой.
До монтажа стальных заменяющих балок из профильной стали (уголков, швеллеров) последние обворачивают сетками. При монтаже балок обеспечивается тщательное заполнение раствором марки не ниже М100 зазоров между кирпичной кладкой и устанавливаемой конструкцией. После заполнения раствором стальные балки стягивают болтами. Шаг стяжных болтов принимают не более 500 мм при пролетах не более 2400 мм и не более 800 мм при пролетах более 2400 мм. Расстояние от торцов профиля до стяжного болта принимается не менее 100 мм.
Рис. 14.14. Устройство нового проема в существующих стенах: 1 – швеллер, 2 – стяжные болты, 3 – раствор, 4 – стальная сетка, 5 – устраиваемый проем
Номер профиля швеллера стальных перемычек для конкретной ширины проема при различных толщинах стен указан в таблице. После монтажа элементов перемычки и твердения раствора осуществляется пробивка проемов под перемычками. Величина опорных зон для стальных перемычек из швеллеров при существующих или проектируемых проемах устанавливается согласно таблице.
2. Дефекты и повреждения сварных швов. Ух устранение. Усиление соединений со стыковыми швами.
Дефекты . 1.трещины;2.полости, поры, свищи, усадочные раковины, кратеры;3.твердые включения; 4.несплавления и непровары;5.нарушения формы шва – подрезы, усадочные канавки, превышения выпуклости, превышения проплава, наплавы, смещения, натеки, прожоги и др.;6.прочие дефекты.
За измеритель дефектов можно принять степень ослабления шва (отношение фактической и номинальной высоты шва, глубина подреза, отношение длины дефектного участка шва к полной и т.д.) ;
Наиболее часто дефекты и повреждения сварных швов встречаются в к-циях из кипящ. стали. Неполномерные швы с уменьш. по сравнению с проектом, высотой катетов снижают несущ. сп-ть узлов. Подрезы, кратеры, неравномерная высота шва повышают концентрацию напряжений и особенно опасны в случае эксплуатации при отрицательной температуре (в неотапливаемых зданиях) и при наличии динамических и вибрационных воздействий (например, подвесных кранов). При близком расположении швов в фасонках (ферм) создается поле растягивающих сварочных напряжений, что повышает опасность хрупкого разрушения. Низкое качество швов, выполненных вручную или полуавтоматом, создает дополнительную концентрацию напряжений. Глубина проплавления швов, даже выполненных автоматом, часто не превышает 0,5 высоты шва и по линии сопряжения стенки и пояса возникает непровар.
Устранение сварочных дефектов:Крупные трещины в швах ликвидируют путем их заварки. Предварительно сверлят сквозные отверстия на расстоянии 40—50 мм от каждого конца трещины, чтобы предупредить ее дальнейшее распространение. Затем пневматическим зубилом, газовым резаком для поверхностной резки или воздушно-дуговым резаком производят V- или Х-образную разделку трещины, зачищают ее кромки от шлака и заваривают обратно-ступенчатым способом (рис. 7). Иногда перед сваркой металл в конце трещины нагревают газовой горелкой до температуры 150—200° С с тем, чтобы шов и нагретые участки остывали одновременно. Это позволяет избежать появления остаточных напряжений на концах шва.Швы с внутренними мелкими трещинами, непроварами, газовыми и шлаковыми включениями полностью вырубают или выплавляют и заваривают вновь. Аналогичным образом поступают с пережженными участками.В сварных конструкциях, изготовленных из углеродистых сталей, применяют как выплавку, так и вырубку швов; в конструкциях же из легированных сталей швы можно только вырубать, так как при выплавке происходит изменение структуры и свойств основного металла. Неполномерность шва устраняют наплавкой дополнительных слоев, а подрезы заваривают тонкими валиковыми швами.Наплавы, натеки, а также чрезмерное усиление шва (лишний металл в сечении шва) удаляют пневматическим зубилом или абразивным инструментом.При перегреве металла выполняют соответствующую термическую обработку.
Усиление соединений со стыковыми швами.
Стыковые швы не усиливают, так как их высота определяется толщиной стыкуемых элементов и устройство валика шва, выступающего от поверхности элементов, может только ухудшить условия его работы из-за концентрации местных напряжений.
Стыковые соединения стержней, забракованные по результатам контроля, могут быть вырезаны или усилены. Вырезанное соединение следует заменить вставкой и заварить вновь. Допускается усиление некачественных сварных соединений накладками согласно схеме, приведенной на рис. 1 и рис. 2.
Рисунок 2. 1 — сварное соединение; 2 — стальная скоба; 3 — накладка;
Рисунок 1. 1 — сварной шов; 2 — накладка; 3 — дефект; 4 — протяженные сварные швы
Подбор перемычек в кирпичных стенах
Перед тем как осуществить монтаж перемычек на кирпичные стены, необходимо понять некоторые важные нюансы. Во-первых, что такое перегородка и обязательно ли ее вообще использовать в строительстве?
Перемычкой считается элемент конструкции, который ложится над дверными и оконными проемами и несет нагрузку кирпичных стен. Если давление действует на кладку над проемами, то следует использовать железобетонные перегородки.
Когда воздействие отсутствует или нагрузка на кирпичи вне проема, то допустимо использовать не несущие железобетонные или кирпичные конструкции, обязательное условие – применение качественного раствора и арматуры между рядами кирпичей.
Удобно использовать железобетонные перемычки
Каким же образом правильно подобрать перемычки для кирпичных стен, для каких целей следует их использовать? Все перегородки выполняют следующие функции:
- являются основной частью проема;
- усиливают конструкцию перекрытий: если верхнюю часть проемов не укреплять, тогда стена обрушится, так как не сможет удерживать нагрузку;
- создают основание для дальнейшей укладки рядов.
Для перемычек применяют материалы с высокими прочностными показателями, часто их изготавливают из аналогичного сырья, что и уличная стена, но иногда сырье заготовок отличается по всем имеющимся показателям.
Независимо от типа материала перегородка должна максимально усиливать проем, а также перераспределять силу тяжести над собой. Перед тем, как подобрать необходимые перемычки для кирпичных стен, следует рассмотреть виды.
Их изготавливают из 4 основных материалов:
Если требуется расширить размеры проема, то следует позаботиться о верном расположении перегородки над ним. Расширить высоту вверх не получится, только если убирать ряды снизу. При изменении проема по ширине нужно удлинить балки укрепления, учитывая показатель минимального опирания перемычек на кирпичную стену.
Перегородка из кирпича
При сборке кирпичной перемычки используют подпорки из труб
Опалубка будет удерживаться непосредственно на кладке, при ее демонтаже выступающие камни стесывают. Если ширина проема больше 1,5 м, то короб ложится на деревянные кружала, установленные на ребро. Помимо деревянной конструкции опалубки, также используют опоры из труб, такую конструкцию достаточно легко собрать.
Для этого берут пару кусков трубы диаметром 5 см и закрепляют в большую диаметром 6 см, во время монтажа перегородки из кирпича конструкцию раздвигают в разные стороны, чтобы концы меньших труб входили в саму кладку. На каждый проем следует устанавливать минимум по два кружала, затем из красного кирпича делают кладку лучковых или клинчатых перегородок со швами в виде клиньев.
Сначала выкладывают опорную пяту

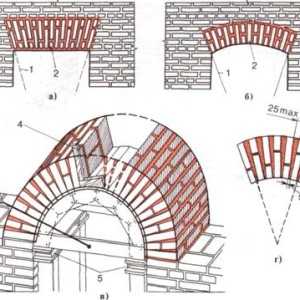

Кладка перегородок из кирпича: а — вид спереди, б — сечение перегородки, в —перемычка на опалубке из дерева, г —конструкция на кружалах из труб; 1 — арматура, 2 — доска, 3 —кружала из доски, 4 —кружала Огаркова.
Толщина швов должна быть сверху до 25 мм, а внизу примерно 5-7 мм. Перед тем, как выкладывать перемычки в проёме, важно возвести стены по всему периметру до их уровня. Изначально стоит выложить опорную кирпичную пяту, только после этого произвести установку самой перегородки.
Перед монтажом опорной плоскости следует подготовить необходимый шаблон, потом по изготовленной опалубке выполняют кладку поперечными рядами. Ее важно производить так, чтобы их количество по горизонтали было нечетным. Центральный ряд из кирпича считается замковым, расположен он строго в вертикальном положении.
Кладка клинчатых или лучковых перегородок осуществляется таким образом, чтобы с каждой стороны от пяты к центральному замку ряд завершался центральным кирпичом, затем проверяют правильное расположение швов с помощью веревки, ее закрепляют в местах опорных частей на кирпичной стене.
Если ширина проема больше 2 м, то запрещается проводить кладку клинчатой перемычки, так как они могут обвалиться.
Арочные перемычки
Ряды перегородки укладывают перпендикулярно направлению действующей силы
Монтаж арочных перегородок осуществляется в той же последовательности, что и клинчатых. Швы кирпичей следует располагать перпендикулярно каркасу кладки толщиной 25 мм сверху и 5 мм снизу.
Нагрузка при возведении арок действует по касательной, поэтому ряды стоит укладывать перпендикулярно направлению действующей силы, а швы кладки плотно заполняют цементом. Для увеличения надежности арок ее поверхность необходимо заштукатурить, толщина слоя должна быть не менее четверти толщины кирпича.
Правильное расположение швов проверяется при помощи веревки, а расположение рядов – по шаблону. Собирать деревянный короб для арок следует так, чтобы после укладки всех кирпичей его можно было легко ослабить, опустить и разобрать. Под кружала устанавливают клинья, с помощью которых опалубка поднимается или опускается.
После монтажа арки из кирпича ее необходимо выдержать в опалубке. Точное время застывания раствора зависит от марки цемента.
Железобетонные перемычки
Готовые перемычки сэкономят время
Монтаж перегородок из железобетона предназначен для усиления проема в несущей стене. Предварительно следует произвести расчет, а уже по нему осуществляют подбор перемычки в кирпичных стенах. Часто строители не закупают готовые изделия, а делают заготовку на месте, так как стоимость собранного товара намного выше, чем изготовленного в домашних условиях.
Устанавливают опалубку из досок, прокладывают в нее арматуру и заполняют готовым бетонным раствором. Устройство перемычки в кирпичных стенах чаще всего зависит от самого изделия, геометрии проема и давления на стены. Если нет ни времени, ни возможности изготовить деталь самостоятельно, то устанавливают готовые перегородки. Подробнее о видах перемычек смотрите в этом видео:
Для надежного их удерживания требуется дополнительно проложить арматурный пояс только на границе соприкосновения железобетона и несущей стены.
При монтаже железобетонных конструкций важно соблюдать рекомендованные правила их установки. Как подобрать подходящие перемычки для кирпичных стен? Они должны полностью охватывать весь проем, а также минимально опираться по 25 см на каждый край.
Чаще всего применяют в строительстве стандартные прямые заготовки, но при желании выполнить перемычку можно любой формы, стоит лишь предварительно изготовить шаблон. Гораздо надежнее будет использование железобетонной полукруглой разновидности вместо клинчатой кирпичной, ее также можно применять на проемах шириной больше 2 м.
Металлическая
Перед выбором балки сделайте расчеты на прогиб
Для усиления отверстий в несущей стене применяют металлические элементы. Перегородки выполнены из железного уголка, материал которого имеет высокую прочность и способен справиться с большим давлением на поверхность.
Как верно подобрать перемычки для кирпичных стен? Перед тем, как подбирать металлические углы, следует выполнить расчет для предотвращения прогиба перегородки выше установленных норм, затем требуется определить прочность выбранных железных элементов.
Для монтажа железного профиля в проем подгоняют деталь под швы между кирпичами кладки, края нет необходимости укреплять дополнительно стыковочной арматурой. Подробнее о том, как изготовить перемычку, смотрите в этом видео:
Чтобы уголок прочно удерживался и справлялся с нагрузкой, его важно положить минимум по 15 см на каждую сторону.
Сборные железные перегородки применяются для всех видов сооружений. Расчет усиления проводить перед монтажом не требуется.
Перекрытия из дерева
Деревянные перемычки недолговечны, но дешевы
Такие конструкции очень часто используются в строительстве частных домов из кирпича.
К недостаткам деревянных изделий относят: малую долговечность, неспособность справляться с высокой нагрузкой, гниение материала.
Единственным плюсом можно считать невысокую стоимость готового изделия.
Минимальное опирание перемычек из дерева на стены должно быть не меньше 15 см с каждой стороны. Установка перегородок из данного материала в настоящее время осуществляется только в каркасных домах.
Что такое перегородка
Устройство перегородок из кирпича
Монтаж каркасных перегородок
Устройство усиленных проемов в кирпичных стенах
- Укрепление с помощью швеллеров
- Перемычка с вертикальными стойками
- Перекладина из уголков
Проемы в кирпичных стенах устраиваются по разным причинам. Любое отверстие, сделанное в готовой кладке, нуждается в такой операции, как усиление. При устройстве проема обязательно разрушается часть стены, и без процедур по укреплению ослабленная стенка никак не обойдется, так как вряд ли она сможет выдерживать воздействующие на нее нагрузки расположенных выше конструктивных элементов строения. Усиливать необходимо не только проемы дверей и больших окон, но и участки стены, в которые будут вставлены даже небольшие окошки. Стоит добавить, что в приведенных ниже советах не будут описываться мероприятия по согласованию изменений в проекте строения. Будет рассказано только о способах укрепления стен.
Кирпичная перемычка принимает и передает нагрузку от веса перекрытия, крыши или верхних частей кладки на стену.
Существует несколько методов усиления проемов в кирпичных стенах. У всех мероприятий по их укреплению одна задача – снять нагрузку с разбираемого участка стены. Выдерживать вес находящихся выше окон перекрытий и кладки должны будут прочные перекладины. Иногда достаточно укрепить только верхнюю часть проема, но в некоторых случаях приходится строить внушительный каркас практически по его периметру. Тем не менее устройство проема всегда начинается с нанесения на перегородку его контуров и отметок для установки элементов усиления.
Укрепление с помощью швеллеров
Рисунок 1. Схема усиления проема в несущей стене с подведением перемычки из швеллеров и обрамлением уголками.
Один из способов усиления проемов в кирпичных стенах – установка над будущим отверстием 2-х швеллеров с обеих сторон стены. Кроме того, эти профили будут связаны между собой. Швеллеры выдерживают гораздо большую нагрузку, чем уголки, поэтому ими усиливают широкие проемы, над которыми находится большое количество рядов кирпичной кладки. На рис. 1 показано, как выглядит усиленный профилями проем.
Его устройство простое. В 2-х швеллерах высверливаются отверстия под шпильки или болты от М 16 до М 24. Отверстия в профилях должны находиться друг напротив друга. Расстояние между ними не должно превышать 0,5 м. При этом в перемычке не должно быть меньше 3-х шпилек. Длина швеллеров должна превышать ширину проема на 1 м. Над будущим проемом выбивается ниша, высота которой должна соответствовать ширине профиля, а глубина – ширине его боковин.
Швеллер фиксируется в борозде с помощью раствора. После этого с другой стороны стенки вырубается еще одна ниша. Через установленный швеллер высверливаются отверстия в стене. В профиль и стену вставляются шпильки или болты. Под гайками или головками обязательно должны находиться шайбы большого диаметра. С другой стороны в нишу закладывается раствор. На крепеж насаживается второй швеллер, на шпильки опять накидываются шайбы. Оба профиля стягиваются друг с другом гайками. После этого можно начинать разборку стены.
Схема усиления проема в несущих стенах с подведением рам из швеллеров
Разберите несколько рядов под перемычками и приварите между швеллерами стальную полосу, ширина которой равняется расстоянию между профилями. Толщина полосы должна составлять не меньше 6 мм. Теперь у вас готова перемычка, способная выдержать давление расположенных над ней стен и перекрытий. Вместо приваривания сплошной полосы можно скрепить швеллеры часто расположенными стальными отрезками. Теперь можно заканчивать устройство проема под окно.
Итак, чтобы провести усиление проемов, нужно приготовить:
- перфоратор;
- швеллеры и листовой прокат;
- шпильки с шайбами и гайками;
- шлифмашинку;
- сварочный аппарат;
- раствор.
Вернуться к оглавлению
Перемычка с вертикальными стойками
Рисунок 2. Схема перемычки с вертикальными стойками.
Более усиленная конструкция получается, когда перемычки передают часть нагрузки на стальные стойки, опирающиеся на основание проема. Ее устройство показано на рис. 2. Укрепление таким методом проводится, когда ширина проема превышает 1,5 м. Стойки выполняются из уголков. Они привариваются к перемычке и свариваются между собой стальными полосами. Сами полосы крепятся анкерами, которые вставляются в стену через отверстия в металле и кирпичах.
Для усиления проемов в кирпичных стенах можно устанавливать стойки (несколько по-иному). Они изготавливаются из 4-х швеллеров, устанавливаемых попарно вдоль вертикалей проема. Их пары также связываются между собой стальными листами, а пустоты под ними заполняются раствором. Делая разметку для будущего окна или двери, учитывайте габариты стальных опор.
Вернуться к оглавлению
Перекладина из уголков

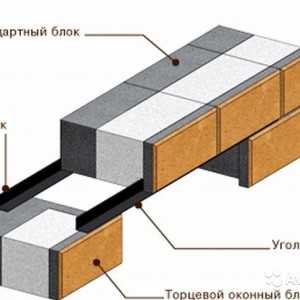

Усиление проемов для окна можно проводить и без швеллеров. Вместо них применяются уголки 60х60 с толщиной металла не менее 5 мм. Такие перемычки можно делать для небольших окошек, для которых в стене вырубается отверстие шириной менее 60 см. Кроме того, на такие перемычки не должны воздействовать большие нагрузки.
Для уголков нет необходимости вырубать в стене широкие ниши. Достаточно сделать горизонтальные штробы, в которые будет вставлен профиль. Операция выполняется до разборки участка стены. В уголках высверливаются отверстия для крепежа. Один из профилей вставляется в борозду, и через его отверстия на кладку наносятся точки сверления. Перемычка вынимается из стенки. После этого в кладке сверлятся сквозные отверстия. Важно, чтобы сверло входило в стенку строго перпендикулярно ее плоскости. По окончании сверления с другой стороны стенки также пробивается паз для уголка. После этого уголки стягиваются накручиванием гаек на шпильки. Шайбы должны быть установлены с 2-х сторон.
Как только вы зафиксировали горизонтальную перекладину, можете приступать к разборке кирпича.
Не забудьте усилить перекладину, приварив к уголкам стальные полосы.
Источники: http://www.studfiles.ru/preview/4306357/page:17/, http://moyastena.ru/iz-kirpicha/minimalnoe-opiranie-peremychek-na-kirpichnuyu-stenu, http://ostroymaterialah.ru/kirpichi/ustroistvo-proemov-v-kirpichnyx-stenax.html
kirpich-sbm.ru
видео-инструкция по монтажу своими руками, особенности Baut, виды, СНиП на опирание, расчет, цена, фото
Практически любое строение имеет вход и окна, даже складские. Это мы к тому, что при всей своей полезности и функциональности окна и двери являются проблемными зонами для строителей, и не столько установленные, сколько подготовленные под них проемы.
В сплошной кирпичной стене все понятно, нагрузка распределяется равномерно, а вот в стене в которой есть проемы под окна или дверь необходимо продумывать перемычки, которые не позволят произойти обрушению выше находящихся кирпичей. Более того перемычки это не просто барьер, они должны выдерживать значительные нагрузки, ведь 1 кубический метр кирпича с раствором может весить до 2 тонн.
Не правда ли, знакомая картина!?
О перемычках и их видах
Перемычки решают проблемы смещения и разрушения.
Для начала давайте разберемся с тем, что такое перемычка. Это архитектурная деталь, которая устанавливается или наращивается на месте оконного или дверного перекрытия. Предназначение этой детали практически раскрыто – удержать слои кирпичной кладки от смещения в проем и, следовательно, всю стену от возможного разрушения.
Виды перемычек в кирпичных стенах:
- Сборные железобетонные элементы, устанавливаются при значительной нагрузке на проемы с целью возведения второго этажа, либо при применении тяжелых конструктивных решений в проекте;

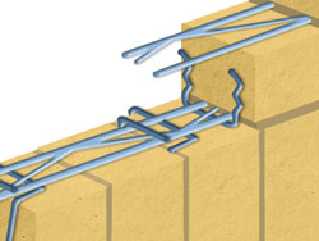

- При небольшой нагрузке используются облегченные конструкции с применением металла. При этом можно использовать как арматуру, так и уголки и даже швеллер. Не отстают от требований строителей и производители, которые предлагают изделия, такие как кирпичные перемычки Baut, позволяющие провести кладку слоя кирпичей как горизонтально, так и вертикально;
Кирпичные перемычки Baut – надежное укрепление конструкции
- Отдельного рассмотрения заслуживает арочная кладка, которая является и перемычкой и элементом декорирования фасада. Техника, которая требует специальных строительных «лекал» и определенных навыков, хотя навыки приходят очень быстро, а в результате получается очень привлекательная форма, возведенная своими руками.

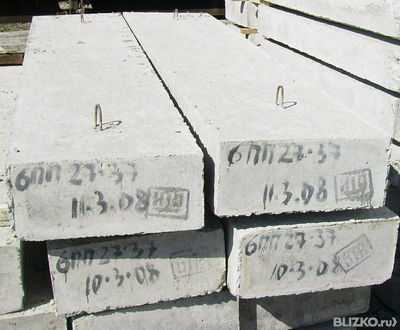

Железобетонные изделия в работе
На торговых площадках такого добра видимо, невидимо.
Тяжелые перемычки, это, как правило, заводские изделия, которые монтируются на месте с помощью подъемных устройств, например кранов.
В этой линейке изделий существует своя градация, имеются:
- Брусковые перемычки;
- Балочные аналоги;
- Плитные изделия с шириной более 25 см;
- Фасадные железобетонные конструкции.
Кроме того существуют изделия несущие и ненесущие. Все различие будет состоять в том, что несущие обладают большей прочностью и способны выдерживать нагрузки второго этажа, или приравненные к ним, при том, что сама стена будет несущей.
Ненесущие изделия выдерживают себя любимых и несколько кладок кирпича до крыши. Естественно, что цена ненесущих перемычек будет ниже.
Кроме этого есть общие условия по изготовлению и монтажу, приемлемые для всего ряда изделий:
- Во всех изделиях имеется сварной металлический каркас представленный арматурой и тяжелая смесь бетона;
- Монтаж перемычек на кирпичные стены осуществляется только в том случае, если подготовленные места укладки находятся на одном уровне. В этом случае на стены укладывается раствор и с помощью крана перемычки водружаются на стационарные места, после чего снова проверяется горизонтальность укладки строительным уровнем.
Изделия могут быть различной формы.
К сведению!
Это связано с тем, что разные грани изделия могут по-разному реагировать на нагрузку, при возведении же серьезной несущей конструкции дальнейшее поведение балок трудно предсказать.
Если вы выставляете перемычку из нескольких элементов, они должны быть уложены в одном положении, до достижения необходимой ширины пролета.
И еще, существуют прописанные нормы СНиП на опирание перемычек на кирпичную стену.
Это важно, так как уменьшение этих параметров может привести к катастрофическим последствиям.
Так вот на сплошную стену перегородка заходит на глубину 25 см, на кирпичную перегородку между окнами – на 20 см.
- Конечно, допускается монтаж перемычек на кирпичные стены методом наращивания конструкции самостоятельно, на месте. В этом случае вам понадобится опалубка, которая представляет собой короб. При этом нижняя часть, или дно, полностью повторяет площадь проема, она прибивается к боковым частям, которые заходят на 20-25 см в конструкцию стены или перемычки (вспоминаем рекомендации СНиП).
Сбоку конструкцию можно ограничить элементами кирпичной кладки. Для более четкого прилегания доски к стене, на слое подвязки в стене монтируются кирпичи так, чтобы с лицевой и внутренней стороны кирпич на половину выступать из общего ансамбля.
В сам короб закладывается металлическая конструкция и заливается цементным раствором. Для более крепкой сцепки прутья арматуры можно завести в стыковочный слой раствора, бокового ограничителя (то есть, между кирпичами).
И еще одна деталь. После того, как доморощенная балка выстоится боковые кирпичи можно аккуратно срезать болгаркой, а можно использовать для подвязки элементов декора окна.
Металл для поддержки
Швеллер прекрасно справится со своей задачей.
Очень часто, особенно при возведении одноэтажных строений, либо небольших дачных домиков, необходимость в тяжелых, железобетонных конструкциях отпадает. В этом случае подбор перемычек в кирпичных стенах осуществляется среди готовых металлических изделий.
В ход могут пойти и просто прутья арматуры, и металлический уголок, и швеллер, даже простые полосы металла неплохо справятся с этой задачей. Существует еще одно преимущество металлических подпорок – они очень быстро монтируются.
Но существует одно но. Необходимо провести расчет перемычки для кирпичных стен. Так как возможно со временем прогиб конструкции, что в свою очередь может заклинить или вообще разрушить установленное окно.
По уже не раз упомянутым СНиП, существуют достаточно жесткие критерии изгибов материала, которые допускаются. Металлические опоры должны прогибаться не более чем на 1/200 своей длины.
Совет!
Для проведения расчетов подбора материала в каждом конкретном случае существует методика, достаточно последовательно описанная во все тех же СНиП, ориентируйтесь на них, вы сможете провести расчет на возможности материала.
И о кирпиче

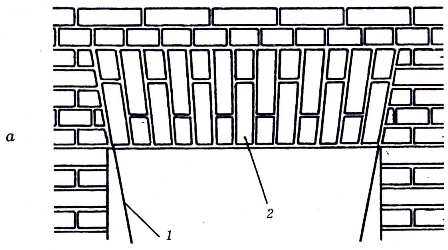

Кладка клинчатая.
Не обязательно прибегать к установке железобетонных и металлических перемычек. Особенно это касается одноэтажных, небольших строений, дачных домиков и тому подобных строений.
Можно сотворить перемычку и с помощью обычного кирпича, при этом не имеет особого значения, какой кирпич вы используете для возведения стен. Это может быть и строительный кирпич и двойной силикатный кирпич М 150, перемычка будет сделана из того же, но одинарного кирпича.
Инструкция возведения предполагает следующие этапы:
- Возведение опалубки. В данном случае допускается упрощенная опалубка. Неплохо зарекомендовала себя конструкция, состоящая из двух видов труб разного диаметра.
Технология достаточно проста. В кладке оставляют борозды под трубы диаметра 48 мм. Сами же опоры это трубы диаметром 60 мм, в них вставляются обрезки трубы в 48 мм, при установке труба 60 подбирается под периметр окна, а отрезки 48 мм разводятся и заходят в подготовленные пазы в кладке.
Далее устанавливаются доски, на которых и будет возводиться вся конструкция, при этом верхняя часть доски выходит на один уровень с кирпичной кладкой.
Для нешироких дачных стен, можно выставить на столбики кирпичей, в оконном проеме, деревянную доску и осуществлять кладку кирпичей на ней;
- Далее осуществляется непосредственно кладка, в которой присутствуют некоторые технические нюансы достойные описания. Хотя для работ применяется обычный глиняный кирпич, но его кладка будет несколько отличаться от обычной кладки кирпича.
Есть две техники названные клинчатой и лучковой. Они очень похожи между собой по укладке, но в первом случае кладка напоминает по внешнему виду клин между двумя параллельными линиями, во втором случае этот клин расположен между дугами, что внешне смотрится более интересно.
Фото лучкового вида кладки.
Интересно знать!
При строительстве такого перекрытия в местах стыковок с конструкцией стены формируют так называемые пятки, это опоры для кирпича с подрезанным краем.
Сами кирпичи, от пятки до замка, устанавливаются с увеличением слоя раствора от 5 мм в нижней части до 25 мм в верхней, с обязательным плотным заполнением швов.
Замок — это тот же кирпич, который выставляется строго вертикально и является запирающим для двух дуг конструкции.
Клинчатый тип вживую.
И еще!
Для проемов более 2 метров, данный тип кладки не допускается.
Место замка определяется строго в середине набираемой перемычки с помощью обычного отвеса.
Отдельно об арках

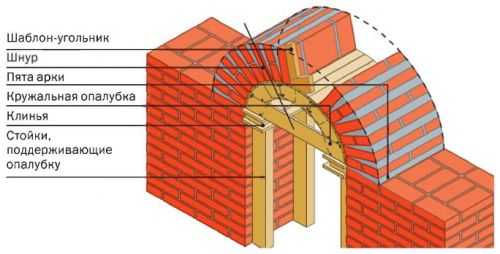

Арка возводится на болванке.
Арки – это поэзия кирпичных стен.
Здесь, технологии чем-то похожи на укладку уже описанных клинчатой и лучковой методик, но есть особенности:
- В данном случае сама опора делается в виде арки с необходимым радиусом кривизны. С этой целью можно использовать дерево, соорудив из него такой каркас, который прекрасно создаст изгиб необходимого радиуса кривизны. Единственное на что следует обратить внимание, это на то, чтобы тяжелый кирпич не подмял, и не деформировал дерево, а для этого сооружается усиление, в виде дополнительных ребер жесткости ;
- Укладка начинается с ровной горизонтальной поверхности стены с производством швов, позволяющих вести всю конструкцию арки с некоторым углом разворота, при этом нагрузка будет распределяться достаточно равномерно;
- Каждый кирпич должен устанавливаться на свое место с проверкой уровня укладки угольником и уже описанной толщиной швов;
- Запирательный кирпич устанавливается строго вертикально, замыкая всю конструкцию, также замком.
Для полной наглядности.
Обратите внимание!
При снятии опалубки кирпичи несколько опускаются вниз, и особенностью конструкции является то, что она при этом заклинивает сама себя.
В заключение
При проведении расчетов на перемычки вводится большое количество коэффициентов, расчетных величин на прочность, изгиб, инерцию и прочее. Мы умышленно не стали прибегать к загрузке материала сложными вычислениями, тем более что по вашему желанию, вам их проведет любой строитель. Видео в этой статье подготовило обобщающую информацию по затронутой теме.
klademkirpich.ru
Перемычки на кирпичные стены своими руками
Настоящие профессионалы знают, что не только идентичные строения, но даже и внешне абсолютно разные постройки обязательно имеют сходства.
Устройство перемычек
А о принципах возведения зданий и говорить не стоит. Только соблюдая годами выработанные правила можно построить по-настоящему надежную конструкцию, устойчивую к естественным движениям земной коры, которая вызывает деформацию зданий. Наиболее проблемными участками при возведении зданий, независимо от их размеров и назначения, являются оконные и дверные проемы. Для того, чтобы здание прослужило долго и было безопасным для пребывания в нем людей, возникает необходимость тщательно продумывать расположение специальных перемычек, которые позволят удерживать нагрузку выше находящихся кирпичей и дополнительно станут связующим элементом конструкции, повышающим ее прочность.
Подбор вида перемычек
виды перемычек
Подбор перемычек в кирпичных стенах следует проводить в первую очередь с учетом особенностей строения. Конечно, то, как будет выглядеть здание по окончанию работ, тоже нужно учитывать. Очень важным аспектом в подборе перемычек является определение стены – несущей или самонесущей. Именно с этого, в принципе, и начинается вся работа. Ведь трудно переоценить выполняемые функции этого элемента при укреплении стеновой конструкции, причем, особенно это актуально в первую очередь для несущих стен. Формирование проема в самонесущей стене может задать итоговую форму проемов полностью для всего дома, а также становится основой для потолочного перекрытия и для продолжения стены.
Опирание перемычки на кирпичную кладку и ее глубина должна составлять минимум 1/3 ее высоты, но, в то же время, быть не менее 10 см. Если же в работе используется балка для укрепления конструкция и повышения, то в глубину опирание перемычки на кирпичную стену составит ровно половину ее высоты, увеличенную приблизительно на четверть метра. При использовании железобетонной перемычки в строящихся конструкциях, зона опирания их на кирпичную стену должна быть не менее, чем 250 мм.
кладка стен на перемычку
Устройство перемычек в кирпичных стенах во многом зависит от используемого материала, формы проема и нагрузок на стены. Перемычки выстраивают с применением дощатой опалубки толщиной 4-5 см. Слой раствора должен составлять приблизительно два сантиметра. Пока раствор еще не застыл, в него вдавливают арматурные прутья диаметром шесть миллиметров, из расчета пара прутов на кирпич, но не менее трех на полную перемычку. Их концы должны выходить за границы проемов на 25 см минимум и быть согнуты в виде крюка. Металлические пруты значительно укрепят конструкцию перемычки.
В случае с самонесущей стеной применяют перемычки из кирпича, выложенного рядами. Этот вариант подразумевает использование раствора 25-й марки и выше, который придаст особую прочность и надежность конструкции. При выкладывании рядов необходимо очень строго следить за тем, чтобы ряды шли строго горизонтально относительно основы и имели в высоту не менее пяти рядов кирпича, а в длину они должны превышать проем минимум на пятьдесят сантиметров.
арочная перемычка
Еще один вид кирпичной кладки перемычек – это клиновая кладка. Клинчатые перемычки необходимо выкладывать одинаково с обеих сторон. Направление должно быть от опорной части к центральному кирпичу таким образом, что бы в нем она заклинивалась. Во время выкладки перемычки этим способом образуются клинообразные швы, достигающие толщины в пять миллиметров внизу и двадцать пять миллиметров вверху кладки. Все стыки необходимо очень плотно заливать раствором. Преимуществом данного типа конструкции является возможность создания эффектных арочных сводов самых разнообразных форм и конфигураций, которые смогут украсить внутреннюю отделку вашего дома. Подробнее про выполнение арочных перемычек по ссылке.
Перемычки в виде арок применяют для оформления строений, которые будут иметь своды. Они выстраиваются в том же порядке, что и клиновые. В этом способе устройства перемычек швы должны идти строго перпендикулярно арке и внешней стороне стены. Перед началом работ необходимо изготовить шаблон по размерам проема – кружало. Для этого необходимо к двум боковым полукруглым стенкам шаблона прибить доску днища, которую следует закрыть изогнутой полосой ДВП. Следите за заполняемостью швов раствором во время кладки, иначе под действием тяжести кирпичи могут начать сдвигаться, что приведет к разрушению кладки.
Так же в устройстве перемычек в кирпичных стенах используют железобетонные перемычки. Они бывают двух видов – сборные и монолитные. Сборные железобетонные элементы бывают брусковые или плитные. Брусковые перемычки предназначены для применения в несущих стенах. Они способны воспринимать нагрузки от тяжелых перекрытий. Тогда как плитные перемычки устанавливаются в самонесущих стенах, которые несут нагрузку только стены, на которую не будут опираться плиты. Сборные перемычки устанавливаются и собираются непосредственно на стойке перед использованием. Монолитные железобетонные перемычки представлены единым целым и являются несъемной опалубкой, имеющей достаточно большой вес.
Также в устройстве перемычек нашли свое широкое применение стальные перемычки из прокатного металлопрофиля – двутавры или швеллера. Они удобны при ширине проемов превышающих 2,5 м, а если присутствуют нагрузки от, например, опирающейся на них главной балки, то ширина должна быть меньшей, во избежание возможного прогиба. Под такими перемычками могут иметь место сильные напряжения. Во избежание проблем в местах опирания на стену, необходимо предусмотреть устройство распределительной подушки, которую можно сделать при помощи бетона или полнотелых кирпичей. Поскольку прокатные профили укладываются промежутками, позволяющими опереть кирпичи прямо на полки балок, опалубок не применяется.
Расчет перемычек
расчеты перемычек
Расчет перемычки в кирпичных стенах осуществляется в процессе подготовки проекта. Для этого необходимо учитывать специфику строительного материала, оказываемую потенциальную нагрузку на проем, особенности сооружения. Итоговый расчет усиления проема включает в себя такие основные параметры, как прочность, прогиб, нагрузка, момент сопротивления и момент инерции. Прочность можно рассчитать, используя коэффициент 1,12, умноженный на сопротивление детали и сопротивление материала. При расчете прогиба учитывается нормативный момент, расчетная длина перемычки в отношении коэффициента 10, умноженного на момент инерции и модуль упругости материала. Соотношение должно равняться 1/200. Нагрузка перекрытий, в том числе и от верхней кладки, вычисляется умножением величин толщины проема на ширину, на высоту кладки и на удельный вес материала. Момент инерции рассчитывается как отношение расчетной нагрузки к коэффициенту 8 и к расчетному сопротивлению материала. Момент инерции рассчитывается произведением таких величин, как глубина опирания перемычки, момент инерции материала и расчетная длина детали в отношении к произведению коэффициента 10 на модуль упругости материала.
Находить все необходимые параметры для расчета по формулам следует в определенной последовательности. Данные можно получить, проанализировав свойства используемых материалов и проектные данные.
расчет оконной и арочной перемычек
Оконные перемычки из кирпича имеют несколько видов – клинчатая, арочная и лучковая (или сегментная) перемычки. Лучковая или сегментная кладка является разновидностью арочной перемычки. Но при этом, этот вид кирпичной перемычки окон самый надежный из всех цельно линейных форм. Этот сегмент имеет свод, радиусом значительно больше, чем половина расстояния между опорами и имеет заданную форму опалубка. Процесс кладки имеет такой же, как и арочная либо клинчатая, но при этом обладает гораздо большей несущей способностью, благодаря большей длине и площади перемычки. Соответственно, это дает меньше удельной нагрузки на 1 см квадратный площади.
Укрепить дверные проемы в кирпичной кладке возможно с помощью бетона с обязательным применением простых металлических конструкций. Они необходимы для усиления несущей стены. Для этого перемычки чаще всего представлены в виде уголкового профиля. Он изготавливается из высокопрочного металла, обладающего необходимыми свойствами для сопротивления давлению и растяжению при огромной нагрузке. Для установки такой детали необходимо предусмотреть швы в кладке, под которые потом нужно подогнать укрепляющий материал. При этом достаточно всего завести уголок на глубину пятнадцати-двадцати сантиметров вглубь стенки. Монтировать их можно непосредственно во время строительства. При формировании дверного проема важно учесть тот факт, что внутреннюю часть кирпичной кладки необходимо будет сдвинуть на четверть кирпича. Это так называемая четверть для посадки дверей. В результате должно получиться небольшое внутренне углубление, в которое потом и будет вставлена дверь. Нужно помнить, что дверной проем, собственно как и оконный, в кирпичной стене важно выложить с соблюдением всех уровней и геометрий. Так же следует учесть при кладке и укреплении дверных проемов и расположении перемычки, возможность в дальнейшем изменения формы проема, его высоты и ширины.
Монтаж перемычек
монтаж перемычек
Монтаж перемычек на кирпичные стены включает в себя несколько стадий и проводится в следующем порядке:
- расчет допустимой нагрузки для выбранных материалов перемычек;
- увлажнение поверхности перемычки и кирпича перед началом кладки, для более крепкого сцепления материалов с раствором цемента или бетоном;
- установка перемычки на растворную площадь с учетом глубин опирания, которая должна быть больше или равна 125 мм для различных перемычек сечения;
- перемычку устанавливаем вровень со стеной для дальнейшего оштукатуривания поверхностей стен;
- после окончания монтажа перемычек устанавливаются временные стойки на клиньях в серединах пролетов до полного высыхания и отвердевания кирпичной кладки;
- вертикальные и горизонтальные швы необходимо полностью заполнять раствором из высококачественного цемента для сохранения прочности конструкций.
Перемычки в кирпичных стенах обеспечивают защиту от обвала стен над проемами, являются важным связующим звеном конструкции, повышающим ее прочность. Помогают свести к минимуму появление со временем различных дефектов в кладке, а некоторые разновидности перемычек смогут стать еще и внутренним украшением дизайна, а также декоративным элементом фасада. Особенно это относится к кованым перемычкам, которые применяются для украшения внешних элементов.
Следует быть очень внимательным при планировании перемычек в несущих стенах, если проектируется многоэтажное строение. В таком случае при большой длине несущих стен размещение перемычек точно друг под другом может стать причиной ослабления конструкции. Особенно это актуально при планировании длинных перемычек, таких, как гаражные проёмы, широкие роллеты или двустворчатые двери.
В исключительных случаях практичным решением является не просто закладка перемычки, а сборка из металлопроката (двутавра или швеллера) полноценной дверной коробки с выступающими краями, предназначенными для фиксации в стене. Такая коробка обладает повышенной прочностью и может выдержать большую физическую нагрузку, чем простая перемычка. Однако это дорогое удовольствие, поэтому использовать её следует лишь в случае крайней необходимости размещения проёма.
Еще по теме:
Наши рекомендации:
Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.
Загрузка…Подписывайся на наши новости Вконтакте!
stroykirpich.com

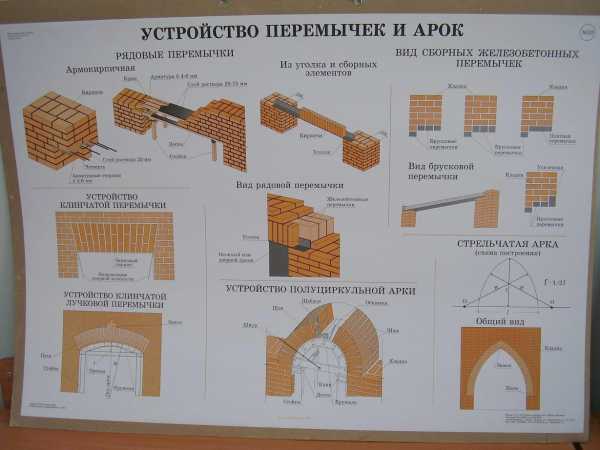

Кладка рядовых перемычек из кирпича
Под перемычкой понимают ту часть стены, которая перекрывает дверной или оконный проем. В случае, когда действующая на стену сила тяжести от перекрытий приложена непосредственно над проемом, необходимо установка несущей сборной железобетонной перемычки. При отсутствии указанной нагрузки:
- проемы шириной до 2 м перекрывают железобетонными несущими или рядовыми кирпичными перемычками, выполненными кладкой на растворах с повышенными показателями прочности с установленными стержнями арматуры;
- взамен рядовых в некоторых случая выкладывают клинчатые перемычки, одновременно служащие архитектурными деталями фасада;
- пролеты длиной до 3,5-4 м часто перекрывают арочными перемычками. При устройстве перекрытий арочного типа в зданиях, их называют сводами.
Перемычки работают как на сжатие, так и на изгиб, поэтому все поперечные и продольные швы кладки заполняют раствором. Слабое заполнение вертикальных швов приводит к тому, что под действием нагрузок вначале сдвигаются отдельные кирпичи, затем разрушается кладка.
Как выполнить рядовые перемычки из кирпича.

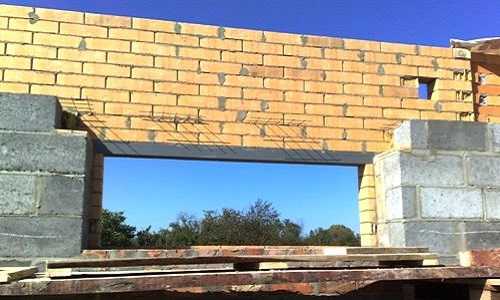

Для кладки используют отборный целый кирпич, строго следят за горизонтальностью рядов, а также правил перевязки кирпичной кладки. Размеры рядовой перемычки: высота – 4-6 рядов кладки, длина – ширина проема плюс 50 см. Марка раствора для кладки – не ниже 25. Кладку ведут с использованием опалубки из досок толщиной 40-50 мм.
// ]]>
По опалубке расстилают раствор слоем 2-3 см. В раствор помещают стержни арматуры под нижний ряд кирпичей рядовой перемычки:
- диаметр стержней арматуры – не менее 6 мм;
- количество — зависит от расчетных нагрузок, обычно 1 стержень на каждые полкирпича толщины стены, но не менее 3 стержней на перемычку;
- концы стержней арматуры, должны выходить за грань проема на 25 см;
- анкеровка арматуры – крюком (арматура периодического профиля не требует анкеровки).
Установка опалубки:
- её опирают на кирпичи, которые специально для этого выпускают из кладки, а после снятия опалубки – их срубают:
- концы опалубки вставляют в специальные борозды на откосах проема, а после снятия опалубки борозды закладывают;
- при ширине проема более 1,5 м под опалубку в центре подставляют стойку или опирают опалубку на поставленные на ребро доски (деревянные кружала).
Помимо дощатой опалубки также используют инвентарные трубчатые опоры-кружала конструкции Огаркова: 2 обрезка трубы d 48 мм вставляют в третий отрезок трубы d 60 мм, концы меньшего диаметра вставляют в борозды на проеме. На проем ставят по 2 кружала. Такие кружала можно использовать в случаях, когда в проемы уже вставлены дверные или оконные блоки. При использовании иных типов кружал установка блоков возможна только после снятия опалубки рядовой перемычки. Срок распалубки — 5-24 суток (зависит от температуры воздуха и марки раствора).
podomostroim.ru
