Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага балок, предполагаемая нагрузка на перекрытие 400кг/м2.

Крепление балки в стене. При строительстве стены на проектной высоте начинают раскладывать балки перекрытия. Балки заводятся в стену на расстояние не менее 12 сантиметров. Конец балки, который заводится в стену, должен быть покрыт гидроизолирующим материалом: обернут толем, покрыт битумной мастикой или другим герметиком с антисептическими добавками.

Вокруг балки должен оставаться небольшой воздушный зазор, балка не должна сидеть жестко. Для этого еще делают скос на торце балки под углом 60-80 градусов. Между торцом балки и наружной частью стены устраивают утепление из полистирола.

Крепление балок в стене

При необходимости удлинить балки, это делают в виде замка: балки соединяются между собой внахлест от 0,5 до 1,0м и скрепляются болтами. Места сочленения балок желательно делать над внутренней стеной или другой опорой.

Стыковка балок между собой

Устройство конструкции перекрытия. Для устройства тепло и звукоизоляции перекрытия между балками прокладывают звуко- и теплоизоляцию. С этой целью в нижней части балок делается накат, для крепления которого вдоль низа балок прибиваются черепные бруски размером сечения 50х50 мм. Изоляционные материалы должны плотно прилегать к брусьям. Низ балок подшивается фанерой, OSB-плитой, можно гипсокартонном.

Сверху на балки укладываются лаги, а по ним черновой пол. Для улучшения звукоизоляции под черновой пол и под лаги можно проложить специальные шумо- и вибропоглащающие прокладки.

Для улучшения звукоизоляции и для того, что бы уменьшить возможность прогиба потолка от воздействия тяжести на пол верхнего этажа, есть вариант устройства пола и потолка по разделенным балкам. Основная идея этого способа – это разделить конструкцию пола и сделать для пола верхнего этажа и для потолка нижнего этажа разные несущие балки. Для этого пол укладывают на основные несущие балки.

Балки пола укладываются непосредственно на стену с армопоясом. Между ними посередине монтируются потолочные балки, которые крепятся к стене кронштейнами.

Устанавливаются потолочные балки с таким же шагом, что и несущие, поэтому расстояние между соседними балками будет соответственно 0,3 или 0,5 метра. Балки потолка не будут нести больших нагрузок, их главная задача удержать подвесной потолок и пирог из звукоизоляционных материалов.  Поэтому потолочные балки, согласно расчета, можно устанавливать меньшего сечения.  Чтобы разместить звукоизоляцию потолочные балки размещают на 10-12см ниже несущих. Таким образом пол и потолок получаются не связанными между собой и возможные прогибы и звуки от конструкции пола не передаются на конструкции потолка.

Устройство монолитного пояса газобетонного дома: почему это важно

В домах из газобетонных блоков балки перекрытия укладываются по монолитному поясу. Монолитный пояс в домах из газобетонных блоков – это обязательный конструктивный элемент. Он помогает равномерно распределить нагрузку от балок перекрытия на стену, что способствует тому, что газобетон в местах размещения балок не перегружается и не растрескивается. Монолитный пояс должен быть цельным и размещаться по всему периметру здания. Этот пояс имеет важное значения для газобетонных домов. Кроме распределения нагрузки от перекрытия он еще служит для общего сохранения цельности и устойчивости конструкции дома, предохраняет от возможных разрушений и деформаций при возможных усадках грунта и небольших подвижках фундамента. Поэтому устройству монолитного пояса уделяется особое внимание.

Для устройства монолитного пояса есть специальные U-образные газоблоки.

Внутрь этого блока укладывается арматура – 2-4 стержня диаметром 8-12 мм.

Нижний ряд стержней укладывается на специальные прокладки для того, что бы снизу под арматурой образовался защитный слой из бетона.

Если нет готовых узких блоков, то их можно нарезать из стандартных, газобетон хорошо режется. U-блок можно изготовить и самостоятельно, выпилив внутреннюю часть блока ручной пилой.

Из арматуры делается каркас.

Важно! Арматура не сваривается, а скручивается при помощи проволоки.

В местах примыкания желательно избегать прямых углов, изгибая арматуру дугой.

К нему можно прикрепить закладные детали (стержни) к которым будут крепиться балки перекрытия. С наружной стороны стены монолитный пояс утепляется полистиролом. Затем полость U-образного блока заливается бетоном.

o-builder.ru

Деревянные Перекрытия в Доме из Газобетона: Этапы Монтажа

Балки перекрытия на стенах из газобетона

В последнее время очень много домов строится из газобетона. Этот легкий и энергоэффективный стеновой материал обладает доступной ценой, что и сделало его таким популярным. Но высокой прочностью он не отличается, поэтому приходится внимательно выбирать материалы для других несущих конструкций.

Именно поэтому деревянные перекрытия в доме из газобетона используются гораздо чаще, чем монолитные или панельные.

Содержание статьи

Преимущества деревянных перекрытий

Для разделения этажей и жилых помещений от чердаков и подвалов, применяются как деревянные, так и железобетонные перекрытия. Последние могут быть монолитными (заливными) или панельными (сборными). Они прочнее, надежнее, долговечнее, но как перекрытия для дома из газобетона используются редко.

Панельные перекрытия обладают и таким существенным преимуществом, как высокая скорость монтажа.

Но недостатков у них больше:

• Большой вес железобетонных элементов создает слишком высокую нагрузку на несущие стены и фундамент;
• Он же вынуждает использовать для укладки и транспортировки грузоподъемную технику, увеличивая стоимость монтажа;
• На строительной площадке необходимо выделять площадку для складирования и хранения;
• Плиты перекрытия выпускаются только определенных типоразмеров, что при сложной или нестандартной форме возводимого здания делает их использование невозможным.

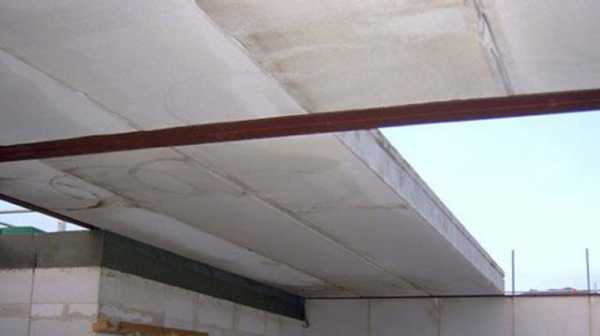

Перекрытия из железобетонных плит

У монолитных перекрытий свои плюсы, главный из которых – возможность сделать плиту любой сложной формы. Но общая масса все равно остается слишком большой для хрупких газобетонных стен.

Да и сам процесс заливки очень долгий и трудоемкий, требующий неукоснительного соблюдения технологии, особенно температурного режима.

Чем длиннее пролет, тем больше должна быть толщина монолитного перекрытия

Для справки. В зданиях с небольшими пролетами допускается устройство монолитных перекрытий, несъемной опалубкой для которых служат деревянные балки и влагостойкая фанера.

Деревянное перекрытие газобетонного дома лишено большинства перечисленных недостатков:

• Оно не создает большой нагрузки на несущие конструкции здания;
• Ему можно придать любую желаемую форму;

Устройство перекрытия в доме с эркером

• Для его монтажа не нужна тяжёлая строительная техника;
• Сам монтаж не отличается сложностью и выполняется довольно быстро и без оглядки на температуру воздуха;
• Общая цена таких перекрытий ниже, чем железобетонных.

С другой стороны, деревянные конструкции не столь прочны и долговечны, так как подвержены влиянию таких внешних факторов, как сырость, огонь, естественное старение. Но эти недостатки частично нивелируются обработкой деревянных элементов специальными средствами.

Антисептическая обработка позволяет избежать гниения древесины и поражения её грибком

Кроме того, защитить их от воздействия изменчивой влажности и температуры воздуха можно с помощью особых изоляционных материалов. Но это уже относится к вопросу технологии устройства деревянных перекрытий, речь о которой пойдет ниже.

Особенности монтажа деревянных балок перекрытий в газобетонном доме

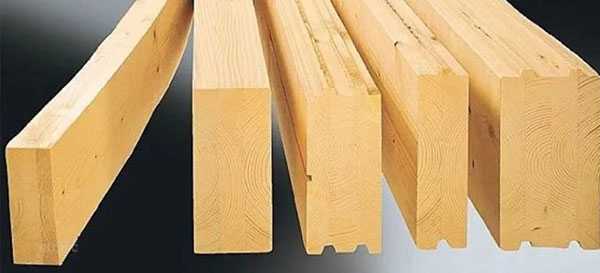

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

Таблица подбора сечения для балок перекрытия

Обратите внимание! Длина пролета не должна превышать 6 метров, а максимально допустимый шаг укладки балок – 1,2 метра. При увеличении шага сечение балок должно пропорционально увеличиваться.

Сращивание балок по длине допускается производить только на несущих стенах

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

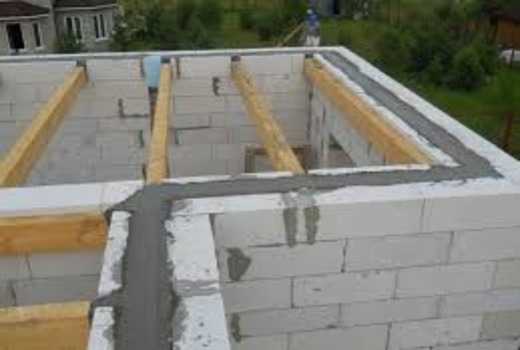

Устройство армированного бетонного пояса

Совет. Если это не было сделано, балки можно фиксировать к железобетонному основанию стальными уголками с помощью дюбелей. В любом случае весь металлический крепеж должен быть с антикоррозионным покрытием.

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

• Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
• Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.

Схема монтажа балки

• Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.

Это важно! При использовании пропиток на масляной основе ими нельзя покрывать торцы, так как они закроют поры в древесине и не позволят ей «дышать».

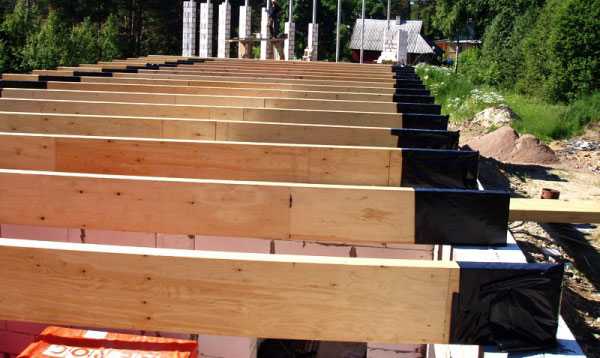

• Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.

• Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.
• Между торцом и наружной частью стены обязательно прокладывается слой утеплителя.

Начинают монтировать деревянное перекрытие в газобетонном доме с двух крайних балок, которые укладываются с отступом 2-3 см от продольных стен. Впоследствии этот зазор заполняется утеплителем.

Монтаж крайнего элемента

После проверки горизонтального уровня крайних элементов между ними с заданным шагом укладываются по уровню промежуточные балки.

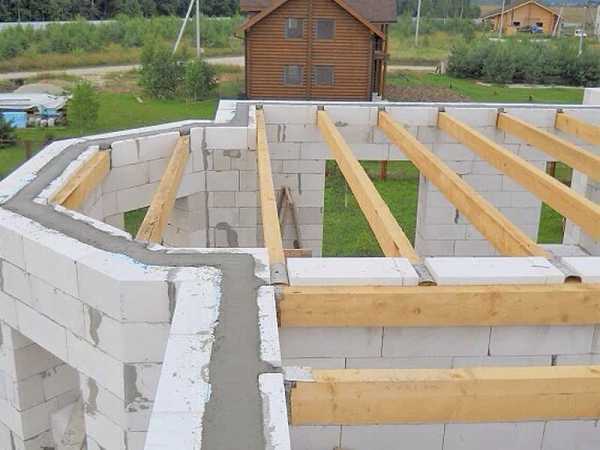

Несущие балки монтируются одновременно с возведением стен

Виды и особенности деревянных перекрытий

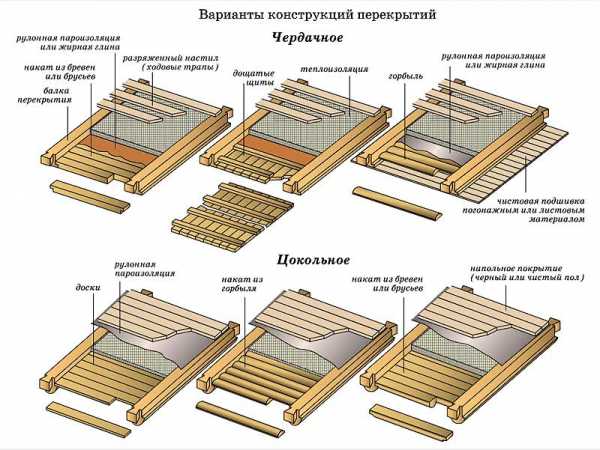

Любые перекрытия могут быть межэтажными, цокольными и чердачными. Для каждого из них есть своя инструкция по устройству, учитывающая нюансы их местоположения и эксплуатации.

Межэтажные

Межэтажные перекрытия в доме из газобетона отделяют друг от друга жилые отапливаемые помещения с примерно одинаковым микроклиматом.

Состоят они обычно из следующих слоев:

Схема межэтажного перекрытия

• Накат из досок или деревянных щитов, подшитых к балкам или уложенных на черепные бруски, прибитые к нижней части балок. В случае использования двутавровых балок доски настилаются в нишу между ними, черепные бруски не нужны.

Накат из плит ОСП по двутавровым балкам

• Слой шумоизоляции, уложенный на дощатый накат.
• Прибитые поперек балок лаги.
• Деревянный пол или выравнивающий настил под другие виды напольного покрытия: линолеум, ламинат, плитка, паркет и т.д.

Схема пирога межэтажного перекрытия

Совет. Пространство под полом должно проветриваться, поэтому между ним и слоем шумоизоляции необходимо оставить вентиляционный зазор.

Отделка перекрытия снизу может осуществляться любыми потолочными материалами – вагонкой, гипсокартоном, панелями. Но иногда балки оставляют открытыми, если этого требует стиль интерьера. В этом случае на них сверху настилают черновой пол, а затем укладывают все остальные слои.

Деревянное межэтажное перекрытие газобетонного дома с открытыми балками

Цокольные

Технология устройства перекрытия над неотапливаемым подвалом мало отличается от уже описанной.

Но имеет свои важные особенности:

• Пристальное внимание уделяется антисептированию всех деревянных элементов, которые могут пострадать от идущей снизу сырости и конденсата.
• Слой теплоизоляции должен быть достаточным для поддержания в жилых помещениях комфортной температуры. Его толщина зависит от климатических условий и температуры в цокольном этаже.
• Под утеплитель необходимо уложить гидроизоляционную пленку, чтобы не допустить проникновение в него из подвала влаги, снижающей теплоизоляционные свойства материала.

Устройство гидроизоляции

• Сверху утеплитель закрывают пароизоляцией, чтобы предотвратить образование в нем конденсата, возникающего из-за разницы температур в холодном подвале и теплой комнате.

Устройство пароизоляции

Для справки. Чтобы не допустить увлажнения утеплителя, его всегда изолируют гидроизоляционными материалами с холодной стороны и пароизоляционными – с теплой.

Чердачные

Как вы уже поняли, при устройстве своими руками чердачного перекрытия гидро- и пароизоляция тоже нужны, но располагаются они иначе: первая над утеплителем, вторая под ним.

Схема устройства чердачного перекрытия

Ещё одно отличие заключается в том, что на чердаке нет нужды устраивать сплошное напольное покрытие, если он не используется в качестве хозяйственного помещения. Достаточно уложить на балки доски или устроить трапы на случай ревизии элементов кровли.

Слой утеплителя также должен быть достаточно толстым, дабы теплый воздух из жилых помещений не покидал их через перекрытия.

Заключение

О том, как правильно монтировать балки на газобетонные стены, расскажет видео в этой статье. Это основной этап, от которого зависит дальнейшая благополучная эксплуатация такого важного конструктивного элемента, как деревянное перекрытие в доме из газобетона.

beton-house.com

монолитные, сборные конструкции, плиты жби

Перекрытия представляют собой горизонтальную конструкцию, которая устанавливается между каждым этажом здания, а также разделяет первый этаж от подвала, а последний от кровли. Кроме этого, она принимает немалые нагрузки от несущих стен, за счет чего придает сооружению жесткость. Дополнительно перекрытие в доме из газобетона делают таким образом, чтобы обеспечить сохранность тепла.

Устройство межэтажных перекрытий

Существует несколько вариантов, которыми выполняется монтаж перекрытий между этажами в частном доме из газобетона. К таковым относят монолитные, а также сборные типы конструкций. Так, могут применяться деревянные либо металлические балки, специальные бетонные плиты или создаваемые сразу на месте сборно-монолитные варианты. Каждый тип конструкций обладает определенными преимуществами и недостатками, которые должны учитываться при их монтаже в здании из газобетонных блоков. Главными критериями выбора межэтажных перекрытий в газобетонном доме является:

• Потребность использования дополнительной техники для установки;
• Цена материалов, а также установки;
• Длительность строительства с их применением.

Использование в качестве основного критерия параметры предельных нагрузок межэтажных перекрытий в доме из газобетона является неактуальным. Это обусловлено тем, что все перечисленные варианты позволяют добиться достаточной прочности для частных домов. Обычно они выдерживают нагрузку, не превышающую 800 кг/1 м². Но более предпочтительными будут материалы, обладающие меньшим весом, чтобы снизить нагрузку, которая оказывается на блоки.

Перекрытие их ЖБИ и других плит

Оправданным является применение в доме из газобетона монолитной плиты перекрытия за счет хороших прочностных и тепловодных свойств. В этом плане можно выбрать наиболее подходящие для конкретного объекта варианты:

• Сборно-монолитные конструкции;
• Установка стандартной монолитной плиты;
• Дополнительно армированные плиты.

Некоторые производители предлагают своим клиентам создание плит перекрытия второго этажа в доме из газобетона, имеющие индивидуальные параметры габаритов. Но обычно средняя длина изделий составляет порядка 6 м, а показатели ширины 1,8 м. Параметры толщины не превышает 30 см. Для их производства применяют исключительно автоклавный метод, позволяющий добиться плотности изделия В500. Нередко монолитное перекрытие в доме из газобетона делаются с пазо-гребневыми соединениями. За счет этого возможно придать соединениям большую плотность и быстрее провести установку.

Классическим вариантом является монтаж плит перекрытия, представляющих собой пустотелые изделия. Такие варианты распространены для возведения сооружения домов из газобетонных блоков. Рекомендуется их использовать для обустройства пролетов, ширина которых составляет не больше 6 м. Однако перед их монтажом требуется сделать армопояс, позволяющий равномерно распределить нагрузку на стены. Преимуществом таких вариантов является их небольшая стоимость, несмотря на необходимость привлечения строительного крана. Подобные изделия обеспечивают нагрузку в 800 кг на каждый 1 м².

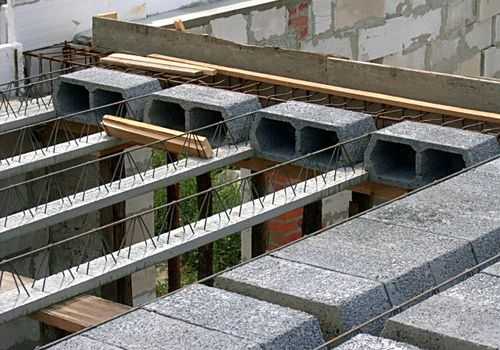

Сборно-монолитное перекрытие

С целью применения для дома из газобетона сборно-монолитных перекрытий, обладающих Т-образной формой, применяют классические железобетонные балки длиной до 7 метров. Их устанавливают на стены (не менее 2 см должно лежать на них) с шагом в 70 см. Все расстояние, которое образуется между железными балками перекрытия в доме из газобетона, требуется заполнить бетоном, относящимся к классу В20. Дальше происходит укладка армопояса и заливается бетонная стяжка в 5 см. Конструкция схватывается в течение 4 недель, а начинать частично её нагружать можно после 10 дня.

Деревянные балочные перекрытия

Рассматривая вопрос, какое перекрытие лучше для двухэтажного дома из газобетона, отдельно стоит рассмотреть установку балок из дерева. Они отлично подходят для отделения цокольного или второго этажа, а также чердака. Однако стоит исключить укладку балок перекрытия на газобетонные блоки в случаях, когда расстояние между основными стенами составляет больше 6 м. Если этим пренебречь, то произойдет прогиб. Параметры сечения перекрытий из бруса определяются нагрузками, а также длиной, которую имеет пролет.

В процессе монтажа балок перекрытия из дерева нельзя делать шаг меньше в 0,5 м либо больше 1 м.

Перед тем как укладывать подобные изделия, требуется сверху по газобетонным стенам сделать армированный пояс, состоящий из монолитного железобетона. Его высоту в среднем делают порядка 15 см, а для крепления балок используют анкерные пластины. Чтобы предотвратить появление точки росы непосредственно в перекрытиях, важно создать хорошую тепло- и пароизоляцию. С целью недопущения конденсации влаги стоит дополнительно изолировать все зазоры и стыки. Для этого стоит применять герметики либо жгуты, выполненные из пенополиэтилена.

Торцевая часть положенной балки должна находиться в 5 см от стены и это расстояние необходимо заделать утеплителем. Зачастую для этого используется минеральная вата, из-за того, что другие материалы потребуется подгонять по размерам.

Монтаж лаг межэтажного перекрытия, чья длина составляет больше 4,5 м, способны в результате прогиба привести к разрушению созданного ранее монолитного пояса. За счет этого перед тем, как укладывать балки перекрытия требуется сделать специальную фаску на их концах, дабы предотвратить подобные негативные последствия. По завершении установки этих элементов, можно начинать создавать черновой пол, а также монтировать теплоизоляцию. Когда планируется делать цокольное перекрытия в доме из газоблоков, стоит предварительно создать хорошую пароизоляцию.

Металлические балочные перекрытия

Практически также проходит монтаж изделия из металла. В этом случае применяются следующие варианты:

• Двутавровые балки;
• Специальные трубы, имеющие квадратное сечение;
• Швеллера.

Данные изделия обладают высокой стойкостью к нагрузкам, однако, перед тем, как сделать перекрытие в доме из газобетона с их помощью, требуется провести качественную антикоррозийную обработку. Для монтажа подобных балок не требуется использования спецтехники, достаточно бригады, в составе которой 3 человека.

Монолитное перекрытие

Наиболее трудоемким и длительным является устройство монолитного перекрытия в доме из газобетона. Для их создания применяется опалубка, в которую укладывается арматура, а также заливается бетон. Толщина создаваемых подобным образом перекрытий обычно составляет не больше 20 см. За счет этого обеспечивается высокая несущая способность, составляющая больше 800 кг/1 м². Процесс укладки подобного перекрытия первого этажа в доме из газобетона, как и любого другого проводится без учета ширины пролета.

Сам бетон может быть сделан своими руками непосредственно на участке, однако, стоит отдавать предпочтение заводским вариантам, которые сделаны с полным соблюдением технологических норм. В этом случае дополнительно потребуется применение бетононасоса для подачи смеси на нужную высоту. К тому же в отличие перекрытия стен из газобетона плитами, монолитные варианты можно сделать в различных формах, в том числе в виде полукруга за счет «заливного» типа материала.

Какое перекрытие лучше для двухэтажного дома из газобетона определяется большим количеством параметров, а также требований, которые предъявляются к будущему основанию.

Армирующий пояс

Прежде всего, укладка плит перекрытия на газобетонные блоки должна осуществляться на специально подготовленный армопояс. Он необходим для распределения нагрузки, которая будет оказываться на несущие стены с верхних этажей. К ней относится не только масса самих плит, но и другая «полезная нагрузка», которой являются люди, различные предметы и оборудование, находящееся в помещениях. Именно армирующий пояс позволяет компенсировать главный недостаток газобетонных изделий – склонность к изгибам и разрушению.

При отсутствии такого элемента, на стенах в скором времени начнут образовываться трещины, а определенные блоки будут трескаться под неравномерной тяжестью. Поэтому перед тем как укладывать плиты перекрытия, а также балки, требуется создание данного элемента. Проводится это следующим образом:

• Сначала по краям блоков устанавливается опалубка;
• Дальше в неё укладывается арматура, а также проводится её перевязка;
• После этого проводится заливка бетона и ожидание его застывания;
• В конце снимается опалубка и можно проводить установки перекрытий.

Как делаются монолитные перекрытия

Перед началом работы необходимо заказать технику для транспортировки и подачи на нужную высоту цементного раствора, а также строительный вибратор, для утрамбовки материала. Когда бетонная смесь делается на месте своими руками, необходимо иметь бетономешалку. В качестве арматуры требуется подготовить металлические прутья и для их обвязки специальную проволоку. Опалубку можно делать из деревянного бруса, обычных досок либо фанеры.

Создание своими руками монолитного перекрытия в доме из газобетона начинается с сооружения опалубки, представляющую собой огромную форму, в которую укладывается связанная арматура, а в последующем заливается жидкий цементный раствор. Она делается вертикально устойчивой, чтобы выдержала вес всего залитого в неё раствора. Последовательность самих работ по возведению опалубки выглядит следующим образом:

• Сначала делают опоры. В этом этапе рекомендуется четко следить, чтобы был соблюден горизонтальный уровень. Отклонения будут серьезно отражаться на прочности. Делать стойки требуется с учетом нагрузки, которая может достигать 300 кг;
• Расстояние между опорами делается 1 м;
• Дальше проводится установка балок поперек будущей плиты, а также её крепят непосредственно к стенам. Дополнительно, для создания максимальной прочности опалубки их пришивают к стойкам;
• Параметры устанавливаемой балки должны исключить прогиб конструкции под весом залитого бетона;

• После создания основы, на неё выкладывают доски либо листы фанеры, которые сверху дополнительно покрываются изолирующей пленкой;
• В этот период должна проводиться прокладка всех труб вентиляции, а также электропроводки.

Когда опалубка готова, можно приступать к созданию армирующей сетки. Для этого требуется:

• Используя металлические пруты, имеющие сечение порядка 10 мм, нужно сделать сетку, за счет скрепления их между собой проволокой;
• Скрепление прутьев осуществляется в шахматном порядке;
• Установка арматуры проводится сразу в нескольких уровнях, для обеспечения устойчивости будущей конструкции к деформации;
• Укладка сетки проводится таким образом, чтобы до опалубки оставалось не менее 2,5 см. Это позволит создать должную толщину бетона в таких местах;
• Верхний слой арматуры стоит размещать на 10 см выше нижнего.

Следующим этапом является заливка бетона. Здесь важно четко соблюдать параметры прочности, качества, а также толщины:

• Важно применять только качественные варианты бетона марки прочности не менее М200. Этот параметр определяет будущие характеристики возводимого перекрытия;

• Толщина возводимой плиты должна составлять не меньше 15 см, но при этом не больше 30 см;
• Проведение заливки возможно только при температуре воздуха выше +5°С. Когда её проведение требуется, но погода не позволяет, устанавливают специальные обогреватели.

Сама процедура осуществляется следующим образом:

• Сначала проводится маркировка необходимой высоты. Сама заливка делается за один раз, поэтому требуется наличие рядом готового нужного объема бетона, а также бетононасоса, который позволит непрерывно заливать раствор в форму. Если этот процесс был разделен на несколько приемов, то перекрытие потеряет свою прочность;
• Пока раствор заливается, его нужно обработать строительным вибратором, чтобы удалить из состава пузырьки. Массы самого бетона мало, чтобы создать нужный уровень уплотнения;
• Под конец требуется выровнять поверхность бетона так, чтобы он был вровень с опалубкой.

Чтобы монолитное перекрытие достигло своей максимальной прочности, требуется минимум 28 дней.

Создание перекрытий между этажами может осуществляться разными способами. Для этого используются металлические либо деревянные балки, ЖБ плиты перекрытия, а также монолитные конструкции. Каждый из способов имеет свои особенности, которые требуется учитывать.

betonov.com

монтаж, укладка, крепление и опирание балок

Газобетонные блоки по праву считаются самым инновационным материалом для строительства коттеджей, дач и домов. Сами блоки весят не много по сравнению с кирпичом, имеют хорошую геометрию, кладутся на клей для ячеистых блоков, ввиду чего возведение несущих конструкций не занимает большого количества времени.

Но есть у газобетона и минус — из-за своей невысокой прочности при оказывании на него давления от перекрытий стены могут потрескаться. По этой причине при строительстве перекрытий в таких домах необходим армопояс. Далее речь пойдёт про деревянные перекрытия в доме из газобетона.

Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.

Важно!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

1. Экологичность, так как дерево — это возобновляемый натуральный материал.
2. Небольшая масса.
3. Низкая теплопроводность по сравнению с бетонными конструкциями.
4. Невысокая цена по сравнению с другими видами перекрытий.
5. Большой ассортимент в выборе.
6. Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

1. Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
2. Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
3. Горючесть (натуральные материалы легко воспламеняются).

Важно!

Теперь рассмотрим бетонные перекрытия и их недостатки:

1. Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
2. Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.

Виды балок, преимущества и недостатки каждого вида

Для строительства перекрытий между этажами здания обычно использую всего три вида балок из дерева:

1. Цельные.
2. Клееные.
3. Двутавровые.

Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.

Из цельного бруса

Балки из цельного бруса отличаются своей прочностью, однако уступают по максимально возможной длине. Для того, чтобы балка не прогнулась со временем, рекомендуется не устанавливать ее длиной более 5 метров. То есть перекрытия из бруса подходят только для небольших домов.

Из существенных минусов можно выделить то, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью. Не стоит исключать и риск возникновения пожара.

Внимание!

Из клееного бруса

У балок из клееного бруса имеется одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров.

У клееных балок выделяют такие преимущества:

1. Особая прочность.
2. Способность покрывать пролеты до 12 метров.
3. Небольшая масса.
4. Более долгий срок службы.
5. Не деформируются с течением времени.
6. Относительно пожаробезопасны по сравнению с обычным брусом.

Однако, стоит такой материал гораздо дороже.

Деревянные двутавровые балки

Двутавровые балки считают одними из самых прочных и надежных благодаря форме профиля, ведь состоят они из нескольких слоев, каждый из которых защищен различными пропитками.

К плюсам двутавров можно отнести:

1. Высокую прочность, жесткость благодаря своей форме.
2. Отсутствие прогибов.
3. Бесшумность в эксплуатации — конструкции не скрипят при оказывании на них давления в отличие от остальных видов перекрытий.
4. Материал не трескается, не рассыхается с течением времени.
5. Легкость в монтаже.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок. Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (‬400‭ ‬кг/м²). В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.

Совет

Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см:

• Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
• При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
• Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
• При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
• Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
• Шестиметровое перекрытие делается из балок размером 15 на 20 см.

Если шаг увеличивается, то следует увеличивать и величину сечения балки.

Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:

Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м². Вот значения для шага установки 60 см:

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: http://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

• нет в продаже балок с требуемым сечением;
• доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Типы перекрытий

Сейчас в основном используют лишь три типа перекрытий:

1. Балочное — состоит из балок.
2. Ребристое — балки, положенные ребром.
3. Балочно-ребристое.

Первый вариант — стандартный, именно для него и были описаны размеры сечения. Ребристые и балочно-ребристые перекрытия в настоящем практически не используют из-за увеличенных сроков работ и сложности конструкции, поэтому останавливать внимание на них мы не будем.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

1. Битумом или праймером.
2. Рубероидом, толью или пергамином.
3. Жидким гидроизолом, состоящим из битума.
4. Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

Справка

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Внимание!

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Послемонтажная отделка

По завершении строительства перекрытия рекомендуется подождать, прежде чем начинать производить чистовые работы, чтобы балки дали усадку. Перекрытия рекомендуется «скрыть» за чистовой отделкой до наступления холодов, чтобы они не подвергались воздействию влажных погодных факторов.

Также необходимо сделать крышу. Если до зимы это совершить никак не получается, то всю конструкцию следует накрыть пленкой или тентовым материалом, в том числе и окна, чтобы влага не поступала в здание. Но небольшие сквозные “просветы” оставить все-таки рекомендуют, чтобы внутри помещения был оптимальный уровень влажности.

Теперь непосредственно к послемонтажной отделке. Сначала делают черновой потолок снизу перекрытия. Сделать его можно и из фанеры, если в дальнейшем предусмотрено возведение, к примеру, подвесного потолка.

Важно!

После монтажа потолка уже сверху кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то делать утепление необязательно. Но нужно отметить, что утепление работает и как шумоизоляция. Если же второй этаж будет чердаком, то утеплять точно нужно — иначе тепло будет уходить.

После прокладки утеплителя можно класть черновой пол (он поможет в дальнейшем возведении здания, так как не придется устанавливать леса).

Чистовую отделку необходимо производить уже после того, как в доме появятся окна и он даст усадку.

Деревянные межэтажные перекрытия — одно из самых оптимальных решений. Ведь деревянные балки прочные, легкие и при этом дешевые. Они просты в монтаже и не оказывают излишнего давления на стены. Главное, правильно произвести расчет и обязательно обработать деревянную конструкцию.

Для повышения прочности конструкции можно вместо дерева использовать металлические двутавровые балки. В этом случае понадобится кран для монтажа. И стоит металл дороже дерева. И если вы готовы на такие траты, то не проще ли тогда остановить свой выбор на пустотных плитах перекрытия? Так как главное преимущество перекрытия по деревянным балкам в газобетонном доме — экономия средств.

Отличная статья 20

izbloka.com

Деревянные перекрытия в доме из газобетона: виды и монтаж

Деревянные межэтажные перекрытия в доме из газобетона

Газобетон — это современный энергосберегающий материал для строительства дач, домов и коттеджей. Это легкие плиты для возведения стен, которые могут растрескаться от излишнего давления. Именно по этой причине деревянные перекрытия в доме из газобетона – наилучший способ с наименьшими нагрузками. Единственным минусом этого материала является низкая прочность.

Преимущества деревянных перекрытий

Монтировать громоздкое и тяжелое железобетонное армирование не потребуется, если выполнять перекрытие в газобетонном доме по деревянным балкам. Ведь деревянные перекрытия отличаются своей легкостью и простотой монтажа.

Деревянные перекрытия дома из пеноблока

К достоинствам деревянных перекрытий можно отнести:

• легкий вес;
• большой ассортимент древесины;
• низкая стоимость;
• простой и быстрый монтаж;
• экологичность;
• гибкость в конфигурации.

Важно!

При монтаже перекрытия на первый этаж, чердак, подвал или подполье необходимо обязательно обрабатывать деревянные элементы противовоспламеняющимися и влагоотталкивающими средствами. Это поможет избежать возникновения грибка и плесени, а также снизит возможность воспламеняемости перекрытий.

Строительство дома из газобетона с деревянным перекрытием

К недостаткам следует отнести:

• легковоспламеняемость;
• необходимость в обработке антисептическими и антипиреновыми средствами.

Перекрытие первого этажа деревянными балками

Виды деревянных перекрытий

Деревянные перекрытия настилаются по несущим балкам. Обычно их выполняют из клееного или цельного бруса.

Варианты обустройства перекрытий цоколя и чердака

Существует три типа перекрытий:

• балочное;
• ребристое;
• балочно-ребристое.

Балочные перекрытия могут состоять из балок, на которые настилается черновой пол, затем утеплитель и декоративные напольные материалы.

Межэтажное перекрытие из деревянных балок

Совет!

Рекомендуемый размер для несущих балок: до 0,4м высотой * до 0,2м шириной * до 15м длиной (но не менее 5 метров).

Ребристые применяются редко. Такой вид настила перекрытия применяется, если дом строится из деревянного каркаса. Отличительной чертой является частая укладка рёбер и обшивки. Допустимо 0,3 – 0,5 м. Допустимые размеры ребер: до 5 м длина, до 0,3м ширина. Перекрытия обшиваются с помощью плит OSB, ДСП или фанерой. В качестве звукоизоляции устилается минеральная вата.

Ребристое деревянное перекрытие

Балочно-ребристые перекрытия состоят из балок и рёбер. В данном случае, рёбра настилаются по балкам. Количество брусьев в данном способе потребуется значительно меньше. Расход древесины уменьшается, но монтаж усложняется.

Ребристо-балочное перекрытие

Конструкция деревянного перекрытия

Перекладины монтируют на стадии строительства, одновременно с возведением стен.

Монтаж деревянного перекрытия

Высота и сечение бруса для перекрытия зависят от:

• частоты шага;
• толщины балки;
• размера нагрузки на несущие перекрытия;
• типа древесины балки.

Важно!

Для пролёта, длиной 5 м применяют балку размером 18*10см или 20*7,5см. Укладываются такие балки через каждые 60 см. При усиленных нагрузках такое сечение может вызвать прогиб. Поэтому следует увеличить частоту укладки балок, но не перегрузить конструкцию.

Установка деревянных балок перекрытия

Монтаж перекладин в стену заделывается на 12 см. Торец балки, который крепится в стену, необходимо обработать гидроизолом. Вокруг бруса нужно оставить воздушное пространство. Чтобы перекладина не сидела слишком жестко её торец спиливают под уклоном 70 градусов. Под брус монтируют деревянные прокладки толщиной 2 см для равномерного распределения веса. При контакте древесины с различными материалами прокладывается гидроизоляционный слой из:

• битумных средств, праймера;
• рулонного рубероида, битума или толи;
• жидкого гидроизола на битумной основе;
• линокром.

Монтаж деревянных балок в стены дома

Удлинение перекладины производится в виде замка. Два бруска соединяют внахлест 50-100 см и скрепляют болтами. Очень важно места стыка выполнять над опорой.

Удлинение перекладины

Затем конструкция дополняется тепло- и звукоизоляцией. Изоляционный слой должен вплотную прилегать к перекрытиям. Поэтому в нижней их части делают накат, чтобы закрепить черепные бруски с сечением 5*5см. Низ перекрытия подшивается плитой OSB, ДСП, фанерой или гипсокартоном.

Утепление потолка минеральной ватой

По сконструированным балкам настилают лаги, а поверх них – дощатый пол. Под черновое покрытие прокладываются вибро- и шумопоглащающие прокладки.

Утеплитель между лагами

Чтобы избежать прогибания потолочного перекрытия от излишних нагрузок на половое покрытие верхнего этажа, монтаж потолка можно произвести по разделённым перекладинам. Для чего разделяют напольную конструкцию, для которой отдельно устанавливаются несущие брусья.

В общем случае конструкция пирога деревянного чердачного перекрытия состоит из слоёв:

• несущие брусья;
• лаги, утеплитель, звукоизоляция, пароизоляция;
• черновой дощатый настил;
• облицовочное напольное покрытие.

Пирог деревянного чердачного перекрытия

Особенность технологии монтажа деревянных перекрытий

Первым шагом возведения деревянного перекрытия дома всегда является расчет элементов конструкции.

1. Монтаж необходимо начинать по наиболее короткой стене комнаты.
2. Шаг настила часто равен 1 метру и зачастую зависит от сечения бруса перекрытия. Чем меньше сечение – тем меньше шаг.

Совет!

Лучше использовать брус с большим сечением и редким шагом установки, чем устанавливать частокол из слабого материала.

Межэтажные деревянные перекрытия

3. Тщательно выставляется первый брус при помощи уровня. Его поверхность должна быть идеально ровная.
4. Брус должен выдерживать нагрузки до 400 килограмм на 1 квадратный метр всей площади.
5. Наиболее приемлемым размером несущей перекладины является соотношение 1,5 части высоты к 1 части ширины.

Монтаж межэтажного деревянного перекрытия

Вторым шагом является подготовка к монтажу.

На этапе возведения стен необходимо предусмотреть места крепления для балок будущего перекрытия с параметрами:

• шаг расположения перекладины – 1 метр;
• глубина бруса – 30 см;
• ширина балки – 30 см.

После монтажа балки торцевые стороны обрабатываются гидроизолирующими и утепляющими материалами, при этом, воздушное пространство не заливается никакими дополнительными материалами, а остается свободным.

Деревянное перекрытие дома — вид сверху

Заключительным третьим шагом является сборка пирога перекрытия, который складывается из следующих операций:

1. Перед монтажом необходимо обязательно пропитывать все деревянные элементы конструкции влаго- и огнестойкими пропитками. Торцы не обрабатываются.
2. Тщательно вымеряются балки и устанавливаются по периметру комнаты так, чтобы с обеих сторон крепления оставалось до 40-50см от размера комнаты. Балкам необходимо придать трапецевидную форму, отпилив её под углом 70 градусов. Этот приём позволит добавить конструкции прочности.
3. Устанавливаем крайние балки строго по уровню и при помощи перпендикулярной балки, центруем их. Торцы балок не должны упираться вплотную. При монтаже необходимо оставлять зазор для вентиляции 2-4 см.
4. Подровняв и установив ровно все балки перекрытия, они фиксируются сухим щебнем. Затем, посадочные гнёзда бетонируются раствором щебня с цементом.
5. После полного высыхания щебенчато-бетонной стяжки, выполняется теплоизоляция. Для этого необходимо устелить слой пенополистирола, или экоавты, также можно использовать керамзит.
6. Поверх теплоизоляционного слоя укладывается гидробарьер. В качестве гидроизола можно использовать: жидкую резину, инъекционные смолы, битумную мастику или бесшовную полимочевину.
7. Затем настилаются лаги. В качестве материала для основы применяют балку толщиной 5 см. Поверх лаг укладывается поперечный слой чернового пола с помощью саморезов. Материал для чернового пола дополнительно обрабатывается антисептиком.
8. Для настила потолка проделываем такие же шаги, что и для устройства пола. Проклеиваем слой гидроизола, закрепляем лаги, переходим к монтажу потолка.
9. Заключительным этапом будет облицовка напольных и потолочных конструкций начисто.

Монтаж деревянного перекрытия

В домах из газобетона не лишним будет обустроить монолитный газобетонный пояс для укладки балок перекрытия. Он создается при помощи специальных газобетонных блоков, позволяющих равномерно распределять нагрузку на несущие стены. Именно благодаря распределению нагрузки плиты газобетона не растрескиваются.

Важно!

Зона соприкосновения дерева и каменного материала приводит к образованию конденсата и последующему гниению деревянных материалов. Именно поэтому очень важно избегать прямого примыкания древесины к бетону и металлу. Обязательно следует прокладывать гидроизоляционный материал.

Монтаж деревянных балок перекрытия

Невысокая прочность газобетона подразумевает обустройство опорной подушки. Расчет нагрузок и правильный подбор материалов с учетом небольшой толщины стен значительно уменьшает вероятность облицовки наружного узла, но в то же время, позволяет произвести качественное утепление пенящимися составами.

Деревянные перекрытия в доме из газобетона

lestnitsygid.ru

Перекрытия в доме из газобетона: виды и их различия

Газобетон применяется для постройки зданий, прочность которых определяется рядом факторов. Необходимо учитывать качество используемого материала и определиться с исполнением межэтажной конструкции. Задумываясь о сооружении перекрытия нижнего этажа в доме или формировании железобетонной основы над цоколем, следует разобраться, как сделать перекрытия в доме из газобетона. Важно учитывать размеры балок, величину нагрузки на несущие брусья и сформировать железобетонную основу необходимой толщины. Рассмотрим, какими методами осуществляется монтаж плит.

Требования по устройству железобетонного перекрытия для зданий из газобетона

Перекрытия для дома из газобетона – ответственные элементы постройки. Ведь запас прочности газоблоков не позволяет возводить здания высотой более трех этажей, а газобетон проигрывает по прочностным характеристикам обычному бетону. Именно поэтому к перекрытиям газобетонных строений предъявляется комплекс требований.

Межэтажная конструкция должна обладать следующими свойствами:

• устойчивостью к воздействию нагрузок;
• запасом прочности с учетом длины перекрываемого пролета;
• способностью поглощать внешние шумы;
• повышенными теплоизоляционными характеристиками;
• пожарной безопасностью;
• сейсмической стойкостью.

Важный момент – равномерное распределение нагрузок, передаваемых плитами перекрытия или поверхностью опорного бруса на капитальные стены. Для усиления жесткости строения и выравнивания усилий сооружается армопояс на газобетоне. Он необходим при любой толщине стен. Железобетонная окантовка по периметру коробки предотвращает растрескивание блоков, на которые опираются балки перекрытий.

Об устройстве межэтажного перекрытия – выбор оптимального варианта

Задумываясь о сооружении ограждающей конструкции над подвальной частью здания и между этажами, застройщикам приходится искать ответ на вопрос: «Какие перекрытия лучше для дома из газобетона?». Некоторые считают, что оптимальным решением является деревянное перекрытие, отличающееся небольшим весом, доступной ценой и ремонтопригодностью. Основным аргументом в выборе данного варианта является простота установки деревянных брусьев.

Однако имеются ограничения:

• допустимый интервал между стенами составляет всего 6 м;
• древесина нуждается в антисептической обработке;
• брусья не обладают необходимым запасом огнестойкости;
• на балках возможно образование плесени и грибковых колоний.

Именно поэтому целесообразно отдать предпочтение перекрытию, сформированному на металлопрофиле, или выбрать межэтажную конструкцию из железобетона.

При выборе варианта важно учитывать результаты расчета нагрузки, а также следующие факторы:

• функциональное назначение возводимого здания;
• расстояние между капитальными стенами;
• количество этажей будущего строения;
• величину усилий, действующих на перекрытие;
• переменные и постоянные нагрузки;
• свойства используемых стройматериалов;
• материал и размер сечения балок перекрытия.

Выбор варианта перекрытия целесообразно доверить профессиональным строителям, которые разработают проектную документацию и правильно выполнят необходимые расчеты.

Как сделать перекрытия в доме из газобетона – рекомендации профессионалов

Независимо от конструктивных особенностей перекрытия для газобетонного дома, общий алгоритм действий по сооружению межэтажной конструкции включает следующие этапы:

1. Расчет на прочность элементов перекрытия.
2. Разработку проектной документации.
3. Расчет потребности в стройматериалах.
4. Приобретение строительных материалов.
5. Подготовку оборудования и рабочего инструмента.
6. Сооружение армированного пояса в верхней части стен.
7. Обеспечение плоскостности опорной поверхности.
8. Формирование перекрытия в соответствии с выбранным вариантом конструкции.

Профессиональные строители рекомендуют:

• выбирать конструкцию перекрытия по результатам прочностных расчетов;
• использовать качественные строительные материалы;
• укладывать брусья в подготовленные пазы на газобетонных стенах;
• контролировать горизонтальность конструкции с помощью уровня;
• гидроизолировать перекрывающую конструкцию рубероидом или полиэтиленом;
• использовать листовой теплоизолятор для снижения тепловых потерь;
• производить монтаж в строгом соответствии с технологией.

Для обеспечения продолжительного ресурса эксплуатации перекрывающей конструкции важно правильно выбрать вид перекрытия и соблюдать требования технологии.

Особенности и виды перекрытий для газобетонного дома

Каждая разновидность межэтажного перекрытия имеет свои особенности.

Для здания, построенного из газобетонных блоков, используются следующие варианты перекрывающих конструкций:

1. Сборный. Для монтажа применяются готовые плиты из железобетона, произведенные на заводах ЖБИ. Фиксированная длина панелей ограничивает возможность их использования для формирования перекрытий зданий нестандартной конфигурации. Важно ориентироваться на интервал между опорами, подбирая длину панели. Учитывая увеличенный вес плит, монтаж осуществляется с использованием грузоподъемной техники. Изделия укладываются на спланированную поверхность, фиксируются анкерами. После этого осуществляется заделка торцевых швов цементным раствором.

   При выборе перекрытий предпочтительны материалы имеющие меньший вес

2. Монолитный. Главная особенность цельного варианта перекрытия – отсутствие необходимости в использовании грузоподъемного оборудования. Для обустройства цельной плиты необходимо смонтировать опалубку, изготовленную из фанеры, древесины или листового металла. Внутри опалубочной конструкции на специальных фиксаторах размещается арматурная решетка. После приготовления бетонной смеси выполняется ее заливка в опалубку. Раствор равномерно распределяется по всей площади опалубки и затем уплотняется с помощью вибрационного оборудования для удаления воздушных включений.
3. Монолитно-сборный. Процесс сооружения сборно-монолитной конструкции перекрытия аналогичен способу формирования перекрытий сборного типа. Доставленные на строительную площадку панели укладываются на опорную поверхность стен с помощью крана. После выполнения анкеровки плит устанавливается арматурная сетка и производится заливка бетона, толщина которого достигает 10 см. После застывания бетонного массива формируется монолитная конструкция, отличающаяся увеличенной толщиной. Перекрытие состоит из стандартных панелей и залитого поверх них бетона.
4. Балочный. Для сооружения балочной конструкции перекрытия используются деревянные брусья или металлический прокат профильного сечения. Выбор материала балок осуществляется по результатам прочностных расчетов. Перекрывающие конструкции балочного типа обладают уменьшенной нагрузочной способностью по сравнению с железобетонными перекрытиями. Они сооружаются в газобетонных домах с расстоянием между стенами, не превышающим шесть метров. Балочные перекрытия пользуются популярностью у застройщиков благодаря простоте их сооружения.

Остановимся более детально на каждом варианте перекрытия.

Сборные перекрытия из стандартных плит для газобетонного строения

Используя стандартные плиты перекрытия для дома из газобетона, несложно за ограниченное время соорудить разделяющую конструкцию над цокольной частью здания, а также между этажами. Количество железобетонных панелей определяются габаритными размерами строения. Важно правильно подобрать плиты с учетом величины пролета. При этом величина опорной поверхности на газобетонную стену должна составлять не менее 15 см согласно требованиям строительных норм и правил.

Для формирования перекрытия используются панели различной конструкции и размеров:

• гладкие, длина которых составляет 6 м. Толщина гладких плит в зависимости от исполнения достигает 20 см;
• ребристые, с длиной, увеличенной до 9 м. Высота ребристой панели для газобетонного дома не превышает 30 см.

Укладка осуществляется на спланированную поверхность газобетонных стен. На торцевую плоскость ложится тонким слоем цементная смесь.

Достоинства сборного варианта:

• ускоренные темпы монтажных работ;
• увеличенная надежность конструкции;
• продолжительный срок эксплуатации;
• повышенная нагрузочная способность;
• высокие шумоизоляционные показатели;
• теплоизоляционные характеристики;
• приемлемый уровень затрат.

Минусы конструкции:

• невозможность выполнения работ без грузоподъемного оборудования;
• необходимость подбора панелей в соответствии с габаритами строения;
• дополнительные затраты на транспортировку тяжелых изделий.

Для повышения теплоизоляционных и шумозащитных характеристик внутренние полости в плитах заполняют минеральной ватой.

Цельное перекрытие для стен из газобетонных блоков

Монолитное перекрытие сооружается непосредственно на строительной площадке. Процесс возведения цельной конструкции довольно трудоемкий, однако, он незаменим при нестандартной конфигурации строения. Застройщиков привлекает то, что монолитное перекрытие в доме из газобетона не имеет стыковочных швов и отличается ровной поверхностью.

Последовательность действий по сооружению монолитного варианта:

1. Соберите опалубку для заливки цельной плиты.
2. Установите опорные стойки и уплотните щели между щитами.
3. Свяжите и разместите внутри опалубки арматурный каркас.
4. Подготовьте бетонный раствор в необходимом объеме.
5. Произведите бетонирование, обеспечив толщину слоя 150-200 мм.
6. Равномерно распределите бетон по поверхности и уплотните его.
7. Спланируйте верхнюю плоскость железобетонной плиты.

Технология допускает использование для сооружения опалубки металлопрофиля, что значительно упрощает выполнение работ и позволяет сформировать ровную потолочную поверхность.

Достоинства цельной конструкции:

• повышенная нагрузочная способность;
• возможность заливки при увеличенном расстоянии между опорами;
• отсутствие стыковых участков и идеальная плоскостность.

К слабым сторонам относятся:

• увеличенная трудоемкость работ;
• продолжительный строительный цикл, связанный с твердением бетона;
• увеличенный объем расходов;
• необходимость применения бетононасоса;
• проблематичность выполнения работ при отрицательной температуре.

Цельный вариант востребован, когда необходимо забетонировать перекрытие в здании нестандартной формы.

Сборно-монолитный вариант перекрытия для сооружения потолка первого этажа

Сборно-монолитная технология позволяет формировать перекрытия различными способами:

• путем укладки стандартных плит с последующим армированием и бетонированием поверхностного слоя;
• размещением между параллельно уложенными балками полистиролбетонных блоков с дальнейшим армированием и заливкой бетоном.

Более предпочтителен второй метод, не требующий использования грузоподъемного оборудования. Он обладает рядом достоинств:

• простотой реализации технологических требований;
• повышенной прочностью монолитно-сборной конструкции;
• высокими звукоизоляционными свойствами.

С помощью гранулированного керамзита, минваты или пенополистирольных листов обеспечиваются высокие теплоизоляционные характеристики. Для сооружения перекрытия сборно-монолитным методом с использованием полистиролбетонных блоков необходимо правильно рассчитать расстояние между балками с учетом размеров блоков.

Металлические и деревянные перекрытия в газобетонном доме на несущие брусья

Балочная технология позволяет оперативно соорудить перекрытия в небольших газобетонных строениях на основе следующих элементов:

• деревянных брусьев;
• металлического профиля.

Первый способ монтажа не требует значительных расходов в отличие от дорогостоящего метода с использованием металлопрофиля.

Технология сооружения балочного перекрытия предусматривает:

1. Укладку балок на опорную поверхность стен.
2. Размещение между брусьями утеплителя.
3. Формирование обрешетки с противоположных сторон брусьев.
4. Укладку гидроизоляционного материала.
5. Сооружение чистового пола и потолка.

Плюсы балочного перекрытия:

• простота монтажа;
• ускоренные темпы сооружения;
• невысокая себестоимость.
• возможность самостоятельного выполнения работ.

Минусы технологии:

• возможность использования в строениях высотой не более двух этажей;
• пониженная огнестойкость при пожароопасных ситуациях;
• уменьшенная продолжительность эксплуатации по сравнению с железобетонными конструкциями.

Несмотря на имеющиеся недостатки, балочный метод популярен в частном домостроении.

Подводим итоги

До начала строительных мероприятий необходимо определиться с конструктивным вариантом и изучить, как сделать перекрытия в доме из газобетона согласно требованиям технологии. Необходимо ответственно подойти к выполнению работ, от качества которых зависит устойчивость и долговечность газобетонного строения.

pobetony.expert
