В нее с широкой стороны тремя порциями укладывают бетонную композицию, каждый слой которой уплотняют путем штыкования (8 – 9 движений на один слой) гладкой арматурой. Лишний раствор убирают. Затем конус переворачивают, как детскую паску, и освобождают раствор, уложенный конусом. Далее дают время, чтобы смесь осела, и осуществляют проверки величины подвижности вычислением снижения высоты раствора относительно верхнего среза формы (высота 300 мм), в которой он находился. Проверка проводится несколько раз для получения усредненного (более точного) результата.

Отсутствие разницы сообщает о максимальной жесткости состава. Когда смесью набрана разница высот до 150 мм — это малоподвижная композиция. Снижение конусом высоты до 150 мм и больше характеризует раствор как максимально текучий (подвижный).

Еще один метод — испытания вискозиметром (используется, когда в смесях щебень имеет размеры 0,5 – 4 см). Конусообразная форма раствора (формируется аналогично описанному выше) ставится на вибростол. В нее втыкается штатив с делениями, на который сверху надевается металлический диск. Включается виброплита и секундомер. Засекается время, когда груз под действием вибрации опустится вдоль штатива до определенной отметки. Полученная величина времени умножается на постоянный коэффициент 0,45. В результате определяется подвижность состава.

Следующий метод — испытания в формах. Используется открытый с одной стороны металлический куб (к примеру, 200 х 200 х 200 мм) для композиций с фракциями щебня до 7 см. В нем размещается конусообразная масса бетона.

Далее куб устанавливается на виброплиту. Одновременно с плитой включается секундомер. Измеряется интервал времени, за которое испытуемые бетонные смеси заполнят углы формы, а поверхность раствора становится ровной. Полученное время умножается на коэффициент 0,7. Результат — оценка подвижности состава.

Таблица подвижности бетонной смеси

Для практического использования показатели подвижности, демонстрируемые бетонными смесями, систематизированы, что удобно для использования. Аналогичным образом структурируются и другие свойства удобоукладываемости. Согласно таблице, размещенной ниже, усадка состава до 5 см — жесткие бетонные растворы (П1). Если показатель снижения высоты составляет от 50 до 150 мм — это малоподвижные (используются для заливки фундаментов) составы. Марки подвижности более высокие, вплоть до П5, получают усадку в диапазоне от 150 мм и больше.

Подвижность и состав смеси

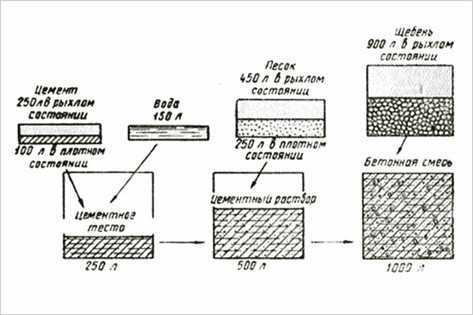

Товарный бетон состоит из песка, цемента, воды, щебенки и специальных добавок. Их наличие, качество и процентное соотношение определяют подвижность бетона. Нужную величину показателя обеспечивают оптимальные пропорции цемента и воды, а вот щебенка и песок снижают вероятные деформации искусственного камня при наборе прочности, уменьшая его усадку. Данные компоненты поднимают упругость материала, уменьшая нагрузочные деформации.

Водно–цементное соотношение — основной показатель (оптимальное соотношение 0,4 в массовой пропорции), нарушение которого приводит к недобору прочности материалом на несколько классов, тем более к последнему ведет добавление воды в уже готовую композицию. Подобная операция только внешне увеличивает подвижность замеса, но через короткое время заметным становится его расслоение. Соотношение компонентов создает определенную способность удержания воды в смеси. Ее подвижность изначально можно регулировать количеством воды. В малоподвижным смесях, считающихся наиболее выгодными, ее объем незначительный, что требует применения машинного трамбования для заполнения пустот в опалубке (при литье лестниц, фундаментов).

Увеличение массы цемента (к примеру, портландцемента) повышает подвижность раствора без уменьшения прочности. Данное явление имеет место, так как цемент обволакивает зерна наполнителей (щебня, песка) и раздвигает их собой, не давая соприкасаться. Трение снижается, подвижность растет.

Форма и фракции наполнителей также участвуют в формировании текучести. Так, их укрупнение сокращает общую площадь поверхности зерен в растворе, что неминуемо поднимает подвижность бетона. К примеру, гладкая поверхность речного гравия снижает силу трения заполнителей, что поднимает подвижность, но в результате конструкция не доберет марочную прочность и жесткость. Влияние песка в этом смысле незначительно.

А вот наличие примесей в песке и щебенке (например, глины, пыли) уменьшают текучесть затворенного состава, но после твердения создает дефекты в изделиях. На замешивание раствора или его доставку требуется время. Он сохраняет технологическую текучесть порядка 2-х часов. Однако если время доставки нельзя сократить, да еще имеет место низкая температура воздуха, то применяют пластификаторы. Данные добавки повышают текучесть, адгезию, позволяют сократить внесение воды.

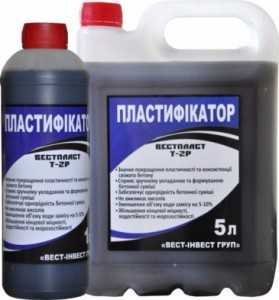

Их добавка не снижает набираемую изделием прочность (пластификатор с химическими компонентами С3, к примеру, даже поднимет ее еще до 25%), позволяет отказаться от вибротрамбования. Это могут быть промышленные пластификаторы (в состав входят фосфаты, эфиры фталевой кислоты, парафины и пр.), позволяющие сохранить текучесть в течение 6-ти часов после заливки, что особенно важно, к примеру, зимой. Схожее действие имеют мыло, жидкое стекло, средства для мытья посуды и пр.

Заключение

Удобство укладки бетона не только облегчает выполнение работ, но и прямо влияет на конечные эксплуатационные показатели бетонных конструкций. Подвижность смесей обеспечивается их составом и должна соответствовать условиям заливки изделия на объекте. Ее параметры могут быть оперативно определены прямо на стройплощадке.

kladembeton.ru

Характеристики бетона: прочность , осадка конуса, водонепроницаемость, плотнось, морозостойкость

Самым распространенным материалом, который используют в современном строительстве,  уже много лет является бетон. Это смесь из цемента, воды, щебня или песка.По обобщенной классификации бетон различают по заполнителю, по условиям твердения, по структуре, по вяжущему элементу. По структуре бетон подразделяется на плотный, крупнопористый, поризованный, ячеистый.  Вяжущей элемент может быть цемент, гипс, смешанный состав, известь, шлаки или же специальные составы.  Вне зависимости от вида качество бетона зависит от характеристик данной смеси.

Прочность бетона.

Первый основной параметр бетона, по которому строители определяют его качество,  — это прочность, то есть марка и соответствующий класс материала.  В первые годы, когда бетон только  начинали использовать в строительстве, о прочности говорила марка.  Обозначалась она буквой «М» и цифрой. Данная цифра обозначала среднее арифметическое образца на сжатие, измеряемое в кгс/см2.  Например, М50, М200, М550, М800.

На сегодняшний день обозначения несколько изменились, и прочность стала отражаться в классе бетона. Обозначение стало другое – в названии появилась буква «В» и цифра, которая указывала на прочность, измеряемую в МПа. В официальной документации, в проектных документах указывается сейчас именно класс бетона.  От класса  бетона зависит средняя прочность и марка.  К примеру, бетон В10 имеет прочность 131кгс/кв.см и это будет ближайшая марка М150. Прочность связана с морозостойкостью. Морозостойкость тоже имеет свою маркировку, обозначают буквой «F» и цифрой, которая указывает на циклы по заморозке и разморозке бетона.

 Самыми распространенными марками по прочности являются бетон марки от М100 до М250. Их используют в виде вспомогательного материала  для заливки монолита и для работ, где требуется укладка арматуры. Специальных добавок в подобных марках нет. Показатель прочности находится на самом минимуме.  Для ИЖС идеально подойдут марки М300 и М400.  Прочность и цена на должном уровне, что делает эти марки прекрасным материалом для строительных работ. Тяжелый бетон высокой марки от М500 в свободном доступе редкое явление. Этот бетон является сверхпрочным и тяжелым, предназначается он для строительства специфических общественных сооружений.

Осадка конуса.

Второй важный показатель в характеристике бетона – это осадка конуса. Данное понятие отражает пластичность материала, которая измеряется в сантиметрах. Говоря на языке строителей, бетон будет более подвижен, если высока осадка конуса. В накладных и счетах, в паспортах к бетону этот показатель помечен в виде «П». Рядом с буквой указывают коэффициент, который варьируется от единицы до пяти.

При монолитных работах подвижность бетона обычно варьируется между П-2 и П-3.Если необходима заливка конструкций, которые трудно заполнить бетонной смесью, используют более «подвижный» бетон с маркировкой П-4, у которого осадка конуса доходит до 20см. Часто П-4 называют литым бетоном.

Бетонные смеси с высоким показателем по осадке конуса хорошо подходят для укладки в опалубку, использование вибратора при этом не является критичным. Бетонную смесь с высокой пластичностью стоит применять и в том случае, если планируется использование бетононасоса.

Плотность.

Плотность – это показатель, который показывает соотношение массы и объема. Из основных факторов, от которых зависит плотность бетона, выделяют состав смеси. Если при разведении бетонной смеси используют щебень, которая по плотность больше, чем, к примеру, керамзит, то и плотность бетона будет больше.  По плотности бетон подразделяется на тяжелый ( плотность 2000 – 2500 кг/м3), особо тяжелый (от 2500 кг/м3), облегченный (300-2000 кг/м3) и легкий (500-1800кг/м3).

Водонепроницаемость.

Третья характеристика рыночного бетона – это водонепроницаемость. Как уже ясно из называния, данный параметр показывает, насколько долго бетон может стоять и не разрушаться при воздействии на него воды и давления.  Маркировка обозначается буквой «W».  Существует W12, W6, W8,  W2, W4 марки. Они отражают величину давления воды, при котором образец не пропускает воду.  Высокий показатель данного коэффициента имеет ряд преимуществ.  Среди них выделяют – возможность изготовления подвалов в тех районах и областях, где имеется высокий уровень грунтовых вод. Кроме этого, бетон с маркой W не боится перепадов температуры. В зависимости от климатической зоны бетон можно использовать в незащищенных конструкциях,  которые расположены под «открытым небом» . Это могут быть отмостки, свайные фундаменты, бетонные дорожки и прочие сооружения.

Несмотря на все положительные стороны подобного бетона, у него есть и минусы. И главный его недостаток – цена.  Влагонепроницаемый бетон бывает только высоких марок, соответственно и цена его поднимается в разы.  Транспортировка – вторая проблема, которая может возникнуть с данным видом бетона. Его сложно транспортировать на объект и возникают некоторые сложности в укладке. Из-за высокой скорости схватывания строителям приходится нелегко.

Морозостойкость

Последняя значимая характеристика бетона – это морозостойкость. Обозначается в официальных документах буквой «F». Существуют бетоны с маркой от F25 до F500. При строительстве объектов в местах, где бывают низкие температуры, строители используют особый вид бетона, который устойчив к морозу.  Морозостойкость бетона зависит от числа макропор, из которых состоит структура состава, от особенности расположения этих самых пор, а также от особенностей состава цемента. Если число пор уменьшается, то стойкость к перепадам  температуры у раствора бетона увеличивается. Для уменьшения пор применяют специальные методы, среди которых метод уменьшения количественного соотношения воды и цемента. Каждая марка морозостойкого бетона используется при определенной ситуации.  Часто на практике в обычных условиях используется бетон  cпометкой F100 или F200.

beton-expert.ru

Подвижность бетонной смеси таблица гост, что это такое

Применение бетонных растворов в промышленном и индивидуальном строительстве происходит в разных условиях, поэтому и параметры бетона необходимы разные для каждого конкретного случая. Технические и эксплуатационные качества растворов на основе бетона, такие, как текучесть и подвижность бетонной смеси, оказывают прямое влияние на прочностные и временны́е характеристики конструкций, в которых работают бетонные узлы и элементы.

Определение подвижности бетона

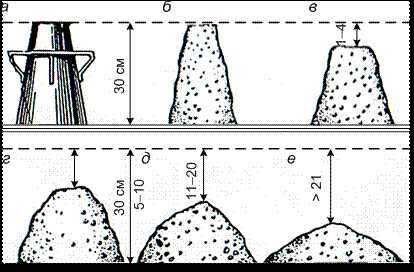

На рисунке выше поясняется, как можно определить подвижность бетона по состоянию раствора с применением конуса:

1. а — вид конуса;
2. б — жесткий раствор;
3. в — малоподвижный бетон;
4. г – подвижная бетонная смесь;
5. д — очень подвижный раствор бетона;
6. е – литой бетон.

Подобные исследования визуально способны показать, как бетон с конкретной подвижностью будет распределяться в опалубке при выбранной технологии трамбовки с параллельным формированием однородной и плотной структуры. Такие параметры называют удобоукладываемостью бетонного раствора, которая оценивается значениями вязкости, подвижности, пластичности жесткости бетонной смеси. Из рисунка понятно, что подвижность бетона выглядит как осадка конуса, и означает способность растекания раствора под собственным весом и силами тяжести. Растекание — подвижность бетонной смеси – является основным свойством, которое влияет на допуск материала к строительству того или иного объекта.

На рисунке показано общее устройство оборудования для исследований, устанавливающих подвижность бетона:

Рисунок «а» – определение усадки бетона по подвижности смеси при помощи конуса бетонной смеси:

1. 1 — металлическая воронка;
2. 2 – металлический конус;
3. 3 — подставка;
4. 4 — измерительная линейка;

Рисунок «б» — как определить пластичность бетона по жесткости пир помощи технического вискозиметра:

1. I — исследовательское оборудование;
2. II — бетон до уплотнения вибрацией;
3. III — бетон после уплотнения вибрацией;
4. 1 — стальное кольцо;
5. 2 — образцовый конус;
6. 3 — лейка;
7. 4 — держатель;
8. 5 — металлическая пластина с отверстиями;
9. 6 — штатив;
10. 7 — площадка виброуплотнителя.

Технологически при использовании бетонной смеси разной вязкости подвижные бетоны классифицируются по уровням текучести. Текучая смесь быстрее и плотнее заполняет армированную форму опалубки со сложной геометрией. Также бетон в жидком состоянии подразделяется подвижный (высокоподвижный)и малоподвижный. Но что такое что такое подвижность бетона? Малоподвижный бетонный раствор – это обычная стандартная бетонная смесь без добавления пластификаторов, который укладывается без воздействия уплотнением. Подвижный раствор состоит из некоторого количества пластификаторов, или приготавливается с добавлением нескольких синтетических компонентов, обеспечивающих высокую подвижность смеси.

Удобоукладываемость бетона отражается в следующей классификации (таблица удобоукладываемости):

Расслаиваемость тяжелого и легкого бетона указана в таблице ниже:

Подвижность бетонной смеси не только отличается заполняемостью формы, но и зависит от пропорций составляющих и связующих веществ, качества и объема компонентов, марки портландцемента, плотности смеси, объема воды зернистости заполнителей (щебня, гравия, песка, извести) и объема пластификаторов. В последнюю очередь на подвижность влияет технология заливки раствора в форму опалубки.

При заливке смеси в опалубку с плотным наполнением арматурой нужно готовить раствор с повышенной текучестью, так как утрамбовать такой бетон вибраторами, даже глубинными, будет невозможно. Если текучесть бетона будет ниже рекомендуемой, то в структуре бетонной конструкции обязательно образуются поры и раковины, что уменьшит прочность объекта.

Обозначения подвижности бетонных смесей

Характеристика подвижности бетонных смесей обозначается буквой «П» с цифровым продолжением, указывающим на степень подвижности состава. Более высокая марка означает более высокую текучесть смеси. Например, малоподвижный бетон п3 или бетон п4 имеет более высокую подвижность.

Бетон П1 имеет наименьшую подвижность, поэтому в промышленном и индивидуальном строительстве используется нечасто. Марки П2 и П3 имеют стандартные характеристики и используются практически повсеместно. Бетонная смесь с подвижностью П4 используется при плотном армировании конструкций, и не требует дополнительного виброуплотнения. Марка П5 готовится для использования в герметичных формах из-за самой высокой текучести.

Определение подвижности

Для исследования и определения подвижности бетона используют разные способы – и простые, и сложные, отличающиеся точностью конечных результатов. Метод осадки конуса считается самым быстрым, и заключается в усадке смеси под собственным весом за определенный промежуток времени в определенных условиях. При осадке конуса применяют конусообразную форму с размерами, варьирующимися в зависимости от фракции заполнителя.

С расширенной стороны конуса за три приема закладывается бетонный раствор, каждый слой уплотняется вручную протыканием (штыкованием) железным прутом Ø 3-5 мм. После уплотнения конус переворачивают для того, чтобы раствор выпал (вытек) на поддон. Через некоторое время, необходимое для усадки смеси, проверяют значение подвижности методом расчета уменьшения высоты бетонной пирамиды по отношения к верхнему торцу конуса. Опыт проводится несколько раз, полученные данные отображаются, как среднее арифметическое всех исследований.

Если между результатами нет разницы, это означает, что смесь имеет максимально возможную жесткость. Если разница составляет ≤ 150 мм, то смесь считается малоподвижной. При разнице в высоте конусов ≥ 150 мм раствор определяется, как максимально подвижный.

Следующий распространенный способ – исследования при помощи вискозиметра, которые проводятся на смесях с заполнителем средней зернистости (фракции 4-5 мм). Конус заполняется раствором и устанавливается на виброплиту. В смесь вставляется держатель с линейными делениями, на него крепится металлический диск с отверстиями. Одновременно с виброплитой включается хронометр, и засекается отрезок времени, в течение которого бетонный раствор от вибрирования основания опустится по штативу до фиксируемой отметки. Время нужно умножить на коэффициент 0,45 – это и будет значением подвижности бетонного состава.

Еще один способ — исследования в специальных формах. Для таких испытаний берется стальной куб, открытый с одной стороны, в который загружают раствор бетона и устанавливают на вибрационное основание. Так же засекается время заполнения раствором всех углов куба, а результат умножается на коэффициент 0,7. Результат будет значением подвижности бетонного состава.

Так как подобных исследований проводится и проводилось масса, их результаты приведены в определенную систему и отражены в соответствующих таблицах и сводных документах. Например, следуя данным таблицы ниже, усадка бетона ≤ 50 мм означает, что бетон – марки П-1, жесткий. При усадке конуса в пределах ≤ от 50-150 мм бетон относят к то малоподвижным составам, которые рекомендуется использовать для строительства фундаментов промышленных и частных строений. Более высокие марки бетона по подвижности (до П-5) обладают усадкой конуса ≥ 150 мм, и используются в герметичных опалубках специализированных объектов.

Состав и подвижность раствора бетона

Показатели подвижности бетонных растворов обеспечивают такие вещества, как песок, портландцемент, вода и заполнители – щебень, известь, гравий, и т.д. Но качество подвижности определяют пропорции добавленных компонентов и их качество, а нарушение пропорций может привести к снижению усадки, уменьшению или увеличению деформационных характеристик и несущей способности.

Водоцементное соотношение считается главной характеристикой в определении подвижности бетона, и ее нарушение в ту или иную сторону может снизить прочность бетонной конструкции в несколько раз. Оптимальным считается соотношение вода-цемент 0,4.

Чрезмерное добавление воды только визуально повышает подвижность и текучесть раствора, который через определенный промежуток времени начинает расслаиваться, что означает нарушение структуры смеси и снижение прочности конструкции. Пропорции составляющих определяют способность бетона к удержанию воды, а подвижность раствора регулируется именно добавленным объемом воды. В малоподвижных растворах, которые имеют более низкую стоимость, воды добавляют меньше, поэтому такие растворы необходимо дополнительно трамбовать.

jsnip.ru

vest-beton.ru

Осадка конуса бетона что это

Осадка конуса бетона

Оглавление:

Суть метода определения подвижности конусом

Что такое осадка конуса

Применение в строительстве смесей с разной осадкой конуса

Классификация бетонной смеси по принципу осадки конуса

Данный процесс является одним из двух способов определения пластичности (подвижности) бетонной смеси. В отличие от другого способа – метода анализа монолита – этот более быстрый и поэтому чаще применимый в практике. Этот метод также характеризует удобоукладываемость бетона.

Суть метода определения подвижности конусом

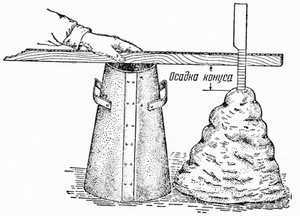

В основе метода лежит применение усечённого конуса высотой около 30 см (ёмкость не более 6 л), а также понимание того, что подвижность взаимосвязана с наличием в составе смеси жидкости. Важно учитывать присутствие пластификаторов и их количество на 1 куб.м. Данная процедура проводится в следующем порядке:

• конус заполняют раствором
• бетон прокалывается (штыкуется) для уплотнения и удаления пустот, дополняется смесью
• конус снимают (вертикально поднимают) и располагают рядом с раствором
• производится проверка на пластичность:
  • если осадка конуса бетона составит 5 см, то данная смесь жёсткая
  • если осадка более 5 см, то смесь является подвижной

Что такое осадка конуса

Исходя из предыдущего пункта, можно определить, что усадка конуса бетона – это цифровое значение в сантиметрах, насколько опустился бетон после снятия формы конуса. Данный показатель даёт возможность классифицировать бетон по пластичности внутри классификационной группы. То есть, при усадке более 5 см, мы уже определяем смесь как высокоподвижную, но зная значение осадки конуса в 10-15 см, можно сделать вывод, что она относится к группе П-3.

Применение в строительстве смесей с разной осадкой конуса

В зависимости от показателя подвижности, назначение бетонных растворов может быть различно. Так, смеси категорий П2 и П3 применяют для монолитной заливки. А вот смеси с повышенной подвижностью с осадкой конуса от 16 до 21 см и показателем П-4 и выше, используют для заливки узких опалубок и колонн, сооружений с частой конструкцией арматуры. Последние растворы именуются ещё как литой бетон, его используют там, где затруднительно применять вибротрамбовки и уплотнители.

Классификация бетонной смеси по принципу осадки конуса

На основе свойства подвижности бетона с точки зрения степени осадки конуса можно разделить материал на классы S1-S5. Различие классов определяется значением осадки конуса в мм и выявлением типа смеси. Ниже приведена таблица указанного соответствия:

Класс величины осадки конуса Класс Осадка конуса в мм Консистенция

S1(П1)	10-40	Легко пластичная
S2(П2)	50-90	очень пластичная
S3(П3)	100-150	Мягкая
S4(П4)	160-210	Очень мягкая
S5(П5)	>=220	Текучая

Данная информация необходима для выбора или анализа уже имеющейся смеси относительно её предназначения и дальнейшего использования: достаточно ли она текучая при заливке конкретной формы определённого размера и конструкции. Эту классификацию можно применить к распределению смесей по типу подвижности, поэтому обозначение классов может быть в виде «П» , поясняя степень эластичности смеси, а не агрегатное состояние, как в таблице.

rus-stroy.net

Осадка конуса бетона — сфера применения и общие характеристики

Опубликовано мая 13, 2012

Осадка конуса бетона – это понятие, позволяющее оценить пластичность бетонной смеси, используя для этого специальное приспособление в виде усеченного конуса. Если сказать об этом одним словом – то определяется удобоукладываемость бетона (подвижность).

Технически его обозначают буквой «П», приписывая коэффициент от 1 до 5.

К примеру, для монолитных конструкций используется бетон марки с П-1 по П-3. Когда бетон требуется для заливки узких сооружений (например, колонны) требуется уже П-4, при этом осадка конуса бетона находится в промежутке от 16 до 21 см.

Такую бетонную смесь зачастую называют «литым бетоном» (из-за своих технических характеристик), однако это наименование является некорректным, так как литой бетон – это цементный камень, имеющий осадку П-2 или чуть больше. Осадка такого бетона начинается от 12 см.

Тип осадки конуса бетона нужно выбирать в соответствии с техническими данными сооружения, условиями его будущей эксплуатации и его особенностями. Однако стоит отметить, что бетон марки П-4 можно применять там, где используется бетононасос, а также в опалубку без применения вибратора.

Следует заметить, что в ситуациях, где не используется вибратор, недобросовестные прорабы повышают подвижность бетона, разбавляя смесь водой. Этот способ решения проблемы приводит к изменению характеристик материала, порой очень кардинальным. Ведь водоцементное соотношение очень важно, потому что оно влияет на прочность, гибкость и хрупкость бетона, на его долговечность.

Если уж действительно так необходимо изменить тип осадки, то это можно делать только с помощью пластификаторов. Они повышают текучесть и пластичность цемента, незначительно снижая его прочность.

Марка бетона П-5 обладает наибольшей осадкой от 21 и более. Такой бетон считается наиболее монолитным и менее пористым, что придаёт ему прочности и гибкости. Однако чаще используют бетон марки П-4.

starniks.ru

Осадка конуса бетона помогает определить его пластичность

Бетон на сегодняшний день является самым популярным и востребованным строительным материалом. Его используют практически во всех направлениях строительной деятельности: как для заливки фундамента, так и для создания монолитных плит и блоков. При таком повсеместном использовании бетона требуется знать, соответствует ли он качественным критериям.

Для определения, насколько бетон пластичен, используют такой метод как осадка конуса бетона. Этот способ популярен еще и потому, что им можно измерить данный параметр непосредственно на строительной площадке, затратив при этом минимум времени и усилий.

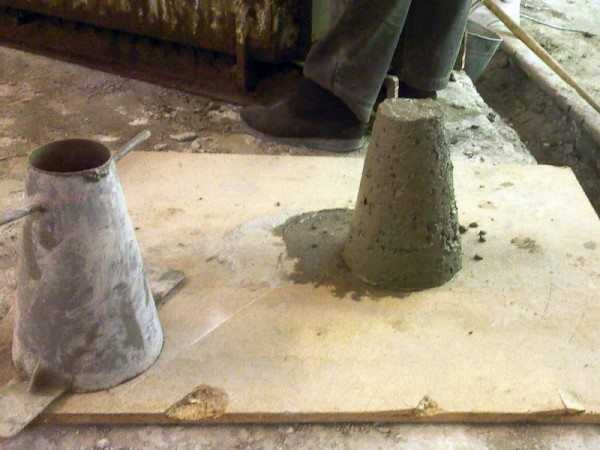

Для того чтобы измерить пластичность бетона, необходимо взять усеченный конус стандартных параметров и высотой 30 см. Диаметр верхнего основания должен быть 10 см, а нижнего – 20 см.

Перед началом измерений требуется поставить конус на ровную поверхность. При этом стоять он должен на меньшем основании, соответственно, большее основание должно быть сверху. Получится своеобразная форма для укладки.

Заполнять эту форму бетоном требуется, четко соблюдая определенные правила. При этом весь процесс должен быть разделен на 2 этапа. Эту технологию крайне важно соблюдать для того, чтобы полученный результат получился максимально достоверным.

Чтобы определить, какая осадка конуса бетона, нужно заполнить конус бетонным раствором. Сначала заполняется 2/3 от всего объема конуса и проштыковывается 15 раз стандартной штыковкой диаметром 20 мм. После чего необходимо заполнить оставшееся место бетоном и снова провести процедуру штыкования 15 раз. После всего этого требуется тщательно выровнять поверхность. Выравнивать следует по уровню верхней грани.

После того, как форма была заполнена раствором, а верхний уровень выровнен, форму следует аккуратно перевернуть.

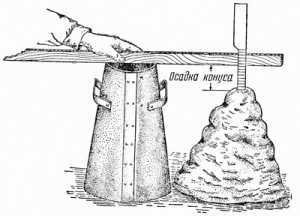

Когда изделие было перевернуто, необходимо сразу же измерить осадку конуса бетона. Для этого берется обыкновенная линейка, и ей измеряется расстояние, на которое опустилась бетонная смесь. Учитывать следует самую нижнюю точку, до которой дошел раствор.

www.stroy-work.ru

Подвижность бетона (осадка конуса)

Подвижностью бетона называется его способность заполнять форму, в которую он должен быть уложен. Заполнение формы может происходить либо под воздействием каких-то внешних сил (например, вибрации), либо под своим собственным весом. Подвижность находится в зависимости от количества воды в 1 кубометре бетонной смеси и обозначается как П1, П2, П3, П4 и П5. Совершенно очевидно, что чем меньше воды содержит смесь, тем гуще бетон.

Малоподвижные густые смеси получили название «жестких». Благодаря небольшому количеству воды, содержащемуся в таких смесях, они не могут заполнить форму самостоятельно, в таких случаях применяется уплотнение или вибрация. При укладке бетона в Харькове в зимнее время производят предварительный прогрев смеси, а для удаления пустот, возникающих в нем, применяется метод вибрации. Уплотнение материала производится с использованием вибропрессового оборудования. Применяется несколько способов определения подвижности бетонных смесей, из которых наиболее распространенным является метод осадки конуса.

Данный метод заключается в измерении изменения высоты (оседания) под собственным весом конуса смеси, после снятия металлической формы, в которую закладывался бетон. Расчетный конус имеет высоту 30 см, объем бетона, который может в него поместиться, составляет порядка 6 л. Приготавливается такая смесь объемом около 7 л. По маре заполнения формы, бетон штыкуется специальной штыковкой. Затем форму снимают, ставят ее рядом с полученным бетонным конусом и измеряют изменение высоты.

При осадке конуса менее 5 см смеси сложно уплотнить ручным способом, однако они хорошо заполняют опалубку при небольшом силовом воздействии. Подвижность смеси представляет собой очень важную характеристику бетона — ведь он должен сохранять подвижность в течение времени, которое требуется для доставки бетонной смеси с бетонного завода на строительную площадку, т. е время его сохранности. Через определенное время материал твердеет, он перестает быть эластичным и набирает определенную прочность.

Если в названии марки бетона присутствует буквы СЗ, то это значит, что при его изготовлении используется пластификатор, который обеспечивает ему удобоукладываемость, прочность и эластичность. В холодное время года в бетон добавляется ПМД — противоморозная добавка, которая обеспечивает его незамерзание при транспортировке. Через 6 часов после добавления в смесь ПМД испаряется.

Такие термины, как «осадка конуса», «подвижность», «удобоукладываемость» в принципе обозначают одно и то же. В паспортах бетонной смеси они обозначаются буквой П с коэффициентом от одного до пяти (например, П-1, П-2, П-3 и т. д.). При выполнении стандартных монолитных работ должен применяться материал, подвижностью от П-1 до П-3. В том случае, предполагается заливка бетоном сильноармированных колонн, конструкций или какие-либо других узких полостей, то применяют бетон подвижности П-4. Осадка конуса у него может составить 16 — 21 см.

Подобную смесь часто называют «литой бетон», что можно объяснить эксплуатационными характеристиками этого материала.

Бетонная смесь подвижности П-4 хорошо укладывается в опалубку без использования вибратора. Материал подвижности П-4 можно применять в тех случаях, когда при строительстве используется бетононасос. В других случаях подвижность бетона выбирают, исходя из требований, предъявляемых к постройке и ее конструктивных особенностей.

Все статьи

tdx.kharkov.ua

vest-beton.ru

Статьи. Подвижность бетона (осадка конуса)

Подвижностью бетона называется его способность заполнять форму, в которую он должен быть уложен. Заполнение формы может происходить либо под воздействием каких-то внешних сил (например, вибрации), либо под своим собственным весом. Подвижность находится в зависимости от количества воды в 1 кубометре бетонной смеси и обозначается как П1, П2, П3, П4 и П5. Совершенно очевидно, что чем меньше воды содержит смесь, тем гуще бетон.

Малоподвижные густые смеси получили название «жестких». Благодаря небольшому количеству воды, содержащемуся в таких смесях, они не могут заполнить форму самостоятельно, в таких случаях применяется уплотнение или вибрация. При укладке бетона в Харькове в зимнее время производят предварительный прогрев смеси, а для удаления пустот, возникающих в нем, применяется метод вибрации. Уплотнение материала производится с использованием вибропрессового оборудования. Применяется несколько способов определения подвижности бетонных смесей, из которых наиболее распространенным является метод осадки конуса.

Данный метод заключается в измерении изменения высоты (оседания) под собственным весом конуса смеси, после снятия металлической формы, в которую закладывался бетон. Расчетный конус имеет высоту 30 см, объем бетона, который может в него поместиться, составляет порядка 6 л. Приготавливается такая смесь объемом около 7 л. По маре заполнения формы, бетон штыкуется специальной штыковкой. Затем форму снимают, ставят ее рядом с полученным бетонным конусом и измеряют изменение высоты.

При осадке конуса менее 5 см смеси сложно уплотнить ручным способом, однако они хорошо заполняют опалубку при небольшом силовом воздействии. Подвижность смеси представляет собой очень важную характеристику бетона — ведь он должен сохранять подвижность в течение времени, которое требуется для доставки бетонной смеси с бетонного завода на строительную площадку, т. е время его сохранности. Через определенное время материал твердеет, он перестает быть эластичным и набирает определенную прочность.

Если в названии марки бетона присутствует буквы СЗ, то это значит, что при его изготовлении используется пластификатор, который обеспечивает ему удобоукладываемость, прочность и эластичность. В холодное время года в бетон добавляется ПМД — противоморозная добавка, которая обеспечивает его незамерзание при транспортировке. Через 6 часов после добавления в смесь ПМД испаряется.

Такие термины, как «осадка конуса», «подвижность», «удобоукладываемость» в принципе обозначают одно и то же. В паспортах бетонной смеси они обозначаются буквой П с коэффициентом от одного до пяти (например, П-1, П-2, П-3 и т. д.). При выполнении стандартных монолитных работ должен применяться материал, подвижностью от П-1 до П-3. В том случае, предполагается заливка бетоном сильноармированных колонн, конструкций или какие-либо других узких полостей, то применяют бетон подвижности П-4. Осадка конуса у него может составить 16 — 21 см.

Подобную смесь часто называют «литой бетон», что можно объяснить эксплуатационными характеристиками этого материала.

Бетонная смесь подвижности П-4 хорошо укладывается в опалубку без использования вибратора. Материал подвижности П-4 можно применять в тех случаях, когда при строительстве используется бетононасос. В других случаях подвижность бетона выбирают, исходя из требований, предъявляемых к постройке и ее конструктивных особенностей.

tdx.kharkov.ua

Удобоукладываемость бетонной смеси по ГОСТу: марка, фото

Общеизвестно, что бетон делится на различные марки по прочности на сжатие и морозостойкости. Удобоукладываемость бетонной смеси — это параметр, на который довольно редко обращают внимание; между тем он сильно влияет на процесс монолитного бетонирования. Давайте познакомимся с соответствующей терминологией и методами классификации.

Удобоукладываемость смеси важна, среди прочего, при заливке монолита с плотным армированием.

Что это такое

Удобоукладываемость бетона — это свойство, влияющее на его способность заполнять опалубку произвольной формы под действием собственного веса. Применительно к текучим смесям оно называется подвижностью; для смесей, неспособных растекаться под собственной тяжестью, используется другой термин — жесткость.

Любопытно: растеканию бетона, самопроизвольному заполнению формы препятствует сцепление частиц наполнителя между собой и со стенками формы; при этом, чем больше частицы, тем больше сопротивление. Способствуют же ему большое количество воды, цемента и специальных добавок — пластификаторов.

От подвижности раствора зависит наличие или отсутствие пор в толще монолита. Недостаток подвижности отчасти нивелируется штыкованием и/или виброукладкой; однако они позволяют избавиться от каверн далеко не всегда. Между тем 2 процента объема, занятого порами, снизят прочность конструкции на 10%; увеличение процента полостей до 5% приведет к 30-процентному уменьшению прочности.

Казалось бы, очевидным решением будет производить только и исключительно смеси высокой подвижности: ведь они прекрасно льются, не требуют утомительного штыкования или энергоемкой виброукладки. Не тут-то было: иногда избыточная подвижность вредна.

Приведем пару простейших примеров:

1. Слишком подвижная смесь будет выливаться через щели дощатой опалубки.
2. При укладке на подсыпку из щебня подвижный бетон не останется на ее поверхности, а уйдет внутрь.

Излишне подвижная смесь уйдет в щебенку.

Нормативные документы

Интересующий нас параметр затрагивается в двух нормативных документах:

1. ГОСТ 7473-94 содержит общие требования к бетонным смесям и описывает их классификацию.
2. ГОСТ 10181.1-81 регламентирует методику испытаний смесей на удобоукладываемость и применяющиеся для этих испытаний инструменты.

Давайте познакомимся с основными моментами обоих документов.

ГОСТ 10181.1-81

Начнем с методов испытаний. Их описание поможет понять способы классификации бетонов по удобоукладываемости.

По ГОСТу предполагается, что смесь испытывается одним из двух способов в зависимости от предполагаемой подвижности или жесткости.

Тип смесей	Метод испытания
Подвижные	Измерение осадки конуса
Жесткие	Измерение времени продавливания смеси через отверстия прибора на вибростоле.

Теперь — чуть больше конкретики.

Приборы

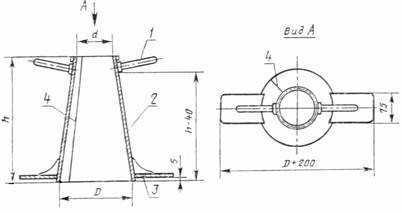

Прибор для испытаний на осадку конуса — усеченный металлический конус с воронкой, упорами и ручками (читайте также статью «Алмазная чашка по бетону – ее виды и особенности»).

Внешний вид прибора.

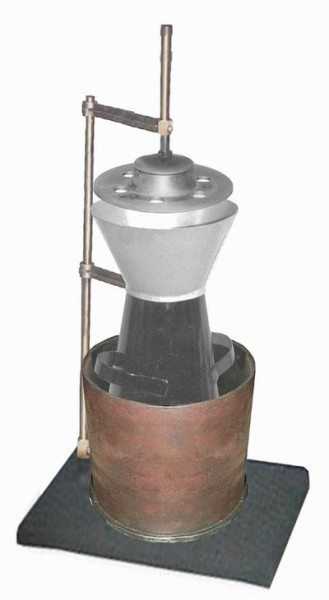

Для испытаний смеси на жесткость требуется уже два устройства, каждое из которых заметно сложнее. Вибростол — площадка, которая колеблется со скоростью 3000 колебаний в минуту и с амплитудой 0,5 миллиметра. Сам же измерительный прибор — цилиндр со штативом и опускающимся на штанге массивным металлическим диском с шестью отверстиями.

Устройство для испытаний на жесткость.

Методика испытаний

Содержащаяся в ГОСТ инструкция по порядку испытаний предписывает вначале испытать смесь с неизвестными характеристиками на осадку конуса.

Методика предельно проста:

1. Прибор устанавливается на плоский стальной лист.
2. Через воронку он наполняется предназначенной для испытаний бетонной смесью. Смесь укладывается тремя слоями равной толщины с обязательным штыкованием каждого слоя. Метод штыкования и используемый при этом инструмент жестко регламентированы: штыковать бетон следует 25 раз на слой прутком диаметром 16 и длиной 600 миллиметров со скругленными краями.

Полезно: честно говоря, ни материал поверхности, ни длина прутка почти не оказывают влияния на результат. При тестировании смеси своими руками можно обойтись, например, куском оргалита или фанеры и любым гладким отрезком арматуры.

Лист ДСП тоже подойдет в качестве основания.

3. Воронка снимается.
4. Излишки бетона по уровню верхнего среза прибора убираются кельмой.
5. Прибор аккуратно, плавным движением без сотрясения снимается и ставится рядом. Стандарт оговаривает даже время, которое должен занимать процесс снятия прибора: от 3 до 7 секунд.
6. Линейкой с делением не более 0,5 сантиметра измеряется разница между верхом осевшего конуса бетонной смеси и верхним срезом прибора. Полученная разница и будет характеризовать подвижность смеси.

Для большей достоверности испытание повторяется дважды. Результат — среднее арифметическое между двумя измерениями. При этом разброс между полученными результатами измерений должен находиться в определенных границах, зависящих от их абсолютного значения:

Осадка конуса	Максимальный разброс измерений
До 4 см	До 1 см
5-9 см	До 2 см
Свыше 10 см	До 3 см

Нюанс: для бетонов с крупнофракционными (свыше 40 мм) заполнителями используется увеличенный конус. Полученный при измерении с его помощью результат умножается на коэффициент 0,67.

Если осадка конуса равна нулю, образец испытывается прибором второго типа.

1. Прибор жестко крепится к виброплощадке. Согласно ГОСТ, для этой цели он должен снабжаться фланцем.
2. Описанным выше способом в полый цилиндр прибора помещается конус бетона.
3. Штатив поворачивается таким образом, чтобы диск занял позицию строго над конусом, и фиксируется зажимным винтом.
4. Диск опускается на поверхность образца, после чего одновременно включается вибрация и запускается секундомер. Отсчет прекращается, как только цементное тесто продавится через любые два из шести отверстий диска. Полученный результат в секундах характеризует жесткость смеси.

Схема испытаний: 1 — образец после снятия конуса; 2 — осевший образец; 3 — величина осадки; 4 — диск, продавливающий образец на вибростоле.

ГОСТ 7473-94

Ключевая информация, содержащаяся в этом документе — таблица, согласно которой определяется марка бетона по удобоукладываемости.

Марка	Осадка конуса, сантиметры	Испытания на жесткость, секунды
Сверхжесткий бетон СЖ3		100 и более
СЖ2		51 — 100
СЖ1		41 — 50
Жесткий бетон Ж4		31 — 40
Ж3		21 — 30
Ж2		11 — 20
Ж1		5 — 10
Подвижный бетон П1	1 — 4
П2	5 — 9
П3	10 — 15
П4	16 — 20
П5	21 — 25

Помимо того, в стандарте излагаются требования к воде, использующейся для затворения (она должна соответствовать ГОСТ 23732), к составу смеси и максимальной погрешности процентного соотношения ее компонентов (для цемента и пластификаторов — 1%, для заполнителей — 2%).

Применение

Как марка бетонной смеси по удобоукладываемости влияет на типичные области ее применения?

Область применения	Рекомендуемые марки
Бетонные подушки под фундаменты, стяжки пола	П1, Ж1
Дорожные и аэродромные покрытия,  плитные фундаменты с редким армированием или без арматуры	П1
Плитные фундаменты с умеренной плотностью армирования, балки	П1, П2
Массивные колонны	П2
Горизонтальные конструкции с плотным армированием	П2, П3
Вертикальные конструкции с плотным армированием	П3, П4
Плиты перекрытий, трубопроводы	П5

Полезные мелочи

• Простейший способ увеличить подвижность бетона — добавить в него воды. Однако при этом пострадает его прочность; такое решение годится только для ненагруженных монолитов.

В общем случае лучше воспользоваться пластифицирующими добавками.

• Помимо специальных добавок — пластификаторов, цена которых порой оказывается довольно нескромной, для увеличения подвижности раствора в него часто добавляют немного (около столовой ложки на ведро) жидкого мыла или моющего средства для посуды.
• Обработка несущих конструкций с плотным армированием (в частности, их резка или сверление) крайне нежелательны. Помимо прочего, при этом нарушается армирование, которое положено анкерить по краям проема. Если нарушения арматуры в силу каких-то причин нельзя избежать, компромиссом могут стать применение рифленой арматуры, алмазное бурение отверстий в бетоне и резка железобетона алмазными кругами.

Рифление арматурного каркаса позволяет обойтись без дополнительной анкеровки; алмазные резка и бурение не нарушают сцепления между армокаркасом и бетоном ввиду отсутствия ударной вибрации.

Кроме того: края отверстий и проемов при использовании алмазного инструмента будут куда аккуратнее, чем в случае применения перфоратора и отбойного молотка.

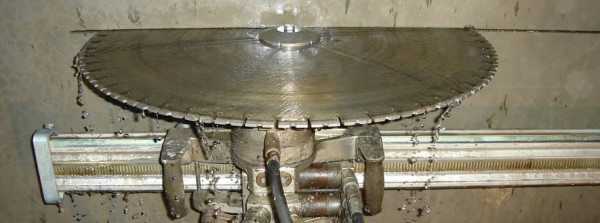

Фото позволяет оценить качество краев реза.

Заключение

Надеемся, что изучение нормативных документов и таблиц не показалось читателю слишком скучным. Как обычно, в прикрепленном видео в этой статье можно найти дополнительную полезную информацию (см.также статью «Заливка и упрочнение бетона на примере устройства пола: последовательность работ и правила технологии»).

Успехов!

masterabetona.ru

прочность , осадка конуса, водонепроницаемость, плотнось, морозостойкость

Самым распространенным материалом, который используют в современном строительстве,  уже много лет является бетон. Это смесь из цемента, воды, щебня или песка.По обобщенной классификации бетон различают по заполнителю, по условиям твердения, по структуре, по вяжущему элементу. По структуре бетон подразделяется на плотный, крупнопористый, поризованный, ячеистый.  Вяжущей элемент может быть цемент, гипс, смешанный состав, известь, шлаки или же специальные составы.  Вне зависимости от вида качество бетона зависит от характеристик данной смеси.

Прочность бетона.

Первый основной параметр бетона, по которому строители определяют его качество,  — это прочность, то есть марка и соответствующий класс материала.  В первые годы, когда бетон только  начинали использовать в строительстве, о прочности говорила марка.  Обозначалась она буквой «М» и цифрой. Данная цифра обозначала среднее арифметическое образца на сжатие, измеряемое в кгс/см2.  Например, М50, М200, М550, М800.

На сегодняшний день обозначения несколько изменились, и прочность стала отражаться в классе бетона. Обозначение стало другое – в названии появилась буква «В» и цифра, которая указывала на прочность, измеряемую в МПа. В официальной документации, в проектных документах указывается сейчас именно класс бетона.  От класса  бетона зависит средняя прочность и марка.  К примеру, бетон В10 имеет прочность 131кгс/кв.см и это будет ближайшая марка М150. Прочность связана с морозостойкостью. Морозостойкость тоже имеет свою маркировку, обозначают буквой «F» и цифрой, которая указывает на циклы по заморозке и разморозке бетона.

 Самыми распространенными марками по прочности являются бетон марки от М100 до М250. Их используют в виде вспомогательного материала  для заливки монолита и для работ, где требуется укладка арматуры. Специальных добавок в подобных марках нет. Показатель прочности находится на самом минимуме.  Для ИЖС идеально подойдут марки М300 и М400.  Прочность и цена на должном уровне, что делает эти марки прекрасным материалом для строительных работ. Тяжелый бетон высокой марки от М500 в свободном доступе редкое явление. Этот бетон является сверхпрочным и тяжелым, предназначается он для строительства специфических общественных сооружений.

Осадка конуса.

Второй важный показатель в характеристике бетона – это осадка конуса. Данное понятие отражает пластичность материала, которая измеряется в сантиметрах. Говоря на языке строителей, бетон будет более подвижен, если высока осадка конуса. В накладных и счетах, в паспортах к бетону этот показатель помечен в виде «П». Рядом с буквой указывают коэффициент, который варьируется от единицы до пяти.

При монолитных работах подвижность бетона обычно варьируется между П-2 и П-3.Если необходима заливка конструкций, которые трудно заполнить бетонной смесью, используют более «подвижный» бетон с маркировкой П-4, у которого осадка конуса доходит до 20см. Часто П-4 называют литым бетоном.



Бетонные смеси с высоким показателем по осадке конуса хорошо подходят для укладки в опалубку, использование вибратора при этом не является критичным. Бетонную смесь с высокой пластичностью стоит применять и в том случае, если планируется использование бетононасоса.

Плотность.

Плотность – это показатель, который показывает соотношение массы и объема. Из основных факторов, от которых зависит плотность бетона, выделяют состав смеси. Если при разведении бетонной смеси используют щебень, которая по плотность больше, чем, к примеру, керамзит, то и плотность бетона будет больше.  По плотности бетон подразделяется на тяжелый ( плотность 2000 – 2500 кг/м3), особо тяжелый (от 2500 кг/м3), облегченный (300-2000 кг/м3) и легкий (500-1800кг/м3).

Водонепроницаемость.

Третья характеристика рыночного бетона – это водонепроницаемость. Как уже ясно из называния, данный параметр показывает, насколько долго бетон может стоять и не разрушаться при воздействии на него воды и давления.  Маркировка обозначается буквой «W».  Существует W12, W6, W8,  W2, W4 марки. Они отражают величину давления воды, при котором образец не пропускает воду.  Высокий показатель данного коэффициента имеет ряд преимуществ.  Среди них выделяют – возможность изготовления подвалов в тех районах и областях, где имеется высокий уровень грунтовых вод. Кроме этого, бетон с маркой W не боится перепадов температуры. В зависимости от климатической зоны бетон можно использовать в незащищенных конструкциях,  которые расположены под «открытым небом» . Это могут быть отмостки, свайные фундаменты, бетонные дорожки и прочие сооружения.

Несмотря на все положительные стороны подобного бетона, у него есть и минусы. И главный его недостаток – цена.  Влагонепроницаемый бетон бывает только высоких марок, соответственно и цена его поднимается в разы.  Транспортировка – вторая проблема, которая может возникнуть с данным видом бетона. Его сложно транспортировать на объект и возникают некоторые сложности в укладке. Из-за высокой скорости схватывания строителям приходится нелегко.

Морозостойкость

Последняя значимая характеристика бетона – это морозостойкость. Обозначается в официальных документах буквой «F». Существуют бетоны с маркой от F25 до F500. При строительстве объектов в местах, где бывают низкие температуры, строители используют особый вид бетона, который устойчив к морозу.  Морозостойкость бетона зависит от числа макропор, из которых состоит структура состава, от особенности расположения этих самых пор, а также от особенностей состава цемента. Если число пор уменьшается, то стойкость к перепадам  температуры у раствора бетона увеличивается. Для уменьшения пор применяют специальные методы, среди которых метод уменьшения количественного соотношения воды и цемента. Каждая марка морозостойкого бетона используется при определенной ситуации.  Часто на практике в обычных условиях используется бетон  cпометкой F100 или F200.


beton-expert.ru
