Онлайн расчет навеса – Калькулятор навесов, расчет стоимости онлайн

Содержание

Калькулятор для расчета навесов

Металлические столбы, 100×100	6	шт.	2 900	17 400
Силовые боковые балки	2	шт.	5 000	10 000
Ферма №9	4	шт.	3 080	12 320
Лаги 40х25х2	5	шт.	850	4 250
Поликарбонат — Сотовый поликарбонат 8 мм	14	м²	490	6 860
Соединительные профили	1	Комплект	686	686
Окрашивание каркаса — Грунт	14	м²	80	1 120
Стоимость материалов				49 168
Сборка навеса	14	м²	500	7 000
Установка столбов — На пятаки	6	шт.	390	2 340
Доставка — по Москве			1 500	1 500
Стоимость работ + доставка				11 740
Вывоз бензогенератора		дней
Амортизация оборудования и расходники	1	комплект	900	900
Дополнительно				900
Итого				60 908

vseteplici.ru

Онлайн расчет стоимости на металлоконструкции

ОГРОМНОЕ СПАСИБО за отличное качество и обслуживание !!! Сотрудники компании очень внимательные и отзывчивые .За короткие сроки была выполнена и установлена в срок контейнерная площадка на территории школы.

Наталья, г. Солнечногорск

Решили поставить решетки на окна, так как живем на первом этаже и часто отсутствуем дома. Долго не заморачивались с поисками, решили заказать тут. Не пожалели. Мастера приехали в точно в оговоренное время, сделали замеры – все очень вежливо и профессионально. Вскоре привезли и красивые кованые решетки, мы заказывали стационарные. Теперь мы спокойны за свое имущество.

Елена П., г. Подольск

Порадовал большой выбор эскизов и цена на этом сайте. Так как живем в Подольске, заказали решетки именно тут. Все прошло без запарок, спасибо за хорошую слаженную работу.

Виктор Михайлович К., г. Подольск

На даче у меня гаража нет, поэтому решил заказать навес из поликарбоната. Мастера с РМЗП посоветовали сделать навес на две машины – вдруг кто-то приедет в гости. Они работали очень профессионально, помогли выбрать самое удобное место для такого сооружения. Построили навес настолько быстро, что просто удивительно. Такой гараж получился очень прочным и выглядит очень прилично.

Алексей, пос. Остафьево

Заказал на этом сайта навес из поликарбоната. В связи с погодными условиями выполнить заказ в срок не успели. У меня закончился отпуск, с работы не отпускали. Мастера пошли на встречу и в ближайший мой и их выходной вышли и доделали навес. Порадовало, что из-за невыполненных сроков сделали скидку 10%. Очень профессионально.

Геннадий, г. Подольск

Обустройством улицы с частными домами в Серпухове пришлось заниматься самим жителям, и мы решили заказать надежные и удобные мусорные контейнеры. В интернете нашли информацию о контейнерах «Ремонтно — Механический завод Подольский», нам они подошли по цене и по объему. Заказ был выполнен очень быстро, ребята сами расставили прочные ящики. Теперь у нас на улицах чистота. Хотим еще заказать здесь же большой контейнер для металлолома.

Корешников Ю.Н., г. Серпухов

Строю дом в Климовске, решил заказать забор из профнастила тут. Сделал заказ. Мастера сами сделали замеры, согласовали со мной удобное время установки и приехали точно по часам. Забор ставили очень аккуратно (жена боялась за свои цветы, но ни один не был поврежден). После работы не осталось никакого мусора, остатков материала – все очень культурно, по-европейски. В следующий раз закажу у них забор из сетки рабица для небольшой дачки. Спасибо за качество и оперативность.

Виктор Иванович Глущенко

Заказали в компании РМЗП металлический забор. Хотели без бетонирования, но специалист компании пояснил, что с нашим грунтом избежать этого нельзя. Все сделали точно в срок. Работой довольны.

Семья Коноваловых, Подольский район

Долго искала деревянный забор для своего деревянного дома – хотелось, чтобы все было в одном стиле. Очень понравился забор от «Ремонтно — Механический завод Подольский». Построен он был быстро и на высшем уровне. Понравилась культура мастеров, их вежливость и внимательность к клиенту. И, конечно, сам забор

Татьяна А., г. Щербинка

Поставил в июле 2011 года деревянный забор. После зимы я заметил, что некоторые столбы забора сместились вниз. Из-за этого весь забор перекосило. Я так думаю, что для нашей местности было необходимо ставить бетонное основание для забора, считаю, что в компании нам должны были это подсказать. Починили нам забор по гарантии, но, думаю, забор придется все равно менять и укреплять. Через пару лет, что очень накладно.

Михаил Кононов, Серпуховской район

Виктор Иванович Глущенко

Семья Коноваловых, Подольский район

Татьяна А., г. Щербинка

Не могу нарадоваться на новые ворота. Отъезжают они бесшумно, очень плавно и в то же время быстро. Порадовали сроки выполнения работ. С момента заказа и установки прошло около 10 дней. Ворота получились очень прочные и надежные. Однажды нечаянно чуть задел их автомобилем – следа не осталось.

Михаил, г. Подольск

Проект дома в Климовске у нас очень хороший, но про козырек над входом забыли – во время дождя постоянно капает вода возле самой двери, а то снег насыпает. Ситуацию спасли мастера из «Ремонтно — Механический завод Подольский». Какой красивый и прочный козырек они нам поставили – с кованой основой, поликарбонат подобрали в цвет крыши! Получилось очень стильно и удобно. Удивила даже приятная стоимость за такую качественную работу.

Екатерина Александрова, г. Климовск

Мой офис находится на первом этаже, выходит в глухой двор, поэтому защитить его окна нужно было обязательно. Хотелось найти какой-то интересный вариант, в основном же все мастера предлагали стандартный дизайн. И только в тут увидел решетки современного дизайна. А после установки удостоверился и в качестве, прочности изделия. Живу в Москве, поэтому боялся будут проблемы со сроками и доставкой. Оказалось, зря переживал. Теперь буду знать, к кому стоит обращаться.

Сергей Геннадьевич Кондатенко, г. Москва

Был неприятно удивлен разницей реальных цен на решетки на окна и указанных на сайте. Оказалось, что на сайте стоит оптовая цена, при меньших заказа получается дороже. Сначала отказался, но потом, изучив рынок, понял, что в РМЗП заказывать выгодно. Качеством остался доволен.

Николай, г. Москва

Хочу выразить благодарность сотрудникам данной компании. Недавно заказал навес для автомобиля на дачу. Работы провели быстро, и слаженно.

Игорь, пос. Львовский

Мы строили дом в старинном стиле, и очень хотелось украсить окна ставнями, к тому же в Серпухове мы бываем только на выходные и в отпуске, и ставни могли бы защитить дом от воров. В каталоге «Ремонтно — Механический завод Подольский» мы нашли то, что искали. Ставни изготовили точно по размерам окон, никаких подгонок или переработок не потребовалось – сразу виден профессионализм. Установили их ребята очень аккуратно, и дом сразу приобрел неповторимый вид.

Семья Шоровых, г. Москва

Возле нашего офиса есть небольшая собственная автостоянка, руководство решило проявить заботу о сотрудниках и заказать навес для нее. Отлично, что сразу вышли на «Ремонтно — Механический завод Подольский». Специалисты сделали все быстро, качественно и очень аккуратно. Все сотрудники очень довольны удобным навесом, машины не заливает дождем, на засыпает снегом.

Татьяна К., г. Чехов

Заказали козырек на дачу. Работой доволен. Спасибо за скорость и качество. В дальнейшем планирую заказать и навес для машины.

Александр М., г. Подольск

Был не очень приятно удивлен сколько стоят навесы для автомобилей из поликарбоната. Вообще, пока не столкнулся с этим, не думал, что так дорого. Но все равно дешевле, чем капитальный гараж. В итоге заказал в РМЗП навес под две машины. Попал под акцию, поэтому сделали небольшую скидку. Мелочь, а приятно. Остался доволен и работой и сроками. Очень надеюсь, что прослужит долго. Спасибо, ребят, за все.

Игорь, г. Протвино

Уже более 10 лет живу в Подольске и 5 из них занимаюсь теплицами. До этого момента имел дело только со стеклянными конструкциями, но когда возник вопрос расширения, понял, что сегодня стеклянная конструкция – дорогое удовольствие, которое сможет окупить себя не скоро. По совету друга обратил внимание на панели из поликарбоната, и не зря с этим материалом гораздо меньше проблем, чем с хрупким и тяжелым стеклом. Материал легко изгибается, благодаря чему очень просто можно придать ему требуемую форму. Панели легкие, поэтому смонтировать теплицу можно без проблем одному-двум людям, мы работали с другом, так что за день смогли построить сразу две теплицы. Спасибо сотрудникам фирмы за доступные цены и короткие сроки выполнения заказа.

Валентин К., Подольск

Долго искала место, где бы заказать детскую спортивную площадку. Цены на них конечно кусаются, поэтому искала подешевле и понадежнее. Живу в Москве, а дача у нас под Климовском. Вот и решила попробовать заказать поближе к даче. Ценой и качеством осталась довольна.

Татьяна Ильина, г. Москва

Давно планировал построить навес для машины на даче. Под гараж надо много места, а навес и подешевле и попроще.Обратился в компанию. Сотрудники помогли мне выбрать подходящий для моего двора вариант. Удивила оперативность, всего за неделю мне привезли и смонтировали навес. Работой доволен.

Коноваловы, г. Подольск

Недавно приобрели дачный участок под Серпуховым. Пока денег для полной застройки и облагораживания территории у нас нет. Но оставлять участок, куда свозится строительный материал и планируется строительство, без ограждения – не самый удачный вариант. Поэтому, решил огородить участок забором из сетки рабица. Ворота и забор оказались очень качественным временным вариантом и хорошо смотрятся во дворе будущего дачного участка.

Татаренко В. К.

Заказали решетки на окна. Подкупил большой выбор и низкие цены на сайте. Немного расстроило, что оказалось, что указаны оптовые цены. Но все равно не так дорого вышло как у других производителей. Пока никаких нареканий к работе нет.

Иванченко Екатерина, г. Москва

Заказывали контейнеры и урны для строительной площадки. Остались довольны качеством, ценой продукции и обслуживанием персонала. Спасибо Вам за работу!

Ирина, Подольский район

Приобрели для матери под Серпуховым деревянный домик. Решили все сооружения на участке выполнять в едином стиле. Поэтому заказали напрямую с Ремонтно-Механического завода сплошные деревянные заборы. О выборе не пожалели — ограждение выглядит гармонично, выгодно дополняют дом и хорошо смотрятся на фоне природы.

Валерий, г. Серпухов

Стеллажи для торговых площадей и складов приобретаю на этом заводе неоднократно. Очень доволен ассортиментом, качеством товара, ценовой политикой фирмы и обслуживанием персонала. Всем рекомендую!

Николай, Серпуховской район

Недавно купил дом под Климоквом. Заказал тут ставни. Цены приемлемые, сроки выполнения заказа короткие, персонал опытный и вежливый. В будущем планирую заказать у вас еще и навес для автомобиля, а также распашные ворота.

Василий Мизайлович Ч., г. Климовск

Заказали решетки на окна, всем довольны.

Михаил, г. Подольск

rmzp.ru

как высчитать показатель для арочных конструкций из меттала и найти максимальную ширину

Перед началом изготовления любого сооружения нужно разработать эскиз, который позволит увидеть общий вид предмета строительства, облик отдельных его элементов. На следующем этапе создается чертеж, на котором указаны основные габариты всей конструкции, а также размеры сопрягаемых элементов. Чтобы достичь прочности, нужно провести расчет навеса из поликарбоната.

Расчетные параметры

Для обеспечения общей прочности конструкции важную роль играют габариты панелей: толщина, длина, ширина.

Чтобы крыша, кровля которой построена из поликарбонатных плит, обладала необходимой прочностью, необходимо, учитывая снеговую, а также ветровую нагрузки, подобрать оптимальную толщину панелей.

Монолитные листы выпускаются толщиной 2, 3, 4, 5, 6, 8, 10 и 12 мм.

Сотовые листы имеют следующие параметры толщины:

до 32 мм – пятислойные с наклонными перегородками ячеек, имеющие обозначение SX;
16–20 мм – пятислойные, у которых ячейка в виде прямоугольника, обозначенные SW;
до 16 мм – трехслойные, имеющие прямоугольную структуру ячеек, а также регулируемые ребра жесткости – 3X;
6–10 мм – трехслойные, структура ячеек которых прямоугольная – 3H;
4, 6, 6, 10 мм – с квадратными ячейками – 2Н.

Полимер монолитного типа имеет параметры 3050×2050 мм.

Торговая сеть рекомендует сотовый полимер двух типоразмеров: 2,1×6 м и 2,1×12 м.

Видео: «Арочный навес 8 х 6 метров»

Из этого видео вы узнаете, как сделать арочный навес из поликарбоната.

Как правильно сделать расчеты

Для вычисления прочностных характеристик конструкций из любого пластиката необходимо знать:

целевое назначение сооружения;
место, где оно будет расположено;
дизайн окружающего интерьера;
габариты укрываемого объекта;
снеговую нагрузку, силу ветра;
габаритные величины, механические характеристики поликарбонатных панелей;
форму каркаса;
материал каркаса, стропил, опор, перемычек, обрешетки, крепежных изделий.

Вычисление прочности проводится как для всей конструкции, так и для отдельных элементов. Сложность подсчета требует применения специальных знаний по сопротивлению материалов, наличию справочных данных, необходимых для использования. На практике для возведения объектов индивидуального строительства более приемлемы данные, полученные эмпирическим путем.

Рекомендуется, чтобы длина козырька была кратной ширине панели, а ширина – кратной 2, 3, 4, 6, 12 м. Размеры кровли должны обеспечить защиту предмета укрытия от сильного ветра, наклонных лучей солнца. Высота сооружения должна быть больше высоты укрываемого предмета, но не меньше 180 см. Над машиной необходимо вентилируемое пространство до 10 см. Форма кровли навеса зависит от вкуса владельца.

Опоры рекомендуется выполнять из следующих материалов:

круглой стальной трубы диаметром 100 мм;
профилированной стальной трубы размерами 80×80 мм;
деревянного бруса 150×150 мм;
бревна диаметром 150–200 мм.

Обрешетка в продольном направлении выполняется шагом до 70 см, в поперечном – до 100 см.

Подсчет прочности конструкции сооружения зависит от вида крыши (односкатная, двускатная, арочная).

Для односкатной кровли

Различают две разновидности односкатной кровли:

с креплением к стене здания;
без крепления к стене здания или отдельно стоящая постройка.

Способ крепления каркаса к опорам фундамента – главное различие между разновидностями односкатного козырька.

Козырек, крепящийся к стене здания, представляет собой сооружение, преимущество которого в том, что количество опорных стоек у него в два раза меньше, т. к. функцию опор с одной стороны навеса выполняет стена дома. В данном случае ферма в форме вытянутого треугольника устанавливается торцом своей короткой стороны на балку, прикрепленную к стене дома. Вторым концом ферма опирается на несущую опору.

Элементы каждой разновидности козырьков подсчитываются по такой схеме:

Зная габариты укрываемого объекта, ведется вычисление параметров козырька (длина, ширина, высота).
Расстояние между стойками, закрепленными в фундаменте, не должно быть более 3 м.
На стойки укладываются, крепятся в первом случае одна продольная балка, во втором – две.
Изготовляется консоль треугольной формы с углом 30°.
При установке консолей на балки применяется шаг равный 2–3 м.
К консолям крепится обрешетка шагом 60–70 см или специальные профили, установленные вдоль поперечной кромки плит.
Укладка полимерных панелей выполняется, соблюдая температурный зазор диапазоном 3–4 мм.
Крепление пластиковых листов ведется шагом в 50–70 см.

Для двускатной крыши

Подсчет характеристик сооружения, имеющего двускатную крышу, аналогичен вычислению прочности односкатного навеса.

Имеются три отличия:

консоль, напоминающая формой равнобедренный треугольник, – может быть как цельной, так и составной;
из-за увеличения веса консолей для более равномерного распределения их массы рекомендуется увеличивать количество вертикальных опор;
необходима установка коньковой балки и конька.

Для арочного навеса

Элементы конструкции арочной формы подсчитываются так же, как и для односкатной.

Экономия применяемого материала обеспечивается снижением его стоимости из-за дополнительной прочности, достигаемой за счет конструктивной особенности:

изгиба панелей из полимера, т. к. сама форма способствует повышению прочности;
арочной формой ферм, что позволяет за счет уменьшения толщины стенки металлического профиля или поперечного сечения бруса снизить расход материала.

Для отдельно стоящей постройки

При расчете навеса во дворе необходимо учитывать не только размеры, но и количество осадков зимой, так как снег оказывает сильную механическую нагрузку. По этой причине треугольник – оптимальный вариант для придания каркасу жесткости. К тому же, это единственная геометрическая фигура, которая не предусматривает люфт.

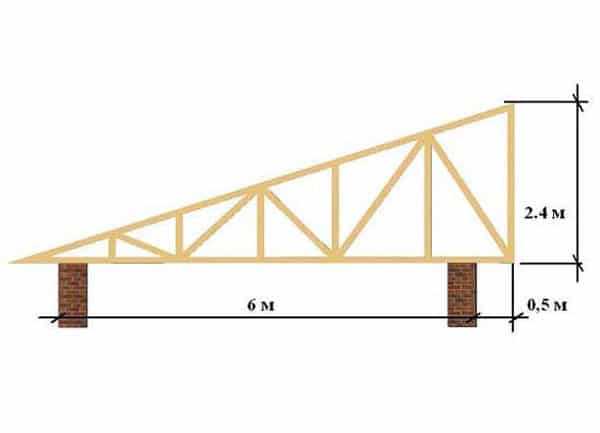

Для расчетов берется условная ширина крыши в 6 м, а длина – 10,6 м. Поликарбонат понадобится шириной 2100×600 мм. Стропила можно делать как из трубного профиля (60×40 мм), так и из деревянной доски (100×50 мм). Безусловно, металлический профиль предпочтительнее, ввиду его весьма длительного срока эксплуатации.

Оптимальным вариантом считается конструкция, где верхняя часть ската – 240 см, а стропильное устройство состоит из одиннадцати треугольников. Принимая во внимание тот факт, что металлические профили, как правило, имеют длину 6 м, ширина будет немного отличаться в меньшую сторону, однако для каждой стропильной ноги потребуется шесть профилей с учетом вертикальных и наклонных перемычек. Таким образом, понадобится шесть стропил и пять листов поликарбоната.

В принципе, можно сэкономить на металле, сделав только два треугольника. Тогда расчет каркаса навеса сократится, как минимум, на два профиля для каждой стропильной ноги, но если их шесть, то это уже двенадцать профилей. Впрочем, для среднего количества осадков этого вполне достаточно.

Какой бы вы навес ни построили, правильный расчет обеспечит его долгую безупречную эксплуатацию.

polikarbonat.guru

Расчеты и чертежи навесов своими руками

Предтечей строительства стационарного навеса являются расчеты. Расчет навеса необходим для того, чтобы конструкция была надежной, выдерживала собственный вес, а также нагрузки, создаваемыми ветром и снегом. В рамках данной публикации мы поговорим лишь о чертеже и расчетах различных частей конструкции на примере автомобильного навеса из поликарбоната. Весь пакет проектной документации куда больше и ему будет посвящена отдельная статья.

О чем нужно помнить, готовя проект?

Перед тем как изготовить чертеж навеса из поликарбоната, необходимо определиться с общей проектной и дизайнерской концепцией, а именно как будет выглядеть конструкция, какую она будет иметь форму, для чего будет предназначена. Далее нужно нарисовать эскиз сооружения, где указать общие размеры навеса из поликарбоната (длину, ширину и другие параметры) и его основных элементов. На следующем этапе можно готовить чертеж навеса для автомобиля из поликарбоната, при этом необходимо помнить.

Сооружение должно быть достаточно габаритным, чтобы в нем помещался ваш автомобиль с некоторым запасом, это должен отражать эскиз.
Автомобиль, находясь под навесом из поликарбоната не должен мешать человеку, свободно перемещаться вокруг него, также как и части конструкции навеса. Рассчитайте расстояние между авто, стоящим под навесом, и опорами конструкции, эти расчеты должен содержать эскиз.
При определении местоположения конструкции, учитывайте, с какой стороны чаще дует ветер, и соотнесите эти данные с расположением кровли и ее формой (односкатная, двускатная, дуга), это должен отражать эскиз.
При определении местоположения конструкции, учитывайте возможность свободного подъезда к ней. Лучше чтобы автомобиль подъезжал к навесу по прямой, без виражей и поворотов, ну а если нет такой возможности, то расположите конструкцию так, чтобы сложных участков было в минимуме.
Эскиз, а потом и чертеж, как и расчеты, прилагаемые к ним, должны быть достаточно простыми и понятными, чтобы потом самому где-нибудь не ошибиться.
Обязательно учтите, как строящийся навес будет соотноситься с другими зданиями и сооружениями, находящимися на территории участка. Даже в том случае, если вы не собираетесь данное сооружение оформлять.
Определите (хотя бы приблизительно) сколько денежных средств потребуется на приобретение материала, после чего внесите коррективы в эскиз. Возможно, какие-то части конструкции можно сделать дешевле, подобрав достойную замену первоначально выбранным материалам.

К сведению! Готовя чертеж сооружения необходимо найти и приложить к нему технические данные об используемых материалах.

Рассчитываем ферму арочного типа

Мы имеем эскиз большого автомобильного навеса из металла, рассчитанного на 2 машины с крышей арочного типа (дуга) покрытой листами сотового поликарбоната. Ширина навеса от опоры до опоры составляет 5,8 метра, ширина арочной фермы (дуги) должна составлять 6 м. Давайте рассчитаем сечение профиля, который будет использоваться при изготовлении арочного перекрытия.

ɒ_пр=(ɒ²+4t²)^0,5≥R/2, расшифруем данную формулу:

ɒ — нормативное напряжение;
R – крепость железа С235, около 2440 кгс/см²;
t – напряжение по касательной.

Теперь последовательно подбирая показатели, мы можем вычислить профиль подходящего сечения, чтобы он мог выдержать искомые нагрузки. Берем квадратную профильную трубу 30х30х3,5 мм с сечением 35 мм² с моментом инерции 3.98 см⁴, коэффициентом сопряжения нагрузки 0,5, предполагаемая нагрузка на замковую часть арки 914,82 кгс.

Все необходимые данные для вычисления собраны, формула есть, теперь остается подставить данные в формулу и получить расчет нагрузки на арочную ферму (дуга) автомобильного навеса из поликарбоната.

ɒ_пр=((914,82/3,5)²+4(919,1*1,854/((0,35+0,35)3,98)²)0,5 =1250,96 кг/см².

Что это значит? А это значит, что если мы сварим или скрутим шестиметровую арку из профиля 30х30х3,5 мм, она вполне выдержит собственный вес и вес кровельного материала, то есть сотового поликарбоната. Даже имеется приличный запас.

Рассчитываем опорную часть конструкции

Далее необходимо рассчитать какими будут опоры у автомобильного навеса из поликарбоната. Существует специальная методика, по которой принято рассчитывать стальные колонны, без нее адекватный расчет навеса невозможен. Применим формулу:

F=N/ϕR_у. Расшифруем формулу:

F – сечение квадратной трубы, которую можно использовать в качестве опоры;
ϕ — коэффициент, определяющий продольный изгиб;
N – нагрузка по центру тяжести столба;
R_у – значение сопротивления материала.

Для того чтобы произвести расчеты, придется найти данные о сопротивлении материалов. В нашем случае сопротивление стальных квадратных труб 70х70, 80х80, 100х100 мм, найденные значения нужно будет сравнить с результатами вычислений и сделать выводы. Производим расчеты:

F=3000/(0,599*2050)

В результате получаем значение 2,44 см², которое необходимо округлить в большую сторону. В итоге, значение на которое нам следует опираться при поиске подходящего профиля 2,5 см². Этим показателям соответствует квадратная стальная труба 70х70х2 мм, даже имеется небольшой запас.

Нагрузки на крышу от снега и ветра

Ответить на вопрос, как рассчитать навес для авто можно только если произвести расчет несущих конструкций сооружения и нагрузки на крышу от снега и ветра. С расчетом несущих конструкций мы в общих чертах разобрались. Теперь нужно решить проблему с нагрузками от ветра и снега.

Чтобы получить необходимые для вычисления данные, нужно обратиться к показателям средней нагрузки от ветра и снега в вашем регионе. Найти такие сведения можно в соответствующем СНиПе.

Для примера возьмем значение ветровой нагрузки 23кг/м². Но в нашем случае данная величина не подойдет потому что 23кг/м² определена для зданий и сооружений у которых есть стены. У автомобильного навеса есть опоры, дуги, перемычки, прогон и кровля, поэтому давление будет оказываться лишь на них. Определяем среднее ветровое воздействие на навес получаем 0,34 при высоте опор свыше трех метров значение от 0,34 до 0,75 кг/м². Вычисляем максимальную нагрузку создаваемую ветром на всю конструкцию: дуги, опоры, прогон, кровлю.

W_m=23*0,75*0,34. В результате получаем значение равное 5,9. Теперь вычислим нагрузку создаваемую снежным покровом. Эти нагрузки в разных регионах страны отличаются, причем отличаются значительно. В горных районах такая нагрузка может составлять более 600 кг/м², но мы в качестве примера возьмем более скромный показатель 180 кг/м² (Московская область).

Чтобы вычислить максимальную нагрузку на навес нужно 180 умножить на значение коэффициента перехода, которое еще предстоит получить. На рисунке ниже представлен расчет нагрузки снега на навес.

Максимальную нагрузку снега на навес вычислили. Теперь нам остается узнать показатель инерции для выбранного нами кровельного материала. Такие данные в обычном коммерческом описании материала не возьмешь, но в техническом описании это есть. Например, у сотового поликарбоната толщиной 12 мм, инерция 3,41 см⁴. Найдите материал с расчетным значением или больше такового и можете смело пускать его на кровлю автомобильного навеса. Подробнее о том из чего можно сделать кровлю для навеса вы можете прочитать в статье Материалы для навесов разных видов.

В заключение, отметим, конструкции навесов для автомобилей не так уж сложны, тем не менее, вольно к строительству подобных сооружений относиться нельзя. Вначале общее устройство навеса нужно нарисовать на эскизе, указав длину элементов конструкции, их диаметр и другие простые параметры. После этого можно приступать к расчетам и изготовлению чертежа. В процессе работы придется рассчитать параметры арочной фермы (дуги) и многое другое. Если вы чувствуете, что данная работа вам не по силам обратитесь к специалисту. Удачи!

besedov.ru

Расчет навеса из поликрабоната

На сегодня все более популярными становятся навесы из самого подходящего для этих целей материала – поликарбоната. Каркас можно собрать из деревянной доски или бруса, а в качестве кровельного материала использовать поликарбонатные листы. Осталось дело за малым – выполнить расчет, тем более что строительство любой навесной конструкции требует рассчитывать предполагаемую прочность постройки и планируемый расхода материалов.

Варианты конструкции навесов

Для постройки навесной конструкции во дворе частного дома чаще всего используют три схемы каркаса крыши:

Арочную систему в виде изогнутых радиусом стальных балок или сварных ферм. Круглая крыша позволяет снизить до минимума воздействие таких неблагоприятных факторов, как сильный ветер и мощный снежный покров;
Односкатные конструкции с ориентацией уклона по направлению от здания. Нередко такие навесы выполняют по комбинированной схеме, при которой балки перекрытия с одной стороны крепятся к стене дома, с другой стороны опираются на стальные или деревянные стойки – колонны;
Плоские или односкатные навесы с углом наклона 5-7^о, что позволяет не учитывать наличие ската и, соответственно, рассчитать конструкцию по «плоской» схеме.

Важно! Использование поликарбоната позволяет уменьшить негативное влияние от налипания снега, снежный покров на поликарбонатных листах удерживается в разы хуже, но тем не менее специалисты рекомендуют рассчитывать конструкцию навеса на давление ветра и вес снежного покрова.

Рассчитать навес из деревянных клееных балок вручную намного сложнее, чем для стальных каркасов, сваренных из профилированной трубы. Кроме того, использование металла позволяет рассчитать конструкцию навеса максимально точно, без поправок на качество и неоднородность деревянных стройматериалов.

Что и как считать

Из всех перечисленных конструкций навесов наиболее устойчивой к внешним воздействиям является арочная система.

Устройство арки таково, что даже при очень сильных нагрузках от ветра и снега несущие элементы арочных ферм работают на сжатие. Относительное удлинение единичного силового элемента стальной фермы, за исключением самих арочных дуг, не превышает 10. Что это значит?

В этом случае запас прочности и устойчивости арочной фермы самой арки, даже при использовании самого распространенного профиля 50х50х2 мм или 25х50х2 мм, будет значительно больше, чем это требуется по условиям прогиба или предельного состояния. Для проверки можно рассчитать любой из популярных вариантов арочной крыши из поликарбоната с помощью специальной программы проектирования.

Важно! Чтобы рассчитать параметры арки навеса ручным способом, требуется хорошее знание основ сопротивления материалов и методики расчета.

Кроме того, если посмотреть на эпюры нагрузки арки от ветра и снега и рассчитать влияние здания, то становится понятным, что для конструкций навесов из поликарбоната, расположенных в непосредственной близости к дому, ветровая нагрузка из-за «затенения» сводится к 4-5 кг/м² вместо определенных СНиПом реальных 25 кг/м².

Распределение снежной массы по арочной крыше преимущественно сводится к нагрузке вертикальных стоек, поэтому нет смысла рассчитывать представленную арку на прогиб под давлением снега.

Если использовать односкатный или плоский вариант крыши, то нужно будет рассчитать несколько проверочных характеристик навеса из поликарбоната:

Прочность вертикальных опор на сжатие;
Устойчивость опорных стоек;
Рассчитать прочность самого листа поликарбоната, находящегося в наиболее неблагоприятных условиях нагружения.

Стоит отметить, что рассчитать условия для листового поликарбоната намного сложнее, чем для любого другого материала, так как на сегодня фактически не имеет четких норм СНиП или СП. Мало того, большинство характеристик, необходимых, чтобы рассчитать покрытие навеса из поликарбоната, приходится использовать по заявлению производителя. В этом случае проблему, как рассчитать навес из поликарбоната, приходится решать комплексным путем, приближенно рассматривать лист, как составную конструкцию.

Способ рассчитать простейший вариант навеса из поликарбоната

Для оценочного расчета простейшего навеса из поликарбоната используем модель, представленную на схеме. Разумеется, это наиболее удобный и наименее выгодный, с точки зрения прочности, вариант навеса. Так как плоская крыша будет максимально защищать от солнца и дождя, тонкое сечение сделает постройку нечувствительной к ветровым нагрузкам. При этом потребуется рассчитать листовой поликарбонат на прогиб от веса снежного покрова.

По подобной методике можно рассчитать параметры односкатного навеса. Если использовать схему дополнительного крепления к стене, то параметры сечения стоек, полученные из условия гибкости и устойчивости колонн, можно уменьшить на 40%.

Прочность и гибкость вертикальных колонн

Конструкция крыши навеса представляет собой ровную плоскость. Для упрощения расчета примем, что нагрузка на опоры от собственного веса и от снежного покрова составит 100 кг/м². В этом случае общая нагрузка на одну вертикальную опору составит около 300 кг. Для того чтобы рассчитать потребное сечение профилированной трубы, необходимо воспользоваться формулой:

F = N/φR, где N – нагрузка в кг, R— удельное сопротивление материала сжатию, φ— коэффициент продольного изгиба. Для оценочного расчета φ можно принять в пределах 0,25-0,3. На практике коэффициент выбирают из приведенной ниже таблицы по известному значению гибкости.

В данном случае рассчитать нужно для предварительного значения гибкости в 100 ед. Получается, из таблицы φ равно 0,599, соответственно, сечение профильной трубы будет равно F = 3000/(0.599·2050) = 2.44 см², что соответствует профилированной трубе сечением 70х70 мм.

На самом деле запас прочности вертикальной стойки из условий линейного сжатия получается значительно большим, чем нужно по условиям устойчивости квадратной трубы. Поэтому основной расчет выполняется по условиям гибкости.

Любой стальной профиль обладает определенной степенью гибкости, которую можно проиллюстрировать приведенным ниже рисунком.

Это означает, что колонна может еще сохранять целостность, но уже потеряла способность сопротивляться вертикальной нагрузке из-за прогиба. Гибкость характеризует способность однородной стойки, в зависимости от длины и сечения, сопротивляться изгибающему моменту: λ = L*E*F/I, где I— момент инерции.

Для нашего случая нужно рассчитать i— радиус инерции, по которому можно подобрать из справочников квадратный профиль с необходимыми размерами.

В данном случае это i = lef/λ = 1·250/130=1,92 . В справочнике по сортаменту профилированных труб для подобного радиуса инерции подходит профиль 50х50мм.

Расчет листового поликарбоната

Для строительства навесов чаще всего используется поликарбонат марки Polygal. В зависимости от толщины, параметров и формы полок, прочность на растяжение для восьмимиллиметровой плиты составляет 650 кг/см², для «десятки» — 658 кг/см², для удвоенной 16-миллиметровой плиты с тройной полкой -700 кг/см².

Модуль упругости составляет 2*10⁴кг*с/см².

Главным условием расчета несущей способности листа поликарбоната является расчет величины деформации под нагрузкой.

Чтобы рассчитать прогиб листа поликарбоната толщиной 8 мм, можно представить его, как набор полочек или мини-балок шириной 1,14 см. В одном листе шириной 1 м будет 88 штук таких мини-балок.

Соответственно, момент инерции для восьмимиллиметрового поликарбоната можно рассчитать, как сумму моментов каждой балки I=h*F². Для одной мини-балки I= 0.01561 см⁴. Для всего метрового листа I_z =1.376 см⁴.

Зная момент инерции для покрытия шириной в 1 м, можно рассчитать прогиб поликарбоната, уложенного на 2 опоры, по формуле f = 5ql⁴/384EI. Точное значение составляет 2,47 см. Для листа, уложенного на четырех опорах, прогиб покрытия уменьшится до размера 0,9 см.

Заключение

Если рассчитать аналогичные показатели для монолитного поликарбоната, то результат будет более чем неожиданным – для плоского покрытия прогиб монолита, толщиной в 8 мм, составит более 3 см. Наилучшим материалом для навеса, независимо от формы и конструкции крыши, будет сотовый поликарбонат минимальной толщины. Для сравнения, стоимость квадрата сотовой «восьмерки» обойдется в 11 долларов, а монолит тех же размеров в 6-7 раз дороже. При этом очевидного преимущества для прочности навеса не будет, так как всю конструкционную нагрузку воспринимает стальной каркас.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Как рассчитать навес из поликарбоната к дому и во дворе: правила и формулы расчета

Чтобы разобраться, как рассчитать навес из поликарбоната, нужно четко представить себе конструкцию и составить план или чертеж постройки. По большому счету поликарбонатные панели – это всего лишь покрытие, определяющее общую площадь, но, помимо этого, еще есть стойки и стропильная система. Кроме того, в числе необходимых материалов будут соединительные, угловые и торцевые профили, крепежный материал и (возможно) освещение. Важно просчитать каждую деталь, чтобы получить прочное и долговечное строение.

Какие параметры учесть при расчете поликарбоната для навеса

Гнутая крыша на садовом участке

Обратите внимание, что по прочности поликарбонат намного превышает аналогичные характеристики стекла (в 200 раз), пластика и поливинилхлорида. Но не все панели можно гнуть, поэтому следует учитывать их структуру (листы с треугольными ячейками не гнут).

Выбор поликарбоната по толщине

Прежде всего, чтобы сделать расчет навеса из поликарбоната, нужно учитывать возможную механическую нагрузку (снег, ветер), от которой зависит толщина панелей. Для монолитных панелей толщина составляет 2, 3, 4, 5, 6. 8, 10 и 12 мм, их называют «антивандальными», так как листы сложно разбить механическим способом.

Разница в структуре ячеистого поликарбоната

Сотовая структура подразумевает не только толщину, но и конфигурацию ячейки:

SX – это пятислойный 25-миллимнетровый лист с наклонными ребрами жесткости. Толщина также может быть 32 мм. Панели с треугольными ячейками не подходят для гнутых крыш;
SW – лист тоже состоит из пяти слоев, только соты имеют вид прямоугольника (ребра расположены вертикально). Толщина составляет от 16 до 20 мм;
3X – лист имеет 3 слоя, толщина составляет 16 мм, а ребра жесткости регулируются по плотности:
3H – делают из 3-х слоев с прямоугольной структурой. Панель выпускают по 6, 8 и 10 мм;
2H – самый простой лист с квадратными ячейками. Листы делают по 4, 6, 8 и 10 мм.

Монолитный стандартный лист поликарбоната

Толщина поликарбоната сотовой структуры изменяется только по 2 мм. То есть, если самый тонкий ячеистый лист имеет 4 мм, а самый толстый 32 мм, то все промежуточные размеры будут кратными двум.

Размеры листового поликарбоната по периметру

Стандартный расчет навеса из поликарбоната монолитного типа делают по размерам 3050×2050 мм. При желании можно договориться с производителем об изменении периметра панели, но спецзаказ, как правило, стоит дороже.

Стандартный размер ячеистого поликарбоната

Стандарты для ячеистого поликарбоната варьируются по двум параметрам, это 210×600 см и 210×1200 см. Длинные листы удобно использовать для широких навесов, например, на коллективных автостоянках с гнутыми крышами, где стыки делаются только по боковым граням. Также по заказу на заводе нарезают от 1 м до 9 м, но это только для цветных панелей.

Существует также профилированный лист, где толщина не превышает 1,2 мм, но, благодаря волне, высота которой достигает 5 см, увеличивается прочность и легко осуществляется сток осадков. Стандартная ширина составляет 126 см, а длина – 224 см.

Профилированные (волнистые) листы поликарбоната

Расчет материалов по видам навесов и типам крыш

Чтобы сделать расчет навеса из профнастила, поликарбоната или любого другого материала, нужно учесть конфигурацию крыши и вид поддерживающего каркаса. Такие навесы делают трех видов – односкатные, двускатные и гнутые (овальные). Наиболее сложный – гнутый тип, но вся проблема заключается только в изготовлении, но не в эксплуатации.

Односкатные навесы с примыканием к дому

В тех случаях, когда одна сторона каркаса держится на стене дома, расчет навеса из прямоугольной трубы будет с минусом половины вертикальных опор. То есть, одна сторона обрешетки держится на стене здания. В любом случае на стыках листов должен быть профиль, следовательно, расстояние между ними выдерживают 126 см, 210 см или 205 см, но это не означает, что вся обрешетка состоит только из этих профилей.

Одна сторона прикреплена к стене дома

В любом случае ширина крыши должна соответствовать параметрам автомобиля и это не менее 3 м, чтобы оставался свободный проход. Но такая длина профиля вызовет его деформацию (прогиб), а этого следует избегать, следовательно, для навеса придется сделать стропильную систему.

При расчете навеса к дому понадобится 6 вертикальных опор – только с одной стороны, если же конструкция будет автономной, то стояков потребуется в два раза больше – 12 штук. Принцип здесь заключается в следующем – для каждой стропильной ноги следует устанавливать опоры с двух сторон, но если одна сторона крепится к зданию, то и стояки там не нужны.

Кроме того, по длине устанавливают балки, и для 6-метровой ширины их понадобится 6 штук – 2 по краям свесов, 2 по столбам и 2 в средине крыши. Если длина навеса составляет 10,5 м, то 10,5*6=63 м или 63/6=11 штук профилей. Торцы сотового поликарбоната глушат торцевым профилем.

Чертеж с размерами для односкатной постройки

Расчеты отдельно стоящего навеса

Чтобы рассчитать навес во дворе, следует учесть не только его ширину и длину, но и количество осадков, выпадающих зимой. Дело в том, что снег оказывает сильную механическую нагрузку и ее придется каким-то способом сдерживать. Наиболее оптимальным вариантом для придания жесткости каркасу является треугольник – это единственная геометрическая фигура, не предусматривающая люфта.

Для расчетов берут условную ширину крыши 6 м, длину 10,6 м и поликарбонат шириной 2100×600 мм. Стропила можно делать из трубного профиля 60×40 мм или из деревянной доски 100×50 мм. Конечно, металлический профиль лучше древесины и срок его эксплуатации практически не имеет ограничений в обозримом будущем.

Принцип стропильной конструкции

На чертеже вверху показана конструкция, где верхняя часть ската имеет 240 см, а стропильное устройство состоит из 11 треугольников – это самый оптимальный вариант. Учитывая тот факт, что металлические профили обычно имеют 6 м в длину, ширина получится немного меньше, но для каждой стропильной ноги потребуется 6 профилей с учетом вертикальных и наклонных перемычек. Всего понадобится 6 стропил и 5 листов поликарбоната.

Конечно, можно сэкономить на металле и сделать всего 2 треугольника, как это показано на верхней фотографии. В таком случае расчет каркаса навеса сократится как минимум на 2 профиля для каждой стропильной ноги, но если их 6 штук, то это уже 12 профилей. Впрочем, для среднего количества осадков этого вполне достаточно – рассчитать односкатный навес можно и в бюджетном режиме, экономя на металле.

Односкатная автономная конструкция

Двускатные навесы для автомобилей

Для двускатных крыш расчет металлического каркаса навеса очень похож на односкатные, то есть, жесткость создается теми же треугольниками. Такие навесы, как правило, делают для больших автостоянок, ширина которых превышает 6 м, то есть, там есть возможность для парковки нескольких автомобилей или автобусов.

Принцип установки поликарбоната не изменяется – на каждом стыке должен быть профиль и в данном случае это стропильные ноги. Количество треугольников напрямую влияет на жесткость конструкции – чем их больше, тем лучше. Наиболее оптимальный вариант заключается в следующем – каждый погонный метр разделяется вертикальным профилем, и эта фигура делится по диагонали на два треугольника.

Принцип монтажа двускатного навеса

Чтобы сделать расчет металлического навеса, нужно сразу определить размеры крыши, и для примера можно рассмотреть такой же вариант 10,6×6 м. Для покрытия здесь тоже потребуется 5 листов, но их придется резать пополам, соединяя в центре коньковым профилем. Количество металлических вертикальных опор в два раза больше количества стропил, если их 6 штук, то стояков потребуется 12.

Продольных балок здесь нужно больше – 7 штук – добавляется коньковая балка. Итого:

2 профиля по краям свесов;
2 по столбам;
2 между опорами и коньком;
1 – на конек.

Схема двускатной постройки

Если перевести продольные балки в штуки, то 10,5*7/6=12,25 или 13 шестиметровых профилей. Сечение для таких балок одинаковое со стропилами (обычно, это 60×40 мм), а вот для стояков используют трубу 80-100 мм или трубный профиль аналогичного сечения.

Преимущество для двускатной крыши заключается в том, что расчет металлоконструкций навеса получится более экономным. Две стропильные ноги с перемычкой уже представляют собой треугольник, который можно разделить на две части посредине. В результате подучатся две фигуры с горизонтальными (нижними) сторонами по 3 м.

Расчет материалов на изогнутый навес

Расчет навеса с изогнутой крышей своими силами сделать сложнее, так как здесь многое зависит от ее выпуклости, то есть, чем круче изгиб, тем больше расходуется материалов. Но исходить можно из тех же размеров: 10,5 м в длину и 6 м в ширину, хотя ширина здесь сократится за счет изгиба.

Изогнутый навес для автомобиля

Явное преимущество такой конструкции заключается в экономии материала при сборке стропильной системы. Для заданных размеров можно обойтись только двумя или тремя стропильными системами, по краям и посредине – все остальные ноги просто делают в форме дуги без нижней перемычки, как на фотографии. Изогнутый металлический профиль, закрепленный на двух опорах, сам по себе представляет жесткую фигуру и вопрос здесь только в хорошем креплении стояков.

В данном случае расчет навеса для автомобиля будет состоять из 6 гнутых шестиметровых профилей, два или три из которых снабжаются перемычкой и делятся на несколько треугольников. Опоры тоже потребуются под каждую дугу, значит, их будет 12 штук. Продольных балок достаточно 6 штук:

2 по краям свесов;
2 по столбам;
2 вдоль крыши.

Четеж арочного навеса

В общей сложности получится 12*10,5/6=21 и еще 4 профиля для перемычек.

Вполне естественно, что для более узких навесов материала расходуется меньше, но здесь важно учитывать длину поликарбоната. То есть, если работать с 6-метровыми листами, то их следует использовать либо целиком, либо резать пополам, чтобы не было отходов. В таком случае крыша получится 6 м или 3 м шириной, а длину уже корректируют по необходимости.

В итоге можно сказать, что самый экономный расчет навеса получится с крышей гнутого типа, хотя это наиболее сложный вариант. Тем не менее, в таких конструкциях можно сэкономить на металлических профилях, так что выгода здесь очевидна.

При возникновении сложностей в процессе расчетов можно воспользоваться специальными программами и услугами профессионалов.

101dizain.ru

Калькулятор навесов, расчет стоимости онлайн — Для креативных решений 2CR

Калькулятор навесов позволяет произвести расчет стоимости онлайн, вы получаете подробную смету на ваш навес для машины как из поликарбоната так и из профнастила. Цена навеса рассчитывается для автомобиля любых габаритов.
[youtube] —
Калькулятор навесов, расчет стоимости онлайн
Расчет навесов
В большинстве случаев все навесы из поликарбоната рассчитывают по квадратам, мы же предлагаем вам воспользоваться нашим калькулятором и рассчитать навес согласно ваших пожеланий с применением того материала, который вы хотите. Расчет навеса производиться сразу же как только вы вводите данные — меняете материалы и калькулятор пересчитывает навес для машины мгновенно. В зависимости от выбираемых данных меняется и стоимость навеса для автомобиля т.к. у каждого параметра своя цена как в материалах так и в работах. При помощи онлайн калькулятора для расчета стоимости навеса из поликарбоната, пользователь получает возможность быстро рассчитать цену с точностью до %. Максимально прозрачный расчет стоимости будущего навеса позволяет еще до начала монтажных работ иметь представление о сумме денежных средств, которые потребует строительство вашего вида навеса вне зависимости будет ли он из поликарбоната или же из профнастила. Имейте в виду, данный расчет не является офертой, и точную стоимость может определить мастер непосредственно изучив место установки вашего навеса.
Часто задаваемые вопросы и ответы
Хочу дешевле! Как сэкономить на навесе?
Сэкономить можно на всем: на толщине металла, на количестве металла, на поликарбонате ну и, в конце концов, обратиться онтажем к вольно наёмной бригаде. Выйдет дешевле, но какой в этом толк, если конструкция не сможет выдержать даже незначительных нагрузок? С кого потом спрашивать? Мы не экономим на качестве.
Какая должна быть толщина поликарбоната для навеса?
Поликарбонат различается по типам конструкций: однокамерный, двухкамерный, четырехкамерный и усиленный. Для навесов и козырьков оптимальным размером является — миллиметров стандартного однокамерного листа. От толщины поликарбоната зависят такие параметры как: минимальный радиус изгиба листа и расстояние между опорами обрешетки.
Какой поликарбонат лучше сотовый или монолитный?
Принципиальное различие между этими видами в том, что монолитный поликарбонат на много прозрачнее чем сотовый, он тяжелее и дороже. Если для Вас не слишком важна цена и вы хотите чтоб навес выглядел стильно, то стоит применять монолитный поликарбонат. Но если нужна практичная конструкция за приемлемые деньги, то лучше применять сотовый поликарбонат.
Какими нормативными документами нужно руководствоваться при строительстве навесов из поликарбоната?
Нормативными документами при изготовлении и установке навесов является перечень строительных ном и правил: СНиП — Нагрузки и воздействия, СНиП II— Стальные конструкции, СНиП — Защита строительных конструкций и сооружений от коррозии.
Можно ли бетонировать опоры в зимний период?
Да, можно, при бетонировании зимой нужно использовать специальные противоморозные добавки. Принцип действия морозостойкой добавки заключается в ускорении химической реакции между водой и цементом. Данное свойство позволяет твердеть бетону при температуре ниже нуля.
калькулятор, навесов, расчет, стоимости, онлайн, цена, из поликарбоната, из профнастила, для машины, для автомобиля, навеса

2cr.ru
