высота ограждения, длина, уклон пандуса для инвалидов ⋆ Прорабофф.рф

Самый простой и быстрый способ соединить две горизонтальные площади, которые находятся на разных уровнях – это постройка ступеней. Но есть исключения, когда просто ступенями обойтись невозможно

, ведь например людям с ограниченными способностями подняться в коляске даже на 2-3 ступени практически невозможно без посторонней помощи, да и автомобили еще совершенно не приспособлены для передвижения по ступеням.
Решению этой проблемы поможет постройка пандуса и самые распространенные материалы для сооружения пандуса это бетон и металл.

Пандусы подразделяются на такие виды, как:

Стационарные, которые устанавливаются на постоянной основе обычно при входе в какие либо помещения
Откидные, их устанавливают, если пространство прохода ограниченно и раскладывают только при необходимости. Обычно такие пандусы крепятся специальными фиксаторами к стене прохода.
Съемные пандусы бывают в виде рамп, ролл пандусов, телескопических или раздвижных конструкций. Они устанавливаются для преодоления определенного препятствия в данный момент времени. Их удобство в том, что они мобильны, есть возможность их сложить и в компактном виде перевозить с места на место, применяя по мере необходимости.

Но перед тем, как сделать пандус своими руками, необходимо рассчитать правильно угол уклона и длину пандуса. Расчет пандуса проводят согласно нескольких величин: угол наклона, ширина и длина.

Параметры для сооружения пандуса

Уклон пандуса для инвалидов, которые передвигаются при помощи инвалидной коляски, рассчитывается в градусах и согласно требованиям ГОСТ не должен превышать 2.9 градуса или 5% на 80 см длины для стационарного сооружения. Если пандус устанавливается временно, на непродолжительный срок и разница в высоте между площадками не более 50 см, то максимальный уклон пандуса для инвалидов допустим в 4.8 градуса или 8%, при минимальной ширине конструкции для одностороннего движения 1 метр см, для двухстороннего соответственно в 2 раза шире.

В начале и конце подъема, а также на каждые 80 см подъема необходимо предусматривать ровную площадку, которая по своим размерам должна превышать габариты коляски, для возможности разворота.
Правильная конструкция пандуса имеет обязательные бортики по краям, для предотвращения соскальзывания колес. Высота ограждения пандуса не менее 5 см.

Также для более комфортного и безопасного передвижения, пандус оборудуют поручнями, которые располагаются с двух сторон сооружения с внутренней стороны. Перила должны начинаться не менее чем за 30 см от начала подъема и быть непрерывными по всей длине пандуса для взрослых на высоте 70 и 90 см, а для детей 50 см, максимальный диаметр перил 30-50мм.

Рассмотрим подробно, как рассчитать длину пандуса. Существует очень простой алгоритм расчета длины пандуса, в котором принимаем за основу необходимый угол наклона сооружения. Вычисляем длину по формуле:

1:угол наклона*высоту подъема = длина пандуса в метрах.

Например, длина пандуса с углом наклона в 8% при подъеме на 90 см составит 1:8*90=11,25 метров.
Установка пандуса в подъезде обязательна, особенно если там проживает человек, с ограниченными способностями, вынужденный пользоваться инвалидной коляской для передвижения. При расчете и выборе конструкции учитывают особенности параметров инвалидной коляски: ее размеры, высоту и расстояние между колес, вес. Если предполагается не слишком частое использование пандуса и есть ограничение в пространстве, то возможна установка откидного подъемника, но наиболее часто используются стационарные, которые изготавливают из металла. Для безопасности использования в зимний период, пандус можно покрыть специальным покрытием или металлизированной полосой, которая имеет фактуру, как у наждачной бумаги.

Автомобильные пандусы

Оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%. Рекомендуемая ширина – на 20-40 см должна превышать ширину ворот.

Обычно устройство пандуса из бетона делают монолитным и используют для автомобильных подъездов в гараж, а также для большегрузных транспортных средств. Если в паспорте автомобиля указаны технические характеристики, такие как угол рампы, максимальный наклон плоскости и угол свесов переднего и заднего, то конечно правильно воспользоваться этими данными для расчета параметров пандуса. Тогда есть полная гарантия, что при въезде или выезде из гаража вы не зацепитесь днищем из-за перепадов высоты пола гаража и пандуса.

Выполняются работы по сооружению пандуса по технологии устройства бетонной площадки. Лучше всего заменить грунт до отметки промерзания на песчано-гравийную смесь и сделать каркас из арматуры. Если машина имеет не слишком большой вес, то будет достаточно по верху пандуса армировать бетон сеткой металлической с ячейками 100-150 мм и толщина нити 6 мм. Для более тяжелого автомобиля рекомендуют пустить сетку и понизу также. Во избежание скольжения машины пандус покрывают битумной краской или специальными металлизированными полосами.

xn--80ac1bcbgb9aa.xn--p1ai

Угол уклона пандуса

Основным нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» С Изменением №1 — актуализированная версия СНиП 35-01-2001.

Допустимые значения угла наклона пандуса

— Допустимый угол уклона пандуса должен быть не круче 1:20 (5%), а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м.
— При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%)

— На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.
— Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п
— В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Что обозначают цифры

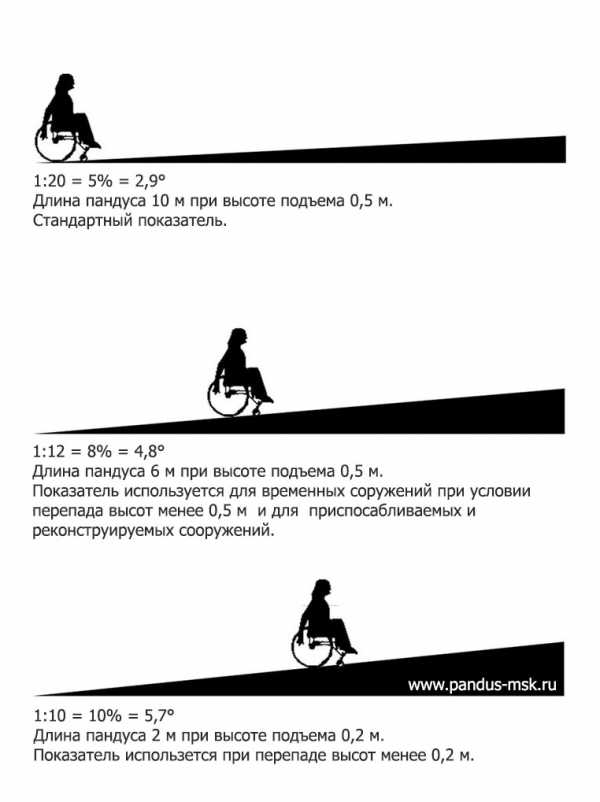

1:10 — 10% — один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д.
В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.

1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
Угол уклона пандуса будет равен 4,8 градусам.

1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
Угол уклона пандуса будет равен 2,9 градусам.

Какой длины делать пандус?

Расчет длины пандуса в зависимости от высоты
Высота пандуса, м	Длина пандуса, м
Высота пандуса, м	1:10=10%=5,7° (используется при перепаде высот менее 0,2 м)	1:12=8%=4,8° (для временных, приспосабливаемых и реконструируемых сооружений)	1:20=5%=2,9° (стандартный показатель)
0,1	1	1,2	2
0,2	2	2,4	4
0,3	3	3,6	6
0,4	4	4,8	8
0,5	5	6	10
0,6	6	7,2	12
0,7	7	8,4	14
0,8	8	9,6	16
0,9	9	10,8	18
1	10	12	20
1,1	11	13,2	22
1,2	12	14,4	24
1,3	13	15,6	26
1,4	14	16,8	28
1,5	15	18	30

Зеленый — допустимые значения, красный — недопустимые.

Если Вам необходимо самостоятельно рассчитать угол уклона пандуса, зная его длину и высоту, то необходимо воспользоваться следующей формулой
arcsin(h/L), где h — высота, L — длина.
Для этого воспользуйтесь инженерным калькулятором

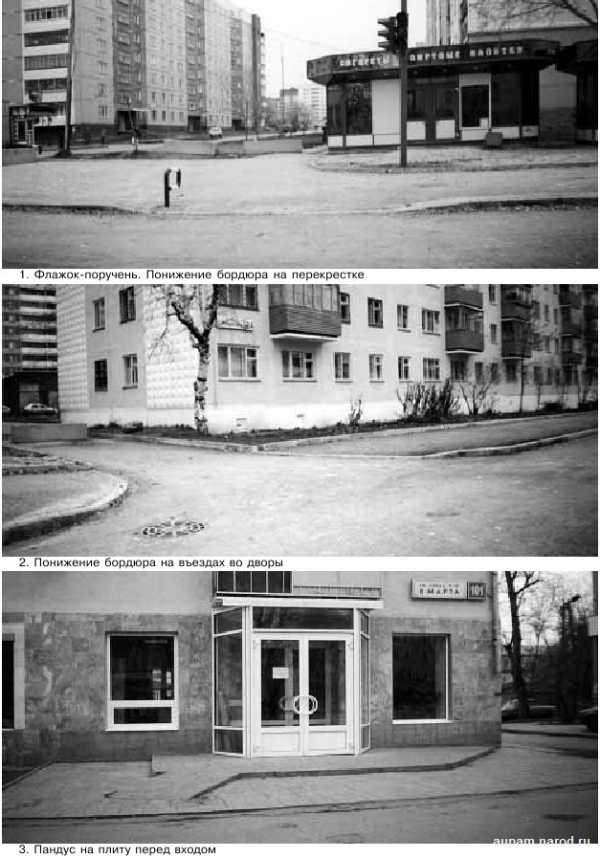

Примеры внедрений

www.pandus-msk.ru

Как рассчитать длину пандуса — Всё о лестницах

Установка пандусов для маломобильных групп. Уточняйте цену.

Установка пандусов для маломобильных групп

Первое на что стоит обратить внимание при установки пандуса — это его уклон. Уклон является важнейшей характеристикой во время установки, если во время установки пандуса допустить ошибку либо уход от нормы — использование такого пандуса буден не безопасно для самого инвалида. Нормативные акты, которые регламентируют угол наклона СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» — актуализированная версия СНиП 35-01-2001, документ введен в действие 01.01.2013..

В акте точно сказано, что нормативный угол наклона для пандусов и колясок должен быть 1:20 в процентном отношение это 5 процентов или примерно 2,86 градуса. Также допускаются некоторые расхождение так: До 1:12 т.е 8% или 4,76 градуса — для возведение временных сооружений и объектов производственной инфраструктуры, обязательным условием возведение является горизонтальная площадка не менее 0,5 метров, в купе с соотношением одного марша пандуса не более 6 метров. до 1:10 т.е 10% или 5,71 градуса — при минимальных перепадов высот менее 0,2 метра.

Как рассчитать угол наклона пандуса?

На данный вопрос существует точный и однозначный ответ. Формула: наклон пандуса = H / L. По данной формуле, где H = перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Уклон пандуса для инвалидов. Пример расчетов для, к примеру, поставлена задача, рассчитать пандус для входа в здание. Высота крыльца = 0,4м. Необходимое соотношение 1:12, составляем пропорцию L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,82+ 0,42) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м. Если говорить об единицах измерение, которое мы используем при работе, то накол чаще всего выражен в градусах, также в процентах, и в виде отношений высоты к длине.

Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине. В тех документах, которые были в начале статьи законодатель допустил разночтение, а именно, по стандартному углу наклона пандусов для инвалидов в документе СНиП 35-01-2001, указано, что возможен уклон 1:12 либо 8%, в то время как в другом документе СП 59.13330.2012 — он равен 1:20 (или 5%). При возможных колизии с законом, учитывается СНиП 35-01-2001, так как данный документ является Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р.

Если у вас остались вопросы Мы всегда на них сможем ответит по телефону, который указан на сайте.

Предлагаем пандус для маломобильных групп по нормам СНиП и ГОСТ, оборудование для инвалидов и пандус для маломобильных групп от производителя, заказ и установка в Москве и по России. Обращайтесь

Расчет угла уклона пандуса и длины

Основным нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» — актуализированная версия СНиП 35-01-2001.

В соответствии со СНиП 35-01-2001 » Доступность зданий и сооружений для маломобильных групп населения»
п.3.29 Максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м при уклоне не более 8 %. При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 10 %. В исключительных случаях допускается предусматривать винтовые пандусы.

При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%).

На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.

Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п.

Что обозначают данные цифры?

Будем рады видеть Вас в числе наших клиентов!

Телефоны и адреса

г. Москва, Щёлковское шоссе 2А

Как рассчитать пандус?

Пандус, а именно его угол наклона упоминается в нескольких документах, где на самом деле есть некоторые расхождения, эти документы СНиП 35-01-2001 (это нормы по строительству) и СП 59.13330.2012 (это пожарозащитные системы). Так вот в строительных прописано — 4,76 градуса, т.е. 8%, которое происходит при соотношении в 1:12, а вот противопожарные гласят, что надо 2,86 градуса, т.е. 5%, которое происходит при соотношении 1:20.

Но эти нормы уже разъяснили в изменениях к СП 59.13330.2012, там сказано, что можно строить в пределах от 1:20 (2,86 градуса) до 1:12 (4,76 градуса).

Конечно более удобными будут — 2,86 градуса!

Кстати один маршрут недопустимо делать длиной более 8 метров, это тоже надо запомнить!

Теперь о расчёте:

Формула не сложная, а обычная геометрическая:

В начале (перед расчётами) надо изучить документ СП 59.13330.2012, это актуализированная редакция СНиПа 35-01-2001 (доступность сооружений и зданий для малобильных групп населения).

В этом документе чётко прописан и угол уклона с учётом длины пандуса и в целом в подробностях, методики расчёта, ибо и пандусы разные и материал изготовления пандусов разный.

При расчётах необходимо учитывать не только угол уклона пандуса и его длину, но и перепад по высоте.

Угол уклона чётко регламентирован, тут рассчитывать не чего.

В СП есть следующие цифры:

1:20 (2,86-ь градусов), это означает что при перепаде высот в метр длина пандуса должна быть 20-ь метров и угол уклона 2,86 градусов, при высоте в пол метра, длина 10-ь метров и.т.д.

1:12 (8%) то есть при перепаде высоты в метр, длина пандуса должна быть 12-ь метров, а при высоте в пол метра, длина пандуса не менее 6-и метров и.т.д.

Угол уклона пандуса будет равен 4,8-ь градусам.

Вот, собственно от этих нормативов и отталкиваются при расчётах.

Угол уклона можно рассчитать и вот по этой формуле, ни чего сложного.

Пандус в общем понимании- это констукция, для подъема маломобильных групп населения (инвалиды, детские коляски). К устройству таких конструкций предъявляются различные требования (наличие поручней, промежуточных площадок, рассчетная нагрузка), среди которых и такой показатель, как угол наклона.

Найти требования к углу наклона можно в СНиП 35-01-2001 «ДОСТУПНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ

ДЛЯ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ» или Свод правил СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения».

Расчет пандуса можно произвести по формуле: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса

В зависимости от высоты подъема и назначения могут приниматься различные соотношения (пропорции) между перепадом высот и длиной проекции:

Зная значение перепада высоты, очень легко (теорема Пифагора) определить длину пандуса.

Для расчетов пандусов для инвалидов Вам следует обратится к документу который носит название СНиП 35-01-2001 и СП 59.13330.2012. Но в этих документ имеются разночтения, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%). Исходя из того, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, следует также учесть, если заказчиком не выдвигаются требования на проект пандуса по СП 59.13330.2012, то можно предлагать клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

Расчеты на уклон пандуса проводим с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Для автомобильных пандусов разрешены следующие параметры: оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%.

в избранное ссылка отблагодарить

Источники: http://miagkov-m.ru/uklon-pandusa.php, http://nikelstroy.ru/unit/ugol_uklona/, http://www.remotvet.ru/questions/17078-kak-rasschitat-pandus.html

lestnica-mpl.ru

Расчет уклона пандуса для инвалидов

Согласно нормативно-правовым нормам Российской Федерации ответственность за установку пандуса для инвалидов несет владелец помещения/здания. За неисполнение требований СНиП, ГОСТ и СП предусматриваются санкции (ст. 13 Кодекса об административных правонарушениях) в виде штрафа или временного приостановления административной деятельности. Пандус должен быть безопасным, надежным и соответствовать нормам по ширине, углу наклона, наличию поручней и пр.

Каким должен быть уклон пандуса

Угол наклона пандуса должен соответствовать определенным нормам для удобства инвалидов-колясочников. Если инвалид не замечает уклона, и передвигается по пандусу легко, то с пандусом все в порядке. Согласно Своду правил 59.13330.2012, при монтаже пандуса следует учитывать следующие нюансы:

Установка пандуса обязательна, если перепад высот между поверхностями, которые должен преодолеть инвалид, более 4 см.
Уровень уклона пандуса зависит от его минимальной высоты и длины. Чем больше высота, на которую заезжает колясочник, тем длиннее будет пандус.
Уклон не должен превышать 8% (4,8 градуса) при установке временного пандуса с высотой до 50 см и 5% (2,9 градуса) на каждые 80 см длины при установке стационарного пандуса (высота может быть больше 50 см).
Пандус нельзя установить сразу на определенной высоте. В начале и в конце конструкции, а также каждые 8-9 м пандуса должна быть ровная площадка для отдыха и/или разворота.
Поверхность пандуса шириной 1 м должна быть покрыта противоскользящими материалами и иметь по краям бортики высотой 5 см.

Формула вычисления угла наклона и длины пандуса

Чтобы рассчитать правильный угол установки пандуса и его длину, соответствующую нормам, используются следующие формулы:

Для вычисления нужной длины:1 (единица) / угол наклона*высота подъема. Например, при нормативном значении угла 5% и высоте 80 см мы получаем 1/5*80=16, то есть длину 16 м.
Для вычисления правильного угла: высота подъема в см/длина пандуса (предполагаемая) в м. Например, высота поверхности, на которую должен попасть инвалид, составляет 1 м (100 см), и вы предполагаете, что пандуса длиной 12 м должно хватить. Вычисляем: 100/12=8,3. 8,3% — недопустимый уклон пандуса.

Если у вас возникли вопросы по поводу расчета уклона пандуса или его установки, звоните в компанию «ММС», сотрудники которой окажут профессиональную помощь. Наш номер 8 800 301-15-21.

Понравилась статья? Сохрани ее для себя

www.mms-pandus.ru

Максимальный уклон пандуса для инвалидов в градусах

Библиотека

9. Пандусы

9.1. Что такое пандус?

Пандус – это наклонная поверхность для вертикального перемещения инвалидов на креслах-колясках, пешеходов с детскими колясками и других категорий населения (рис. 9.1).
Пандус всегда состоит из трех частей:
1 – горизонтальная площадка в начале пандуса;
2 – наклонная поверхность пандуса;
3 – горизонтальная площадка в конце пандуса.

Одна из самых распространенных ошибок проектирования пандуса заключается в том, что архитекторы либо забывают предусмотреть горизонтальную площадку в начале пандуса, либо ее размеров недостаточно, чтобы на инвалидной коляске подъехать к началу наклонной части пандуса. А ведь тогда и воспользоваться этим пандусом инвалид не сможет!
Размеры площадки в конце пандуса должны обеспечить возможность полностью горизонтального размещения на ней кресла-коляски. Это обеспечит стабильное и безопасное положение коляски, при котором инвалид может убрать руки с колес и освободить их для других действий (достать ключ из кармана, открыть дверь и т.п.).
Наклонная часть пандуса не может начинаться близко от стены (или другого препятствия) и не может заканчиваться вплотную к двери (или другому препятствию)!

9.2. Уклон пандуса

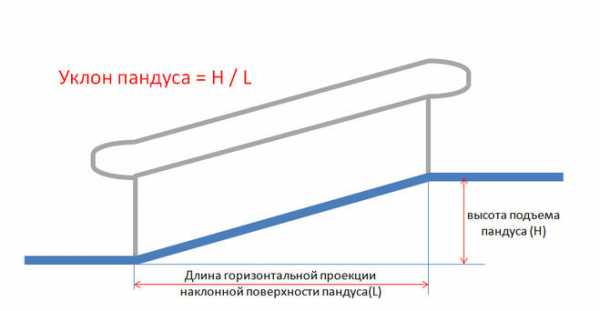

Уклон пандуса определяется как отношение высоты подъема пандуса (H) к длине горизонтальной проекции наклонного участка пандуса (L) (рис. 9.1). Он может быть представлен как отношение или выражен в процентах.
Например (рис. 9.2), Вам необходимо выполнить пандус возле плиты высотой 10 см (100 мм).
Если Вы отмерите от этой плиты расстояние в 1 м (1000 мм) и затем выровняете этот перепад в виде наклонной поверхности горячим асфальтом или бетоном, то Вы получите пандус с уклоном 1:10 (”один к десяти”), или, другими словами, пандус с уклоном 10%.

9.3. Общие требования к пандусам

• В местах перепада уровней, превышающего 4 см, между горизонтальными участками пешеходных путей или пола в зданиях и сооружениях следует предусматривать устройство пандусов и лестниц.
В России почему-то считается, что все инвалиды без исключения могут без проблем преодолеть перепад в 4 см. На самом деле это не так. В международной практике максимально допустимая высота перепада уровней составляет не более 1,3–1,5 см.
• На всем протяжении пешеходного пути лестницы должны быть продублированы пандусами. В исключительных случаях допускается предусматривать винтовые пандусы.
• В начале и конце каждого подъема пандуса следует устраивать горизонтальные площадки шириной не менее ширины пандуса и длиной не менее 1,4–1,5 м (рис. 9.3).
• Уклон каждого марша пандуса в зависимости от его длины не должен превышать величин, указанных в графике 9.1 (ВСН 62-91*).
Надо заметить, что этот график дает только общее представление о максимально допустимой длине марша пандуса, но от него мало проку для практической работы. В нормативной литературе есть более конкретные требования по пандусам:
• Высота подъема каждого марша пандуса не должна превышать 0,8 м. Уклон пандуса должен быть не более 1:12, а при подъеме на высоту до 0,2 м – не более 1:10, поперечный уклон не должен превышать 1:50 (2%).
Для удобства я представила эти требования в виде таблицы 9.1, при подготовке которой использована отечественная нормативная литература (в международной практике к пандусам предъявляются более жесткие требования). Наглядно эти требования представлены также на рис. 9.3.

Уклон поверхности до 5%, на мой взгляд, можно называть не пандусом, а просто изменением рельефа, выравниванием поверхности, пологим съездом, так как при таком уклоне инвалиду на коляске не требуется посторонняя помощь.
Уклон более 5% вызывает определенные трудности для инвалида на коляске, поэтому необходима установка поручней с двух сторон или помощь сопровождающего.

• По внешним (не примыкающим к стенам) боковым краям пандуса и горизонтальных площадок должны быть предусмотрены бортики высотой не менее 0,05 м для предотвращения соскальзывания коляски.
На рис. 9.4 показано, как выглядит ограждающий бортик на поперечном профиле пандуса, обе стороны которого не примыкают к стенам.

Ограждающий бортик – важнейшая часть пандуса, о которой ни в коем случае нельзя забывать!
В случае, когда бортик по краю пандуса не был предусмотрен, ситуацию можно исправить, приварив по низу перил уголок или на высоте 10–15 см тонкую трубку – дополнительное нижнее ограждение, играющее роль бортика. Второй вариант мне нравится гораздо меньше, так как на этой высоте металлические части передних колес могут зацепить трубу. Поцарапаются и труба, и колеса.
• По обеим сторонам пандуса должны устанавливаться ограждения с поручнями. Поручни перил у пандусов следует, как правило, предусматривать двойными на высоте 0,7 и 0,9 м. Для детей дошкольного возраста поручень располагается на высоте 0,5 м.
Замечу, что в ГОСТ Р 51261-99 (п. 5.2.2.) в отличие от большинства нормативных документов формулировка несколько иная:
• Пандусы, предназначенные для передвижения инвалидов в креслах-колясках, должны быть оснащены с обеих сторон одиночными или парными поручнями.

На мой взгляд, лучше всегда устанавливать парные поручни.
Во-первых, инвалиды на колясках для перемещения по пандусу смогут пользоваться и верхним, и нижним поручнем.
Во-вторых, в современных моделях инвалидных колясок активного типа высота спинки уменьшена с 900–950 до 800 мм. Установка нижнего парного поручня предотвратит боковое падение такой инвалидной коляски.
При значительной высоте подъема пандуса желательно тем или иным образом закрыть открытое пространство от бортика до нижнего поручня, установленного на высоте 0,7 м, чтобы предотвратить возможность бокового падения с пандуса маленьких детей. Для этого можно приварить дополнительное ограждение.
✔ Можно ли поручни не устанавливать, если высота подъема пандуса небольшая?
Ответ на этот вопрос я нашла в ГОСТ Р 51261-99 (п.5.2.1):
• Пандусы надземных и подземных пешеходных дорожек, имеющие высоту подъема H более 150 мм или горизонтальную проекцию пандуса L протяженностью более 1800 мм (рис. 9.1), должны быть оборудованы поручнями по обеим сторонам.
Из этого правила можно сделать обратное заключение:
Если уклон пандуса составляет не более 8% (1:12), то поручни можно не предусматривать в случае, когда высота подъема H не превышает 150 мм или длина пандуса L не превышает 1800 мм. Можно также предположить, что на таком пандусе ограждающие бортики не обязательны.
Требования, предъявляемые к поручням (диаметр, расстояние между поручнями и стеной в свету, а также другие), едины для лестниц и пандусов и подробно описаны в разделе “Поручни”. Вот некоторые из них:
• Длина поручней должна быть больше длины пандуса с каждой стороны не менее чем на 0,3 м.
• Поручни должны быть круглого сечения диаметром не менее 3 и не более 5 см (рекомендуемый диаметр – 4 см)
• Поверхность поручней пандусов должна быть непрерывной по всей длине и строго параллельна поверхности самого пандуса с учетом примыкающих к нему горизонтальных участков.
• Ширина пандуса должна соответствовать основным параметрам проходов.
В табл. 4.1 раздела “Проходы и коридоры при движении кресла-коляски” представлена ширина в чистоте зон прохода при движении кресла-коляски для различных видов движения. На основании этой таблицы можно самостоятельно принять решение о необходимой ширине проектируемого пандуса.
Например, Вы проектируете пандус, предназначенный для одностороннего движения инвалида на коляске. Достаточная ширина пандуса в чистоте составит 900–1000 мм.
Если Ваш пандус предназначен для двустороннего встречного движения кресел-колясок, то его ширина в чистоте должна быть не менее 1800 мм.
Определяя оптимальную ширину проектируемого пандуса, важно помнить, что инвалиду легче подниматься, держась за поручни, расположенные как можно ближе друг к другу. Возьмите в руки сантиметр, растяните его и представьте, что ваши руки держатся с двух сторон за поручни, расположенные на расстоянии 1500 мм. Правда, неудобно? Если же Вы проектируете поручни на расстоянии 1800 мм, то надо четко понимать, что на таком пандусе инвалид сможет держаться за поручень только с одной стороны. Следовательно, уклон такого пандуса желательно сделать не 1:12 (8%), а меньше – 1:15 (6,7%), чтобы инвалиду на коляске не было необходимости держаться за поручни. На веб-сайте Организации Объединенных Наций есть даже по этому поводу рекомендация: на пандусах шириной более 3 метров устанавливать поручни не только по бокам, но и дополнительный поручень внутри пандуса на расстоянии 900 мм от одного из поручней, чтобы выделить удобную зону для подъема инвалидов на колясках.
На мой взгляд, пандус с допустимым уклоном,
— состоящий только из одного марша (пролета), достаточно делать шириной 900–1000 мм;
— состоящий из двух маршей с промежуточной площадкой, – 1200 мм. Если предполагается интенсивное движение по такому пандусу, то во избежание возникновения очереди, ширину надо увеличить до 1500 мм.
В случае, когда пандус пристраивается к лоджии инвалида, живущего на первом этаже, достаточная ширина пандуса – 850–900 мм.
Пандус шириной 1800 мм лучше делать при наличии нескольких промежуточных площадок и в порядке исключения, либо же обеспечить минимальный уклон пандуса (тогда ширина роли не играет).
Во всех нормативных документах ширина пандуса или ширина зон прохода даны в чистоте. Реальная ширина пандуса зависит от способа и места установки поручней, ограждающих бортиков.
Ширина пандуса в чистоте – это фактический проход, доступный для инвалида на коляске.
На рис. 9.5 и 9.6 ширина пандуса в чистоте одинаковая – 900 мм, но определена она по-разному.
На рис. 9.5 – ширина пандуса в чистоте определяется расстоянием между ограждающими бортиками.
На рис. 9.6 – расстоянием между выступающими поручнями.
Общая ширина пандуса на этих рисунках – не менее 960 мм.

• При изменении направления пандуса ширина горизонтальной площадки должна обеспечивать возможность поворота кресла-коляски.
Возьмем для примера пандус с минимальной шириной 900 мм.
Если пандус прямой и не меняет своего направления, то ширина промежуточной площадки будет равна ширине пандуса, а глубина – 1400 –1500 мм. Все в норме.
Если пандус на промежуточной площадке меняет свое направление на 180° (рис. 9.3), то глубина площадки составит 1500 мм, а ширина будет равна ширине двух соседних маршей, то есть 1800 мм. Такой площадки будет достаточно для разворота коляски на 180°.
Если пандус на промежуточной площадке меняет свое направление на 90°, то ширина площадки составит 900 мм, а глубина – 1400–1500 мм. Ширины такой площадки будет недостаточно для поворота коляски. Как можно решить эту проблему?
Способ первый: увеличить ширину пандуса с 900 мм до 1400 мм. Тогда размеры площадки составят 1400х1500 мм. Недостаток способа в том, что такая ширина пандуса не всегда приемлема.
Способ второй: увеличить ширину самой площадки, не меняя ширину маршей пандуса. На рис. 9.7 можно увидеть такой вариант. Внутреннюю часть площадки между пандусами можно “обрезать” по прямой или по дуге. При овальном исполнении (обозначенном на рис. 9.7 точками) реальная зона для разворота кресла-коляски будет больше, чем при спрямленном.
• В зависимости от конкретной ситуации при решении входа в здание и размещении входной двери при проектировании рекомендуется ориентироваться на различные варианты устройства площадки для маневрирования коляски. Габариты данных площадок зависят не только от вида входных дверей и направления их открывания, но и от направления основных подъездов к дверям.
Чтобы понять основные принципы проектирования площадок у входа, оборудованного одновременно лестницей и пандусом, рассмотрим на примере рисунков изменение габаритов площадок в зависимости от вариантов устройства входа.
Сразу предупреждаю, что все цифры, представленные на приведенных рисунках, не являются нормативными, строго регламентированными. Они лишь отражают тенденцию, являются очень приблизительными, в них представлено лишь мое субъективное мнение, так как точных цифр на сегодня Вы нигде не найдете. Необходимы научные разработки и практические исследования на эту тему.

На рис. 9.8 представлен вариант, когда на минимально узкой площадке пандус расположен прямо напротив двери, а лестница сбоку. При ширине площадки 900 мм, глубина ее составит около 2100 мм, из них 900 мм пространства необходимо для открывания двери, а 1200 – для размещения коляски. Это не самый удачный вариант площадки.
На рис. 9.9, в отличие от рисунка 9.8, площадка увеличена со стороны ручки входной двери на 500 мм в соответствии с нормативным требованием: “Для дверей, расположенных в углу коридора или помещения, расстояние от ручки до боковой стены должно быть не менее 0,6 м”. Это позволяет уменьшить глубину площадки до 1450 мм. Сам пандус можно было бы оставить на прежнем месте. Но мне кажется, что в этой ситуации пандус лучше тоже сдвинуть влево на 500 мм и расположить его у того края площадки, со стороны которого находится дверная ручка.
Так как расстояние от двери до края площадки в жизни может быть не 500, а, например, 350 мм, то, естественно, хотелось бы знать, какой в этом случае должна быть запроектирована глубина пло-щадки. Ниже приведены рис. 9.10 и табл. 9.2, заимствованные из книги Х.Ю. Калмета (стр. 46).
С их помощью можно хотя бы ориентировочно узнать соотношение расстояния от двери до края площадки (a) и глубины площадки (b).
На рис. 9.9 указаны эти величины, определенные на основании табл. 9.2.

На рис. 9.11, в отличие от предыдущих рисунков, лестница и пандус поменялись местами. Боковое расположение пандуса требует увеличения ширины площадки, чтобы хватило места для размещения коляски, так как длина коляски больше ширины. Глубина площадки в 1400 мм позволяет коляске не только заехать в здание, но и в случае необходимости развернуться на площадке на 360°. Если исключить эту возможность, то глубину площадки можно уменьшить до 1300–1200 мм.
Ширина пандуса в этом варианте может быть равна глубине площадки, то есть в данном случае – 1400 мм. Но на рис. 9.11 ширина пандуса спроектирована меньше (900 мм).

Если при боковом расположении пандуса относительно входа его ширина меньше глубины площадки, то он должен быть размещен как можно ближе к переднему краю площадки, чтобы обеспечить необходимый для инвалидной коляски радиус разворота на 90 градусов (рис. 9.11).
На рис. 9.11 боковой пандус расположен со стороны открывания двери. В отличие от него на рис. 9.12 пандус расположен с противоположной стороны. В этом варианте, чтобы попасть в дверь, надо сначала ее обогнуть. Увеличение глубины площадки с 1400 до 1700 мм позволяет это сделать инвалиду на коляске легко и безопасно. Но из этого можно сделать важный вывод:

Дверь должна, как правило, открываться в сторону, противоположную от пандуса.
На рис. 9.13 пандус шириной 900 мм установлен не вплотную к стене, а на расстоянии 500 мм от нее. Передний край пандуса находится на расстоянии 1400 мм от стены, и это обеспечивает необходимую для маневрирования коляски глубину площадки перед дверью в 1400 мм.
Но что делать, если по условиям строительства входная группа не может выходить дальше 900 –1000 мм от стены здания? В этом случае пандус придется протянуть непосредственно вдоль здания, а в стене выполнить нишу глубиной около 500 мм для увеличения площадки у входа (рис. 9.14). Внутри этой ниши будет установлена входная дверь, которая окажется как бы “задвинутой” внутрь здания. Все это позволит обеспечить глубину площадки у входа 1400 мм. При этом входная группа не выйдет дальше 1 метра от стены здания.

stroyvolga.ru

Расчет угла уклона пандуса: документы и нормативы

В связи с актуализацией проблем инвалидов важнейшими принципами при возведении зданий жилого и социального фонда, производственных конструкций на сегодняшний день считаются следующие:

Все строительные правила регламентируются нормативно-правовым актом «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения», который является действующей редакцией СНиП 35-01-2001. Оба названных документа могут служить отправной точкой при проектировании объектов с учетом безопасной эксплуатации их людьми, относящимися к категории «маломобильные группы населения». Некоторые положения данных правил различаются строительными нормами. Первый из документов написан с учетом стандартов международного уровня, на основе соответствующих положений Конвенции ООН, регламентирующей права инвалидов. Второй – федеральный стандарт, утвержденный Распоряжением Правительства РФ от 22.06.2010 года № 1047-Р.

Как произвести расчеты при установке пандуса

В названных нормативных актах прописаны основные нормы проектирования и строительства пандусов, в частности указан их важнейший показатель – угол наклона. Эта величина просчитана с учетом всех норм безопасного использования пандусов при передвижении инвалидов-колясочников и колясок с детьми.

Существует специальная формула, по которой нетрудно рассчитать угол наклона пандуса:

Н/L – отношение разности высот поверхностей, которые требуется соединить пандусом, к длине горизонтальной проекции наклонной части пандуса. Это отношение не должно превышать норм, указанных в выше названных актах. В акте «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения» прописаны следующие нормативы.

Максимальным углом наклона пандуса является угол соответствующий отношению 1/20. Это отношение, выраженное в градусах, составит 2,86°. Другой единицей измерения углов наклона пандуса, часто используемой при расчетах, являются проценты. В этом случае получается 1/20=2,86°= 5%. При этом один марш пандуса не должен превышать 8 м.

В документе отображены моменты, когда допускается отступления от данной нормы.

На объектах временного характера при разнице высот между горизонтальными плоскостями не более 0,5 м, и длине одного марша пандуса не превышающей 6 м угол наклона составит 1/12=4,86°=8%.
Если разность уровней между горизонтальными площадками не превышает 0,2 м, угол наклона пандуса можно делать 1/10=5,71°=10%.

В СНиП 35-01-2001нормативные показатели отличаются от вышеописанных. Максимально допустимый угол наклона пандуса равен 1/12=4,86°=8%.

Обустройство пандусов при возведении, ремонте, реконструкции изношенных конструкций и зданий различного назначения может выполняться с учетом любого из этих нормативных актов. Создание инфраструктуры без преград для людей, относящихся к категории «маломобильные группы населения» – это, то чем мы занимаемся профессионально. Мы предлагаем свои услуги всем заинтересованным лицам и организациям. Мы выполняем установку пандуса с учетом всех требований, норм безопасности, пожеланий заказчика.

bezpregrad.com

Уклон 1 20 сколько градусов, как рассчитать пандус для инвалидов?

Как начертить уклоны и конусность

Во многих деталях машин используются уклоны и конусность. Уклоны встречаются в профилях прокатной стали, в крановых рельсах, в косых шайбах и т. д. Конусности встречаются в центрах бабок токарных и других станков, на концах валов и ряда других деталей.

Уклон характеризует отклонение прямой линии от горизонтального или вертикального направлений. Для того чтобы построить уклон 1:1, на сторонах прямого угла откладывают произвольные, но равные величины (рис. 1). Очевидно, что уклон 1:1 соответствует углу в 45 градусов. Чтобы построить линию с уклоном 1:2, по горизонтали откладывают две единицы, для уклона 1:3 — три единицы и т. д. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а. Величину уклона на чертеже в соответствии с ГОСТ 2.307—68 указывают с помощью линии-выноски, на полке которой наносят знак уклона и его величину. Расположение знака уклона должно соответствовать определяемой линии: одна из прямых знака должна быть горизонтальна, другая — наклонена примерно под углом 30° в ту же сторону, как и сама линия уклона.

На рисунке в качестве примера построен профиль несимметричного двутавра, правая полка которого имеет уклон 1:16. Для ее построения находят точку А с помощью заданных размеров 26 и 10. В стороне строят линию с уклоном 1:16, для чего по вертикали откладывают, например, 5 мм, а по горизонтали 80 мм; проводят гипотенузу, направление которой определяет искомый уклон. С помощью рейсшины и угольника через точку А проводят линию уклона, параллельную гипотенузе.

Конусностью называют отношение диаметра основания конуса к его высоте. В этом случае конусность К=d/l. Для усеченного конуса К = (d-d1)/l. Пусть требуется построить конический конец вала по заданным размерам: d — диаметр вала — 25 мм; I — общая длина конца вала — 60 мм; l1 — длина конической части — 42 мм; d1 — наружный диаметр резьбы — 16 мм; К — конусность 1 : 10 (рис. 3, б). Прежде всего, пользуясь осевой, строят цилиндрическую часть вала, имеющую диаметр 25 мм. Этот размер определяет также большее основание конической части. После этого строят конусность 1:10. Для этого строят конус с основанием, равным 10 мм, и высотой, равной 100 мм (можно было бы воспользоваться и размером 25 мм, но в этом случае высота конуса должна быть взята равной 250 мм, что не совсем удобно).

Калькулятор расчета пандуса

Параллельно линиям найденной конусности проводят образующие конической части вала и ограничивают ее длину размером 42 мм. Как видно, размер меньшего основания конуса получается в результате построения. Этот размер обычно не наносят на чертеж. Запись М16X1,5 является условным обозначением метрической резьбы, о чем подробнее будет сказано дальше.

n
n

TBegin—>TEnd—>

n
n

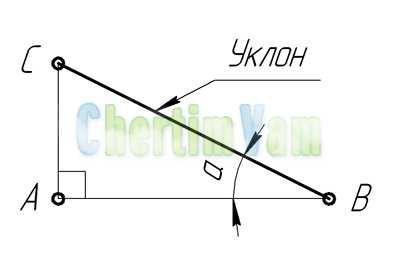

Рис. 1. Построение уклонов

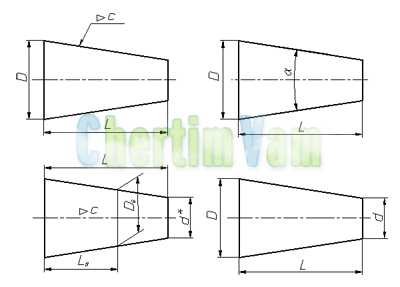

Перед размерным числом, характеризующим конусность, наносят условный знак в виде равнобедренного треугольника, вершину которого направляют в сторону вершины самого конуса. Знак конусности располагают параллельно оси конуса над осью или на полке линии-выноски, заканчивающейся стрелкой, как в случае надписи уклона. Конусность выбирают в соответствии с ГОСТ 8593—57 .

n
n

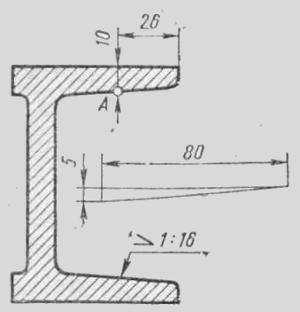

Рис. 2. Пример построения уклонов

TBegin—>TEnd—>

n
n

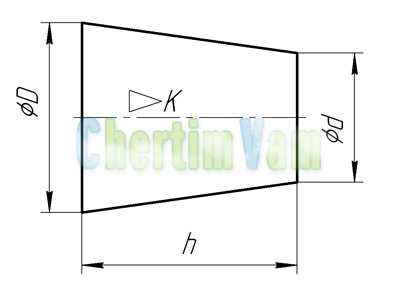

Рис. 3. Построение конусности

Пандусы для инвалидов

Пандус – это наклонная площадка, соединяющая две горизонтальные плоскости, расположенные на разной высоте. Такая конструкция устанавливается с целью обеспечения беспрепятственного перемещения инвалидных колясок и других колесных механизмов с одного уровня на другой.

Пандусы бывают следующих видов:

Стационарные — размещаются у входов в помещения,устанавливаются на длительный сроки изготавливаются индивидуально, с учетом всех особенностей места их монтажа. Конструкции такого типа бывают одно- и двухпролетные.
Откидные -складывающиеся конструкции для инвалидов , которые устанавливают в тех местах, где пространство несколько ограничено. При необходимости конструкцию можно сложить и отодвинуть, чтобы она не загораживала основной проход. При этом изделие фиксируется на стене или перилах с помощью специальных приспособлений.
Съемные – это рампы, раздвижные и телескопические пандусы, а также роллпандусы (имеют сравнительно малые размеры и могут скручиваться,как коврик).

Они достаточно удобны, благодаря своей компактности и мобильности.

Пандусы изготавливаются в соответствии с нормами проектирования — СНиП 35-01-2001; СП 59.13330.2012; ГОСТ Р 51261-99

1. Размеры

Перед подъемом и в конце спуска инвалидного пандуса обязательно должны присутствовать площадки, размеры которых должны превышать габариты инвалидной коляски.
При сооружении конструкции на лестнице с двумя и более пролетами, монтируются промежуточные площадки, позволяющие развернуть инвалидную коляску. Размеры такой площадки : ширина в два раза превышает ширину марша, а глубина — минимум 150 сантиметров.
Ширина конструкции, если на ней предусмотрено одностороннее движение инвалидов составляет минимум 900 мм, а с двухсторонним движением – 1800мм. Во втором случае угол наклона уменьшается до 6.7%. Возможен также вариант с установкой поручня посредине конструкции.

2. Угол наклона пандуса для инвалидных и детских колясок

Уклон пандуса — одна из важнейших его характеристик, т. к. если наклонные поверхности пандуса выполнены с уклоном, превышающим нормы, тоего использование небезопасно как для инвалидов, так и для родителей с детскими колясками. Величина допустимого уклона пандуса регламентируется СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» — актуализированная версия СНиП 35-01-2001 (документ введен в действие 01.01.2013).

Нормативный угол наклона пандуса для колясок должен быть не более 1:20 (5% или 2,86 градусов) и длина одного марша пандуса не более 8 м. В ряде случаев допускается увеличение максимального уклона пандуса:

до 1:12 (8% или 4,76 градуса) — для временных сооружений и объектов инфраструктуры, при условии, что перепад высот между горизонтальными площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м;
до 1:10 (10% или 5,71 градуса) — при перепаде высот полов менее 0,2 м.
