Содержание

особенности, допустимые пределы, инструкция по укладке

Дата: 28 ноября 2017

Просмотров: 3239

Коментариев: 0

Опирание плиты перекрытия на несущие стены


При выполнении строительных мероприятий по возведению зданий, для устройства межэтажных перекрытий используются пустотные и ребристые панели. Они усилены стальной арматурой, позволяющей компенсировать возникающие напряжения. Для обеспечения прочности возводимых строений необходимо правильно выполнять опирание плит перекрытия на несущие стены. Важно правильно располагать межэтажные панели, обеспечивать требуемую площадь опорной поверхности. Соблюдение указанных требований позволит повысить надежность возводимых конструкций, срок их эксплуатации.

Особенности и назначение панелей перекрытия

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

  • над подвальным помещением;
  • между этажами здания;
  • под чердачным пространством.

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

  • сборно-монолитные. Состоят из группы элементов, зазоры между которыми забетонированы;
  • сборные. Формируются путем сплошной укладки цельных и пустотных элементов на капитальные опоры.

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия

Особенностью панелей является:

  • повышенная прочность;
  • увеличенная несущая способность;
  • монтажная готовность;
  • технологичность.

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

  • надежностью;
  • жесткостью;
  • влагостойкостью;
  • огнестойкостью;
  • звуконепроницаемостью;
  • долговечностью.

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

  • различных видов кирпича;
  • вспененных блоков;
  • газобетонных элементов;
  • армированного бетона.

Перекрытия – несущие элементы здания, выполненные из железобетонных конструкций

Для обеспечения устойчивости возводимых строений одним из важнейших параметров, определяющих пространственную жесткость, является глубина опирания плит перекрытия на кирпичную стену, а также капитальные опоры из других видов стройматериалов.

Как правильно выполнить опирание плиты перекрытия на несущие стены

Важно знать, каким образом можно устанавливать перекрывающие панели. Возможны два варианта:

  • по двум противоположно расположенным сторонам. Короткие участки устанавливаются на две опоры, арматурный каркас компенсирует изгибающие напряжения. Изделие при этом равномерно деформируется под воздействием нагрузок, сохраняет целостность благодаря арматурному каркасу;
  • на три опоры, образующие цельный контур. Способ применяется при расположении плит по краям помещения с опиранием длинной стороны на стену. При установке важно длинную сторону опирать на расстояние, не превышающее высоты изделия. Армированная конструкция изгибается не всей плоскостью, а свободным краем.

Запрещается производить установку следующим образом:

  • опираясь на стены длинными сторонами. Возможно образование трещин и нарушение целостности, так как арматурный каркас компенсирует напряжения только в продольном направлении;
  • на три последовательно расположенные опоры. Велика вероятность выгиба центральной зоны плиты в противоположную сторону с образованием в верхней части растянутого участка. Однопролетная конструкция может треснуть;

Правильное и неправильное опирание плит перекрытия

  • на две опоры с консольным вылетом крайней части панели. Неопытные застройщики такой вариант применяют для устройства балкона, но с возрастанием консоли имеется риск разрушения конструкции;
  • на отдельно расположенные торцы колонн. Этот способ противоречит принципу функционирования арматуры, которая не может обеспечить целостности изделия и выполнять возложенные функции в таких условиях;
  • с односторонним или двусторонним защемлением крайних участков. Защемленные панели по принципу работы отличаются от элементов с шарнирным опиранием. Защемление может вызывать образование нежелательных трещин.

Планируя установку перекрывающих панелей важно выбрать правильный метод установки и не допустить ошибок.

Глубина опирания плит перекрытия на различные виды стен

Действующими нормативными документами и строительными правилами регламентированы следующие размеры опорной поверхности для стен, изготовленных из различных материалов:

  • крупнопанельные конструкции – 5–9 см;
  • кирпичные опоры – 9–12 см;
  • газобетонные стены – 12 см;
  • пеноблочные элементы – 12 см;
  • внешние, капитальные стены – до 25 см.

Соблюдение указанных рекомендаций при выполнении монтажных работ гарантирует надежность возводимых строений.

С их помощью внутреннее пространство сооружения делится на этажи, а также отделяется чердачное и подвальное помещения

Опирание плит перекрытия на стены – расчетные параметры

При возведении зданий используются различные плиты перекрытия. Минимальное опирание зависит от ряда факторов:

  • длины изделия;
  • массы пролетной конструкции;
  • толщины капитальной стены;
  • наличия теплоизоляции и облицовки;
  • сейсмостойкости строения;
  • вида действующих нагрузок.

При выполнении расчетов важно учитывать, как долго будет действовать нагрузка, является ли она постоянной или временной. Данные виды расчетов довольно сложные. Они выполняются специалистами проектных организаций. Индивидуальный застройщик при разработке проекта и выполнении монтажных мероприятий должен учитывать полученные расчетным путем табличные значения.

Опирание пустотных плит перекрытия при монтаже

Для выполнения работ по монтажу панелей необходимо подготовить специальное оборудование и инструменты:

  • автомобильный кран, грузоподъемность которого позволяет поднимать плиты;
  • такелажную оснастку – стропы, соответствующие весу панелей, и шнур-причалку;
  • инвентарные подмостки, облегчающее выполнение работ на высоте;
  • монтажный лом, позволяющий корректировать положение плит при установке;
  • отвес и нивелир, необходимые для контроля расположения панелей;
  • анкера, фиксирующие плиты после их установки на опорную поверхность стен.

Материал, который используется для производства плит перекрытия – железобетон

Для герметизации зазоров также потребуется цементный раствор, который необходимо приготовить до выполнения монтажных мероприятий.

При установке элементов в зданиях из кирпича соблюдайте размеры опорной поверхности. Выполняйте работы по следующему алгоритму:

  1. Проверьте горизонтальность опорной поверхности кирпичных стен, на которые должны быть установлены опорные ригели. Перепад высот не должен превышать 1 см.
  2. Положите предварительно подготовленный цементный раствор по всей площади опорной поверхности. Разровняйте поверхность в зоне контакта.

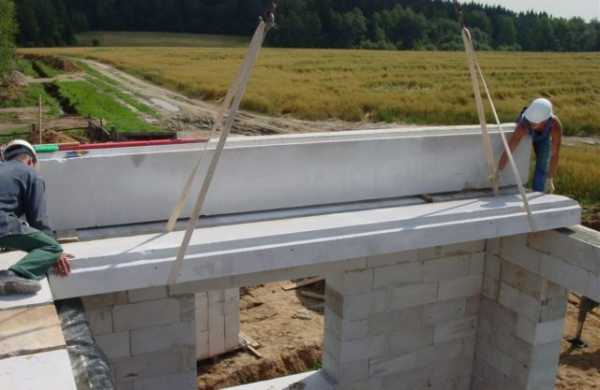

  3. Застропите элемент перекрытия, переместите его к участку монтажа. Плавно опускайте, координируя положение панели с помощью ломиков.
  4. Проконтролируйте размер опорной поверхности, окончательно опустите монтируемую панель. Снимите строповочные элементы.
  5. Произведите анкеровку сформированного перекрытия путем фиксации панелей к стенам. Располагайте анкера с равным интервалом, составляющим 2–3 м.

При монтаже перекрытий в строениях из различных видов ячеистого бетона важно обращать внимание на плотность газобетонных или пенобетонных блоков. Для обеспечения прочности и устойчивости возводимой конструкции плотность строительного материала должна превышать показатель D500. Укладка панелей производится не на поверхность ячеистых блоков, а на силовой армопояс, расположенный по периметру здания. Армированный контур из прочного бетона воспринимает нагрузку, обеспечивая целостность стен.

Подводим итоги

При выполнении монтажных работ по установке плит необходимо обеспечивать величину опорной поверхности, регламентированную строительными нормами. Следует ориентироваться на результаты предварительно выполненных расчетов. При индивидуальном строительстве можно использовать табличные параметры, которые многократно проверены в условиях практической эксплуатации. Соблюдение указанных требований позволит обеспечить несущую способность строений в течение длительного времени.

pobetony.ru

Минимальное и максимальное опирание плиты перекрытия на кирпичную стену

Каким должно быть минимальное опирание плиты перекрытия на кирпичную стену, чтобы обеспечить надежность и долговечность конструкции? Вопрос серьезный, от его решения зависит устойчивость здания к нагрузкам и безопасность находящихся в нем людей. Вот почему глубина наложения плоских железобетонных изделий на кладку из кирпича регламентируется строительными нормативными документами (СНиП).

От качества монтажа плит перекрытия зависит прочность всей конструкции дома.

О пустотных железобетонных изделиях

Ошибки в укладке перекрытия.

Разобраться в вопросе сложно, если не знать, что собой представляют плиты перекрытия. Это конструктивные элементы капитальных зданий, изготавливаемые из железобетона, для устройства перекрытий между этажами. Внутри вдоль всей плиты есть пустоты различной формы, чаще — круглой.

Изделия производятся по типовым проектам — сериям чертежей, где указаны конструктивные особенности и размеры. Длина элементов — 1,5-12 м. Современные технологии производства позволяют отрезать плиты нужной длины с шагом 100 мм. По ширине изделия изготавливаются 4 типов: 1000, 1200, 1500 и 1800 мм.

Стандартная распределенная нагрузка, на которую рассчитан каждый элемент — 800 кг/м2. Плита может иметь толщину 16-33 см в зависимости от конструкции и длины, наиболее распространенный размер — 22 см.

Плиты перекрытия — это практически незаменимые изделия. Альтернатива — перекрытие из деревянных балок либо монолитного железобетона. Дерево проигрывает армированному бетону по несущей способности, а сооружение монолитной конструкции — процесс сложный и дорогой.

От чего зависит минимальное расстояние для опоры

Нормативными документами установлена минимальная длина опирания торцевой части пустотной плиты на стену, сложенную из кирпича — 9 см. Подобное решение принимается инженерами-проектировщиками с обоснованием и расчетами. Факторы, влияющие на глубину наложения перекрытия:

Параметры опирания плиты зависят от типа будущего строения.

  • габаритный размер пролета и длина железобетонного изделия;
  • величина распределенной и точечной нагрузки на бетонное перекрытие;
  • разновидности нагрузок — статические, динамические;
  • толщина несущей стены из кирпича;
  • тип здания — жилое, административное либо производственное.

Все перечисленные факторы должны учитываться в расчете надежности конструкции. В соответствии с нормативами, конец железобетонной пустотной плиты накладывается на стену так, чтобы размер нахлеста оказался 9-12 см, точные данные получают расчетным путем.

Если изучить серии, по которым производятся элементы перекрытий, то в них указаны 2 вида размеров:

Таблица расчета сечения балок перекрытий.

  1. Модульный. Это теоретическая ширина пролета, куда должен ставиться элемент.
  2. Конструктивный. Это чистая длина потолочной плиты от одного торца до другого.

Например, бетонное изделие с модульной длиной 6 м имеет реальный габарит 5,98 м, что необходимо учитывать при проектировании. Чтобы получить чистую ширину комнаты 5,7 м, надо уложить плиту на кирпичную стену на глубину 120 мм, для отделки штукатуркой останется по 20 мм с каждой стороны.

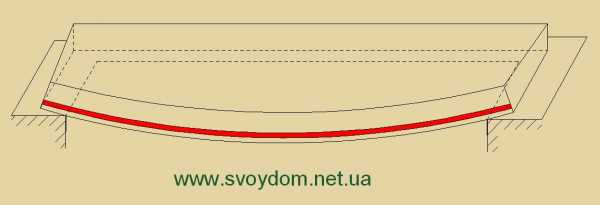

Возникает вопрос — почему размер опоры такой маленький, ведь плиту можно уложить и на 20-30 см, лишь бы ширина ограждения позволяла. Но это будет не опирание, а защемление железобетонного элемента, поскольку его торец тоже несет часть нагрузки от стены, построенной выше. В подобной ситуации как плита, так и несущая перегородка будут работать неправильно, что приведет к медленному разрушению и растрескиванию кирпичной кладки.

И наоборот, из-за слишком маленького нахлеста тяжелая плита вместе со всей нагрузкой начнет воздействовать на край кладки и со временем обрушит его.

Поэтому минимальное опирание 9 см используется на практике редко, обычно принимают 10-12 см.

Существует еще одна причина, по которой нельзя слишком заглублять край перекрытия внутрь ограждающей конструкции. Чем ближе торец плиты к наружной поверхности, тем больше тепла теряется в подобном конструктивном узле, потому что бетон хорошо проводит тепло. В результате получится мостик холода, от которого в доме будут холодные полы.

Конструкция опорного узла

При строительстве кирпичного здания с перекрытиями из плоских бетонных элементов кладку в полную толщину ограждения ведут до проектной отметки низа потолка. Затем кирпич кладут только с наружной части таким образом, чтобы образовалась ниша, куда ляжет плита. Процесс сопровождается следующим:

  1. Если глубина опирания составляет 12 см (ровно полкирпича), то ниша выполняется шириной не менее 13 см, чтобы торцевая часть плиты не упиралась в кирпичную кладку.
  2. Перед монтажом перекрытия на основание укладывается слой цементно-песчаного раствора той же марки, что применялась при возведении кладки.
  3. Поскольку краевые зоны плит будут воспринимать часть нагрузки от возведенной выше стены, пустоты с торца наглухо заделываются бетонными вкладышами, дабы изделие не разрушилось от сдавливания.

Как правило, вкладыши из бетона производители железобетонных изделий предусматривают еще на заводе. Если этого не было сделано, пустоты обязательно заполняются бетонной смесью марки М200 в условиях строительной площадки.

В торцевых стенах здания плиты перекрытия ложатся на внешние ограждения не только торцами, но и одной боковой частью. Здесь глубина опирания не нормируется, но для надежности следует запроектировать данный узел таким образом, чтобы нагрузка от кирпичной кладки не легла на первую пустоту изделия. Иначе от сдавливания пустотной части может произойти ее разрушение. Плечо опоры должно быть минимальным, его величина зависит от конструкции плиты.

kubkirpich.ru

Укладка плит перекрытия на кирпичную стену: расчет параметров

Наиболее быстрым и экономным способом организации межэтажного разделения и отделения жилой части дома от чердака и подвала является укладка плит перекрытия на кирпичную стену. Монолитным конструкциям отдают предпочтение редко, когда по каким-то причинам невозможно использовать готовые плиты, например, дорога не позволяет подъемному крану подъехать к объекту.

Виды изделия

К монтажу перекрытия нужно подходить ответственно. От этого зависит прочность конструкции.

Плиты бывают плоские или ребристые (ПКЖ). Плита крупнопанельная железобетонная имеет П-образное сечение. Используются при строительстве промышленных и технических объектов, в условиях повышенных нагрузок и большой длины пролетов. Ребра жесткости увеличивают несущую способность. В жилом строительстве используются для отделения первого этажа от подвала, поскольку сечение такого вида не позволяет получить ровный потолок.

Плоские плиты выпускают с пустотами или со сплошной заливкой (ПТ). Плита техподполья используется в общественных зданиях для перекрытия каналов под полом. При строительстве частных домов может использоваться как доборный элемент для настила над небольшими пролетами коридоров, санузлов. В жилом строительстве применяются круглопустотные изделия. Они дешевле, меньше весят и установка их проще. Пустоты с воздухом помогают лучше сохранять тепло и увеличивают звукоизоляцию. В зависимости от способа производства они делятся на 2 вида.

Вернуться к оглавлению

Круглопустотные опалубные

Круглопустотный материал чаще всего используется для таких работ.

ПК применяют в частном строительстве более 20 лет. При изготовлении используют многоразовые формы размеров (опалубку). Для удешевления продукции используется опалубка стандартных параметров. Цена изделия по индивидуальным размерам будет намного дороже. Толщина плиты 220 мм, В зависимости от ширины и длины предусмотрены варианты, что представлены в таблице:

ПараметрПоказатель
Ширина, м1,0
1,2
1,5
1,8
Длина, мОт 2,7 до 9 с шагом 0,3

Вернуться к оглавлению

Непрерывного изготовления

ПБ — изготавливают по новой технологии на непрерывном конвейере, потом режут. Они имеют более гладкую поверхность, что существенно упрощает дальнейшую отделку. Изготавливаются из более крепкого бетона. По заказу клиента длина может быть любой, с точностью до 10 мм. Возможен распил торцевой стороны изделия под углом. Единственным недостатком является ширина, она стандартная — 1,2 м.

Вернуться к оглавлению

Рекомендации по монтажу

Верхний ряд кладки стены нужно положить тычковой стороной.

Плиты должны укладываться на стены без разрывов по ширине. Особенно внимательно нужно отнестись к верхнему ряду кладки из кирпича. Его нужно хорошо выровнять и внутреннюю часть класть тычковой стороной. Еще до укладки ПК или ПБ на стену необходимо заделать пустоты вкладышами или куском кирпича с раствором. Узел опирания плиты формируется с таким условием, что между ее торцом и местом примыкания в камню должно оставаться расстояние 1—2 см. Раствор для крепления перекрытия и кладки нужно использовать тот же.

Вернуться к оглавлению

Расчет параметров опирания

Величина нахлеста на стену зависит от назначения здания, ширины стены, толщины и веса перекрытия, сейсмической активности территории строительства, и от длины перекрываемого пролета. Конкретная величина опирания рассчитывается инженерами при проектировании. Как правило, для гарантии надежности, с учетом отклонений при установке, выбирается максимальная по СНиП величина 120 мм. Укладка плит перекрытия ПБ и ПК в кирпичном доме производится с опорой по двум коротким сторонам. Наименьшее опирание представлено в таблице:

Длина изделия, мМинимальный нахлест, мм
До 470
Более 490

Вернуться к оглавлению

Особенности кладки плиты

Для выполнения монтажа плиты понадобится три человека.

Установка перекрытия выполняется с помощью подъемного крана. Кроме крановщика, нужно 3 рабочих. Один зацепляет стропы к крепежным петлям плиты, а 2-мя осуществляется установка на стену. Если между монтажниками и машинистом крана отсутствует видимость, необходим еще человек. ПК нужно укладывать жестко, сверху и снизу плиты — кирпичи. При укладке ПБ используют шарнирное закрепление.

Следует учитывать что в опалубных плитах запрещено делать технологические отверстия и укорачивать их. Это снижает прочность существующей конструкции, поскольку в опорных зонах у них усиленное армирование. Возможность опирания пустотных изделий на третью сторону следует выяснять у производителя. Это может привести к растрескиванию. Не стоит перекрывать одной ПК или ПБ два пролета.

Вернуться к оглавлению

Треснувшей

Иногда из-за неправильной транспортировки или хранения происходит растрескивание изделия. Если трещины 4—10 мм и их много, лучше отрезать поврежденную часть и не использовать ее. Если брак небольшой, изделие пустить в ход можно с соблюдением следующих правил установки:

  • Использовать в месте, где будет наименьшая нагрузка, например, для чердачного перекрытия.
  • Монтировать между двумя целыми ПК или ПБ, тщательно скрепив их.

Вернуться к оглавлению

Недостаточной ширины

Недостающий фрагмент плиты можно восполнить с помощью арматурной сетки и бетона.

Если при проектировании здания не учитывались существующие стандарты, случается что ширина перекрытия не совпадает с размерами помещения. Используют 4 способа заделки недостающего пространства:

  • Отрезать от ПК или ПБ полосу необходимой ширины.
  • Промежутки заложить провисающими сетками, которые опираются на верх перекрытий или перекрытия и стены. Заполнить бетоном.
  • Снизу подвязать опалубку, проложить арматуру, залить.
  • Когда ширина небольшая, монолитному способу иногда предпочитают заделку кирпичом. «Дырки» оставляют у стен, камни кладут тычком таким способом, чтобы одним краем они лежали на кладке, а другим упирались в плиту. Для усиления, перед стяжкой пола можно проложить это место сеткой или тонкой арматурой (6 мм).

Вернуться к оглавлению

Заделка швов

После укладки всех плит, выполняют анкеровку. Анкера делают в виде П- образной скобы, концы загибают в петлю, заводят в проушины, цепляют к монтажным петлям, натягивают как можно сильнее и приваривают. После этого производится заделка рустов (швы между плитами) и отверстий с петлями раствором. Важно делать это быстро, пока не попал строительный мусор.

etokirpichi.ru

Опирание плит перекрытия на стены | Стены

опирание плит перекрытия на стены

Плиты перекрытия железобетонные #8212 характеристики

межэтажные плиты перекрытия из железобетона

Межэтажные железобетонные перекрытия довольно востребованы в малоэтажном коттеджном строительстве.

Межэтажные перекрытия из железобетона применяются для кирпичных. каменных домов, а так же домов из ячеистых бетонов #8212 газосиликата. шлакоблока. керамзитобетона .

Различают межэтажные перекрытия из уже готовых заводских плит или монолитное перекрытие #8212 заливка бетона в опалубку непосредственно на объекте.

Если к вашей стройке может подъехать тяжелая техника #8212 кран, машина с плитами #8212 значит вам повезло, выбирайте для перекрытий заводские круглопустотные плиты.

  • в силу своей конструкции хорошо поглощают шумы за счет воздушных пустот
  • являются более легкой конструкцией в отличии от заливного монолита, что существенно разгружает фундамент
  • теплоизоляционные качества такой плиты так же выше чем у монолита
  • огнестойкость более 1 часа
  • прочность #8212 расчетная нагрузка на плиту от 800 до 1250 кг/м2
  • очень высокая долговечность  в отличии от деревянных конструкций

На заводах в основном изготавливаются круглопустотные плиты перекрытий расчетная нагрузка которых выдерживает 800 кг/м2, так же есть изделия выдерживающие до 1250 кг/м2.

Техноллогия опирания плиты перекрытия на газобетон

Опирание перекрытия на газобетон осуществляется посредством специальных армопоясов. Его изготовление необходимо для приема нагрузок от силы тяжести плиты перекрытия и конструкционных материалов следующих этажей или крыши. Что такое армопояс? Это монолитная конструкция из железобетона, повторяющая контуры стен. Армопояс возводится на несущих стенах, которые строят, применяя газобетон.

Для заливки армопояса подготавливают опалубку для бетона, которая представляет собой конструкцию для создания формы, в которую для жесткости укладывают арматуру.

Если опирание плит осуществляется на внутренние стены дома, стены строят таким образом, чтобы они опирались на фундамент. Армопояс на внутренних стенах под плитами перекрытия усиливает конструкцию, так как происходит распределение нагрузки по всей площади плиты. Армопоясом не считается конструкция, выполненная кирпичной кладкой на газобетон, а также усиление газобетонной кладки армированной сеткой.

Для опирания плит перекрытия предъявляют следующие требования:

  • перекрытия и покрытия должны устанавливаться на антисейсмические пояса
  • соединение плит и пояса должны выполнятся механически прочными с применением сварки
  • пояс должен выстраиваться во всю ширину стены, для наружных стен в 500 мм допускается его уменьшение на 100-150 мм
  • для укладки пояса необходимо применение бетона классом не ниже В15.

Глубина опирания

Опирание плиты перекрытия на стену должно составлять не менее 120 мм, так же должно быть обеспечено надежное сцепление плиты с несущей стеной.

Для заливки армопояса предварительно устанавливают арматуру, количество и место установки которой определяется с помощью расчетов. В среднем принимается не менее 4 стержней 12 мм. Если газобетон не будут утеплять,а только штукатурить, то пояс выполняется не во всю ширину стены, а меньше на толщину слоя утеплителя.

Армопояс необходимо утеплять, так как он является мостиком холода. Образование такого мостика может разрушить газобетон из-за скопления влаги. Уменьшая толщину армопояса, не стоит забывать о минимальной глубине опирания плит на стены.

Глубины опирания плит на стены имеют нормированные значения:

  • при опирании по контуру не менее 40 мм
  • при опирании по двум сторонам с пролетом 4,2 м и меньше не менее 50 мм
  • при опирании по двум сторонам с пролетом более 4,2 м не менее 70 мм.

При соблюдении этих расстояний вы можете быть уверены, что ваш дом не разрушится.

Назначение армопояса

При обустройстве мест опирания плит перекрытия необходимо учитывать теплотехнические показатели стен и материалов из которых они возведены.

Так необходим ли на самом деле армопояс для опирания плит перекрытия на газобетон? Попробуем разобраться.

Во-первых, армопояс повышает сопротивление конструкции вашего дома от деформирования нагрузками разного рода. Например, усадки конструкции, осадки почвы под ней, перепадов температур в течении суток и смены сезона.

Газобетон не выдерживает высокие нагрузки и деформируется под действием внешних приложенных сил. Для того чтобы этого не происходило, устанавливают армопояса, которые компенсируют нагрузки. Армопояс принимает на себя всю нагрузку, предотвращая тем самым разрушение строения. Газобетон не выдерживает и точечную нагрузку, поэтому крепление деревянных балок при строительстве крыши очень усложняется.

Выход из ситуации предоставляет армопояс. Второе название армопояса #8211 разгрузочный (из-за своей способности равномерно распределять вертикальную нагрузку). Его использование позволяет придать жесткость конструкции. При движении пара и влаги газобетон как пористый материал может расширятся, это может привести к движению плит перекрытия.

Учитывая указанные факторы, можно твердо сказать, что армопояс для опирания плит перекрытия следующего этажа или крыши просто необходим. Иначе при любом отклонении уровня на газобетон выкладывается точечная нагрузка, которая деформирует его и разрушает.

Процесс строительства армопояса не слишком трудоемкий и затратный, при этом он дольше сохранит ваш дом.

Изготовление армопояса

Армопояс обустраивается по всему периметру здания, арматуру при этом соединяют при помощи сваривания или вязки специальной проволокой.

Для того чтобы приступить к работам по возведению армопояса, вам необходимо подготовить инструменты и вспомогательные приспособления:

  • молоток и гвозди для сборки опалубки деревом
  • арматура для сборки каркаса
  • сварочный аппарат для сварки стержней арматуры по углам и в местах стыковки
  • емкость, ведро, шпатель для заливки раствора в опалубку.

Возводят армопояса между этажами. причем под плитой перекрытия, под крышей для облегчения монтажа крыши. Если в вашем доме предполагается строительство мансарды, то для ее плит также необходимо увеличение жесткости основания.

Для заливки армопояса подготавливают газобетон и опалубку. Опалубка представляет собой конструкцию для создания формы, которая в дальнейшем будет заливаться цементным раствором. Узлы опалубки:

  • палуба, которая соприкасается с бетоном, придает форму и качество лицевой стороне
  • леса
  • крепежные элементы, которые поддерживают систему в неподвижном состоянии на уровне монтажа и соединяют отдельные элементы между собой.

Для строительства армопояса опирания плит перекрытия применяют горизонтальную опалубку. Материалом опалубки может быть сталь (листовая), алюминий, дерево (доска, фанера, главное условие #8211 малая гигроскопичность), пластик. При необходимости материалы опалубки можно комбинировать.

Облегченным и доступным материалом для опалубки является дерево.

Если нет времени готовить опалубку, можно потратить средства и взять ее в аренду. На сегодняшний день существует множество строительных компаний, которые предоставляют такую услугу.

Как изготовить опалубку? Конструкция опалубки не очень сложна. Используйте доски толщиной 20 мм, шириной 200 мм #8211 это оптимальные размеры. Слишком большая ширина может привести к разрушению опалубки в результате появления трещин. Перед использованием доски рекомендуется смочить. Щиты деревянных элементов опалубки плотно соединяют между собой. При этом избегайте больших щелей.

Если щель составляет в ширину до 3 мм, от нее можно избавится обильно смочив доски. Материал разбухает и щель исчезает. При ширине щели в деревянных элементах 3-10 мм рекомендуется использовать паклю, если щель более 10 мм, то ее забивают рейками. Горизонтальность и вертикальность опалубки контролируется при помощи строительного уровня. Это необходимо для ровности заливания армопояса и дальнейшего расположения на пояс плиты перекрытия. При многократном использовании деревянных щитов можно обернуть их полиэтиленовой пленкой, это также избавит от широких щелей.

Чем ровнее будет доска используемая при изготовлении деревянной опалубки, тем геометрически ровным будет армопояс.

В опалубку размещают арматуру. Идеальным вариантом считается использование четырех прутьев диаметром 12 мм или готового арматурного каркаса. Минимальными требованиями считают укладку двух стержней 12 мм. Арматурные прутья соединяют «лесенкой» с шагом 50-70 мм. По углам арматуру соединяют стальной проволокой или сваркой. Лесенка получается путем установки перемычек между двумя сплошными стержнями.

При большой нагрузке от плит используют объемную конструкцию каркаса. Для того чтобы изготовленный каркас не касался газобетонных блоков, его укладывают на куски кирпича или блоков. Перед заливкой раствора расположение каркаса проверяется по уровню. Подготовив раствор, проводят заливку армопояса. Для раствора используют 3 ведра песка, 1 ведро цемента и 5 ведер щебня. Для удобства работ используют мелкий щебень.

Если проведение работ по монтажу армопояса планируется поэтапным, то заливку проводят по принципу вертикального отсекания. То есть полностью по высоте заливается каркас до определенного места, затем проводят выставление перемычек. Материалом для перемычек может служить кирпич или газоблок.

Работа приостанавливается. Перед проведением дальнейших работ материал перемычек извлекается, застывшую залитую часть хорошо смачивают водой, так как это обеспечивает лучшее примыкание. Заливание бетона должно проводится без образования пустот, для этого арматурой проводят разравнивание поверхности.

Через 3-4 дня опалубка может демонтироваться.

На полученный армопояс укладывают плиты перекрытия. На практике применяются многопустотные плиты из тяжелых бетонов, ячеистобетонные, сборно-монолитные. Выбираются они исходя из размеров пролета и несущей способности.

Чаще всего используют многопустотные плиты ПК и ПНО, несущая способность которых составляет 800 кгс/кв.м. К достоинствам таких плит перекрытия относят высокую прочность, технологичность и полную заводскую готовность к монтажу.

Опирание плиты перекрытия на армопояс сооружения из газоблока должно составлять 250 мм. Обычное опирание составляет 120 мм.

Армопояс в проемах

Создание армопояса над проемами имеет небольшие особенности. В этом случае опирание плиты будет неполным, так как перекрытие нависает над пустотой. Для опирания плиты возводят столбы с перемычками в виде балок.

Между столбами проводят возведение перемычек из железобетона. Высота балок должна составлять 1/20 длины проема. Если расстояние между столбами 2 м, то высота балок будет составлять 0,1 м. Ширина балок будет определятся, высоты из соотношения 0,1 м = 5/7. Если расстояние между опорами составляет 2 м, а высота балок #8211 0,1 м, то ширина железобетонных балок составляет 0,07 м. Для заливки балок используют съемную опалубку из досок.

Плита перекрытия – опирание на 3-ю стену

Вопрос задал: cadet

Добрый день !

Нашел что минимальное расстояние, на которое рекомендуют опирать монолитную бетонную плиту перекрытия = 12 см.

А если эта плита является первой в ряду перекрытия и имеет дополнительное наложение на 3 стену, которая тоже является несущей (угол дома)?

Насколько см можно/нужно/рекомендуемо опереть/положить монолитную бетонную плиту перекрытия на эту стену?

20 cм это нормально. Или нет никаких ограничений ?

Источники: http://infastrojka.ru/plity-perekrytiya-zhelezobetonnye-harakteristiki/, http://1pobetonu.ru/montazh/opiranie-plity-perekrytiya-na-gazobeton.html, http://www.builderclub.com/vopros-otvet/1416/plita-perekrytiya-opiraniye-na-3-yu-stenu

Комментариев пока нет!

postrojkin.ru

Минимальное опирание плиты перекрытия на кирпичную стену

Сборные железобетонные плиты перекрытия

Сборные железобетонные плиты перекрытия представляют собой важную конструкцию в строительстве дома. В среднем, на плиты, расходуется около 20% от общих затрат на производство здания.

Виды сборных железобетонных плит перекрытий.

Существуют различные виды плит перекрытий.

Шатровые — представляет собой лоток с направленными вниз или вверх ребрами, толщиной 140 — 160 мм. Благодаря такой конструкции и существованию армированного слоя, значительно снижается расход бетона, сохраняя при этом высокие показатели прочности. Такое сборное перекрытие может противостоять деформации. Несколько поперечных ребер обеспечивают дополнительную надежность. К минусам этого вида плит можно отнести небольшую, если сравнить с пустотными плитами, тепло и звукоизоляцию. Очень распространенная П — образная форма используется в строительстве нежилых помещений, таких как гараж или сарай. Применять шатровые плиты для строительства междуэтажных перегородок мы не рекомендуем, потому что они придают потолку не слишком респектабельный вид, да и проведение отделки и установки коммуникаций будет сделать весьма не просто.

Пустотные — внутри этих плит есть параллельные продольные пустоты, обычно круглой формы. Такие сборные железобетонные плиты перекрытия – более распространённые и активно используются при постройке зданий. Пустотные плиты обычно представлены в форме конструкции, с нескольким количеством полостей различного сечения: круглой, полукруглой и овальной формы. Они имеют прекрасные изоляционные характеристики. Данный тип перекрытия в значительной степени, уменьшает нагрузку на фундамент и стены дома.

Сплошные — это перекрытия с отсутствием пустот. Имеют более высокую прочность, но меньшую, по сравнению с пустотными плитами, звуко и теплоизоляцию и больше весят.

Стандартные размеры железобетонных плит.

Обычно, размеры железобетонных плит перекрытий являются важным фактором при планировании постройки будущего здания. Перекрытия, для которых будут использоваться плиты нестандартных форм или размеров, могут иметь весьма высокую цену. Для этого, в конструкции следует учитывать применение стандартных форматов: толщина — 220 мм, ширина 1, 1,2, 1,5 м., длинна от 2,4 до 9 м, кратная 100 мм.

Сборные железобетонные плиты перекрытия — маркировка.

Сборные железобетонные перекрытия имеют маркировку, которая включает буквы и цифры, говорящие, с каким типом изделия мы имеем дело, а также возможную допустимую нагрузку.

Первые цифры у ребристых плит показывают существование специального технического отверстия определенного диаметра. Обычно, в начале стоят цифры 1.2.3. Эти обозначения показывают на то, что используется отверстие размером 40, 70 и 100 см. Многопустотным изделиям свойственна подобная маркировка, только эти цифры означают размер отверстий 159, 140 и 127 мм.

Буквенные сокращения: ПК — пустотные плиты с круглым диаметром. ПНО — облегченное изделие. ПГ ПБ — беспалубная многопустотная, НВ, ВНК, ВНКУ — продукта со значительным количеством пустот. ПГ — серебристые плиты. ПФ, ПВ, ПС — изделия П — образной формы с вентиляционными отверстиями. ПР — обозначаются ребристые плиты. П, ПТВс — наименование сплошных до борных изделий. Если в центре стоит буква О, это обозначает, что у плиты наружность в виде свода. Буква указывает на число опор:Т-3, к-4 опоры.

Преимущества и недостатки сборных железобетонных плит перекрытий.

Заводские железобетонные плиты перекрытия – самый распространенный материал для строительства. Они имеют свои преимущества.

  • Низкая цена.
  • Скорость установки.
  • Долговечность в эксплуатации и надежность.
  • Простая сборка – плиты укладываются автокраном при помощи нескольких стропальщиков.
  • Шумоизоляция. Уровень шума в плитах снижается пустотами.

К недостаткам можно отнести:

  • Меньшая жесткость в сравнении с монолитными перекрытиями.
  • Наличие промежутка между плит.
  • Необходимость применять грузоподъемной техники.

Монтаж железобетонных плит перекрытия.

Сборные железобетонные плиты перекрытия – это сооружения, которые рассчитаны на определенную нагрузку.

Опирание плиты перекрытия на несущие стены

Любое подобное перекрытие может функционировать только тогда, когда давление на неё может принять рабочая арматура. В подобных плитах арматура находится исключительно в нижней части плиты и только вдоль нее. Это значит следующее, что перекрытие без вреда может гнуться, исключительно в продольном направлении, также нужно чтобы прогиб плиты был направлен строго вниз.

Бетон хорошо сопротивляется сжатию, но плохо растяжению. Перекрытия в верхней части подвергается сжатию, а в нижней части растяжению. Поэтому в нижнею часть плиты укладывают арматуру, которая сопротивляется растяжению.

Установка плит перекрытия.

1. Классический способ установки.

Железобетонное перекрытие опирается на две стороны, изгибается под весом нагрузки, и рабочий каркас принимает на себя растяжение, если нагрузка не превысит допустимый вес, повреждения не будет.

Опирание железобетонной плиты по двум сторонам.

2. Опирание плиты по трем сторонам — одной длинной и двум коротким.

Длинная часть плиты задвигается на стену. Используется, когда по ширине пролета, плиты не умещаются. Установка плит перекрытия таким способом несколько хуже, чем первым способом, но в принципе, он разрешен. Нужно не забывать: панель по длинной части нельзя заводить в стену глубже, чем на высоту железобетонной плиты. Понятие защемления мы рассмотрим далее.

В рассмотренном случае гнется не вся плита, а только свободный край. Тем не менее в работу вступает продольный каркас, который принимает растягивающее напряжения – не по длине плиты, а лишь в ее фрагменте.

Опирание железобетонной плиты по трем сторонам.

Как не стоит устанавливать плиты перекрытия.

1. Установка плит перекрытия по двум длинным сторонам.

Рабочий каркас в плите есть только в продольном направлении. В поперечном же имеется только лишь небольшая сетка, способная принять нагрузку от собственного веса плиты, в период ее монтажа, когда ее поднимают краном. Когда мы устанавливаем сборные железобетонные плиты перекрытия по двум длинным сторонам, то под давлением они будут изгибаться, и просто не будет арматуры в этом направлении, и перекрытие будет разрушаться. Сначала нагрузку может принять сетка, но мы должны помнить, что площадь арматуры этой сетки предназначена, только чтобы выдержать вес самой плиты.

Опирание железобетонной плиты по двум длинным сторонам.

2. Монтаж плит перекрытия с дополнительной опорой в пролете.

Сборные железобетонные плиты используются только как однопролетные. Когда в пролете есть стена или колонна, то плита между опорами гнется вниз, а над опорой появляется выгиб в другую сторону — с затянутой зоной вверху. В верхней части перекрытия нет каркаса, и нам нечем принять растягивающие давление изгиба. Результатом может явиться образование деформаций верхней части перекрытия, как указано на рисунке. Возрастает вероятность появления трещины, в течение времени, что приведет железобетонное перекрытие в аварийное состояние.

Установка железобетонной плиты с дополнительной опорой в пролете.

3.Установка плит перекрытия на две стены с выносом части плиты.

Верхняя часть панели, в данном примере, подвергается растяжению, а арматуры там нет, чтобы принять нагрузку. Чем больше длина у консоли и чем сильнее нагрузка на ней, в частности на краю, тем скорее может наступить разрушение.

Опирание с выносом части железобетонной плиты.

4. Монтаж плиты на колонны.

Устанавливать сборные железобетонные плиты перекрытия не на стены или балки, а непосредственно на колонны категорически не допускается. Каркас в плите работает следующим образом — растянутая арматура может принять напряжение тогда, когда ее концы заведены за опору. В случае когда, под концом арматурного стержня, опоры нет, плита перестает правильно работать.

Плита будет гнуться в продольном направлении и поперечном, что приведет к разрушению плиты.

На опору подаются всего две крайние арматуры, остальные «повисают в воздухе» и не включаются в работу. Это означает, что рабочая арматура в плите уменьшается во много раз, в сравнении с требуемой. Понятно что сборное железобетонное перекрытие будет разрушаться. Наилучшим вариантом решить эту проблему будет установка балок в правильном месте опирания плиты, а именно между близко находящимися колоннами.

Опирание железобетонной плиты по четырем точкам.

5. Защемление сборной плиты перекрытия.

В нашем случае защемление — это заведение плиты на стену более чем, на величину высоты плиты. Защемленная панель функционирует совершенно не так, как шарнирно опирающиеся. Все подобные плиты рассчитаны на шарнирное опирание — когда плита прогибается, как бы поворачиваясь на опоре. В технической документации, по сборным перекрытиям обозначена глубина возможного опирания, которая, по факту должна быть меньше указанной.

Защемление сборной плиты перекрытия.

Посмотрим на изображение. На нем видно, к чему приводит защемление сборных железобетонных перекрытий на опоре. При шарнирном опирании плита просто поворачивается немного на опоре и растягивается в нижней зоне — там и начинает включаться ее нижний каркас.

При защемлении, плита слишком глубоко заведена, и не имеет возможность повернуться, и тогда она изгибается таким образом, когда в центре будет находиться растянутая нижняя часть перекрытия, а у опор верхняя. В этом месте недостаточно арматуры, чтобы принять растягивающие напряжение. Результатом этого, будет образование трещин, которые опасны тем, что они незаметны, так как находятся под полом. Сборные железобетонные плиты перекрытия с течением времени придут в аварийное состояние. Монтаж плит перекрытия нужно осуществлять строго соблюдая правила установки.

Похожие статьи.

Дата добавления : 2017-03-24 &nbsp Автор: admin &nbsp Просмотров: 5191

stroyvolga.ru

Опирание плит перекрытия на стены снип | Стены

» Стены

Обустройство опирания плит перекрытия

  • Важный конструктивный элемент
  • Некоторые расчеты
  • Индивидуальное строительство

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия.

Правильное и неправильное опирание плит перекрытия.

Важный конструктивный элемент

Перекрытия #8211 несущие элементы здания, выполненные из железобетонных конструкций. Они получают и распределяют нагрузки от своего веса и находящихся в здании людей и оборудования на стены и опоры. С их помощью внутреннее пространство сооружения делится на этажи, а также отделяется чердачное и подвальное помещения.

Схема укладки плит перекрытия.

Перекрытия в здании должны отвечать множеству требований. Они должны быть прочными, жесткими, обладать хорошими звукоизоляционными характеристиками, не гореть и не пропускать воду.

Материал, который используется для производства плит перекрытия #8211 железобетон. В основном это многопустотные конструкции с пустотами разных форм: многоугольными, овальными, круглыми. Чаще всего в строительстве используются элементы с круглыми пустотами. Они высокопрочные, технологичные и полностью готовы к монтажу. Несущая способность у них #8211 800 кг/м². Они укладываются на несущие стены, расположенные на расстоянии около 9 м друг от друга. Опираются на две стороны. Их отличает огнестойкость, жесткость, длительный срок эксплуатации. В качестве материала для стен, на которые будут укладываться такие перекрывающие элементы, используются кирпич, газобетон, пеноблоки и железобетонные панели.

Вернуться к оглавлению

Некоторые расчеты

Для нахождения величины опирания плиты перекрытия большое значение имеет основа, на которую ее планируется укладывать. В обязательном порядке необходимо учесть длину и вес конструкции, толщину стены-опоры, сейсмологическую устойчивость здания. Кроме того, должна быть учтена нагрузка и ее характер, будет она временной или постоянной. Подобные расчеты должны проводиться специалистами. Для индивидуального застройщика при составлении проекта и монтаже основным ориентиром становится маркировка завода-изготовителя.

Расчетная схема для квадратной плиты перекрытия, с опиранием по контуру

При использовании плоских перекрывающих элементов величина пролета может вычисляться следующим образом: нужно суммировать толщину этого элемента и величину расстояния между двумя опорами. Что касается глубины опирания плиты перекрытия на основу из кирпича, то это значение должно равняться толщине самой конструкции, но быть не меньше 70 мм. Чтобы рассчитать минимальную толщину наружной стены, что станет основой для плит перекрытия, необходимо учитывать теплоизоляционный слой и облицовочный материал на торцевых частях последних. Так, конструкцию толщиной в 140 мм, должна поддерживать основа, толщина которой не меньше 300 мм.

Монтаж часторебристых конструкций, что имеют вкладыши, предполагает минимальное углубление плит перекрытия на основу #8211 150 мм. При монтаже не стоит допускать захода в стену пустотелых вкладышей. Если ребра армированы двумя стержнями, то необходимо через один отогнуть их на опоре. Если ребро имеет один стержень, то хомуты будут принимать касательное напряжение.

Армокаменные конструкции #8211 это аналоги плоских. Поэтому минимальное значение глубины опирания этих элементов может быть определено тем же способом. Толщину они должны иметь не меньше 90 мм, опирание происходит на две стороны.

Вернуться к оглавлению

Индивидуальное строительство

В специализированной литературе по строительным работам дается определение необходимых норм, касающихся глубины опирания плит перекрытия. Этот показатель находится в рамках 90-120 мм. Для более точного определения этого значения должны быть произведены определенные расчеты, в которых учтены длина и вес конструкции, толщина стены-опоры и материал, из которого она изготовлена. Также должна быть определена предполагаемая нагрузка.

Например, применение плиты, длина которой 6 м, предполагает глубину опирания на основу из кирпича не менее 100 мм. При использовании конструкций из железобетона или стали допустима глубина не менее 70-75 мм, на стены из пеноблоков и газобетона #8211 не менее 120 мм.

Глубина опирания плиты перекрытия определяется:

– из условия прочности плиты на местное сжатие, то есть должна быть такой, что бы бетон плиты на площади, которой она опирается на стену, не разрушился. Указано в сериях на плиты, обычно не менее 90 мм, а учитывая руки строителей – 120 мм

– из условия прочности материала стены. Для кирпичной стены 380мм из кирпича марки 75 и выше 120 достаточно.

А есть какая-то причина, почему больше не позволяют? По идее 250 мм сидело бы на стене прочнее.

Причина в том, меняется работа плиты. Плита защемляется в стене и превращается из балочной в неразрезную, что не желательно, может оказаться слабее . Опирание плиты на кирпичную стену обычно делается 120-150мм.

Отверстия в пустотках замазывают раствором, причина- возможные деформации в зоне сжатия от пригруза. Как замазать 250 мм? загадка)

При нагрузках на уровне верха плиты менее 17кг/см2 (450тонн на 1 метр погонный стены толщиной 380мм) пустоты в плитах не заполняются, при нагрузках более 17кг/см2 пустоты заполняются вкладышами в заводских условиях.

Все изложенное – для плит серии 1.141-1.

Какая глубина опирания плит перекрытия согласно СНиП?

Опирание плит перекрытия в строительстве вопрос действительно важный. Перекрытия – элементы здания несущие и распределяют нагрузку всего веса по стенам и на опоры.

Строительные нормы имеют спецуказания по этому поводу на каждый из видов перекрытий. Кроме того, в конкретном случае большое значение имеет еще и основа, куда их будут укладывать. Необходимо учесть параметры:

  • длину, вес конструкции
  • толщину стены-опоры
  • устойчивость здания (сейсмологическую в том числе).

Исходя из этого понятно – расчеты должны проводить специалисты.

Есть расчеты на квадратную плиту перекрытия (заглубление 70 мм). При монтаже часторебристых конструкций, у которых есть вкладыши – 150 мм. Армокаменные конструкции, как аналоги плоских, минимально глубину опирания должны иметь 90 мм.

Источники: http://tolkobeton.ru/perekryitiya/opiranie-plit-perekrytiya.html, http://www.stroimdom.com.ua/forum/archive/index.php/t-114770.html, http://www.remotvet.ru/questions/20747-kakaja-glubina-opiranija-plit-perekrytija-soglasno-snip.html

Комментариев пока нет!

restart24.ru

Как опирать сборные плиты перекрытия

Назрела тема для этой статьи – уж очень много ошибок допускают строители.

Что представляет собой сборная плита (пустотная или ребристая)? Это прежде всего армированная железобетонная конструкция, рассчитанная на определенную работу. Любой железобетон может работать только при такой схеме, когда напряжения в нем может подхватить рабочая арматура.

В сборных плитах рабочая арматура расположена только в нижней зоне плиты и только вдоль плиты. Что это значит? Это значит, что плита без разрушения может изгибаться только в продольном направлении и только так, чтобы изгиб плиты был направлен вниз.

Как видно из рисунка, когда плита изгибается, ее нижняя часть растягивается, и арматура при этом подхватывает это напряжение растяжения, т.к. бетон на это не способен. Бетон без арматуры при изгибе будет только трещать и разрушаться. При малейшем изгибе нам нужно устанавливать арматуру, которая будет брать растягивающие напряжения изгиба на себя.

Теперь вернемся к сборным плитам. Мы знаем, что рабочая арматура плиты расположена только вдоль плиты и только у ее нижней грани.

Рассмотрим ниже различные ситуации опирания плит перекрытия.

Как можно опирать сборные плиты перекрытия

1) Классический способ опирания плиты: по двум сторонам.

Здесь все выдержано в лучших традициях: плита изгибается под весом нагрузки, рабочая арматура подхватывает напряжения изгиба, и если нагрузка не превышает несущей плиты, никакого разрушения не происходит – все работает по плану.

2) Опирание плиты по трем сторонам (двум коротким и одной длинной).

Этот способ опирания называется еще опиранием с задвижкой плиты на стену. Его допускается применять, когда по ширине пролета плиты не размещаются, а монолитный участок делать нецелесообразно. По сравнению с предыдущим вариантом этот вариант для работы плиты похуже, но в принципе, он не запрещен. Главное помнить: желательно плиту по длинной стороне не заводить в стену глубже, чем на высоту плиты (при высоте плиты 220 мм плиту не опирать глубже, чем на 220 мм), чтобы не образовалось защемление. Что такое защемление, и чем оно вредно для сборных плит, будет рассмотрено в статье чуть дальше.

В данном случае изгибается не вся плита, а только свободный ее край. Но все равно при этом в работу вступает продольная рабочая арматура и подхватывает растягивающие напряжения – просто не во всей плите, а в ее части.

Как нельзя опирать сборные плиты перекрытия

1) Опирание плиты по двум длинным сторонам.

Как мы помним, рабочая арматура в плите есть только в продольном направлении. В поперечном направлении есть только незначительная сетка, которая может воспринять нагрузку от собственного веса плиты на периоде монтажа (когда петля поднимается краном за четыре петли). И если мы обопрем плиту по двум длинным сторонам, под нагрузкой она начнет изгибаться как на рисунке, и просто не будет достаточной площади арматуры в этом направлении – плита начнет трещать. На начальном этапе нагрузку сможет воспринять имеющаяся сетка, но (повторюсь), площадь арматуры этой сетки рассчитан только на собственный вес плиты.

2) Устройство дополнительной опоры в пролете плиты.

Нужно запомнить раз и навсегда: сборные плиты работают исключительно как однопролетные. Если где-то в пролете появляется стена или колонна, происходит то, что показано на рисунке выше. Плита между опорами изгибается вниз, а над опорой происходит выгиб в противоположную сторону – с растянутой зоной вверху. Но в верхней зоне плиты у нас нет рабочей арматуры, и нам нечем воспринять растягивающие напряжения изгиба. В итоге, появляются трещины в верхней зоне плиты, как показано на рисунке. Это может быть всего одна трещина, но ее достаточно будет, чтобы со временем или сразу привести к аварийному состоянию.

3) Опирание сборной плиты на две стены с выносом части плиты в виде балкона (консоли).

Эта ситуация примерно такая же, как в предыдущем случае. Верхней арматуры нет, воспринять растяжение нечем. Чем больше длина консоли и чем больше нагрузка на ней (особенно на краю), тем быстрее произойдет разрушение.

Свес плиты в другом направлении будет таким же аварийным, как и показанный на рисунке.

4) Опирание сборной плиты на колонны (точечные опоры).

Если вы захотите опереть плиту не на стены или балки, а прямо на колонны, запомните: этого делать нельзя. Принцип работы арматуры в железобетоне следующий: растянутая арматура в плите работает только тогда, когда ее концы заведены на опору. Если под краем плиты (и под концом арматурного стержня) опоры нет, такая арматура превращается в бесполезный балласт.

На картинке мы видим вариант опирания плиты на 4 колонны. Во-первых, плита прогибается не только в продольном, но и в поперечном направлении – а как мы выяснили из пункта 1, в таком случае могут образоваться трещины. Но это не самое страшное – эти трещины просто не успеют образоваться из-за аварийной ситуации в другом направлении. Итак, во-вторых, на опору у нас попадают всего две крайние арматурины, остальные «зависли в воздухе» и в работу не включаются. А это значит, что площадь рабочей арматуры в плите уменьшилась во много раз в сравнении с требуемой. Естественно, такая плита будет стремиться разрушиться.

Лучшим выходом из такой ситуации будет устройство балок в нужном месте опирания плиты – между близко расположенными колоннами.

5) Защемление сборной плиты перекрытия.

Что такое защемление? В случае опирания плит перекрытия – это заведение плиты на стену более, чем на величину высоты сечения плиты и пригруз сверху стеной. Дело в том, что защемленные плиты работают совсем не так, как шарнирно опирающиеся. Все сборные плиты рассчитаны на шарнирное опирание (когда плита, прогинаясь, как бы поворачивается на опоре). В нормативных документах по сборным плитам четко оговорена глубина опирания, и она не должна быть не только меньше указанной – ее нельзя делать слишком большой.

Рассмотрим на рисунке, к чему приводит защемление плиты на опоре.

При шарнирном опирании плита просто поворачивается чуток на опоре и растягивается в нижней зоне – там и срабатывает нижняя рабочая арматура.

При защемлении плита слишком глубоко заведена, чтобы провернуться, в итоге она изгибается хитрым образом, когда в центре оказывается растянутой нижняя зона плиты, а у опор – верхняя. А в этой верхней зоне у нас нет достаточно арматуры, чтобы воспринять растягивающие усилия. В итоге, образуются трещины, которые особенно опасны тем, что их не видно (они скрыты под полом), но со временем они расширяются и приводят к аварийному состоянию.

Я надеюсь, данная статья наглядно продемонстрировала, как можно опирать сборные (пустотные, ребристые и полнотелые) плиты, а как нельзя.

class=”eliadunit”>

Добавить комментарий

svoydom.net.ua
