Нагель что это такое и какой он бывет, фото, видео,

Любое сооружение нуждается в крепежных элементах. Для крепления к бетонной основе оконных и дверных рам, для многих других работ по бетону и дереву используются нагеля. Что такое шуруп по бетону нагель, как он применяется?

Фома и разновидности нагеля

Нагель – что это такое? В переводе с немецкого просто «гвоздь». Изначально так назывались деревянные гвозди, используемые для крепления брусьев и бревен при строительстве домов. Деревянные гвозди иногда используются и сейчас, но у них есть серьезные минусы: недостаточная прочность, подверженность гниению.

Кроме того, деревянные крепежные элементы подходят только для соединения деревянных деталей. Железный нагель для бетона универсален: им можно крепить металл, дерево, пластик к бетону, кирпичу, камню, пеноблокам и т.д.

Сегодня в строительстве широко распространен турбошуруп металлический. Это оцинкованный стальной саморез с неравномерно нанесенной резьбой (неравномерная резьба лучше сопротивляется выталкиванию при усадке конструкции). С изнанки у шляпки конический скос и есть насечки для раззенковки. Сверху шляпка чаще всего плоская, шлиц – крест или звездочка.



Шурупы металлические

Другие формы:

  • коническая головка с крестообразным шлицем;
  • шестигранная полая с внутренней резьбой и крестообразным шлицем;
  • головка с прямоугольным или округлым профилем;
  • саморез по бетону в форме шпильки с резьбовым сгоном под гайку и др.

Стандартный диаметр нагеля – 7,5 миллиметров. Наиболее востребованы шурупы длиной от 5,2 до 20,2 см. Могут применяться с дюбелями и без них.

Дюбель-гвоздь

Нюансы изготовления

Кроме формы шурупы по бетону имеют и другие различия. По виду защитного антикоррозийного покрытия нагеля бывают:

  • оцинкованными. Этот вид подходит для большинства строительных операций: внутренние работы, фасадные работы, подвалы, кровли и т.д.;
  • омедненными или зачерненными. У обоих видов пониженная устойчивость к влажности, они непригодны к использованию на фасадах и в подвалах. Применяются для внутренних работ в сухих помещениях.

Пример, как могут варьироваться размеры нагеля под сверло 6 мм:

  • наружное сечение – 7,35-7,65 мм;
  • диаметр с резьбой – 6,3-6,7;
  • шаг резьбы – 2,55-2,75;
  • внутреннее сечение без резьбы – 5,15-5,45;
  • высота головки – 2,8-3,2;
  • диаметр шляпки – 10,82-11,82;
  • глубина шлица Torx 30 – 2,3-2,7;
  • длина стержня – 50-184.



Формы нагелей

Выбор метизов и расчет необходимого количества

Применение шурупов-нагелей:

  • крепление ПВХ-окон;
  • деревянных окон;
  • дверных рам;
  • металлопрофилей для гипсокартона;
  • навешивание полок, зеркал, картин;
  • крепление к фасадной стене обрешетки для вентилируемого фасада и т.д.

Нагель по бетону выбирают исходя из ожидаемой нагрузки на него. Для нагрузки 100 кг подходящая длина шурупа – 15 см. Для 10 кг достаточно 7 см.

Обычно шаг между шурупами от 7 до 10 см. При монтаже ПВХ-окон максимальный шаг – 6 см. Расстояние от края/угла зависит от вида работы. Например, окна крепят в 5-6 см от края рамы или дальше.

Зная шаг, несложно подсчитать необходимое количество крепежных элементов: разделить периметр конструкции на расстояние между соседними шурупами.

Особенности монтажа

Как пользоваться нагелями:

  1. Приложить к поверхности конструкцию, которую требуется зафиксировать, выровнять по уровню и разметить сквозь крепежные отверстия точки крепежа на поверхности.
  2. Просверлить отверстия. Диаметр сверла должен быть примерно на 15 % меньше, чем сечение шурупа, чтобы тот закрепился прочно.
  3. Вычистить пыль из пробуренных отверстий.
  4. Приложить конструкцию снова и завинтить шуруп нагель. Размеры и форма насадки шуруповерта/отвертки должны соответствовать размерам и форме шлица.



Крепление металлопрофильных листов

Заключение

Нагель для бетона – это надежное, прочное, долговечное крепление. Он недорого стоит, им несложно пользоваться. Единственное, что требуется – аккуратность. При завинчивании не следует прикладывать избыточное усилие, чтобы не повредить метиз. Нужно также избегать слишком быстрого вращения: головка может перегреться и сломаться.

jsnip.ru

как пользоваться, фото и видео




Плотность бетона по многим параметрам является очень высокой, что делает его идеальным стройматериалом для строительства стен и перекрытий. Однако в нем очень сложно вмонтировать крепеж для полки, люстры и других «навесных» деталей интерьера. В данной статье мы будем искать решение данной проблемы, и поможет в этом нагель.

На фото – нагель для крепежа элементов на бетонной поверхности

Что это и где применяется

Он представляет собой обычный саморез с усиленным стержнем и шестигранной головкой, который можно вкручивать в бетон.

Помимо мелких предметов, с их помощью можно укрепить:

  • дверные коробки;
  • рамы;
  • ограждения;
  • трубопроводы;
  • радиаторы отопления.

Ниже разберемся более подробнее с разновидностями подобного крепежа, а также с тем, как пользоваться нагелем по бетону правильно.

Метиз для бетона

Виды

Метизные изделия, применяемые для монтажа в поверхности из бетона, обычно классифицируют по следующим признакам:

Форме головки
  1. Потайная (коническая с крестообразными шлицами).
  2. Шестигранная (под рожковый и накидной ключ, резьба – внутренняя, шлицы — крестообразные).
  3. Метизы-шпильки, имеющие резьбовой сгон под гайку.
  4. Шурупы с прямоугольным или в виде крюка оголовком, может быть округлым.
Типу защитного покрытия
  1. Оцинкованные (серебристые) метизы, которые используются в разных места – снаружи и внутри помещений.
  2. Омедненные (желтые) изделия – применяются только для внутренних работ.
  3. Зачерненные (черные) шурупы разрешено использовать только в помещениях с нормальной влажностью.
Форме и шагу резьбы на стержне
  1. Универсальные метизы – их длина 12-220 мм, Ø 3-6 мм. На стержне нарезана обычная резьба в виде винтовой канавки. Инструкция разрешает их монтировать в посадочное отверстие (куда предварительно установлен дюбель) и прямо в стену из пенобетона.
  2. Шурупы «универсальные» с накаткой «елочка» на стержне. Их монтируют лишь в посадочные отверстия с полимерной втулкой (дюбель). Глубина должна превышать длину метиза на 3-5 мм. Длина изделий – 12-200 мм, Ø 3-8 мм. При установке применяют обычный или ударный шуруповерт.
  3. Нагель – шурупы, имеющие переменную резьбу. Они вкручиваются в стены сразу без предварительного рассверливания. В этом и заключается его особенность. Вкручивание проводится ударным шуруповертом и проходит без задержек. Длина метизов – 70-200 мм, а диаметр одинаковый 7,5 мм.

Виды головок нагеля

Форма головки непосредственно влияет монтаж самореза. К примеру, шурупы в виде крюков и шпилек разрешено устанавливать лишь в отверстие, предварительно рассверленное и с дюбелем. Другие саморезы по бетону вкручиваются без сверления или с ним.

Омедненные шурупы для внутренних работ

Например, шурупы с шестигранной или потайной головкой вкручиваются без рассверливания посадочного отверстия. Однако под такой монтаж подходит не каждый бетон.

Шуруп с переменной резьбой и насечками по всей длине стержня

Совет: лучшим является ячеистый бетон, а железобетон для данного способа монтажа не подходит.

Цена саморезов зависит от сферы их применения, формы и шага резьбы, влияет на нее также и длина метизов. С «елочкой» изделия будут стоить дешевле нагелей и универсальных, а шуруп длиной 12 мм обойдется дешевле 200 мм, так как на него будет затрачено меньше материала и рабочего времени

Выбираем и устанавливаем саморез

Обычно шурупы для бетона подбирают по величине нагрузки, которую им придется выдерживать из-за веса детали интерьера. Например, для поддержки 100 кг понадобиться саморез длиной от 160 мм и Ø10 мм, а вот полку массой 5 кг удержит саморез длиной до 25 мм и Ø3 мм.

Вкручивание нагеля в бетонное основание ключом

После определения типа и габарита изделия, можно приступать к процедуре монтажа. В данном случае нагели и универсальные шурупы разрешается вкручивать в стену (пол или потолок) сразу, не делая предварительное рассверливание основания, в тоже время с саморезом с резьбой «елочка» придется повозиться.

Совет: шуруп с «елочкой» следует устанавливать в посадочное отверстие, диаметр и длина которого должны превышать его габариты на 5 мм.

Связано это с тем, что после высверливания, в него требуется установить дюбель (желательно в натяг). Он может быть из полимерных материалов или древесины, его основная обязанность — принять и удержать крепеж. Вкрутить саморез в дюбель можно своими руками обычной отверткой.

Совет: после высверливания отверстия уберите из него пыль.

Как вкрутить саморез без дюбеля в бетонную стену

Важно правильно использовать саморез, иначе его можно просто обломать. Закручивать шуруп с не потайной головкой необходимо с определенным усилием, следя за тем, чтобы во время процесса его не сломать, элементарно перетянув. Также можно обломать головку из-за высокой температуры нагрева тела шурупа при вкручивании в бетон.

Вывод

Из статьи вы узнали, что бетон считается одним из самых практичных материалов для размещения на его поверхности различных элементов. Для этого используют металлические изделия в виде саморезов, анкеров и, конечно, нагелей, которые отличаются от других возможностью вкручивания в стену потолок или пол без предварительной подготовки посадочного отверстия.

Последний имеет различную форму головок и применяется для наружных и внутренних работ. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.


masterabetona.ru

разновидности, размеры и монтаж, фото


В нынешнее время древесина достаточно часто применяется для создания всевозможных конструкций. В большинстве случаев используют профилированный брус, который хорошо подходит в качестве строительного материала для возведения домов и иных построек.


Нагель деревянный начали применять для того, чтобы обеспечить надежность и прочность во время соединения элементов здания. Таким образом, конструкция получает необходимую жесткость, а вероятность деформации древесины отходит на второй план. Помимо этого, будет возможность нормальной усадки дома. Правильная установка даст возможность объединить все элементы, дома не потеряв требуемые свойства конструкции.



Деревянные нагели для строительства дом из бруса

Непосредственное предназначение нагелей


Нагель – это своеобразные штыри, монтаж которых выполняется перпендикулярно оси элементов. Они используются для соединения смежных венцов. Основная задача нагелей для бруса – предотвратить возможность смещения элементов. Это обусловлено тем, что даже сухие элементы деревянного сруба в ходе эксплуатации поддаются деформации, причиной чему становятся разнообразные факторы, к примеру, влажность. Использование данного компонента для крепления не допускает вероятности происхождения деформации дерева, ведь они плотно объединяют венцы сруба друг с другом.


Можно услышать много мнений, что нагель служит для стяжки каркаса, но такое суждение является ошибочным. Этот компонент предназначен для того, чтобы при усадке и сушке бруса, он не утратил исходное положение, дабы конструкцию постройки не повело.

Достоинства и недостатки крепления при помощи деревянных нагелей


«Нагель» в переводе с немецкого – «гвоздь». Он имеет вид штыря, который произведен из деревянной основы. Этот строительный элемент бывает двух основных форм: квадратной и круглой.


При помощи нагеля вероятность смещения бруса устраняется, благодаря чему все элементы возведения постоянно удерживаются на одном уровне.



Принцип действия нагелей


На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу строительства деревянных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».


Самое главное, чтобы данный элемент крепления имел гладкую поверхность, потому как в ином случае имеют возможность появиться щели в стене. Среди преимуществ, которые открываются при использовании нагелей при строительстве деревянных домов, отметим:


  • Коррозия для них не страшна;


  • Не деформируются при перемене температурного режима;


  • Нагеля во время сборки конструкций не становятся помехой для усадки стен.


Такое крепление усыхает вместе со стенами, что весьма немаловажно.


Что касаемо негативных сторон таких «гвоздей» – они отсутствуют. В том случае, когда было принято решение возвести дом из бруса, выбор такого вида крепления будет самым идеальным. Есть лишь один нюанс – выполнение работ с использованием нагелей будет длиться дольше по времени и окажется более затратным, чем при помощи обычных металлических гвоздей.

Виды и формы


Нагели производятся с разным сечением:


  1. Прямоугольные.


  2. Квадратные.


  3. Круглые.


Безусловно, в большинстве случаев применяют крепления круглой формы, потому как под квадратное сечение сделать отверстие довольно затруднительно. По виду нагели делятся на: деревянные и металлические.


Формы нагелей для монтажа брусового дома

Металл – не совсем выгодно


В том случае, если выбор был отдан металлическому варианту крепления, то он может быть произведен из арматуры или же будет полый внутри. Такой материал новичку покажется достаточно сложным в работе с ним, а помимо этого, есть вероятность навредить недешевому брусу. Именно по этим причинам и предпочитают работать с деревянным крепежом. Также металлический вид нагеля по стоимости обходится дороже, что делает его не совсем подходящим вариантом при постройке конструкций из дерева.

Дерево – лучший выбор


Готовые деревянные нагели для бруса должны быть выполнены из сырого материала, а также обязательно их нужно пропитать специальным средством, не допускающим возможности гниения.

Производство и эксплуатация нагелей во время возведения построек из бруса


Плотники активно применяют нагели при возведении деревянных домов. Чтобы изготовить такой крепежный элемент, используют дерево лишь твердых пород.


Во время изготовления используют токарный станок, при помощи которого и удается выточить изделие. В таком случае, обязательно обращают внимание на то, чтобы не было всевозможных сучков или же повреждений. Стержень в диаметре должен быть не менее 2,5 см.


Наглядно про нагели смотрите в видеоролике:



Установка нагеля – достаточно незамысловатое дело. Его забивают в отверстие, но не полностью, чтобы не создать трещину в брусе. Штырь обязан входить в готовое отверстие без излишнего затруднения, чтобы усадка дерева в дальнейшем проходила свободно. Расстояние, которое оставляют между креплениями, необходимо рассчитывать исходя строительной документации. Установку производят в шахматном порядке. Перед монтажом крепления, его смазывают особым строительным клеем, после чего забивают киянкой.



Сверление отверстия под нагель


Это может быть интересно! В статье по следующей ссылке читайте про то, как оштукатурить деревянный дом изнутри и снаружи.

Итог


Сборка бруса на нагеля из твердых пород дерева – наиболее выгодный и оптимальный выбор, когда требуется надежно соединить конструкцию строения. Такой элемент крепления способен обеспечить прочностью и долголетие возведения, а также устранить возможность появления деформаций дерева. Использование такого крепежного элемента незаменимо, ведь он дает возможность не допустить вероятности смещения венцов сруба, что может иметь место вследствие усадки в период эксплуатации. В таком случае усыхание древесины осуществляется равномерно, благодаря чему поддерживается целостность стен домов.

Оцените статью, мы старались для Вас

m-strana.ru

Металлический нагель или деревянный что лучше и где применять?

Любые расчёты покажут, что при ремонте, строительстве или реконструкции – на долю крепежей, по сравнению с остальными материалами, приходится ничтожно малые расходы. Однако, при неправильном выборе или при неправильном использовании этих комплектующих, мы рискуем надёжностью и функциональностью всего объекта.

Поэтому существует неписаное правило: «нельзя экономить на крепежах и на расходниках». Но что интересно, иногда самое доступное и недорогое решение может оказаться наиболее удачным. Так получилось с нагелями – специальными деталями для сборки срубов, которые могут быть изготовленными из древесины, полимеров или металла. Какой вариант из этого лучше и почему, попробуем разобраться.

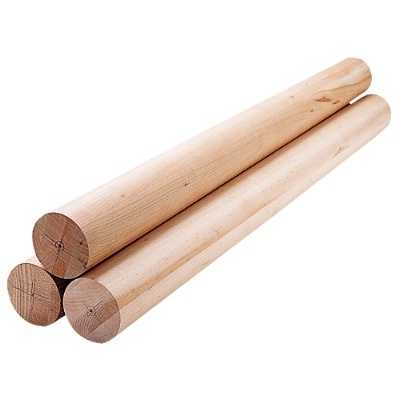

Нагель деревянный

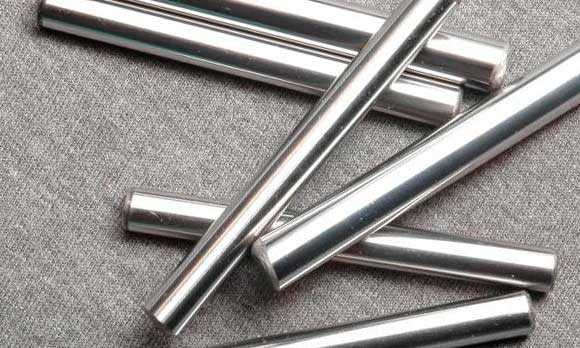

Нагель металлический

Задачи, которые решаются нагелем

Всегда считалось, что традиционное деревянное зодчество на Руси обходилось «без единого гвоздя». Но даже потомственные мастера высшего пилотажа кое-что используют. Это — нагеля.

Если быть более точным, то нагели, которые также называются «шкантами» — это не совсем крепёж в традиционном понимании. Всё дело в том, что шкант работает иначе, чем например, гвоздь, винт или штифт.

Для его установки в каждом элементе собираемой деревянной стены через 1,5-2 метра сверлятся отверстия, по диаметру сопоставимые с сечением нагелей (чтобы нагель заходил без излишних усилий). Сверление осуществляют строго вертикально и строго по оси стены.

Отверстия эти проходят насквозь через только что установленный брус (или бревно) и почти полностью – через брус/бревно, что располагается ниже. Нужно отметить, что существует технология, когда прошивается не два, а три венца.

Затем шканты забивают в эти отверстия и добойником притапливают на 3-5 сантиметров, чтобы по мере усадки дома, шканты не упирались в вышестоящий брус/бревно.

Установленный на своё место нагель не скрепляет и не стягивает брёвна или брусья между собой. Он служит закладным элементом, который не даёт венцам перемещаться друг относительно друга. К горизонтальному сдвигу и «выворачиванию» брёвна склонны во время усадки сруба, так как при потере влажности древесину начинает коробить. То есть нагель, позволяет сохранить стену ровной, но при этом он не должен препятствовать свободному вертикальному ходу элементов стены, чтобы венцы не подвисали, и впоследствии не образовывалось щелей между венцами.

Схема размещения нагелей в срубе

Ещё раз подчеркнём: одним из самых главных условий правильной работы нагеля является чёткое соответствие диаметра крепежа – диаметру высверленного посадочного места.

Что собой представляет деревянный нагель

Нагели, купить которые можно в многочисленных торговых точках нашей страны, в большинстве случаев деревянные. Это — хлысты длиной от одного до полутора метров, обладающие круглым сечением. В некоторых случаях в качестве шканта строители используют обрезной брусок, но он, упираясь в стенки гнезда только гранями, может со временем сильно расшататься. К тому же общая площадь сечения (а значит, и прочность) у него будет значительно меньше, чем если бы в то же отверстие забивался нагель круглый.

Диаметр стандартных нагелей составляет либо 30, либо 25 мм. Выбор производится в зависимости от размеров используемых стеновых материалов. Определяющим порогом принято считать 150 мм. Если диаметр бревна меньше этого значения, то стоит заказать нагель с сечением 25 мм, а если больше – то лучше подойдут шканты в 30 мм.

Если говорить о применяемых породах древесины, то лучшим вариантом ожидаемо окажется недешёвый дуб или бук, так как их древесина наиболее стойкая к механическим нагрузкам. В свою очередь, ель, сосна и осина находятся на другом полюсе – изделия из них недороги, но будут слишком мягкими для использования в данных целях. Золотой серединой выступает берёза. Выточенные берёзовые нагели даже при наличии сучков, хорошо могут справляться с поставленными задачами.

Связка сруба нагелями — схема

К достоинствам берёзовых нагелей относится выгодная цена и доступность. Если они обладают той же влажностью, что и материал венцов — они будут работать как единое целое, а если и будут меняться в размерах, то одинаково. Кроме того, в отличие от металлов дерево обладает низкой теплопроводностью, из-за чего данная закладная деталь никогда не станет мостиком холода, не начнёт ржаветь, покрываться конденсатом…

Сверловка отверстий под нагель

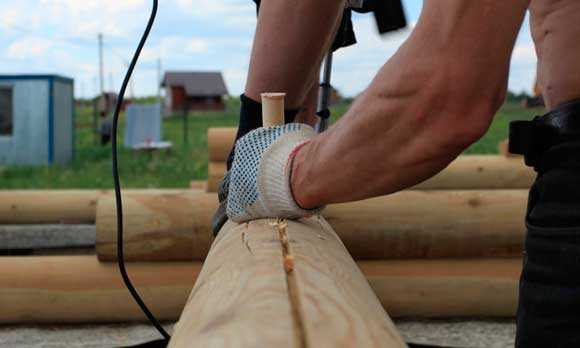

Забивание нагеля

Металлические нагели и крепеж для сборки срубов

Нагель из металла по определению будет прочнее такого же по сечению деревянного, но не всё так однозначно. Это утверждение будет верным, только если используется полный аналог по размеру сечения.
Например, нередко можно увидеть, как строители применяют стальную арматуру 10-12 мм, причём с рифлением, которую с огромным сопротивлением кувалдами забивают в узкие отверстия. В итоге, из-за впившихся в древесину рёбер венцы не могут свободно усаживаться и подвисают на металле – появляются щели, стены дома начинаются продуваться всеми ветрами.

Из-за небольшого сечения стальных шкантов и пластичности обычной чёрной стали, брёвна во время усадки изгибают и расклинивают даже гладкие металлические нагеля. Поэтому мощные гвозди – тоже не лучший вариант, хотя используются они довольно часто.

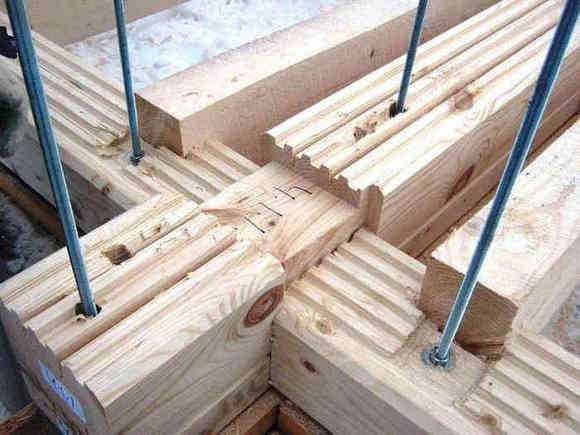

Сращивание на шпильках

Шпильки вместо нагелей

Этой проблемы не возникло бы, если бы в ход шли гладкие пруты сечением от 20 мм, либо трубы сечением 25-30 мм. Но стоимость таких металлических нагелей получилась бы просто неподъёмной.

Есть технология, когда вместо нагелей (в привычном понимании) похожую функцию выполняют резьбовые шпильки. Метровые шпильки крепят одним концом в фундаменте, затем на них надевают венцы. По мере сборки стен шпильки наращивают при помощи муфт. Используя гайки с шайбами, мастера получают возможность плотно соединять штучный стеновой материал, в том числе выполнять дотягивание крепежей по мере усадки.

В основном подобное решение нашло применение при работе с очень сухим профилированным брусом. В обычных условиях они только усложняют работу.

Шпильки хорошо подходят, когда нужно зафиксировать брёвна, которые стыкуются друг с другом торцами. Для этого в теле венцов выполняется пара пропилов и пара треугольных/круглых расширений под гайки.

Аналогичную стягивающую работу в зоне «перерубов» выполняют калёные П-образные скобы, но они обеспечивают несколько менее надёжное соединение.

Аналогами деревянных нагелей могут выступать самонарезные металлические винты и винты-сухари. Но так как при свинчивании венцов последние не могут уплотняться по мере усадки – то сфера использования таких крепежей ограничивается исключительно клееным профилированным брусом с минимальным процентом влажности, стены из которого практически не усаживаются.

Для строений из оцилиндрованного бревна и цельного бруса разработана специальная модификация самореза-сухаря, а именно — подпружиненный глухарь, диаметром 10 мм и длиной 200, 240 и 280 мм. Изюминкой данного крепежа является использование пружины, зажатой на штоке двумя шайбами. Все его элементы оцинкованы, что позволяет не беспокоиться о коррозии.

Каленые скобы

Благодаря такому конструктивному решению, после просверливания гнезда и ввинчивания крепежа – на венец сразу оказывается сдавливающая нагрузка (до 150-ти килограмм на сантиметр в каждой точке крепления). Но при этом свободный ход у брёвен и брусьев остаётся, что очень важно для обеспечения правильной равномерной усадки сруба. По сути, в этой детали удалось объединить достоинства винтов/шпилек и обычных нагелей.

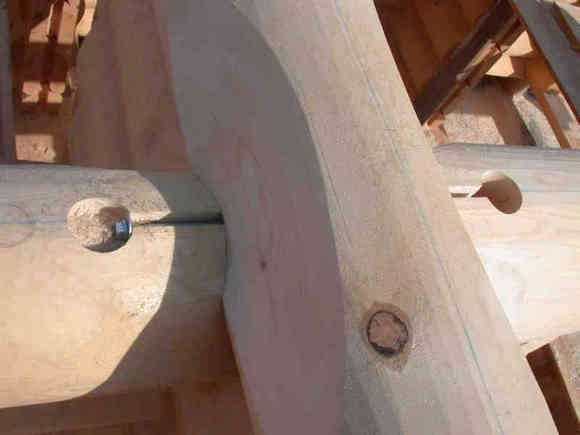

Металлический нагель с пружиной

Металлический нагель без пружины

Смонтированный металлический нагель

Нужно отметить, что пружинные металлические узлы довольно часто используют вместе с деревянными шкантами. Если берёзовый нагель без проблем себя показывает при работе в нижних и средних венцах, которые хорошо нагружены следующими ярусами, то верхние венцы стен таких нагрузок не испытывают, из-за чего иногда могут подвисать. Чтобы этого не случилось, верхние брусья или брёвна сруба собирают на пружинных винтах.

elka-palka.ru

видео-инструкция по установке своими руками, особенности изделий для стяжки брусовых венцов, соединения, сборки домов, дрелей для сверления, длина гвоздей для материала 150х150, цена, фото

Все фото из статьи

Нагели являются надежным крепежным элементом, который используется при строительстве брусовых домов. С одной стороны, они обеспечивают необходимую жесткость «коробки» здания, а с другой – не препятствуют равномерной усадке. В данной статье мы подробно рассмотрим, что представляют собой нагели для стяжки брусовых венцов, а также ознакомимся со всеми нюансами их монтажа.

Деревянные нагели

Что такое нагели

Предназначение и принцип фиксации бруса

Как известно, древесина представляет собой материал с неоднородной внутренней структурой. По этой причине в процессе высыхания он не только изменяется, но и незначительно деформируется. Степень деформации зависит от расположения волокон, годовых колец и некоторых других факторов.

В результате такой деформации древесина растрескивается, между смежными поверхностями образуются щели и прочие неприятные моменты. В частности, в процессе усадки брусового дома венцы могут смещаться друг относительно друга. Чтобы этого не происходило, как несложно догадаться и применяются нагели.

По сути, эти элементы представляют собой штыри, которые могут иметь круглое или квадратное сечение. В переводе с немецкого слово «нагель» означает гвоздь.

Соединение бруса нагелями осуществляется за счет того, что штырь проходит сквозь верхний венец и заглубляется до середины нижнего. Соответственно, предварительно в брусе выполняется отверстие.

На фото — прямоугольный нагель

Виды

Рассматриваемые крепления в первую очередь различаются материалом, из которого они выполнены.

Они могут быть:

  • металлическими;
  • деревянными;
  • пластиковыми.

Кроме того, как уже было сказано выше, крепления могут различаться сечением. Классическим вариантом являются деревянные цилиндрические штыри. Цена крепежей всех типов примерно одинаковая.

Следует отметить, что специалисты рекомендуют использовать деревянные штыри. Нередко неквалифицированные строительные бригады вместо специальных крепежей используют подручные материалы, такие как обрезки стальных труб, арматуры и пр. Однако, неправильное применение крепежей может вызвать повреждение бруса.

Обратите внимание!
Начинающие строители зачастую интересуются на форумах у специалистов как лучше монтировать брус – на нагеля или гвозди ?
Ответ однозначный, так как использовать можно только нагеля.
Если закрепить венцы гвоздями, то в процессе усадки брус будет на них зависать.

Схема расположения креплений в брусовой стене

Особенности использования

Расположение в стене

Установка нагелей в брусе регламентирована СНиП 2.01.07-85.

Ниже приведем основные правила их монтажа:

  • расстояние между крепежами должно составлять 1,5-2 м;
  • отверстие должны быть на 1-1,5 мм больше диаметра самого штыря. Это необходимо для того, чтобы исключить его заклинивание в процессе усадки дома;
  • крепежи должны располагать на угла стен, а также в местах соединения наружных стен с внутренними;
  • располагать крепления в стене следует в шахматном порядке, по принципу кладки;
  • один штырь может фиксировать одновременно 2 или 3 венца;
  • отступ от чаш соединения должен составлять 250-300 мм.

Учитывая эта параметры, не составит труда посчитать количество нагелей, которые понадобятся для строительства дома.

Нагели разных размеров

Размеры

Крепления следует подбирать в зависимости от сечения деревянного бруса. Штырь должен быть в полтора или два с половиной раза (для фиксации трех венцов) длинней высоты сечения.

К примеру, длина нагеля для бруса 150х150 мм должна составлять 225 или 375 мм. Следует отметить, что размеры креплений играют важную роль, так как от них зависит жесткость конструкции.

Высверливание отверстия специальным сверлом

Сборка стены

Сборка дома из бруса на нагеля осуществляется в такой последовательности:

  • после укладки второго венца, следует нанести на него разметку, указав точки расположения отверстий, с учетом изложенных выше правил. Причем располагаться они должны строго по центру бруса, поэтому предварительно можно обозначить ось, на которой следует нанести точки;
  • затем выполняется разметка нижнего венца – отмечается центр бруса горизонтальной линией, которая делит его на две части. От этой линии нужно отступить вниз на 1 см и провести еще одну горизонтальную линию. С помощью нее следует измерить глубину, на которую нужно заглублять сверло;
  • теперь нужно высверлить отверстия – для этого применяется дрель для сверления бруса под нагели со специальным сверлом. Она обязательно должна иметь две ручки, что позволит выполнять вертикальные отверстия, надежно удерживая электроинструмент. В процессе высверливания необходимо фиксировать венцы, чтобы не произошло их смещения относительно друг друга;

Забивание нагеля в брус

  • затем в отверстия своими руками забиваются нагели при помощи деревянной или резиновой киянки. Штыри должны заходить довольно плотно, но без чрезмерных усилий. Штырь желательно утопить на несколько миллиметров. При этом под штырем останется пустое пространство, которое необходимо для компенсации усадки;
  • далее на верхний брус укладывается джутовый утеплитель, после чего монтируется следующий венец. Дальнейший монтаж выполняется по такой же схеме, но крепежи смещаются в сторону на метр (половину шага).

Совет!
Желательно, чтобы штыри имели примерно такую же влажность, как и брус, который они фиксируют.

Вот собственно, и вся инструкция по креплению венцов при помощи нагелей.

Вывод

Нагели являются важным элементом брусовых деревянных строений. Поэтому необходим грамотный подход к их выбору и монтажу. Любые отклонения от вышеизложенных норм могут привести к тому, что стены в процессе усадки перекосятся, при этом в них появятся щели и трещины.

Ознакомиться с дополнительной информацией по озвученной теме можно из видео в этой статье.

rubankom.com

Нагель деревянный, фото, размеры

Нагель (шкант) в строительном деле обозначает крепеж в виде штыря, и служит он для предотвращения смещения элементов строительной конструкции, так как при изменении температуры и влажности древесина также меняет свои характеристики – разбухает, усыхает, деформируется. Конструктивно нагель деревянный изготавливается круглым или прямоугольным, длина метиза – 120-150 мм. Также в домах из дерева может применяться не только деревянный нагель, но и железный или пластиковый. Для панельных строительных объектов производятся нагели по бетону.

Нагеля по бетону, по металлу и по дереву

Разновидности и характеристики нагелей

Теперь, когда мы знаем, что такое нагеля, можно рассмотреть их параметры и классификацию. При применении деревянных нагелей в соединении бруса, балок, бревен или других элементов конструкции штыри удерживают от непропорционального изменения размеров соединяемые детали при усушке дерева. Вбитый в древесину нагель для бруса при приложении изгибающих, сдвигающих или прямых нагрузок проворачивается из-за смятия древесины, и изгибается, увеличивая площадь соприкосновения и сопротивление нагрузке.

Если древесина набирает влажность, то ее объем увеличивается, и в месте нахождения нагеля для бруса начинается обратный сдвиг, то есть, нагрузка на метиз уменьшается, и нагель вновь занимает первоначальную позицию. Поэтому именно для деревянных конструкций, более подверженных изменениям геометрии и физических характеристик, деревянные нагеля предпочтительнее других типов метизов.

Преимущества, которыми обладают деревянные нагели:

  1. Шканты из дерева гораздо эффективнее выдерживают любые нагрузки, так как дерево – материал гибкий;
  2. Так как и нагели для бруса, и сам брус сделаны из древесины, их параметры схожи, и при усушке, переувлажнении или механических нагрузках объем и размеры изменяются одинаково и одновременно, что помогает сохранить целостность конструкции;
  3. При переувлажнении деревянный нагель расширяется, уплотняя и герметизируя соединение.

Недостатки: деревянный шкант служит намного меньше, чем металлический нагель, больших нагрузок выдержать не способен, поэтому использование таких метизов ограничено особенностями зданий и сооружений.

Схема соединения деталей нагелями



Металлические нагели сделаны из железного прута, но их увеличенная долговечность и прочность не являются основанием для более частого применения в строительстве деревянных домов. Нагель металлический образует слишком прочное и неподвижное соединение, которое удерживает деревянные детали от необходимых минимальных сдвигов пир усадке, усушке или увлажнении.

Достоинства металлических нагелей в строительстве:

  1. Фиксированный размер – это надежность удержания нагеля в заданном положении без выдавливания или проваливания;
  2. При забивании железных метизов верхних слой древесины не способен деформироваться или коробиться;
  3. На металлические нагеля проще крепить теплоизоляцию, использовать пружинную стяжку.

Недостатки: из-за высокого коэффициента теплопроводности железа в местах креплений часто появляются «мостики холода». При этом жесткое крепление помогает появлению и накоплению конденсата вокруг метизов, а резьбовая поверхность, разрушая при вкручивании древесину, облегчает впитывание влаги в деревянные элементы конструкции брусового сооружения.

Металлический нагель для соединения деревянных деталей

Классификация нагелей

Деталь нагель что это такое? Конструктивно и как деталь, имеющая определенные формы и размеры, эти метизы подразделяются на несколько подгрупп.

По функциональной принадлежности:

  1. Гладкий цилиндрический нагель – это круглый симметричный или асимметричный стержень из перечисленных выше материалов. В свою очередь, такие метизы подразделяются на:
    1. Гладкие цилиндрические изделия, которые вбиваются в заранее просверленные отверстия и соединяют элементы конструкции по длине. Для более плотного соединения диаметр нагеля и отверстия делается одинаковым. Кто хоть раз сверлил отверстия под шканты – знает, как важно соблюдать это условие. Из-за точности соблюдения диаметров лучше использовать дрель для сверления бруса под нагели со сверлом по дереву, а не по металлу – так внутренние края отверстия меньше разбиваются;
    2. Стяжной болт с гайкой тоже считается нагелем, и применяется для увеличения сил трения между элементами, что увеличивает несущую способность узла;
    3. Если диаметр отверстий при расчетах соединений оказывается ≤ 6 мм, то используют винтовые нагели. При вкручивании винт разрушает волокна древесины, поэтому такой способ соединения применяют в особых случаях;
    4. Металлические гвозди Ø ≤ 6 мм. Их не вкручивают, а забивают, что намного быстрее. При этом гвоздь раздвигает волокна, не разрушая их. При этом дерево вокруг образующегося отверстия уплотняется и может расколоться;
    5. Пластинчатыми нагелями соединяют сразу несколько бревен или балок по высоте. Длина пластины зависит от нагрузки.

Применение пластинчатых нагелей



По форме:

Основные геометрические формы нагелей: круглые и сложные (фигурные). Цилиндрические метизы на практике применяются чаще, особенно в деревянных объектах.

  1. Круглый стержень обеспечивает надежное соединение;
  2. Квадратный нагель имеет меньшую площадь контакта с элементом, поэтому деталь будет закреплена не жестко;
  3. Шестиугольные нагели объединяют преимущества первых двух вариантов;
  4. Метизы сложной конфигурации специального назначения.

Нагели сложной формы

Свойства и материалы нагелей

Деревянный шкант должен изготавливаться из более прочной древесины, чем соединяемые детали. Например, при соединении элементов из хвойных пород дерева нагели должны изготавливаться из дуба, березы, бука, ясеня, лиственницы, и т.д.

  1. Согласно нормативам СНиП, при изготовлении деревянных нагелей можно пользоваться древесиной высшего или первого сорта, без сколов, трещин, сучков и отверстий от них, свилеватости и т.д. влажность такой древесины не должна быль более 12%;
  2. Все метизы необходимо пропитывать антисептическими и антипиреновыми составами;
  3. Геометрические размеры шкантов не устанавливаются точно – требования ГОСТ 30974-2002 определяют диаметр или сечение нагеля не более 1/6 от диаметра или сечения соединяемого изделия – бруса, балки, бревна. Например, при соединении бревен Ø ≤ 140 мм используют метизы Ø 20-25 мм, при Ø ≥ 140 мм – нагели Ø ≥ 30 мм;
  4. По длине шканты могут быть произвольными, но строительная практика показала, что длина в среднем нагелей берется в диапазоне 120-150 мм для скрепления двух элементов. При соединении трех и более деталей длина метиза увеличивается соответственно.

Соединение нагелями трех и более бревен



Как крепить нагеля

Деревянные шканты в строительстве применяются редко – в основном для соединения деталей деревянного дома из бревен или бруса, поэтому схема и технология соединения зависит только от технологии укладки бревен или бруса. Как правильно монтировать нагель:

  1. При соединении двух бревен отверстие под шкант в верхнем бревне делают сквозным, в нижнем – на половину диаметра;
  2. Отверстие под нагель сверлят вертикально с таким расчетом, чтобы бревно или брус передвигались при насаживании на шкант. Располагаться отверстие должно строго точно по центру соединяемой Детали
  3. Если шкант вставляется на углу, то от угла пир сверлении отверстия следует отступить на 30-40 см. Следующие по длине отверстия сверлятся через 150-200 см, располагать их необходимо в шахматном порядке;
  4. По глубине отверстие должно быть больше длины метиза на 20-30 мм, чтобы при усадке бревен они не зависли на шкантах;
  5. Нагель в отверстие забивают деревянной киянкой, поэтому диаметр отверстий и диаметр нагелей должен совпадать.

jsnip.ru

Нагеля для бруса — размеры и крепление: сверление и забивание

Дома из натурального дерева сейчас снова обрели популярность. Но древесина – это далеко не однородный материал, поэтому в процессе усадки происходит небольшая деформация, разные части дома принимают окончательный вид неравномерно.

Отсюда вытекает проблема крепления бруса между собой, которое обеспечит надежность, с одной стороны, и равномерную усадку с другой. Решение было найдено очень давно – нагели. Элемент отличается по размеру, форме сечения (круг или квадрат), материалу изготовления.

Виды нагелей

Разновидностей крепежного элемента много, но условно их делят на группы по материалу и форме. Рассмотрим этот вопрос подробней.

Материал изготовления

Активно используются два вида:

  1. Деревянный. Большинство специалистов настоятельно рекомендуют использовать именно деревянный шип при возведении конструкций из дерева. Приводятся главные преимущества при выборе такого крепежа:
    • Равномерное высыхание. Брус и нагель должны быть приблизительно одной влажности. Это позволит пройти процессу усадки практически без видимых изменений;
    • Не подвержен действию перепадов температур. Дерево практически не меняет линейные размеры при различных температурах, поэтому крепежный элемент будет всегда на своем месте;
    • Отсутствует ржавчина. Металл со временем ржавеет, что приводит к гниению соприкасающихся с ним деревянных поверхностей;
    • Отсутствует конденсат. На стали при резком изменении температуры образовывается влага, которая совсем ни к чему внутри несущей стены.
    • Шкант срастается со стеной. Через определенное время дом станет монолитным, деревянные поверхности спаиваются.
  2. Металлический. Этот вариант также относится к бюджетному способу крепления, часто используются отходы (трубы, арматура). Хотя специалисты отдают предпочтение предыдущему способу, у металлического нагеля есть свои преимущества:
    • Верхние слои древесины защищены от кручения;
    • Долговечность конструкции.

Форма

Также выделяют несколько основных форм:

  1. Округлое сечение. С учетом того, что отверстия под крепление в бревне выполняются сверлом, то круглый нагель обеспечит максимальную площадь соприкосновения, гарантируя надежность и долговечность конструкции;
  2. Квадрат. Сделать такой элемент проще, стоит он также дешевле. Но на этом положительные стороны заканчиваются. При входе в отверстие края шипа деформируются, а общая площадь контакта остается минимальной. Строить таким образом дом опасно;
  3. Узкий прямоугольник. Наиболее простой в изготовлении вариант. Берется доска определенной толщины, распускается на прямоугольники. Единственное преимущество – очень небольшая толщина. Подходит для узкого бруса, но монтаж крайне затруднен.

Изготавливаем нагель своими руками

Этот вид крепежа продается в магазинах, но без особого труда можно сделать его и дома. Деревянный элемент изготавливается следующим образом:

  • берутся обрезки досок, из которых нарезаются брусья размером 25 на 25 сантиметров;
  • изготавливаются колья, длинной 1,5 толщины строительного бруса, диаметром 2,5 сантиметра;
  • топором срезаются углы, для придания округлой формы.

Но необходимо принимать во внимание следующее:

  • древесина для крепежа должна быть тверже бруса. Сейчас для этих целей чаще всего используется береза;
  • нагель не должен значительно отличаться влажностью от основного элемента конструкции;
  • категорически запрещено использовать шкант с сучком.

Проводим расчеты

В зависимости от выбранной технологии крепления, можно с достаточной точностью определить количество нагелей, вычислить их правильные характеристики.

Определяемся с размерами

Существует много научных трудов, которые помогут определиться с диаметром шканта. Но в профессиональной среде плотников-строителей уже сформировались определенные правила:

  • для бруса толщиной 20 сантиметров и менее используется нагель диаметром 25 миллиметров;
  • более толстый брус крепится шипом размером 3 сантиметра;
  • брус толще 0,2 метра можно крепить шкантом 2,5 см, но при условии уменьшения шага до метра.

Длина определяется еще проще – наиболее распространенный и рекомендованный способ – крепление двух бревен нагелем длиной в полтора бруса.

Считаем количество

Даже небольшая баня потребует довольно большого количества шипов, которые необходимо приобрести или сделать, что может занять много времени. Поэтому количество крепежных элементов лучше знать заранее.

Существуют правила крепления:

  • первый шкант вставляется на расстоянии от 20 до 70 сантиметров до угла;
  • шаг составляет от полутора до 2 метров;
  • скрепляются два соседних по высоте бревна обязательно.

Зная эти хитрости, высоту строения, диаметр бруса, можно с легкостью вычислить количество необходимых для строительства нагелей.

Технология крепления

Сверление

Используется мощная дрель, если необходимо делать отверстия непосредственно на строительной площадке либо станок, если брус подготавливается заранее.

Второй способ распространен на западе и позволяет собрать конструкцию практически любого дома за несколько дней. Но требуется внимательность, точный чертеж, профессионализм.

В первом и втором случае незыблемым остается правило – отверстие должно быть строго вертикальным.

Диаметр сверла и толщина шканта должны совпадать, а для верхних ярусов бруса отверстие должно быть даже на миллиметр два больше. Так избавляются от провисания несущей конструкции из-за небольшой вертикальной нагрузки. Отверстие делается на 2 сантиметра длиннее необходимого, чтобы шип мог спокойно ходить во время усадки.

Забивание

Обычно используется кувалда весом несколько килограмм. Нагель вгоняется внутрь ниже кромки бруса до конца отверстия, для этого используются насадки (обычно из латуни).

Правильное расположение

Идеальным считается вариант, когда нагели расположены в шахматном порядке. Но строго вертикальное направление по параллельным линиям также допускается и на прочность влияет не существенно.

Рекомендуется зазор до начала проема не менее тридцати сантиметров. Расстояние крепежа до угла не должно превышать 70 сантиметров. Шаг может варьироваться от метра до 3, в зависимости от материала, из которого сделан брус (твердые сорта требуют меньший шаг).

 Преимущества и недостатки

Как и любой другой крепежный элемент, нагель обладает рядом положительных сторон, а также пассивом из недостатков.

Преимущества:

  1. Шип придает надежное сцепление, предотвращает провисание венца;
  2. Обеспечивает долговременную надежность при нагрузках на изгиб, чем не могут похвастаться гвозди и болты;
  3. Способствует равномерной усадке дома. Крепежный элемент свободно ходит по вертикальной плоскости, предотвращая горизонтальные деформации;
  4. Деревянное изделие не подвергается образованию влаги и коррозии, исключая процесс гниения;
  5. Предельная дешевизна. Даже покупка готовых нагелей не слишком ударит по карману, позволяя минимизировать бюджет.

Но есть и недостатки:

  1. Сложность монтажа. Абсолютное вертикальное расположение, идеальный подбор диаметра, подразумевает наличие приличных навыков строительства;
  2. Серьезные требования качества. Наличие сучков или неоднородность материала могут привести к плачевным последствиям;
  3. Чрезмерное приложение силы при забивании часто приводит к трещинам в брусе. После чего его необходимо менять.

Блиц-советы

Существует набор хитростей при монтаже, позволяющих построить дом своей мечты, который прослужит долгие годы:

  1. Шахматный порядок. Условие не обязательное, но настоятельно рекомендованное плотниками всех мастей;
  2. Во избежание провисания, необходимо пользоваться деревянными нагелями округлой формы. Квадратные изделия в основном продвигаются производителями, так как они проще в изготовлении;
  3. При забивании можно и нужно снижать трение. Для этого достаточно использовать мыльный раствор;
  4. Рекомендуется использовать крепеж из березы. Это гарантирует надежность конструкции, придает определенный шарм, при этом не увеличивает себестоимость строительства;
  5. Сходная влажность между шипом и брусом – принципиальное условие долговечности конструкции. На это нужно обращать пристальное внимание;
  6. Не стесняйтесь использовать дополнительные элементы крепления. Наука не стоит на месте, современные приспособления могут значительно облегчить задачу.

orcmaster.com
